Как настроить насосную станцию

Проблема водоснабжения очень распространена среди жителей многих дачных участков. Одна из возможностей — использовать насосных станций Это позволяет автоматизировать работу.

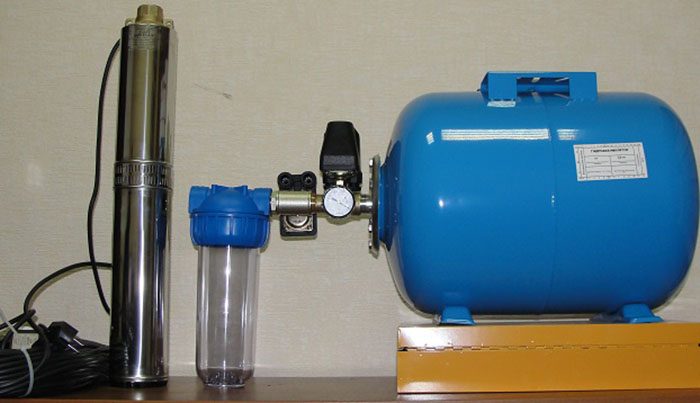

Существуют различные типы таких устройств, но все они имеют примерно одинаковый принцип работы. Современный насосная станция Дарение покупать — одна из самых важных черт, которая должна присутствовать практически у каждого человека.

Принцип работы

Перед началом к настройкам Основная характеристика насосной станции Но сначала нужно понять, как все это работает.

Работу таких устройств можно разделить на несколько этапов:

1. Вода поступает в специальный гидроаккумулятор с помощью насоса, тем самым повышая давление в баке.
2. Когда этот параметр достигает определенного значения, насос автоматически отключается с помощью специального реле.
3. Затем собранная вода постепенно вытекает из резервуара и снижает давление. При достижении определенного нижнего предела клапан снова срабатывает и включает насос. Этот процесс происходит циклически.

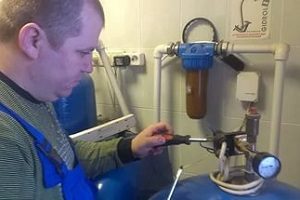

Настройка реле

Процедура настройки насосной станции Основная проблема заключается в настройке реле давления.

Сначала проверьте значение давления воздуха в пустом баллоне. Это должно быть сделано с помощью механизма, отдельного от сети.

В этом вам поможет простой насос с манометром, подключенный к специальному ниппелю на баке. Если он отсутствует или мал, необходимо закачать в резервуар немного воздуха.

Затем начните к настройке Само реле. Сначала они начинают нагнетать воду в пустой резервуар.

При достижении определенного давления реле прекращает подачу жидкости. Вы также можете измерить этот параметр с помощью манометра.

Чтобы изменить это показание в определенном направлении (увеличить или уменьшить), поворачивают гайку «P». Узнать, в какую сторону поворачивать, можно по инструкции, или часто на детали есть маркировка.

Затем производим настройку Давление, при котором включается насос. Это делается с помощью гайки» ΔP «, которая также должна поворачиваться в ту или иную сторону для увеличения или уменьшения индикатора.

Следует ожидать, что эти устройства могут работать в определенных пределах, за которыми все устройства могут выйти из строя.

Нюансы настройки насосной станции можно «подсмотреть» В этом видео:

Регулировка насосной станции .

Насосная станция , по какой-то причине он перестал получать необходимое давление в системе водоснабжения или, наоборот, перестал включаться при желаемом нижнем пределе, то, скорее всего, они сбились с пути настройки реле давления.

Как настроить реле давления насосной станции Рассмотрим в этой статье.

Сначала необходимо проверить давление сжатого воздуха в аккумуляторе, которое должно составлять около 1,5 АТМ.

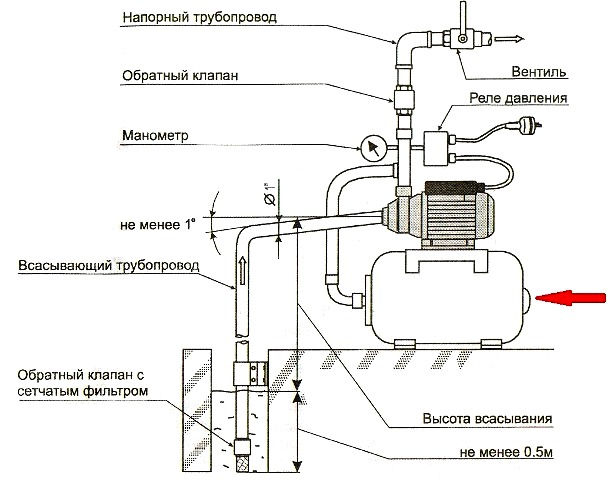

На рисунке 1 контрольная точка показана красной стрелкой.

рис. 1 регулировка давления насосной станции .

Открутите крышку бака (если вода ушла, значит, лопнула мембрана, сначала ее нужно заменить, см. здесь, как заменить мембрану насоса) и проверьте давление обычным шинным манометром.

Если давление недостаточно, поднимите его до необходимого уровня с помощью воздушного насоса.

Если это не помогает, необходимо применить настройку реле давления для давления, необходимого для включения и выключения насоса.

Верхняя настройка Переключатель (давление отключения насоса) не должен превышать давление, которое насос может реально создать при определенных условиях эксплуатации.

Регулировка реле давления.

Реле давления устанавливается под давлением в операционной системе. Включите насос и дайте ему создать давление в системе.

Для регулировки реле: Снимите крышку реле давления:

— Полностью ослабьте гайку натяжения малой пружины;

— Натяжная гайка большая пружина настройте Требуемое давление мини-оболочки (давление сдерживания) в системе; они. Вы открыли кран, сбросили давление при его включении, понаблюдали, если он не подходит, продолжайте регулировать его, пока не добьетесь желаемого результата;

— Опустите гайку маленькой пружины до максимально необходимого давления в системе (давление на насосе). Насос включен, ждем, когда он выключится, если давление слишком высокое, выключаем сеть и регулируем пружину.

Как настроить Яндекс станцию

Интеллектуальная колонка Яндекса не может не ждать успеха. Популярная «Алиса», русский язык, богатая функциональность и доступная цена — все это создало небывалый ажиотаж, заставив колонку быстро раскупаться. После покупки устройства и его распаковки пользователь может позаботиться о правильном подключении устройства. Ниже мы проанализируем, насколько правильным является настроить Устройство » Яндекс. Станция»। И мы опишем список шагов, которые нам помогут.

Как начать настройку Яндекс станцию — первое включение

Распаковав купленное устройство, нам необходимо завершить процесс подключения и настройки .

Яндекс. подключите t к розетке и дождитесь зарядки. По окончании зарядки вас поприветствует голосовой помощник «Алиса»;

В качестве альтернативы вы можете сделать следующее:

1. Автоматизируйте свой аккаунт в приложении Яндекс;
2. В настройках Яндекс. Выберите Sternion Accaunt;
3. Затем перейдите к пункту «Подключить» ;
4. Выберите сеть Wi-Fi для подключения станции к Интернету;
5. Введите пароль для сети Wi-Fi;
6. Поднесите телефон к станции И нажмите на «потерянный звук»;
7. Яндекс. дождитесь завершения обновления для sta.

Для управления умными колонками Яндекс станцию

На верхней части устройства расположены две кнопки. Левая — активирует Алису, правая — выключает или включает микрофон.

На верхней части также находится круг, который регулирует громкость по часовой стрелке. Изменение громкости обозначается цветовым индикатором. Зеленый цвет — минимальный объем, красный — максимальный.

Ассистенты вызываются, произнося их имена, за которыми следует команда. Например» «Алиса, скажи мне, сколько времени? «।

В настройках Яндекс Станция В приложении Яндекс можно также активировать звук при установлении контакта с пользователем. к станции Он будет генерировать звуковой сигнал.

Вы также можете выбрать фразу для активации помощника. По умолчанию это Алиса. Вместо этого вы можете выбрать Яндекс.

Чтобы настроить фильтрацию контента Яндекса

Довольно важной настройкой Фильтрующий материал, озвученный Алисой. Вы можете настроить Ваша Яндекс.Станция для фильтрации контента для взрослых. Это особенно полезно, если дома есть маленькие дети, и вы не хотите, чтобы в их уши попало что-то стоящее.

Для этого выполните следующие действия:

1. Откройте приложение Яндекс на своем телефоне;
2. Нажмите на «Счета» ;
3. Затем выберите «Режим поиска» ;
4. Установите фильтр нужного типа.

После выбора нужного режима полностью используйте функции приложения.

Заключение

Выше мы рассмотрели, как включить и настроить Интеллектуальный Яндекс. Mation। И они перечислили список шагов, которые нам понадобятся. Обычно настройка Колонки очень просты и не доставят хлопот. Если они наблюдаются, мы рекомендуем вам обратиться в службу поддержки Яндекса за технической консультацией.

Реле давления воды: устройство и регулировка

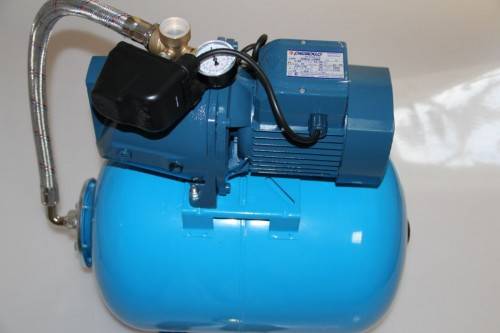

Одна из рабочих частей насосной станции Имеется реле давления. Он используется для включения или выключения электродвигателя агрегата в зависимости от давления в системе.

В новых агрегатах он уже настроен на работу при оптимальной нагрузке, без лучшего эти настройки Никогда не меняйтесь. Но бывает так, что без вмешательства не обойтись.

Перевязочный бак и устройство реле давления

Во время интенсивного использования при эксплуатации оборудования могут возникнуть различные проблемы, требующие сброса реле давления.

Например, часто возникают ситуации, когда устройство просто выключается или работает без длительных пауз. Это явные признаки неисправности реле давления воды.

Рекомендация эксперта: не менять настройки в реле давления, если это не является абсолютно необходимым. В противном случае изделие будет лишено гарантии.

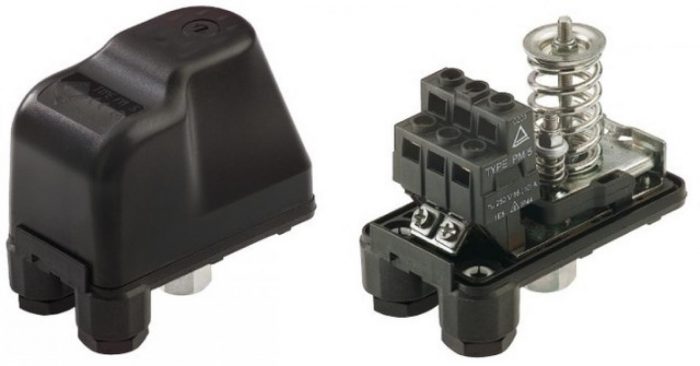

Обычно это устройство представляет собой небольшую коробку с выходящими из нее проводами. Ослабьте пластиковый винт сверху, чтобы достать регулировочные пружины.

Внутри установлены две пружины — одна больше, вторая ниже, а также механизмы автоматизации контактной группы. Для регулировки разницы давления необходима небольшая пружина. Large — для регулировки давления разделения.

Возможно, вас заинтересует статья о том, как установить насосную станцию своими руками.

Статью об агрегатах с гидроаккумуляторами читайте здесь.

Если вы неправильно установили давление воздуха в гидравлическом баке, знаки на манометре будут неправильными. Поэтому первым шагом является регулировка давления воздуха в гидрофоре.

Для этой операции необходимо отключить электрическую часть станции и слить воду.

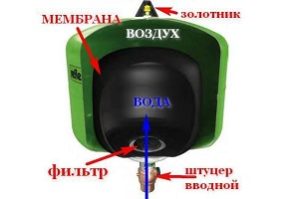

Гидрофор состоит всего из трех частей:

• Деревянная обшивка;
• сосок;
• резиновая мембрана.

Резиновая колба крепится к корпусу гидрофора с обратным клапаном (ниппелем), через который либо добавляется, либо сбрасывается давление.

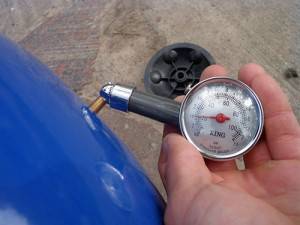

Измерить давление можно с помощью автомобильных манометров, которые автомобилисты используют для измерения давления в колесах.

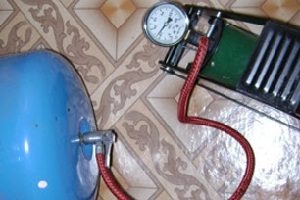

Вы можете накачать давление в ресивер с помощью автомобильного или велосипедного насоса.

В зависимости от объема расширительного бака выбирается давление. Нормальным считается давление воздуха, которое на 10% ниже давления, при котором устройство включено.

Например, если давление, при котором начинает работать электродвигатель, составляет 2 бар, то давление воздуха необходимо повысить до 1,9 бар, т.е. опустить или накачать резиновую колбу.

Совет мастера: Давление воздуха следует контролировать, даже если вы не внесли никаких изменений в работу реле давления.

Чтобы правильно выполнить регулировку

Прежде чем приступить к регулировке, отсоедините двигатель насоса от источника питания. Слейте воду и по желанию просушите бак.

Цель настройки реле — увеличить или уменьшить давление пружины в контактной группе. Обычно регулируется только один винт с гайкой на большой пружине. Этот винт отвечает за закрытие устройства.

Если вы хотите добавлять давление до тех пор, пока насос не остановится, необходимо затянуть гайку и тем самым зажать пружину. Если вам нужно уменьшить давление — то пружину нужно ослабить, соответственно открутить гайку.

Рекомендуется сделать пол-оборота, затем закрыть приборы и проверить давление по показаниям манометра. Эту процедуру необходимо повторять до тех пор, пока прибор не начнет автоматически отключаться при требуемом давлении.

Вас также может заинтересовать информационная статья о бытовых насосах для дачи.

Статья о критериях выбора между откачкой скважины и насосной станцией читайте здесь.

Для оптимальной работы системы водоснабжения небольшого дома достаточно поддерживать давление в 3 бар.

Это значение может варьироваться в зависимости от оборудования водоснабжения. Исходя из этого, давление отсечки может быть установлено на 2,5 — 3,5 бар.

Второй (меньший) регулировочный винт ошибочно называют винтом регулятора давления включения. Фактически, он контролирует разницу между давлением отсечки и давлением включения.

Поэтому при регулировке давления отсечки насосного оборудование на 3 бар, автоматически давление питания устанавливается на 1,7 бар. Если вы подходите для такого результата, коснитесь настройки не следует.

Если вам нужен другой результат, настройка аналогична настройке запорного винта. Рабочая гайка — цена увеличивается, выпуск — уменьшается.

Предложение эксперта: Запишите все показания манометра. Таким образом, вы не сможете перепутать и настроить необходимые параметры.

Еще один момент, который необходимо учитывать, — это установка покрытия. Дело в том, что при установке может сдвинуться PEN, к которому крепится пружина. Крышка также крепится к этому штифту, который обычно может сместить настройку в большую сторону.

Видео: Регулировка давления воды

Правильно установленные и настроенные приборы служат гораздо дольше и экономят много денег. Не забывайте о своевременном техническом обслуживании насоса.

Регулировка насосной станции : как делается правильно

Регулировка автоматизации насосной станции Первоначально производитель устанавливает определенное давление при включении и выключении устройства. Как правило, показатели такой заводской установки составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении. Однако бывают ситуации, когда во время работы возникает избыток настройка Давление оборудования. Как отрегулировать насосную станцию Эта статья предлагает узнать.

Процесс установки насосной станции Основные рекомендации :

Для предотвращения вакуумного сжатия труб на линии всасывания необходимо, чтобы они обладали определенной жесткостью. Если они изготовлены из пластика, они также могут быть металлическими, усиленными вакуумом.

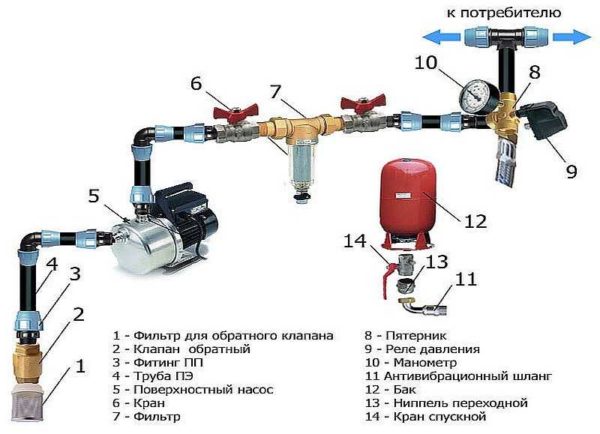

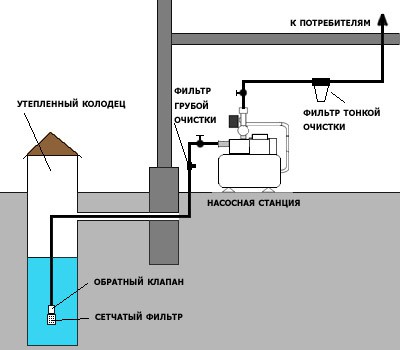

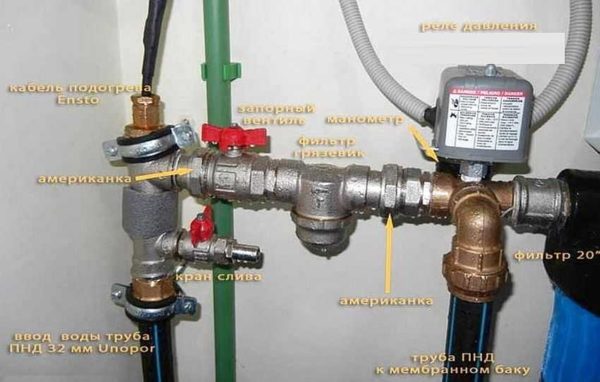

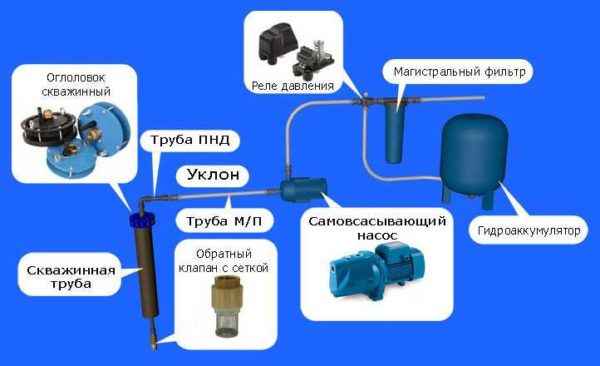

Схема установки насосной станции

Внимание: Очень важно, чтобы такие трубы или шланги не были согнуты или перекручены.

• Все соединения должны иметь высокую степень герметичности. Всасываемый воздух плохо влияет на функционирование станции .
• Очень удобно использовать быстросъемные соединения для технического обслуживания станции । Примером такого комплекса является «американец».
• Необходимо, чтобы всасывающая труба была оснащена специальным обратным клапаном с сеткой. Еще раньше насосной станцией Можно использовать магистральный фильтр. Это защищает систему от попадания мелких частиц.
• Одна сторона абсорбционной трубы должна опускаться в воду на расстоянии не менее 30 см от поверхности воды. Также важно оставить не менее 20 см до дна колодца.
• Выходную трубу насосной станции Рекомендуется оборудовать обратный клапан для защиты насоса от гидравлических пластин при включении и выключении.
• Насосная станция Должны быть укреплены в определенном положении.
• Лучше избегать большого количества кранов и изгибов в системе.
• Если глубина, на которой проводится абсорбция, превышает 4 метра. Или система имеет горизонтальную поверхность, длина которой превышает 4 метра. Лучше использовать трубы большего диаметра, так как это улучшает работу станции .
• Важно защитить его насосную станцию От работы в отсутствие воды. При наличии такого риска лучше проконсультироваться со специалистом о возможности решения этой проблемы.
• Чтобы предотвратить замерзание системы зимой, лучше оценить возможность отвода воды во всех точках системы. Это можно сделать с помощью сливных кранов, убедившись в наличии обратных клапанов, не позволяющих воде сливаться.

Процесс фиксации насосной станции

Насос следует устанавливать на ровной поверхности, желательно как можно ближе к источнику воды:

• Комната, в которой насосная станция , Должна быть организована достаточная вентиляция, снижение влажности, плюс температурный режим не более 40 °С.
• Между насосной станцией А стены помещения, в котором он расположен, должны находиться на расстоянии не менее 20 см друг от друга, чтобы вы могли получить доступ к системе во время обслуживания.
• Трубы, используемые для крепления, должны иметь подходящий диаметр.
• Далее необходимо наметить отверстия для крепежных элементов на поверхности, где они будут располагаться. станция А затем просверлите их.
• Прежде чем окончательно закрепить все винты на крепежных элементах, еще раз проверьте, нет ли в трубах изгибов, которые будут оказывать на них механическую нагрузку.

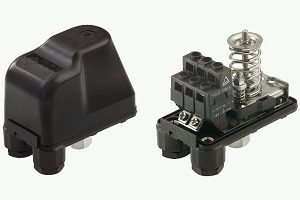

Устройство реле давления для насосной станции

Прежде чем приступить к настройке реле давления, необходимо ознакомиться с его устройством и принципом работы.

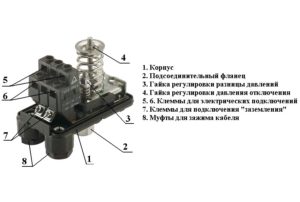

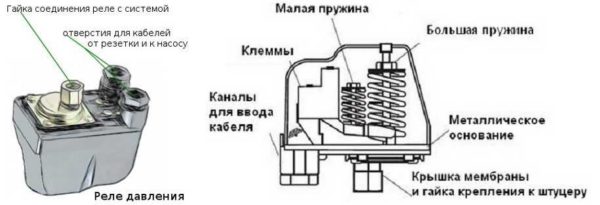

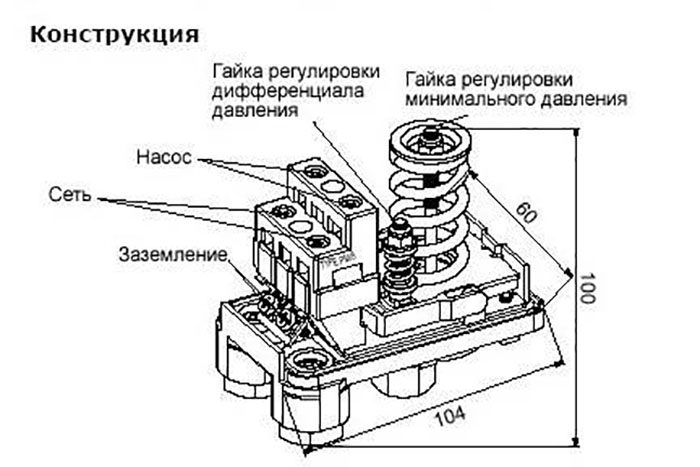

Конструкция реле давления

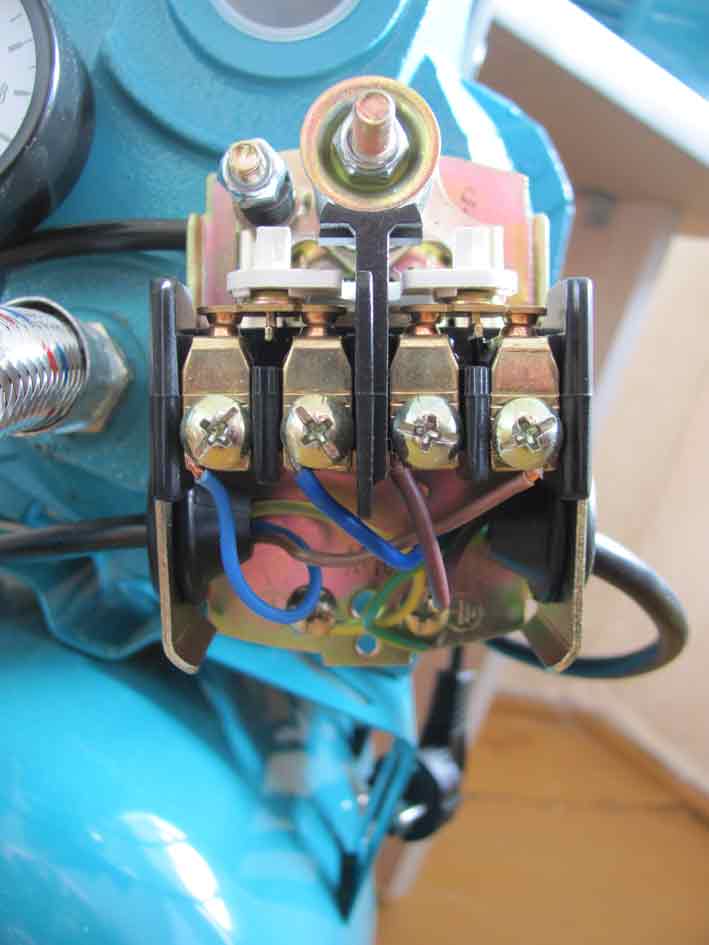

На фотографии показан дизайн устройства. Его основные элементы:

• 1 и 2 — это пружинные регуляторы.
• 3 — основание устройства.
• 4 — гайка, фиксирующая реле адаптера и крышку мембраны.
• Блоки с клеммами для подключения сети 5-220 В, самого насоса и его заземления.

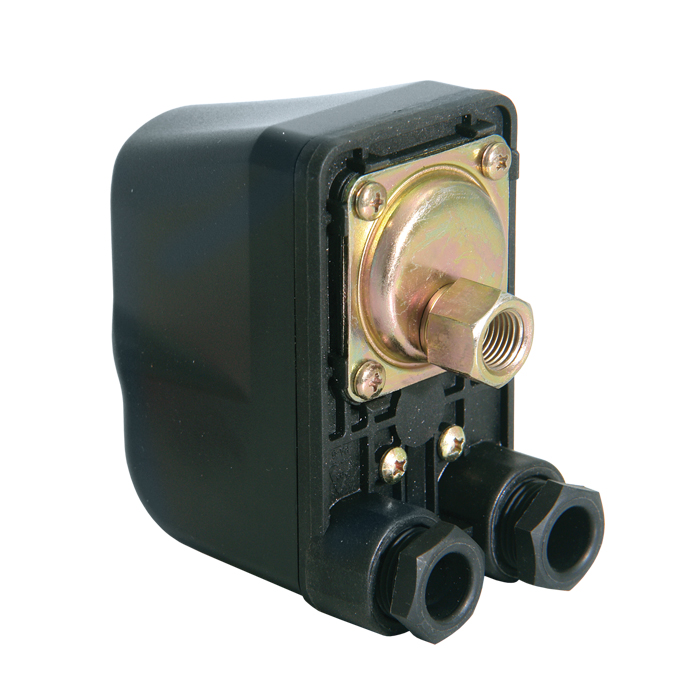

К металлическому основанию снизу прикреплена крышка мембраны, под которой находится мембрана и поршень с быстросъемной гайкой. 4. в верхней части расположены контактная группа, клеммные колодки и два пружинных регулятора разных размеров. Все элементы закрыты сверху пластиковыми крышками, прикрепленными к винтам большого регулятора, и легко снимаются отверткой или гаечным ключом, в зависимости от модели. Различные модели изделий, цена которых не слишком сильно варьируется, могут отличаться по форме, размеру и расположению составных элементов, но большинство из них имеют конструкцию, описанную выше. Некоторые изделия содержат дополнительные элементы, например, рычаги, которые обеспечивают защиту от «сухого хода».

Как работает реле

Реле работает следующим образом:

• Под действием давления жидкости, подаваемой насосом, мембрана начинает давить на поршень.
• Это активирует контактную группу, которая установлена на металлической платформе с двумя шарнирами.
• Напряжение 220 В может быть разомкнутым или замкнутым в зависимости от ситуации и контакта, используемого для подключения насоса, что совместимо с выключением и включением насоса.
• Когда контактная группа большой пружины регулятора воздействует на платформу, давление поршня уравновешивается.
• Когда давление снижается, платформа под действием пружины начинает опускаться, и контакт замыкается, включая насос (см. Водяной насос для дома: выбираем по параметрам).
• Пружина малого регулятора также действует против давления воды, но она расположена перед шарниром платформы и вступает в работу не сразу, а может подниматься вслед за платформой с контактами до определенной высоты.
• Небольшой шарнир с пружиной отвечает за закрытие и активацию электрической части реле для размыкания его контактов.

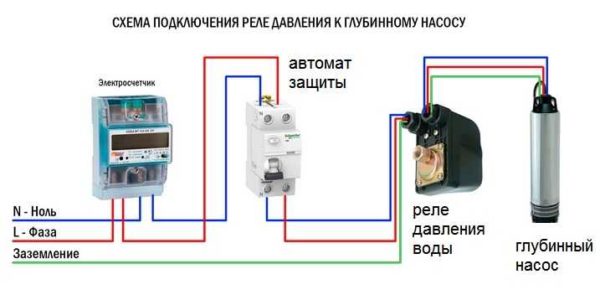

Электрическое подключение реле

• Конструкция реле такова, что шарнир и платформа не могут находиться в одной плоскости.
• Когда платформа поднимается выше шарнира, контакты пружинят вниз, а когда опускаются ниже своего основания, элементы сразу же вытягиваются вверх.
• Положение уровня этого шарнира немного выше основания пружины малого регулятора, что позволяет поднимать платформу без размыкания контактов до этого уровня, а при его достижении под действием пружин этих двух регуляторов контакты размыкаются и насос останавливается.
• Поэтому в одно и то же время большие пружинные регуляторы отвечают за текущее или «нижнее» давление (p) устройства, а маленькие — за разницу между давлением врезки и давлением выключения (∆P).
• Когда пружина большого регулятора сжимается, что происходит при вращении гайки по часовой стрелке, она с большей силой воздействует на площадку контактной группы и увеличивает «нижнее» давление. В этом случае, если не менять степень сжатия пружины малого регулятора, «верхнее» давление или отсечка также увеличивается до того же значения. В этом случае ∆P остается неизменным.
• Если пружина малого регулятора сжимается, «верхнее» давление увеличивается, а «нижнее» давление не изменяется, что приводит к увеличению ∆P.
• При соответствующем утончении пружин эти показатели будут уменьшаться.
• Настройка реле давления насосного Инструмент основан на этом принципе.

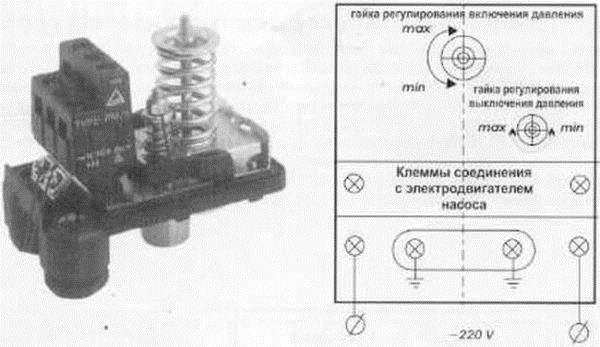

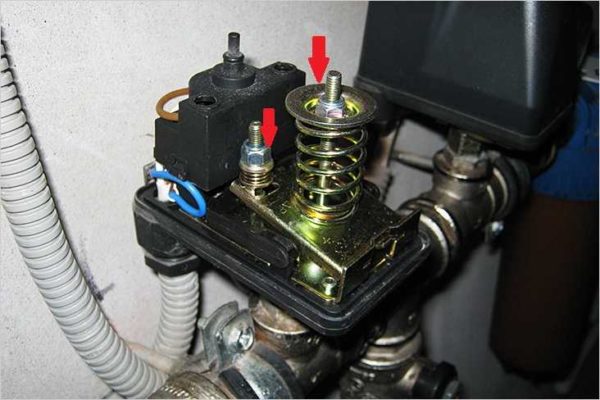

Пружины для регулировки давления

Как самостоятельно управлять реле давления

Перед регулировкой автоматики насосной станции Необходимо подготовить отвертку или гаечный ключ для снятия крышки реле и гаечный ключ для затягивания или снятия гайки-регулятора. Тогда руководство по работе с руками выглядит следующим образом:

• Отключение напряжения с помощью реле давления.
• Снимите пластиковую крышку реле и отрегулируйте в соответствии с назначением:

1. Повышение давления;
2. Понижение;
3. Изменения в рабочем диапазоне оборудования.

• Под крышкой установлены два пружинных регулятора, которые отвечают за нижнее и верхнее давление.

Чтобы увеличить или уменьшить давление в сети, вы:

• Просто открутите или закрутите гайку на большом регуляторе.
• После изменения настройки крышка закрывается.
• Напряжение включено.
• Кран открывается и по показаниям встроенного манометра. в насосной станции , определяется, при каком давлении насос включается или «опускается».
• «Верхнее» давление проверяется по манометру, когда клапан закрывается и насос выключается.

Совет: Если давление удовлетворительное, настройка считается завершенной. Если нет, все повторяется снова.

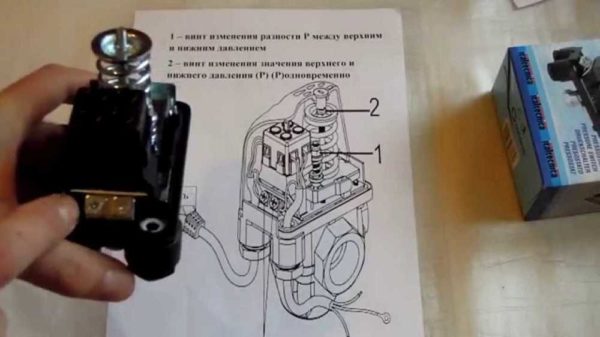

Чтобы изменить диапазон реле

Если «нижнее» давление в норме, а вам нужно только увеличить или уменьшить «верхнее» давление, вы должны использовать небольшой регулятор. В котором:

• Затягивание гайки по часовой стрелке для этого регулятора увеличивает «верхнее» давление, в то время как «нижнее» давление остается неизменным.
• Открытие будет противоположным: это увеличит или уменьшит разницу между ними — P.
• После изменения настройки включают электропитание и наблюдают момент на манометре при выключенном насосе — верхнее давление.
• Если результаты удовлетворительные, регулировки на этом этапе можно предотвратить, повторив процедуру — до достижения желаемого результата.

Совет: Следует отметить, что при увеличении P насос может включаться реже, но в этом случае в водопроводной сети будет большее падение давления, а при его уменьшении в системе будет обратное равновесие, но насос будет включаться чаще, что сократит срок его службы.

Если «низкое» давление и диапазон реле не выполняются одновременно, то сначала необходимо отрегулировать настройку большим регулятором, а затем — низким, весь процесс контролируется манометром станции .

Что учитывается при корректировке

При самостоятельной настройке работы реле оборудования необходимо учитывать следующие важные моменты:

• На данную модель нельзя устанавливать» верхнее » давление, превышающее максимальное для изделия на 80%. Обычно этот показатель указан на упаковке или в инструкции и составляет от 5 до 5,5 бар. Для установки более высокого уровня в системе частного дома необходимо выбрать реле с более высоким максимальным давлением.
• Перед тем как увеличить давление для включения насоса, необходимо ознакомиться с его характеристиками, чтобы понять, может ли он развивать такое давление. В противном случае, если он не может быть построен, устройство не выключится, а реле не сможет его отключить, так как вы не сможете достичь установленного предела. Напор насоса измеряется в метрах водяного столба: 1 метр воды. Ст. = 0,1 раза. Кроме того, учитываются гидравлические потери во всей системе.
• Нельзя закручивать гайки регуляторов во время регулирования, иначе реле может стать полностью жестким.

Влияние давления воздуха в резервуаре

Давление воздуха в баке (см. Подключение гидробака к насосу наддува: что лучше) влияет на нормальную работу устройства, но не имеет отношения к регулированию реле. В любом случае, он начинает работать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в резервуаре. При отсутствии воздуха в мембранном баке заполнение может быть завершено только водой, и давление в системе немедленно поднимается до «верхнего» уровня, а насос останавливается сразу после прекращения огня. Каждый раз, когда открывается кран, включается насос, он сразу же опускается до «нижнего» предела. Если релейный аккумулятор отсутствует, реле все равно отключается. При низком давлении воздуха мембрана сильно расширяется и увеличивается — недостаточное наполнение бака водой. В этом случае избыточное давление воздуха вытесняет жидкость. Для нормальной работы насосной станции и длительный срок службы мембраны, при настройке необходимо снизить давление воздуха на 10% от «низкого» значения. Затем гидроаккумулятор обычно заполняется водой, и мембрана не растягивается слишком сильно, что означает, что она достаточно длинная. Насос включается через определенные промежутки времени в соответствии с реле Р. Также необходимо проверить давление воздуха в баллоне насосной станции При отсутствии давления жидкости в нем. В этом случае необходимо открыть кран, расположенный в системе, до самой нижней точки и слить всю воду. Описание настройки реле давления хорошо показано на видео в этой статье.

Совет: При настройке Реле давления должны учитывать, что гидравлические аккумуляторы или баки, трубопроводы, все шланги и механизмы реле имеют свои предельные значения давления, которые нельзя превышать.

Соблюдайте такие простые рекомендации, насосная станция он будет работать долгое время в хорошем состоянии.

Как настроить водяную станцию

Регулировка и настройка реле давления у насосной станции

Деталь реле давления насосной станции Который отвечает за запуск и отключение от сети насосного оборудования при достижении определенного давления в гидравлическом баке. Обычно приобретается у насосной станции Завод настройки । В результате оборудование, установленное производителем, реагирует на определенные показания для запуска и остановки насоса. Обычно завод настройки Содержимое встроено в Rot-ows 1,5-1,8 атм. а настройки Для отключения устройства они срабатывают, когда давление входит в диапазон от 2,5 до 3 АТМ.

Но иногда для более эффективной работы станции При определенных условиях необходимо изменить настройки оборудование. В этом случае настраивается реле давления насосной станции । Наша статья расскажет вам, как сделать это своими руками, а видео в конце статьи поможет вам лучше понять этот процесс.

Особенности конструкции и принцип работы

Реле давления насосной станции — Это металлическое основание, в верхней части которого расположена контактная группа, два подпружиненных регулятора и клеммная колодка

Для того чтобы правильно настроить это реле своими руками, необходимо понимать конструктивные особенности и принцип работы устройства.

Реле давления насосной станции — Это металлическое основание, в верхнюю часть которого вставлены контактная группа, два подпружиненных регулятора и клеммная колодка. На нижней стороне стальной пластины расположена крышка мембраны, под которой находятся стальной поршень и сама мембрана, а также быстросъемная гайка для крепления к установленному адаптеру на насосном оборудование. Все эти детали закрыты пластиковой крышкой. Он, в свою очередь, крепится к винтовой части большого регулятора. При необходимости эту крышку можно легко снять с помощью гаечного ключа или отвертки.

Как правило, реле в насосных станциях Водопровод может отличаться по конфигурации, размеру и расположению отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может быть оснащено дополнительными элементами, которые позволяют защитить устройство от «сухой» работы и защитить двигатель от перегрева.

Принцип работы этого устройства заключается в следующем:

1. Падение под воздействием давления воды из насосного Благодаря повышению давления воздуха во второй камере устройство давит на мембранный поршень, который приводит в движение контактную группу.
2. Эта группа соединена со стальной платформой с помощью двух шарниров. В зависимости от положения, которое он будет занимать, контакты, через которые проходит напряжение 220 В. на насосный Устройство может закрываться или открываться, вызывая запуск или остановку насоса.
3. Для уравновешивания давления поршня используется регулятор, который воздействует на платформу для регулировки контактной группы. Сила давления пружины регулируется соответствующей гайкой.
4. Когда количество воды в системе уменьшается из-за расхода потребителя, давление воздуха в резервуаре водоснабжения снижается. Следовательно, пружина, преодолевая удар поршня, замыкает контактную группу, вызывая запуск насоса.
5. Поскольку воды в резервуаре становится больше, давление воздуха увеличивается. В результате поршень постепенно замещает платформу контактами, несмотря на сопротивление пружины. Однако контакты размыкаются не сразу, а после перемещения платформы на определенное расстояние. Это значение зависит от того, насколько сильно сжата вторая маленькая пружина. Он расположен как большая пружина на стержне с гайкой. Как только контакты будут открыты, насосный устройство больше не работает.

Отсюда получается, что для регулировки давления на входе в водопроводную установку необходимо иметь правильный настроить сила давления большой пружины. Давление, регулируемое этим элементом, также называется низким. Для того чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить Работа маленькой пружины. С помощью силы давления этого элемента можно определить разницу между нажатием и включением.

Установка реле давления насосной станции Это может потребоваться, если завод настройки хозяин не устает, и они не сбиваются с пути. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидравлического бака

Гидравлический бак, накопительный бак или гидроаккумулятор — это герметичный бак, состоящий из двух частей. Вода скапливается в одной части в виде резиновой колбы

Гидравлический бак, резервуар или гидроаккумулятор — это герметичный резервуар, состоящий из двух частей. Вода скапливается в одной части в виде резиновой колбы. А вторая часть — это пространство между стенками колбы и внутренней поверхностью гидробака, в которое закачивается определенное количество воздуха.

По мере накопления воды в колбе она подключается к системе водоснабжения. Lakkal Air можно проводить во второй камере с помощью обычного автомобильного насоса. Благодаря этому воздуху создается водяная колба, которая помогает поддерживать определенное давление в водопроводных трубах. По этой причине после открытия крана движение воды по трубопроводу происходит под давлением без включения насоса.

Примечание: При неправильном выборе давления воздуха в гидробаке невозможно добиться работы системы в оптимальном режиме.

Слишком высокие или слишком низкие показания могут привести к тому, что частота будет запускать и останавливать насос, что негативно скажется на сроке службы устройства. Низкие показания могут привести к чрезмерному растяжению лампы и быстрому выходу из строя ее системы.

Порядок подготовки гидравлического бака:

1. Перед закачкой воздуха в гидробак или проверкой манометров необходимо оросить водой из трубы. Для этого откройте нижний кран подачи воды. Это приведет к засорению колбы в резервуаре.
2. Теперь вы можете накатить воздух и проверить давление. Он должен быть на 10 процентов ниже нижнего показателя. Если вы еще не отрегулировали систему и не знаете, каким должно быть следующее значение, регулировка выполняется следующим образом:

• Если объем гидравлического бака составляет 20-25 литров, мы применяем давление в диапазоне 1,4-1,7 бар;
• Если емкость накопительного бака составляет 50-100 литров, индикатор должен быть установлен в диапазоне 1,7-1,9 бар.

Важно: Не оставляйте луковицу аккумулятора на долгое время без полива. Это может привести к высыханию или слипанию его стенок. Давление воздуха в гидравлическом баке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в приводе и чистом фильтре можно приступать к работе к настройке реле воды в насосной установке

При правильном давлении воздуха в приводе и чистом фильтре можно приступать к работе к настройке реле воды в насосной Установка. Мы работаем над корректировками в следующем порядке:

1. После отключения насоса мы сливаем воду из трубопровода. Для этого откройте нижние клапаны в системе. С помощью отвертки или гаечного ключа снимите крышку с реле.
2. Мы включаем насос, который закачивает воду в систему.
3. В момент выключения насосного Прибор должен регистрироваться по показаниям манометра. Это сообщит вам текущее верхнее давление.
4. После этого стоит открутить кран, который находится в самой высокой точке системы. Если у вас одноступенчатая система, откройте кран, который находится дальше всего от насоса. Когда давление снижается до определенного значения, насосный устройство перезапустится. Вам следует выяснить отчет о манометрах в начале и переписать его. Это даст вам текущее низкое давление. Получив полученный результат, вы получите разность давлений, при которой и настроено свою эскадрилью. Помимо записи показаний, оцените давление в открытом кране (самом дальнем в системе).
5. Если давление недостаточно, следует увеличить нижнее давление. Для этого выключите устройство и прижмите гайку к большой пружине. Если необходимо уменьшить давление, пружину следует ослабить.
6. Переходим к настройке Различия в давлении вы уже узнали из найденного вами индикатора. Оптимальный показатель должен находиться в диапазоне 1,4 АТМ. Если результат низкий, это может привести к более стабильной подаче воды, но более частому включению насоса. Это может привести к преждевременному износу машины. Если ваш результат превышает оптимальные показатели, работа будет выполняться в более плавном режиме, но разница между слишком высоким и слишком низким давлением будет заметна. На настроить Для этого параметра необходимо повернуть гайку на маленькой пружине. Чтобы увеличить разницу давлений, необходимо увеличить силу сжатия. Ослабление пружины приводит к противоположному действию.
7. После настройки стоит проверить эффективность. Для этого из устройства снова сливается вода, к насосному устройство подключается к источнику питания и запускается. Дальнейшие действия повторяются настройки Эстафета не устроит вас.

Примечание: Вторая (малая) пружина очень чувствительна, поэтому ее регулировку следует выполнять очень осторожно, поворачивая гайку на небольшой оборот.

Первичная настройка

Если пружины на вашем реле полностью ослаблены, вам придется сделать настройку с нуля

Если пружины на вашем реле полностью ослаблены, вам придется сделать настройку С самого начала. В этом случае работа выполняется в следующем порядке:

1. Производят запуск насосного Накачайте давление в оборудовании и системе до уровня, когда давление воды в кране, снятом с насоса, будет не более или менее приемлемым для вас. Предположим, что в этот момент манометр показал 1,5 раза. Мы выключаем насос.
2. Теперь вы должны закрыть насосную станцию Под напряжением откройте крышку реле и потяните гайку на большой пружине до характерного щелчка, сигнализирующего о замыкании контактов.
3. Крышка реле установлена и запущена насосного оборудование. В этом случае давление следует довести до 2,9 бар.
4. Теперь оборудование нужно снова отключить от питания, снова открываем крышку на реле и сжимаем гайку маленькой пружины до щелчка размыкания контактов.
5. После произведённых настроек Реле работает при нижнем показании 1,5 бар и отключает насос при верхнем давлении 2,9 бар. Крышка на реле возвращается на место, а станцию Мы подключаемся к главной.

Видео-инструкция по настройке реле давления водопроводного узла своими руками:

Настройка реле давления для насосной системы водоснабжения — настройка Включение и выключение уровня

Один из важнейших элементов системы водоснабжения насосной станцией Имеется реле давления. Он автоматически включает и выключает насос и контролирует подачу воды в резервуар в соответствии с заданными параметрами. Не существует четких рекомендаций относительно того, насколько высокими должны быть предельные значения нижнего и верхнего давления. Каждый потребитель решает это индивидуально в рамках допустимых стандартов и инструкций.

Устройство и принцип работы реле давления воды

Конструктивно реле выполнено в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, прикрепленная к пружинам, реагирует на изменение давления. При достижении минимального значения пружина ослабевает, при максимальном — усиливает сжатие. Воздействие на пружины вызывает размыкание (замыкание) контактов реле, закрытие или включение насоса.

Наличие реле в системе водоснабжения позволяет обеспечить постоянное давление в системе и требуемый напор воды. Управление насосом осуществляется автоматически. Правильно установленные минимальное и максимальное давления обеспечивают периодическое отключение, что способствует значительному увеличению продолжительности бесперебойной работы.

Последовательность операций насосной станции Управление реле осуществляется следующим образом:

• Насос закачивает воду в резервуар.
• Давление воды постоянно увеличивается, за чем можно следить по манометру.
• При достижении установленного верхнего предела давления срабатывает реле и закрывает насос.
• Когда вода, закачанная в бак, заканчивается, давление падает. Когда он достигает более низкого уровня, насос снова включается и повторяет цикл.

Схема устройства и компоненты конкретного реле давления.

Наиболее важные параметры работы реле:

• Низкое давление (уровень включения). Контакты реле, включающего насос, замыкаются, и вода поступает в резервуар.
• Верхнее давление (закрытый уровень). Контакты реле размыкаются, и насос останавливается.
• Предел давления — разница между двумя предыдущими показателями.
• Значение максимально допустимого давления отключения.

Вернуться к материалу ↑

Установка реле давления

В процессе сборки насосной станции Особое внимание уделяется настройке Реле давления. Удобство эксплуатации системы водоснабжения зависит от того, насколько правильно установлен ее предельный уровень. А также беспроблемные условия эксплуатации всех компонентов устройства.

На первом этапе необходимо проверить давление, создаваемое в резервуаре во время строительства насосной станции . Обычно на заводе уровень включения устанавливается на 1,5 атмосферы, а уровень выключения — на 2,5 атмосферы. Проверьте его при пустом баке и отключенном от сети. насосной станции . Рекомендуется проверка с помощью механических манометров для автотранспорта. Он находится в металлическом корпусе, поэтому показания более точные, чем у электронных или пластиковых манометров. На показания может влиять как температура воздуха в помещении, так и состояние заряда батареи. Желательно, чтобы диапазон показаний манометра был как можно меньше. Это связано с тем, что, например, было бы очень трудно точно измерить одну атмосферу на шкале в 50 атмосфер.

Чтобы проверить давление в баке, необходимо открутить крышку, закрывающую змеевик, подключить манометр и снять показания со шкалы. Давление воздуха следует проверять регулярно, например, раз в месяц. В этом случае необходимо полностью удалить воду из резервуара, выключив насос и открыв все краны.

Возможен и другой вариант — тщательно следить за давлением отключения насоса. Если оно увеличилось, это означает снижение давления воздуха в резервуаре. Чем меньше давление воздуха, тем больше воды можно получить. Однако диапазон давления от полностью заполненного бака до практически пустого велик, и все зависит от предпочтений потребителя.

Выбрав нужный режим работы, необходимо отрегулировать его, выпустив для этого лишний воздух или накачав дополнительный. Следует учитывать, что нельзя снижать давление до значения менее одной атмосферы, а также перекачивать слишком много. Из-за небольшого количества воздуха резиновый контейнер, наполненный водой в резервуаре, будет касаться и протирать его стенки. А избыток воздуха не позволяет закачать много воды, так как значительную часть объема резервуара занимает воздух.

Включение и выключение насоса на уровне давления

В насосных станциях . Которые поставляются смонтированными, реле давления заранее настроено Через оптимальный выбор. Но когда он устанавливается различными элементами на месте эксплуатации. настройку Реле должно быть выполнено для обеспечения. Это вызвано необходимостью обеспечить эффективные отношения настроек реле с объемом бака и давлением насоса. Кроме того, необходимо изменить начальную настройку реле давления. Процедура должна быть следующей:

• После того, как вы установили давление воздуха в резервуаре, необходимо подключить насосную станцию Для электрических сетей. Вода закачивается с помощью насоса. Он отключается после достижения установленного максимального давления. Это верхний уровень. Для каждого аппарата при его изготовлении указывается максимальное давление и максимально допустимое давление насоса, превышение которого недопустимо. Это определяется по прекращению скачков давления. В таких случаях насос необходимо отключить вручную. Если значение максимального давления не соответствует рекомендованному в инструкции, произведите соответствующую регулировку, повернув маленькую гайку и открыв для этого крышку реле.

На практике подбирается такая мощность насосов, которая не позволяет перекачивать резервуар до предела. Как правило, давление отсечки устанавливается на несколько атмосфер выше порога срабатывания.

Также допускается установка уровня давления, отличающегося от рекомендуемых значений. Таким образом, вы можете установить свой собственный вариант режима работы насосной станции । Кроме того, при определении разности давлений малой гайкой следует исходить из того, что отправной точкой должен быть нижний уровень, который устанавливается большой гайкой. Вы можете регулировать верхний уровень только в пределах диапазона, на который рассчитана система. Кроме того, резиновые шланги и другие трубопроводы могут выдерживать давление, не превышающее расчетное. Все это должно быть учтено при установке насосной станции । Кроме того, чрезмерный напор воды из крана часто бывает совершенно ненужным и неприятным.

Настройка реле давления

Регулировка реле давления осуществляется в случаях, когда необходимо определить уровень верхнего и нижнего давления в заданных значениях. Например, необходимо установить верхнее давление 3 атмосферы, нижнее — 1,7 атмосферы. Процедура настройки выглядит следующим образом:

• Включить насос и закачать воду в бак до значения давления на манометре 3 атмосферы.
• Отсоедините насос.
• Откройте крышку реле и медленно поворачивайте маленькую гайку, пока реле не сработает. Поворот гайки по часовой стрелке означает увеличение давления, в обратном направлении — уменьшение. Верхний уровень установлен — 3 атмосферы.
• Откройте кран и выпустите воду из резервуара до уровня давления в 1,7 атмосферы.
• Клапан закрыт.
• Откройте крышку реле и медленно поворачивайте большую гайку, пока контакт не разблокируется. Нижний уровень установле н-1,7 атмосферы. Оно должно быть немного выше, чем давление воздуха в резервуаре.

Если отключить высокое давление и установить низкое давление, то в бак попадает слишком много воды, и часто насос не нужно включать. Дискомфорт возникает только при сильном падении давления, когда бак полон или почти пуст. В других случаях, когда диапазон давления невелик и насос приходится качать часто, давление воды в системе равномерное и вполне комфортное.

В следующей статье вы узнаете больше о подключении аккумулятора к системе водоснабжения — наиболее распространенные схемы подключения.

См. статью по теме:

alt=»Как настроить водяную станцию » width=»»/>Выбор системы водоснабжения частного дома: обзор существующих систем alt=»Как настроить водяную станцию » width=»»/>Система водоснабжения частного дома из скважины: рекомендации по созданию alt=»Как настроить водяную станцию » width=»»/>Технология выполнения промывки и опрессовки системы отопления alt=»Как настроить водяную станцию » width=»»/>Насколько высоким должно быть давление воды в водопроводе и как его можно увеличить?

Главная страница «Водоснабжение» Подключение и регулировка реле давления воды

Для подключения и настройки реле давления воды

При организации системы бытового водоснабжения требуется не только насос, но и автоматика, обеспечивающая его работу. Необходимое устройство — реле давления воды. Это небольшое устройство включает насос при наличии давления в системе и выключает его при достижении порогового значения. Размер параметров включения и выключения можно регулировать. Как работает это устройство, как его подключить и как регулировать — в статье.

Назначение и чаевые

Для поддержания постоянного давления в системе водоснабжения частного дома необходимы два устройства and# 8212; гидроаккумулятор и реле давления. Оба устройства подключаются к насосу через трубопровод — реле давления расположено между насосом и аккумулятором. Обычно это делается в непосредственной близости от этого резервуара, но некоторые модели могут быть установлены на корпусе насоса (даже погружного). Давайте рассмотрим назначение этих устройств и принцип работы системы.

Один из контуров подключения насоса

Гидравлический аккумулятор — емкость, разделенная на две половины упругой колбой или мембраной. В одном из них воздух находится под определенным давлением, а в другой закачивается вода. Давление воды в резервуаре и количество воды, которое можно туда закачать, регулируется количеством закачиваемого воздуха. Чем больше воздуха, тем более высокое давление поддерживается в системе. Но в то же время и воды в водохранилище можно выкачивать меньше. Обычно в контейнер можно загрузить более половины объема. То есть, в гидрорезервуар объемом 100 литров можно закачать не более 40-50 литров.

Для нормальной работы бытовых приборов необходим предел 1,4 АТМ — 2,8 АТМ. Для поддержания такого предела необходимо реле давления. Он имеет две операции работы — верхнюю и нижнюю. При достижении нижнего предела реле запускает насос, закачивает воду в резервуар, и давление в нем (и в системе) повышается. Когда давление в системе достигает верхнего предела, реле закрывает насос.

В схеме с гидроаккумулятором вода потребляется из бака в течение некоторого времени. Когда прогоняется достаточное количество, чтобы давление упало до нижнего рабочего предела, насос включается. Так что эта система работает.

Устройство реле давления

Это оборудование состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которые замыкают/размыкают и размыкают насос. Гидравлическая деталь — мембрана, которая оказывает давление на металлическое основание, и пружина (большая и малая), с помощью которой можно изменять давление включения/выключения насоса.

Устройство реле давления воды

Разблокировка гидравлической части осуществляется за реле. Это может быть релиз с внешней резьбой или с гайкой американского типа. Второй вариант удобнее при монтаже — в первом случае нужно либо искать переходник с комбинированной гайкой подходящего размера, либо скручивать само устройство и накручивать его на резьбу, что не всегда возможно.

Входы электрической части также расположены на задней стенке корпуса, а клеммная колодка, к которой подключаются провода, скрыта под крышкой.

Типы и разновидности

Существуют два типа реле давления воды: механические и электронные. Механические очень дешевые и обычно нравятся, а электронные в основном делают на заказ.

Разница в цене в разных магазинах более чем существенна. Однако, как обычно, при покупке дешевых образцов есть риск столкнуться с подделкой.

Реле давления воды для подключения

Реле давления воды для насоса подключается одновременно к двум системам: для питания и подачи воды. Она стабильна, поскольку устройство не нужно перемещать.

Электрическая часть

Для подключения реле давления выбранный кабель не обязателен, но желателен — больше шансов, что устройство проработает дольше. Кабель с цельным медным домом с частью не менее 2,5 кв. м должен начинаться с экрана. Мм. Желательно установить ленту автомат + УЗО или дифавтомат. Параметры выбираются в зависимости от тока и в большей степени зависят от характеристик насоса, так как реле давления воды потребляет гораздо меньше тока. Цепь должна быть заземлена — Сочетание воды и тока создает зону повышенной опасности.

Схема реле давления воды для панели управления

Кабели заводятся в специальные вводы на задней стенке шкафа. Под крышкой находится клеммная колодка. Он имеет три пары контактов:

• Земля — экран и соответствующие проводники, идущие от насоса, соединены;
• линия или и терминал#171;линия» — подключить фазный и нулевой провод от щитка;
• Клеммы для той же проводки от насоса (обычно на блоке выше).

Расположение клемм на корпусе водяного реле.

Стандартное соединение — проводники очищаются от изоляции, вставляются в разъем, затягиваются зажимным винтом. На кондукторе проверяют, надежно ли он зажат. Через 30-60 минут болт можно затянуть, так как медь — мягкий материал и контакт может быть слабым.

Соединение с трубой

Существует несколько способов подключения реле давления воды к системе водоснабжения. Самый удобный вариант — установка специального переходника со всеми необходимыми выходами — пятый фитинг. Такую же систему можно собрать из другой фурнитуры, только использовать готовый вариант еще более плоский.

Он наматывается на трубу в задней части корпуса, к остальной части отвода подключается гидронический редуктор, который питает шланг насоса и магистраль, ведущую к дому. Вы можете установить манометр для измерения осадка и давления.

Пример реле насоса для насоса

Манометр — необходимая вещь— давление в системе, контролировать настройки реле. Грязевик — тоже отличное устройство, но его можно установить отдельно на трубе от насоса. Обычно для очистки воды существует целая система фильтров.

В этой схеме при большом потреблении вода подается в систему напрямую — в обход аккумулятора. Он начинает наполняться после того, как все краны в доме выключены.

Регулировка регулирования воды

Рассмотрим процедуру настройки самого популярного экземпляра — РДМ-5. Он выпускается разными заводами. Пределы регулировки меняются, поскольку размеры водопроводных труб требуют разного давления. С завода этот инструмент выходит с основой настройкой । Обычно это 1,4-1,5 ATM — нижний порог и 2,8-2,9 ATM — верхний порог. Если ни один из параметров вам не подходит, вы можете изменить конфигурацию по необходимости. Эта процедура обычно необходима при установке гидромассажной ванны: стандартного давления 2,5-2,9 АТМ недостаточно для достижения желаемого эффекта. В большинстве других случаев перенастройка не требуется.

Полные данные паспорта следующие

Реле давления воды Water-5 имеет две пружины, которые устанавливают порог для выключения/включения насоса. Эти пружины различаются по форме и назначению:

• Контролирует большие поля (непосредственно сверху и снизу);
• Слегка изменяет дельту — разницу между верхним и нижним краем.

Параметры изменяются при затягивании или ослаблении гаек на пружинах. Если вы затягиваете гайки, давление увеличивается, если ослабляете &#8212- падает. Не нужно крутить гайки один раз — это изменение составляет около 0,6-0,8 АТМ, и оно обычно очень высокое.

Для определения порога ретрансляции

Порог включения насоса (и порог низкого давления на реле давления воды) относится к давлению в воздушной части аккумулятора — Минимальное давление в системе должно быть на 0,1-0,2 АТМ выше. Например, если давление в резервуаре составляет 1,4 ATM, порог отключения равен 1,6 ATM. При таких параметрах мембрана бака прослужит намного дольше. Но чтобы насос работал в нормальных условиях, обратите внимание на его характеристики. Он также имеет порог низкого давления. Поэтому он не должен превышать выбранное значение (ниже или равно). На основе этих трех параметров выбирается порог переключения.

Кстати, давление в резервуаре сначала настройкой необходимо проверить — наличие значительных отклонений от заданных параметров. Сосок спрятан под съемной крышкой (на разных моделях он выглядит и находится в разных местах). Это позволит вам подключить манометр (вы можете использовать автомобильный или любой другой) и увидеть фактическое давление. Кстати говоря, его можно регулировать через тот же сосок — увеличивать или уменьшать по мере необходимости.

Пороги отключения зависят от компонентов системы

Верхний порог — насос вниз — если установлен, то он будет установлен автоматически. Реле в исходном положении настроено Некоторая разность давлений (дельта). Обычно эта разница составляет 1,4-1,6 АТМ. Таким образом, если вы установите, например, потребление на 1,6 АТМ, порог отсечки автоматически установится на 3,0-3,2 АТМ (в зависимости от) от настроек RELAY). Если вам необходимо высокое давление (например, для подъема воды на второй этаж или в системе имеется несколько точек врезки), вы можете увеличить порог отключения. Но есть и ограничения:

• Параметры самого реле. Верхний предел фиксирован и обычно не превышает 4 АТМ для бытовых моделей. Это просто больше не будет работать.
• Верхний предел давления насоса. Этот параметр также фиксирован, и насос должен быть выключен не менее чем за 0,2-0,4 АТМ до указанной характеристики. Например, верхний порог давления насоса составляет 3,8 АТМ, а порог отключения на реле давления воды не должен превышать 3,6 АТМ. Но чтобы насос работал дольше и без перегрузок, лучше сделать другое отличие — перегрузка для жизни гораздо хуже.

Вот и все по выбору настроек Реле давления воды. На практике, при настройке Система должна так или иначе регулировать выбранные параметры, потому что нужно выбрать все, чтобы все точки водозабора, включая бытовые приборы, работали нормально. Поэтому часто говорят, что параметры подбираются в соответствии с методом научного тыка.

Регулировка реле давления воды в насосе или насосной станции

Для настройки Для системы необходим надежный манометр, показаниям которого можно доверять. Он подключается к системе рядом с реле давления.

Процедура регулировки состоит из поворота двух пружин: большой и малой. Если вам нужно поднять или опустить нижний порог (включить насос), поверните гайку на большой пружине. Если повернуть его по часовой стрелке, давление повышается, — понижается. Поверните на очень маленькую величину — пол-оборота или около того.

Реле давления воды регулируется с помощью пружин

Последовательность действий следующая:

• Система запускается, манометр контролирует, при каком давлении был включен и выключен насос.
• аксессуары или отпустить большую пружину.
• Они включаются и проверяют параметры (при каком давлении, при каком выключаются). Оба значения передают один и тот же смысл.
• При необходимости производится регулировка (снова регулируется большой пружиной).
• После того, как вы отметили нижнее пороговое значение так, как вы хотите его видеть, установите пороговое значение для выключения насоса. Для этого нажмите или опустите небольшую пружину. Гайка на нем тоже не особо закручивается — половины стоимости обычно достаточно.
• Они снова включают систему и смотрят на результаты. Если все подходит, они останавливаются на этом.

Что еще вы должны знать о регулировке давления воды? Не все модели имеют возможность замены дельты, поэтому подходите внимательно при покупке. В корпусе, защищенном от влаги и пыли, находится реле давления для насоса. Их можно размещать в приямках, некоторые модели можно устанавливать непосредственно на корпусе насоса, если такой путь имеется.

При определенном давлении воды имеется также реле для пассивного (сухого) движения, обычно это устройство находится в отдельном корпусе, но бывают и комбинированные. Защита от холостого хода необходима для предотвращения откачки, если в скважине или колодце внезапно нет воды. Некоторые насосы имеют встроенную защиту такого типа, другие приобретают ее отдельно и устанавливают реле отдельно.
