Как настроить клапана на мопеде ?

 клапана

Головка двигателя имеет 2 шестигранных колпачка: Верхний ввод клапана , а снизу-выпускные клапана Связанные с выхлопными трубами. Для регулировки всасывания клапана необходимо снять крышку (постарайтесь не потерять резиновое кольцо).

И чтобы вместить конец клапана Если они у вас есть, необходимо удалить сгибы. мопеде После этого вы должны поднять мопед Или поместите его на левую сторону. Для регулировки клапанов Вам понадобятся: плоская отвертка, специальный четырехгранный ключ (для регулировочного винта), ключ на 9 или 11 (для контргайки), пара тонкогубцев (для зажима вала). клапана ) И набор щупов нам нужен щуп 0,05 (для измерения интервала).

Регулировка клапанов на мопеде .

Двигатель не должен быть горячим! Сначала необходимо открутить смотровое окно и крышку гайки генератора. Разница должна быть измерена M / Y вдоль верхней части клапана И регулировочный винт. Сначала ослабляем гайку, вставляем зонд под винт и специальным четырехсторонним ключом регулируем зазор, пока кончик винта не коснется зонда. При регулировке клапанов Включайте двигатель каждый раз мопеда Чтобы понять, как приспособиться. Для большего количества просмотров настройки клапанов посмотрите видео.

Как правильно обслуживать двигатель на мопеде ?

После покупки нового мопед Вам необходимо пройти период обкатки, что означает 700 км езды не на полной скорости. Через 700 км необходимо заменить масло и проверить клапана По мере того, как детали двигателя привыкают друг к другу, вы можете ездить на мопеде В нормальном рабочем коллективе.

Как настроить клапаны

Хотели бы вы узнать, как производятся корректировки? клапанов Двигатель автомобиля? Ведь это очень важно и дает возможность значительно сэкономить, так как автосервис берет за это немалые деньги. Персонализация клапанов Сделай сам может стать вашим любимым хобби и увлечением, которое поможет настроить Двигатель, чтобы он работал как часы. Вы не будете каждый раз «бегать» в автосервис, но сможете все починить сами.

Регулировка клапанов Это означает, что необходимо знать, что цилиндр состоит из двух или даже более клапанов . Зазоры в клапанном механизме, образующиеся из-за нагрева между металлическими деталями, подлежат регулировке. И прежде чем приступить к регулировке клапанов Двигатель должен быть полностью охлажден, а зазоры проверены плоским щупом.

Почему это необходимо

Самостоятельная регулировка клапанов Это необходимо потому, что в процессе нагрева, как уже упоминалось выше, зазоры между металлическими частями клапанного механизма либо расширяются, либо сжимаются. И тогда двигатель не работает нормально и начинает стучать, его производительность значительно снижается, возможно «чихание» карбюратора и т.д.

Кроме того, некачественная и неправильная регулировка может привести к еще более серьезным последствиям. Например, эффективность двигателя падает еще больше, что приводит к преждевременному износу деталей. Если зазоры небольшие, возможно сжигание. клапанов И их седло. Но при больших зазорах возникает стук металлических деталей и другие симптомы.

Видео о регулировке клапанов :

Проверяться клапаны Каждые 20-30 тысяч необходимо проводить обкатку. Данные о размерах теплового зазора можно найти в руководстве по эксплуатации книгопечатной машины или в других источниках. Т.е. нужно знать, как для разных типов цилиндров стандартный зазор для впуска или выпуска. клапана Это не вещи. Они существенно различаются, и если вы этого не знаете, то можете совершить большую ошибку при регулировке.

Как упоминалось ранее, во время регулировки двигатель автомобиля должен находиться в холодном состоянии. А зазоры следует проверить плоским специальным щупом нужной толщины. Как производится корректировка?

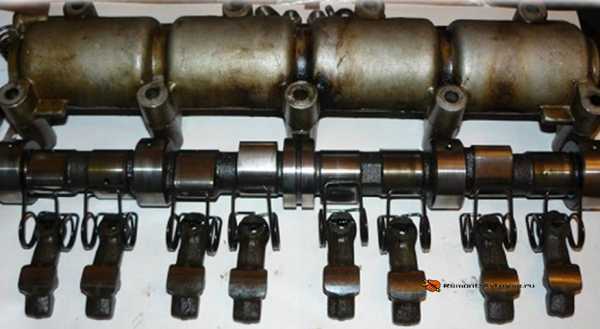

Качалки имеют специальные регулировочные винты, которые подвержены настройке । В некоторых моделях ваз эта регулировка осуществляется с помощью специальной головки регулировочного винта.

Грамотный процесс эксплуатации очень важен

В этом процессе очень важен процесс корректировки клапанов Двигатель. Другими словами, сначала необходимо открутить гайки крышки блока, а затем снять ее. Не забудьте снять защитную крышку ремня ГРМ.

Во-первых, свечи зажигания должны быть исключены. Затем удалите масло из специальной ванночки в голове. После этого необходимо тщательно проверить поверхность кулачков, на которой не должно быть царапин, раковин или другого износа. Маркировка на шкиве должна быть совмещена с монтажным выступом, расположенным на задней защитной крышке. Чтобы все работало правильно, коленчатый вал необходимо вращать по часовой стрелке, удерживая шкив генератора за крепежные винты.

Это положение соответствует верхней точке требуемого цилиндра. Если что, коленвал нужно брать на 40-50°, что соответствует 2-3 зубчикам. После этого необходимо проверить зазоры в первом и третьем кулаке. В идеале зонд не должен слишком сильно приближаться и не должен улучшаться при легком щипке. Если это не соблюдается, шайбу необходимо заменить.

Далее поворачиваем коленчатый вал на 1/2. Затем проверяем интервалы 5-го и 2-го дня. Чтобы проверить кулачок 8/6, нужно повернуть коленчатый вал еще на пол-оборота, а затем проверить 4/6 еще на пол-оборота.

Запуск двигателя после регулировки клапанов Это объясняет эффективность операции. Но двигатель должен слушать разные режимы. Как это делается.

Видео о работе двигателя после регулировки клапанов :

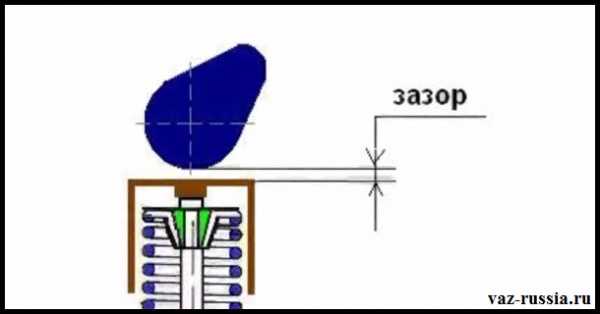

Как правильно измерить зазор

Регулировка зазора клапанов Это делается не только при холодном двигателе, как указано выше, но и после установки цилиндра в верхнюю мертвую точку. В котором оба клапана Этот цилиндр должен быть закрыт. Коромысла могут свободно перемещаться.

При регулировке следует ослабить контрзазор на винте или отрегулировать винт. Позже настройки Затягиваем необходимый зазор с помощью щупа. В этом случае необходимо быть предельно внимательным, так как настроенный зазор может измениться после неправильной затяжки. Для этого мы выполняем такую операцию очень аккуратно и проверяем зазоры после затяжки. Если зонд начал затягиваться, то опять же не затягивается, так как его прохождение через небольшое усилие является оптимальным. Если он идет слишком плавно, необходимо более точно отрегулировать зазор.

Затем нужно разрезать коленчатый вал пополам, выровнять зазоры и другие цилиндры. В частности, здесь следует придерживаться вышеупомянутой процедуры запуска цилиндров.

Примечание: Помните, что коленчатый вал следует вращать только по часовой стрелке. И делать это нужно только держась за ручку пускового устройства или за зажатый таким образом кривой стартер. Хотя вы можете повернуть коленчатый вал для вывешивания колеса, это под силу только специалистам и опытным людям.

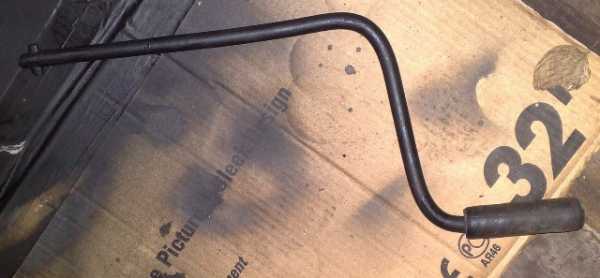

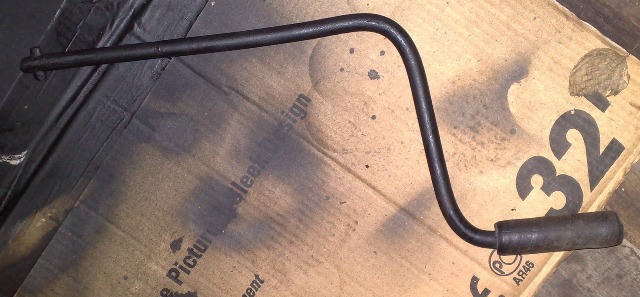

Внешний вид кривого стартера

Регулировка клапанов С помощью специального инструмента

Проверьте и отрегулируйте клапаны Вы также можете сделать это по-другому. Как вы знаете, существует специальный инструмент для регулировки клапанов । Больше нет необходимости использовать простой зонд, а результаты операции становятся намного эффективнее.

В качестве такого приспособления подходит специальная шина с дисплеем. Не стоит говорить, что регулировка изменяется гораздо точнее, так как прибор может обнаружить различные неровности на поверхности деталей.

Метод выполнения этой операции почти такой же, как и для зонда. Но различия все же есть. В частности, сняв «поддон» карбюратора, открутите привод акселератора и шланг отвода газов из картера. Для облегчения работы необходимо также снять крышку распределителя зажигания.

Продолжайте. Используя специальную клавишу, мы прокручиваем двигатель, как упоминалось выше. Однако вы можете сделать это и по-другому. Поднимите одно из задних колес на домкрат, установите четвертую передачу и проверните коленчатый вал, поворачивая колесо. Само собой разумеется, вы должны поворачивать до тех пор, пока метки на звездочке распределительного вала не совпадут. Об этом подробно говорится выше.

Чтобы облегчить работу, можно вооружиться ярким маркером, которым можно сделать одинаковые метки на звездочке распределительного вала через каждые 90°. Желательно делать это за звездочкой и всегда относительно заводской марки.

Поэтому в данном случае мы также можем использовать щуп, с помощью которого мы только устанавливаем дифференциал и проверяем его с помощью рейки. И вы можете торговать без проверки. Для этого возьмите специальную рейку и при необходимости закрепите ее. Другими словами, непосредственно на клапан , который проверяем.

Если полностью затянуть все три винта направляющей, она будет висеть. Для предотвращения этого следует слегка открутить средний винт после осторожного затягивания до упора, пока не будет достигнуто стабильное положение.

Затем устанавливаем индикатор на стационарный рельс. Затем положите лапу на бок клапана который мы ремонтируем. Во время работы вам понадобится специальная ручка-зажим, которой мы удерживаем кулачок и тянем его вверх (достаточно обычного гаечного ключа подходящего размера). В этом случае показания прибора должны показать изменения на 52 тона.

Если показания меньше или больше этого значения, клапан необходима регулировка. Все очень просто, и такой инструмент подходит для новичков, которые не могут определить ситуацию клапана И расстояние до него с помощью щупа.

При обнаружении несоответствия следует перевести ключ на 17 и ослабить контргайку. Затем нужно отрегулировать зазор с помощью ключа 13.

После проверки регулировки затяните контргайку. Не забудьте еще раз проверить зазор.

Остальные шаги аналогичны описанным выше. Нет необходимости говорить, что этот метод регулировки очень прост в исполнении, хотя зонд является точным инструментом в руках мастера.

Цена на регулировку клапанов Сегодня в сфере обслуживания автомобилей есть многое другое. Если учесть, что это обычный автосервис без дорогостоящего оборудования и т.д., то операция обходится в среднем в 3 000 рублей. Для многих россиян это значительная сумма. И будет очень выгодно научиться этому самостоятельно.

Не забывайте о схеме

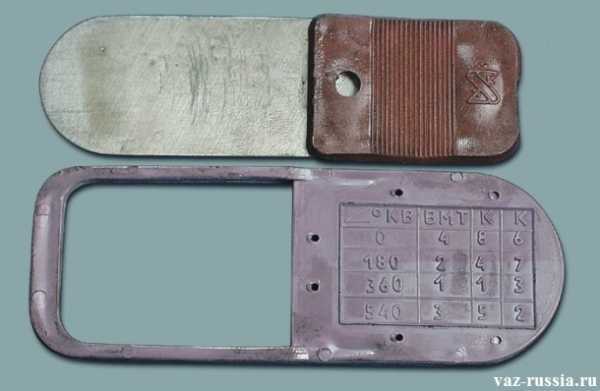

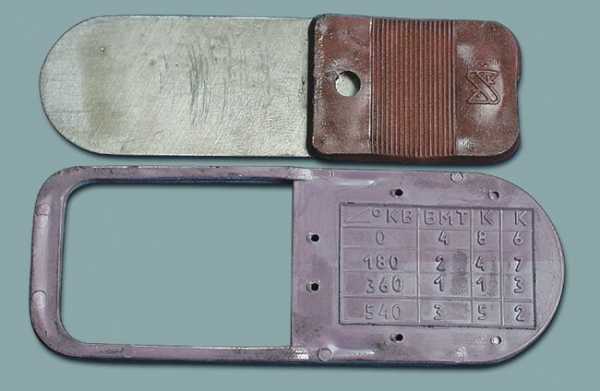

Наконец, я хотел бы отметить, что на нескольких чеках есть схема корректировки клапанов . Он содержит информацию об угле поворота коленчатого вала, угле поворота распределительного вала, номере цилиндра и регулируется. клапанов . Вся эта информация оказывает неоценимую помощь в работе и может указать на неисправности.

Видео о регулировке клапанов автомобиля ВАЗ:

Начинающим водителям полезно знать, что, несмотря на сложность, эта операция на первый взгляд довольно проста и не требует знания формул или сложных расчетов. Кроме того, ошибки не приводят к непоправимым последствиям, поскольку процедуру настройки можно повторять снова и снова. Поэтому не стоит бояться ремонтировать автомобиль самостоятельно, а научиться делать это можно только на практике, следуя нашим советам. Пусть у вас все получится!

❶ Как настроить клапаны

  • — Специальный зонд (толщиной около 0,15 мм)
  • — 10 . Ключ к
  • — 12 . Ключ к
  • — 13 . Ключ к
  • — 17 . Ключ к

Сначала нужно удалить все, что мешает адаптации пробела клапанов . То есть, снимите корпус воздушного фильтра карбюратора, тягу привода педали акселератора и крышку распределителя зажигания Для удобства можно также снять заглушки Далее открутите крышку головки блока цилиндров, открутив 8 гаек и закрепив их на корпусе двигателя ключом на 10 Далее необходимо совместить метки на звездочке распределительного вала и корпусе подшипника Для этого поверните коленчатый вал до совмещения меток с метками на звездочке распределительного вала

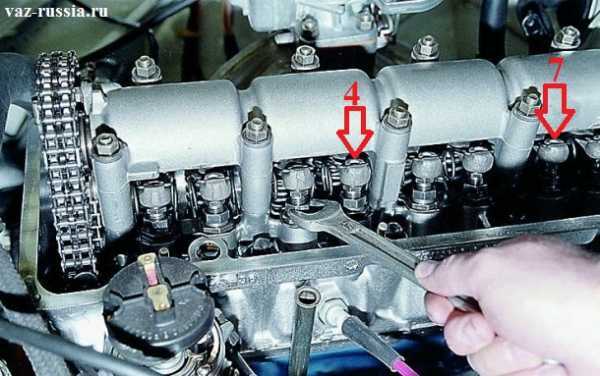

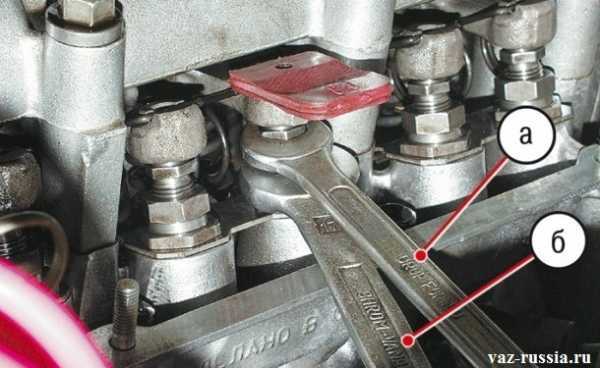

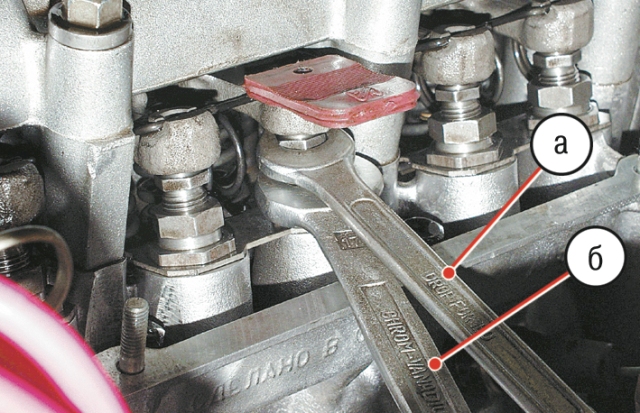

С помощью ключа на 17 ослабьте контргайку на регулировочном винте.

Затем вставьте специальные щупы между рычагом и кулачком распределительного вала.

Для того чтобы установить правильное значение зазора, необходимо, чтобы щуп входил в зазор с небольшим сжатием при вращении контргайки Для этого ослабьте или затяните регулировочный винт ключом «на 13» и удерживайте контргайку на месте

Следует помнить, что существует определенный порядок регулирования клапанов : Отрегулируйте сначала 6 и 8, затем 4 и 7, затем 1 и 3 и, наконец, 2 и 5 клапаны . Однако для каждой пары клапанов Метка коленчатого вала имеет аналогичное положение

Перед началом регулировки клапаны , Рекомендуется настроить натяжение цепи.

  • Как отрегулировать клапаны на 402 двигателе?
  • Как отрегулировать клапана на 402 двигателе

Почему необходима корректировка клапанов И как от него избавиться?

Добро пожаловать! Адаптация клапанов — Конечно, большинство людей знают, что это за процесс и почему его необходимо регулярно выполнять на некоторых автомобилях, например, классических, но есть и те, кто ничего об этом не знает и хочет разобраться в этой проблеме. Поэтому эта статья создана специально для людей, у которых вы сможете многому научиться. Если вам что-то непонятно, напишите комментарий с вашим вопросом в самом низу сайта, и мы ответим на него в кратчайшие сроки

Комментарий! А также, в конце статьи вас ждет интересный видеоролик, благодаря которому вы многое поймете при самостоятельной регулировке привода клапанов!

Почему вы должны корректировать клапана ?

Ваша регулировка необходима для того, чтобы машина работала более стабильно как на высоких, так и на низких оборотах двигателя, так как это обычно происходит из-за неправильной регулировки клапанов зазор, который должен быть между лепестком распределительного вала и кулачком. клапаном Нарушено, что привело к слишком большому открытию клапана Во время работы двигателя в результате в цилиндре происходит сброс давления, что в свою очередь может негативно сказаться на ресурсе двигателя

Комментарий. Если зазор между сиденьем клапана И если окажется, что частицы на боковой поверхности цилиндра слишком велики (см. фото ниже, там отмечена эта разница), то такая ситуация может привести к прогару клапана И если ход поршня слишком велик, может произойти встреча. клапанов С поршнями только при работающем двигателе, поэтому регулировка выполняется следующим образом клапанов Это следует делать регулярно и с особой тщательностью, так как неправильно установленные интервалы при регулировке могут снова повлиять на срок службы двигателя!

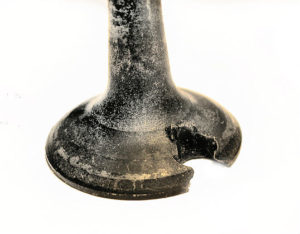

Как будут работать клапана С неправильным клиренсом?

В этом случае, как уже говорилось, задача заключается в следующем клапанов Нарушено, поэтому клапана Они либо начинают открываться немного больше, либо постоянно остаются в открытом положении, что приводит к исчезновению уплотнения в цилиндре, см. фото ниже для пояснения, где нарушена регулировка клапанов и в связи с чем клапан Находится в постоянно открытом режиме

Как избавиться от корректировки клапанов ?

Вы никогда не задавали вопрос: «Почему, например, не нужно регулировать 16-клапанную бывшую?». клапана ? Дело в том, что кулачок распределительного вала толкает вместо «толкача» в двигателе из-за того, что жрецы клапан Существуют ли «гидрокомпенсаторы», которые в свою очередь находят оптимальную разницу между кулачками и «гидрокомпенсаторами» за счет высокого давления масла. клапана и в связи с этим клапана Всегда работайте на оптимальных расстояниях.

Комментарий! Кстати, «гидрокомпенсатор» может быть установлен практически на любой автомобиль и, следовательно, может быть отрегулирован с помощью настройки клапанов Вы можете забыть, но есть одно но! «Гидрокомпенсатор» может быть установлен только на автомобили с распределительным валом, коленчатым валом и т.д. в «газораспределительном механизме, также известном как ГРМ» же клапанов И поршневая группа — фактически, это главная часть автомобиля!

Как отрегулировать клапана ?
  • Как регулировать клапана — на классике?

Регулируем клапана «Классика» ВАЗ 2101-ВАЗ 2107 . На

Почему важна правильная настройка клапанов ? Как самостоятельно внести коррективы клапанов На автомобилях ВАЗ (классика) ? Именно эти вопросы рассматриваются в предлагаемом материале по ремонту и обслуживанию Ваз.

Почему вносятся корректировки? клапанов

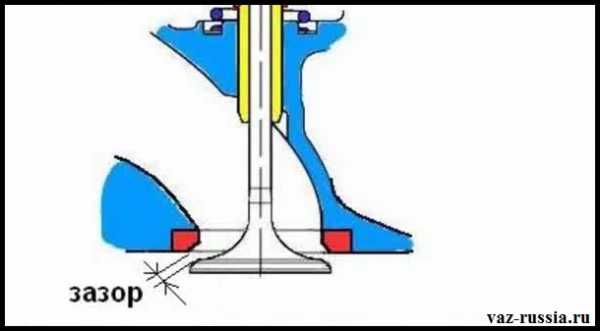

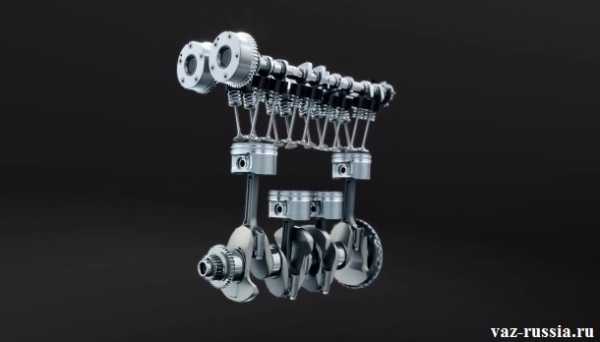

Газораспределительный механизм автомобиля сконструирован таким образом, что между частями заслонки. и клапана необходимо наличие теплового зазора. Производитель указал величину теплового зазора, который должен составлять 0,15 мм. Это допуск, рассчитанный на расширение металла при нагреве. Без этой разницы газораспределительный механизм двигателя не будет функционировать должным образом, что может привести к негативным последствиям и выходу агрегата из строя.

Признаки неправильной регулировки клапанов

Если тепловой зазор меньше ожидаемого, то после прогрева двигателя произойдет неполное выключение. клапана Это приводит к снижению компрессии в цилиндре и, соответственно, к падению мощности.

Если тепловой зазор большой. клапан При открытии возникает его недостаточный зазор, что приводит к уменьшению подачи топливной смеси в камеру сгорания, а это приводит к недостаточному выбросу выхлопных газов.

Инструкции по регулировке клапанов ВАЗ (классика)

Прежде чем приступить к регулировочным работам, я хотел бы сразу отметить, что регулировка клапанов ВАЗ производится только при холодном двигателе. Из необходимых инструментов вам понадобятся гаечные ключи на «13» и «17» и регулировочная чека. Для регулировки ослабьте контргайку регулировочного винта и поворачивайте его до достижения требуемого зазора.

  1. Если зонд проходит в зазор с небольшим усилием, регулировка не требуется.
  2. Если зонд не проходит или, наоборот, входит очень свободно, необходима регулировка.
  1. Снятие клапанной крышки

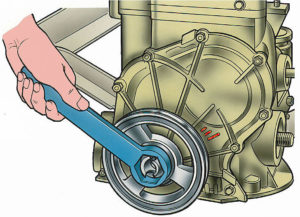

  2. Проворачиваем коленчатый вал до совпадения меток на шкиве распределительного вала и корпусе подшипника.

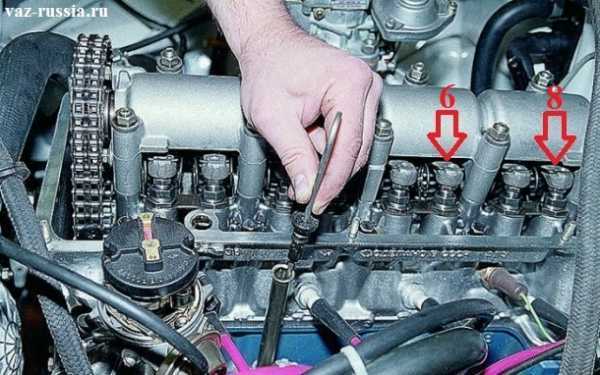

  3. Сначала мы настраиваем 6-й и 8-й клапаны
  4. Затем поворачиваем коленчатый вал на 180 градусов по часовой стрелке и регулируем четвертый и седьмой клапанов .

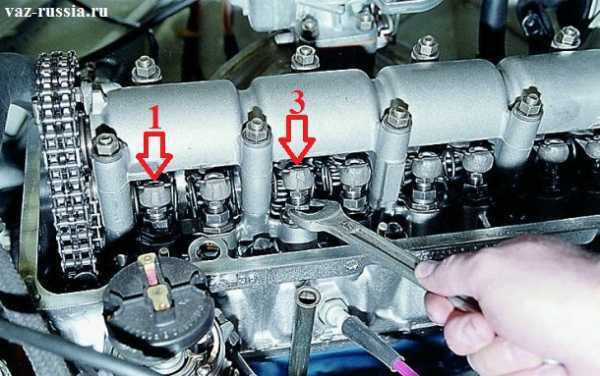

  5. Следующий поворот на 180 градусов первый и третий. Является ли регулировка клапанов

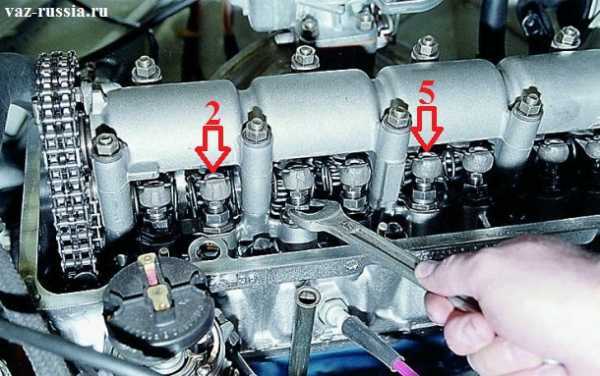

  6. А последние обороты коленчатого вала — 5-й и 2-й. клапан .
Регулировочное видео клапанов ВАЗ (классика)

Как часто вам приходится регулировать клапана

Регулировка клапанов Ремонт ВАЗ должен производиться одновременно с ремонтом двигателя после снятия и установки головок цилиндров. Следует также помнить, что в процессе эксплуатации автомобиля происходит естественный износ деталей, который может привести к проникновению тепловых зазоров. Поэтому частота регулировки клапанов Это должно происходить каждые 20-30 тысяч километров.

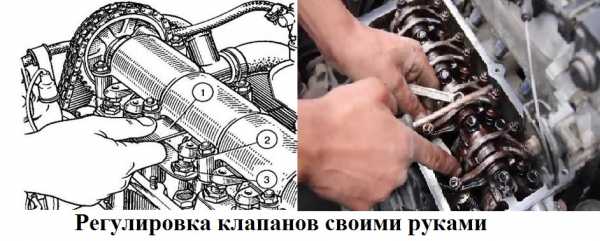

Регулировка клапанов ВАЗ: схема, порядок ремонта своими руками

Привет, ребята. В этой статье мы рассмотрим, как можно внести коррективы. клапанов О классике. Владельцы семейных автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 борются с такой работой двигателя, когда слышен стук клапана . В этом случае необходимо найти причину стука и отрегулировать его. Также необходимо их настраивать, проводились различные работы по ремонту двигателей внутреннего сгорания, например, по замене клапана , поршень, уплотнение и т.д.

Регулировка клапанов

При появлении стуков и нестабильной работы следует обратить внимание на повышенную вибрацию. на клапана .

При нарушении ступеней газораспределительного механизма они вообще не работают, т.е. нет полного объема газа в рабочей зоне цилиндра, не происходит полного сгорания топлива — воздушной смеси в рабочей камере и не продуваются цилиндры. Это сопровождается ударной нагрузкой на кулачок распределительного вала на всех рычагах привода и штоках вала. Также увеличивается расход топлива и моторного масла. Что делать, если вы ездите с нежестким клапаном? Ответ: быстрый износ деталей двигателя, увеличение затрат и времени на ремонт.

регулировка клапанов на классике

Наибольшую опасность для двигателя автомобиля представляет разница меньше допустимой. Слишком маленький зазор между рычагом привода и кулачком распределительного вала забивает крышку. клапана Прочно сядьте на свое место у головки блока цилиндров. Не сидит клапан Газы из сгоревшей топливно-воздушной смеси выбиваются из камеры сгорания. По этой причине отделочный колпачок клапана Он начинает гореть по всей окружности.

Резиновые нефтеперерабатывающие заводы — это масло, из-за сгоревшей пробки. клапана Они также сжигают, что это приводит к повышенному расходу моторного масла. Если износ деталей двигателя велик, возможно, будет лучше и проще собрать двигатель для него своими руками или на сто.

Также, если ваш двигатель имеет не ременной, а цепной привод, если вы не замените цепь до того, как ресурс будет исчерпан, то клапана он будет изгибаться вокруг поршней, как в случае с двигателем SR20DET Nissan.

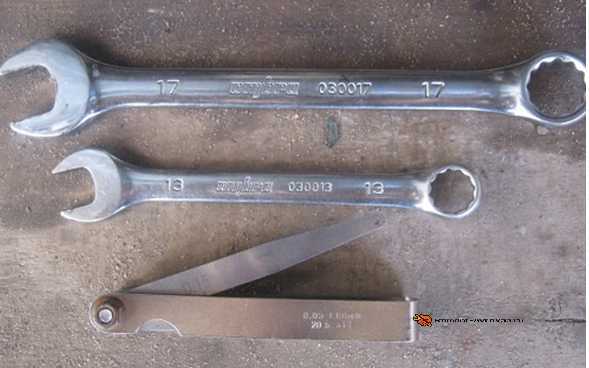

Инструменты для настройки клапанов

Для качественного выполнения ремонтных работ необходимо иметь соответствующие инструменты. Для регулировки механизма клапана необходимы следующие инструменты:

  • Набор ключей (конец и рожь). Ключи имеют размеры 13 мм и 17 мм.

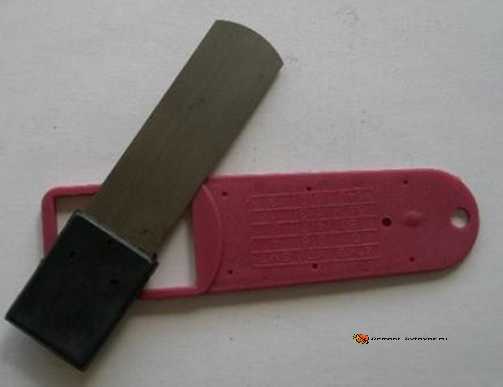

  • Зонд для определения расстояния.
  • Спрей.
  • Flowmaster.
  • Тарельчатая шайба.

Зонд для определения просвета для классических вен должен быть толщиной 0,15 мм.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготовьте автомобиль:

  • Подождите, пока двигатель не остынет;
  • Поставьте автомобиль на ровное место;
Порядок регулировки клапанов :

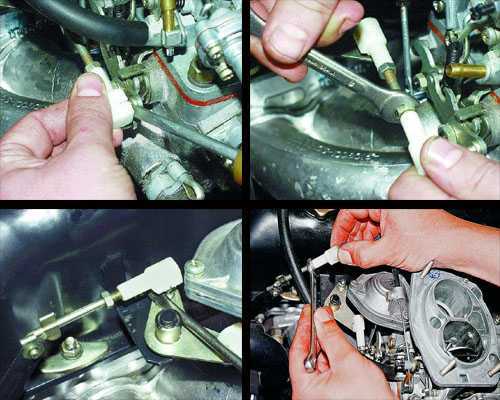

    1. Снимите крышку воздушного фильтра и сам фильтр.
    2. Отсоедините трубки крепления фильтра и демонтируйте кронштейны.
    3. Снимите трос управления воздушной заслонкой (присоску).

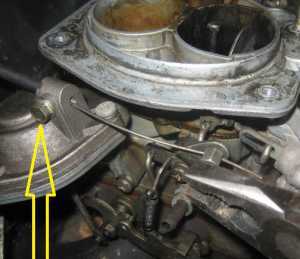

    4. Снимите тягу дроссельной заслонки.
    5. Ослабляем гайку клапанной крышки и снимаем ее.
    6. Перед регулировкой клапанов , Немедленно проверьте, как растягивается цепь. Если растяжение не соответствует норме, вам нужно снова поработать.

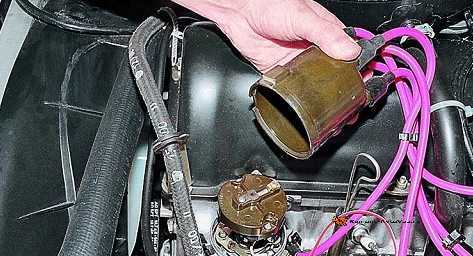

    7. Снимите крышку трамблера (распределителя).регулировка клапанов ваз

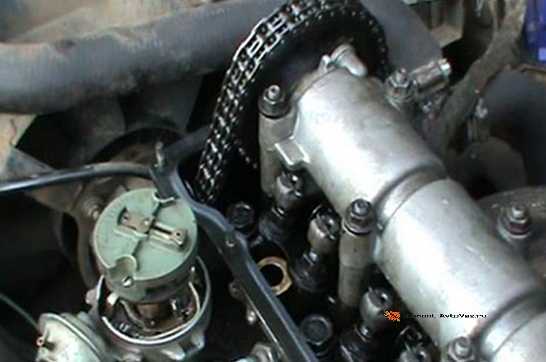

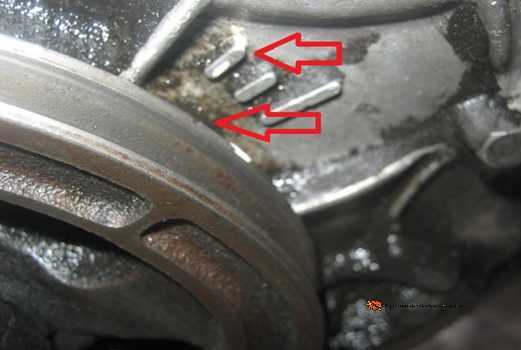

    8. Мы устанавливаем поршень в верхней мертвой точке (ВМТ) в 4-м цилиндре. ВМТ оснащена метками на шкиве ШРУСа и крышке привода распределительного вала, метки также нанесены на шестерни распределительного вала и крышку распределительного вала.как отрегулировать клапаны 2107Метка устанавливается специальным ключом для болта коленчатого вала коленчатого вала.Как установить теги VMTЕсли ключа нет, можно вставить 4-й поршень в ВМТ, повернув одно из задних колес. Поднимите одну сторону домкратом, отрегулируйте скорость движения с помощью 4-й передачи так, чтобы было легче поворачивать колесо, и медленно поворачивайте его. Если вы устанавливаете метки без ключа, вам понадобится помощник, чтобы посмотреть на метку.

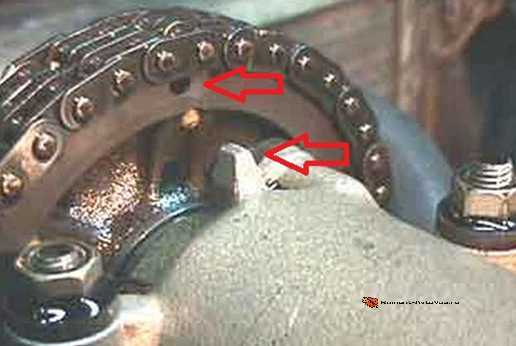

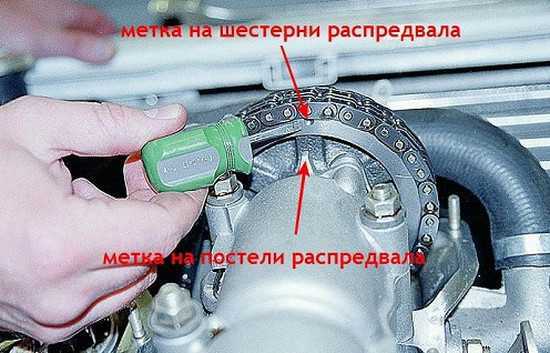

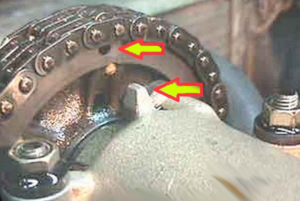

    9. Если метки на распределительном валу и на крышке распределительного вала совместимы, проверяем, чтобы метки на коленчатом валу также совпадали. Вы также можете проверить, совпадают ли метки на бегунке для путешествий. Контактный выход должен быть направлен на выход высоковольтных линий четвертого цилиндра. В другой статье мы уже разбирали, как определить раннее или позднее зажигание.регулировка клапанов ваз своими руками
    10. После того, как этикетки собраны вместе, мы начинаем к настройке зазоров клапанов .

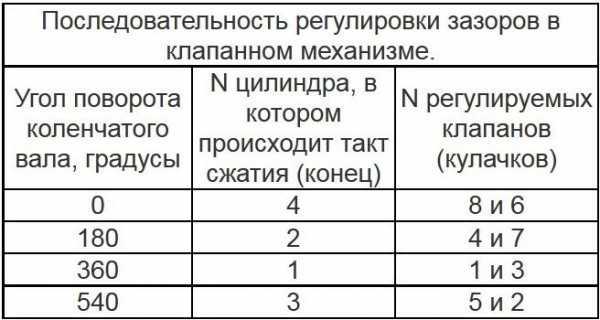

      Правильная процедура настройки клапанного механизма автомобиля ВАЗ «классика» 2101-2107.
      Коленчатый валРегулируемые клапана
      08 и 6
      1804 и 7
      3601 и 3
      5405 и 2

    Видео

    В этом видеоролике показана регулировка клапанов на ВАЗ 2106.

    ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 видео по регулировке теплового зазора для.

    Для тех, кто хочет узнать, как отбивать чечетку клапана на «классике» Vaz.

    Как осуществить регулировку зазоров клапанов

    Хотели бы вы узнать, как производятся корректировки? клапанов Двигатель автомобиля? Ведь это очень важно и дает возможность значительно сэкономить, так как автосервис берет за это немалые деньги. Персонализация клапанов Сделай сам может стать вашим любимым хобби и увлечением, которое поможет настроить Двигатель, чтобы он работал как часы. Вы не будете каждый раз «бегать» в автосервис, но сможете все починить сами.

    Регулировка клапанов Это означает, что необходимо знать, что цилиндр состоит из двух или даже более клапанов . Зазоры в клапанном механизме, образующиеся из-за нагрева между металлическими деталями, подлежат регулировке. И прежде чем приступить к регулировке клапанов Двигатель должен быть полностью охлажден, а зазоры проверены плоским щупом.

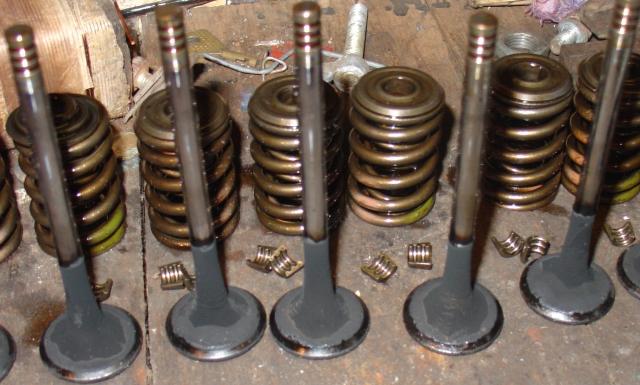

    Автомобильные клапаны

    Почему это необходимо

    Самостоятельная регулировка клапанов Это необходимо потому, что в процессе нагрева, как уже упоминалось выше, зазоры между металлическими частями клапанного механизма либо расширяются, либо сжимаются. И тогда двигатель не работает нормально и начинает стучать, его производительность значительно снижается, возможно «чихание» карбюратора и т.д.

    Кроме того, некачественная и неправильная регулировка может привести к еще более серьезным последствиям. Например, эффективность двигателя падает еще больше, что приводит к преждевременному износу деталей. Если зазоры небольшие, возможно сжигание. клапанов И их седло. Но при больших зазорах возникает стук металлических деталей и другие симптомы.

    Видео о корректировках клапанов :

    Проверяться клапаны Каждые 20-30 тысяч необходимо проводить обкатку. Данные о размерах теплового зазора можно найти в руководстве по эксплуатации книгопечатной машины или в других источниках. Т.е. нужно знать, как для разных типов цилиндров стандартный зазор для впуска или выпуска. клапана Это не вещи. Они существенно различаются, и если вы этого не знаете, то можете совершить большую ошибку при регулировке.

    Как упоминалось ранее, во время регулировки двигатель автомобиля должен находиться в холодном состоянии. А зазоры следует проверить плоским специальным щупом нужной толщины. Как производится корректировка?

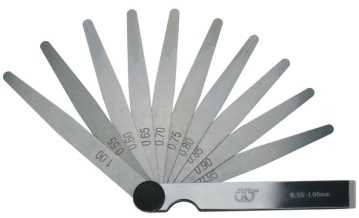

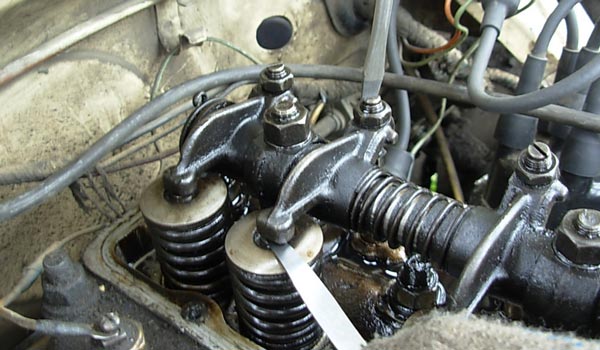

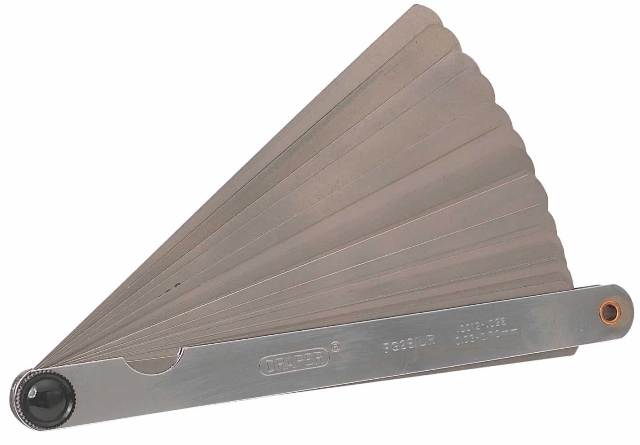

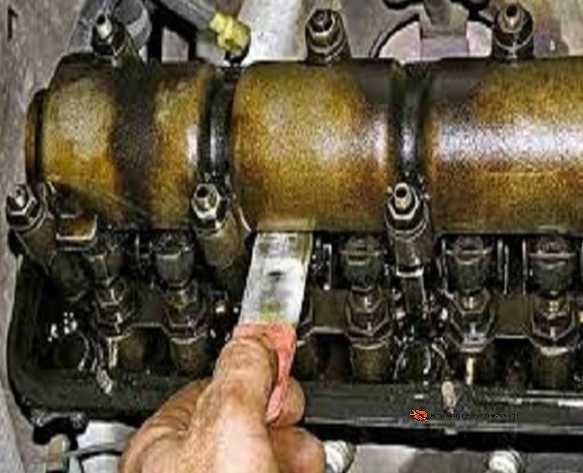

    Для регулировки зазоров клапанов применяются измерительные щупы

    Качалки имеют специальные регулировочные винты, которые подвержены настройке । В некоторых моделях ваз эта регулировка осуществляется с помощью специальной головки регулировочного винта.

    Грамотный процесс эксплуатации очень важен

    В этом процессе очень важен процесс корректировки клапанов Двигатель. Другими словами, сначала необходимо открутить гайки крышки блока, а затем снять ее. Не забудьте снять защитную крышку ремня ГРМ.

    Во-первых, свечи зажигания должны быть исключены. Затем удалите масло из специальной ванночки в голове. После этого необходимо тщательно проверить поверхность кулачков, на которой не должно быть царапин, раковин или другого износа. Маркировка на шкиве должна быть совмещена с монтажным выступом, расположенным на задней защитной крышке. Чтобы все работало правильно, коленчатый вал необходимо вращать по часовой стрелке, удерживая шкив генератора за крепежные винты.

    Регулировка зазоров клапанов

    Это положение соответствует верхней точке требуемого цилиндра. Если что, коленвал нужно брать на 40-50°, что соответствует 2-3 зубчикам. После этого необходимо проверить зазоры в первом и третьем кулаке. В идеале зонд не должен слишком сильно приближаться и не должен улучшаться при легком щипке. Если это не соблюдается, шайбу необходимо заменить.

    Далее поворачиваем коленчатый вал на 1/2. Затем проверяем интервалы 5-го и 2-го дня. Чтобы проверить кулачок 8/6, нужно повернуть коленчатый вал еще на пол-оборота, а затем проверить 4/6 еще на пол-оборота.

    Запуск двигателя после регулировки клапанов Это объясняет эффективность операции. Но двигатель должен слушать разные режимы. Как это делается.

    Видео работы двигателя после регулировки клапанов :

    Как правильно измерить зазор

    Регулировка зазора клапанов Это делается не только при холодном двигателе, как указано выше, но и после установки цилиндра в верхнюю мертвую точку. В котором оба клапана Этот цилиндр должен быть закрыт. Коромысла могут свободно перемещаться.

    При регулировке следует ослабить контрзазор на винте или отрегулировать винт. Позже настройки Затягиваем необходимый зазор с помощью щупа. В этом случае необходимо быть предельно внимательным, так как настроенный зазор может измениться после неправильной затяжки. Для этого мы выполняем такую операцию очень аккуратно и проверяем зазоры после затяжки. Если зонд начал затягиваться, то опять же не затягивается, так как его прохождение через небольшое усилие является оптимальным. Если он идет слишком плавно, необходимо более точно отрегулировать зазор.

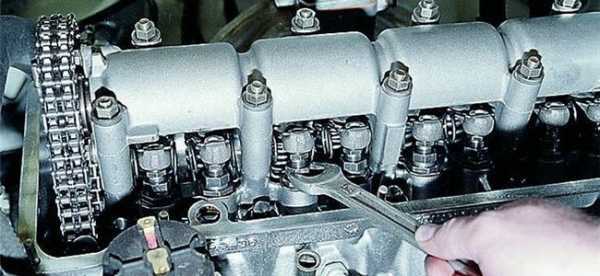

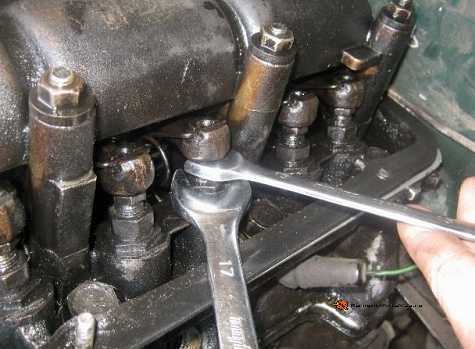

    Регулировка с помощью кластера сопряжения, ключа регулировочного винта.

    Затем нужно разрезать коленчатый вал пополам, выровнять зазоры и другие цилиндры. В частности, здесь следует придерживаться вышеупомянутой процедуры запуска цилиндров.

    Примечание: Помните, что коленчатый вал следует вращать только по часовой стрелке. И для этого достаточно взять в руки рукоятку стартового захвата или так называемого кривого стартера. Хотя можно провернуть коленчатый вал с помощью вывешенного колеса, это могут сделать только специалисты и опытные люди.

    Внешний вид кривого стартера

    Внешний вид кривого стартера

    Регулировка клапанов С помощью специального инструмента

    Проверьте и отрегулируйте клапаны Вы также можете сделать это по-другому. Как вы знаете, существует специальный инструмент для регулировки клапанов । Больше нет необходимости использовать простой зонд, а результаты операции становятся намного эффективнее.

    В качестве такого приспособления подходит специальная шина с дисплеем. Не стоит говорить, что регулировка изменяется гораздо точнее, так как прибор может обнаружить различные неровности на поверхности деталей.

    Метод выполнения этой операции почти такой же, как и для зонда. Но различия все же есть. В частности, сняв «поддон» карбюратора, открутите привод акселератора и шланг отвода газов из картера. Для облегчения работы необходимо также снять крышку распределителя зажигания.

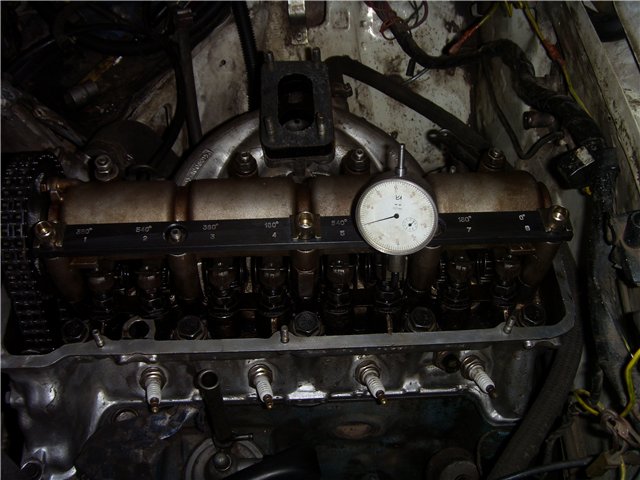

    Рейка с индикатором для регулировки зазоров клапанов

    Продолжайте. Используя специальную клавишу, мы прокручиваем двигатель, как упоминалось выше. Однако вы можете сделать это и по-другому. Поднимите одно из задних колес на домкрат, установите четвертую передачу и проверните коленчатый вал, поворачивая колесо. Само собой разумеется, вы должны поворачивать до тех пор, пока метки на звездочке распределительного вала не совпадут. Об этом подробно говорится выше.

    Чтобы облегчить работу, можно вооружиться ярким маркером, которым можно сделать одинаковые метки на звездочке распределительного вала через каждые 90°. Желательно делать это за звездочкой и всегда относительно заводской марки.

    Поэтому в данном случае мы также можем использовать щуп, с помощью которого мы только устанавливаем дифференциал и проверяем его с помощью рейки. И вы можете торговать без проверки. Для этого возьмите специальную рейку и при необходимости закрепите ее. Другими словами, непосредственно на клапан , который проверяем.

    Если полностью затянуть все три винта направляющей, она будет висеть. Для предотвращения этого следует слегка открутить средний винт после осторожного затягивания до упора, пока не будет достигнуто стабильное положение.

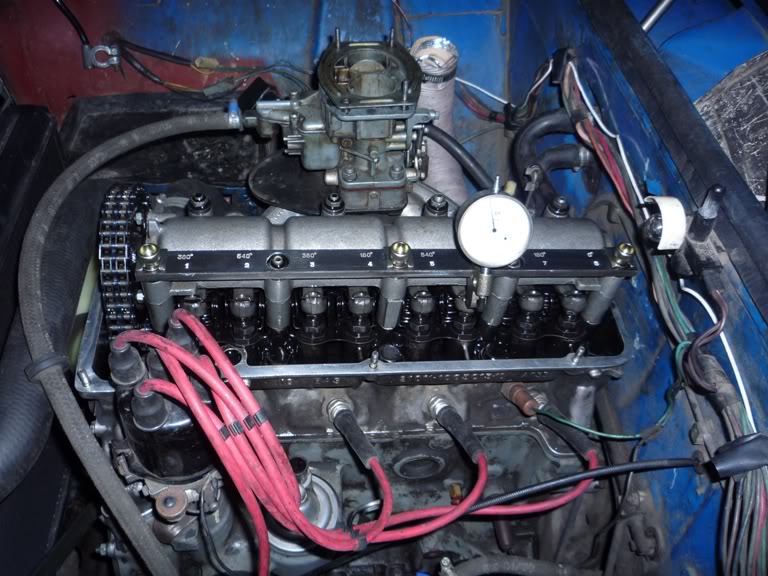

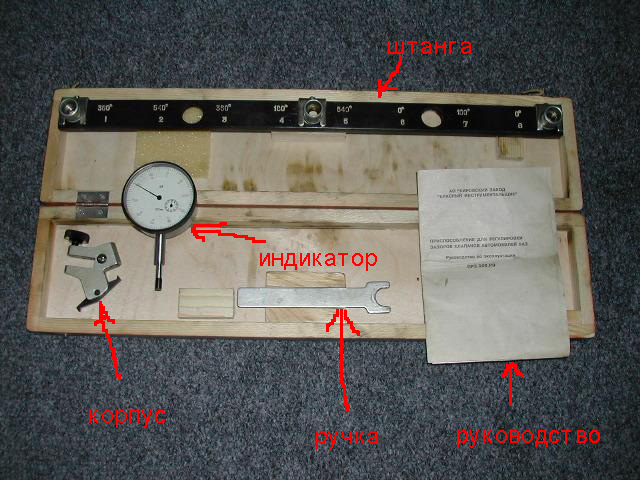

    Приспособление для регулировки клапанов с индикатором

    Затем устанавливаем индикатор на стационарный рельс. Затем положите лапу на бок клапана который мы ремонтируем. Во время работы вам понадобится специальная ручка-зажим, которой мы удерживаем кулачок и тянем его вверх (достаточно обычного гаечного ключа подходящего размера). В этом случае показания прибора должны показать изменения на 52 тона.

    Если показания меньше или больше этого значения, клапан необходима регулировка. Все очень просто, и такой инструмент подходит для новичков, которые не могут определить ситуацию клапана И расстояние до него с помощью щупа.

    При обнаружении несоответствия следует перевести ключ на 17 и ослабить контргайку. Затем нужно отрегулировать зазор с помощью ключа 13.

    После проверки регулировки затяните контргайку. Не забудьте еще раз проверить зазор.

    Стойку с индикатором надо установить напротив проверяемого клапана

    Остальные шаги аналогичны описанным выше. Нет необходимости говорить, что этот метод регулировки очень прост в исполнении, хотя зонд является точным инструментом в руках мастера.

    Цена на регулировку клапанов Сегодня в сфере обслуживания автомобилей есть многое другое. Если учесть, что это обычный автосервис без дорогостоящего оборудования и т.д., то операция обходится в среднем в 3 000 рублей. Для многих россиян это значительная сумма. И будет очень выгодно научиться этому самостоятельно.

    Не забывайте о схеме

    Наконец, я хотел бы отметить, что на нескольких чеках есть схема корректировки клапанов . Он содержит информацию об угле поворота коленчатого вала, угле поворота распределительного вала, номере цилиндра и регулируется. клапанов . Вся эта информация оказывает неоценимую помощь в работе и может указать на неисправности.

    Видео о корректировках клапанов автомобиля ВАЗ:

    Начинающим водителям полезно знать, что, несмотря на сложность, эта операция на первый взгляд довольно проста и не требует знания формул или сложных расчетов. Кроме того, ошибки не приводят к непоправимым последствиям, поскольку процедуру настройки можно повторять снова и снова. Поэтому не стоит бояться ремонтировать автомобиль самостоятельно, а научиться делать это можно только на практике, следуя нашим советам. Пусть у вас все получится!

    Как самому отрегулировать клапана на двигателе

    Регулировка клапанов

    Регулировка клапанов Это выставление необходимого теплового зазора и обязательная процедура на двигателе без гидрокомпенсатора. Если указанная разница не корректируется, то с пробегом. клапана Вы начинаете стучать. Стук клапанов Причины увеличения зазора могут быть как в результате зажима, так и в результате зажима клапанов (например, после неправильной регулировки). В любом случае, если зазор будет турбулентным, ресурс клапанного механизма значительно снизится, двигатель начнет шуметь и т.д.

    Стучат клапана Также рекомендуем прочитать статью о нокауте клапанов Когда двигатель холодный или горячий. В этой статье вы узнаете больше о различных причинах своевременного появления стука и возможных последствиях езды со стучащим газораспределительным механизмом для двигателей внутреннего сгорания.

    На первый взгляд, использование гидравлических компенсаторов в современных двигателях полностью решает эту проблему, поскольку конструкция обеспечивает поддержание требуемого зазора. К сожалению, сложность системы и повышенные требования к качеству моторного масла не позволяют говорить о высокой надежности ГРМ на агрегатах с гидравлическими станциями клапанов По сравнению с аналогами, не имеющими такой поддержки, они указывают на необходимость адаптации. Другими словами, гидравлические компрессоры делают эксплуатацию более удобной, но надежность механизмов снижается. По этой причине многие производители автомобилей (как отечественные, так и зарубежные) уже давно не используют компрессоры на своих двигателях. Далее мы рассмотрим, как регулировать клапана На сегодняшний день на дорогах все еще много автомобилей без гидрокомпенсаторов.

    Когда вам нужно регулировать клапана

    когда нужно регулировать клапана

    Если ваш двигатель не имеет устройств для автоматического поддержания заданного расстояния, вы должны быть готовы к тому, что каждые 30-35 тыс. км. Необходимо проверить указанные интервалы.

    Добавим, что многие автолюбители, особенно владельцы отечественных моделей ваз, сталкиваются с необходимостью регулировки появления шума при работе клапанного механизма.

    Регулировка теплоотвода клапанного механизма

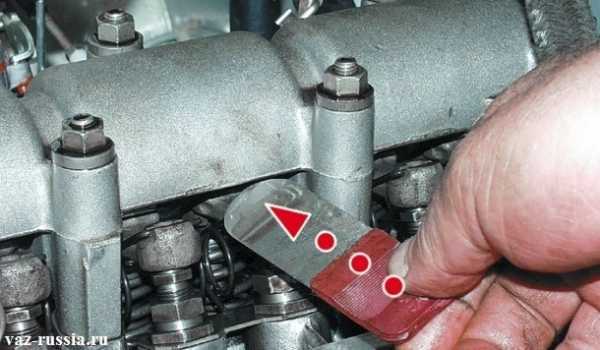

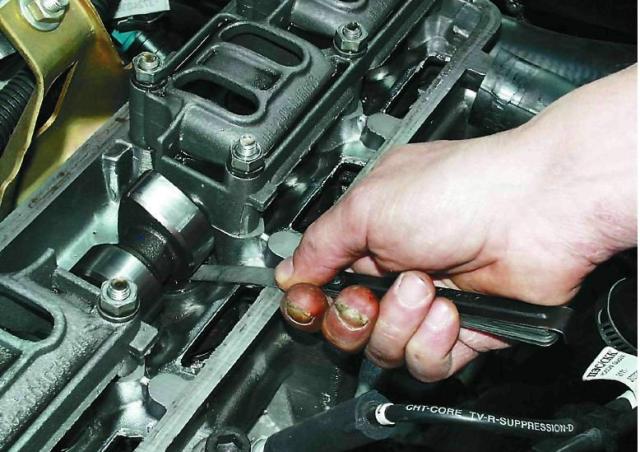

    Проверка тепловых зазоров клапанов при помощи щупа

    Прежде всего, хотя разные двигатели могут иметь некоторые отличия, общие принципы регулировки зазоров одинаковы для подавляющего большинства двигателей.

    1. Первый нюанс заключается в том, что регулировки необходимо проводить при данной температуре ДВС, которая указана для конкретного типа двигателя в руководстве по управлению и ремонту. Средний показатель составляет около 20 градусов Цельсия. На это требование следует обратить внимание тем, кто не имеет достаточного опыта и желает добиться максимальной точности измерений. Для квалифицированного мастера-специалиста не секрет, что изначально интервал увеличивается при высокой температуре устройства. По этой причине корректировка клапанов на прогретом двигателе возможно, но при этом рассматривается несколько модификаций. Кроме того, в разных двигателях могут использоваться детали, изготовленные из различных сплавов и материалов. Следовательно, тепловой интервал может меняться, а процесс охлаждения может происходить быстрее или медленнее. По этой причине модификации индивидуальны для каждого снега.
    2. Теперь о зазорах. Указанный дифференциал измеряется под регулировочным винтом на многих двигателях. Измерять зазор нужно с помощью набора специальных щупов, главное — это основной щуп шириной 10 миллиметров. Следует также учитывать некоторые нюансы. Например, рассмотрим автомобили Ваз. При адаптации к классическим моделям требуется детальная проверка. Дело в том, что использование узких стандартных тестов приводит к возникновению ошибок. Такая ошибка возникает из-за того, что рычаг. клапана слегка наклонена в таких единицах. Добавим, что оптимальное расстояние в «классике» имеет показатель 0,15 мм. Такая разница одинакова как для впуска, так и для шага клапанов । Совершенно очевидно, что при простой проверке довольно сложно определить указанную разницу. Задача усложняется еще больше, поскольку не всегда возможно получить полный набор зондов. В таких случаях опыт мастера играет важную роль в фактическом определении зазоров. Для этого проверяется 0,15 мм, после чего оценивается проход в зазор. Если указанный зонд также становится «тугим», то он клапан Закрыто. Свободное прохождение зонда указывает на увеличенную щель.
    3. Понятно, что сразу полностью отрегулировать зазор не получится, так как он все равно легко теряется после затягивания ответной резинки. По этой причине вносятся изменения, разница увеличивается незначительно. Для сокращения интервала такая манипуляция не рекомендуется.

    Клапан сгорелРекомендуем также прочитать статью о том, что такое лопух клапана । В этой статье вы узнаете, какие признаки и симптомы можно заметить клапан .

    Зазор клапанов И регулировка регулировочных прокладок

    В двигателях, где зазоры регулируются с помощью специальных прокладок, легко выделить тепловой зазор. Стандартные допуски для такого льда в три раза выше. Например, на моделях Ваз с регулировочными целями для впуска. клапанов Рекомендуемый зазор составляет 0,2-0,25 мм, для шага этот показатель составляет 0,3-04 мм.

    Получается, что если щуп 0,15 мм, то в зазор между шайбой и распределительным валом не входит или щуп 0,25 мм. Если он свободно проходит в интервал, то необходимо отрегулировать впускное отверстие клапанов । Для группы шага тест такой же, только вы должны сосредоточиться на значениях 0, 3 и 0, 4 мм.

    Теперь перейдем к корректировкам. Для моделей ВАЗ процедура выполняется с использованием спецификации, которая устанавливается на шпильки со стандартными гайками и шайбами для крепления крышки КВС. Далее вал вращается в направлении крутящего момента, в то время как кулак регулируемого клапана «смотреть» — нет. Затем необходимо удалить моторное масло, находящееся рядом с толкателем. Для этого подойдет обычный шприц. Удаление масла облегчает обнажение толкателя, и к шайбе удобнее подобраться.

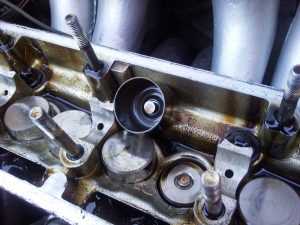

    Затем необходимо повернуть толкатель так, чтобы прямоугольный вырез был открыт. Вы можете использовать AHLE, также подойдет отвертка. После этого необходимо нажать на рычаг спецификации, после чего толкатель «утонет». Благодаря этой мере становится возможным установить заглушку между боковиной и распределительным валом. Теперь остается установить шайбу с помощью того же AHLE или отвертки. В конце концов, вы можете снять шайбу пинцетом.

    Теперь вам предстоит выбрать новые цели по толщине или оценить состояние старых. Новые цели отмечаются на внешней поверхности. Сначала необходимо измерить снятую шайбу микрометром. Если износ находится в пределах нормы, вы можете пропустить один пункт и перейти к другим клапанам । Сильный износ регулировочной шайбы требует замены детали, выбранной из имеющихся новых целей, с учетом требуемой толщины на основе ранее проведенных измерений снятого элемента. Завершением процесса регулировки является установка новой шайбы. Шайбы вставляются в толкатель так, чтобы метка находилась под ним. После уточнения толкатель снова «перерабатывается», после чего снимается защелка.

    Полезные советы

    Чтобы избежать «заклинивания клапанов На классических моделях ваз имейте в виду, что задняя поверхность кулачка распределительного вала может быть не идеальной. Шаг такого вала иногда составляет около 0,04 мм. По этой причине проверка зазоров является обязательной. Это происходит, когда кулак находится в следующих положениях

    • До момента запуска клапана ;
    • После момента его закрытия;

    Чтобы решить проблему, необходимо установить распределительный вал в положение, при котором метка на шестерне найдет верхнее направление. Затем проверьте зазоры у клапанов 4, 6, 7 и 8. После того, как коленчатый вал поворачивается на 180 градусов, распределительный вал поворачивается на 90 градусов. После толстого вы можете проверить 7, 4, 3 еще 1-й клапаны । Аналогично, 3, 1, 2 и. 5-й клапан А затем 2, 5, 6 и 8 места. Обратите внимание на размеры всех клапанов Таким же должен быть и конечный результат. Если результаты отличаются, то необходимо основывать выставку на промежутках, где разница минимальна (наиболее «прижатые»).

    Некоторые мастера могут регулировать без особого труда клапана ④ Внести некоторые изменения в конструкцию узла для импортных автомобилей, используя спецификацию для Практика использования только фиксатора толкателя, размер которого выбран, также широко распространена Процесс сводится к вращению коленчатого вала до тех пор, пока толкатель не «утопит» кулак распредвала

    Затем вставляется замок, после чего распредвал вращается до тех пор, пока кулак не освободит шайбу После удаления старой шайбы и проверки / замены ее на новую, распределительный вал снова вращается Обратите внимание, что распредвал должен вращаться с ключом, проходящим через шестерни распредвала Коленчатый вал не должен вращаться, так как ремень ГРМ должен быть правильно нагружен во время вращения

    Что в конце

    Следует еще раз отметить, что оптимальным для точности измерения двигателя является его охлаждение до 20 градусов Цельсия, а затем проведение измерений для определения интервала. Необходимо заменить распределительный вал не менее двух раз, учитывая полный оборот Если интервал не совпадает, для точного определения необходимо провести повторное измерение. Оптимально иметь под рукой несколько зондов разной толщины

    Мы добавляем, что не рекомендуется использовать большие или маленькие целевые показатели. Под этим следует понимать установку мелких мишеней и незначительную обточку элементов большого диаметра перед установкой В таких случаях разумным выходом может быть обычная перестановка мишеней, уже имеющихся на двигателе Дело в том, что эти детали очень полно Изначальное несоответствие требуемым размерам в малом направлении и любые третьи непрозрачные манипуляции для установки могут привести к ускоренному износу мишеней, нарушениям в работе двигателя или выходу ДВС из строя

    Как настроить клапана

    Автовладельцам «классики», созданной в советские времена, часто приходится сталкиваться с проблемой ремонта и настройки Их корзина В связи с высокой популярностью и достаточной плотностью на автомобильном дереве в то время, некоторые ремонтные процедуры и эксплуатация по настройке Они остаются весьма актуальными

    Одно из конструктивных отличий старинных автомобилей от продукции современного автопрома — необходимость ручной регулировки ряда параметров

    Функция регулировки клапанов ④2106 необходимо по нескольким причинам Основной причиной является значительный нагрев заполнителя во время работы Законы физики гласят, что во время нагрева размер твердых частиц линейно увеличивается

    Это относится ко многим деталям двигателя внутреннего сгорания, которые требуют периодической регулировки в соответствии с параметрами, заданными конструкторами на заводе-изготовителе

    Одним из наиболее важных элементов, который должен быть отрегулирован в соответствии с условиями эксплуатации, является механизм газораспределения Ключевым элементом этого механизма является клапан .

    Клапаны обычно делятся на впускные и выпускные, они отвечают за открытие доступа для поступления топливной смеси в рабочую камеру сгорания через специальные окна в головке блока цилиндров Они также отвечают за выпуск отработанных газов

    В месте контакта клапана Возникает зазор, который обычно называют тепловым. Именно эта разница может быть полностью скорректирована

    Зонд для регулировки клапанов

    Последствия неправильной регулировки клапанов Увеличивается расход топлива и заметно снижается производительность силового агрегата

    Подготовка к работе и демонтаж

    Сразу хочу отметить, что этот процесс занимает время и обусловлен пониманием процесса. Существует определенный алгоритм для реализации этой задачи. Во-первых, припаркуйте автомобиль на ровной поверхности и обеспечьте свободный и хорошо освещенный доступ к моторному отсеку.

    Двигатель должен быть холодным и иметь температуру окружающей среды.

    Прежде чем приступить к процессу примерки, необходимо подготовить следующее:

    • «10», «13», «14», «17» набор гаечных ключей разных размеров;
    • Зонд 0,15 мм;
    • Гаечный ключ для проворачивания коленчатого вала;
    • отвертка;
    • Запасная прокладка клапанной крышки.

    Процедура разборки включает в себя снятие воздушного фильтра, отсоединение всех трубок от крышки воздушного фильтра, снятие троса впуска, штока педали акселератора и крышки головки блока цилиндров.

    Рекомендуется снять крышку распределителя, чтобы избежать дискомфорта во время процедуры регулировки. На шкиве и крышке сальника имеются метки. Коленчатый вал необходимо проворачивать до тех пор, пока они не совпадут.

    Это положение указывает на то, что поршень в четвертом цилиндре находится в такте сжатия.

    Чтобы завершить процесс настройки клапанов

    Таблица последовательности регулировки расстояния клапанов С автомобилем ВАЗ 2106:

    Регулировка клапанов должна выполняться в четко определенной последовательности. Следующие данные указывают на степень вращения коленчатого вала для выполнения той или иной регулировки клапана :

    1. Исходное положение, если точки совпадают, позволяет выполнить регулировку клапаны 6 и 8.
    2. Отрегулируйте коленчатый вал, повернув его на 180 градусов клапаны 4 и 7.
    3. Поворотный клапан на 360 градусов обеспечивает доступ к операциям 1 и 3.
    4. Поворот на 540 градусов позволяет регулировать клапаны 5 и 2.

    Для удобства автомобилисты и мастера наносят на шкив коленчатого вала свои собственные метки. Обычно он разделяется на две части и оставляет след напротив заводского.

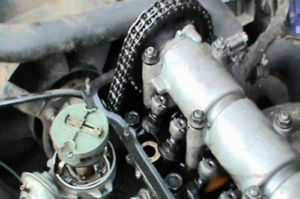

    Процесс регулировки клапанов на ВАЗ 2106

    В этом видео вы узнаете, как выполнить корректировку клапанов для ВАЗ 2106. Приятного просмотра!

    В процессе регулировки необходимо придерживаться следующего алгоритма:

    1. Сохранив положение, заданное метками, проверяем зазор на кулачках 8 и 6 распределительного вала. Важным фактом является то, что зазоры считаются, начиная с отметки в виде звездочки, которая находится ближе к ветровому стеклу. Мы начинаем отсчет с этой камеры. Далее проверяем под распредвалом, немного выше рокера. Когда зонд входит свободно, необходимо ослабить гайку на 17 оборотов, где и производятся измерения. Чтобы не управлять прокруткой, необходимо ослабить гайку на 13. Затем затяните гайку на 17 и снова измерьте зазор. Убедитесь, что зонд, проникающий в зазор, не сгибается, но в то же время прочно входит в него с определенным усилием. После получения желаемого результата можно приступать к настройке следующей камеры.
    2. Около 6 ходов, с помощью клавиши мы реализуем прокрутку вала двигателя. Метка на звездочке должна находиться в положении «9 часов» и совпадать с меткой на шкиве. Далее мы отрегулируем НОКС 4 и 7. Процесс настройки аналогичен описанному выше.
    3. Затем прокручиваем вал на 180 градусов. Метка на звезде находится в положении «6 часов». Метки на шкиве должны точно совпадать. В этом положении регулируются кулачки 1 и 3.
    4. Повернув вал так, чтобы метка находилась в положении «3 часа», мы можем отрегулировать второй и пятый кулачки.
    5. Последний шаг — прокручиваем коленчатый вал стартером двигателя, затем проверяем все настройки и затягиваем гайки Собираем все разобранные элементы в обратном порядке При необходимости заменяем прокладку клапанной крышки во время сборки
    Полезные советы

    Обратите особое внимание перед началом регулировки клапанов Цепь должна быть установлена правильно

    Предупреждающие дорожные знаки Чтобы узнать, что это за знаки, посетите наш сайт

    Оценку видеорегистраторов с двумя камерами можно найти в этой статье

    Как выполнить тюнинг панели ❶ 2114 можно прочитать здесь.

    Степень его натяжения должна тщательно контролироваться

    Неравномерный стук в области верхней части клапанной крышки указывает на то, что тепловой зазор клапанов Увеличивается и требует регулировки Для регулировки и измерения разницы необходимо использовать специальные ④-двигатели.

    Эти исследования обширны Стандартные зонды довольно узкие, а рычаг давления и распределительный вал не в состоянии охватить всю разницу ширины в области кулачка Это делает невозможным определение правильного размера дифференциала

    В большинстве случаев на оболочке, поставляемой вместе с зондом, имеется регулировочная таблица клапанов . Она представлена и оформлена в виде таблицы ❶ Хорошо отрегулированный двигатель модели 2106 является достаточно надежной конструкцией

    Отрегулированные клапана Снижение шума двигателя, обеспечение максимальной отдачи и топливной экономичности Для достижения и поддержания максимальных характеристик, предусмотренных производителем, регулировки необходимо проводить с предпочтительной периодичностью 15 километров пробега

    Процедура корректировки на основе вышеуказанной информации клапанов Все действия могут быть выполнены владельцем автомобиля как в специализированном автосервисе, так и самостоятельно

    Мы также рекомендуем вам посмотреть

    Регулировка клапанов Ваз 2101-ВАЗ 2107 . Для

    Добро пожаловать! Адаптация клапанов — В настоящее время это неотъемлемая часть всех двигателей, не имеющих гидрокомпенсаторов Что такое гидрокомпенсаторы? Короче говоря, спасибо вам ним клапана Причины открытия и закрытия с наиболее равномерными зазорами чем клапана Теперь периодическая регулировка больше не требуется, кроме того, создается плавность работы, что делает работу двигателя более тихой и ровной, но сегодня мы поговорим не о гидрокомпенсаторах, а о регулировках клапанов О» классике » Семейные автомобили

    Комментарий. Для регулировки вам понадобятся следующие инструменты: сначала возьмите основной гаечный ключ, а также отвертки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в конце нужно запастись специальным ключом, чтобы провернуть коленвал! (Если специальный ключ отсутствует, вместо него в этом случае можно использовать головку «36»).

    Когда вам нужно регулировать клапана ? Клапан должен быть отрегулирован, когда:

    • Наличие стука в районе их расположения. клапана В каждом случае стук слышен только при работающем двигателе автомобиля
    • И поэтому их следует регулировать после завершения работ по снятию распределительного вала с автомобиля

    Комментарий. Обратите внимание на важную деталь при управлении автомобилем у клапанов Со временем появляются зазоры, которые не приводят к отказу двигателя, а только мешают работе, вызывая более быстрый износ деталей клапанного механизма!

    Как отрегулировать клапана на ВАЗ 2101-2107?

    1) Сначала снимите крышку головки блока. (Информацию о снятии крышки головки блока см. в статье «Регулировка уровня газораспределения по меткам» в разделе «Снятие» в параграфах 1-10).

    2) затем установите поршень четвертого цилиндра в положение ВМТ. (О том, как установить поршень четвертого цилиндра в положении vMT, см. статью «Установка поршня четвертого цилиндра в положении HMT»).

    3) затем установите «восьмую и шестую». клапан Но прежде чем начать их регулировать, проверьте, нужно ли их регулировать, например:

    1. Вставьте в зазор клапана Проверьте и посмотрите, как это будет происходить.

    Комментарий. Если вы вставляете зонд в щель, он должен входить туда с небольшим трудом, если он спокойно входит и выходит из щели, то в этом случае клапан Нужно приспособиться!

    4) Если клапана Если требуется регулировка:

    1. вставить «в шестой или восьмой». клапан Проверьте, а затем ключом, указанным под буквой «B», ослабьте контргайку.

    2. и в то же время поддерживать нужную вам разницу с помощью другой клавиши. в клапане , для этого отверните или затяните регулировочный винт, обозначенный буквой «a».

    3. после завершения затяните винт, указанный под буквой «B».

    5. Далее прочитайте заголовок «Последовательность регулировок». клапанов «, и отрегулируйте все оставшиеся клапана на вашем автомобиле.

    В каком порядке вы должны регулировать клапана ?

    Комментарий. Прежде чем приступить к обучению, запомните одну вещь, которая указана в инструкции, а сказано это, что коленчатый вал должен быть провернут на «180°», то есть в нижней части своего вращения! (Оборот коленчатого вала легко понять, следуя метке на радамове).

    1) начальная регулировка клапанов следует:

    1. от первого «шестого и восьмого». клапана .

    2. затем необходимо повернуть коленчатый вал по часовой стрелке ровно на 180° и затем отрегулировать «четвертый и седьмой». клапана .

    3. затем поверните коленчатый вал обратно по часовой стрелке на 180° и установите «первый и третий» в это время клапан .

    4. после завершения работы снова поверните коленчатый вал по часовой стрелке на 180°, а затем установите «второй и пятый». клапан .

    Важно! 1) не нарушать порядок корректировок клапанов !

    2) регулировка клапана должна производиться только при холодном двигателе!

    Для новичков! В: Как выглядит контроль зазора?

    Примечание: На фотографии показаны два типа зондов!

    Дополнительные видеоклипы: Специально для вас мы подготовили интересный видеоклип, посмотрев который вы узнаете, о каких корректировках идет речь в большинстве вопросов клапанов Скорее всего, они исчезнут, но если те же вопросы останутся, задайте их в комментариях в этом случае, и мы вам ответим.

    Регулировка клапанов ВАЗ «Классика»

    Первым автомобилем, сошедшим с конвейера Волжского автомобильного завода, стала модель ВАЗ-2101, после чего производитель выпустил ВАЗ-2107 еще 6 моделей. Все эти автомобили в народе называют «классическими» из-за особенностей компоновки. Все эти модели выпускались в кузове седан (за исключением 2102 и 2104 — которые являются универсалами), оснащались рядным 4-цилиндровым двигателем с продольным расположением и приводом на задние колеса.

    Примечательно, что на все эти автомобили устанавливались практически одинаковые двигатели. И хотя усовершенствования позволили изменить рабочие характеристики электростанций, их устройство оставалось прежним.

    Особенности времени

    Например, газораспределительный механизм — с верхним расположением. клапанов И распространение. Вал. Регулировка времени на двигателе осуществлялась с помощью цепи, и это характерно для всех моделей.

    Особенностью клапанного механизма является использование нажимных рычагов, второе название — рокеры. Они расположены между распределительным валом и концом шатуна клапана । То есть действие кулака. на клапан Он производится не напрямую, а через обмотку. Благодаря рычагу давления можно также регулировать теплоотдачу.

    Эта разница необходима для компенсации изменений геометрических параметров деталей клапанного механизма, вызванных нагревом, при котором металл расширяется. Если этого не сделать, то после нагрева электростанции произойдет нарушение фаз газораспределения. Если проще, то при нагревании в результате расширения металла. клапана Они не закрываются полностью, что приводит к потере компрессии и, как следствие, к потере мощности.

    В перечень работ по обслуживанию электростанций этих моделей входила такая операция, как регулировка клапанов । Это связано с конструктивными особенностями клапанного механизма. Во время работы рабочие поверхности торцевых клапана стираются от вращения распределительного вала и кулачка, что приводит к нарушению теплового зазора.

    К счастью, сама конструкция довольно проста, поэтому рабочие регулировки довольно просты и их можно выполнять руками. Важно знать только порядок работы и порядок корректировок клапанов О «классиках». E он примечателен тем, что управление Fa t одинаково у всех моделей, o процедура настройки. клапанов ВАЗ-2101 и, например, ВАЗ-2105 — одно и то же, только в ВАЗ-2107 оно немного отличается.

    Поскольку для большинства моделей операция проводится по идентификации, впереди будут все модели Lada, относящиеся к «классике».

    Первое и самое важное правило операции — выполнять ее только на холодном двигателе. Это связано с аналогичным расширением металла. Когда регулировка клапанов на ВАЗ-2102 или любой другой модели, операция не даст положительного результата, так как при остывании металл вернется к своей первоначальной форме и разница не станет нормой, а просто увеличится.

    Также важно знать, когда следует вносить коррективы клапанов Модель: ВАЗ-2105। Верным признаком того, что клапанный механизм вышел из строя, является звучный металлический стук из моторного отсека при работающем двигателе. Кроме того, его интенсивность изменяется пропорционально увеличению или уменьшению скорости.

    Регулировка клапанов ВАЗ-2104 необходимо выполнять каждый раз при проведении ремонтных работ с головкой блока, соответствующих снятию коллектора.

    Функции, уровни оборудования

    Все регулировочные работы выполняются в несколько этапов:

    1. Подготовительные работы, частичная деформация двигателя для обеспечения доступа к клапанному механизму;
    2. Регулировка;
    3. Сборка.

    Регулировка зазоров клапанов ВАЗ — 2106 осуществляется следующим оборудованием:

    • Набор концевиков и юбочных отворотов (обязательное наличие юбочных отворотов для 13 и 17);
    • Зонд для измерения расстояния;
    • Отвертка;
    • Ветоши;
    • Маркер.

    Об экзамене. Обследование и настройка производится с помощью зонда толщиной 0,15 мм. При этом обычный измерительный элемент не подходит, требуется специальный с увеличенной шириной.

    Отметим, что на всех моделях Лада Классик карбюраторы есть, кроме одной из модификаций 2107, поэтому рассмотрим, какие подготовительные работы необходимо провести перед выполнением регулировок. клапанов ВАЗ-2104 (карбюратор).

    Предварительная работа

    Поэтому двигатель охлаждается, а автомобиль ставится на подобную платформу и стабилизируется. Вы можете приступать к работе:

    1. Снимите крышку воздушного фильтра карбюратора и извлеките фильтр;
    2. Ослабляем винт крепления фильтра и снимаем его, предварительно отрезав ведущую к нему трубу;
    3. Снимите трос ручного управления с воздушным клапаном (подсосом) и отсоедините тягу дроссельной заслонки;
    4. Ослабьте крепежные винты клапанной крышки и завершите ее;
    5. Проверяем натяжение цепи (оно должно быть нормальным, в противном случае необходимо сначала отрегулировать натяжение);
    6. Снимите крышку распределителя (трамблера).

    Теперь необходимо установить поршень в 4-й цилиндр, в чем помогут метки, сделанные на коленях. Вал и крышка привода. Val, а также на оборудование распределительной долины и ее покрытие.

    Для этого можно использовать гаечный ключ соответствующего размера, которым необходимо повернуть колена. Прикрепите к винтам приводного шкива. Или используйте одно из ведущих колес. Для этого его следует вывесить с помощью домкрата, включить 4-ю передачу и медленно катить поднятое колесо. В то же время коробка передач обеспечивает вращение коленчатого вала. Однако для второго метода необходим помощник, так как контролировать совпадение точек будет сложно.

    Последовательность настройки

    Поэтому они соединили метки на распределительном валу и проверили их соответствие на коленях с наплывом на крышке. WERT। Кроме того, вы можете проверить правильность установки с помощью странника. Край их контакта должен быть направлен на высоковольтные провода 4-го цилиндра.

    Когда все метки совпадут, можно приступать к проверке и корректировке.

    Порядок регулировки клапанов ВАЗ — 2103 указана в таблице:

    Процесс регулировки клапанного механизма автомобиля ВАЗ «классика».
    Угол колена. ХраповикРегулируемые клапана
    08, 6
    1804, 7
    3601, 3
    5405, 2
    Проверка и регулировка

    В таблице показано, что после установки в 4-й цилиндр ВМТ выполняются проверки и регулировки 8 других регулировок. 6 клапанов . То есть:

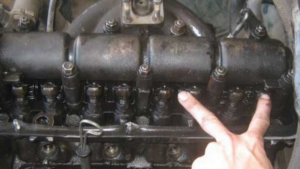

    1. Ищем 8-й клапан । Мы считаем это от ведущей шестерни. Вал, то есть с передней части двигателя. Результат оказался следующим 8 клапан – последний;
    2. Установите щуп между кулачком коромысла и распределительным валом. При нормальном зазоре он должен входить с небольшим возмущением между ними, т.е. иметь небольшое, но заметное сопротивление;
    3. Если измерительная пластина не удерживается или, наоборот, не испытывает сопротивления, выполняется регулировка;
    4. На боковой стороне коромысла находится гайка под ключ 17. Джо 13. Болт с головкой. Этот болт регулируется, а гайка предотвращает несанкционированное снятие регулятора. Для регулировки отпустите гайку на 17 и удерживайте болт вторым гаечным ключом. Затем поворачиваем этот болт, что позволяет изменять его длину и, соответственно, зазор между ним и рычагом. А поскольку вращение происходит на оси, разница меняется на другой стороне. Поворотом болта добиваемся необходимого зазора (щуп идет с усилием), удерживаем его в этом положении и надеваем на гайку.
    5. Мы проверяем правильность настройки. Если при затягивании контргаек болт все еще перемещается, а зазор нарушен, повторяем процедуры регулировки.
    6. Переходим к 6 клапану И мы делаем то же самое — проверяем зазор, если необходимо, регулируем его и снова проверяем.

    В нем описана процедура настройки клапанов Используйте одно положение коленчатого вала ВАЗ-2105 и два. клапанов . Но осталось еще 6 клапанов А согласно таблице — 3 положения коленчатого вала.

    Для размещения следующего два клапана -4-е и 7-е колени должны сгибаться. 180-градусный вал, соответствующий третьему цилиндру. В то же время неудобно проверять угол наклона гребней на нем. Вот где пригодится маркер. Дело в том, что 180 градусов. Вращение коленчатого вала соответствует углу зубчатого колеса в 90 градусов. То есть, в конце дела можно нанести 4 точки, удаленные на одинаковое расстояние по окружности, начиная с нулевого положения (ВМТ 4-го цилиндра).

    А затем по уже имеющимся меткам сначала выставляем угол коленчатого вала в 180 градусов. (4-я и 7-я проверка и регулировка-. клапана ), Затем 360 градусов. (1 и 3-й клапана ) И 540 градусов. (५ тыс. и २).

    После всех регулировочных работ мы устанавливаем снятые элементы на двигатель.

    Как настроить клапана на Ваз 2106

    Каждый механизм со временем изнашивается и требует отладки. То же самое можно сказать и о клапанах На автомобиле ВАЗ 2106. изначально их тепловая разница расположена правильно. Однако, когда двигатель работает, его значение постепенно изменяется.

    Со временем разница может стать меньше или больше. С уменьшением разницы клапана Они давят и тем самым нарушают герметичность. С большими промежутками клапана Они открыты не полностью.

    При возникновении проблемы вы услышите об этом. Двигатель начинает издавать характерный металлический звон, исходящий из верхней части. Об этом неприятном звуке люди просто говорят » » стук клапана » । На видео вы можете ясно услышать, как это звучит:

    Эксперты рекомендуют своевременно регулировать клапана Не дожидаясь проблем. Регулировка клапанов ВАЗ 2106 делается после 30 000 километров пробега. Это не помешает сделать после проведения ремонтных работ на двигателе. Это особенно важно при снятии головки блока.

    Вы можете проверять зазор каждые 10 000 км.

    Пошаговые инструкции

    Порядок регулировки клапанов ВАЗ 2106 следующий (таблица ниже):

    Порядок нумерации клапанов — От ветрового стекла до радиатора.

    В исходном положении регулируются клапана 6 и 8.

    Затем коленчатый вал регулируется на 180 градусов и следующая пара клапанов .

    Затем еще одна деталь: 360 градусов для регулировки следующей пары.

    И последнее вращение на 540 градусов для корректировки последней пары.

    Непосредственная работа выполняется следующим образом:

    1. Поместите машину в равномерно освещенное место. У вас должно быть достаточно места с обеих сторон двигателя. Вам придется работать в течение длительного времени, поэтому условия должны быть комфортными.
    2. Подождите, пока двигатель не остынет. Она не должна превышать температуру воздуха.
    3. Пока двигатель остывает, подготовьте набор инструментов: набор ключей, щуп, ключ для утолщения коленчатого вала, плоскую отвертку, новую прокладку для крышки. клапанов .
    4. Проверьте, как натянут ремень ГРМ. При необходимости отрегулируйте натяжение ремня.
    5. Откройте крышку воздушного фильтра и снимите сам фильтр.
    6. Отсоедините все форсунки от фильтра
    7. Снимите протекающий кабель.
    8. Снимите педаль акселератора Тяга
    9. Снимите крышку CBC.
    10. Для удобства также лучше снять крышку распределителя зажигания.
    11. Обычно, если ремень ГРМ натянут правильно, метка на шкиве и на сальнике должна совпадать. Посмотрите на это. Рядом с самой длинной меткой на распределителе должна быть метка шкива. На распределительном валу метка должна совпадать с выступом на клапанной крышке ваз. Если это не так, поверните коленчатый вал до совпадения меток. Так обеспечивается положение поршня в четвертом цилиндре на такте сжатия.
    12. Мы помещаем щуп немного выше обмотки под распредвалом Щуп должен проникать с трудом Когда он легко входит, нужно ослабить гайку на 17 на коромысле Затем гайка ослабляется на 13 Гайка затягивается на 17 и проводится новое измерение щупом Щуп должен прочно входить в зазор, но не должен изгибаться
    13. Мы корректируем оставшиеся пары клапанов Следуя описанной процедуре (последовательность регулировки и угол поворота коленчатого вала)
    14. Наконец, прокрутите коленчатый вал с помощью стартера и снова измерьте все зазоры, если регулировка правильная, затяните гайки
    15. Выполните сборку в обратном порядке и замените прокладку крышки клапанов .
    • Для правильной регулировки необходимо использовать специальные щупы, предназначенные для двигателя «Жигулей» Они отличаются от обычных большой шириной Поскольку стандартные щупы для современных двигателей маленькие, они не могут измерить всю ширину зазора В результате вы теряете возможность правильно измерить интервал
    • Если вам трудно запомнить последовательность установки и углы коленчатого вала, посмотрите на схему в корпусе щупа Обычно производители наносят ее прямо на щуп, что облегчает работу Если вам не повезло и вы не можете найти схему, вы можете просто распечатать эту статью и отнести ее в мастерскую
    • Наиболее подходящая температура для правильной регулировки — 20 градусов Цельсия Если регулировка выполняется зимой, двигатель можно легко прогреть до указанной температуры
    • Чтобы упростить некоторые регулировки, в распределителях для этого используются ползунки, снимите крышку и следуйте за ползунком на распределителе Степень поворота ползунка здесь различна для каждой следующей пары клапанов Ползунок регулируется после четверти оборота (или 90 защитных дорожек можно сделать независимо от цвета или мела
    • Если в качестве топлива вы используете газ, интервал должен быть установлен немного выше, чем обычно

    Вот как сделать простую и легкую регулировку клапанов ④ Своими руками на 2106 И хотя большинство автомобилистов доверяют эту работу специалистам на АЗС, вы регулируете их клапана Вы можете сделать это самостоятельно Двигатель работает тише и эффективнее, если отрегулировать клапаны Процесс занимает некоторое время, но вы сэкономите значительную сумму, если сделаете все это самостоятельно

    ❶ Комментарии поддерживаются

    Вам может быть интересно:

    Регулировка клапанов Двигатель, процедура регулировки «сделай сам

    Возможно, каждый владелец автомобиля должен иметь возможность регулировать себя самостоятельно клапана на силовом агрегате, так как эта простая процедура позволяет значительно сэкономить на бесперебойной работе двигателя внутреннего сгорания и обеспечить правильную регулировку клапанов Помоги себе сам настроить Двигатель, чтобы его работа была сравнима с работой швейцарских часов

    Каждый цилиндр двигателя имеет несколько клапанов (два или более) поэтому из-за постоянного воздействия высокого давления и температуры зазоры между металлическими деталями клапанной системы подлежат периодической регулировке до регулировки зазора клапанов Блок питания должен быть полностью охлажден, затем необходимо использовать набор щупов для проверки интервала клапанов . Зазор в клапанном механизме следует проверять каждые 20-30 тысяч километров пробега Данные о зазоре можно найти в технической книге автомобиля или в специальных справочниках.

    Следует отметить, что интервалы впуска и выпуска. клапанов Существуют различные размеры, которые необходимо учитывать при настройке клапанов прошла правильно.

    Май Байя, настройка Специальный регулировочный пистолет для коромысел. На некоторых моделях автомобилей регулировка может осуществляться с помощью головки специального регулировочного винта. Необходимо использовать фиксированный гаечный ключ. Очень важно все сделать правильно. Процесс настройки Рассмотрим пример ВАЗ 2107.

    Перед проведением регулировок необходимо вынуть свечу зажигания из цилиндра (для этого нужен специальный ключ), затем снять воздушный фильтр, крышку головки блока цилиндров и крышку ГРМ (количество элементов, демонтаж которых зависит от модели автомобиля). Перед нами открывается весь механизм распределения газа. Выполняйте корректировки как можно эффективнее клапанов необходимо оценить расширение временного ряда. Когда она станет блестящей, цепь необходимо натянуть.

    Процесс начинается с вывода первого поршня двигателя, который находится в начальном состоянии сжатия (ВМТ). Для этого необходимо найти и совместить длинную выдержку и метку на шкиве коленчатого вала на вашем корпусе (выдержка на шестернях распределительного механизма должна совпадать с меткой на корпусе). Для регулировки вам понадобится набор щупов и гаечные ключи на «13» и «17». Непосредственно сам процесс:

    1. В положении установки устройства можно регулировать тепловые интервалы 6 и 8 клапанов .
    2. Проверьте зазоры с помощью щупов, которые мы помещаем между витками. клапана И горстка. В идеале он должен входить с небольшим усилием, в данном случае регулировка. клапану Нет необходимости. Если зонд соскальзывает или не входит в – клапан Нужно приспособиться.
    3. Берем ключ от » 17 » и отправляем взломщика замков.
    4. Ключом » 13 » регулируем клапанный механизм.
    5. После регулировки зазора необходимо удерживать болт для регулировки ключом «13» и затянуть затвор замка ключом «17».
    6. После затягивания контргайки необходимо проверить щуп с датчиком и при необходимости отрегулировать его.
    7. После регулировки второго клапана Необходимо повернуть коленчатый вал по часовой стрелке на 1800. В этом положении интервал установлен на 4 и 7 клапанах .
    8. При следующей толщине коленчатого вала 3600 от начального положения регулируется еще 1 3 клапана , а при повороте на 5700 — 2 и 5.
    9. Все операции выполняются аналогично настройке 6 и 8 клапанов .

    Запуск БП после операции позволяет судить о том, насколько правильно она была выполнена. В этом случае качество настройки клапанов Необходимо оценить различные режимы работы двигателя.

    Что нужно знать, чтобы правильно измерить разницу

    Клапанный механизм устанавливается только после установки поршневого цилиндра в положение vMT, при этом оба цилиндра находятся в закрытом положении клапанов (впуск и выпуск). В этом случае коромысла могут свободно перемещаться. Для регулировки необходимо ослабить контрнаправляющую регулировочного винта с помощью ключа, который откладывается после выполнения операции настройки । Здесь стоит быть предельно внимательным, так как неправильная затяжка может изменить размер зазора в большую или меньшую сторону. Поэтому очень важно крепко затянуть контргайку, а затем снова обратить внимание на размер зазора. Поэтому необходимо проверить все цилиндры.

    Для более точной сборки обязательно используйте специальный гаечный ключ или рукоятку пусковой рукоятки.

    Более эффективный и действенный способ настройки Регулировка клапанных механизмов агрегата осуществляется с помощью устройства, представляющего собой специальную рейку, в которой закреплен индикатор. Например, настройка Он заменяет ручной гораздо точнее, так как при использовании торца учитываются все дефекты на поверхности регулируемых деталей.

    Для механической регулировки, помимо снятия крышки CBC, необходимо также снять привод педали акселератора, защитный щиток распределителя зажигания, шланг перепуска газов из картера и, для карбюраторного автомобиля, «горшок карбюратора». ।

    С помощью специального ключа необходимо прокрутить коленчатый вал до совмещения вкручивания распределительного вала (это описано выше). Чтобы облегчить этот процесс, вы можете использовать маркер светлого цвета, чтобы сделать пометки через каждые 90 градусов на звездочке распределительного вала. Затем мы устанавливаем рельс устройства на испытании клапан И мы фиксируем в стабильном состоянии. Мы дали ему индикатор и поставили ногу на край регулируемого клапана । Для правильного выполнения этой процедуры вам понадобится специальная розетка, которую нужно зажать и потянуть за кулачок (подойдет и обычный гаечный ключ). В результате сигнал индикатора должен отклоняться на 52 деления. Если они несколько завышены или переоценены, необходимы корректировки клапана И тогда все становится очень просто:

    • С помощью ключа на 17 на регулировочном винте допускается зенковка;
    • Интервал регулируется с помощью 13 кнопок, а все сигналы четко отображаются на шкале дисплея;
    • Проверяется настройка и задерживается каунтогаз;
    • В конце этапа требуется повторная проверка правильности настройки механизма клапанов .

    Как видите, такая регулировка намного точнее и проще. Однако не стоит забывать, что высококвалифицированный специалист выполняет это на высоком уровне и проводит стандартные проверки. Наконец, следует подчеркнуть, что большинство наборов датчиков включают регулировочную диаграмму, содержащую данные о распределении и углах поворота коленчатого вала, которые указывают на количество цилиндров и клапанов .

    Регулировка клапанов Двигатель с автомобилем

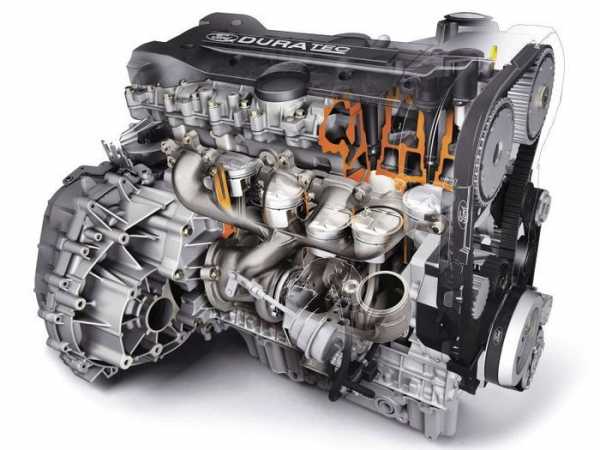

    Механизм газораспределения (или сокращенное время) четырехтактного агрегата необходим для обеспечения полных рабочих циклов: Впуск, сжатие горючей смеси, рабочий цикл поршня и выброс отработавших газов. После завершения правильной настройки клапанов Тогда у вас не будет проблем со временем: иначе нарушится синхронизация цилиндров, и двигатель не сможет работать с максимальной эффективностью.

    Симптомы нерешенного клапанов

    Их существует множество. Один из них — громкий металлический стук в двигателе. Шум усиливается при нагрузке на двигатель и может сопровождаться запахом сгорания. С нераскрытыми клапанах цилиндров, компрессия только падает — это можно определить с помощью компрессометра. Двигатель TRIT — его вибрация наблюдается на низких оборотах, он не развивает полной мощности: наблюдается вялое ускорение и повышенный расход топлива. Все эти признаки указывают на то, что механизм доставки не работает должным образом: Мы должны регулировать клапана । Что будет? Выше-ниже.

    Для чего нужна корректировка? клапанов

    Правильно отрегулированные интервалы гарантируют стабильную работу устройства на низких и высоких скоростях. В этом случае сохраняются лучшие технологии и экономия топлива двигателя. Однако возникает вопрос: зачем нужен зазор? в клапанах ? Дело в том, что они закрываются благодаря специальной пружине, которая упирается в кулак. Чтобы он не мог нарушить его завершение клапану необходимо определить определенную разницу. И здесь необходимо учитывать нагрев бруса. клапана (впускной на 300-400, шаг до 700-900 градусов), что приводит к увеличению его длины, когда распредвал находится вверху, он воздействует непосредственно или через шток на шток, что приводит к повышенному износу, для того чтобы предотвратить такое развитие событий, конец клапана В некоторых моделях автомобилей «стакан» закрыт: между ним и кулаком распредвала расположены регулировочные диски В других моделях автомобилей имеются рокеры: Затем производится регулировка между металлическими частями с помощью винтов и счетчиков.

    Компенсация

    Эти устройства сегодня устанавливаются на большинство автомобилей Гидраки устанавливаются на двигатели с более чем двумя клапанов На одном цилиндре эти продукты «самоподбирают» желаемую разницу в клапанах И они гарантируют лучшее время в любых условиях без регулировки Некоторые водители, однако, не без оснований считают традиционный механизм газораспределения более надежным при регулярной проверке величины зазора Дело в том, что компенсаторы ломаются

    В случае неисправности гидрокомпенсатора они начинают стучать, что вызывает стук и как с ним бороться, читайте здесь

    Как отрегулировать клапана

    Все процедуры следует выполнять только на холодном двигателе Это делается для того, чтобы результаты NSC оставались стандартными: Что это за производители Стоит отметить, что процедура регулировки. клапанов У каждого автомобиля она своя: ее можно найти в руководстве по эксплуатации автомобиля или соответствующей литературе Процедура осуществляется путем вкручивания или выкручивания специальных регулировочных винтов или выбора плоских мишеней Каждый из этих вариантов рассматривается отдельно

    С помощью специальных инструментов

    Регулировка клапанов Двигатель обслуживается с помощью набора щупов или специальной рейки и индикатора Оба метода достаточно обширны: первый характеризуется простотой и доступностью, требует минимальных финансовых и временных затрат Для применения второго метода необходимо приобрести прибор и специальный инструмент

    Регулировка с помощью зонда и измерительного прибора

    Подобный способ настройки Это время отмечено российскими автомобилями с задним приводом («классика») алгоритмом действий:

    1. Снимите корпус воздушного фильтра и отсоедините все шланги, кабели и рычаги от клапанной крышки, чтобы слегка провернуть кривошип двигателя, вытащите свечу зажигания
    2. Снимите клапанную крышку и переднюю часть ремня ГРМ (если присутствует, может быть цепь
    3. Установите поршень цилиндра, с которого будет начинаться процесс (например, в жигулевской «классике» это 4-й), в верхнюю мертвую точку: клапаны Будет находиться в закрытом положении
    4. Обратите внимание на метку на шкиве вала двигателя и включайте его до тех пор, пока БКС не совпадет с экспозицией на нижней передней крышке Точка темного цвета на звездочке вала ГРМ также должна совпадать с меткой на его «станине» (корпусе)
    5. Удерживайте регулировочное посвящение открытым ключом и одновременно ослабьте контргайку Далее необходимо использовать набор щупов для регулировки клапанов । Выберите нужную тонкую пластину, поместите ее между коромыслом и стержнем клапана । Проконсультируйтесь с генералом. настройке Выполняется с небольшим трением Величина интервала должна быть отрегулирована в соответствии с таблицей, которая является отдельной для каждой машины (для 2101-07-0,15 мм Теперь затяните контргайку и снова проверьте зазоры, при необходимости повторите процедуру Соблюдайте последовательность регулировки клапанов Например, для «классиков» Ваз: 8-6, 4-7, 1-3, 5-2
    Регулировка промывки

    Подобная настройка Этот момент более характерен для переднеприводных автомобилей, для его получения необходимо:

    1. Снять крышку клапанов .
    2. Поверните блок двигателя, шкив зубчатого ремня и коленчатый вал по часовой стрелке и отрегулируйте их. В результате первый поршень находится в положении TDC.
    3. Определите зазор между шайбой и кулачком распределительного вала (они первые, если смотреть со стороны шкива).
    4. Выберите вторую шайбу, если зазор большой или маленький (каждая имеет аналогичную маркировку, если нет, используйте штангенциркуль или лучше микрометр).
    5. После установки шайбы снова проверьте зазоры: допустимое отклонение не должно превышать 0, 05 мм в обоих направлениях.
    6. Не забывайте, что эвакуация для впуска и выпуска является клапанов Отдельный — этот параметр должен быть получен из инструкции по эксплуатации конкретного автомобиля.
    Регулировка с помощью индикаторов и направляющих

    Этот метод считается более точным и был особенно популярен в советское время. Этот метод регулировки подходит для двигателей, находящихся в эксплуатации длительное время, так как устройство и направляющие при измерении учитывают износ поверхностей деталей. Порядок проведения процедуры:

    1. Снимите клапанную крышку, предварительно отсоединив рычаг и трос.
    2. Прокрутите вал двигателя до совпадения меток, так же, как вы делали это при регулировке. клапанов с помощью щупа.
    3. Возьмите рейку и закрепите ее на головке распределительного вала (крепится на шпильках корпуса «постели»). Есть один маленький нюанс: не нужно полностью закручивать все 3 гайки крепления рельса, иначе он будет болтаться. Сначала заверните крайние метизы, а затем ослабьте средний винт, пока рельс не станет неподвижным.
    4. Возьмите циферблатный манометр, прикрепите его к рейке и поместите основание устройства на боковую сторону кулачка. клапана .
    5. Возьмитесь за кулачок с помощью ручки, входящей в комплект, и потяните его вверх: Игла индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если нет, вам необходимо отрегулировать клапан Один из двух вышеупомянутых методов.

    Последствия неправильной настройки клапанов

    Если настройка Если описываемое время вырабатывается элементами неправильно, эффективность работы двигателя значительно снижается. Даже при недостаточном зазоре клапана И ваше седло будет перегружено, что приведет к выгоранию. При увеличении зазора в кабине слышен неприятный металлический стук, а производительность силового агрегата снижается. В любой ситуации результат неправильной или преждевременной регулировки клапанов время будут выходить из строя детали, что приведет к значительным финансовым затратам.

    Как отрегулировать клапана , если стоит ГБО

    Если двигатель работает на жидком топливе, температура составит клапанов Достигает 350, а «тарелки» — 900 градусов. При использовании газа в качестве топлива этот параметр увеличивается на 50-70 градусов. Сам по себе такой рост не опасен: клапан Не горит и не ломается. Неправильная регулировка системы питания является основным риском при образовании обедненной смеси. В этом случае температура поверхности клапанов Поднимается до 200-250 градусов, что приводит к перегоранию. клапанов . Вывод: использование газа на время не опасно, но необходимо обращать внимание на качество смеси.

    Как часто вносятся корректировки?

    Если говорить о пробеге, то он составляет 20-30 тысяч километров. Регулировка теплового зазора клапанов Потеря мощности через глушитель, повышенный расход топлива и черный дым должны появиться и в этом случае (не ждите появления первых симптомов). Процедуру лучше всего проводить в автосервисе, но если у вас есть подходящее оборудование, инструменты и опыт, ее можно выполнить и в своем гараже.

    Регулировка клапанов двигателя

    В этой статье вы узнаете, как настроить интервал клапанов И научиться ремонтировать клапана двигателя самому.

    1. почему и как регулируется клапан?

    Как вы уже слышали, каждый цилиндр имеет выпускное и впускное отверстие клапан . Впускной клапан Горючая смесь и несет ответственность за получение диплома клапан Для получения отработанного газа. Открываться и закрываться вовремя клапанов Механизм газораспределения (или клапанный механизм) реагирует.

    Регулировка клапанов Очень важный процесс, так как при неправильной задержке эффективность работы двигателя значительно снизится, не говоря уже о том, что это скажется на ресурсе двигателя.

    1.1। Что делать, если есть небольшие зазоры. клапанов ?

    Маленькие зазоры клапанов Приведет к ожогу седла клапанов .

    1.2। Что делать, если есть большие пробелы клапанов ?

    Большие зазоры клапанов Приведет к незавершенному открытию клапанов Что повлияет на работу двигателя. Интервал будет увеличен клапанов Его можно узнать по характерному металлическому стуку. Шум в двигателе может указывать на неисправность ГРМ.

    1.3। Как часто вам необходимо регулировать клапана ?

    Клапан регулируется каждые 20-30 тыс. км. В соответствии с руководством и управлением техническим обслуживанием автомобиля.

    Мы рассмотрим тепловой интервал для регулировки на примере. клапанов Автомобили Vaz. Как правило, для поступления и выпуска клапанов Тепловые зазоры различны.

    2. регулирование зазоров клапанов двигателя ВАЗ.

    Регулировку клапанов Проводится на холодном двигателе. Для проверки теплового зазора используйте специальный прибор — плоский щуп. Вы можете отрегулировать тепловой зазор Вы можете повернуть регулировочные винты корзины клапанов (Или головки регулировочных винтов на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 2110).

    3. последовательность регулировки зазора клапанов двигателя

    Перед началом регулировки установите поршень цилиндра в ВМТ (верхнюю мертвую точку) при ходе сцепления. При такой ситуации оба клапана Регулируемый цилиндр должен быть закрыт, а рокеры этого клапанов должны свободно колебаться в пределах интервала.

    Затем медленно ослабьте контргайку на регулировочном винте или болте. Используя плоский щуп и регулируя винт, установите необходимый зазор, а затем затяните контргайку.

    «Убедитесь, что при затягивании контргайки установленный зазор не изменяется».

    После затягивания контргайки необходимо еще раз проверить разницу температур. Используйте щупы для проверки различий. Зонд должен испытывать легкое усилие, если такого ощущения не возникает и он идет слишком легко или слишком тяжело, то необходимо отрегулировать интервал.

    Для регулировки теплового зазора в состоянии покоя клапанах необходимо повернуть коленчатый вал на пол-оборота. При регулировке необходимо учитывать цилиндры двигателя (1-3-4-2). Поверните коленчатый вал с помощью крепежных винтов на плоти привода генератора.

    4. Самодельная регулировка клапанов для двигателей ВАЗ

    Проверьте зазоры между рычагом и кулачком распределительного вала: 1 — щуп; 2 — регулировка винта; 3 — контррегулировка регулировочного винта.

    5. коэффициент корректировки клапанов

    1. Поворачивайте коленчатый вал по часовой стрелке до тех пор, пока смещение на звездочке распределительного вала не совпадет с надписью на корпусе подшипника. В этой ситуации интервал регулируется градуировкой клапана 4 цилиндра и впуск клапана Третий цилиндр (т.е. 8 и 6 кулаков).
    2. Зажмите регулировочный винт рычага гаечным ключом и в это время ослабьте контргайку с помощью другого ключа. Установите необходимый зазор с помощью регулировочного винта и затяните контргайку. Щуп должен входить в зазор с небольшим сопротивлением. На двигателях ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловой интервал регулируется регулировкой шайб.
    3. После регулировки зазоров в клапанном механизме запустите двигатель и внимательно послушайте его в различных режимах работы. При регулировке клапанов следует учесть, что клапана Должен быть потерян должным образом (что за помол клапанов ), причем интервалы не должны превышать допустимые.

    Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам стоит прочитать статью об устройстве газораспределительного механизма.

Источник: https://www.cssapemaster.ru/kak-nastroit-klapana-na-mopede

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT | Как настроить что угодно, лучшие инструкции
