«Девятый Шерхан» и его опции

Сигнализация Sharkan 9, также известная как Magikar 9, продается с 2008 года. Рассматриваемая система оснащена возможностью автоматического запуска, также используется турботаймер. Правда, турботаймер работает по принципу «активировать зажигание после отключения», что характерно для многих систем безопасности в бюджетном классе. В остальном к сигнализации Sharkan 9 претензий быть не может: Он предназначен для контроля включения нейтралов, а управление двигателем осуществляется с помощью такрографа. Кроме того, сигнализация указанной модели может быть подключена к подъемнику путем выбора одной из прошивок с помощью перемычек. Более подробно об этих деталях рассказывается далее. Учитесь с умом.

Как использовать автозапуск и турботаймер

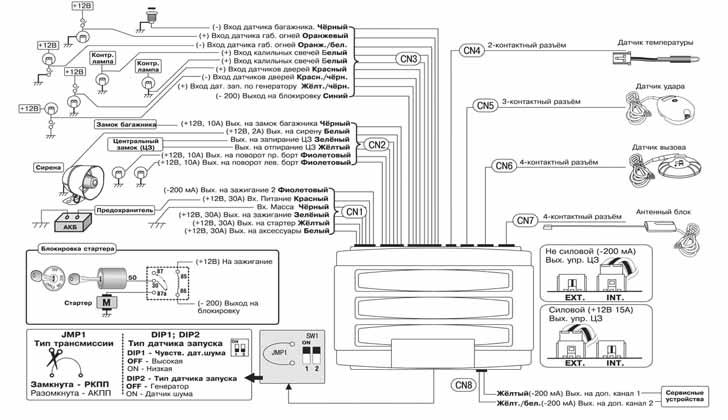

Сразу же рассмотрим, как выглядит сигнальная цепь:

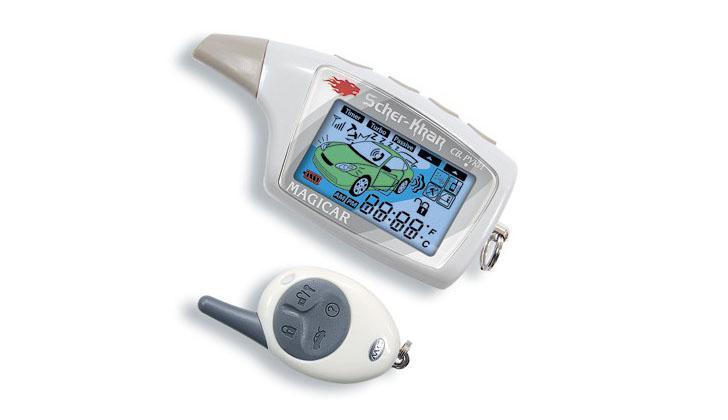

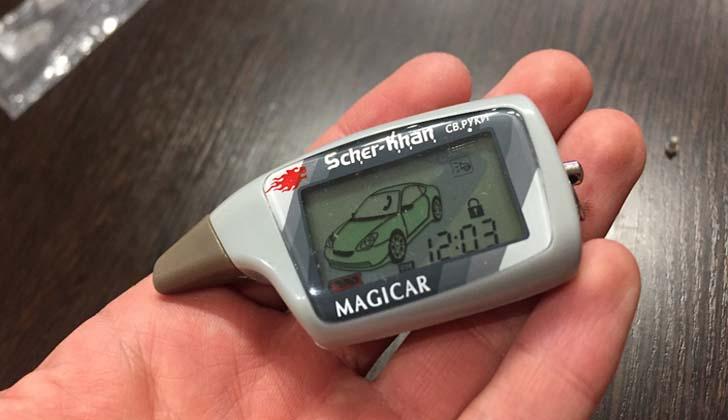

Главный и дополнительный главный Магикар

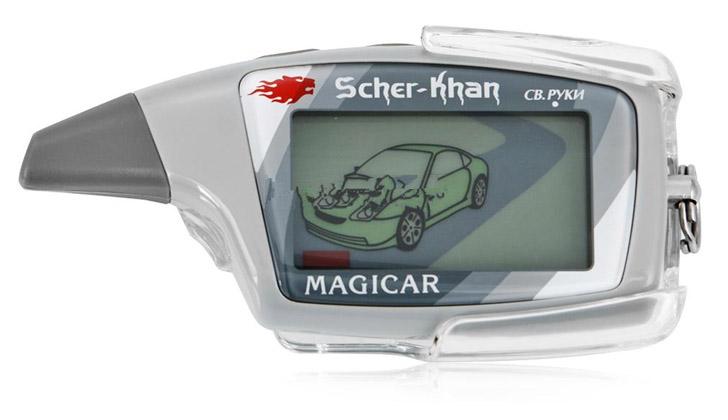

Дисплей главного ключа, показанный на фотографии, может отображать тревожное сообщение. Его конструкция предусматривает наличие звукового модуля, а также вибрации. Интересно, что Turbotemer может автоматически выбирать время работы. Согласно инструкции для этого, кабель от разъема CN4 подключается к Tacracker, а затем необходимо правильно запрограммировать его. Другие особенности рассматриваются далее.

Основные функции и особенности

Мы перечислим основные функции нашей автоматической сигнализации:

  • Возможно подключение шин Can (кабели Can-L и Can-H);
  • Режим Slave, в котором система управляет стандартным модулем защиты, также реализован, но только если соединение с Can-колесом установлено без ошибок;
  • Запуск двигателя может быть дистанционно управляемым или автоматическим;
  • Для управления Scher Khan Magikar 9 через брелок можно использовать различные сигналы;
  • Основной брелок показывает температуру в салоне, а также напряжение боя;
  • Сразу после активации турботаймера можно включить режим безопасности;
  • Дальность действия сигналов устрашения составляет 2 км.

Было установлено, что система Sher Khan Magikar 9 очень экономно расходует заряд батареи, установленной в брелоке. Не только из-за отсутствия диалоговых окон, но и из-за присутствующей технологии энергосбережения.

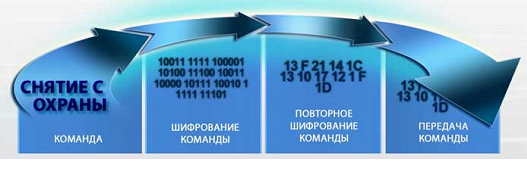

Односторонний код, функциональный принцип

А одноразовый код под названием Magic Code Pro еще никому не удавалось взломать.

При использовании любого брелока активируется режим «Свободные руки», и система автоматически блокирует защиту, когда вы отходите от автомобиля. Снятие с защиты в этом случае также приводит к автоматизации. Еще один признак рассматриваемой модели — управление центральным замком и наличие режима «Комфорт». Вы можете установить реле, которое может коммутировать ток в цепях дополнительных элементов центральной комиссии управления и подключается к релейному кабелю «1» (разъем CN9). Время работы реле устанавливается программно.

Полнота исходного множества

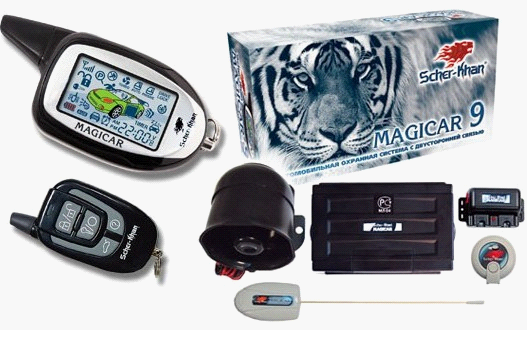

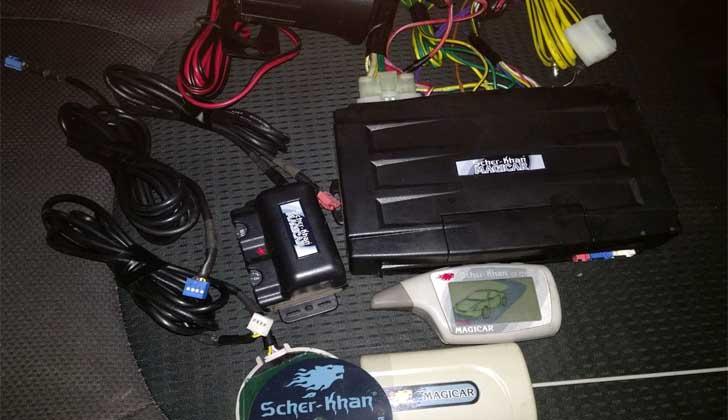

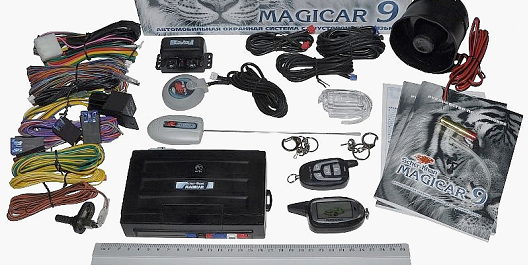

Базовый набор содержит элементы, показанные на фото:

Все элементы множества магия

Мы перечисляем эти товары:

  • Инструкции по эксплуатации и инструкции по монтажу;
  • Главный квартал Шер Хан Магикар 9;
  • Пара брелоков и следующие датчики: Датчик удара, Водитель, Вызов температуры двигателя;
  • Антенный модуль;
  • Реле и его клемма;
  • Сирена;
  • Конец «Капоте»;
  • Соединительные кабели для следующих разъемов: CN1, 2, 3, 4, 8, 9, 11;
  • Наклейка для датчиков вызова (2 шт.), Наклейка под антенный блок, Наклейка на стекло (2 шт.)।

Продавец может что-то добавить, но все перечисленные детали должны присутствовать. Поэтому набор называется «Базовый».

Вот список, приведенный в руководстве пользователя. При покупке проверьте как комплектность, так и надежность изоляции проводов. Последнее важно, так как предыдущее использование товара приносит ряд недостатков: наличие мелких проводов, царапин и т.д. Хороший выбор!

Попробуйте запрограммировать сигнализацию

Согласно инструкции, всего имеется два регулировочных столика. опций. Каждый из них будет несложно увеличить. Программирование легко осуществляется с помощью основного и дополнительных ключей FOB:

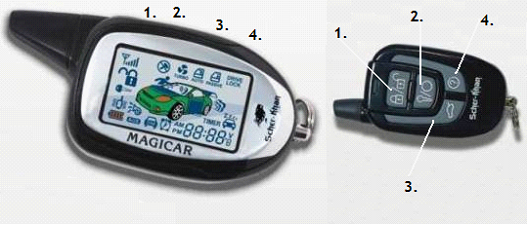

Цифровое обозначение ключевых стержневых ключей

Вход в режим программирования осуществляется следующим образом:

  1. Нажмите клавиши 1+4 или 2+4 на 2 секунды (выбор первой или второй таблицы) ;
  2. Выберите номер с помощью короткого нажатия на кнопку 4 опции;
  3. После того как прозвучит сигнал, выберите значение — нажмите соответствующую кнопку (от 1 до 4).

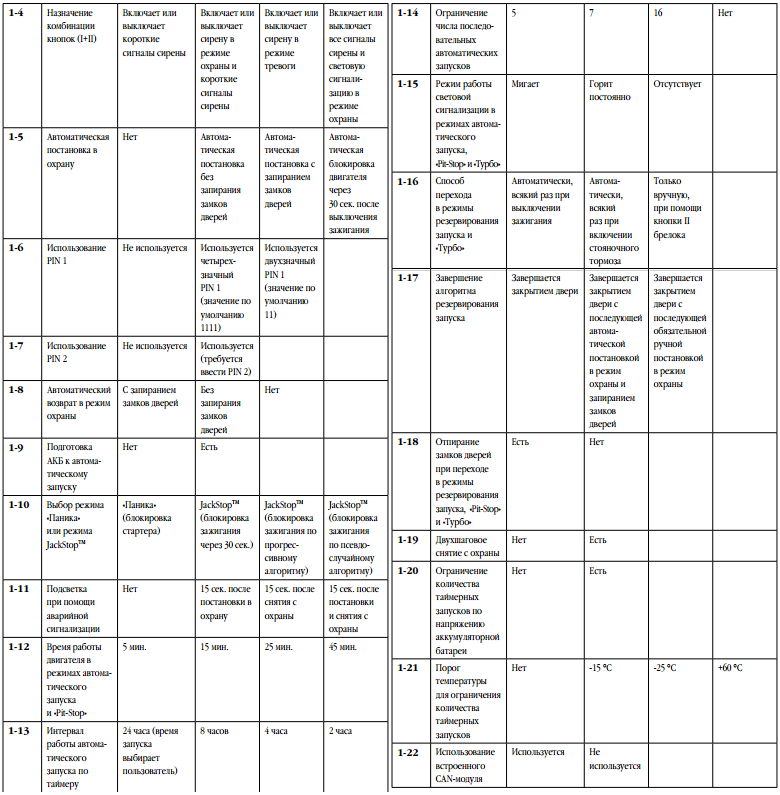

Ниже показано, как выглядят обе таблицы.

Сразу же посмотрите на сервировочный столик опций:

Пользовательские опции Магикар 9

В дополнение ко всему вышеперечисленному, во время установки можно выбрать, какая версия будет установлена в блоке управления:

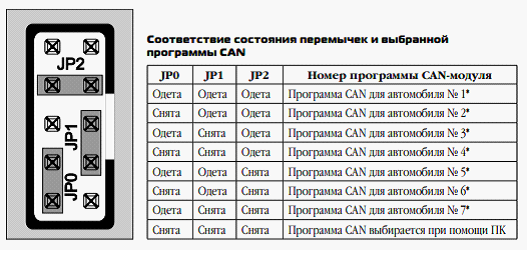

Установка перемычек на главном блоке

Выбор осуществляется путем установки перемычек. На корпусе главного модуля напечатана таблица с моделью автомобиля и соответствующими номерами.

Сигнализация «Шерхан Магикар 5»: как настроить автозапуск? Scher-Khan Magicar 5: отзывы экспертов

Противоугонные системы сегодня очень популярны среди владельцев различных транспортных средств. Благодаря новейшим разработкам высокотехнологичные автомобильные сигналы доказывают свою эффективность. Их установка делает использование автомобиля безопасным и комфортным.

Сигнализация & laquo;Шерхан магикар 5& raquo;; Как настроить автозапуск, каковы основные особенности представленной системы, отзывы экспертов помогают разобраться. После прочтения инструкций производителя, а также рекомендаций экспертов не остается сомнений в безопасности вашего автомобиля.

Основная характеристика

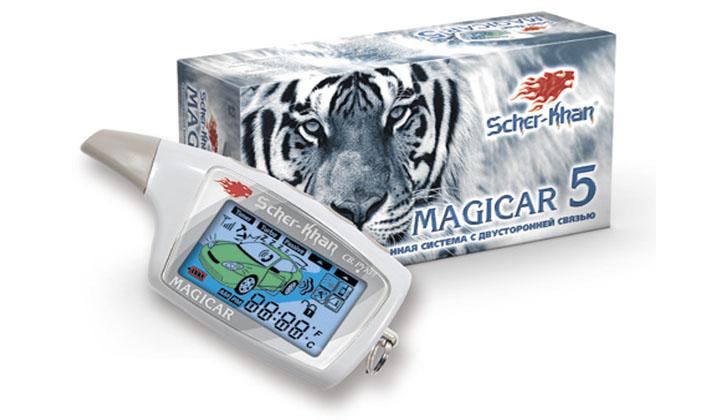

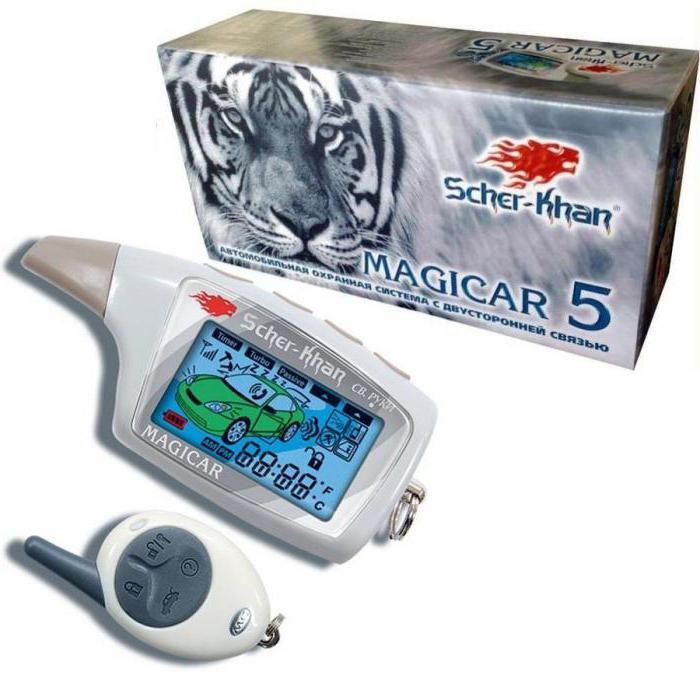

Автоматическая сигнализация & laquo;Шерхан Магикар 5& raquo;, инструкцию которой пользователь должен изучить перед началом работы, является обязательной противоугонной системой. Он известен своей универсальностью и надежностью. Программное обеспечение сигнализации совместимо практически со всеми трансмиссиями, установленными в современных автомобилях.

Эксперты утверждают, что это одна из самых надежных и эффективных систем, представленных сегодня на рынке автомобильной продукции. & laquo;Шерханский магикар 5& raquo; создан на основе двусторонней связи с транспортным средством. Информация о его состоянии отображается на дисплее жидкокристаллической клавиши. Понятный пользовательский интерфейс и простые настройки позволяют пользователю полностью контролировать состояние систем своего автомобиля.

Как настроить автоматический запуск сигнализации Sherkhan Magikar 5

Сигнализация & laquo;Шаркан Магикар 5& raquo;, инструкция которой позволяет полностью использовать имеющиеся функции, представляет собой полный перечень встроенных программ. Они позволяют повысить безопасность автомобиля, водителя и всех участников дорожного движения. Некоторые программы повышают удобство использования автомобиля. К ним относится, прежде всего, функция запуска автомобиля. Однако это далеко не единственная программа, повышающая комфорт водителя.

Каждый владелец автомобиля может выбрать для себя определенный набор определенной последовательности. Для этого важно внимательно изучить инструкцию, а также получить консультацию специалиста. Это позволит выделить наиболее подходящий список системных функций.

Специальные возможности

Схема подключения & laquo;Шерхан магикар 5& raquo; включена в инструкцию производителя, которая идет в комплекте с устройством. Это достаточно сложно. Сигнализация предполагает установку в моторном отсеке автомобиля. Для того чтобы все системы работали правильно, лучше доверить эту работу специалисту. Только в этом случае вы можете быть уверены, что он будет работать безупречно. Специализированные компании предоставляют гарантии на установку компонентов автоматической сигнализации.

Sharkan magic 5 инструкция

& laquo;Шерхан магикар 5& raquo; совместим с бензиновыми и дизельными двигателями. Его универсальность позволяет устанавливать его практически на все современные машины. Ограничение, установленное производителем, накладывает напряжение только на электропроводку. Оно должно быть 12 В. Это обеспечивает стабильную работу всех компонентов системы.

Компьютер, установленный в автомобиле, собирает сигналы от датчиков. Они устанавливаются в основных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на брелок своего владельца. Пульт дистанционного управления оснащен жидкокристаллическим дисплеем.

Это позволяет водителю понять, в каком состоянии находится система его автомобиля в данный момент. При необходимости он отдает командную программу дистанционно. Дальность открытой площадки составляет около 1,5 км. Автомобиль должен быть припаркован на открытой площадке. Дома ветки и другие препятствия могут задерживать сигнал и уменьшать радиус действия. Водитель должен иметь возможность видеть свой автомобиль.

Отзывы экспертов

Сигнализация & laquo;Шерхан магикар 5& raquo; имеет много преимуществ. Высокая технологичность, простота использования делают его востребованным. Эксперты утверждают, что при правильной установке эта система характеризуется высокой надежностью. Все датчики имеют специальный класс защиты. Антенна и процессор также полностью защищены от несанкционированного проникновения. При желании монтаж системы можно выполнить самостоятельно. Однако эксперты утверждают, что вероятность ошибки сделал пользователь. Это нарушает надежность оборудования.

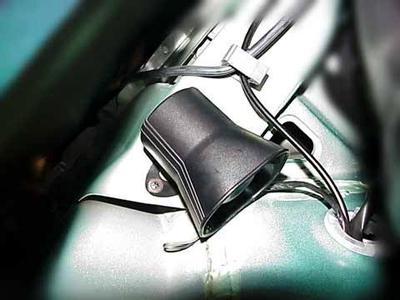

В машинном отделении установлена громкая сирена. В его работе практически не бывает сбоев. Все компоненты системы были созданы с учетом последних научных разработок. Благодаря уникальным стандартам, используемым при разработке и производстве сигнализаций, & laquo;Шерхан магикар 5& raquo; считается одной из самых передовых интеллектуальных систем безопасности. Все компоненты проверяются на всех этапах производства, в процессе изготовления. Это обеспечивает высокую надежность системы.

Электрическая схема Sharkan magicar 5

& laquo;Шаркан Магикар 5& raquo;, цена которого составляет около 5-6 тысяч рублей, относится к среднему сегменту охранной продукции. Этот продукт доступен практически всем. Отдельно брелок с ЖК-дисплеем можно приобрести за 1,2-1,4 тысячи рублей. К ним также продаются отдельно съемные чехлы. Их стоимость составляет около 300 рублей. Они позволяют защитить пульт дистанционного управления от царапин. Наличие дополнительных элементов сигнализации представленной сигнализации позволяет каждому автовладельцу обновить свою охранную систему.

Начало работы

Сигнализация & laquo;Шерхан магикар 5& raquo;, установка и эксплуатация которой должны осуществляться в точности с рекомендациями производителя, считается простой, понятной системой. Перед началом работы внимательно ознакомьтесь со всеми положениями руководства. Эксперты рекомендуют сразу выделять функции, которыми будет пользоваться водитель. Это облегчает сохранение и управление устройством. После выполнения этого задания можно приступать к работе с системой безопасности.

Шаркан магикар 5 Цена

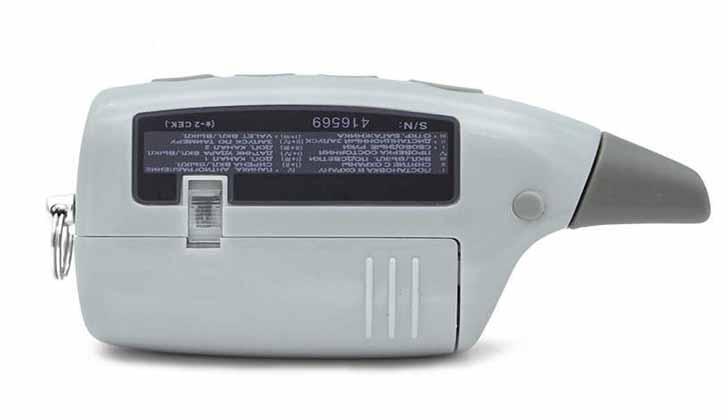

Сначала необходимо вставить батарею в панель управления. В комплекте с ним идет кольцо для ключей. После установки вы можете включить пульт дистанционного управления. Он имеет 4 кнопки и дисплей. В набор функций входит вибрация, автоматическое освещение. На экран выводится информация о состоянии аккумулятора и показатели температуры в салоне автомобиля.

Нажимая определенные комбинации из имеющихся 4 кнопок, вы можете задавать различные команды блока управления. Кодирование передачи сигнала является очень надежным. Она уникальна. Никакой другой пульт дистанционного управления, даже от аналогичной системы, не управляет системой автомобиля.

Брелок должен быть привязан к системе. Дополнительные брелоки также могут быть аксессуарами. Он также должен быть установлен в памяти программы. Кроме того, эта процедура выполняется одновременно для всех пультов дистанционного управления. При необходимости можно переписать.

Включение режима безопасности

Настройка сигнала & laquo;Шерхан магикар 5& raquo; производится по установленным правилам. Во-первых, эксперты рекомендуют освоить режим безопасности. Для этого включите будильник. Все двери автомобиля должны быть хорошо закрыты. Стекло должно быть поднято до упора. Водитель должен убедиться, что багажник и капот закрыты.

Шаркан магикар 5 Установка

Когда все двери, стекла в автомобиле плотно закрыты, пользователь нажимает первую кнопку на руке мастер-ключа. В это время замок должен быть заблокирован. Также исключается возможность работы стартера. Брелок сигнализации & laquo;Шерхан магикар 5& raquo; одновременно подает специальный сигнал. Сирена также воспроизводит звук, предусмотренный программой. Машина должна включить и выключить фары 5 раз.

В кабине загорается индикатор. Если он мерцает с определенной частотой, это свидетельствует об успешном включении режима безопасности. Частота светового сигнала светодиода должна составлять один раз в минуту.

Если водитель не закрыл плотно двери, не поднял полностью стекло или открыт багажник, брелок сядет 3 раза. Сирена также издает 3 звуковых сигнала. За этим необходимо тщательно следить. Если индикатор не гаснет, необходимо проверить работу системы. Это позволит избежать проблем в будущем.

Программирование PIN-кода

Для настройки & laquo;Шерхан магикар 5& raquo;, необходимо также рассмотреть процедуру установки специального пароля для системы. Если в определенных обстоятельствах водитель не может снять сигнализацию с режима охраны, это может оказаться необходимым. В некоторых случаях бортовой компьютер может не реагировать на подсказки брелока.

Машина показала Sharkan Magikar 5 инструкция

Водитель сам устанавливает пароль. Он может состоять из двух или четырех цифр. Каждый элемент кода может быть установлен в диапазоне от одного до четырех. Чтобы запрограммировать пароль, владелец автомобиля должен выполнить определенную процедуру.

Во-первых, режим безопасности отключается. Далее водитель должен открыть автомобиль и вставить ключ в гнездо зажигания. Он заменяется на месте. Двигатель остается закрытым. На пульте дистанционного управления необходимо одновременно зажать вторую и четвертую кнопки. Прозвучит звуковой сигнал сирены, фары загорятся и погаснут.

Вы должны нажать любую кнопку. Эта процедура должна выполняться в течение 4 секунд. Клавиша устанавливает первую цифру цифрового кода. После этого еще столько же будут звучать сигналы. Остальная статистика паролей задается по той же схеме. После завершения процесса система выходит из режима настройки. Сирена издает два сигнала, а фары мигают дважды.

Отключение режима безопасности

Сигнализация Шерхан Магикар 5, инструкция которой детально учитывает все случаи снятия с охраны, не отключается как обычно в редких случаях (например, брелок потерян). В этом случае необходимо ввести ранее установленный пароль.

Мы должны открыть машину. Сирена подает сигнал тревоги. В замке зажигания ключ трижды поворачивается из положения OFF в положение ON. Сирена выключена. В течение 4 секунд необходимо несколько раз повернуть ключ в соответствии с первой цифрой кода. Фары включаются и выключаются один раз. Затем вводятся оставшиеся цифры пароля.

Блок удаляется. Если пароль введен неверно, сигнал тревоги включается снова. Поэтому пароль системы должен храниться точно.

Система безопасности с автозапуском

Вы должны знать еще несколько настроек для сигнализации Sherkhan Magikar 5. Как настроить автозапуск? В этом помогут рекомендации производителя. Это удобная программа, которую вы можете использовать для повышения комфорта вождения.

Чтобы активировать его, водитель должен закрыть все двери автомобиля и включить режим безопасности. Далее необходимо активировать функцию автозапуска на брелке. Это автоматически активирует режим безопасности. Эта функция повышает надежность системы. Если водитель забудет включить режим безопасности при включенном автозапуске, сигнализация заблокирует автомобиль через 30 секунд.

Как настроить Sherkhan Magic 5

Отображается информация о записи автозапуска. На экране должно появиться слово PASSIVE. Каждые 10 секунд система отправляет на дисплей данные о состоянии режима постановки на охрану.

Автоматический запуск двигателя

Автозапуск «Шерхана Магикар 5» произведен своевременно. Можно определить время запуска двигателя на основе температуры или напряжения батареи. Однако эти функции являются второстепенными. Они не могут быть запущены без программирования времени автоматического запуска.

Чтобы активировать режим, необходимо выключить режим безопасности, включить зажигание и открыть дверь. Двигатель может включаться каждые два, четыре или восемь часов. Первая и вторая кнопки брелока зажаты. Далее необходимо нажать четвертую кнопку 13 раз. Каждый раз, когда звучит сирена. При нажатии второй кнопки двигатель включается автоматически каждые 8 часов. Третья кнопка устанавливает частоту один раз в четыре часа, а четвертая – один раз в два часа.

Затем включается таймер на брелоке. Для этого кратковременно нажмите вторую и четвертую кнопки.

Автоматический запуск по температуре и напряжению батареи

Дополнительные функции включают будильник «Шерхан Магикар 5». Теперь вы узнаете, как настроить автоматический запуск двигателя в зависимости от температуры и напряжения бортовой сети. Для этого выполните последовательную процедуру.

Вы должны войти в режим программы, нажав первую и вторую кнопки. Чтобы установить функцию автоматического запуска по температуре, необходимо нажать четвертую кнопку 21 раз. Каждый раз сирена звучит соответствующим образом. Если нажать вторую кнопку на пульте дистанционного управления, двигатель запускается при температуре в помещении -15 градусов Цельсия. Третья кнопка соответствует -25 & ordm; C, а четвертая — +60 & ordm; C. Далее включается таймер (нажмите кнопки два и четыре).

В некоторых случаях, когда напряжение в бортовой сети падает, водитель хочет включить автоматический запуск, чтобы ограничить запуск двигателя. Для этого войдите в режим программирования, как и раньше, и нажмите четвертую кнопку 20 раз. Чтобы активировать режим ограничения запуска двигателя по времени, нажмите вторую кнопку на брелоке.

Сигнализация & laquo;Шерхан магикар 5& raquo;; Теперь вы знаете, как настроить автозапуск, активировать режим охраны и другие функции. В этом случае надежность системы выше.

Как настроить сигнализацию scher khan magicar 5

Как настроить сигнализацию Sher Khan Magicar 5

Сигнализация Magicar 5 — это эффективная противоугонная система, которая защищает автомобиль от злоумышленников.

Управление осуществляется с помощью команды передачи цепочки ключей по радиоканалу. Для повышения удобства использования на биле имеется жидкокристаллический дисплей.

Он отображает информацию о текущем состоянии системы и помогает настроить сигнализацию. 5. шерхан 5. рабочее расстояние радиоканала составляет 1 500 метров.

Для автоматической активации или деактивации режима охраны автомобиля можно использовать два варианта в зависимости от местонахождения владельца автомобиля с помощью функции «Свободные руки» Sherhan Magic 5:

  • С минимальным порогом. В то же время на экране постоянно отображается символ
  • При максимальном расстоянии функция «свободные руки» в этом случае символ мигает с определенной частотой. Кроме того, надписи и#171;AUTO»

Для настройки функции необходимо нажать и#171;I» В этом случае режим изменяется в следующей последовательности:

  • Активация минимального расстояния.
  • Включение второго режима.
  • Бездействие режима.

Все текущие настройки сопровождаются мелодичным сигналом. В случае ненужного использования рекомендуется закрыть свободные руки, так как длительное использование функции приводит к уменьшению ресурса за клавиатурой. Это связано с регулярной проверкой наличия у автовладельца автомобиля.

Настройки сигнализации Ширана

Помимо автоматического запуска двигателя в ответ на управляющий сигнал с брелока Magicar 5, возможен запуск двигателя с помощью внутреннего таймера. В то же время на дисплее отображаются символы. Для правильной работы функции при первом использовании или после замены батарейки в брелоке необходимо установить часы. Это делается в следующем порядке:

  • Установите для комбинации клавиш и клавиш в течение 2 сек.#171;II» и «III» Будет программирование брелка со звуковым сигналом.
  • Нажмите на полсекунды и#171;I» В это же время начинается дремота.
  • Клавиши со стрелками и#171;I» и «II» Необходимо установить значения часов и минут соответственно.
  • Чтобы зафиксировать установленные значения, необходимо пропустить режим программирования, одновременно нажав на курок и курок#171;II» и «III» в течение двух секунд. Эта процедура сопровождается звуковым сигналом.

Неправильная установка времени приводит к синхронизации сертификата брелока с реальными часами. По этой причине невозможно правильно установить автоматический запуск на таймере. Начало прогрева двигателя и салона происходит раньше или позже, чем ожидает владелец автомобиля.

Отключите режим турбо

Эксплуатация автомобиля с турбодвигателем имеет свои тонкости. Во избежание повреждения механизма впрыска, двигатель не должен растапливаться сразу после движения. Для устранения необходимости ждать, пока турбина остынет, предусмотрен турботаймер. Эта функция встроена в сигнализацию шерхан. Это заставляет двигатель работать на холостом ходу в течение двух минут в конце поездки.

Чтобы активировать или деактивировать турборежим, необходимо нажать на комбинацию клавиш и#171;III» и «IV» короткое время. Кроме того, в зависимости от состояния функции наблюдаются признаки и сигналы, приведенные в следующих таблицах.

Таблица сигналов и сигналов при активном режиме турбо

Иммобилайзер Magikar 5

Несовместимость системы автозапуска с иммобилайзером требует установки взломщика. Этот модуль не включен в основную конфигурацию сигнализации. шерхан, Поэтому его необходимо приобретать дополнительно.

Устройство практически не требует участия владельца автомобиля в настройке. После установки взломщик иммобилайзера автоматически считывает код разблокировки двигателя. Полученная информация сохраняется в памяти модуля. После этого запуск двигателя становится возможным без участия ключа для отпирания иммобилайзера.

Прочь и#171;Валет» Магическая сигнализация 5

Бездействие режима и#171;Валет»

Регулировка датчика эффекта

Чтобы завершить работу по настройке, найдите место, где находится датчик удара. Как правило, устройство легко доступно для конфигурирования. Если вам трудно его найти, обратитесь в сервисный центр.

Датчик удара меняет свою чувствительность в зависимости от положения ручки на нем. Поворот по часовой стрелке увеличивает реакцию устройства на воздействие. Поворот регулятора в противоположном направлении уменьшает чувствительность. В крайнем положении датчик отключается.

Трудности при установке сигнализации

Неисправности сигнализации могут означать, что установка невозможна. Например, разряженный аккумулятор не позволяет процессорному модулю принимать команды управления от брелока. В то же время на дисплее отображается символ недостаточного заряда.

Сильное загрязнение также может привести к усложнению настройки системы. Попробуйте нажать на кнопку, чтобы повредить чашку. Для устранения неисправностей рекомендуется обратиться в сервисный центр.

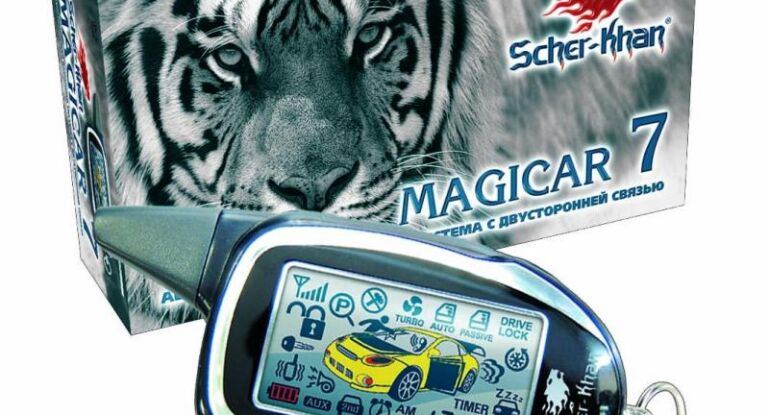

Инструкция по настройке автозапуска автосигнализации Шерхан Магикар 7 и что делать при неисправностях

Sharkan 7 можно настроить с помощью связки клавиш через функциональное меню 2-20, которое имеет частоту 2, 4, 8 и 24 часа и температуру с порогами -15°, -25° и + 60°. Перед программированием необходимо выполнить несколько условий; при их несоблюдении или возникновении неисправностей система издает сигналы, номер которых соответствует номеру ошибки.

Как настроить автозапуск?

Условия для автомобильного обеда на работу:

  • Зажигание автомобиля должно быть выключено;
  • Автомобильная сигнализация исключена из режима безопасности;
  • Режим «Свободные руки» отключен;
  • Во избежание автоматического включения сигнализации в целях безопасности во время настройки запуска автомобиля одна из дверей автомобиля должна быть открыта.

В течение

Программирование автомобильных sharkan 7 инструкция по программированию в срок:

  1. Одновременно нажмите и удерживайте кнопки № 1 и № 4 в течение двух секунд. Система издает одинаковые звуковые и световые сигналы. Активируется меню номер 1 программируемых функций.
  2. Для выбора режима таймера (меню функций 1-13) тринадцать раз кратковременно нажмите кнопку №1. При каждом нажатии следует подавать звуковые и световые сигналы.
  3. После паузы в несколько секунд система подтверждает выбор нужного режима. Должны прозвучать тринадцать коротких звуковых сигналов.
  4. Установите частоту запуска. Клавиша № 2 8 часов, № 3 — 4, клавиша № 4 — 2. Установите интервал между. Система подтверждает выбор соответствующим количеством звуковых и световых сигналов. Отсчет идет с момента включения режима.

Не допускается одновременное включение двух режимов.

Чтобы установить время запуска по умолчанию (2, 4 или 8 часов), нет необходимости указывать точное время.

Точное время запуска двигателя (производится один раз в день) программируется следующим образом:

  1. Перед установкой необходимо отключить режим таймера, если он включен (на дисплее отображается отметка «Таймер»). Для этого нажмите комбинацию клавиш № 2 и № 4.
  2. Вызовите меню программирования функций. Для этого удерживайте закрытую комбинацию клавиш № 1 и № 3 в течение двух секунд. Должен прозвучать звуковой сигнал, а на дисплее появится надпись » PRO9 «.
  3. Текущий режим установки включается автоматически, индикаторы часов и минут начинают мигать. Установите значение часов, нажав кнопку № 1, кнопку № 2 — минуты.
  4. Установите желаемый автоматический запуск двигателя. Для этого кратковременно (0,5 секунды) нажмите клавишу №4. Отметка таймера и индикатор запуска начнут мигать. Включая клавиши №1 и №2, аналогично разделу 3, установите точное время (часы и минуты) для запуска двигателя.
  5. Выход из меню программирования осуществляется нажатием кнопок № 1 и № 3 в течение двух секунд, при этом должен прозвучать звуковой сигнал. Пульт дистанционного управления переходит в стандартный режим безопасности.

Чтобы выйти из меню программирования, просто подождите четыре секунды. После этого должен прозвучать длинный акустический сигнал.

Ограничение количества автозапусков по таймеру

Подключите ограничение количества автозапусков в меню функций через позиции 1-14 с помощью auto.

  1. Клавиши № 1 и № 4 удерживаются нажатыми в течение двух секунд. Подаются отдельные звуковые и световые сигналы, и активируется меню № 1 функций.
  2. Для выбора режима ограничения запуска (функциональное меню 1-14) нажмите клавишу №4 четырнадцать раз с коротким взглядом. При каждом нажатии следует подавать звуковые и световые сигналы.
  3. После паузы в несколько секунд система подтверждает выбор нужного режима четырнадцатью короткими звуковыми сигналами.

Количество автоматических запусков определяется кнопкой :

  • Номер 1 — 5 (по умолчанию);
  • Номер 2 — 7;
  • Номер 3 — 16;
  • Номер 4 — неограниченный номер.

После автоматического запуска функция отключается, а таймер LACR на дисплее исчезает.

После температуры

Утилизация автомобилей Sherhan magikar 7 и их модификаций 7h 2 way по температуре происходит следующим образом:

  1. Меню № 1 запускается на пульте дистанционного управления вместе с кнопками сцепления № 1 и № 4 в течение двух секунд. Система издает одинаковые звуковые и световые сигналы.
  2. Для выбора режима установки температуры (функциональное меню 1-21) клавиша 4 нажимается двадцать раз. При каждом нажатии следует подавать звуковые и световые сигналы.
  3. Через несколько секунд система подтверждает применение нужного режима двадцатитоновым сигналом.
  4. Установка желаемого климата, с которым система запускает двигатель, осуществляется с помощью следующих клавиш: № 2 диапазон температуры-15ºc, № 3 значение-25ºc, № 4 температура +60 °С. Установить на.

Особенности одновременного запуска по времени и температуре

При использовании установленного автоматического запуска времени и температуры, работа устанавливается на основе указанных значений. Например, при 8 часах -15º и выбранном интервале двигатель запускается при охлаждении до -15º, но не более одного раза за установленный интервал времени.

С брелока

ключ от двигателя автомобиля для запуска от FOB и#171;сигналки», это необходимо:

  1. Активируйте меню № 2 на пульте дистанционного управления, нажмите кнопки № 2 и № 4 в течение двух секунд. Система издает одинаковые звуковые и световые сигналы.
  2. Для выбора нужной опции (Функциональное меню 2-20) Кратковременно нажмите кнопку №4 двадцать раз. При каждом нажатии следует подавать звуковые и световые сигналы.
  3. Через несколько секунд система подтвердит выбор нужного режима — должно прозвучать двадцать коротких звуковых сигналов.
  4. Установка автоматического запуска двигателя с пульта дистанционного управления программируется нажатием кнопки №4. Система подтверждает это четыре раза с помощью звуковых и световых сигналов.

После установки достаточно включить кнопку № 2 на пульте дистанционного управления и удерживать ее в течение двух секунд. Автомобиль активируется на автомобиле и запускается двигатель. Во время запуска система издает один звуковой и световой сигнал. На пульте дистанционного управления звучит сигнал основания и отображается информация о запуске. На дисплее также отображается время работы двигателя, которое может быть установлено на 5, 15, 25 или 45 минут (меню функций 1-12, кнопки № 1, 2, 3, 4).

Для управления принудительным отключением двигателя подается сигнал с клавиши №2 клавиатуры (длительность нажатия — две секунды). После выключения система дважды подает сигнал сиренами и фонарями, пульт отвечает несколькими сигналами фундаментов.

Если двигатель не запускается, автоматически предпринимаются еще две попытки. Если не работает, система должна перестать запускаться, обратитесь в автосервис для корректировки настроек.

Видео: Как запрограммировать автоматический запуск с брелка для сигнализации Шерхан Magic 7.

Снято Китайпромом.

Почему происходит автозапуск и как его устранить?

Основные причины, по которым не запускаются двигатели автомобилей, и меры по их устранению:

  1. Двигатель находится в рабочем состоянии. В этом случае при попытке использовать опцию Одиночный свет при запуске автомобиля включает световой сигнал. Необходимо заглушить двигатель и повторить попытку запуска.
  2. Открытые двери, капот (багажник), два, три и четыре световых сигнала подаются при включении зажигания. Перед автоматическим запуском выключите зажигание, закройте двери, капот или багажник.
  3. Если процедура запуска двигателя не выполняется на автомобилях с механической коробкой передач, световой сигнал подается пять раз. В этом случае требуется бронирование, описанное в инструкции. Рычаг коробки передач должен находиться в нейтральном положении, а стояночный тормоз должен быть включен.
  4. Рычаг стояночного тормоза не задействован — система подает шесть световых сигналов. Затяните стояночный тормоз, чтобы устранить проблему.
  5. При нажатии на педаль тормоза подается семь световых сигналов. Перед запуском автомобиля необходимо отпустить педаль тормоза.
  6. Если автоматический обед перестает работать, другая, другая световая сигнализация мигает восемь раз. Например, Autorol может не работать из-за неисправности двигателя, неисправности системы зажигания (проводки, стартера, других элементов). Возможные причины также включают в себя отказ бензонасоса или отказ реле защиты в его электроголовке. В этом случае необходимо обратиться за помощью в сервисные центры, провести диагностику и устранить неисправности.

Когда двери открыты, появляется ошибка 03

Как отключить автоматический запуск?

Вы можете отключить автоматический запуск двумя способами:

  • Автоматическое выключение двигателя — установите таймер, нажав кнопки № 2 и № 4 на пульте дистанционного управления;
  • Сбросьте все настройки системы и вернитесь к заводской установке.

Вы должны сбросить все настройки:

  1. Отключите зажигание, снимите сигнализацию с охраны.
  2. В режиме программирования одновременно нажмите кнопки № 2 и № 4 и удерживайте их в течение двух секунд.
  3. Нажмите кнопку №3 три раза. Система подтвердит возврат к заводским параметрам тремя звуковыми и световыми сигналами.

Скачать руководство по эксплуатации в формате PDF

Руководство по эксплуатации охранной системы Sherkhan Magikar 7 можно скачать по ссылке:

Инструкция по эксплуатации сигнализации Scher-Khan Magicar 5 и схема подключения

Модель Шер-Хан 5

Инструкция Magikar 5, которая входит в комплект поставки Sharkan Magikar 5, содержит разделы по настройке и созданию охранного комплекса. Документация переведена на русский язык, имеются дополнительные графические пояснения, позволяющие водителю самостоятельно установить сигнализацию.

Спецификация

Шар-Хан Магикар 5 параметров сигнализации:

  • Частотный диапазон — 433,92 МГц;
  • Передаваемая мощность — не более 10 МВт;
  • Дальность связи коммуникатора — до 1500 метров;
  • Текущий ток — до 35 ма;
  • Масса центрального блока — 270 г;
  • Напряжение питания — 9-18 В;
  • Класс защиты изделия — IP40 (без сирен).

Оборудование

В состав автосигнализации Sherhan Magic Car 5 входят следующие компоненты.

  • Головной блок с процессором и блоком реле;
  • Коммуникатор с двусторонним каналом связи;
  • Вспомогательный пульт дистанционного управления;
  • Датчик удара;
  • Датчик удара вызова водителя;
  • Антенный блок со строкой подключения;
  • Температурные датчики;
  • Отдельное реле с монтажным блоком;
  • Сирена и дополнительные концевые выключатели;
  • Комплект силовых кабелей с разъемами;
  • Инструкции по установке и настройке;
  • Набор наклеек.

Шер-хан 5 с рамой

Функция

Функциями сигнализации Scher-khan 5 являются:

  • Поддержка работы двигателя с компрессором;
  • Выключение с помощью пароля;
  • Защита 2 магазинов;
  • Подача сигналов тревоги с помощью ламп и сирен;
  • Автоматический и дистанционный запуск двигателя;
  • Общая работа со стандартными блоками центрального замка;
  • Дополнительные каналы для управления багажным замком;
  • Автоматическая интеграция безопасности;
  • Задержка выключения освещения салона;
  • Поддержка защиты автомобиля с работающим двигателем.

Режим и#171;Паника» и джек-стоп

Для включения функции используется длительное воздействие на кнопку IV (тип активного режима отображается при программировании процессорного блока). Если сигнализация была отключена, то после получения сигнала двери и цепи запуска блокируются. Включается звуковая и световая сигнализация, которая длится 90 секунд. В начале функции и#171;Паника» Все запрограммированные алгоритмы автоматического запуска двигателя отменяются. Чтобы выключить режим, необходимо вскоре нажать кнопку с маркировкой I и II.

Свободный режим

Конструкция Magik 5 предусматривает возможность автоматического отключения и активации защиты. В активном режиме тревога ощущается по излучению передатчика, который обнаруживается на расстоянии 15 метров. Когда владелец выходит из автомобиля, происходит автоматическая установка, по возвращении — защита отключается.

Scher-khan magicar 5 вид сзади

Для активации правила «свободная рука» необходимо выполнить длительное нажатие на кнопку I. После появления иконки с передачей автотекста и мелодии, необходимо вскоре нажать клавишу IV. На панели дисплея отображается символ с текстом и#171;Св.руки» режим отключается длительным нажатием на кнопку I.

Режим обслуживания парковки

При передаче машины на станцию технического обслуживания предусмотрено временное отключение функций безопасности. Для его включения используется широкое нажатие на кнопки I и III, которое удерживается в течение 2 секунд. При активации функции сохраняется возможность управления дверными замками, на экране коммуникатора включается символ в виде 4-литрового Z. Вы можете выключить режим, повторно нажав кнопку в течение длительного времени.

Преимущества и недостатки

Преимущества автосигнализации Scher-khan 5:

  • Отсутствие ошибок в работе;
  • Небольшое количество некорректных функций;
  • Диапазон сигнализации;
  • Автоматический запуск двигателя;
  • Длительный срок службы элементов питания в коммуникаторе.

Недостатки аппаратов отмечены в отзывах владельцев:

  • Прерывание работы при температуре воздуха ниже -35 °С;
  • Мобильный блок не предусмотрен;
  • Простой алгоритм кодирования, открытый сканером сигналов;
  • Отмечены случаи непроизвольного срабатывания датчика вызова владельца;
  • Стандартные сирены имеют низкую громкость;
  • На рынке часто встречаются китайские копии, имитирующие оригинальную упаковку и продукцию.

Инструкции по установке

Алгоритм установки сигнализации «сделай сам» для «чайников» приведен в заводском документе:

  1. Разместите антенный блок в углу ветрового стекла, допускается установка узла под обшивкой автомобиля. Если владелец устанавливает блок скрытно, возможно уменьшение радиуса действия пульта (из-за экранирования антенны).
  2. Поместите датчик вызова на поверхность ветрового стекла, точка установки предварительно смонтирована.
  3. Установите сирену под капотом автомобиля. Узел расположен на некотором расстоянии от источников тепла и влаги.
  4. Разместите дополнительные концевые выключатели в местах, не подверженных воздействию влаги.
  5. Установите процессорный модуль в приборную панель. Для крепления используются винты или пластиковые клипсы. Оборудование, поставляемое заводом, не имеет в памяти больших брелоков. Перед вводом в эксплуатацию необходимо запрограммировать код дистанционного управления.
  6. Вставьте датчик удара в автомобиль (на металлическом основании). Заранее обеспечьте беспрепятственный доступ к поворотному потенциометру для регулировки чувствительности.

Планирование взаимоотношений

После завершения установки подключите сигнализацию Sharkan 5 к электрической системе автомобиля и соедините электронные блоки вместе. В инструкции есть схема подключения, перед включением необходимо изучить документацию. В разъемах используются кабели с изоляцией разных цветов, чтобы вы могли определить назначение кабеля. Места подключения кабеля защищены изоляционной лентой, необходимо предусмотреть защитные предохранители (установка и номинал указаны на схеме).

Схема Scher-Khan magicar 5

Как использовать сигнализацию

В руководстве пользователя, прилагаемом к устройству, есть раздел о работе с коммуникатором. Существует отдельная глава, описывающая работу комплекса безопасности. Водителю автомобиля рекомендуется изучить руководство, а затем создать отдельные разделы (например, описание алгоритма аварийной остановки) в виде сохраненных памяток с документами на автомобиль.

Символы на дисплее

Перед использованием сигнализации необходимо удалить защитную вставку, выступающую из контактов коммуникатора. Когда силовой элемент установлен правильно, раздается мелодичный сигнал, свидетельствующий о готовности устройства к работе.

Существуют символы для отображения на жидкокристаллическом экране коммуникатора сигнализации Scher-khan 5:

  • Состояние батареи;
  • Режим работы устройства;
  • Поля для отображения часов;
  • Индикатор состояния режима безопасности;
  • Значок режима сирены и датчик удара;
  • Поясняющая надпись, когда двигатель активно запускается таймером или работает турботаймер;
  • Индикаторы открытых панелей кузова;
  • Режим включения « Громкая связь »;
  • Символ входящего вызова из автомобиля;
  • Индикатор работы системы освещения или блока питания;
  • Сигнал активации режима обслуживания Valet.

Ключевое задание

Кнопки коммуникатора поддерживают 4 режима работы:

  • Низкий риск;
  • Длительное нажатие (более 2 секунд) ;
  • Быстрое комплексное воздействие на 2 клавиши;
  • Длительное совместное удержание 2 кнопок.

Модель Шер-Хан 5

Водитель включает или выключает режим безопасности, активирует дистанционный запуск и другие функции, нажимая кнопки на коммуникаторе или пульте помощника. Кнопки используются для конфигурации пульта дистанционного управления с дисплеем, используемым при программировании центрального блока. Назначение клавиш указано в соответствующих разделах инструкции по эксплуатации и настройке.

Установка времени

Для программирования часов выполняется комбинированное длительное нажатие на кнопки II и III, после чего водитель вызывает меню настроек (короткое нажатие на кнопку i). Для установки значений часов и минут используйте кнопки I и II, для сохранения результата в памяти выполняется длительное действие на II и III (до звонка зуммера).

Оружие и разоружение

Чтобы включить будильник, необходимо нажать клавишу i. Звучат сирены, работают внешние осветительные приборы, затем блокируются цепи запуска двигателя и закрываются замки. Поясняющие символы отображаются на дисплее коммуникатора.

Для отключения защиты используется кнопка II, комплекс подает двойной сигнал с сиреной и внешним освещением.

Контрольный диод гаснет, на дисплее 5 раз мигает символ в виде фар автомобиля и открытого дужки замка.

Дистанционный запуск с брелка

Запуск осуществляется длительным нажатием на клавишу II. После закрытия замков двигатель запускается, на дисплее коммуникатора отображается оставшееся время работы (запрограммированное). Водитель может отключить защиту, вставить ключ в замок, а затем выехать, включив зажигание. У них есть 20 секунд, чтобы завершить действие, иначе двигатель отключается.

Открытие багажника

Автосигнализация Sher-Khan Magikar 5 позволяет управлять замком крышки багажного отделения, для ее разблокировки необходимо длительное нажатие кнопки III. Водитель может запрограммировать режим, при котором боковые двери остаются закрытыми или режим постановки на охрану не отключается (концевой выключатель крышки и датчик удара временно закрыты). В этом случае защита включается автоматически после блокировки крышки.

Успокоить сирену

Кратковременным нажатием клавиш с маркировкой i и II можно включить или выключить сигнализацию сирен и ламп. Значение функции задается при программировании модуля. При включении беззвучного режима зуммер коммуникатора остается активным. После отмены режима на экране включается символ с изображением чантера.

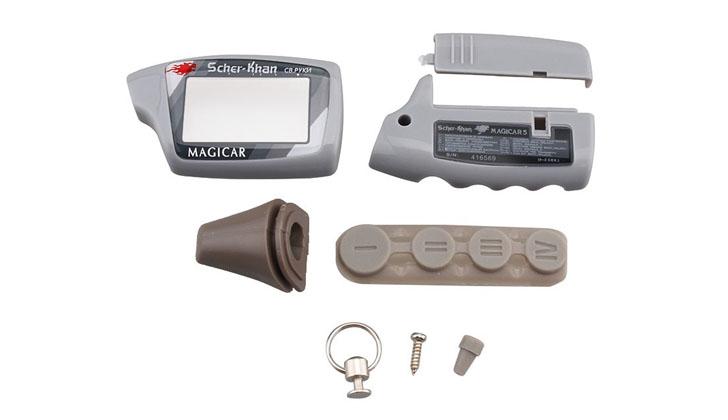

Шер-хан 5 в разобранном виде

Инструкции по программированию

Перед началом настройки режим охраны и функции «громкой связи» деактивируются. Чтобы начать настройку, длительно нажмите на клавиши I и II или I и IV (для вызова таблицы 1 или 2 соответственно). Затем непрерывно нажимайте (в соответствии с номером функции) на кнопку IV для выбора раздела. Охранный комплекс издает сигнал сирены и подтверждает каждое нажатие клавиши. После входа в секцию дополнительный знак подается лампами и сиреной (соответствующей серийному номеру функции).

Таблица программирования, приведенная в документации, содержит пояснения, позволяющие правильно установить параметры. Нажимая кнопки на коммуникаторе, водитель выбирает нужное значение параметра (подтверждение сиреной и мигающим сигналом тревоги). Для настройки каждой функции необходимо пройти весь алгоритм заново.

Описание функцийI ключ (стандартный)II ключТретий ключIV ключ
1-1Отпирание задней двериОтпирание замка и отключение охраныДержать замки закрытыми (охрана остановлена)Сохранение режима постановки на охрануНе используется
1-12Время работы силового агрегата во время прогрева5 минут15 минутДвадцать пять минут45 минут

Чтобы активировать автовоспроизведение

Для активации автозапуска необходимо выполнить сложное действие на клавишах, обозначенных цифрами II и IV на брелоке. Таймер сообщений включается на пульте дистанционного управления, а частота повторения заранее отображается в меню программирования процессорного блока. Автосигнализация Sherkhan Magic не допускает одновременной активации 2 режимов.

Шер-хан 5 комплектов

Чтобы обеспечить запуск двигателя по таймеру, необходимо установить часы и рабочие параметры сигнализации. После одновременного нажатия кнопок II и III активируется надпись Pro9 на дисплее, повторное нажатие кнопки II включает настройку таймера. Для изменения часов и минут водитель использует клавиши, обозначенные I или II. После установки параметров нажмите кнопки II и III.

Поддерживает комплекс Sher Khan Madjikar 5, начиная с внешних устройств. Поворот двигателя требует дополнительного программирования процессорного блока. Для экономии заряда батареи устанавливается количество повторных запусков, водитель программирует количество повторов, и ограничение может быть снято.

Устройство поддерживает запуск в случае поступления сигнала от температурных датчиков в салоне или в случае критического напряжения в электрической системе автомобиля.

Перед использованием функции необходимо ввести пороговое значение путем программирования центрального блока. Допускается одновременная активация автоматического запуска по таймеру, температуре и напряжению. Двигатель запускается, когда параметры падают ниже порогового значения, но частота повторения ограничена настройками таймера.

Дефекты и их предотвращение

Если панель управления и основной блок рассинхронизированы, процесс перевода команд прерывается. Алгоритм повторного ввода пульта ДУ в память зависит от настроек основного блока. Чтобы начать процесс, необходимо 3 раза включить зажигание, а затем повернуть ключ в положение и#171;Отключено». После применения вспышки внешних осветительных приборов нажимается кнопка i на программируемом пульте дистанционного управления, а затем аналогично записываются остальные приборы (не более 3). Каждый этап процедуры занимает 4 секунды.

Scher-khan 5 модель ручного пульта

Если для запуска пароля запрограммирован алгоритм, то первый регистр кода требуется после тройного сохранения (включения и выключения цепи зажигания). Количество оборотов соответствует ранее запрограммированному числу. Затем вводится второй регистр по аналогичной процедуре (на каждом этапе отводится 4 секунды). После подтверждения ввода (лампа мигает один раз) удаленные коды заносятся в память сигнализации.

Распространенным ножницам Khan Magarar v 5 является выход из строя панели управления из-за износа кнопок или увлажнения электронных элементов. Для восстановления работоспособности разберите устройство, удалите следы окисления и замените изношенные компоненты. Если ремонт невозможен, необходимо приобрести новый коммуникатор, а затем закрепить его в центральном блоке.

Если в сигнализации не предусмотрен режим охраны, рекомендуется проверить настройки. Если активирован режим Valet Remote, охрана отключается автоматически (срабатывают только замки). Причиной неисправности является выход из строя датчика или концевого выключателя, а также повреждение или обрыв соединительного кабеля. Для детального анализа причин неисправности рекомендуется обратиться в сервисный центр.

Источник: https://www.cssapemaster.ru/devjatyj-sherhan-i-ego-opcii

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT
