Устройство спутниковой антенны . Как ее установить и настроить самостоятельно . ТОП лучших провайдеров

Каждый человек хотел бы смотреть еще от 20 до 30 тематических телеканалов в высоком разрешении в дополнение к каналам центральной программы. Что необходимо для этого? Выберите одного из российских операторов спутникового Купить комплект снаряжения, оборудования и настроить его.

В основном настройка и установка Инструменты входят в комплект поставки, поэтому монтажники выполняют необходимые работы после покупки «плит». Однако эта задача, безусловно, может быть решена самостоятельно И мы расскажем вам, как это сделать.

Устройство антенны И набор инструментов

Поскольку уроки предназначены для начинающих, мы начнем с Азова. Все спутниковые антенны которые присутствуют на отечественном рынке цифрового телевидения, делятся на две группы:

Разница между моделями заключается в основном в работе.

В прямофокусных антеннах преобразователь, принимающий сигнал, расположен в центре на небольшом расстоянии от зеркала. При смещении сигнал отражается под углом, который в каждом случае смещен относительно оси преобразователя.

От вида антенны зависит способ их установки । Прямофокусный устанавливается под прямым углом, что соответствует траектории движения спутника над горизонтом. С офсетными аналогами ситуация иная. Здесь нужно обратиться к школьному курсу физики и вспомнить, что угол падения луча равен углу отражения.

Поэтому такие модели устанавливаются с небольшим наклоном относительно спутника.

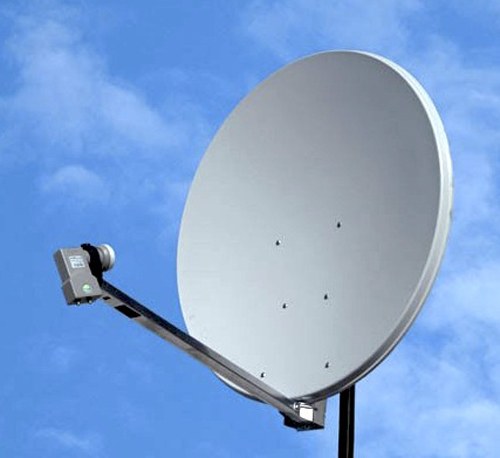

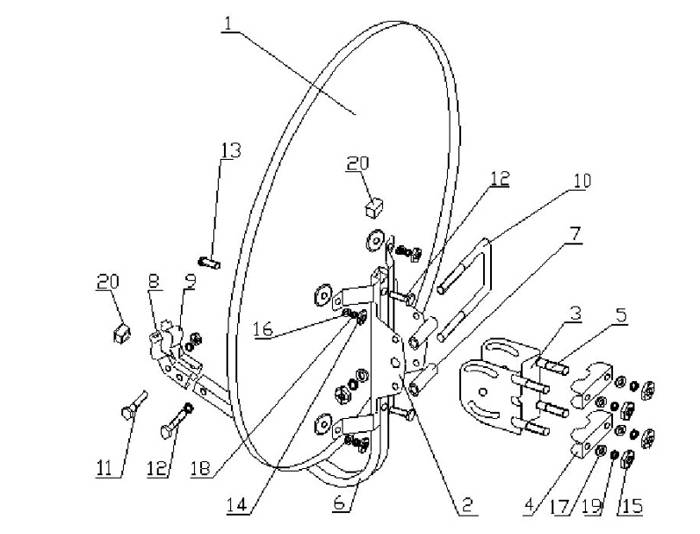

Спутниковая «тарелка» состоит из следующих элементов:

Балка со съемной крышкой, защищающей от осадков.

Деполяризатор — преобразует круговую поляризацию в линейную частоту.

Преобразователь с усилителем сигнала.

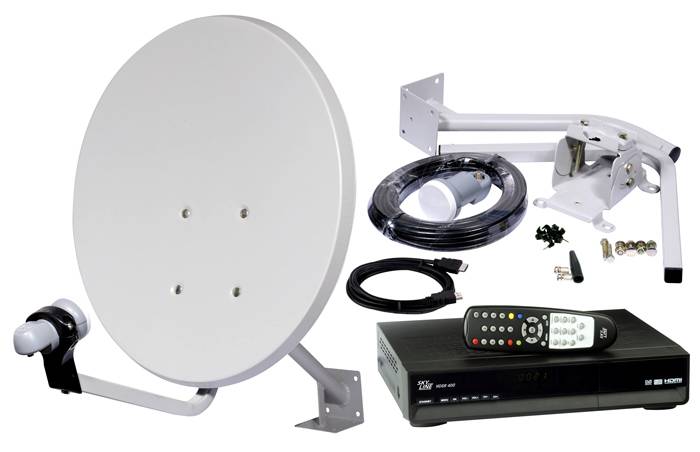

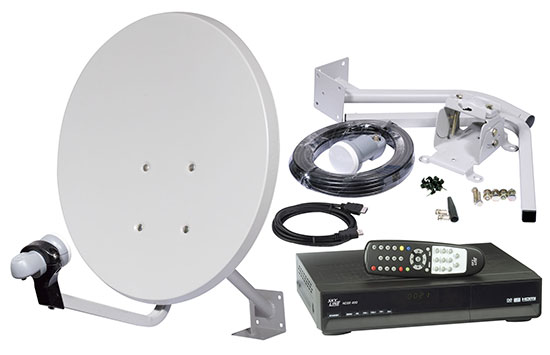

Также входит в базовый комплект поставки:

Тюнер, отвечающий за трансляцию каналов;

Диск — переключатель между конвертерами, принимающими сигнал со спутника;

Коаксиальный кабель с разъемами.

В конфигурацию также входят соединительные заглушки, анкерные болты и дюбели.

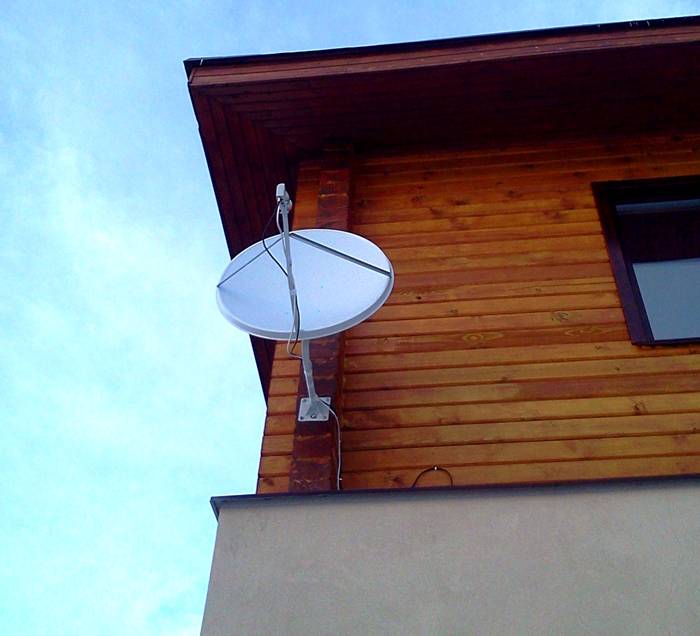

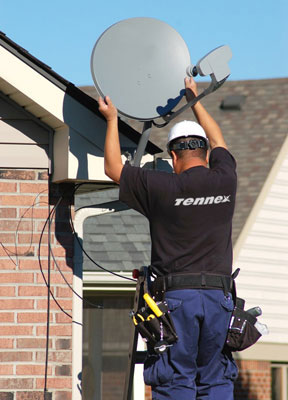

Установка антенны

Сразу отметим, что установка должна производиться в строгом соответствии с инструкциями производителя, которые входят в комплект инструментов. Если вы не соблюдаете обязательные правила для качественного снимка, можете забыть о нем. Справа установка антенны Состоит из таких этапов:

Выбор направления. Зеркало «тарелки» всегда смотрит на юг, а посторонние не должны попадать в цель. Если антенна Имеет смысл установить его на высоте от 7 до 10 метров над землей: Он уменьшает количество пыли в воздухе и помогает значительно улучшить качество изображения.

Установка монтажных кронштейнов. Сначала устанавливаются монтажные кронштейны, закрепляемые анкерными болтами или шпильками Cangi. В остальном главная стойка устанавливается строго вертикально настроить оборудования будет проблематичным.

Сборка и установка «Пластины». Сборка антенна Какие преобразователи закреплены болтами. Эти элементы всегда устанавливаются вниз, чтобы избежать окисления контактов. Все соединения надежно разделены и покрыты герметизирующим слоем для большей надежности. Мобилизуйтесь. антенна Он подвешивается на кронштейне и фиксируется крепежом.

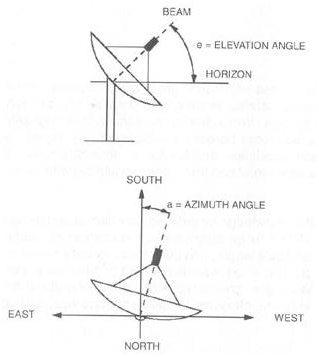

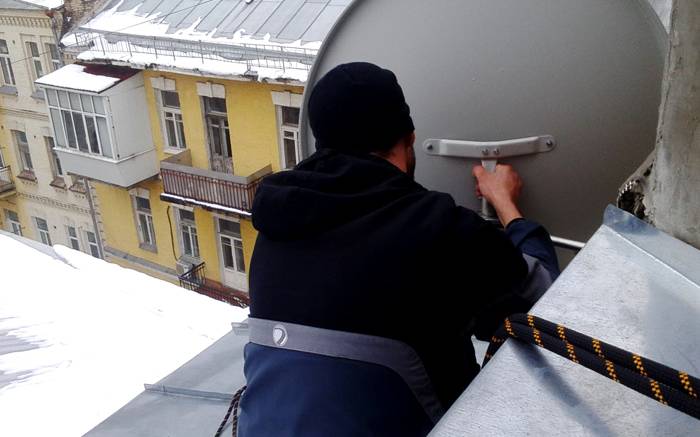

После этого готовую «тарелку» следует выровнять в направлении вещательного спутника. Для этого необходимо определить точные географические координаты; здесь поможет мобильный телефон. устройство с модулем спутниковой навигации.

Азимут спутника вещания можно найти на сайте провайдера Где есть калькулятор для углов наклона.

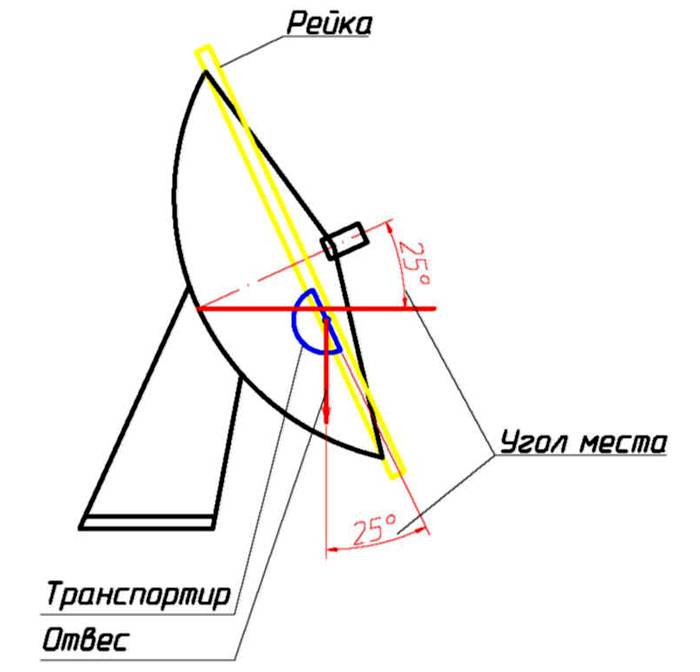

Следующее, что нужно сделать, это нарисовать «тарелку» в соответствии с координатной сеткой. Рекомендуется использовать технические компасы.

Чтобы настроить антенну При получении сигнала выполняются следующие действия:

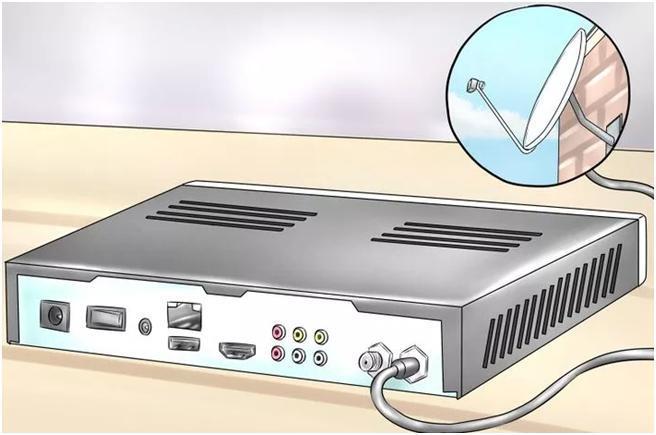

Телевизор и тюнер подключаются к конвертеру через коаксиальный кабель. Устройство подключено к сети, пункты меню выбираются по очереди в меню приемника: Установка -& gt; поиск руководства.

Затем он регулируется самостоятельно антенна . оси установки . Это необходимо для того, чтобы устройство могло «поймать» спутник.

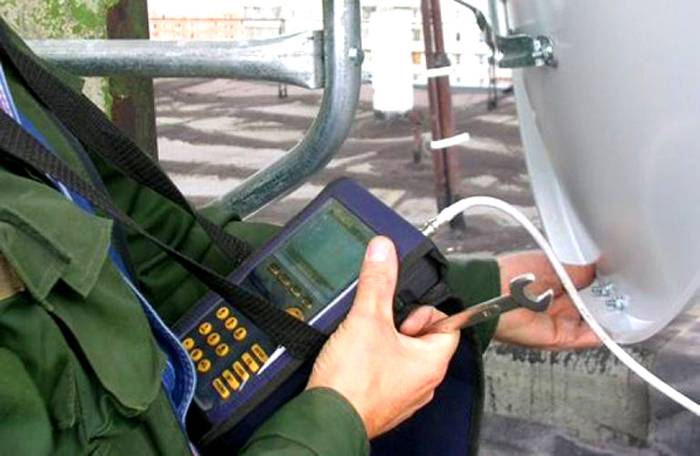

При появлении сигнала необходимо добиться оптимального качества: Уровень приема выше 60% является хорошим показателем.

Затем аккуратно затяните зеркало, чтобы не сбить азимут.

При предварительной настройке Не может находиться впереди антенной : Любой предмет, попавший в зону приема, повлияет на качество изображения.

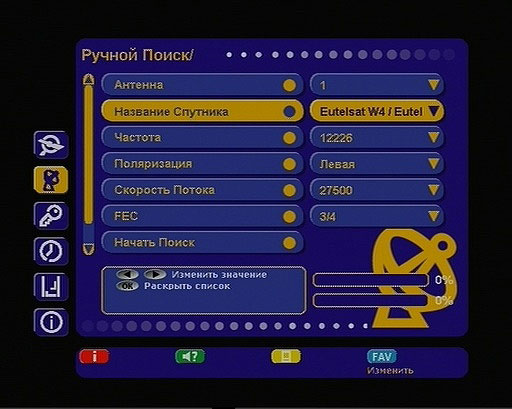

Настройка тюнера

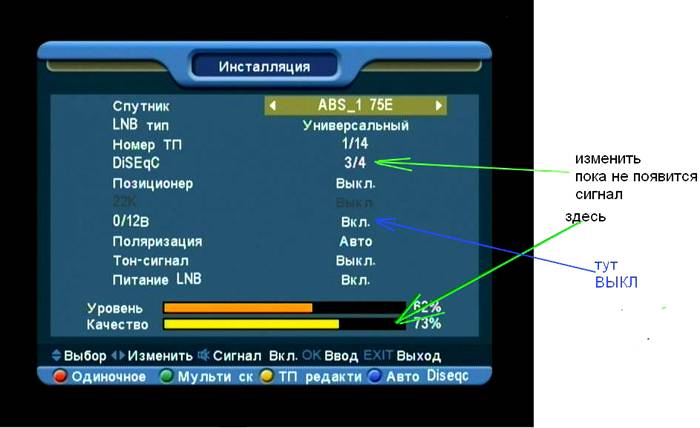

Следующий важный шаг установки спутниковой антенны является настройка Тюнерное оборудование некоторых провайдеров Автоматически определяет спутник, пользователю остается только принимать нужные телеканалы.

Если необходимо наложить штраф настройки Или изменить параметры, установленные производителем, перейдите в раздел «Меню» и выберите подпункт «Установка». Здесь будет несколько разделов, поэтому давайте подробнее рассмотрим, за что отвечает каждый пункт.

Sat. В первой строке указывается название спутника вещания и его местоположение на геополярной орбите. Отсутствие влияния имени переводчика на настройку оборудования.

Иногда спутника, который вам нужен, вообще нет в списке. В этом случае выберите любой транслятор и установите его частоту.

Тип LNB. Определяет тип установленного транслятора. В зависимости от диапазона приема существует два типа устройств: C и Ku. В первом случае значение устанавливается в меню «Стандартное», во втором — «Универсальное».

Номер ТП. В этом разделе отображается список транспондеров. С помощью кнопок на пульте дистанционного управления можно сканировать частоту и сохранять все передающие каналы. Информацию о необходимых параметрах см. в таблице частот провайдера .

В: Disqc. Это вещание является переключением между конвертерами, установленными спутником. Если антенна работает с переводчиком, необходимо установить меню в положение disabled (деактивировано). Если антенна настроена на несколько спутников в строке показан порт подключения требуемого конвертера.

Позиционер. Эта функция предназначена для автоматического настройку антенны азимут второго спутника. Для этого «плита» приводится в движение встроенным электродвигателем. Если на пульте дистанционного управления нет соответствующей кнопки, устройство не поддерживает эту функцию, поэтому в меню установлено значение «Disabled».

Поляризация. Этот элемент можно оставить в режиме автоматического поиска. При выборе вертикальных или горизонтальных вариантов настройки , будут транслироваться только телеканалы, расположенные в указанной плоскости.

Питание LNB. Для подачи питания на преобразователи элемент должен находиться во включенном положении.

Интерфейс оборудования различных провайдеров Может отличаться, поэтому внимательно читайте инструкции производителя. по настройке оборудования.

Как настроить телевизор

Это самый простой шаг настройки Оборудование. После добавления антенны А доступные телеканалы проверяются путем отладки приемника. Каналы обычно располагаются в случайном порядке на основе частоты вещания.

Вы должны использовать пульт дистанционного управления для подключения каналов в соответствующем порядке.

Распространенные ошибки подключения

Если после установки оборудования картина оставляет желать лучшего. лучшего Это означает, что были допущены ошибки. при настройке , что привело к ухудшению качества приема сигнала. В большинстве случаев пользователи делают такие неверные выводы:

Недостаточный диаметр зеркала. антенны — Приводит к потере сигнала в плохих погодных условиях;

Ошибки при выборе поляризации конвертера — не позволяйте устройству настроиться на нужный спутник;

Отсутствие защитного кожуха — при низких температурах радиатор покрывается инеем;

Подключение через неподходящий кабель — жила должна быть медной: Стальной сердечник значительно ухудшает качество приема;

Плохое обжатие троса на переходах.

Кроме того, большинство пользователей допускают ошибки при подключении двух или более телевизоров к спутниковой «тарелке».

Если вы не уверены в своих навыках, не выполняйте их самостоятельный Установка оборудования. В лучшем В случае, если для устранения неисправностей требуется частичная компенсация стоимости ущерба специалистами, в худшем случае ремонт будет осуществляться исключительно за счет пользователя.

ТОП-5 надёжных провайдеров спутникового Телевидение в России

Помимо покупки и установки оборудования есть еще одна важная деталь — выбор оператора спутникового ТЕЛЕВИДЕНИЕ. На сегодняшний день в стране очень много компаний предлагают такие услуги.

Отсюда возникает вопрос: «От какого оператора? лучше Подключиться? » Рассмотрим проверенные и популярные в России. провайдеров .

В программе: НТВ плюс. Первый отечественный оператор, начавший вещание в формате спутникового Телевидение. На сегодняшний день зрителям доступны 200 каналов, 30 из которых транслируются в формате HD. Местоположение спутника: приблизительно 36 восточной долготы.

Радуга ТВ. Пакет российских и международных телеканалов для широкой аудитории. В сети вещания есть спортивные, детские, музыкальные и киноканалы. Местоположение спутника: приблизительно 75 восточной долготы.

ТВ МТС. Новая услуга от известного оператора мобильной связи. После подключения доступны 130 телевизионных каналов, 30 из которых — в формате высокой четкости. Приемник имеет интуитивно понятный пользовательский интерфейс и выводит телевизионное вещание на принципиально новый уровень.

В частности, зрители могут смотреть трансляцию в прямом эфире и ставить картинку на паузу, перематывать, смотреть видео по запросу.

Телевидение. Сегодня это самый доступный оператор спутникового Телевидение компании во всех регионах страны. Существует два типа оборудования для подключения: SD и HD, отражающие разные тарифные планы, которые отличаются сеткой вещания и качеством вещания.

В программе: Триколор ТВ. В настоящее время он является крупнейшим провайдер Российский регион. Основным преимуществом покупки оборудования является отсутствие ежемесячных платежей, уверенный уровень сигнала, не зависящий от внешних факторов. Сеть вещания включает 38 телеканалов, доступен платный пакет.

Вы также можете обратить внимание на операторов «платформа DV», «континент», «платформа HD». Провайдер предлагает широкий спектр тематических и образовательных каналов в высококачественном изображении.

В заключение предлагаем посмотреть полезное видео, которое поможет в выполнении задания самостоятельно :

Как произвести настройки спутниковых каналов самостоятельно

Как произвести настройки спутниковых каналов? Без опыта установить антенну трудно. Но самостоятельно Вы можете сказать. Если у вас есть терпение и вы не хотите платить монтажникам за их услуги, это руководство для вас.

Ведь эти же специалисты когда-то были без опыта и знаний, как и вы. Но он научился своему ремеслу. Попробуйте, и у вас все получится. Кроме того, обучают на. антенне Вы можете предложить услуги своим друзьям или родственникам.

Будьте готовы к тому, что вы, возможно, не сможете сделать что-то немедленно. Может быть, первый настройку и установку антенны Неделя может пройти, но тогда вы сможете выполнить все эти действия за несколько часов.

Выбор спутника

Перед установкой настройки спутниковых каналов, вам необходимо решить, с какого спутника вы будете их принимать. Большое количество таких объектов летает в космос и транслирует все различные телеканалы.

 настройки спутниковых каналов

В России полностью приняты следующие символы устройств :

Hot Bird на 13,0 градусах восточной долготы (несколько российских каналов и большой пакет взрослых каналов) ;

Нажмите AMU36 на 1 град. Д. («Триколор ТВ» и НТВ+);

AM53.0 Экспресс на 6 град. D.;

Джамал 402 при 54,9 град. D.;

Выдавливание при 56,0 град. на АТ1. Д. («Триколор ТВ Сибирь» и НТВ+ Восток);

ABS 2 75,0 градусов восточной долготы. (опция) (МТС ТВ);

Horizon 2 &❶; Intelsat 15 85,0 град. в.д. («Континент ТВ» / «Телекарта»).

Джамал 401 90,0 град. в.д. ДМ;

④EXPRESS от 33 до 96,5 град. д. м.

Конечно, есть и другие спутники, но они востребованы из-за большого количества русскоязычных каналов Во всех остальных функциях российских каналов нет или они есть, но в гораздо меньшем количестве

На каналах, указанных в списке выше, есть как открытые, так и платные каналы. В скобках указаны все платные пакеты Обратите внимание, что «Триколор ТВ» и НТВ транслируются под углом + 36 и 56 градусов, но называются немного по-разному Каналы и частоты отличаются незначительно Кроме того, используемая кодировка также отличается

Спутник, расположенный на 56 градусе, наиболее ориентирован на восточную часть России, а пакеты, расположенные на 36 градусе — на европейскую часть

Если вы не планируете покупать или обмениваться картами для платного просмотра, вам нужно выбирать спутники, которые транслируют много бесплатных каналов, например. Хорошим вариантом будет мультифид, который включает в себя из спутников В позициях 75, 85 и 90 все эти сигналы становятся одним. Доступно из антенне Поскольку они расположены близко друг к другу, на них можно увидеть множество открытых российских каналов

 настройка спутниковых каналов самостоятельно

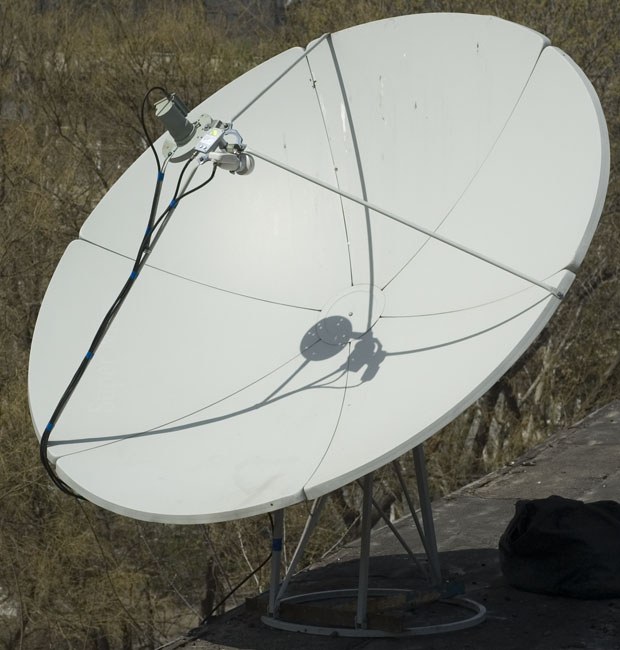

Если у вас большой дом антенна (С диаметром 180 сантиметров), затем еще несколько головок можно подвесить по краям, но вам будет трудно сделать это с нуля без опыта, сначала сохраните хотя бы несколько с головкой в середине (как показано на рисунке), а затем прикрепите дополнительные, чтобы получить другие спутников .

Выбор инструментов для отображения

Для настройки каналов спутникового Для просмотра телевизора необходимо специальное оборудование, кроме того, полный комплект всегда можно купить в специализированных магазинах Там же можно приобрести оборудование с ресиверами, если вы хотите смотреть НТВ+, МТС ТВ, Триколор ТВ или что-то еще

Если вы не хотите смотреть платные каналы, использовать разблокировку или смотреть только открытые каналы, купите лучше В магазине, не связанном с этими телевизорами. провайдерами .

Спутниковые антенны А головки везде практически одинаковые, но есть разница Некоторые каналы передаются на частотах с круговой поляризацией, а некоторые — с линейной поляризацией В головке для круговой поляризации внутри установлена специальная пластина, которая разрывает сигнал

 настройка каналов спутниковой антенны

Спутниковые тюнеры тоже бывают разные Желательно брать современные, которые поддерживают последнее поколение цифрового телевидения Многие каналы не принимаются старыми моделями

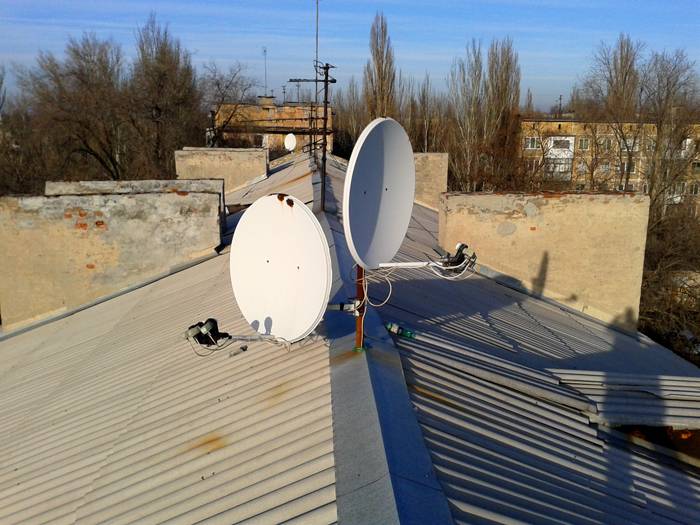

Установка антенны

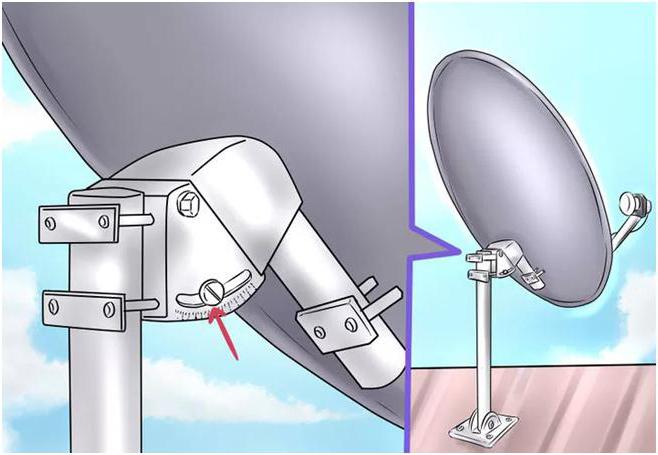

Настройки спутниковых Каналы формируются только после сборки антенна .

Вы должны закрепить его как можно прочнее, иначе он будет смещаться при сильном ветре, а изменение положения даже на несколько миллиметров значительно изменит качество сигнала.

 настройки каналов спутникового телевидения

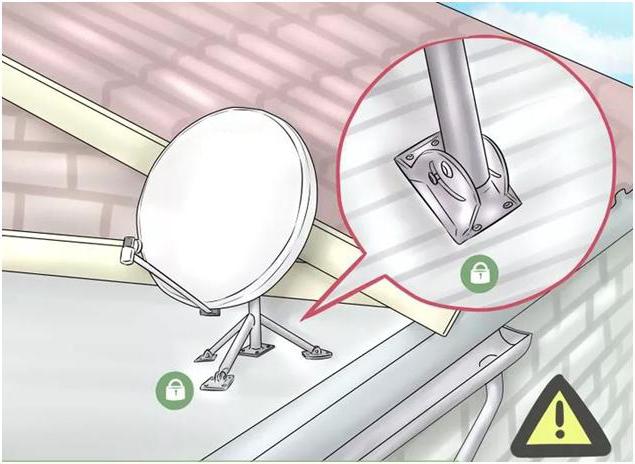

Конечно, сначала нужно только прочно закрепить ножки и не антенну Он будет совсем другим, когда станет стационарным.

При креплении антенны Вы должны выбрать позицию так, чтобы он смотрел в направлении, где находится тот или иной спутник

Сейчас можно найти множество программ, которые помогут вам определить его положение с помощью GPS, для чего вам достаточно отправить антенну В направлении телефон говорит

Настройка спутниковых каналов

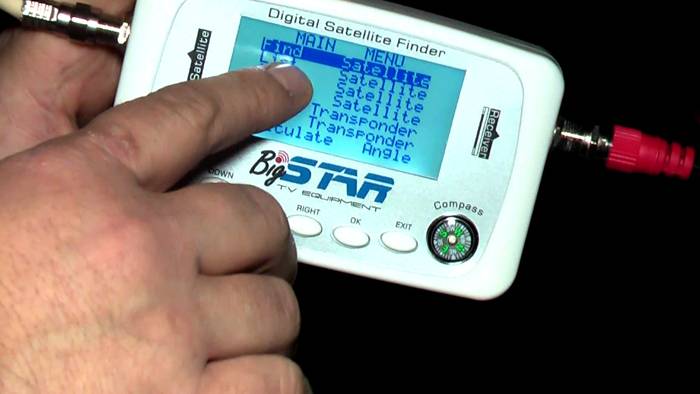

Поиск каналов с помощью детектора

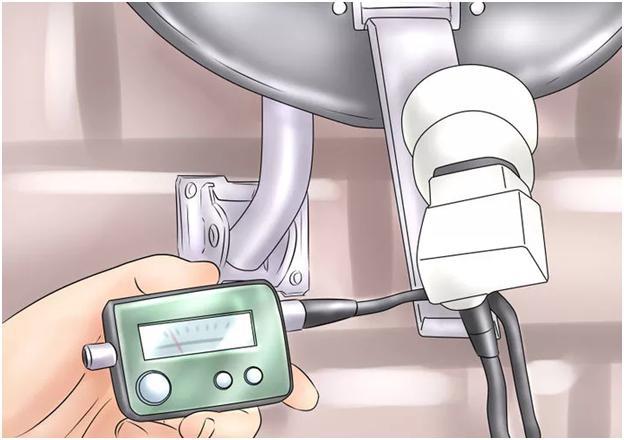

Самостоятельно настройка каналов спутниковой антенны Произведено с помощью спутникового Приемники или специальное оборудование Пример показан на следующем рисунке

Если вы не планируете делать это в будущем, вам не нужно тратить лишние деньги. Для отображения лучше использовать купленный приемник. Он также хорошо перехватывает сигнал

Поиск каналов с помощью тюнера

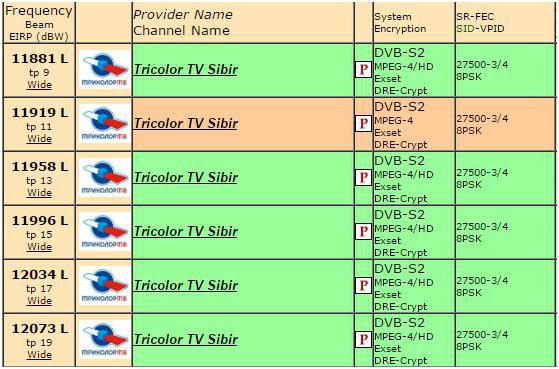

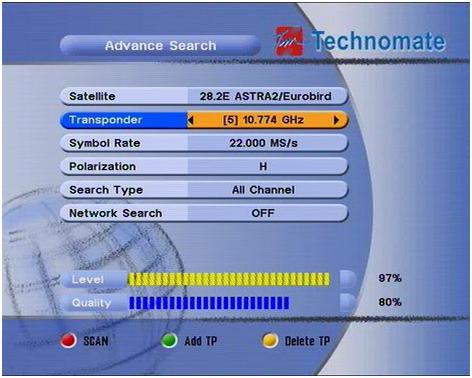

Вам необходимо открыть таблицу частот каналов нужного вам спутника и ввести в приемник нужное значение

Если у вас современная модель, в ее базе данных должны быть запрограммированы свежие и рабочие частоты, что значительно облегчает поиск. Вам не придется вводить такие номера вручную.

Косые частоты

После ввода частоты, указания скорости потока, поляризации, необходимо переместить антенну И направляйте до тех пор, пока качество сигнала не станет как можно лучше. Если качество сигнала низкое, изображение либо исчезнет, либо возникнут различные помехи. А если погода плохая, то вы увидите только картину Малевича. Поэтому вы должны стараться получить максимальный уровень сигнала.

Получив лучший сигнал, нужно начать поиск, чтобы каналы были зафиксированы в базе данных. Принцип работы всех приемников одинаков. Меняется только дизайн. Кроме того, всегда есть знаки.

 настройка спутниковых каналов на телевизоре

Настройка спутниковых Каналы на телевидении

Настройки спутниковых Каналы на телевидении могут быть созданы по тому же принципу. Используется только встроенный приемник, а не внешний. Но здесь есть и свои недостатки. Встроенные в телевизор ресиверы не могут открывать платные каналы с разрешением или прошивкой. Вам остается только смотреть открытые каналы или купить официальную карту.

Заключение

Прежде чем вы сделаете настройкой антенны подумайте несколько раз и изучите, где и какие каналы транслируются. Обратите внимание, что многие из них повторяются на всех русскоязычных сателлитах. Поэтому не имеет смысла держать их все до конца.

Как самостоятельно установить и настроить спутниковую антенну

Как самостоятельно установить и настроить спутниковую антенну

Подключение и настройка Телевидение «сделай сам

Спутниковое телевидение уверенно завоевывает рынок телевизионных услуг, и все больше и больше#171;вчерашняя» роскошь — спутниковая антенна — стал обычным явлением в миллионах семей. Иметь свое мнение что установка «тарелки» — многие профессионалы, и что обычному человеку просто не дано понять как настроить антенну .

Далее мы постараемся развеять этот миф и показать на практике, что и как нужно делать, чтобы присоединиться к нему эре спутникового Смотреть телевизор для себя.

Выбор спутника

Как только у вас появится идея самостоятельно приобрести спутниковую антенну оператор обязан определить спутникового Телевидение, то есть спутник, с которого принимается сигнал. антенна .

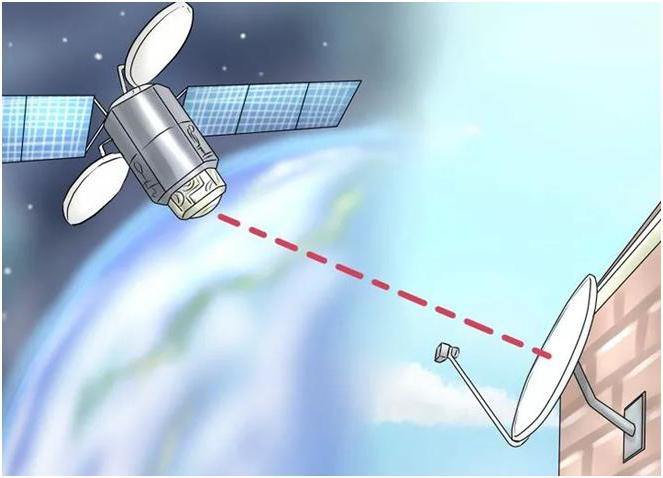

Спутниковое телевидение называется так потому, что в нем используется орбитальная система спутников Находится в космосе. Они принимают сигнал от телевизионных станций и затем транслируют его на обширные территории под ними. Сб антенны Принимают сигнал и отражают его на собранную головку (конвертер), которая далее передает его на приемник (тюнер), откуда он проходит стадию окончательного декодирования и поступает в телевизор в виде изображения и звука.

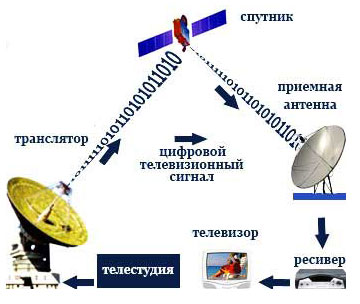

принцип работы спутникового телевидения

Становится ясно, что вы получаете сигналы от кого-то. спутниковой антенны Недостаточно. Для этого следует установлена и правильно настроена целая система из спутникового Оборудование. Об этом мы подумаем чуть позже, а сейчас вернемся к выбору спутника.

Сегодня существует два типа спутников . Первые передают открытые каналы, другие — кодированные. Бывает, что оборудование на спутнике используется разными операторами. В этом случае необходимо приобрести карту для декодирования каждого канала отдельно.

Однако в большинстве случаев каналы собираются в пакеты, и этого достаточно самостоятельно Купите одну карту, чтобы получить доступ ко всем услугам сразу.

Русскоязычные каналы различные . Передаются от спутников Расположены на разных широтах и меридианах. Для приема сигнала от определенного источника требуется точно установить (направить) антенну на него и настроить частота приема. Если ваши любимые спутники расположены близко друг к другу, у вас есть все шансы принимать сигналы с них с помощью всего одного спутниковую антенну .

Спутник « Ямал 201» Это позволяет просматривать до 30 русскоязычных каналов в открытом доступе. Кроме того, на орбите Земли вращается множество других спутников, транслирующих бесплатные эфирные каналы. Выберите оператора спутникового Смотреть ТВ, Триколор ТВ За многие годы этот оператор наработал солидную клиентскую базу, что является прямым свидетельством высокого качества предоставляемых им услуг В дополнение к нему вы можете проконсультироваться у НТВ-Плюс (с обширным списком каналов) и Радуга ТВ

Просмотрите список самостоятельно спутников С бесплатными трансляциями можно ознакомиться на сайте frocus. net, с платными — на официальных сайтах вышеуказанных операторов.

Прием спутникового сигнала

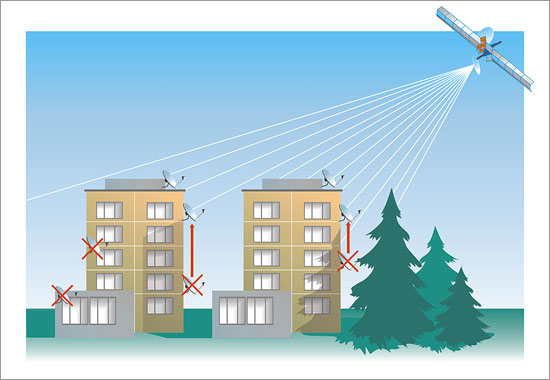

При выборе спутника укажите, есть ли у вас возможность дать свои указания спутниковую антенну । В случае, если на пути сигнала находятся объекты, создающие помехи (другой дом, линии электропередач, деревья и т.д.), рассмотрите вариант установки «тарелки» на крыше Теперь, если это невозможно, нужно сосредоточить свое внимание на спутнике, который находится в предполагаемом поле зрения антенны .

Получение оборудования

Прежде, чем установить и настроить спутниковое Оборудование, его необходимо приобрести, вам нужно обратиться в специализированный магазин за следующими предметами для монтажа:

  1. «Тарелка» ( антенна ). Она «соберёт» фокусирует сигнал со спутника и отражает его в рекомендуемом диаметре конвертера — более 90 см.
  2. Преобразователь (голова) Поднимите упавший знак. в антенну И направит его на приемник после преобразования Выбор зависит от поляризации (круговой или линейной) предпочитаемого спутника, в описании которого вы найдете этот параметр
  3. Приемник (ТВ-тюнер Сигнал от конвертера затем декодируется (и#171;переведёт» для языка телевизора) и последняя точка передается на — телевизор Специальные знания для настройки этого устройства не требуются
  4. Кронштейн (и#171;нога»)। Надежный кронштейн гарантирует, что он может быть антенны На стене (или потолке) дома Кроме того, панель быстро вращается в двух плоскостях (для поиска сигнала убедитесь, что панели соответствующим образом убраны из дома, чтобы при вращении они не повредили стену в целом, установка антенны Без зажимов это невозможно
  5. Кабель (коаксиальный) Он играет роль проводника сигнала и соединяет конвертер с приемником (тюнер
  6. Мастера-дизайнеры называют это просто и.#171;дисек» Это необходимо, если вы решили принимать сигнал от нескольких спутников । В этом случае помогает подключение группы конвертеров к общему кабелю
  7. «F-ки» Без него невозможно подключить кабель к каждому звену цепи « антенна — Приемник » Вам понадобится 8 параграф (Для уверенности — 10.)

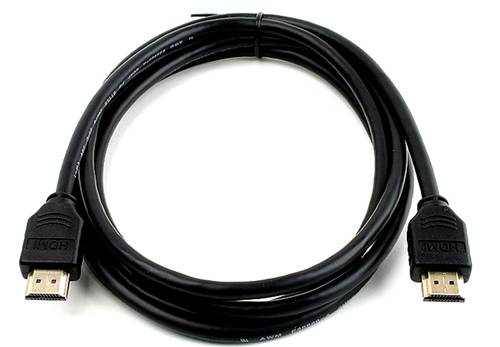

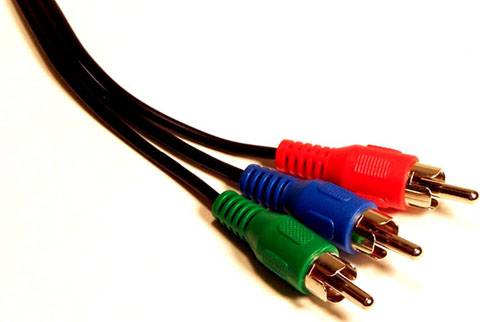

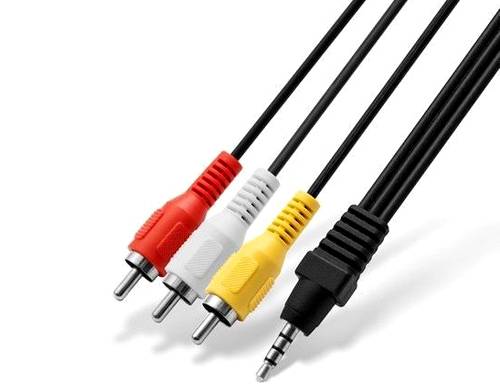

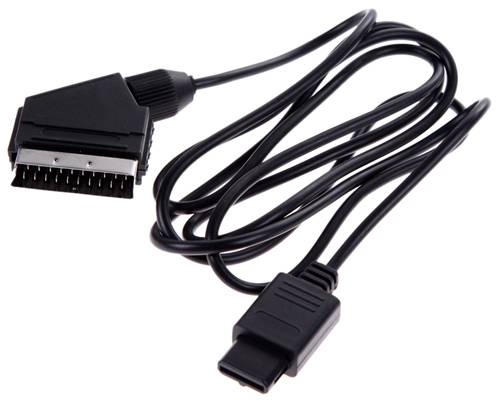

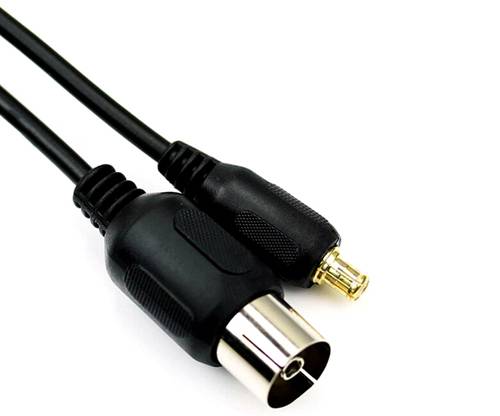

  8. Кабель для подключения ресивера к телевизору может быть: композитный (тюльпан), SCART или HDMI (для наивысшего качества). самостоятельно Проверьте, какой кабель подходит в вашем случае

Набор инструментов

Все вышеперечисленное устройства А инструменты можно приобрести в комплекте спутникового Телевизор уже собран профессионалами Его можно собрать самостоятельно — В этом случае вы уверены в качестве и надежности каждого элемента системы

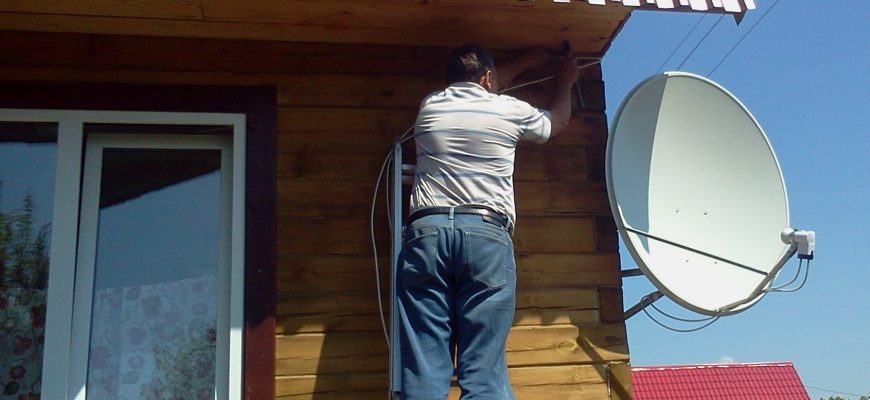

Самостоятельная установка антенны

Прежде чем перейти к этому этапу, вы должны убедиться, где находится ваш спутниковая антенна । Агсат. com. ua/satdirect сервис поможет вам принять правильное решение, Достаточно указать место, где его планируется разместить установка антенны И выберите нужный спутник После этого на экране появится индикация выбора направления.

Прежде чем приступить к установке системы, рекомендуется проверить наличие сигнала (он должен достигать 60-70%), помня о следующем антенну В случае успешного прохождения теста следующим шагом будет установка кронштейна.

Убедитесь в надежности места крепления и, используя перфоратор, просверлите в стене отверстия под анкер, размер которого должен быть выбран исходя из материала стены и веса всей собранной конструкции после крепления кронштейна и крестовины к установке самой спутниковой антенны (Описание этого процесса вы найдете в инструкции к нему). Помните: нет смысла затягивать гайку, пока вы не увидите правильное выравнивание. Чтобы начать настроить спутниковую антенну .

Подключение и настройка

Настройка спутниковых антенн самостоятельно Он не запустится, пока не будет подключен к приемнику. Для этого подготовьте кабель (намотайте на него F-KU) и прокиньте его от конвертера (головки) к тюнеру.

Подготовьте коаксиальный кабель в соответствии с алгоритмом:

  1. Отрежьте изоляционный слой кабеля (1,5 см от края);
  2. Скрутите блестящую оплетку (из маленького алюминиевого сердечника) ;
  3. Отсоединяем кабель от экрана из фольги (необходимо снять экран примерно на 8-9 мм);
  4. Очищаем сердечник (основной медный сердечник) от остатков эмали и наносим Ф-Ку.
  5. Остается обеспечить, чтобы основные и#171;выглядывает» F — не более чем на 2 мм от Ki. Все бриллианты следует отрезать плоскогубцами.
  6. То же самое делаем с другим концом кабеля (заранее. самостоятельно После измерения необходимой длины).
  7. Подключаем кабель к конвертеру (если их несколько, объединяем в один с помощью жестких дисков) и протягиваем другой конец к ресиверу.

Планирование взаимоотношений

Установка системы завершена, следующий шаг — настройка .

 настройка спутниковой антенны

Антенна правильно отображается и — настроена на спутник.#171;смотрит» на спутнике (пока). Мы идем в настройки Приемник и выберите, например, спутник Sirius. Для этого необходимо указать частоту и#171;11766», скорость и#171;2750» и поляризация и#171;H» на экране отображаются две полосы: первая показывает, что тарелка поймала сигнал, вторая — ее мощность. Если спутниковая антенна установлена Правильно, вы должны видеть не менее 40% от уровня сигнала. Осталось только улучшить качество, которое пока находится на нулевом уровне. Мы оставляем телевизор и идем к тарелке. Желательно, чтобы вы могли видеть изменения на шкале сигнала. Но если вы не можете самостоятельно Следуйте им, пусть у вас будет помощник, который сможет корректировать ваши действия — с ним будет легче настроить систему.

Начните с полного оборота спутниковой антенны Правильно. Из этого положения медленно, постоянно следя за уровнем сигнала от спутника, поверните тарелку влево.

Если сигнал не удалось перехватить, он должен быть опущен антенну на несколько миллиметров (крепежные элементы обычно имеют метку), а затем повторите вращение пластины.

Настройка спутниковой антенны самостоятельно Простое ручное крепление означает утомительный поиск маркировки.

 установка спутниковой антенны

Сначала вы должны получить качество не менее 20%, затем вы можете ремонтировать спутниковую антенну Сильно. После этого небольшими манипуляциями (буквально один градус) вращаем пластину влево и вправо, чтобы получить 40%. Но этого недостаточно. Для хорошей работы необходимо не менее 60-80%. Радуйся и#171;подгонка» Это происходит из-за манипуляций с преобразователем, который должен вращаться по часовой стрелке или против. Когда уровень сигнала будет удовлетворительным, можно переходить к отладке боковых преобразователей (если у вас их нет, пропустите этот пункт).

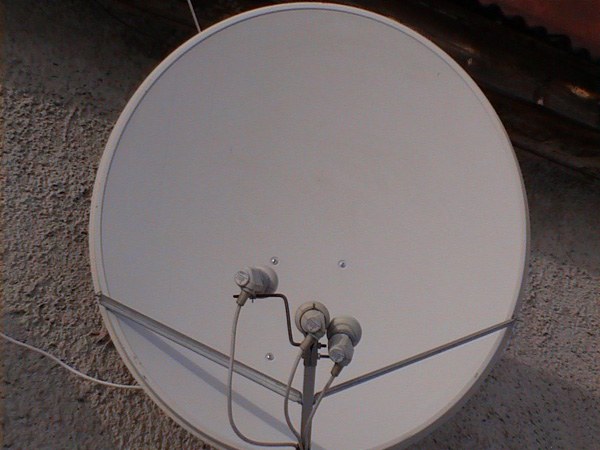

Установка дополнительных головок будет намного проще, так как основные головки будут антенна уже полностью захватывают сигнал. Остается только указать партнера для каждого конвертера (выберите в настройках частота, скорость и поляризация) и поворачивать или наклонять ножки головки для перехвата приемлемого сигнала.

Тщательно отметьте входы в пластину (one, b, c …). В таком же порядке они должны отображаться в тюнере.

Последний шаг — настройка телевизора

Остается только искать на спутнике наличие каналов и настроить TV (создайте каналы в нужном порядке, чтобы облегчить поиск). Если вы пользуетесь платным доступом, вставьте карту разблокировки, заранее приобретенную у оператора. спутникового телевидения.

Совет 1: Как настроить спутниковую антенну спутник ямал

Теперь спутниковое В нашей стране телевидение сейчас как никогда актуально. Хорошо спутников Сейчас есть много передач о России. Один из самых известных — «Ямал 202», который передает знак над значительной частью штата. Многие из каналов, принимаемых этим спутником, являются общественным достоянием. Мелоди антенну Самостоятельно, без приглашения специалистов.

Как настроить спутниковую антенну спутник ямал

Вам нужно

  • – компас;
  • – спутниковый тюнер.

Инструкция

1; Установите прямой фокус на потолке, стене или патио дома. спутниковую антенну । Вам также понадобится приемник, конвертер и кабель. Первый ее установкой Необходимо выбрать подходящее место, чтобы в радиусе 50-80 метров не было деревьев и высоких зданий, обращенных на юг. Также разрешается использовать смещение спутниковую антенну । Диаметр «тарелок» – от 90 см, в зависимости от расположения поселка. Если вы не собираетесь настраивать другие спутники с платными кодированными каналами, то самый дешевый FTA-курорт для открытых каналов — это как раз то, что вам нужно.

2. используйте конвертер С-диапазона, так как на этой частоте на спутнике Ямал 202 больше каналов, сейчас более 50. положение спутника на орбите – 49 градусов восточной долготы и, как обычно, антенна для большей части России — непосредственно на юг. На сайте лучшим методом является настройка С помощью специальных профессиональных инструментов для настройки Те, что стоят достаточно дорого, допускаются более доступные аналоги, которые помогают использовать звуковой или визуальный сигнал в настройке На спутник. В их отсутствие настройку Сделайте компас для помощи. Для этого на сайте www. maps. google. com на определить градус направления на юг.

3. соедините приемник коаксиальным кабелем ближе к телевизору и переднему конвертеру. настройкой Знак. Вытяните антенну так, чтобы конвертер был направлен на юг (используйте компас). В меню приемника выполните поиск настройку антенны Выберите спутник Ямал-202 из списка. Так как самый мощный пакет каналов на этом спутнике исходит от транспондера с частотой 3982 L 4285, то выберите его из списка. Традиционно под приемником располагаются две шкалы: одна показывает уровень сигнала, другая — его качество. Если инструмент снят с места настройки тогда вам нужен помощник, чтобы подать сигнал на тюнер.

4. Поверните антенну Влево, а затем при перемещении его вправо, принимайте так, чтобы уровень на шкале сигнала был максимальным исключительно, затем постепенно вверх или вниз, пока уровень на шкале также не станет максимальным. Если вы повернете конвертер слева направо, то получите еще больший уровень сигнала. Затем он сканирует приемник с помощью «слепого поиска» и сохраняет данные.

Совет 2: Как настроить Ямал

Дабы настроить & quot; Джамал & quot; & mdash; один из самых известных спутников Телевизионная передача & mdash; необходимость: верный способ понравиться антенну । При расчете необходимого диаметра учитывайте, что преобразователь затеняет деталь. антенны И испортил прием. Существует 2 типа конвертеров — прямой поляризации и обратной поляризации. Конвертер прямой поляризации более сложен в использовании. Ямал передает только в С-диапазоне, он все еще необходим

Чтобы настроить “Ямал” — один из известных спутников телевизионная программа — вам необходимо:

Видео по теме

Совет 3: Как настроить офсетную антенну

Отличие от прямого фокуса спутниковой антенны Который правильно нацелен на спутник, смещен антенна Существует несколько иной метод настройки । Это зависит от его конструктивных особенностей. В остальном разница между этими двумя вариантами невелика. Вам необходимо знать направление на спутник, площадь его покрытия и угол наклона антенны И координаты города. Hrt спутниковой антенне С его помощью можно не только принимать телевизионные каналы в цифровом качестве, но и подключаться к обычному интернету.

Как настроить офсетную антенну

Вам нужно

  • – программа FastSatfinder;
  • – Программа для выравнивания спутниковых антенн;
  • – спутниковый ресивер;
  • – телевидение;
  • – компьютер.

Инструкция

1. выберите диаметр спутниковой офсетной антенны В соответствии с зоной покрытия нужного спутника или группы спутников Этот сайт www. lyngsat. com параметры телевизионного или интернет-транспондера также определяются диаметром зеркала антенны Возьмите что-то большее, чем рекомендовано Выберите конвертер в соответствии с диапазоном сигнала спутникового транспондера, т.е. Частота сигнала Ku (линейная или круговая) или C-диапазон — R, L Необходимо иначе, сигнал не будет принят

2. Установите спутниковую антенну В месте, где нет высотных зданий и небоскребов с короной, выступающей в сторону спутника, сигнал со спутника будет «распадаться» на части на экране телевизора, а интернет-пакеты будут приходить с колоссально большими ошибками и задержками

3. определите высоту или угол наклона смещения. спутниковой антенны . Для этого вам необходимо знать географические координаты вашего города, где он находится на сайте www. maps. google. com вы можете посмотреть на , как определить угол возвышения с помощью программы выравнивания спутниковых антенн. Эта программа также помогает настройку антенны По солнцу, т.е. Солнце ваше окно показывает, в какое время в вашем городе свет находится в это время в том же направлении, что и желаемый спутник, который вы должны передавать антенну Там и, вращая его слева направо и вверх-вниз, сканируйте горизонт Делайте это постепенно, не нужно спешить с такой процедурой определения сигнала, допускается использовать либо специальный прибор, либо компьютер, на котором установлена Программа Fastsatfinder или спутниковым Приемник, подключенный к телевизору

4. Настройте антенну Для этого запустите программу Fastsatfinder с помощью PCS, введите нужный спутник, выберите транспондер из выпадающего меню, определенного ранее, и нажмите красную кнопку Начните сканирование горизонта В месте возникновения сигнала проценты, получите их максимальное значение Фиксация антенну . Ослабьте фиксацию датчика (линейную) и доведите сигнал до максимума, поворачивая его по часовой или против часовой стрелки, и зафиксируйте его

5. отрегулируйте смещение антенну с подмогой спутникового Приемник Выключите тюнер Подключите коаксиальный кабель к конвектору с помощью F-коннекторов антенны И на входе ресивера Подключите его к телевизору. антенное Гнездо Включите приемник Установите канал на ТВ для последующего просмотра спутниковое ТЕЛЕВИДЕНИЕ В меню приемника выберите вкладку «Антенна» или «Настройки» и выберите спутник, если его нет, введите его вручную через меню «Правка» Выберите транспондер с помощью пульта дистанционного управления и начните сканирование горизонта антенной . Внизу окна настройки Там будут линии электропередач, и уровень сигнала будет регистрироваться по мере того, как это будет происходить антенну И регулируя конвертер, вы получите максимальное значение

Видео по теме

Совет 4: Как обнаружить спутник “Ямал”

«Ямал» – Это один из самых популярных и актуальных спутников Радио, которое транслирует сигналы многих российских станций, открытых для публики Для настройки спутниковой антенны Пригласить специалистов на Ямал несложно, Это можно сделать самостоятельно

Как найти спутника

Вам нужно

  • – антенна ;
  • – Приемники;
  • – Уровень здания;
  • – транспортир;
  • – отвес

Инструкция

1. первая сборка и установка антенну . Ее стойку установите Сильно вертикальный Для этого используйте уровень здания, если a антенна Если есть кольцо, оно также должно быть расположено горизонтально

2. рассчитать угол, под которым виден спутник Угол возвышения — это наклон, под которым антенна Рассмотрите спутник в вертикальном положении с помощью отвеса и школьного транспортира. установите зеркало антенны . Координаты городов можно найти на многих сайтах в Интернете

3. Дальше настройте спутниковый Приемник Перейдите в «Меню» — «Настройки», нажмите на «Поиск каналов», а затем на «Настройки антенны «. Поместите 5150 в поле» Частота локального генератора».

4. введите каждое слово в названии спутника Не нужно вставлять разделитель в конвертер, так как неизвестно, где он должен находиться Мощный транспондер будет принят без него Затем нажмите OK.

5. введите скорость 28000, частоту транспондера 3645,❶? И снова нажмите OK

6. приемник пытается обнаружить каналы, но не находит их Это необходимо для шкалы качества цифрового сигнала и шкалы для измерения аналогового уровня Нажмите клавишу Exit на некоторых приемниках, зайдите в параметры терминала и выполните поиск сигнала управления, если a антенна не настроена Обе шкалы отображаются на спутнике

7. теперь просто поверните антенну Согласно Азимуту, уровень аналогового сигнала будет расти по мере достижения спутника, а качество будет отображаться на 2-х шкалах

8. Подстройте антенну Вертикальные и горизонтальные для достижения максимально допустимого качества сигнала, найдите в интернете список частот спутника Ямал, настройте Наслаждайтесь терминалом и любимыми каналами

Комментарий. Hlte антенну , Соберер отдать предпочтение российскому производству, так как китайский сегмент. антенны Они имеют разную геометрию зеркала и работают только до 20% в диапазоне Ku.

Полезный совет Для настройки антенны Это лучше для простого отображения сигнала, а не для ресивера С их поддержкой вы получите спутник гораздо быстрее Не забудьте вставить ④ после этого настройки антенны Поскольку двойная выгода от двойного

Совет 5: Как настроить ресивер для спутниковой тарелки

Со спутниковым телевидением вы можете смотреть десятки программ в высоком качестве со специальной поддержкой спутниковых Приемники (тюнеры Чтобы по-прежнему иметь возможность наслаждаться высококачественными программами, сначала необходимо установить и настроить оборудование.

Как настроить ресивер для спутниковой тарелки

Вам нужно

  • – телевидение;
  • – спутниковая антенна ;
  • – спутниковый ресивер.

Инструкция

1. Протяните кабель от спутниковой антенны Подключите его к приемнику и вставьте в соответствующий разъем на задней панели, обычно помеченный » ❶ «или «❶ «». Далее выполните подключение ресивера к видеовходу телевизора с поддержкой микрофлюидного или микрофлюидного разъема, чтобы не ошибиться, старайтесь подключать видео к желтому разъему, а звук к черному и красному Направляющие буквенные обозначения на задней панели ресивера.

2. включите приемник в соответствии с инструкциями на телевизоре, настройте На этом канале, если вы все сделали правильно, на экране появится изображение с логотипом ресивера Там отображается список спутниковых Обычно доступ к списку каналов, на которые вы подписаны, осуществляется нажатием кнопки «Menu», а затем кнопки «OK «, которую вы найдете на приемнике или на передней панели пульта дистанционного управления. устройства . Выберите в настройках Русский язык, позднее установите Подходящие временные параметры и отображаемый видеосигнал при устройство Он запрашивает PIN-код и пытается ввести комбинацию из 1234 или 0000.

3. перейти в меню настроек Спутник Выберите подходящий спутник и введите соответствующий порт. Обычно это можно найти в инструкции к приемнику, на входе которого выполняется подключение спутниковых конвертер, позже как установите Соответствующие значения в меню Scan спутникового Предпочесть этот пункт в сигнале или меню, нажав соответствующую кнопку на пульте дистанционного управления настроек । Обратите внимание, что современные модели телевизоров имеют возможность передавать спутникового сигнал и различные каналы, передача сигнала может начаться сразу после выбора подходящего спутника Не забудьте сохранить установку настройки .

Как настроить спутниковую антенну самостоятельно : несколько практических рекомендаций

Телевидение уже давно стало неотъемлемой частью жизни даже в деревнях, где редко можно встретить дома не установлен ТЕЛЕВИДЕНИЕ. Кроме того, каналы могут передаваться различными способами: через внешний кабель или спутник. Возможность вещания по кабелю ограничена, а качество каналов низкое. Поэтому многие потребители задаются вопросом как настроить спутниковую антенну самостоятельно Чтобы вызов мастера не стоил денег.

Как настроить спутниковую антенну самостоятельно

Как это работает спутниковое ТВ

В космосе, на высоте земного экватора, вращаются телевизионные спутники, которые передают сигнал на планету, где его принимают специальные устройства – антенны А затем этот сигнал проходит декодирование префикса в телевизоре и передает изображение.

Открытое пространство

Свободное пространство

При этом спутниковая антенна Действует как своего рода линза, собирающая радиоволны в пучок, усиленный для устойчивой походки. Чем дальше спутник находится от оборудования, тем больше требуется диаметр тарелки.

Соответственно, без качественного оборудования сигнал не будет приниматься телевизором. Поэтому важно правильно выбрать пластину, сигнал которой поступает в конвектор, затем преобразуется и достигает приемника, и только потом попадает на экран.

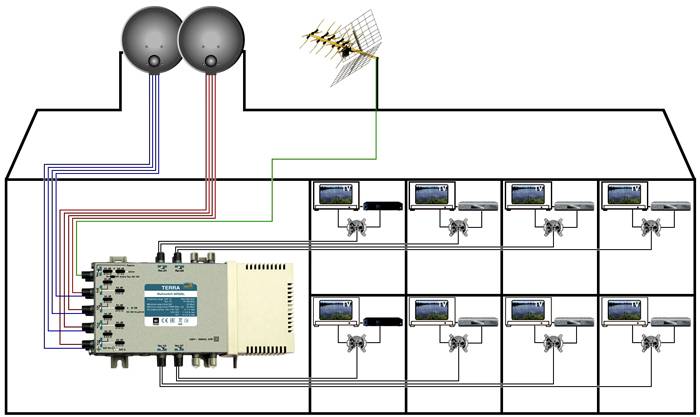

Схема подключения многоквартирного дома

Схема подключения многоквартирного дома

Приемник установлен рядом с телевизором. Количество и четкость передаваемых каналов зависит от мощности и качества данного устройства. Установив программу, вы сможете «поймать» и распознать большое количество телеканалов. Вы можете использовать новые каналы, обновив версию микропрограммы приемника. Это настолько недорогой и высококачественный телевизор, что возникает вопрос. как настроить спутниковую антенну самостоятельно А потом телеканал.

Как проходит установка спутниковой антенны самостоятельно (Инструкции для чайников)

Для того чтобы не собирать комплект по частям для спутникового ТВ, его можно купить в специализированном магазине или заказать по Интернету. Модели обновляются, вы не должны быть слишком старыми. Этот пакет содержит следующие элементы:

Комплект для спутникового ТВ

Комплект для спутникового ТВ

  • сама антенна От 0,7 до 1,2 м в диаметре;
  • Конвекторов может быть несколько (в России используется до трех;
  • Монтажные системы для мультифидов — конвекторов (2 шт.);
  • Устройство для переключения между дисковыми конвекторами;
  • Коаксиальный кабель с сопротивлением 75 Ом;
  • F-коннектор;
  • Кронштейн, дюбели или анкеры.

После приобретения оборудования возникает вопрос, как самостоятельно установить спутниковую антенну На крыше или перед окном.

Статья на эту тему:

Как сделать антенну DIY для телевидения. В статье мы рассмотрим простые способы сделать антенну Создавайте свои собственные работы для телевидения, которые могут пригодиться.

Выберите место

Сначала соберите инструкции антенну । Проверьте плотность затяжки всех гаек и болтов. Оставьте только один кронштейн слегка скрученным (для конвектора), который отвечает за вертикальный наклон.

План застройки

План строительства

Конвектор следует разместить в центре, соблюдая его длину. Отвод для кабеля должен быть перпендикулярен земле. Полная фиксация производится после получения четкого сигнала и достаточной мощности.

Параметры инструмента

Варианты оборудования

Теперь вам нужно выбрать место установки । Обычно крепится к стене или потолку. В полдень солнце падает вправо. Вы можете увидеть как установлено Тот же инструмент для соседей.

Большинство плит в основном обращены в одну сторону — это 56 градусов восточной долготы (Трикалор и НТВ-Плюс). При подключении к телевизору Rainbow TV он будет направлен немного влево (19). Континент телевизора и телевизионных ключей установлен на 85⁰.

При выборе направления и места установки необходимо убедиться, что внешние объекты не мешают сигналу, т.е, антенну ничто не должно блокироваться. После всех проверок можно приступать к монтажу оборудования.

Монтажные кронштейны

Кронштейн должен быть плотно прижат, для разных стен используются разные винты. Сантехнический шуруп с головкой 17 или 13 подходит для кирпичных, бетонных или деревянных стен. Если вы используете стандартный антенну 90 см в диаметре, то достаточно длины винта 6 см.

Выравнивание антенны

Можно просто вкрутить шуруп в дерево под бетон или кирпич, предварительно сделав отверстие с пробоиной, и вставить дюбели в рыхлую засыпку.

Если корпус закрыт сайдингом, требуются более длинные винты для кабелей, а также устанавливаются металлические распорки для труб. Сначала подготовьте отверстия нужного диаметра, затем изготовьте и установите распорки антенну .

Схема выравнивания оборудования

Схема выравнивания оборудования

Можно также закрепить инструмент на металлической опоре, для этого следует использовать винты по металлу со специальным сверлом с шестигранной головкой. Если устройство собрано, но последний винт еще не затянут, необходимо проверить качество сигнала. Для этого используйте устройство для настройки спутниковой антенны , можно провести настройку А без него — своими руками.

Статья на эту тему:

Крепление для телевизора на стену поворотное выдвижное. В статье мы рассмотрим особенности применения, разновидности. устройства , Секреты выбора и установки.

Как настроить спутниковую антенну самостоятельно : Проверка спутникового сигнала

Когда антенна Установленный на крыше, остается подключить кабель к приемнику и сделать настройки Но на этом этапе возникает вопрос о правильном направлении антенны на крыше.

Вы можете постоянно спускаться вниз и проверять сигнал на приемнике или поднять переносной телевизор на потолок и проверить. Однако есть гораздо более простой способ: приобрести специальное устройство для проверки спутникового сигнала, не выходя из него антенны .

Установка на крыше

Регулировка непосредственно на потолке

Если вы хотите сэкономить, подумайте о том, как его установить спутниковую антенну без прибора самостоятельно :

  • Подключите сетевой кабель (220 Вт) к панели.
  • Затем установите приемник, входящий в комплект.
  • Возьмите с собой на место проверки портативный телевизор.
  • Подключите все в соответствии с рисунком и проверьте, регулируя направление пластины.

Если вы не хотите поднимать все вверх, все равно стоит приобрести устройство, в котором тюнер и телевизор остаются на месте. Данные о входящем сигнале отображаются на экране устройства. В этом случае питание этого устройства поступает от приемника, поэтому все, что вам нужно сделать, это отрегулировать направление панели.

По умолчанию оборудование настроено на проверку качества спутникового сигнала Выберите название спутника

Тестер качества спутникового сигнала

Самые простые варианты отображают на экране шкалу и звуковой сигнал, более дорогие отображают частоту и диапазон, чтобы вы могли быстро настроить направление. антенны .

Подключение и настройки тюнера спутниковой антенны самостоятельно

Прежде чем приступить к ответу на вопрос, как настроить каналы на спутниковой антенне подключите тюнер ТВ самостоятельно . Используйте несколько вариантов от производителей.

Таблица 1. Подключение тюнера ТВ самостоятельно

КакИзображение
Необходимое подключение имеется практически во всех современных телевизорах.
Иногда в комплект может входить кабель SCART-to-SCART (гребенка).
Тюльпаны — один из самых распространенных методов соединения тюнеров и телевизоров. Подключите тюльпан к соответствующему разъему на задней или передней панели телевизора.
Другая версия Tulip y, PB, PR также может быть найдена в конфигурации.
Последний вариант — вход по коаксиальному кабелю через RF OUTPUT.

После подключения комплекта и подключения его к сети перейдите непосредственно в раздел к настройке Каналы на телевидении. Для этого сначала нажмите кнопку меню на пульте дистанционного управления от тюнера. Если на экране телевизора ничего не происходит, значит, что-то подключено неправильно или отсутствует в сети.

Меню спутникового ТВ

Меню спутникового ТВ

Осталось завершить окончательную настройки и поиск каналов:

  • Вызовите меню.
  • Открываете установки или инсталляцию.
  • В нижней части экрана открывшегося окна находятся две шкалы, которые показывают качество сигнала.
  • Основные настройки Отображается по умолчанию Выберите название спутника
  • ④Укажите тип конвектора в линии.
  • Вы не трогаете остальные данные, просто проверьте, включена ли ④POWER

Если шкала мощности показывает большее число, подключите коаксиальный кабель, ведущий от конвектора к приемнику В этом случае необходимо заранее подготовить F-разъемы Вот видеоматериал о том, как правильно подключить

Источник: https://www.cssapemaster.ru/ustrojstvo-sputnikovoj-antenny-kak-ee-ustanovit-i

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT
