TOMAHAWK

Чтобы перевести A/M в режим охраны, необходимо нажать кнопку 1 раз, габаритные огни мигнут 1 раз, сирена издаст 1 «чирпа», подтвердить вход в режим охраны, двери закроются иконкой и значком.

Если сирена издает 3 «чирпа», это означает, что система отключила неисправную зону защиты (дверь, капот, багажник не включили ручной тормоз), система автоматически возьмет эту зону под защиту, как только она будет восстановлена (дверь, капот, багажник закрыты, ручной тормоз включен).

5. удушение сарнов

Чтобы перевести А/М в режим охраны с отключением звукового сопровождения сирен (все сообщения и подтверждения передаются системой только на брелок), необходимо 1 раз нажать на кнопку Стояночные огни мигают 1 раз, подтверждается вход в режим охраны, двери закрываются значком и значком

Вы можете включать и выключать этот режим, когда ⑦ / ⑦ находится в режиме охраны

6. список автопостов и автоматическая переинтерпретация в режиме защиты.

Если функция автомобиля активирована, то: при выключении зажигания после закрытия всех дверей А/М система оповестит владельца после 1 длинного «chiras» и 10 секунд включения режима безопасности(см. таблицу программирования

Функция автоматического усиления всегда активируется, если в A / M после снятия с охраны одна из дверей не была открыта в течение 30 секунд Система автоматически включает режим охраны

7. режим иммобилайзера

⑤ Режим включается автоматически через 30 секунд после выключения зажигания (см. таблицу программирования Светодиодный индикатор в этом режиме горит постоянно В этом режиме невозможно запустить двигатель ключом зажигания

Чтобы выйти из режима иммобилайзера, нажмите PR 1 раз или выключите зажигание и нажмите PR Override 1 раз.

8. снятие с охраны

Чтобы снять ⑦ / ⑦ с охраны, необходимо нажать кнопку 1 раз Стояночные огни мигают 2 раза, сирена включает 2 «чирпа» (если система не находится в режиме безопасности с сиренами) для подтверждения снятия а/м с охраны, двери открываются, включается салонное освещение (если подключено, на панели управления отображается символ Контроль

9. открывание/закрывание дверей с помощью двигателя.

Когда двигатель A / M запускается ключом зажигания, вы можете открывать и закрывать двери с помощью символа кнопки и соответственно

10. двухступенчатое открывание дверей или 3-канальное

Эти функции недоступны одновременно! Используйте таблицу программирования для выбора одного из них

  1. Выбрана функция открытия вторых дверей Нажмите кнопку, чтобы снять и открыть дверь водителя Повторное нажатие и удержание этой кнопки открывает остальные двери ⑦ / ⑦.
  2. Выбрана функция дополнительного канала Нажмите и удерживайте кнопку для активации дополнительного канала

Внимание.

Эти функции требуют дополнительных соединений при установке

11. карботимер

⑦ — На 9010 с турбодвигателем для⑦/⑦ предусмотрена функция турбодвигателя При включении этой функции двигатель продолжает работать в течение 1, 3 или 6 минут после выключения зажигания (см. таблицу программирования).

12. дистанционный запуск двигателя
  1. — Попытка запуска двигателя
  2. — Если вы запустили двигатель по какой-либо причине
  3. — Запуск двигателя (с мелодией пирса «Кикен»).

Двигатель работает в течение запрограммированного времени (см. таблицу программирования), а затем автоматически тонет Время работы двигателя может быть увеличено путем одновременного нажатия кнопок и после 20 минут нажатия каждой в течение 5 минут, максимум На дисплее брелка-пищалки время остается до тех пор, пока двигатель не будет показан

Внимание.

Нельзя исключить дистанционный запуск двигателя:

  1. Рычаг переключения передач не находится в нейтральном положении
  2. Зажигание включено
  3. Капот открыт
  4. ⑦ / ⑦ Не включен ручной тормоз.

В любом из этих случаев они публикуют 4 «Чирпа, если вы попытаетесь запустить сирены дистанционно».

13. дистанционное глушение двигателя.

В случае, если кондиционер был открыт пультом дистанционного управления для запуска двигателя, вы можете заглушить его нажатием кнопки Стояночные огни мигают 2 раза, сирена загорается 2 раза Chirpa Символ исчезает на контроллере клавиатуры, звучит мелодия

14. тепло из-за определенной температуры в кабине

⑦ — 9010 предусматривает дополнительный датчик температуры для установки под капотом системы ⑦ / ⑦ (см. схему 10) Если этот датчик установлен, то запуск и прогрев будет происходить в соответствии с сигналами от этого датчика, в противном случае в соответствии с датчиком температуры в салоне

Чтобы активировать эту функцию, необходимо одновременно нажать и удерживать кнопки Стояночные огни мигают 1 раз, подтверждая активацию функции сирены, 1 «Chirp is released». Символ включения отопителя и указанная температура отображаются на контроллере клавиатуры щуки (см. таблицу программирования), сопровождаемые мелодией, когда температура в салоне достигает Для включения автоматического отопителя двигатель запускается на первое запрограммированное время (см. таблицу программирования

Чтобы выключить эту функцию, нажмите кнопку , и габаритные огни мигнут 2 раза, подтверждая, что оборот системы функции 2 «Чирпа освобождена». Символ исчезает на контроллере клавиатуры, звучит мелодия

Автоматический прогрев двигателя до определенной температуры осуществляется не более 2 раз за 6 часов

Температура для автоматического прогрева двигателя может быть отрегулирована н а-5⑥, -10⑥, -20 Euthe, -30 Euthe (см. таблицу программирования).

15. ежедневный автоматический запуск

Чтобы активировать эту функцию, одновременно нажмите и удерживайте кнопку Парковочный свет мигнет 1 раз и подтвердит активацию функции На панели управления Pike появится символ, прозвучит мелодия

После активации этой функции система автоматически запускает двигатель каждый день, начиная со следующего дня на момент активации этой функции

Для отключения функции ежедневного автозапуска нажмите на кнопку , при этом габаритные огни мигнут 2 раза для подтверждения включения функции Символ исчезает на кнопочном контроллере, звучит мелодия

Для активации 1-, 2-, 4-, 12-часового запуска необходимо активировать функцию ежедневного автозапуска, а затем в течение 5 секунд после активации нажать соответствующую кнопку на клавише ⑦ :

— Для запуска двигателя каждый час, — Для запуска двигателя каждые 2 часа, — Для запуска двигателя каждые 4 часа, — Для запуска двигателя каждые 12 часов.

16. удаленный мониторинг состояния

Для осуществления дистанционного контроля состояния Cosmoprof /Космопроф, необходимо нажать на кнопку, при этом габаритные огни мигнут 3 раза, подтверждая передачу данных на приемник Brad-Pier: Температура в салоне, состояние консервации и т.д.;

17. дистанционное открывание багажника

Чтобы открыть загрузку удаленно, нажмите и удерживайте кнопку . Стояночный фонарь мигает 3 раза, подтверждая, что багажник открыт. Символ появляется на дисплее приемника радиовызовов.

Эта функция требует дополнительного подключения при установке.

18. второй дополнительный канал

Чтобы активировать эту функцию, нажмите и удерживайте кнопку. Стояночный свет мигает 1 раз, а сирена воспроизводит 1 «CHIRP», чтобы подтвердить, что функция активирована.

Эта функция требует дополнительного подключения при установке.

19. поиск транспортных средств

Чтобы активировать эту функцию, одновременно нажмите кнопку и . Парковочный индикатор мигает 6 раз, а сирена издает 6 «CHIRPS», чтобы показать вам местоположение автомобиля.

20. дистанционная деактивация датчика удара.

Чтобы активировать эту функцию при постановке автомобиля на охрану, одновременно нажмите кнопки и . Стояночные огни мигают 1 раз, а сирена издает 1 «WITCH», подтверждая, что автомобиль поставлен на охрану. На дисплее брелока-пейджера появляется символ, указывающий на то, что датчик удара снят с охраны.

21. режим тревоги

Когда включен диапазон предупреждения датчика удара (низкий удар), габаритные огни мигают 6 раз, а сирена издает 3 «TWITCHES». На дисплее брелока-пейджера появляется символ и звучит мелодия.

При срабатывании основной зоны датчика удара (сильный удар) система включает режим тревоги на 25 секунд. На дисплее появляется символ брелока-пейджера и раздается звуковой сигнал.

Если срабатывает другая зона, система включает режим тревоги на 30 секунд. На дисплее брелока-пейджера появляется символ сработавшей охранной зоны и раздается сигнал тревоги.

Чтобы выключить сигнал тревоги, нажмите кнопку . Это отключает режим тревоги, но автомобиль остается на охране.

22. режим паники

Чтобы активировать этот режим, необходимо нажимать кнопки, при этом двигатель автомобиля не должен заводиться. Габаритные огни мигнут 3 раза, а сирена воспроизведет 3 «TWITCHES», чтобы привлечь внимание к вашему автомобилю.

23. Режим «Анти-угон»

Чтобы активировать этот режим, необходимо одновременно нажать и удерживать кнопку . Система включает режим тревоги на 30 секунд, стартер двигателя блокируется. На дисплее появляется символ брелока-пейджера и раздается звуковой сигнал.

Чтобы отключить этот режим, нажмите кнопку .

Этот режим также может быть активирован с помощью кнопки «Anti-Hijack». Нажмите кнопку «Anti-Hijack» (двигатель автомобиля должен быть включен). Парковочный свет мигает в течение 30 секунд, затем система переключается в режим тревоги, и стартер двигателя отключается. Этот режим отключается только при нажатии кнопки. Вы также можете выйти из этого режима, нажав кнопку «Anti-Hijack» на 5 секунд.

24. Режим «Парковый сервис»

Чтобы активировать этот режим, необходимо одновременно нажать и удерживать кнопки. Парковочный свет мигает 4 раза, сирена издает 4 «ZWITSCHERT» и подтверждает активацию режима «Valet». На дисплее брелока-пейджера появляется символ и звучит мелодия.

В этом режиме недоступны никакие функции системы, кроме функции центрального замка.

Чтобы отключить этот режим, необходимо снова нажать кнопку. Парковочный свет мигает 4 раза, сирена издает 4 «ZWITSCHERT» и подтверждает деактивацию режима «Valet». Символ на дисплее брелока-пейджера исчезает, и звучит мелодия.

25. вызов водителя

Чтобы активировать эту функцию, необходимо нажать кнопку вызова на антенне передатчика. На дисплее брелока-пейджера появляется символ и звучит мелодия.

26. действия, выполняемые с помощью кнопки «Отмена»

Некоторые функции Tomahawk ⑥-9010 можно активировать без помощи кнопки управления Наррация Для входа в режим активации функций необходимо нажать кнопку «Override»:

  1. Выключите зажигание
  2. Выберите нужную функцию, нажав кнопку » Override»:
    1. режим «valet» — 3 раза
    2. Ежедневный автомобиль — 4 раза
    3. Автоматический подогрев при определенной температуре в салоне — 5 раз

    1. Режим «Valet» — 3 «чирпа» и свечение
    2. Ежедневные автоматизм ы-4 «чирпа» и всплеск
    3. Автоматический обогрев при определенной температуре в салоне — 5 «чириканий» и мигание

    1 Функция «Chirp» и мигание включены 2 Функция «Chirpa» и мигание выключены

    Если была активирована функция ежедневного запуска автомобиля, двигатель открывается сразу после выключения зажигания Используйте брелок дистанционного управления для выброса двигателя

    27. аварийное производство / удаление
    1. аварийное производство в условиях безопасности:

    1. Включите зажигание (двигатель не должен быть открыт).
    2. Нажмите кнопку отмены 8 раз
    3. Выключите зажигание

    Стояночные огни мигнут 1 раз и подтвердят активацию функции сирены для выпуска 1 «Chirp». Через 20 секунд система переходит в режим защиты

    Через 20 секунд, если какая-либо из зон безопасности сработала после аварийной настройки, система оповестит вас 3 вспышками габаритных огней и 3 «стрекочущими» сиренами, позволяя вывести самолет из зоны безопасности в аварийной ситуации Если вывода из зоны безопасности не последовало, система перейдет в режим тревоги

    2. экстренное выведение из безопасного состояния:

    1. Включите зажигание (двигатель не должен быть открыт).
    2. Нажмите кнопку отмены 4 раза
    3. Выключите зажигание

    Стояночные огни загораются 2 раза, сирена включается 2 раза, подтверждая активацию функции

    Пульты дистанционного управления продолжают работать после аварийной настройки или удаления

    28. подготовка к дистанционному запуску для A / M с механической трансмиссией

    Для обеспечения возможности дистанционного запуска A / M с механической коробкой передач рычаг переключения передач должен находиться в нейтральном положении

    Перед опусканием двигателя A / M выполните следующие процедуры:

    1. Затяните ручной тормоз A/ M (двигатель должен быть открыт).
    2. Нажмите на кнопку, символ появляется за клавиатурой, звучит мелодия

    Выполняйте шаги 30 и 3 в течение 4 секунд

    Если все действия были выполнены правильно, система автоматически заглушит двигатель, в противном случае опция дистанционного запуска будет отключена

    29. программирование запасного ключа ⑦.

    Tomahawk ⑦-9010 позволяет записать в память до 4 пультов для записи ключа⑦. Следуйте приведенной ниже последовательности действий:

    1. Включите зажигание (двигатель не должен быть открыт).
    2. Нажмите и удерживайте кнопку отмены
    3. 4 дождитесь сирены «Чирпов» Подтвердите вход в режим управления ключом.
    4. Отпустите кнопку «Переопределение»
    5. Нажмите и удерживайте кнопку и подтвердите, пока не услышите «стрекот» сирены, сохранив новую клавишу ⑦ (1 для первой клавиши «Chirp», 2 для «Chirpa», 3 для «Chirpa» и 4 для четвертой и 4 для «Chirpa») 4 «chirpa «для четвертой
    6. Если в течение 6 секунд от клавиши ⑦ не поступает сигнал, система автоматически выходит из режима программирования тормозов

    Внимание.

    Все ключ-карты, не прошедшие процедуру программирования, удаляются из памяти

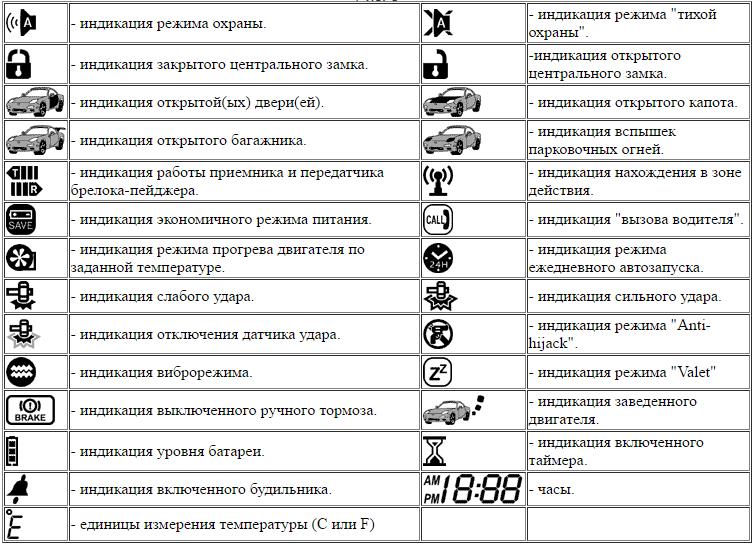

    30. режимы работы светодиодных дисплеев

    Система отображает свое состояние с помощью светодиодных индикаторов при выключенном зажигании A / M

    Условия размещенияИскры летом
    Режим дистанционного запускаОн постоянно горит
    Удалено из A / M безопасностиЗакрытый
    A/M в безопасном режиме1 вспышка
    Ежедневный режим автоматического запуска2 вспышки
    Автоматический режим нагрева при определенной температуре3 вспышки
    Ежедневный режим автоматического запуска и режим автоматического нагрева при определенной температуре4 вспышки
    Режим обслуживания парка5 яркость
    31. замена батареи britok-PYR

    Если заряд батареи britok-PYR выглядит так, то заряд батареи низкий и требуется скорая помощь.

    1. Откройте крышку батареи клавиатуры
    2. Отдавайте старые батарейки
    3. Нажмите кнопку
    4. Вставьте новую батарею
    5. Закройте крышку батарейного отсека клавиатуры
    6. Нажмите кнопку

    Тип источника питания Батарея AAA. Рекомендуется использовать алкалиновые батарейки.

    32. режим программирования

    Для входа в режим программирования выполните следующие действия:

    1. Включите зажигание (двигатель не должен быть открыт).
    2. Нажмите кнопку отмены 6 раз
    3. Выключите зажигание (подтверждение входа в режим программирования — 6 «стрекочущих» сирен).

    С помощью кнопки переопределения выберите нужную функцию. Каждое нажатие — это переход к следующей функции.

    Система отображает выбранную функцию сирены «chirpa»:

    Короткий «чирик» -1 Длинный «чирик» — 5

    14 нажатий на кнопку «отмена» — 2 длинных «чирпа» и 4 коротких — выбор функции 14.

    Номера и описания функций см. в таблице программирования.

    33. программирование работ брэда пайка

    Используемые кнопки Выполненные задачи Комментарии
    Включение подсветки Автоматически выключается через 5 секунд
    + Включение режима энергосбережения Приемник Keycase Pike автоматически отключается после снятия A / M с охраны.
    + Переключение звука / вибрация
    Ручка Режим настройки Часы, будильник, таймер Перевод часов/минут заблаговременно. Нажмите и удерживайте для быстрой прокрутки.

    Перевод часов / минут вперед. Нажмите и удерживайте для быстрой прокрутки. Режим настройки часов — часы Однажды Режим настройки часов — минуты 2 раза Режим настройки будильника — часы 3 раза Режим настройки будильника — минуты 4 раза Режим настройки Тревога V. 5 раз Режим настройки таймера — часы 6 раз Режим настройки таймера — минуты 7 раз режим настройки таймера — вкл/выкл + Режим настройки будильника + 1 раз Установка таймера на 10 минут + 2 раза Установка таймера на 20 минут + Z раз Установка таймера на 30 минут + 4 раза Установка таймера на 60 минут + 5 раз Установка таймера на 90 минут + 6 раз Установка таймера на 120 минут

    34. таблицы программирования

    Количество нажатий на кнопку «Перезаписать» Подтверждение Описание функции 1 щебетание 2 щебетание 3 щебетание 4 щебетание
    Однажды 1 — «щебетать Время работы двигателя после дистанционного запуска (минуты) 5 10 15 20
    2 раза 2 скидка на «чирпа Установленная температура в салоне для автоматического обогрева (° C) -5 — Десять — Двадцать — тридцать
    3 раза 3 скидка на «чирпа Время работы стартера при дистанционном запуске (Ms) 800 1200 1800 3000
    4 раза 4 скидки на «чирпа Управление двигателем по сигналу: Вар। 1 Вар। 2 Вар. z
    5 раз 1D «чирик 2 Время активации канала DoP (C) 0,8 10 30 Постоянный
    6 раз 1D + 1k «чирик». Продолжительность импульса сирены (Мс) 100 10 15 20
    7 раз «Чирпа» от 1D + 2 Кабель Igna2 (vcl / off (/ закрытие дверей при дистанционном запуске) Вар। 1 Вар। 2 Вар। 3 Вар। 4
    8 раз «Чирпа» из 1D + 3 Задержка стартерного двигателя перед запуском двигателя для дизельных или бензиновых двигателей (C) 2 10 10 10
    9 раз «Чирпа» от 1T + 4 Длина открытия/закрытия центрального замка (C) Вар। 1 Вар। 2 Вар। 3 Вар। 4
    10 раз 2D «чириканье Двухступенчатое открывание дверей или 3 дополнительных. Канал / amanwak Вар। 1 Вар। 2 Вар। 3 Вар। 4
    11 раз «Щебетание» из 2D + 1 Функция безопасного вождения Закрыто. Вар। 1 Вар। 2 Вар। 3
    12 баров «Чирпа» из 2D + 2 Вскрытие в целях безопасности Вар। 1 Вар। 2 Вар। 3
    13 раз «Чирпа» из 2D + 3 Рассмотрение задержек в освещении салона (C) 1 15 30 45
    14 раз «Чирпа» из 2D + 4 Время принятия присяги (c) / поднятия бокалов (c) Вар। 1 Вар। 2 Вар। 3 Вар। 4
    15 раз 3D «чириканье Единицы измерения температуры в кабине / тип блокировки (черный и белый кабель) Вар। 1 Вар। 2 Вар। 3 Вар। 4
    16 раз «Щебетание» от 3D + 1 Турботаймер Закрыто. 1 мин. 3 мин. 6 мин.

    Выбранная функция подтверждается системой сиреной » chirps»: d — длинный «chirp», K — короткий «chirp»».

    Выбранная установка функции подтверждается системой с помощью сирены » chirps»: — 1 «chirp», — 2 «chirpa», — 3 «chirpa», — 4 «chirpa».

    Особое внимание уделяется заводской установке программируемых функций

    35 Описание программируемых функций

    1. Время работы двигателя после дистанционного запуска: 5/10/15/20 минут
    2. Кабина в ма, температура цзинь в дождь, почему она приспособилась к нагреву текущей акулы (функция извлечения активной акулы): -5/-10/-20/-30 ° в домашних условиях.
    3. Время работы стартера при активации функции дистанционного запуска: 800/1200/1800/3000 Ms

    Отображается время первой попытки дистанционного запуска Если первая попытка запуска не удалась, система увеличивает время для каждой из последующих попыток на 3 мс.

    Время 3000 Ms программируется только в том случае, если провода тахометра (серо-черные) подключены

    Вариант 1- по напряжению электрической системы A / M Вариант 2- по датчику давления масла Вариант 3- по счетчику оборотов

    Если вы выбрали третий вариант контроля работы двигателя, необходимо выполнить процедуру программирования холостого хода:

    1. ⑤ отсоедините все потребители электроэнергии в (например: кондиционер, радио, усилитель).
    2. Включите зажигание и нажмите кнопку PR Override 9 раз.
    3. Выключите зажигание Сирена издает 9 «Чирпов», светодиод дает 9 вспышек
    4. Запустите двигатель с помощью ключа зажигания и дождитесь, пока загорится светодиод
    5. После того, как обороты двигателя достигнут 500-1500 в минуту и двигатель достаточно прогреется, переходите к следующему этапу
    6. Нажмите и удерживайте кнопку отмены 1 раз, при завершении процесса система успешно выпустит 1 «чирик», в противном случае система оповестит 4 «чириканьем» о необходимости повторного процесса

    Вариант 1 — HIDDENCAM2, замки не закрываются автоматически при дистанционном запуске; Вариант 2 — ⑦ of Oklahoma2, замки не закрываются автоматически при дистанционном запуске; Вариант 3 — ⑦ 2⑦, замки закрываются автоматически при дистанционном запуске; Вариант 4 — ⑦ 2 of, замки закрываются автоматически при дистанционном запуске;

    Вариант 1 — закрытый импуль с-0,8 C, открытие-0,8 с Вариант 2-закрытый импульс-3,6 с, открытие-3,6 с Вариант 3-закрытый импульс-0,8 C, 2 импульса открытия-0, 8 с Вариант 4 — закрытый импульс-30 с, открытие-0,8 C.

    Вариант 1-3-двойной, иммобилайзер pscp Вариант 2-2-открытие дверей, иммобилайзер выключен Вариант 3 — 3 допопкинила, иммобилайзер V. A. Новиков; опция 4-2- открывание дверей спереди, иммобилайзер V.

    Вариант 1-Двери автоматически не закрываются и не отпираются сразу после включения и выключения зажигания Вариант 2-Двери автоматически закрываются через 10 секунд после включения зажигания и отпираются сразу после выключения зажигания Вариант 3-Двери автоматически закрываются через 30 секунд после включения зажигания и отпираются сразу после выключения зажигания

    Вариант 1- Вариант 2- включение без закрытия дверей Вариант 3- включение с закрытием дверей

    Вариант 1-включение салонного освещения на 20 секунд после снятия, Вариант 2-включение салонного освещения на 30 секунд после снятия с охраны, Вариант 3-выключение окон на 20 секунд после установки A/M на безопасность Вариант 4-выключение окон на 30 секунд после установки A/M на безопасность

    Option 1 — Maßeinheit ° C, zusätzliche Verriegelung der Regel schneiden Sie die option 2 — Maßeinheit ° F, weitere Sperrung der Regel ein Hügel option 3 — Maßeinheit ° C, вариант 4 — Maßeinheit ° F, अतिरिक्त अवरुद्ध सामान्य रूप से एक जीर् ण-शीर्ण

    स्थापाना निर्देश

    1. स्थापना के बुनियादी सिद्धांत

    टॉमहॉक TW-9010 सुरक्षा परिसर में एक क्लासिक कनेक्शन योजना है। सबसे पहले, इंस्टॉलेशन शुरू करने से पहले, ऑन-बोर्ड पावर सप्लाई ए/एम (डिस्कनेक्ट «-» बैटरी टर्मिनल) को बंद करें। सुरक्षा प्रणाली के ब्लॉक स्थापित करने के स्थानों का चयन करने के लिए, निम्नलिखित सिद्धांतों द्वारा निर्देशित किया जाए:

    • स्थापना की गोपनीयता
    • गर्मी और नमी रिहाई के स्रोतों के ब्लॉक के पास अनुपस्थिति
    • ए/एम और सिग्नलिंग इकाइयों के मानक इलेक्ट्रॉनिक्स के एक दूसरे पर न्यूनतम प्रभाव प्रदान करें

    रेडिएटिंग एंटीना को अलार्म नियंत्रण इकाइयों और ए/एम से दूर स्थापित किया जाना चाहिए। स्थापित करते समय तारों की लंबाई को कम करने का प्रयास करें।

    2. मुख्य ब्लॉकों का स्थान चुनना

    1. इलेक्ट्रॉनिक अलार्म नियंत्रण इकाई ए/एम इंटीरियर के अंदर स्थापित है। अधिकतम कार्रवाई प्राप्त करने के लिए सिस्टम यूनिट के रिसेप्शन और ट्रांसमिशन «आरएफ» एंटीना को यथासंभव उच्च श्रेणी में व्यवस्थित किया जाना चाहिए, न कि धातु की वस्तुओं के संपर्क में, वायरिंग हार्नेस।
    2. सायरन को इंजन डिब्बे में, एक दुर्गम जगह पर स्थापित किया गया है। यदि आप एक स्वायत्त सायरन का उपयोग करते हैं, तो सेवा कुंजी तक पहुंच प्रदान करें। सायरन को नीचे एक मुखपत्र के साथ स्थापित किया जाना चाहिए, इससे नमी समाप्त हो जाएगी। छोटे ऑक्सीकरण के लिए केबिन के अंदर वायर कनेक्शन के स्थानों की योजना सबसे अच्छी है।
    3. सभी उच् च-प्रवाह श्रृंखला (पोषण, समग्र रोशनी, केंद्रीय महल, आदि) को संबंधित अंकित मूल्य के तैराकी फ़्यूज़ द्वारा संरक्षित किया जाना चाहिए।
    4. हुड और ट्रंक के ट्रिगर को नमी से संरक्षित जगह में काट दिया जाता है, एक बंद हुड, ट्रंक के साथ दुर्गम। सम य-समय पर ट्रिगर को ठेला और जंग से बचने के लिए चिकनाई दी जानी चाहिए
    5. प्रभाव सेंसर केबिन में स्थापित किया गया है, केंद्र आदर्श है, इसे ए/एम माना जाता है, जो शरीर के शरीर से जुड़ा हुआ है, जो स् व-टैपिंग शिकंजा या सरेस के साथ जुड़ा हुआ है।
    6. इग्निशन सर्किट, स्टार्टर, आदि के टूटने के स्थानों में संपर्क। इसे तोड़ने की सिफारिश की जाती है।

    3. तारों का कनेक्शन
    रिमोट लॉन्च कनेक्टर 6 पिन

    1. ब्लैक एंड येलो वायर — स्टार्टर टर्निंग ऑन (+12V)। स्टार्टर के रिट्रेक्टिंग रिले के लिए आउटपुट सिग्नल +12V।

    यह इग्निशन लॉक पर तार से जुड़ा हुआ है, जहां +12V इग्निशन कुंजी «स्टार्टर» की स्थिति में दिखाई देता है। यह सिग्नल इंजन शुरू करने के लिए 4 डिज़ाइन किया गया है, लॉक रिले के बाद इस तार को कनेक्ट करें।

    2. ब्लू वायर — आउटपुट सिग्नल +12 वी गधा — सहायक उपकरण।

    यह इग्निशन लॉक पर तार से जुड़ा हुआ है, जहां +12V स्पार्क प्लग «एसीएस» और «इग्निशन ऑफ वी» की स्थिति में दिखाई देता है।

    3. पतली かालжार — बिजली की आपूर्ति की प्रणाली (+12V)।

    यह 10A फ्यूज के माध्यम से «+» बैटरी से जुड़ा हुआ है।

    4. मोटी लाल तार — रिमोट स्टार्टिंग (+12V) के बिजली सर्किट के बिजली की आपूर्ति तार।

    यह 40A फ्यूज के माध्यम से «+» बैटरी से जुड़ा हुआ है।

    5. पीलाとार — IGN 1 とार, आउटपुट सिग्नल +12V। Deutsch

    यह इग्निशन लॉक पर तार से जुड़ा हुआ है, जहां +12V इग्निशन कुंजी «वीसी के इग्निशन» की स्थिति में दिखाई देता है, और इग्निशन कुंजी «स्टार्टर» की स्थिति में गायब नहीं होता है।

    6. か्रीन वायर — IGN 2 वायर, आउटपुट सिग्नल +12V। Deutsch

    Он подключается к кабелю на замке зажигания при подаче на ключ зажигания +12 В в положении «зажигание включено» и исчезновении ключа зажигания в положении «стартер», если этот кабель присутствует в автомобиле, в котором установлена система.

    6-контактный разъем для центрального замка

    1. синий провод — центральный контакт реле разблокировки центрального замка

    2. синий провод — серый провод — контакт реле разблокировки центрального замка

    3. синий — черный провод — нормально замкнутый контакт реле разблокировки центрального замка

    4. зеленый провод — замыкающий контакт реле центрального замка

    5. зелено-серый провод — нормально замкнутый контакт реле центрального замка

    6. зелено-черный провод — нормально замкнутый контакт реле центрального замка

    Главный разъем 18-полюсный

    1. черный провод — » — » система.

    (Обеспечить прочный контакт)

    2. синий провод — провод выключателя внутреннего освещения

    -300 мА при деактивации системы (продолжительность программируется)

    3. выход черно-красный-IGN3.

    — 300 мА во время дистанционного запуска для обеспечения дополнительной цепи зажигания. Этот провод может потребоваться, если в замке зажигания автомобиля, на котором установлена система, имеется более двух цепей зажигания или для активации модуля обхода иммобилайзера.

    4. черный и желтый провода кабеля реле блокировки стартера.

    -После 300 мА активации системы и/или дистанционного запуска и/или в режиме «anti-hijack».

    Реле блокировки следует использовать только для отключения двигателя стартера, чтобы предотвратить остановку двигателя во время движения.

    5. желто-красный кабель — кабель второго дополнительного канала. (До 300 мА)

    6. серо-черный кабель — вход кабеля тахометра.

    Подключите катушку зажигания к проводу «-» или сигнальному проводу тахометра.

    7. сине-красный провод — «+» вход датчика двери.

    8. оранжево-белый провод — » — » вход датчика багажника.

    9. фиолетовый провод — провод активации «anti-hijack».

    Когда на этом проводе отображается «-«, активируется функция «anti-hijack».

    10. зеленый провод — черный провод — электрический провод для габаритных огней. Подключается через предохранитель 7,5 А.

    11. зелено-желтые провода — электрические провода для габаритных огней. Подключается через предохранитель 7,5 А.

    12. черно-белые провода — провод, обходящий штатный иммобилайзер. -300 мА в течение 1,5 секунд во время дистанционного запуска.

    13. серый провод выхода сирены. (1,5 на)

    14. Желто-синий провод третий дополнительный канал или двухступенчатое открытие двери (программируемое).

    1. Третий дополнительный канал — » — » 300мА, длительность импульса программируется.
    2. Двухступенчатое открывание двери — » — » 300 мА.

    15. желто-черный кабель дистанционного спуска для багажника. (- 300 мА, 1 секунда)

    16. оранжево-фиолетовый трос ручного тормоза.

    Он подключается к выключателю ручного тормоза «-» (для механической коробки передач) или к стоп-сигналу (для автоматической коробки передач), в зависимости от комплектации автомобиля (см. рисунок 8.9).

    17. сине-черный провод — «- » вход датчика двери.

    18. оранжево-серый провод — » — » вход датчика капота.

    Штекер датчика удара 4-полюсный
    Кнопочный разъем «override» 2-полюсный
    Разъем светодиодного индикатора 2-полюсный
    Разъем антенны приемопередатчика 5-контактный
    4. выбор механической или автоматической коробки передач

    Выбор ручной или автоматической коробки передач на TOMAHAWK TW-9010 осуществляется с помощью перемычки 1 (см. схему подключения).

    Перемычка закрыта — автоматическая коробка передач. Перемычка разомкнута — механическая передача. 5.

    5. подключение системы центрального замка

    Tomahawk TW-9010 имеет встроенное реле управления питанием центрального замка. Проводка для подключения центрального замка выведена в отдельный шестиконтактный разъем. Цвета проводов и схемы подключения показаны на схемах 1-4.

    Помните, что длительность импульса управления центральным замком является программируемой функцией.

    6. настройка датчика эффекта

    Tomahawk TW-9010 — это новейший уровень установки охранного комплекса. настройка Доведите чувствительность датчика удара до минимума. Плавно повышайте чувствительность датчика, периодически проверяйте рабочий порог ударами и постукивайте ладонью по корпусу.

    Чрезмерная чувствительность может привести к появлению большого количества некорректных функций, которые необходимо загрузить настройку датчиков.

    Самостоятельная установка автосигнализации Tomahawk 9010

    Оснащение автомобиля современным противоугонным устройством — обязанность каждого водителя. Это не только защищает автомобиль от попыток взлома, но и продлевает срок службы аккумулятора.

    Особенности подписи автомобиля Tomahawk

    Самостоятельная установка системы вагонной сигнализации Tomahawk 9010.Самостоятельная установка системы автомобильной сигнализации Tomahawk 9010

    Все без исключения устройства этой модели обладают такими полезными функциями:

    • Автоматическое включение режима безопасности;
    • Наличие иммобилайзера, контролирующего запуск двигателя;
    • точные электронные настройки Модель автомобильной сигнализации Tomahawk позволяет программировать запуск двигателя (в определенное время) и одновременно включать и выключать все устройство и MN. И т.д;
    • Наличие нескольких режимов работы и конфигураций, что позволяет установить систему защиты от обострений на любую марку автомобиля.

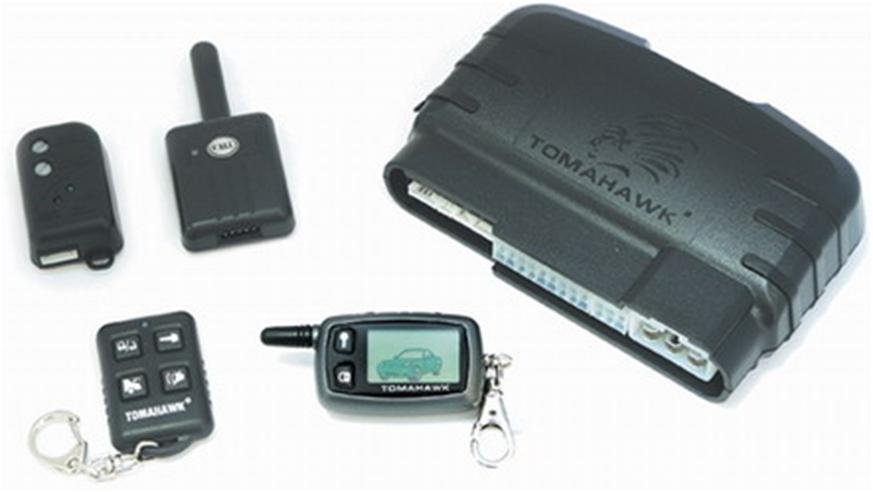

    Каждая автосигнализация комплектуется всеми деталями, необходимыми при установке, а также элементами для осуществления комфортной и удобной эксплуатации системы. К ним относятся датчики удара микрофона, влагостойкие брелоки, необходимые кабели и шнуры, дисплеи с подсветкой и т.д.

    Настройка сигнала тревоги ТОМАГАВКА: поток действий

    Рассмотрим процесс установки на примере настройки Противоугонная сигнализация Tomahawk 9010 на автомобиль Mazda.

    Перед непосредственным началом установки необходимо внимательно ознакомиться со всеми инструкциями в стандартной конфигурации устройства. Кроме того, необходимо понимать схему электропроводки автомобиля. Тогда вам необходимо вооружиться набором инструментов, состоящим из отверток, пластиковых зажимов, островков, тестера и ножа.

    Сначала необходимо разобрать приборную панель и отсоединить провода, подключенные к клеммам аккумулятора. Далее необходимо выполнить следующую последовательность действий:

    1. Установить сирены на территории инженерного помещения. Он должен находиться на безопасном расстоянии от влажности и температуры.
    2. Установите капот навеса, выбрав для него специальное отверстие.
    3. Установите датчик температуры, прикрепив его к блоку двигателя. В этом случае следите за соответствием цветов звезд и используйте остров по необходимости. Не забывайте постоянно следовать инструкциям производителя.
    4. Установите антенну так, чтобы проводка и металл не касались ее.
    5. Установите светодиодный дисплей в зоне соединения центральной панели управления и передней стойки.
    6. Подключите систему центрального замка. В этом случае необходимо припаять необходимые провода и закрепить места соединения изолентой. Мы проверяем цвета проводов, находим нужные штекеры. Все это опять же в соответствии с инструкциями, ориентируясь на схемы подключения электрооборудования.
    7. Установите датчик удара в подходящем месте и надежно закрепите его с помощью двустороннего скотча и кабельных стяжек.
    8. Установите зажигание в соответствии со схемой.
    9. Подключите разъем питания, отвечающий за реле дистанционного запуска и блокировки стартера. Затем подключите все соединения к центральному противоугонному блоку. и настроить аккумулятор.
    10. Программирование брелоков и необходимые действия, проверка автозапуска.

    После того, как настройка Наконец, когда автосигнализация Tomahawk готова и монтажные работы завершены, убедитесь, что устройство работает, и установите его на приборную панель.

    Автосигнализации Tomahawk отличаются высоким качеством защитных функций, разумной ценой и длительным сроком службы. Правильно соблюдая все правила установки противоугонных систем, вы можете значительно повысить степень защиты вашего автомобиля от несанкционированного проникновения.

    Как настроить сигнализацию томагавк

    В этой статье автоэлектрик Алексей Молотов & # 171 создал; настроить сигнализацию томагавк ?».

    Для настройки Брелок — пейджер автосигнализации, необходимо выполнить ряд последовательных действий с кнопками, расположенными как на коммуникаторе, так и на основном блоке. Вы должны знать, как это работает настройка Брелок-томагавк для определенной модели противоугонного устройства. Прошивка пульта дистанционного управления обычно состоит из следующих этапов:

    Чтобы эти действия дали положительный результат, необходимо подождать некоторое время, выйти из машины и проверить. Таким образом, не все модели брелоков прошиваются. Каждая противоугонная система имеет свои инструкции, в соответствии с которыми. настройка пультов.

    После правильной оптимизации можно получить доступ к различным функциям сигнализации: автоматический запуск двигателя в зависимости от времени, температуры и т.д.

    Переплет Tomahawk 9010

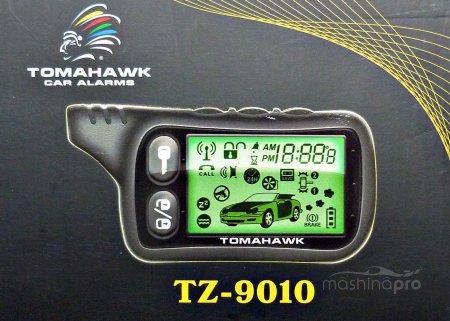

    Автосигнализация Tomahawk TW 9010 с автозапуском может поддерживать 4 пейджера. Это также относится к модели TZ 9010. Настройка одного или всех пультов дистанционного управления для этих противоугонных систем может быть выполнена несколькими способами в несколько этапов. Первый вариант согласно инструкции по эксплуатации выглядит следующим образом.

    Все коммуникаторы, которые не были активированы, удаляются из системы.

    1. Перед настройкой Коммуникатор, зажигание машины должны быть выключены.
    2. Необходимо нажать 7 раз на сервисную кнопку (OVERR >

    Оснащение автомобиля современным противоугонным устройством — обязанность каждого водителя. Это не только защищает автомобиль от попыток взлома, но и продлевает срок службы аккумулятора.

    Особенности подписи автомобиля Tomahawk

    В настоящее время сигнализации Tomahawk являются одним из самых распространенных типов таких устройств среди автовладельцев. Они стоят совсем недорого и представлены в широком разнообразии, поэтому можно создать оптимальный вариант для конкретного автомобиля.

    Все без исключения устройства этой модели обладают следующими полезными функциями:

    • Автоматическое включение режима безопасности;
    • Наличие иммобилайзера, контролирующего запуск двигателя;
    • точные электронные настройки Модель автомобильной сигнализации Tomahawk позволяет программировать запуск двигателя (в определенное время) и одновременно включать и выключать все устройство и MN. И т.д;
    • Наличие нескольких режимов работы и конфигураций, что позволяет установить систему защиты от обострений на любую марку автомобиля.

    Каждая автосигнализация комплектуется всеми деталями, необходимыми при установке, а также элементами для осуществления комфортной и удобной эксплуатации системы. К ним относятся датчики удара микрофона, влагостойкие брелоки, необходимые кабели и шнуры, дисплеи с подсветкой и т.д.

    Настройка сигнала тревоги ТОМАГАВКА: поток действий

    Рассмотрим процесс установки на примере настройки Противоугонная сигнализация Tomahawk 9010 на автомобиль Mazda.

    Перед непосредственным началом установки необходимо внимательно ознакомиться со всеми инструкциями в стандартной конфигурации устройства. Кроме того, необходимо понимать схему электропроводки автомобиля. Тогда вам необходимо вооружиться набором инструментов, состоящим из отверток, пластиковых зажимов, островков, тестера и ножа.

    Сначала необходимо разобрать приборную панель и отсоединить провода, подключенные к клеммам аккумулятора. Далее необходимо выполнить следующую последовательность действий:

    1. Установить сирены на территории инженерного помещения. Он должен находиться на безопасном расстоянии от влажности и температуры.
    2. Установите капот навеса, выбрав для него специальное отверстие.
    3. Установите датчик температуры, прикрепив его к блоку двигателя. В этом случае следите за соответствием цветов звезд и используйте остров по необходимости. Не забывайте постоянно следовать инструкциям производителя.
    4. Установите антенну так, чтобы проводка и металл не касались ее.
    5. Установите светодиодный дисплей в зоне соединения центральной панели управления и передней стойки.
    6. Подключите систему центрального замка. В этом случае необходимо припаять необходимые провода и закрепить места соединения изолентой. Мы проверяем цвета проводов, находим нужные штекеры. Все это опять же в соответствии с инструкциями, ориентируясь на схемы подключения электрооборудования.
    7. Установите датчик удара в подходящем месте и надежно закрепите его с помощью двустороннего скотча и кабельных стяжек.
    8. Установите зажигание в соответствии со схемой.
    9. Подключите разъем питания, отвечающий за реле дистанционного запуска и блокировки стартера. Затем подключите все соединения к центральному противоугонному блоку. и настроить аккумулятор.
    10. Программирование брелоков и необходимые действия, проверка автозапуска.

    После того, как настройка Наконец, когда автосигнализация Tomahawk готова и монтажные работы завершены, убедитесь, что устройство работает, и установите его на приборную панель.

    Еще раз напоминаем, что при подаче заявления. настроек Вы должны всегда следовать инструкциям, прилагаемым к каждой конкретной сигнализации, и идеально ориентироваться в ней.

    Автосигнализации Tomahawk отличаются высоким качеством защитных функций, разумной ценой и длительным сроком службы. Правильно соблюдая все правила установки противоугонных систем, вы можете значительно повысить степень защиты вашего автомобиля от несанкционированного проникновения.

    Вопрос защиты автомобиля от действий злоумышленников всегда остается актуальным, а это значит, что технологии в области ее обеспечения развиваются. Наиболее распространенным методом защиты мобильного имущества является установка сигнализации.

    Чтобы использовать все преимущества функций сигнализации, необходимо знать доступные функции и уметь использовать их с помощью блока управления.

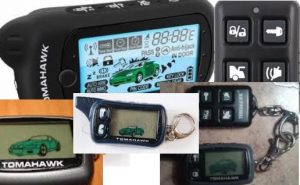

    Функциональность дистанционного управления для различных версий системы

    • Запустите двигатель дистанционно или используйте временное программирование на определенное время, что очень полезно зимой для прогрева;
    • Выполните самодиагностику системы;
    • Вызовите водителя, когда системный датчик включен.

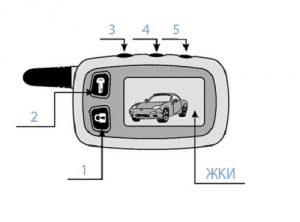

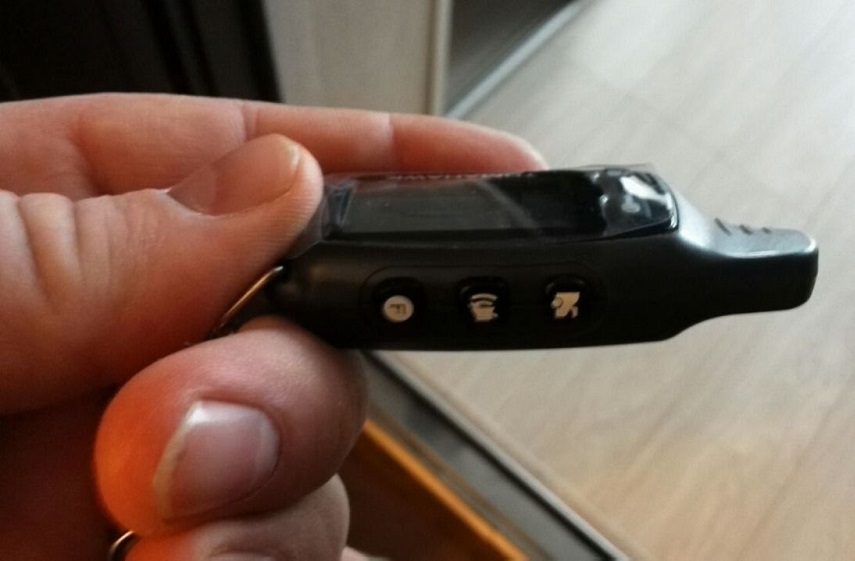

    Управление с помощью пульта дистанционного управления

    Для постановки на охрану нажмите кнопку 1 на брелоке. Если защита успешно включена, сирена издает звуковой сигнал, габаритные огни автомобиля мигают, а на дисплее устройства отображаются символы включения звуковых предупреждений и блокировки замков.

    Если сирена издает 3 звуковых сигнала при постановке на охрану, это означает, что Tomahawk обнаружил незапертый замок или не установлен ручной тормоз. После решения проблемы зона автоматически ставится на охрану.

    Если необходимо установить будильник только на пульте дистанционного управления, нажмите кнопку 4 один раз на нем. Сирена издаст звуковой сигнал, двери заблокируются, а на брелоке появится информация о том, что активирован режим отключения звука.

    Чтобы выйти из режима охраны, нажмите кнопку 1 на брелоке один раз. Это действие подтверждается двойным миганием сигнальной лампы и двойным звуковым сигналом сирены, если не установлен режим «Без звука». На дисплее пейджера отображается символ разблокировки и загораются внутренние индикаторы.

    При работающем двигателе автомобиля однократное нажатие кнопки 1 брелока блокирует и разблокирует двери, при этом на дисплее пульта дистанционного управления отображаются соответствующие символы.

    Чтобы завести автомобиль дистанционно на пульте Tomahawk, нажмите кнопку 2. При этом габаритные огни мигнут три раза, сирена издаст три звуковых сигнала, а на дисплее появятся символы попытки запуска двигателя и ее результат — заведен / не заведен.

    После дистанционного запуска двигатель работает в течение времени, запрограммированного в системе. томагавк время, а затем автоматически останавливается.

    Время работы можно увеличить до пяти минут, нажав одновременно кнопки 1 и 2 пульта дистанционного управления, таким образом, автомобиль можно прогревать в течение двадцати минут. На дисплее пейджера постоянно отображается время до автоматической остановки двигателя.

    Для дистанционного запуска двигателя необходимо выполнить следующие условия:

    1. Деактивированное зажигание.
    2. Закрытый капюшон.
    3. Машина на ручном тормозе.
    4. Нейтральное положение рычага переключения передач.

    Несоблюдение этих пунктов приведет к тому, что при попытке запустить пульт дистанционного управления сирена прозвучит четыре раза.

    Дистанционное выключение двигателя

    Если автомобиль включен дистанционно, его можно выключить, нажав кнопку 2 брелока, пока подфарники автомобиля мигают дважды, а сирена издает 2 звуковых сигнала. Дисплей пейджера отключает сигнал о работе двигателя и воспроизводит мелодию.

    Нагрев в соответствии с заданной температурой

    Система Tomahawk содержит датчик температуры под капотом, который запускает автоматический обогрев. Функция прогрева двигателя активируется одновременным нажатием кнопок 2 и 3 на пульте дистанционного управления по значению температуры.

    Когда функция активирована, фары мигают, а сирена издает звуковой сигнал, на дисплее пульта дистанционного управления отображается соответствующий символ и температура автоматической работы. Автоматический нагрев выключается повторным нажатием той же кнопки пульта дистанционного управления.

    Деактивация функции подтверждается двойным миганием фар и двойным звуковым сигналом сирены, при этом пейджер воспроизводит мелодию, а символ автоматического обогрева исчезает.

    Плановый автоматический запуск двигателя

    Чтобы ежедневно включать двигатель с автозапуском в одно и то же время, необходимо одновременно нажать кнопки 2 и 4 на панели. Действие подтверждается односторонним сигналом сирен и фар, на пейджере появляется символ часов, а мелодия затихает.

    Автомобиль автоматически запускается в одно и то же время каждый день, начиная со следующего дня. Функция отключается многократным нажатием кнопок 2 и 4, что сопровождается двойным сигналом сирены и фар.

    Чтобы активировать другие периоды автоматического запуска, активируйте функцию и нажмите в течение следующих пяти секунд:

    • Кнопка 1 для почасового запуска
    • кнопка 2 для запуска каждые 2 часа
    • Ключ 4 для запуска каждые 3 часа
    • Кнопка 12 для запуска каждые 4 часа

    Обзор механизма и открытие багажника

    В случае удаленного температурного столба в кабине, защитите положение безопасности на клавиатуре и кнопках пульта дистанционного управления. 3 Чтобы открыть замок загрузки, нажмите и удерживайте эту кнопку. О разблокировке отсека свидетельствует трехкратное мигание габаритных огней.

    Задача поиска автомобиля заставляет сирену звучать шесть раз, а габаритные огни мигать. Он активируется одновременным нажатием кнопок 3 и 4.

    При слабом сигнале тревоги габариты мигают шесть раз и раздается тройной сигнал сирены. Сигнал тревоги вводится в брелок, который визуально отображает и воспроизводит мелодию.

    Во всех остальных случаях включается сигнал тревоги: на 25 секунд при срабатывании датчика удара, на 30 секунд при срабатывании других зон.

    Сигнализация выключается нажатием кнопки 1 на пульте дистанционного управления.

    Добавление брелока в систему

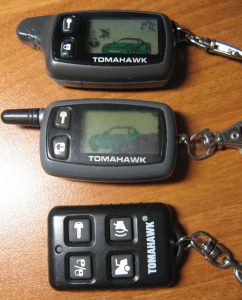

    Система Tomahawk позволяет использовать четыре клавиши дистанционного управления. Чтобы добавить пульт дистанционного управления:

    1. Включите зажигание.
    2. Нажать и удерживать на блоке сигнализации кнопку «Overr >Распространенные неисправности

    Реакция на сигнал тревоги томагавк Когда кнопка нажата, точилка может промахнуться по следующим причинам:

    • Батарея находится в самой консоли
    • Радиопомехи влияют на работу автомобиля
    • Конфигурация связки ключей потеряна, требуется перезагрузка и возможен повторный запуск.

    Если нет реакции на отдельные действия, проверьте прямое подключение датчика сигнала к системе автомобиля.

Источник: https://www.cssapemaster.ru/tomagavk-kak-nastroit

Top
