Самостоятельная настройка карбюратора в ВАЗе

Несмотря на то, что технологии развиваются быстро и прогресс не стоит на месте даже в мире автомобильной промышленности, такая модель автомобиля, как ВАЗ, остается популярной и сегодня. Раньше, десять-двадцать лет назад, Тольятти был оснащен автомобилями карбюраторы . Производителями такого оборудования были следующие: Озон, Вебер, Солекс. Сегодня популярность таких агрегатов осталась прежней и немного снизилась. Но, как и все механические устройства, карбюраторы эксплуатация подвержена перебоям и требует регулярного ремонта и технического обслуживания. Но на самом деле настройку Такие устройства могут быть изготовлены и самостоятельно , это не архисложно.

Подробнее об устройстве

Карбюраторные устройства, изготовленные разными производителями, работают одинаково в соответствии со своей схемой работы, производя смесь топлива и воздуха в определенном соотношении вещества к веществу. Когда смесь готова, она направляется в камеру сгорания, где происходит взрыв.

На сегодняшний день известны три модели карбюратора : поплавок, пузырек и игла. Если первый — самый популярный, то второй — самый редкий и наименее известный.

Большинство ВАЗов оснащены озоновыми карбюраторными механизмами. Это модели ВАЗ-2106, ВАЗ-2107, ВАЗ-2109, ВАЗ-2105. Но лишь бы знать своего производителя. карбюратора Мало этого, необходимо знать, какая модель установлена под капотом. Модели ДААЗ 2107-1107010 устанавливаются на заводе на ВАЗ-2105 и ВАЗ-2107, ДААЗ 2107-1107010-20 на ВАЗ-2106 и ВАЗ-2103 и ДААЗ 2107-1107010 на некоторые модели ВАЗ-2106 и отдельные модели ВАЗ-210 3-10 без вакуумного корректирующего элемента.

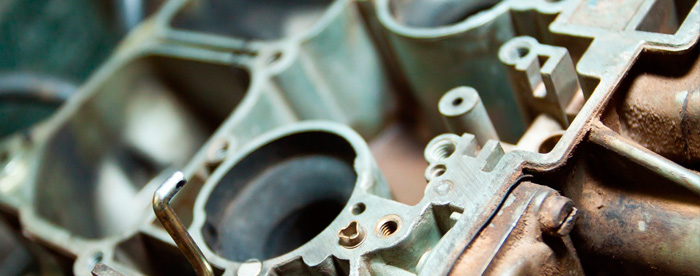

Из чего она состоит сам карбюратор

До самых важных деталей:

• Бассейн;
• Иконостат;
• Дозирующий механизм;
• Отсек для удаления газов из картера;
• Пассивный механизм; ;
• Запорный клапан холостого хода.

Что такое структура карбюратор Отвечает за распределение топливной смеси с воздухом? Смесь представляет собой:

• Иконостат;
• Пассивные средства коррекции;
• Насос для ускорения скорости подачи топлива;
• Механизм для запуска и прогрева двигателя;
• Устройства для поддержания стабильного количества топлива;
• Диффузоры, распылители VTS, эмульсионные трубки, форсунки и другие устройства.

Настройка и регулировка устройства производится после сборки и очистки.

Как правильно производить настройку

1. В первую очередь необходимо все осмотреть, затем тщательно вымыть и очистить от частиц пыли и грязи.
2. Затем необходимо очистить сетчатый фильтрующий элемент и поплавковую камеру.

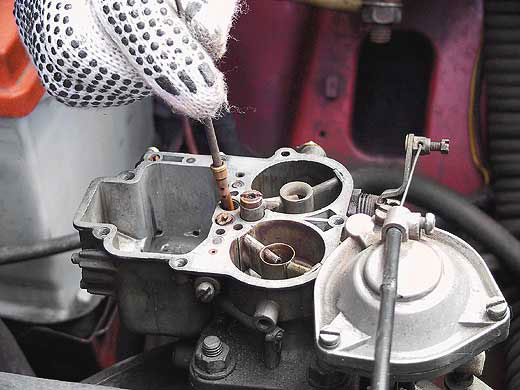

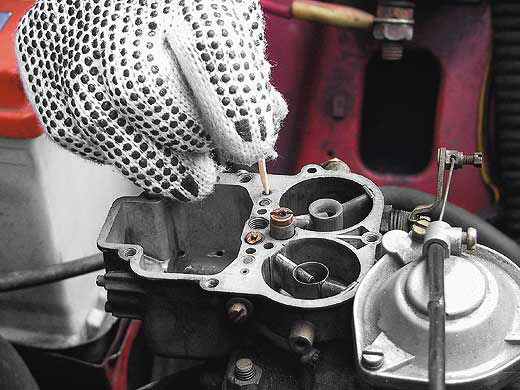

3. Следующий шаг — очистка струи.
4. Последний штрих — это настройка Следующие системы: пусковая, холостого хода и поплавковая.

Все вышеперечисленные действия выполняются без разрушения устройства.

Проверьте сетчатый фильтрующий элемент

Для проверки необходимо вручную заполнить поплавковый отсек топливом. Это позволит вам наблюдать за процессом закрытия запорного клапана. Затем нужно сдвинуть переднюю крышку фильтра, и вы сможете снять клапан. Его необходимо очень хорошо очистить в растворителе и высушить сжатым воздухом.

Иногда двигатель ведет себя непредсказуемо во время движения и при периодических нагрузках, автомобиль не активируется как обычно, он реагирует на нажатие педали акселератора. Все это указывает на наличие проблем с подачей топлива. Как правило, могут возникнуть проблемы с топливом или сетчатым фильтром.

Очень важно не допустить существенной ошибки при чистке или промывке системы — не протирать поплавковую камеру. Даже после тщательной уборки на дне незаметная глазу куча может сыграть злую шутку с дальнейшей работой и принести большие проблемы. Лучше всего очистить поплавковую камеру спринцовкой и высушить ее под потоком воздуха.

Насколько герметично прилегает запорная игла, проверяется с помощью лампочки, так как сила давления при сжатии аналогична создаваемому давлению топлива. При регулировке крышки карбюратора убедитесь, что все поплавковые маяки установлены в самое верхнее положение. Это указывает на возникновение давления в процессе установки. Радуйтесь, карбюратор Проверяется наличие утечек воздуха, и если они обнаружены, необходимо немедленно заменить кожух клапана и стопорный штифт.

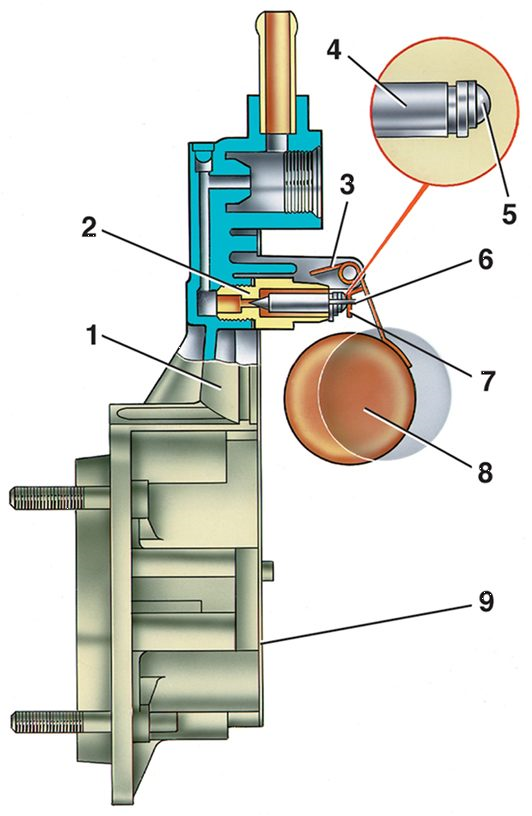

Регулируем карбюратор С поплавковой системой

Для регулировки поплавкового механизма требуются некоторые манипуляции:

• Уточните положение поплавка. При необходимости выровняйте положение зажима, который поддерживает весь элемент. Это способствует правильному опусканию поплавка в камере.
• Следующий этап — регулировка игольчатого клапана. Откройте камеру, слегка нажмите на поплавок и потяните световой механизм за язычок кронштейна. Цель — добиться оптимального расстояния между крышкой и поплавком. Его значение должно быть в пределах шести-семи миллиметров, но не больше и не меньше.
• Зазор между поплавком и иглой в открытом игольчатом клапане должен составлять около 15 миллиметров.

Аналогичные манипуляции могут быть проведены как удаленные карбюраторе , никогда не анализировал автомобиль.

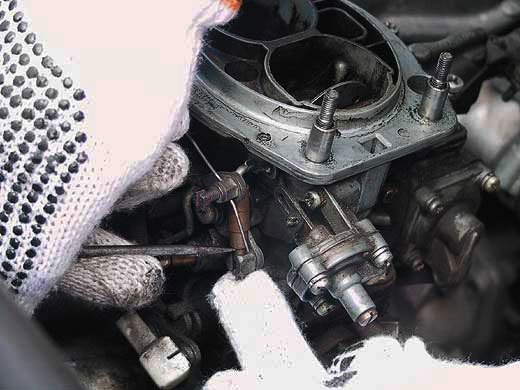

Регулировка пусковой системы карбюратора

При регулировке таких узлов необходимо сначала демонтировать элемент воздушного фильтра, запустить силовой агрегат автомобиля и включить выхлоп. Далее следует открыть заслонку для подачи принудительного воздуха примерно на треть и отрегулировать обороты двигателя в пределах 3100-3600.

Далее необходимо опустить заслонку и установить обороты двигателя с трехсот единиц на минимальные.

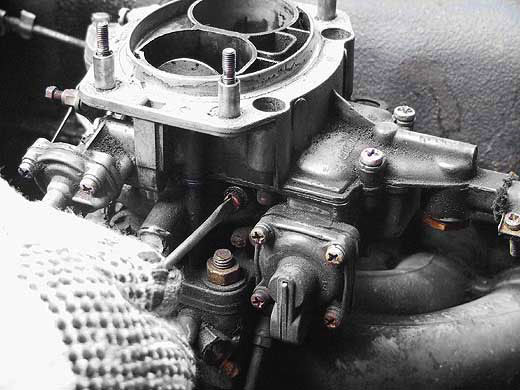

Чтобы отрегулировать холостой ход

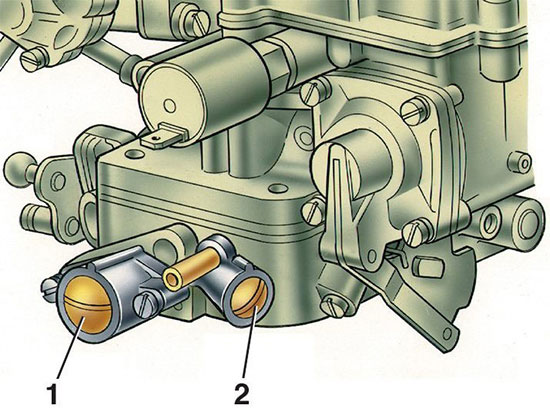

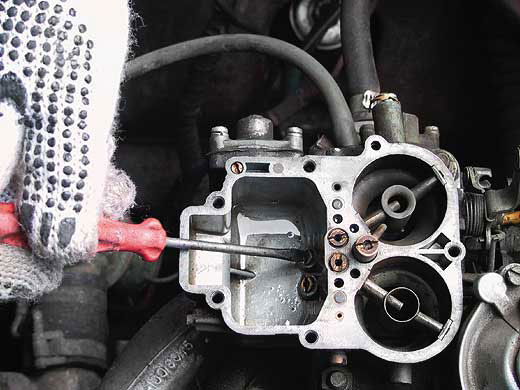

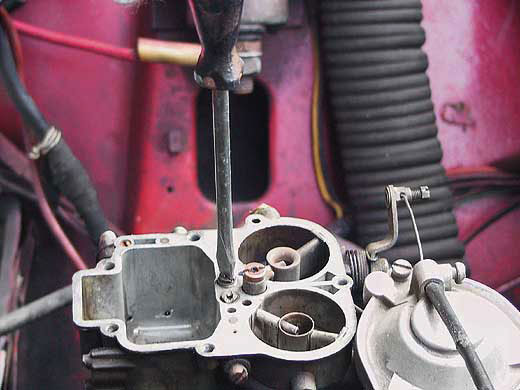

Для регулировки холостого хода необходимо прогреть двигатель до рабочей температуры. После нагрева мы устанавливаем максимальную скорость (винт качества), а затем значение превышения нормы на 100 единиц (винт количества). Запустите двигатель и отрегулируйте скорость.

Давайте подведем итоги

Самостоятельная настройка карбюратора Немного более длительный, но совершенно простой процесс. Очень важно, чтобы автовладелец мог управлять своим автомобилем так тонко и эффективно.

Как настроить карбюратор на ВАЗ?

Насколько нам известно, карбюратор Это силовой агрегат двигателя, он управляет подачей топлива и воздуха (готовит высококачественную смесь) и распределяет их по цилиндрам. Весь процесс происходит с помощью специальных «сопловых пробок», в зависимости от диаметра и длины отверстия и, конечно, сопла, зависит разница давления на входе и выходе. Существует зависимость нелинейного типа между пропускной способностью и площадью поперечного сечения благородных, поэтому если мы увеличиваем поперечное сечение, пропускная способность соответственно возрастает. С помощью этих знаний мы можем настроить наш карбюратор В экономичном режиме или увеличить мощность (можно выбрать оптимальный вариант с достаточной мощностью и умеренным потреблением).

Однако свойства форсунки загрязнены бензиновыми смолами и другими отходами, которые не могут засорить фильтр форсунки. В результате нам не хватает мощности, и при разгоне происходят сбои. В таких случаях следует позаботиться о том, чтобы на карбюратор । Большая часть растений размещается на вазах. карбюратор Озон не является лучшим вариантом, водители рекомендуют заменить остатки. Они определяют это по тому факту, что на карбюраторах Soglex дает аналогичный прирост производительности, в то время как выпадения очень слышны при использовании озона. К сожалению, Soglex также не идеален, он склонен к быстрому загрязнению, но эту проблему можно решить на месте с помощью гаечного ключа и насоса. Неоспоримый минус, но гонщики, которые меняют озон на Sozone, очень довольны своим выбором.

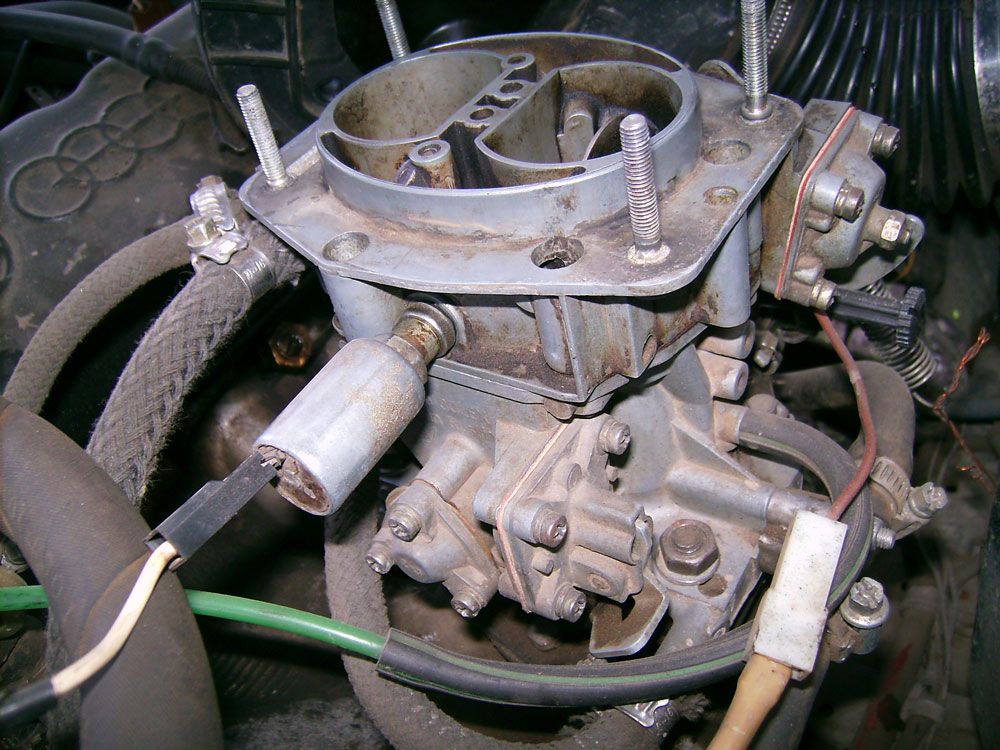

Как же настроить карбюратор ?

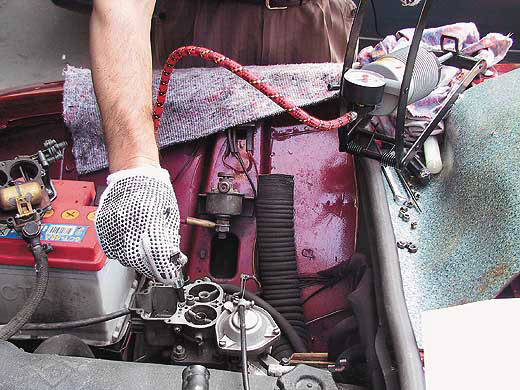

С самого начала следует проверить диффузор главных систем на предмет появления посторонних предметов, например, упавшей гайки. в карбюратор Он входит в отремонтированный двигатель. Затем включаем электромагнитный клапан, вытаскиваем форсунку холостого хода, чистим ее и проверяем работу клапана. Затем нужно очистить крышку, проверить целостность мембраны и расстояние холодного пуска. Это заметно по геометрии поплавка. Поплавок не должен прилипать к стенкам поплавковой камеры. Отрегулируйте уровень и свободные движения, отогнув соответствующие язычки. Проверьте герметичность запорного клапана.

Заводим электромагнитный клапан в исходное положение, предварительно смазав резиновое уплотнительное кольцо маслом, чтобы услышать холостой контакт форсунки с соплом.

Далее необходимо проверить надежность затяжки крепления впуска. Проверяем правильность работы привода педали акселератора, когда педаль полностью нажата, дроссельная заслонка должна перейти в вертикальное положение (открыта). Вы можете отрегулировать гайки, фиксирующие трос дроссельной заслонки.

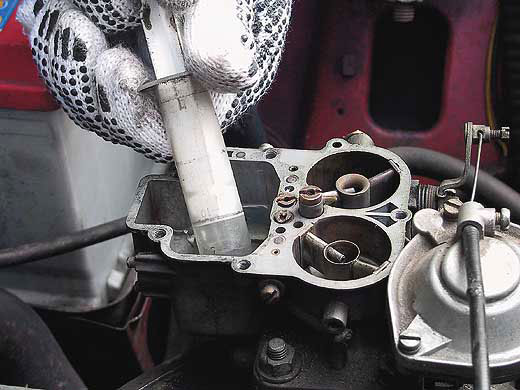

Затем 3 мл необходимо налить во вторую камеру (в стороне от рулевого колеса). Проверяем газ через минуту, если газ остался (все в норме), когда ушел, нужно отрегулировать положение стопорного винта второй камеры.

В следующем пункте проверьте работу насоса. В момент начала открытия заслонки должна сразу же появиться струя бензина. Если они появятся слишком поздно, при запуске автомобиля будут допущены ошибки. Скорее всего, это проблема в рычаге и эксцентрике акселератора и его диафрагме. Сам спрей часто бывает грязным.

Доработка карбюратора Солекс

При работе на низких и средних скоростях ощущается неравномерная работа, так как ветер в карбюраторе Поставляется с идиотами. Для обеспечения непрерывной, равномерной подачи воздуха рекомендуется поднимать небольшие диффузоры, присоединяя к ним специальные удлинители (трубки длиной 36 мм).

Трубка должна быть заподлицо с внутренним диаметром. Затем полностью удалите всасывающую губку, так как она не подходит к удлинительным кабелям. В собранном виде она будет выглядеть так. Благодаря этой доработке двигатель станет более отзывчивым, динамика разгона улучшится, а количество отказов значительно сократится.

Еще одна модификация позволит значительно сократить время, необходимое для очистки карбюратора । Уточнение позволяет проводить очистку без тщательного анализа карбюратор । Необходимо просверлить каналы над скважинами диаметром 7,5 мм. Наши действия не влияют на работу карбюратора . Благодаря просверленным отверстиям, мы можем достать наши форсунки, не снимая колпачков с помощью длинной отвертки и обычной спицы или зубочистки Стоит снять их, затем просунуть туда спицу, затем вытащить форсунку и почистить Это полезно для ежедневных водителей, а также для тех, кто редко ездит Доработки не займут много времени и сил, но время на чистку форсунок значительно сократится

Как настроить карбюратор За Ваза? Фото и видео

Ниже вы найдете интересный видеоклип

Поделитесь своим мнением и расскажите в социальных сетях. сети Сеть Как, наконец, настроить карбюратор За Ваза? — Это очень интересная тема, вы не находите?)) Вы можете ознакомиться с отзывами и мнениями других читателей в комментариях ниже

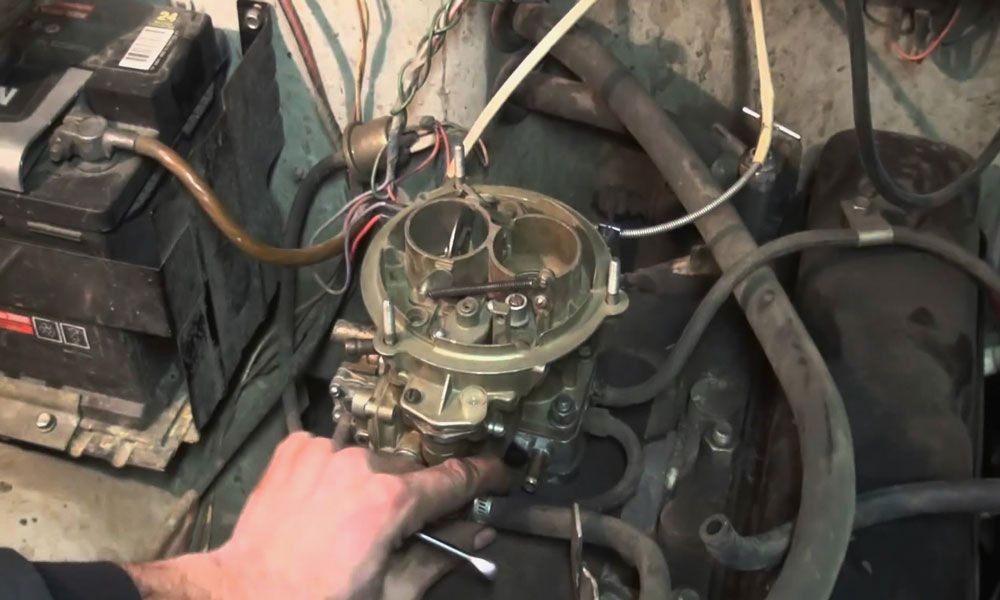

Как настроить карбюратор ВАЗ 2107

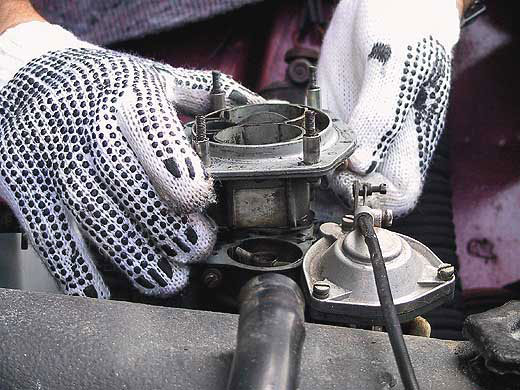

Выполнение ремонтных работ

Для оптимальной экономии топлива необходимы регулировки карбюратора . Перед установкой карбюратор ваз 2107 мы отмечаем, что операция будет сложной и должна проводиться не реже одного раза в год

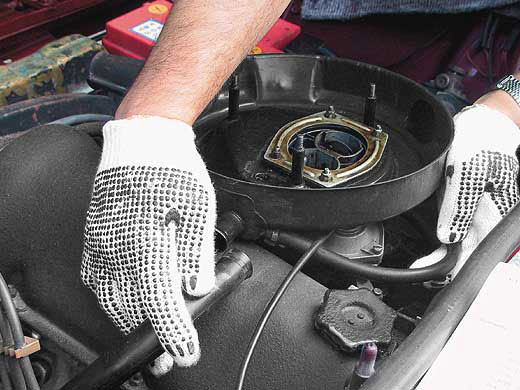

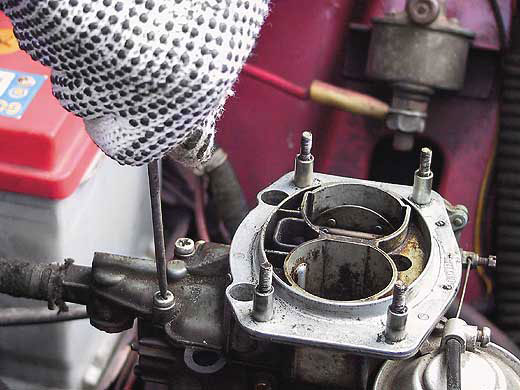

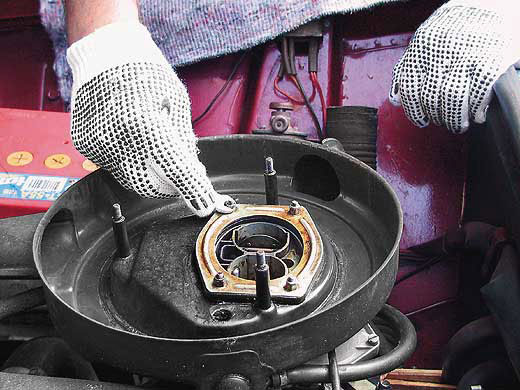

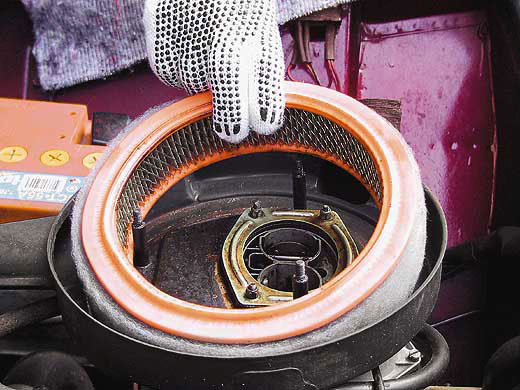

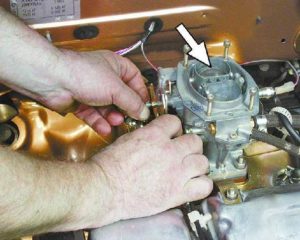

Сначала снимаем корпус на воздушном фильтре, зазор от пиков давления респ. их центр должен быть ровно восемьдесят мм В противном случае зацепляем наконечник для облегчения извлечения Ослабляем контргайку гаечным ключом и поворачиваем наконечник, регулируем длину стержня, затягиваем гайку и ставим наконечник на место Помощник должен подтолкнуть газ ближе, в это время сначала смотрим на камеру, чтобы увидеть, как открывается губка, а также закрывается ли она при выпуске газа При нормальном открытии затягиваем стопорный винт

Дроссельная заслонка

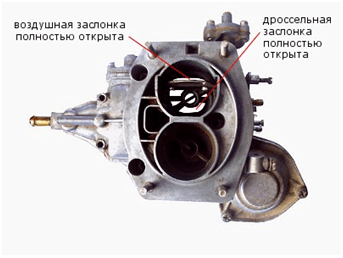

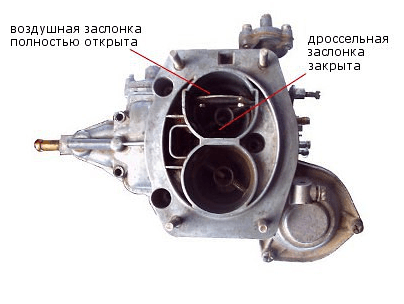

Карбюратор снят, поворачиваем рычаг привода так, чтобы положение верхней антенны на камере 1 касалось рычага, отвечающего за высоту, на которую открывается заслонка в камере 2. Разница для достижения этой цели должна составлять шесть миллиметров. Нужно отогнуть верхнюю антенну на рычаге, затем повернуть его, чтобы открыть заслонку камеры 1 и измерить зазор от нее до стенки камеры, стандарт опять же 13 мм. Для получения точного результата необходимо отогнуть нижнюю антенну, и измеряем расстояние от затвора камеры 2 до стены, норма составляет 17 мм, регулировка z, изменяется длина штока пневмопривода

Регулировка спускового крючка

Установите карбюратор ваз 2107, а точнее пусковая установка, то карбюратор Снимите крышку фильтра, снимите заслонку для доступа к регулировочному винту Теперь вытяните ручку дросселя, закройте воздушную заслонку и погрузите воздушную тягу как можно дальше в корпус в пусковой установке Для следующего шага вам понадобится сверло диаметром 5,5, который вставляется в зону от нижнего края до стенки камеры Винт необходимо вращать до тех пор, пока сверло не будет нажимать После этого удерживается край пусковой установки, воздушная заслонка закрывается при удержании трехплечего рычага И последний шаг — измерение зазора между дросселем и стенкой карбюратора Она не должна быть больше 1 мм, если больше, необходимо отрегулировать стержень.

Также для установки карбюратор ваз 2107 необходимо отрегулировать расход топлива в поплавковой камере и на холостом ходу.

Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Работа любого автомобильного двигателя зависит от количества и качества воздушно-топливной смеси, приготовленной специальным устройством карбюратором . Все карбюраторные системы формируют смесь и помогают равномерно распределить ее в цилиндре Существуют различные способы смешивания топлива с потоком воздуха Например, есть карбюраторы Существуют диафрагменно-игольчатые и поплавковые Из этого следует, что карбюраторы Семья Ваз, производство Дмитровоградской автобазы (ДААЗ).

Регулировка карбюратора ВАЗ 2107 — важный инструмент для поддержания двигателя в идеальном состоянии.

Перед установкой карбюратор Вам необходимо знать, какой тип будет установлен на автомобиле. Чтобы сделать это, помните следующее:

• Если у вас вакуумный корректор зажигания, это означает, что у вас последний тип двигателя ВАЗ 2103 или 2106 и модификация. карбюратора 2107 – 1107010-20.
• Если на вашей «семерке» установлен шестицилиндровый двигатель, но не установлен вакуумный выпрямитель, то у вас есть модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора , подлежит корректировке:

Подборка карбюратор необходимо знать основные признаки его неисправности. Таким образом, как карбюратор Если за динамику отвечает ускорение автомобиля, то это следующие показатели:

• Трудности с запуском двигателя, длительное «чихание»;
• Всевозможные «холостые», «подергивания», «выпады» при нажатии на педаль акселератора;
• Замедленная способность автомобиля ускоряться;
• Необъяснимое повышение цен на бензин.

Итак, если ваш автомобиль имеет соответствующие «жалобы», приступаем к его регулировке.

Внимание. Наиболее грамотная регулировка может быть выполнена во время взлета карбюраторе . Регулировка карбюратора ВАЗ 2107 исключает использование волокнистых и шерстяных тканей и различных проводов для очистки домкратов.

Как отрегулировать карбюратор Один на ВАЗ 2107? При снятии крышки карбюратора Первый регулируется поплавковой системой, что очень удобно.

Регулировка поплавковой системы

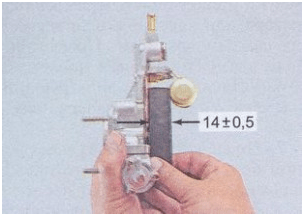

Свободный ход поплавка находится в пределах следующих значений: 6,5 мм с одной стороны и 14 мм с другой. Его можно отрегулировать с помощью тестового шаблона, вставить вертикальную камеру. В этом случае поплавок слегка касается, но не прижимает клапан к шару.

В случае если расстояние меньше 6,5 мм, необходимо слегка отогнуть язычок клапана (иглу), который на рисунке обозначен буквой «А».

Затем мы регулируем степень открытия игольчатого клапана, который направляет бензин в поплавковую камеру. Когда поплавок поднят, поток топлива уменьшается, при резком нажатии на педаль акселератора и открытии дроссельной заслонки поток топлива увеличивается, а поплавок опускается.

Теперь мы регулируем отклонение поплавка в другую сторону. Для этого вынимаем его как можно дальше из крышки и проверяем шаблон, толщина которого составляет 14 мм с определенным допуском.

Если расстояние не совпадает, необходимо подогнуть упор монтажного кронштейна к поплавку и сделать его не более 14 мм.

Теперь, после регулировки, свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящей магистрали и топливного фильтра для поддержания полного потока топлива.

Переходим к настройке пускового устройства

Настройка карбюратора DIY ВАЗ 2107 обязательно включает в себя регулировку пускового устройства. Помните, что он предназначен для запуска холодного двигателя. Для этого смесь наполовину, в три раза более насыщена топливом, чем при обычном питании прогретого двигателя.

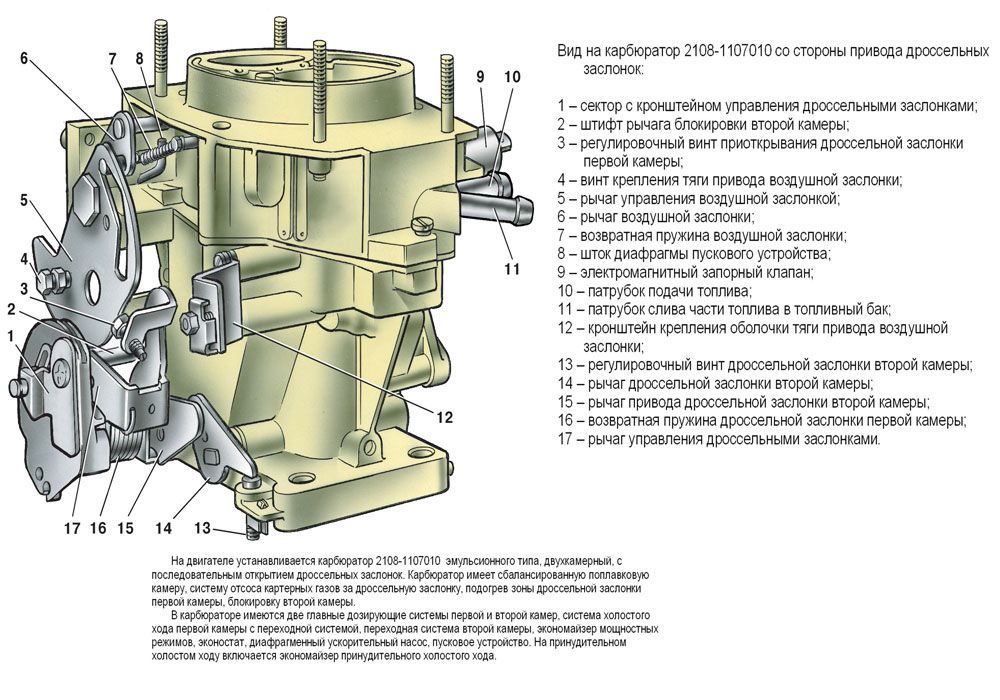

Пусковое устройство карбюраторов Семейство 1107010 работает с частотой 1500 оборотов, т.е. с холодным двигателем, что рекомендовано производителем.

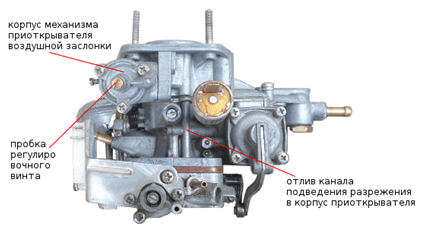

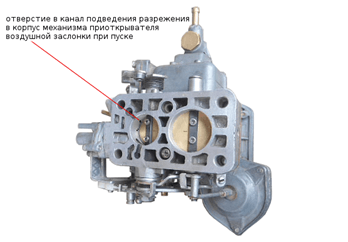

Если посмотреть на карбюратор Сбоку хорошо виден канал, по которому вакуум подается из задней камеры дроссельной заслонки на мембрану открывания заслонки:

Если снять карбюратор Посмотрите на него с обратной стороны, виден канал для обжима воздушного вакуума:

Если же разобрать карбюратор Затем вы можете ознакомиться с деталями этого мембранного пускового устройства:

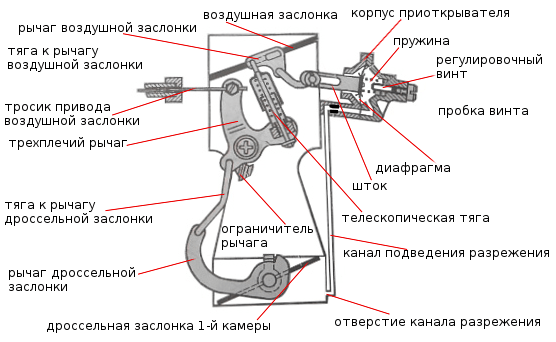

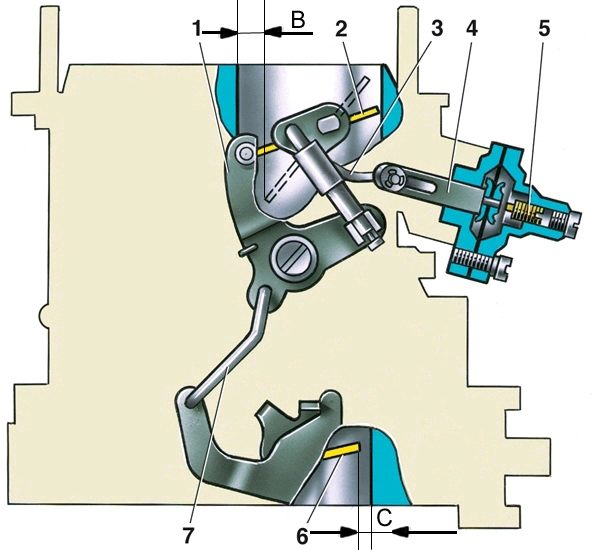

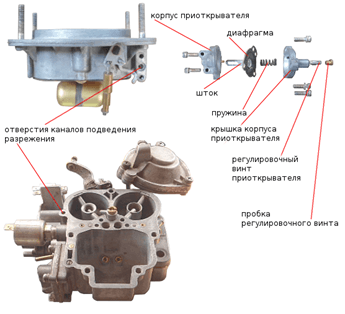

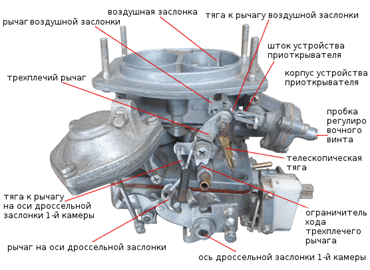

Ниже приведено схематическое изображение пускового устройства. карбюратора семейства 1107010:

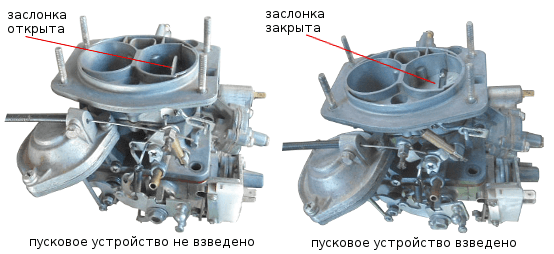

Мы объясняем рабочий механизм пускового устройства. Потянув за «присоску», водитель приводит пусковое устройство в состояние, так сказать, взведенного состояния. В котором:

• Трехплечий рычаг «взводится» против часовой стрелки с помощью троса;
• Входит в телескопическую тягу;
• Шток, в свою очередь, поворачивает воздушную заслонку через рычаг.
• Другое плечо рычага давит на ось камерного дросселя 1.

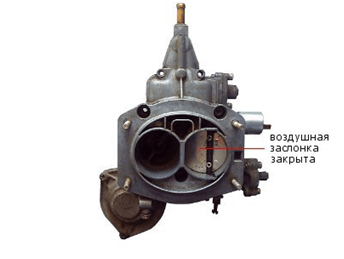

• Теперь воздушная заслонка полностью закрыта, дроссельная камера 1 слегка приоткрыта для взлета и образует взлетный зазор

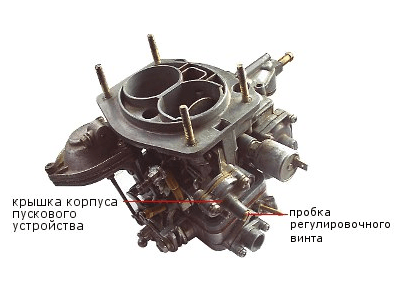

Если вы регулируете спусковой крючок руками, сначала необходимо снять карбюратор . Затем:

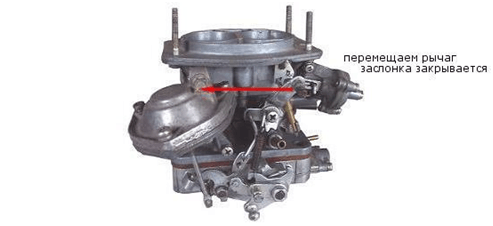

Поверните рычаг дроссельной заслонки так, чтобы он остановился. Теперь устройство поставлено на охрану.

Теперь вам нужно повернуть карбюратор измерьте зазор между стороной дросселя (1 камера) и его стенкой. Для карбюраторов «Семь» Эта разница составляет 0,85-0,9 мм. Зазор можно измерить с помощью щупа, калиброванной проволоки:

Чтобы перевести его в этот диапазон, опустите тягу привода дроссельной заслонки.

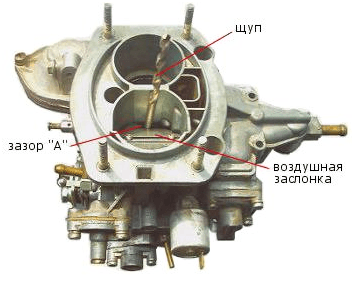

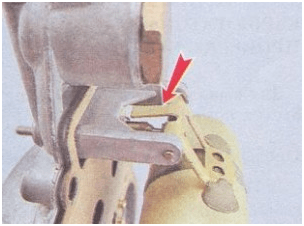

Затем отрегулируйте зазор «a». Он расположен между стенкой воздуховода и нижним краем воздушной заслонки. Для этого снова закройте губку и «закупорьте» устройство. Чтобы создать имитацию разбавления воздуха, мы окунаем стержни пускового устройства:

Теперь стержень потянул шток вдоль паза, и это открывает заслонку. Зазор» A » составляет 5-5,4 мм.

Чтобы отрегулировать этот зазор, нужно повернуть регулировочный винт с помощью отвертки, только сначала снимите пробку с винта:

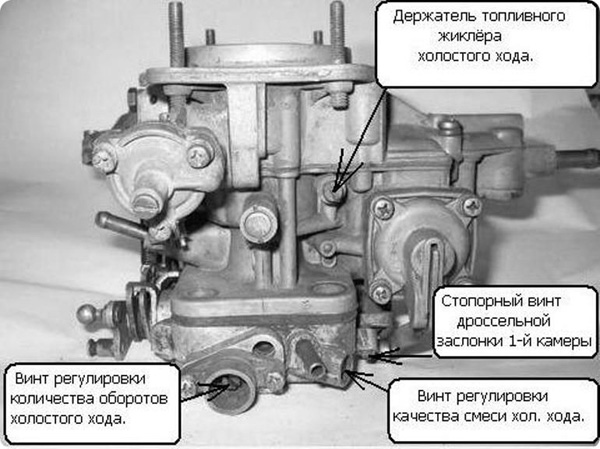

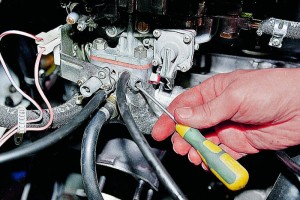

ВАЗ 2107 . Чтобы отрегулировать скорость холостого хода

Сначала необходимо убедиться, что система зажигания установлена правильно, все провода работают, а двигатель полностью прогрет.

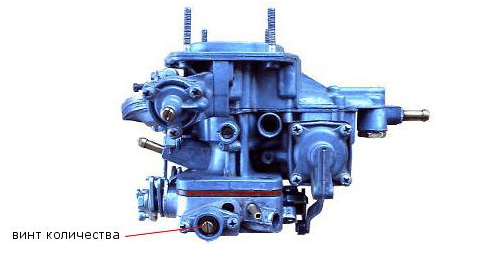

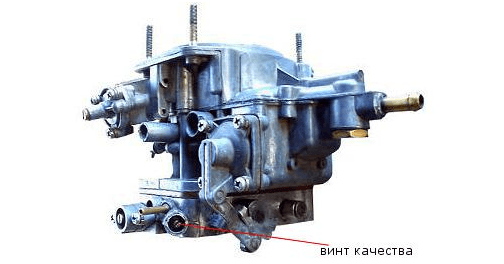

• Затягиваем винт «качества» смеси на максимальную скорость (против часовой стрелки), пока смесь обогащается топливом;
• Вращая «громкость» против часовой стрелки, мы задаем себе еще большую частоту.
• Мы проводим «проверку качества»: Возможно ли добавить больше скорости.

Важность этой операции заключается в том, чтобы довести «качество» до стабильного «объема» до 850-900 об/мин.

Скорость можно оценить с помощью электронного тахометра, при навыке — на слух или с помощью тахометра на приборной панели.

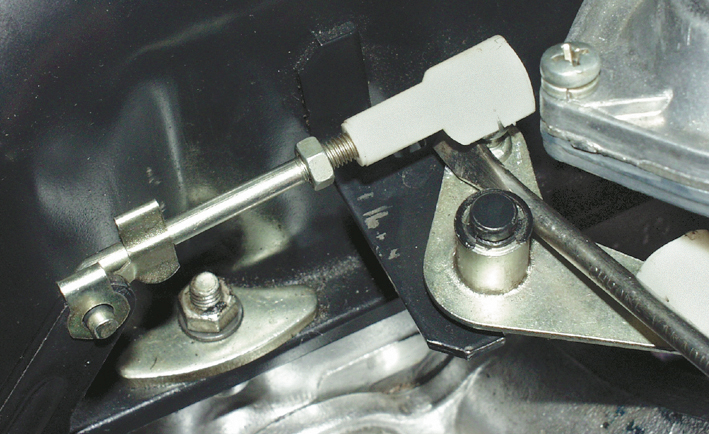

Следующий шаг — регулировка привода воздушной заслонки.

Если игнорировать состояние привода, машина может остановиться. Для этого вам понадобятся обычная плоская отвертка и 7-миллиметровый гаечный ключ.

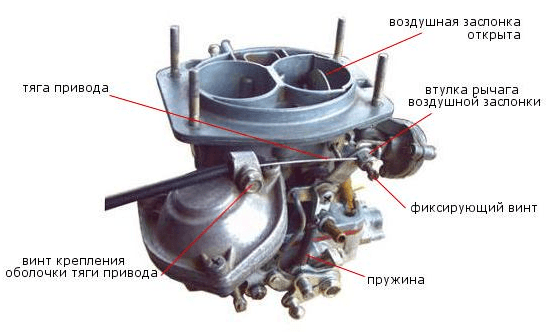

На рисунке показано положение губки с утопленным и вытянутым «дросселем».

Для регулировки выполните следующие действия:

• «Всасывание» углублено;
• Шлицевой отверткой ослабляем прижимной крепежный винт (пружина толкает его вертикально).
• Затяните винт;
• Проверяем движение губки.

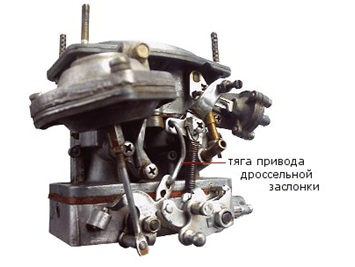

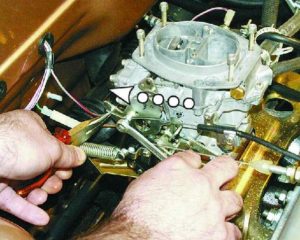

Мы регулируем привод дроссельной заслонки («газа»).

Если этот привод настроен неправильно, динамика разгона и реакция двигателя ухудшатся. Эту настройку Должна выполняться с помощником.

Вам понадобятся 8 гаечных ключей, отвертка, резак и штангенциркуль.

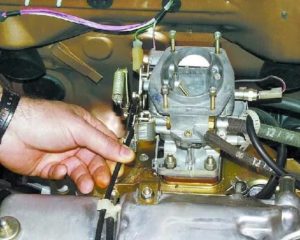

Мы полностью «утопим» «всасывающий» или воздушный привод заслонки.

• Теперь ваш помощник нажимает педаль акселератора до упора. Это позволяет полностью открыть дроссельную заслонку, как показано ниже, и гарантирует, что вы сможете сначала посветить факелом на камеру. После отпускания педали заслонка должна полностью закрыть первую камеру без каких-либо зазоров.

Для регулировки штангенциркулем измеряем длину стержня, она должна быть ровно 8 см. Поворачивая наконечники» мы регулируем» длину стержня до этого размера, открутив» контргайки».

Затем поместите центр тяжести и повторите тест. Современные тяги часто изготавливаются из очень плохого пластика, который сжимается. Поэтому через неделю или две необходимо проверить «приживаемость» тяги.

Вы можете не знать, как настроить карбюратор ваз 2107, но каждый может определить длину прутьев.

Мы рассмотрели лишь несколько возможностей адаптации карбюратора Руками. Как правило, существует целая профессия и#171;карбюраторщик» что означает полное владение этой важной и сложной техникой. В одной статье невозможно описать все нюансы этого процесса. Но мы надеемся, что основные принципы были понятны и полезны для вас.

Как настроить карбюратор на ВАЗ-2109 самостоятельно

Хотелось бы сразу отметить это время настройки карбюратора Это может защитить ваш автомобиль от дальнейших, более серьезных поломок.

Что делать, если нет искры

Характеристики нашего климата таковы, что двигатель автомобиля невозможно запустить, потому что он исчез. На это есть несколько причин:

• Работа по изменению;
• Неправильная работа датчика Холла;
• катушка зажигания не работает;
• контакты были загрязнены или окислены;
• Произошел сбой в высоковольтном кабеле;
• Замок зажигания не работает.

Но есть и другая причина, по которой Spark может не работать. Это связано с нарушением контакта свечи зажигания, в результате чего она становится черной от нагара. Искра исчезает в карбюраторе Неправильно установлена ступень зажигания.

Следует также сказать, что существует еще много причин, по которым струны не заводятся, но сначала стоит проверить работоспособность карбюратора .

Причины появления мушек на пробках

Эта проблема беспокоит владельцев карбюраторных автомобилей гораздо чаще, чем инжекторных. Особенно часто он встречается в зимний период. Существует несколько причин такой неисправности:

• Для перемешивания рабочей смеси в зимнее время года требуется гораздо больше усилий, чем летом. Чтобы предотвратить возникновение этой проблемы, необходимо заливать в двигатель высококачественное масло, держать аккумулятор полностью заряженным, а также следить за работой стартера;
• Двигатель сильно изношен;
• Плохие свечи или штекерные провода.

Почему плавают обороты двигателя

Поплавок — это довольно распространенная проблема, которая возникает в автомобиле после значительного пробега. Чтобы проверить, плавают ли обороты в вашем автомобиле, необходимо запустить двигатель на холостом ходу, а затем последовательно включить различные механизмы. Если стрелка тахометра устремляется с одной стороны, это указывает на скорость зависания. Одной из возможных причин такой неисправности может быть закрытие.

А иногда случается, что обороты холостого хода полностью исчезают. Обычно этому предшествуют следующие причины:

• Тюрьма закрыта;
• Электромагнитный клапан не имеет питания.

Поэтому если в вашем автомобиле пропадает холостой ход, то, во-первых, это именно вышеуказанная неисправность.

Настройка карбюратора на ВАЗ-2109

Как частичная регулировка, так и полная настройку карбюратора ВАЗ-2109 можно сделать довольно легко. Если эти действия будут выполнены правильно, велика вероятность того, что большинство из вышеперечисленных проблем будут устранены.

Кстати, чтобы отрегулировать или настройку карбюратора На этом автомобиле вы можете. самостоятельно । Это необходимо для того, чтобы сэкономить значительные средства, требуемые для выполнения этого действия в сервисном центре. Гораздо удобнее выполнять эту работу в одиночку, если рядом с вами есть помощник. Таким образом, вы сможете сэкономить время, а также сэкономить время.

Перед началом настройки карбюратора Вам нужно подготовиться. Из этого следует:

• Обеспечьте постоянный приток свежего воздуха в помещение, где производится регулировка. настройка карбюратора ;
• Установите автомобиль в горизонтальное положение;
• Приготовьте тряпки, которые не идут сами за собой;
• Возьмите плоскую отвертку;
• Подготовьте инструменты для уборки. В самом крайнем случае, это может быть бензин. Однако лучше всего использовать сжатый воздух.

Некоторые нюансы

Во время настройки либо регулировки карбюратора С ВАЗ-2109 есть некоторые нюансы, которые следует рассмотреть в этой статье. Например, зажигание должно быть отрегулировано до этой процедуры, так как эта процедура абсолютно бессмысленна, если обнаружено раннее или позднее зажигание.

Регулировки должны производиться на двигателе, достигшем рабочей температуры. Для этого его следует запустить на холостом ходу и хорошо прогреть.

Индексирование

Сначала регулируется дроссельная заслонка. Это делается в следующем порядке:

1. Проверьте и отрегулируйте натяжение троса с помощью ключа 13.
2. Мы проверяем, чтобы заслонка была полностью открыта при нажатии на педаль акселератора и закрыта при отпускании педали. В случае несовпадения мы устраняем неисправность тем же ключом.

Следующий этап — воздушная заслонка. Процедура выполняется следующим образом:

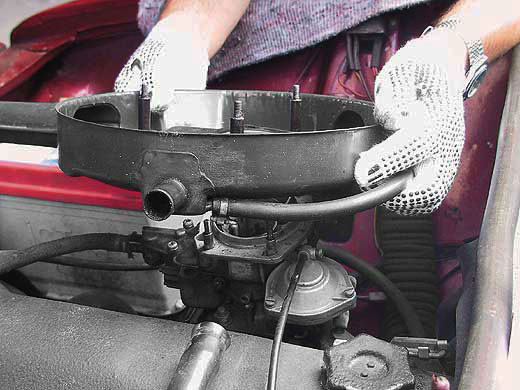

1. Снимите крышку воздушного фильтра.
2. Если есть необходимость, мы меняем фильтр.
3. Когда ручка экстрактора полностью утоплена, заслонка должна находиться прямо под торпедой и быть абсолютно открытой.
4. Опустите рычаг заслонки до полного открытия и до упора.
5. Снимите корпус с изоляции и затяните регулировочный винт штанги.
6. При необходимости слегка сдвиньте корпус кабеля и сожмите крепежные винты.
7. После достижения требуемого результата необходимо затянуть винт в направлении рычага и закрыть крышку фильтра.

Регулировка пускового устройства — это третий этап данной работы. Регулировка осуществляется двумя способами. После первого карбюратор необходимо будет его удалить. Но после второго шага вы можете сделать это без завершения. Для последнего варианта вам понадобится счетчик оборотов. Перед началом регулировки необходимо снять корпус воздушного фильтра и полностью снять рычаг воздушной заслонки. Он расположен внутри автомобиля чуть ниже торпедо. Далее необходимо запустить двигатель и внимательно посмотреть, что произойдет.

Открутите воздушную заслонку на одну треть благодаря плоской отвертке и сделайте то же самое с помощью гаечного ключа на 7 с регулировочным винтом. Аналогичные действия следует выполнять до тех пор, пока показания счетчика оборотов не будут изменяться в диапазоне от 3100 до 3400 оборотов. После достижения вышеуказанного результата необходимо опустить заслонку.

Вот процесс настройки и настройки карбюратора на ВАЗ-2109 можно считать завершенным. Как видите, ничего сложного в этом нет. Главное — приобрести необходимое оборудование, знания и упорство.

Как настроить карбюратор ВАЗ 2106-2107

Рано или поздно, но каждый автомобилист, эксплуатирующий отечественные автомобили «Ваз», сталкивается с ситуацией, когда расход топлива значительно увеличивается. Часто процесс увеличения расхода топлива сопровождается нестабильной работой двигателя. Возникает не оригинальный, но вполне резонный вопрос: «Что делать?».

Существуют различные решения этой проблемы Некоторые автовладельцы предпочитают устранять проблему с помощью специальных автосервисов, оснащенных современным оборудованием: газоанализатором, стендом и т.д. Для кого-то, правда, это дорого или долго, а кому-то просто неинтересно Для этой категории местных автомобилистов эта статья создана для настройки карбюратор «ВАЗ 2106» («ВАЗ 2107») самостоятельно .

Процесс настройки карбюратора «ВАЗ 2106» («ВАЗ 2107»)

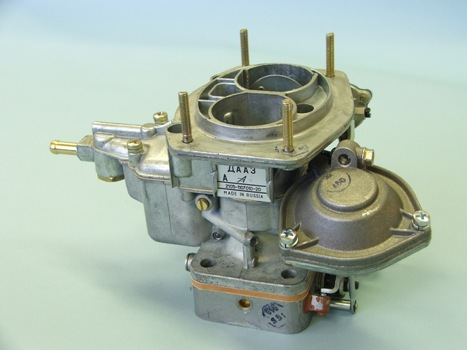

Подавляющее большинство автомобилей Волжского автозавода шестой и седьмой модели оснащены эмульсиями карбюратором «Озон».

Это заводская версия, поэтому в следующих инструкциях. по настройке Он точно воспринимается тип карбюратора .

• Отрегулируйте зазор клапанного механизма;

• Установите угол обжига, обеспечивающий опережение до размыкания контактов распределителя переводчика, начало движения поршня первого цилиндра в ВМТ от 1 до 0

Поэтому продолжайте процедуру настройки карбюратора Состоит из следующих этапов (соблюдение указанной последовательности обязательно!):

Регулировка привода дроссельной заслонки

Регулировка пускового устройства

Регулировка уровня топливной смеси в поплавковой камере

Коррекция «холостого» режима с помощью винтов «качество» и «количество».

Как самостоятельно настроить карбюратор «ВАЗ 2106» («ВАЗ 2107»)

Регулировка заслонки Розелла

Мы осуществляем следующие действия:

Разбираем корпус воздушного фильтра

Проверьте установку тяговых наконечников Расстояние между правильно установленными наконечниками должно составлять 80 миллиметров Если фактическое расстояние больше или меньше, продолжаем процедуру регулировки

Отверткой снимаем один из наконечников с рычага (④ к нему).

Ослабляем контргайку и регулируем длину тяги поворотом наконечника

Установите снятый наконечник

Для контроля открытия дросселя в первой камере попросите помощника нажать педаль акселератора до упора Если губка открывается не полностью, повторите регулировку продольной тяги и уменьшите ее длину Контролируйте открытие опрокидывателем во второй раз (с ускоренной педалью) и закрытие (с ослабленной) Неполное закрытие губки устраняется следующим образом:

Ослабьте трос штока челнока (воздух) ;

Мы полностью погружаем ручку управления воздушной заслонкой в салон автомобиля;

Мы полностью открываем опрокидыватель, нажимая на трехплановый рычаг и фиксируя стопорный винт;

Поднимаем ручку управления (до полного закрытия губки) и снова пропускаем;

Затягиваем стопорный винт

Проверка состояния дроссельной заслонки

Эта процедура выполняется в следующем порядке:

Поворачивая рычаг (поз.) 4, рис. 4 А), приводя в движение затвор (дроссель), достигаем касательной верхней антенны к рычагу первой камеры, что обеспечивает открытие опрокидывателя во вторую камеру (поз.) 2, рис. 4 А). из

Измеряем расстояние между стенками камеры и губкой, его значение не должно превышать 6,0+Мы регулируем расстояние в 0,25 мм, сгибая верхнюю антенну рычага;

Поворотом рычага добиваемся полного открытия затвора первой камеры (поза 5, рис. 2 B) и проверяем интервал, значение которого должно быть в диапазоне 13,0+0,1 миллиметра

Измеряем размер зазора во второй камере ( ④ .) 6, рис. 4 ❶ ), который должен составлять 17,0+0,1 миллиметра

Зазор корректируется путем изменения длины штока пневматического привода

Регулировка пускового устройства

Мы осуществляем следующие действия:

• После снятия крышки воздушного фильтра закрываем багажник пускового устройства и обеспечиваем доступ к регулировочному винту (POS 5).

• Потянув за рукоятку, нажимаем на рычаг свистка с тремя кольцами (POS 1).
• Выключите воздушную заслонку (поз. 2) и опустите тягу пусковой установки (поз. 3) в корпус.
• Проверяем величину зазора (расстояние B) между стенкой стены и краевой (нижней) воздушной заслонкой. В качестве зонда можно использовать обычное сверло диаметром 5,5 миллиметров. Расстояние устанавливается с помощью регулировочных винтов.
• Держите трехпозиционный рычаг нажатым и полностью отключите заслонку (воздух).
• Сверло d 1,0 миллиметр Проверьте размер зазора (расстояние C) между переходным режимом и стенкой камеры в области открытия дроссельной заслонки. Отрегулируйте зазор, остановив тягу в другом отверстии или наклонив рычаг.

Регулировка уровня топлива в поплавковой камере

Эта процедура выполняется в следующем порядке:

После снятия крышки мы проверяем эффективность работы игольчатого клапана. карбюратора (поз. 1).

Расположите крышку вертикально, так как это обеспечивает необходимое положение поплавка (ПОС 5) относительно опрокидывающего шара (ПОС 8).

С помощью штангенциркуля измеряем расстояние между поплавком и крышкой крышки. карбюратора (POS। 9)। Он должен быть в диапазоне 6,5.+0,25 мм. Зазор устраняется путем отгибания язычка рычага поплавка (ПОС 7).

После отбраковки и освобождения как можно большего количества поплавка, определяем размер его свободного движения, который должен составлять 8,0+0,25 мм. Коррекции выполняют изгибом верхнего язычка поплавка.

Настройка режима «Холостой ход»

Выполнение этой операции обязательно перед проведением определенных подготовительных мероприятий. К ним относятся::

Нагрев блока питания до тех пор, пока время не достигнет низкой температуры:

— Моторное масло, 0s-75-90;

— Охлаждающая жидкость, 0C — 90-95.

Настройка временных интервалов.

Регулировка угла зажигания.

Кроме того, для обеспечения высокого качества настройки карбюратора Необходимо использовать газоанализатор и внешний тахометр.

После выполнения вышеуказанных мероприятий переходим непосредственно к настройке режима «Idle»:

Запустите двигатель автомобиля.

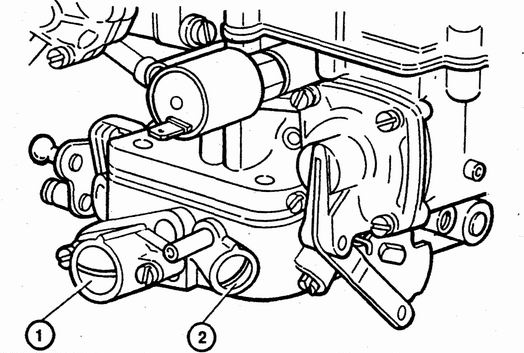

Вращением винта, регулирующего «объем» горючей смеси (пауза 1), доведите число оборотов коленчатого вала до 820-900 в минуту.

Подключите газоанализатор, повернув винт, регулирующий «качество» горючей смеси (POS 2), и доведите концентрацию С до значения 0,5-1,2%.

Снова посмотрите на количество оборотов двигателя и при необходимости отрегулируйте «объем» винтом.

Мы по очереди проводим измерения и регулировки до тех пор, пока не будут достигнуты значения характеристик, указанных выше.

Таким образом, выполнив вышеперечисленные действия, автомобилист может быть абсолютно уверен, что он не только ответил на вопрос: «Как настроить карбюратор «ВАЗ 2107″?», но и реализовал этот ответ.

Самостоятельная регулировка карбюратора ВАЗ 2107

Старые вазы обычно оснащались фирменными карбюраторами: Sojours, Weber и Ozone, их популярность за несколько лет не уменьшилась, а наоборот выросла. Как и все в этом мире со временем. карбюраторы Они выходят из строя и ремонтируют, чистят, колодец а настройке Что в свою очередь «обременяет» владельцев автомобилей и требует от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги, обращаю ваше внимание на подробное руководство по уборке карбюратор Сделать это услугой, а также как адаптировать карбюратор ВАЗ 2107.

Что такое карбюратор и «с чем его едят»?

Принцип работы карбюратора Разные производители фактически одинаковы, их работа заключается в создании топливно-воздушной смеси, в которой смешиваются топливо и воздух в определенных пропорциях, после чего она подается в камеру сгорания, где происходит воспламенение. Ну, я думаю, это очевидно!?

Существует три типа карбюраторов: поплавковый — это, пожалуй, самый распространенный из всех, игольчатый и с отверстием для сгорания — редкое явление.

Сегодня в нашей статье поговорим о карбюраторе Озон, который установлен на автомобиле ВАЗ 2107. После этого вы узнаете, как очистить карбюратор И как регулировать карбюратора ВАЗ 2107. перед запуском следует уточнить о, так как некоторые модификации. карбюраторов Они могут значительно отличаться от тех, что установлены на аналогичной модели автомобиля.

1. ДААЗ 2107-1107010 на ВАЗ 2105, а также на ВАЗ 2107.
2. Товары Дааз 2107-1107010-20 обычно на новых ВАЗ 2106 ВАЗ 2103.
3. ДААЗ 2107-1107010-10-10-на двигателях ВАЗ 2106 или ВАЗ 2103 без вакуумного выпрямителя с распределителем зажигания.

Рассмотрим массу узлов карбюратора ВАЗ 2107

1. Автономная пассивная система.
2. Плавательный бассейн.
3. Береговой запорный клапан.
4. Экономика.
5. Система дозирования.
6. Бросайте самосвал.
7. Отсоединение картерных газов.
8. Переходная система обеих камер.

Этого знания достаточно самостоятельно Пилинг и подгонка карбюратор ВАЗ 2107. знать больше — не нужно, хотя это не мешает нормальному развитию.

Теперь давайте посмотрим, как это работает карбюратор Обеспечивают распределение топливно-воздушной смеси:

1. Качайте быстрее.
2. Система экономики.
3. Поддержка постоянного уровня топлива.
4. Поддержка пассивных.
5. Поддержка запуска и прогрева двигателя.
6. Жиклер (воздушный и топливный), диффузоры, распылители VTS, колодезные и эмульсионные трубы — расположены в главной дозирующей камере.

Регулировка карбюратора Он изготавливается после очистки и сборки. Прежде чем приступить к разборке и чистке, советую вспомнить главную пословицу каждого автомеханика: «Не просыпайся с поломкой».

Как правильно его настроить карбюратор ВАЗ 2107

1. Сначала необходимо провести детальный осмотр, в конце концов, все должно быть вымыто и очищено от грязи и других дефектов.
2. После очистки сетчатого фильтра и промывки поплавковой камеры.
3. Далее необходимо очистить воздушное сопло.
4. И, наконец, отрегулируйте поплавковую систему (1), пусковой механизм (2) и холостой ход (3).

Внимание. Выполнение этих работ не требует декомпиляции карбюратора .

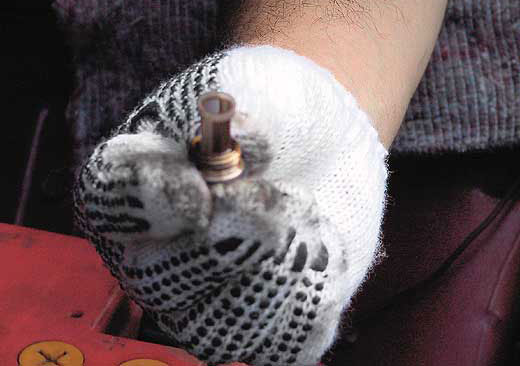

Проверяйте сетчатый фильтр, расположенный напротив входа в поплавковую камеру, не реже одного раза из 60 000 запусков.

Как проверить сетчатый фильтр

Это будет сделано заранее. Используйте ручную подкачку топлива и заполните поплавковую камеру топливом. Сдвинув верхнюю крышку фильтра, снимите клапан. Его следует тщательно промыть в растворителе, а затем высушить сжатым воздухом.

Если двигатель плохо ведет себя под нагрузкой, наблюдаются провалы или потеря мощности, или автомобиль «плохо реагирует на педаль», скорее всего, у вас проблемы с подачей топлива. Кроме того, это часто является причиной неисправности сетчатых фильтров.

Важно. Протрите дно поплавковой камеры ворсом или другой тряпкой, так как после такой очистки под камерой волокна могут остаться невидимыми глазу, засоряя ваши струи во время работы.

Это может быть вам интересно: Замена топливного фильтра Лада Калина. Ремонт корзины: замена жертвы

Очистка поплавковой камеры производится резиновыми колбами с последующей сушкой тем же сжатым воздухом.

Проверка герметичности запорной иглы производится с помощью лампочки, так как сила давления, возникающая при сжатии, равна давлению в топливном насосе. Нанесение покрытия карбюратора необходимо убедиться, что поплавки находятся в верхнем положении. Во время установки вы должны почувствовать сильное давление, после чего внимательно прислушайтесь. к карбюратору Есть ли утечка воздуха. Если имеется хотя бы небольшая утечка, необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: Поплавковая система

Чтобы отрегулировать поплавковую систему, необходимо:

1. Проверьте положение поплавка, при необходимости выровняйте держатель кронштейна. Это необходимо для правильного равномерного опускания поплавка в камере.
2. Продолжайте регулировку при закрытом игольчатом клапане. Откройте крышку камеры, сдвиньте поплавок в сторону и слегка потяните за язычок держателя. Задача состоит в том, чтобы добиться требуемого Расстояние между покрытием и укладкой поплавка должно быть в пределах 6-7 мм, в любом случае не меньше. Если условия погружения превышают 1-2 мм, если больше, иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Эта процедура может быть выполнена во время демонтажа карбюраторе Или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: Система запуска

Для регулировки системы запуска необходимо снять воздушный фильтр, затем запустить двигатель и потянуть выхлопную трубу.

Откройте воздушную заслонку принудительно на 1/3, а затем установите скорость на 3200-3600 в минуту.

Затем отпустите воздушную заслонку и установите частоту вращения на 300 ниже первоначальной.

Чтобы установить скорость холостого хода ход карбюратор ВАЗ 2107

Затем установите максимальную скорость вращения винтом качества и значение на 100 об/мин винтом количества. Выше стандарта. Запустите двигатель с качественным винтом и отрегулируйте скорость.

На этом регулировка карбюратора ВАЗ 2107 можно считать законченным, теперь, надеюсь, у вас не возникнет проблем с регулировкой. карбюратор своими руками.

Для закрепления полученных знаний рекомендую следующее видео о том, как настроить свое внимание на внимание карбюратор своими руками .
