Роутер D-Link DIR 300 NRU — чем примечательна эта модель , как настроить или перепрошить ?

Маршрутизатор D-Link DIR 300 NRU-обновленный модель ④ Предыдущая версия 300 Все сетевые устройства этой марки отличаются хорошим качеством, привлекательным и простым пользовательским интерфейсом, а главное приятной ценой Давайте разберемся. чем примечательна данная модель Как установить его для домашнего использования и выполнить его с наиболее распространенными модификациями goodw5 и goodw7, если это необходимо. перепрошивку устройства.

Популярные D-Link DIR 300 NRU

Маршрутизатор часто работает для домашних сетей

Особенности D-Link DIR 300 NRU

От предыдущей модели Данный маршрутизатор характеризуется поддержкой стандарта 802.11 n В этом устройстве максимальная скорость составляет до 150 Мбит/с, что вполне достаточно для внешнего домашнего использования роутер Он выглядит вполне обычно, интерфейс предлагает 1 порт LAN для создания локальной сети, 4 ⑦ порта и кнопку сброса для возврата к заводским установкам.

Благодаря внешнему расположению антенны, устройство обеспечивает оптимальную поверхность покрытия сигнала WLAN Маршрутизатор довольно прост настроить или перепрошить Каждый клиент, что, помимо всего прочего, делает его еще более привлекательным моделей Сетевые инструменты У него есть своя изюминка — помимо стандартных функций, можно включить или выключить расписание

Внешний вид устройства

Настройка роутера

Для установки оборудования и настроить Wi-Fi, вам необходимо выполнить следующие действия:

  • Войдите в интерфейс параметров оборудования, узнайте, введите свой IP-адрес в адресной строке (в большинстве случаев это 192.168.0.0.1), затем вам нужно ввести слово administrator в поле login и оставить строку пустой для ввода пароля

Веб-интерфейс настроек роутера

Комментарий Эти действия дадут результат, если ранее роутер D-Link LINK не настроен, при необходимости повторите его. настройку , Верните его в исходное состояние — перед запуском параметров нажмите на кнопку сброса на 20 секунд, после чего будет возвращена заводская установка

  • Чтобы установить соединение Wi-Fi, выберите одноименный раздел в меню и выберите вкладку Главная настроек .
  • В появившемся окне введите данные для активации соединения — название сети, страну, в которой вы находитесь, тип канала и режим беспроводной связи

Настройки беспроводной сети

Настройка подключения к Интернету

Для прямого настройки сетевого подключения, необходимо зайти в меню и#171;Сеть», во вкладке «Соединения» если необходимо создать новые параметры, рекомендуется выбрать кнопку и#171;Добавить» и в появившемся окне введите данные — их содержание зависит от провайдера Каждый тип подключения BODYBUID, BODYBUID, BODYBUID требует от поставщика услуг внесения определенных данных в договор — используя форму, вы можете постоянно вносить всю необходимую информацию

Установление отношений с поставщиком услуг

Вы можете проверить состояние соединения в D-Link LIST в разделе и.#171;Статус», вкладка « Статистика сети »;

Установка пароля

Чтобы защитить свою сеть, установите ключ, который необходимо ввести для подключения к Интернету. Это будет Тандем:

  • В меню WLAN выберите вкладку « Настройки безопасности»
  • ❶ Отметьте строку флажком, затем отобразятся данные для установки пароля.
  • В списке сетевых аутентификаций выберите из выпадающего списка смешанный тип шифрования ❶ — ❶ / BODYB2- ❶ — он является наиболее надежным для защиты сети от взлома
  • В следующей строке введите ключ доступа — сделайте его настолько сложным, чтобы посторонние не могли подключиться к вашему соединению

Безопасность сети WLAN

Кроме того, желательно защитить не только сеть, но и меню конфигурации роутера , изменяя стандартные данные логина и пароля на свои собственные комбинации Это делается следующим образом:

  • Перейдите в раздел и#171;Система», откройте окно « пароль администратора »;
  • Введите новые комбинации для доступа к настройкам После этого необходимо переустановить меню параметров с логином и паролем.

Изменение пароля администратора

Сохранение изменений

В параметрах роутера Существует отдельное меню для сохранения изменений или возврата к заводскому подходу. оно находится в разделе и#171;Система», в линии «Конфигурация» Здесь вы можете сохранить сделанные изменения, сделать возврат для первичных установок или сохранить файл с текущими данными, чтобы при необходимости повторно подключиться в будущем.

Сохранение изменений в настройках

Установка новой микропрограммы

Если вы хотите обновить программное обеспечение роутера Следуйте приведенным ниже инструкциям:

  • Найти и скачать файл прошивки из всемирной паутины, главное — выбрать правильную версию, ориентируясь не только на номер модели маршрутизатора, но и на аппаратную модификацию устройства, данные о которой записаны на задней панели. роутера Как комбинация H/W. Существуют различные версии-B2, B5, B7 и другие, все они отличаются друг от друга.
  • Зайдите в меню роутера Через браузер, используя IP-адрес.
  • Откройте раздел и#171;Система», выберите вкладку « обновить »
  • В окне появится строка, указывающая путь к новому файлу прошивки для аппаратных изменений B5, B7. Найдите его на своем компьютере и нажмите «Обновить».».

Благодаря вышеперечисленным функциям, вы можете установить роутер D-Link DIR 300 NRU, настроить Это работа с распространением сигналов через Интернет и WLAN и, при необходимости, изменение или обновление прошивки для правильной работы устройства. Как видите, все это довольно просто и недорого, процесс не займет много времени.

Настройка D-Link DIR-300

Wi-Fi-точка роутер , стандарт WLAN: 802.11 b/ g/ n. Макс. Скорость беспроводного соединения: 150 Мбит/с.

Для роутера D-Link DIR-300 у нас есть четыре инструкции:

Инструкция по настройке роутера D-Link DIR-300 NRU B5 B6 B7

Авторитет

Чтобы войти в веб-интерфейс роутера Вы должны открыть свой интернет-браузер и ввести адресную строку 192. 168.0.1, имя пользователя — admin, пароль — admin (subject (subject. что роутер имеет заводские настройки , и его IP не изменился).

Авторизация на роутере D-Link DIR-300 NRU B5 B6 B7

Изменение заводского пароля

В целях безопасности рекомендуется изменить заводской пароль.

По умолчанию: логин admin, пароль admin.

В интерфейсе роутера Необходимо перейти на вкладку Система, Пароль администратора.

В поле Пароль введите новый пароль.

В поле Подтверждение пароля повторите новый пароль.

Затем нажмите кнопку Сохранить настройки.

После этого, роутер Будет предлагать снова в его настройки .

Смена заводского пароля на роутере D-Link DIR-300 NRU B5 B6 B7

Подключение к Интернету

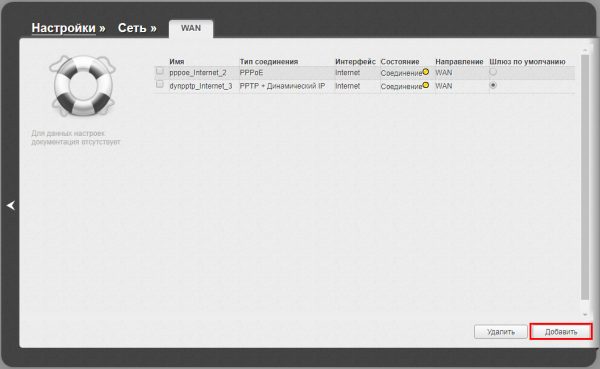

На странице Дополнительно настройки ; Выберите сеть; ⇒ WAN ;;

Настройка подключения к Интернет на роутере D-Link DIR-300 NRU B5 B6 B7

Нажмите кнопку Добавить.

Настроить Pppoe

  1. В поле Отражение введите: Выберите PPPOE
  2. В поле Порт выберите порт WAN — он будет отображаться как порт 5.
  3. Имя пользователя: Ваш логин в соответствии с договоренностью
  4. Пароль: Ваш пароль из соглашения
  5. Подтверждение пароля: Повторите пароль
  6. Алгоритм аутентификации: авто
  7. Поддерживать — Добавить контрольную точку для непрерывного соединения
  8. MTU — измените значение на 1450 или меньше

В поле «Другое» проверьте наличие NAT и сетевого экрана.

Если провайдер предоставляет услугу интернет-телевидения, установите флажок Включить IGMP.

Настройка PPPoE подключения на роутере D-Link DIR-300 NRU B5 B6 B7

Установление соединения L2TP

  1. В поле Тип выберите L2TP + динамический IP.
  2. В поле Порт выберите порт WAN — он будет показан как порт 5.
  3. Имя пользователя: Ваш логин в соответствии с договоренностью
  4. Пароль: Ваш пароль из соглашения
  5. Подтверждение пароля: Повторите пароль
  6. Адрес VPN-сервера: Напишите адрес провайдера VPN-сервера
  7. Алгоритм аутентификации: авто
  8. Поддерживать — Добавить контрольную точку для непрерывного соединения
  9. MTU — измените значение на 1450 или меньше

В поле «Другое» проверьте наличие NAT и сетевого экрана.

Если провайдер предоставляет услугу интернет-телевидения, установите флажок Включить IGMP.

Нажмите, чтобы сохранить ;;

Настройка L2TP подключения на роутере D-Link DIR-300 NRU B5 B6 B7

BODYBUY (BODYBUY) Настройка при автоматическом получении локального адреса покупки тела (BODYBUY).

  1. В поле Тип Тип: ❶ + выберите динамически ❶.
  2. В поле вводим имя соединения (изменить его нельзя).
  3. Имя пользователя: Ваш логин в соответствии с договоренностью
  4. Пароль: Ваш пароль из соглашения
  5. Подтверждение пароля: Повторите пароль
  6. Подключение происходит автоматически: Поставьте галочку
  7. ④ Значение преобразуется в 1450 или меньше
  8. Алгоритм аутентификации: авто
  9. Поддерживать — Добавить контрольную точку для непрерывного соединения
  10. Сохраняем настройки Перезагрузка кнопки памяти после перегрузки устройства роутер .

Настройка PPtP (VPN) на роутере D-Link DIR-300 NRU B5 B6 B7

Настройка PPtP (VPN) на роутере D-Link DIR-300 NRU B5 B6 B7

Настройка Wi-Fi на роутере

1. на странице «Дополнительно настроек Переходим на вкладку WLAN и выбираем основной пункт. настройки ; И ④SET желаемое имя точки беспроводного доступа Затем нажмите Изменить;

Настройка Wi-Fi на роутере D-Link DIR-300 NRU B5 B6 B7

2. после этого также рекомендуется установить пароль в вашей беспроводной сети, чтобы сделать это в настройки ⑦-SecuritySecurity, выберите тип авторизации (рекомендуется bodybuy2 / BODYBUY), а затем введите не менее 8 до не менее 8 символов — это защитит вашу беспроводную сеть от несанкционированного доступа Сохраните сделанные изменения.

Настройка Wi-Fi на роутере D-Link DIR-300 NRU B5 B6 B7

Вот и все: теперь вы можете попробовать воспользоваться Интернетом через беспроводное соединение Wi-Fi с ноутбука, планшета или другого устройства.

Проверка состояния интернет-соединения

Если подключение было выполнено правильно и нет проблем с провайдером, в графе «Информация о сети» будет написан статус ④-соединения и ваш ④-адрес будет подключен

Проверка статуса подключения к Интернет на роутере D-Link DIR-300 NRU B5 B6 B7

Сохранение / восстановление настроек роутера

После проведения настроек Рекомендуется сохранить их, чтобы можно было восстановить в случае возникновения проблем Для этого необходимо перейти на вкладку Система, меню Конфигурация

Рабочая лошадка интернета — как настроить роутер D-LINK DIR-300

D-Link DIR-300a1

Сетевые устройства D-Link известны как в России, так и за ее пределами В широком ассортименте. Особняком стоит беспроводной маршрутизатор начального уровня — D-Link DIR-300 Благодаря низкой цене, отличной надежности и хорошим техническим характеристикам он стал первым по-настоящему доступным беспроводным домашним маршрутизатором Модель оказалась настолько удачной, что выпускается до сих пор Чем отличаются маршрутизаторы разных годов выпуска, как их подключить и настроить Для наиболее эффективной работы — тема нашей статьи

Наличие маршрутизатора, технические характеристики.

D соединение ❶-300 — ❶ ( роутер Необходимый уровень, предназначен для использования дома или в небольшом офисе). Вы можете подключить абонентов к Интернету по кабелю (витая пара) и использовать беспроводное соединение (WiFi) Вы можете подключить до четырех компьютеров и WLAN через кабельное соединение — через любое количество абонентов Однако, если каждый абонент подключен через WLAN, скорость доступа уменьшается Если один клиент может работать на скорости 150 goodwh / bodybh, то два уже имеют скорость 75 goodwh и так далее

Маршрутизатор представлен на рынке уже более десяти лет, за это время было выпущено три поколения (модификации) роутера .

❶ — 300 пересмотр a

Самый старый роутер В составе, давно снят с производства, хотя его можно приобрести в беспроводном режиме на вторичном рынке модуль Стандарты B/g обеспечивают скорость до 54 Мбит/с при соответствующих условиях.

Dir-300A

В линейке маршрутизаторов ④-300ж — ④.

Вы можете организовать локальную сеть со скоростью доступа до 100 Мбит/с через порты Ethernet маршрутизатора. Однако для клиента локальной сети скорость интернета будет почти вдвое меньше: Небольшой объем оперативной памяти и слабый процессор не позволяют разогнать DIR-300 до нужной скорости. Процесс Интернет-трафика не более 50 Мбит/с. Если вы подключены к Интернету с помощью тарифного плана с быстрой передачей данных, вам следует заменить старое устройство роутер Для большей продуктивности.

Встроенное программное обеспечение Dir-300A

Серо-оранжевый корпоративный интерфейс является визитной карточкой начального моделей роутеров D-LINK

Dir-300nru Модификации B1, B3, B5

Аббревиатура NRU в названии модели Беспроводная связь модуль Соответствует стандарту N и может обеспечить теоретическую скорость WLAN до 150 Мбит/с. Префикс RU означает что модель Разработан и изготовлен для рынка бывшего СНГ.

DIR-300NRU B1

DIR-300nru B1-жесткий внешний вид и 150 Мбит/с по воздуху

Благодаря двухъядерному процессору с тактовой частотой 350 МГц и 32 МБ оперативной памяти вы можете установить на эти маршрутизаторы альтернативные прошивки, такие как OpenWRT и DD-WRT, что значительно расширяет возможности маршрутизатора и повышает его стабильность. Скорость процессора достаточна для работы с тарифными планами до 100 Мбит/с.

Openright

Программное обеспечение OpenWRT для маршрутизаторов с широкими функциями

Dir-300nru модификации B7, D1, A1

Эти версии маршрутизаторов основаны на новой аппаратной платформе, поэтому альтернативные прошивки на них работать не будут. Но и стандартное программное обеспечение было существенно пересмотрено: На смену привычному веб-интерфейсу пришел новый, с интерактивной картой подключения клиентов и возможностью замены нескольких. настроек без перезагрузки роутера .

Dir-300nru B7

Новое программное обеспечение D-Link защищает пользователя от манипуляций с альтернативной прошивкой

Модели B7 и D1 выпускаются в вертикальном корпусе, а модель Модификация a обязательно запомнится, потому что она выглядит как черный цилиндр.

Dir-300nru A1

DIR-300nru A1 космический дизайн и вполне земные характеристики.

DLINK DIR-300A был первым WLAN-маршрутизатором, который я купил около 10 лет назад. Простой и понятный, он проработал почти 5 долгих лет без отключений, сбоев и «зависаний», и только подключившись к другому, более быстрому интернет-провайдеру, я заменил своего старого друга на нового. роутер . Но благодаря прошивке DD-WRT ветеран до сих пор используется и работает как ретранслятор WLAN в загородном доме. Низкая скорость стала его козырем роутера — Он почти не нагревается, а значит, может стабильно работать в сложных климатических условиях, например, жарким летом.

Таблица: Сравнительные характеристики маршрутизаторов D-Link DIR-300 различных модификаций

Образецdi r-300
ВерсияA1B1, B2, B3B5, B6, B7D1
ДоступностьНе производитсяС 2012 года больше не производитсяНе производитсяС 2013 года
ПлатформаAtheros AR2317Ralink RT3050Ralink RT5350МОДЕЛЬ: RTL8196E
ЗагрузчикRedBootU BootU BootU Boot
Частота процессора, МГц183320360450
Объем флэш-памяти, МБ4448
Объем оперативной памяти, МБ163203232
Соединение Ethernet, 100M5555
Порт Гбит Ethernet
МодемНет.Нет.Нет.Нет.
VLANДаДаДаДа
Контроллер беспроводной локальной сетиAtheros (интегрированный)Ralink RT3050FRalink RT5350МОДЕЛЬ: RTL8196E
WLAN 2,4 ГГцb/gБ / г / нБ / г / нb/g
WlAn 5,0 ГГц
Съемные антенны111Нет.
USB
SATA
COM-портДаДаДаДа
JTGДаДаДаДа
Источник питания5 В ПОСТОЯННОГО ТОКА, 1 A5 В постоянного тока, 2,5 A5 В постоянного тока, 2,5 A12 В постоянного тока, 1 A

Видео: Установка встроенного программного обеспечения OpenWRT на роутер D-LINK DIR-300

Подготовка маршрутизатора к работе

Для того чтобы D-LINK DIR-300 подключил все ваши устройства к одной домашней сети и предоставил каждому клиенту доступ в Интернет, необходимо выполнить несколько подготовительных шагов. Маршрутизатор должен быть подключен кабелем к сети провайдера и к сетевой карте домашнего компьютера и клиента — настроены адреса автоматически. После этого можно будет настроить Доступ в Интернет и создание беспроводной сети.

Подключение роутера , подготовка к настройке

Схема подключения маршрутизатора проста: кабель провайдера подключается к интернет-розетке, компьютер локальной сети — к сетевому порту LAN1-LAN4. Смартфоны, планшеты и другие беспроводные устройства подключаются через сети Wi-Fi.

Схема сети домохозяйств

Создание домашней сети на базе DIR-300NRU

Настройка сетевой карты компьютера для работы с маршрутизатором.

В роутере Сервер DHCP активируется автоматически — маршрутизатор сам выдает сетевые адреса подключенным компьютерам. Поэтому перед началом настройки роутера Полезно убедиться в том, что сетевой адаптер компьютера или ноутбука является настроен Для автоматического получения сетевого адреса.

    Щелкните правой кнопкой мыши на кнопке Пуск и выберите в меню пользователя пункт Сетевые подключения.

Список пользовательских опций

Вызов сетевых подключений из меню пользователя

Сетевое подключение

Свойства сетевого адаптера включают настройки протокола TCP/IP

Свойства адаптера

Протокол TCP/IP — основной проводник беспроводной сети

Установка адреса получателя

Установлен автоматический прием адреса

Веб-интерфейс модема , настройка и защита доступа

Веб-интерфейс модема с которым большинство его настроек Расположенный по адресу 192.168.1.1, имя пользователя — admin, а пароль по умолчанию пустой, что означает, что вам не нужно его вводить. Измените пароль доступа сразу после инициалов настройки модема . Это защищает вашу сеть от внешнего вмешательства.

  1. Откройте веб-интерфейс, введя в интернет-браузере адрес 192.168.1.1.
  2. Переход в расширенный режим настроек .

Установка пароля администратора для маршрутизатора

Быстрые настройки И статус подключения на главной странице модема

Расширенные настройки веб-интерфейса

Доступ к системным настройкам скрыт в расширенном режиме настройках

Настройки авторизации для веб-интерфейса

Введите свой пароль и подтверждение в поле ниже

Видео: настройка Маршрутизатор семейства DIR-300

Настройки подключения к интернет-провайдеру

Веб-интерфейс маршрутизатора позволяет настроить Подключение к Интернету в полуавтоматическом режиме (с помощью мастера) настройки ) и полностью ручной. Перед началом настройки Убедитесь, что ваше подключение к Интернету включено поставщиком услуг. Для этого попробуйте подключить кабель провайдера к сетевой карте компьютера без маршрутизатора.

Мастер быстрого подключения к Интернету

Для технически неопытных пользователей компания D-Link внедрила в программное обеспечение маршрутизатора инструмент Click’connect, который требует от пользователя прохождения всего трех экранов. настроек С возможностью выбора типа соединения и параметров авторизации. Маршрутизатор автоматически определяет остальные варианты подключения, если кабель провайдера уже подключен.

  1. Откройте веб-интерфейс, введя в интернет-браузере адрес 192.168.1.1.
  2. В разделе «Сеть» перейдите по ссылке click’nconnect.

Главная страница веб-интерфейса

Все пошаговые «мастера» быстро . Начинаются со страницы настроек

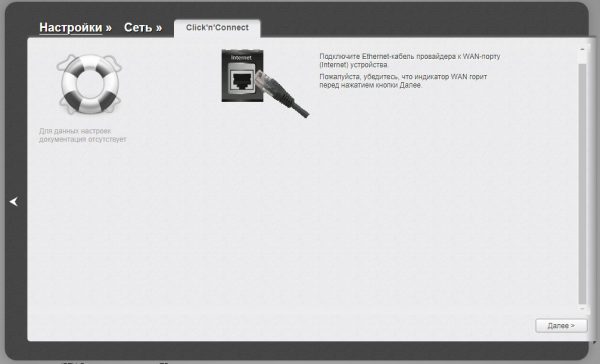

Мастер для быстрого подключения к Интернету, проверка соединения

Убедитесь, что кабель провайдера подключен к порту WAN

Мастер быстрого подключения к Интернету, выбор типа подключения

Выберите протокол подключения к Интернету

Мастер быстрого подключения к Интернету, параметры авторизации

Введите имя пользователя и пароль из вашего соглашения с провайдером

Мастер быстрого подключения к интернету, завершение настройки

Проверьте правильность настроек и нажмите кнопку «Сохранить».

Если вы привыкли «держать руку на пульсе» и хотите производить настройки Вручную — Это можно сделать, перейдя в режим расширенных настроек.

Меню расширенных настроек роутера DIR-300

Через расширенное меню настроек Настройте подключение к провайдеру

L2TP . Установить

L2TP — это один из вариантов VPN, где «туннель» может быть установлен с использованием не только протокола TCP/IP, но и протоколов более низкого уровня: ATM, X. Может также устанавливаться с 25 другими кадровыми реле. Протокол обеспечивает шифрование трафика, поэтому соединения L2TP чаще используются в корпоративных сетях, чем для подключения отдельных пользователей к Интернету.

    В меню Дополнительно настроек Нажмите на ссылку WAN в разделе «Сеть».

Настройка VPN, окно расширенных настроек

Ручная настройка Подключение происходит из расширенного меню настроек

Настройка VPN, установление соединения

Создайте новое подключение к Интернету

Настройка VPN, параметры авторизации

Введите параметры авторизации и тип соединения

Настройка VPN, настройки сетевых адресов

Для стабильных соединений введите IP-адреса, указанные провайдером интернет-услуг.

Настройка VPN, активация подключения

Активировать созданную запись по умолчанию

Настройте PPPoE

PPPoE-соединение наиболее распространено в ISP, а настроить Это проще, чем другие, так как требуется только логин и пароль параметров авторизации.

    В меню Дополнительно настроек Нажмите на ссылку WAN в разделе «Сеть».

Настройка PPPoE, меню расширенных настроек

Для подключения по протоколу PPPoE перейдите по ссылке WAN в меню Дополнительно. настроек

Настройка PPPoE, список сетевых подключений

Создайте новое соединение с помощью кнопки Добавить

Настройка PPPoE, параметры авторизации

Установите тип подключения PPPoE и возьмите идентификатор и пароль подключения из договора с провайдером

Настройка PPPoE, параметры цифрового телевидения

Активируйте опции отображения IPTV. Не забудьте назначить один из портов LAN для подключения ТВ-приставки

Настройка PPTP

Настройка PPTP-соединения ничем не отличается от способа от настройки L2TP уже упоминался. Также поддерживаются два типа соединений: со статическими и динамическими адресами. Для авторизации достаточно логина, пароля и имени VPN-сервера. Обратите внимание, что этот тип подключения создает большую нагрузку на процессор маршрутизатора. Если ваш тариф предусматривает подключение со скоростью 90 Мбит/с и более, вам стоит подумать о покупке нового, более производительного маршрутизатора.

    В меню Дополнительно настроек Нажмите на ссылку WAN в разделе «Сеть».

Настройка PPTP, главный экран веб-интерфейса

Чтобы вручную настроить PPTP-соединение из меню Дополнительно настроек

Настройка PPTP, окно создания соединения

Создайте новое подключение для доступа по протоколу PPTP

Настройка PPTP, параметры авторизации

Введите параметры авторизации и адрес VPN-сервера

Настройка PPTP, настройки статического сетевого адреса

Для стабильных PPTP-соединений введите IP-адреса, указанные провайдером.

Указание статического IP-адреса

Если вы подключаетесь к Интернету со статическим IP-адресом, логин и пароль не требуются. В параметрах созданного соединения введите адрес, полученный от провайдера, маску подсети и адрес шлюза, после чего маршрутизатор готов к работе.

  1. Из меню расширенных настроек Нажмите на ссылку WAN в разделе «Сеть».
  2. В появившемся списке сетевых интерфейсов нажмите кнопку Добавить, чтобы создать новое подключение со статическим сетевым адресом.
  3. Введите параметры учетной записи в открывшемся окне: Сетевой адрес, маска подсети и адрес шлюза.

Стабильное соединение

Статическое соединение не требует параметров авторизации

Настройки домашней сети и WLAN

После настройки подключения маршрутизатора к Интернету остается настроить Беспроводные сети и подключать проводных клиентов, завершая создание домашней сети. Никогда не создавайте беспроводную сеть без защиты паролем, даже если включена привязка MAC-адресов. Злоумышленник может легко клонировать MAC-адрес и подключиться к вашей сети.

Конфигурация WLAN (создание точки доступа, изменение пароля).

Вторым этапом после настройки Подключение к провайдеру активирует и настраивает беспроводную точку доступа, которую можно использовать для раздачи интернета на устройства с модулем WLAN: ноутбук, планшет, смартфон.

    Откройте интернет-браузер и перейдите по адресу 192.168.1.1 в веб-интерфейсе маршрутизатора.

Настройка Wi-Fi, главный экран настроек

Беспроводную сеть лучше настраивать через меню Дополнительно настроек

Настройка беспроводного подключения, включение WLAN

Убедитесь, что режим WLAN активирован

Einrichten einer drahtlosen Verbindung, Eingeben eines neuen Netzwerks

Введите имя сети и выберите канал вещания

Einstellen der Parameter für drahtlose Verbindung, Verschlüsselung und Kennwort

Создайте и введите пароль для доступа к беспроводной сети

Пароль, установленный для беспроводной сети, используется для шифрования данных, передаваемых маршрутизатором. Чем больше символов в пароле, тем сильнее шифрование, но и больше нагрузка на процессор. роутера — Выше. Оптимальный размер ключа составляет 8-13 символов.

Переадресация портов (сопоставление портов)

Некоторым пользователям необходим доступ к ресурсам локальной сети через Интернет Доступ к папке домашней сети, фото с домашней IP-камеры, удаленное управление с помощью удаленного администратора или Team Viewer и десятки других необходимых приложений Для организации возможности такого доступа требуется так называемый проброс портов, т.е. маршрутизатор соединяет порты внешней сети и порты внутренней сети Простая настройка проброса портов с помощью возможностей веб-интерфейса модема .

    Откройте интернет-браузер и перейдите по адресу 192.168.1.1 в веб-интерфейсе маршрутизатора.

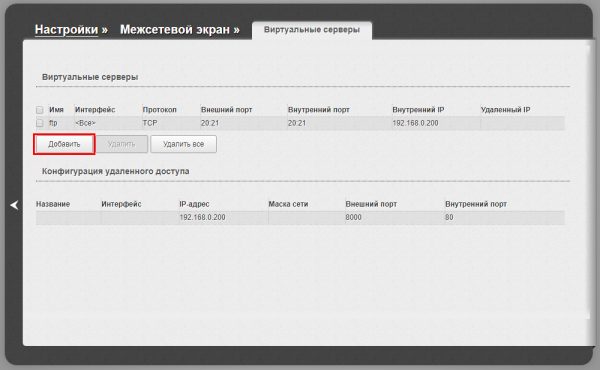

Porttrennung, Öffnen eines Fensters des virtuellen Servers

Откройте настройки Виртуальный сервер

Hafenhafen, Beschreibung der Regeln zum Erstellen eines neuen Hafens

Добавить новое правило

  • Имя правила, которое впоследствии поможет идентифицировать порт с конкретным приложением или устройством;
  • Интерфейс — Выберите из выпадающего списка, с помощью которого будет «подхвачено» подключение к Интернету;
  • Протокол — позволяет выбрать TCP, UDP или оба протокола;
  • Диапазон адресов для внутренних и внешних портов — если порт присутствует, начальное и конечное значения диапазона должны совпадать;
  • Внутренний IP-адрес — сетевой адрес в локальной сети компьютера, на котором запущено приложение, требующее проброса портов, или адрес периферийного устройства с сетевым интерфейсом (камера, принтер, сетевое хранилище) ;
  • Внешний IP-адрес — адрес, присвоенный вашему маршрутизатору при подключении к провайдеру.

Funktion des Port-Passes, Port-Adressbereich

Введите диапазоны портов, протоколы связи и сетевые адреса.

Настройка IPTV (цифрового телевидения).

④ Настройка позволяет выбрать один из четырех сетевых портов для передачи цифрового видеопотока К этому порту можно подключить сетевой медиаплеер, интеллектуальный телевизор или телевизионную приставку

    Откройте веб-интерфейс маршрутизатора в быстром режиме настроек И перейдите по ссылке » Мастер настройки IPTV».

Einstellung des digitalen Fernsehens

Для настройки IPTV лучше использовать быстрый мастер настройки

Выбор порта для настройки цифрового телевидения

Обычный компьютер не может быть подключен к порту, выбранному для подключения приставки

Несколько месяцев назад друзья семьи попросили помощи в подключении SmartTV к их домашнему маршрутизатору Dlink dir-300, который подключен к «хозяину» настройки IPTV «телевизор показывал полностью полторы сотни цифровых каналов, но ни один из интернет-сервисов не работал: YouTube, почта, онлайн-кинотеатр, даже прогноз погоды жаловались на отсутствие интернет-соединения и не запускались Изучение документации подсказало, что для одновременной передачи видеопотоков и интернет-трафика в порт необходимо следующее настроить Соединение с двойным доступом, но доступное ПО роутера Не позволяло это сделать, а владельцы не хотели прошивать маршрутизатор альтернативной прошивкой, чтобы не аннулировать гарантию, но решение все же было найдено: Мы подключили адаптер WLAN к одному из USB-портов телевизора. и настроили Через него подключались к беспроводной сети маршрутизатора и получали цифровой видеопоток через Ethernet-соединение Выходная цена — около 500 рублей, а новые маршрутизаторы с поддержкой двойного доступа стоят гораздо дороже

Настройки локальной сети и сервера DHCP

Режим расширенных настроек Маршрутизатор позволяет настроить параметры сервера DHCP, локальной сети и внутреннего интерфейса маршрутизатора

  1. Из расширенного режима настроек В разделе «Сеть» нажмите на ссылку LAN
  2. Опция IP Address позволяет изменить адрес доступа маршрутизатора, а опция Netmask позволяет изменить настройки маски подсети.
  3. В разделе DHCP Server можно включить или отключить автоматическое назначение адресов клиенту, задать начало и конец диапазона сетевых адресов и изменить временной интервал, после которого адрес переназначается клиентом
  4. В разделе «Статический DHCP» вы можете создать список сетевых клиентов с уже настроенными сетевыми адресами. Сервер DHCP не пытается выводить эти адреса для устранения сетевых конфликтов.

Настройки домашней сети

Настройки локальной сети связаны с настройками DHCP-сервера.

Переключение D-Link DIR-300 в режим ретранслятора

Программное обеспечение по умолчанию не поддерживает переключение маршрутизатора в режим повторителя (ретранслятора). Если вы приобрели новый, более мощный маршрутизатор и хотите использовать старый DIR-300 для расширения зоны покрытия беспроводной сети, вы можете попробовать установить альтернативную прошивку DD-WRT, в которой режим ретранслятора настраивается всего в несколько кликов. .

  1. Установите микропрограмму DD-WRT с помощью функции восстановления (обновления) микропрограммы.
  2. Отключите интерфейс WAN и сервер DHCP на вкладке Установка (раздел Общие настройки). Введите данные своей сети настроек Повторитель должен находиться в той же сети, что и основное устройство. роутер . У нас будет сеть 192.168.128.0/255.255.255.0, шлюз с компьютером с адресом 192.168.128.5. Он также является DNS-сервером. Для будущего ретранслятора Dir-300 выбран свободный адрес 192.168.128.2, который не распределяется сервером DHCP.

Настройка повторителя, параметры локального адреса

Введите сетевой адрес, маску подсети и сведения о шлюзе.

Включение ретранслятора в настройках ретранслятора, параметры WLAN

Активируйте режим ретранслятора в настройках WiFi

Настройки сетевой безопасности должны соответствовать настройкам родителей

Настройки ретранслятора, системные отчеты через веб-интерфейс

Страница состояния встроенного ПО — Режим повторителя включен

К сожалению, прошивка DD-WRT не поддерживает всю линейку моделей Dlink dir-300. С сайта проекта можно скачать обновленные образы для модификации A1 (самой старой DIR-300) и версии DIR-300nru модификаций B1-B3.

Видео: D-Link DIR-300 . Установка микропрограммы DD-WRT на

Управление D-Link DIR-300

Маршрутизатор представляет собой автономное устройство, которое может работать в течение нескольких недель без вмешательства пользователя. Если проблемы продолжаются, администратор сети не может воздержаться от вмешательства. Может потребоваться перезагрузка роутера Или сброс к заводским настройкам настройкам А также обновление прошивки в тяжелых случаях.

Сброс маршрутизатора к заводским настройкам настройки

Сброс маршрутизатора к заводским настройкам настройкам Это может потребоваться, если устройство работает неправильно и доступ к веб-интерфейсам невозможен. К счастью, все маршрутизаторы D-LINK DIR-300 имеют аппаратную опцию сброса к заводским настройкам. настройкам .

  1. Включите маршрутизатор и подождите 2-3 минуты.
  2. Используя тонкий предмет (зубочистку или прямую скрепку), нажмите на восстановленную кнопку сброса в корпусе, расположенном на задней панели рядом с гнездом питания. Нажмите и удерживайте кнопку в течение 5-7 секунд.

Внешний вид маршрутизатора

Кнопка сброса расположена рядом с гнездом питания

Обновление внутреннего программного обеспечения (микропрограммы)

Обновление внутреннего программного обеспечения позволяет исправить ошибки, улучшить производительность и повысить стабильность работы маршрутизатора.

    Проверьте свою доработку роутера , Эта информация содержится на наклейке на нижней крышке машины.

Памятка маршрутизатора

Меморандум в конце дела содержит информацию об изменениях. роутера и номере прошивки

Загрузка микропрограммы

На сайте производителя содержатся файлы прошивок для всех изменений. роутера

Обновление программного обеспечения

Укажите путь к файлу прошивки и запустите процесс обновления

Будьте очень внимательны при выборе файла прошивки. Программное обеспечение от роутера Отдельное изменение или даже устаревшая версия программного обеспечения может полностью вывести из строя ваше устройство во время установки. Восстановить его можно будет в самом сервисном центре.

Перезагрузка роутера

Легко перезаряжается роутер Отключите источник питания и выньте сетевой адаптер из розетки. Если маршрутизатор установлен в недоступном месте, его можно перезагрузить через веб-интерфейс.

    Откройте расширенное окно настроек И следуйте ссылке «Конфигурация» в разделе «Система».

Перезагрузка роутера из веб-интерфейса

Раздел «Система» состоит из окна SBRSOA и окна перезагрузки.

Окно сброса и перезагрузки роутера

Нажмите кнопку «Перезагрузка»

Отзывы о маршрутизаторе D-Link DIR-300

Отзыв: Wi-Fi роутер D-Link DIR-300/NRU-беспроводной интернет — что может быть лучше Достоинства: дешевый, удобный, хорошая база для создания домашней сети Недостатки: интерфейс на английском языке, возможны проблемы. с настройкой Несколько дней назад мы с мужем наконец-то захотели купить wifi. роутер । Честно говоря, он долго обдумывал эту идею: Необходимо ли это, есть ли в этом смысл, есть ли польза …. Но в конце концов, взвесив все «за» и «против», они приняли решение. В местном компьютерном салоне нам сразу же порекомендовали D-Link.

Ведьма

http://otzovik. com/review_94448. html

D-Link DIR-300s — доступный дом роутер Из преимуществ стоит отметить: доступную цену, надежность работы, простоту настройка Недостатки устройства: Я не нашел немного времени, я был занят своей работой. роутер Известная компания D-Link модель DIR-300S। Я остался доволен выбором. модели Многие на рынке различных компаний. С помощью этой функции. роутер По умолчанию имеется 4 LAN порта, к которым естественно подключаются WAN порты для домашней PCS и подключается WLAN, без которой домашний интернет теперь не нужен. Скорость точки доступа WLAN достигает 150 МБИТ/с, а радиус действия — до 100 метров, при условии, что точка доступа находится в прямой видимости ( роутера ) И гаджеты. Однако помните, что это устройство разработано и предназначено для домашнего использования или обслуживания с покрытием Wi-Fi небольшого офисного помещения. Так что возлагать на него большие надежды тоже не стоит. В настройке данная модель Очень простой, автоматический настройка Что во много раз проще для неопытного человека. его настройку Без необходимости привлечения специалистов в этой области, что значительно экономит ваши деньги. Устройство работает без нареканий. Я советую вам присмотреться повнимательнее модели Как недорогой вариант для домашнего использования.

Mishanja1994

https://otzovik. com/review_6164547. html

Wi-Fi роутер D-Link DIR-300A-высококачественный, надежный. роутер Для дома достоинства: доступный, надежный, уверенный прием на дому. Недостатки: Инструменты, нет возможности повесить на стену. Я купил его роутер В Ситильке в мае этого года. Маршрутизатор настольный, без возможности подключения к стене. Антенна Wi-Fi представляет собой всенаправленную антенну, расположенную в корпусе. Мощность сигнала была вполне достаточной для квартиры с тремя спальнями. Прием уверенный, на расстоянии около 15-20 метров, затем пропадает сигнал, падает скорость передачи данных. При подключении смартфона и планшета скорость передачи данных колеблется от 70 до 110 мбит/с, при этом указанная производителем скорость составляет 150 мбит/с. Прием для адаптера стационарного компьютера 130 мбит/с. Настройка роутера Просто, не нужно «танцевать с бубном», все интуитивно понятно в меню. настроек . К роутеру Подключен высококачественный внешний источник питания. Блок не нагревается при постоянном использовании. Маршрутизатор, который постоянно работал с мая по сегодняшний день, оказался надежным в своей работе. В комплект входит кабель для подключения к компьютеру. Я думаю, что производитель такой, каждый кусочек этого кабеля был вырван из его доброго и нежного сердца, вырван с крокодильими слезами. В противном случае, как уже говорилось, его длина составляет 50 сантиметров. У кошки большой хвост. В целом, я советую роутера Остановитесь на этом модели . Цена роутера Менее тысячи, хорошее качество, безопасный прием сигнала, надежная работа.

Artirik

https://otzovik. com/review_5296432. html

Беспроводной маршрутизатор D-Link DIR-300 легко обеспечивает домашнюю сеть высокоскоростным Интернетом. Его ресурсы будут больше, чем простой и удобный интерфейс с более чем 3-4 устройствами (2 компьютера и пара смартфонов). все настройки Независимо от этого, даже технически неопытный пользователь. Любитель достать устройство своими руками. роутер Она также будет интересна своей способностью к расширению, поскольку для роутера Есть подробности о различных альтернативных прошивках и даже серьезных изменениях: больше памяти, USB-порт и многое другое. D-Link DIR-300 — это рабочая лошадка с большими возможностями.

Настройка роутера D-LINK DIR-300

Сегодня интернет есть в каждом доме. Многие провайдеры предоставляют роутер в подарок при подключении. Однако обычно это делается при условии, что маршрутизатор будет зашит только для одного провайдера. Но если вы купили роутер Селф, ты должен немного понять.

Маршрутизатор или роутер — это устройство, которое обеспечивает нам быстрый беспроводной интернет по всему дому. Благодаря роутеру Мы не можем подключиться к сайту через Интернет, например, на ноутбуке. Подумайте на минуту, как это будет происходить настройка роутера D-LINK DIR-300.

Модели, которые мы имеем сегодня настроим Приобрел большую популярность в Российской Федерации и СНГ. Что касается характеристик, то все в целом стандартно.

Дисплеи и соединения

На передней панели нашего маршрутизатора есть 4 типа индикаторов. Начиная с этикетки D-Link:

  1. Сначала, как и ожидалось, кнопка устройства. Горение-Д-Линк включается, а не сгорает. Если он мигает желтым цветом, это означает, что маршрутизатор все еще включен.
  2. Индикатор в виде планеты — статус подключения к Интернету. Только в этом случае зеленый цвет означает стабильные условия работы, мигающий зеленый — активное использование Интернета, даже желтый свет — отсутствие Интернета.
  3. Светодиод, отображающий рабочее состояние беспроводной сети. Зеленый — все работает правильно, мигающий зеленый — данные передаются по беспроводной сети.
  4. Последние 4 индикатора отвечают за порт LAN. Здесь, а также в 3 точках.

Представлена задняя панель:

  1. Во-первых, у антенны есть место для прикручивания (или она может быть уже прикреплена). Антенна предназначена для увеличения радиуса действия сигнала.
  2. Имеется 4 разъема для подключения сетевого кабеля.
  3. Одно подключение для интернет-кабеля — WAN.
  4. Место для пищевого провода.
  5. Одно отверстие подписано «Reset», включая «Reset». Предназначен для сброса настроек к заводским.

Устройство D-Link DIR 300

Все еще на грани роутера Имеется ключ WPS. Это позволяет быстро добавить новое устройство в сеть. Существует три конфигурации индикаторов:

1. мигает синий индикатор, это означает попытку подключения устройства.

2. синий свет горит без помех — устройство подключено.

3. желтый свет означает неисправность крепления.

Теперь давайте посмотрим, как именно настройка D-Link DIR-300.

Установка устройства

Для начала настройки WiFi роутера Компания D-Link должна посмотреть на коробку с нашим оборудованием, когда нам нужно все. Там должен быть кабель LAN, блок питания и, возможно, антенна, если она еще не плохая. Если все в порядке, мы дадим краткое пошаговое руководство по настройке маршрутизатора.

1. сначала необходимо прикрепить антенну, если это не было сделано ранее.

2. подключите наше устройство к питанию. Нам нужно подключение к электросети и адаптер питания.

3. Подключаем роутер К нашему ПК или ноутбуку через один из четырех портов LAN. Это важно для первичной отладки.

4. Подключаем кабель, обслуживающий интернет, к интернет-порту. Этот кабель необходим для обеспечения провайдера или интернет-компании.

5. Установка роутера Завершено. На самом деле, это все.

Далее, давайте рассмотрим, как настройка роутера D-Link DIR-300 Ростелеком.

Отладка устройства

Этот этап на порядок сложнее, потому что вам придется иметь дело с компьютером. Прежде чем пытаться войти в меню конфигурации, мы настоятельно рекомендуем сбросить настройки. Особенно если роутер Уже использовался. Для маршрутизатора D-Link DIR-300 — сброс к заводским настройкам. настройкам Wi-Fi роутера D-Link DIR-300″ Сброс» осуществляется с помощью кнопки в порту. На кнопки можно нажимать скрепками. Нажмите кнопку на 10 секунд, чтобы вернуться к заводским настройкам. настройкам .

После этого настройки WiFi на роутере D-Link DIR-300 будет таким же, каким он был на заводе. Теперь нам нужно убедиться, что наш компьютер нормально подключен к устройству для раздачи беспроводных сетей.

Netzwerkverbindung

Идем прямо к настройке . Сначала перейдите на страницу отладки модема . Напишите сайт «192.168.1.1» без кавычек в адресной строке браузера. Иногда это может быть «192.168.0.1». Введите логин и пароль по умолчанию — «admin» (имя пользователя и пароль совпадают). Вы можете найти эту информацию в разделе «Наше устройство».

DIR 300 Benutzername <SPAN> Einrichten einer drahtlosen Verbindung, Eingeben eines neuen Netzwerks» width=»768″ height=»340″/></p><p>Настройка IPTV на роутере D-Link DIR-300 начинается с нажатия на вкладку «Сеть». Здесь мы выбираем наше подключение в направлении «WAN». Должно открыться окно отладки, в котором мы выбираем тип нашего соединения. Вам необходимо ознакомиться с договором с интернет-компанией, в котором обычно указывается тип подключения, который вам необходимо выбрать. Вам может потребоваться ввести имя пользователя и пароль для доступа в Интернет, которые также предоставляются компанией.</p><p>Мы храним данные. D-Link DIR-300 настройка Wi-Fi не будет создан, пока не будут выполнены вышеуказанные шаги. Выполняется подключение к локальной сети и настройка Беспроводные сети, для этого переходим на вкладку «Wi-Fi», сначала нам нужно «Общие настройки «. Мы здесь для того, чтобы включить » B. in front» s » установить флажок. Теперь мы переходим к основной части настройки ».</p><p>SSID — это имя вашего беспроводного интернета, которое будет отображаться при подключении. Здесь вы можете использовать все свои творческие способности, чтобы найти действительно значимое имя.</p><p>В « настройках Безопасность «В поле «Ключ шифрования», которое также является паролем WLAN, введите пароль, который вы считаете нужным. Примечание: Не вводите цифры от 1 до 9 и такие же простые пароли.</p><p><img decoding=

Не забудьте сохранить все настройки. Итого, в роутере D-Link DIR-300 настройка Выход. А работа маршрутизатора довольно проста, он работает как ретранслятор и создает несколько из одного интернет-потока. Вы также можете изменить имя и пароль в области администратора из почтового ящика, для чего необходимо для настройки WiFi на роутере D-Link DIR-300, но этот этап часто пропускается.

Источник: https://www.cssapemaster.ru/router-d-link-dir-300-nru-chem-primechatelna-jeta

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT
