Определение параметров настройки спутниковой антенны по карте . Настройка спутниковой тарелки по солнцу . Расчет препятствий .

Ссылка на карту :

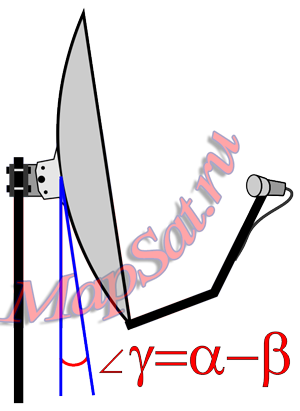

Регулировка угла наклона спутниковой тарелки (угла места)

Для правильной настройки спутниковой антенны По высоте вы должны знать параметры Вашей антенны . Для офсетной антенны основным параметром Угол смещения составляет β. Знать, что это значит параметра можно в паспорте антенны Или на сайте производителя. Для большинства производителей он находится в диапазоне 18°-27°.

Определив значение угла смещения β, можно рассчитать значение угла наклона Y=α-β для настройки Для спутника по вашему выбору. Угол α — угол возвышения для выбранного спутника.

Если в результате расчета вы получите отрицательное значение y для смещения, не пугайтесь. антенн Это нормально, антенна Немного направлено «к земле».

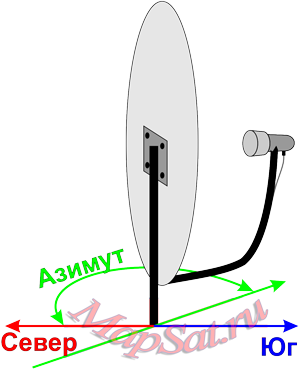

Регулировка угла поворота антенны По азимуту (в горизонтальной плоскости)

Азимут оси луча антенны Средний угол от спутника, выраженный в градусах, образуется между линией, указывающей географическое направление на север, и проекцией оси главного лепестка диаграммы направленности излучения. антенны На нижней стороне поверхности посевного материала в месте установки. антенны Направлен на спутник.

Положительное направление азимута определяется при движении антенны По часовой стрелке от направления на север.

Правый азимут или географический азимут — это угол, измеренный по часовой стрелке между географическим меридианом и направлением на объект.

Магнитный азимут — угол по часовой стрелке между магнитным меридианом (северным направлением иглы компаса) и направлением на объект.

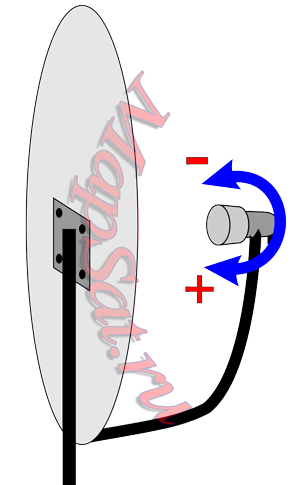

Настройка угла поворота конвертера спутниковой тарелки

Положительное значение угла поворота соответствует вращению преобразователя по часовой стрелке, отрицательное — против часовой стрелки. Вращение конвертера указывается со стороны расположения спутниковой тарелки .

Для приема сигналов со спутников При вещании в круговой поляризации (Триколор ТВ, НТВ+) угол поворота конвертера не важен.

Магнитное склонение

Магнитное склонение — угол между реальным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение — отрицательным.

Определение максимальной высоты для пересечения препятствия

При работе с интерактивными картой На линии направления спутника, вблизи места установки антенной система расположена препятствие (деревья, здания и т.д.) вы должны убедиться, что этот объект задерживает сигнал со спутника.

Для определения Максимальная высота до пересечения препятствия , маркер движения — значок препятствие В месте, где находится исследуемый объект.

В графе Расcтояние до препятствия Отображается расстояние до места установки антенны Для объекта высота в колонке должна быть пересечена препятствия Максимальная высота составляет препятствия Что не мешает приему спутниковых сигналов.

Выбор спутника (из группы спутников )

Этот список содержит имена спутников Находится на геостационарной орбите в ранее выбранной позиции (меню «Выбор спутника»).

Выбор балки

Каждый спутник имеет определенное количество транспондеров (приемопередатчиков). В зависимости от направления приемопередатчика антенн Транспондеры делятся на группы. Направление, в котором передает группа транспондеров, называется лучом.

Поскольку один и тот же спутник может передавать сигнал в разные части света (например, в Россию и Африку), необходимо выбрать интересующий вас луч, который покрывает место предполагаемого приема. спутникового сигнала.

Как пользоваться картой

Самостоятельная настройка спутниковой антенны по карте

Определение параметров настройки спутниковой антенны :

Введите название спутника.

" Выберите спутник" Введите название (координаты) интересующего вас спутника или название оператора. спутникового ТВ (например, МТС, Триколор ТВ, НТВ+).

Найдите на карте адрес установки антенны .

Чтобы найти координаты установки спутниковой антенны на карте Введите адрес объекта в поле «Адрес или объект» (слева вверху) карты ) Если система находит более одного подходящего адреса под параметры Поиск, вам будет предложено выбрать один из них. При выборе нужного адреса карта автоматически сопоставляется с интересующим вас объектом.

Альтернативный метод поиска текущего адреса — использование кнопки & quot;Определить местоположение& quot;. Этот метод особенно эффективен, если вы находитесь недалеко от места, где его производят настройка спутниковой антенны , а для доступа к карте Используется устройство, оснащенное GPS (например, смартфон или планшет). В этом случае центр карты Он перемещается в точку с координатами, полученными от устройства GPS.

Укажите точное место установки спутниковой антенны

На спутниковой карте Необходимо как можно точнее установить координаты места установки антенны । Для этого шкала увеличивается карты , “Тип карты Переключение в режим отображения спутниковых Изображения из Google Maps или Яндекс Карт (в зависимости от того, что является карта более подробно для вашего региона). Левая кнопка мыши отмечена как точка установки спутниковой тарелки । В указанном месте появляется маркер с линией, указывающей на спутник. Положение маркера можно изменить, перетащив его по карте .

Убедитесь, что вход спутникового Ничто не мешает сигналу — направленная линия спутника не пересекает большие деревья, высокие здания и т.д. Если линия пересекает большой объект, убедитесь, что сигнал не нарушен. Для этого можно воспользоваться кнопкой & quot;Рассчитать". препятствий & quot; । Символизирует маркер препятствие На исследуемом объекте. В графе & quot; убрана высота препятствия & rdquo; рассчитывается максимальная высота объекта, которая не будет мешать приему. Если объект, находящийся на пути приема сигнала со спутника, увеличивает над антенной превышает это значение, это может помешать приему. В этом случае необходимо увеличить высоту установки антенны Или выберите другое место.

Выбор размера спутниковой тарелки

Разные спутники в разных регионах передают сигнал с разной мощностью. параметр Это называется эквивалентной изотропной излучаемой мощностью (EIRP). Размер зависит от EIRP в точке входа. спутниковой тарелки . Определить размер спутниковой антенны Требуется для безопасного приема спутникового Телевизор, подключенный от стола к приемному оборудованию. Если у вас нет такой информации, вы можете использовать & quot;спутниковый диапазон покрытия& quot; (диапазон ключей покрытия).

После выполнения вышеуказанных задач, над картой Все необходимые данные будут отображены для точного настройки спутниковой тарелки । Из места установки антенны для спутника будет проведена линия направления. Если настройка Выбранный спутник невозможен в данном месте, появляется надпись ‘ Невозможно принимать сигнал с этого спутника в выбранном месте! "

Настройка спутниковой антенны :

Сборка и монтаж спутниковой антенны

Соберите спутниковую антенну Установите на него конвертер в соответствии с прилагаемой инструкцией (если используется конвертер линейной поляризации, его необходимо повернуть на необходимый угол, этот угол задается для конвертера круговой поляризации настройка Не требуется). Прикрепите кронштейн к месту установки и сядьте на него антенну .

Предварительная настройка По азимуту (угловые точки в горизонтальной плоскости).

Приблизительно настройку антенны В горизонтальной плоскости — путем наведения антенну В восточном направлении на карте Объект (объект удобно выбирать на линии направления на спутник).

Если настройка Компас, изготовленный Терном антенну Под углом, равным параметра & quot; магнитный азимут & quot; (вращение по часовой стрелке от направления на север).

Если у вас нет возможности использовать компас во время установки (или установка с компасом невозможна из-за магнитных аномалий), и, и на спутниковой карте Очевидных мест нет для настройки , можно осуществить настройку по солнцу । Для этого нажмите на кнопку направления. на солнце , после чего на карте Линия проводится от места установки в направлении на солнце (Построение выполняется для текущего времени и меняется в течение дня). Установите разность углов между направлением на солнце А для спутника сделать настройку антенны (Во время установки удобно ориентироваться по теням).

Предварительная настройка В углу места расположения (угол в вертикальной плоскости)

Установите угол наклона спутниковой тарелки равный параметру & ldquo; угол & rdquo;. Если используется смещение антенна Не забудьте вычесть угол смещения. Значение угла смещения можно получить из документации на спутниковую антенну Или с сайта производителя, обычно она находится в диапазоне 18° -27°. Если это произойдет в процессе установки, не пугайтесь, что антенна Для смещений, направленных в сторону Земли. тарелок Это очень распространенное явление.

Точная настройка на спутник

Если для настройки Вы не используете специальное оборудование на спутнике, тогда подключитесь к к антенне спутниковый Получатели. На экране телевизора, в настройках спутникового Приемник отображается двумя шкалами — сила сигнала & quot; (уровень сигнала) & quot; качество сигнала & quot;. Медленно повернитесь антенну Слева и справа 10°-15° в горизонтальной плоскости, постарайтесь достичь значения шкалы & ldquo; качество сигнала & rdquo; более 70. если после поворота антенны Не удалось получить это значение (или значение "качества сигнала" вообще не изменилось) Изменить наклон антенны В вертикальной плоскости на несколько градусов и повторите вышеописанные действия.

Настройка спутниковой антенны , сразу на все спутники.

Вы можете обратиться к специалистам, и за хорошие деньги они сделают все, что угодно.

Но друзья, любители спутникового телевидения должны быть способны на все ради творческого удовлетворения.

Любая способность добавит уважения … Я могу и я это сделал!

И именно так мы будем развивать эту тему, настройка спутниковой антенны .

На сегодняшний день существует более 150 спутников На геостационарной орбите вокруг Земли, передавая в цифровом формате спутниковое Телевидение, радио, интернет.

На самом деле, гораздо больше, шпионаж, чисто для связи, и таких людей знают только те, кто запустил и установил начинку.

Лети, ну, железный Х… на! 😉

Каждый спутник на борту определенное Количество транспондеров, работающих на разных частотах. Откуда вы все знаете, что для спутникового приема на вашу антенну Существует C-диапазон, Ku-диапазон и Ka-диапазон.

А как же «c, ku, ka», если я не могу найти спутник?

Обратите внимание, что вы не можете одновременно настроить все доступные спутники, находящиеся на ваших орбитах, и ищите вескую причину …

Можно так обыграть, что ваш регион, где вы будете устанавливать. спутниковой антенны В зоне покрытия этого спутника он не падает.

Поэтому с самого начала необходимо определиться , что и где.

Сначала вам нужно определиться Какой тип спутника вы бы настроили тарелку И к каким частотам относятся транспондеры. В целом, как распознать спутники? Загляните под стол, и вы найдете там подходящий спутник.

Но мы должны настроить много антенну И хорошая программа поможет нам в этом.

« ориентация спутниковой антенны »

Она предназначена для расчета Необходимый угол при установке спутниковой антенны । Для каждого спутника рассчитываются азимут и местоположение (высота).

Основные отличия от подобных программ — способность к производству. расчет Немедленно для всех спутников. Это дает четкое представление о том, какие спутники физически видны с места установки. антенны , а какие нет.

Следует помнить, что в этой программе. расчет Производится по теоретическим формулам и в реальных условиях при определении антенны Существует множество других факторов, таких как различные препятствия (здания, деревья), рельеф местности, высота над уровнем моря, ориентация транспондеров, поляризация и т.д.

Тем не менее, вы определенно можете оценить ситуацию с помощью этой программы.

Полученный расчет Вы можете сохранить его в текстовом файле, скопировать в буфер обмена Windows или сразу отнести на принтер. Можно получить список мест, для которых было осуществлено производство расчет । Далее вам не нужно снова вводить координаты этих мест, а просто выбрать их из таблицы.

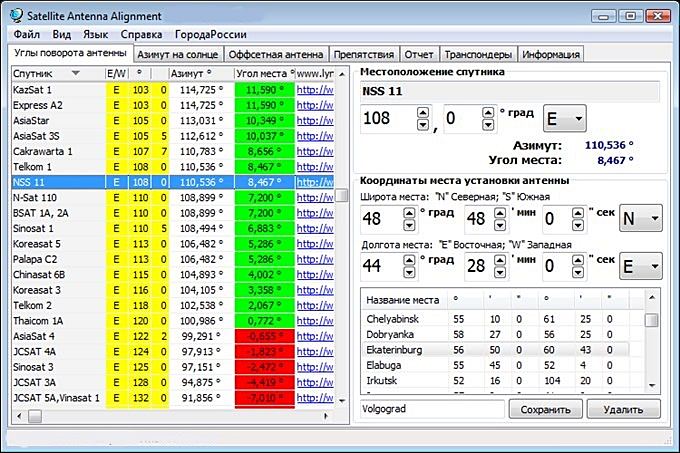

Работа с программой должна начинаться с ввода географических координат вашей точки установки спутниковой антенны . Это можно сделать в картах От Google. Если вы знаете координаты, просто введите их в строку поиска

Метод поиска координат различается для новых и классических карт Обратите также внимание, что невозможно узнать координаты с помощью смартфона или планшета Новый интерфейс

Нажмите на нужный раздел карты Щелкните правой кнопкой мыши на пункте меню Что здесь? Под строкой поиска появится поле с координатами

Классический интерфейс

⑤ Откройте карту Нажмите на нужный участок карты Выберите правой кнопкой мыши в меню пункт Что здесь? Координаты отображаются в строке поиска (в верхней части страницы)

И вот как вы успешно справляетесь со своими координатами

Далее введите свои координаты в разделе « Координаты места установки антенны » северная широта — и#171;N» южная широта — и#171;S» также восточная долгота — и#171;E», западная долгота — и#171;W» После ввода координат таблица слева дает вам расчет углы всех спутников одновременно

Рассчитываются азимут и угол подъема антенны (Угол места.) Полученный азимут — это направление от направления на север спутника.

Угол места — это угол (в градусах) между спутником и направлением сигнала от касательной плоскости к земной поверхности в точке приема.

Если угол места отрицательный, то спутник скрыт за горизонтом и сигнал от него в принципе невозможен Таким образом, спутники теоретически видны с вашей точки наблюдения, где угол места имеет положительное значение

Если вы знаете азимут, вы можете быстро сориентироваться. и определить Проезд до спутника, определить ⑦ По дороге в направлении антенны Дом, деревья).

Как упоминалось выше, программа работает с абсолютными значениями и рассчитывает все по формулам, поэтому полученный азимут — это угол относительно абсолютного севера, а не то, что может показать ваш компас, потому что

Однако компас — штука не очень стабильная, особенно в городских условиях лучше ориентироваться по нему по солнцу . 🙂

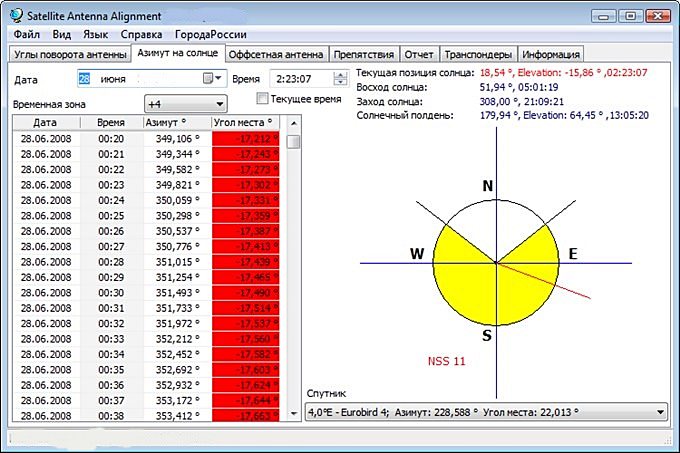

Кроме того, в рамках программы реализуются расчет азимута на солнце И теперь вы можете обойтись без компаса!

Расчет производится для точки, географические координаты которой вы запросили для расчета Азимут для спутников Высота над уровнем моря считается 0 м Вы можете указать дату (по умолчанию используется текущая дата) и произвести расчет движения солнца С минутной свободой действий

Результаты расчета Производная в таблице слева Для солнца Азимут и угол местоположения рассчитываются на текущий момент времени

Таким образом, во время установки он дает вам возможность антенны Сначала обойтись без компаса определите Азимут для спутника вы должны произвести следующим образом расчет азимута на солнце День, когда вы планируете установку антенну .

Найдите азимут в таблице солнца Соответствует азимуту для спутников и при получении времени (и даты) солнце Это будет то же самое, что и спутник В нужный момент мы поворачиваемся. антенну прямо на солнце , азимут солнца В это время спутник совпадает с азимутом

Или просто отметьте эту позицию, антенну повернете позднее. При расчете Не забудьте ввести свой временной диапазон (от Гринвича до Москвы +3 часа).

Кроме того, программа рассчитывает азимут восхода и захода солнца солнца А также время и угол места, где солнце Отель расположен строго на юге

Программа не учитывает переход на летнее время! Поэтому к результатам, полученным при переходе на летнее время, необходимо добавить +1 час расчета азимута на солнце .

Программа рисует простую схему, показывающую края горизонта Желтая зона показывает день суток, его восточную часть — это восход солнца солнца , западная часть — вход. солнца । На этой же схеме можно схематично показать направление на нужный вам спутник

Выберите спутник из выпадающего списка, это направление (азимут) нарисовано красной линией. Если угол пространства для спутника отрицательный, красная линия не рисуется (спутник не виден).

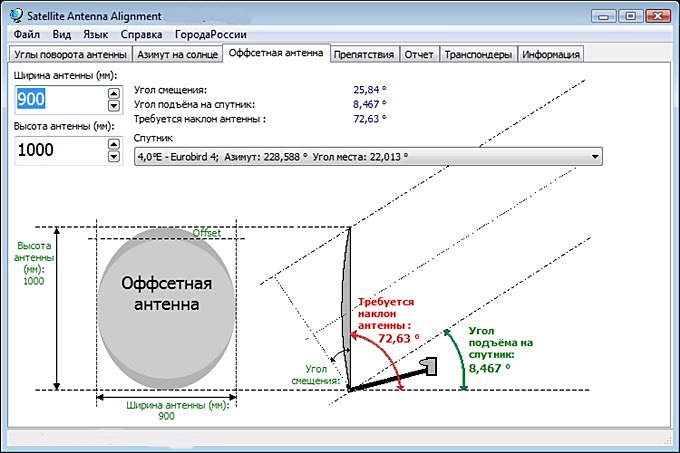

В настоящее время смещение спутниковые антенны . Такая антенна Строгое стояние уже имеет некоторое угловое увеличение (

Вы можете ввести размеры вашего смещения антенны (высота и ширина), и программа рассчитает для него точный угол подъема. антенны । Расчет производится только для антенн У кого высота больше ширины. Размер антенны Введите значение в миллиметрах.

Здесь также показан угол, под которым нужно поднять выбранный спутник, и угол, под которым действительно нужно установить антенну (В градусах от земной плоскости)

Последняя версия « Выравнивание спутниковой антенны » (2014. C.) Поднимаем: saa_setup.

Определение направления спутниковых тарелок Tcilor TV, НТВ+, а также другие популярные спутники (интерактивные). карта ).

Для приема спутникового Телевизор, сначала вам нужно найти место для его установки спутниковой антенны । Главное требование при выборе места для установки. тарелки — Это бесплатная проверка в направлении спутника. При соединении на воображаемой линии. антенну И спутник не должен быть одним препятствий Для прохождения сигнала (деревья, здания, линии электропередач и т.д.).).

Наш сервис по определению Спутники Триколор (Utelsat 36V, Express — AM1 36,0° e), НТВ+ (utelsat 36V, Express — AM1 36,0° e), Hot Bird 13A/13C 13,0° E, активный (стояк) (Intelsat 90,0,0° e), МТС-ТВ (ABS-1 75,0° E), Телевидение (Intelsat-15 85,2° E), Континенталь ТВ (Intelsat-15 85,2° e ), Джамал 201 90,0° E помогут вам выбрать оптимальное место установки. спутниковой антенны .

Инструкции по использованию интерактивного карты для определения направления спутниковой тарелки Русскоязычные каналы (Триколор (Utelsat W4, W7), НТВ+ (utelsat W4, W7), Hot Bird 13A / 13B / 13C, активный (рекордер) (Intelsat 904), Радуга ТВ (Абсбо-ТВ (Абсо-ТВ (absat) 1), Телевидение (Intelsat-15), Континенталь ТВ (Intelsat-15), Ямал 201)

Перед установкой спутниковой тарелки Сначала вам нужно определиться С выбором правильного направления.

Рассмотрите пункты и задачи, необходимые для решения проблемы:

1. Поиск в интерактивном режиме карте Место предполагаемой установки антенны । В случае с mei 10 короткий поиск адресов. на карте , необходимо ввести его в поле «Адрес или объект» (в верхней части). карты )। Если в системе имеется более одного подходящего адреса. под параметры Поиск, вам будет предложено выбрать один из них. При выборе нужного адреса карта Автоматически настраивается на интересующий вас объект.
2. После определения примерного расположения адресов необходимо уточнить место предполагаемой установки. Для этого увеличьте масштаб карты (Управление масштабом осуществляется с помощью + и — в левой части окна карты ). Вид карты Переключение в режим отображения спутниковых изображение (правый верхний угол, вместо точки «План» выберите «Спутник»).
3. На спутниковой карте Необходимо как можно точнее установить координаты места установки антенны । Для этого нажмите левую кнопку мыши на нужном объекте. В указанном мести появляется маркер, символизирующий место установки спутниковой антенны । Положение маркера можно изменить, перетащив его. по карте .

После выполнения вышеуказанных действий вы увидите на карте Маркер с координатами, соответствующими месту установки. спутниковой тарелки । Линия, направленная от маркера, показывает направление на спутник Триколор и НТВ+ (Eutelsat W4, W7 36.0 e°).

Для определения направления другого интересующего вас спутника, необходимо выбрать его название в списке «Выбор спутника». Направление линии дает направление, а также информацию об угле наклона антенны и вращение преобразователя изменится.

Экранная кнопка позволяет получить подробную информацию о выбранном спутнике (оптимальный размер антенны для вашего региона и т.д.).

Регулировка угла наклона спутниковой тарелки (угла места)

Для правильной настрой спутниковой антенны По высоте вы должны знать параметры Вашей антенны . Для офсетной антенны основным параметром Угол смещения? . Знать, что это значит параметра можно в паспорте антенны Или на сайте производителя. Для большинства производителей он находится в диапазоне 18°-27°.

Определите значение угла смещения? , можно найти значение угла наклона Y=?-? для настройки для выбранного вами спутника. Угол ? — Угол возвышения для выбранного спутника.

Если в результате расчета вы получите отрицательное значение y для смещения, не пугайтесь. антенн Это нормально, антенна Немного направлено «к земле».

Регулировка угла поворота антенны По азимуту (в горизонтальной плоскости)

Азимут оси луча антенны Средний угол от спутника, выраженный в градусах, образуется между линией, указывающей географическое направление на север, и проекцией оси главного лепестка диаграммы направленности излучения. антенны На нижней стороне поверхности посевного материала в месте установки. антенны Направлен на спутник.

Положительное направление азимута определяется при движении антенны По часовой стрелке от направления на север.

Правый азимут или географический азимут — это угол, измеренный по часовой стрелке между географическим меридианом и направлением на объект.

Магнитный азимут — угол по часовой стрелке между магнитным меридианом (северным направлением иглы компаса) и направлением на объект.

Настройка угла поворота конвертера спутниковой тарелки

Положительное значение угла поворота соответствует вращению преобразователя по часовой стрелке, отрицательное — против часовой стрелки. Вращение конвертера указывается со стороны расположения спутниковой тарелки .

Для приема сигналов со спутников При вещании в круговой поляризации (Триколор ТВ, НТВ+) угол поворота конвертера не важен.

Магнитное склонение

Магнитное склонение — угол между реальным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение — отрицательным.

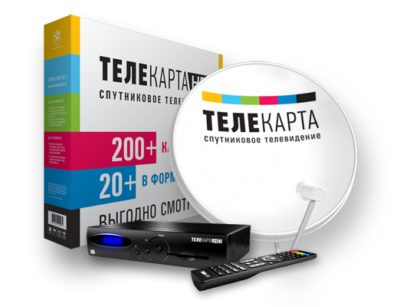

Телекарта ТВ: на какой спутник лучше настроить и как сделать это самостоятельно?

Один из самых популярных спутникового телевидение на территории Российской Федерации — Телекарта ТВ. Не каждый пользователь готов платить за установку и настройку оборудование. Но у обычного человека, который не сталкивался с этим, могут возникнуть трудности.

Если оборудование будет закуплено и представители компании примут на работу в ближайшее время, вам придется узнать об этом самостоятельно. Самое главное при установке — ничего не сломать. Подготовка к установке очень важна.

Подготовка к установке спутникового Оборудование: Какую марку можно использовать?

Перед покупкой оборудования необходимо убедиться, что телекарта принимает сигнал в месте установки. На сайте компании размещена информация о спутниках, на которых можно увидеть все каналы и с которых сигнал транслируется лучше. Это американский спутник «Intelsat-15», который находится на геостационарной орбите в точке 85.15 восточной долготы.

Убедитесь, нет проблем с настройкой Этого не происходит, вы можете продолжить установку антенны . Следуйте этим инструкциям, чтобы подготовиться к установке:

1. Вы должны тщательно изучить и выбрать зону покрытия, в которой Телекарта ТВ будет работать лучше всего. Если дом находится на берегу, вам следует купить более просторный дом тарелку Который будет принимать сигнал.
2. Азимут будет важным моментом для уточнения, так как каждая точка на земле может иметь разный геомагнитный наклон. Проще говоря, 85,15 Е дается на официальном сайте, где ловят большинство антенн , в некоторых точках будут неправильными, и спутник, направленный в их сторону, не примет сигнал. Для правильной работы необходимо уточнить точную геомагнитную деградацию местности. Эти данные можно найти на сайте Satellite Finder.
3. Вы должны убедиться, что ничто не блокирует сигнал. Это может быть дерево или высотное здание. Работает лучше всего спутниковая тарелка Устанавливается на крыше дома.

Правильное выполнение этих действий повысит вероятность того, что устройство будет работать правильно.

Как установить?

В интернете есть много информации по установке спутникового инструменты, которые может использовать человек, не желающий обращаться к специалистам. Поэтому решение этой проблемы не должно быть тупиковым. Самое главное — убедиться, что антенну । Для этого требуется:

• Воздействие;
• Самонарезающий винт;
• Дюбель;
• Уровень;
• Гаечный ключ.

Есть довольно сложные моменты, которые нельзя обойти стороной. К ним относятся крепление и сечение кабеля. Для этого необходимо развернуть конвертер по кругу. Нежелательно исправлять антенне Потому что инструмент очень хрупкий и легко повреждается.

Самостоятельная настройка ТВ

Установив антенну Вы должны начать ее настройке । Для начала подключите инструмент к телевизору. Обязательным условием является то, что вся используемая техника должна быть обесточена. Вы можете подключить приемник через SCART или «тюльпан».

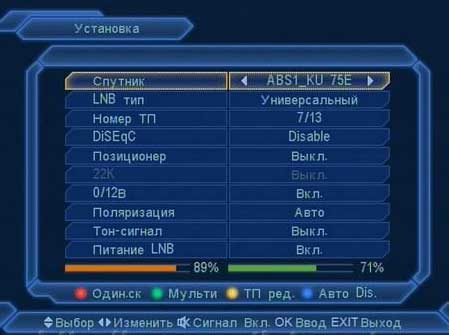

Затем включите приемник и телевизор. Сначала появляется сообщение «нет знака». Это означает, что приемник подключен правильно, остается только убедиться, что параметрам Настройте его. Для этого нажмите кнопку «Меню» на пульте дистанционного управления телевизора и выберите «Настройки». антенны » । Настройка каналов должна быть автоматической. Если программа установки не выбрала правильный спутник для использования, антенна Он будет неточным и даст слабый сигнал, что может снизить его качество на 5%.

Наведение антенны на «Intelsat-15»

Если установка и настройка Я не получил нужного результата, качество сигнала низкое, это говорит о том, что нужно попытаться более точно нацелиться на спутник.

Это можно сделать: Мы действуем осторожно антенну Несколько CM, задерживаются на несколько секунд, чтобы ответить приемнику. Мы выполняем эти действия до тех пор, пока качество сигнала не достигнет 90%. Этого достаточно, чтобы телевизор работал без перебоев. После этого вы можете восстановить антенну . На этом настройка Это можно сделать успешно.

По мнению экспертов и настройкой спутниковой антенны Каждый может справиться с этим. Только время у всех разное. Необходимо приобретать оборудование у официальных поставщиков, которые также гарантируют его работоспособность.

Перед самостоятельной установкой спутниковой антенны , необходимо подробно ознакомиться с инструкцией. Неправильный настройка Оборудование может стать причиной поломок и дополнительных расходов.

Самостоятельная настройка спутниковой антенны

Самостоятельная настройка спутниковой антенны Вполне выполнимая задача. Насколько это сложно? Эта проблема зависит от подхода. А при правильном подходе любой вопрос всегда решаем.

p, blockquote 1,0,0,0,0 —>

Я постарался подробно рассказать материал шаг за шагом на доступном языке — своего рода руководство для «чайников». Так что даже человек, не знающий, что такое спутниковое телевидение, может добиться положительного результата.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

Небольшая теория

Как работает спутниковое ТЕЛЕВИЗОР? Я постараюсь, по возможности, быть подробным и кратким. Спутниковое телевидение — это система передачи телевизионного сигнала от вещательного центра к потребителю через искусственный спутник Земли. Телевизионные спутники находятся на геостационарной орбите над экватором.

p, blockquote 4,0,0,0,0 —>

Геостационарная орбита (ГСО) — это круговая орбита над экватором Земли (0° широты), искусственного спутника вокруг планеты с угловой скоростью, равной угловой скорости вращения Земли вокруг своей оси.

В горизонтальной системе координат направление на спутник не меняется ни по азимуту, ни по высоте над горизонтом, спутник «висит» в небе неподвижно. Геостационарная орбита является разновидностью геосинхронной орбиты и используется для вывода на орбиту искусственных спутников Земли. спутников (связь, вещание и т.д.).

Спутник должен измениться в направлении вращения Земли на высоте 35 786 км над уровнем моря. Именно эта высота обеспечивает спутнику орбитальный период, равный периоду вращения Земли относительно звезд. (Выдержка из Википедии).

В результате получается, что телевизионные спутники всегда находятся в одном месте и никуда не уходят, чтобы передать нам телевизионный сигнал. Мы просто должны установить свои собственные спутниковую тарелку На интересующем нас спутнике должен приниматься телевизионный сигнал.

p, blockquote 6,0,0,0,0 —>

Мы продолжаем практиковать

Мы собираем самые спутниковую антенну । Обычно в коробке с компонентами есть инструкция. Даже если это не так, вы уверены, что знаете, как им пользоваться. Все винты и гайки должны быть затянуты. Не затягивайте только сам преобразователь (пистолеты) Винты, отвечающие за крепление и угол вертикального наклона. спутниковой антенны .

p, blockquote 7,0,0,0,0 —>

Крепите конвертер в середине кронштейна, только если он достаточно длинный и вы подумали об этом, но как его закрепить? Далеко от спутниковой антенны Или ближе? Выход кабеля в оболочке перпендикулярен земле. Мы подтянем все это сразу после того, как приступим к делу. настройки , максимальное значение мощности сигнала и качества.

p, blockquote 8,0,0,0,0 —>

Выбор места установки спутниковой антенны

Спутниковая антенна Собрались, чтобы найти место для установки. Обычно в комплект входит настенное крепление. Соответственно, вы должны выбрать «правильную» стену. Настенный кронштейн установлен на южной стороне дома. Стена, которая нам нужна, определяется довольно просто. В полдень светит на него солнце । Для уверенности в правильности выбора направления. антенны Мы наблюдаем за интересующим нас окружением в поисках нескольких стендов спутниковых антенн .

p, blockquote 9,0,0,0,0 —>

Почти все выглядят немного плюс минус в одном направлении. Не видит на расстоянии вас спутниковую антенну С логотипом «Триколор» или без, но с диаметром 55-60 СМ, удивительно, это, вероятно, 56-я восточная долгота. Вы настроены, если установили «Триколор ТВ Сибирь» или «НТВ плюс Восток». антенна Будут смотреть точно в том же направлении.

p, blockquote 10,0,0,0,0 —>

Радуга ТВ будет видеть 75 градусов восточной долготы, приблизительно направление триколора левее 19 градусов, если вы продолжите собирать антенну До. Континентальная ТВ и ТВ 85-го градуса восточной долготы о направлении трихолоровской левосторонней 29 градусов. антенны । Когда ты увидишь рядом с собой. антенну При диаметре 80-90 СМ он, скорее всего, установлен для 75-го или 85-го градуса или спутников поблизости.

p, blockquote 11,0,0,0,0 —>

Определите примерную площадь направления. антенны В направлении спутника выберите место для установки кронштейна спутниковой антенны । Между установленными спутниковой антенной И партнер не должен быть препятствий । Небо должно быть чистым.

p, blockquote 12,0,0,0,0 —>

Если перед антенной Есть дерево, которое закрывает направление, в котором висит наш спутник. Если все вышеперечисленное не помогло. Предположим, вы живете там, где поблизости нет никого. нет спутниковых антенн । Возможно, эта услуга поможет вам.

p, blockquote 13,0,0,0,0 —>

Монтаж кронштейна для спутниковой антенны .

Скоба должна быть плотно прижата, но не болтаться. Обычно я использую следующий крепеж.

p, blockquote 14,0,0,0,0 —>

Для кирпича, бетона и дерева. Сантехнический винт с головкой под ключ на 17 или 13.

p, blockquote 15,0,0,0,0 —>

Для антенны При диаметре 90 см, в стандартном положении, длина 5-6 см.

p, blockquote 16,0,0,0,0 —>

Я просто вкручиваю его в дерево и вставляю пластиковые дюбели в бетон или кирпич, проделывая отверстия перфоратором. Производитель дюбелей не имеет значения. Марки по 30 рублей за штуку или всего за полтора рубля, неважно.

p, blockquote 17,0,0,0,0 —>

При установке кронштейнов спутниковой антенны На пенобетоне, газобетоне «Сибит» использует специальные дюбели.

p, blockquote 18,0,0,0,0 —>

Когда дом обшит сайдингом, я покупаю длинные сантехнические болты и делаю металлические распорки для труб После сверления сайдинга или отверстия достаточного диаметра, чтобы пройти через трубу, я рассчитываю нужную длину распорок после упора в стену, труба должна выходить примерно на дюйм за пределы сайдинга Хорошо, тогда работа инженерная Мы нанизываем кронштейны на шпильки, затем металлические проставки для труб и притягиваем конструкцию к стене, одновременно затягивая сантехнический винт, кронштейн упирается в проставки, выступающие из сайдинга, и сайдинг получается красивым и неприхотливым

p, blockquote 19,0,1,0,0 —>

В некоторых случаях я использую распорки, чтобы иногда отсоединить кронштейн от стены. при настройке спутниковой антенны край тарелки Дом стоит у стены, и антенне Не хватает вращения для спутника Я увеличиваю расстояние между стеной и кронштейном с помощью распорок Я увеличиваю угол поворота спутниковой антенны .

p, blockquote 20,0,0,0,0 —>

Бывают случаи, когда исправление антенны Необходимо закрепить его в металле, предположим, вертикальной металлической опорой В этих случаях я использую шурупы по металлу со сверлом, с шестигранной головкой Я также прошиваю их после завершения установки, крепежи спутниковой антенны По своему усмотрению, продолжайте

p, blockquote 21,0,0,0,0 —>

Подготовка ресивера для настройки спутниковой антенны .

В качестве настроечного устройства мы будем использовать спутниковый Приёмник (ресивер) мы приобрели в комплекте, и наш родной Телик, и сосед Михалыч или любимая супруга тоже неплохо будет подтянуть процесс, выбрав аксессуар для себя, для настройки спутниковой антенны Во-первых, обратите внимание на то, обладает ли кандидат в помощники следующими качествами Гармония, спокойствие, устойчивость к стрессам в нестандартных ситуациях Выберите лучшего кандидата, в безвыходной ситуации оказавшегося под рукой Конечно, можно настроить лицо, но вместе веселее.

p, blockquote 22,0,0,0,0 —>

Монтируем антенну На монтажном кронштейне, затем подключите спутниковый Приемник для телевизора Теперь нам нужно обеспечить видимость приемника через телевизор Для этого необходимо подключить приемник к телевизору от производителя спутникового приемника способов.

p, blockquote 23,0,0,0,0 —>

На обратной стороне нашей техники мы изучаем доступные нам методы:ПОДКЛЮЧЕНИЕ HDMI;

p, blockquote 24,0,0,0,0 —>

SCART-Scart (гребенка);

p, blockquote 25,0,0,0,0 —>

RCA (тюльпан);

p, blockquote 26,0,0,0,0 —>

Y, pb, pr (тюльпаны);

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

RF-выход (RF-выход соединения через коаксиальный кабель.

p, blockquote 29,0,0,0,0 —>

После того как мы подключили выбранный нами вариант и включили все устройства в сети, мы должны увидеть большую часть меню на экране телевизора, нажав кнопку меню на пульте дистанционного управления ресивера Если меню не появляется, что-то идет не так Помните, что обычно каждое подключение телевизора подписано Как «увидеть» телевизор для телевизора спутниковый приемника, мы должны использовать пульт дистанционного управления телевизором, который правильно отображает выбранный способ подключения Обычно за выбор способа подключения устройства к телевизору отвечают кнопки следующих форматов

p, blockquote 30,0,0,0,0 —>

Следующие параметры пишутся или рисуются на кнопке или под ней:

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

— Прямоугольник с включенной стрелкой. —

p, blockquote 35,0,0,0,0 —>

Находим наш вариант и хотим вывести изображение меню на экран телевизора при нажатии той же кнопки на пульте дистанционного управления спутникового Приемник Далее нам необходимо отобразить мощность и качество сигнала на экране Общий план для всех спутниковых Приемники практически идентичны

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

2. выберите точку установки или установку и OK

p, blockquote 38,1,0,0,0 —>

3. возможно, снова выберите точку установки, или Установка и OK

p, blockquote 39,0,0,0,0 —>

4. и мы попадаем в окно, где в нижней части экрана отображаются две шкалы

p, blockquote 40,0,0,0,0 —>

Рассмотрим тип окна на примере широко распространенной в Новосибирске новинки Galaxy GI ⑦ 1025 с бюджетным приемником с мультиваркой.

p, blockquote 41,0,0,0,0 —>

p, blockquote 42,0,0,0,0 —>

Что должно быть включено и выключено? Нормально, для настройки спутниковой антенны Для спутника по умолчанию, все настройки в спутниковых Приемник выполняется так, как нам нужно. В первой строке нам нужно только выбрать имя спутника, для которого мы хотим выполнить настройку спутниковую антенну । Для Радуга ТВ — ABS 2 _KU 75.0 ° E — это новый спутник. Поскольку спутник недавний, его можно записать как ABC_1 KU 75 E для континента и ТВ — Intelsat 15 85, 2 ° E. Для Триколор ТВ Сибирь и НТВ Плюс Восток — Express AT1 56, 0 ° E.

p, blockquote 43,0,0,0,0 —>

Тип LNB во второй строке указывает на тип конвертера. Для радуги ТВ, континента и телевидения используется универсальный конвертер линейной поляризации диапазона Ku. В настройках Эта линия должна быть выбрана универсально, т.е. выбираются частоты наложения 9750 МГц и 10600 МГц. Для Триколор ТВ, Сибирь и НТВ Плюс используют универсальный конвертер для круговой поляризации диапазона Восток Ku. Планка должна быть приклеена к линии наложения 10750 МГц.

p, blockquote 44,0,0,0,0 —>

По умолчанию DISEQC отключен. Включение не обязательно эта настройка Используется, когда мы устанавливаем спутниковую антенну на несколько спутников .

p, blockquote 45,0,0,0,0 —>

Состояние по умолчанию — выключено. Нет необходимости включать.

p, blockquote 46,0,0,0,0 —>

22 кГц по умолчанию выключен. Нет необходимости включать.

p, blockquote 47,0,0,0,0 —>

0 / 12В должен быть включен или авто

p, blockquote 48,0,0,0,0 —>

Здесь поляризация автомобиля также ничего не меняет.

p, blockquote 49,0,0,0,0 —>

Звуковой сигнал выключен.

p, blockquote 50,0,0,0,0 —>

В комплект поставки должен входить блок питания LNB.

p, blockquote 51,0,0,0,0 —>

После получения отображения мощности и качества на экране телевизора, подключаем коаксиальный кабель от конвертера к приемнику. F-коннектор (штекерный разъем) Предварительная упаковка кабеля.

Доступное и понятное видео, спасибо автору. Я рекомендую оставить только центральную жилу подлиннее, 5-6 мм, чтобы F-коннектор «сидел» при обмотке.

p, blockquote 53,0,0,0,0 —>

Прикрутите конвертер к F-конвертеру. и спутниковому Я настоятельно рекомендую выполнять приемку вручную, без гаечного ключа или плоскогубцев.

p, blockquote 54,0,0,0,0 —>

Когда вы перейдете в редактор транспондеров, вы можете выбрать определенный Транспондер, для которого мы будем настраивать спутник. Для кого это? Некоторые транспондеры идут с сильным сигналом, другие — со слабым. Прочный транспондер хорошо ложится в руку при настройке спутниковой антенны .

p, blockquote 55,0,0,0,0 —>

А также если ваш спутниковый Приемник не поддерживает стандарт DVB-S2, только стандарт DVB-S, который вы настраиваете, указывая стандарт DVB-S2 (частоту) стандарта DVB-S2. спутниковую антенну не сможете.

p, blockquote 56,0,0,0,0 —>

По стандартам спутниковые Приемники можно разделить на две группы:

p, blockquote 57,0,0,1,0 —>

С поддержкой стандарта for-when-s

p, blockquote 58,0,0,0,0 —>

-С поддержкой стандарта When-S и DVB-S2 (возможность отображения HD каналов)

p, blockquote 59,0,0,0,0 —>

Ниже приведены все транспондеры, которые я рекомендовал для самостоятельного использования. настройки спутниковой антенны Они переходят на стандарт DVB-S, за исключением НТВ плюс экс. В НТВ, Плюс экс все частоты находятся в стандарте DVB-S2 и все устройства поддерживают стандарт DVB-S2.

p, blockquote 60,0,0,0,0 —>

Транспондеры, с помощью которых я «ловлю» нужный спутник

Текущий список транспордеров (частот) и список входящих каналов в каждом спутнике frokus. net можно рассматривать как одну из опций:

p, blockquote 61,0,0,0,0 —>

p, blockquote 62,0,0,0,0 —>

p, blockquote 63,0,0,0,0 —>

p, blockquote 64,0,0,0,0 —>

Таким образом, вся подготовительная работа была завершена с примерным направлением спутниковой антенны На спутнике мы были желанными мы определились Продолжить самостоятельную настройке тарелки .

p, blockquote 65,0,0,0,0 —>

Самостоятельная настройка спутниковой антенны

Наступает самый интересный момент, который может принести нам как горечь и разочарование, так радость и гордость. Конечно, эмоции, которые мы испытали, зависят от результата.

p, blockquote 66,0,0,0,0 —>

Вы ищете сигнал, внимательно смотрите на экран дополнительного телевизора, следите за изменениями шкалы мощности и качеством сигнала. Идеально, если есть возможность выдвинуть телевизор в сторону окна, чтобы видеть ту же стену, к которой он прикреплен спутниковая антенна । Тогда вам и помощнику не придется пользоваться мобильной связью. Ваши руки будут свободны для работы. Если это невозможно, воспользуйтесь телефоном. Функция ассистента вовремя информировать вас о любых изменениях в шкале сигнала. Мы начинаем искать сигналы.

p, blockquote 67,0,0,0,0 —>

Ставим зеркало вертикально, немного приподнимаем его и осторожно и очень медленно двигаем слева направо или справа налево. спутниковую антенну Ищу знак. Если шкала изменится, ассистент должен немедленно уведомить вас об этом. Когда вы переходите из правого положения в левое, из левого в правое и обратно из неподвижности, измените угол наклона спутниковой антенны В вертикальной плоскости, слегка приподнимая антенну Вверх. Повторите горизонтальный поиск еще раз.

p, blockquote 68,0,0,0,0 —>

Нет результатов? Увеличьте зеркало еще немного антенны Повторите поиск по вертикали и горизонтали, справа налево и слева направо. Если цвет в балансе проскочил и потерялся, то поздравляю, вы проскочили только сигнал со спутника и точно знаете, где он находится. После того как вы перехватили сигнал, попробуйте осторожно, совсем немного, усилить его. Пытаюсь немного подвигать зеркало слева направо и вверх-вниз. Вы достигли максимального сигнала и начали затягивать крепления.

p, blockquote 69,0,0,0,0 —>

Пока затягивается гайка, помощник сообщает о любых изменениях в сигнале, в это время необходимо следить за индикатором второй шкалы — качеством сигнала. Обычно я вытаскиваю гайки, которые ранее отвечали за вертикальный угол наклона. антенны । Затем гайки прямого крепления равномерно затягиваются антенны к кронштейну.

p, blockquote 70,0,0,0,0 —>

В конце концов, гайки затягиваются, и спутниковая антенна Исправлено, проверьте, действительно ли мы установили его на максимум. Берем края с двух сторон, двумя руками. антенны И аккуратно, понемногу, без особых усилий, мы управляем тарелку Слегка повернитесь влево, а затем вправо, не нарушая сложившейся опоры. Мы делаем то же самое со спутниковой антенной И вверх, и вниз. В этот момент помощник немедленно сообщает информацию о состоянии сигнала. Не забывайте настройки Мы должны за антенной , а не перед ней.

p, blockquote 71,0,0,0,0 —>

Помнишь? Мы еще не затянули кронштейн конвертера. Мы пытаемся усилить имеющийся сигнал, регулируя конвертер. Попробуйте сдвинуть его вперед и назад, слегка повернуть влево и вправо и зафиксировать на максимуме сигнала.

p, blockquote 72,0,0,0,0 —>

Этот метод является независимым настройки спутниковой антенны Конечно, не на вентиляторе. Но самое главное для нас — добиться результата, хорошего результата. Если вы спокойно смотрите телевизор в дождь, в снег и на ветру благодаря собственной конфигурации. спутниковую антенну Но изображение не застывает и не становится квадратным, поэтому мы добились того, чего хотели.

p, blockquote 73,0,0,0,0 —>

Настройка спутниковой антенны В зависимости от степени сложности.

Проще всего настроить таким образом Триколор ТВ Сибирь или НТВ плюс Восток, затем идет Радуга ТВ, самое сложное — ТВ ключ и континент. Если вы установили последний вариант и не можете сделать это, вы можете сначала установить радугу и задать угол вертикального наклона антенны И снова около 10 градусов влево, мы ищем Intelsat 15 85.2 ° E

p, blockquote 74,0,0,0,0 —>

Просить, чтобы кто-то попытался подставить или подставиться самому спутниковую антенну Отпишитесь под этой статьей в комментариях, доступна ли статья и все ли понятно? Если какие-то моменты будут непонятны, я добавлю в комментарии или отредактирую статью.

p, blockquote 75,0,0,0,0 —>

Получите подробную консультацию, закажите набор спутникового Телевидение «под ключ» или бесплатно настройки �� В Новосибирске вы можете позвонить. +7 (383) 2-143-143; 8-913-912-31-43

p, blockquote 76,0,0,0,0 —> p, blockquote 77,0,0,0,1 —>

И в конце статьи «Настройки. спутниковой антенны Self», смотрите видео «Лучшие футбольные вина 2014 года».
