Самостоятельная настройка спутниковой антенны Вполне выполнимая задача. Насколько это сложно? Эта проблема зависит от подхода. А при правильном подходе любая проблема всегда решаема.

p, blockquote 1,0,0,0,0 —>

Я постарался изложить материал шаг за шагом в деталях на понятном языке — своего рода руководство для «чайников». Так что даже человек, не знающий, что такое SAT-TV, может добиться положительного результата.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

Немного теории

Как работает спутниковое ТЕЛЕВИЗОР? Я постараюсь быть кратким и лаконичным, если это возможно. Спутниковое телевидение — это система, в которой телевизионные сигналы передаются от вещательного центра к потребителю через искусственный спутник Земли. Телевизионные спутники расположены на геостационарной орбите Земли над экватором.

p, blockquote 4,0,0,0,0 —>

Геостационарная орбита (ГСО) — круговая орбита над экватором Земли (широта 0°), когда искусственный спутник вращается вокруг планеты с угловой скоростью, равной угловой скорости вращения Земли вокруг своей оси.

В горизонтальной системе координат направление на спутник не меняется ни по азимуту, ни по высоте над горизонтом; спутник «висит» в небе неподвижно. Геостационарная орбита является разновидностью геосинхронной орбиты и используется для искусственных космических спутников (связь, вещание и т.д.).

Спутник должен находиться на высоте 35 786 км над уровнем моря в направлении вращения Земли. Именно эта высота обеспечивает спутнику период вращения, равный периоду вращения Земли относительно звезд.(Цитата из Википедии).

Следовательно, получается, что телевизионные спутники всегда находятся в одном месте и никуда не уходят, чтобы передать нам телевизионный сигнал. Все, что нам нужно сделать, это создать свой собственный спутниковую тарелка на интересующем нас спутнике для приема телевизионного сигнала.

p, blockquote 6,0,0,0,0 —>

Давайте потренируемся дальше

Мы собираем непосредственно спутниковую антенну . В коробке с аксессуарами обычно прилагается инструкция. Даже если нет, я уверен, что вы справитесь с этим. Все гайки и болты должны быть затянуты. Не затягивайте винты, отвечающие только за фиксацию прямого преобразователя (пистолета) и угла вертикального наклона. спутниковой антенны .

p, blockquote 7,0,0,0,0 —>

Установите конвертер в середине самого кронштейна, если он достаточно длинный и вы задаетесь вопросом, как его закрепить? Далеко от спутниковой антенны Или ближе? Выход для кабеля в конвертере расположен перпендикулярно земле. Сразу же после того, как мы этого добьемся, мы все ужесточим. настройки максимальный уровень и качество сигнала.

p, blockquote 8,0,0,0,0 —>

Выбор места установки спутниковой антенны

Спутниковая антенна В собранном виде ищите место для установки. Обычно комплект поставляется с настенным кронштейном. Соответственно, вам нужно выбрать «правильную» стену. Настенный кронштейн установлен на южной стороне дома. Стена, которая нам нужна, определяется довольно просто. В полдень на него светит солнце. Чтобы убедиться, что вы на правильном пути антенны На интересующем нас спутнике мы изучаем окрестности в поисках близлежащих спутников. спутниковых антенн .

p, blockquote 9,0,0,0,0 —>

Почти все они выглядят немного плюсовыми или минусовыми в одном направлении. Осмотр окрестностей вас спутниковую антенну С логотипом «триколор» или без него, но 55-60 сантиметров в диаметре, удивительно, это, вероятно, 56-я восточная долгота. Если вы установите «Триколор ТВ Сибирь» или «НТВ плюс Восток», ваша мелодия. антенна Будут смотреть точно в том же направлении.

p, blockquote 10,0,0,0,0 —>

Радуга ТВ 75 градусов восточной долготы будет казаться на 19 градусов левее относительно направления триколора, если вы соберете антенну До. Континент ТВ и Телекарта антенны . Если вы увидели рядом с собой антенну При диаметре 80-90 СМ он, скорее всего, установлен для 75-го или 85-го градуса или для спутников, находящихся поблизости.

p, blockquote 11,0,0,0,0 —>

Выбор места для установки спутниковой антенны

Определение примерной площади направления антенны В направлении спутника выберите место для установки кронштейна спутниковой антенны । Между установленными спутниковой антенной И не должно быть никаких препятствий. Небо должно быть чистым.

p, blockquote 12,0,0,0,0 —>

Если перед антенной Есть дерево, которое закрывает направление, в котором висит наш спутник. Если все вышеперечисленное не помогло. Предположим, вы живете там, где никого нет. нет спутниковых антенн । Возможно, эта услуга поможет вам.

p, blockquote 13,0,0,0,0 —>

Монтаж кронштейна для спутниковой антенны .

Скоба должна быть плотно прижата, но не болтаться. Обычно я использую следующий крепеж.

p, blockquote 14,0,0,0,0 —>

Для кирпича, бетона и дерева. Сантехнический винт с головкой под ключ на 17 или 13.

p, blockquote 15,0,0,0,0 —>

Для антенны При диаметре 90 см, в стандартном положении, длина 5-6 см.

p, blockquote 16,0,0,0,0 —>

Я просто вкручиваю его в дерево и вставляю пластиковые дюбели в бетон или кирпич, проделывая отверстия перфоратором. Производитель дюбелей не имеет значения. Марки по 30 рублей за штуку или всего за полтора рубля, неважно.

p, blockquote 17,0,0,0,0 —>

При установке кронштейнов спутниковой антенны На пенобетоне, газобетоне «Сибит» использует специальные дюбели.

p, blockquote 18,0,0,0,0 —>

Когда дом обшивается сайдингом, я покупаю длинные сантехнические шурупы и делаю распорки из металлических труб. После проделывания сайдингом или сверлением отверстия достаточного диаметра для прохождения через трубу, я рассчитываю необходимую длину распорок. После прислонения к стене труба должна выступать примерно на один сантиметр из сайдинга. Теперь о технологической работе. Накручиваем кронштейны на болты, затем металлические распорки для труб и притягиваем конструкцию к стене. При затянутом болте кронштейн опирается на распорки, выступающие из сайдинга. А сайдинг красив и незаметен.

p, blockquote 19,0,1,0,0 —>

В некоторых случаях я использую распорки, чтобы снять кронштейн со стены. Есть несколько случаев. при настройке спутниковой антенны Край панели прилегает к стене дома, и антенне Для спутника не хватает изгиба. Если я увеличиваю расстояние между стеной и кронштейном с помощью проставок, я увеличиваю угол поворота. спутниковой антенны .

p, blockquote 20,0,0,0,0 —>

Бывают такие случаи, когда исправление антенны Необходимо закрепить его в металле. Предположим. Крутая металлическая балка. В этих случаях я использую винты по металлу с помощью сверла с шестигранной головкой. Я также использую вспышку. После завершения монтажных работ, крепежные детали. спутниковой антенны По своему усмотрению, продолжайте.

p, blockquote 21,0,0,0,0 —>

Подготовка ресивера для настройки спутниковой антенны .

В качестве настроечного устройства мы будем использовать спутниковый Неплохо было бы также вытянуть купленный нами в комплекте ресивер (приемник) и процесс нашего местного телика и соседа Михалыча или любимой супруги. Выберите аксессуар для себя, для настройки спутниковой антенны Прежде всего, обратите внимание на то, обладает ли кандидат в помощники следующими качествами. Гармония, спокойствие, устойчивость к стрессам в нестандартных ситуациях. Выбирайте лучших кандидатов в безнадежной ситуации. Конечно, можно настроить лицо, но вместе веселее.

p, blockquote 22,0,0,0,0 —>

Монтируем антенну На монтажном кронштейне, затем подключите спутниковый Приемник для телевизора. Теперь нам нужно обеспечить видимость приемника через телевизор. Для этого подключите ресивер к телевизору с помощью производителя. спутникового приемника способов.

p, blockquote 23,0,0,0,0 —>

На основе нашей технологии мы изучаем доступные нам методы:Ориентацию спутниковой антенны (2014. Год) мы принимаем:ПОДКЛЮЧЕНИЕ HDMI;

p, blockquote 24,0,0,0,0 —>

ПОДКЛЮЧЕНИЕ HDMISCART (гребенка);

p, blockquote 25,0,0,0,0 —>

RCA (тюльпан);

p, blockquote 26,0,0,0,0 —>

Спорный вопросY, pb, pr (тюльпаны);

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

RF out (RF — выходное соединение через коаксиальный кабель).

p, blockquote 29,0,0,0,0 —>

После подключения выбранного нами варианта и включения всех устройств в сеть, на экране телевизора должно появиться меню, которое можно вызвать нажатием кнопки меню на пульте ДУ ресивера. Если меню не появляется, что-то идет не так. Помните, что обычно каждое телевизионное соединение подписывается. Как «смотреть» телевизор для телевизора спутниковый приемника, мы должны использовать пульт дистанционного управления телевизором, который правильно отображает выбранный способ подключения. Обычно кнопки следующих форматов отвечают за выбор способа подключения устройства к телевизору.

p, blockquote 30,0,0,0,0 —>

Следующие параметры пишутся или рисуются на кнопке или под ней:

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

— Прямоугольник с изображением стрелки.

p, blockquote 35,0,0,0,0 —>

Мы находим наш вариант и хотим вывести изображение меню на экран телевизора, нажимая при этом ту же кнопку на пульте дистанционного управления. спутникового Приемник. Далее нам необходимо вывести на экран индикатор мощности и качества сигнала. Общий план для всех спутниковых приемники практически одинаковы.

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

Выберите точку установки или Установка и OK. 3.

p, blockquote 38,1,0,0,0 —>

3. возможно, снова выберите точку установки или установку и OK.

p, blockquote 39,0,0,0,0 —>

4. и мы попадаем в окно, где под экраном отображаются две шкалы.

p, blockquote 40,0,0,0,0 —>

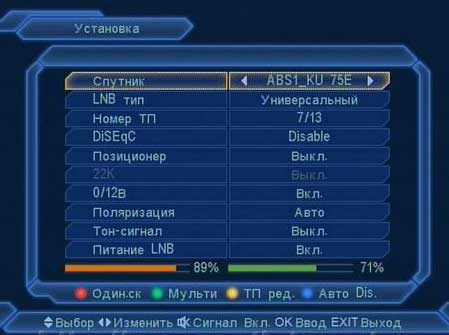

Рассмотрим тип окна на примере широко используемого в Новосибирске бюджетного ресивера Galaxy Innovation GI S1025 с мультирулем.

p, blockquote 41,0,0,0,0 —>

Настройка спутниковой антенны самостоятельно

p, blockquote 42,0,0,0,0 —>

Что должно быть включено и выключено? Нормально, для настройки спутниковой антенны Для спутника по умолчанию, все настройки в спутниковых Приемник будет работать так, как нам нужно. В первой строке мы просто должны выбрать имя спутника, для которого мы хотим выполнить настройку спутниковую антенну । Для Радуга ТВ — ABS 2 _KU 75.0 ° E — это новый спутник. Поскольку спутник недавний, его можно записать как ABC_1 KU 75 E для континента и ТВ — Intelsat 15 85, 2 ° E. Для Триколор ТВ Сибирь и НТВ Плюс Восток — Express AT1 56, 0 ° E.

p, blockquote 43,0,0,0,0 —>

Тип LNB во второй строке указывает на тип конвертера. Для радуги ТВ, континента и телевидения используется универсальный конвертер линейной поляризации диапазона Ku. В настройках Эта линия должна быть выбрана универсально, т.е. выбираются частоты наложения 9750 МГц и 10600 МГц. Для Триколор ТВ, Сибирь и НТВ Плюс используют универсальный конвертер для круговой поляризации диапазона Восток Ku. Планка должна быть приклеена к линии наложения 10750 МГц.

p, blockquote 44,0,0,0,0 —>

По умолчанию DISEQC отключен. Включение не обязательно эта настройка Используется, когда мы устанавливаем спутниковую антенну на несколько спутников .

p, blockquote 45,0,0,0,0 —>

Состояние по умолчанию — выключено. Нет необходимости включать.

p, blockquote 46,0,0,0,0 —>

22 кГц по умолчанию выключен. Нет необходимости включать.

p, blockquote 47,0,0,0,0 —>

0 / 12В должен быть включен или авто

p, blockquote 48,0,0,0,0 —>

Здесь поляризация автомобиля также ничего не меняет.

p, blockquote 49,0,0,0,0 —>

Звуковой сигнал выключен.

p, blockquote 50,0,0,0,0 —>

В комплект поставки должен входить блок питания LNB.

p, blockquote 51,0,0,0,0 —>

После получения отображения мощности и качества на экране телевизора, подключаем коаксиальный кабель от конвертера к приемнику. F-коннектор (штекерный разъем) Предварительная упаковка кабеля.

Доступное и понятное видео, спасибо автору. Я рекомендую оставить только центральную жилу подлиннее, 5-6 мм, чтобы F-коннектор «сидел» при обмотке.

p, blockquote 53,0,0,0,0 —>

Прикрутите конвертер к F-конвертеру. и спутниковому Я настоятельно рекомендую выполнять приемку вручную, без гаечного ключа или плоскогубцев.

p, blockquote 54,0,0,0,0 —>

Перейдя в редактор транспондеров, вы можете выбрать конкретный транспондер, с помощью которого мы настроим спутник. Для кого это? Некоторые транспондеры идут с сильным сигналом, другие — со слабым. Прочный транспондер хорошо ложится в руку при настройке спутниковой антенны .

p, blockquote 55,0,0,0,0 —>

А также если ваш спутниковый Приемник не поддерживает стандарт DVB-S2, а только стандарт DVB-S, который вы настраиваете, указывая стандарт DVB-S2 (частоту) стандарта DVB-S2. спутниковую антенну не сможете.

p, blockquote 56,0,0,0,0 —>

По стандартам спутниковые Приемники можно разделить на две группы:

p, blockquote 57,0,0,1,0 —>

При поддержке стандарта for-when-s

p, blockquote 58,0,0,0,0 —>

-С поддержкой стандартов When-S и DVB-S2 (возможность отображения HD каналов).

p, blockquote 59,0,0,0,0 —>

Ниже приведены все транспондеры, которые я рекомендую. для самостоятельной настройки спутниковой антенны За исключением НТВ плюс экс, они переходят на стандарт DVB-S. В НТВ, Плюс экс все частоты находятся в стандарте DVB-S2 и все устройства поддерживают стандарт DVB-S2.

p, blockquote 60,0,0,0,0 —>

Транспондеры, с помощью которых я «ловлю» нужный спутник
ОператорЧастотаSRПолярный.ПодделкаСтандарт
Радуга11545 1160543200V7/8DVB-t
Континент1264030000V5/6DVB-t
Телевидение1264030000V5/6DVB-t
ТВ Сибирь1222627500L3/4DVB-t
НТВ плюс Восток1247627500R5/6Подключение DVB-S2

Текущий список транспордеров (частот) и список входящих каналов в каждом спутнике frokus. net можно рассматривать как одну из опций:

p, blockquote 61,0,0,0,0 —>

p, blockquote 62,0,0,0,0 —>

p, blockquote 63,0,0,0,0 —>

p, blockquote 64,0,0,0,0 —>

Таким образом, вся подготовительная работа была завершена с примерным направлением спутниковой антенны Мы выбрали спутника, мы поселились, мы двинулись дальше. к самостоятельной настройке тарелки.

p, blockquote 65,0,0,0,0 —>

Самостоятельная настройка спутниковой антенны

Наступает самый интересный момент, который может принести нам как горечь и разочарование, так радость и гордость. Конечно, эмоции, которые мы испытали, зависят от результата.

p, blockquote 66,0,0,0,0 —>

Вы ищете сигнал, внимательно смотрите на дополнительный экран телевизора, следите за изменениями шкалы мощности и качеством сигнала. Идеально, если есть возможность выдвинуть телевизор в сторону окна, чтобы видеть ту же стену, к которой он прикреплен спутниковая антенна । Тогда вам и помощнику не придется пользоваться мобильной связью. Ваши руки будут свободны для работы. Если это невозможно, вам придется воспользоваться телефоном. Функция ассистента вовремя информировать вас о любых изменениях в шкале сигнала. Мы начинаем искать сигналы.

p, blockquote 67,0,0,0,0 —>

Ставим зеркало вертикально, немного приподнимаем его и осторожно и очень медленно двигаем слева направо или справа налево. спутниковую антенну Ищу знак. Если шкала изменится, ассистент должен немедленно уведомить вас об этом. Когда вы переходите из правого положения в левое, из левого в правое и обратно из неподвижности, измените угол наклона спутниковой антенны В вертикальной плоскости, слегка приподнимая антенну Вверх. Повторите горизонтальный поиск еще раз.

p, blockquote 68,0,0,0,0 —>

Нет результатов? Увеличьте зеркало еще немного антенны Повторите поиск по вертикали и горизонтали, справа налево и слева направо. Если цвет в балансе проскочил и потерялся, то поздравляю, вы проскочили только сигнал со спутника и точно знаете, где он находится. После того как вы перехватили сигнал, попробуйте осторожно, совсем немного, усилить его. Пытаюсь немного подвигать зеркало слева направо и вверх-вниз. Вы достигли максимального сигнала и начали затягивать крепления.

p, blockquote 69,0,0,0,0 —>

Пока затягивается гайка, помощник сообщает о любых изменениях в сигнале, в это время необходимо следить за индикатором второй шкалы — качеством сигнала. Обычно я вытаскиваю гайки, которые ранее отвечали за вертикальный угол наклона. антенны । Затем гайки прямого крепления равномерно затягиваются антенны к кронштейну.

p, blockquote 70,0,0,0,0 —>

В конце концов, гайки затянуты, и спутниковая антенна Исправлено, проверьте, действительно ли мы установили его на максимум. Берем края с двух сторон, двумя руками. антенны И аккуратно, немного, без излишних усилий, выпрямляем панель немного влево, а затем вправо, не нарушая преобладающего крепления. Мы делаем то же самое со спутниковой антенной И вверх, и вниз. В этот момент помощник немедленно сообщает информацию о состоянии сигнала. Не забывайте настройки Мы должны за антенной , а не перед ней.

p, blockquote 71,0,0,0,0 —>

Помнишь? Мы еще не затянули кронштейн конвертера. Мы пытаемся усилить имеющийся сигнал, регулируя конвертер. Попробуйте подтолкнуть его вперед и назад, слегка повернуть влево и вправо и зафиксировать на максимуме сигнала.

p, blockquote 72,0,0,0,0 —>

Этот способ самостоятельной настройки спутниковой антенны Конечно, не на вентиляторе. Но самое главное для нас — добиться результата, хорошего результата. Когда вы спокойно смотрите телевизор под дождем, в снег и на ветру самостоятельно настроенную спутниковую антенну Изображение не застывает и не становится квадратным, поэтому мы добились того, чего хотели.

p, blockquote 73,0,0,0,0 —>

Настройка спутниковой антенны В зависимости от уровня сложности.

Проще всего настроить таким образом Триколор ТВ Сибирь или НТВ плюс Восток, затем идет Радуга ТВ, самое сложное — ТВ ключ и континент. Если вы установили последний вариант и не можете сделать это, вы можете сначала установить радугу и задать угол вертикального наклона антенны И снова около 10 градусов влево, мы ищем Intelsat 15 85.2 ° E

p, blockquote 74,0,0,0,0 —>

Просить, чтобы кто-то попытался установить или установить самостоятельно спутниковую антенну Отпишитесь под этой статьей в комментариях, доступна ли статья и все ли понятно? Если какие-то моменты будут непонятны, я добавлю в комментарии или отредактирую статью.

p, blockquote 75,0,0,0,0 —>

Получите подробную консультацию, закажите набор спутникового ТВ под ключ, или для самостоятельной настройки �� В Новосибирске вы можете позвонить. +7 (383) 2-143-143; 8-913-912-31-43

p, blockquote 76,0,0,0,0 —> p, blockquote 77,0,0,0,1 —>

И в конце статьи «Настройки. спутниковой антенны самостоятельно «, Смотрите видео — лучшие футбольные вайны 2014 года.

Определение направления спутниковых тарелок на Триколор ТВ , НТВ+, а также другие наиболее популярные спутники (интерактивная карта).

Для приема спутникового Телевидение, сначала вам нужно найти место для его установки спутниковой антенны । Основным требованием при выборе места для установки панели является свободная проверка в направлении спутника. При соединении на воображаемой линии. антенну А на спутнике не должно быть препятствий для прохождения сигнала (деревья, здания, линии электропередач и т.д.).

Наша услуга по определению направления на спутники Триколор (Eutelsat 36v, Express — AM1 36,0° E), НТВ+(EUTELSAT 36V, Express — AMU1 36,0° E), Hot Bird 13A/13C 13c 13,0° E, активный (RICOR Intelsat 904 60,0° E), МТС ТВ (ABS-1 75,0° E), Телевидение (Intelsat-15 85,2° e ), Континент ТВ (Intelsat-15 85,2° E), Ямал 201 90,0° E помогут вам определиться с выбором. Фермы с наилучшим расположением спутниковой антенны .

Инструкции о том, как использовать интерактивную карту для поиска направлений спутниковой Русскоязычные каналы (Триколор (Eutelsat W4, W7), НТВ+ (Eutelsat W4, W7), Hot Bird 13A/13B/13C, активный (рикор) (Intelsat 904), Радуга ТВ (absbo TV), artellersprachige Kanäle (Tricolore (utelsat W4, W7) (utelsat W7) (НТВ + (utelsat W4, W 7) 1), телевидение (Intelsat-15), континентальное телевидение (Intelsat-15), Ямал 201)

Перед установкой спутниковой Тарелки, сначала нужно определиться с выбором правильного направления.

Рассмотрите пункты и задачи, необходимые для решения проблемы:

  1. Найдите местоположение предлагаемого объекта на интерактивной карте. антенны । В большинстве случаев, чтобы быстро найти адреса на карте, необходимо ввести их в поле Адрес или Объект (в верхней части карты). Если система найдет несколько адресов, подходящих под параметры поиска, вам будет предложено выбрать один из них. Когда вы выбираете нужный адрес, карта автоматически сопоставляет интересующий вас объект.
  2. После того как вы нашли примерное расположение адресов, необходимо уточнить место предполагаемой установки. Масштаб карт увеличивается (масштабирование управляется кнопками + и — в левой части окна). Тип переключателя карты для режима отображения спутниковых Изображение (правый верхний угол, вместо точки «План» выберите «Спутник»).
  3. На спутниковой Карта должна быть максимально точной, чтобы установить координаты места установки антенны । Для этого нажмите левую кнопку мыши на нужном объекте. Маркер, символизирующий место установки, появляется в указанном мести спутниковой антенны । Расположение маркеров можно изменить, перетащив их на карту.

После выполнения вышеуказанных действий вы увидите на карте отметку с координатами, соответствующими месту установки спутниковой Пластины. Линия, направленная от маркера, показывает направление на спутник Триколор и НТВ+ (Eutelsat W4, W7 36.0 e°) r.

Чтобы определить направление на другой интересующий вас спутник, необходимо выбрать его название в списке «Выбор спутника». Направление линии дает направление, а также информацию об угле наклона антенны При этом вращение преобразователя изменится.

Экранная кнопка позволяет получить подробную информацию о выбранном спутнике (оптимальный размер антенны для вашего региона и т.д.).

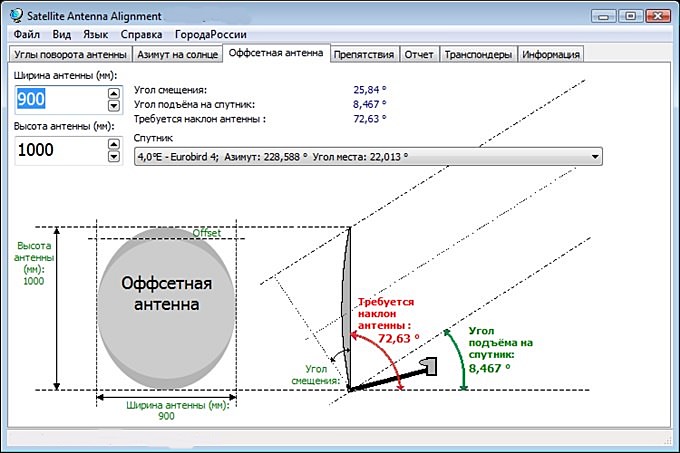

Установите угол наклона спутниковой Панели (Поставьте углы)

Для правильной настрой спутниковой антенны В углу расположения необходимо знать свои параметры антенны . Для офсетной антенны Является ли это основным параметром смещения карпа? । Значение этого параметра можно найти в паспорте. антенны Или на сайте производителя. Для большинства производителей она находится в коридорах 18° -27°.

Определите значение угла смещения? , можно найти значение угла наклона y =?-? для настройки на выбранном вами спутнике. Угол ? — Угол местоположения для выбранного спутника.

Не пугайтесь, если в результате расчета у вас получится отрицательное значение y для зачета. антенн Это распространенное явление, антенна «На земле» будет слегка направленным.

Установка угла поворота антенны По азимуту (в горизонтальной плоскости)

Азимут оси луча антенны Сателлит означает угол, выраженный в градусах, образованный между линией, указывающей географическое направление на север, и проекцией оси основного листа диаграммы направленности. антенны На плоскости поверхности посевного материала в месте установки. антенны Направлен на спутник.

Положительное направление азимута определяется при движении антенны Направление с севера по часовой стрелке.

Истинный азимут или географический азимут — это угол, измеренный между географическим меридианом и направлением на объект.

Магнитный азимут — это угол по часовой стрелке между магнитным меридианом (направление на север от стрелки компаса) и направлением на объект.

Установка угла поворота конвертера спутниковой тарелки

Положительное значение угла поворота соответствует вращению преобразователя по часовой стрелке, а отрицательное — против часовой стрелки. Вращение конвертера обозначается положением спутниковой тарелки.

Для приема сигналов со спутников Угол поворота конвертера не является критическим Передача в круговой поляризации (ТриколорТВ, НТВ+).

Магнитное разрешение

Магнитное склонение — это угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение — отрицательным.

Как найти нужный спутник. Как самому настроить спутниковую тарелку от и до.

Для приема спутникового Телевидение, сначала вам нужно найти место для его установки спутниковой антенны । Основным требованием при выборе места для установки панели является свободная проверка в направлении спутника. При соединении на воображаемой линии. антенну А на спутнике не должно быть препятствий для прохождения сигнала (деревья, здания, линии электропередач и т.д.).

Наша услуга по определению направления на спутники Триколор (Eutelsat 36v, Express — AM1 36,0° E), НТВ+(EUTELSAT 36V, Express — AMU1 36,0° E), Hot Bird 13A/13C 13c 13,0° E, активный (RICOR Intelsat 904 60,0° E), МТС ТВ (ABS-1 75,0° E), Телевидение (Intelsat-15 85,2° e ), Континент ТВ (Intelsat-15 85,2° E), Ямал 201 90,0° E помогут вам определиться с выбором. Фермы с наилучшим расположением спутниковой антенны .

उपग्रह चयन: ऑपरेटरों द्वारा उपग्रह: हॉट बर्ड 13A/13B/13C, 13°E Intelsat 904 60°E) MTS TV (ABS-1 75°E) टेलीकार्ड (Intelsat-15 85. 2°E) महाद्वीप टीवी (Intelsat-15 85.2°E) यमल 201 90°E काइटनेट (यमल 402 54.9°E) निर्देशांक पर उपग्रह: 180E INTELSAT 18 172E Eutelsat 172A 169E INTELSAT 8 166E INTELSAT 19 164E Optus B3 (4. 7° सहित) 162E सुपरबर्ड B2 160E ऑप्टस D1 159E ABS 6 157E 157E 157E Intelsat 706 (56DECS सहित) Optus 2A 152E Optus D2 150E JCSAT 1B (2. 7° सहित) 144E सुपरबर्ड C2 140E एक्सप्रेस AM5/AT2-138 E Telstar 18 134E Apstar 6 132E JCSAT 5A 131.8 E VINASAT-2 128E JCSAT-3A 125E चाइनासैट 6ए 124ई 1 जेसीएसएटी2. एशियासैट 3एस 119.5 ई थाइकॉम 4 118ई टेल्कोम 2 116.5 ई इंडोस्टार 1 116ई कोरियासैट 6/एबीएस 7 115.5 ई चाइनासैट 6बी 113ई कोरियासैट 5 110. 5 ई चाइनासैट 10 110ई एन-सैट 110/बीएसएटी 3ए 109.8 ई बीएसएटी 3बी 108 11 | TELKOM 1 105.5 E एशियासैट 7 105E एशियास्टार 103,3 E चाइनासैट 20 103E एक्सप्रेस AM3 101. 5 E ZHONGXING-22A 100,5 E एशियासैट 5 98,0 E चाइनासैट 11 96,5 E एक्सप्रेस AM33 95E NSS-6/SES99 8 93,5 E इनसैट 1,25 चाइनासैट 32,2 E मीसैट 3/3A 90E यमल 201|300K 88E ST 2 87. 5 E चाइनासैट 12 86.5 E KazSat 2 85.0 E होराइजन्स 2 85.2 E Intelsat 15 83E Insat 4A 78.5 E Thaicom 5/6 76.5 E Apstar 7 75E ABS 2 74E Insat 3C|4 E Intelsat 22 70.5 E EUTELSAT 70B 68. 5 E INTELSAT 20/7 66E INTELSAT 17 65.0 E Amos 4 64.2 E INTELSAT 906 63E ABS 4 62E Intelsat 902 60E Intelsat 904 58E KazSat 3 57E-NSS-12 56E एक्सप्रेस AT1 56E BONUM 1 54.9 E यमल 402 55. 0 E G-Sat 8 53E एक्सप्रेस-एएम 22 52.5 ई याहसैट 1ए 50.5 ई एनएसएस-5(0.8 डिग्री सहित) 49ई यमल 202 48ई अफगानसैट 1 47. 5 ई इंटेलसैट 10 46ई एज़रस्पेस 1 45ई इंटेलसैट 12 42ई तुर्कसैट 2ए|3ए|4ए 39ई हेलस सैट 2 38ई पाकसैट-1आर 36ई यूटेलसैट 36ए|36बी 33ई यूटेलसैट 33ए|702 |2ई|2एफ 26ई बद्र 4| 5/6 25. 5 E यूटेलसैट 25B 23.5 E एस्ट्रा 3B 21.5 E यूटेलसैट 21B 20E अरबसैट 5C 19.2 E एस्ट्रा 1KR|1L|1M|1N-17E AMOS 5 16E यूटेलसैट 16A 13E हॉट बर्ड 13B|19A|13D 10EALSAT 9E EUTELSAT 10 7A|7B 5.0 ई एसईएस 5 4. 9 ई एस्ट्रा 4ए 4ई यूटेलसैट 25ए 3.1 ई यूटेलसैट 3बी 2.8 ई रासकॉम क्यूएएफ 1आर 2ई एस्ट्रा 1सी 0ई सिरैकस 3ए 0,8 W इंटेलसैट 10-02 2. 5डब्ल्यू एमएसजी-3 3डब्ल्यू एबीएस 5 4डब्ल्यू एएमओएस 2/3 4.3डब्ल्यू थोर III 5डब्ल्यू यूटेलसैट 5 पश्चिम 5,2 W सिरैकस 3B 7W नाइलसैट 102/201 7. 3 W यूटेलसैट 7 पश्चिम 7,8 W यूटेलसैट 13A 8W यूटेलसैट 8 पश्चिम Eine 11W एक्सप्रेस-एएम 44 (ओरियन 2) 15,5 W इनमारसैट 3-F2 16W LUCH-5B 17. 8 W स्काईनेट 5C 18W INTELSAT 901 20W NSS-7 22W SES-4 24.5 W INTELSAT 905 27.5 W INTELSAT 907 29. 5 Вт INTELSAT 801 30 Вт HISPASAT 25 33.5 Вт HYLAS 1 34.5 Вт Intelsat 903 37.5 Вт NSS-10 40.5 Вт NSS-806 | SES-6 41 Вт TDRS 9 43 Вт Intelsat 11 43. 1 W IntelSat 9 45W IntelSAT 14 45.2 W Echostar 15 47.1 W NSS-703 48W Amazonas 50W 53W INTELSAT 23 54W इनमारसैट 3-F4 55. 5 W INTELSAT 8 05 58 w INTELSAT 16/21 60W 12 61W AMAZONAS 2/3 61.5 W इकोस्टार 12 |16 |3 63W टेलस्टार 14R 63. 2 W BRASILSAT B2 65W स्टार वन C1 67W AMC-3 und AMC-4 70W स्टार वन C2 72W AMC-6 जाता है ( GE-6) 72.7 W NIMIQ 5 75W स्टार वन C3 77W इकोस्टार 1| 8 78W वेनेसैट-1 79W AMC-5 80. 8 W AMC 2 82W NIMIQ 4 83W AMC-9 84W ब्रासिलसैट B4 85 w AMC 16 85.1 W XM-3|XM-5 87W SES-2 89W गैलेक्सी 28 91W गैलेक्सी 17 91.1 W NIMIQ 6 92W ब्रासिलसैट B3 93. 1 W गैलेक्सी 25 95W गैलेक्सी 3C 96W सिरियस FM-5 96.2 W इकोस्टार 6 97W गैलेक्सी 19 (G-19) 97.6 W इनमारसैट 4-F3 99W गैलेक्सी 16 (G-16) 99.2 W डायरेक्टवी 11 100।

Инструкции о том, как использовать интерактивную карту для поиска направлений спутниковой दिशा निर्धारित करने के लिए इंटरेक्टिव मानचित्र का उपयोग करने के निर्देश

Перед установкой спутниковой Тарелки, сначала нужно определиться с выбором правильного направления.

Рассмотрите пункты и задачи, необходимые для решения проблемы:

  1. Найдите местоположение предлагаемого объекта на интерактивной карте. антенны । В большинстве случаев, чтобы быстро найти адреса на карте, необходимо ввести их в поле Адрес или Объект (в верхней части карты). Если система найдет несколько адресов, подходящих под параметры поиска, вам будет предложено выбрать один из них. Когда вы выбираете нужный адрес, карта автоматически сопоставляет интересующий вас объект.
  2. После того как вы нашли примерное расположение адресов, необходимо уточнить место предполагаемой установки. Масштаб карт увеличивается (масштабирование управляется кнопками + и — в левой части окна). Тип переключателя карты для режима отображения спутниковых Изображение (правый верхний угол, вместо точки «План» выберите «Спутник»).
  3. На спутниковой Карта должна быть максимально точной, чтобы установить координаты места установки антенны । Для этого нажмите левую кнопку мыши на нужном объекте. Маркер, символизирующий место установки, появляется в указанном мести спутниковой антенны । Расположение маркеров можно изменить, перетащив их на карту.

После выполнения вышеуказанных действий вы увидите на карте отметку с координатами, соответствующими месту установки спутниковой Пластины. Линия, направленная от маркера, показывает направление на спутник Триколор и НТВ+ (Eutelsat W4, W7 36.0 e°) r.

Чтобы определить направление на другой интересующий вас спутник, необходимо выбрать его название в списке «Выбор спутника». Направление линии дает направление, а также информацию об угле наклона антенны При этом вращение преобразователя изменится.

Экранная кнопка позволяет получить подробную информацию о выбранном спутнике (оптимальный размер антенны для вашего региона и т.д.).

Установите угол наклона спутниковой Панели (Поставьте углы)

Для правильной настрой спутниковой антенны В углу расположения необходимо знать свои параметры антенны . Для офсетной антенны Является ли это основным параметром смещения карпа? । Значение этого параметра можно найти в паспорте. антенны Или на сайте производителя. Для большинства производителей она находится в коридорах 18° -27°.

Определите значение угла смещения? , можно найти значение угла наклона y =?-? для настройки на выбранном вами спутнике. Угол ? — Угол местоположения для выбранного спутника.

Не пугайтесь, если в результате расчета у вас получится отрицательное значение y для зачета. антенн Это распространенное явление, антенна «На земле» будет слегка направленным.

Установка угла поворота антенны По азимуту (в горизонтальной плоскости)

Азимут оси луча антенны Сателлит означает угол, выраженный в градусах, образованный между линией, указывающей географическое направление на север, и проекцией оси основного листа диаграммы направленности. антенны На плоскости поверхности посевного материала в месте установки. антенны Направлен на спутник.

Положительное направление азимута определяется при движении антенны Направление с севера по часовой стрелке.

Истинный азимут или географический азимут — это угол, измеренный между географическим меридианом и направлением на объект.

Магнитный азимут — это угол по часовой стрелке между магнитным меридианом (направление на север от стрелки компаса) и направлением на объект.

Установка угла поворота конвертера спутниковой тарелки

Положительное значение угла поворота соответствует вращению преобразователя по часовой стрелке, а отрицательное — против часовой стрелки. Вращение конвертера обозначается положением спутниковой тарелки.

Для приема сигналов со спутников Угол поворота конвертера не является критическим Передача в круговой поляризации (ТриколорТВ, НТВ+).

Магнитное разрешение

Магнитное склонение — это угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение — отрицательным.

Магнитное склонение — это угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение — отрицательным.

Для начала несколько слов. что самостоятельно Как правило, неопубликованное, существует мнение среди пользователей, спутниковую Установка и настройка как самостоятельно Как правило, неопубликованное, существует мнение среди пользователей, спутниковую антенну Установка и настройка

Без расчетов, сатфайндеров и других особенностей профессионалов. Если вы профессиональный монтажник, следующий материал, скорее всего, вас не заинтересует. спутниковую По крайней мере, теперь всю информацию можно найти в сети, я все же попытался собрать всю основную информацию, которую я получил, на одной странице. Я просто расскажу своими словами и с фотографиями, как я устанавливал и настраивал антенны Система — это я. Сразу скажу, что только создание неденоминаций. — самостоятельно Как правило, неопубликованное, существует мнение среди пользователей, антенну Установка и настройка антенну Это может не сработать. Тогда вам необходимо пригласить профессионального монтажника. Мне трудно предположить, как такое могло произойти, но на форумах были люди, которые потратили несколько дней на бесполезные попытки самостоятельным । В других случаях и самостоятельной Выбор компонентов самостоятельно Установка может сэкономить некоторые, иногда значительные, суммы денег. Помимо всего прочего, лично меня интересовали только и настройка Установка всех Установка отличается настройки антенны -такие же.

Система «на глаз» от профессиональной установки? Почти ничего. Более точный предварительный расчет (который может сэкономить значительное время), за исключением системы крепления и принципа Внимание: Все функции по размеру и производительности связаны с жизнью. Если хотя бы что-то вызывает легкое беспокойство, не рискуйте, доверьтесь профессионалам. Вы выполняете самостоятельную установку на свой страх и риск. В любом случае, помните о мерах предосторожности, и все опасные работы на высоком уровне будут выполняться только профессионалами в присутствии проверенных средств защиты.

Список основных терминов.Спутниковое телевидение

— Отправка телевизионного сигнала в определенный район Земли с помощью космического аппарата и транспондера, расположенных на геостационарной орбите Земли Все спутники расположены в плоскости экватора, поэтому они находятся на одной широте, но отличаются по долготе В дополнение к своему названию они также имеют обозначение долготы Например, HIDDENCAM4 EUTHYM означает, что спутник называется Oklahomans и расположен на 4-й западной долготе (hiddencam_degree. in). < / p > < / p > < / p > < / p > < / p > < / p > < / p > < / p > < / p > < HOTBIRD 13 E спутник HOTBIRD, расположенный на 13-м градусе восточной долготы (e-East) Исходя из того, что спутники "закреплены" в определенных точках орбиты, они также имеют определенные области поля покрытия ЗемлиТранспондер

Спутниковая антенна -основной элемент спутниковой — Понлист находится на спутнике. — Он характеризуется шириной и направленностью передающей и передаваемой частоты Передача осуществляется в двух основных диапазонах — C-диапазоне и Ku-диапазоне В C-диапазоне (4 ГГц) передают в основном американские и российские спутники в диапазоне KU (10,700-12. 750 ГГц) Передача осуществляется в линейной или круговой поляризации, которая в свою очередь различается на вертикальную ( ⑦ ) и горизонтальную ( ⑦ ) для линейной поляризации и левую ( ⑦ ) и правую ( ⑦ ) для круговой поляризации Когда говорят, что «сигнал с транспондера 11766⑦», они имеют в виду транспондер, передающий на частоте 117666 вещание с транспондеров с горизонтальной поляризацией на спутнике, в несколько десятков часть антенна абонентская система для сигнала со спутника, если говорить простым языком-. спутниковый «Собирает» слабое отражение антенны Сигнал по всей поверхности концентрируется в определенной точке, где чаще всего устанавливается преобразователь антенны — Огонь и смещение. — Каталог представляет собой параболическое зеркало с фокусом в геометрическом центре, в то время как офсет имеет смещенный фокус (ниже геометрического центра). антенны )। Соответственно, преобразователь прямой фокусировки. антенны Он установлен в центре, при смещении он смешивается точно со смещением снизу Пользователи получили наибольшее смещение от обычных пользователей и настройке . Производятся антенны । Они дешевы, просты в установке антенны Изготавливается из различных диаметров и различных материалов, материалом обычно является алюминиевый сплав или сталь. и антенны Ввинчивающиеся (жестко закрепленные) антенну С помощью привода (подвеска двигателя вращается спутников На определенных углах и позволяет получить сигнал от большого скопления людей антенны Последний набор для начинающих находится в видимом диапазоне и имеет не самый простой размер антенны Выбирается индивидуально, в зависимости от мощности сигнала, необходимой для диаметра спутникового дисплея спутниковому Необходимо выбирать с некоторым запасом, так как атмосферные осадки (сильный дождь, снег) вызывают значительные помехи антенны Знак Это особенно актуально для Ku-диапазона, но в то же время не нужно впадать в крайности, если антенну При диаметре 0,9 М достаточно, нет необходимости покупать его

1,5 м- это и больший вес, и его поверхность открыта для воздухаКонвертер от антенны — Устройство для приема сигнала, отраженного от спутника антенны И установлен на соответствующем кронштейне в фокусе спутникового । Основное назначение преобразователя — изменение частоты принимаемого спутникового сигнала (например, для Ku-диапазона он составляет от 10, 7 до 12, 75 ГГц) до промежуточного (900 — 2150 МГц), где затухание передаваемого по кабелю сигнала меньше, поскольку принимается мощность

Сигнал очень мал, вторая важная функция преобразователя — поднять его до уровня, приемлемого для приемного тракта ресивера. Поскольку каждый преобразователь вносит в сигнал свой собственный уровень шума, но при этом имеет низкий уровень шума, его также называют LNB (Low Noise Block). Конвертеры предназначены для работы в линейной или круговой поляризации и выбираются в зависимости от поляризации, передаваемой спутником (например, популярные пакеты НТВ+ транслируются в круговой поляризации и конвертеры Universal для приема в линейной поляризации не подходят, несмотря на название «Universal»). Если конвертер универсальный, он переключается на заданную поляризацию при напряжении 13/18 В, подаваемом приемником. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конвертеры имеют 1 выход, 2-й, 4-й, 8-й. В зависимости от того, сколько независимых подходов установлено, необходимо установить преобразователь с соответствующим количеством выходов, так как все выходы преобразователя являются независимыми.Мультиподача антенну — Держатель для дополнительного преобразователя. Поскольку спутники на геостационарной орбите находятся относительно близко друг к другу (по некоторым стандартам), возможен одновременный прием сигнала спутников Используйте мультифиды от нескольких людей, находящихся поблизости антенну . Отличным примером являются 3 спутника (HOTBIRD 13E, Sisius 4.8 E, Amos 4W), которые принимаются в 1 фиксированной сети. антенны . Обычно на главном креплении

Установлен конвертер, настроенный на сизиус 4.8 E, на первом мультифид конвертер для HOTBIRD 13e, на втором мультифид конвертер для Amos 4W.DISEC (дисек)

Существует устройство, которое переключает сигнал с нескольких конвертеров на 1 кабель. Поскольку приемник может одновременно принимать сигналы только с одного спутника, к нему должен быть подключен конвертер, соответствующий этому спутнику. Именно это и делает жесткий диск — он подключает конвертер, который в данный момент нужен ресиверу. Жесткие диски, работающие по определенному протоколу, отличаются друг от друга. Протокол DiSEqC 1.0 является однонаправленным и используется, когда количество преобразователей не превышает 4. DiSEqC 2.0 — это то же самое, только двунаправленное и совместимое с 1.0. DiSEqC 1.1 используется для подключения большего количества конвертеров. Для управления позиционером используется протокол 1.2. Кронштейн антенны Коаксиальный кабель подключается к входу и выходу жесткого диска через F-разъемы. Думаю, не стоит говорить о разъемах и кабелях, здесь все понятно. Однако необходимо, чтобы кабель имел волновое сопротивление 75 Ом, был изготовлен из высококачественного материала, выдерживающего сильные колебания температуры, и имел хороший экранирующий наконечник. Основной материал — сталь, медь, омедненная сталь — непонятно, что вряд ли будет работать лучше. антенна — Простой металлический кронштейн, который (обычно) крепится к стене и на котором закрепляется антенну .

. Следует сделать как можно более надежным, чтобы воздух не выходил наружуЛовец спутников спутниковый — Приемник спутниковой Привычная картина с сигналом и звуком от конвертера при выводе на телевизор — самая сложная часть выбора ресивера спутниковое Системные ресиверы бывают как для открытых, так и для кодированных каналов (FTA), с кардридером, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жесткими дисками и другими полезными и не очень функциями. Здесь, как говорится, на любой вкус и бюджет. Есть один важный момент: сегодня активно вводится в эксплуатацию спутниковой Передача в формате HD (видео высокой четкости) и mpeg4. Приемники, поддерживающие эти форматы, обычно стоят намного дороже обычных. Поэтому перед покупкой спутников Система должна определить, какой контент вы смотрите и какой тип приемника вам нужен. Дешевые ресиверы обычно не отличаются высоким качеством изображения и звука, отличной функциональностью и быстрой сменой каналов. Хотя бывают и исключения. Отдельный эмулятор Nuan в приемнике. Как видно из названия эмулятора, смарт-карта предназначена для программирования. Для кого он предназначен? Большое количество каналов из различных антенна Защищено кодом. Кодировки разны е-Viacus, Seca, Iradetto, Nagravision, Biss и т.д. Например, у кодировки Biss есть некий пакет каналов, и вы хотите его посмотреть ( спутников Нужный вам спутник настроен), но у вас нет смарт-карты. Затем найдите в своем приемнике программный эмулятор (обычно он написан в неопределенных функциях) и включите его. Введите ключи доступа к каналу и примите его, если все в порядке. Обычно эмуляторы в современных приемниках поддерживают несколько кодировок. Другое применение рассыпания эмулятора люди называют «шаром» или «выпуском карт». Да, и при выборе приемника следует обратить внимание на доступность и регулярность исходящего программного обеспечения. Проще говоря, запросы. В новой прошивке устранены ошибки, которые обычно возникают, добавлены параметры

, транспондеры, новые коды для работы эмуляторов и т.д. при настройке спутниковой антенны . Вот что вам следует знать и на что обратить внимание спутников , карты покрытия.

1-Натурально, какой спутник мы будем устанавливать. Пик частот всех

2 — как определить координаты спутника с помощью. Простой и популярной программой является юстировка спутниковой антенны.

Чтобы увидеть скрытый текст, необходимо как минимум 1 сообщение.

2 — как определить координаты спутника с помощью. Простой и популярной программой является юстировка спутниковой антенны.

Чтобы увидеть скрытый текст, необходимо как минимум 1 сообщение спутниковую тарелку

Давайте начнем: Сначала мы собираем

Установка и настройка спутниковой антенны спутниковой антенны 1. выбор точки установки антенну От точки установки на спутнике требуется открытая проверка. Все спутники расположены в направлении с юго-запада на юго-восток. Кроме того, самые высокие спутники над горизонтом, угловые точки мест, расположенных непосредственно на юге, и азимуты спутников могут быть определены по соответствующей формуле*. Сигналу мешают препятствия (обычно дома или деревья) на линии связи. антенна И спутники. Вон, ее настройки Для вас должно быть предусмотрено легкодоступное место, что особенно важно в это время спутниковых антенн .

И недоступным для других, так что отключить его просто невозможно. К сожалению, акты вандализма все еще встречаются в связи с антенны

Соберите антенну 2. установка и монтаж

При сборке антенны В соответствии с инструкциями по установке. Прикрепите опору к выбранному месту. При установке на балконе или лоджии ограждение сверлится, а опоры крепятся обычными длинными шурупами. При установке на стену сверлятся отверстия и используются саморазрушающиеся анкерные болты. антенны Необходимо соблюдать особую осторожность, чтобы не повредить параболические зеркала. Отклонения от формы даже на несколько миллиметров приводят к заметному снижению уровня сигнала и ухудшению изображения. Также важно установить режущую часть конвертера точно в фокусе антенны । Положение конвертера обычно определяется конструкцией держателя, но допускает люфт в несколько сантиметров. Точное положение конвертера можно определить экспериментально, перемещая его в держателе при оценке качества изображения на экране. Это, конечно, возможно, если конвертер доступен после установки антенны На месте, а не «висит» в воздухе на расстоянии полутора метров от стены, с размытым вами зеркалом антенну । В этом случае можно использовать два метода. Вы можете узнать точное положение конвертера у продавца вашей системы или провести «тренировочную» установку в доступном месте и, чтобы определить точное положение конвертера, переставить его.

Наконец, в выбранном месте. антенны Иногда важна не только точная установка преобразователя в фокусе. антенны Но и правильное положение вокруг оси вращения преобразователя. Как правило, каждый преобразователь (относится к преобразователям в сочетании с поляром и излучением, используемым для установки антенну на спутнике) имеет метку «Top», связанную с положением встроенного поляризатора (соответствует вертикальной поляризации). Однако эта самая отметка должна учитывать только географическую долготу спутника. Когда вы устанавливаете спутников западнее или восточнее спутника, конвертер должен быть повернут в монтировке вокруг своей оси, разница между углом поворота конвертера в зависимости от широты и долготы установки и расположения спутника указана на графике из графика видно, что эффект заметнее на юге (чем ближе (ближе к экватору) вы находитесь и чем дальше от вас (под горизонтом) находится спутник. Обратите внимание, что для многих современных мощных.

, не слишком низко над горизонтом, этим эффектом можно пренебречь из-за запаса, обусловленного силой их знака. Однако если вы «ловите» на пределе возможностей вашей приемной системы, правильный угол поворота конвертера может внести существенный вклад в улучшение качества изображения. спутниковых Это правило не распространяется на преобразователи

сигнал с круговой поляризацией, например, на популярный пакет программ НТВ Плюс. На таких конвертерах нет никаких надписей, и вы можете установить их любым удобным способом. спутникового Обратите внимание, что при добавлении к аналоговой системе вы получаете

Телевизор является цифровым приемником, тогда ваш старый конвертер может не подойти. Конвертеры для цифрового телевидения отличаются большей стабильностью частоты кроссовера по сравнению со старыми моделями, предназначенными для приема аналоговых сигналов. Обычно они маркируются как «цифровые». Сейчас все выпускаемые конвертеры подходят для приема цифрового телевидения. Преобразователи без такой маркировки, выпущенные много лет назад, могут подходить для приема цифрового телевидения или не подходить. Если у вас есть такой конвертер, вы можете сначала попробовать получить цифровой сигнал для него. Если прием невозможен, необходимо заменить конвертер. 3.

3. размещение и регулировка азимутального угла антенны Отрегулируйте угол участка антенн Что легко сделать для центрофуса антенну Для этого можно использовать специальный угловой прибор или первичные приборы — отвес и транспортир. Затем окунитесь с компасом

в азимутальном направлении. антенны Обратите внимание, что точная начальная установка телесного угла для смещения антенна Это сложная задача. Тот факт, что смещение антенне Как вырезать из параболоида вращения немного от края его центра. Поэтому направление, совпадающее с осью вращения параболоида при смещении, равно антенны , Не зная его конструктивных параметров, практически невозможно определить для каждой конкретной конструкции смещения антенны Угол между его режущей плоскостью антенны И центробежная режущая плоскость антенне Направлены в одну и ту же точку Измерьте ее, когда закончите антенны Очень сложно, и обычно это можно выяснить только из документации производителя антенн . Можно приблизительно предположить, что на территории бывшего СССР обитает большинство полярных видов антенны Должен быть установлен так, чтобы плоскость зеркала среза спутников Был приблизительно вертикальным Факт в том, что углы квадрата для самых популярных антенн , которые разрешены в европейской части бывшего СССР, находятся в диапазоне 20-300 А характерные углы для смещения

, о котором мы говорили выше, относится к той же категории. к настройке Подготовка инструмента к установке Мы предполагаем, что уже собрали антенну, закрепили кронштейн на стене и подсоединили к нему антенну Антенна готова

Установку и настройку спутниковой антенны . Пусть идет и готовит кабель Для этого нам понадобятся нож и плоскогубцы Очистим верхний слой изоляции кабеля и под ним увидим экран из большого количества маленьких проволочек — согнем его над кабелем Очистим верхний слой изоляции кабеля и под ним увидим экран из большого количества маленьких проволочек — согнем его над кабелем В нижней части экрана увидим еще один экран из фольги — его нужно разрезать . Далее следует выделить нижний защитный слой, а под ним — жилу кабеля В нижней части экрана мы видим еще один экран из фольги — его нужно разрезать Далее следует выделить нижний защитный слой, под ним смотрим на сердечник кабеля Аккуратно очищаем его от верхней эмали ножом и надеваем Ф-кнопку Сердечник должен прилегать на 2-3 мм к краю Ф-кнопки Отрезаем лишний экран, который приклеен к нижней части Оклахомы Аккуратно очищаем (сердечник) от верхней эмали ножом и надеваем Ф-ку кабель готов и самостоятельно . Каждый комплект спутникового Вы можете доверить это нашим специалистам, а можете сами выполнить

Приобретенные у нас устройства поставляются с подробными инструкциями по установке, предназначенными для вашего региона спутниковой антенны

1. выберите место установки

2. Установка спутниковой антенны

Соберите спутниковую антенну Все спутники расположены по дуге с юго-запада на юго-восток Направление на спутник от точки установки можно посмотреть на этих картах (для нашего комплекта направление на спутник уже рассчитано и указано в сопроводительных документах) В направлении спутника не должно быть препятствий, в том числе деревьев Стекло также сильно снижает сигнал, поэтому установка на застекленных лоджиях недопустима

Прочно закрепите опорную стойку в выбранном месте в соответствии с инструкцией по монтажу, если она установлена на балконе или лоджии, перегородки крепятся сквозными болтами максимально возможного диаметра, если установлена на стене, сверлятся отверстия и используются дюбели для крепления строительных лесов или анкерные болты (Следует отметить, что анкерный болт диаметром более 10 мм может расколоть кирпич при затягивании. Поэтому они в основном используются для крепления к бетонной стене)).

Телевизор является цифровым приемником, тогда ваш старый конвертер может не подойти. Конвертеры для цифрового телевидения отличаются большей стабильностью частоты кроссовера по сравнению со старыми моделями, предназначенными для приема аналоговых сигналов. Обычно они маркируются как «цифровые». Сейчас все выпускаемые конвертеры подходят для приема цифрового телевидения. Преобразователи без такой маркировки, выпущенные много лет назад, могут подходить для приема цифрового телевидения или не подходить. Если у вас есть такой конвертер, вы можете сначала попробовать получить цифровой сигнал для него. Если прием невозможен, необходимо заменить конвертер. 3.

3. установить высоту и азимут антенн Установка угла возвышения над горизонтом (угол возвышения) для прямой фокусировки и смещения антенны Сделайте перерыв Прямая фокусировка антенны Это те, которые имеют правильный фокус в середине, когда прямой фокус является антенну Отрежьте верхнюю часть и используйте ее только так, как показано на правом рисунке, тогда мы получим смещение настройка Где фокус находится не в центре, а смещен (поэтому от слова смещение кажется, что смотришь не на спутник, а на горизонт, иногда даже на землю, поэтому антенн Угол возвышения для прямой фокусировки антенны Простой — подойдет транспортир и отвес (лучше использовать угломер для смещения антенны . Для разных антенн Когда вы устанавливаете угол возвышения, вы должны вычесть из него «угол смещения». на антенну Он зависит от размера сечения параболы и приведен в паспорте антенн . Например, для популярных то антенна Супрал STV-0.91 1 Угол наклона составляет 26.6 градусов, поэтому если угол возвышения спутника составляет, скажем, 25 градусов антенны Только 1,6 градуса поворачиваются почти вертикально при наклоне назад Насколько правильно вы установили наклон. антенны Если у вас нет угломера, то настроить спутник так, чтобы угол наклона был установлен точно, будет не так просто. антенны С помощью отвеса установите расстояние ⑦, равное произведению максимального диаметра, как показано на следующем рисунке. антенны синус D и желаемый угол наклона S = D * sin (угол смещения угла видимости спутника.

Вместо отвеса можно измерить расстояние до стены с помощью рулетки В инструкции к нашему комплекту эти значения уже указаны антенну

4. Подключение спутниковой антенны к ресиверу

Настройка азимута производится компасом с учетом магнитного склонения в непосредственной близости от вас Обратите внимание, что большинство программ расчета (одинаковая ориентация спутниковой антенны) не учитывают величину магнитного склонения, которая может достигать 10 градусов (Это уже учтено в инструкции по установке нашего комплекта). Компас может врать, если рядом есть железные конструкции (чего нельзя избежать в доме из плит В этом случае азимут устанавливается по направлению солнца Вычислив время, в которое солнце пересекает меридиан спутника с помощью юстировки антенны (или взять эти данные из инструкции в нашем комплекте), проведите линию тени от вертикально расположенной рейки В этот момент необходимо направлять в эту сторону

5. Настройка спутниковой антенны

Далее подключаем конвертер ко входу приемника ⑦ Для подключения разрезаем кабель, как показано на рисунке, следя за тем, чтобы волоски оплетки не закрывали центральную жилу кабеля Обмотайте F-разъемы Чтобы разъем не соскальзывал со временем, его можно укрепить сверху изоляционной лентой для настройки спутниковых антенн Если у вас нет специального оборудования антенны , должно быть антенну ТВ-приемник (Или если невозможно держать помощника с телефоном рядом с телевизором)). Все наши комплекты уже готовы для нужных вам каналов, вам нужно только немного подкорректировать вы самостоятельно Перед появлением изображения, если антенны Настройте приемник, установите необходимые параметры (более подробно об этом будет рассказано в другой статье) Затяните винты, фиксирующие механизм антенна Горизонтально так, чтобы антенны Перемещение по горизонтали с небольшим усилием, сильнее затяните винты регулировки наклона антенну . Затем осторожно повернитесь антенны Горизонтально, пока не появится изображение Если изображение не появляется, значит, вы не очень точно определили угол наклона антенну . Проверьте и при необходимости измените его на 1-2 градуса, а затем попробуйте поехать снова. антенны В горизонтальном направлении И так далее до появления изображения Затем переключите приемник в режим измерения качества сигнала (через меню, согласно инструкции тюнера или просто нажав кнопку info на пульте дистанционного управления на многих тюнерах) антенны закончена

высоты и азимута, достигают максимальной шкалы качества сигнала. На последнем этапе не забудьте крепко затянуть все винты. Установка самостоятельно * Если у вас нет времени спутниковых антенн нам

Вы можете заказать установку

Конечно, можно вызвать специалистов, и за хорошие деньги они все сделают.

Но, друзья, любитель спутникового телевидения для творческого удовлетворения должен уметь все делать сам.

Любой навык добавит уважения … Я могу это сделать, и я это сделал! настройка спутниковой антенны .

И поэтому мы будем развивать эту тему, 150 спутников Сегодня существует более спутниковое На геостационарной орбите вокруг Земли, передавая в цифровом формате

Телевидение, радио, интернет.

На самом деле их гораздо больше, шпионских программ, предназначенных только для общения, о которых знает только тот, кто запустил и установил эту начинку.

Они летают, ну, пусть кусок железа летает X…. один! 😉 для спутникового приема на вашу антенну Каждый спутник имеет на борту определенное количество транспондеров, работающих на разных частотах. Откуда вы знаете все.

Существует C-диапазон, Ku-диапазон и Ka-диапазон.

Так что же делать с «SI, Ku, Ka», если я не могу найти спутник?

Обратите внимание, что все доступные спутники, находящиеся на своих орбитах вместе, не могут быть установлены и отображены по причине … спутниковой антенны Он может ударить так, что в вашем регионе, где вы устанавливаете.

ну, он не попадает в зону покрытия этого спутника.

Поэтому с самого начала нужно будет решить, что и где.

Для начала необходимо решить, на какой спутник вы собираетесь настроить свою антенну и какие частоты транспондера с ним связаны. Как узнать, какие спутники вообще существуют? Посмотрите на таблицу ниже, и вы найдете там подходящий спутник. антенну Но нам нужно утвердиться

И хороший канал поможет нам в этом.

Ориентация спутниковой антенны спутниковой антенны Он предназначен для расчета углов, необходимых для установки

. Для каждого спутника рассчитываются азимут и высота (эшелон). антенны , а какие нет.

Основным отличием от аналогичных программ является возможность одновременного расчета всех спутников. Это дает четкое представление о том, какие спутники физически видны с места установки. антенны Следует отметить, что расчеты в данной программе производятся теоретически, по формулам и в реальных условиях при монтаже.

Необходимо учитывать множество других факторов, таких как различные препятствия (здания, деревья), рельеф местности, высота, направленность транспондера, поляризация и т.д.

Тем не менее, вы можете использовать эту программу для точной оценки ситуации.

Полученный расчет можно сохранить в текстовом файле, скопировать в буфер обмена Windows или сразу вывести на принтер. Можно запомнить список мест, для которых были произведены расчеты. Далее вам не нужно снова вводить координаты этих мест, а просто выбрать их из таблицы. спутниковой антенны Вы должны начать работу с программой с ввода географических координат вашей точки установки

. Это можно сделать в GOOGLE Maps. Если вы знаете координаты, просто введите их в поле поиска

Способ получения координат в новых и классических Google Maps отличается. Также обратите внимание, что вы не можете определить местоположение координат с помощью смартфона или планшета. Новый интерфейс

Щелкните правой кнопкой мыши на нужной области карты. Выберите пункты меню, что здесь находится? Под строкой поиска появится окно с координатами.

Классический интерфейс

Откройте Google Maps. Щелкните правой кнопкой мыши на нужной области карты. Выберите пункты меню, что здесь находится? Координаты отображаются в строке поиска (в верхней части страницы)

И вот вы успешно нашли свои координаты. антенны Затем введите свои координаты в разделе «Координаты места установки».

«। Северная широта — «n», южная широта — «S.» Аналогично восточная долгота — «E», западная долгота — «W». После ввода координат вы получите расчет углов для всех спутников одновременно в таблице слева. антенны Рассчитывается азимут и угол подъема

(Угол места.) Полученный азимут — это направление на спутник от направления на север.

Угол места — это угол (в градусах) между спутником и направлением сигнала от касательной плоскости к земной поверхности в точке приема.

Если угол места отрицательный, то спутник скрыт за горизонтом и сигнал от него в принципе невозможен Таким образом, спутники теоретически видны с вашей точки наблюдения, где угол места имеет положительное значение антенны Если вы знаете азимут, вы можете быстро сориентироваться и определить направление на спутник, определить препятствия на пути к направлению

дом, деревья).

Как упоминалось выше, программа работает с абсолютными значениями и рассчитывает все по формулам, поэтому полученный азимут — это угол относительно абсолютного севера, а не то, что может показать ваш компас, потому что

Однако компас не очень постоянен, особенно в городских условиях лучше ориентироваться по солнцу 🙂

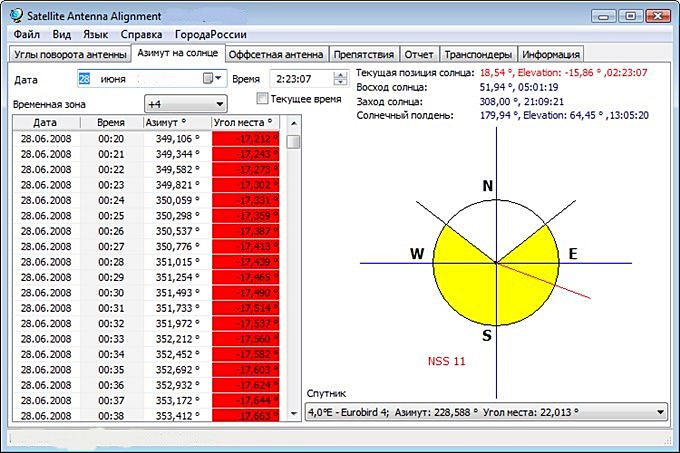

Кроме того, в программе есть расчет азимута по солнцу, и теперь вы можете обойтись без компаса!

Расчет выполняется для точки, географические координаты которой можно определить для расчета азимутов для спутников Высота над уровнем моря с 0 м Можно указать дату (по умолчанию используется текущая дата) и рассчитать движение солнца с дискретностью в одну минуту

Результаты вычислений показаны в таблице слева для солнца, вычисляются как азимут, так и угол места в данный момент времени антенны Это дает вам возможность при установке антенну .

Сначала обойдитесь без компаса, определите азимут нужного вам спутника, затем рассчитайте азимут солнца в тот день, когда вы планируете его установить антенну Найдите оптимальный азимут на спутник в таблице азимутов, и вы получите время (и дату), когда солнце будет находиться точно на одной линии со спутником в нужное время. мы поворачиваемся назад

На солнце азимут солнца совпадает с азимутом спутника в этот момент антенну Или просто отметьте эту позицию,

Повернуть позже При расчете не забудьте указать свой временной регион (от Гринвича до Москвы +3 часа

Кроме того, программа рассчитывает азимут восхода и захода солнца, а также время и угол места, где солнце указывает строго на юг

Программа не учитывает переход на летнее время! Поэтому к результатам расчета азимута на солнце для перехода на летнее время необходимо прибавить +1 час

Программа рисует простую схему, показывающую края горизонта Желтая зона обозначает светлое время суток, восточная часть — восход, западная — солнце На этой же схеме можно схематично показать направление на нужный вам спутник

Выберите спутник из выпадающего списка. Это направление (азимут) нарисовано красной линией. Если угол местоположения для спутника отрицательный, красная линия не рисуется (спутник не виден). спутниковые антенны . Такая антенна В настоящее время смещение

Строгое стояние уже имеет некоторое угловое увеличение ( антенны Вы можете ввести размеры вашего смещения антенны (высота и ширина), и программа рассчитает точный угол подъема для него для антенн । Расчет производится только антенны Какая высота имеет большие размеры ширины

Введите в миллиметрах антенну Здесь также показан угол, под которым нужно поднять выбранный спутник, и угол, под которым его фактически нужно установить

(В градусах от земной плоскости)

Источник: https://www.cssapemaster.ru/samostojatelnaja-nastrojka-sputnikovoj-antenny

Top
