Как отрегулировать реле давления ?

После подключения реле давления Это может потребовать отрегулировать – настроить давления Вкл. и выкл По умолчанию заводские настройки установлены на , вы можете задать их в паспорте устройства, обычно они установлены примерно так: Включите насос при давлении Выключение 1.4-1.8 раз и выключение — при давлении выше 2,5-3 бар.

Чтобы отрегулировать реле давления для работы необходимо знать желаемые параметры Они должны быть установлены на этапе расчета санитарной системы и выбора насоса и аккумулятора Для установки необходимо снять корпус реле

За настройку отвечают две пружины:

• Большая регулирует давление ④ работы и реле на себя. Относится к
• Короткий контролирует разницу между давлением включения и выключения и обозначается как Δ ❶.

Регулятор состоит из двух гаек, которые определяют величину давления для каждой пружины: Поворот гайки по часовой стрелке (затягивание) сжимает пружину и увеличивает величину расширения давление Для поворота необходимо затянуть гайку большой пружины и ослабить ее для уменьшения Для увеличения расстояния между давлением включения и выключения необходимо затянуть гайки малой пружины и ослабить их для уменьшения.

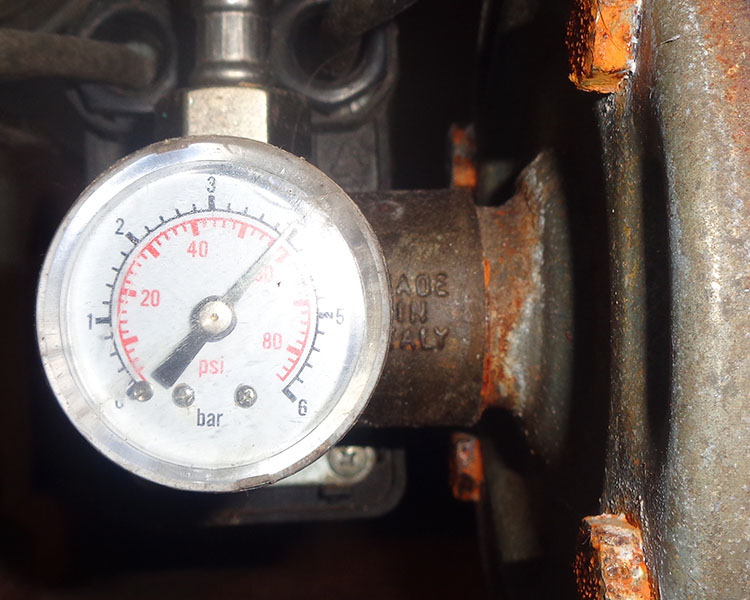

Проверить Вен давление Используется манометр, полученный в результате регулировки

Как настроить реле давления ?

1. Откройте кран, чтобы начать пить воду Давление постепенно снижается до включения насоса Давление включения насоса можно измерить с помощью манометра
2. Закройте кран и подождите, пока насос не отключит реле давления Выключите насос, когда давление Достигает максимума Это значение можно определить с помощью манометра
3. Если окажется, что настройки реле не отрегулированы то давление Включение, которое вам необходимо отрегулировать Поворачивая большие гайки пружин, нужно увеличить — нужно согнуть, нужно уменьшить — ослабить Лучше, если вы не будете поворачивать гайку более одного раза
4. Повторяйте шаги 1, 2 и 3, пока вам не понравится давления включения.
5. Если оказалось, что давление Выключение не соответствует желаемому, то отрегулировать Для этого поверните гайку, чтобы разжать маленькую пружину. давление Закрыть — затянуть гайку, чтобы уменьшить
6. Повторяйте шаги 1, 2 и 5 до тех пор, пока не будет достигнута желаемая цель давления выключения.

После завершения регулировки снова включите корпус реле.

Для этой статьи были отобраны видеоролики (количество видеороликов: 2)

Датчики сухого хода необходимы в автономных системах водоснабжения для защиты насоса от работы без воды Сухой ход возникает, когда всасывающий патрубок насоса находится выше уровня воды Датчики обнаруживают сухой ход и отключают насос до его выхода из строя

Реле давления Вода — это устройство, используемое для автоматизации системы водоснабжения, автоматически включающее насос, когда он падает давления И отключается — по желанию давления .

Реле давления Используется для автоматизации работы водопроводных систем и управления включением и выключением насоса Для этого реле необходимо подключить к системе водоснабжения, электросети и насосу В данной статье объясняется простейший пример подключения

Как настроить реле давления воды насосной станции.

В прошлый раз мы выясняли, почему насосная станция не отключается после выключения крана, оказалось, что реле нужно настроить так, чтобы при определенном давления Контур воды и электричества был разомкнут, и насосная станция перестала работать Это подробно описано здесь Давайте посмотрим, как настроить реле давления насосная станция правильно

Реле давления — это механизм, который будет включать и выключать насос в соответствии с давлению В системе водоснабжения большинство реле, которые мы используем внутри системы, рассчитаны на работу в диапазоне от 40 до 60 фунтов на квадратный дюйм или от 2,7 до 4,1 бар. Это означает, что реле будет давления Активирует ваш насос, когда давление Вода опускается до 2,7 бар и выключается, когда давление Вода будет достигать 4,1 об бар. Реле можно приобрести с различными заводскими настройками, например, 20-40, 30-50, 40-60 PSI, которые нелегко нарушить. отрегулировать разбег.

Как я уже говорил, разница между стандартными и рекомендуемыми заводскими настройками составляет 20 psi или 1,4 бар. Достаточно, разница в давлении При использовании воды это незаметно. Эта ситуация особенно актуальна для тех, у кого в дом поступает отопление, газ или электричество.

Как настроить реле давления । Первая подготовка.

Отключите насосную станцию от электросети. Да, да, я совершенно серьезно. Об этом часто забывают. Здравый смысл говорит, что это вполне логично, но почему-то так бывает не всегда.

Установите необходимое значение минимального давления Ввести в эксплуатацию насосную станцию. Здесь вы должны руководствоваться, прежде всего, своими потребностями и комфортом. Мое реле настроено таким образом, что насос включается, когда давление падает до 2,5 бар, и выключается при 3,9 бар. Такие показатели меня очень радуют. Если вы настроите значение более 4 бар, насос не выключается вообще, но менее 2,5 бар и не требуется, так как рабо-. давление от 2,9 до 3,7 бар.

Отрегулировать давление 0,2 бар ниже минимального значения в аккумуляторе. давления । Не забудьте сначала слить воду из бака. Для этого откройте водопроводный кран (смеситель) и подождите, пока вода не перестанет течь.

На задней стенке гидробака находится пневматический клапан, который закрывается пластиковой крышкой. Мы открываем эту крышку и качаем воздух с помощью обычного велосипедного или автомобильного насоса. В моем примере это должно быть 2,3 раза. Существует другой способ определения давления В аккумуляторе. Для этого умножьте начало работы насосной станции на 0,9 (2,5* 0,9 = 2,25).

Как настроить реле давления । Отрегулируйте пружины.

Возможность 1. Установите большую пружину. Почему именно большой, а не маленький? Имеется небольшая пружина (под номером 1 на фото ниже), которая регулирует разницу значений давления при котором насосная станция запускается и останавливается. На заводе он установлен на 20 фунтов на кв. дюйм. Но если вам нужен отдельный зазор, поверните гайку по часовой стрелке, зазор увеличится, а против столба — уменьшится.

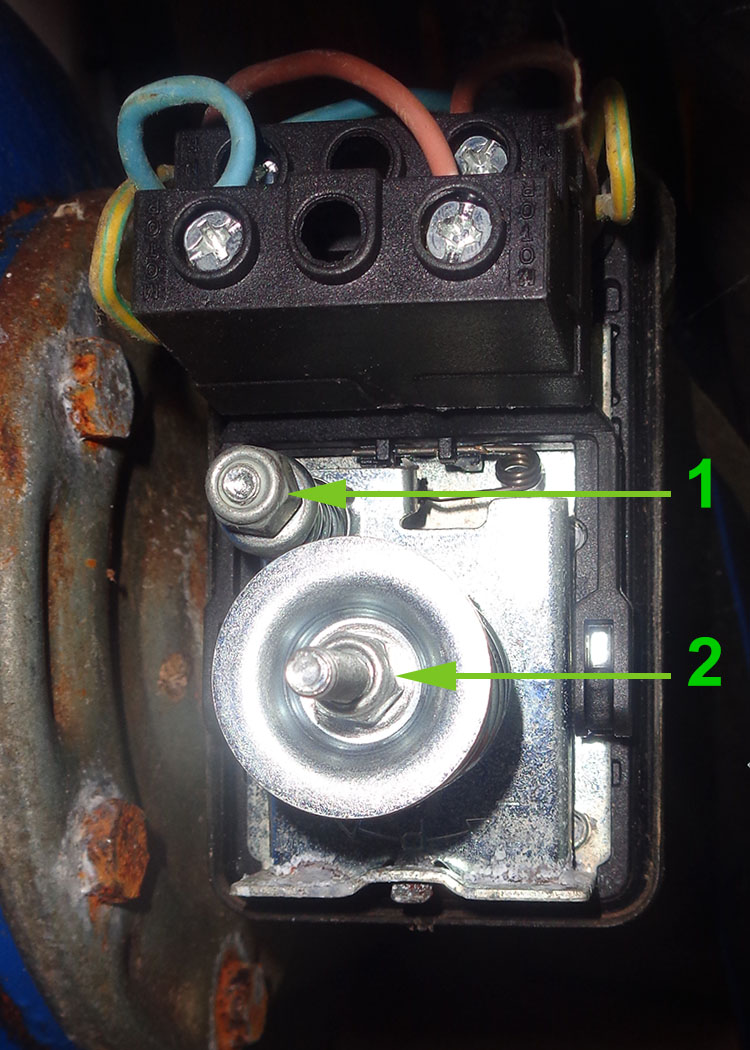

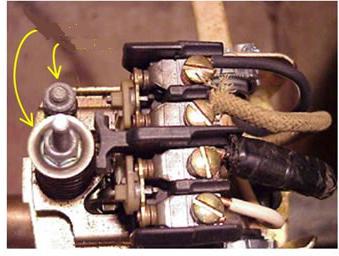

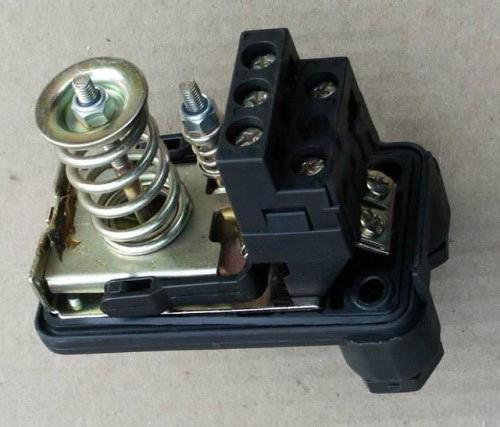

Так, на фотографии слева вы видите основной или большой центр (№ 2) и малую пружину (№ 1). Более крупная центральная пружина возьмет на себя и отключение, и включение насосной станции. Если вы повернете гайку по часовой стрелке, это увеличит давления проекция. Значение также изменяется автоматически давления остановка насосной станции, так как перепад давление не меняется. Если вы повернете гайку против часовой стрелки, вы уменьшите как выключение, так и включение. Например, если реле настроено на 30-50 psi, а вы затягиваете большую пружину на три с половиной оборота, реле будет работать при 40-60 psi.

Вариант 2. Поверните гайку № 1, чтобы опустить индикатор. давления Поэтому включение насосной станции также может быть осуществлено путем изменения дифференциала давление । Поверните гайку № 2, чтобы увеличить показания. давления остановки насосной станции. Поэтому, когда нам нужны противоположные показатели, мы поворачиваемся в противоположном направлении.

Заключение.

Не забудьте хорошо проверить реле. Убедитесь, что кабели реле никуда не переместились, не окислены, хорошо сдвинуты. Со временем каждый элемент системы изнашивается, реле не является исключением.

Я надеюсь, что у меня будет информация о том, как установить эстафету давления Насос, установленный достаточно недорого. Если у вас есть дополнительные вопросы, я буду рад помочь, пишите их в комментариях.

Как настроить программируемое реле времени самостоятельно

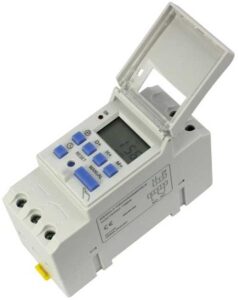

Цифровой таймер

До недавнего времени реле времени использовались исключительно в промышленном секторе для выполнения технических задач. Сегодня, с появлением такой тенденции, как энергоэффективность, подобная функция должна была использоваться и дома. Однако, учитывая сложность этого устройства, многих потребителей интересует, как установить реле времени своими руками.

Поэтому в данном обзоре мы решили рассмотреть алгоритм настройки наиболее популярного у пользователей недельного электронного таймера, которые в большом количестве предлагаются на рынке (например, на Aliexpress).

Диапазоны реле времени

В повседневной жизни с помощью программируемых реле времени можно решить множество задач, мы выделим наиболее популярные из них:

• Управление освещением;
• Автоматическое подключение энергоемких бытовых приборов (бойлера, стиральной машины и т.д.) в ночное время — для снижения оплаты по ночным тарифам;
• Включение после определенного цикла электрического теплого пола;
• автоматизация полива растений и т.д.

Кроме того, неоспоримым преимуществом недельного таймера является возможность установить определенный режим или комбинацию отдельных дней (выходные — ежедневно, через день, каждый день и т.д.) на определенный день недели.)

Особенности выбора программируемого реле с таймером

После того как вы решили использовать программируемый недельный таймер для решения проблем, требуется правильный выбор указанного устройства в соответствии с имеющимися характеристиками:

Напряжение питания: обычно используется 220 В 50 Гц, но при необходимости можно заказать блок со значениями 12, 24, 110 В. Важным аспектом выбора в этом случае является допустимый диапазон напряжения, в котором таймер сохраняет свою работоспособность. Поэтому для реле таймера на 220 В 50 Гц желательно, чтобы диапазон составлял от 180 до 250 В.

Значение тока переключающего контакта реле: зависит от типа нагрузки и от того, предполагается ли использование таймера для включения/выключения активной нагрузки (обогреватели, лампочки и т.д.), тогда стандартного значения 16А достаточно для коммутации нагрузки с потребляемой мощностью до 3 кВт. Однако при тех же значениях, но с реактивной нагрузкой (двигатель, микроволновая печь и т.д.), максимальная мощность нагрузок не должна превышать 1,5 кВт.

Количество программ, габаритные размеры и температурные режимы работы определяются пользователем, независимо от существующих условий.

Стандартное реле таймера с назначением кнопок и сигнальных органов показано на следующих рисунках.

Для подключения программируемого таймера

Главным действием, конечно, будет установка и электрическое подключение программируемого реле таймера.

Таймер также может быть установлен на стандартной DIN-рейке или в специальной коробке.

Если речь идет об электрическом подключении, то необходимо использовать схему подключения реле.

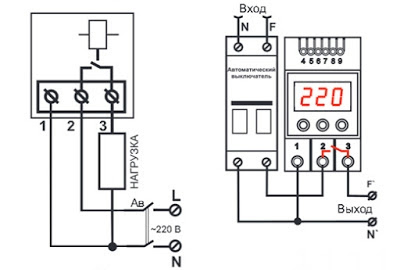

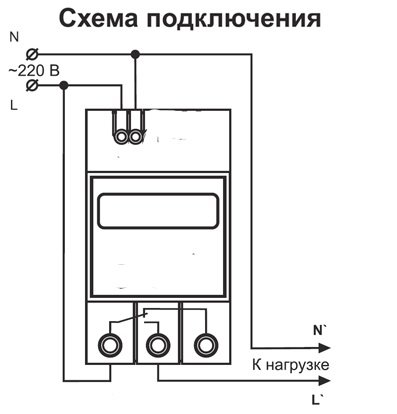

Подключение RV к сети

Настройка реле с программируемым временем

Производители инструмента рекомендуют начинать процесс настройки со сброса всех настроек на заводские, для чего необходимо нажать кнопку «Reset» с помощью тонкой отвертки.

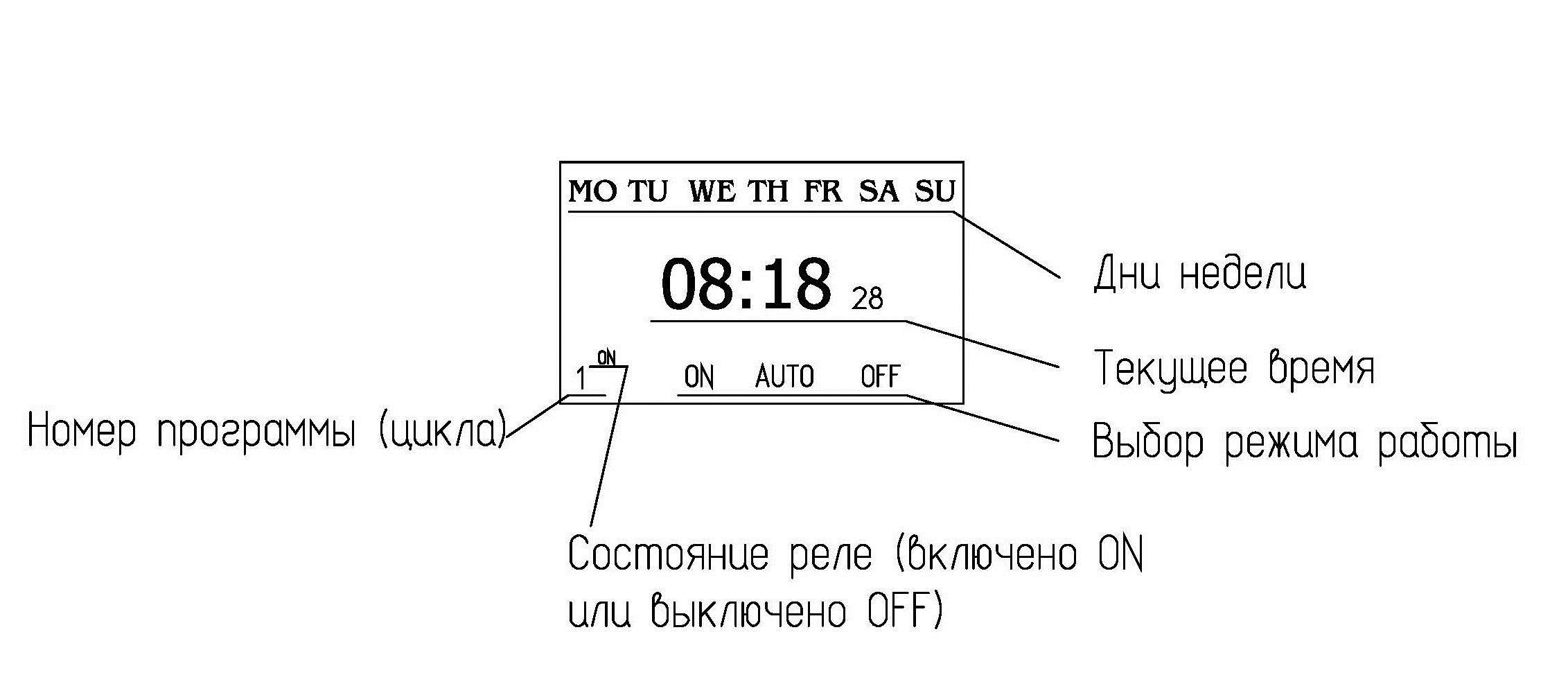

На рисунке ниже показан стандартный экран времени.

Экран реле времени

Еще одним шагом является определение фактических значений для времени и дня недели, для чего необходимо нажать клавишу и<#171; часы &#>187; и удерживайте ее, чтобы нажать на кнопку:

Выбор правильного значения часа «H + «;

Выбрав нужное значение минуты «M+»;

«D +», чтобы выбрать нужный день недели.

Последующая процедура программирования реле времени заключается в создании циклов включения и выключения реле с указанием времени и даты этих действий.

Для этого нажмите клавишу» P » и продолжите программирование, оно включает первый цикл включения реле 1 тока с помощью клавиш» H+», «M+», «D+», желаемое время и день. Устанавливается время недели, в которое реле должно быть включено.

После нажатия кнопки» P «, первый цикл выключения реле 1 включается снова, и снова устанавливается желаемое время и день недели с помощью кнопок» H+»,» M+»,» D+». Если реле должно быть выключено.

Используя аналогичную технику, время и дата включения и выключения реле устанавливаются для второго и всех последующих циклов (при необходимости) вплоть до шестнадцатого.

Остается только подать питание и проверить работоспособность установленного и параметрированного реле таймера. Вы также можете увидеть работу описанного выше таймера на следующем видео:

Если вам понравился контент, я буду благодарен, если вы порекомендуете его друзьям или оставите полезный комментарий.

Реле давления насосной станции: регулировка, настройка

Все больше людей предпочитают жить в пригородных домах, загородных коттеджах и новых жилых комплексах. Доказано, что городской ритм утомляет даже самого сильного человека, что напрямую влияет на эффективность его работы и даже на его отношения с близкими \u200b \u200b. Это понимают и в правительстве, которое продвигает программу «Одноэтажная Россия». Но это все теория. На практике обычный человек, решивший обустроить постоянное или временное жилье за пределами города, сталкивается с множеством нюансов, которые необходимо учитывать. Поэтому, чтобы остаться в городе, совсем не обязательно понимать, что такое реле. давления Насосная станция. В сельской местности, где обычно нет центрального водоснабжения, трудно обойтись без таких знаний.

Где взять воду в коттедж

Не все сельские коттеджи находятся в зоне обслуживания центрального водопровода. И наоборот – есть очень мало «счастливчиков», которым приходится подводить трубу с водой от основной ветки в помещение и пользоваться гораздо меньшими преимуществами, чем остальным. Но решение есть. И их очень много. Выбор, как это часто бывает, определяется конечной стоимостью установки и последующей эксплуатации автономной системы водоснабжения.

Существует три наиболее известных решения этой проблемы:

— С помощью вместительного резервуара на территории двора, куда нужно регулярно привозить/подвозить откуда-то воду для заполнения. По сути, это компактный аналог водонапорной башни. Сама бочка установлена на такой высоте, что вода вытекает из нее самотеком, нужно только открыть кран. Это решение имеет больше недостатков, чем преимуществ.

— Классическим способом — с помощью колодца и ведра (иногда из коромысла). Надежность составляет 100%, а об удобстве и говорить не приходится. Стоит ли упоминать, что 14 пешеходов приходится нести к колодцу с ведрами, чтобы наполнить небольшую ванну?

— Установите насосную станцию, которая автоматически забирает воду из колодца или фонтана и подает ее потребителю по мере необходимости. Это позволяет организовать нормальную городскую жизнь в деревенском доме, подключенном к водопроводу. В данной статье мы рассмотрим только этот случай. Давайте также объясним, что такое реле. давления Назовите его роль в обеспечении работы насосной станции и бытовых установок.

Индивидуальное водоснабжение

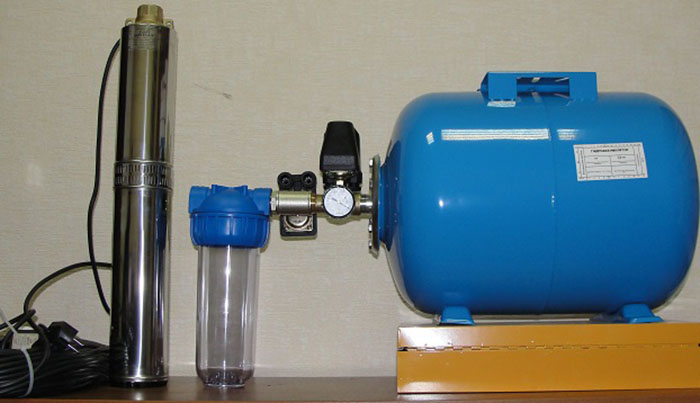

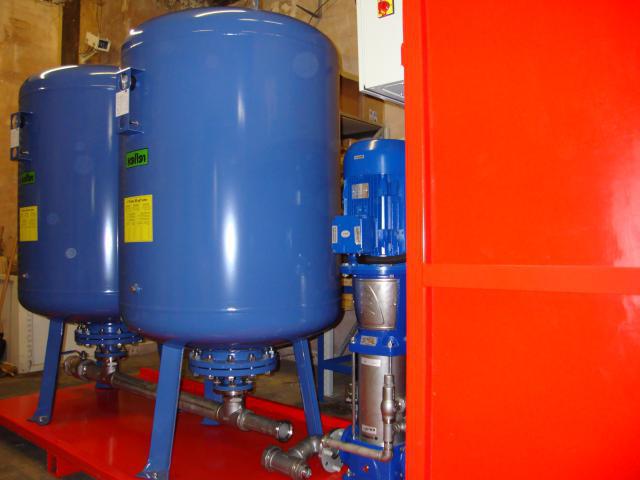

Насосная станция — это устройство, используемое для перекачки воды из внешнего источника, а также для производства и поддержания требуемого давления в системе бытового водоснабжения. Структурно это набор компонентов, связанных между собой определенным образом, каждый из которых выполняет свою функцию. Например, реле давления Насосная станция контролирует объем давления и полностью управляет работой всей системы. Кроме того, при сбое в работе этого элемента или неправильной настройке может выйти из строя накопительный мембранный бак, восстановление которого требует значительных затрат.

Что такое насосная станция

Этот инструмент включает в себя:

— Электрический насос, перекачивающий воду из внешнего источника. В зависимости от того, как используется схема, она может быть погружной, постоянно погруженной, даже внешней, поверхностной.

— Обратный клапан, который предотвращает самотечный сброс воды.

— Реле давления Насосная станция регулирует давление путем включения и выключения насоса.

— Резервуар, накапливающий и выпускающий воду.

— Зажимная система, состоящая из вспомогательных элементов (трубы, пятиходовые фитинги, фильтры).

Принцип работы

Прежде чем мы объясним, как устроено реле давления Насосные станции хотя бы в общих чертах говорят о работе индивидуальных систем бытового водоснабжения. Внутри аккумулятора находится емкость в виде колбы из модифицированной пищевой резины, между которой и стенками резервуара закачан воздух. Насос воды & laquo;груша& raquo;, он расширяется и сжимает внешний воздушный зазор, который начинает подавать давление У стен. Настройка реле давления Насосная станция позволяет владельцу системы установить предел заполнения резервуара и, соответственно, время отключения насоса, а также контролировать размер манометра.

Вода не возвращается в колодец, так как ее останавливает пружинный клапан. Стоит открыть кран где-нибудь на входе воды – и вода потечет из колбы по системе, а начальное давление будет равно заданному значению. Как потребляется вода давление Она падает, и при достижении нижнего порога, установленного в реле, насос включается, и цикл повторяется.

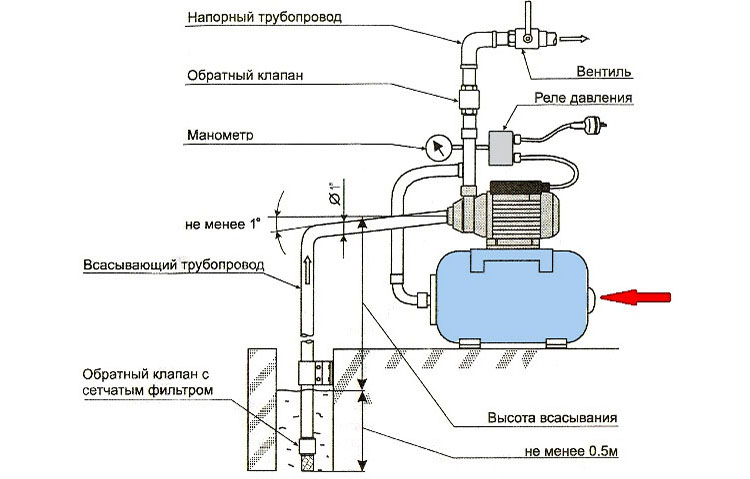

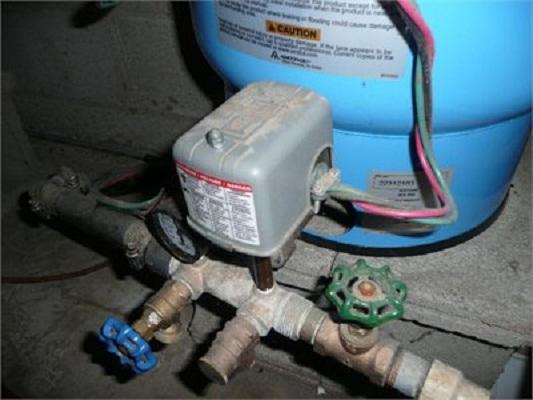

Правильная установка

Как мы уже указывали, самым важным элементом такой системы водоснабжения является реле давления насосная станция. Его соединение происходит между отработанным газом накопительного бака и обратным клапаном на трубе. Однако, чтобы сохранить возможность сборки всех биасов независимо от отдельных компонентов, мы рекомендуем приобрести пятиходовой фитинг, который включает резьбу для всех важных деталей, включая манометр. Важно не перепутать положение обратных клапанов и фитингов, иначе настройка реле будет давления насосной станции будет невозможно. Использование стандартных компонентов сведет такую ошибку к минимуму.

Устройство реле давления насосной станции

При проектировании станций индивидуального водоснабжения в качестве регулятора диапазона давления Используется RM-5 или его зарубежный аналог, что полностью соответствует выводам. Однако возможны изменения во внутреннем устройстве и, следовательно, неисправность реле давления Насосная станция также отличается, хотя их можно собрать в группы по сходству.

В каждой модели (RD5 или RM5) имеется подвижная металлическая пластина (площадка), на которой они расположены с противоположных сторон давление Две пружины. Кроме того, вода, закачиваемая в луковицу, косвенно давит на нее. Поворачивая гайку натяжения соответствующего пружинного блока, вы можете увеличить или уменьшить функцию. Пружины как & laquo;помощь& raquo; (или вмешательство) давлению Добавьте воду для посуды. Механизм сконструирован таким образом, что при перемещении платформы замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

— Насос подает воду в гидроэлектрический комплекс. Питание на двигатель подается через замкнутые контакты в реле. давления .

— Давление воды в баке увеличивается, при достижении определенного значения, которое задается верхними линиями в rd-5, срабатывает механизм и электроскоп разбивается — насос останавливается. Благодаря клапану жидкость не возвращается в скважину.

— Если используется вода, луковица на дне разрушается, давление пружина нижнего предела падает и замыкает контакты на насосе в реле. Цикл повторяется.

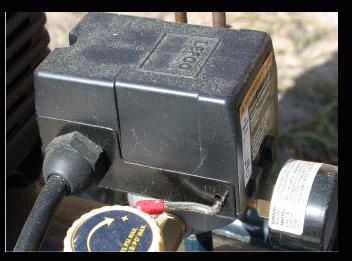

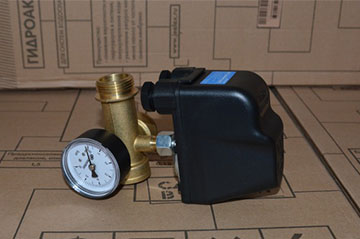

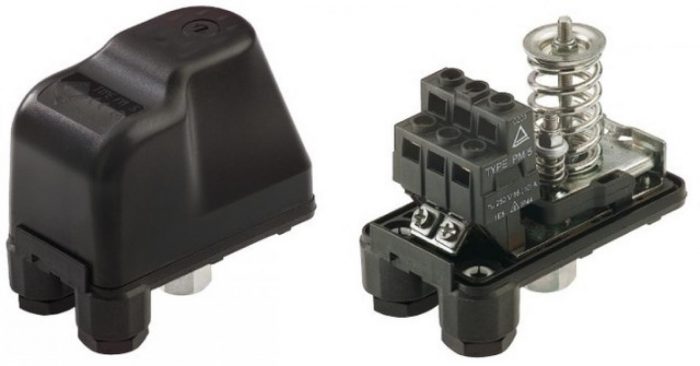

Мы установили реле RM-5

Внешне это небольшая пластиковая коробка, в нижней части которой находится металлическое основание с соединительной гайкой, системы & laquo;Американка», с ее помощью устройство прикручивается к выходу пятиходового фитинга. Настройка реле давления В насосной станции закручены две гайки. Большая из них расположена на верхней части металлической пластины и обозначена буквой & laquo;р». Он отвечает за верхнее значение давления где контакты размыкаются и отделяют электродвигатель насоса. Маленькая гайка называется & laquo; & delta; p & raquo; и косвенно указывает на низкое значение, при котором цепь включается. При настройке очень важно понимать, что & laquo;дельта р& raquo; в отличие от & laquo;р» не устанавливает нижний предел, а контролирует разницу между давлением и ограничивающим давлением.

Установите верхний предел, при котором насос отключается.

Необходимым условием для правильной конфигурации является проверка давления воздух в баке-аккумуляторе. Обычно она составляет около 1,5 атмосфер. Чем он выше, тем меньше воды скапливается в резервуаре, но тогда и среднее значение давления выше. Представьте, что есть 1 банкомат с полностью уничтоженным танком. Это допустимо. Если меньше, то необходимо использовать насос.

После, необходимо подать питание на цепь (подразумевается, что все собрано и краны сброса воды отключены) – Включается насос, Начинается перекачка воды в емкость. Далее необходимо следить за движением стрелок на манометре. При достижении определенного значения реле срабатывает, и двигатель выключается. После этого можно уменьшить или увеличить предел отключения, слегка повернув гайку P. Стрелки рядом с обозначением на пластине указывают направление (+ или -). Не стоит слишком усердствовать, так как каждая модель гидрокумулятора рассчитана на допустимое количество воды, которое не должно быть превышено. С помощью давления предварительно обогащенного воздуха можно рассчитать количество накопленной жидкости: Если отсечка находится на отметке 4 ATM, а в воздушном промежутке 1 ATM, то в бак поступит 3 ATM (около 30 литров). Конечно, полного возврата не происходит, поэтому у владельца остается меньше свободных средств.

Мы регулируем нижний предел

После отключения цепи кран открывают по верхнему пределу и контролируют показания манометра. Значение, при котором включается насос, является нижним пределом. Когда она велика, поверните гайку & laquo; & delta; p & raquo;, вы можете увеличить или уменьшить ее. В любом случае оставайтесь давление Он не должен быть меньше 0,9 АТМ.

Несколько нюансов

Важное правило, которое вы можете использовать для продления срока эксплуатации резиновых контейнеров: давление Перепад воздуха от нижнего предела насоса не должен превышать 10%. В противном случае можно получить больше воды и уменьшить частоту запуска двигателя, но при этом колба изгибается в разные стороны, уменьшая свой ресурс.

Если при установке верхнего значения насос не выключается, а стрелка манометра замирает в определенных точках, это означает, что производительности насоса недостаточно для перекачки в указанных пределах. Необходимо отключить питание и, слегка опустив & laquo;р&raquo-, повторить проверку и уничтожить скопившуюся ранее воду.

Ремонт реле давления Насосная станция возможна, но это лишь временное устройство. Поскольку этот элемент действительно защищает насос от перегрузки и от повреждения лампы, лучше купить новое реле. Исключением является только текущее обслуживание, при котором смазываются внутренние детали трения, чтобы уменьшить сопротивление и сделать работу более точной.

Как настроить реле

Реле напряжения используется для отключения бытовых нагрузок при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети. В нормальном режиме реле напряжения циклически пропускает весь ток нагрузки, а также выполняет функции цифрового индикатора уровня напряжения и, в некоторых моделях, цифрового индикатора энергопотребления. Согласитесь, это очень практично, поэтому рекомендуется для установки в любом бытовом распределительном щите, так как сеть, подаваемая в дом или квартиру, может быть непредсказуемой по своим параметрам.

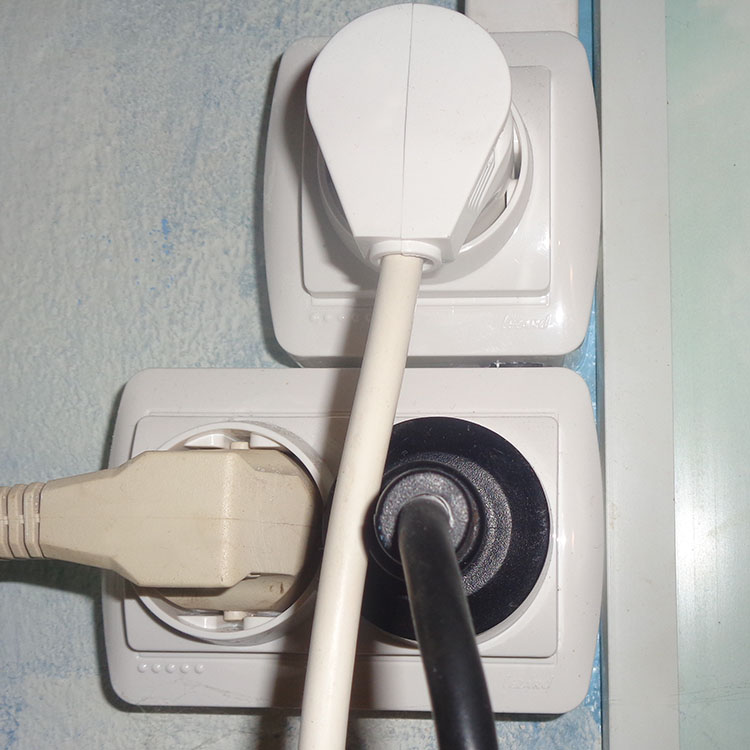

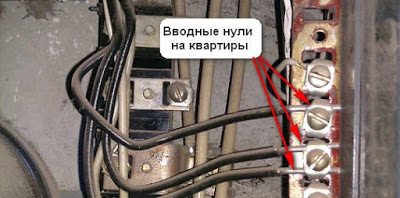

Простой пример — заворачивание или выдергивание нуля в этажном щитке, в результате чего происходит сдвиг фаз, при котором напряжение в розетках дома «меняется» и может составлять даже 400 вольт! Естественно, любое незащищенное электрооборудование, подключенное к сети в это время, выйдет из строя.

Помимо прочего, в сети по разным причинам могут возникать импульсные «скачки» высокого напряжения или напряжения, «просадки» на значительных уровнях низкого напряжения, при которых также могут выходить из строя бытовые электроприборы.

Во всех этих случаях для защиты бытовых приборов можно использовать реле напряжения. Однако, несмотря на эти полезные свойства, в розетках допускается использование только оптимального напряжения, когда напряжение часто бывает низким, например, в сельской местности, где все еще присутствует устаревшее оборудование местных электростанций.

Несмотря на большое количество производителей реле напряжения различных моделей, для всех моделей принцип работы одинаков и часто не вызывает подключения данной проблемы. О выборе, параметрах и правильном подключении реле напряжения можно прочитать здесь.

В руководстве и на самом устройстве имеется схема электрических соединений.

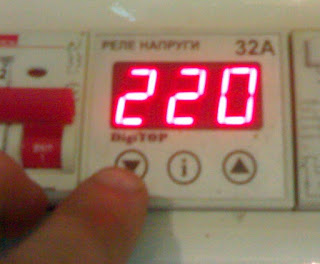

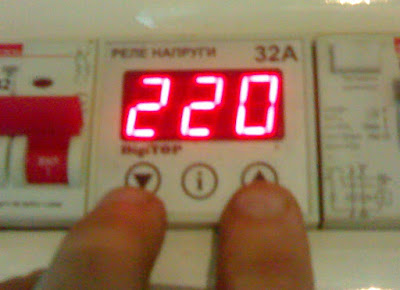

После установки реле напряжения в щите управления наступает момент, когда его необходимо правильно настроить для надежной и безопасной работы бытового электрооборудования, особенно холодильников, кондиционеров и других морозильных камер, компрессоров и не только инженерного.

В реле напряжения можно задать напряжение срабатывания (повышенное и пониженное) и время повторного отключения после восстановления заданных параметров напряжения. Для большинства реле параметры следующие: Нижний предел 120-200 вольт Верхний предел 210-270 вольт Нагрузка по времени (ре) 5-300 (600) секунд Максимальный ток нагрузки 40 ампер Кроме того, параметры аварийного отключения очень важны и заметны (триггерные) реле напряжения, высококачественные модели срабатывают за 0,04 секунды для верхнего предела и 0,06 секунды для нижнего.

Согласно стандарту, напряжение в сети не должно превышать 10% от номинального значения, а оно составляет 198 — 242 вольта, и заметно, что большинство электрооборудования рассчитано на нормальную работу в таких пределах. В технической документации на каждый электроприбор (устройство) обычно указывается как напряжение питания, так и процент отклонения от номинального значения. Правда, сейчас введен новый номинальный стандарт — 230 вольт, что означает, что диапазон должен быть от 207 до 253 вольт.

Однако на практике, если напряжение в сети составляет 190-220 вольт, лучше всего установить верхний предел на 245 вольт, а нижний — на 180 вольт. Однако если напряжение в вашей сети 230-245, лучше установить верхний предел на 255 вольт, а нижний — на 190 вольт. Если к этой линии подключены холодильники, кондиционеры или другие приборы с характеристиками запуска, рекомендуется установить время восстановления не более 300 секунд. Такая задержка времени подключения задерживает запуск бытовых приборов, и они остаются исправными и работоспособными. Если вам не нравится такая задержка включения, вы можете применить два варианта: Создание отдельной линии и реле напряжения для холодильных и компрессорных установок и соответствующая задержка для этого реле всего 300-500 секунд и установка от 5 до домашних секунд включения реле всех остальных линий или второй вариант — установка реле напряжения (если оно одно и для всего дома) не менее чем на 150 секунд, но не менее. Если повышение «верхнего напряжения» происходит очень часто, стоит увеличить верхний предел до 5 вольт, а если он падает, то снизить его. Однако не следует устанавливать напряжение более 260 вольт, в таких случаях лучше использовать плоский стабилизатор напряжения.

Необходимо ввести параметры напряжения в соответствии с инструкциями для конкретного реле напряжения. Рассмотрим пример настройки реле напряжения (и тока) с DigiTOP.

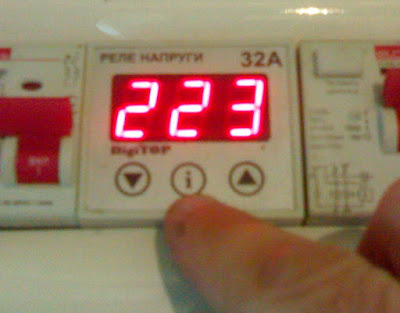

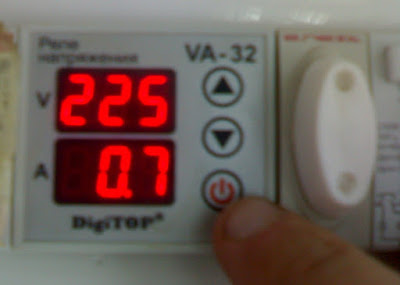

Настройка реле напряжения

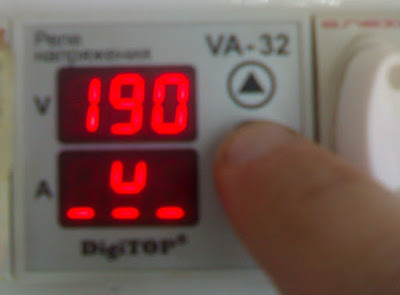

Установите (измените) предел отключения высокого напряжения – нажмите и удерживайте верхнюю кнопку (стрелка вверх) более 5 секунд. В правом нижнем углу дисплея должна появиться точка, а уровень начнет изменяться поочередно с шагом в 1 В. Используйте стрелки и#171;вверх» и «вниз» (верхняя и средняя кнопки) Установите необходимые значения и отпустите регулятор. Через 10 секунд меню автоматически закрывается, параметры остаются в энергонезависимой памяти до их последующей установки. Кроме того, нижнее значение установлено, просто начните со стрелки «вниз». Если удерживать две стрелки нажатыми, вы перейдете к настройке времени задержки включения с шагом в 5 секунд. При небольшом нажатии на одну или несколько стрелок мы видим параметр, который установлен в памяти устройства.

Некоторые модели все еще имеют кнопку «i». Прибор запоминает значение напряжения, вызвавшее последнюю операцию. Это значение можно отобразить, нажав на эту кнопку.

Усложнение токовой защиты на реле типа ВА-63 (32) осуществляется с помощью нижней кнопки в виде символа и#171;пуск» с его уникальным прессом мы видим символ на нижнем счете и#171;ON» или «OFF» Удерживая клавишу нажатой, войдите в режим настройки и установите соответствующие параметры с помощью стрелок. По умолчанию управление током включено в систему.

Для некоторых реле напряжения при необходимости можно откалибровать показания вольтметра и амперметра. Осторожно. Данная операция является сервисной и должна выполняться специалистом, имеющим соответствующие знания и оборудование для измерения напряжения, во всех случаях, когда часто наблюдаются различия в рабочих характеристиках внешней энергосистемы (отклонения частотных характеристик, деформированные кривые синусоиды), приводящие к неправильному измерению текущего напряжения устройством («реле»).

Для завершения калибровки вольтметра необходимо двумя стрелками (ключами) включить прибор при выключенном питании, а затем подать входное напряжение. В режиме калибровки мы используем внешний цифровой или импульсный вольтметр, чтобы установить показания на верхнем дисплее на значение нужного нам эталонного прибора. Затем выключите питание. Конфигурации хранятся в энергозависимой памяти. Безусловно, мы переходим к амперметру. Войдите в режим калибровки, нажав параллельно среднюю и нижнюю клавиши при выключении и следующее соединение при удержании клавиши. Регулировка в направлении вверх или в зависимости от показаний эталонного амперметра осуществляется нажатием стрелок вниз и вверх. Комментарий! Регулировка сигналов происходит еще медленнее, чем в первом варианте с вольтметром.

Регулировка реле давления насосной станции: настройка с нуля, распространенные ошибки

Регулировка реле давления Насосная станция — ключевой этап монтажа системы автономного водоснабжения загородного дома.

Эта операция не представляет особой сложности, но ее правильное выполнение требует знания нескольких правил, о которых мы поговорим далее. Также рассмотрим наиболее распространенные ошибки, возникающие во время адаптации.

Дизайн

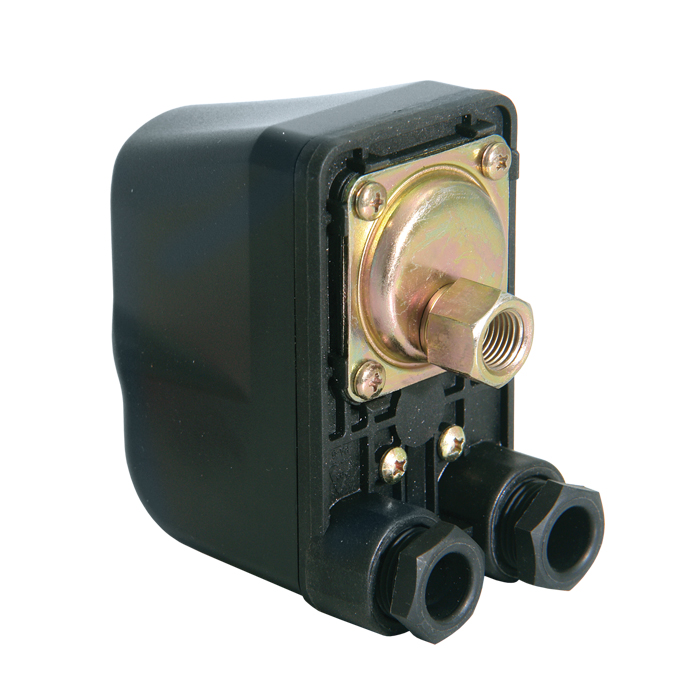

Реле давления Насосная станция представляет собой электронно-механическое устройство, которое запускает и останавливает насос при определенных значениях давления В водопроводной сети.

Реле разных производителей очень похожи, различия обычно заключаются в мелких деталях. Питание или отключение насоса осуществляется путем замыкания и размыкания контактной группы — основного элемента реле.

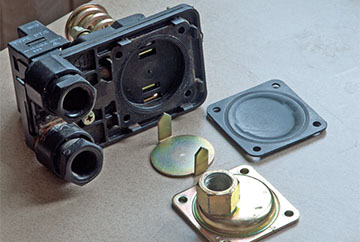

Кроме того, устройство содержит поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.

В обратном направлении на контактную группу действует большая пружина, силу давления которой можно регулировать соответствующей гайкой.

Если в результате сброса воды давление В системе водоснабжения пружина передает удар от поршня, и контактная группа замыкается, подавая энергию на насос.

С увеличением давления В трубопроводе поршень постепенно перемещает платформу с контактами и преодолевает сопротивление пружины. Однако контакты размыкаются не сразу, а только через определенное расстояние, которое зависит от степени сжатия второй &#8212- малой &#8212- пружины. Как и крупный, посажен на стебель с орехом. После размыкания контакта насос останавливается.

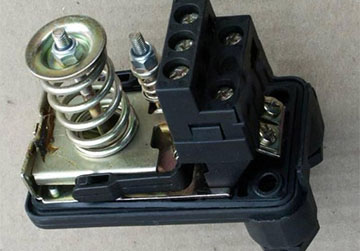

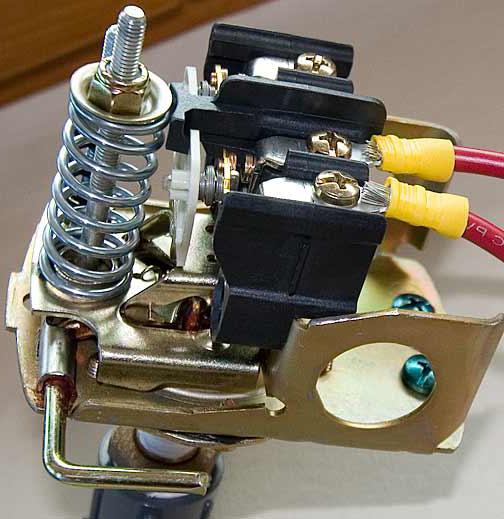

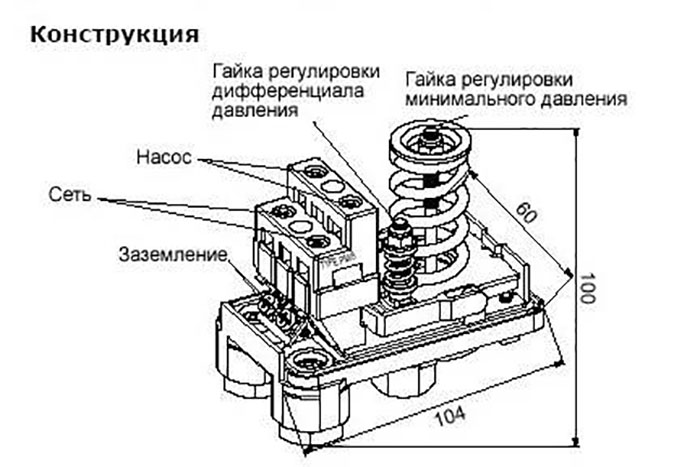

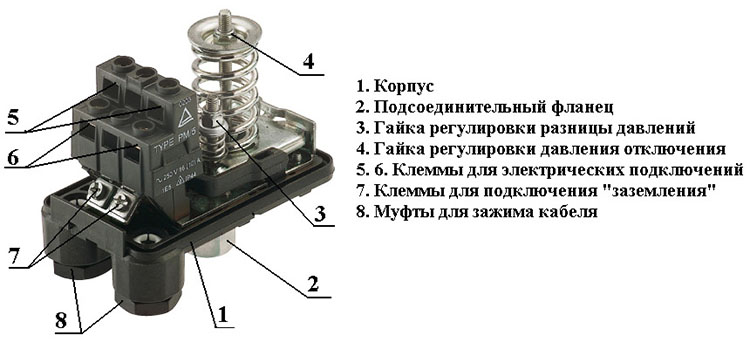

Типичное релейное устройство давления насосной станции

Так пользователь регулирует силу давления большой пружины и устанавливает давление включение насоса или, как его еще называют, низкий давление — Пон. Для установки давления Инвалид (сверху) — табурет — Используется небольшая пружина, сила сжатия которой фактически определяет зазор между табуретом и ПОН.

На этапе предпродажной подготовки производитель настраивает реле PON обычно в диапазоне 1,5-1,8 ATM (или бар, что одно и то же), POF — в диапазоне от 2,5 до 3 ATM Если настройки не устраивают пользователя или он сбился с пути, то возвращаются к настройке реле

Однако прежде чем это сделать, необходимо подготовить резервуар для хранения

Для организации автономного водоснабжения при наличии скважины необходимо подключить насосную станцию Насосная станция для скважины — разновидности и характеристики, принцип работы устройства

Что такое дренажный насос и каковы преимущества поплавковых вариантов, читайте здесь

Кессон — оборудование для бесперебойного водоснабжения здесь http://aquacomm. ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson. html они узнают, какие бывают виды кессонов и как их можно установить на скважину своими руками

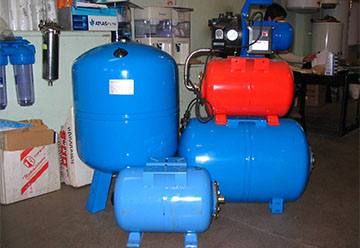

Подготовка резервуара для хранения

Накопительный бак или гидроаккумулятор представляет собой герметичную емкость с резиновым шариком внутри.

Последний подключается к водопроводу, что позволяет заполнить его водой Воздух нагнетается в пространство между колбой и стенками бака с помощью обычного автомобильного насоса

Эта воздушная пружина сжимает луковицу с водой и удерживает ее в вертикальном положении в течение некоторого времени давление В системе водоснабжения на приемлемом уровне без включения насоса

Если оно слишком низкое или слишком высокое, насос включается слишком часто, что негативно сказывается на его сроке службы

Кроме того, низкий давлении воздуха, колба аккумулятора чрезмерно растягивается, что также приводит к его быстрому выходу из строя

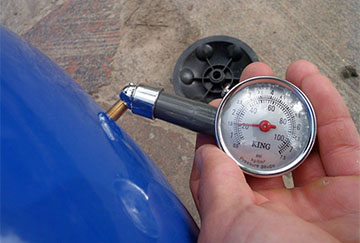

Перед нагнетанием воздуха, а также перед проверкой его давления Воду необходимо слить из труб, одновременно открыв самый нижний кран, колба в резервуаре также остается пустой

Теперь вы можете накачать воздух и проверить его давление . Он должен быть на 10% ниже PON, если система еще не настроена и с давлением вы еще не определились с приемом, давление Разработайте для следующих значений:

• 1,4 — 1,7 АТМ с объемом гидроаккумулятора 20-25 л;
• 1,7-1,9 АТМ при объеме 50-100 л

Давление воздуха в накопительном баке следует проверять примерно раз в месяц

Не оставляйте аккумуляторную лампу без воды слишком долго, так как ее стенки могут слипнуться или высохнуть

Настройка реле давления насосной станции

Если давление После того как воздух из накопительного бака выйдет должным образом, а все фильтры в системе будут очищены от засорения, можно приступать к настройке реле давления Вода для насосной станции Для этого необходимо выполнить приведенную ниже последовательность действий:

1. После того как вы отключили насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого вам понадобится обычная отвертка или подходящий гаечный ключ
2. Теперь следует включить насос и начать заполнять систему водой.
3. Когда насос остановится, запишите показания манометра Это текущее значение POF.
4. Теперь нужно слегка приоткрыть кран в самой высокой точке водопровода или как можно дальше от насоса (один раз для одноступенчатой системы) давление Если сеть упадет до определенного уровня, насос снова включится в этот момент Необходимо повторно записать показания манометра, чтобы определить текущее значение и разницу PON давлений На котором настроено реле. В то же время попытайтесь определить, согласовал ли напор с вами, что вода будет течь в это время. Помните, что испытательный кран должен находиться выше или дальше всех остальных, т.е. в точке, где давление воды наименьшее.
5. Если при запуске насоса давление показалось недостаточным, давление Пон должен быть увеличен. Для этого питание установки снова отключается, после чего самая большая пружина в реле прижимается соответствующей гайкой. Если вы считаете, что давление можно снизить, ослабьте пружину.
6. Теперь вы должны отрегулировать разницу давлений POF и Pon, которые вы уже рассчитали. Его оптимальное значение составляет 1,4 АТМ. Если вы получите более низкий результат, подача воды будет более равномерной, но насос будет включаться чаще, что сократит срок его службы. Если окажется, что разница между POFF и PON составляет более 1,4 ATM, установка будет работать в более щадящем режиме, но разница между максимальной и минимальной сторонами будет гораздо заметнее. Для регулировки этого параметра необходимо повернуть вторую гайку — малую — пружины. Увеличивая силу его сжатия, мы увеличиваем зазор. давлений И, соответственно, Пофф. Ослабление пружины приводит к противоположному эффекту.
7. После регулировки проверьте, насколько правильно она была выполнена. Из водопровода снова сливается вода, насос включается в сеть и запускается. Кроме того, все действия повторяются в том же порядке.

Установка «с нуля

Иногда приходится иметь дело с реле, пружины которых полностью ослаблены. В данном случае — да:

1. Включив насос, давление Накачайте сеть до уровня, при котором вода из самого дальнего или высокого крана будет иметь приемлемое давление. Предположим, что манометр показывает 1,5 АТМ. После этого насос должен быть выключен.
2. Отключите станцию от сети и снимите крышку с реле, потяните большую пружину до щелчка и замкните контакты.
3. Выключая реле, подается питание на насос и приводится в действие давление до 2,9 АТМ (1,5 + 1,4).
4. Снова выключите насос и разомкните реле. Потяните маленькую пружину, пока контакты не разомкнутся.
5. Теперь реле настроено на PON = 1,5 атм и poff = 2,9 атм. Необходимо закрыть его крышкой и подключить станцию к электросети.

Настройка реле давления

Распространенные ошибки

Установить реле не всегда просто. Это наиболее распространенные ситуации:

Маленькая пружина вытягивается

Вследствие чего давление Отсечка превысила максимальное давление насоса.

В этом случае насос просто не выключается.

Что необходимо сделать:

• Подайте питание на насос и запустите его;
• как только давление Манометр перестает двигаться, станция должна быть закрыта;
• Откройте кран и слейте небольшое количество воды;
• Убедившись, что устройство полностью отключено от сети, снимите крышку с реле и отпустите маленькую пружину, пока контакт не разомкнется с характерным щелчком;

Теперь вы можете надеть крышку и включить насос.

Максимально допустимым для данной модели является давление POF более 80% от реле.

Реле большинства насосных станций разработано на давление 5-5,5 БАНКОМАТОВ. Этот параметр указывается в паспорте изделия или на упаковке.

Следовательно, давление PoF для такого устройства не должен превышать 4 — 4,4 ATM.

Если этого недостаточно для комфортного водоснабжения, необходимо установить реле с большим максимальным значением давлением .

Давление PON настолько велико (растягивается большая пружина), что насос не может его преодолеть и «дойти» до рабочего предела.

В то же время, станция не закрывается снова.

Что делать: Перед началом регулировки изучите паспорт насоса и выясните максимальное значение развиваемого им давления. Обычно он указывается в метрах водяного столба (MV). Чтобы перевести его в температуру окружающей среды, полученное значение нужно разделить на 10,34. При любых условиях PON и POFF должны быть ниже максимального давления, на которое способен насос.

Особенности реле некоторых производителей

Некоторые модели реле могут иметь дополнительные элементы, которые часто заводят неопытных владельцев насосных станций в тупик.

Наиболее типичными являются:

1. Рычаг механизма защиты от сухих ударов: чаще всего встречается в дорогих импортных моделях, поставляемых в полной комплектации.
2. Дополнительная пружина, которая предотвращает самопроизвольное закручивание гаек при регулировке пружин: Такое устройство можно увидеть в реле РДМ-5, установленных на насосных станциях российской компании Jlex jumbo.

Внешний вид этих элементов не должен вас смущать, выполните настройку в соответствии с приведенными выше инструкциями.

Следует также упомянуть о характеристиках станций Марина и Педролло (Италия). Первое — это предел давление Реле имеет всего 3,2 ATM, а пружины необходимо подтягивать каждые шесть месяцев. Рекомендации производителя для последнего следующие давления Воздух в батарее: должно быть на 0,2 АТМ меньше давления Pon, что составляет 1,4 ATM с настройками по умолчанию.

Реле с сильными натяжными пружинами быстро изнашиваются. Старайтесь выбирать модель с достаточным клиренсом по давлению .

В частном строительном секторе часто отсутствует возможность проведения центральных коммуникаций, включая водоснабжение. Погружные насосы для скважин с автоматикой — хороший способ обеспечить свое хозяйство водой. Установка и монтаж насоса.

О технологии очистки воды железом вы можете узнать в этом материале.

Регулировка и настройка реле давления у насосной станции

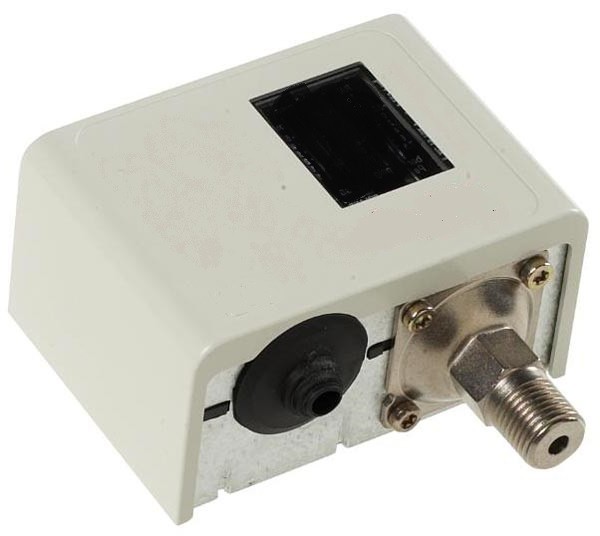

Реле давления — Это часть насосной станции, которая отвечает за запуск и отключение насосного оборудования при определенном давления В гидравлическом баке. Как правило, при покупке насосной станции на датчике давления установлены заводские настройки. В результате оборудование, установленное производителем, реагирует на определенные показания для запуска и остановки насоса. Обычно заводские настройки переключателя установлены в красных 1,5-1,8 ATM, а настройки для отключения устройства срабатывают при их выполнении давления В диапазоне от 2,5 до 3 ATM.

Однако для более эффективной работы станции иногда необходимо изменить настройки машины при определенных условиях. В этом случае реле устанавливается давления насосная станция. В нашей статье вы узнаете, как это сделать своими руками, а видео в конце статьи поможет вам лучше понять этот процесс.

Особенности конструкции и принцип работы

Чтобы вы могли сделать это правильно отрегулировать Это реле своими руками, необходимо разобраться в особенностях его конструкции и понять принцип работы устройства.

Реле давления Насосная станция представляет собой металлическое основание с контактной группой, двумя подпружиненными регуляторами и клеммной колодкой, прикрепленной к верхней части. В нижней части стальной пластины находится крышка мембраны, под которой расположен стальной поршень и сама мембрана, а также быстросъемная гайка для крепления к адаптерам, установленным на насосных станциях. Все эти детали закрыты пластиковой крышкой. Он, в свою очередь, крепится к винтовой части большого регулятора. При необходимости эту крышку можно легко снять с помощью гаечного ключа или отвертки.

Как правило, реле в насосных станциях водоснабжения могут отличаться по конфигурации, размерам и расположению отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может быть оснащено дополнительными элементами, которые позволяют защитить устройство от «сухой» работы и защитить двигатель от перегрева.

Принцип работы этого устройства заключается в следующем:

1. Под действием давления Вода поступает из насосного оборудования, поднимается мембрана давления Воздух во второй камере давит на поршень, который приводит в движение контактную группу.
2. Эта группа соединена со стальной платформой с помощью двух шарниров. В зависимости от своего положения контакты, через которые на насосный агрегат поступает напряжение 220 В, могут замыкаться или размыкаться, вызывая запуск или остановку насоса.
3. Чтобы уравновесить давление Поршень, пружина регулятора, воздействует на платформу для установки контактной группы. Сила давления пружины регулируется соответствующей гайкой.
4. По мере уменьшения содержания воды в системе из-за потребления потребителем давление воздух попадает в резервуар для подачи воды. Следовательно, пружина, преодолевая удар поршня, замыкает контактную группу, вызывая запуск насоса.
5. Поскольку в резервуаре больше воды, давление воздух поднимается. В результате поршень постепенно замещает платформу контактами, несмотря на сопротивление пружины. Однако контакты размыкаются не сразу, а после перемещения платформы на определенное расстояние. Это значение зависит от того, насколько сильно сжата вторая маленькая пружина. Он расположен как большая пружина на стержне с гайкой. Как только контакты размыкаются, насосный агрегат прекращает работу.

Отсюда следует, что для того, чтобы отрегулировать давление Для ограждения узла подачи воды необходима правильная конфигурация прижимной силы большой пружины. Давление, регулируемое этим элементом, также называется низким. На отрегулировать верхнее давление В системе водоснабжения необходимо настроить работу небольшого родника. Сила давления этого элемента позволяет сделать зазор давлением отсоедините и включите.

Настройка реле давления Насосная станция может понадобиться, если заводские настройки владельца не устали или потерялись. Однако прежде чем приступить к установке, необходимо правильно подготовить резервуар для хранения.

Подготовка гидравлического бака

Гидравлический бак, резервуар или гидроаккумулятор — это герметичный резервуар, состоящий из двух частей. Вода скапливается в одной части в виде резиновой колбы. А вторая часть — это пространство между стенками колбы и внутренней поверхностью гидробака, в которое закачивается определенное количество воздуха.

По мере накопления воды в колбе она подключается к системе водоснабжения. Lakkal Air можно сделать во второй камере с помощью обычного автомобильного насоса. Благодаря этому воздуху в луковице находится вода, которая помогает сохранить определенное количество давления в трубах водопровода. По этой причине после открытия крана движение воды по трубе происходит под давлением без включения насоса.

Внимание: если вы выберете неправильный давление воздуха в гидробаке, не удастся добиться работы системы в оптимальном режиме.

Слишком высокие или слишком низкие показания могут привести к частому запуску и остановке насоса, что негативно скажется на сроке службы устройства. Низкие показания могут привести к чрезмерному растяжению лампы и быстрому выходу из строя ее системы.

Порядок подготовки гидравлического бака:

1. Перед закачкой воздуха в гидробак или проверкой индикаторов необходимо оросить водой из трубы. Для этого откройте нижний кран подачи воды. Это приведет к засорению колбы в накопительном баке.
2. Теперь вы можете накачать воздух и проверить давления । Он должен быть на 10 процентов ниже нижнего показателя. Если вы еще не отрегулировали систему и не знаете, каким должно быть следующее значение, регулировка выполняется следующим образом:

• Если объем гидробака составляет 20-25 литров, заливаем. давление В пределах 1,4-1,7 бар;
• Если емкость накопительного бака составляет 50-100 литров, индикатор должен быть установлен в диапазоне 1,7-1,9 бар.

Важно: Не оставляйте луковицу аккумулятора на долгое время без полива. Это может привести к высыханию или слипанию его стенок. Давление воздуха в гидравлическом баке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении Воздух и чистые фильтры в приводе могут начать регулировать реле воды в насосной системе. Мы работаем над корректировками в следующем порядке:

1. Выключив насос, сливаем воду из трубы. Для этого откройте нижние клапаны в системе. С помощью отвертки или гаечного ключа снимите крышку с реле.
2. Мы включаем насос, который закачивает воду в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Чтобы узнать текущую верхнюю давление .
4. После этого стоит открутить кран, который находится в самой высокой точке системы. Если у вас одноступенчатая система, откройте кран, который находится дальше всего от насоса. Если давление он уменьшается до определенного значения, насосный агрегат перезапускается. Вам следует выяснить отчет о манометрах в начале и переписать его. Чтобы найти текущий низкий уровень давление । После того, как вы получите полученный результат, вы обнаружите разницу давлений На котором настроено ваше реле. Помимо записи показаний, оцените давление в открытом кране (самом дальнем в системе).
5. Если давление недостаточно, уменьшите давление Необходимо увеличить. Для этого выключите устройство и нажмите гайку на большой пружине. Если необходимо уменьшить давление, пружину следует ослабить.
6. Далее мы корректируем разницу давлений Возьмите индикатор, который вы уже изучили. Оптимальный показатель должен находиться в диапазоне 1,4 АТМ. Если результат низкий, это может привести к более стабильной подаче воды, но более частому включению насоса. Это может привести к преждевременному износу машины. Если ваш результат превышает оптимальные показатели, работа будет выполняться в более плавном режиме, но разница между слишком высоким и слишком низким давлением будет заметна. Чтобы настроить этот параметр, необходимо повернуть гайку на маленькой пружине. Чтобы увеличить разницу давлений необходимо увеличить силу сжатия. Ослабление пружины приведет к противоположному действию.
7. После настройки стоит проверить эффективность. Для этого необходимо снова слить воду из системы, подключить электропитание к насосному оборудованию и запустить агрегат. Дальнейшие действия повторяются до тех пор, пока настройки реле не устроят вас.

Примечание: Вторая (малая) пружина очень чувствительна, поэтому ее регулировку следует выполнять очень осторожно, поворачивая гайку на небольшой оборот.

Первичная установка

Если пружины вашего реле полностью ослаблены, вам придется заново настраивать его с нуля. В этом случае работа выполняется в следующем порядке:

1. Запуск насосного оборудования и перекачка воды давление До такого уровня в системе, когда давление воды из крана, расположенного дальше всего от насоса, становится для вас более или менее приемлемым. Допустим, что в данный момент счетчик показывает значение 1,5 бар. Мы выключаем насос.
2. Теперь необходимо отключить насосную станцию от электропитания, открыть крышку на реле и затянуть гайку на большой пружине до характерного щелчка, означающего замыкание контактов.
3. Устанавливается крышка реле и запускается насосное оборудование. В котором давление следует вводить 2,9 раза.
4. Теперь необходимо снова отключить устройство от электросети, снова открыть крышку на реле и затянуть гайку маленькой пружины до срабатывания контакта.
5. После выполнения настроек реле работает при нижнем значении 1,5 бар и отключает насос при верхнем значении давлении до 2,9 бар. Устанавливаем крышку реле на место и подключаем станцию к электросети.

Видеоинструкции по настройке реле давления Устройство для подачи воды «сделай сам»:
