Как настроить тюнер спутниковой антенны самостоятельно ? Советы и рекомендации

Инструкция по самостоятельной установке – настройке системы спутникового Телевидение пригодится, если нет физической или материальной возможности обратиться к профессионалам. Проверив его, вы сможете убедиться, что в этом процессе нет никаких осложнений.

Этот процесс можно разделить на 3 этапа:

  1. Сборка деталей панели.
  2. Установка и настройка спутниковой антенны . Самостоятельно осуществляет поиск подходящего места установки и спутников, определяет возможные помехи, а также подключает антенну к опорной конструкции.
  3. Подключение спутникового тюнера к телевизору и антенне , настройка На канале поиска и тонком настройка Согласные в зависимости от уровня сигнала.

Установка не рекомендуется антенну При необходимости — на крыше. Если этого нельзя избежать, перед установкой проконсультируйтесь со специалистом.

Все системы должны быть надлежащим образом заземлены. Неправильное заземление может привести к повреждению оборудования и серьезным травмам. Как антенна, так и коаксиальный кабель, соединяющий конвертер с приемником в здании, могут быть заземлены.

как настроить тюнер спутниковой антенны самостоятельно

Настройка спутниковой антенны самостоятельно Подготовка и процедура

  • Использование инструментов;
  • Определите наличие водопроводов, электропроводов или газопроводов вблизи места установки;
  • Использование компаса, транспортира и строительного уровня;
  • Прокладка коаксиальных кабелей через стены и под полом;
  • Использование лестницы;
  • Знание местных правил по заземлению.

При отсутствии опыта выполнения таких задач установка и настройка спутниковой антенны самостоятельно Невозможно сделать – вам следует обратиться за помощью к людям, имеющим подобный опыт.

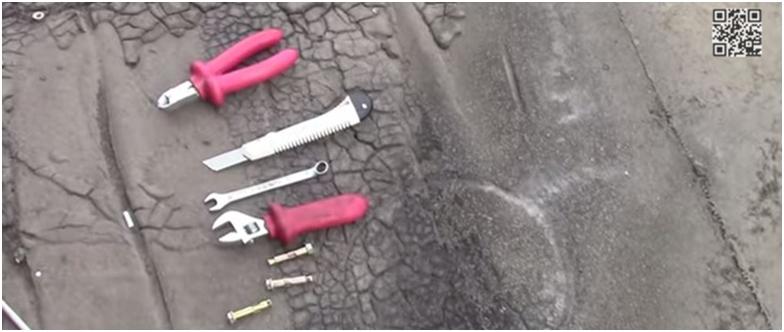

Вам также понадобятся следующие инструменты:

  • Крестовая и шлицевая отвертки;
  • Торцевые гаечные ключи;
  • Электрические дрели и сверлильные станки;
  • Уровень здания;
  • Компас;
  • Protractor

Необходимы следующие расходные материалы:

  • Винт стойки антенны ;
  • Коаксиальные кабели;
  • Блок заземления и кабель заземления;
  • Крепление кабеля;
  • антенная розетка;
  • Силикон для уплотнения отверстий для ввода кабеля и отверстий для крепления панели.

Полезные советы

  • Важные моменты, связанные с установкой и настройка спутниковой антенны : самостоятельно Не сверлите никаких отверстий, пока не будет определено наилучшее место для размещения панели.
  • Перед тем как настроить тюнер спутниковой антенны самостоятельно Вы должны убедиться, что установка антенны соответствует местным электротехническим и строительным нормам и правилам, а также другим законам и нормам. Если нет уверенности, обратитесь за помощью в Архитектурно-строительную инспекцию и Энергетическую инспекцию.
  • Чтобы облегчить регулярную уборку снега, выберите легкодоступное место для установки.

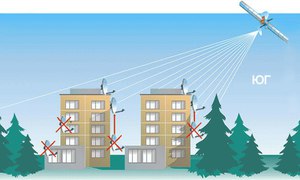

  • Вы должны убедиться, что между антенной и линией видимости спутника нет никаких препятствий. Следует помнить, что деревья растут и могут блокировать сигналы в будущем.
  • Максимально допустимая длина кабеля RG-6, соединяющего приемник с антенной, составляет 45 метров.
  • Использование кабеля с малым радиусом действия (например, RG-59) может привести к чрезмерной потере сигнала и плохому приему. Марка кабеля указана на оболочке.

установка и настройка спутниковой антенны самостоятельно

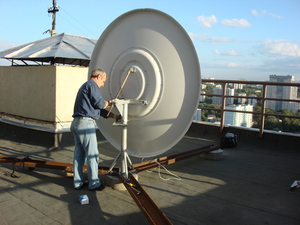

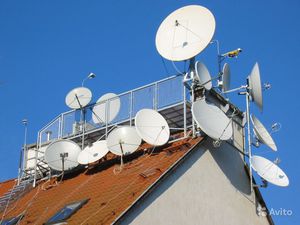

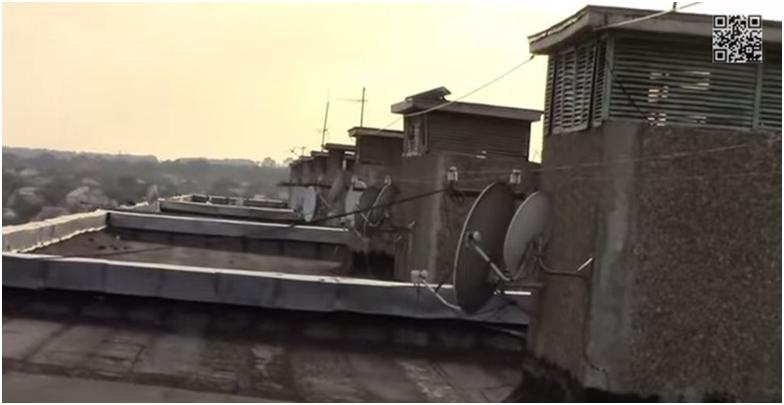

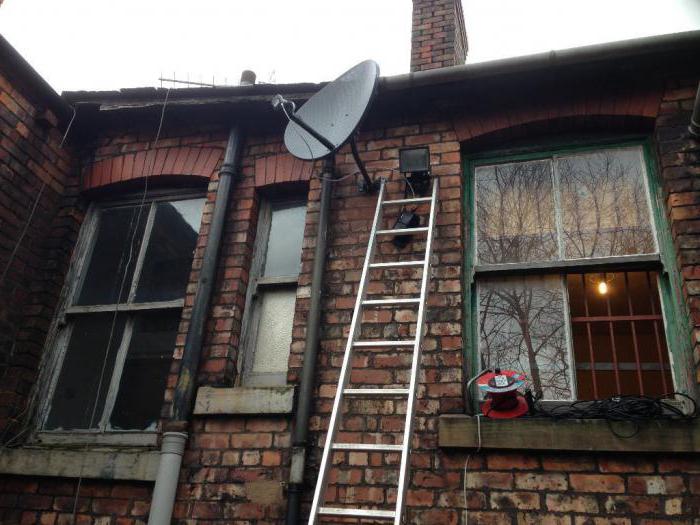

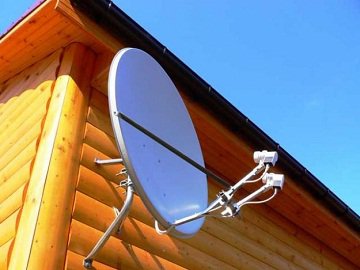

Место установки

Антенна должна быть установлена на бетонном основании. Чтобы тарелка не меняла своего положения в ветреную погоду, сначала как настроить тюнер спутниковой антенны самостоятельно Вы должны выбрать место, где его можно надежно закрепить. Монтажная поверхность должна быть твердой и прочной.

Важно: Пластину смещения можно поворачивать в пределах 70 градусов. Если антенна установленный на стене, убедитесь, что при монтаже его можно использовать в нужном направлении. Если нет, необходимо изменить место установки.

Установка не рекомендуется антенну :

  • На перилах или ограждении;
  • На алюминиевых или виниловых боковинах;
  • На крыше, если нет крайней необходимости.

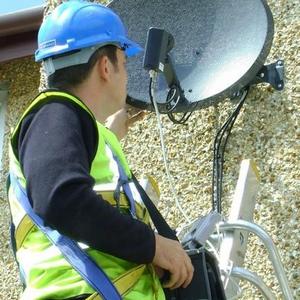

Сборка спутниковой тарелки

Собрать части антенны В соответствии с инструкцией по эксплуатации. В результате опорная конструкция должна быть готова с кронштейнами для установки конвертера или мультифида, кронштейном отражателя и креплением к зеркалу.

 настройка антенны и тюнера своими руками

Поиск спутника: настройка антенны и тюнера своими руками

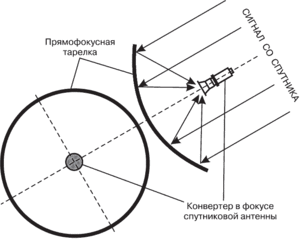

Необходимо определить направление ориентации пластины. Например, если вы хотите принимать сигналы со спутника Hot Bird в позиции 13.0 E, Astra 4A 4.9 E и Amos 4.0 W, то антенну геостационарная орбита должна быть направлена на все три позиции.

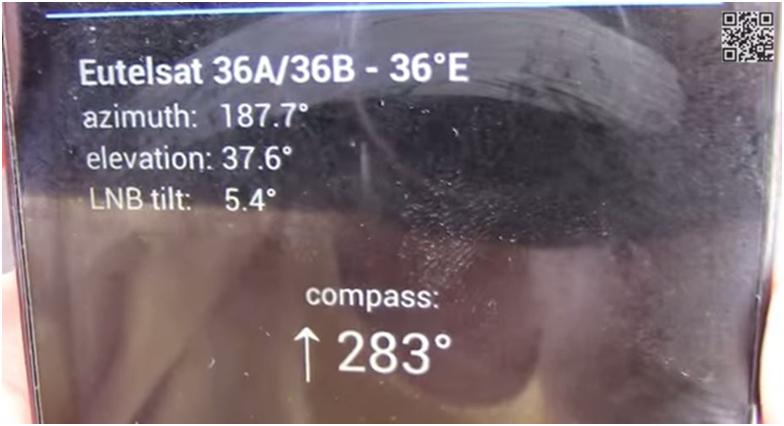

Для каждого спутника необходимо определить азимут, высоту или возвышение спутника и угол поворота преобразователя линейной поляризации.

Прием сигнала в зонах с углом возвышения менее 12 градусов может быть невозможен. Если у вас есть доступ к компьютеру, то точные настройки будут следующими настройки антенны www. dishpointer. com доступен по адресу . Вам нужно будет ввести название вашего местоположения и выбрать спутник или мультифид, с которого настроена антенна.

Для Москвы данные следующие:

Встаньте на место будущей установки антенны , и, удерживая компас в горизонтальном положении, медленно поворачивайте его, чтобы выровнять стрелку в северном направлении. Метка на стороне прибора, соответствующая азимуту ранее определенного спутника, указывает нужное направление.

Чтобы данные компаса были точными, следует избегать больших металлических предметов. Точность измерения можно проверить, проведя контрольное измерение на расстоянии нескольких метров от предыдущего измерения.

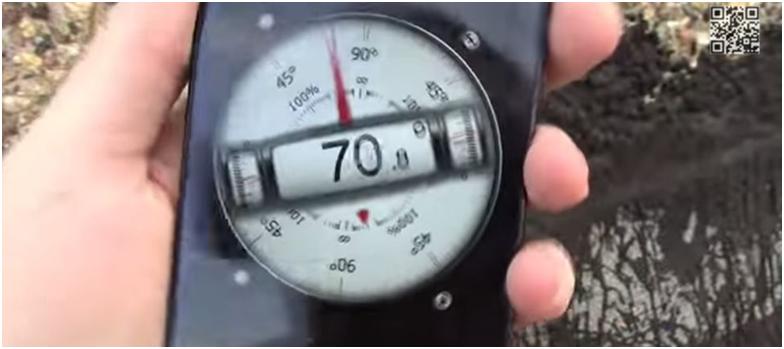

Угол наклона спутника можно определить с помощью транспортира. Вы также должны обеспечить отсутствие перерывов в работе. Если спутник не имеет прямой видимости, для антенны Мне придется найти другое место. Не лишним будет убедиться в отсутствии растений, которые в будущем могут перекрыть прямой обзор.

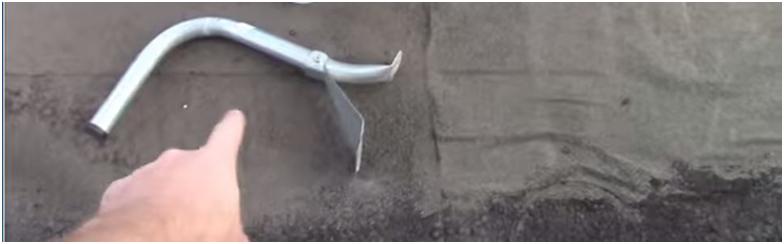

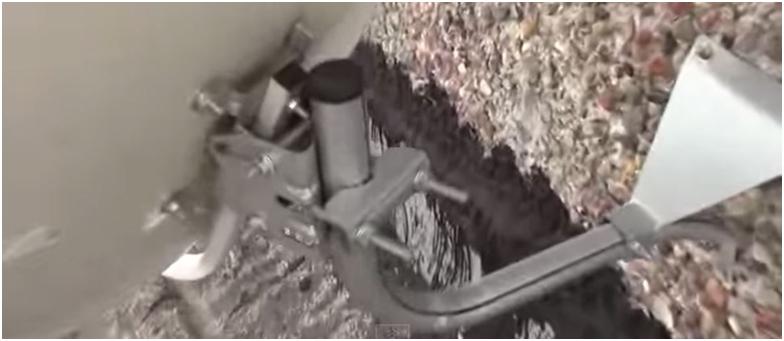

Укладка плит

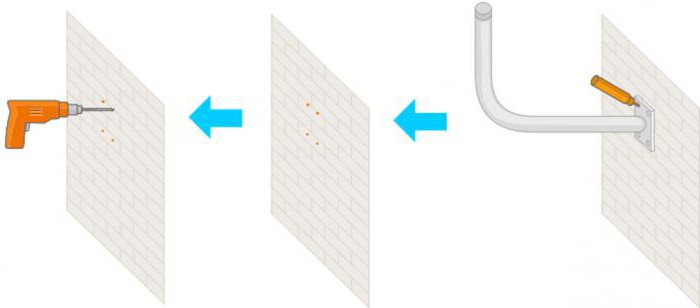

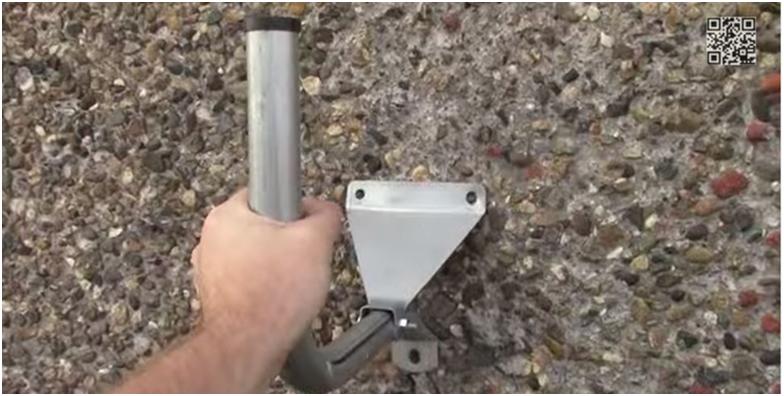

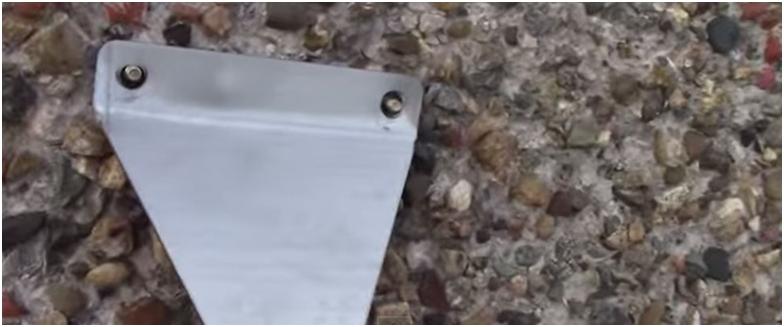

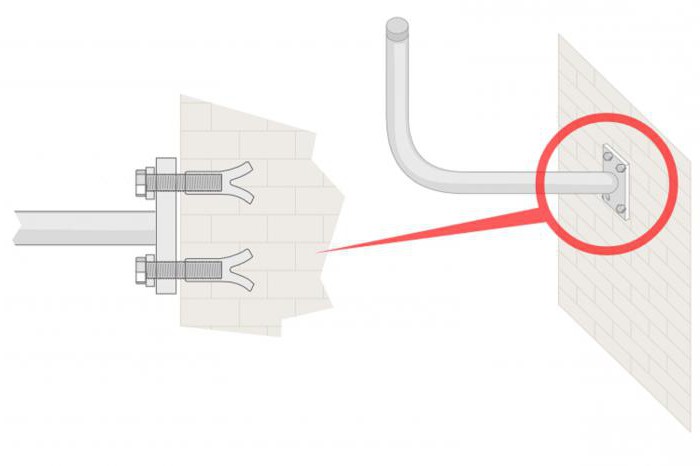

Перед тем как просверлить монтажное отверстие с помощью спиртового уровня, прежде всего как настроить тюнер спутниковой антенны самостоятельно проверьте вертикальное выравнивание кронштейна. Если кронштейн установлен под углом, дальнейшие действия теряют смысл.

  • В структуре, к которой он применяется антенна необходимо просверлить отверстия, соответствующие монтажным отверстиям кронштейна. Закрепите кронштейн анкерными болтами. Проверьте соединение на мобильность.

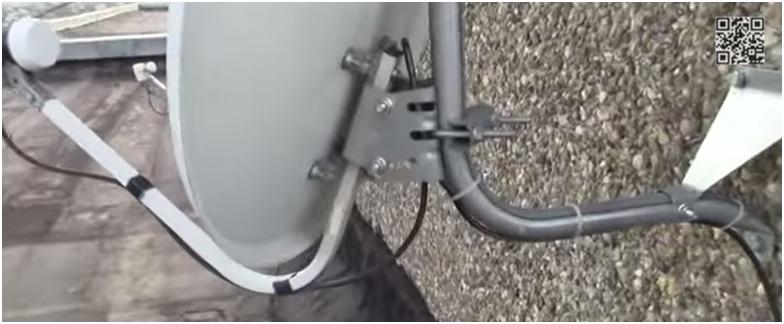

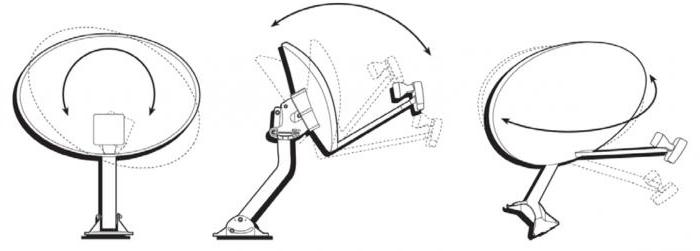

  • Установите кронштейн зеркала пластины, ослабив винты азимута и возвышения. Затяните подъемный винт, чтобы кронштейн упирался в крепление.
  • Ослабьте винт регулировки высоты на 1/3 оборота. Необходимо отрегулировать угол наклона кронштейна и затянуть винты в соответствии с данными спутника.
  • Установите кронштейн конвертера и надежно закрепите его.
  • Направьте LNB в направлении спутникового пеленга с помощью компаса. Сделайте вертикальную отметку на кронштейне. антенны и скобками. Это указывает приблизительное направление на спутник при настройке .
  • Ослабить болт настройки Угол LNB. Наклоните зеркало-тарелку на нужный угол и надежно закрепите его. Никаких дополнительных настроек этого параметра делать не нужно.

инструкция по самостоятельной установке настройке системы спутникового телевидения

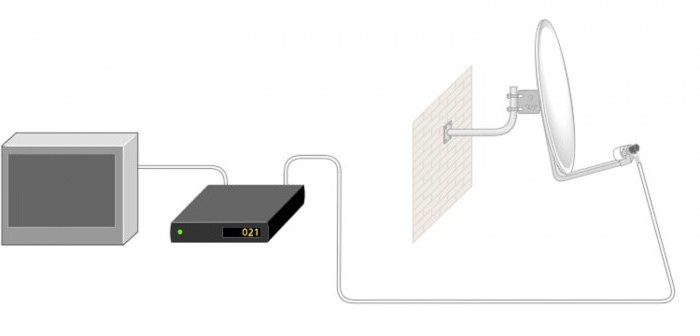

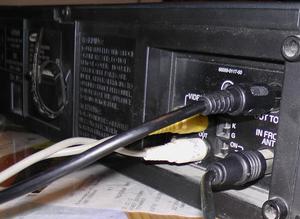

Подключение приемника

Для наблюдения за уровнем сигнала, чтобы увеличить его до максимального значения, необходимо подключить один из конвертеров и телевизор к ресиверу. Обучение спутникового тюнера Подключите приемник в соответствии с его инструкциями.

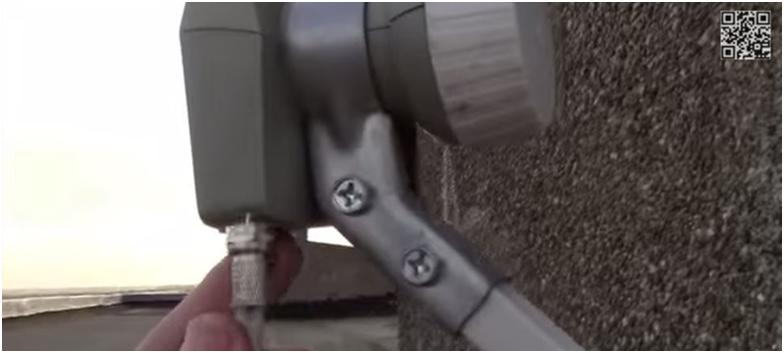

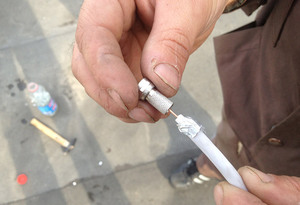

Подключите коаксиальный кабель RG-6 к одному из гнезд LNB. Подключите другой конец коаксиального кабеля к входному гнезду приемника. Легко сделать настроить Рекомендуется временно подключить антенну, ресивер и телевизор вблизи места установки. Если оттуда невозможно контролировать уровень сигнала на экране телевизора, то настройка и установка спутниковой антенный и тюнера самостоятельно Невозможно произвести. Для этого требуется помощник, который будет контролировать показания на телевизоре.

Чтобы принять сигнал, вам необходимо настройка спутникового тюнера Приемник для канала открытого доступа. Например, для получения спутника Astra 5e (ранее Sirius) следует выбрать транспондеры 11766h, 12073h или 12245v, Hot Bird 13e & ndash; 10971h, 11766h или 12207h, AMOS 4W & ndash; 10722h, 10759h. Информация о подключении нужного канала на спутниковом тюнере Входит в руководство пользователя конкретной модели приемника.

Выполнить меню Приемник настройки Знак. В окне программы отображается ее текущий уровень по шкале градуировки от его отсутствия до самого высокого значения. Цель — максимизировать рост сигнала.

Проверьте наличие соединения между спутниковым приемник и LNB. Метод индикации зависит от от спутникового Приемник. Некоторые устройства имеют связь с зеленым цветом, а отсутствие – с красным.

подключение спутникового тюнера к телевизору

Тарелка оседает на сигнале

Настройка спутникового телевидения самостоятельно Он генерируется при прямой видимости экрана телевизора и с помощником, контролирующим силу сигнала, – при отсутствии возможности подключения устройств поблизости. антенны । Если используется локатор, необходимо посетить соответствующий раздел.

Вам понадобятся данные об азимуте, угле и наклоне конвектора, которые были определены ранее.

  • Убедитесь, что в соответствии с настроек Таблички с расчетными данными.
  • Поставьте метку на стыке кронштейна и опоры. антенны Перед выполнением любых настроек.
  • Встаньте за тарелкой, возьмите ее обеими руками за обе стороны и поверните ее как можно дальше на запад. Затем медленно продолжайте антенну Первый — пока помощник смотрит на экран. настройки тюнера на телевизоре.
  • Когда появится сигнал, поставьте второй маркер.
  • Когда точка максимальной мощности превышена, поверните антенну в обратном направлении до достижения максимального сигнала.
  • Затяните винты пластины.
  • Для дальнейшего повышения мощности сигнала необходимо отрегулировать угол наклона спутника. После этого вы сможете надежно затянуть все винты.

 настройка спутниковой антенны самостоятельно подготовка и порядок действий

Альтернативный путь настройки

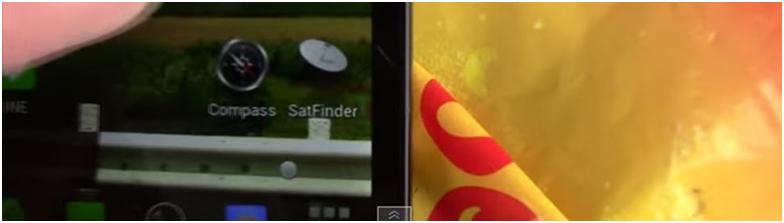

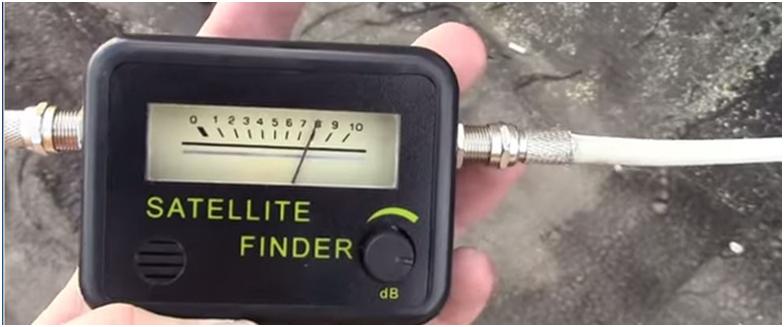

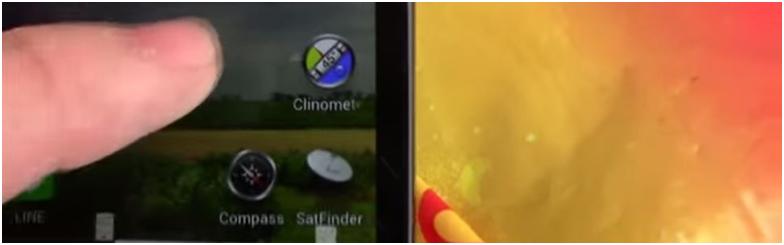

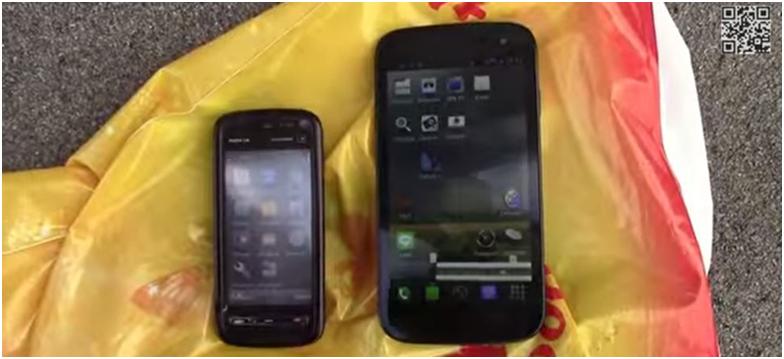

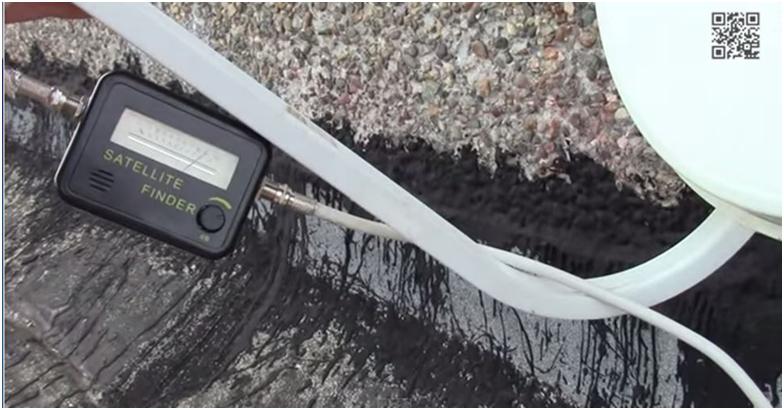

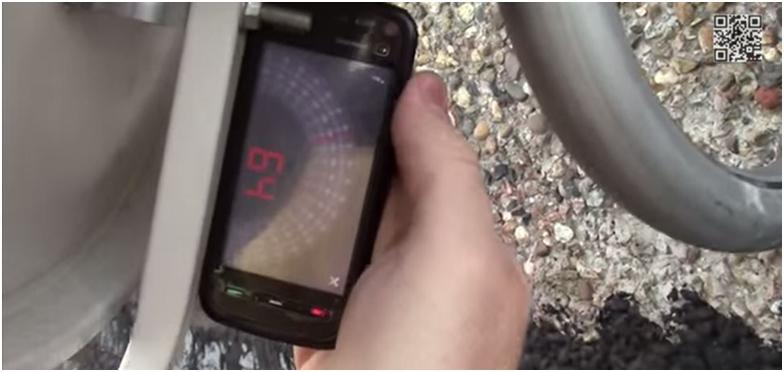

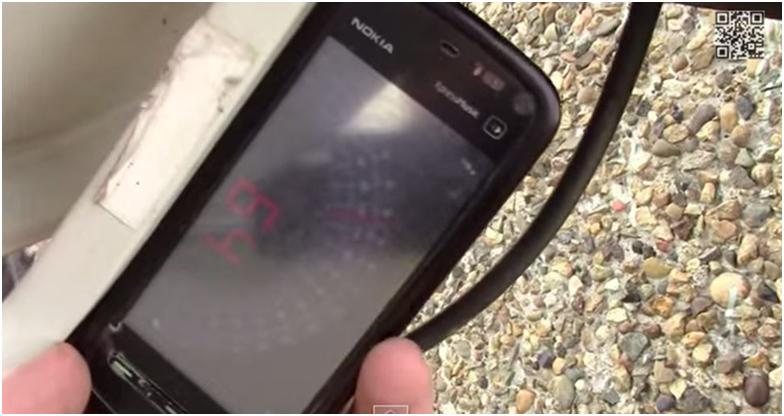

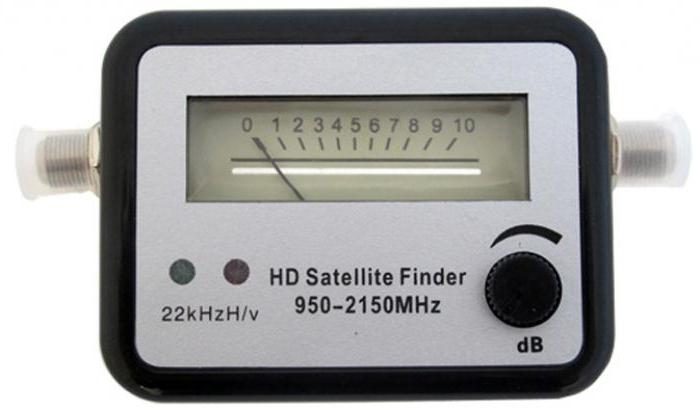

  • Определите местоположение спутников Вы можете использовать специальное устройство – индикатор сигнала. антенны .

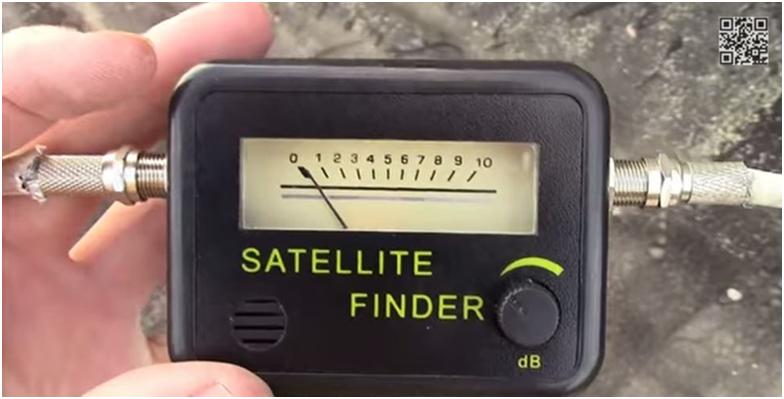

  • Для этого подключите короткий коаксиальный кабель от конвертера к индикатору LNB, а кабель от приемника — ко второму разъему.
  • Установите рабочий канал спутника.
  • Ориентировать антенну В азимутальном угле и в ранее рассчитанном пространстве.
  • Переместите пластину вправо от контрольной метки.
  • Медленно поверните зеркало обратно к отметке и прослушайте изменение высоты звукового сигнала индикатора. Если угол наклона установлен правильно, можно услышать изменение высоты тона. Слабый тон может указывать на сигнал от другого спутника. Необходимо выяснить состояние максимального показателя индикатора.
  • Повторите процедуру, изменив угол расположения.
  • После завершения настройки Отсоедините и подсоедините индикатор поиска тюнер непосредственно к конвертеру. Проверьте уровень сигнала с помощью встроенного программного обеспечения Receiver Software.

 настройка спутникового телевидения самостоятельно

Заземление коаксиального кабеля

Комплект для самостоятельной Установка включает в себя блок и кабель заземления.

Перед тем как настроить тюнер спутниковой антенны , самостоятельно Внешний кабель заземлен, который может быть подвержен статическому разряду или контакту с электрическими проводами. Для этого используется специальный блок, который размещается как можно ближе к точке входа.

Прикрепите блок пола к стене антенны । Подключите пластину и кабель к приемнику.

Подключите кабель к разъему блока. Затяните винт. Подключите кабель к контуру заземления здания или другой подходящей точке.

Выявление и устранение дефектов

Если во время поиска возникают проблемы спутникового показания, такие действия должны быть предприняты:

  • Убедитесь, что кабель подключен к терминалу в приемнике. спутникового ТВ;
  • Убедитесь в правильности настройки Канал. Если все правильно, введите данные второго транспондера;
  • Убедитесь, что кабель имеет надежное соединение, и добавьте азимут, угол места и наклон конвертера к вашему местоположению Проверьте прямой участок крепления отвесом;
  • Повторите поиск спутника, уменьшая или увеличивая угол положения на 1&④; от начального. настройки .

⑦ Подключение и сканирование каналов.

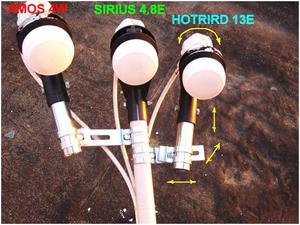

Если количество преобразователей больше одного, то последний настройки спутников ④ Следует добавить пример ввода одного & ndash; Hot Bird 13e, ввод P & ndash; Ester 5 в E, ввод в C конец, и; как 4W, нас. пункт.

Выключатель установлен рядом антенны И находится в водонепроницаемом контейнере, на дне которого должно быть сделано вентиляционное отверстие

Он указывает на вход для подключения головки Для каждого конвертера необходимо записать их соответствие, чтобы потом в меню тюнера для каждой спутниковой Установите головку в соответствии с подключением, ④ В этом случае порядок не имеет значения, Достаточно соответствия с конкретным подключением установки приемника ④ Если положение выбрано правильно, должно появиться уведомление

Настройка тюнера спутниковой антенны

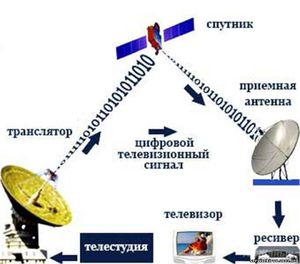

Спутниковое телевидение является прекрасной альтернативой традиционным проводным каналам передачи сигнала Прием телевизионных каналов напрямую зависит от работы тюнера — Специальные радиоприемники Их назначение — непосредственная обработка телевизионного сигнала

Настройка тюнера

Настроить тюнер спутниковой антенны можно самостоятельно .

Стоимость базового комплекта для приема телевидения невысока, ее можно сравнить с ценой обычного домашнего телефона Цифровые технологии стали более доступными в работе с телевидением, и работа с ними не имеет столько проблем, как раньше, только правильно подобранная конфигурация тюнера Этот спрос может удовлетворить потребности пользователя

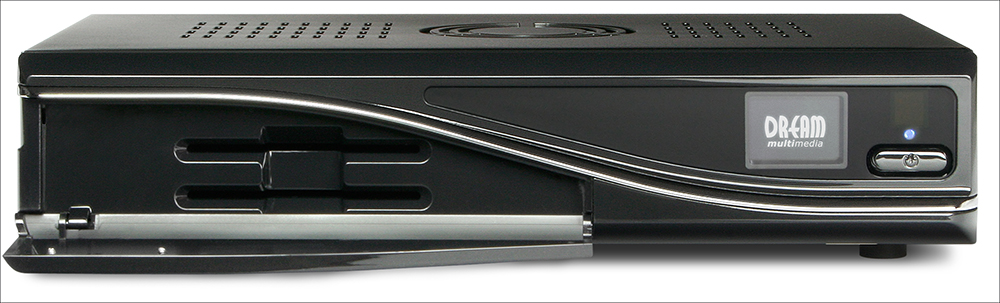

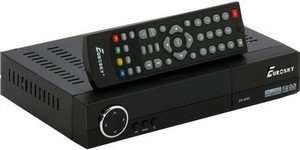

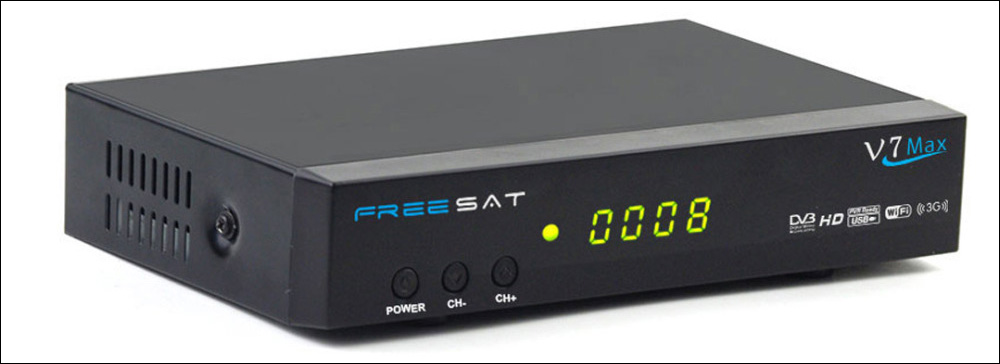

Выбор приемника

Прежде всего, необходимо определиться, с каким устройством вы работаете, которое входит в конструкцию практически каждого современного телевизора тюнер । В то же время, внешние тюнеры направлены на спутниковый Прием сигнала и работа в других частотных диапазонах Ваша покупка оправдана, если вы хотите самостоятельно Запись широкого спектра каналов на телевизоре

Вы можете приступить к настройке тюнера По разным причинам это может быть так:

  1. Покупка нового тюнера . .
  2. Ответственность устройства
  3. Внешние повреждения

Характеристики ресиверов определяются категориями, к которым они относятся Тюнер спутниковых антенн Его можно разделить на категории по стоимости, стоимость которых определяет наличие дополнительных функций:

  1. Категория бесплатных для приема Это самые дешевые средства Они используются с антеннами, передающими бесплатные каналы Их можно различать в зависимости от производителя и количества принимаемых каналовПример категории free-to-air
  2. Инструменты с мультиварками содержат специальный порт для платежных карт каналов связи
  3. Встроенные устройства с жестким диском Наличие жесткого диска позволяет записывать сигналы вещания с антенны । Вы можете обновить прошивку программного обеспечения таких устройств с помощью ПК
  4. ❶ Резидентные телевизионные приемники. и спутниковой Предельная четкость соединения Они отличаются высокой стоимостью.Пример резерва HDTV
  5. Другие типы Например, устройства с двумя тюнерами и жестким диском.

Настройки приемника

Отношения

Перед самостоятельной настройкой любого тюнера Убедитесь, что он подключен к спутниковой антенне И любые другие сопутствующие инструменты Далее подключите устройство к телевизору Наконец, устройство необходимо подключить к источнику питания от сети 220 В через настенную розетку

Каждое из этих устройств обеспечивает максимально возможное подключение периферии Современные методы включают использование HDMI Кроме того, можно использовать❶,❶, выход для стандартного антенны .

После этого интерфейс становится доступным спутникового тюнера । Вы можете войти в него с помощью тюнера .

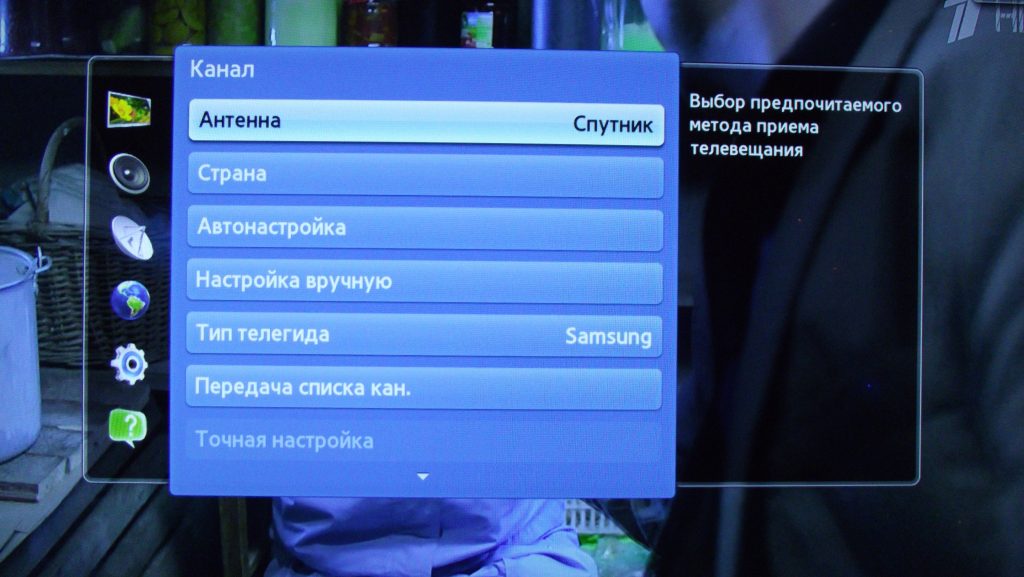

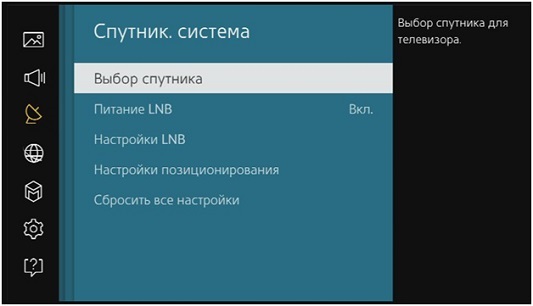

Работа с меню

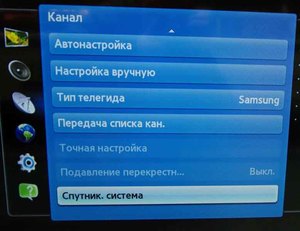

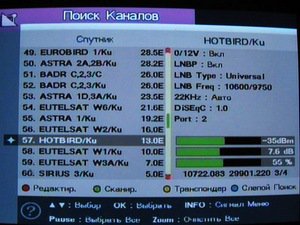

Примерный вид меню сводится к списку пунктов: «Настройки», «Антенна», «Поиск каналов»». Вам нужно самостоятельно Найдите в конфигурации такие параметры, как «❶», «0/12», «Звук выключения вспышки», «Позиционер.». Обязательно проверьте следующие элементы:

  1. Есть ли обмен сигналами с нужным спутником?
  2. Выясните, хорошо ли он настроен настройки спутниковой головки:
  • Для С-диапазона (LNB, частота 5150).
  • Для круговой головки — круговой LNB 10750.
  • Для линейных … — Универсальный 9750/10600.

Обычно такая информация находится в примечаниях к инструкции спутниковой головки. Найдите его в меню и установите DISEQC для нужного спутника. Вам лучше запомнить или записать, какой выход соответствует тому или иному выходу антенне .

И следите за другими тоже настройкам :

Настройка порта жесткого диска

  1. Port Disk — имеет несколько входов, которые меняются для подключения ним спутниковые головки.
  2. LNB — это техническое название головки силового спутника. Он используется для управления мощностью спутниковой головки или инструменты дискового стандарта.
  3. 0 / 12В- используется для переключения питания двух устройств (монограмма, диск).

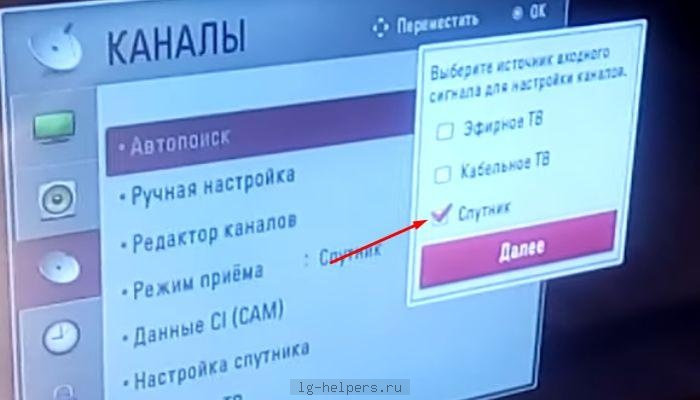

Чтобы добавить канал

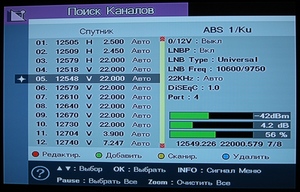

Сканируйте передатчик на нужный спутник в приемнике.

Чтобы определить настройки Определите транспондеры и посмотрите каналы передачи спутника. Обратитесь к установке в списке транспондеров.

Выбор спутника

Чтобы установить:

  • Зайдите в список настроек для СНГ/России.
  • Выберите спутники Jamal, Amos, Sirius, Hotman, ABS1.
  • Если в списке нет нужных вам каналов, введите их в статье Интернет:

Объектив 5x или 4X, 75x, 53X, 40X.

Необходимую информацию вы найдете в списке параметров спутника.

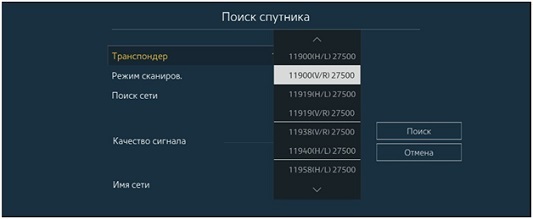

Сканирование транспондера

Данные, поступающие с транспондеров, должны принимать данные с телеканалов. Необходимо просканировать сигнал с транспондеров, чтобы список правильных каналов был актуальным. Вы найдете опции транспондера там же, где и выбранное вами меню.

Поисковые строки в свойствах телеканалов и радио указывают на метод поиска:

  1. Выбор типа канала.

Здесь каналы выбираются в соответствии с типом программы, например:

  • Только телевидение — только телевидение;
  • Или Television and Radio — как для телевидения, так и для радио.
  1. Метод поиска.

Опции каналов по типу кодирования — например, все — поиск всех каналов, включая декодированные или закрытые. Или free-to-air — только некодированные каналы.

Настройки поиска

  1. Различные виды обнаружения:
  • Найдите транспондер.
  • Поиск сети — сеть транспондеров для другого спутника.
  • Поиск спутниковых каналов. Линия, условия которой зависят от выбранного типа подвески. Здесь вы можете выбрать антенну с мотоподвесом или же спутниковую антенну । Если запись с моторной подвеской выбрана по обычному принципу, приемник может двигаться. антенну Когда они получают должность.

Подключение тюнера типа стерео

Стерео тюнер — это в большинстве случаев устройство с поддержкой стереозвука на выходном устройстве. Часто используется с тремя контактами. Первый отвечает за видео, второй и третий — за левый и правый звуковые каналы L и R.

Чтобы самостоятельно Предотвращение наложения звуков, спутниковые приемники поддерживают специальную функцию. Он реализован в виде отдельной кнопки или функции в меню. Кнопку часто называют аудио. Это позволяет вам тонко настроить конфигурация аудиоканалов.

Заключение

Мы изучили несколько аспектов настройки тюнера и каналов самостоятельно । Мы узнали, что такое транспондер и как с ним работать. Тюнер для спутниковой антенны — Это мощное многофункциональное устройство, без которого невозможно обойтись.

Узнайте больше о современных радиоприемниках и компьютерах, читайте страницы нашего сайта. Делитесь своим мнением с посетителями, оставляйте комментарии и заметки.

Настройка спутниковой антенны самостоятельно Подготовка и процедура

 настройка спутниковой антенны самостоятельно

Спутниковое телевидение не теряет своей актуальности даже с широким распространением цифрового наземного вещания и предлагает аналогичные возможности. Прием изображения со спутника особенно интересен благодаря большому количеству телевизионных каналов со звуковым сопровождением на всех языках мира. Кроме того, доступ ко многим каналам совершенно бесплатный.

Наконец, есть районы, где технически невозможно организовать непрерывное покрытие из-за большого расстояния между населенными пунктами. Многие городские жители также переходят на спутник там, где невозможно принять сигнал приемлемого качества либо из-за сложного рельефа, либо из-за плотной и высокой застройки. И произвести установку и настройку спутниковой антенны , А также сам приемник, не такой сложный своими руками, сэкономите много денег на нем.

Что нужно знать перед установкой

Сначала вам нужно узнать точные координаты места, где вы собираетесь установить антенну । Это можно сделать по любому географическому справочнику или с помощью поиска в Интернете.

Затем вам понадобится информация о параметрах передачи данных с выбранного спутника. Здесь будет интересно узнать:

  • Положение спутника на горизонте;
  • Частота транспондера (передатчика на спутнике);
  • Означает символьную скорость в КБ/с и максимальную скорость передачи информации;
  • Поляризация сигнала;
  • FEC, другими словами — коррекция ошибок. Этот параметр не является обязательным для некоторых моделей приемников, так как он может быть установлен автоматически. Кстати, заказы на автоматизацию производства здесь.

Информацию о транспондерах также проще всего узнать через поисковые системы, оценив там только название спутника.

Наконец, необходимо рассчитать углы наклона и изгиба антенны । Это можно сделать разными способами.

  1. Обратитесь к тем, кто уже принимает сигнал с интересующего вас спутника и производит настройку своими руками.
  2. Рассчитать вручную. Однако этот метод требует достаточно серьезных знаний и поэтому не всегда осуществим.
  3. Используйте специальные программы.

Вы можете найти и загрузить их в любой точке сети. Независимо от разработчика, все должны ввести географические координаты точки местоположения. антенны А также положение или название спутника. Дополнительным плюсом в этом случае является то, что такие программы отображают результат расчетов в графическом виде. И это значительно упрощает понимание того, как именно нужно стоять в пространстве антенна Чтобы получить доступ к интересующему вас партнеру.

Как настроить тюнер спутниковой антенны самостоятельно

Как настроить тюнер спутниковой антенны

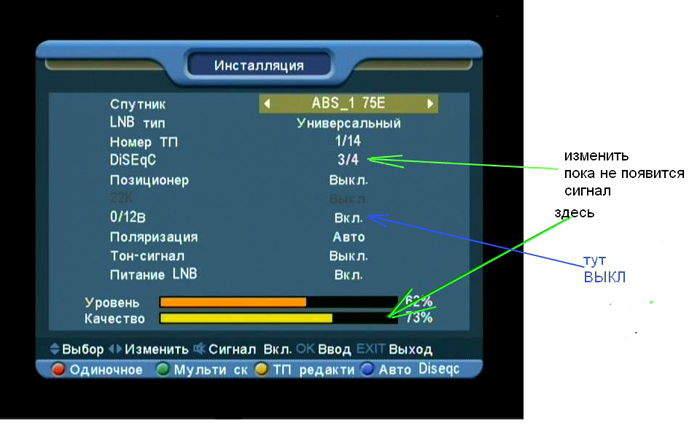

Вся настройка Он создается с помощью меню. После нажатия соответствующей клавиши необходимо постоянно переходить в раздел «Параметры приема». Возможно, что название этого раздела будет другим, но смысл должен остаться практически тем же. Вы должны работать со следующими элементами.

  1. Номер антенны । Лучше оставить одну единицу по умолчанию.
  2. Название спутника.

Предположим, что произведено настройка На спутнике группы Hot Bird, популярность которой объясняется большим количеством русскоязычных радиостанций и телеканалов. Если на этом этапе нужный не найден в меню, нажмите «Добавить» и введите название.

Самодельный импульсный источник питанияЛучшим решением в ситуации, когда покупка готового источника питания обходится недешево или технически нецелесообразна, является сборка импульсного источника питания своими руками. Широкий ассортимент элементной базы по доступным ценам также является предпочтительным.

Наиболее распространенным электрическим счетчиком в повседневной жизни является однофазный счетчик. В случаях, когда его необходимо заменить самостоятельно, требуются определенные знания — от характеристик различных типов до стандартных схем подключения. В помощь мастерам — эта статья.

Сам текст может быть любым, но лучше всего указать реальное название спутника, чтобы избежать ошибок в будущем. Кроме того, уместно указать имя и должность в градусах. Поскольку спутники расположены в точке 13E, имя может быть задано следующим образом: «Hotbird13». Для этого поля можно использовать только стандартные 8 символов.

Раздел может содержать несколько других элементов. Например, можно изменить способ поиска новых каналов на транспондере, разделить поиск различных радио- и телеканалов или отображать их все вместе. Основное значение для начинающих настройки Не в этих пунктах.

Самое главное, что после ввода типа поляризации индикаторы качества и уровня сигнала получают значения. В большинстве приемников ресиверов они находятся в том же окне, в котором были сделаны настройка на транспондер.

Индикаторы показаны в виде двух полосок с цифрами рядом с ними. Цвет индикаторных полос может быть произвольным и даже меняться в зависимости от отображаемых значений. Поэтому лучше сосредоточиться на уровне наполнения, а также на процентных показателях.

Верхняя полоса, которая может быть подписана как «уровень сигнала», «уровень», «L» и т.д., символизирует качество сигнала, поступающего от преобразователя. Если он меньше 10% или равен нулю, это может означать, что вышеупомянутые настройки Неправильное производство.

Нижняя полоса — качество сигнала («Сигнал», «Качество», «Качество» или «Q»). Символы этого показателя будут иметь огромное значение с точным значением настройке спутниковой антенны Так как это показывает точность наведения на спутник. Его нормальные значения составляют 70% и более.

Теперь необходимо сохранить введенные данные, нажав «ОК», «Выход» или «Выход».

Настройка антенны своими руками

Все работы, которые необходимо выполнить для точности настройки спутниковой антенны А для получения картинки максимально возможного качества можно разделить на три составляющие.

Обучение

Само собой разумеется, что подвеска антенны Уже установлен в оптимальном месте, необходимо соблюдать тщательную подготовку к настройке । Без него риск попасть в ситуацию, когда оборудование уже отправлено в путь, а некоторые важные мелочи отсутствуют. Поэтому необходимо заранее позаботиться о внешнем виде следующих предметов:

  • Гаечные ключи и отвертки всех размеров, используемые при монтаже подвески и необходимые для крепления самого зеркала;
  • Компактный телевизор, тюнера И полный комплект соединительных кабелей;
  • С удлинителем достаточной длины и парой розеток для минимального электропитания;
  • Компас;
  • Транспортер.

В некоторых случаях его невозможно физически разместить тюнер Расположите телевизор таким образом, чтобы сохранялась возможность смотреть на экран во время работы. Тогда также необходим помощник, который может управлять сигналами индикатора тюнера И немедленно сообщите о его изменениях.

Грубая настройка

Грубая настройка

Сначала его необходимо установить антенну На своем месте и не закрепляйте его, чтобы можно было менять положение зеркала с наименьшими усилиями. Поскольку данные о необходимых углах наклона и поворота уже имеются, можно приступать к выравниванию антенну :

  1. При использовании компаса ориентир, расположенный на требуемом азимуте, смотрит на горизонт. Для этого на компасе устанавливают азимут и ищут направление на визир. Предмет, попавший в щель визиря, становится только проводником;
  2. Угол вертикального наклона сначала берется очень приблизительно. Вы можете прояснить это, если посмотрите через транспорт от края до края зеркала антенны . Желательно, чтобы антенна Он был немного сильнее, чем нужно.

Точная настройка

Точная настройка

Теперь необходимо включить телевизор и приемник на экране особый интерес представляет полоса индикатора качества сигнала

Далее антенну Теперь его следует постепенно отклонять на несколько градусов влево, постоянно контролируя показания дисплея, антенну Необходимо повернуться влево, если во время этого действия не наблюдается увеличения полосы индикатора качества, то зеркало антенны нужно совсем Слегка опуститесь и повторите процесс в противоположном направлении.

Такое змеевидное движение в конечном итоге позволит вам найти ту точку в пространстве, где качество сигнала в это время превышает желаемые 70-75. Уже сейчас можно обеспечить надежный прием сигнала

Схема электропроводки в частном домеПрокладка электрических сетей — крайне ответственное мероприятие, поэтому особое внимание схеме электропроводки в частном доме или квартире следует уделить еще на этапе планирования монтажа электроснабжения

Трехфазные электродвигатели все чаще используются в частных домах благодаря своей эффективности О принципе работы асинхронного двигателя вы можете прочитать здесь, а эта статья поможет вам изучить схему подключения этого устройства к однофазной сети 220 вольт

При поиске точного направления на спутник важно помнить следующее:

    Поворачивать антенну Вы можете находиться либо сбоку, либо сзади, потому что человеческое тело является непреодолимым препятствием для такого слабого радиосигнала;

После того, как спутник определил направление, должен быть выполнен автоматический поиск каналов В разных моделях приемников последовательность действий может быть разной, но в целом они не отличаются от поиска каналов на обычном телевизоре

Завершив настройку Поэтому необходимо максимально затянуть все крепежные и регулировочные винты. антенна Дует сильный ветер, ветер может скоро сбить с ног. настройку С ослабленными винтами

Последний шаг — надежное крепление кабеля. Лучший способ — прикрепить его к стойке конвертера и элементам подвески с помощью одноразовых пластиковых зажимов

Самостоятельная настройка спутниковой антенны — Мероприятие не такое уж сложное, так как требуется осторожность, точность и неторопливость Тщательная подготовка помогает упростить работу, где нужно заранее понимать всю последовательность своих действий и необходимую ситуацию антенны В космосе станет результатом многолетней работы спутниковой антенны Без ремонта и технического обслуживания

Настройка и установка спутниковой антенный и тюнера самостоятельно в видео

В видео весь процесс описан простым языком и тут же показан на примере установки в деревенском доме Смотрите его и тогда установка станет еще проще

NexxDigital — компьютеры и операционные системы

Как настроить тюнер спутниковой антенны самостоятельно . Как настроить спутниковую антенну самостоятельно : правильный подход

Инструкция в 5 советах : настройка спутниковой антенны самостоятельно

Прежде чем начать процесс, необходимо выбрать подходящее место установки спутниковой антенны Нет необходимости говорить о том, что цифровое вещание распространяется (и растет скачками) сегодня что спутниковое Телевидение изжило свою полезность Получение изображения со спутника интересно тем, что у вас есть возможность настроиться на большое количество каналов, и многие спутниковые каналы доступны бесплатно, а также есть районы, где непрерывное покрытие цифрового вещания физически невозможно Потому что». антенну Единственное возможное решение Не бойтесь таких слов, как «параболическая настройка». антенну Или «спутник», «поляризация», «положение головы»». Возможно, эти рекомендации не пригодятся вам в самой сложной задаче, а при необходимости не составит труда посмотреть на положение головы и определиться с вращающейся частью

Подготовка к настройке антенны

Допустим, подвес антенны уже реализована, т.е. установка антенны В оптимальном положении, которое еще предстоит найти, не применимо Тогда вы должны быть хорошо подготовлены к настройке . Иначе бывает, что антенна Уже в пути, место выбрано и пора устанавливать, но не хватает одной досадной мелочи

Самостоятельная установка может сэкономить вам много денег

Установщик должен подготовиться:

  • Гаечные ключи и отвертки различных размеров, включая монтаж подвеса и крепление самого зеркала;
  • Телевизор, тюнер , соединительный кабель;
  • Удлинительный шнур с парой розеток;
  • транспортир;
  • Компас.

Порой, точная настройка Без помощника не обойтись. Например, если соединение не может быть выполнено с пульта управления. То есть, нет возможности подать заявку. тюнер С помощью телевизора вы можете внимательно следить за дисплеями и настраивать каналы. Затем регулировка антенны Сделано вместе.

Грубая настройка спутникового телевидения

Предположим, вы хотите выполнить грубую работу руками настройку . Затем вам необходимо установить антенну На месте, а затем убедитесь, что он не слишком туго затянут. Почему не плотно? Это делается для того, чтобы сохранить возможность изменения положения зеркала. При наличии данных о требуемых углах наклона можно ориентировать антенны .

Антенна должна быть установлена в нужном направлении

Как ориентировать антенну :

  • С помощью компаса нужно поймать ориентир на горизонте, который находится на нужном азимуте. Это означает, что вам нужно выбрать и установить азимут на компасе и визуально искать направление. Объект, который попадает в паз прицела, является точкой отсчета.
  • Сначала приблизительно берется вертикальный угол наклона. Но когда вы его найдете, вы сможете усовершенствовать его, глядя на зеркальное пересечение антенны Через телепортатор. В этом случае наклон оборудования несколько выше, чем необходимо.

Точная настройка спутниковой антенны

Следующий шаг — включение телевизора и приемника. Для вас полоса индикатора качества сигнала должна создавать интерес на экране. Качество и индикация — ключевые слова. Отклонить антенну Несколько градусов влево. Затем медленно поверните, следя за показаниями. антенну Слева. Если показания не увеличиваются, слегка опустите зеркало. антенны , повторите процедуру в обратном направлении.

Чтобы принять радиосигнал со спутника, он должен попасть на приемное зеркало, и ничто не должно ему мешать

Поэтому можно сказать, что дома вы совершаете движения как змея — и вы обнаружите, что в комнате есть точка, где качество сигнала выше 75%. Этот тест обеспечивает надежный прием сигнала.

Не забудьте повернуть антенну Вы должны находиться позади или сбоку, так как человеческое тело является основным препятствием для поиска сигнала. Зеркальное движение антенны Должно быть, очень медленно. Приемник должен иметь разницу во времени, чтобы обнаружить сигнал. Если вы уже получили сигнал хорошего качества, его можно сделать еще лучше, если слегка повернуть конвектор.

Завершение процесса: как настроить спутниковую антенну самостоятельно

После определения направления на спутник выполняется автоматический поиск каналов. Обычно поиск канала на телевидении аналогичен поиску каналов в тазу. И после завершения настройки , необходимо затянуть все регулировочные и крепежные винты. Все еще у антенны Сильный ветер, и ветер может сбить с ног настройку если винты ослаблены.

Очень многие думают, что настройка спутниковой антенны Сложный процесс, на самом деле это не так.

Затем необходимо надежно закрепить кабель. Проще и правильнее прикрепить его к стойке конвейера и подвеске с помощью одноразовых пластиковых зажимов. Если вы не уверены, что сможете сделать все это самостоятельно, вам уже необходимо собрать небольшую команду опытных настройщиков. Иногда двух пар рук недостаточно, только три.

Схема: как подключить спутниковую Тарелка для телевизора

Инструкция будет отличной только в том случае, если все будет сделано с нуля. Если речь идет только о «перенастройке», а также об удалении ненужных каналов и поиске недостающих каналов, процесс будет проходить быстрее. Данная инструкция является универсальной — подходит для тех, кто устанавливает антенну Например, в Беларуси, Казахстане, Караганде, Харькове (Украина здесь даже Ямал может быть включен в эту схему.

Установку спутниковой антенны Нужно выше, в большинстве случаев — на крыше.

Инструкции по подключению антенны :

  • Выберите правильное место установки антенны (Если вы живете в северном полушарии, спутники находятся на юге);
  • Проверьте, чтобы место было удобным, чтобы оно не было сложным для обслуживания;
  • Подключите антенну в соответствии с прилагаемыми инструкциями;
  • Установите его в выбранном месте так, чтобы он был готов к настройке;
  • Подготовьте кабель;
  • Объедините конвертер и приемник одним кабелем и подключите приемник к телевизору;
  • К месту антенны Принесите энергию;
  • Подключите и вставьте вилку в блок питания телевизора;
  • Установите антенну в том же направлении и под тем же углом, что и соседи;
  • Следуйте меню и выполняйте инструкции;
  • Изменение угла вертикального наклона;
  • Придайте антенне нужный наклон;
  • Поворачивайте антенну В горизонтальной плоскости для достижения максимально возможного уровня сигнала;
  • Затяните все крепежные элементы;
  • ОК – в меню настроек ;
  • Посмотрите на названия каналов и убедитесь, что они перехватили этот спутник.

Антенну всегда можно перенастроить Зачем вам китайские каналы, если они вас не интересуют? Например, зачем вам нужны каналы на Sirius и Venus, если вы ориентированы на спорт? Одним словом, что именно вам нужно, не загружая список дополнительных услуг.

Как настроить спутниковую антенну самостоятельно (видео)

Многое можно сделать самостоятельно , также установить антенну . Если спутниковая Диск — это единственный способ отобразить большое количество каналов, к которым вы можете относиться самостоятельно

Современные системы телевизионного вещания развиваются стремительными темпами Аналоговый эфир заменяется цифровым вещанием Он обеспечивает отличное качество изображения, за исключением канала на канале, искажения картинки, появления «снега» на экране и других помех Улучшая качество наземных телевизоров, они не теряют своей актуальности и системы спутникового телевидения.

А нужно ли спутниковое телевидение?

Спутниковое телевидение расширяет возможности потребителя в просмотре телевизионных каналов Оно является источником множества телевизионных каналов, транслируемых практически на всех языках мира При этом многие каналы доступны бесплатно

Спутниковое телевидение актуально в регионе, где сложный природный рельеф, или в местах с плотной высотной застройкой

Как известно, метровые и дециметровые волны наземного вещания не могут преодолеть пространственные препятствия Они отражаются от любых объектов и создают дополнительные телевизионные помехи Спутниковое телевидение позволяет принимать сигнал напрямую, без влияния искусственных и естественных препятствий

Второе преимущество спутникового Телевидение — это возможность покрытия зоны телевизионного вещания в районах, где расстояние между населенными пунктами очень велико и организация сплошного покрытия невозможна

Тот факт, что что самостоятельно установить спутниковую антенну расчеты и без специальных инструментов могут быть выполнены даже непрофессионалом

Преимущества спутникового телевидения

Пожалуй, самым важным преимуществом является относительно низкая цена оборудования, которое окупается за короткое время, так как отсутствует ежемесячная плата за просмотр телевизионных каналов

Большой плюс спутникового Телевизионное видео — это отличное качество изображения и звукового сопровождения, не уступающее по своим характеристикам лучшим DVD-дискам

Как работает спутниковое ТВ?

На юго-востоке, юге и юго-западе над экватором спутники принимают сигнал от центра вещания телевизионной программы в одной и той же точке относительно Земли

Принимаемые сигналы, спутники транслируют на землю, покрывая важные области, подобно лучу электрического прожектора, уровень сигнала снижается от центра к краям

Следует отметить, что знак не проходит через естественные и искусственные препятствия, такие как стены, здания, деревья и т.д. Этот фактор следует учитывать при выборе места установки антенны .

Использование спутниковых сигналов антенны Обратите внимание на конвектор. После завершения первичной обработки он передается приемнику антенный канатная дорога. В приемнике происходит изменение телевизионного канала, после чего он передается на телевизор.

Принцип работы антенны

Спутниковая антенна — Он представляет собой параболическую конструкцию в форме круглой тарелки. Она самостоятельно Завершает прием микроволновой печи от спутников сигналов передачи от телевизионных источников.

Параболическая форма офсетной пластины отражает входящий сигнал. к антенне , закрепленный в центре конструкции. На координаторе плиты закреплен автоматически регулируемый радиатор Rob. Эта часть является усилителем принимаемого сигнала. Передние головки конвектора выбирают радиоволны из фокальной точки с передачей блока редукционного преобразования. Роль рупора заключается в преобразовании радиоволн и электромагнитных сигналов в электрические. Кроме того настройка ваш спектр. Сигнал от конвектора поступает на приемник, а затем на телевизор.

Типы панелей

Существует два вида спутниковых тарелок:

  • Смещение;
  • Прямой.

Принцип установки офсетных тарелок завершается в их ориентации под спутниковой линией передачи. Сигнал отражается от пластины и поступает в преобразователь под углом.

Офсетные пластины соединены почти вертикально, что позволяет избежать накопления в конструкции атмосферных осадков, которые могут повлиять на качество приема сигнала.

В прямофокусных структурах значительная часть зеркала блокируется конвектором. По мере увеличения диагонали она становится почти незаметной.

Место установки антенны

Если вы планируете установить спутниковых антенн самостоятельно , то необходимо соблюдать некоторые правила:

  • Прием сигнала не должен быть нарушен (деревья, здания, сооружения);
  • Основное направление антенны – юг.

Комплект спутникового телевидения

Стандартное оборудование состоит из шести позиций:

  • спутниковая Блюдце. Используется для приема сигнала с определенного спутника;
  • Кронштейн. Необходимо прикрепить пластину к зданию или опоре;
  • Конвектор। Преобразует сигнал, принимаемый пластиной, и отправляет его на приемник;
  • ЖЕСТКИЙ ДИСК. Используется для подключения двух или более конвекторов;
  • Соединительная линия. Отправляет предварительно обработанный сигнал на приемник;
  • DVD- тюнер । Служит для изменения входящих сигналов на телевизоре.

Подготовка к установке спутникового оборудования

Определяем положение кардинальных точек с помощью компаса и выбираем оптимальное место установки антенны । Следует отметить, что размещение. антенны На крыше многоэтажного здания может спровоцировать его кражу, а для крепления на фасаде может потребоваться разрешение. На самостоятельная установка спутниковых антенн Не стало ли это проблемой, вам следует решить эти проблемы заранее.

Сама сборка спутниковой антенны Не что-то недостижимое. В прилагаемой инструкции подробно описана установка. спутниковую антенну самостоятельно .

Процедура установки выглядит следующим образом:

  • Установите панель в соответствии с инструкциями;
  • Установите и закрепите кронштейн с учетом естественной нагрузки и материала стены;
  • Закрепите конвектор в специальных кронштейнах с разъемами для удаления влаги внутри;
  • Подключите приемник и штекеры к кабелю через F-коннекторы. Передача антенны Необходимо отказаться от метрового питания кабеля;
  • Надежно закрепите кабель на изгибе держателя;
  • Уплотните разъемы силиконом или герметиком;
  • закрепить антенну На держателе, кроме возможности быть вертикальным и горизонтальным.

Подготовка кабеля подразумевает его подключение к F-разъединителю. Для этой работы вам понадобятся монтажный нож и плоскогубцы.

F-соединение

Для правильного подключения разъемов необходимо соблюдать приведенную ниже последовательность:

Соединительный кабель готов. Теперь вы можете начать к настройке антенны . Из всей работы самостоятельная настройка спутниковых антенн Более утомительно и ответственно.

Вам обязательно нужно что антенна Правильно установленные и обращенные на юг.

Делаем настройки За Сириуса. Установка спутниковых антенн самостоятельно Сначала установите частоту на приемнике на 11766, а скорость — на 27500. Выбираем поляризацию «H».

На приемнике мы видим две полосы:

  • Красный — показывает подключение антенны и спутниковых сигналов;
  • Желтый — показывает уровень принимаемого сигнала.

Если антенна При правильном подключении уровень сигнала достигает 40%. В этом случае качество сигнала равно нулю.

Переходим к вопросу о климате как самостоятельно настроить спутниковую антенну . Регулировка стартового положения антенны Все время влево и вверх.

Затем осторожно поворачивайте слева направо и контролируйте уровень качества сигнала. При отсутствии, опустите панель на 2-3 мм и повторите процесс в обратном направлении — справа налево до упора. Мы выполняем этот рабочий алгоритм до тех пор, пока не появится желтая полоса.

Мы проверяем наклон панели с помощью специально нанесенных цифр на крепежных элементах.

На этом этапе трудно самостоятельно Перемещайте юстировку тарелки по высоте и одновременно контролируйте наличие сигнала на приемнике. Поэтому к работе необходимо подключить помощника.

При индикаторе желтой полосы в пределах 21%, мы исправляем ситуацию.

Более точное управление настройку

Немного опустив антенну Повернитесь немного влево. Когда качество сигнала ухудшится, мы возвращаемся в исходное положение. Мы поворачиваем направо, плюс вверх и вниз.

Когда сигнал достигает 40%, мы переходим к настройке Сосудистые мы поворачиваем сначала по часовой стрелке, а затем против часовой стрелки и добиваемся улучшения сигнала на 65-70%.

Регулировка бокового конвейера

Когда основная пластина настроена Боковой конвейер очень прост в установке.

Производим настройку На Амоса. На приемнике установите частоту на 10722, скорость на 27500 и поляризацию на «H».

Для HOTBIRD частота — 11034, скорость — 27500, поляризация — «V».

Порядок настройки Создан по модели Сириуса.

Наклоняя боковое крепление из левого верхнего угла в правый и постепенно опуская его на 2-3 мм, мы добиваемся появления намека.

Для улучшения качества сигнала мы вращаем датчики вокруг своей оси. Сначала поверните по часовой стрелке, а затем против часовой стрелки.

Здесь мы узнали как настроить спутниковую антенну самостоятельно . При наличии небольшого опыта и плана действий это несложно сделать.

После окончательной настройки антенны осторожно подсоедините кабель и включите на тюнере Функция сканирования. Тюнер самостоятельно Сканирует доступные для просмотра телеканалы и отображает их список.

Затем вы можете смотреть телевизионные программы.

Спутниковое телевидение уже давно никому не в диковинку — в настоящее время эта роскошь доступна в большинстве домов. Однако установка такой конструкции считается сложным процессом, который невозможно выполнить без помощи специалистов. В некоторых отношениях это действительно так, но не все так просто. самостоятельно монтировать спутниковую антенну . Если человек не обладает определенными навыками, этот процесс может быть для него опасным. Но вот настроить спутниковый тюнер Достаточно просто без посторонней помощи.

Возможные причины отсутствия телевизионного сигнала

Если ни одна из вышеперечисленных причин не подходит, и приемник категорически отказывается транслировать вашу любимую телепередачу, есть два варианта: Обратитесь за помощью к специалистам или попробуйте настроить тюнер самостоятельно .

Настройка спутникового тюнера

Поэтому, если по какой-либо причине настройки Произошла поломка приемника, и вместо любимой программы на экране телевизора надпись «Нет сигнала», не спешите расстраиваться. Дорогостоящий ремонт не обязателен — вполне возможно решить проблему самостоятельно.

Сначала вам нужно выяснить, какой спутник настроена Блюдце. Это несложно, если вы помните, какие телеканалы принимали раньше. тюнер . Часто бывает антенна Для трех спутников: Амос, Астра и HOTBIRD, иногда. к антенне К голове добавляются дополнительные спутники.

Когда легкий доступ к антенне

Конкретный спутник всегда соответствует конкретной голове. Когда мы говорим о стандарте антенне На трех спутниках они расположены следующим образом:

  • Крайний слева-HOTBIRD (13° на восток);
  • центр-Астра (4,8 ° к востоку);
  • Правый амос (4 ° W).

От каждой головки отсоединяется кабель, соединяющий ее с переключателем DISEQC, расположенным на задней панели антенны । Все входы DISEQC пронумерованы, и если вы узнаете, какой из них подключен к кабельной головке, вы сможете определить, какому сателлиту соответствует номер переключателя. Лучше всего составить список и отметить его напротив каждого спутника.

Составив список, вы можете принять за настройку ресивера:

Если доступ к антенне затруднён

Если добраться до спутниковой антенны Маловероятно, что настройка приемника будет немного сложнее, так как он должен работать по «методу тыка».

Итак, сначала вам нужно выполнить пункты 1 и 2 описанного выше метода. Затем переходим на вкладку TP number (на некоторых моделях — «Frequency», «Transponder») и находим в списке рабочие частоты, т.е. частоты, на которых вас интересует передача. Нажмите кнопку » OK» на пульте дистанционного управления.

Далее переходим на вкладку DISEQC (DISEQC 1.0) и случайным образом выбираем любое число из списка. Нажмите OK и посмотрите на показания шкалы сигнала. Если они приближаются к максимальному значению, то оставляем все как есть, если нет, то пробуем другие числа, пока шкала сигнала не покажет максимум. Мы повторяем такие действия с каждым из спутников И выполняем шаг 4 предыдущего метода.

Все эти советы О случаях, когда каналы приемника пропадали с третьего раза из-за помех (слетела прошивка, пользователь не нажал то, что нужно и т.д.)). А что делать, если любимая станция просто перешла на другую частоту, но на ту, которой нет в раскрывающемся списке тюнера ?

Настройка ТВ-каналов в спутниковом ресивере

Поскольку меню настроек В разных моделях тюнеры могут отличаться, рассмотрим принцип поиска каналов на примере самого популярного из них.

Некоторые модели приемников имеют так называемый «слепой» (т.е. автоматический) поиск всех частот, но он доступен не везде и не всегда работает правильно.

Сначала необходимо определить параметры спутникового Трансляция необходимых каналов. Чаще всего канал уведомляет об этом аудиторию за определенное время до перехода на другую частоту и выводит на экран текстовое сообщение с параметрами будущего вещания. Если такое сообщение отображается на экране телевизора, его необходимо записать. Если изменение параметров стало неожиданностью, необходимо проверить соответствующую информацию в таблице частот.

Телеканалы, найденные в результате такого поиска, обычно отображаются в конце общего списка, который не был удален ранее, хотя все доступные каналы можно удалить, удалив их до начала манипуляций настройки тюнера На завод (это помогает соответствующий пункт меню установки). Для наглядности вы можете посмотреть видео по настройке ресивера.

Если вы уверены, что выполнили все задания правильно, но настроить спутниковый тюнер самостоятельно Не работает, лучше не рисковать и обратиться в ближайшую специализированную систему по обслуживанию систем спутникового телевидения.

Сегодня мы узнаем как можно скорее настроить спутниковую антенну । Мы адаптируем его к EUTELSAT 36A / B 36 ° E. Есть «НТВ плюс», «Триколор ТВ», «Лебедь». Но нас больше интересуют «НТВ Плюс» и «Триколор ТВ».

Для этого нам нужно антенна

И оборудование:

  • Несколько анкеров диаметром 6 мм и длиной 6 см, или можно взять 8*8;
  • Клавиши со стрелками;
  • Канцелярский нож;
  • Плес или плоскогубцы.
  • Также нам понадобится перфоратор для сверления отверстий в стене.

Дома или в месте, подходящем для новичка, вам необходимо собрать антенну Т.е. сразу прикрепить стержень, который держит конвертер, прикрепить сам конвертер, собрать весь кронштейн и стойку. Прикрепим к стене.

Прежде чем установить кронштейн на стену, необходимо определиться с точным местом, где мы будем его крепить. Место должно быть свободным, вокруг не должно быть ни деревьев, ни лишних проводов.

Монтажная труба должна быть прикреплена к стене так, чтобы она располагалась как можно вертикальнее, вы можете измерить ее по высоте.

Вставляем трубу туда, куда нам нужно, в отверстие с помощью чего-нибудь, например, отвертки или маркера, делаем метки на стене.

Затем удаляем трубу и сверлим отверстия в стене.

Устанавливаем наш кронштейн на стену и крепим его к 3 анкерам, которые уже были вставлены заранее.

Все это тщательно закрепляем анкерными гайками.

Затем берем в руки антенну Слегка ослабьте кронштейн и наденьте его на трубу, закрепите так, чтобы конструкция хорошо держалась, но могла немного смещаться вправо/влево.

Для настройки Каждый спутник произвольно представляет собой группу программ для Android и других платформ, а также для компьютеров.

Например, на телефоны с платформой Android можно установить программу Satfinder.

Программа определяет наши координаты и выводит параметры настройки спутника.

Нас интересуют линии азимута и элевации (элевация — географическое направление, в котором следует изменить антенна ).

Наклон LNB — угол поворота преобразователя, т.е. угол, под которым преобразователь должен находиться как можно выше для лучшего сигнала.

Мы также заинтересованы в другой программе для Android — Clinomet.

Это программа, которая позволяет увидеть угол наклона телефона.

Не на Android, есть много других подобных программ, которые можно использовать для измерения угла наклона, вы можете использовать все доступные.

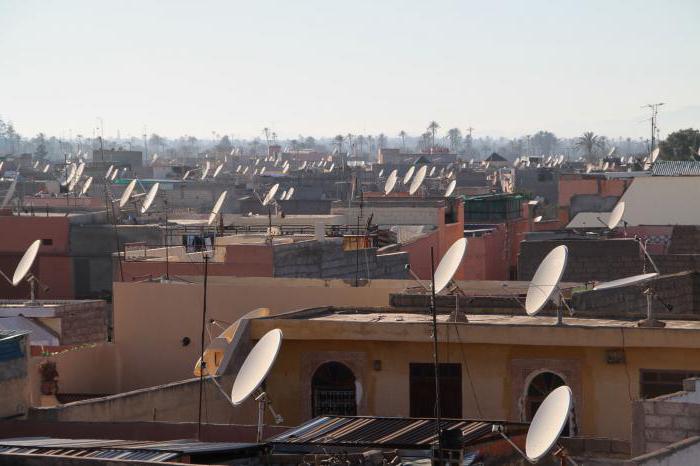

При установке антенны Сначала вам следует осмотреться, возможно, есть предложения — другие уже установлены антенны НТВ плюс или Триколор ТВ, что поможет нам определить способ замены.

Если есть возможность, вы можете обратиться к другому, уже установленному и настроенному антенне .

Ваш дизайн относится к тому же типу.

Планка, удерживающая конвертер, должна находиться под одним и тем же углом.

Чтобы измерить угол наклона этой планки, прислоняем к ней телефон, включаем нужную заранее программу и смотрим на угол наклона 64 градуса.

Следующие действия — вы должны ориентироваться на месте и вычислить, куда оно направлено географически антенна । Чтобы сделать это, перейдите. к антенне Посмотрите внимательно за собой и перед собой в центр. Необходимо найти какой-нибудь ориентир на расстоянии, от которого мы будем давать указания. антенну при установке.

Затем мы возвращаемся к себе и антенне И повторяем процесс, а именно измеряем угол наклона полюса. Она должна составлять, как мы установили, 64 градуса. Затем мы начинаем позади нас антенной Строго посередине мы находим нашего гида и руководителя вдалеке антенну На нем тоже. И вот оно:

Затем прикручиваем антенный Кабель к конвертеру.

Помните, что закручивать кабель можно только тогда, когда он не подключен к приемнику или приемник выключен. В противном случае существует вероятность того, что приемник сгорит.

Самое главное, очень антенну мы установили и настроили , копируя настройки с соседних рабочих антенн .

Доказать что антенна настроена Правильно, есть специальное устройство для поиска спутников, с помощью которого мы проверяем, получен ли сигнал со спутника.

После того, как мы побалуем антенный кабель к конвертеру, стрелка на этом устройстве отклоняется, а именно мы делаем вывод, что датчик сигнала указывает нам на наличие сигнала со спутника.

С помощью этого инструмента вы можете настроить антенну Таким образом, чтобы получить максимально возможный уровень сигнала.

Мы исправляем это на нашем антенне то есть на трубке, в которой находится конвертер, и аккуратно складывается антенну Правая сторона / левая сторона с помощью этого инструмента.

При этом мы рассматриваем ситуацию, в которой антенны показания прибора достигают максимального значения.

Более выгодным для нас является ситуационный пирог антенны но это можно исправить.

Вначале мы оставили гайки на креплении за недостроенными, чтобы можно было регулировать ситуацию. антенны Измените его вправо/влево.

Когда мы определились с оптимальным положением антенны Гайки должны быть отремонтированы.

В итоге, антенну мы установили и настроили Как по горизонтали, так и по вертикали он достиг позиции антенны Где значение сигнала максимально высокое.

Осталось закрепить антенный Кабель, можно закрепить скотчем или зажимом, и антенна Готовы к использованию.

Чтобы провести настройку тюнера спутниковой антенны самостоятельно Вам нужно немного подготовиться.

Сначала необходимо выяснить точные координаты точки, где он должен быть установлен антенна । Его можно легко определить в Интернете.

Затем необходима информация о параметрах передачи данных с выбранного спутника:

  • Положение спутника на горизонте;
  • Частота транспондера;
  • Скорость передачи информации;
  • Поляризация сигнала;
  • Коррекция ошибок (FEC).

Последний параметр не всегда является обязательным, поскольку некоторые модели приемников автоматически имеют соответствующую функцию.

Если просто ввести название спутника, информацию о транспондере также можно легко найти в Интернете.

В любом случае, вы должны знать углы наклона и изгиба антенны । Вы можете либо определить их у соседей, если они уже настроили их антенна (И если у них есть выход настройку самостоятельно ), или рассчитать их вручную. В Интернете можно найти специальные алгоритмы.

Приемник — это устройство для обнаружения и декодирования телевизионных сигналов, которое принимает антенна — блюдце. Основное требование к этим устройствам — обеспечение стабильной и качественной передачи телевизионных программ. Кроме того, для современных пользователей важна поддержка приемником многих прогрессивных мультимедийных функций.

Основные критерии отбора тюнера

Самое главное — это интерфейс сигнала. Современный спутниковых приемники являются цифровыми. Предполагается, что обязательным требованием сегодня является поддержка стандарта S2. С точки зрения обеспечения качества изображения очень важно, чтобы в спутниковых тюнеры — это чип для фиксации координат спутников А также модуль автоматического определения состояния антенны .

Критерии отбора: Внешний вид, поддержка разъемов, а также простота управления. Желательно, чтобы устройство имело собственный дисплей, на котором отображались бы все данные о выполненных действиях. Для многих пользователей важным фактором при выборе является тюнера — Наличие кнопок для управления каналами, регулировки громкости и доступа к меню. Также желательно, чтобы эти кнопки находились на передней панели устройства. Если он утерян или пульт дистанционного управления вышел из строя, они могут понадобиться. Большинство современных моделей имеют фронтальные порты для доступа к платным каналам, отдельные порты для декодирования, а также USB-порты для флешек и внешних устройств, на которые можно записывать видеоконтент. На спинах современных устройств, таких как интерфейсы:

  • Используется для подключения устройства RS-232 к компьютеру;
  • S / PDIF для подключения тюнера Для различных аудиоустройств, а также домашних кинотеатров;
  • HDMI — для передачи изображения в формате с высокой четкостью.

Популярные приемники

Наиболее популярные в России устройства производятся компаниями Openbox, World Vision, GL, General Satellite.

Как найти новый канал на спутниковой антенне

Если по какой-то причине настройки Приемник был нарушен, тогда проблема может быть решена самостоятельно । Как настроить канал?

Сначала вам нужно выяснить, какой спутник настроена Блюдце Это сделано совсем Это несложно, если вспомнить, какие именно каналы ТБ были приняты ранее тюнер . Обычно одна антенна Он размещен на 3 спутниках: «Amos», «Astra», «HOTBIRD»». Иногда к антенне Головки крепятся к дополнительным спутникам

Конкретный спутник всегда соответствует конкретной голове, если она у вас обычная антенна Для 3 спутников нужно учесть их расположение: слева — «HOTBIRD», справа — «Amos», посередине — «Astra». От каждой головки отсоединяется кабель, соединяющий ее с ④-выключателем, расположенным на задней панели. антенны । Выходные данные приведены ниже:

Настройка спутниковых каналов вручную

  1. Найдите в меню пункт «Настройки»». Когда устройство включено, на экране появляются следующие параметры. спутников : название сигнала, поляризация, уровень и качество В разных моделях консолей доступ к этим параметрам может быть разным.
  2. При переходе к пункту «Спутник» отображается список созданных точек спутников । Вы должны нажимать на то, что необходимо. настроить .
  3. ❶ Переход на вкладку На этой вкладке необходимо найти номер, соответствующий ранее выбранному спутнику, чтобы спутник был «привязан» к порту коммутатора
  4. Затем эти действия необходимо повторить со всеми имеющимися компаньонами, нажать кнопку «Выход» («Output») на панели дистанционного управления и сохранить настройки Нажав кнопку OK

Если антенна Размещены в таком месте, что доступ к ним затруднен, то настроить приемника становится сложнее, так как в этом случае действия должны предприниматься случайным образом. В инструкциях, приведенных ранее, необходимо выполнить действия № 1-2. Затем перейдите на вкладку номера TP в списке частот (в некоторых моделях он может называться «частота», «транспондер») и найдите рабочий, т.е. Тот, на котором транслируются каналы После этого нажмите кнопку ❶ на❶ и перейдите там произвольно на вкладку ❶, выберите любой номер из списка, затем нажмите ОК, посмотрите на шкалу сигнала Если они достигли максимального значения, то нужно оставить все как есть Если нет, то нужно проделать все эти манипуляции с другими номерами, пока шкала сигнала не достигнет максимума Все эти действия нужно повторить с каждым спутником, а затем сделать шаг №4 предыдущего способа

А что если любимая станция просто перейдет на другую частоту, которой нет в списке префиксов?

Меню настроек В разных моделях может быть по-разному Функция «слепого» (т.е. автоматического) поиска всех частот есть не во всех инструментах, а там, где она есть, она не всегда работает успешно Поэтому поиск каналов нужно выполнять вручную

Сначала необходимо выяснить параметры спутникового Трансляция нужных каналов Обычно на определенный период времени, пока канал не переключится на другую частоту, создается соответствующее уведомление — текстовое сообщение с параметрами вещания, которое произойдет в будущем Если такое уведомление отображается на экране, его необходимо записать Если изменение параметров было неожиданным, необходимо поискать соответствующую информацию в таблице частот

Сначала необходимо выполнить пункты 1-2 инструкции по настройке тюнера । Затем нажмите желтую кнопку на пульте ДУ и перейдите в меню редактирования частоты Установите параметры передачи канала канала вручную, нажмите зеленую кнопку («Добавить») Используйте кнопку с цифрами ④ Если параметры уже есть на приемнике, на экране появится уведомление, тюнер Переключение на указанную частоту. После этого необходимо нажать на красную кнопку rknok на пульте дистанционного управления, а затем на кнопку OK. Устройство выполняет поиск каналов в соответствии с заданными параметрами. После завершения поиска необходимо выйти из меню, нажав кнопку Exit, и одновременно дать согласие на сохранение преобразованного файла настроек .

Телеканалы, найденные устройством в ходе такого поиска, обычно отображаются в конце списка. В этом случае то, что было найдено ранее, не удаляется. Однако их можно удалить вручную перед запуском нового настройки , сбросив настройки устройство на завод (для этого есть соответствующий пункт в меню установки).

Если вы уверены, что все действия были выполнены правильно, но настроить устройство вышло из строя, то необходимо обратиться к специалистам.

Как ввести и пересканировать новую частоту транспондеров спутниковые каналы

Программное обеспечение (ПО) различных моделей приемников имеет ряд общих характеристик и параметров. Они являются основой для приема сигналов, настройки и настройки каналов.

В первую очередь это настройка Ввод и сканирование частот порта DISCA и транспондеров. и спутников .

В большинстве моделей необходимо зайти в меню (меню установки) или настройки спутника).

Включите параметры DISCA и выберите правильный порт для конкретного спутника.

Настраивать частоты в спутниковом тюнере Это необходимо для названий цветных кнопок или пунктов меню. Множественность ПО спутниковых Префиксы имеют функцию создания нового транспондера путем нажатия нужной кнопки. Если такой функции нет, можно смело редактировать ненужный экземпляр (который не работает или потерял свою актуальность). Для этого просто нажмите на нужную кнопку в меню. Затем введите необходимые параметры, сохраните и отсканируйте. Если вы внимательно посмотрите, то сканирование определенной частоты не составит труда. Или вы можете просканировать весь спутник.

Помимо частоты, необходимо указать скорость потока (для некоторых устройств — сам поток DVB-S или DVB-S2) и полярность-V или H (вертикальная или горизонтальная). Иногда необходимо ввести FEC (прямую коррекцию ошибок) — ½, 2/3 и т.д.

Частоты можно найти в Интернете или узнать у специалистов.

Все новые каналы отображаются в конце общего списка каналов.

Транспондер — это передающее устройство, которое посылает сигнал в ответ на принятый сигнал. В этом случае транспондер не нужен, нужна только частота передачи сигнала.

Встроенный телевизор спутниковый DVB-S2 тюнер

Что такое телевидение DVB-S2?

Наличие цифрового тюнера DVB-S2 позволяет подключаться непосредственно к телевизору спутниковую антенну и смотреть свистящий канал без приемника. Вы. Устройство DVB-S2 встроено в телевизор. спутниковый тюнер । Многие модели телевизоров оснащены такими устройствами. Производители всегда сообщают технические данные о наличии.

Однако встроенный в телевизор DVB-S2 имеет свои недостатки. Если с помощью обычных спутникового тюнера по телевизору можно смотреть 70-80 бесплатных российских телеканалов, а если подключить диск, то можно смотреть только полностью открытые, некодированные каналы для ТВ. Ключи, открывающие кодированные каналы, уже вставлены в прошивку бытовых приемников. В телевизоре таких клавиш нет.

Все телевизоры, имеющие такие встроенные тюнер , модули поддержки. Это устройство, в которое вставляется платная карта CT, которая, в свою очередь, вставляется в специальный порт PCMCIA в телевизоре. Вы. Вы подключаетесь. спутниковую антенну , приобрести стартовый пакет у оператора ККТ. Пакет должен содержать кулачковый модуль. Карту с модулем необходимо вставить в порт PCMCIA.

Затем нужно начать поиск каналов на телевизоре (на тех спутниках, которые показывает ваш оператор). Необходимо открыть платные каналы.

Этот метод имеет ряд существенных преимуществ. Во-первых, для наблюдения за свистком не требуется отдельный приемник. Во-вторых, вам нужен только пульт дистанционного управления, т.е. вы управляете каналами с телевизора с помощью пульта.

При покупке пакета у провайдера St обязательно уточните, работает ли он на телевизоре с интегрированным DVB-S2. И обязательно уточните этот вопрос применительно к конкретной модели телевизора.

  1. Подключите кабель, который идет от антенны , для подключения на задней панели телевизора с надписью «Спутник».
  2. Вставьте модуль DVB-CL + с установленной в него картой доступа TB (так, чтобы номер карты был направлен в вашу сторону).
  3. Нажмите кнопку «Настройки» на PDU. Откроется меню. Найдите в нем пункт «Каналы» и нажмите кнопку «OK».
  4. Откроется окно, в котором необходимо выбрать пункт «Режим программного обеспечения». Затем нажмите кнопку OK. На экране появится список, в котором необходимо удалить надпись «Satellite» и снова нажать «OK».
  5. Устройство предлагает автоматический поиск, его следует пропустить. В окне «Каналы» выберите опцию «Настройки». Откроется окно, в котором необходимо перейти на спутник Eutelsat 36 a/B 36.0 E. Затем вернитесь в окно с параметрами. настройки спутника.

Необходимо указать следующие параметры:

  • Частота LNB — 9750/10600 для двухдиапазонной круговой поляризации;
  • Частота LNB — 10750 для однополосных конвейеров;
  • Мощность LNB — «VCL».

Другие параметры зависят от конкретной схемы подключения конвейера. и антеннам .

  1. Нажмите на Меню. Откроется меню, в котором необходимо выбрать пункт «Каналы». Он отображается в виде значка спутниковой антенны .
  2. Перейдите в раздел «Страна».
  3. Если телевизор запрашивает PIN-код, введите число 1234, 0000 или 1111. Это стандартный набор цифр для паролей.
  4. Если хотите настроить Air или Digital TB, затем перейдите к пункту «другое».
  5. Затем необходимо вернуться назад и выбрать «Параметры поиска кабеля».
  6. Здесь необходимо ввести параметры:
  7. Частота — 290 000 кГц;
  8. Скорость передачи — 6875 кс/с;
  9. Модуляция задания-256 QAM.
  10. Назад к «Автомат» настройки «, выберите «Кабель» в качестве источника сигнала.
  11. Выберите цифровой и (или) аналоговый TB.

В режиме поиска перейдите в раздел «Сеть» и выполните следующие действия настройку Через кнопку» Вход».

Источник: https://www.cssapemaster.ru/kak-nastroit-tjuner-sputnikovoj-antenny

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT | Как настроить что угодно, лучшие инструкции
