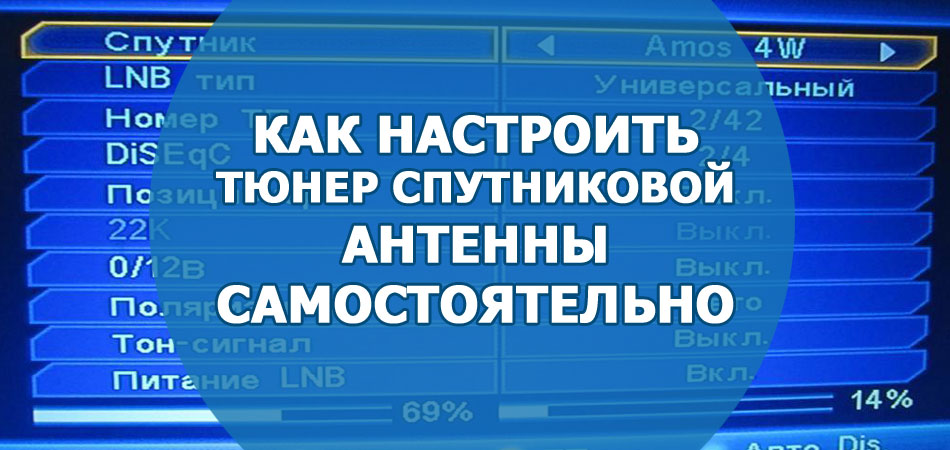

Как настроить спутниковый тюнер самостоятельно

Не знаете как настроить спутниковый тюнер ? Поэтому прочитайте эту статью. Для полноты картины приведу и другие возможные причины отсутствия работы спутникового телевидения.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Надпись — нет знака

При включении телевизора отображается надпись — нет сигнала. Причин может быть много.

• Отключен тюнер спутниковой тарелки.

Достаточно включить его, и все будет работать.

• Телевизионная приставка «не видит».

В качестве примера, как альтернатива — спутниковый тюнер Подключите Tulip к телевизору через интерфейс AV1 и в настройках На телевизоре выбран порт с маркировкой AV2 на задней панели, к которому ничего не подключено.

p, blockquote 5,0,0,0,0 —>

В результате отображается сообщение «нет сигнала». Однако достаточно переключить телевизор с AV2 на AV1, когда «Тюльпан» уже отключен от питания. тюнера и все заработает.

p, blockquote 6,0,0,0,0 —>

Другие причины отсутствия спутникового сигнала

• Кабель, соединяющий антенну с тюнером, поврежден.

— Проверьте кабель, устраните проблему. — Проверьте F-разъемы на кабеле и снова отсоедините их.

p, blockquote 7,0,0,0,0 —>

Важно. Наконечник (экран) и центральный стержень не должны соприкасаться.

p, blockquote 8,0,0,0,0 —>

• Ведется техническая работа.

— Позвоните оператору, уточните информацию.

• Неисправный преобразователь (пистолет)

Если конвертер неисправен, вы можете проверить его работоспособность, заменив его другим. Оставим это напоследок. Преобразователи редко покрываются.

p, blockquote 11,0,0,0,0 —>

Существует две причины отсутствия сигнала -. не настроена тарелка, либо тюнер .

p, blockquote 12,0,0,0,0 —>

Во-первых, попробуйте перезагрузить приемник. Как это сделать. Выключите входящий в комплект приемник с помощью пульта дистанционного управления, но отключите его от сети. Включите его снова через 30-40 секунд. Может быть, все снова заработает. Такое тоже бывает.

p, blockquote 13,0,0,0,0 —>

Определенный процент читателей, видимо, уже успел «слегка» покрутить или поработать с антенной до прочтения этой статьи по настройкам спутникового тюнера , С интересом и небольшим страхом изучаю всевозможные варианты. Кто-то уже сделал и то, и другое.

p, blockquote 14,0,0,0,0 —>

В любом случае восстановление спутникового Телевидение, сначала проверьте параметры настроек тюнера . Для отображения настроек На экране телевизора нажмите на пульте дистанционного управления от приемника ( тюнера ) кнопку MENU.

p, blockquote 15,0,0,0,0 —>

Если после нажатия кнопки меню на экране телевизора ничего не отображается, то по выбору сам тюнер Или просто включите выбранный вами способ подключения с помощью пульта дистанционного управления телевизора. тюнера к телевизору.

p, blockquote 16,0,0,0,0 —>

В статье о самостоятельной настройке спутниковой антенны, в главе «Подготовка приемника для настройки спутниковой Антенны», я рассказал об этом более или менее подробно. Читайте об этом в этой статье.

p, blockquote 17,0,1,0,0 —>

На какой спутник настроена тарелка?

Первое, что необходимо знать, это название спутника, с которого настроена тарелка.

p, blockquote 18,0,0,0,0 —>

Наименование спутников платных операторов

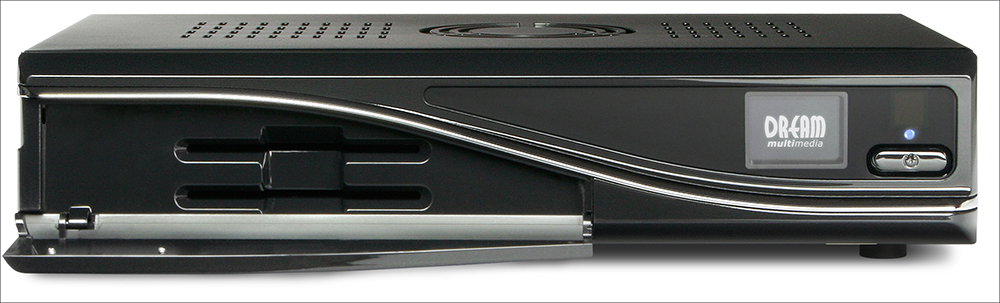

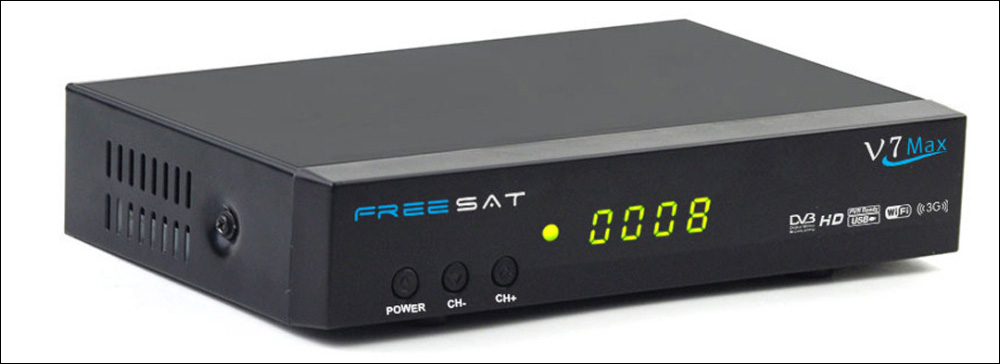

Теперь нам нужно знать модель спутникового тюнера . Тюнер может быть рекомендован или не рекомендован оператором.

p, blockquote 19,0,0,0,0 —>

В чем разница? Любой приемник ( тюнера ), от которого оператор получает прибыль, называется рекомендуемым. Остальные не рекомендуются.

p, blockquote 20,0,0,0,0 —>

Одним из положительных моментов в оборудовании, которое рекомендуется для среднего пользователя, является автоматическое настройка тюнера Для правильной работы со спутниками.

p, blockquote 21,0,0,0,0 —>

То есть, по каким-то причинам они были расстреляны. настройки тюнера просто сбросьте их к заводским настройкам и обновите список каналов. Для этого действия операторы предоставляют подробные пошаговые инструкции для рекомендуемых приемников.

p, blockquote 22,0,0,0,0 —>

Для определения модели тюнера ?

Часто, когда я консультирую пользователей спутникового Телевизор на телефоне, и я задаю вопрос — какая у вас модель приемника? Как называется ваш спутниковый приемник? — Возникает ситуация, когда у человека нет ответа на этот вопрос.

p, blockquote 23,0,0,0,0 —>

Что делать в этом случае? Перевернутый тюнер Поднимитесь на живот и ищите знак с буквами и цифрами. Если да, ищите строку model: и после этого слова идет название модели приемника.

p, blockquote 24,0,0,0,0 —>

Для проектов «Телекарта» и «Континент ТВ» здесь приведены инструкции по обновлению тюнера. Видео от «Триколор» о пропавшем сигнале и возможном решении проблемы.

Ничего личного, но «рекламный слоган» с унылым «поиском» на экране приветствия — не мое. Я

p, blockquote 25,0,0,0,0 —>

Подробную информацию о НТВ Плюс смотрите на официальном сайте.

p, blockquote 26,0,0,0,0 —>

Не рекомендуемые приемники см. ниже.

p, blockquote 27,0,0,0,0 —>

Как настроить спутниковый тюнер Использование GI-s1025 в качестве примера

Случается, что вы уже вошли в настройки А что-то сбили, не видя этого. В качестве альтернативы вы можете бросить настройки Сканирование каналов для поиска заводских каналов и со спутника на новый.

p, blockquote 28,0,0,0,0 —>

Осторожно. Прежде чем бросить настройки тюнера Для заводских или так называемых стандартных настроек я рекомендую, если вы еще не нашли английский язык в настройках Вкладка Выбор языка.

p, blockquote 29,0,0,0,0 —>

Как правило, для приемников, не являющихся операторами, после как настройки При сбросе к заводским настройкам меню по умолчанию будет на английском языке. Первое — вернуться к русскому языку.

p, blockquote 30,0,0,0,0 —>

В языковые настройки Доступ к приемнику GI-s1025 можно получить следующим образом.

p, blockquote 31,0,0,0,0 —>

Перейдите в меню, выберите третью вкладку «Настройки» и нажмите на кнопку » OK

p, blockquote 32,0,0,0,0 —>

В новом окне выберите первую вкладку «Язык» и нажмите «OK». Откроется окно языка. настроек .

p, blockquote 33,0,0,0,0 —>

Запомните путь к нему, выйдите из меню с помощью кнопки EXIT и продолжите сброс настроек тюнера на заводские настройки .

p, blockquote 34,0,0,0,0 —>

Сброс приемника GI-s1025 к заводским настройкам настройки

Чтобы вернуть приемник GI-S1025 к заводским настройкам, выполните следующие действия. настройки Следующий. Перейдите в меню, выберите четвертую вкладку «Система» и нажмите «ОК». В открывшемся окне выберите третий пункт «Заводские настройки» и подтвердите выбор нажатием «OK».

p, blockquote 35,1,0,0,0 —>

В новом окне выберите «Настройки по умолчанию» и введите запрашиваемый пароль. Как правило, пароль состоит из четырех нулей для всех получателей, если никто ничего не менял. После ввода пароля подтвердите свои действия нажатием кнопки «Да».

p, blockquote 36,0,0,0,0 —>

Сброс приемника к заводским настройкам настройки А если вы знаете название нужного вам спутника, вы уже можете выбрать его в списке и просканировать каналы. И все будет работать, при условии наличия пластины. настроена И сигнал проходит через кабель.

p, blockquote 37,0,0,0,0 —>

В идеале было бы неплохо научиться использовать таблицы частот. И тогда будет возможность самостоятельно Добавлять новые транспондеры и, соответственно, новые каналы, так как это не так. все спутниковые Приемники имеют функцию слепого поиска.

p, blockquote 38,0,0,0,0 —>

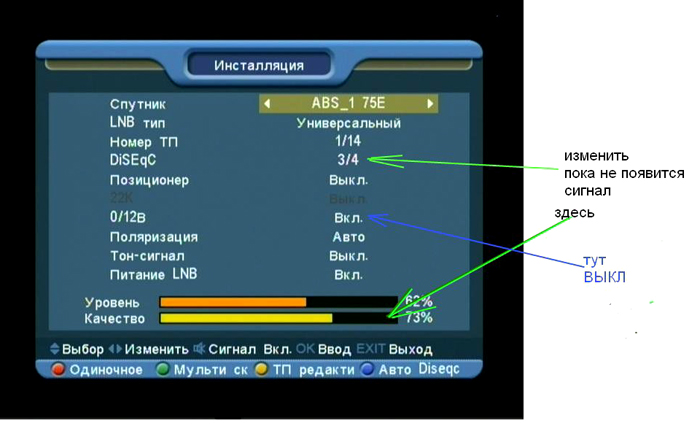

Параметры настроек ресивера

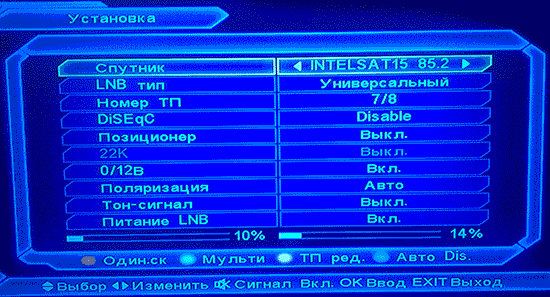

Нажмите меню, затем» Установить «и» OK «и снова». Установите «и «OK». Откроется нужное окно. настроек .

p, blockquote 39,0,0,0,0 —>

Название спутника

Первая строка представляет собой список спутников , выберите нужный в нем.

p, blockquote 41,0,0,0,0 —>

Важно знать! Выбранный спутник, т.е. его название, не имеет никакого значения. на настройки тюнера .

p, blockquote 42,0,0,0,0 —>

В первой строке вы можете выбрать настроек Телекартографический спутник Intelsat 15 в точке 85,2° в.д, а тюнер Благодарим вас за следующие варианты настроить Триколор в Сибирь. В первую очередь, конечно, спутниковая пластина должна быть настроена 56 градусов, а не 85.

p, blockquote 43,0,0,0,0 —>

Вашего партнера может не быть в раскрывающемся списке. Нет проблем, выберите один из списка и установите его.

p, blockquote 44,0,0,0,0 —>

Тип LNB

В строк е-LNB Type- выберите параметр используемого конвертера. Как узнать, какой конвертер используется в вашем спутниковой соглашение? Какие типы LNB существуют?

p, blockquote 45,0,0,0,0 —>

Сигнал, передаваемый спутником, может быть в C- или Ku-диапазоне. Мы рассмотрим не все возможные варианты, а только самые распространенные.

p, blockquote 46,0,0,0,0 —>

Конвертер C-диапазона выглядит следующим образом.
Преобразователь Ku-диапазона работает следующим образом.

Чтобы правильно определить диапазон каналов, ориентируйтесь, прежде всего, на тип конвертера, подключенного к вашей антенне.

p, blockquote 47,0,0,0,0 —>

Все без исключения платные операторы передают в Ku-диапазоне.

p, blockquote 48,0,0,0,0 —>

Кроме того, сигнал Ku-диапазона может передаваться в линейной или круговой поляризации. Поэтому в данной категории существует два типа конвертеров: конвертеры, работающие в линейной поляризации и в круговой поляризации.

p, blockquote 49,0,0,0,0 —>

С конвертерами KU — диапазон линейной поляризации, установленный в строке «Тип LNB» — универсальный. Диапазон экспонируемых частот составляет от 9750 до 10600.

p, blockquote 50,0,0,0,0 —>

В LNB с круговой поляризацией выберите частоту 10750 МГц.

p, blockquote 51,0,0,0,0 —>

Для конвертера С-диапазона в этой строке выбрана опция «Standard», т.е. диапазон частот приема начинается с 5150 МГц.

p, blockquote 52,0,0,0,0 —>

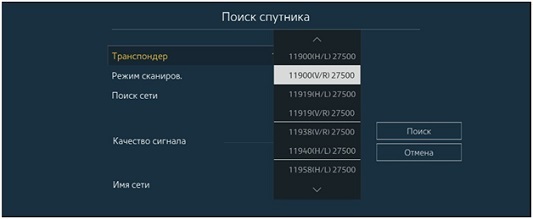

Номер ТП

Третья строка — «номер TP». Он содержит список транспондеров и их параметры — частоту транспондера, поляризацию и символьную скорость.

p, blockquote 53,0,0,1,0 —>

В приемнике GI — s1025, список транспондеров и их параметры обрабатываются следующим образом, объясняю пошагово с нуля.

p, blockquote 54,0,0,0,0 —>

Нажмите клавишу Меню. Выберите вкладку «Установить», нажмите на «ОК» и снова нажмите на «Установить» и «ОК». В нижней части экрана телевизора вы увидите цветные кнопки с подсказками. В нашем случае нас интересует Yellow, подписанный как TP ed. (Edit transponder). Нажмите кнопку пульта дистанционного управления тюнера Желтая кнопка. В открывшемся окне редактирования транспондера выполните необходимые действия с помощью цветных кнопок на пульте дистанционного управления от тюнера .

p, blockquote 55,0,0,0,0 —>

Нажатие кнопки Blue удаляет весь список транспондеров. Нажатие на желтый цвет удаляет выбранный транспондер. Нажав на зеленый цвет, добавьте новый транспондер, введя его параметры в открывшемся окне. Красная кнопка » Transp. S», при нажатии на нее происходит сканирование транспондера, все каналы записываются на него.

p, blockquote 56,0,0,0,0 —>

После завершения процесса нажмите на EXIT и либо сохраните сделанные изменения, либо нет.

p, blockquote 57,0,0,0,0 —>

Где можно получить необходимые данные о частотах интересующего спутника и его параметрах? В таблицах частот спутникового телевидения.

p, blockquote 58,0,0,0,0 —>

diseqc

Если на антенне имеется только один LNB, диск в настройках спутник должен быть деактивирован — деактивирован (выключен)

p, blockquote 59,0,0,0,0 —>

Диск или иным образом thisc переключается между несколькими конвекторами (пушками). Он используется, когда у вас есть несколько антенн или LNB для разных спутников. В случае, когда несколько спутников в настройках тюнера DiSEqC выбирает порт, через который LNB подключен к данному спутнику.

• Позиционер

Если антенна не переводится на другой спутник нажатием кнопки на пульте дистанционного управления, то у вас его нет. В настройках оставляем — Выкл.

• 22

При использовании Универсального конвертера эта вкладка не активирована. Мы в этом не нуждаемся.

• 0/12 вольт

По умолчанию настройка Включено. И ты уходишь. Эта настройка как и предыдущий, не нарушен и не нужен.

• Поляризация

Установите значение по умолчанию «auto» и оставьте его. Если выбрать горизонтальную (h) или вертикальную (V), то для отображения будут доступны только каналы транспондера с выбранной поляризацией.

• Гласные символы

По умолчанию установлено значение «выключено», оставьте все как есть. Что является причиной этого эта настройка У меня нет информации в приемнике GI-s1025.

p, blockquote 65,0,0,0,0 —>

Мощность LNB

Должен быть активирован.

p, blockquote 66,0,0,0,0 —>

PostScript

Когда настройки тюнера При правильной настройке из списка транспондеров выбирается действующий транспондер, после чего шкалы, показывающие уровень и качество сигнала, заполняются цветом. Что означает текущий символ? настроена .

p, blockquote 67,0,0,0,0 —>

В противном случае, когда настройки тюнера Правильно, но весы не заполнены цветом, сосредоточьте свое внимание на тарелке. Первые шаги к настройке спутниковой антенны.

p, blockquote 68,0,0,0,0 —>

Я не уверен, что статья была простой, понятной и доступной. То есть любые трудности, при самостоятельной настройке тюнера Задавайте вопросы в комментариях. Я постараюсь помочь, если смогу.

p, blockquote 69,0,0,0,0 —>

И в конце статьи. о самостоятельной настройке тюнера , Занимательное видео — полет орла с камерой на спине с самого высокого здания в мире — Объединенные Арабские Эмираты, Дубай, Бурдж-Халифа (828 метров). Когда орел пикирует, это уже что-то. Впечатляет.

Как настроить тюнер спутниковой антенны самостоятельно ? Советы и рекомендации

Инструкция по самостоятельной установке – настройке системы спутникового Телевидение будет таким, какое оно есть, если нет физической или материальной возможности обратиться к профессионалам. Прочитав это, вы сможете убедиться, что этот процесс не представляет собой ничего сложного.

Этот процесс можно разделить на 3 этапа:

1. Сборка частей панели.
2. Установка и настройка спутниковой Авиация. Найдите подходящее место для установки и расположения спутника, обратите внимание на возможные помехи и одновременно закрепите панель на несущей конструкции.
3. Подключение спутникового тюнера Для телевизора и антенны, настройка На канале поиска и тонком настройка пластины в зависимости от мощности сигнала.

Не рекомендуется устанавливать антенну на крыше, если это абсолютно необходимо. Если вы не можете обойтись без него, перед установкой проконсультируйтесь со специалистом.

Все системы должны быть надлежащим образом заземлены. Неправильное заземление может привести к повреждению оборудования и серьезным травмам. Внутри здания и панель, и коаксиальный кабель, соединяющий конвертер с приемником, могут быть заземлены.

Настройка спутниковой антенны самостоятельно Подготовка и процедура

• Использование инструментов;
• Определите наличие водопроводов, электропроводов или газопроводов вблизи места установки;
• Использование компаса, транспортного и строительного уровня;
• Герметизация коаксиальных кабелей, проходящих через стены и под полом;
• Использование лестницы;
• Знание местных критериев заземления.

При отсутствии опыта выполнения таких задач установка и настройка спутниковой антенны самостоятельно Не может быть сделано – вам следует обратиться за помощью к людям, имеющим подобный опыт.

Также необходимы следующие инструменты:

• Крестовая и шлицевая отвертки;
• Шестигранные гаечные ключи;
• Электрические дрели и сверлильные станки;
• Уровень здания;
• Компас;
• Протектор।

Такие расходные материалы необходимы:

• Винты для крепления опоры антенны;
• Коаксиальные кабели;
• Блок заземления и кабель заземления;
• Крепление кабеля;
• антенное гнездо;
• Силикон для уплотнения отверстия для ввода кабеля и отверстия для крепления пластины.

Полезные советы

• Наиболее важные моменты, сопровождающие установку и настройка спутниковой антенны: самостоятельно Не сверлите отверстия до тех пор, пока не будет определено наилучшее место для установки пластины.
• Перед тем как настроить тюнер спутниковой антенны самостоятельно Вы должны убедиться, что установка панели соответствует местным электрическим и строительным стандартам и нормам, другим законам и правилам. Если уверенности нет, следует обратиться в Архитектурно-строительную инспекцию и Энергетическую инспекцию.
• Чтобы облегчить регулярную уборку снега, выберите легкодоступное место установки.
• Убедитесь, что между панелью и обзором спутника нет никаких препятствий. Следует помнить, что в будущем деревья могут вырасти и заблокировать сигнал.
• Максимально допустимая длина кабеля RG-6, соединяющего приемник с тарелкой, составляет 45 метров.
• Использование кабеля более низкого класса (например, RG-59) может привести к чрезмерной потере сигнала и плохому приему. Марка кабеля указана на крышке.

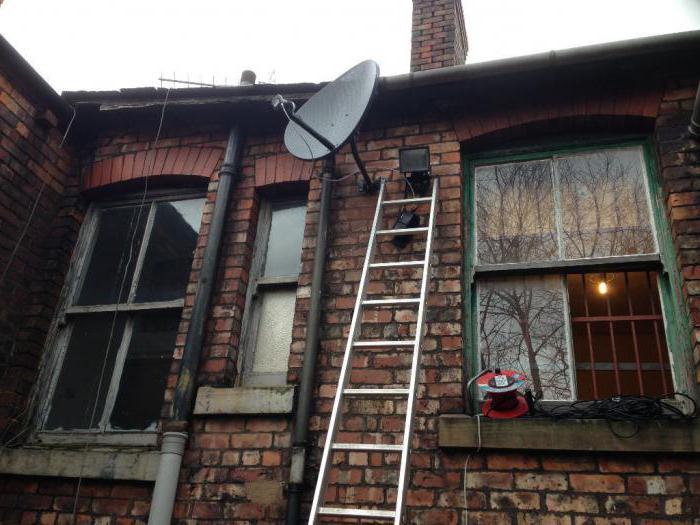

Сайт установки

Антенна должна быть установлена на прочном основании. Чтобы предотвратить изменение положения панели в ветреную погоду как настроить тюнер спутниковой антенны самостоятельно необходимо выбрать место, где его можно надежно закрепить. Монтажная поверхность должна быть твердой и жесткой.

Важно: Пластина смещения может быть изменена в пределах 70 градусов. Если антенна установлена на стене, необходимо проверить, можно ли ее выдвинуть в нужном направлении в собранном виде. В противном случае необходимо изменить место установки.

Данная антенна не рекомендуется к установке:

• На перилах или ограждении;
• На алюминиевых или виниловых боковинах;
• На крыше, если нет крайней необходимости.

Сборка спутниковой тарелки

Соберите части антенны в соответствии с инструкцией по эксплуатации. В результате для установки конвертера или мультифида необходимо подготовить опору для несущей конструкции, держатель отражателя и зеркало с кронштейнами.

Поиск спутника: настройка антенны и тюнера своими руками

Необходимо определить направление ориентации пластины. Например, если вы хотите принимать сигнал со спутника Hot Bird, расположенного в позициях 13.0 E, ASTRA 4A 4.9 E и AMOS 4.0 W, антенна должна быть направлена на все три позиции геостационарной орбиты.

Для каждого спутника необходимо определить азимут, угол размещения или возвышение спутника и угол поворота конвертера линейной поляризации.

Прием сигнала в районах с расположением менее 12 & deg; может быть невозможен. Если у вас есть доступ к компьютеру, точные параметры будут такими настройки Сайт антенны www. dishpointer. com можно получить по адресу . Необходимо ввести название вашего населенного пункта и выбрать спутник или мультифид, на котором установлена антенна.

Для Москвы данные следующие:

Стоя на месте будущей установки антенны и ровно держа компас, медленно поверните его и совместите стрелку с направлением на север. Метка на стороне прибора, соответствующая азимуту ранее определенного спутника, указывает желаемое направление.

Чтобы данные компаса были точными, важно избегать крупных металлических предметов. Точность измерения можно проверить, проведя контрольное измерение на расстоянии нескольких метров от предыдущего.

Угол наклона спутника можно определить с помощью транспортера. Также важно убедиться в отсутствии препятствий. Если спутник не имеет прямой видимости, вам придется выбрать другое место для антенны. Не лишним будет убедиться, что в будущем не будет установок, которые могут завершить прямую проверку.

Установка пластины

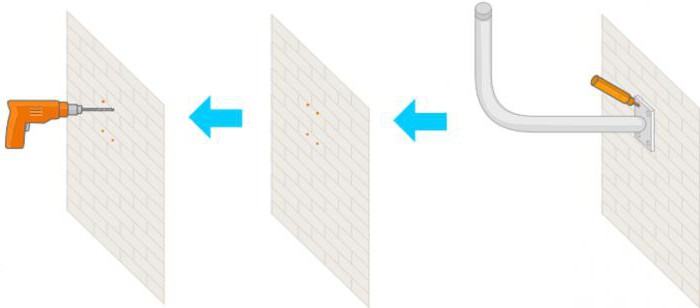

Перед сверлением монтажного отверстия с помощью конструкционной плоскости, сначала как настроить тюнер спутниковой антенны самостоятельно проверьте вертикальное выравнивание кронштейна. Если кронштейн установлен под углом, дальнейшие действия становятся менее важными.

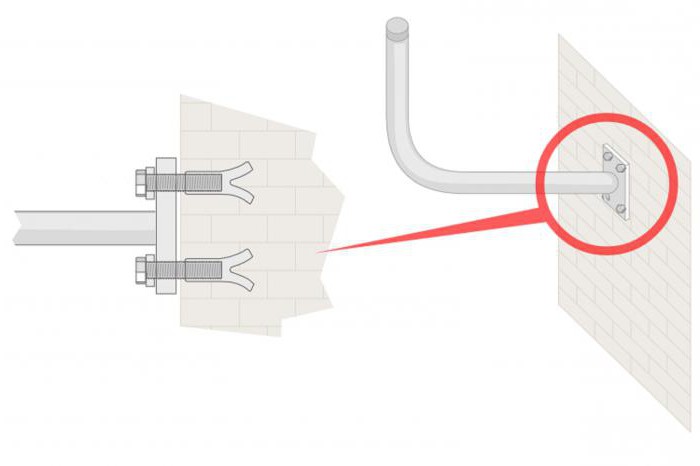

• В конструкции, на которую устанавливается антенна, просверлите отверстия, соответствующие отверстию монтажного кронштейна. Закрепите кронштейн анкерными болтами. Проверьте соединение на мобильность.

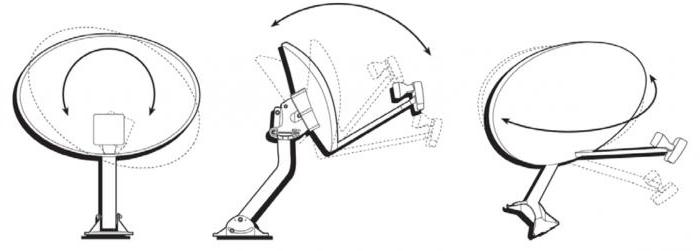

• Перенесите зеркало плиты, ослабьте азимутальный болт и угловой болт места. Затяните прочный болт регулировки угла так, чтобы кронштейн держался на креплении.
• Ослабьте болт пространственного угла на 1/3 оборота. Необходимо отрегулировать угол наклона и затянуть болт в соответствии с данными спутника.
• Установите кронштейн конвертера и надежно закрепите его.
• Направьте LNB с помощью компаса в направлении, соответствующем азимуту спутника. Отметьте место установки антенны и кронштейна в вертикальном положении. Он показывает приблизительное направление на спутник при настройке .
• Ослабить болт настройки Угловой LNB. Наклоните зеркало панели на нужный угол и надежно закрепите его. В будущем регулировка этого параметра не требуется.

Подключите приемник

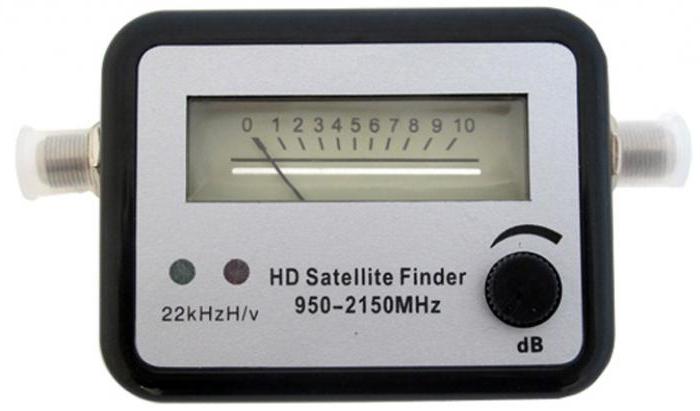

Для наблюдения за уровнем сигнала, чтобы увеличить его до максимального значения, необходимо подключить один из конвертеров и подсоединить телевизор к ресиверу. Обучение спутникового тюнера Приемник для подключения осуществляется в соответствии с его инструкцией.

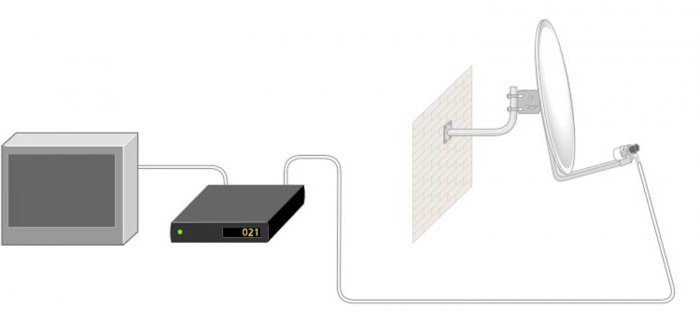

Подключите коаксиальный кабель RG-6 к одному из выходов LNB. Подключите другой конец коаксиального кабеля к входному разъему приемника. Чтобы облегчить настроить Для временного соединения ресивера и телевизора рекомендуется использовать панель рядом с местом установки. Если оттуда невозможно наблюдать за уровнем сигнала на экране телевизора, то настройка и установка спутниковой антенный и тюнера самостоятельно Его невозможно произвести. Для этого требуется помощник, который будет управлять сертификатом на телевизоре.

Прием сигнала необходим настройка спутникового тюнера Приемник для канала открытого доступа. Например, для приема спутника Astra 5e (ранее Sirius) следует выбрать транспондеры 11766h, 12073h или 12245v, Hot Bird 13e & ndash; 10971h, 11766h или 12207h, AMOS 4W & ndash; 10722h, 10759h. Информация о подключении нужного канала на спутниковом тюнере Входит в руководство пользователя конкретной модели приемника.

Выполнить меню Приемник настройки Знак. В окне программы отображается ее текущий уровень по шкале градуировки от его отсутствия до самого высокого значения. Цель — максимизировать рост сигнала.

Проверьте наличие соединения между спутниковым приемник и LNB. Метод индикации зависит от от спутникового Приемник. Некоторые устройства имеют связь с зеленым цветом, а отсутствие – с красным.

Тарелка оседает на сигнале

Настройка спутникового телевидения самостоятельно Он создается при прямом взгляде на экран телевизора и с помощником, который контролирует силу сигнала, — если нет возможности подключить устройства рядом с антенной. Если используется локатор, необходимо посетить соответствующий раздел.

Вам понадобятся данные об азимуте, угле и наклоне конвектора, которые были определены ранее.

• Убедитесь, что в соответствии с настроек Таблички с расчетными данными.
• Нанесите метки на место соединения кронштейна и прикрепите антенну перед выполнением регулировок.
• Встаньте за тарелкой, возьмите ее обеими руками за обе стороны и поверните ее как можно дальше на запад. Затем медленно переместите антенну на восток, пока помощник смотрит на экран. настройки тюнера на телевизоре.
• Когда появится сигнал, прикрепите второй маркер.
• При превышении точки максимальной мощности поверните антенну в противоположном направлении до достижения максимального сигнала.
• Затяните винты на пластине.
• Для дальнейшего улучшения характеристик сигнала необходимо отрегулировать угол наклона спутника. После этого вы сможете надежно затянуть все винты.

Альтернативный путь настройки

• Определите местоположение спутников Вы можете использовать специальное устройство – индикатор сигнала антенны.
• Для этого подключите короткий коаксиальный кабель от конвертера к индикатору LNB, а кабель от приемника — ко второму разъему.
• Установите рабочий канал спутника.
• Азимут и фокусировка антенны под углом к ранее рассчитанному местоположению.
• Переместите пластину вправо от контрольной метки.
• Медленно поверните зеркало обратно к отметке и прослушайте изменение высоты звукового сигнала дисплея. Если угол наклона установлен правильно, можно услышать изменение высоты тона. Слабый тон может указывать на сигнал от другого спутника. Необходимо выяснить состояние максимального показателя индикатора.
• Повторите процедуру, изменив угол расположения.
• После завершения настройки Отсоедините и подсоедините индикатор поиска тюнер непосредственно к конвертеру. Проверьте уровень сигнала с помощью встроенного программного обеспечения Receiver Software.

Заземление коаксиального кабеля

Комплект для самостоятельной Установка включает в себя блок и кабель заземления.

Перед тем как настроить тюнер спутниковой антенны, самостоятельно Внешний кабель заземлен, который может быть подвержен статическому разряду или контакту с электрическими проводами. Для этого используется специальный блок, который размещается как можно ближе к точке входа.

Прикрепите заземляющий блок к стене рядом с антенной. Подключите пластину и кабель к приемнику.

Подключите кабель к разъему блока. Затяните винт. Подключите кабель к контуру заземления здания или другой подходящей точке.

Выявление и устранение дефектов

Если во время поиска возникают проблемы спутникового показания, такие действия должны быть выполнены:

• Убедитесь, что кабель подключен к порту в приемнике спутникового ТВ;
• Убедитесь в правильности настройки Канал. Если все правильно, введите данные второго транспондера;
• Убедитесь в надежности соединения кабеля и переподключите азимут, угол места и наклон конвертера для вашего местоположения. Проверьте прямой участок крепления с помощью отвеса;
• Повторите поиск спутника, уменьшая или увеличивая позиционный угол на 1 & deg; от начального. настройки .

Дисекционное соединение и поиск каналов

Если количество преобразователей больше одного, то последний настройки спутников Необходимо добавить DISEQC. Например, введите a & ndash; Hot Bird 13e, введите B & ndash; Astra 5e, введите C & ndash; Amos 4W.

Выключатель устанавливается рядом с антенной и помещается в водонепроницаемый контейнер, в нижней части которого необходимо сделать вентиляционные отверстия.

Указывает вход для подключения головки. Необходимо, чтобы каждый конвертер записал свое соответствие, чтобы потом в меню тюнера для каждой спутниковой Головки устанавливают DISEQC в зависимости от подключения. В этом случае порядок не имеет значения. Достаточно следовать определенному подключению при установке приемника. Если положение DISEQC выбрано правильно, должен появиться сигнал.

Как настроить тюнер спутниковой антенны самостоятельно

Чтобы провести настройку тюнера спутниковой антенны самостоятельно Вам нужно немного подготовиться.

Сначала необходимо выяснить точные координаты точки, где будет установлена антенна. Его можно легко определить в Интернете.

Затем необходима информация о параметрах передачи данных с выбранного спутника:

• Положение спутника на горизонте;
• Частота транспондера;
• Скорость передачи информации;
• Поляризация сигнала;
• Коррекция ошибок (FEC).

Последний параметр не всегда является обязательным, поскольку некоторые модели приемников автоматически имеют соответствующую функцию.

Если просто ввести название спутника, информацию о транспондере также можно легко найти в Интернете.

В любом случае необходимо знать углы наклона и поворота антенны. Вы можете либо обнаружить их у соседей, если у них уже есть настроенная антенна (и если они выводят настройку самостоятельно ), или рассчитать их вручную. В Интернете можно найти специальные алгоритмы.

Спутниковый префикс

Приемник — это устройство для обнаружения и декодирования телевизионных сигналов, которые принимаются как антенные предохранители. Основное требование к этим устройствам — обеспечение стабильной и качественной передачи телевизионных программ. Кроме того, для современных пользователей важна поддержка приемником многих прогрессивных мультимедийных функций.

Основные критерии отбора тюнера

Самое главное — это интерфейс сигнала. Современный спутниковых приемники являются цифровыми. Предполагается, что обязательным требованием сегодня является поддержка стандарта S2. С точки зрения обеспечения качества изображения очень важно, чтобы в спутниковых тюнеры — это чип для фиксации координат спутников А также модуль автоматического позиционирования антенны.

Критерии отбора: Внешний вид, поддержка разъемов, а также простота управления. Желательно, чтобы устройство имело собственный дисплей, на котором отображались бы все данные о выполненных действиях. Для многих пользователей важным фактором при выборе тюнера — Наличие кнопок для управления каналами, регулировки громкости и доступа к меню. Также желательно, чтобы эти кнопки находились на передней панели устройства. Если он утерян или пульт дистанционного управления вышел из строя, они могут понадобиться. Большинство современных моделей имеют фронтальные порты для доступа к платным каналам, отдельные порты для декодирования, а также USB-порты для флешек и внешних устройств, на которые можно записывать видеоконтент. На спинах современных устройств, например, интерфейсов:

• Используется для подключения устройства RS-232 к компьютеру;
• S / PDIF для подключения тюнера Для различных аудиоустройств, а также домашних кинотеатров;
• HDMI — для передачи изображения в формате с высокой четкостью.

Популярные приемники

Наиболее популярные в России устройства производятся компаниями Openbox, World Vision, GL, General Satellite.

Как найти новый канал на спутниковой антенне

Если по какой-то причине настройки Приемник был нарушен, тогда проблема может быть решена самостоятельно । Как настроить канал?

Сначала вам нужно выяснить, какой спутник настроена Блюдце. Это совсем не сложно, если вы помните, какие именно каналы TB принимались раньше. тюнер । Обычно антенна размещается на 3 спутниках: «Amos», «Astra», «HOTBIRD». Иногда к антенне подключаются головки дополнительных спутников.

Конкретный спутник всегда соответствует конкретной голове. Если у вас обычная антенна на 3 спутника, то нужно учесть их расположение: слева — «HOTBIRD», справа — — «Amos», посередине — — «Astra. «От каждой головки идет кабель, соединяющий ее с переключателем DISEGC, который находится за антенной. Все выходы DISEGC имеют свой собственный номер.

Настройка спутниковых каналов вручную

1. Найдите в меню пункт «Настройки». При переключении на экране появляются параметры спутников : название сигнала, поляризация, уровень и качество. В разных моделях консолей эти параметры могут вызываться по-разному.
2. При переходе к пункту «Спутник» отображается список размещений спутников । Вам нужно нажать на то, что требуется. настроить .
3. Перейдите на вкладку DISEGC. На этой вкладке необходимо найти номер, который соответствует ранее выбранному спутнику. Таким образом, происходит «привязка» спутника к порту коммутатора.
4. Эти действия необходимо повторить со всеми доступными сверстниками. После этого нажмите кнопку «Exit» («выход») на панели дистанционного управления и сохраните. настройки нажав на кнопку OK.

Если антенна установлена в труднодоступном месте, то настроить приемника будет сложнее, поскольку придется действовать произвольно. В этом случае необходимо выполнить действия 1-2 в инструкциях, приведенных ранее. Затем переключитесь на вкладку TP number (в некоторых моделях он может называться «frequency», «transponder»). В списке частот найдите ту, которая работает, т.е. ту, которая работает. На каких каналах ведется вещание. Затем нажмите кнопку OK на PDU и переключитесь на вкладку DISEGC. Там произвольно выберите любое число из списка и нажмите OK. Затем посмотрите на шкалу сигнала. Если они достигли максимального значения, вы должны оставить все как есть. Если нет, то необходимо проделать все эти манипуляции с другими числами, пока шкала сигнала не достигнет максимума. Все эти действия необходимо повторить с каждым спутником, а затем выполнить шаг 4 предыдущего метода.

Такие рекомендации актуальны для ситуаций, когда каналы на приставке исчезли из-за стороннего вмешательства — слетела прошивка, пользователь случайно нажал не на ту кнопку и т.д.

Но что делать, если ваш любимый канал только что перевели на другую частоту, которой нет в списке приставки?

Меню настроек Различные модели могут отличаться. Функция «слепого» (т.е. автоматического) поиска всех частот доступна не для всех устройств и не всегда работает там успешно. Поэтому поиск каналов необходимо выполнять вручную.

Сначала необходимо определить параметры спутникового Трансляция нужных каналов. Обычно за определенное время до переключения канала на другую частоту генерируется уведомление — текстовое сообщение с параметрами вещания, которое произойдет в будущем. Когда такое уведомление отображается на экране, его необходимо записать. Если изменение параметров было неожиданным, необходимо просмотреть соответствующую информацию в таблице частот.

Сначала необходимо выполнить шаги 1-2 инструкции по настройке тюнера . Затем нажмите желтую кнопку на пульте дистанционного управления и перейдите в меню редактирования частоты. Введите параметры передачи нужного канала вручную, нажав на зеленую кнопку («Добавить»). Для этого используйте кнопки с цифрами на пульте дистанционного управления. Если параметры уже находятся в приемнике, на экране отображается уведомление, тюнер Переключается на указанную частоту. Затем необходимо нажать красную клавишу на пульте дистанционного управления, а затем клавишу «OK». Устройство начинает поиск каналов в соответствии с заданными параметрами. После завершения поиска необходимо выйти из меню, нажав кнопку «Выход», и одновременно согласиться на сохранение преобразованной информации настроек .

Телеканалы, найденные устройством в ходе такого поиска, обычно отображаются в конце списка. В этом случае ранее найденные не удаляются. Однако их можно удалить вручную перед запуском нового. настройки , сбросив настройки Сбросьте устройство к заводским настройкам (для этого в меню настроек есть соответствующий пункт).

Если вы уверены, что все шаги были выполнены правильно, но настроить если устройство вышло из строя, необходимо обратиться к специалистам.

Для ввода новой частоты транспондера и поиска новых спутниковые каналы

Программное обеспечение (ПО) различных моделей приемников имеет ряд общих особенностей и параметров. Они являются основой для приема сигнала, настройки и настройки каналов.

В первую очередь это настройка Подключение дисков и ввод и сканирование частоты транспондера и спутников .

Для большинства моделей для этого необходимо войти в меню (меню установки) или настройки спутника).

Активируйте опцию жесткого диска и выберите нужный порт для соответствующего спутника.

Настраивать частоты в спутниковом тюнере Вы должны использовать цветные кнопки или названия пунктов меню. Множественность ПО спутниковых Приставка имеет функцию создания нового транспондера путем нажатия нужной кнопки. Если такой функции нет, можно смело редактировать ненужную частоту (которая не работает или потеряла свою актуальность). Для этого просто нажмите на нужную кнопку в меню. Затем введите нужные параметры, сохраните и отсканируйте. Если вы внимательно посмотрите, то сканирование определенной частоты не составит труда. Или вы можете просканировать весь спутник.

Помимо частоты, необходимо указать скорость потока (для некоторых устройств — DVB-S или DVB-S2 в самом потоке) и полярность — V или H (вертикальная или горизонтальная). Иногда необходимо ввести FEC (forward error correction) — ½, 2/3 и т.д.

Частоты можно найти в Интернете или узнать у специалистов.

Все новые станции отображаются в конце обычного списка станций.

Транспондер — это приемопередающее устройство, которое посылает сигнал в ответ на принятый сигнал. Сам транспондер в этом случае не нужен, требуется только частота передачи его сигнала.

Встроенный телевизор спутниковый DVB-S2 тюнер

Что такое телевидение DVB-S2?

Наличие цифрового тюнера С помощью DVB-S2 вы можете подключиться непосредственно к телевизору спутниковую Наблюдайте за каналом свистка без антенны и приемника. Вы. Устройство DVB-S2 встроено в телевизор. спутниковый тюнер । Многие модели телевизоров оснащены такими устройствами. Производители всегда сообщают технические данные о наличии.

Однако встроенный в телевизор DVB-S2 имеет свои недостатки. Если с помощью обычных спутникового тюнера по телевизору можно смотреть 70-80 бесплатных российских телеканалов, а если подключить диск, то можно смотреть только полностью открытые, некодированные каналы для ТВ. Ключи, открывающие кодированные каналы, уже вставлены в прошивку бытовых приемников. В телевизоре таких клавиш нет.

Все телевизоры, имеющие такие встроенные тюнер , модули поддержки. Это устройство, в которое вставляется платная карта CT, которая, в свою очередь, вставляется в специальный порт PCMCIA в телевизоре. Вы. Они подключаются к спутниковую Антенна, некоторые СТ покупают стартовый пакет оператора. В комплект поставки должен входить кулачковый модуль. Карту с модулем необходимо вставить в порт PCMCIA.

Затем нужно начать поиск каналов на телевизоре (на тех спутниках, которые показывает ваш оператор). Необходимо открыть платные каналы.

Этот метод имеет несколько основных преимуществ. Во-первых, для наблюдения за свистком не требуется отдельный приемник. Во-вторых, вам нужен только один пульт дистанционного управления, т.е. вы управляете каналами с телевизора с помощью пульта дистанционного управления.

При покупке пакета у провайдера St обязательно уточните, работает ли он на телевизоре с интегрированным DVB-S2. И обязательно уточните этот вопрос применительно к конкретной модели телевизора.

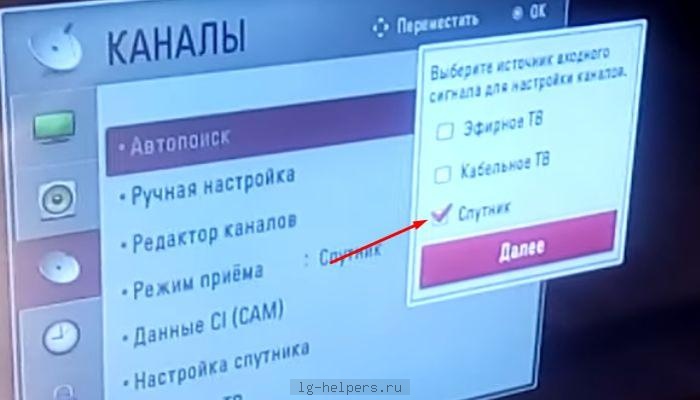

Как настроить Для приема телевизора LG спутникового ТВ

1. Подключите кабель, идущий от антенны к разъему на задней панели телевизора, к разъему с надписью «satellite».
2. Вставьте модуль DVB-CL + с установленной в него картой доступа TB (так, чтобы номер карты был направлен в вашу сторону).
3. Нажмите кнопку «Настройки» на PDU. Откроется меню. Найдите в нем пункт «Каналы» и нажмите кнопку «OK».
4. Откроется окно, в котором необходимо выбрать пункт «Режим программного обеспечения». Затем нажмите кнопку OK. Появится список, в котором необходимо удалить надпись «Satellite» и снова нажать «OK».
5. Устройство предлагает автоматический поиск, его следует пропустить. В окне «Каналы» выберите опцию «Настройки». Откроется окно, в котором необходимо перейти на спутник Eutelsat 36 a/B 36.0 E. Затем вернитесь в окно с параметрами. настройки спутника.

Необходимо указать следующие параметры:

• Частота LNB — 9750/10600 для двухдиапазонной круговой поляризации;
• Частота LNB — 10750 для однополосных конвейеров;
• Мощность LNB — «VCL».

Другие параметры зависят от конкретной схемы, используемой для подключения телевизора к конвейеру и антеннам.

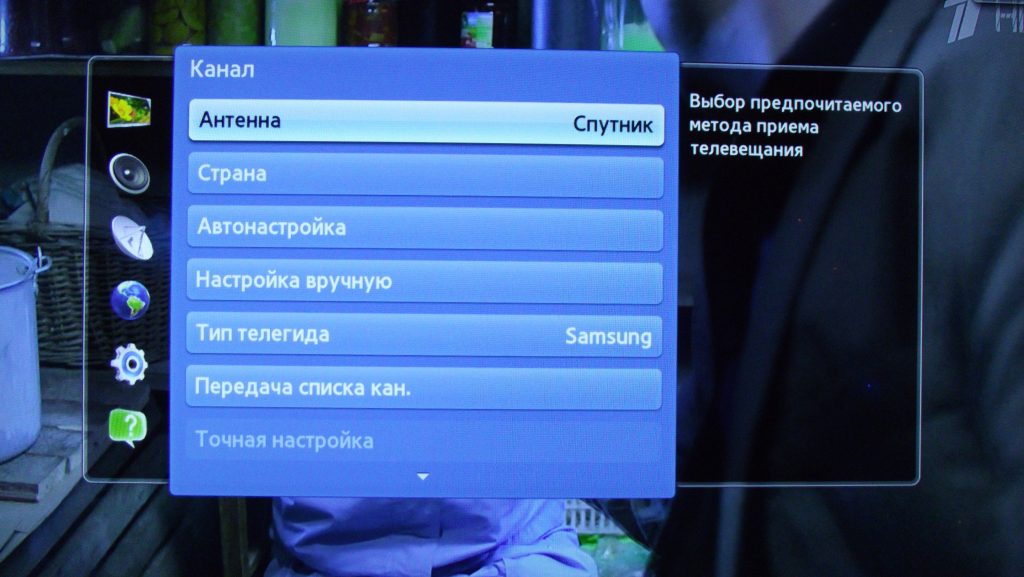

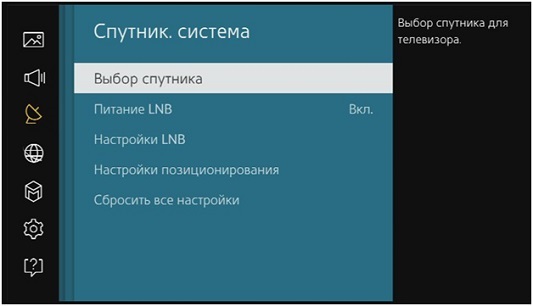

Как настроить Чтобы получить телевизор Samsung спутникового ТВ

1. Нажмите на Меню. Откроется меню, в котором необходимо выбрать пункт «Каналы». Он отображается в виде значка спутниковой антенны.
2. Перейдите в раздел «Страна».
3. Если телевизор запрашивает PIN-код, введите число 1234, 0000 или 1111. Это стандартный набор цифр для паролей.
4. Если хотите настроить Air или Digital TB, затем перейдите к пункту «другое».
5. Затем необходимо вернуться назад и выбрать «Параметры поиска кабеля».
6. Здесь необходимо ввести параметры:
7. Частота — 290 000 кГц;
8. Скорость передачи — 6875 кс/с;
9. Модуляция задания-256 QAM.
10. Назад к «Автомат» настройки «, выберите «Кабель» в качестве источника сигнала.
11. Выберите цифровой и (или) аналоговый TB.

В режиме поиска перейдите в раздел «Сеть» и выполните следующие действия настройку Через кнопку» Вход».

Настройка тюнера спутниковой антенны

Спутниковое телевидение — это отличная альтернатива традиционным проводным каналам передачи сигнала Прием телеканалов напрямую зависит от работы тюнера — Специальный радиоприемник Его назначение — непосредственная обработка телевизионного сигнала

Настроить тюнер спутниковой антенны можно самостоятельно .

Цена базового комплекта для приема телевидения невысока, ее можно сравнить с ценой обычного домашнего телефона Цифровые технологии стали более доступными при работе с телевидением, и работа с ними не приносит тех же проблем, что и раньше Только правильная конфигурация тюнера Может удовлетворить потребности требовательного пользователя

Выбор приемника

Сначала нужно определиться, с каким устройством вы работаете Почти каждый современный телевизор имеет TV-. тюнер . В то же время, внешние тюнеры направлены на спутниковый Работа в области приема сигнала и других частотных диапазонах Ваша покупка оправдана, если вы хотите самостоятельно Получите широкий выбор каналов на телевидении

Вы можете приступить к настройке тюнера Это могло произойти по ряду причин:

1. Покупка нового тюнера . .
2. Устаревание оборудования
3. Имеются внешние повреждения

Характеристики приемников определяются категориями, к которым они относятся Тюнеры спутниковых Антенны можно классифицировать по стоимости Именно их стоимость определяет наличие дополнительных функций:

1. Категория Free-to-air Это самые дешевые устройства Они используются с антеннами, принимающими передачи free-to-air Они могут отличаться производителем и количеством принимаемых каналов
2. Устройства со считывателем карт Канал содержит специальный порт для платежных карт
3. Устройства со встроенным ❶ Наличие жесткого диска позволяет записывать сигналы вещания с антенны Обновить прошивку таких устройств можно с ПК
4. HDTV-приемник Телевизионный приемник и спутниковой Отличия связи высокой четкости при высокой стоимости
5. Другие типы Например, устройства с двумя тюнерами и жестким диском

Настройка приемников

Отношения

Перед самостоятельной настройкой любого тюнера Убедитесь, что он подключен к спутниковой Антенна и любое другое сопутствующее оборудование Далее подключите устройство к телевизору Наконец, устройство должно быть подключено к сети 220 ④ через розетку.

Каждое из этих устройств имеет максимально возможные периферийные подключения Современные методы включают использование HDMI А также можно использовать SCART, тюльпан, выход для стандартной антенны

Затем интерфейс становится доступным спутникового тюнера . Вы можете ввести его с помощью тюнера .

Операции меню

Примерный вид меню сводится к перечню пунктов: «Настройки», «Антенна», » Поиск каналов»». Вам необходимо самостоятельно Найдите такие параметры конфигурации, как❶,❶, «0/12», «Звуковая вспышка», «Позиционер»». Обязательно проверьте следующие пункты:

1. Происходит ли обмен сигналами с нужным спутником?
2. Выясните, что хорошо определено настройки спутниковой головки:

• Для С-диапазона (LNB, частота 5150)
• Для круговой головки — круговой LNB 10750
• Для линейных … — Универсальный 9750/10600

Обычно такую информацию можно найти в примечаниях к инструкции по эксплуатации спутниковой головки Затем найдите и настройте в меню ④ для нужного спутника запомните или лучше запишите, какие выходы соответствуют какой антенне

Также заботьтесь о других настройкам :

1. Подключение жесткого диска — имеет несколько входов, которые меняются для подключения ним спутниковые головки.
2. LNB — это техническое название головки силового спутника, используемой для управления питанием спутниковой Стандартный диск головки или инструмента
3. 0 / 12 ❶ — используется для переключения питания двух устройств (моноподвес, DISEK.).

Чтобы добавить канал

Сканирование передатчика на нужный спутник в приемнике

Чтобы определить настройки Определение и отображение канала для передачи транспондера, спутника Проверка настроек в списке транспондеров.

Установить:

• Зайдите в список настроек для СНГ/России.
• Выберите спутники Yamal, Amos, Sirius, HOTBIRD и ④1.
• Если в списке нет нужных вам каналов, введите их в интернет-поиск:

Lingsat 5 bodybuy или 4buy, 75buy, 53buy, 40buy.

Нужная вам информация находится в списке параметров спутника

Сканирование транспондера

Данные с транспондера необходимы для приема данных с телевизионных каналов Необходимо сканировать сигнал с транспондера, чтобы список нужных каналов был актуальным Вы найдете опции транспондера там же, где и меню выбора

Строка поиска в свойствах телеканала и радио указывает на метод поиска:

1. Выбор типа канала.

Каналы выбираются здесь в зависимости от типа программы, например:

• Только телевидение — только телевидение;
• Или TELEVISION and Radio — для телевидения и радио.

1. Метод поиска

Опции каналов по типу шифрования — например, Все — Поиск всех каналов, включая декодированные, закрытые или только бесплатные, незашифрованные каналы.

1. Метод поиска:

• Найти транспондеры
• Сетевой поиск — сеть транспондеров для одного спутника.
• Поиск спутниковых каналов Строка, условия которой зависят от выбранного типа подвеса Здесь можно выбрать антенну с моторизованным подвесом или же спутниковую Антенна При выборе моторизованного подвеса usals приемник может перемещать антенну при назначении ей положения

Подключение тюнера типа стерео

Стерео тюнер в большинстве случаев представляет собой устройство, поддерживающее стереозвук на выходном устройстве Для этого обычно используется трехполюсный кабель, первый отвечает за видео, второй и третий — за левый и правый звуковые каналы

Чтобы самостоятельно Предотвращение наложения звуков, спутниковые Приемники поддерживают специальную функцию Она реализована в виде отдельной кнопки или функции в меню Сама кнопка часто называется аудио Она позволяет тонко настроить конфигурация аудиоканала

Заключение

Мы рассмотрели несколько аспектов настройки тюнера и каналов самостоятельно . Мы узнали, что такое транспондер и как с ним работать Тюнеры для спутниковой Антенны — это мощное многофункциональное устройство, без которого невозможно обойтись

Узнайте больше о современных радиоприемниках и компьютерах, читая страницы нашего сайта Делитесь своим мнением с посетителями, оставляйте комментарии и заметки
