Как настроить спутниковую тарелку самостоятельно

В настоящее время информационные технологии стремительно развиваются, предоставляя современным людям все больше возможностей Несмотря на постепенное развитие интернет-телевидения, на первом месте по популярности и качеству остается вещание спутниковое эфир, потому что именно он может дать четкое цифровое изображение в любое время дня и ночи, так считают многие. как настроить спутниковую тарелку И возможно ли это это самостоятельно . Здесь ответ будет положительным, потому что это доступно любому человеку, который внимательно изучит технологию по настройке спутниковой аппаратуры.

Поэтому, прежде всего, следует помнить, что наиболее популярными спутниками, транслирующими 73 русскоязычных канала, сегодня являются Sirius, Amos и HOTBIRD Основные преимущества установки. тарелки У этого есть цена, потому что рано или поздно вы получите полную стоимость обратно спутникового Оборудование Наконец, большинство телеканалов транслируются без кодирования и поэтому совершенно бесплатны

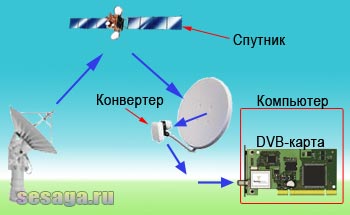

Как настроить спутниковую тарелку И что для этого необходимо? Чтобы справиться с этой проблемой, давайте начнем с набора стандартных фраз спутниковой антенны:

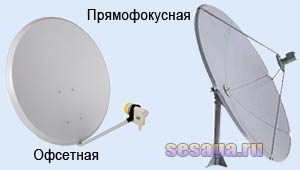

  1. Зеркало ( тарелка )&⑦; используется для приема сигнала со спутника и может иметь диаметр от 60 до 129 см.

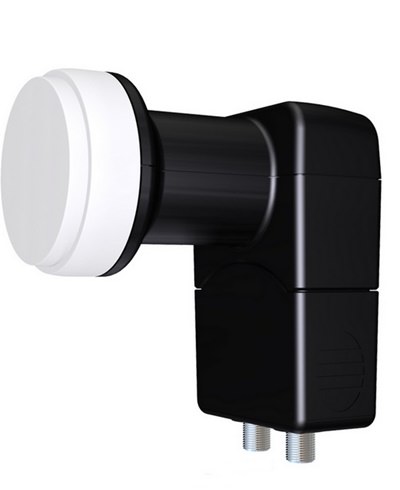

  2. Конвертер — это устройство для перекодировки сигнала в частоту, с которой работает следующее устройство.
  3. DVC-приемник&⑦; принимает декодированный сигнал непосредственно от конвертера и передает его на ваше цифровое устройство (телевизор, плазму и т.д.) Кроме того, в стандартный комплект поставки входит ④ (диск) — устройство для подключения нескольких конвертеров к одному устройству, а также кабели и кронштейны И, конечно, не стоит забывать о качественных крепежных элементах, с помощью которых вы будете направлять тарелку Для спутников в юго-западном направлении

Существует несколько учебников, в которых можно найти ответ на этот вопрос, как настроить спутниковую антенну самостоятельно Однако если проанализировать несколько из них, то все действия можно свести к нескольким этапам:

1. подготовка оборудования к установке На этом этапе, в соответствии с инструкциями, соберитесь. тарелку , прикрепление кронштейна и всех других технических деталей Здесь важно подключить «⑦». кабели к нижнему разъему тарелки , На приемнике Открыв крышку, мы обнаруживаем там экран, состоящий из нескольких разъемов, в один из которых устанавливается кабель После этого преобразователи подключаются к жесткому диску, который в свою очередь подключается к приемнику через специальный разъем

  1. Как настроить спутниковую Антенна для приема хорошего и качественного сигнала? Теперь мы переходим к самой важной части всей операции & ⑦ ; настройки спутниковой Итак, мы устанавливаем частоту приема для спутника Sirius, для чего устанавливаем скорость в приемнике на 27500, с частотой 11766 поляризация «H». это делается следующим образом: Приемник имеет две полосы приема сигнала&⑦; красный и желтый цвета обозначают первое соединение. тарелки И обратите внимание на уровень Желтая полоса определяет качество передаваемого сигнала Обычно последняя красная полоса сразу после подключения указывает на сигнал где-то на уровне 35-40%, после чего желтая полоса приближается к нулевой жизни настроить Качество сигнала, вращение тарелки Чтобы найти наиболее подходящее положение для сигнала, следует вращать тарелку При настройке приемника до качество сигнала увеличивается на 65-70%, что гарантирует вам высокое качество изображения в любую погоду, как настроить спутниковую тарелку Триколор, теперь мы знаем, для дальнейшего улучшения сигнала, настройку боковых конвекторов с установкой подходящих частот (Amos &⑦; частота 10722, поляризация «H», U-скорость 27500; для HOTBIRD частота 11034, поляризация «V», скорость 27500) Затем нажмите кнопку сканирования на приемнике, и система автоматически найдет и сохранит для вас все возможные каналы.

Теперь вопрос о том, как настроить спутниковую тарелку Для нас это несложно, потому что если мы знаем особенности установки оборудования всей системы, правильно настройку можно произвести и самостоятельно .

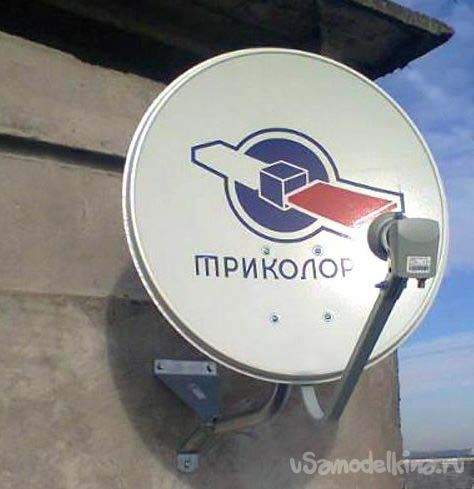

Самостоятельная установка и настройка спутниковой тарелки

С кем-то, хоть в большом коллективе, хоть в маленьком, в студенческой группе, в школьном классе, словом, где бы люди ни жили или работали, они почему-то дают друг другу прозвища в дополнение к имени и фамилии Это потому, что так короче или веселее, я не знаю многих в нашей деревне, у кого тоже есть такие фамилии

Я не буду здесь писать о чужих фамилиях, но скажу за себя — здесь за спиной меня называют Телеспутник, потому что я очень часто ремонтирую телевизоры и другую бытовую технику, а также устанавливаю и настраиваю их спутниковые антенны.

Вот как это сделать с минимальными затратами, быстро и правильно настроить любую спутниковую антенны, я расскажу вам на примере трехцветного спутника.

Прежде всего, немного семантики при покупке комплекта спутникового Оборудование, продавец обязательно предложит вам услуги специалистов (обычно его друзей) для установки, так как большинство покупателей не знают, как устанавливать спутниковые тарелки .

При стоимости комплектов оборудования, например, 9…10 тысяч рублей (триколор) или 5… 8 тысяч рублей (телекарта), стоимость услуг по установке в нашем регионе составляет от 1,5 тысяч рублей до 2,5 тысяч рублей, в зависимости от сложности монтажных работ Однако не 15 копеек

А чтобы установить антенну в сельской местности, необходимо около 7 … При цене 8 рублей, вам также придется оплатить визит мастера туда и обратно за километр, так как он едет к вам не на автобусе, а на своей машине со своими инструментами и оборудованием, а затем расходы на установку спутниковой Антенна поднимается значительно

Поэтому они обращаются ко мне, потому что я делаю это дешевле и не беру денег за дорогу …..

Для самостоятельной установки спутниковой Антеннам необходимо следующее

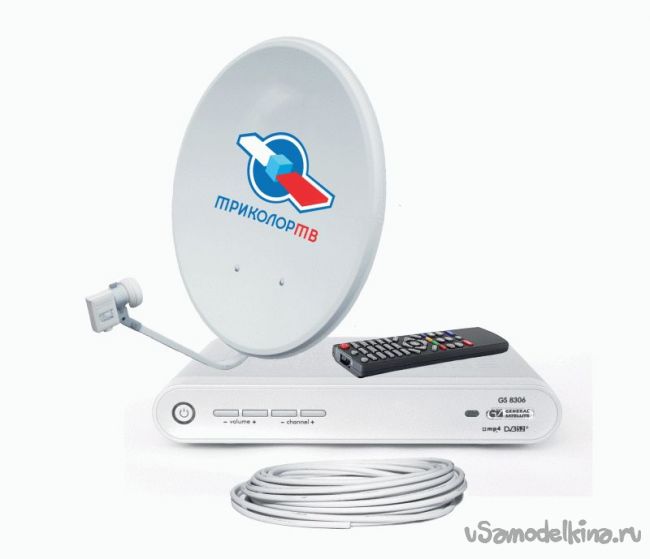

1. Комплект спутникового оборудования ( тарелка , приемник, конвертер, антенный провод 2). Ger для настройки 3. переходники, F-штекеры в количестве 2 шт; 4. три самозатягивающихся анкерных болта ④6 ④ 120…150 мм, если стены дома из камня три больших болта для дерева Microfl6 ④ 150 … 200 мм, если стены из дерева 6. перфоратор, если стены из камня 7. гаечный ключ или разводной ключ, 10, 13, 14, 17 (в зависимости от шурупа) 8. компас 9. кусок воздушной проволоки 1,5…2 метра

Самостоятельная установка и настройка спутниковой тарелки

А теперь, как и ожидалось, немного теории, чтобы понять, что делать и почему

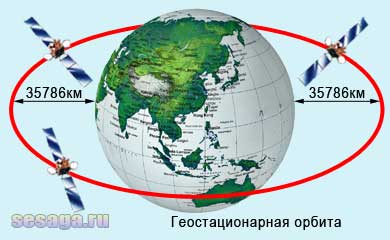

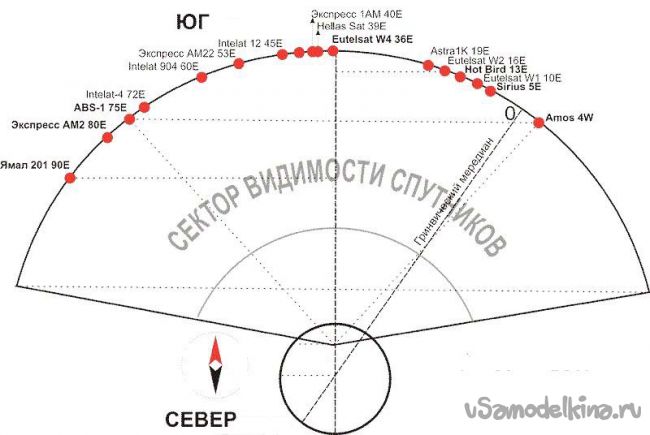

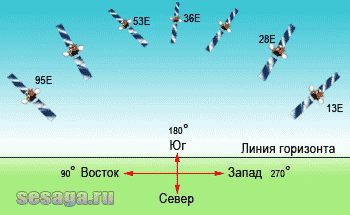

В небе (точнее, в космосе) есть множество спутников Они неподвижно висят, вращаясь вместе с Землей, на геостационарной орбите, на расстоянии около 36. 000 км, и, конечно, их не видно Каждый спутник находится только в назначенном ему месте Местоположение каждого спутника точно известно, неизменно и очень точно поддерживается Чтобы понять, как и где расположены спутники, представьте себе радугу Спутники над горизонтом находятся примерно по одной дуге, от левого края к правому В зависимости от того, где вы живете в нашей великой стране, вы можете «видеть» немного больше или немного по-другому с помощью своих антенн спутников .

Каждый спутник имеет свое название, как имя. Например, спутник Триколор, с которого мы будем настраивать нашу антенну, раньше назывался Evtelsat W4 36E, теперь он называется Express AMU-1 — 36E. А «Триколор» — это просто торговое название организации, которая передает сигнал через этот спутник. Telecard (Continent TV), например, имеет другой спутник, Intelsat15 85E.

Кроме того, название спутника обычно содержит число, например, 36E, 85E, 90e, 5W, 9W, которое указывает долготу, на которой он висит, т.е. примерное направление этого спутника на горизонте.

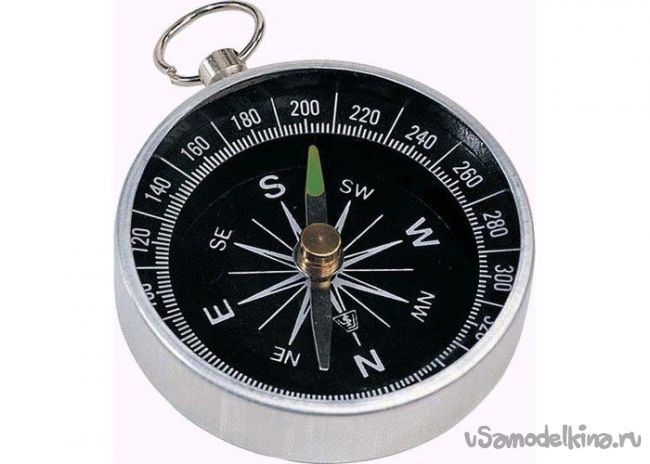

В нашем случае, однако, для определения направления на спутник используются солнце и компас.

Прежде чем установить антенну, необходимо решить, с какой стороны дома ее разместить. Район, где я живу (Башкортостан, 56 градусов восточной долготы) и для спутника триколора это будет юг, примерно то место, откуда хорошо видно солнце с 12 до 14 часов дня. Между вами и солнцем (спутником) не должно быть помех в виде деревьев, крыш и линий электропередач. Независимо от высоты установки антенны на стене, монтируйте ее там, где вам удобнее ее настраивать, просто потому, что антенна не мешает проходу или проезду. Например, у меня антенна стоит на полу, на железной подставке. Я не советую ставить антенну на крыше, если что-то случится, вы будете карабкаться и страдать. Конечно, закрепите его под краем крыши. тарелку Кроме того, дождь, снег и лед не должны попадать на антенны в дальнейшем. Должна быть возможность поворота антенны при настройке влево и вправо, насколько это возможно. Вот пример того, как это выглядит.

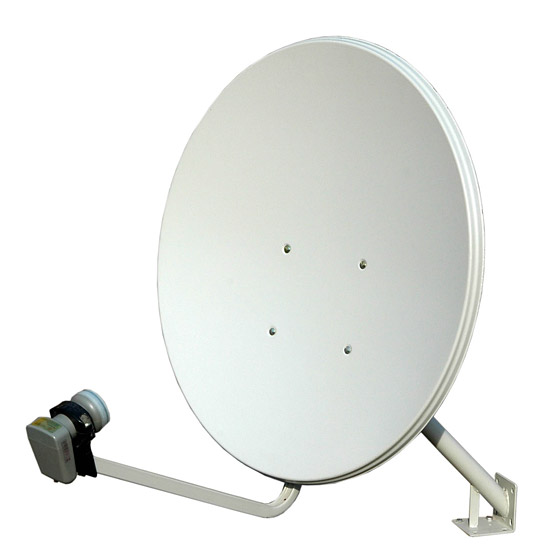

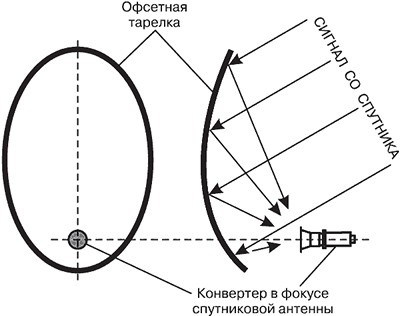

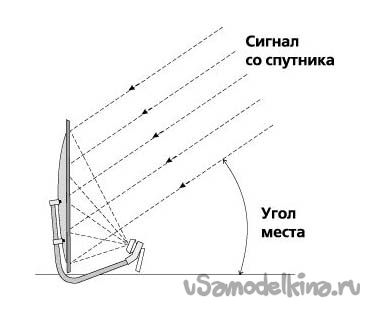

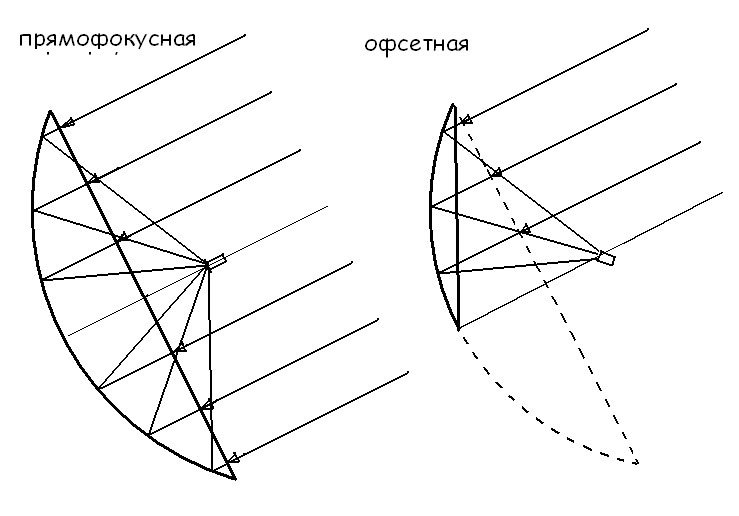

Теперь о тарелке . На самом деле это не так. тарелка Скорее, это его часть, слегка суженная и расширенная с боков. Например, тарелка Яйцо имеет форму и называется офсет, оно работает как кривое зеркало, которое не только собирает радиоволны со спутника на приемный конвертер, но и отражает их.

Поэтому процедура настройки положения тарелки Примерно так же, как когда вы приходите на стрельбище и целитесь в мишень, а затем обратно через зеркало.

Здесь не требуется большой точности, все дело в этом. После этого встаньте на место, где будет установлена антенна, и посмотрите точно в том направлении на небо, под углом к горизонту примерно 20-25 градусов. Спутник «Триколор» находится где-то там. В этом направлении не должно быть препятствий в виде крыш, деревьев, веток, столбов, линий электропередач. Здесь, где-то здесь и закрепите тарелку .

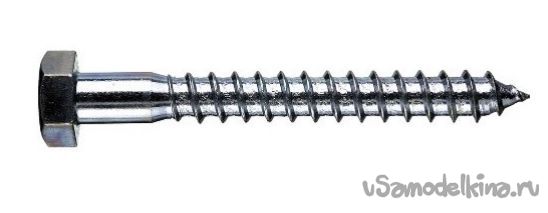

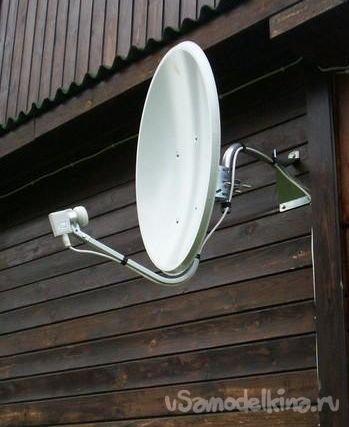

Для процесса крепления, если стена дома сделана из дерева. тарелки Будьте предельно осторожны и следите за тем, чтобы саморезы не попали в несущую конструкцию дома, балки, бревна или перегородки. Когда вы закручиваете тарелку только на досках или на ящике, дерево будет слегка набухать или сжиматься при разной влажности (лето-осень-зима-весна), тарелка Если он перемещается, сигнал теряется. В моей практике такое случалось много раз.

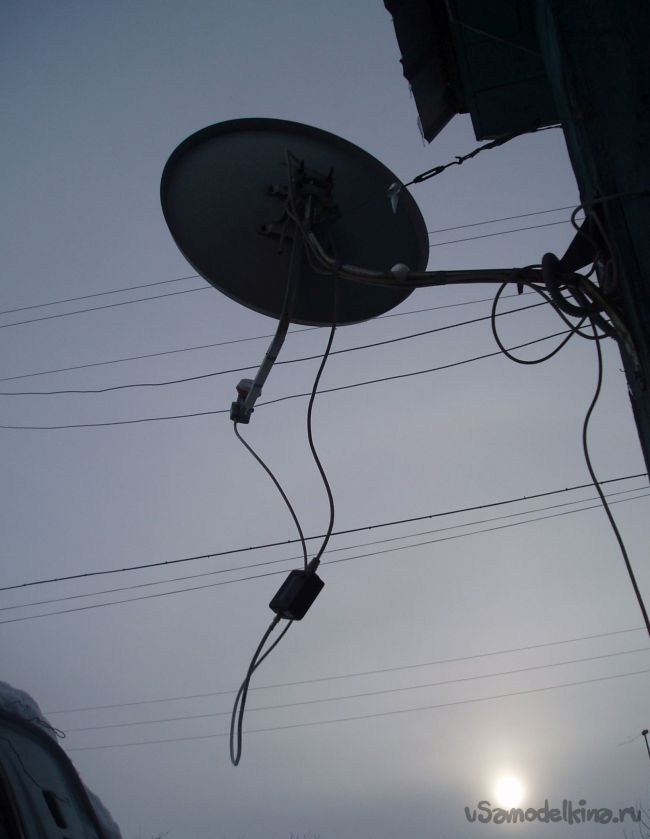

Точность установки спутниковой тарелки Это сильно влияет на качество приема, вот допустимая вибрация или ошибка 3 (три!) Не превышайте миллиметры.

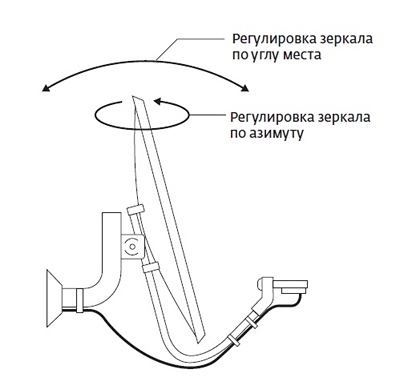

После того, как тарелка Сначала отрегулируйте положение зеркала строго вертикально по высоте или отвесу, а затем отрегулируйте его на 1,5…слегка отогните назад на 2 сантиметра. Болт на горе тарелки Не затягивайте слишком сильно.

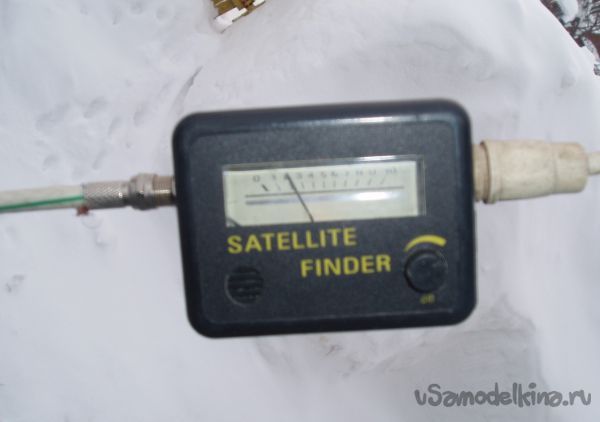

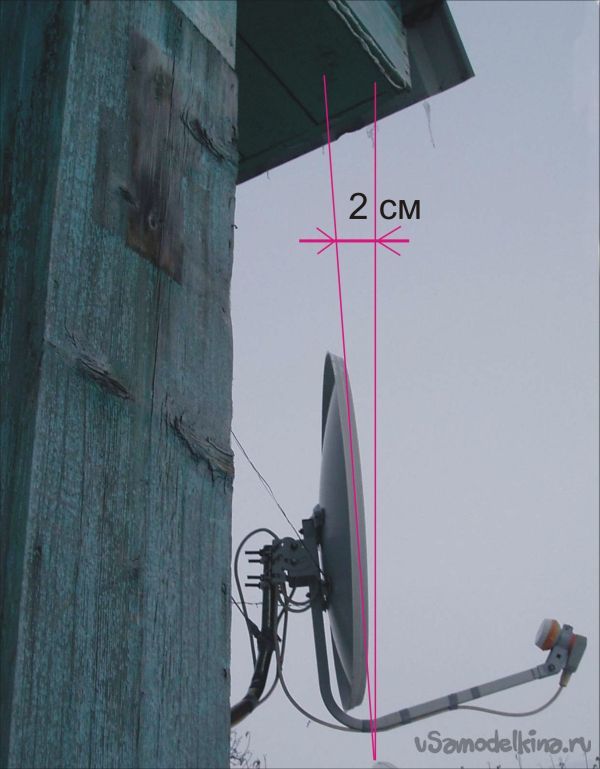

На этом снимке хорошо видно, насколько сильно вам приходится убавлять обороты тарелку .

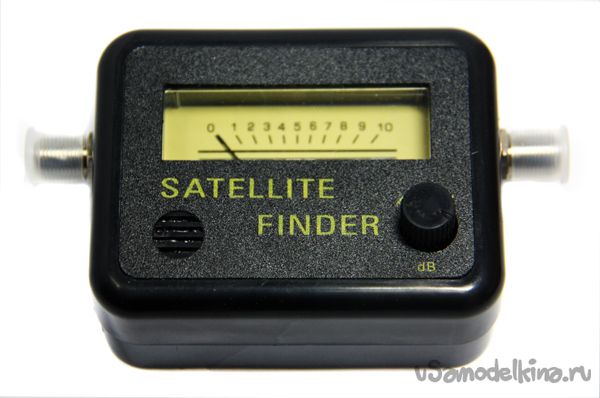

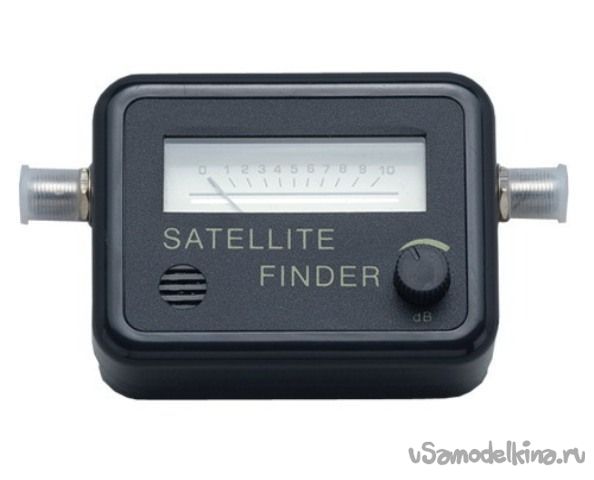

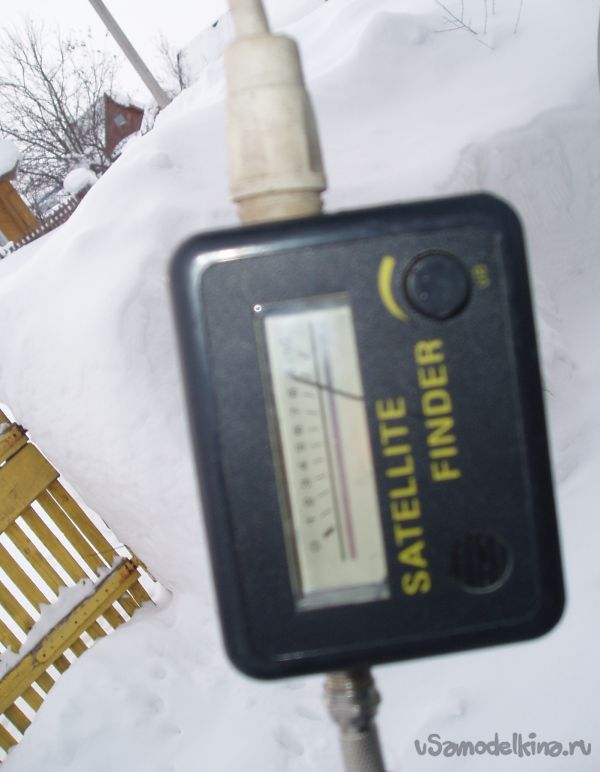

Принцип работы этого устройства основан на измерении уровня сигнала на выходе преобразователя и его звукового и индикаторного сигнала. Существуют различные модели и модификации с дисплеем, программируемые и т.д., но самой простой модели в нашем случае будет более чем достаточно.

Теперь, когда все соединения проверены, и вы слышите шум в устройстве, начните медленно и очень медленно двигаться тарелку Горизонтально влево, а затем вправо. По ходу дела тарелки Вы услышите множество различных сигналов от разных спутников (Их много). Ваша задача — выбрать самых сильных из них и оставить их тарелку в этом положении.

Проверьте приблизительное направление тарелки На спутнике их больше, чем 5, найденных ранее по компасу ….. В одном или другом направлении не должно быть разницы в 8 градусов.

Вернитесь к телевизору. Выполните предварительный поиск каналов в соответствии с инструкциями приемника. Оператор — Триколор, Челябинская область или Урал. Если тарелка настроена Правильно — вы увидите список из нескольких каналов. Проверьте, есть ли среди них каналы Триколор — Инфо и Тиколор — Промо, ТВ-ТВ, ТВ2-ТВ. Эти каналы должны работать даже без активации карты доступа.

После того как все каналы будут найдены, вернитесь к тарелке И будьте осторожны, чтобы вас не сбили с ног настройку Закрепите все кронштейны гаечными ключами тарелки А все винты с гайками регулируют уровень сигнала через блок.

После закрепления антенны и проверки изображения на телевизоре выключите устройство и подключите кабель от приемника к конвертеру на тарелке . На этом настройка Отделка. Со спутника «Триколор» можно смотреть около десяти бесплатных и около 300 платных каналов. Теперь необходимо зарегистрировать оборудование у оператора, позвонив по специальному номеру, указанному в инструкции к приемнику. После регистрации оборудования все каналы будут найдены при настройке , будут доступны для просмотра.

Я думаю, если у вас есть 700 … Смотреть будет гораздо приятнее, если учесть общий бюджет нашей компании (с гвоздями и островом) в размере 800 рублей.

Как показала практика, устройство для поиска SAT пригодится не один раз. Либо сильный ветер, либо снег со снегом, либо перестройка в доме, вы всегда можете пойти и настроить Сдвинутая антенна, как в доме, так и у соседа.

Да, на всякий случай приведу параметры спутника Intelsat 15 85E для телевидения. Азимут составляет 143 градуса, поэтому угол этого места «завален». тарелки — Нак, как триколор. Техника отдыха настройки — точно такая же.

Подробная инструкция как самостоятельно установить и настроить спутниковую тарелку Телекарта

В этой статье описывается поставщик услуг и оборудование, используемое для приема телевизионного сигнала в SD-качестве со спутниковым Приемник Globo X90. Я расскажу вам о своем опыте настройки спутниковой тарелки Без измерительного оборудования с минимальным набором инструментов. Прочитав эту статью, каждый сможет.

Телевидение впервые спутниковыми Я столкнулся с тарелками около 20 лет назад, когда их купили и установили на работе. Затем это были большие блюдца диаметром более метра. Обычно они устанавливались на крыше и были доступны не многим. А настройка Для непосвященных это было сравнимо с полетом в космос.

В то время можно было смотреть только иностранные каналы, потому что их не было, но был канал MTV, понятный без перевода, благодаря которому в доме появилась новая музыка, а в нагрузку появились Бивис и Баттхедс. :-)।

Будет ли работать телевидение

Перед покупкой и установкой антенны необходимо проверить, будет ли телевизор приниматься в нужном нам месте.

Телевизионная трансляция ведется с американского спутника Intelsat-15. Его постоянная точка на геостационарной орбите находится в точке 85,15 °С.

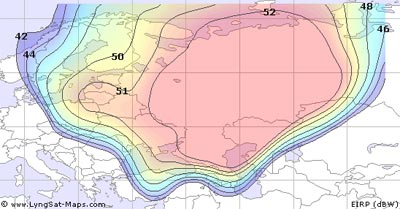

Сначала необходимо увидеть зону покрытия. Это будет замечательно, когда вы придете на прием, где есть достаточно тарелки Диаметр 0,6 м. Если, согласно карте, в вашем регионе рекомендуется большой размер спутниковой тарелки не забудьте об этом, когда будете покупать комплект спутникового Телевидение Телевидение.

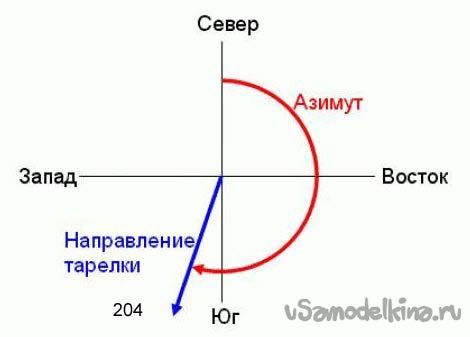

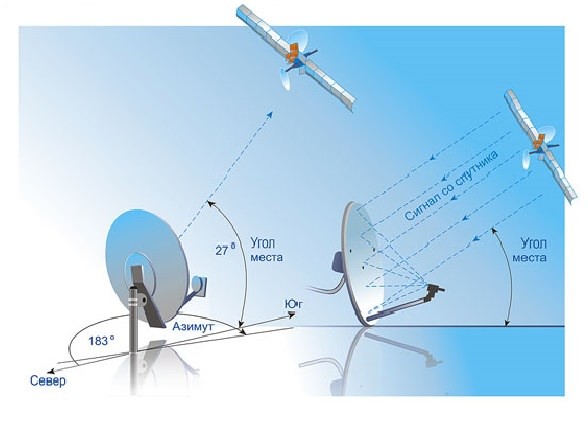

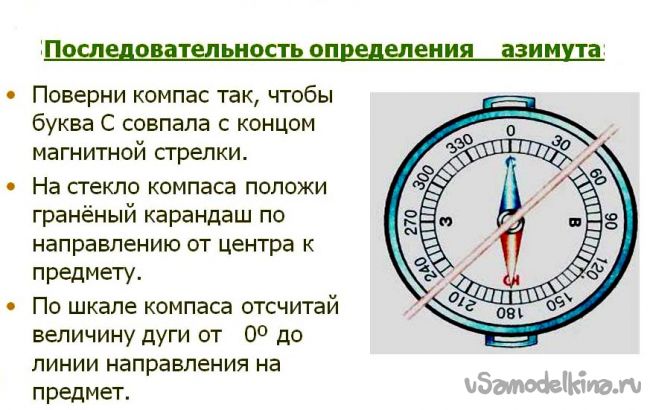

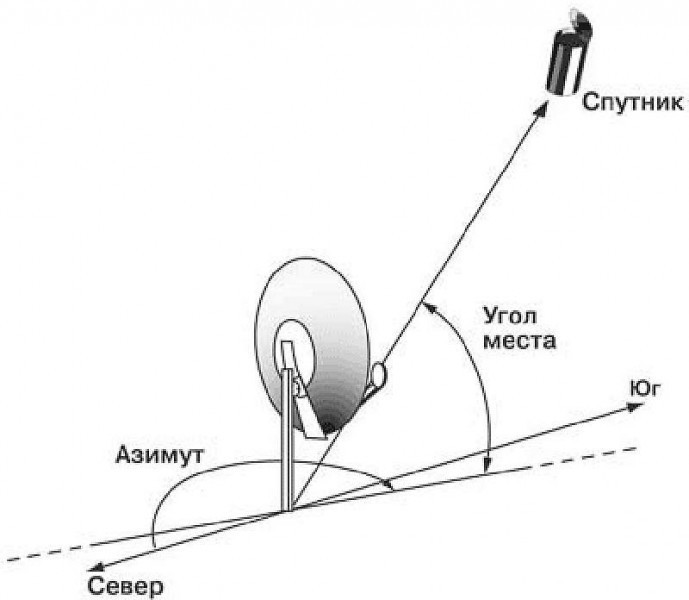

Второй важный момент — это определение направления на спутник, (азимут) в месте предполагаемой установки. спутниковой Антенна. Вы должны знать, что в каждом регионе существует своя геомагнитная декантация. Это означает, что если правильно навести компас на спутник Intelsat-15, он покажет совершенно другое значение, чем 85, 15° восточной долготы. И исправьте для нас настройки Вам необходимо знать геомагнитное склонение в месте установки.

Значение азимута для его удаления с учетом магнитного склонения можно узнать по бесплатному номеру 8 (800) 100-104-7. Но мне не повезло, по какой-то причине оператор дал неверную информацию, как выяснилось позже, он то ли перепутал, то ли увеличил время ориентации антенны на спутник. Кстати, по аналогичному и#171;неправильность» Данные, предоставляемые по телефону в Интернете, у многих вызывают недовольство.

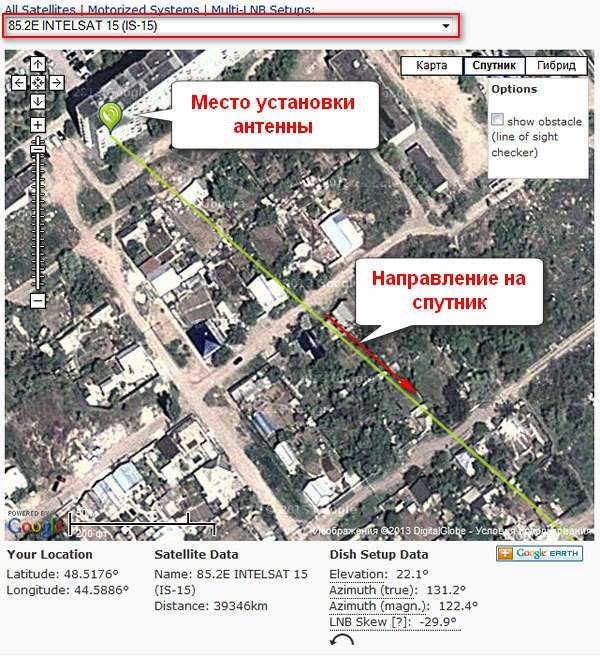

Итак, давайте рассмотрим сайт поиска спутников в простом виде. Это наглядно показывает нам направление на спутник на Googlemaps. Для этого вводим название нашего города и выбираем место, где мы хотим разместить антенну на карте. Затем выбираем спутник из меню. Зеленая линия на карте показывает направление.

Под картами полезно для настройки Данные, а именно магнитный азимут для компаса — азимут (mag): 122,4 ° и угол поворота преобразователя — Lnb-Skew [?]: -29.9 °

Вышеупомянутый спутник весит на горизонте меньше других, в моем случае его угол места составляет всего 22, 1°. Но мне повезло с телевидением, тарелку Мы будем устанавливать на уровне 6-го этажа, а за домом в направлении спутника находится частная территория, то есть там нет никаких препятствий.

На карте вы должны самостоятельно найти визуальные направления на спутник. Например, деревья, здания, сооружения и другие стационарные объекты хорошо видны с места установки спутниковой тарелки । Желательно, чтобы они 1… Имеется относительно большая дальность действия — 2 км. Это уменьшает погрешность при первоначальной установке антенны.

Монтаж спутниковой тарелки Телекарта

В интернете полно инструкций и рекомендаций по установке спутниковых Антенна। Правило здесь одно: антенна должна быть надежно закреплена на неподвижной поверхности. Поэтому мы не кормим путану и не берем с собой перфоратор

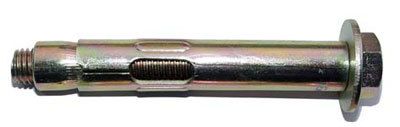

Для крепежа на стене панельного дома я использовал универсальные анкеры ZUM 13×75 с шестигранной головкой самореза (болта) длиной 1271 мм.

Участок трубы, к которому крепится антенна, должен быть строго вертикальным. Поэтому при установке кронштейнов не грех использовать и#171;уровнем» но если нет, то подойдет простой отвес с грузом, если, конечно, не воздух.

На своем веб-сайте телевизор опубликовал лучшие инструкции по установке и настройке спутниковых Антенна। Поэтому тем, кому не хватает фотографий в моем рассказе, качайте инструкцию здесь. В нем мы рассмотрим, как разрезать антенный кабель и прикрепить F-коннекторы к его концам.

После закрепления кронштейна можно приступать к его сборке тарелки । Подключите кабель и не забудьте повернуть конвертер вокруг своей оси, как описано выше. Определить направление вращения очень просто. Вследствие износа антенный кабель выходит из конвертера вертикально вниз. Мы должны повернуть нижнюю часть конвертера на юг. В моем случае это около 30°.

Зачем вам этот процесс « »? Тот факт, что после как тарелка В уже смонтированном состоянии может не хватить длины указателя, чтобы дотянуться до конвертера.

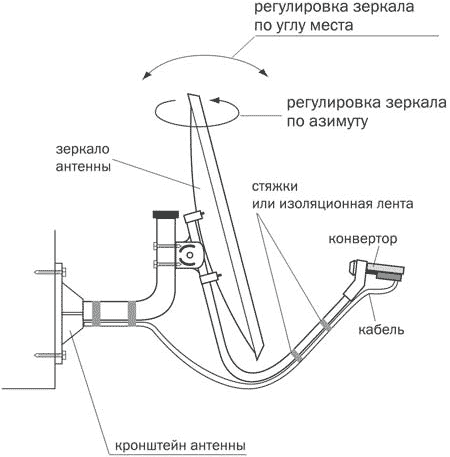

Затем мы монтируем тарелку На кронштейне закрепляем его, но не затягиваем гайки, чтобы можно было перемещать его в горизонтальной и вертикальной плоскости.

Исходное положение спутниковой антенны Телекарта

Теперь пришло время запомнить высоту спутника на горизонте. В Волгограде угол составляет 22,1°. Например как тарелка У нас есть смещение, затем оно почти вертикально, то есть «смотрит» прямо вперед, не до неба Точнее, вертикальный угол. тарелки -1❶, То есть визуально он смотрит на землю! Но не бойтесь этого, просто посмотрите на картинку, как работает смещение тарелка И все будет хорошо

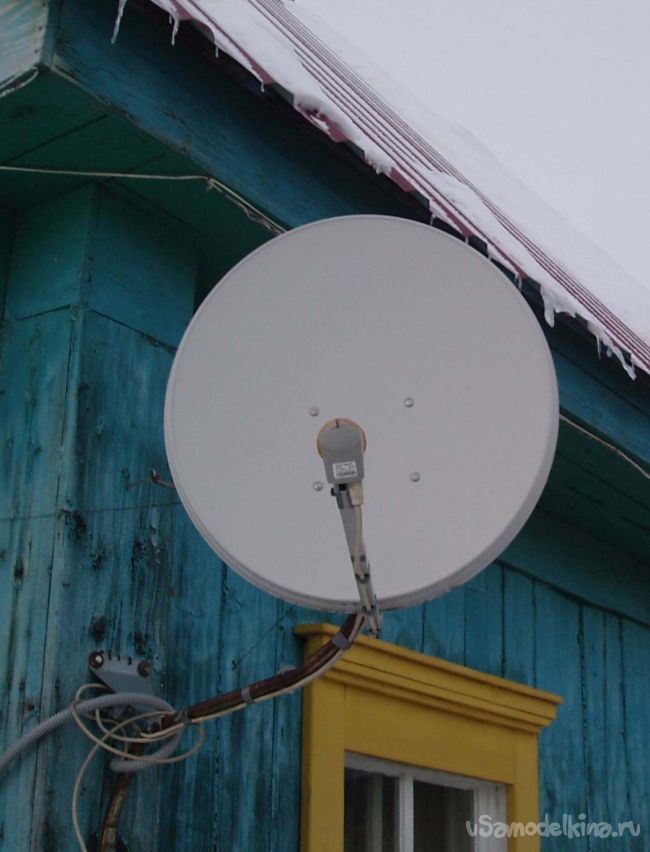

У такого расположения есть плюс, осадки в виде снега и дождя не скапливаются на антеннах Поэтому мы выравниваем зеркало антенны так, чтобы оно немного смотрело в землю И направляем на этот предварительный спутник по земным прицелам настройка Готово, и вы можете приступить к подключению проводов

Настройка телекарты

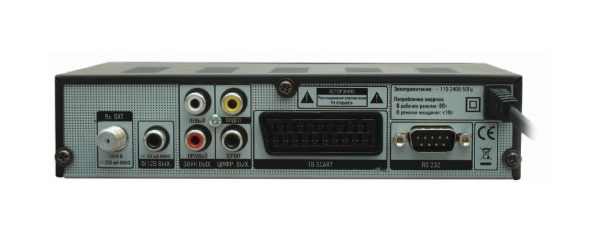

Подключите все провода к выключенному устройству, которое является таковым спутниковый Приемник и телевизор должны быть отключены от сети Вы можете подключить приемник телекарты к телевизору через «тюльпаны» или ❶.

Включение телевизора и приемника Мы включаем телевизор для отображения сигнала от внешнего источника, обычно и#171;AV». И, скорее всего, вы увидите следующее:

Эта фотография говорит о телевидении и спутниковый Приемник Globo Bodyb90 работает, но антенна не настроена Спутник Поскольку у нас нет измерительных приборов, мы будем использовать функции самого приемника, для чего нажмите кнопку меню на пульте дистанционного управления и выберите пункты настройки антенны.

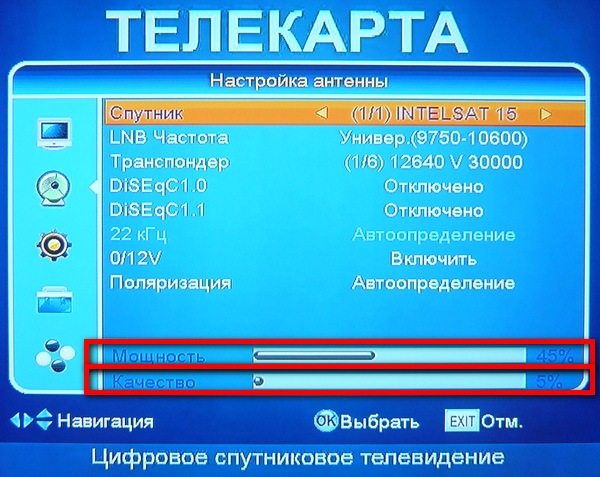

Когда тарелка не настроена На спутник или хотя бы настроена Не очень хорошо, тогда уровень сигнала составляет около 45%, а значение качества — всего 5

Конечно, в настоящее время вы не увидите ни одной телевизионной программы из нашей работы настроить антенны, так что значение мощности составляет не менее 90%, а качество — более 70%.

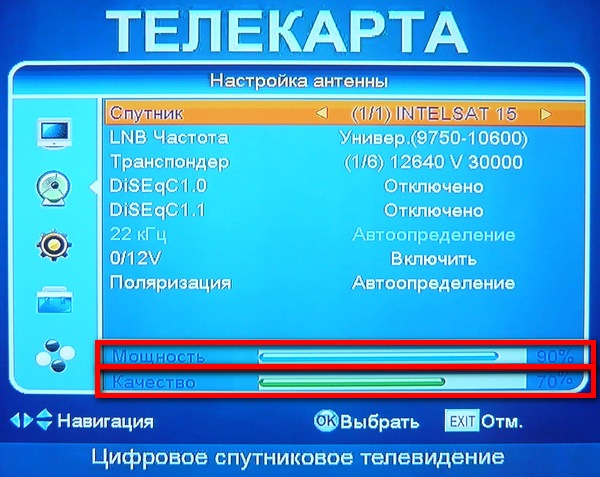

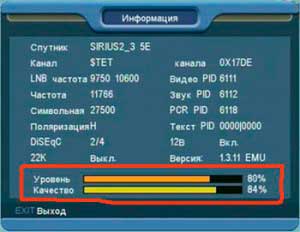

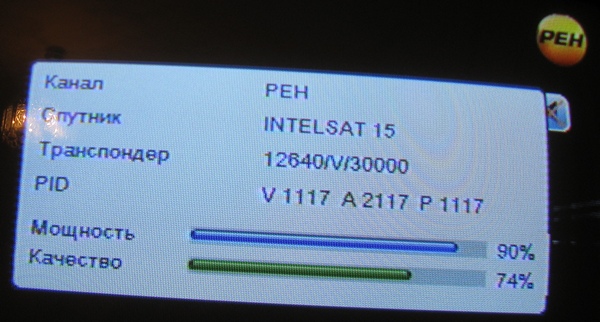

Сразу скажу, что вы получите стабильную картинку со значением качества 50% и более, но все же стоит стремиться к более высоким ценам, чтобы не зависеть от капризов природы, когда идет дождь, снег и т.д.

Чтобы настроить антенну на спутник

Если первоначальная предварительная установка антенны по компасу или карте не дает результата, т.е. на экране телевизора нет изображения или отображается низкое значение мощности и качества, необходимо более точно нацелить антенну на спутник Для этого используем метод сканирования местоположения в предполагаемом месте расположения спутника Суть метода наглядно показана на рисунке:

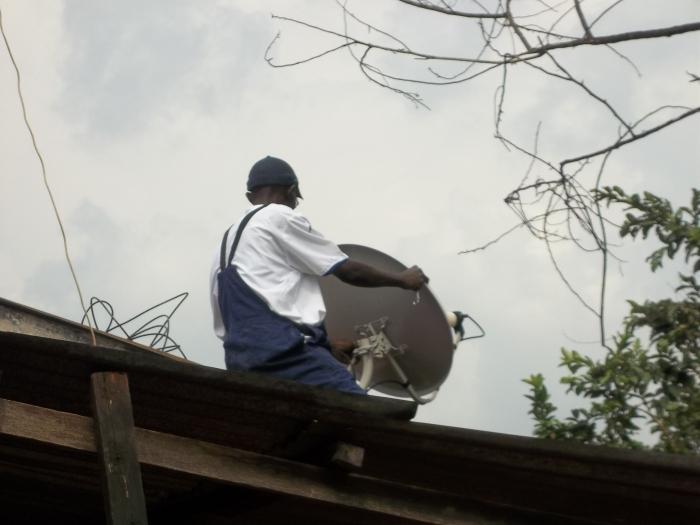

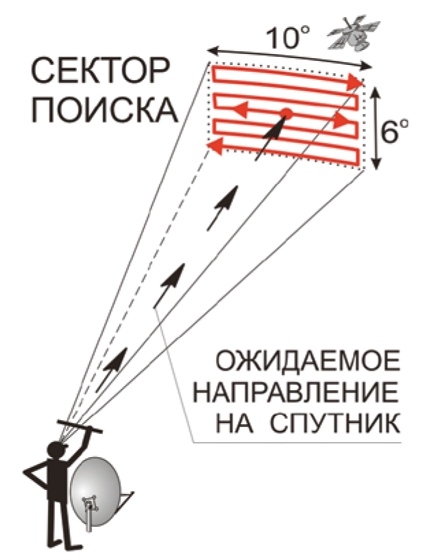

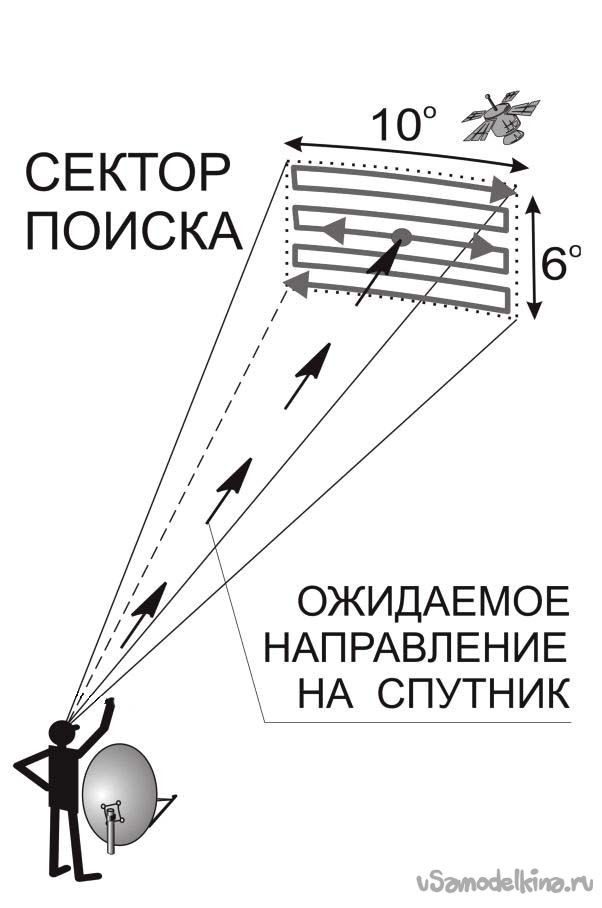

Нужно плавно вращать антенну в горизонтальной плоскости и перемещать ее с шагом 1,2 см После каждого перемещения делаем паузу 3,5 секунды, чтобы приемник обработал сигнал Контролируем уровень и качество сигнала на экране телевизора Как только вы нашли спутник, сначала увеличивается текущая цена, а затем качество

Если сигнал не «пойман» при горизонтальном повороте антенны, необходимо продолжить перемещение антенны по вертикали, не меняя положения антенны, переместить верхнюю часть антенны вперед или назад примерно на 1 см, зафиксировать это положение по вертикали и повторить поиск по горизонтали с одним шагом столько раз, сколько необходимо по вертикали, продолжаем до получения примерно следующих значений:

Этих значений вполне достаточно для качественного приема телекарт в Волгограде. настройку Антенны можно считать законченными Затягиваем все винты и гайки одновременно, проверяем значения параметров мощности и качества

Сколько времени это занимает настройка спутниковой антенны

Если вы делаете все в первый раз, то 2. В результате 3 часов утомительной работы я устанавливаю сейчас и настройки Потребовалось 2 часа 15 минут, чтобы оператор телекарты дал мне неверную информацию о бесплатном номере 8 (800)100-104-7, в результате чего почти час был потрачен впустую на поиски спутника в неправильном месте

Как говорят профессиональные монтажники, когда вы устанавливаете спутниковую антенну телекарты в первый раз, то займет около трех часов, но при этом не забудьте настроите его. Другими словами « нет настроить » тарелку Нет никаких шансов, все обязательно получится.

Где купить комплект спутникового Телевизионная тележка

Я покупал у официальных установщиков. Поскольку у них есть возможность проверить работоспособность комплекта, когда вы его покупаете спутникового Телевидение. Они также активируют карту в момент покупки. Поэтому, когда я вернулся домой, я был уверен, что комплект работает. И с этим настройки Не было лишних сомнений по поводу антенн, а что если этот приемник не работает?

Регулировка спутниковой тарелки . Как самому настроить спутниковую тарелку от и до

Многие люди не уверены, могут ли они настроить спутниковое самих телевизионщиков. На самом деле, многие люди могут бороться с этим.

Оборудование

Сегодня цена всего комплекта для подключения колеблется от 2800 до 4500 рублей. Она включает в себя:

  • Приемник (тюнер). Проще говоря, это приемник. Его цена является самой высокой среди всего набора. Будьте серьезны при его выборе, поскольку каналы вещают в форматах MPEG2 и MPEG4. Второй вариант лучше.
  • Антенна. Переключает приемный луч в фокус. Именно он улавливает пульс.
  • Держатель конвертера — 2 шт.

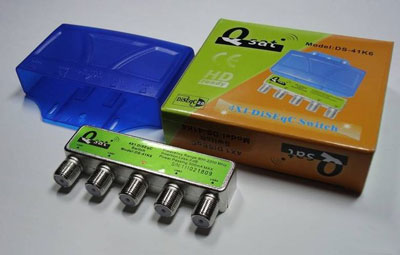

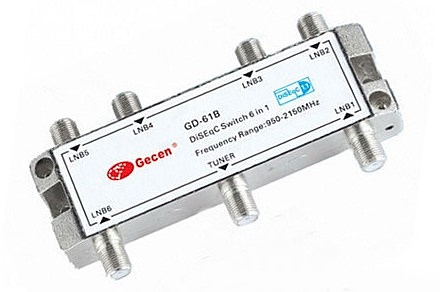

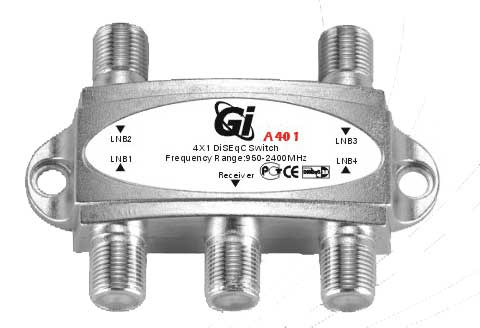

  • Diskek — его задача заключается в переключении между конвертерами. Тюнер одновременно принимает только один импульс от одного конвертера, это необходимо, если более двух спутников .
  • специальные кабели.
  • F-разъемы.
  • Кронштейн.

Инструменты для помощи настроить антенну:

  • Удлинительный кабель (желательно 3 гнезда);
  • Перфоратор или дрель;
  • Гаечный ключ для затягивания гаек 13 и 10;
  • Крестообразная отвертка;
  • молоток;
  • Электрическая барьерная лента.

Выберите спутник

Какого оператора вам нужно выбрать спутникового тв нам нужен.

Основа спутникового Спутники на телевизионной орбите. Телевизионные станции посылают им сигнал, и они распространяют его на обширные территории. Затем он поступает на антенну, которая отражает его в перевернутом виде и передает на тюнер. Там происходит декодирование, и мы видим картинку и слышим звук.

Но одних антенн для этого недостаточно. Нам нужна вся система.

Существует два типа спутников:

  • Открытая трансляция
  • Кодированный

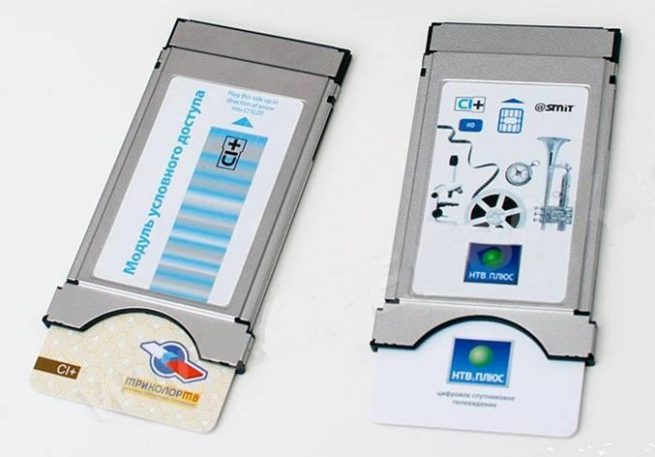

Каналы собираются в пакеты, и для их декодирования покупается карта.

Трансляция российских каналов со спутников из разных уголков мира. Чтобы принять сигнал с определенного спутника, антенна должна быть направлена в его сторону и настроена на нужную частоту. Если нужные спутники находятся рядом, для их приема требуется только одна антенна.

Спутник Ямал 201 позволяет смотреть тридцать российских каналов. На орбите есть много бесплатных эфирных каналов.

При выборе оператора обратите внимание на следующее:

  1. Триколор ТВ работает уже много лет и имеет много абонентов.
  2. НТВ плюс
  3. Радуга ТВ

Все они предлагают несколько каналов.

Установка антенны

Выбор места установки

Невозможно установить антенну в любом месте. Они чувствительны. Если дерево мешает сигналу, прием будет частично или полностью заблокирован. Перед установкой необходимо проверить, какие объекты находятся на пути сигнала. Если таковые имеются, необходимо либо выбрать другое место, либо убрать мешающие предметы.

Для конкретного спутника необходимо выбрать правильное направление. Ее можно получить у продавца, в Интернете или в технической литературе.

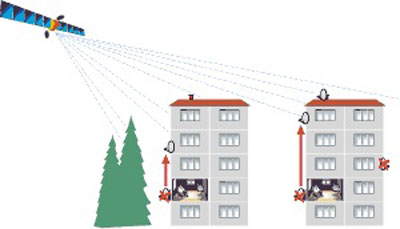

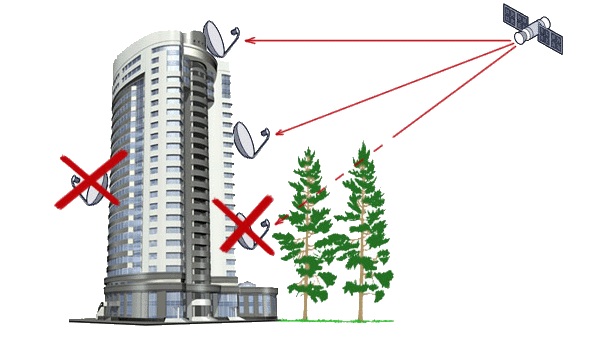

Перед установкой необходимо проверить, какие объекты находятся на пути сигнала, если таковые имеются, необходимо либо выбрать другое место, либо удалить мешающие объекты

Подготовка к установке

К тарелкам Есть инструкции. После сборки антенны вам понадобятся:

  1. Закрепите кронштейн на стене
  2. Закрепить тарелку
  3. Начинать настройку

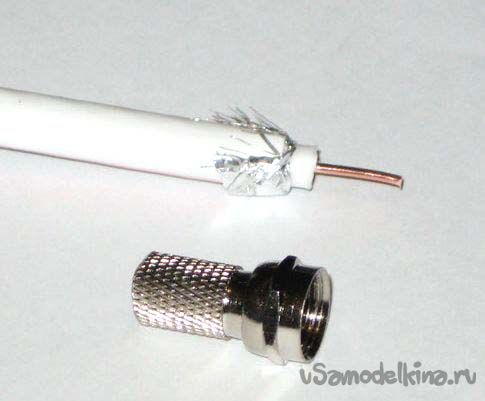

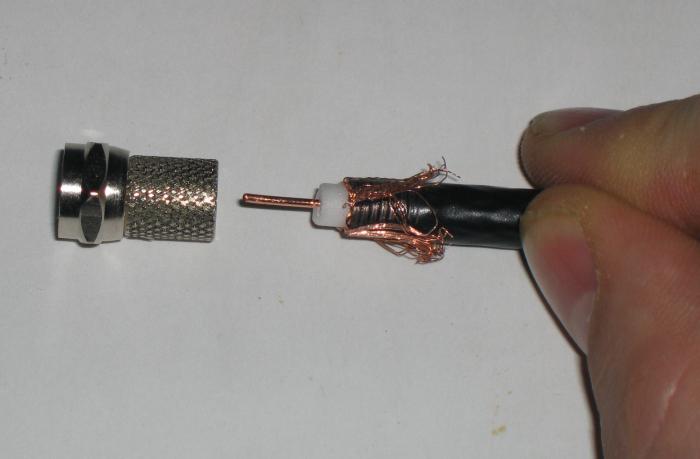

Теперь вам нужно начать подготовку кабеля:

  1. Возьмите нож плоскогубцами
  2. Снимите верхнюю изоляцию ножом, там будет слой маленьких проводов. Он должен быть отклонен от кабеля.
  3. Далее следует слой фольги. Отрежьте его.
  4. Последний защитный слой должен быть обнажен, и там будет ядро.
  5. Вы очищаете его от верхнего слоя (эмали) и надеваете F-образный штекер.
  6. Вырежьте все слои, которые поднимаются вверх.

Мы соединяем

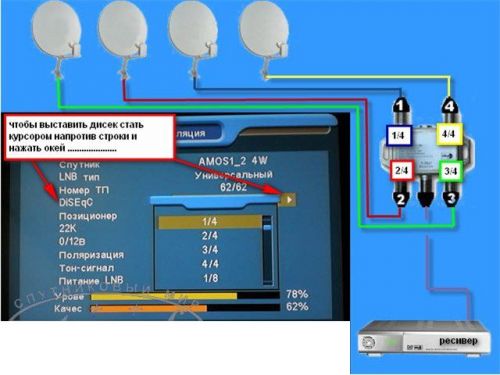

  1. Подключите конвекторы к панели. Для этого требуется 3 кабеля.
  2. Спрячьте жесткий диск, чтобы предотвратить попадание на него влаги. Но не нужно обматывать его изоляционной лентой, иначе это будет «паровая камера». Используйте термоусадку.

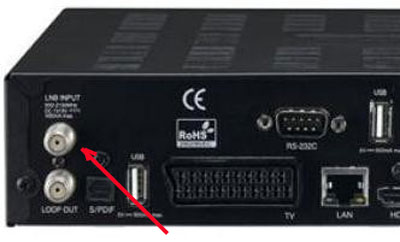

  3. Теперь необходимо подключить жесткий диск к приемнику. Все просто: прикрутите F-ку, которая находится на кабеле, к приемнику.

Установка концов

Допустим, тарелка В южном направлении. Мы подключили все провода. Теперь наступает самый сложный этап во всей этой работе. Начинать нужно с центральной головки. Если выбрана южная сторона, вы должны настроиться на Sirius.

Установите скорость приемника на 27500, частоту 11766, поляризацию — H. Посмотрите дважды: Первый — соединение (красный), второй показывает уровень сигнала (желтый). Если все правильно, уровень сигнала составляет 40%.

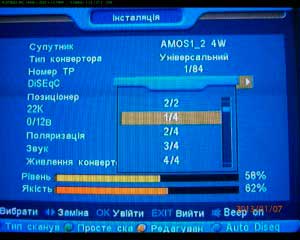

Теперь вы можете настроить качество сигнала, сейчас оно равно 0. Поехали к тарелке :

Чтобы облегчить задачу, вы можете:

  • Подключите сетевой кабель к тарелке ;
  • Установите тюнер из соседнего комплекта;
  • Поместите переносной небольшой телевизор рядом с потолком или над ним;
  • Подключите все и выполните регулировку, проверьте тарелки .

Но не все хотят этого, и никто не станет, например, размещать плазму на потолке.

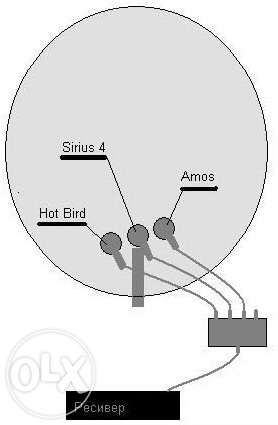

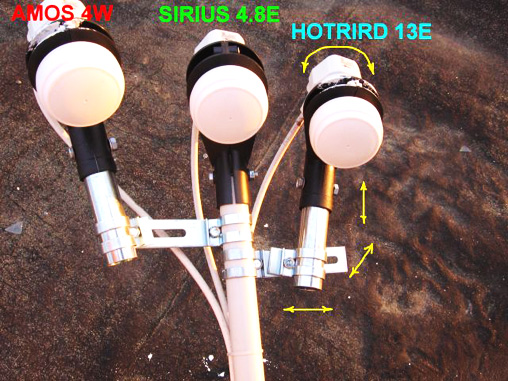

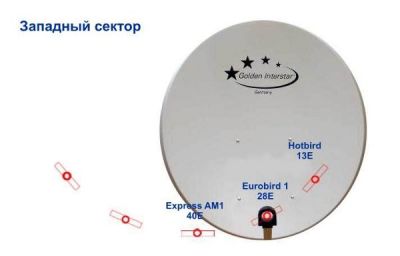

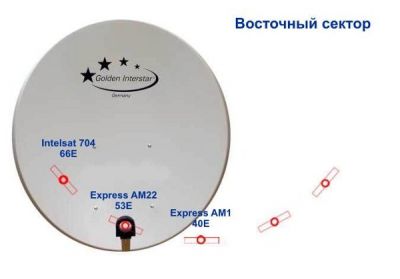

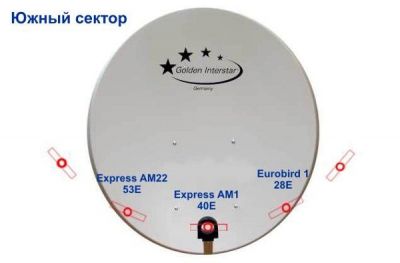

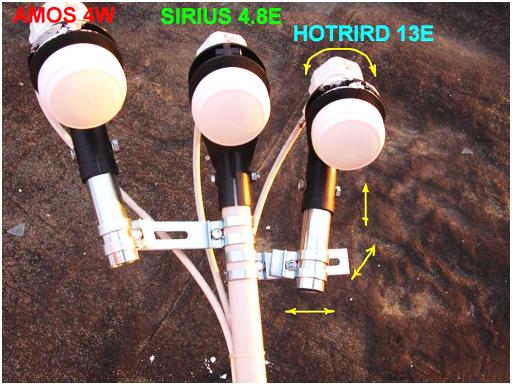

Регулировка бокового преобразователя

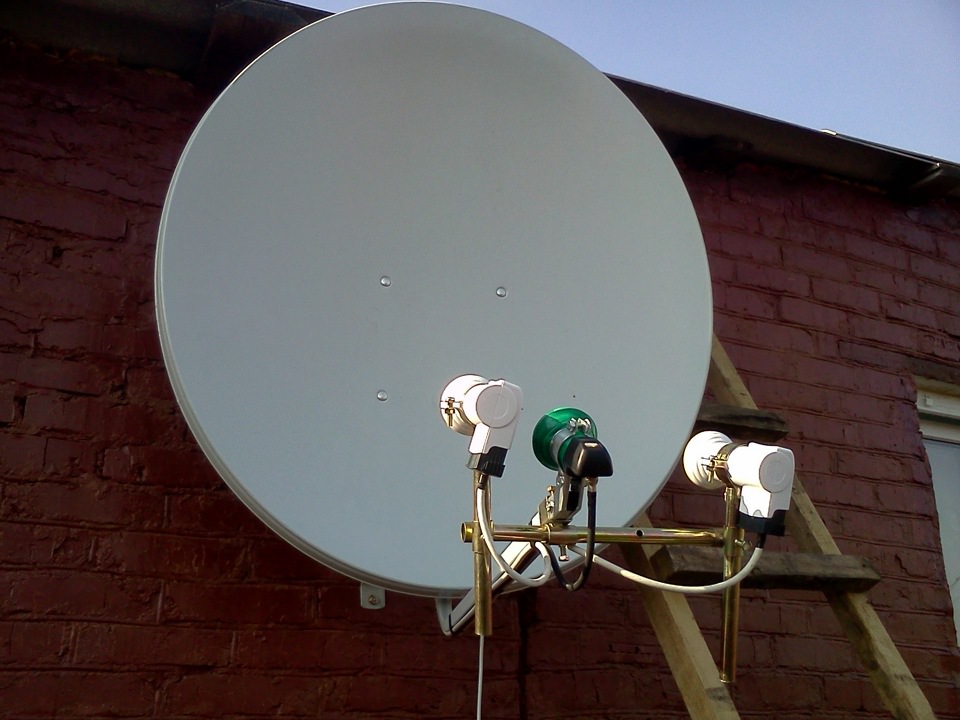

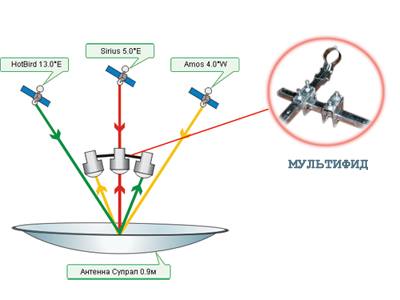

После предыдущих манипуляций гораздо легче регулировать боковые головки, остальные спутники находятся по бокам.

Принцип тот же, что и раньше. настройки :

  • Для Amos скорость 27500, частота 11766, поляризация H.
  • Номер товара: HOTBIRD-27500, 11034, .

Сгибаем боковые кронштейны. Не бойтесь, некоторые модели сделаны так, что без них никак не обойтись. Осторожно переместите конвертер из левого верхнего угла в правый, затем опустите его и поверните влево. Следите за сигналом до тех пор, пока он не вернется в норму.

При неправильной настройке сигнала не будет настройки дисека. Проверьте.

Заканчиваем настройку

Когда вы всё настроите И намотайте все провода, сканируйте и ищите каналы. Найдите в тюнере функцию сканирования. Отобразится список всех доступных каналов. Выберите те, которые вам нужны.

Теперь часто все каналы уже в настройках Имеется тюнер. Сканирование не требуется и настройкой . Включите телевизор и смотрите свой любимый канал. Поиск и нажмите кнопку info на пульте дистанционного управления (вставьте батарейку в пульт дистанционного управления). Некоторые каналы могут исчезнуть, напишите их частоту в редакторе. И обратите внимание на показания двух или трех шкал, в зависимости от тюнера.

Возможные неисправности

  • Если зачистка кабеля выполнена некачественно, а F-разъем подключен неправильно, тюнер может быть поврежден.
  • Неправильно подключен кабель к тюнеру.
  • Неправильное место установки. Существует объект, который отключает сигнал.
  • Не указано подключение жесткого диска для спутника.
  • На этот раз настройка антенны, перед спутниковым конвертер не допускается.
  • Как только настроите Не ослабляйте сильно гайки, фиксирующие антенну, угол наклона и азимутальный угол.
  • Спутниковые сигналы можно проверить с помощью специального оборудования.
  • Амоса следует искать справа, а HOTBIRD — слева.

Мы рекомендуем выбрать подходящее место для установки антенны со специальным применением до приобретения оборудования. Найдите наиболее ровную поверхность, чтобы соединить кронштейны в этом месте. Закрепите кронштейны, обведите крепежные отверстия карандашом или маркером и после сверления закрепите кронштейны дюбелями. Затяните винты так, чтобы кронштейн как можно плотнее прилегал к стене (приложите усилие для проверки плотности прилегания). Затем «установите» антенну на кронштейн и затяните гайки на креплениях и настройте Угол наклона зеркала максимально вертикален. Если вы еще не сделали этого, установите преобразователь в кронштейн и совместите его с головкой к тарелке । Встряхните кабель и установите на него f-sessions (подробные инструкции — здесь). Подключите кабель к конвертеру.

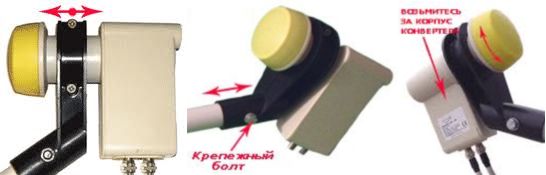

Регулировка углов поворота антенны и конвертера.

Антенна оснащена 3-метровыми индикаторами: Вращение антенны, наклон антенны и вращение конвертера. Поверните конвертер по часовой стрелке с положительным значением на отрицательное (вы должны смотреть на конвертер со стороны антенны).

Включите GPS на смартфоне и запустите ранее установленное приложение Satfinder. Выберите спутник ABS 2 — 75 E. Эта программа показывает направление на спутник на картах Google Maps и находится прямо в небе, в небе с камерой, а также рассчитывает необходимые углы поворота и наклона антенны. Направление программы также поможет настроить антенны в нужных углах.

Помимо приложения Satfinder вы можете использовать:

  • Приложение dishpointer pro, спутниковый директор, multifid.
  • Сайт geonames. ru
  • Мастер настройки МТС на главном сайте МТС
  • Специальное оборудование (например, Satfinder DVS-SF 500)

Введите следующие данные при использовании устройства: LO FREQ. 10600 ниже Freak. 9750 или 11920 Symbol rate 45000 Polarity V diseqc1. 0: off 22k: off

Проверьте сигнал от антенны по сравнению с приставкой.

После того, как антенна была надежно закреплена и настроена Подключите другой конец кабеля к приставке MITZA (процедура подключения описана ниже). Попробуйте уменьшить длину кабеля от спутниковой Антенны для консолей (если расстояние более 50 метров. -выбирайте самый дорогой и качественный кабель). В меню приставки выберите раздел «Настройки», затем пункт «Настройки антенны». Вы увидите качество и силу сигнала, принимаемого вашей антенной. Если сигнал слабый, поверните антенну вправо и вверх-вниз, примите стабильный сильный сигнал. Угол замены конвертера отвечает за показатель качества. Поверните преобразователь и снимите максимально возможное показание на шкале качества. Затем закрепите антенну.

Один из самых популярных вопросов от владельцев спутникового телевидения, безусловно, можно отследить следующее:

  • Как добавить новые каналы в тюнер?
  • Как настроить канал на спутнике?
  • Как найти канал для новых параметров?
  • Как добавить новую частоту (транспондер), если ее нет в списке спутников?

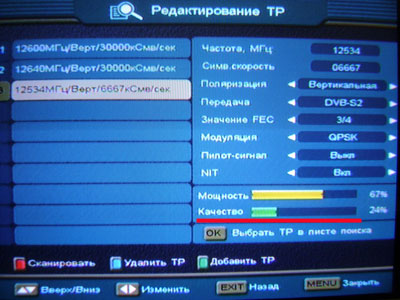

В связи с тем, что меню настроек Может варьироваться спутниковых Рассмотрим поиск каналов на примере меню ресиверов, наиболее популярных сегодня тюнеров. Некоторые ресиверы имеют такой «слепой» (автоматический) поиск каналов. Однако, поскольку эта функция присутствует не во всех тюнерах и не всегда работает корректно, в данной статье мы не будем рассматривать вариант такого поиска.

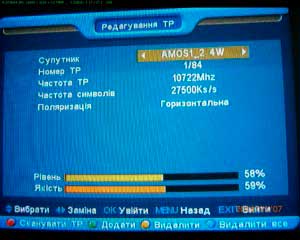

Ручной поиск каналов в спутниковом ресивере

Для начала необходимо установить параметры передачи нужных каналов в таблице частот. В то же время, я должен убедиться, что ваш спутниковая система настроена на прием со спутников каналы, которые вы хотите использовать, расположены на нем.

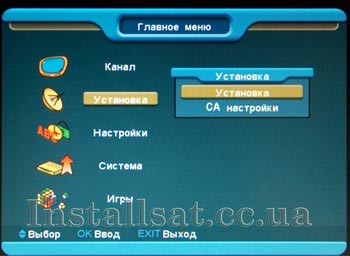

1. в главном меню приемника находим пункт настройки (Установка, монтаж) Антенна. Если такого элемента нет, то в некоторых тюнерах эти настройки Они могут находиться в разделе «Поиск каналов». Когда мы входим в этот пункт меню, мы должны найти параметр настройки спутников (название спутника, тип LNB, DISEQC, поляризация, мощность LNB, уровень и качество сигнала и т.д.). Для разных приемников эти сигнатуры могут незначительно отличаться.

Каждый день об установке спутниковых Все больше и больше людей задумываются об антинах.

Многие семьи предпочитают перейти на этот способ, чтобы смотреть свои любимые каналы, а также получить дополнительно большое количество дополнительных услуг.

Однако многие здесь поддерживают миф о том, что антенны — это дорого и сложно.

Мастера нужно найти, договориться, дождаться установки, купить оборудование и сколько времени это займет. настройка каналов?

Но антенну действительно нужно установить самостоятельно Не каждый может

Тем не менее, все же проще выполнить установку самостоятельно, если вы знаете алгоритм действий и правильно используете все инструменты и рекомендации

Кроме того, установка спутниковых антенны не нужно согласовывать с инстанцией Спутниковая передача бесплатна

Однако некоторые цифровые каналы являются платными, и если вы хотите их смотреть, вам придется заплатить.

Обычно для этих целей продаются карты-шторки Помните, если вы живете в многоквартирном доме, вам все равно придется согласовывать этот вопрос с ④ здесь

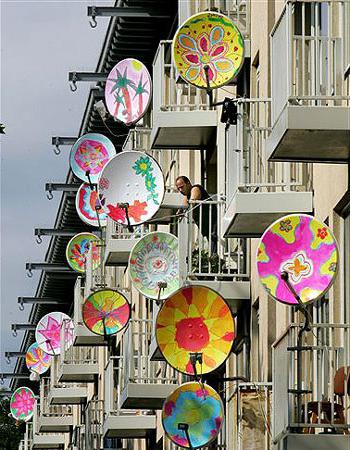

Если установка антенны была произведена на балконе, а не на несущих конструкциях, то информировать об этом никого не нужно

Но балкон — не лучшее место для установки, так как при сильном порыве ветра антенну можно потерять

Если вы подаете заявление на установку в компании спутникового Вещание, они сами договариваются с жилищным управлением, иначе вопрос ложится на ваши плечи

Для частных домов ситуация представляется гораздо более простой

Принцип работы и общая информация

Даже при установке спутниковой антенны самостоятельно , является покупка устройства для настройки (тюнер), сама антенна, крепление для монтажа. и настройка Антенны — не самый простой класс

Однако, поскольку многие цифровые каналы бесплатны, установка окупится быстро

Спутниковая антенна позволяет просматривать высококачественные каналы, а ее широкий выбор говорит сам за себя

Работа антенны основана на сигнале со спутника После установки на антенну зеркало, принимает сигнал, который отражается в конвертере, а он в свою очередь посылает сигнал на приемник

И через ресивер мы видим полное подключенное изображение на экране телевизора

В целом, при установке следует учитывать, что существует два типа. спутниковых тарелок :

  • Офсетная тарелка । Он устанавливается не строго по направлению к спутнику, а немного ниже, так как сигнал отражается от тарелки На преобразователе под определенным углом Наиболее распространенной установкой является спутниковой ❶ — ⑦- ❶Антенны должны располагаться почти вертикально, что также уменьшает количество осадков на поверхности;
  • тарелки Для прямого внимания они расположены по-другому: Зеркальная поверхность частично закрыта преобразователем

При покупке антенн ориентируйтесь на диаметр для удобной работы и достаточной установки спутниковых Антенны диаметром около 90 сантиметров

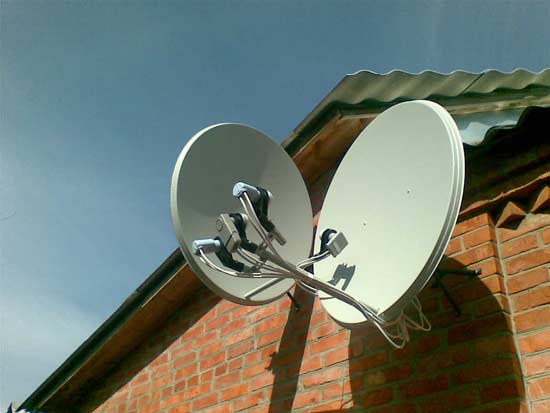

Если же вы самостоятельно хотите настроить прием с нескольких спутников Из градусного расстояния сразу же вычисляется диаметр спутников друг от друга.

Установка конвертера зависит от его поляризации, она бывает круговой или линейной

Если предполагается, что в доме необходимо установить более одного телевизора, то конвертер покупают с несколькими выходами

Подготовка к установке: что нужно знать?

Кому интересно, как установить спутниковую Антенна должна знать, что сначала выбирается подходящее для нее место

В противном случае устройство будет давать плохой сигнал и » картинки». Если на пути сигнала есть дерево, это может быть плохо, мы всегда устанавливаем антенну на юго-запад».

То есть, на месте, конечно, нужно определиться с кардинальными направлениями, выравнивание и сама установка выполняются правильно в солнечную погоду

Потому что так вы получите наиболее точные данные, а также для удобства — не очень удобно устанавливать его в снег и дождь

Нет необходимости прикреплять антенну к общему столбу для других устройств, а также к дымоходам

Под крышей, если окна выходят на юго-запад, монтаж также лучше не проводить, чтобы размытый сигнал стал банальным

Кроме того, для тех, кто желает выполнить установку самостоятельно , В Интернете есть специальные сервисы, которые помогают определить на карте оптимальное место установки.

Прежде чем закрепить антенну, проверьте сигнал, просто держа ее в руках. Это поможет вам понять, насколько хорошо транслируются каналы.

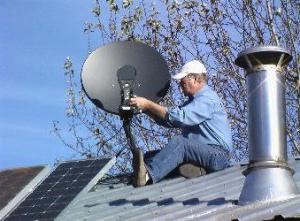

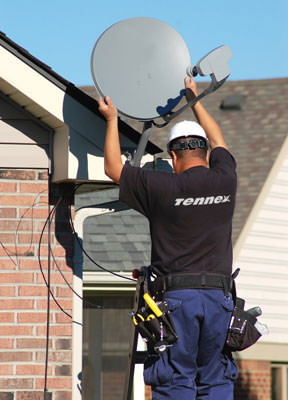

Монтируем спутниковую антенну правильно

Для правильной установки антенну необходимо собрать перед монтажом.

При покупке устройства не беспокойтесь об этом (не руками, конечно), вы можете быть уверены, что будут предоставлены понятные инструкции по сборке.

Поскольку количество деталей не очень велико, вы сможете быстро освоить сборку.

Стоит посмотреть на крепость стен, материал, из которого они сделаны. Чем тщательнее проработана эта проблема, тем больше вероятность того, что устройство будет работать дольше и без «изменений».

Преобразователи в кронштейне ставят заглушками вниз. Помните, что в чехол не должны попадать влага и снег. Кабель с преобразователем подключается с помощью F-разъединителя.

Убедитесь, что шейка (конструкция, на которой держится антенна) установлена строго вертикально в двух плоскостях.

Мы надежно и прочно фиксируем кабель и все компоненты провода, используя для этого винты и острова.

При установке F-разъема его необходимо загерметизировать. Мы выполняем изоляцию лентой в два слоя и по всей длине. Вместе с лентой мы также наносим слой герметика, обычно силиконового.

После проверки работы, спутниковую антенна установлена на кронштейне и все гайки и болты затянуты. Кабель к кронштейну также крепится винтами и затягивается.

Настраиваем антенну для четкого приема

Когда устройство хорошо закреплено и установка завершена, мы затем настройка спутниковой антенны.

Направление, в котором нужно повернуть антенну, выбирается и настраивается с помощью компаса, контролируя уровень на приемнике. Для определения азимута также необходим компас.

Обычно в приемнике уже есть список каналов, или устройство запрограммировано на этот список. Чтобы выполнить проверку, выберите любой канал из списка и перейдите к нему.

Перемещайте зеркало плавными движениями, чтобы изменить уровень приема во время установки тарелки В разных направлениях вокруг ориентировочной точки.

В результате на экране появляется индикатор качества в виде столбика и четкое изображение: без помех и замираний.

Когда вы поворачиваете зеркало, помните, что «картинка» приходит со спутника через 5-10 секунд.

В меню приемника найдите пункт «уровень приема» и активируйте его. Вы должны достичь максимальных показателей.

Корректировку следует проводить в солнечную погоду. В дождливую и пасмурную погоду сигнал может быть практически некачественным, а настройка — это не будет точным.

И после того, как все проверки вас удовлетворили, вы можете закрепить гайку и плотно закрепить ее спутниковую антенну.

В целом, подробное описание настроек Вы найдете это в руководстве к тюнеру, так как у каждого устройства могут быть свои нюансы при установке.

Всегда сравнивайте версию прошивки с официальной версией (через интернет).

Потому что если прошивка устарела или ошибочна, хороший сигнал от спутниковой вы не получите антенны.

Если уровень выше, вы можете добавить цифровые каналы отдельно по своему вкусу или удалить их из списка и смотреть.

Выбор оборудования и компонентов

Многие люди считают, что чем больше диаметр тарелки тем легче будет удерживать каналы во время установки. Ситуация прямо противоположная.

Хорошая техника достигается только за счет сужения диаметра. Поэтому, если магазин рекомендуют в магазине, лучше не соглашаться.

Требуется инструмент большого диаметра для настройки Ваш собственный груз широкий, если вы отправляете не из дома тарелка Вам это не понадобится.

Уделите больше внимания выбору конвертера. Именно «голова» улавливает сам спутниковый сигнал и может работать с погодными условиями и дальностью действия.

Преобразователи круговой поляризации, фиксированные и с переключателями. Круговая поляризация слабая, но позволяет принимать сигналы разных частот.

Самый сильный фиксируется, но здесь нужно выполнять очень точные операции настройку .

В целом, чувствительность, а также дополнительные параметры (например, защита от погодных условий) меняются от компании к компании.

Лучше проверить такую информацию еще до установки устройства.

Однако приемник никак не связан с начальным уровнем.

Здесь мы сосредоточимся на характеристиках услуг, которые влияют на цену.

Если вы в основном используете HD-качество, ресиверу необходимо подключение к компьютерной сети.

Система спутникового Телевидение — это комплекс поставки, основное назначение которого — прием телевизионных программ. Это вещание осуществляется с помощью специальных спутников связи на геостационарных орбитах. Его местоположение — экваториальная область.

Этот тип телевидения становится все более распространенным. И миллионы семей владеют спутниковых Антенна। Для ее установки и подключения часто прибегают к помощи профессионалов. Но для обычного человека. настройка спутниковых Муравьеды у власти. Для этого не нужно обладать специальными навыками или знаниями. Не такие уж сложные вещи самостоятельная настройка спутниковой Антенны, цена которых и без оплаты услуг специалиста необходима обычному человеку.

Выберите спутник

После принятия решения о о самостоятельной установке и настройке спутниковой антенны, вам нужно определиться со спутником. Это означает, что вам необходимо выбрать оператора этого типа телевидения, сигнал которого принимается.

Название этого телевидения произошло от того, что для его обеспечения используется целая система орбитальных систем спутников В космосе. Он передавал сигнал, полученный от телевизионных передатчиков, на обширные территории Земли.

Спутниковые антенны — это приемники своего рода. После приема сигнала он отражается от коллекторной головки, называемой конвектором. Он приносит его получателю для настройки спутниковых антенны и декодирование. И после прохождения всех этих этапов он попадает на экран телевизора в виде изображения и звука.

Виды и размещение спутников

Существует 2 вида спутников । Одни используются для передачи открытых каналов, другие — кодированных. Бывают случаи, когда владельцами оборудования на спутнике являются разные операторы. И снова самостоятельная настройка спутниковой антенны позволяют приобрести специальную карту для декодирования каждого канала отдельно. В большинстве случаев, однако, группа каналов является пакетом. А для восстановления доступа к нему достаточно одной карты.

Русскоязычные каналы транслируются отдельно спутников । Они расположены на разных широтах и меридианах. Чтобы обеспечить прием сигнала от выбранного источника, необходимо правильно выровнять антенну и применить правильное настройку Частота приема. Если выбранные спутники находятся на значительном расстоянии друг от друга, вы можете принимать сигнал от них с помощью только одной антенны.

При выборе необходимо учитывать, есть ли возможность направить антенну на определенный источник сигнала. Если какой-либо объект (соседние здания, деревья и т.д.) создает значительные помехи для входа, необходимо установить его на крыше дома. Если такая возможность отсутствует, следует попробовать настроить антенну на другие спутники, находящиеся в зоне видимости.

Оборудование

Легко догадаться, что одной антенны и ее сигнала недостаточно. Сайт настройка спутниковой Антенны «сделай сам» бывают, нужна правильная установка и настройка целой системы спутникового оборудование. Его можно приобрести в специализированном магазине.

Основные элементы для монтажа:

  1. Антенна, чаще называемая » тарелкой » । Его диаметр колеблется от 0,7 до 1,2 м. Его назначение — формирование сфокусированного луча.
  2. Самой дорогой частью является приемник. Выбор должен быть сделан с особой тщательностью и ответственностью, поскольку вещание делится на два формата: MPEG2 и MPEG4. Второй намного лучше.
  3. Головка, которая является конвектором. Их количество может варьироваться от 1 до 3 спутников — По одному на каждого. Они должны быть универсальными с линейной поляризацией.
  4. 2 застежки (многослойные).
  5. Диск переключения преобразователя. Его внешний вид основан на том, что тюнер содержит только один одновременно принимаемый сигнал со спутника. А диск — это устройство для настройки спутниковых Антенны — обеспечьте их коммутацию, если используется 2 или более.
  6. Коаксиальный кабель, сопротивление которого составляет 75 Ом. Количество должно быть рассчитано таким образом, чтобы иметь запас 3-5 метров.
  7. Заглушки для завершения соединения (F-заглушки).
  8. Зажимы и дюбели.

Необходимые инструменты

Установка и настройка спутниковой Антенны DIY выполняются при наличии следующего оборудования:

  • Расчет удлинительного кабеля, не менее 3 розеток;
  • Дрель или перфоратор (для крепления кронштейнов с дюбелями);
  • Раны 10 и 13 мм;
  • Крестообразная отвертка;
  • Молоток;
  • Изоляционная лента или пластиковая стяжка.

Процесс установки

Правильная настройка спутниковых Антенны зависят от выбора места установки. В этом случае необходимо учитывать некоторые нюансы. Для приема сигнала со спутника необходимо, чтобы он свободно падал на принимающее зеркало. Поэтому важно установить антенну как можно выше. Крыши домов идеально подходят для этого.

Программа для настройки спутниковой Антенны «Выравнивание спутниковой антенны

Для вычисления высоты (местного угла) и азимута всех правильно спутников Используйте спутниковую программу отдельно. Он отличается от других подобных сервисов тем, что определяет эти свойства для всех из них спутников Вместе. Что вы можете увидеть сразу из спутников Доступны с таким расположением антенны, которые не являются таковыми.

Но расчет здесь чисто теоретический. На практике, однако, необходимо учитывать несколько факторов и вмешательств. Но эта программа для настройки спутниковой антенны способствуют более точной оценке ситуации.

Особенности современных тюнеров, их настройка

Большинство их тюнеров, выставленных на продажу, уже прошиты каналами. Поэтому не сканируйте и не сортируйте их. Он предлагает более удобные и простые настройку .

Чтобы реализовать это, вам нужен Join TV и спутникового приемник для подключения к электросети. После включения нужного канала на «Астре», поскольку что настройка антенны спутниковой Спутник переносится в его фокусе (другими словами — в его центре).

Затем нажмите кнопку «Info» на пульте дистанционного управления. Если нужные каналы отсутствуют на спутнике, необходимо обработать частоты тюнспондера. Если они там не зарегистрированы, вы должны это самостоятельно । Если водить им по шкале на экране, можно определить силу и качество сигнала.

Некоторые нюансы при подключении антенны

В этом процессе есть несколько важных моментов. Например, правильно и тщательно очистите кабель. Также необходимо быть очень осторожным при подключении F-коннектора, так как в обратном случае возможно короткое замыкание оплетки и центральной жилы. В худшем случае приемник испортится.

Правильное подключение кабеля не менее важно для желаемого выхода LNB_IN.

Если вы подключаете всю сборку, вы можете использовать настроить Порт DISCA, но он более сложный. самостоятельная настройка спутниковой антенны.

Процесс настройки спутника

Теперь антенна почти каким-то образом расположена и обращена в предполагаемую сторону спутника, мы должны зайти в в настройки Там выберите приемник (тюнер) и соответствующий спутник После этого на экране должны появиться правильные индикаторы частоты, скорости и поляризации Для спутника Sirius, например, эти индикаторы 11766, 2750 и N соответственно

Затем на экране появятся две полосы, первая из которых означает, что сигнал был перехвачен. тарелкой И второе — образ его силы При правильной установке спутниковой Показания антенны по уровню сигнала должны быть более 40, только при этом уровне в пределах 0 необходимо увеличить значение качества

Если не удается одновременно настроить антенну и вывести экран телевизора, необходимо перечислить поддержку мастера, который затем скорректирует ваши действия настройка спутниковых Антенны не требуют много времени, но довольно быстро и лучше

Сначала вы должны полностью тарелку Вверху справа Из этого положения необходимо постепенно поворачивать его влево и постоянно следить за уровнем сигнала на экране телевизора

Если эта попытка перехвата сигнала закончилась неудачно, вам необходимо уменьшить спутниковую опустите антенну на несколько миллиметров вниз и повторите еще раз.

Настройка спутниковых ④ включите тщательный поиск знака с ручной фурнитурой

«Триколор ТВ»

Настройка спутниковой Антенны «Триколор» практически ничем не отличаются от других аналогов:

Самостоятельная сборка антенны для приема «ТВ».

Прежде чем купить комплект «телевизор-телевизор» в специализированном магазине, следует решить, какого диаметра должен быть телевизор тарелка । В этом случае необходимо учитывать ваше местоположение относительно спутника, Показатель его диаметра может варьироваться от 60 до 90 см.

Настройка спутниковой Антенны «Телевидения ТВ» вынесены на спутник Intelsat-15, если он отсутствует в списке ваших приемников, то вам понадобятся самостоятельно ввести его данные:

  • Частота преобразователя частоты-10600
  • Ешьте на

Затем необходимо проверить характеристики транспондера: Частота должна быть 12640 МГц, показатель символьной скорости — 30 000, FEC — 5/6, поляризация вертикального типа и формат вещани я-MPEG2, DVB-s.

После начала поиска ресивер должен найти 18 каналов В пакете ТВ-ТВ нет каналов High-Clay HD, поэтому, если он подключен к более современным моделям телевизоров, нужно обратить на это внимание спутниковые Смена HD-приемника спутниковый сигнал при приеме «TV» и «Show » более четкое изображение

«Согласование» уровня сигнала

Для определения положения антенны показатель качества сигнала должен быть не менее 20. Теперь вы можете легко изменить его в любую сторону, чтобы получить минимум 40

Однако это еще далеко не конец утомительной и сложной работы по обеспечению нормальной работы всей системы. Вам необходимо качество 60-80% Этого можно достичь только путем манипуляций с конвектором Для этого мы поворачиваем его по часовой стрелке или против нее, пока уровень сигнала не станет удовлетворительным

Затем нужно отрегулировать боковые крышки (если они имеются, то настроить дополнительную головку очень просто, так как основная уже полностью выполняет свои функции Необходимо, чтобы каждая из них указывала на соответствующий спутник и перехватывала сигнал Эта операция аналогична той, что выполняется с основной головкой

Теперь вещь остается маленькой — это настройка каналов спутниковой Настройка антенн и самого телевизора. Для этого она должна упорядочить все каналы — сделать их максимально удобными для каждого владельца. Возможно, потребуется что-то удалить или заблокировать. Этот процесс индивидуален для каждого пользователя.

Сегодня мы можем видеть все чаще и чаще спутниковые тарелки । Этот вид телевидения и интернета в последнее время набирает обороты благодаря простоте установки, доступности и качеству изображения. Благодаря спутниковому Телевидение (STV) Теперь даже отдаленные населенные пункты могут принимать телевидение хорошего качества и хорошее количество каналов. Однажды я бегал со спутниками, но потом пришлось поднапрячься, потому что нужно было собирать информацию о посевах, а «толчок», научный метод проб и ошибок, был самым передовым.

Представьте, что на Земле есть передатчик, который посылает высокореляционный сигнал (телевидение, интернет) на спутник, находящийся на геостационарной орбите над экватором на высоте 35786 км. Особенностью этой орбиты является то, что спутники на ней движутся только с той же скоростью, что и Земля, т.е. с одинаковой скоростью. Один оборот за 24 часа, и человеку на земле кажется, что они неподвижны относительно поверхности Земли. Поэтому антенны, направленные на эти спутники, неподвижны.

Геостационарная орбита.

Сигнал, принятый спутником, усиливается его передатчиком (транспондером), называемым зоной покрытия, и передается в определенный район Земли. Благодаря тому, что спутник находится на большой высоте над поверхностью планеты, передаваемый им сигнал принимается на площади в несколько тысяч квадратных километров. Но мощность сигнала (выход) не везде одинакова, она становится максимальной в середине и постепенно слабеет ближе к краю, так как по своей форме и свойствам напоминает луч света. Как правило, транспондеры направлены на определенную часть страны. Вот пример карты спутникового покрытия utelst-W4 каналов «Трансолор ТВ» и «НТВ-Плюс» в европейской части России.

Карта спутникового покрытия Eutelsat W4

На рисунке показан максимальный сигнал или зона с уверенным приемом. Линии обозначают границы зоны приема, а цифра (52 DBW, 48 DBW, 42 DBW) означает мощность сигнала. Поэтому он далек от сферы самоуверенного управления слабыми, а значит, требуется большой диаметр спутниковая Антенна. В каждом случае в таблице приведено примерное соотношение уровня мощности принимаемого сигнала и необходимого для этого диаметра антенны тарелку Рекомендуется снимать с разницей, чтобы ухудшение сигнала, например, атмосферные осадки, не привели к ухудшению изображения. В частности, это касается спутникового интернета.

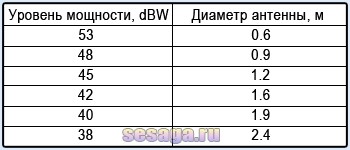

Таблица уровней индикации

Передается на частотах спутниковые Программы намного выше частот наземного телевидения, поэтому для их приема используются специальные антенны, «напоминающие по форме» тарелки «। В нем установлена приемная головка (конвертер), соединенная кабелем с ресивером, а тот, в свою очередь, с телевизором. Вы. Сигнал со спутника достигает поверхности тарелки Отражает и фокусирует головка конвертера (радиатор), которая дополнительно отклоняет поверхность антенны (зеркало) для более полного снятия и усиления принимаемого сигнала. На выходе конвертера, усиленный и преобразованный в низкочастотный, кабель подается на вход приемника, а с его выхода, уже обработанный до обычного телевизионного формата, подается на вход телевизора.

Принцип работы спутникового телевидения.

Для интернета все то же самое, только вместо ресивера используется DVB-карта, которая устанавливается в PCI-слот компьютера. Он выполняет те же функции, что и приемник, и только передает полученные со спутника данные на компьютер, который уже обрабатывает их на программном уровне. Они также принимают DVB-карты спутниковые Телевизионный канал.

Принцип работы спутникового интернета.

Надо сказать, что со спутников Сигнал передается как в открытом доступе, так и в закодированном виде. Телеканалы общественного доступа называются «открытыми» (free-to-air — FTA) или бесплатными. Они есть почти на каждом спутнике, но некоторые из них говорят по-русски, обычно не статичны и не содержат полезной информации. Эти каналы может получить любой желающий спутниковый ресивер.

Каналы с зашифрованным доступом являются коммерческими и защищены от несанкционированного просмотра, т.е. «кодируются». Для их просмотра необходим приемник со встроенным декодером, совместимым с выбранной системой кодирования, так как каждый спутниковый провайдер использует собственную систему кодирования сигналов. Например, «НТВ-Плюс» вещает в кодировке Viaccess, «ТриколорТВ» — в DRE-Crypt, а пакет «Радуга ТВ» вещает со спутника ABC-1 в кодировке Irdeto. Для просмотра этих пакетов необходимо оформить подписку у провайдера платного телевидения.

Провайдеры спутникового телевидения.

В целом, в настоящее время существует множество кодировок, наиболее распространенными из которых являются: Conax, Nagravision, Seca, Alphacrypt.

Что касается Интернета, то здесь вы также выбираете спутникового Заранее заключите договор с провайдером и с поставщиком услуг, указав, какие провайдеры доступны в вашем регионе и насколько надежно будет приниматься сигнал с выбранного спутника. Поскольку на одном спутнике может быть несколько интернет-провайдеров, более подробную информацию можно найти на сайте самого провайдера или на специальных форумах спутниковому интернету.

Провайдеры спутникового интернета.

В настоящее время широко используется спутниковые Два типа антенн, это прямофокусные и офсетные, но наиболее распространенные для индивидуального приема спутникового Приемные офсетные антенны для телевидения и интернета.

Спутниковый парасоль.

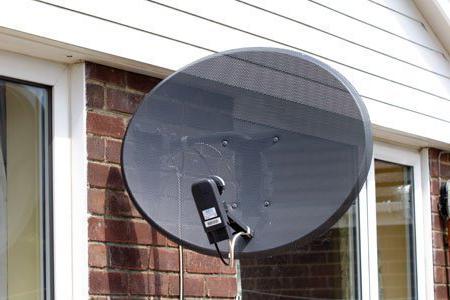

Офсетные антенны представляют собой как бы вырезанный сегмент параболы и имеют овальную форму. Благодаря такой форме сигнал концентрируется ниже центра антенны, и установленный конвертер не закрывает своей тенью какую-либо часть зеркала, как при прямом фокусе, что повышает эффективность антенны. Опять же, благодаря своим размерам и приему сигнала, они устанавливаются почти вертикально, что позволяет монтировать их на любой вертикальной поверхности, а также есть возможность установки нескольких конвертеров в зависимости от диаметра. тарелки , Чтобы получить несколько спутников Расположены поблизости.

Виды отражения сигнала от зеркала антенны.

В прямофокусной антенне конвертер находится в центре и затеняет часть зеркала. Поэтому изначально они изготавливаются с большим диаметром, чтобы площадь зеркала, покрываемая конвертером u200b, была незаметна. Из-за большого угла наклона горизонта, при настройке на одном и том же спутнике, он более «горизонтален», чем смещен. Непрактично крепить такую антенну на стене здания, для чего приходится делать длинный кронштейн для пульта. Однако, поскольку он абсолютно круглый, вы можете наиболее эффективно использовать площадь его зеркала и смещения тарелки Около 10% площади не используется из-за ее размера. По этим причинам прямофокусные антенны изготавливаются в больших размерах и используются в профессиональных приемных, где качество наиболее важно.

Антенны в основном изготавливаются из тонких листов или алюминия диаметром от 0,6 до 3,0 метров. Чаще всего используется алюминий, поскольку он обладает хорошими отражающими свойствами, не ржавеет, легкий и относительно прочный. У него есть только один недостаток — он мягкий. При покупке убедитесь, что на нем нет механических повреждений, вмятин, погнутости пропеллера, т.к. что настроить Это будет очень трудно, а может быть, и вовсе невозможно.

Следует также сказать о передаче этого сигнала со спутников Сделаны в разных поляризациях (линейная — вертикальная, горизонтальная и круговая — левая, правая), поэтому для их достижения необходимо использовать конвертер для нужного диапазона и поляризации.

Конвертер Ku-диапазона.

Всего существует два частотных диапазона, в которых осуществляется вещание. со спутников Он занимает диапазон от С-диапазона 3,5-4,2 ГГц и Ku-диапазон от 10,7 до 12,75 ГГц. Кроме того, Ku-диапазон делится еще на три поддиапазона:

Ffs (фиксированные спутниковые услуги) — 10,7-11,7 ГГц; DBS (услуги прямого вещания) — 11,7-12,5 ГГц; BSS (услуги вещательного спутника) — 12,5-12,75 ГГц.

Например, для приема трехцветных телеканалов используется конвертер, который работает в круговой поляризации только в верхней части диапазона DBS-Ku. Такой конвертер принимает только трехцветные телеканалы и не принимает каналы со спутников передача в линейной поляризации.

Поэтому при выборе комплекта оборудования необходимо знать, в каком диапазоне и в какой поляризации передается вещание с выбранного спутника. Если мы покупаем готовый комплект от «Триколор ТВ», «НТВ-плюс», «Радуга ТВ», то поставщик уже обо всем позаботился за нас. Однако для свободного выбора телевизионного или интернет-провайдера вам придется самостоятельно искать эти параметры на сайте спутникового провайдера, чтобы выбрать подходящего. тарелку и конвертер.

Более полная информация о том, какие телеканалы и интернет-провайдеры находятся на том или ином спутнике и какие частоты транспондеров они передают www. lyngsat. com можно получить по адресу .

Как только вы поймете, как это работает спутникового Добро пожаловать, поговорим как самостоятельно настроить спутниковую Antenna далее я постараюсь подробно объяснить, как вы можете сделать это самостоятельно, не прибегая к помощи специалистов.

Как самостоятельно настроить спутниковую антенну

Итак, мы знаем, что спутники находятся на геостационарной орбите, и нам кажется, что они стабильны, т.е. устойчивы. Как будто висит на одной точке.

Давайте попробуем узнать, что это за класс.

Представьте себе радугу после дождя, которая поднимается над горизонтом, и поэтому орбита напоминает радугу. И мы можем видеть только часть орбиты в зависимости от того, откуда вы видите ее с Земли, то есть спутники видят не все. Таким образом, видимая часть орбиты — это дуга, поднимающаяся к юго-востоку и обращенная на юго-запад, а спутники на ней имеют свое точное местоположение, т.е. направление орбиты. Их координаты. Например, спутник Eutelsat-W4 находится на 36 град. восточной долготы. (восток) или 36E (восток).

Расположение спутников На геостационарной орбите.

© «Энциклопедия технологий и методов» Паталах В. В. 1993-2007

После того как мы определились с местом установки антенны и ее примерным направлением, предварительно собранная антенна подвешивается на кронштейн. Затем устанавливаются дополнительные мультифиды и преобразователи, кабели и другие конструктивные элементы.

  • ВАЖНО: чтобы точно настроить антенны, ее необходимо перемещать вертикально/горизонтально. Однако следует нажать на крепеж настолько, чтобы сама антенна не сдвинулась и не изменила наклон, но при этом вы могли бы с усилием перемещать антенну в плоскости. Для этого левый/правый винты затягиваются не до конца.

Например, ослабленный нижний левый винт на U-образном регулируемом элементе антенны (см. фото) позволяет настроить Антенны вертикально и те, что на зажиме, крепящем антенну к настенному кронштейну, обычно имеют две — горизонтально.

Что такое Multifeed и как он работает

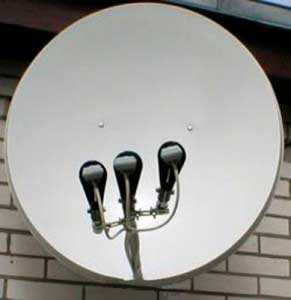

Multifeed — это дизайн, который позволяет получить несколько одновременных спутников на одну спутниковую Антенна благодаря возможности установки дополнительных головок (конвертеров). Это позволит вам сэкономить на дополнительных покупках спутниковой антенны.

Закон кратных подач: угол падения = угол отражения

Антенну часто называют зеркалом. А с мультифидом действуют законы оптики и отражения (помните физику?) А именно: угол падения равен углу отражения. Это означает, что если настроить антенну для соответствующего спутника так, чтобы он находился в фокусе, то сигнал от соседнего спутника, находящегося в другой орбитальной позиции, появится в конвертере уже не в фокусе, а в другом месте. Все работает по одному и тому же закону!

Понять это правило просто: если соседний спутник (Amos 4) находится на геостационарной орбите справа от фокуса центрального конвертера (Sirius 4.8). спутниковой антенны, затем отражение его сигнала (желтая стрелка на рисунке) от зеркала. тарелки Фокусируется влево от того места, где находится центральный конвертер в фокусе антенны. (См. фото)

Когда спутник находится выше, сигнал менее сфокусирован. По сути, это зеркальный эффект.

Установка антенны для спутника, на котором установлен Multifeed.

Затем нужно поставить 2 мутифида на носовое крепление антенны, где уже установлено крепление для основного конвертера (конвертеры фиксируются во всех креплениях). Далее все должно быть плотно, но оставлять возможность превратить конвертеры в мультифид с небольшим усилием во всех направлениях и плоскостях. Кабельная система подключается в самом конце.

Подгонка: этапы утомительного процесса

Установка оборудования — утомительная и трудоемкая задача. Все начинается с закручивания винтов в середине. F-коннекторный преобразователь с кабелем длиной 2 метра или более. Другой конец этого кабеля установлен на приемнике.

Сам ресивер подключен к телевизионному приемнику. Внимание: До подключения к сети (220 В) нельзя включать электропитание. Следует отметить еще один важный момент: При повороте F-коннектора следите за тем, чтобы самые тонкие проводники на экранирующей пленке и оболочке кабеля не смыкались с центральной жилой. В противном случае все может закончиться поломкой приемника!

Настройка спутниковой Главный спутник Сириус 4.8 E. Антенны для

Включите телевизор и ресивер. Перейдите в Меню — Настройка, затем- для поиска каналов. С левой стороны вы увидите список спутников откуда будет осуществляться прием. Выберите нужный, например, Sirius 2 / KU 4.8 E, если доступно. настроен Центральный преобразователь, который ранее был неподвижен.

  • Активируйте конвертер LNBP.
  • Тип LNBP — Выберите универсальный (тип вы найдете в документации к конвертеру).
  • LNBP Freak-10600/9750 (это также указано в инструкции к конвертерам данных).
  • 22 кГц — выберите Авто (это сигнал, который переключает привод).
  • DiSEqC- оставить нет (если вы подключаете прием сигнала напрямую без использования DiSEqC).

Затем найдите соответствующую кнопку на пульте дистанционного управления: вы попадете в подменю транспондера Искать нужно здесь спутниковый Знаки Совет: Отметьте некоторые транспондеры заранее. со спутников С различной поляризацией и каждый канал (желательно бесплатный) реально работает (FTA), их легко найти на специализированных сайтах в Интернете

  • Пример: Проанализируем вариант с транспондером 11766 Он передается с частотой 11,766 мегагерц(горизонтальная поляризация Для облегчения настройки качества изображения и сигнала лучше выводить всю информацию в полноэкранном режиме Для этого есть встроенная кнопка Практично обратить внимание на качество микроскопа под ним

Не пугайтесь, если «качество» первого сигнала равно 0. Причина этой ошибки вполне понятна: сначала мы обсуждали возможности выравнивания антенны «научным перфоратором» и поворота ее в нужном направлении.» «Прочь». И вот пришло время настройки Антенны во всех самолетах сразу готовятся к долгому и монотонному процессу, требующему точности, внимания и самоконтроля Почему? Несколько миллиметров — и сигнал потерян. И дело даже не в его плохом качестве, а в его полном отсутствии!

Настройка антенны приемника в плоскостях

Сначала нужно найти идеальное вертикальное положение А затем медленно и осторожно попытаться повернуть антенну горизонтально При этом нужно постоянно следить за шкалой качества сигнала Как только число перейдет за 0, вы поступаете правильно Таким образом нужно довести шкалу хотя бы до 15 Возможно, что все манипуляции с горизонтальными движениями будут безуспешными Тогда нужно вернуться в вертикальное положение и слегка изменить его А затем начать все сначала: плавные движения вправо и влево, даже небольшие, до появления сигнала Ваша задача — добиться максимально качественного приема сделать это, конечно, непросто, но без этого, как говорится, никуда

Вы можете попробовать немного повернуть конвертер в держателе (на корпусе есть специальные метки вокруг оси Для этого вы также можете немного покрутить держатель вперед-назад, добиваясь максимальных показаний на шкале качества

Вывод таков: чтобы получить наилучшее качество сигнала, необходимо испробовать все возможности настройки, только тогда результат вас устроит.

  • Важно: Если вы сто раз все проверили, пытались настроить антенну, неоднократно меняли настройки приемник, но сигнал не был принят, попробуйте заменить конвертер, Есть вероятность, что он просто сломан

Достигли ли вы максимально возможного качества приема? Принимайте поздравления! Кажется, пришло время закрутить гайки и насладиться хорошо выполненной работой?! Не все так радужно, помните: настройка С транспондером, передающим сигнал только в горизонтальной поляризации (знак «H» на корпусе важен. настроить И транспондер V, так что с вертикальной поляризацией Да, снова в бой!

В каждом случае могут помочь совершенно разные действия, Небольшой поворот конвертера где-то вокруг оси по часовой или против часовой стрелки приведет к успеху А некоторым необходимо просканировать транспондер в ручном поиске Подробности этой процедуры можно найти в документации купленного ресивера И после визуального контроля приема определенных каналов, их соответствия нужному спутнику

Мы закручиваем гайки!

Наступил долгожданный момент, когда сигналы в обеих полярностях обеспечивают максимально возможное качество. Теперь нужно очень плотно и крепко затянуть гайки. И здесь тоже можно обогнать трудности: Затягивая регулировочную гайку, даже если вы этого не хотите, вы немного изменяете направление антенны. Следовательно, качество сигнала снова снижается! Поэтому делать это нужно очень чисто, с больной осторожностью.

Положение конвертера на Multifids

Прежде чем приступить к работе к настройке Для конвертеров на мультифидах необходимо знать угол наклона к горизонту и понимать, как они расположены.

Спутники в небе на геостационарной орбите относительно территории России находятся по дуге ближе к югу неба. Для наблюдателя это выглядело бы примерно так:

Поэтому расположение конвертеров на антенне должно быть инвертированным. Если антенна направлена в южную зону, то соседние конвертеры будут условно расположены таким образом:

Если « тарелка » настроена На западном спутнике конвертеры должны быть расположены на многограннике следующим образом:

И наконец если спутниковая Антенна будет направлена на один из восточных спутников Затем «головы» по соседству должны быть расположены следующим образом:

Мы проанализируем еще один важный момент, который необходимо всегда помнить. Поскольку в большинстве случаев спутник передает сигнал в горизонтальной или вертикальной поляризации, то для различных спутников Вертикальная поляризация не всегда является «вертикальной» и, соответственно, горизонтальная не всегда является «горизонтальной». Вертикальная и горизонтальная поляризация остается неизменной, особенно для юга спутников А для всех остальных поляризация будет гораздо более «наклонной», как показано на рисунке. Поэтому преобразователь должен быть расположен в центральной и многосторонней части под определенным углом относительно своей оси. Для этого на конвертерах имеются специальные метки

Расчет положения конвертеров на мультифидах относительно центральной головки

Программа «Радуга ТВ: Мастер установки», которую можно скачать здесь, должна рассчитать углы установки. спутниковой антенна. В нем также содержится вся информация для настройки Мультифид. Для расчета Мультифида можно использовать соответствующие вкладки в программе. Преобразователи должны быть размещены в соответствии со схемой расчета, показанной на результирующей вкладке расчетов.

Вот пример расчета программой наших Мультифидов с расстоянием относительно центрального конвертера:

Где HOR — расстояние от центра центрального преобразователя до центра головки на мультифиде a ver — расстояние от центра основного преобразователя до центра головки на мультифиде.

Настройка Multifid для работы со спутниками

Таким образом, сама антенна и один из конвертеров надежно настроены । Затем необходимо выключить приемник и скрутить кабель центрального конвертера от Мультифида к конвертеру. Затем снова все включите.

Перед вами появится уже знакомое меню, только теперь вы должны выбрать HOTBIRD 13e и другой действующий транспондер. Как и в случае, описанном выше, необходимо систематически получать отличный сигнал. Однако в этом случае в мультифид нужно переносить не антенну, а конвертер. Кстати, он может двигаться в любой плоскости: вверх/вниз; вправо-влево; назад-вперед.

Когда вы увидите, что сигнал отличный, закрутите гайки. Но не забудьте проверить поляризацию. Сканируйте транспондеры и передавайте каждый канал без чисто визуальных затрат. Все в порядке?

Мультифид на спутнике AMOS 4W

Снова выключите все оборудование и поверните кабель к последнему конвертеру, как и раньше. Затем процесс настройки Это повторяется с некоторыми изменениями: Спутник AMOS 4W и его рабочая частота выбираются в меню приемника.

После настройки мультифида подключите все три преобразователя к неисправности с помощью небольших кабелей в соответствии с прилагаемой схемой.

В настройках Приемники должны иметь параметры порта (установите следующие номера в меню DISEQC 1.1: Sirius 2/ KU 4.8 E — 1, HOTBIRD 13e — 2, AMOS 4W — 3) на HDD с подключенным кабелем. Затем осуществляется автоматический поиск каналов на спутниках. Если в результате поиска найдены не все каналы, следует переключиться в режим ручного поиска и ввести параметры недостающих транспондеров, чтобы найти их.

Стоит ли закрывать диск, чтобы защитить его от дождя или влаги?

Конечно, жесткий диск также является электронным устройством и работает с электричеством, и если произойдет короткое замыкание, этого не избежать. Повезло, если он только горит. Просто упаковка скотча не поможет, а только усугубит ситуацию.

Но пластиковая бутылка с надрезом — это совсем другое дело, простое и надежное. Можно пофантазировать и найти подходящую по размеру бутылку или коробку и замазать трещины силиконом или герметиком.

Современные диски уже продаются с защитной пластиковой крышкой в комплекте.

Диски должны быть установлены таким образом, чтобы вода не попадала в кабель к соединениям. Поэтому его следует поднять выше уровня преобразователей.

Установленная антенна для 3 спутников была успешно установлена!

Настройка спутниковой антенны самостоятельно .

В наше время спутниковые Технологии пришли почти ко всем в доме. И многие думают. что настройка спутниковой Антенна — это сложный процесс. На самом деле это не так, и когда вы разберетесь, все окажется очень просто.

Сегодня поговорим о самостоятельной сборке, установке и настройки спутниковой Антенны или что еще сказать -0 тарелки .

Настройка спутниковой Антенны для чайников

Сегодня самый дешевый набор для спутникового Телевизоры можно купить за 50-80 долларов. Поэтому пришло время переходить на цифровые технологии в телевидении.

В комплект входят:

— Приемник (тюнер, ресивер) — самая дорогая часть оборудования. Его необходимо тщательно выбирать, поскольку канал транслируется по беспроводной сети в форматах MPEG 2 и MPEG4 (предпочтительно).

— Антенна (зеркало) -0, 7-1,2 м. Предназначен для создания приемного луча в фокусе, где происходит сам сигнал.

— Преобразователь (голова). Один или несколько, три в основном в нашем регионе. Для одного спутника. Универсальный с линейной поляризацией.

— Мультифиды (соединительные элементы преобразователей). 2 части

— Смена диска между конвертерами. Поскольку тюнер может одновременно принимать сигнал только от одного конвертера, это необходимо при приеме двух или более сигналов. спутников .

— Коаксиальный кабель (телевизионный кабель) с сопротивлением 75ом. Рекомендуется брать с разницей в 3-5 метров.

— F-коннектор (штекер). 8 штук для трех спутников.

— Кронштейны для крепления и дюбели или анкеры для него.

Прежде чем перейти к настройки спутниковых каналов . Нужно настроить спутниковую антенну.

Как настроить спутниковую антенну самому?

Для настройки спутниковой тарелки Такое оборудование необходимо.

— Удлинительный кабель для трех розеток.

— Просверлите или перфорируйте сверлом нужного диаметра для крепления кронштейна анкерами или дюбелями.

— Ключи Warden 13 мм. И 10 мм. (предпочтительно два)

— Изолирующий или пластиковый винт.

— Хорошо затягиваем винты на антенне, не забывая про шайбы и гравер.

— Прикрепляем два мультифида к держателю конверта с помощью трех конвертеров (один справа, другой слева от центра антенны). Мы не работаем усердно. Крепление антенн также не затянуто.

— Мы закрепили кронштейн на стене и повесили антенну, чтобы он мог смотреть на юг, юго-восток и шпионить за соседом.

— Удлиняем удлинительный кабель и берем с собой телевизор и тюнер Подключаем телевизор, ресивер и антенну к центральному конвертеру (один, непосредственно к ресиверу Также на земле можно попробовать поймать нужный вам спутник, если у вас есть сомнения в приеме (так как в направлении приема может быть препятствие, дерево и т.д.)).

Теперь продаваемые тюнеры поставляются с уже прошитыми каналами, и нет необходимости сканировать и сортировать их, и нам настроить Для этого просто включите телевизор и спутниковый Приемник, включаем нужный канал (например 2+2) на астру (бывший Сириус), так же устанавливаем этот спутник в фокус (центр) антенны Нажимаем кнопку info на пульте, предварительно вставив батарейку, видим две шкалы (Для новичков — самый сложный процесс.) Если на спутнике нет нужных каналов, но у нас есть некоторые частоты, если они еще не зарегистрированы, вбиваем их и при редактировании частот транспондера, видим шкалу нужного уровня и качества сигнала

Прежде чем начать процесс, необходимо выбрать подходящее место установки спутниковой Антенны Для приема радиосигнала мы должны учитывать несколько факторов, сигнал со спутника должен попадать на приемное зеркало, и ничто не должно ему мешать

В приведенном выше примере деревья и соседние дома мешают приему на нижних этажах в соответствии с этой настройкой спутниковой Антенны должны быть сделаны высоко, в большинстве случаев проще всего на потолке.

Очень важно тщательно и четко очистить кабель, независимо от того, не бьется ли короткое замыкание оплетки и центральной жилы, иначе можно испортить приемник

Мы начинаем установку с подключения кабеля в фокусе (в центре) к конвертеру и спутниковому ресиверу.

Важно в спутниковом приемника, подключите кабель к нужному выходу BODYBUY_BBW

Иногда случаются ошибки

Вы можете подключить всю сборку и настроить подключение жесткого диска, но это становится сложнее, после того как мы подключили все кабели, подключаем блок питания 220 вольт и продолжаем процедуру настройки спутника.

Аккуратно наклоняем антенны сверху вниз, справа налево по направлению — как у соседа (почти юг должен перейти на нужный канал приема — будет звук и картинка, но это не главное Баланс становится легче и мы ориентируемся по мимо них

Мы добиваемся максимальной производительности, отдавая предпочтение шкале качества сигнала Вы можете вращать конвертер для установки и против часовой стрелки, а также вперед и назад Если результат нас удовлетворяет, нажмите exit и переключитесь на другие каналы этого спутника, чтобы проверить их уровень приема(Информация Если все в норме, вы можете затянуть винты крепления антенны, а затем конвертера Рекомендуется настроить конвертер, прокручивая влево и вправо и двигаясь вперед и назад в mount — multifeed

Следует отметить, что при затягивании винта сигнал может пропасть Поэтому поворачиваем равномерно, но сильно, чтобы антенна не вылетела из воздуха

Теперь антенна настроена и остается только настроить Конвертер в мультифиде Для этого отсоедините кабель от центрального конвертера и поочередно подключите его к нужной головке в мультифиде на тюнере, включите канал с нужного спутника настроить И информация о прессе Мы также не перемещаем неподвижный конвертер вверх-вниз, вправо-влево, пока не будет достигнут желаемый результат, и затягиваем винты

Точная настройка спутниковой антенны

Итак, у нас уже есть сигнал со спутника, каналы сканируются, но некоторые отсутствуют, отбрасывают картинку или вообще не отображаются В этом случае у нас слабый сигнал или вообще отсутствует сигнал с транспондера Чтобы все работало идеально, вы должны выполнить следующие действия настройку спутника.

Для этого переключите приемник на слабую или нефункционирующую частоту (транспондер, канал) так, чтобы появился индикатор сигнала. Далее настраиваем конвертер. Мы вращаем его в держателе вперед-назад и по часовой стрелке влево и вправо, пока характеристики сигнала не улучшатся. Мы переключаемся на другие частоты этого спутника и получаем оптимальный результат. Мы направляем все наши усилия на получение максимального количества телеканалов, принимаемых с конкретного спутника.

Важно Помните, что Amos находится справа от центра, если смотреть на антенну спереди, а HOTBIRD — слева.

Теперь антенна завершена настроена До трех спутников и остается только правильно его подключить.

Для этого отрежьте три куска кабеля необходимой длины (около 1,5 М) и подключите их к конвертерам. Вы можете подключаться как обычно, но я предпочитаю заказывать

— Астра (Сириус) — 2lnb

Соединяем все кабели скотчем или кабельными стяжками и прячем диски в пластиковую коробку (по желанию) от влаги.

Протягиваем кабель в комнате к тюнеру, подключенному к телевизору, и включаем все для настройки подключение жесткого диска в ресивере. 1.0 и выберите нужный спутниковый диск (Меню — Установка) с нужным подключением. Нажмите Меню и отобразите Сохранить запись настроек

После операции для необходимых спутников можно считать настройку антенны завершены.

При настройке Необходимо указать подключения жесткого диска для антенн и спутников с подключенными жесткими дисками.

Если сканируемых каналов нет, то для настройки Необходимо выбрать нужную частоту (ее можно получить у Lingsat в Интернете).

Установка спутниковой антенны с прямой фокусировкой

Видеоинструкции по установке и настройке спутниковой антенны

Скачать инструкцию по установке спутниковой антенны

У спутникового телевидения много поклонников, я бы даже сказал — фанатов.

Потому что спутниковое Телевидение имеет много преимуществ перед другими способами просмотра любимых передач по телевизору.

Однако я сразу же заметил, что установка. и настройка Самое сложное — правильно расставить приоритеты в том, чего вы хотите.

О них и об истории, прежде всего, спутниковое телевидение и спутниковое оборудование и, прежде всего, то, что вы должны знать перед тем, как отправиться в магазин.

И все это для того, чтобы избежать лишних затрат на ненужное или неподходящее оборудование.

Начну с того, что спутниковая антенна ( тарелка ) Временно находится на юге, а не на севере. Об этом следует подумать, прежде чем отправляться в магазин. Поскольку могут возникнуть неудобства, выход на балкон в вашей квартире не обращен на юг.

Необходимо также учитывать возможные препятствия перед антенной. Их нельзя убивать. Угол возвышения магистрали спутников Примерно 20-30 градусов над горизонтом.

Можно установить спутниковую Система жесткая, только для одного спутника с мультифидом.

Multifeed — это устройство, позволяющее подключить несколько конвертеров к одному тарелке . Как построить спутниковую Система, которая может принимать несколько спутников на ОДНУ антенну.

Отмечу — без перенастройки антенны!

Преимущество такой установки в том, что она относительно дешевле и надежнее. Он сам убедился в этом, когда отказался от подвески мотоцикла. Система вращается довольно долго, и если вам нужно переключиться с ViaSat на НТВ+, вы можете подождать, пока антенна включится.

Но есть и преимущество — вы можете закрепить антенну, пусть даже только горизонтально.

В настоящее время я использую стационарные спутниковые антенны. Обычно он изготавливается из оцинкованной листовой стали, которая затем покрывается порошковым напылением (хромат, полиэстер).

На этой антенне можно организовать одновременный прием Viasat, HOTBIRD, Astra, НТВ-плюс/Триколор и т.д.. Очень просто, если их много тарелок Для этого нет места, но я бы хотел посмотреть на более крупный набор. спутников .

Если вы хотите принимать сигналы от нескольких антенн на одну антенну спутников , необходимо использовать несколько конвертеров (головок). Чтобы подключить их к приемнику (один кабель включен), необходимо специальное устройство — DISEQC.

Diisik или более простые, заняты переключателями, которые позволяют приемнику переключаться между головками в зависимости от того, какой канал был включен пользователем

Настройки, Нет, я бы сказал так, правильное подключение,

При выборе спутниковой Антенны Основным параметром является ее диаметр.

Какие спутники вы можете засечь в непосредственной близости от вас. Для приема каналов НТВ достаточно тарелки Для приема каналов со спутника Warm Bird диаметром 60 см — 90 см.

Однако я считаю, что для надежного приема в плохую погоду лучше поддерживать тарелку 1,2 m. Конечно, много, но при сильном снегопаде сигнал со спутника не теряется. Регулировка спутниковой Процесс изготовления антенны не прост. Вы можете обратиться к специалистам, и за хорошие деньги они все сделают.

Но друзья, любители спутникового телевидения должны уметь делать все для творческого удовлетворения. Сделать

Основным элементом антенной системы (по моему мнению) является конвертер.

Другое название LNB (Low Noise Blockconverter) или MSU (Little Noise Device) — это приемное устройство, которое заключено в фокус отраженного от спутниковой сигнальные антенны. То есть электромагнитный сигнал со спутника проецируется на его излучатель.

Например, преобразователь круговой поляризации с двумя выходами. Идеально подходит для пакетов НТВ Плюс и Триколор ТВ на 2 телевизора.Благодаря новой архитектуре и высококачественным компонентам эта головка обеспечивает высокую надежность преобразования. Он также имеет самый низкий коэффициент шума и лучшую производительность по фазовым искажениям.

По сравнению со стандартными конвертерами, Inverto Black Pro обеспечивает лучший и более стабильный прием даже при слабом сигнале.

Совместимость с DVB-S2 (HDTV).

Коэффициент шума: 0,3 Дб Низкий фазовый шум, совместимость с DVB-S2 (HDTV) Высокая стабильность частоты Входной диапазон: 11,7-12,75 ГГц Выходной диапазон: 950-2000 МГц Встроенная гетеродинная система: 10750 Количество моностыковых выходов: 2: 2

Спутник передает сигнал с очень высокой частотой около 10,7 GHC-12,75 GHC. Конвертер снижает эту частоту до 10 ГГц. Если бы это было не так, сигнал был бы на проводе на расстоянии 1 метра от антенны.

Мы не сможем послать сигнал на наш приемник, потому что для вещания. спутникового Для передачи сигнала необходим специальный кабель с небольшим затуханием на частотах до 2 ГГц. Подробнее о конвертерах.

Канатная дорога

При установке, а также при техническом обслуживании спутниковых Антенны не могут отсоединиться от кабеля. Уровень сигнала напрямую зависит от качества кабеля (чем хуже кабель, тем слабее сигнал в переходе). Мы читаем: (штекер, разъем) тип F.

Канал

Почти на всех спутниках есть бесплатные каналы, но ничего интересного вы там не увидите. Платные (кодированные) каналы, вещающие в различных кодировках, например, Viacus, Irdeto, Beetcrypt, Nagravision.

Для просмотра нужно покупать карточки. Или купите ресивер у оператора (НТВ+, Триколор). Однако такие приемники не блещут возможностями и в основном работают только на конкретного оператора. Пример, интерактивный

Для других приемников есть два варианта.

Это самый распространенный кардшаринг, я его называю по-другому, это покупка модуля и там уже вставляем карточку от конкретного оператора. Отмечу, что это должно превзойти возможность использования модулей под CI + пример в приемнике,

Я считаю, что спутниковый тюнер может значительно улучшить технические возможности спутникового приемник. Что это за тюнер?

Так постепенно приблизились к тому, что мы увидим спутниковое телевидение и, конечно же, телевидение.

Давайте подумаем, что должно победить его?

Когда цены на 4K-телевизоры неуклонно снижаются, их популярность растет беспрецедентными темпами. Я рекомендую такие телевизоры Ultra HD или 4K.

В настоящее время владельцы большинства последних моделей 4K-телевизоров уже могут принимать потоковый контент с платформ Amazon, Netflix и Megogo.

Многие другие провайдеры также начинают предлагать зрителям доступ к Ultra HD видео через потоковое соединение, приставки и даже спутниковые Каналы — эти передачи доступны на многих рынках владельцам различных моделей.

Не стоит забывать и о компании Sony, чей медиаплеер и совместимый с ним сервис видео по запросу предоставляют зрителям доступ к самой большой на сегодняшний день коллекции 4K-контента, включающей в общей сложности 1500 различных фильмов и телепередач.

Пример, спутниковый Оператор SES (Astra) объявил о заключении соглашения с ведущим немецким и австрийским оператором платного телевидения Sky Deutschland. Эта платформа обеспечит дополнительную емкость для вещания в формате Ultra HD на спутнике ASTRA в позиции 19,2° в.д.

Sky Deutschland считает, что инновации в нашем предложении обеспечат нашим клиентам наилучшие телевизионные впечатления, и именно поэтому мы инвестируем в Ultra HD. Даже триколор в этом формате показывают не так часто, как хотелось бы, но программы есть.

Согласитесь, что привлекательность телевизоров 4K не ограничивается только четырехкратным увеличением количества пикселей на экране по сравнению с HD.

В дополнение к невероятному разрешению, вы найдете полный набор технологий обработки цвета и видео, которые превосходят даже самые современные телевизоры высокой четкости.

Однако у каждого из них есть свой владелец, но я советую вам прочитать эту статью о том, что нужно знать перед покупкой телевизора,

Отмечу, что существуют телевизоры со встроенными спутниковым ресивером.

Социальные выплаты.

Отдельный приемник не требуется. Не требуется соединительный кабель HDMI-HDMI Не требуется отдельный пульт дистанционного управления.

А вот о тетушке «Шаре» можно забыть, что не является недостатком для владельцев официальных карт доступа.

Если телевизор имеет встроенный цифровой тюнер, поддерживающий стандарт DVB-S2, это означает, что телевизор будет принимать сигнал (если антенна правильно настроена на спутник). спутниковых каналов.

Но будьте осторожны:

Иногда здесь может возникнуть путаница, поскольку в панель встроены другие тюнеры с похожими названиями, не имеющие между собой ничего общего. со спутниковым тв не имеют.

Тюнер для наземного цифрового вещания называется DVB-T2 или DVB-T (не подходит)- Тюнер для цифрового кабельного вещания называется DVB — C (не подходит) тюнер. для спутникового Цифровое вещание называется DVB-S2 или DVB-S (метко

Буква Т означает эфирное телевидение, буква С — кабельное и S это спутниковое . Как видите, разница всего в одной букве, а тюнеры совершенно разные.

Установка антенного оборудования ничем не отличается от стандартной установки с внешним приемником. Построен TV спутниковыми Приемник может легко сканировать каналы как в ручном, так и в автоматическом режиме, но отображаются только некодированные каналы.

Почти все современные телевизоры со встроенным спутниковым Тюнер поддерживает протокол DiSEqC 1.0, что означает, что вы можете использовать как минимум четыре . Может принимать сигналы от спутников С помощью переключателя 4×1 DiSEqC.

Один, единственный встроенный телевизор спутникового Приемника и антенны недостаточно.

Дело в том, что почти все телевизионные передатчики посылают со спутников , Не переходите на открытый формат, а на ту или иную кодировку. «Ас плюс» — крипта на, «Триколор ТВ» — в крипте Дре, в НТВ+ и ряд эротических операторов — в Виакусе, «Радуга ТВ» и «Континент ТВ» — в Ирадетто, «Силикал» — Конакс и др. D. D. D. D.

И поэтому, настраивая антенну и настроив На экране вашего телевизора, на каналах конкретного оператора, вместо долгожданной качественной картинки и любимой программы, вы видите только надпись типа «зашифрованный канал».

Чтобы решить эту проблему, вам необходимо приобрести и установить спутниковый ТВ-тюнер — модуль доступа SOGENANNED.

Поэтому модуль CI + предназначен для воспроизведения закодированных телеканалов НТВ-ПЛЮС и ТРИКОЛОР и может использоваться в телевизорах со встроенным цифровым приемником (DVB-S2) и поддержкой стандарта CI +.

Модули CI + гарантируют возможность подписки на любые пакеты НТВ + и Триколор ТВ, о чем важно знать в дополнение к модулям.

Конечно, вес этот материал из данной статьи можно найти в разных статьях. Но не стоит винить меня, от читателей часто поступают запросы о том, что мне нужно купить для спутникового телевидения.

Источник: https://www.cssapemaster.ru/kak-nastroit-sputnikovuju-tarelku-samostojatelno

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT | Как настроить что угодно, лучшие инструкции
