Как настроить спутник

Клиенты Триколор могут свободно настроить тарелку на спутник । Как это сделать? Где лучше всего установить антенну для приема высококачественных каналов? Ответы на все эти вопросы вы можете получить, прочитав этот материал

Выбор места установки антенны

Выбор правильного места расположения антенны — залог качественного телевидения, если место не выбрано, как бы вы ни старались, на спутник Ты не можешь быть блюдом настроить .

Чтобы правильно установить членскую антенну

  1. Антенна должна быть установлена только на стене дома с южной стороны, если дом расположен, ни одно окно не выходит на юг, нужно закрепить ее там, где юг ближе, а затем начать к настройке на спутник .
  2. При выборе стены учитывайте следующее: В непосредственной близости от панели не должно быть высоких зданий или деревьев, они могут создавать помехи для сигнала
  3. Еще одним фактором, влияющим на установку панели, является ее расположение относительно телевизора, чем ближе они находятся друг к другу, тем лучше сигнал и, следовательно, лучше изображение.

Неблагоприятные места для установки триколора:

  • Застекленные балконы и лоджии;
  • Расположение без дренажа;
  • Область, где панель может быть покрыта снегом;
  • Крыша с фронтонами и зарослями, Асимметричная крыша

Как самостоятельно настроить антенну Триколор ТВ на спутники Eutelsat 36A и 36B

Чтобы настроить Антенна, не прибегая к помощи специалистов, которым придется заплатить, необходимо следовать приведенным ниже инструкциям Подготовительные работы. по настройке Подписчики поймут, что это не так уж и сложно!

Перед установкой и настройкой Антенны должны определять направление на спутник :

  1. Используйте компас (так как на его знаки могут влиять близлежащие металлические предметы), таблички вблизи солнца (старый добрый метод), GPS-навигатор или таблички — самый простой вариант на высоте около 0, 6 м по азимуту. на спутники ⑦ 36 ⑦ и 36⁰, 36 градусов восточной долготы В этом случае настоятельно рекомендуется отслеживать на спутник Он был свободен, небоскребы, деревья, различные здания не могли остановить знак
  2. Программа наведения спутниковых антенн помогает абонентам рассчитать азимут и местный угол для настройки Спутниковая антенна для каждого недорого спутник , В выбранной географической точке приема С помощью этой программы вы можете мгновенно рассчитать углы для всех геостационарных телекоммуникационных спутников, расположенных на » дуге» «.
  3. Программа предназначена для запоминания географических координат мест, для которых в будущем будет производиться расчет. Эти координаты можно использовать, поскольку они остаются в памяти программы навсегда.
  4. При работе с программой юстировки спутниковых антенн необходимо указать раздел географических координат места установки «Координаты места установки антенны».»

Термины: n-широта севера, s-широта юга, e — продольная востока, W- продольная запада.

Когда координаты введены в программу, необходимо получить азимут антенны в левой части таблицы и рассчитанные углы возвышения (углы места) все спутники । Азимут — это направление. на спутник (В градусах) определяется как угол между направлениями на север и спутник .

Заявление

  • Телесный угол — направление, определяемое как угол (в градусах) между направлением на спутник И плоскость земли в точке входа
  • Отрицательный угол расположения означает что спутник За горизонтом и недоступен для приема блюда
  • По месту расположения антенны можно определить по принципу все спутники С помощью которого можно принимать сигналы, ориентированные по азимуту и углу местоположения, клиенты могут быстро определить направление на землю на спутник И способность принимать сигнал в выбранной точке.
  • Если у клиента нет специальных инструментов для определения географического направления, вы можете использовать солнце для определения координат спутника .
  • Используя описанную выше программу, абоненты могут рассчитать азимут от местоположения солнца. Чтобы использовать звезду, определите географические координаты участка в программе. Расчетная высота над уровнем моря составляет 0 метров.
  • Расчет должен производиться для конкретной даты, поскольку солнце меняет свои координаты в одно и то же время. Результаты расчета выводятся в левой части таблицы. По таблице для солнца необходимо определить азимут и угол в определенное время.

Предлагаем рассмотреть порядок работы по определению координат спутника по солнцу:

  • Сначала необходимо определить азимут на выбранный спутник ;
  • Затем рассчитайте азимут солнца в день установки антенны;
  • В таблице необходимо найти азимут солнца в значении азимута на спутник И установите время и дату, когда солнце находится в этом направлении;
  • С течением времени антенна должна повернуться вправо к солнцу, так как в это время азимут солнца находится на уровне и спутника совпадают.

угол участка (поднимается) спутника И солнце не всегда совпадает. Если они совпадают, то перенесите со спутника В настоящее время это нестабильно или вообще невозможно. Это происходит потому, что сильное электромагнитное излучение солнца превышает сигнал со спутника । Это явление называется солнечной интерференцией, оно происходит весной и осенью и может длиться несколько дней.

  • При расчете необходимо учитывать временную зону (для Москвы необходимо прибавить 3 часа по Гринвичу).
  • Если стрелки переведены на лето, к полученному расчету азимута следует добавить один час.

Для комфортной работы с программой вам необходимо знать следующее:

Настройка спутниковой антенны, сразу на все спутники .

Вы можете обратиться к специалистам, и за хорошие деньги они все сделают.

Но друзья, любители спутникового телевидения должны быть способны на все ради творческого удовлетворения.

Любая способность добавит уважения … Я могу и я это сделал!

И поэтому мы будем развивать эту тему, настройка Спутниковая антенна.

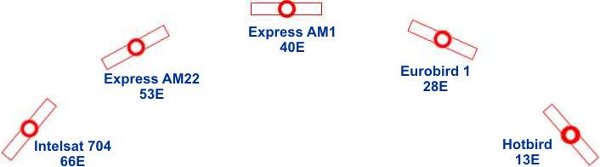

На сегодняшний день на геостационарной орбите по всему миру находится более 150 спутников, передающих цифровое спутниковое телевидение, радио и интернет.

На самом деле, гораздо больше, шпионаж, чисто для связи, и таких людей знают только те, кто запустил и установил начинку.

Лети, ну, железный Х… на! 😉

Каждый спутник На борту имеется определенное количество транспондеров, которые работают с различными частотами. Как вы все знаете, для спутникового входа в вашу антенну существует C-диапазон, Ku-диапазон и Ka-диапазон.

Ну, а как же «c, ku, ka», если я не могу найти его. спутник ?

Помните, что все доступно спутники Те, кто учится в ваших классах вместе, вы не можете настроить И ищите веские причины ….

Может оказаться, что ваш район, где вы установили спутниковую антенну, находится в зоне ее покрытия спутника Ну, это не хит.

Поэтому с самого начала нужно будет решить, что и где.

Сначала вы должны решить, что все они одинаковы. спутник Вы настраиваете свою антенну и определяете, к каким частотам относятся транспондеры. Как вы обычно можете сказать, есть спутники ? Загляните под стол, и вы получите то, что нужно. спутник .

Но нам надо и настроить Сама антенна поможет нам в хорошей программе.

« ориентация спутниковой антенны »

Он предназначен для расчета углов, необходимых при установке спутниковой антенны. Для каждого рассчитывается азимут и угол места (возвышение). спутника .

Основные отличия от подобных программ — возможность мгновенного расчета все спутники । Итак, что такое четкая картина? спутники Физически видимые с места установки антенны и те, которые не видны.

Следует отметить, что в данной программе расчеты производятся теоретически по формулам, а в реальных условиях при установке антенны необходимо учитывать множество других факторов, например, различные препятствия (здания, деревья), рельеф местности, высоту над уровнем моря, ориентацию транспондера, поляризацию и T. P.

Тем не менее, эта программа позволяет оценить ситуацию в любом случае.

Полученный расчет можно сохранить в текстовом файле, скопировать в буфер обмена Windows или сразу вернуть на принтер. Можно запомнить список мест, для которых были произведены расчеты. Далее вам не нужно повторно вводить координаты этих мест, просто выберите их из таблицы.

Начните работу с программой с ввода географических координат точки установки вашей спутниковой антенны. Это можно сделать на картах Google. Если вы знаете координаты, просто введите их в строку поиска

Метод получения координат в новых и классических картах Google отличается. Также обратите внимание, что захват координат с помощью смартфона или планшета невозможен. Новый интерфейс

Щелкните правой кнопкой мыши на нужном участке карты. В пункте меню Что здесь? Поле с координатами отображается под строкой поиска.

Классический интерфейс

Откройте карту Google. Щелкните правой кнопкой мыши на нужном участке карты. В пункте меню Что здесь? Координаты будут отображаться в строке поиска (в верхней части страницы).

И именно так вы успешно справляетесь со своими координатами.

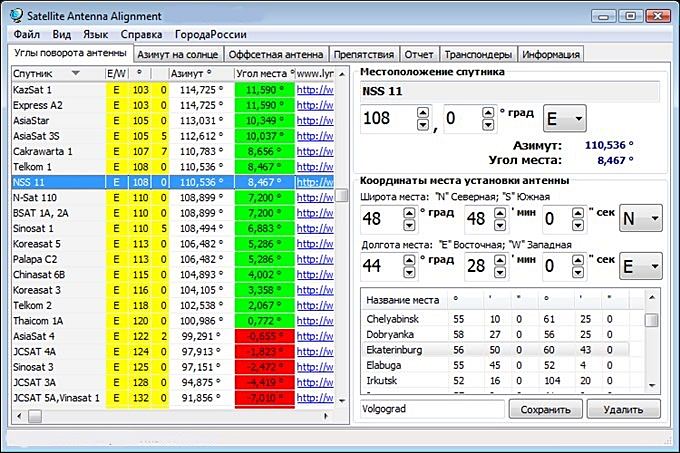

Далее введите свои координаты в разделе « Координаты места установки антенны » Северная широта — и#171;N», южная широта — и#171;S» аналогично, восточная долгота — и#171;E», западная долгота — и#171;W» После ввода координат вы получите расчет углов в таблице слева. все спутники сразу.

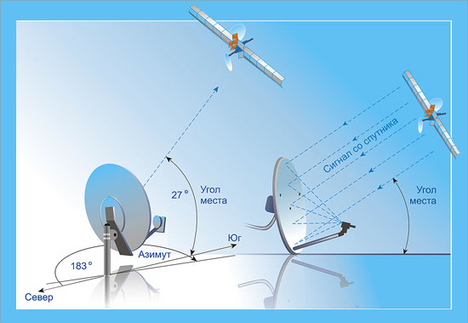

Вычисляются азимут и угол наклона антенны (угол места). Полученный азимут — это направление на спутник наклон с севера по часовой стрелке.

Угол положения — это угол (в градусах) между направлением сигнала со спутника и касательной плоскости к земной поверхности в точке вашего приема.

Если угол положения отрицательный, то это спутник Скрыт за горизонтом и в принципе от него невозможно получить сигнал. То есть теоретически видна со своей точки наблюдения. спутники В котором угол места имеет положительное значение.

Если вы знаете азимут, вы можете быстро сориентироваться и определить направление на спутник Определите препятствия на пути антенны (соседние дома, деревья).

Как уже упоминалось выше, программа работает с абсолютными значениями и рассчитывает все по формулам. Таким образом, полученный азимут — это угол относительно абсолютного севера, а не то, что может указать ваш компас, потому что

Однако компас — вещь не очень стабильная, особенно в городских условиях. Лучше ориентироваться по солнцу. 🙂

Установка спутниковой антенны

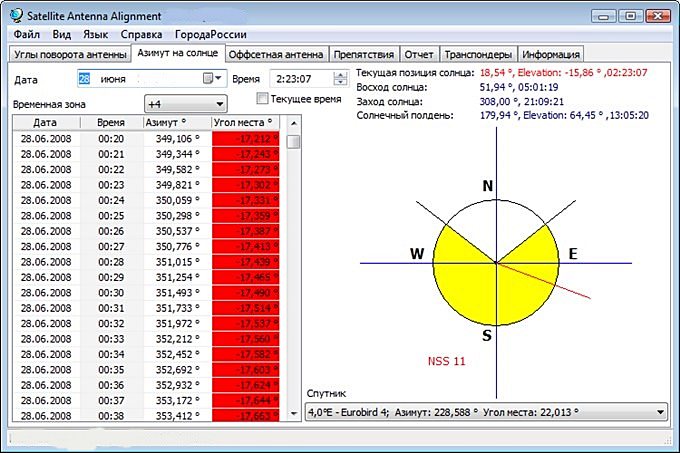

Кроме того, в программе есть расчет азимута по солнцу, и теперь вы можете обойтись без компаса!

Расчет производится для точки, географические координаты которой вы определяете для расчета азимута на спутники । Высота над уровнем моря считается 0 метров. Вы можете указать дату (по умолчанию используется текущая дата) и рассчитать движение солнца по крошечному усмотрению.

Результаты расчетов показаны в таблице слева. Для солнца вычисляется как азимут, так и местный угол в текущий момент времени.

Это дает вам возможность обойтись без компаса при установке антенны. Сначала определите азимут для желаемого вам спутник . Затем рассчитайте азимут на солнце в тот день, когда вы хотите установить антенну.

Найдите в таблице, что азимут солнца равен . на спутник и вы получите время (и дату), когда солнце находится на одной стороне. и спутник . В нужный момент мы поворачиваем антенну прямо к солнцу, в этот момент азимут солнца совпадает с азимутом спутника .

Или просто отметьте это положение и включите антенну позже. При расчете не забудьте указать свой часовой пояс (среднее время по Гринвичу к московскому +3 часа).

Кроме того, программа рассчитывает азимут восхода и захода солнца, а также время и высоту, когда солнце направлено на юг.

Программа не учитывает переход на летнее время! Поэтому к результатам расчета азимута от солнца для перехода на летнее время необходимо прибавить +1 час.

Программа создает простой эскиз, показывающий края горизонта. Желтая область показывает светлое время суток, его восточная часть — это восход солнца, западная — закат. На этой же диаграмме можно схематично отобразить нужное направление вам спутник .

Выберите спутник В выпадающем списке его направление (азимут) нарисовано красной линией. Если угол возвышения на спутник отрицательный, красная линия не проводится ( спутник не виден).

Установка спутниковой антенны

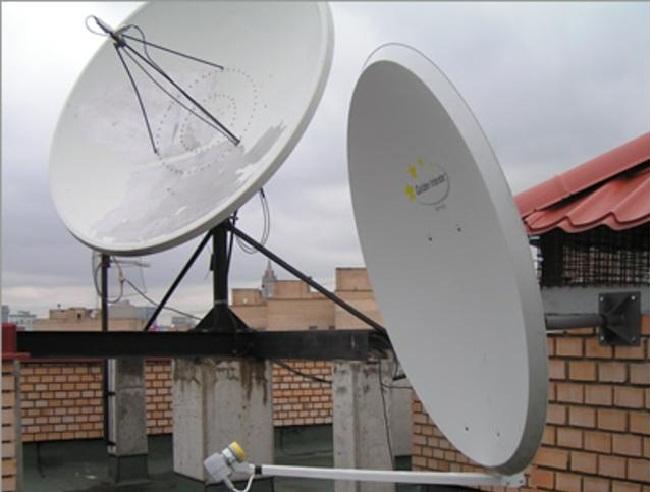

В настоящее время широко используются офсетные спутниковые антенны. Такая антенна, расположенная строго вертикально, уже имеет определенный угол возвышения (

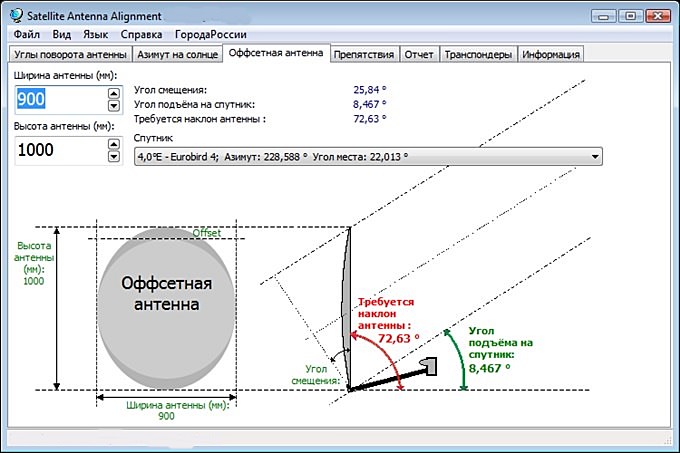

Вы можете ввести размеры вашей офсетной антенны (высоту и ширину), и программа рассчитает точный угол возвышения для этой антенны. Расчет производится только для антенн, высота которых превышает ширину. Введите размеры антенны в миллиметрах.

Также отображается угол возвышения к выбранному вами объекту. спутник , и угол, под которым вы хотите установить антенну (в градусах от уровня земли).

Установка спутниковой антенны

Последняя версия« Ориентация спутниковых антенн » (2014) выбор: sa_setup.

Настраиваем спутниковую тарелку и тюнер, порядок подключения оборудования своими руками

Спутниковое телевидение является самым дорогим по сравнению с другими форматами, поэтому при покупке учитывается экономия средств. Этот вариант предлагается настройка Спутниковая антенна, которую можно сделать самостоятельно и без специалистов.

411222

Группа

  1. Конвектор. Спутниковая головка для приема телевизионного сигнала с? со спутника .
  2. блюдце. Отражатель должен отражать рассеянное излучение и концентрировать его на приемнике.
  3. Провод. Для вывода изображения используется тот же коаксиальный кабель, что и при использовании радиоантенны или кабельного телевидения.
  4. Кулачковый модуль. Для разблокировки платных программ вещания вставляется платежная карта оператора.

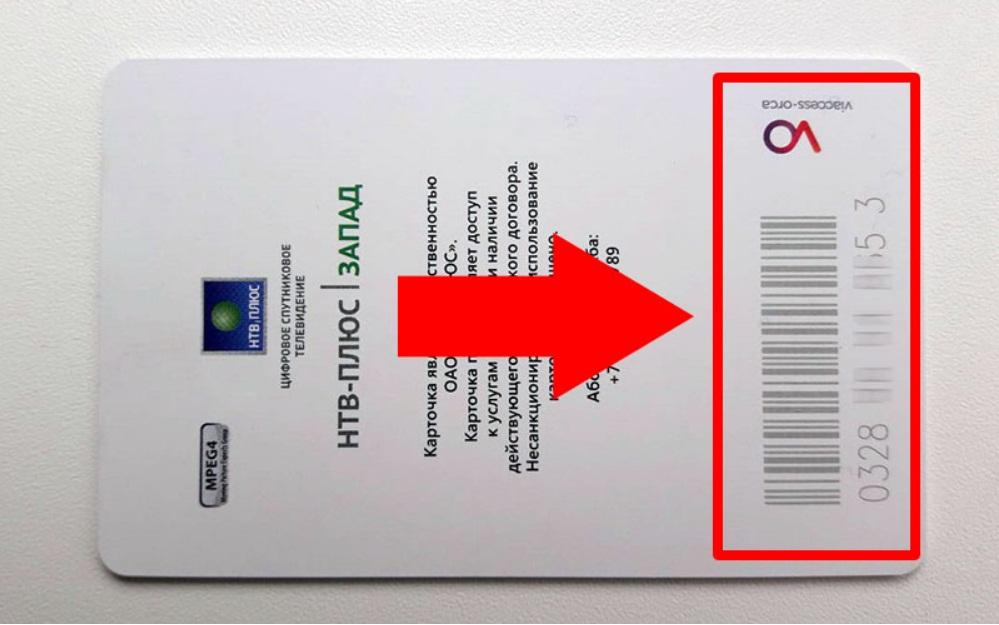

  5. Платежные карты. Используется для отображения платного контента.

Устанавливаем спутниковую антенну и тюнер для подключения устройства своими руками

Это минимальное оборудование, необходимое для самостоятельной установки спутниковой антенны. В этом случае для отображения изображения следует использовать оборудование со встроенным тюнером DVB-S2.

  • Приемник. Его цель двояка. Во-первых, он декодирует передачу цифрового сигнала в соответствии со стандартом S / S2. Во-вторых, приставка является носителем 1000 и более физических каналов, используемых для просмотра контента многих операторов, так как телевизор не имеет достаточного количества ТВК для всех транслируемых программ. Это также обсуждается ниже как настроить Сам тюнер спутниковой антенны.
  • Жесткий диск. Он выводит сигналы с нескольких спутников на общий кабель для дальнейшей передачи. Исключение составляют головки различных стандартов вещания, так как ATS транслируется в обычном виде и изображение может быть выведено непосредственно, на шахтный приемник.

Спутниковая антенна как устройство содержит только транспортер и тарелку. Последний действует как отражатель для перенаправления многократного излучения любой интенсивности. Технически антенна может состоять из большого количества головок от разных операторов, но на практике не более трех.

Процесс взаимоотношений

Этот процесс может показаться похожим и аналогичным установке эфирной антенны.

  • Установка спутниковой антенны;
  • Поиск качественного сигнала;
  • Подключение оборудования.

Теперь каждый из них следует рассмотреть отдельно.

Установка

Спутниковое телевидение работает по тому же принципу, что и эфирное — телевизионный сигнал определенной частоты передается от передатчика к пользователю. В данном случае, спутник размещенный на геостационарной орбите.

Учитывая схожую технологию передачи данных, сначала может показаться, что установка и настройка Спутниковая антенна проста и достаточна для того, чтобы направить ее на спутник । Однако это мнение ошибочно, так как конвектор и пластины имеют свои особенности, которые не предназначены для эфирного ресивера.

Поиск сигнала

Задача состоит в том, чтобы найти физическое направление антенны, прежде чем найти положение, в котором будет зарегистрирован приемлемый уровень излучения. Если он недостаточен, аналоговые программы будут отображаться с помехами. CTV не будет вообще, так как часть пакетных данных теряется и декодирование становится невозможным.

Подключение оборудования

Дальнейшие работы по установке антенны и последующие настройке оборудование. Заключительный этап, после которого телевизор готов к использованию. Как установить его самостоятельно и настроить Спутниковая антенна, более подробная информация ниже.

Что нужно знать, прежде чем устанавливать связь

  • Прямая . Излучение от спутника Он идет по прямой траектории к земле, а пользователь улавливает электромагнитную волну наверху. Режим работы, при котором конвейер настроен В данной технике это называется вертикальной поляризацией. Этот вариант гарантирует уверенный прием сигнала практически в любой ситуации, но имеет существенный минус — излучение проникает в плотные слои атмосферы и сильно разлагается.

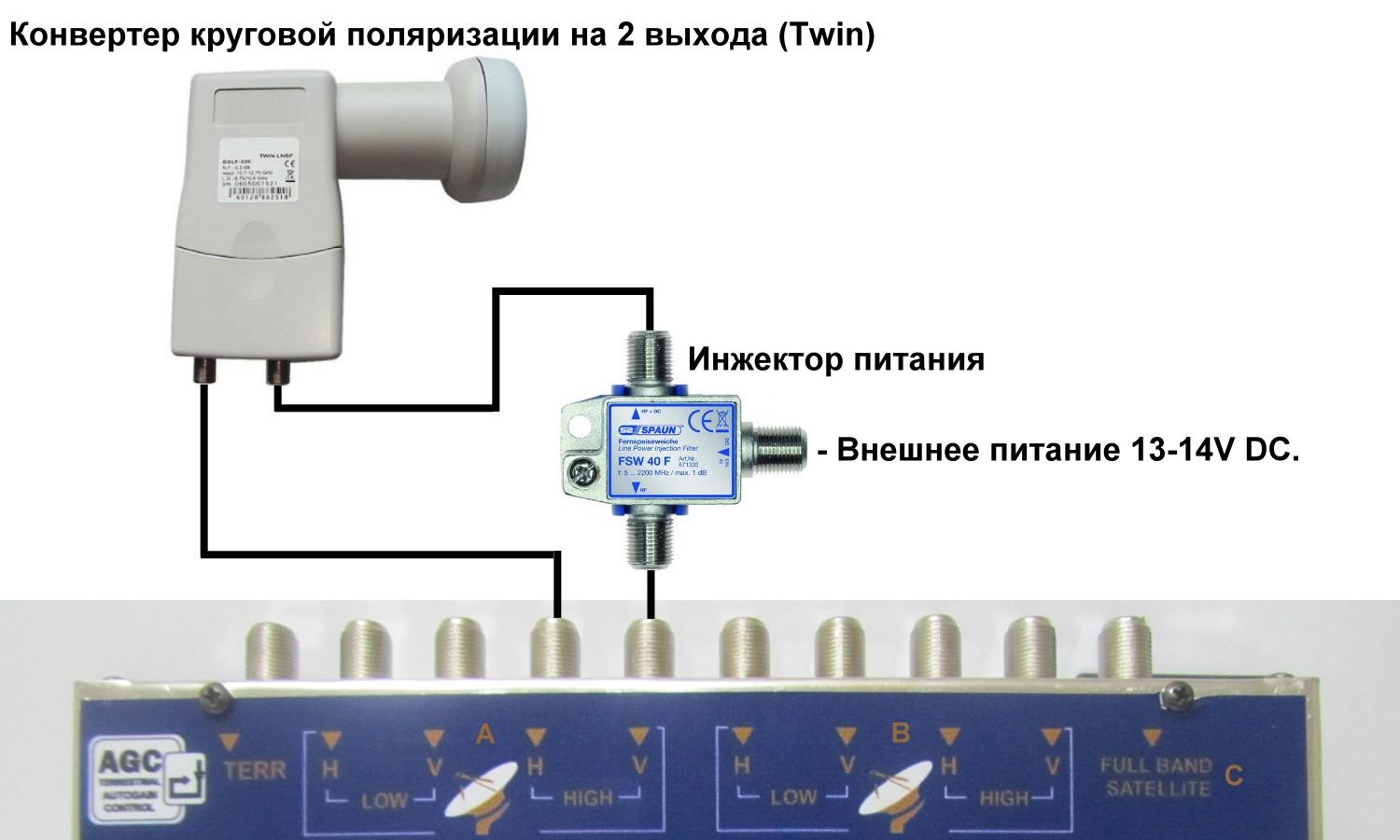

  • Круговая . Излучение от спутника Он направлен вдоль тангенциальной орбиты Земли и движется по кругу. С помощью этого реле география вещания значительно расширяется, но с точки зрения сигнала возникают те же проблемы, что и для Эфирного ТВ. С такой работой настройке спутника Излучение меньше рассеивается при прохождении атмосферы по касательной. Васкуляторы чувствительны к приему такого сигнала и работают в режиме горизонтальной поляризации.

504. JPEG

Сателлитная тарелка используется для фокусировки сигнала на приемнике, и она необходима каждому комплекту, поскольку пользователю всегда приходится иметь дело с рассеянным сигналом.

При покупке оборудования важно учитывать его диаметр, поскольку каждая область имеет разную поверхность, покрытую рассеянным сигналом. Это связано с тем, что плотные слои везде имеют разную толщину.

  • Дизайн. Существует два типа устройств — с прямым фокусом (с отражением к центру) и со смещением (смещение фокуса вниз). Последние просты в изготовлении и дешевы, используются в большинстве недорогих наборов и не могут гарантировать качественный прием от нескольких бронекостюмов одновременно. Прямой фокус специально разработан для установки большого количества головок.
  • Монтажные элементы В зависимости от типа установки бывают стационарные и вращающиеся устройства В последних типах имеется привод, который периодически перемещает антенну в пределах определенного углового значения Это увеличивает удельное излучение, а также позволяет принимать передачи с десятков спутников

421. jpeg

Направленный поиск

Мы слышим от установщиков и продавцов оборудования, что спутниковые антенны требуют точности. настройки Это утверждение отчасти верно, монтажники рассчитывают точное направление конвектора с помощью инструментов, но это только половина правды.

Экономить время специалисту необходимо только для того, чтобы успеть завершить работу настройку Спутниковые антенны от нескольких покупателей в день Среднему пользователю нужно время, чтобы понять точный настройки И, как правило, это занимает больше времени, чем обычная установка

Поэтому лучше использовать альтернативный метод

  • Закрепите конвектор на плите, не забывая о его типе (для смещения он немного сдвинут вниз
  • Подключите телевизионный кабель к приемнику и к телевизору, отсоединив его от головки

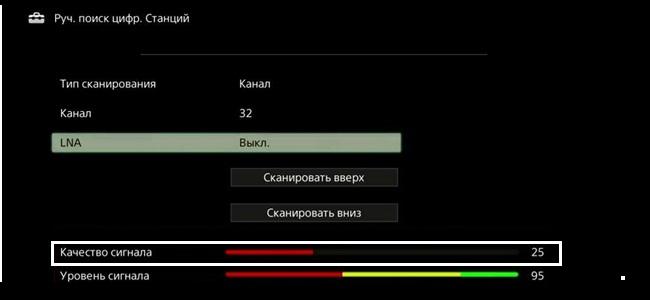

В этом случае необходимо наблюдать за уровнем излучения, принятым (реальным) и зарегистрированным на головке (на приемнике, последний всегда имеет меньшее значение, так как конвекторы с антенными кабелями слегка зашумлены и сигнал немного рассеивается перед входом в картину Er для настройки и нужен.

После подключения приемника вам потребуется настроить на конкретный спутник Значения приведены в следующей таблице:

СбЧастотаСкоростьПоляризация
Амос1072227500Высота (горизонтальная)
Жар-птицы1103427500
Sirius1176627500V (вертикальный)

Настройка канала не имеет принципиального значения, и уровень сигнала не изменяется от его появления

  • Тарелка должна быть обращена на юг (90 ④ по часовой стрелке от точки восхода солнца);
  • Установите спутниковую антенну прямо или вверх под углом 60⁰, в зависимости от поляризации При использовании головок разной поляризации направляйте прямо;
  • Прикрепите пластину

Это условно стартовая позиция, которая приведет к поиску лучшего сигнала в будущем, когда зарегистрированный уровень радиации достигнет 40% — 45%. В противном случае пластина может быть закреплена. Вы должны вращать его осторожно и медленно, пока не найдете приемлемый уровень

422. jpeg

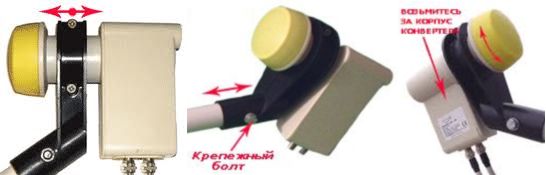

Осталось найти точное направление для ⑦ Для этого установите головку с горизонтальной поляризацией вдоль направления самой головки, а затем нужно аккуратно и слегка перемещать ее, пока уровень сигнала не достигнет 65% (а лучше 70%).

Для конвектора с вертикальной поляризацией повторите процедуру, предварительно установив его в наклонном вертикальном положении под углом 30 градусов

Вы должны сами поднять панель, если уровень не превышает 20% — 25% и не меняется, кабель поврежден или неисправен Этот уровень сигнала является нормальным при отсутствии антенны

Настройка оборудования

После того, как вы нашли нужное направление, следующее, что нужно сделать, это прикрепить конвекторы к пластине, отсоединить от них кабель, подключить диск и провести от него один из проводов к приемнику

395. jpeg

Приемник подключен к телевизору через кабель RCA или кабель HDMI Последний имеет высокую пропускную способность, и при подключении 4 ⑦-каналов получается только изображение высокого разрешения Настройка спутникового тюнера была выполнена еще до определения направления. Нет необходимости менять его

Активация телевидения и поиск каналов

Часто на этом заканчивается подключение основного оборудования, необходимого для игры настройки Связанные с техническим обслуживанием. Сначала необходимо активировать платежную карту у провайдера и вставить ее в CAM-соединение. После этого каналы часто начинают показывать, но расположение X также хаотично, и может не быть программ платного пакета.

Устанавливаем спутниковую антенну и тюнер для подключения устройства своими руками

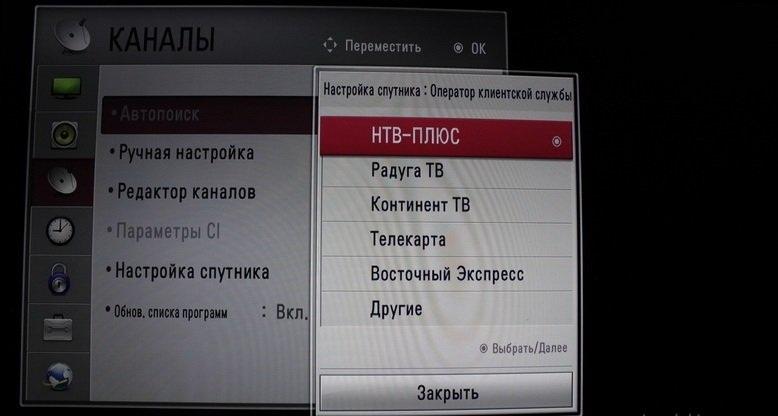

Это необходимо в системных настройках Приемник активен для выбора спутник Из списка и нажмите Сканировать. Через несколько минут каналы обновятся, их станет больше, и процесс размещения по каналам также будет наблюдаться.

Как подключить и настроить другого оператора

Спутниковая антенна принимает сигнал независимо от провайдера, и если вы подключите другого оператора, то сможете использовать ту же тарелку и ресивер. Все, что требуется, — это приобрести конвейер, запрограммированный на работу с подключением камеры для конкретного ТВ-провайдера, и платежные карты.

Если доступен только фирменный ресивер (не универсальный) без поддержки операторских карт, вам придется купить новую консоль. На этот раз лучше выбрать универсальный ресивер, который поддерживает сменные модули камер для карт от разных провайдеров.

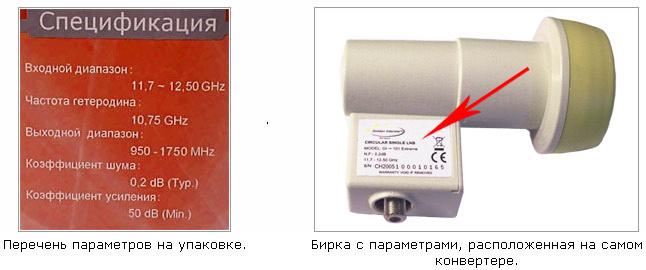

  1. Установка основных характеристик конвектора;
  2. Включение телевизора;
  3. Сканирование каналов.

Советы по установке и настройке

Некоторые из приведенных ниже рекомендаций упростят установку спутниковой антенны своими руками и помогут сделать просмотр телевизора более удобным:

Как самостоятельно настроить Спутниковые каналы на спутник Ямал

В сегодняшней статье я расскажу как настроить Спутниковые каналы на спутник Ямал.

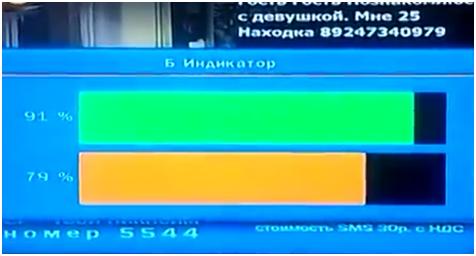

Когда тюнер включен, на дисплее отображается уровень сигнала 90 процентов.
Со спутника Сигнал Ямала сильный, и сейчас я покажу, что вам нужно вставить. настройки । Нажмите кнопку «Меню» на пульте дистанционного управления. Далее перейдите к пункту «Установка» после подпункта «Установка антенны».

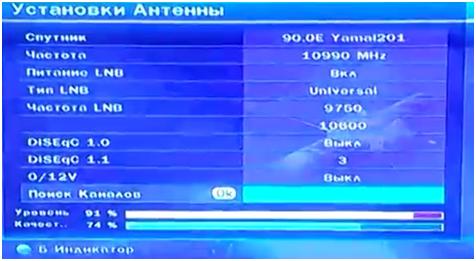

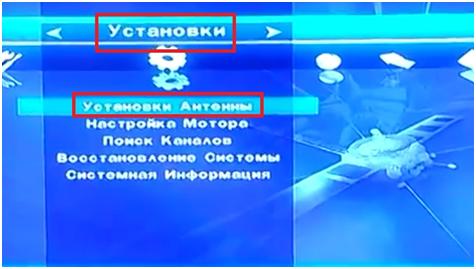

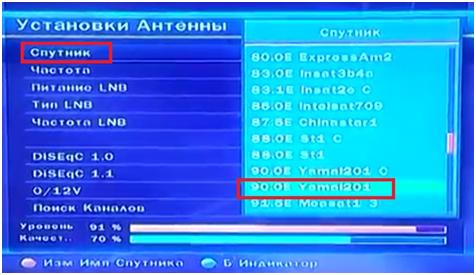

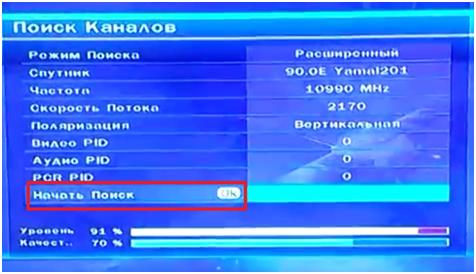

После названия выбранной линии. спутника . Нам нужно ввести спутник «90° Джамал 201».
После этого выберите частоту строгого 10990 Megagez ниже. Включаем питание LNB, тип LNB используем «универсальный», частота LNB должна быть 9750. В данном случае используется DISEQC 1.1, третий по счету.
Затем нажмите OK для поиска каналов. Выберите вариант поиска вслепую, авто, продвинутый или ручной. Затем нажмите OK, чтобы начать поиск.

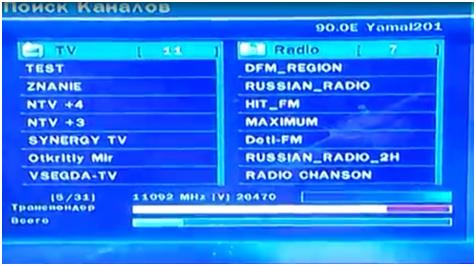

Поиск каналов также должен идти. В первой колонке показаны телевизионные каналы, во второй — радио. Сортируйте и сохраняйте в соответствии с каналами. Затем выключите тюнер через панель управления, а не через розетку, иначе каналы не сохранятся.

Настройка системы. Наведение на спутник и настройка ресивера.

Легко подсчитать, что ширина направления диаграммы направленности антенны диаметром 90 см в диапазоне AI составляет около 2 градусов. Это означает, что ошибка наведения антенны. на спутник Только один угловой градус приводит к снижению уровня принимаемого сигнала. Погрешности существующих приборов для измерения азимута и местного угла во много раз превышают допустимую погрешность. Поэтому процедура наведения антенны осуществляется только по фактическому сигналу.

Сначала необходимо подключить приемник к телевизору и настроить телевизора так, чтобы меню было видно на экране. Затем необходимо «объяснить» приемнику, с каким конвертером он работает. Для поиска каналов пользователь вводит частоту спутникового сигнала в меню приемника. Однако сигнал с такой частотой присутствует только на входе преобразователя. С выхода конвертера на приемник уже поступает сигнал с промежуточной частотой, которая равна частоте спутникового сигнала и частоте гетеродина конвертера (в диапазоне С). Приемник автоматически вычисляет значение промежуточной частоты и устанавливает его, но только если ему известна частота гетеродинного преобразователя. Поэтому перед началом к настройке , вызовите меню Antenna Setup (Antenna Settings, Antenna Setup и т.д.) и установите частоту местного генератора. Только после этого необходимо войти в меню поиска каналов (Channel Search) и ввести в это поле параметры спутникового сигнала, который точно принимается на антенну данного размера. Чтобы помочь вам выровнять антенну, в этом меню на экране отображаются одна или две шкалы, показывающие внешний вид и качество принимаемого сигнала. Если вы медленно перемещаете антенну по горизонтали и вертикали вблизи рассчитанных азимута и угла возвышения, вы должны обнаружить следующее. спутник Т.е. получить несколько ненулевых показаний в шкале качества. На некоторых приемниках цвет шкалы меняется при обнаружении сигнала (например, с серого на красный). Затем необходимо навести антенну на максимальное показание на шкале, сначала зафиксировать ее и начать «ручной поиск» каналов с заданными параметрами. После того, как вы нашли канал, необходимо убедиться, что антенна направлена точно в нужную позицию спутник . Часто параметры сигналов разных спутников совпадают, например, спутники Hot Bird имеют сигналы с теми же параметрами, что и сигналы пакета НТВ Плюс. Если найдено правильно спутник вы можете приступить к заключительному настройке В соответствии с максимальными значениями шкал антенны необходимо отрегулировать угол поворота конвертера (кроме приема сигналов с круговой поляризацией) и фокусное расстояние (если конструкция антенны позволяет такие регулировки). Затем необходимо снова более тщательно выровнять антенну. на спутник По азимуту и высоте, и закрепите его. При его устранении обязательно контролируйте качество сигнала: При затягивании винтов антенну может «вести» в сторону.

Теперь вы можете начать поиск каналов. Это название иногда вводит в заблуждение неопытных пользователей. Вы можете подумать, что при «поиске» каналов или, более того, «автоматическом поиске», ресивер принимает каждый сигнал, который доступен на входе. Однако этот процесс называется просто «поиск», на самом деле это процесс загрузки служебных данных в память ресивера, в которой содержатся параметры спутниковых теле- и радиопрограмм. Такие данные передаются как часть спутниковых сигналов, которые также имеют определенные параметры. Эти параметры должны каким-то образом передаваться приемнику, иначе никакой «поиск» не будет работать. Они могут быть введены пользователем вручную — это процесс «ручного поиска» (manual search). «Ручной поиск» — самый долгий и утомительный, но самый надежный.

В режиме «Автоматический поиск» приемник использует параметры сигнала, сохраненные в его памяти на заводе. Этот тип поиска является самым простым с точки зрения пользователя. К сожалению, с того момента, как приемник был запрограммирован на заводе. настройки Некоторые данные устарели. Кроме того, не все сигналы принимаются во всех регионах спутника . Поэтому «автоматический поиск» занимает гораздо больше времени — он склонен искать символы, которые на самом деле больше не существуют или не были получены в указанной области. В этом случае, из-за «автоматического поиска», возможно, что будут найдены не все спутниковые каналы, а только те, которые были известны производителям на момент программирования ресивера. Конечно, если в памяти приемника нет данных о желаемом спутнике «Автоматический поиск» невозможен.

Наконец, наиболее эффективным видом поиска является сетевой поиск. Сначала приемник принимает сигнал с параметрами, введенными пользователем вручную, и получает от него данные о других сигналах как часть этого сигнала же спутника । Такой поиск является самым быстрым, но, к сожалению, не всегда поддерживается спутниковыми каналами. Поиск сети работает, например, в пакете НТВ ПЛЮС или на большинстве спутников Hot Bird. А на спутниках «Ямал» и «Экспресс», передачи которых не предназначены для личного приема, сетевой поиск невозможен.

Как настроить Спутниковая антенна включена 3 спутника

После того как мы определились с местом установки антенны и ее примерным направлением, уже смонтированную антенну подвешивают на кронштейн. После этого отпадает необходимость в дополнительных мультифидах и преобразователях, кабелях и других конструктивных элементах.

  • ВАЖНО: чтобы точно настроить антенны, ее необходимо перемещать вертикально/горизонтально. Но сжать элементы крепления ровно настолько, чтобы сама антенна не двигалась и не меняла наклон, а вот перемещать антенну можно с трудом, но все же в плоскости. Для этого левый/правый винты завинчиваются не до конца.

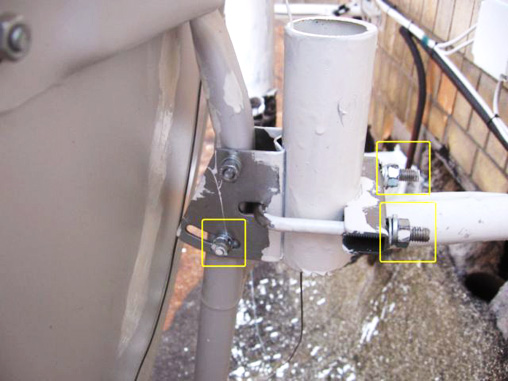

Например, свободный нижний левый винт на P-образном регулировочном элементе антенны (см. фото) позволяет настроить Вертикальных антенн, а также тех, которые устанавливаются на струбцину для крепления антенны к стене, обычно две, – горизонтальные.

Тарелка2 2

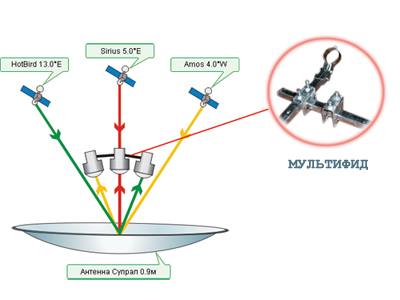

Что такое Мультифид и как он работает

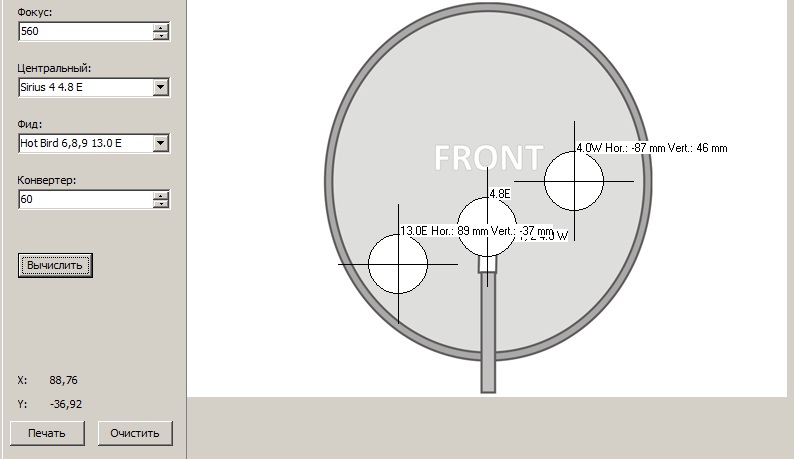

Multifid — это конструкция, которая позволяет принимать несколько спутников одновременно на одну спутниковую антенну, так как могут быть установлены дополнительные головки (конвертеры). Таким образом, вы сможете сэкономить деньги на покупке дополнительной спутниковой антенны.

Закон мультифида: Угол наклона = Угол отражения

Антенны часто называют зеркалами. А в случае Multifide действуют законы оптики и отражения (помните физику?) И конкретно: угол наклона равен углу отражения. То есть, если настроить антенна подходит спутник Так, чтобы он был в фокусе, тогда сигнал от соседнего спутника который находится в другой орбитальной позиции, уже не воздействует на сфокусированный преобразователь, но в другой точке. Все работает по одному и тому же закону!

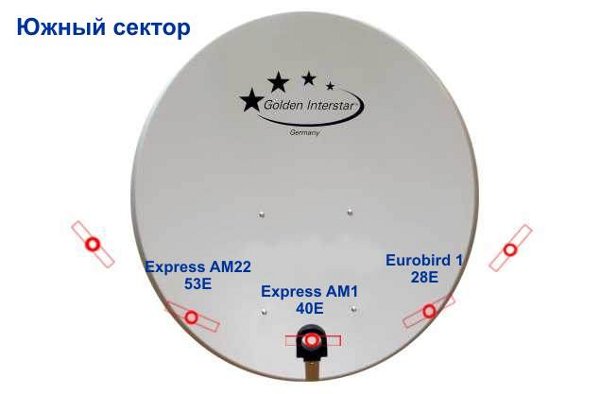

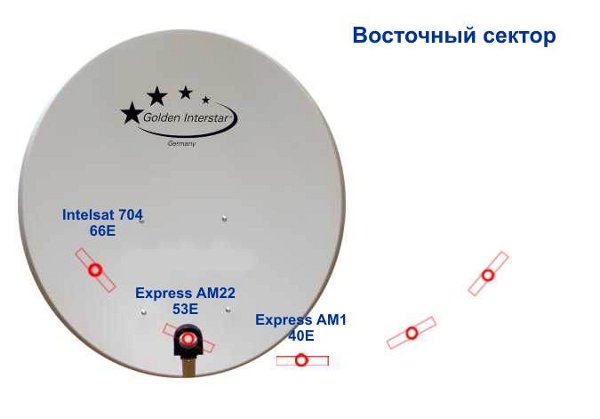

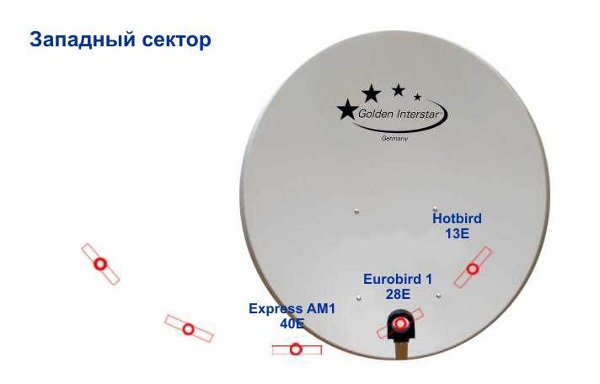

Поймите этот закон просто: если сосед спутник (AMOS 4) находится справа от фокуса центрального конвертора (Sirius 4.8) антенны спутника на геостационарной орбите, отражение его сигнала (желтая стрелка на рисунке) от зеркала тарелки будет сфокусировано в точке, где находится фокус антенны центрального конвертора. (См. рис.)

мультифид6

Если спутник Выше, сигнал концентрируется ниже. В целом зеркальный эффект.

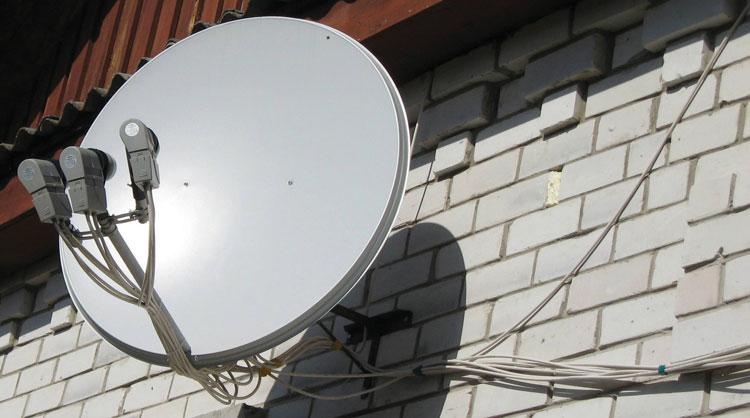

Настройка антенны на спутник С установленными мультифидами

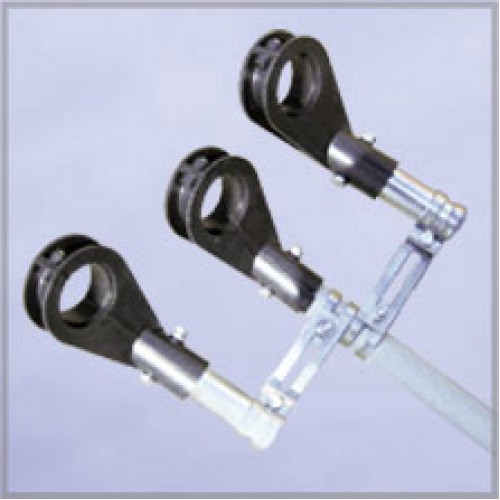

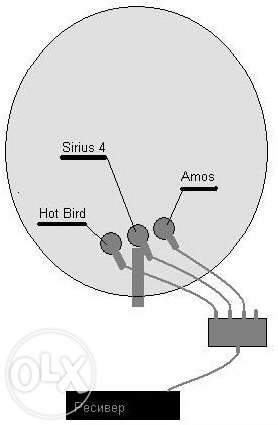

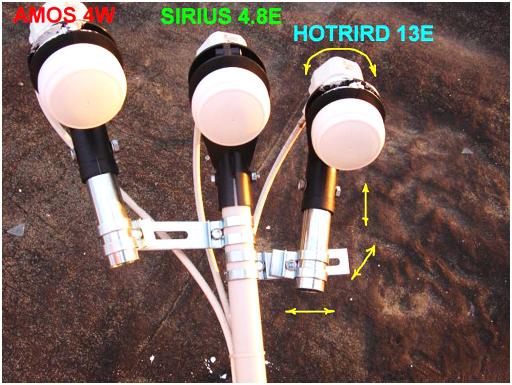

Затем, при креплении носика антенны, необходимо надеть 2 мультифида с уже установленным кронштейном для основного конвертера (конвертеры фиксируются во всех кронштейнах). Далее все следует затянуть, но с некоторым усилием, оставляя возможность крутить преобразователи в многогранниках во всех направлениях и плоскостях. Кабельная система подключается в самом конце.

multifidx3sat

Птица Сириус Амос

Установка: этапы утомительного процесса

Настройка устройства – процесс довольно утомительный и занимает много времени. Все начинается с ввинчивания в середину. Преобразователь F-штекер с кабельным сегментом длиной 2 метра. Другой конец этого кабеля подключается к приемнику.

Сам ресивер подключен к телевизионному приемнику. Внимание: Включать питание (220 В) можно только после его подключения. Еще один важный момент: при намотке F-коннектора убедитесь, что адаптивная фольга на оплетке кабеля и самые тонкие проводники герметично прилегают к центральному корпусу. В противном случае все может закончиться тем, что приемник будет соединен между собой!

Утилизация спутниковой антенны на магистральной линии спутник Sirius 4.8E

Включите телевизор и ресивер Перейдите к пункту меню&⑦; Настройка, продолжить&④; поиск каналов В левой части вы увидите список спутников, с которых будет осуществляться прием Выберите нужный спутник, например, Sirius 2/KU 4.8❶, если он есть. настроен Центральный преобразователь, который ранее был неподвижен.

Далее перейдите в меню справа и запомните следующие обозначения:

  • Бодибайден преобразователя
  • Преобразователь микрофлюидного типа-универсальный преобразователь типа-универсальный преобразователь типа-универсальный преобразователь типа-универсальный преобразователь типа-универсальный преобразователь типа-универсальный преобразователь типа-универсальный преобразователь типа-универсальный преобразователь типа.
  • ❶ & ❶ ; 10600/9750 (эти данные также приведены в инструкциях к преобразователям.
  • 22ooselect auto element (это сигнал, который переключает диск
  • ① Пропустите все из них (если вы подключаете прием сигнала напрямую без использования⑦).

Затем найдите соответствующую кнопку на пульте дистанционного управления: Это приведет вас к подменю транспондера Здесь вы ищете сигнал спутника Совет: Отметьте некоторые транспондеры со спутников с разной поляризацией и все каналы (лучше бесплатные), которые действительно работают заранее (FTA) Это легко найти в Интернете на специализированных сайтах

  • Пример: Мы разберем вариант с транспондером 11766 ⑦ Он передает с частотой 11,766 мегагерц (горизонтальная поляризация Чтобы упростить настройку изображения и качества сигнала, лучше отображать всю информацию в полноэкранном режиме Для этого есть кнопка info Удобно ориентироваться по качеству на микро кропах под ней

Если первое & bodybuid; качество & bodybuid; сигнала 0. будет одинаковым Причина этой неудачи понятна: в самом начале мы обсудили варианты ориентации антенны и повернули ее в нужном направлении методом научного воздействия настройки Антенны во всех самолетах сразу готовятся к долгому и монотонному процессу, требующему точности, внимания и самоконтроля Почему? Несколько миллиметров, и сигнал будет потерян, причем даже не в его плохом качестве, а в полном отсутствии!

Установка антенных приемников в самолетах

Сначала вы должны найти идеальное положение по вертикали, а затем медленно и осторожно попытаться развернуть антенну по горизонтали В этом случае вы должны постоянно следить за шкалой качества сигнала, как только число переместится к 0. Это означает, что вы действуете правильно. Вы должны довести шкалу до отметки не менее 15 Возможно, что все манипуляции с горизонтальными движениями безуспешны Тогда нужно вернуться в вертикальное положение и слегка изменить его А затем снова начать с самого начала: аккуратные движения вправо и вправо до появления сигнала, хотя бы небольшого Добиться высочайшего качества своей работы Сделать это, конечно, непросто, но без этого, как говорится, никуда

Вы можете попробовать немного повернуть держатель (вокруг оси) в конвертере Для этого на корпусе также есть специальные точки, где вы можете немного подвигать его вперед-назад вместе с держателем, чтобы получить максимальный сигнал на шкале качества

Головка

Вывод: чтобы получить лучшее качество сигнала, нужно попробовать все возможности настройки, только так результат будет полностью систематическим

  • Важно: Если вы повторили все сто раз, пытались настроить антенну, неоднократно меняли настройки приемник, но так и не получили сигнал, попробуйте заменить конвертер, Есть вероятность, что он просто сломан

Достигли ли вы максимально возможного качества приема? Принимайте поздравления! Кажется, пришло время закрутить гайки и насладиться завершенной работой в полной мере?! Не все так безоблачно. Помните: настройка Это было сделано с помощью транспондера, передающего сигнал только в горизонтальной поляризации (обозначен & laquo;h» на корпусе). Необходимо настроить И транспондер V, т.е. с вертикальной поляризацией. Да, и снова в борьбе!

В любом случае, могут помочь совершенно другие действия. Где-то короткое вращение датчика вокруг своей оси по часовой или против часовой стрелки приводит к успеху. А некоторым необходимо сканировать транспондеры при ручном поиске. Подробности этой процедуры можно найти в документации к приобретенному приемнику. И после визуального отслеживания приема определенных каналов, их соответствия закону. спутнику .

Затяните гайки!

Наступил долгожданный момент, когда сигналы в обеих полярностях обеспечивают максимально возможное качество. Теперь нужно очень плотно и крепко затянуть гайки. И здесь тоже можно обогнать трудности: Затягивая регулировочную гайку, даже если вы этого не хотите, вы немного изменяете направление антенны. В результате – качество сигнала снова снизится! Поэтому делать это нужно очень чисто, с больной осторожностью.

Положение конвертера на Multifids

Прежде чем приступить к работе к настройке Для конвертеров на мультифидах необходимо знать угол наклона к горизонту и понимать, как они расположены.

Спутники в небе на геостационарной орбите относительно территории России находятся по дуге ближе к югу неба. Для наблюдателя это выглядело бы примерно так:

Pologenie convertora1

Pologenie convertera2

Поэтому расположение конвертеров на антенне должно быть инвертированным. Если антенна направлена в южную зону, то соседние конвертеры будут условно расположены таким образом:

Если & laquo;тарелка& raquo-; настроена на западный спутник , то преобразователи на мультифиде должны быть расположены таким образом:

Pologenie convertera3

И, наконец, если спутниковая антенна направлена на один из восточных спутников, то «голова» по соседству должна быть расположена следующим образом:

Pologeni konvertera4

Мы проанализируем еще один важный момент, который необходимо всегда помнить. Почему спутник Сигнал передается в большинстве случаев в горизонтальной или вертикальной поляризации, причем для разных спутников вертикальная поляризация всегда & laquo-вертикальная&raquo-, а соответственно горизонтальная всегда & laquo-горизонтальная&raquo-; Вертикальная и горизонтальная поляризация сохраняется исключительно для южных спутников, а для всех остальных поляризация несколько раз & laquo-наклонная&raquo-, как показано на рисунке. Поэтому центральный преобразователь и преобразователь на мультифиде должны быть расположены под определенным углом к его оси. Для этого на конвертерах имеются специальные метки

Расчет положения конвертеров на мультифидах относительно центральной головки

Программа & laquo;Радуга ТВ: Мастер установки& raquo;, которую можно скачать здесь, предназначена для расчета угла установки спутниковой антенны. В нем также содержится вся информация для настройки Мультифид. Для расчета Мультифида можно использовать соответствующие вкладки в программе. Преобразователи должны быть размещены в соответствии со схемой расчета, показанной на результирующей вкладке расчетов.

Вот пример расчета программой наших Мультифидов с расстоянием относительно центрального конвертера:

4⁰ 5 ❶ 13 ⑦ трещотка

Где HOR — расстояние от сердцевины центрального преобразователя до центра головки на мультифиде a ver — расстояние от центра основного преобразователя до центра головки на мультифиде.

5 ⑦ 13 ⑦ трещотка

Настройка мультифида на спутник Hotbird 13E

Таким образом, сама антенна и один из конвертеров в безопасности. настроены . Затем выключите приемник и скрутите кабель центрального конвертера от мультифида к конвертеру, затем снова все включите

Перед вами появляется знакомое меню, только теперь нужно выбрать ⑦ 13 ⑦ и другой действующий транспондер Как и в описанном выше случае, необходимо систематически добиваться отличного приема сигнала Однако здесь нужно не саму антенну, а конвертер с мультифидом Кстати, он может двигаться в любой плоскости: вверх/вниз; справа налево; сзади вперед

Когда вы увидите, что сигнал отличный, затяните винты, но не забудьте проверить поляризацию Сканируйте транспондер и проверьте любой канал, передающий без оплаты, чисто визуально Все ОК?

Мультифид на спутник Amos 4w

Снова выключите все оборудование и поверните кабель в сторону конечного контроллера, как и раньше Затем процедура настройки Повторите с некоторыми изменениями: В меню приемника выберите опцию спутник Амос 4 ⑦ и его рабочая частота.

После настройки мультифида подключите все три конвертера к HDD с помощью коротких кабелей, как показано на прилагаемом рисунке

Мультифидный приемник DISEC

В настройках Приемник, режимы настройки портов Ко на жестком диске С подключен к налогам, поддерживающим настройки портов Ко для настройки налога, который нужно хай (меню диска 1.1 Ма, должен быть установлен следующий номер: Сирия, 2 / Eu и 4,8 E – 1, Hotbird 13E – 2, с Amos 4w — 3) в США. Затем, для автоматического поиска каналов на спутниках, если в результате поиска найдены не все каналы, следует перейти в режим ручного поиска и искать их, вводя параметры отсутствующего транспондера

Рекомендуется ли закрывать диск от дождя или влаги?

Конечно, да, диск — это тоже электронное устройство и работает от электричества, и если внутрь попадет вода, короткого замыкания не избежать Удачи, если он сгорит Просто пакет с изолентой не поможет, а только усугубит ситуацию

Но пластиковая бутылка с отрезанной крышкой — это совсем другое дело, просто и надежно можно придумать бутылку или коробку подходящего размера и закрыть щели силиконом или герметиком.

Современные диски уже продаются в виде комплекта с защитной пластиковой обложкой

Шайба 3

Диск должен быть установлен таким образом, чтобы вода не попала в кабельное соединение, поэтому его следует поднять выше уровня конвертеров

Источник: https://www.cssapemaster.ru/kak-nastroit-sputnik

Top
