Как настроить первый канал На канале НТВ плюс. Как настроить инструменты и каналы нтв плюс

Сегодня мы поговорим о том, как вы можете установить его самостоятельно и настроить Тарелка и спутник оборудование НТВ плюс Своими руками в домашних условиях. См. также подробные инструкции по установке и настройке Комплект спутникового телевидения НТВ+ плюс Наглядная пошаговая схема и с фотографиями.

Спутниковая антенна устанавливается в соответствии с определенными координатами, которые вы найдете в инструкции.

Сборка и установка спутникового телевидения

Чтобы правильно собрать спутниковую антенну, необходима инструкция, которая обычно входит в комплект поставки с оборудованием 10 и 13. Сборка и установка спутникового телевидения подробно описаны с использованием иллюстрированных советов вместе с ключами спутника.

После установки антенны и ее частей необходимо сначала закрепить кронштейн оборудования который часто располагается на южной стороне здания. Прежде чем приступить к креплению кронштейна, проверьте направление антенны и убедитесь в правильности крепления. Рекомендуется устанавливать его так, чтобы его направление не создавало препятствий. Вы также можете установить антенну на специальной стойке, купленной в любом городском хозяйственном магазине.

Перед подключением коаксиального кабеля к приемнику убедитесь, что все винты затянуты после закрепления кронштейнов, и только после этого приступайте к подключению. Все необходимые соединения входят в комплект спутниковой антенны.

Независимый настроить спутниковой антенны, сначала необходимо подключить ресивер к телевизору. После этого необходимо выполнить автоматический поиск каналов । Если вы видите, что две шкалы меняются сами по себе, значит, вы все сделали правильно. Длинный каналы настроятся Самостоятельно.

Чтобы антенна находилась в правом углу квадрата, необходимо установить ее в вертикальной плоскости. Рекомендуется размещать антенну вертикально с небольшим отклонением вверх. Найти направление на спутнике немного сложнее. Лучше всего использовать компас. Это направление также можно сравнить с соседями по спутниковой антенне, если такая возможность существует.

После определения местоположения спутника рекомендуется немного изменить расположение антенны, чтобы улучшить уровень сигнала.

Для того чтобы пользоваться спутниковым телевидением НТВ плюс, необходима регистрация в качестве абонента и пользователя антенны. Зарегистрироваться можно на официальном сайте компании или в центральном офисе.

Без регистрации телевидение недоступно, так как приходится включать заблокированный приемник. Диспетчер сообщает код после оплаты тарифа и регистрации. После этого на экране вашего телевизора появится изображение с логотипом компании. После того как вы правильно выполнили все задания, через некоторое время вы сможете наслаждаться высококачественным телевидением.

Конвертер представляет собой приемное устройство, которое заключено в фокус отраженного сигнала от спутниковой антенны и преобразует этот сигнал в электрический сигнал, после чего он направляется на приемник — ресивер.

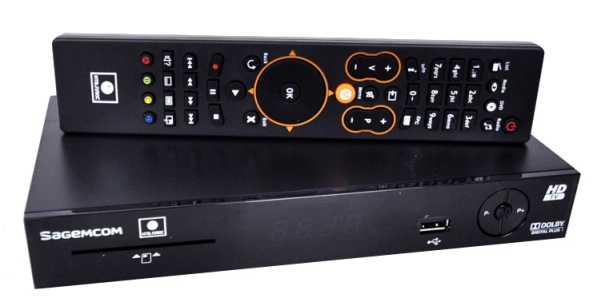

Ресивер — это устройство, которое преобразует входящий сигнал от конвертера в «понятный» сигнал для телевизора. Приемник подключается к телевизору через HDMI, SCART, интерфейс «Тюльпан» и т.д. Зависит от модели ресивера и соединений на телевизоре.

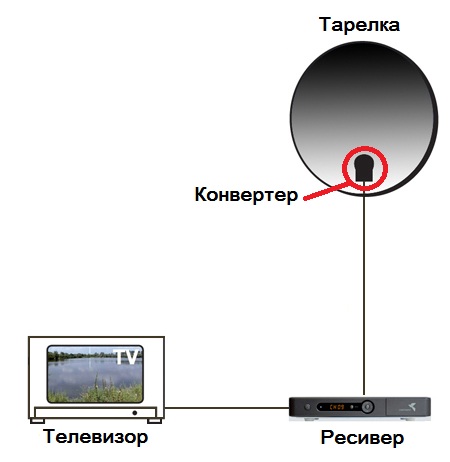

Общая схема показана ниже.

Установка НТВ + тарелка +

Поэтому давайте перейдем от теории к практике. Ниже я опишу, как я установил и настроил НТВ+.

Вы тоже можете присмотреться к установке спутниковой антенны, так как большинство людей используют наклонную или НТВ+. Вы поймете, в какую сторону поворачивать антенну. Если поблизости нет тарелок, поверните тарелку на юг (так как спутник «висит» на экваторе). Обратите внимание, что на пути между направлением на спутник и тарелкой не должно быть деревьев или зданий, так как они не будут отображаться на тарелке.

Далее необходимо проложить коаксиальный кабель от ресивера (где находится телевизор) до конвертера спутниковой тарелки. Если длина кабеля превышает 10 метров, можно приобрести качественный коаксиальный кабель 75 Ом нужной длины.

Затем подключите ресивер к телевизору с помощью кабеля HDMI, SCART или «тюльпан». Затем включите ресивер и выберите AV (соответствующий интерфейс) на телевизоре. Появится меню приемника, выберите в настройках Спутник (напомню, для НТВ+ и для триколора это будет один и тот же спутник), для европейского региона это будет Eutelsat W4 / W7 или Eutelsat 36A / 36b (они были переименованы).

Необходимо придерживаться следующих правил: неторопливая проверка в южном направлении, так как спутник находится почти на юге. Место должно быть выбрано таким образом, чтобы не было серьезных препятствий для передачи сигнала в направлении спутника: Высотные здания, деревья и т.д. Сигнал не проходит через листву деревьев, ветки, оконное стекло и т.д. Не обязательно, чтобы окна вашей квартиры или частного дома выходили строго на юг, важно, чтобы они были видны в одном из окон (для некоторых спутников на юго-западе или юго-востоке). Если южное направление не видно из окон, антенна устанавливается на крыше.

Это определяется местом установки спутниковой антенны, вам поможет сервис dishpointer.

1. найдите на карте строение, где будет установлена спутниковая антенна. 2. с помощью мыши перетащите этикетку на примерное место установки. 3. 3. установите нужную шкалу с помощью кнопок [ + ] / [ — ]. 4. 4. зеленая линия на карте указывает направление антенны. Нтв плюс । 5. Географические данные вашего местоположения (широта и долгота), параметры. для настройки Спутниковую антенну (угол расположения, азимут, поляризация) можно найти в нижней части карты.

Соберите спутниковую антенну (инструкция прилагается). Прикрепите спутниковый конвертер к кронштейну.

Просверлите отверстия под опоры (кронштейны) с помощью перфоратора.

Обратите особое внимание на надежное крепление опоры спутниковой антенны. и настройки тарелки на спутник.

Если стена выполнена из кирпича или бетона, закрепите кронштейн спутниковой антенны с помощью анкеров. Если стена не очень прочная и не выдерживает колебаний спутниковой антенны при сильных порывах ветра, кронштейн укрепляется на шпильках.

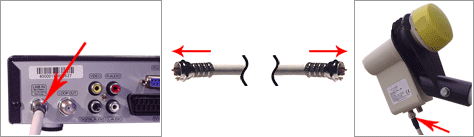

Следующий шаг — подключение коаксиального кабеля к спутниковому конвертеру и спутниковому ресиверу. Нтв плюс .

Обратите особое внимани е-При подключении коаксиального кабеля спутникового ресивера, ресивер должен быть обесточен (отключен от электропитания). В противном случае спутниковый приемник может быть отключен.

Вы можете настроить Спутниковая тарелка с приемником или устройством для настройки Спутниковая антенна Satfener.

Настройка спутниковой антенны Нтв плюс , со спутниковым ресивером.

Вариант 1, с ресивером Humax VAHD-3100s — Подключите ресивер к телевизору — Подключите коаксиальный кабель к спутниковой антенне, к входу LNB в спутниковом ресивере, вставьте смарт-карту НТВ. плюс «Включить приемник в приемнике».

При подключении кабеля к приемнику убедитесь, что приемник отключен от источника питания, иначе приемник может быть поврежден

Перед началом поиска необходимо зайти в пункт меню приемника «Информация о сигнале»».

Для этого нажмите на пульте дистанционного управления: «Меню» — выберите пункт «Настройки» — «Система — «Информация о сигнале (PIN-код 0000) Продолжим к настройке Параболическая антенна

Один человек находится непосредственно у приемника, второй устанавливает спутниковую антенну, связь может поддерживаться через рацию или мобильный телефон

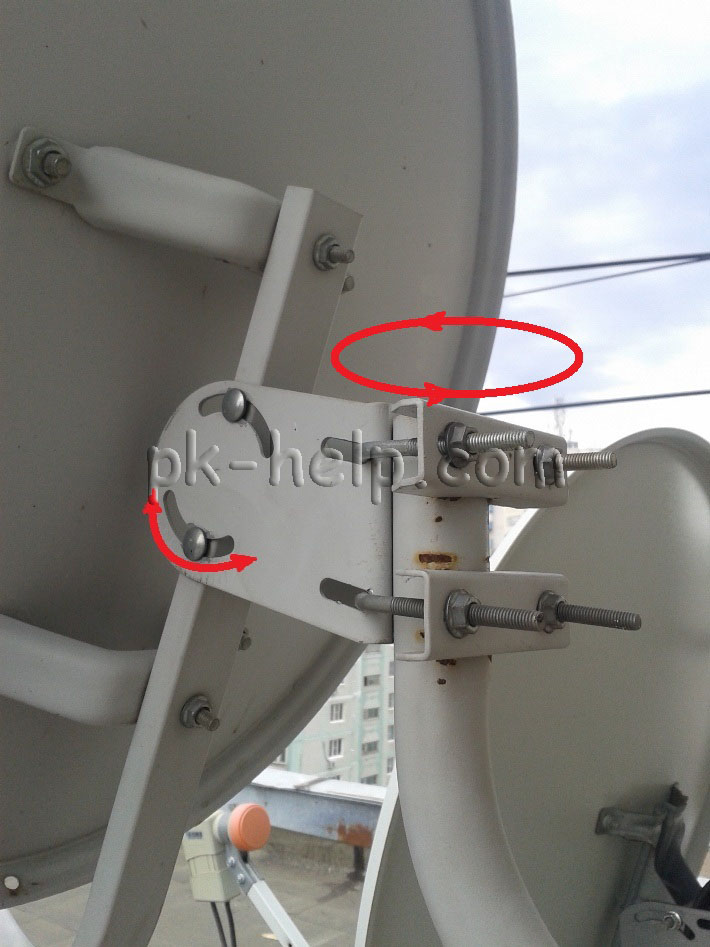

Спутниковая антенна без резких движений, регулируемая вокруг оси (по азимуту) и по вертикали (по углу).

Вам необходимо получить максимально возможный сигнал, вращая антенну небольшими шагами Необходимо настроить антенну на 3-5 мм и зафиксировать ее в каждом положении на 1-2 секунды, чтобы спутниковый приемник успел обработать сигнал со спутника

Когда вы увидите сигнал спутника на шкале приемника, затяните гайки держателя, отвечающего за вращение спутниковой антенны вокруг своей оси Затем настройте антенну так, чтобы достичь максимального значения «качества сигнала» на шкале приемника Затем затяните все крепления на антенне

Обнаружение спутниковых сигналов и настройка антенны Нтв плюс , сатфайндером.

Sitefinder- упрощенный настройку Обнаружение спутниковых антенн и спутниковых сигналов Нтв плюс . Настройка спутниковой антенны с помощью бытового спутникового искателя Эти устройства имеют звуковой сигнал, два светодиода, циферблатный индикатор и настройку чувствительности

Подключите спутниковый искатель коаксиальным кабелем между спутниковым конвертером и приемником на расстоянии 1-1 5 метров от конвертера Подключения спутникового искателя обозначены маркировкой (на задней стороне, кабель (к конвертеру) подключается к разъему » ❶ «, а кабель к спутниковому приемнику подключается к разъему » ❶ «). Нтв плюс .

Все действия с коаксиальным кабелем должны выполняться при выключенном приемнике

Откройте пункт меню спутникового приемника «Информация о сигнале». Нажмите на пульте дистанционного управления:» Меню » — — выберите» Настройки» — «Система -» Информация о сигнале (PIN-код 0000 Поехали. к настройке Параболическая антенна

Выровняйте спутниковую антенну приблизительно Нтв плюс В правильном направлении Настройте стрелку уровня в середине с помощью регулятора чувствительности на спутниковом искателе Медленно перемещайте спутниковую антенну по азимуту влево/вправо и по высоте вверх/вниз Добейтесь самого высокого уровня сигнала на шкале стрелки Обратите внимание, что при затягивании кронштейна спутниковой антенны углы сбиваются, поэтому настройка Антенна продолжает работать до последнего поворота настроечной гайки.

Затем убедитесь, что вы настроились на нужный спутник, активировав функцию автоматического поиска. каналов На ресивере Если спутниковый ресивер просматривал нужные вам телеканалы, вы правильно следовали всем инструкциям и смогли сделать следующее настроить Спутниковая антенна Если сигнал спутника не обнаружен или вы получаете неправильный спутник, настройте антенну, пока спутниковый искатель не покажет вам сигнал нужного спутника

После завершения настройки Выключите приемник и отсоедините устройство от спутниковой антенны.

Если антенна настроена Теперь вы увидите изображение Free каналов Например: Информационные каналы Нтв плюс и т.д.

Далее вам необходимо пройти процедуру активации карты Нтв плюс И регистрация договора Нтв плюс .

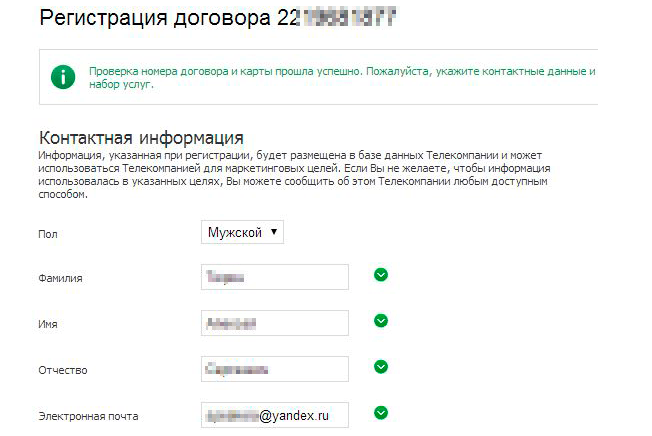

Заполните договор Нтв плюс После графы в форме договора

Напоминаем, что первый бланк договора Нтв плюс (Рукописный оригинал), должен быть отправлен в телевизионную компанию Нтв плюс По почте в течение одного месяца по адресу: 117545, Москва, Воршавское шоссе, дом 125, корпус 1, секция: 10. ОАО «НТВ плюс ».

Монтаж НТВ + антенна

Установите антенну в соответствии с инструкцией по эксплуатации. 2. Закрепите кронштейн антенны на стене. Крепеж (анкерные болты, шпильки, гайки, винты и т.д.) выбирается в зависимости от ветровой нагрузки и материала стены, на которой устанавливается антенна. 3.

3. установите конвертер в кронштейне заглушкой вниз, чтобы предотвратить попадание атмосферных осадков в конвертер. 4. Подключите кабель с F-разъемом* к конвертеру. 5. 5. закрепите кабель на кронштейне держателя конвертера с помощью пластиковых стяжек или изоляционной ленты. 6. F-уплотните всю длину соединения 2 слоями термоусадочной трубки или изоляционной ленты и равномерно нанесите слой силиконового герметика на изоляционную ленту. 7.

Установите антенну на кронштейн. Затяните регулировочную гайку так, чтобы можно было с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях. 8. Закрепите кабель на кронштейне антенны с помощью пластиковой стяжки или изоляционной ленты. Оставьте запас кабеля длиной 1 метр возле антенны и также прикрепите его к кронштейну.

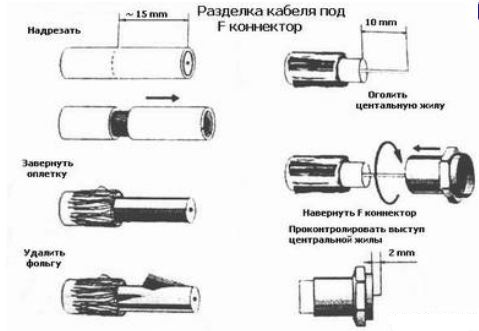

* Порядок установки стандартных F-разъемов спутникового телевидения.

1. снимите верхнюю изоляцию кабеля на 15 мм, не повреждая плетеный экран. 2. поместите экранирующую оплетку вдоль кабеля. Осторожно поместите фольгу с оплетенным экраном. 4. Снимите один слой внутренней изоляции на 10 мм. 5. 5. прикрутите разъем до упора. 6. «Обрежьте» центральный проводник так, чтобы он выступал из штекера не более чем на 2 мм.

3. настройка антенны НТВ+

1. примерно настройте азимут и высоту антенны, ориентируясь на данные, приведенные в таблице для ближайшего города. Азимут можно отрегулировать с помощью компаса. Точно определить угол возвышения сложнее, поскольку угол наклона офсетной антенны зависит от ее конструкции, а в проекте НТВ-плюс используются антенны нескольких производителей. Например, точное вертикальное положение антенны ульяновского завода «Супрал» соответствует углу возвышения 26,5°.

Поэтому в Москве эта антенна может быть установлена вертикально, в Волгограде — с небольшим наклоном назад, а в Санкт-Петербурге — с небольшим наклоном вперед. Эта ситуация может отличаться для антенн других производителей. 2.

Подключите кабель, идущий от конвертера, к цифровому терминалу в соответствии с руководством по эксплуатации цифрового терминала. Отрежьте F-коннектор в соответствии с приведенным выше методом. 3.

Подключите цифровой терминал к телевизору в соответствии с инструкцией по эксплуатации терминала и включите его. 4.

4. цифровой терминал предварительно запрограммирован на каналы В программе: НТВ плюс. Выберите из списка каналов Терминал «открытый» канал (Например, канал Info). 5.

5. добиться появления телевизионной картинки на экране вашего телевизора путем медленного вращения зеркала антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемого места расположения спутника. 6.

6. активируйте пункт «Уровень принимаемого сигнала» в меню вашего терминала. Определите максимальное значение уровня принимаемого сигнала, плавно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях. Обратите внимание, что сила сигнала зависит от погодных условий. При плотной облачности, сильном дожде или снегопаде уровень сигнала может снижаться вплоть до исчезновения изображения. Налипание льда на антенну также значительно ухудшает условия приема. 7.

Затяните регулировочную гайку, контролируя уровень принимаемого сигнала. 8. 8. вставьте карту «НТВ-Плюс» в цифровой терминал в соответствии с инструкцией.

Во избежание повреждения кулачковый модуль должен быть установлен в cavold TV. оборудования । Перед подключением телевизора к сети убедитесь, что cam-модуль полностью вставлен в соответствующий порт (порт PCMCIA) телевизора.

Карта доступа правильно установлена в CAM-модуле — металлические контакты чипа карты доступа были обращены к передней части ТВ-модуля.

Осторожно. После включения телевизора на экране отображается информация об инициализации модуля cam.

Для правильной ориентации карты в модуле обратите внимание на изображение чипа на наклейке ТВ-модуля.

Делаем сброс настроек В телевизоре на заводе. Меню-Поддержка-Самодиагностика-Сброс-Ка.

После перезапуска телевизора заходим в меню канал — Выберите значение антенны» Спутник».

Затем в том же разделе: Спутниковая система берем пароль-0000 — и в появившемся меню нажимаем «Выбор спутника».

Мы снимаем галочки со всех спутников, установленных по умолчанию (если это не работает, необходимо вынуть CAM-модуль из слота и перезагрузить его настройки Повтор), прокрутите список спутников и выберите спутник «user sat».

Делаем своего партнера (ставим перед DAU) и экономим. Кроме того, опция» LNB » должна быть включена в GDL. Так что мы идем в настройки LNB, мы делаем это, как на рисунке ниже, за исключением:

Раздел «Транспондер» — там мы ничего не заполняем, поэтому переходим вручную.

Далее мы пропустим это подменю и перейдем к разделу » настрока Вручную мы смотрим на наш новый спутник и нажимаем кнопку «Сканировать».

В разделе «Транспондер» пусто, выберите «Создать».

Затем выберите необходимые частоты (список ниже), введите соответствующую скорость передачи и выберите тип поляризации (L или R). Нажмите кнопку «Сохранить».

Пакет каналов Этот транспондер оценивается и сохраняется в памяти телевизора.

Кроме того, все повторяется для каждого последующего транспондера. » В меню настройка Вручную нажмите на «Сканировать» в разделе «Транспондер», сделайте следующее с нашими данными и так далее. Все ранее заблокированные и отсканированные транспондеры с настройками и каналами сохраняются.

Список транспортеров НТВ-ПЛЮС:

Каждый выбирает свой путь каналов В цифровом качестве, когда я пришел с выборов:.

Цифровое эфирное телевидение, я не вписывался в толпу, потому что был не тем. каналов .

С кабельным телевидением все сложнее, оператор, предоставляющий телевидение по коаксиальному кабелю без кодирования (префикс не требуется), не обслуживает мой дом, а операторы, предоставляющие телевидение по префиксу, тоже не организованы, поскольку тогда приходилось платить ежемесячно. Плата за добавление телевизора в размере 300 рублей и более, на мой взгляд, дороговата. По этой причине я выбрал спутниковое телевидение. Недостатком этого метода является то, что для его использования первоначально требуется объем около 10 тонн. Купить оборудования । Но всегда можно сэкономить, например, у меня был старый ресивер НТВ+, по акции я обменял его на новый ресивер НТВ+ с доплатой, сразу оговорюсь, что это была временная акция, мне просто повезло встретить. В ходе его реализации. Но акции меняются, и всегда есть возможность приобрести спутниковый комплект. Поэтому мне не пришлось выбирать между спутниковыми операторами, так как у меня был комплект НТВ+ с контрактом и картой. Это просто для того, чтобы установить диск и наслаждаться цифровыми каналами, даже каналами HD-качества.

Немного теории о спутниковом телевидении.

Для тех, кто не знает точно, настройка Atellit. оборудования Позвольте мне объяснить, что комиссия должна внимательно изучить сигнал спутникового вещания. Здесь стоит немного подробнее рассказать о спутниковом телевидении.

Телевизионный сигнал передается с помощью геостационарного спутника, который «висит» над Землей. Если немного углубиться, то спутник вращается в плоскости земного экватора на высоте около 35 000 км от поверхности Земли. Период вращения по этой орбите составляет один день. Это означает, что спутник, движущийся по геостационарной орбите, не меняет своего положения относительно поверхности Земли (он постоянно «висит» в одной и той же точке на экваторе).

Используя спутниковую антенну, мы фокусируем сигнал со спутника в точку, где находится конвертер.

Конвертер — это приемное устройство, которое устанавливается в фокусе отраженного от спутниковой антенны сигнала и преобразует этот сигнал в электрический, после чего он передается на приемник — ресивер.

Ресивер — это устройство, которое преобразует входящий сигнал от конвертера в «понятный» сигнал для телевизора. Приемник подключается к телевизору через HDMI, SCART, интерфейс «Тюльпан» и т.д. Зависит от модели ресивера и соединений на телевизоре.

Общая схема показана ниже.

Установка НТВ + тарелка +

Таким образом, мы переходим от теории к практике. Ниже я опишу, как я установил и настроил НТВ+ (для тех, кто настраивает Триколор, схема подключения такая же).

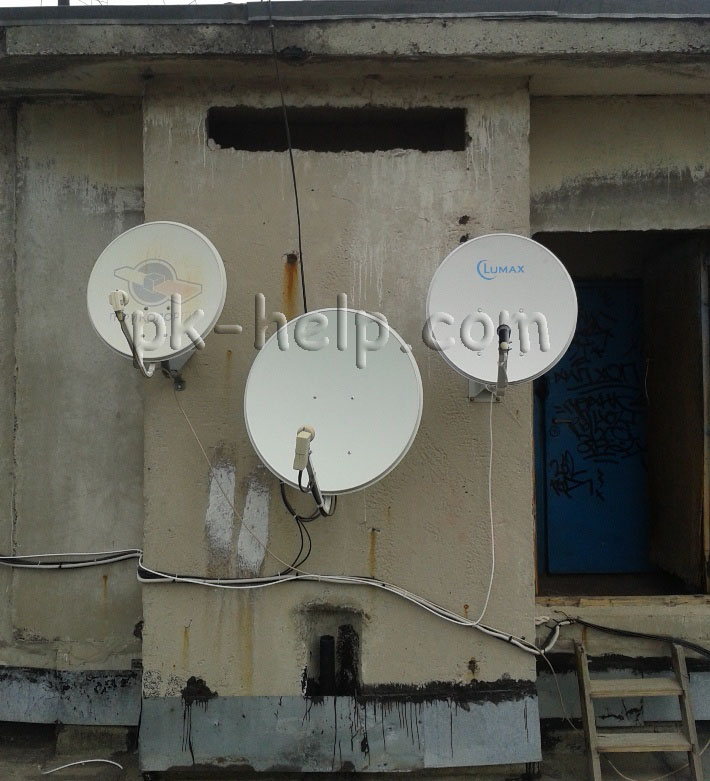

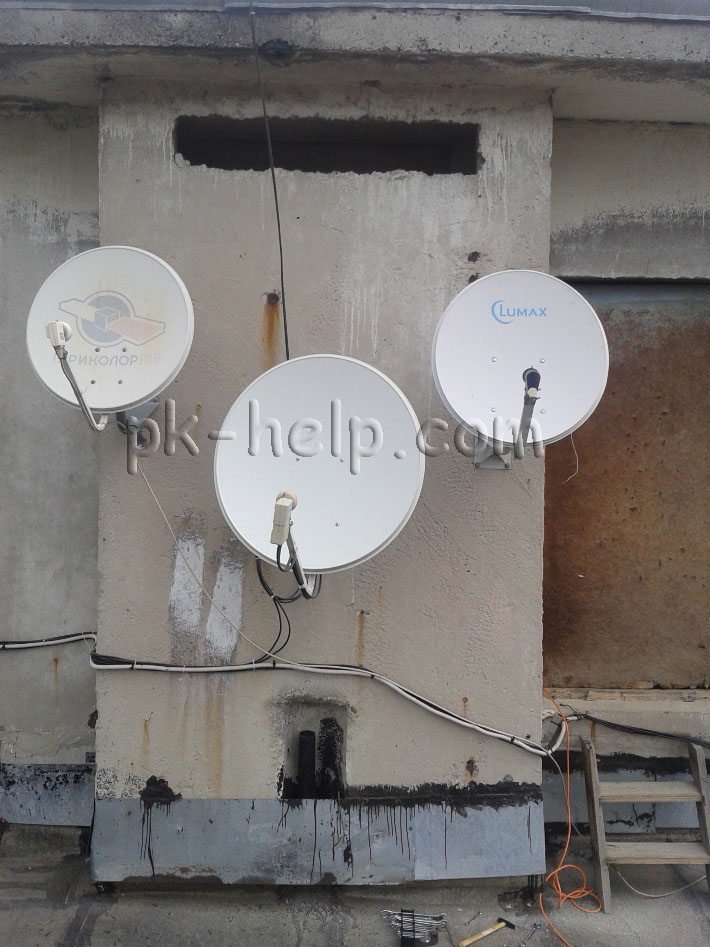

Я забрался на крышу своего дома и увидел следующую картину — висели две спутниковые антенны, подо мной было пространство.

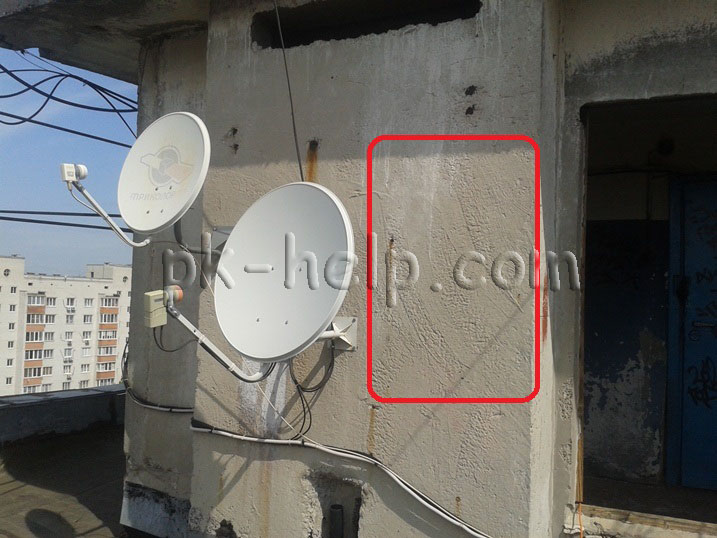

Если вы заметили, что для «Триколора» используется одна антенна (судя по надписи на антенне, хотя это может быть и не так), это хорошо, потому что «Триколор» и НТВ+ транслируются с одного спутника, что означает, что они направлены в одну и ту же точку неба. Отрегулируйте направление соответствующим образом Антенны становятся проще, поскольку образец находится рядом. Вы также можете осмотреться при установке спутниковой антенны, так как большинство людей используют Триколор или НТВ+. Вы поймете, в каком направлении поворачивать антенну. Если поблизости нет тарелки, поверните ее на юг (так как спутник «висит» на экваторе). Обратите внимание, что на пути между направлением на спутник и антенной не должно быть деревьев или зданий. Потому что они не позволяют сигналу достичь тарелки.

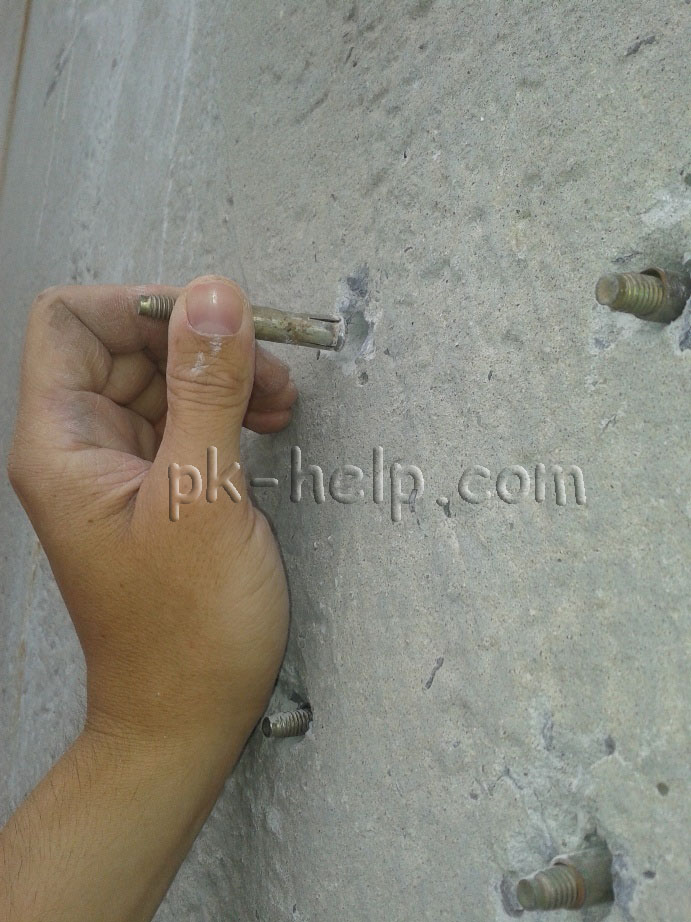

Сначала нужно закрепить кронштейн антенны анкерными болтами (обычно они идут в комплекте с антенной). Для этого закрепите кронштейны на стене, отметьте места, где нужно просверлить отверстия, и просверлите отверстия по глубине и радиусу анкерных болтов с помощью сверла. Затем вставьте туда винты.

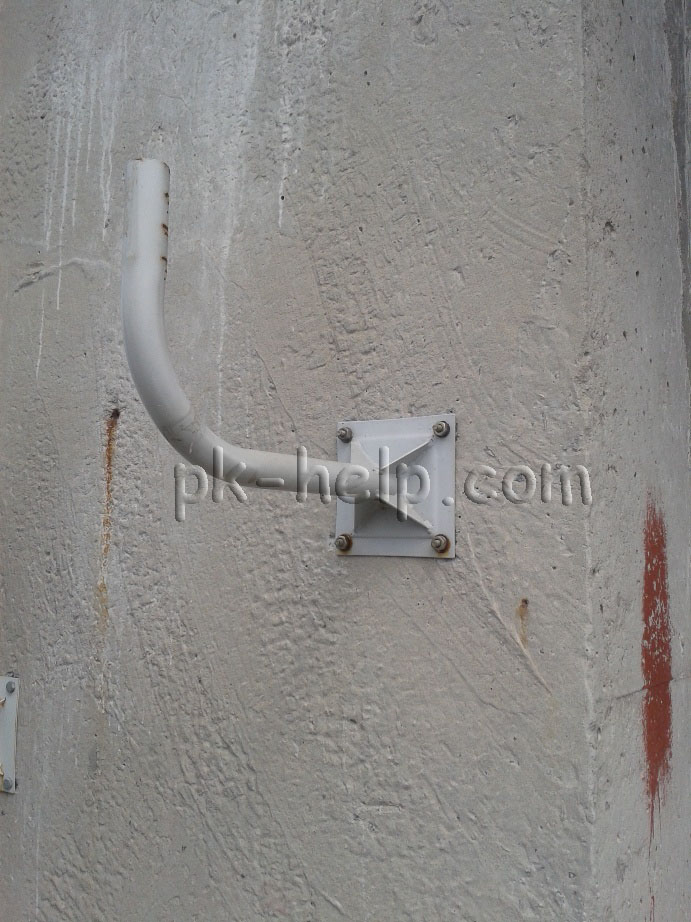

Затем закрепите кронштейн на стене и плотно закрутите его.

Проверьте все действия, чтобы убедиться, что кронштейн затянут и не шатается.

Затем установите пластину и закрепите ее на кронштейне.

Далее необходимо проложить коаксиальный кабель от ресивера (где находится телевизор) до конвертера спутниковой тарелки. Если длина кабеля превышает 10 метров, можно приобрести качественный коаксиальный кабель 75 Ом нужной длины.

Затем подключите ресивер к телевизору с помощью кабеля HDMI, SCART или «тюльпан». Затем включите ресивер и выберите AV (соответствующий интерфейс) на телевизоре. Появится меню приемника, выберите в настройках Спутник (напомню, для НТВ+ и для триколора это будет один и тот же спутник), для европейского региона это будет Eutelsat W4 / W7 или Eutelsat 36A / 36b (они были переименованы).

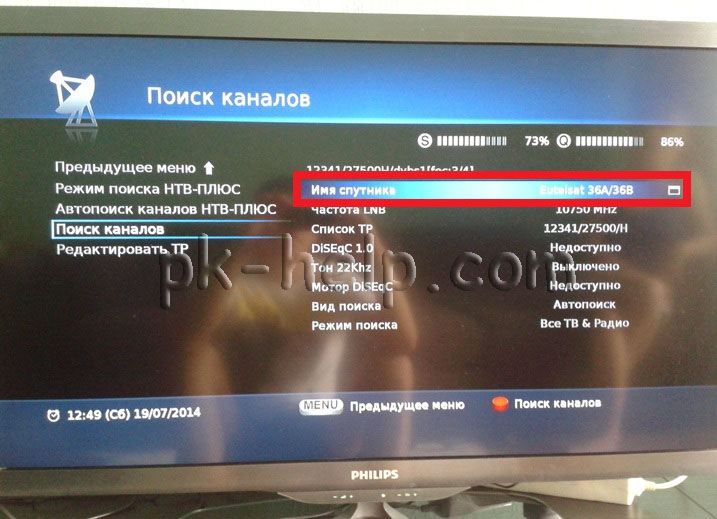

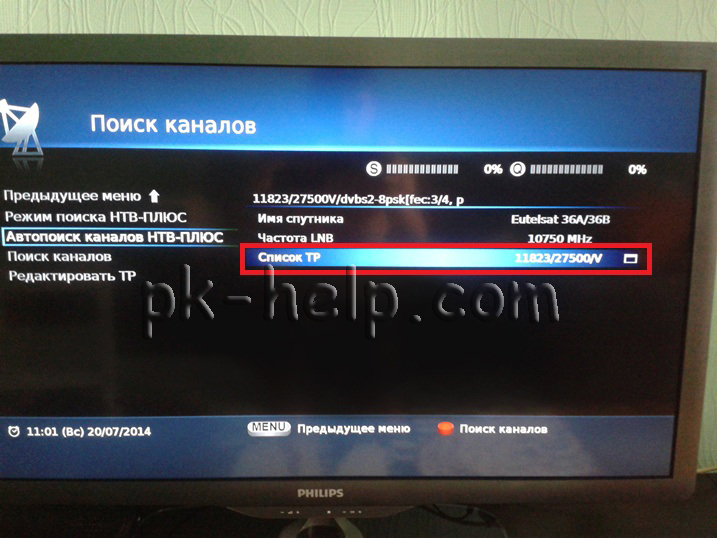

Следующим шагом будет настроить Блюдо исключительно на спутнике. Не использовать дополнительные инструменты, которые помогают настроить каналы То, что стоит больших денег (и ничего, если вы хотите настроить B. Спутниковая антенна для себя), вам понадобится помощник, который будет следить за уровнем сигнала при включенной антенне Для связи можно использовать мобильный телефон

Для получения хорошего сигнала необходимо согнуть тарелку на один миллиметр Антенна вращается не только по горизонтали, но и по вертикали, не забывайте об этом

В итоге я настроил ④ Тарелка с + (Я решил заранее.

Мне удалось получить сигнал более 70 процентов, было облачно, поэтому результат был не лучше. настройки антенны, я быстро настроил каналы Использовал автоматический поиск и был очень доволен, но когда я включил HD канал Передо мной появился знак «нет сигнала».

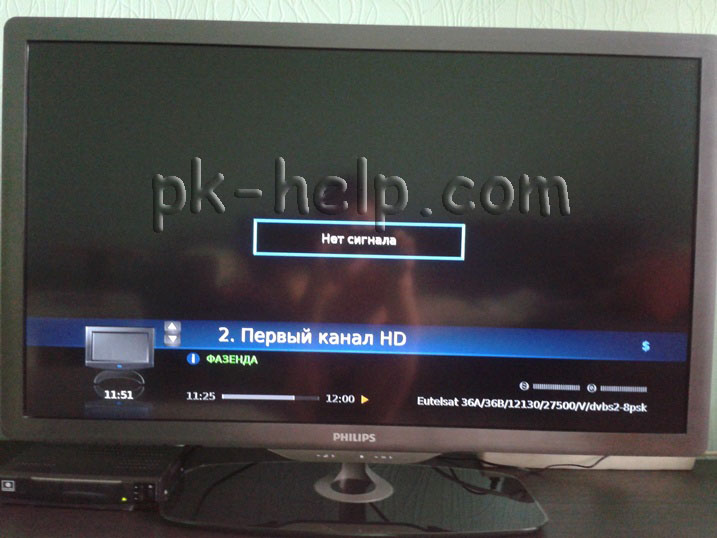

Как так?! все каналы Работает нормально, и все ④SCRIPTED «нет сигнала».

Я решил повернуть антенну еще немного, чтобы хотя бы получить уровень сигнала (как вы можете видеть на фотографии ниже, уровень сигнала составляет HD каналов — 0%)। Для этого я выбрал список TR в мен ю-11823/27500/V (он отвечает за часть. HD каналов ).

Я забрался на крышу и медленно начал снова включать антенну, мой помощник оставался возле телевизора и говорил уровень сигнала буквально через 10-15 минут, у меня получилось настроить каналы ⑦ Они показали уровень сигнала около 73%, что я уже мог видеть. каналы В HD-качестве, остальное каналы Также лучше всего выступили

Итог всей этой истории: не верьте тем, кто говорит, что только специалисты с особыми оборудованием могут установить и настроить Спутниковое телевидение Это может сделать почти каждый

1. выберите желаемый диаметр спутниковой антенны в зависимости от места установки, диаметр антенны может варьироваться от 0,6 до 0,9 м, в зависимости от места проживания для Нижнего Новгорода и области достаточно тарелки с радиусом 60 см нтв плюс .

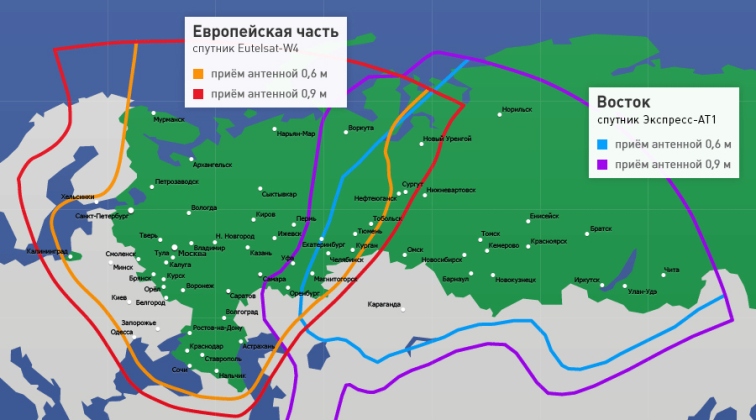

Lifestyle4 — ❶ подробная карта покрытия спутника находится здесь:

2. настройте антенну на спутник Bodybuy4-Bodybuy.

Примечание: 1. Спутниковая антенна должна быть очень точно направлена на спутник Приблизительное направление спутника «Eutelsat Goodwid4- ④» в средней зоне для отображения. нтв плюс На юго-западе 2. Между антенной и предполагаемым положением спутника не должно быть никаких препятствий В радиусе 20 метров не должно быть деревьев, домов и других объектов Пример конкретных вариантов ограничений

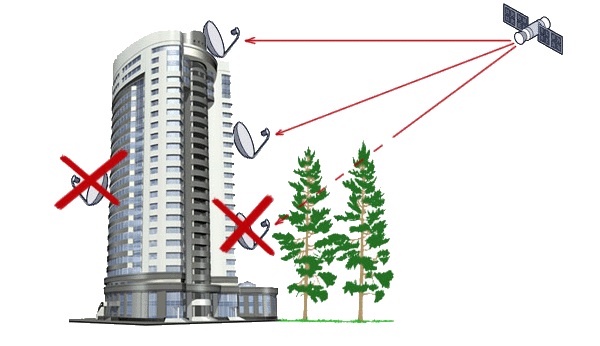

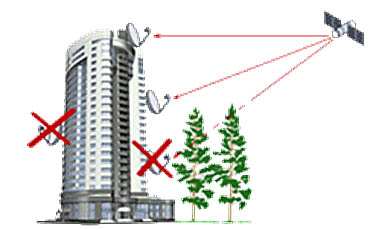

3. блюдо следует размещать на открытом пространстве только в том случае, если вы планируете просматривать нтв плюс На балконе или чердаке установить зеркальную антенну невозможно Сначала нужно решить, в какую сторону нужно направить зеркало антенны Для этого нам нужны 3 параметра: значение азимута, доступное нам без учета магнитного склонения (так как магнитное склонение учитывается на карте), значение угла возвышения, угол поворота конвертера .

Для Нижнего Новгорода и области эти значения составляют: — значение азимута 190 ④ — значение угла возвышения 26 ④ — угол поворота конвертера около 5 ④.30 \.

Чтобы не потерять найденное направление, стоит установить для себя ориентир, который мы предлагаем в двух вариантах:

Определение ориентира с помощью компаса

1. мы идем по улице и берем с собой компас. 2. возвращаемся к зданию на юго-западной стороне участка, где вы планируете установку. 3. определяем направление на север с помощью компаса (т.е. когда красная игла компаса на циферблате показывает 0°). 4. закрываем значения азимута, для Нижнего Новгорода и области он составляет около 190°. 5. визуально выбрать и запомнить ориентир, например, здание или дерево (полученное направление — это направление Eutelsat W4-Eutelsat Sesat).

Определение руководящих принципов по карте

1. для определения точного направления на спутник берем карту населенного пункта (например, распечатанную поисковыми системами интернета) 2. обращаем внимание на объект, где планируется установка антенны. 3. определяем направление на север на основе карты. 4. размещаем транспортер на карте так, чтобы ноль был направлен на север. Отмечаем 190° на карте — это направление на спутник Eutelsat W4-Eutelsat Sesat. 5. в полученном направлении спутника Eutelsat W4-Eutelsat Sesat мы отмечаем для себя путеводитель.

Монтаж тарелки для NTV-Plus диаметром 60 см.

Выберите место для установки держателя антенны на здании с видом на достопримечательность.

Для установки мы берем с собой: — перфоратор или дрель для сверления отверстий в местах крепления кронштейна антенны; — анкерные болты, шурупы или сквозные шпильки для крепления кронштейна антенны к стене; — остров и острый нож для резки кабеля; — гаечный ключ (от 10 мм до 22 мм) или разводной ключ; — карандаш или фломастер для прикрепления этикеток к монтажной пластине; — гаечный ключ для фиксации

Вы можете закрепить кронштейн анкерными болтами, шурупами или шпильками для обеспечения наибольшей прочности при возможных штормовых и ветровых нагрузках. Участок трубы, к которому крепится антенна, должен быть строго вертикальным.

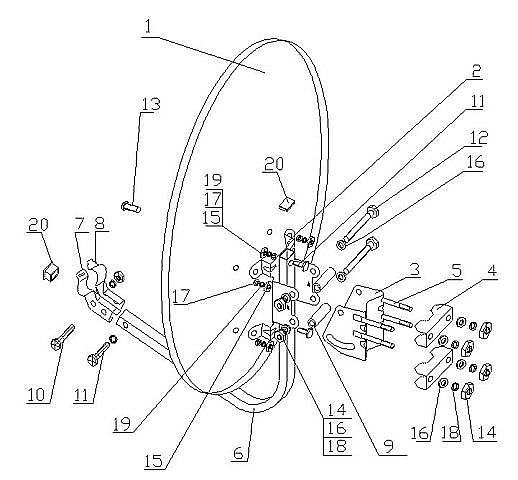

Собираем спутниковую антенну по прилагаемой схеме для просмотра. нтв плюс

Конвертер установлен в кронштейне на антенне антенного зеркала на антенне «головы», надежно закреплен, с учетом требуемого угла поворота по часовой стрелке для Нижнего Новгорода 5°30\. Для удобства настройки Наклон преобразователя, на корпусе которого, как правило, имеется шкала с нулевой отметкой и отметками через 5*. Установите антенну на кронштейн. Затяните регулировочную гайку так, чтобы антенну можно было перемещать попеременно в вертикальном и горизонтальном направлениях с небольшим усилием.

Начните с разделки кабеля и удалите внешнюю изоляцию на расстоянии 15 мм от края. Удалите 10 мм диэлектрика с фольгой, не повредив центральную жилу. Согните оставшуюся экранирующую фольгу кабеля. Намотайте F-коннектор на кабель до появления центральной вены.

Подключите кабель к конвертеру и присоедините другой конец кабеля к спутниковому ресиверу. Подключение кабеля к приемнику осуществляется только при отключенном от сети 220 вольт приемнике.

Осторожно. Если антенна является самой высокой точкой здания, велика вероятность попадания в нее молнии, поэтому необходимо позаботиться о заземлении и молниеотводах. Проникновение электричества в антенну может привести к выведению всего комплекса из оборудования Выход из строя или травма. При установке антенн на балконах, лоджиях и стенах зданий, которые уже заземлены, дополнительное заземление не требуется. Если антенна установлена на холмах, коттеджах, дачах и громоотводах, необходимо обратиться в строительную организацию для устройства соответствующего громоотвода.

Подключение к телевизору и настройка ресивера

Включите телевизор и установите его в режим приема видеосигнала через видеовход, к которому подключен приемник для просмотра нтв плюс । Включите приемник После включения приемника на экране телевизора отобразится процесс инициализации приемника Если приемник не был настроен ранее, после завершения инициализации на экране появится главное меню Вставьте смарт-карту в слот приемника, убедитесь, что спутник Eutelsat W4-Eutelsat sesat включен в список спутников вашего приемника, если нет, введите данные вручную

Необходимые данные для настройки При подключении приемника первый один раз, на экране телевизора появится раздел «Установка языка» — нажимаем «Далее». Появится раздел «Настройки AV выхода»; При необходимости изменяем настройки , Если нет: нажмите «Далее».

Сначала удаляем все каналы : Меню — настройка — организация каналов Организация сети — удалить все сети

Поиск каналов : Меню- настройка -поиск каналов — настройка Антенны (контакт по умолчанию 0000) — ❶ 4 выбор частоты наложения 10750 — OK.

Установка телевизионного модуля NTV plus

ТВ-модуль должен быть установлен в кавалькаду телевизора, чтобы избежать его повреждения оборудования । Перед включением телевизора убедитесь, что ТВ-модуль полностью вставлен в соответствующий ТВ-разъем и что карта правильно установлена в ТВ-модуле

При включении телевизора на экране отображается информация об инициализации телевизионного модуля

* Сначала вставьте ТВ-модуль в разъем + порт телевизора (bodybuy-BODYBUY).

— Оаторожно всжж ь эту карточч в тв-модуль так, чтобы металические контн чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл.

Для правильной ориентации карты в модуле обратите внимание на изображение чипа на наклейке ТВ-модуля.

Обратитесь в службу поддержки или в офисы продаж НТВ-плюс по поводу совместимости вашей карты с ТВ-модулем

· Включите и настройте ТВ и поиск для приема сигналов НТВ-плюс со спутника или через кабельную сеть каналов .

Для получения дополнительной информации об установке ТВ-модуля на телевизор, подключении телевизора к спутниковой антенне или кабельной сети, поиске и организации каналов Связаться с TV Guide

Для Западной зоны (микрофлюидная (микрофлюидная (микрофлюидная) 36/36/4/7)): *

Для настройки Прием спутникового сигнала НТВ-плюс Используйте следующие параметры транспондера:

Для западной зоны (микрофлюидическая (микрофлюидическая (микрофлюидическая) 36/36/4/7)):

*** L (H): круговой влево (горизонтальный).

Для региона «Восток» (спутники Bodybuy-1 Bodybuy / Bonum-1):

* Параметры настройки Дано 16/08/2013

** R (v): Круговой правый (вертикальный)

После этого напутствия скажу одно, модуль надо вставить в замкнутую систему телевидения Да, мы будем принимать частоты транспондеров отсюда по сигналам, по сигналам «Запада» или «Востока».»

Однако могут возникнуть проблемы, когда телевизор не видит модуль «условного доступа ❶ + собственный», то есть не распознает модуль ④ + ❶ Для этого у службы поддержки Samsung Electronis есть очень ценная рекомендация, вот она:

Чтобы определить карту, попробуйте выполнить следующие действия:

1. отключите антенный кабель и модуль от телевизора при выключенном телевизоре.

2. включите телевизор при подаче сигнала

3. установите автоматическое время в меню телевизора (menu-system-clock-hours-broadcast-clock)

4. Нажмите на пульте управления Mute -> 2 -> 4 -> 7 ->Отжать (довольно быстро, я это делаю с 5-го числа, появляется синий знак с надписью » ciplus storage test»).

5. если на экране «CIPLUS Storage Test» появится сообщение, подключите CAM-модуль и дождитесь его идентификации. (Да, добавлю от себя, мы подключаем cam-модуль к выключенному телевизору! Я не знаю, почему поддержка Samsung Electronis не написала об этом явно).

Включаем телевизор в режиме TV, и я не знаю, сколько времени это займет, через 3-5 минут я получил сообщение об идентификации модуля cam.

Как понять, что все прошло хорошо? Переходим в режим TV в меню System General User Interface. Вкладка «Общий интерфейс» должна быть активна! Вы можете посетить эту вкладку и увидеть общее развитие того, что там находится!

Однако иногда нет необходимости следовать приведенным выше инструкциям! Модуль CI + CAM был вставлен в выключенный телевизор, телевизор был включен, модуль CI + CAM был распознан практически сразу. Но когда «Танцы с бубнами» начались, мы следуем вышеуказанным инструкциям!

Итак, мы установили модуль cam, теперь пришло время настроить спутник каналы ! Давайте начнем с меню. канал — Антенны — Выберите значение «Спутник».

В появившемся меню перейдите на вкладку «Выбрать спутник».

Уберите галочки со всех спутников, установленных по умолчанию. Переходим в конец списка и выбираем «USER sat1», это будет наш спутник, на котором мы все настроим.

«LNB power» — оставьте галочку на «on».

Переходим на вкладку «Настройки LNB», «LNB нижнего поколения» и «Верхний Zen». Там ничего не меняется, кроме «LNB». Установите значение в этих вкладках на 10750. выдох)))!

Здесь мы выбираем наш отображаемый спутник «USER sat1» и нажимаем на вкладку «Scan».

Мы видим следующее меню:

Перейдите на вкладку «Транспондер» и введите частоту и скорость транспондера из таблицы выше. Для НТВ+Восток будет 6 транспондеров, которые мы будем добавлять в эту вкладку по очереди. Везде полярность «вертикальная / правая (V / R)» (получается, что мы повторяем этот процесс 6 раз с разными частотами транспондера).

Вот и все! Когда мы подключим все транспондеры, мы получим полный список каналов НТВ+ Восток.

Время шло, на мою почту приходило много писем, люди делились своим опытом о том, как что-то работает с настройкой НТВ+.

Кирилл Сысоев подробно описал, как он это сделал настроить НТВ+ на телевизоре Samsung UE40ES6540S.

Он был единственным, кто создал «НТВ+ Запад», но это ничего не меняет, за исключением. настроек транспондеров.

Вот почему я представляю их статью целиком, потому что они сами владеют «процессом». настройки Прошло немного по-другому.

И это, безусловно, будет полезно для них. Для кого мой метод не сработал.

Мне пришлось многое пережить, прежде чем все наладилось. К сожалению, большую часть информации я нашел на сторонних сайтах и форумах, почему-то найти полную информацию здесь не получилось. Чтобы исправить это, я делюсь с вами. Следовательно.

С чего все начинается? Вам необходимо зарегистрировать договор с НТВ. Дилеры делают это (насколько я знаю), я сделал это на сайте НТВ. Пожалуйста, заполните все внимательно. В личном кабинете вы должны были написать: подключено!

После установки модуля в телевизор. Когда вы вставите модуль в Samsung (далее — TV -), он должен его увидеть (сработать), иначе он не будет работать. Здесь первый подводный камень. На случай, если этого не произошло, у поддержки Samsung есть рекомендация: Для идентификации карты попробуйте произвести следующее: 1. Отключите от ТВ антенный кабель (у меня получилось и без этого) и САМ-модуль при выключенном ТВ. 2. Включите телевизор на источник сигнала TV. 3. В меню ТВ установите автоматическое время (Меню-Система-Время-Часы-Режим часов-Авто) 4. Нажмите на пульте управления Mute -> 2 -> 4 -> 7 ->Вон. । (Я подключил cam-модуль к телевизору (иначе он не работал), хотя он рекомендует выключить большинство волков). Проходит совсем немного времени, и появляется сообщение об идентификации модуля кулачка. Как мы можем понять, что все прошло хорошо? Переходим в режим ТВ в системе меню плюс интерфейс. Вкладка «Общий пользовательский интерфейс» должна быть активна! Выключите телевизор и вставьте карту NTV в модуль. Телевизор включен в стоимость, он должен увидеть модуль (возможно не сразу)!

Итак, мы установили CAM-модуль, теперь пришло время настроить спутник каналы ! Заходим в меню- канал — Антенна Земля выберите «Спутник». Далее в этом разделе (меню) канал — Sat. system) мы спускаемся вниз, » Satellite. Перейдите в раздел «Система» и введите пароль «0000». В появившемся меню переходим на вкладку «Выбор спутника». Мы снимаем галочки со всех спутников, которые установлены по умолчанию. Переходим в конец списка и выбираем «User SAT1», это будет наш партнер, для которого мы все настроим. «Мощность LNB» — опускаем вкладку «Настройки LNB» в этих вкладках до значения 10750. LNB» и «Верхние гены». Для «LNB» оставьте флажок «VKL» установленным ½ заливки. Выходим и переходим на вкладку «Ручные настройки». Здесь мы выбираем наш спутник «User SAT1» и нажимаем на вкладку «Scan». Нажмите на вкладку «Транспондер» и введите частоту и скорость (27500) из таблицы, связанной с http://www. lyngsat. com/eutelsat-36a-36b. html, представленный. Находим в таблице NTV Plus и записываем данные из таблицы. Для НТВ+ это: Частота 11785 Скорость (27500) рядом с цифрами (11785) «R» означает «правильно». Конечно, это «L» — «left» — полярность. Мы будем постоянно добавлять все это на эту вкладку. Мы «верт./прав. (v/r)» пишет полярность в соответствии с буквами. Затем нажмите на «Сохранить» и «Поиск». Появиться каналы । Этот процесс необходимо повторять, вводя данные из таблицы, пока не будет получено следующее. все каналы В: НТВ+ Запад. Все найдено каналы Телевидение спасет.

Другой способ найти каналы — Автоматический поиск. Для этого сначала выберите спутник eutelsatw4/W7 36E. Я нашел первый вариант для себя все каналы НТВ, в отличие от других.

Комментарий. Если на вашем личном счету на сайте НТВ+ достаточно денег, чтобы оплатить кабельное телевидение за несколько месяцев, вам доступны некоторые платные каналы В течение 7 дней.

С независимой установкой оборудования НТВ плюс , в первую На очереди должна быть качественная установка и монтаж технического оборудования.

1. следует помнить, что оператор спутникового телевидения. НТВ плюс Существует множество различных производителей панелей, и именно от них зависит точный угол направленности самой телевизионной панели (от 17 до 38 градусов).

Тарелка также должна быть обращена на юг, поскольку сами спутники НТВ расположены над экватором. Для обеспечения точности рекомендуется использовать компасы.

2. чтобы качество изображения было отличным, необходимо установить антенну таким образом, чтобы различные высотные здания, деревья, сооружения и т.д. не мешали приему телевизионного сигнала.

3. к установке креплений следует подходить с максимальной ответственностью. Качество сигнала также зависит от силы установки.

В противном случае со временем пластина может повернуться или осесть, угол направления изменится, что непременно повлияет на уровень телевизионного сигнала.

4. кабель должен быть прочным и гибким в погодных условиях.

Важно! Обязательно свяжитесь с оператором НТВ плюс Перед самостоятельной установкой технических компонентов.

После установки оборудования необходимо произвести настройку сама антенна (спутниковая тарелка):

  • Во-первых, переменный кабель должен быть включен в приемник. Приемник сигнала подключен к телевизору;

Комментарий. Для правильной работы оборудования во избежание поломки или некачественной работы внимательно прочитайте инструкции по монтажу и эксплуатации!

  • Небольшое зеркало, установленное на тарелке, необходимо осторожно вращать (вправо / влево / вверх / вниз), чтобы определить точное направление на спутник.
  • В этом случае необходимо наблюдать за изменениями на экране телевизора. Манипуляции должны быть выполнены до вывода изображения на экран;
  • Если бы можно было исправить внешний вид изображения во время приема. оборудовании Необходимо активировать функцию «Уровень приема сигнала». Чем выше значение шкалы определения сигнала, тем лучше изображение.

Регистрация оборудования

Подробнее настроек Вам необходимо зарегистрироваться на официальном ресурсе оператора. НТВ плюс .

Это необходимо сделать для регистрации карт доступа и модулей CL.

Модуль CL — это устройство, позволяющее абоненту получить доступ к закрытым программам телевизионного оператора через специальное отверстие в телевизоре и декодирующее устройство (карту доступа).

После регистрации и активации по электронной почте в личном кабинете пользователя активируется такая услуга, как «регистрация договора».

После регистрации карта доступа автоматически активируется в течение дня.

Настройка приемника

Если вы установите свой оборудование и тарелку НТВ плюс , то при использовании стандартного настроек Ресивер, рекомендованный для пользователей спутникового телевидения НТВ, настройка Приемник необходимых параметров будет осуществляться автоматически.

Выключите и снова включите кнопку панели управления.

Если автоматическая настройка Это не сделано, попробуйте отключить терминал от источника питания и повторите манипуляцию при повторном подключении к сети.

Если вы будете следовать вышеуказанным рекомендациям, автоматически настройка Не получится, вы должны уйти все настройки Как и при заводской установке, после чего приемник начинает повторять автоматический поиск настроек каналов Оператор телевидения НТВ плюс .

Не забудьте проверить уровень шкалы приема сигнала, возможно, проблема находится на низкой частоте.

Настройка каналов НТВ плюс

Настройка каналов В этом случае он может работать как в автоматическом, так и в ручном режиме настроек .

Автоматизируйте настройку каналов Если в меню выбрать «автоматическая установка». каналов ».

Если вы правильно установили оборудование , все каналы настроятся На всей машине без его участия в течение нескольких минут.

Поиск каналов Более трудоемкий ручной процесс:

1. требуется перезагрузка настройки Перед заводской установкой, после чего необходимо выбрать настройку в пункте меню, а затем установку по умолчанию.

После выбора этого пункта выберите канал и антенну, затем установите спутник.

2. Приемное оборудование Требуется пароль, который в случае заводской установки настроек Четыре равно нулю («0000»).

Если вы могли изменить это числовое значение, введите свой вариант. 3.

3. в появившемся окне вы увидите список разрешенных спутников.

Необходимо убрать «галочки» напротив каждого из них, оставив только Eutelsat W4 36E. Если по какой-то причине функция недоступна, необходимо извлечь карту доступа из устройства.

4. вы должны внедрить настройку наиболее часто принимаемое устройство (транспондер) в соответствии со следующими параметрами: 12130 «R», нижний уровень LNB должен быть «0», а верхний уровень должен быть «10750».

5. итак, после замены всего вышеперечисленного. настроек в ручном режиме настройки , необходимо выбрать прием, рекомендованный устройством. оборудование и задать цель

Поиск в сети. Возможно, в этом режиме настройка каналов Это займет много времени, но все каналы В пакет, конечно же, входят настроены как подобает.

Настройка телевизоров Samsung и LG

Модуль камеры часто автоматически включается в модели телевизоров этих компаний.

Модуль cam или модуль условного доступа — это встроенное в телевизор декодирующее устройство, позволяющее принимать телевизионный сигнал закрытого доступа.

Инструкция настройки телевизора Samsung:

1. С помощью пульта дистанционного управления необходимо перейти в меню настроек телевизора и выбрать пункт «Трансляция». 3.

3. Далее перейдите в раздел настроек LNB (конвертер LNB принимает спутниковые сигналы и преобразует их в низкочастотные сигналы) и выберите один из ресиверов, рекомендованных устройством. Вы должны выключить режим DISEQC, и звук будет 22 кГц. Нижний уровень LNB должен быть «9750», а верхний — «10750». 6.

6. из списка спутниковых антенн снова выбираем Eutelsat W4 36E, а из списка транспондеров выбираем тот, который отображается под номером 11900 (v/r) 27500, после чего соглашаемся на защиту настроек .

7. выберите «Поиск сети».

9. через пункт меню «Сортировка» вы можете назначить каналам различные категории назначения, например, Новости каналы , дети, развлечения и т.д. настройка Телевизоры Samsung считаются сертифицированными.

Инструкция настройки телевизора LG:

1. с помощью пульта дистанционного управления вы должны перейти в настройки TV и выберите там пункт «Broadcast». 2.

2. будет возобновлен список спутниковых антенн, среди которых необходимо выбрать Eutelsat W4 36E. И снова настройки лучше сохранить.

3. Затем перейдите в раздел настроек LNB и выберите приемник, рекомендованный устройством. Вы должны выключить режим DISEQC, а тон составляет 22 кГц. Нижний уровень LNB должен быть «9750», а верхний — «10750». 4.

Дважды нажмите клавишу Return на панели управления. 6.

6. из списка спутниковых антенн снова выбираем Eutelsat W4 36E, а из списка транспондеров выбираем тот, который отображается под номером 12322 (R) 27500, после чего соглашаемся на защиту настроек .

7. выберите «Поиск сети».

8. в меню снова находим программу и изменения в ней. каналов । Если вам нужно назначить. каналу определенное число, мы делаем это с помощью функции «Изменить число».

9. через пункт меню «Сортировка» мы также можем разделить каналы По теме.

  • Pixlr-бесплатная онлайн фотография на русском языке и удобные онлайн фоторедакторы PIXLR-O-MATIC и PIXLD ExpressPixlr-бесплатная онлайн-фотография на русском языке, а также простые онлайн-программы редактирования изображений PIXLR-O-MATIC и PIXLD Express.
  • Pixlr-бесплатная онлайн фотография на русском языке и удобные онлайн фоторедакторы PIXLR-O-MATIC и PIXLD ExpressPixlr-бесплатная онлайн-фотография на русском языке, а также простые онлайн-программы редактирования изображений PIXLR-O-MATIC и PIXLD Express.
  • Лучшие навигаторы для iPhone: тест и обзорыЛучшие навигаторы для iPhone: тест и обзоры
  • Лучшие навигаторы для iPhone - чем пользоваться в нашем регионеЛучшие навигаторы для iPhone — чем пользоваться в нашем регионе

Источник: https://www.cssapemaster.ru/kak-nastroit-pervyj-kanal-na-kanale-ntv-pljus-kak

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT | Как настроить что угодно, лучшие инструкции
