Инструкция по настройке реле давления воды

Количество насосных станций и колодцев в повседневной жизни огромно, Многие владельцы устанавливают их сами и обслуживают их Для запуска и остановки насосов используются реле давления воды.

Первичные настройки у реле давления Вода не всегда подходит для владельцев Давайте обсудим, как преобразуется блок управления

Первичные показатели

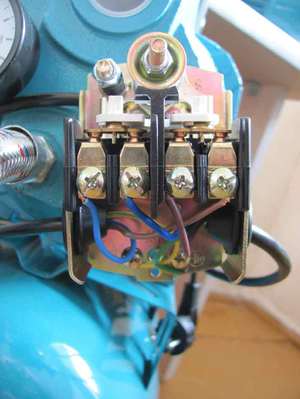

Изображение18707-2

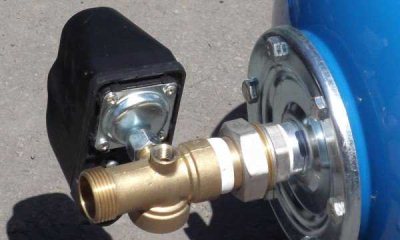

Блок сразу крепится к насосу Для погружного насоса вы должны выбрать его самостоятельно, но в любом случае блок уже адаптирован к конструкции

Многие из них имеют следующее настройки Запуск и остановка: 1,5-3,0 среды, но некоторые модели могут иметь меньшие значения

Нижний предел запуска не менее 1,0 раза, верхний предел стопы более 1,2- 1,5 раза В инструкции На станции нижняя установка пуска может обозначаться как P или PH

Это значение может изменить разницу между нижним и верхним пределами работы, так как этот показатель также регулируется

Когда следует перенастроить автоматизацию?

Существует несколько причин, по которым насос может не обеспечить требуемое значение Перечислим кратко наиболее распространенные из них:

  • Агрегат работает на большой глубине всасывания, не может достичь подачи воды с требуемым усилием;
  • Износ крыльчатки насоса, неспособность удерживать воду с нужной силой;
  • Уплотнение сальника, увеличивает износ утечек воздуха;
  • Необходимость подачи воды под большим давлением в многоэтажном здании или высокоуровневом накопительном резервуаре;
  • Механизм потребления воды требует больше давление .

В этих и подобных случаях необходимо изменить указанные на заводе настройки

Подготовка к процедуре

Перед проведением регулировок необходимо устранить возможные проблемы, которые могут повлиять на работу насосной станции, а также принять регламентные меры по обслуживанию насоса и накопительного резервуара

Проверьте давление воздуха в расширенной воздушной камере Оно должно быть накачано следующим образом же давлением Или до 10% слабее, как установлено для запуска насоса, когда нижний давление Затем подкачать в ходе регулирования, учитывая новое значение

Закачивайте воздух в расширитель при отсутствии давления В водопроводе Почему насос должен обесточиваться и заливать воду через любой вентиль, не закрывая вентиль? проверьте, какое усилие нагнетается в расширитель и насос с учетом нового значения при добавлении воздуха из водопровода, Часть воды забирается — Это допустимо Можно качать любым автомобильным насосом

Полное техническое обслуживание станции и делайте это правильно давление Воздух в разгибателе, можно приступать к перестройке регулировки

Какие свойства должны быть изменены?

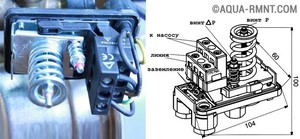

Изображение18707-3

Простой блок управления имеет два изменяемых свойства:

  1. Первая, давление Запуск насоса (p), это нижний предел, при котором запускается насос.
  2. Во-вторых, это дельта ( ⑦ ). давления Между начальной точкой и верхним пределом, при котором насос останавливается.

Следует отметить особенность всех механических реле, если вы восстанавливаете нижний предел запуска, верхний предел также будет восстановлен до того же значения Вот пример, при 1,5 атмосферах запуска и 3,0 остановки, увеличение мощности насоса до 2,0 ⑦ От верхнего останова увеличивается до 3,5 увеличение

Однако, когда дельта восстанавливается ( ⑦ ). давление Когда насос выключен, мощность для запуска насоса остается прежней

Пример: при 1,5 ATM и 3,0 ⑤, ⑦ составляет 1,5 ⑥ После уменьшения 1,0 ⑦ до 1,0 ATM, верхний предел составляет 2,5 ATM Начальная точка остается той же, 1,5 ATM

Если вы знаете это свойство реле, то при восстановлении верхнего среза насоса достаточно установить ⑦, т.е. сделать 1 изменение

Но при перестройке нижнего предела давления В начале изменяется верхняя стоп-отсечка. Также может потребоваться корректировка. Это означает, что вы должны 2 настройки .

Например, при максимальном напоре 55 метров, которого может достичь насос, отсечка не должна превышать 5,0 — 5,2 бар. В противном случае насос будет работать дольше без выключения, пытаясь достичь максимально установленного уровня. Это приводит к преждевременному износу и повышенному энергопотреблению.

Второй параметр — как часто включается насос. Чем выше дельта, тем реже запускается насос, тем дольше он работает.

Однако также не стоит устанавливать слишком большой зазор, иначе после прекращения анализа воды насос будет долго качать, пока не сможет повысить давление до заданного уровня. Кроме того, использование водопроводной воды под высоким давлением неудобно.

Ниже приведена таблица возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

ОбстоятельстваРегулируемые точкиПараметры изменения
Насос работает дольше без остановкиНеобходимо заменить верхний затвор остановки насосаПервый: снижение ∆P (исходная точка остается), насос включается чаще Второй: снижение ∆P, отсечка также уменьшается
Вода слабо течет из кранаСледует поднять давление пуска, сохранить давление отключенияСжать пружину, ослабить ΔР пружину, вернуть прежнее значение.
Создайте большее общее давлениеСледует повысить давление включенияСожмите пружину P, отсечка все еще выше, возможно, вам придется опустить ее.
Создают меньшее полное давлениеСледует снизить давление пускаВесна P слабая, верхняя отсечка также снижается
Насос работает часто, нужно делать это режеСледует повысить давление отключенияСжимайте пружину без превышения максимального напора (95% от напора насоса)

Как правильно отрегулировать блок?

Для регулировки блока необходимо:

  • Отвертка с плоским концом для снятия крышки,
  • гаечный ключ с открытым концом или головку 8 мм.

Если манометр не работает или отсутствует, необходимо подключить к водопроводу контрольный манометр, диапазон измерения которого должен быть от 0 до 6 часов с градуировкой 0,1 или 0,2.

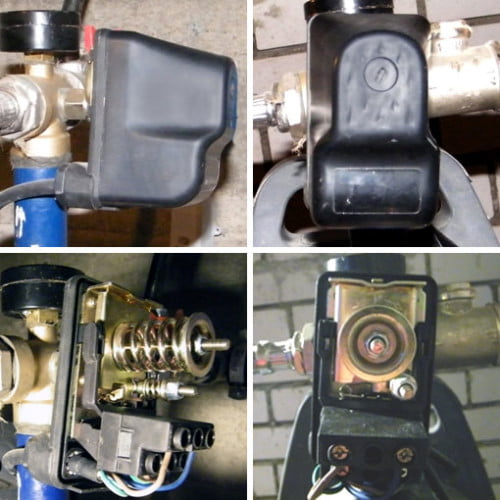

Для воспроизведения зазора используется короткая спираль в давлении между запуском и остановкой насоса. Рядом с ним может быть знак ΔP.

Изображение18707-4

Чтобы изменить конфигурацию блоков:

  1. Определите фактические крутящие моменты для запуска и остановки насоса с помощью манометра.
  2. Решите, какой новый крутящий момент установить, и определите, нужно ли сохранять разницу ΔP между временем запуска и остановки.
  3. Если начальный крутящий момент не изменяется, малая спираль перестраивается. Если давление начинают его менять, то перестройка начинается с большой пружины P, а затем меняют к настройке малой пружины.
  4. Чтобы увеличить, поверните гайку в направлении стрелки на часах и сожмите спираль. Чтобы уменьшить, вращайте гайку по часовой стрелке, спираль становится слабее.
  5. После 1 — 2 оборотов гайки следует запустить насос для запуска и остановки новых рабочих моментов устройства.
  6. Когда достигается требуемый пусковой момент, насосы изменяют момент остановки путем вращения гайки малой спирали. Вращение по часовой стрелке для сжатия спирали приводит к большему диапазону ΔР, вращение по часовой стрелке для ослабления спирали приводит к меньшему диапазону ΔР.
  7. После 1 — 2 полных оборотов гайки снова протестируйте насос, чтобы определить новые моменты затяжки.
  8. При установке требуемого крутящего момента следует также убедиться, что насос останавливается в течение 5 секунд при достижении верхней точки отсечки, все клапаны закрыты.

Как регулировать в частном доме?

Изображение18707-5

Настройка устройства, установленного в квартире, ничем не отличается от настройки в частном доме. Но в частном доме время запуска и выключения часто выше, чем в квартире.

Это может быть связано с наличием второго этажа, оборудования в личной собственности, требующего более высокого давления.

Последствия, если не будут внесены необходимые корректировки

Если насос работает в диапазоне рекомендованного режима инструкцией Тогда это не повлечет за собой серьезных последствий. Пользователи могут испытывать дискомфорт только из-за высокого или низкого давления.

Если станция работает вне установленных рекомендаций, например, долго не выключается или включается очень часто — В этом случае станция испытывает повышенные нагрузки, Это приводит к преждевременному износу электрической части установки, рабочего колеса. Насос работает немного и преждевременно останавливается.

Полезные видео

Информация о том, как установить реле давления Вода, нарративное видео:

Заключение

Перестройка самого блока управления вполне способна это сделать. Для этого не требуется никакого специального оборудования. Если установка была запущена в нестандартном режиме, в некоторых случаях требуется реструктуризация реле.

В случае нераскрытия собственных способностей, необходимо пригласить мастера. Но после прочтения этой статьи его действия уже будут понятны владельцу станции.

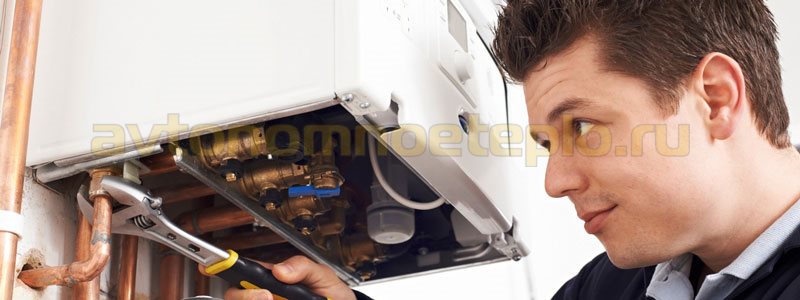

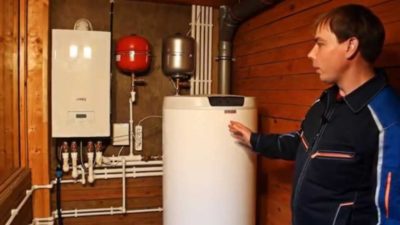

Как настроить и отрегулировать газовую колонку

 настройка проточного газового бойлера

Чрезмерно горячая вода, большой расход газа — все это является следствием данного факта. настройка А регулировка газовой колонки была выполнена неправильно. Между тем, не нужно быть специалистом, чтобы выбрать режим, обеспечивающий комфортные условия работы проточного газового котла.

Настройки китайских, российских или европейских колонок существенно не отличаются, поэтому ниже приведены общие принципы настройки с учетом типа котла (автоматический или полуавтоматический).

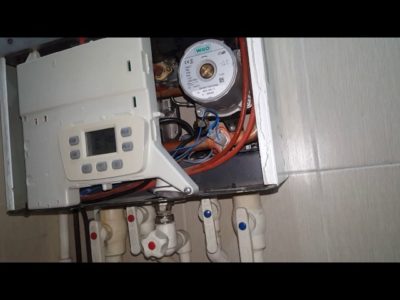

Чтобы установить воду в газовой колонке

Функция контроля горячей воды есть далеко не у каждого бойлера. Когда мы говорим об автоматических водонагревателях, изменение потока воды осуществляется путем поворота штифтов на передней части корпуса. В полукруглых приборах такая функция предусмотрена только в современных моделях.

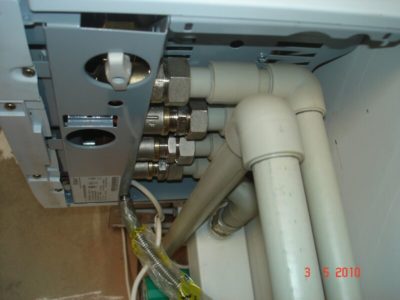

В старых газовых колонках, чтобы отрегулировать температуру горячей воды, необходимо было регулировать интенсивность сгорания газа. Интенсивность канала изменялась двумя винтами за водяным редуктором, где можно было разобрать только корпус котла.

Возможности регулирования температуры при работе газового водонагревателя путем изменения скорости движения воды:

    Механический блок управления — На корпусе расположены два вращающихся штифта. Обычно левая отвечает за подачу газа к горелке, правая — за движение воды при открытии крана горячей воды. Последний используется для установки температуры нагрева и минимального порога срабатывания горелки. Чем меньше скорость струй, тем теплее вода.

Производителями приборов для горячей воды запрещено устанавливать температуру воды в газовой колонке с холодной водой. Во время удара от крана ГВС нарушается нормальная работа котла, создаются условия для чрезмерных нагрузок на теплообменник (увеличивается скорость образования накипи) и водяной контур.

Почему колонка перестала устанавливать температуру

Распространенная проблема дешевых водонагревателей, которые некоторое время работали в условиях жесткой воды. После 5-6 лет нормальной работы происходит поломка: невозможность изменить температуру воды в колонке. Причина — отказ одного из контроллеров: воздуховода или газа. Автоматика китайских колонок «лечится» заменой котла.

В газовом водонагревателе с точной настройкой температуры воды причиной неисправности является перегорание датчика на выходе. Проблема решается его заменой. Датчик стоит относительно недорого, новый быстро демонтируется и устанавливается с помощью специалиста.

В колонках с терморегуляторами и электронным управлением невозможность установить комфортный режим может быть связана с неисправностью программного обеспечения. Чтобы избежать получения слишком горячей воды, необходимо прошить программное обеспечение.

Настройка пламени газовой колонки

Другой способ регулировки водонагревателя — изменение подачи газа к горелке. Он используется настройки Пламя. На корпусе автоматического и полуавтоматического водонагревателя имеется ручка регулировки подачи газа, которая уменьшает и увеличивает подачу голубого топлива. Сила колонны зависит от этого рычага.

По мере увеличения пламени нагрев происходит более интенсивно, и расход газа увеличивается. Эксперты рекомендуют изменять скорость подачи газа из соображений точности настройки Пламя горелки. После выбора интенсивности горения используйте ручку изменения напора воды для дополнительной регулировки. Другой способ изменения температуры горения: Измените режим зима-лето.

Чтобы снизить расходы на газ в полуавтоматических моделях, можно отрегулировать запальник. Регулировка фитиля осуществляется специальным винтом на малом. Изменения следует вносить осторожно. Если вы чрезмерно уменьшите волокно подстилки, это приведет к тому, что водонагреватель откажется работать. Резкое увеличение интенсивности пламени приведет к значительному перерасходу газа.

Как настроить реле давления воды для насоса

Регулировка реле давления Для насосной системы водоснабжения — настройка Включение и выключение уровня

Одним из важнейших элементов системы управления водонасосной станцией является реле давления । Он автоматически включает и выключает насос и контролирует подачу воды в резервуар в соответствии с заданными параметрами. Четкие рекомендации о том, какими должны быть значения пределов нижнего и верхнего давлений , Нет. Каждый потребитель решает это индивидуально в рамках допустимых норм. и инструкций .

Устройство и принцип работы реле давления воды

Конструктивно реле выполнено в виде компактного блока с пружинами максимального и минимального размера давления Напряжение регулируется гайками. Мембрана, закрепленная на пружинах, реагирует на изменение силы давления । При достижении минимального значения пружина ослабевает, при максимальном — усиливает сжатие. Воздействие на пружины заставляет контакты реле размыкаться (замыкаться), закрывать или включать насос.

Наличие реле в системе водоснабжения позволяет обеспечить стабильность в системе давление и требуемое давление воды. Управление насосом осуществляется автоматически. Установите минимальное и максимальное значения соответственно давления Обеспечить периодическое отключение, что позволяет значительно увеличить продолжительность неисправности.

Последовательность работы насосной станции под управлением реле следующая:

  • Насос закачивает воду в резервуар.
  • Давление воды постоянно увеличивается, что можно проследить по манометру.
  • Когда установленный максимум достигает верхнего уровня давления срабатывает реле и отключает насос.
  • Поскольку вода находится в резервуаре, происходит уменьшение давления । Когда он достигает нижнего уровня, насос снова включается, и цикл повторяется.

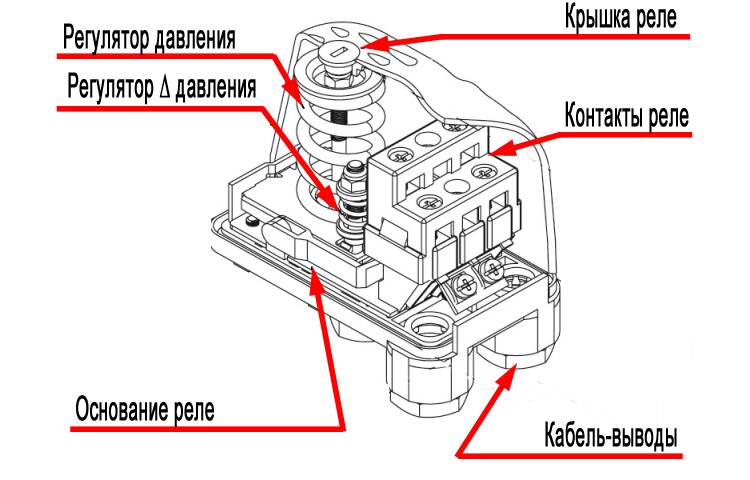

Схема устройства и составные элементы конкретного реле. давления

Основные параметры реле:

  • Нижнее давление (степень включения). Контакты реле, включающего насос, замыкаются, и вода поступает в резервуар.
  • Верхнее давление (Уровень отключения). Контакты реле размыкаются, насос останавливается.
  • Диапазон давлений — Разница двух предыдущих показателей.
  • Значение максимально допустимого давления выключения.

Назад к содержанию

Настройка реле давления

При сборке насосной станции особое внимание уделяется следующему настройке реле давления . Удобство эксплуатации системы водоснабжения зависит от того, насколько правильно подобран ассортимент и насколько легко обслуживать все компоненты устройства

Первым шагом является проверка давление , который был установлен в резервуаре при строительстве насосной станции Обычно на заводе уровень включения устанавливается на 1,5 атмосферы, а уровень выключения на 2,5 атмосферы Проверяется при пустом резервуаре и отключенной от сети насосной станции Рекомендуется проверять механическим манометром для автотранспорта Находится в металлическом корпусе, Поэтому измерения более точны, чем при использовании электронного или пластикового манометра На ваши показания могут влиять как температура воздуха в помещении, так и состояние заряда батареи Желательно, чтобы диапазон показаний манометра был как можно меньше Например, на шкале в 50 атмосфер будет очень трудно точно измерить одну из атмосфер.

Для проверки давления В баке необходимо открутить крышку, закрывающую змеевик, подсоединить манометр и снять показания шкалы Давление воздуха следует проверять регулярно, например, раз в месяц В этом случае необходимо полностью удалить воду из бака, выключив насос и открыв все краны

Есть и другой вариант — внимательно следить за давлением Закрытие насоса, если он увеличился, это означает уменьшение давления Воздуха в резервуаре будет мало давление Воздух, больше воды, однако, можно сделать преобладающим давления От полного бака до почти пустого — результат больше, и все зависит от предпочтений потребителя

Выбрав нужный режим, необходимо отрегулировать его для этого, выпустив лишний воздух или накачав дополнительный. Следует отметить, что не следует уменьшать давление Чрезмерная откачка при значении менее одной атмосферы Из-за малого количества воздуха резиновая емкость, наполненная водой в баке, касается и протирает его стенки, а избыток воздуха не позволяет закачать много воды, так как значительную часть объема бака занимает воздух

Настройка уровней давления Включение и выключение насоса

Реле поставляется в насосных станциях в собранном виде давления Предварительно сконфигурированные для оптимальной работы, но при сборке на месте из различных элементов настройку Реле является обязательным условием Это связано с настройками реле и необходимостью обеспечить эффективное соединение между объемом резервуара и напором насоса Кроме того, может потребоваться замена оригинального настройку реле давления . Процедура для этого должна быть следующей:

  • После регулировки давление воздух в резервуаре, необходимо подключить насосную станцию к электросети Вода начинает перекачиваться Она останавливается после достижения установленного максимума давления . Это верхний уровень, на котором каждый инструмент указывает диапазон при его изготовлении давление А максимально допустимый напор насоса, превышение которого недопустимо, определяется настройкой разработки давления . В таких случаях насос должен быть выключен вручную, когда значение максимального давления не соответствует рекомендуемому инструкцией уровень, выполните соответствующую регулировку, открыв крышку реле и повернув маленькую гайку.

На практике мощность насосов подбирается таким образом, чтобы резервуар обычно не мог перекачивать воду до предела. давление Отсечка устанавливается на несколько атмосфер выше порога врезки

Также можно установить ограничения давления Что отличается от рекомендуемых значений. Таким образом, вы можете установить свой собственный вариант режима работы насосной станции. Также при установке разницы давлений Маленькая гайка должна предполагать, что отправной точкой должен быть нижний уровень, который задает большая гайка. Вы можете установить верхний уровень только в пределах диапазона, на который рассчитана система. Кроме того, резиновые шланги и другие трубопроводы также выдерживают давление не более чем расчет. Все это необходимо учитывать при установке насосной станции. Кроме того, чрезмерный напор воды из крана часто бывает совершенно ненужным и неприятным.

Регулировка реле давления

Регулировку реле давления Практика в случаях, когда необходимо определить уровень верхнего и нижнего уровней давлений В указанных значениях. Например, при установке верхней части необходимо давление В 3 атмосферах ниже — 1,7 атмосферы. Процедура настройки выглядит следующим образом:

  • Включите насос и закатите воду в резервуар. давления На манометре 3 атмосферы.
  • Отсоедините насос.
  • Откройте крышку реле и медленно поворачивайте маленькую гайку, пока реле не сработает. Поворот гайки по часовой стрелке означает увеличение давления В противоположном направлении — уменьшение. Верхний уровень установлен — 3 атмосферы.
  • Откройте водопроводный кран и выпустите воду из резервуара на величину давления 1,7 атмосферы на манометре.
  • Клапан закрыт.
  • Откройте крышку реле и медленно поворачивайте большую гайку, пока контакт не разблокируется. Нижний уровень установле н-1,7 атмосферы. Она должна быть немного выше чем давление воздуха в баке.

Когда он установлен на высоком уровне давление Чтобы выключить и опустить — включить, бак наполняется большим количеством воды, и часто насос не нужно поворачивать. Дискомфорт возникает только из-за большой разницы давлений Когда бак полон или почти пуст. В других случаях, когда предел давлений Маленький, и насос приходится часто подкачивать, давление вода в системе равномерная и очень приятная.

В следующей статье вы узнаете больше о подключении аккумулятора к системе водоснабжения — наиболее распространенные схемы подключения.

См. статью на эту тему:

alt=»Как настроить реле давления воды для насоса» width=»»/>Выбор системы водоснабжения частного дома: обзор существующих систем alt=»Как настроить реле давления воды для насоса» width=»»/>Система водоснабжения частного дома из скважины: рекомендации по созданию alt=»Как настроить реле давления воды для насоса» width=»»/>Технология выполнения промывки и опрессовки системы отопления alt=»Как настроить реле давления воды для насоса» width=»»/>Какое давление Орошение должно быть в водоснабжении и способах его увеличения.

Как настроить реле давления насосной станции

Как настроить реле давления воды для насоса

Реле давления Это один из ключевых элементов насосной станции, который позволяет автоматически включать и выключать и контролировать подачу воды в резервуар в соответствии с настройками по умолчанию настройкам । Есть ли рекомендации по верхнему и нижнему пределам? давления Нет. Часто производители поставляют свою продукцию, настроенную по определенным параметрам. В основном это 1,8 раза для включения и около 3 раз для выключения. Но во время эксплуатации дополнительно настройка И поэтому каждый пользователь вынужден устанавливать реле самостоятельно давления насосная станция в соответствии с указанными данными в инструкции .

Структура и принцип работы реле давления

Как настроить реле давления воды для насоса

Реле представляет собой небольшой блок с пружинами максимума и минимума давления । Регулировка осуществляется теми же пружинами, которые реагируют на изменение силы давления । При достижении минимальных показателей пружина ослабевает, а максимальные сужаются еще больше. Это размыкает контакты реле и включает и выключает насосную станцию соответственно.

Если в водопроводе есть вода, вы можете использовать реле для поддержания стабильного давление системы и под требуемым давлением. Спасибо за право настройке обеспечивается автоматическая работа насоса, что позволяет значительно продлить срок его службы.

Но прежде чем пересечь к настройке , давайте разберемся в устройстве и принципе работы насосной станции.

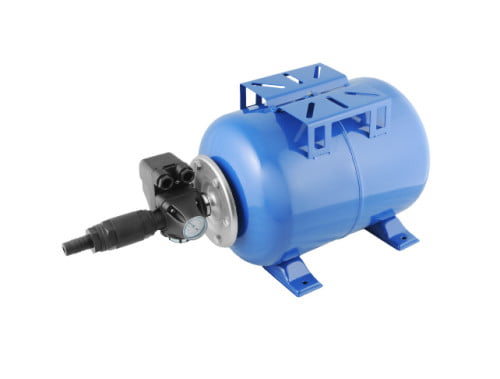

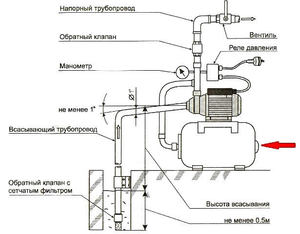

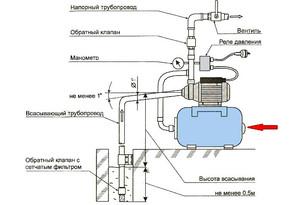

Он содержит следующие компоненты:

  • Электрический насос, который производит воду из внешнего источника. Он может быть погружным, постоянно погруженным или внешним;
  • Обратный клапан, препятствующий поддержанию воды;
  • реле давления ;
  • Резервуар для накопления воды;
  • Система обвязки, состоящая из различных вспомогательных компонентов, таких как фильтры, трубы и т.д.

Как настроить реле давления воды для насоса

Что касается принципа работы, то в этом устройстве нет ничего сложного. Форма колбы в баке или резервуаре сделана из модифицированных пищевых шин, а также имеются воздушные насосы и стенки бака. Насос наполняет «колбу» водой, расширяет и сжимает внешний воздушный зазор, который начинает прижиматься к стене. Настроив реле, владелец насосной станции может определить диапазон заполнения резервуара и время отключения. Все это контролируется манометром.

Для предотвращения возврата воды в скважину или в систему в насосе предусмотрен пружинный клапан. Этого достаточно, чтобы открыть воду, которая собирается в «луковице». При расходовании воды давление падает, и после того, как оно становится ниже порога, установленного в пороговом реле, насосная станция автоматически включается и заполняет резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубе. Однако на самом деле проще купить пятиходовой фитинг, который обеспечивает резьбу для всех деталей, включая манометр. В то же время крайне важно не перепутать впуск для обратных клапанов и фитингов, т.к. настройка насос в этом случае будет невозможен. Однако, используя стандартные запасные части, вы можете свести к минимуму подобные ошибки.

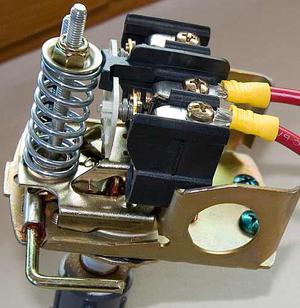

Как устроено реле?

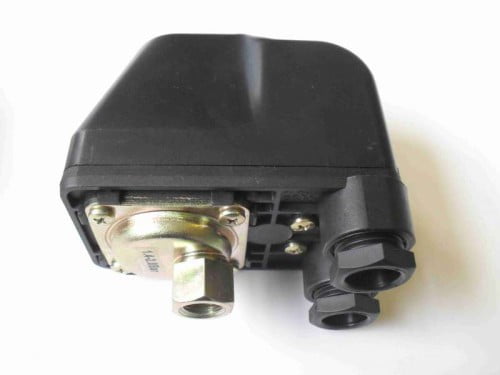

Реле часто используются для насосных станций для домашнего использования давления RM-5 или его аналоги. Следует отметить, что блок может быть заменен, поэтому описание в этой статье является приблизительным, и в случае возникновения проблем вам придется искать их причину или в прилагаемом инструкции или информацию на просторах Всемирной паутины.

Каждое реле модели RM-5 имеет подвижную металлическую пластину. С противоположных сторон она снабжена давление две пружины. Кроме того, на него также давит «колба», наполненная водой. Вращая натяжную гайку на соответствующей пружине, вы можете уменьшить или увеличить рабочий диапазон. Пружины не позволяют воде перемещать пружину, т.е. релейный механизм устроен таким образом, что при смещении замыкаются группы электрических контактов.

Но чтобы было проще разобраться, мы расписываем подробный рабочий алгоритм:

  • Насосная станция закачивает воду в резервуар. Двигатель работает благодаря замыканию контактов в реле;
  • Объем воды в резервуаре увеличивается, и когда определенное значение верхнего давления срабатывает механизм и происходит электрический разрыв, после чего насос останавливается. Предотвращает утечки воды Проверьте клапан;
  • Как только вода израсходована, «луковица» опустошается, система попадает в систему давление И реле снова включается и замыкает контакты.

Настройка реле давления

Как настроить реле давления воды для насоса

Если вас не устраивает заводская предустановка реле, то вы можете изготовить это дело. давления Тогда вы можете произвести в этом случае его настройку Я. Для регулировки гаек достаточно отвертки и гаечного ключа.

Стоит понимать, что настройка Реле — очень важный и ответственный процесс, так как от того, насколько правильно установлен максимальный рабочий уровень, зависит, насколько комфортно управлять насосной станцией и условия основной работы как ее самой, так и отдельных компонентов.

Сначала необходимо проверить давление В резервуаре бака. В основном он поступает с завода, с уровнем удержания 1,5 бар и отсечкой — 2,5 бар. Проверьте давление Это необходимо, когда резервуар пуст и насосная станция отключена от сети. Для проверки следует использовать механический манометр для автомобилей, так как его корпус изготовлен из металла и поэтому точность показаний более надежна, чего нельзя сказать об электрических или пластиковых. Дело в том, что их признаки могут серьезно повлиять на температуру воздуха в помещении или уровень заряда батареи. Также рекомендуется, чтобы диапазон шкалы манометра был как можно меньше, так как будет трудно измерить 50 атмосфер на шкале в 1 атмосферу.

Чтобы проверить давление В баке необходимо открыть пробку, которая закрывает катушку и подключает манометр. В дальнейшем эту процедуру следует проводить не реже одного раза в месяц. В это время в баке не должно быть воды, а насосная станция должна быть отключена от сети 220 В.

После выбора нужного режима работы его необходимо зафиксировать, удалив излишки воздуха или, наоборот, добавив дополнительный воздух. Не забывайте что давление Ни в коем случае не уменьшайте значение менее чем до одной атмосферы и накачивайте соответствующим образом. Если в резервуаре мало воздуха, то резиновая «колба» с водой будет касаться стенок резервуара, а если объем большой, то вы не сможете загрузить слишком много воды, так как значительный объем резервуара займет воздух.

Чтобы правильно настроить уровни давления Включать и выключать насос?

Как уже упоминалось выше, насосные станции, поставляемые в подготовленном к эксплуатации виде, уже имеют реле, настроенное в соответствии с наиболее оптимальными параметрами. Однако, если он собирается из отдельных элементов, необходимо отрегулировать реле, так как это необходимо для обеспечения нормального соотношения между объемом резервуара и производительностью насоса. Также необходимо изменить начальную настройку । Поэтому в таких случаях следует придерживаться следующей процедуры:

Как настроить реле давления воды для насоса

  • Корректировка завершена давления В резервуаре необходимо включить насосную станцию, чтобы вода перекачивалась. Он будет закрыт, как только будет получено предельное значение. Каждое устройство имеет свой максимальный давление и максимально допустимое давление, которое не должно быть превышено. Это можно определить, остановив его развитие. Тогда насос необходимо отключить вручную. Если максимальное значение не совпадает с указанным выше в инструкции На уровне реле должны быть выполнены настройку , вращая маленькую гайку;
  • Меньше давление । Необходимо слить воду из бака и наблюдать за показаниями манометра. Давление постепенно снижается, и когда оно достигает нижнего предела, насос включается. Для его регулировки необходимо повернуть большую гайку. Нижний индикатор давления Должно быть на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют перекачивать резервуар до предела. А давление , которая должна отделять его, устанавливаются некоторые атмосферы, превышающие порог переключения.

Также допускается максимальный уровень установки давления , отличные от значений, рекомендованных производителем, что позволяет создать свой вариант режима работы насосной станции. Регулировка давление Для мелкого ореха следует считать, что начальной точкой отсчета должен быть более низкий уровень, установленный крупным орехом. Резиновые шланги и другие трубопроводы предназначены на давление не более, чем рекомендовано производителем, что следует учитывать при монтаже. Кроме того, слишком сильный напор воды часто не нужен и вызывает дискомфорт.

Регулировка реле давления

Теперь поговорим непосредственно о Relay rregulus. Этот процесс нельзя назвать сложным, но некоторые моменты необходимо закрепить. В нашем примере необходимо установить верхний предел в 3 атмосферы и нижний предел в 1,7 атмосферы. Он устанавливается следующим образом:

Как настроить реле давления воды для насоса

  • Необходимо включить насос и закачать воду с показателем 3 атмосферы;
  • Закройте насосную станцию;
  • Снимите крышку реле и медленно поворачивайте маленькую гайку, пока реле не включится. Когда вы поворачиваете его по часовой стрелке – давление Увеличивается при уменьшении;
  • Откройте кран и сливайте воду до тех пор, пока на манометре не появится значение 1,7 атмосферы;
  • Выключите кран;
  • Снимите крышку реле и медленно прокручивайте большую гайку, пока контакты не заработают.

Поэтому, когда вы устанавливаете высокие давление Для закрытия и опускания резервуар заполняется большим количеством воды, и насос используется реже. В случае большого зазора могут возникнуть небольшие жалобы давлений , в случаях, когда бак полностью или почти пуст. В противном случае, когда предел давлений Чем меньше, тем чаще нужно использовать насос. Но тогда вода поступает в систему равномерно, и таким образом обеспечивается стабильное и комфортное давление.

Можно отремонтировать реле насосной станции, но учтите, что это лишь временная мера. Так как этот элемент защищает насос от перегрузки, а мембрану в баке — от повреждения. Учитывая это, предпочтительнее сразу купить новое реле. Поэтому единственным исключением является текущее обслуживание, а именно смазка трущихся частей для уменьшения сопротивления и обеспечения наиболее точной работы.

Николаев Олег Петрович

Реле давления Для водяного насоса: правила подключения и регулировки

Что может быть лучше в частной системе водоснабжения? Конечно, чтобы организовать его, потребуется много времени, забот и усилий. Прежде всего, для правильного обустройства необходима насосная станция. А чтобы его работа продолжалась достаточно долго, рекомендуется установить реле давления Вода. Это может предотвратить перегрев и, как следствие, поломку системы.

Общие характеристики датчиков для водяных насосов

Как настроить реле давления воды для насоса

Стандартное реле давления воды

Если в вашем водопроводе установлен датчик водоснабжения давления Вода. Вы можете гарантировать достаточно длительный период без аварийного водоснабжения. Принцип работы блока защиты осуществляется минимально и максимально давлении вода в источнике. Когда давление вода поднимается, она сжимает одну из пружин, а когда пружина уменьшается, она расширяется. В результате этих манипуляций, выполняемых пружинами, контакты реле размыкаются давления Для воды, вызывая выключение и включение насосной станции.

На примере правоспособности реле давления Вода выглядит следующим образом: Насос начинает закачивать воду в накопительный бак (который устанавливается в большинстве случаев), при максимальном его заполнении происходит подъем давления И реле работает. Если потребитель содержит кран для сбора воды, давление он постепенно уменьшается в гидробаке, и насос снова запускается при минимальном значении реле. Такой процесс повторяется в цепи. Смотрите видеоматериалы к нашей статье.

Как настроить датчик давления для насоса?

Самой важной процедурой при обустройстве частной скважины является установка реле давления насосная станция. Здесь важно использовать правильный принцип. Этот вопрос может занять много времени, поэтому необходимо следовать четкому алгоритму.

  1. Первый этап, в котором участвует регулятор, считается наиболее ответственным, на нем происходит давление В гидравлическом баке, на котором позже будет установлена автоматика. Вы должны выполнить следующее требование: проверить давление Это необходимо при наличии металлического корпуса с манометром и при отсутствии воды в баке. Не забудьте выключить прибор. Теперь снимаем крышку с верхней части бака и подключаем манометр, показывая его шкалу, вот фактическое отображение давления .

Как настроить реле давления воды для насоса

Регулировка реле давления для насоса

Важно. В дополнение к отдельным тестам, вы должны регулярно проводить измерения давление В гидравлическом баке с примерной частотой 30 раз в 1 день.

  1. Если выбран нормальный режим работы, его необходимо установить с помощью контроллера. Если какой-либо показатель давления не устраивает, можно поиграть или подкачаться. Рекомендуемый показатель — не менее 1 атмосферы в аккумуляторе.
  2. Если вы установили сам насос в системе водоснабжения, установите реле давления По сути, это должно быть сделано. В начале установите маленькую гайку и максимальный индикатор. давления . Убедитесь, что это значение не превышает заводской стандарт, так как при таких условиях насос должен быть отключен вручную.
  3. Далее делается настройка реле давления Большая гайка в реле минимального значения насосной станции. давления Для насоса. Этого можно достичь путем слива воды из накопительного бака. В этом случае необходимо установить манометр. В тот момент, когда стрелка на шкале указывает на минимальное значение, насос должен быть включен. Автоматика управляется в соответствии с показаниями счетчиков.

Важно! Помните, что ниже давление Лучше установить его так, чтобы он был на 10% выше, чем давление воздух в резервуаре. В противном случае резиновая мембрана будет быстро изнашиваться.

  1. В некоторых случаях допустимо устанавливать ограничения давления По вашему выбору. Следует помнить, что отправной точкой должен быть крупный орех, т.е. рифление нижней части давления . Верхний предел может быть только тем, на который рассчитана вся насосная система. Также можно использовать реле давления рм 5.

Напоминаем потребителям, что контроллер следует выбирать в соответствии с условиями вашего водоснабжения и техническими характеристиками скважинного насоса. При эксплуатации необходимо использовать схему подключения реле давления .

Автоматическое оборудование для бытовых насосов

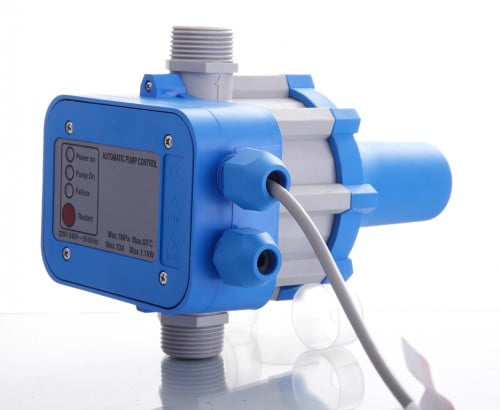

Автоматика, входящая в состав оборудования современных насосов, часто состоит из нескольких устройств. Что это за устройства, рассмотрим ниже:

Как настроить реле давления воды для насоса

Автоматизация водяных насосов

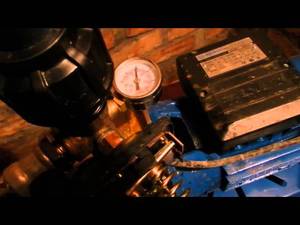

  • Манометр как незаменимый атрибут насосных станций. Это необходимо не только для настройки реле давления Для насоса, а также для последующего контроля;
  • реле давления Водяные механического или электронного типа отличаются по конструкции и могут также иметь функцию сухого хода;
  • Автоматическая защита от бездействия. Регулирует подачу воды в насос, отключает двигатель в случае его отсутствия;
  • Поплавковый регулятор специализируется на подаче сигнала механизму на отключение насоса при достижении минимального уровня воды в системе водоснабжения;
  • Регулятор расхода или автоматика. При подобном описании можно обойтись без установки гидроаккумулятора. Эта установка является функциональной, плюс автоматика для защиты от бездействия.

Как настроить реле давления воды для насоса

Автоматизация для гидравлических аккумуляторов

В идеале приобрести все необходимые возможности, если требуется ретрансляционное соединение давления насосной станции для снижения риска отказов насосных агрегатов и неисправностей во всей системе водоснабжения. По итогам статьи рекомендуем посмотреть видео об автоматизации насосов.

Как настроить горячую воду в Двухконтурном котле?

Можно ли разбавлять горячую воду в газовом котле холодной водой?

Как настроить горячую воду в двойном ⑦-котле?

Помимо отопления, теплогенерирующие приборы в нашем доме служат для нагрева воды в системе горячего водоснабжения (ГВС). Потребитель может выбрать один из двух наиболее распространенных вариантов нагревателей: Это одноконтурные котлы, объединенные с отдельным накопительным баком горячей воды (бойлером) косвенного нагрева емкостью 100-300 литров и более, или комбинированные двухконтурные котлы. …

Чтобы понять, какие двухконтурные котлы хороши, а какие нет, следует сравнить их характеристики и возможности с альтернативной системой: Одноконтурные котлы и бойлеры.

Следует отметить, что производители предлагают также бойлеры со встроенным косвенным нагревом, иногда условно называемые двухконтурными, но они довольно редко используются, поскольку объем бойлера небольшой (всего 15 — 60 литров) и, наоборот, цена довольно высокая.

Их единственное серьезное преимущество перед отдельным водонагревателем — компактность.

Встроенный бойлер (он расположен внизу) нельзя повесить над столешницей на кухне, по размерам он сравним с холодильником. Тем не менее, он не такой тяжелый, как водонагреватель на сотни литров.

Недостатки двухконтурных котлов

Сразу оговоримся: в зависимости от конструкции теплообменника, перечисленные ниже недостатки присутствуют в двухконтурных котлах в той или иной степени. В лучших (более дорогих) моделях они сведены к минимуму.

  • При использовании двухконтурного котла необходимо соблюдать установленный ранее баланс между потреблением горячей воды и газа. Мощность струи ограничена, уменьшение расхода горячей воды без регулировки газа приведет к значительному повышению ее температуры.

Рекомендуется использовать только один кран одновременно, чтобы открыть горячую воду до максимально установленного значения (в данной конструкции поток контролируется и ограничивается только на линии горячей воды бойлера), иначе может произойти перегрев. Если открыть горячую воду в нескольких кранах, то температура воды в них может сильно отличаться, вблизи бойлера она становится очень горячей, вдали — холодной.

Косвенный бойлер большой мощности, встроенный в систему с одноконтурным котлом, может подавать горячую воду на несколько кранов без перепадов температуры, все смесители могут использоваться одновременно.

  • При изменении давления В системе водоснабжения необходимо заново отрегулировать температуру нагрева (баланс потоков воды и газа) двухконтурного прибора.
  • Теплообменники горячей воды двухконтурных котлов склонны к накоплению отложений карбоната соли, если в них используется жесткая вода. Это также может привести к снижению производительности или выходу из строя теплообменника.

Установка дорогостоящей станции умягчения воды или регулярное удаление накипи специальными реагентами, что также стоит денег и довольно утомительно.

Бойлеры косвенного нагрева не накапливают соль, температура теплообменника не поднимается выше уровня, на котором откладывается соль.

  • В первую минуту или полминуты после включения смесителя из крана напрасно течет холодная вода, пока не нагреется теплообменник. Системы с накопительными бойлерами более экономичны в потреблении воды.

Сам бойлер также не обеспечивает мгновенную подачу горячей воды, но если система горячего водоснабжения имеет обратный контур и принудительную циркуляцию, она всегда горячая.

Преимущества двухконтурных котлов

  • Благодаря двум теплообменникам двухконтурный котел может одновременно нагревать теплоноситель и горячую воду, чего не может сделать одноконтурный котел.
  • Когда речь идет о поддержании горячего водоснабжения, двухместный котел несколько экономичнее в потреблении газа.
  • Двухконтурный теплогенератор дороже одноконтурного, но значительно дешевле одноконтурного с ним и комплектом встроенных котлов большой мощности.
  • Настенный котел Seakit имеет компактные размеры и занимает минимум места, в отличие от громоздкого комплекта котел + цилиндр горячей воды, и при определенных условиях может быть установлен как в духовке, так и на кухне в других не верхних помещениях.

Хотя по комфорту двухконтурные котлы значительно проигрывают системам с косвенными бойлерами, компактность и относительная дешевизна обеспечивают им стабильную популярность. Это наиболее практичный вариант для квартиры или небольшого частного дома с локальным отоплением. Котел со встроенным бойлером лучше, но стоит дороже.

Двухконтурный газовый котел

В отличие от газовых котлов Single-Serkit, которые имеют один теплообменник, у Two-Crekit их два. По конструкции дополнительные теплообменники для горячей воды можно разделить на три типа:

  • Отдельный дополнительный теплообменник первичного типа. Первичный означает, что нагрев осуществляется непосредственно пламенем. По сути, это уменьшенный аналог теплообменника отопления. Подобная конструкция обычно характеризуется недостатками, упомянутыми выше. Однако это самый простой и дешевый вариант: в случае выхода из строя одного из теплообменников, каждый из них ремонтируется или заменяется самостоятельно.

Первичный теплообменник газового теплогенератора очень похож по конструкции на автомобильный радиатор

  • Горьковский теплообменник представляет собой «трубу в трубе» и также элементарен. По внешней части трубки циркулирует охлаждающая жидкость, а по внутренней — горячая вода. Такая схема обеспечивает более стабильный температурный режим, но обслуживать и ремонтировать такой котел приходится чаще.

Равномерная форма горькой трубки придает ей жесткость для равномерного нагрева.

  • Вторичный теплообменник получает тепло не от сгорания топлива, а от теплоносителя печки, нагретого в первичном теплообменнике.

Вторичный теплообменник из пластика. Теплоноситель циркулирует по двум трубам, по паре других — горячая вода, передавая тепло нескольким тонким стальным пластинам.

Во вторичном теплообменнике поток воды не нужно сильно «зажимать», поэтому в данной конструкции не используется несколько смесителей одновременно. Водопроводные краны, перепады температуры не так резки. В некоторых моделях вторичный теплообменник также может быть интегрирован в водяную электростанцию с циркуляцией. К сожалению, за комфорт приходится платить, и такие котлы стоят дороже.

Схема двухконтурных котлов Seakit в режиме отопления и горячей воды. Обратите внимание, что при нагреве воды отопление временно отключается, как в системах с бойлерами косвенного нагрева.

Двухседельные котлы для других видов топлива

  • Жидкотопливные двухгорелочные котлы обычно имеют автономный первичный теплообменник для горячей воды, редко вторичный. Соответственно, система имеет те же преимущества и недостатки. Существуют также варианты со встроенным бойлером.

Теплообменник диаметра жидкотопливного теплогенератора — работает автономно от системы глютарового отопления.

  • Твердотопливные двухконтурные котлы, несмотря на серьезное конструктивное отличие от газовых и жидкотопливных, нагревают горячую воду по аналогичному принципу с помощью отдельного (первичного) теплообменника или встроенных (вторичных) змеевиков или в небольшом встроенном накопительном бойлере. Вторичный теплообменник и бойлер могут быть подключены к системе циркуляции горячей воды. К сожалению, из-за общей неравномерности выработки тепла твердотопливный котел не может полностью гарантировать стабильную температуру, за исключением пеллетных котлов с автоматической загрузкой топлива.

В большинстве твердотопливных двухконтурных котлов с накопительными бойлерами для горячей воды вода нагревается непосредственно в баке с помощью первичного тепла

  • Современные двухконтурные электрические котлы оснащены вторичным теплообменником и циркуляционным насосом горячей воды, поэтому режим работы достаточно комфортный, хотя и не достигает уровня системы бойлер + косвенный бойлер. К сожалению, отопление с помощью электричества стоит дорого.

Пластинчатые теплообменники также используются для нагрева воды в двухконтурных электрических котлах.

Как правильно подключать электроприборы

Схема подключения двухконтурного котла зависит не от вида топлива, на котором работает теплогенератор, а от типа системы отопления (с принудительной или естественной циркуляцией, одноконтурная или двухконтурная и т.д.). , принадлежности для котлов.

Например, двухконтурные газовые и электрические котлы для отопления дома с вторичными теплообменниками часто уже оснащены насосами, чтобы их можно было сразу подключить к циркуляционной системе отопления и горячей воды.

Жидкотопливные и твердотопливные котлы часто не имеют насосов; при необходимости они устанавливаются отдельно.

Двухконтурный котел с теплообменником первичного типа помимо входов подающей и обратной труб отопления имеет еще два патрубка: вход для холодной воды и выход для уже горячей воды.

Схема подключения двухконтурного газового котла к системе отопления и горячей воды без циркуляции. Следует позаботиться о том, чтобы трубы горячей воды от теплогенератора до смесителя были одинаковой длины, чтобы уменьшить разницу температур при одновременном использовании нескольких кранов.

Обвязка двухконтурного котла, схема которого предусматривает возможность подключения горячего водоснабжения к контуру, будет несколько иной, добавится подключение обратной трубы (циркуляционной трубы) горячего водоснабжения.

Схема подключения твердотопливного котла к накопительному бойлеру и горячему водоснабжению с циркуляцией горячей воды. Обратите внимание, что на линиях подачи холодной и горячей воды устанавливаются обратные клапаны.

Подключение бойлера — это серьезная задача. Для всех типов теплогенераторов это означает планирование и монтаж трубопроводов, интеграцию котла в систему отопления. А для газовых приборов также необходимо подключение к линии подачи природного газа, для чего требуются специальные разрешения и лицензии.

Работа в котельной технически сложнее, чем прокладка отопительных коммуникаций в помещении, ошибка в расчетах и монтаже может привести к неправильной работе системы и даже к серьезной аварии.

Чтобы обеспечить надежность и безопасность домашнего отопления, ответственные задачи следует поручать сертифицированным специалистам.

Двойной котел для нагрева

Функционирование двухконтурного газового котла: схема работы системы отопления.

Как настроить горячую воду в двойном ⑦-котле?

Для автономного теплоснабжения используется двухконтурный газовый котел. Удобно, что одновременно могут работать две технические сети — отопления и горячего водоснабжения. При использовании таких устройств нет необходимости приобретать водонагреватель.

Водонагреватель удобно использовать летом, когда не требуется отопление помещений. Это возможно благодаря летнему режиму, при котором все лето проводится на воде. Перед покупкой котла необходимо ознакомиться с его устройством, принципом действия и режимом работы.

Структура прибора

Двойной котел — это устройство, которое обогревает помещение и нагревает воду. Чтобы понять, как работает нагреватель, необходимо выяснить, из чего он сделан. В конструкции котла есть компоненты, которые отвечают за нагрев теплоносителя и включение контура горячего водоснабжения. Бесперебойная работа устройства осуществляется при обеспечении стабильной работы всех частей.

В схеме блока, независимо от его разновидности, присутствуют следующие детали:

  • Горелка. Он устанавливается в камере сгорания. Это основная рабочая часть отопительной конструкции. Основная задача — нагрев теплоносителя и выработка тепла для работы контура водяного отопления. Для поддержания точной температуры он оснащен электронной системой модуляции пламени.
  • Камера сгорания. Она бывает открытой и закрытой. Это дело для горелки. В закрытой камере находится вентилятор, который рассеивает воздух и удаляет продукты сгорания. При работе издает мало шума.
  • Циркуляционный насос. Он циркулирует теплоносители по контурам систем отопления и водонагревателей. Работает бесшумно.
  • Трехходовой клапан. Контур отопления отвечает за переключение подачи воды и наоборот. Это напрямую зависит от водопроводного крана.
  • Главный теплообменник. В этой части происходит нагрев охлаждающей жидкости. Он устанавливается над горелкой в кладовой.
  • Вторичный теплообменник. Отвечает за приготовление горячей воды.
  • Система автоматизации прибора. Датчики, установленные в параметрах блока управления отоплением, отвечают за безопасность, активируют различные узлы, обнаруживают и устраняют неисправности и выполняют множество других полезных функций.

Вода отводится через специальную трубу в нижнюю часть корпуса. Она также подается по трубам, подсоединенным к водопроводному крану. Важно отметить, что теплообменник не смешивается с водой во время работы.

Некоторые агрегаты имеют двойной теплообменник. Принцип его работы остается прежним, хотя конструкция несколько отличается.

Функциональный принцип

Каждая деталь в дизайне выполняет свою функцию. Принцип работы рассматривается в двух режимах — отопления и производства горячей воды. Летние композиции выставляются в отдельной группе, когда отопление не требуется.

Работа в режиме отопления

В этом режиме котел играет роль нагревателя. Одновременная работа на обогрев помещения и воды невозможна.

Как отопительный прибор, бойлер работает по тому же принципу, что и обычный водонагреватель мгновенного действия. Сначала прибор включается и нагревается до заданной температуры. При достижении предела подача газа прекращается. Если котел оснащен датчиком температуры, автоматика учитывает эти показания.

Автоматика, измеряющая температуру уличного воздуха, также влияет на работу горелки. Датчики позволяют котлу работать только в холодное время. Это позволяет значительно экономить электроэнергию.

Работающая газовая горелка вырабатывает тепло Она нагревает теплоноситель, который затем циркулирует по системе отопления, обогревает помещение Во время работы образуются продукты сгорания, которые удаляются двумя способами — с помощью вентилятора или самостоятельно, при этом водонагреватель отключается За это отвечает трехходовой кран

Работа в режиме нагрева воды

Контур водоснабжения активируется, когда пользователь заменяет кран, при подаче потока воды срабатывает трехходовой выключатель и одновременно включается система отопления, зажигается газовая горелка, после чего из крана начинает поступать горячая вода Когда бойлер переключается в режим горячего водоснабжения, контур отопления отключается

При выключении водопроводного крана трехходовой клапан возвращается в исходное состояние, а вторичный теплообменник отключается. Вся энергия направляется в системы отопления

В отличие от производства горячей воды, отопление помещений требуется только в холодное время года, которое необходимо всегда В этом случае котел включается в работу в летнем режиме Он активируется нажатием соответствующей кнопки на корпусе устройства Трехходовой клапан отключается от трубы отопления, и циркуляция теплоносителя происходит с замкнутым контуром в котле

Котел с теплообменником Buhari

Агрегаты с теплообменниками Buhari работают по принципу «труба в трубе». Это означает, что большая труба разделена на несколько частей, которые сплавлены с герметичными металлическими частями Корабли не сообщаются

Теплоноситель, поступающий в систему отопления, циркулирует по внешней части трубы Вода видна изнутри после открытия крана Когда пользователь заменяет кран в раковине, отопительный контур блокируется, и вся энергия расходуется на нагрев воды, циркуляционный насос в это время работает вхолостую

При прекращении подачи горячей воды включается насос, и теплоноситель поступает в контур отопления Модели с битмеровским теплообменником требуют небольшого количества датчиков и автоматики В результате стоимость таких изделий высока, а КПД в режиме отопления высок и достигает 93,4

К недостаткам относится риск засорения труб Это проявляется в протечках и плохой герметизации труб Довольно сложно очистить теплообменник В этом случае может потребоваться помощь специалиста

Выбор теплообменника

При покупке двухконтурного газового котла важно решить, какой тип теплообменника необходим Основные критерии, по которым можно сделать правильный выбор:

  • Что нужно Быстрый нагрев воды В этом случае следует отдать предпочтение моделям со стареющим теплообменником Жидкость нагревается непосредственно от горелки, поэтому газа и электричества требуется меньше В этом случае температура поддерживается более точно
  • Агрегаты с раздельными теплообменниками практически не отключаются Вышедшие из строя трубки можно заменить выходом из строя битера, оба контура не работают Продуть такой теплообменник сложнее
  • Пропускная способность устройств с отдельным теплообменником выше, так как трубки не разделены на секции Устройство с двойным расположением пропускает меньше теплоносителя
  • Климатические условия необходимо учитывать при работе в летнем режиме, выгоднее приобрести горький теплообменник
  • Стоимость теплообменника нокера выше, чем отдельного теплообменника

Теплообменник Bootermic более сложен в эксплуатации, но имеет меньшие размеры

Преимущества и недостатки

Компактные модели не занимают много места

К положительным характеристикам двухконтурного газового котла относятся:

  • Экономичный расход топлива. Автоматизация делает использование таких моделей еще более выгодным, поскольку они отключаются и подключаются по мере необходимости. Работа в летний период также экономит топливо и деньги.
  • Крепкий. Контурный котел можно разместить в небольшом подсобном помещении или на кухне. Напольные модели немного больше настенных.
  • Универсальность. Нет необходимости покупать дополнительные детали и котлы.
  • Комбинация водонагревателя, нагревателя и циркуляционного насоса в одном корпусе.

Из минусов можно выделить одновременный нагрев воды и невозможность ограничения мощности отопительных и настенных приборов. Кроме того, теплообменник чувствителен к качеству воды. Принцип работы двухконтурного котла сложнее, чем одноконтурного, но выгоднее купить первый.

При выборе двухконтурного газового котла необходимо обратить внимание на несколько моментов: Принцип работы, схема, мощность, тип теплообменника, производитель. Предпочтение следует отдавать моделям, произведенным известными компаниями.

Многие известные бренды, включая Bosch, Ariston, Wiseman, Navian, занимаются производством водонагревательного и отопительного оборудования. Лидирующие позиции в рейтинге занимают Buderus Logamax U072-24K, Lemax PRIME-V32 и Navien DELUXE kotel 24K. Вся продукция отличается высоким качеством сборки, хорошими эксплуатационными характеристиками и гарантией.

Как работают двухконтурные газовые котлы в системе отопления?

Как настроить горячую воду в двойном ⑦-котле?

Когда нет возможности подключить загородный дом или коттедж к системе центрального отопления и горячего водоснабжения, домовладельцы устанавливают теплогенератор, который, благодаря контуру горячего водоснабжения, может нагревать теплоноситель и воду вместе — самостоятельно или в сочетании с внешним бойлером. Рассмотрите принцип работы двухконтурного газового котла, чтобы оценить преимущества и недостатки этого прибора.

Типы и особенности двухконтурных газовых приборов

Производители газовых котельных установок предлагают широкий ассортимент моделей, различающихся по следующим параметрам:

  • Конструкция (конденсационные и конвекционные нагреватели, второй вариант характеризуется повышенной эффективностью, но является более дорогим и сложным в обслуживании);
  • Мощность;
  • Варианты исполнения (напольный или настенный);
  • Тип камеры сгорания (атмосферная или закрытая, в первом случае необходимо установить классический дымоход, во втором используется коаксиальный);
  • Система зажигания (пьезоэлектрический элемент или электроподжиг).

В отличие от одноконтурных котлов, двухконтурные модели также отличаются принципом нагрева воды. Такие приборы следует выбирать с учетом функциональных параметров теплообменника для контура горячего водоснабжения.

Конденсационный напольный двухконтурный газовый прибор

Модели с бтермическим теплообменником

Принцип работы и конструкция прибора, оснащенного битумным теплообменником, основаны на конфигурации самого нагревательного элемента. Теплообменник изготовлен из меди и имеет сложную конфигурацию — фактически это узорчатая трубка внутри овальной трубки. Теплоноситель протекает через внешние секции, а вода для горячего водоснабжения — через внутреннюю трубу. Теплообменник нагревается газовой горелкой, управляемой автоматическим клапаном.

Принцип работы котла заключается в следующем: Пока агрегат работает в режиме нагрева, горелка нагревает теплоноситель до заданной температуры и прекращает нагрев, когда жидкость во внешних трубах теплообменника остывает до определенного уровня. Таким образом, можно поддерживать определенный температурный режим отопительного контура в доме.

Когда открывается кран с горячей водой (один или несколько), начинается движение жидкости по внутренней трубе теплообменника. В то же время клапан перекрывает подачу теплоносителя во внешний контур и циркулирует в теплообменнике горячей жидкости, интенсивно нагревая воду во внутренней трубе, откуда она поступает в гидроэлектростанцию. Горелка работает непрерывно.

После потребления горячей воды открывается клапан, перекрывающий внешний контур отопления, и теплоноситель снова начинает циркулировать, проходя через нагреватели.

К преимуществам двухконтурного котла такого типа относятся компактность (горький теплообменник занимает меньше места, чем монотермический) и низкая стоимость. К недостаткам относятся:

  • Бытовая горячая вода нуждается в температуре теплоносителя — если ограничитель не установлен, можно получить ощущение жжения;
  • Циркуляция горячей воды и теплоносителя прекращается попеременно, что повышает риск отложения солей в радиаторах внешнего контура и внутренней трубке теплообменника в трубопроводах;
  • Битермический теплообменник имеет множество соединений, что повышает риск утечек, а сам элемент практически не подлежит ремонту.

Битермический теплообменник двухконтурного котла

Эксплуатация приборов с бучардированным теплообменником оправдана при низком потреблении горячей воды. В противном случае прибор не успеет нагреться до приемлемой температуры.

Модели с работающим отоплением

Принцип работы газового котла, содержащего проточный нагревательный элемент, заключается в передаче тепловой энергии «от воды к воде». Схема предполагает использование трехходового термостатического клапана, отвечающего за переключение потока теплоносителя с основного контура водяного отопления на вторичный или систему отопления. Кроме того, конструкция агрегата включает циркуляционный насос и два расширительных бака (для управления нагревом и гидравлических устройств).

Рассмотрим принцип работы устройства. В стандартном режиме горелки нагревают основной теплообменник, который состоит из медной трубы и стальных пластин. Протекающая через них жидкость обеспечивает обогрев помещений. Когда потребитель открывает кран с горячей водой, блок управления получает информацию от датчика потока и переключает трехходовой клапан, оснащенный электроприводом, для работы системы в режиме горячей воды.

Это означает, что жидкость, проходящая через основной теплообменник, больше не поступает в отопительный контур, а принудительно циркулирует в котле, нагревая воду для горячего водоснабжения во вторичном (пластинчатом) теплообменнике. В этом случае поток направляется в направлении входа, чтобы обеспечить максимальную передачу тепловой энергии от теплоносителя к воде для получения горячей воды. По окончании потребления горячей воды теплоноситель снова начинает поступать во внешний контур.

Устройство котла с двойным теплообменником и с двумя теплообменниками.

Преимуществами моделей с нагревателями мгновенного действия являются:

  • Возможность регулировки степени производства горячей воды для ГВС;
  • Высокая скорость производства горячей воды;
  • Долговечность монотермических нагревателей по сравнению с Bitric.

Недостаток этого типа агрегата аналогичен предыдущему варианту — длительная остановка горячей жидкости в фигуре приводит к появлению отложений.

Модели с проточным нагревателем и стандартным бойлером

Устройство и принцип работы агрегатов со встроенным котлом отличаются от предыдущих вариантов, где горелки регулярно отключаются, когда котел находится в режиме отопления. Чтобы поддерживать температуру теплоносителя в определенном диапазоне, горелка не должна работать непрерывно — для ее включения и выключения предусмотрен контроллер, который получает сигнал от датчика температуры.

Двойной скрипучий котел, конструкция которого включает бойлер, использует энергию горелок в паузах между циклами нагрева теплоносителя для нагрева воды во встроенном сборном баке. В этом случае трехходовой клапан отключает отопительный контур от контура.

В результате контуры горячего водоснабжения и отопления работают попеременно, благодаря постоянной подаче горячей воды жидкость в теплообменнике не нужно перегревать, что приводит к ускоренному отложению солей, а потребитель всегда получает воду из сборного бака, нагретую до определенной температуры.

Газовый блок с двойной защитой и встроенным бойлером

Такой принцип работы двухсекционного газового котла обеспечивает экономичный расход газа и удобство эксплуатации прибора. Функциональный блок превосходит отдельный тип котла и имеет единственный недостаток — высокую стоимость.

Особенности устройства блоков с двойной защитой

Устройство двухкрекитного газового котла позволяет работать в двух режимах, обеспечивая нагрев теплоносителя и воды для бытовых нужд. Основой для строительства газовых теплогенераторов является пол или стена:

  • Корпус оснащен теплоизоляционным слоем;
  • горелки;
  • теплообменник;
  • циркуляционный насос;
  • Автоматика, отвечающая за работу приборов и безопасность.

Газообразное топливо сгорает в специальной камере и выделяет тепло и продукты окисления. Тепло используется для нагрева теплообменника; продукты сгорания выходят через дымоход, предварительно соединяясь с теплообменником и отдавая ему основную часть тепловой энергии.

Горячая вода для гидравлических двигателей обеспечивается двойными котлами Creakit с использованием двойного пластинчатого теплообменника (включенного в финансируемую мощность) или битермического теплообменника.

Устройство двухконтурного котла Navien

Как работает устройство

Описание принципа работы двухконфорочного газового котла поможет разобраться в функциональных особенностях агрегата, который обеспечивает не только автономное отопление, но и горячее водоснабжение.

В процессе эксплуатации нет необходимости вмешиваться в работу агрегата — достаточно отрегулировать нагрев теплоносителя с помощью регулятора, если не установлена автоматическая программируемая система с термоконтролем.

Рассмотрим, как работает двойной сдвиг. Когда температура теплоносителя опускается ниже заданного значения (или температуры воздуха в помещении, если используются выносные датчики), автоматика запускает насос, под действием которого теплоноситель выбрасывается в инвертированную трубу. Горячая жидкость поступает в отопительный контур при необходимости давление срабатывает реле и запускается горелка.

Процесс запуска и работы котла контролируется микропроцессором Когда теплоноситель в контуре нагревается до определенной температуры, горелка работает в режиме модуляции или ожидания Цикл повторяется, когда температура снова падает ниже заданных значений

Циркуляционный насос обеспечивает транспортировку теплоносителя в контуре, функция трехходового клапана заключается в закрытии контура отопления от теплоносителя, когда в теплообменнике с его помощью готовится горячая вода Для этого теплоноситель в котле движется по малому контуру, позволяя горячей воде нагреваться

Летом, когда отопление не требуется, двойной блок скрипа может взять на себя функцию нагрева воды только для горячего водоснабжения

Комментарий. Нагреватели этого типа чувствительны к качеству воды!

Точка в работе агрегата обычно связана с засорением теплообменника осадком, на внутренних стенках трубы скапливается накипь Во избежание проблем не рекомендуется подключать контур отопления к водопроводу, а также заполнять и заряжать контур горячей воды хотя бы напрямую, необходимо установить сетчатые фильтры

Результаты Двухсекционные агрегаты являются автоматическими, что обеспечивает простоту эксплуатации и надежность К преимуществам газовых котлов относятся компактные размеры — настенные модели занимают мало места и подходят для установки в жилом помещении Установка позволяет выбрать многофункциональный котел подходящей ценовой категории

Современная панель управления для двухконтурного конденсационного газового котла

Преимуществом двухкреатиновых моделей является доступная цена — установка такого агрегата обходится дешевле, чем однокреатинового котла и бойлера прямого или косвенного нагрева

К недостаткам относится относительно низкая производительность горячей воды, особенно если речь идет о моделях без встроенного бойлера — если одновременно открыть два или более кранов, прибор не сможет нагреть воду до определенной температуры, тогда как отдельно установленный бойлер всегда хранит достаточно горячей воды

Другим недостатком является энергозависимость Конструкция теплогенератора с двойным скрипом включает циркуляционный насос, автоматику и привод трехходового клапана, что требует наличия электропитания Если дом регулярно отключается из-за перебоев в электроснабжении, необходимо предусмотреть резервный источник питания

Другие двухконтурные котлы хорошо подходят для домовладельцев, желающих создать эффективную автономную систему отопления и водопровода без лишних финансовых затрат

Устройство и принцип работы двухконфорочного газового котла — особенности конструкции

Благодаря двухконфорочному котлу можно не только обогреть дом, но и обеспечить его горячей водой Популярность этих универсальных устройств объясняется их небольшими размерами и простотой эксплуатации

Особенности двойного скрипа газового котла

Знание особенностей конструкции помогает понять принцип работы двухконтурного газового котла Он содержит несколько узлов, которые способствуют нагреву теплоносителя и отвечают за включение контура горячего водоснабжения

Бесперебойная работа агрегата возможна только при слаженной работе всех компонентов модуля Общая информация об основных узлах достаточна для понимания принципа работы двухконтурного газового котла отопителя

Структурная спецификация

Конструкция устройства включает следующие элементы:

  1. Горелка. Это основной модуль котла. Местом расположения его корпуса является камера сгорания. Задача горелки — нагреть теплоноситель и отдать тепловую энергию контуру горячей воды. Для точного поддержания необходимой температуры этот элемент оснащен системой автоматического контроля горения.
  2. Камера сгорания. Расположение горелки. Существует открытый или закрытый тип. Закрытые конструкции оснащены вентилятором, который обеспечивает отвод воздуха и дыма. Это дает эффект тихого шума во время работы оборудования.
  3. Циркуляционный насос . Нагреватель отвечает за создание принудительного движения теплоносителя в трубах и за эффективность горячей воды. В отличие от вентилятора, шум при работе насоса практически отсутствует.
  4. Трехходовой клапан. Благодаря этому устройству котел может переключиться на функцию ГВС для подачи горячей воды.
  5. Главный теплообменник. Устройство двухсеркитного газового котла настенного типа предусматривает его размещение на горелке внутри камеры сгорания. Это обеспечивает производство горячей воды, которая затем поступает в отопительный трубопровод или систему горячего водоснабжения.
  6. Вторичный теплообменник. Для горячей воды отвечает за нагрев воды.
  7. Автоматическое оборудование. Обеспечивают контроль над параметрами оборудования, следят за уровнем охлаждающей жидкости и подготовкой горячей воды. Это позволяет установить настройку горелки, управлять различными узлами, поддерживать пламя, устранять возникшие проблемы и т.д.

Место в нижней части корпуса используется для установки разгрузки коммутации отопительных контуров, горячих и холодных линий и подводки газовых глазков. Некоторые модификации газовых двухконтурных котлов оснащены спаренными теплообменниками: Принцип работы двухсеркитных котлов не меняется.

Сходство с другими конструкциями

Конструкция двухконтурного настенного газового котла не отличается простотой, но при ближайшем рассмотрении работа компонентов узлов оказывается не такой уж пугающей.

Этот тип оборудования похож на газовый нагреватель непрерывного действия (особенно по наличию горелки и теплообменника). Все остальные детали заимствованы у одноконтурного котла настенного типа.

Важную положительную роль играет встроенная обвязка, которая включает в себя расширительную емкость, циркуляционный насос и группу защиты.

Рассматривая принцип работы газового двухконтурного котла, следует отметить, что смешивание воды из гидросистемы с теплоносителем не допускается ни при каких обстоятельствах. Для заливки жидкости в систему отопления существует отдельная труба, которая является частью контура. Для приготовления горячей воды используется определенный объем теплоносителя, который движется во вторичном теплообменнике.

Функциональный принцип

Теперь вы можете более подробно рассмотреть принцип работы двойного котла. Зная о необходимости отдельных элементов и модулей и понимая принцип работы газового котла, пришло время рассмотреть вопрос о том, как работает настенный газовый котел в целом.

Как известно, этот тип оборудования рассчитан на два режима:

  1. Отопление.
  2. Подогрев горячей воды.

Следует сразу отметить, что прибор не может работать в двух режимах одновременно. Этим объясняется наличие в его конструкции трехходового клапана, который направляет определенную часть теплоносителя в систему горячего водоснабжения.

Режим инкубации

Эксплуатация двухконтурного котла в режиме отопления ничем не отличается от эксплуатации обычного водонагревателя мгновенного действия. Начальное включение горелки происходит при достаточно длительном времени работы, что позволяет повысить температуру в контуре отопления до желаемых значений.

При достижении оптимального режима подача газа отключается. Если в корпусе есть датчик температуры воздуха, автоматика сама отслеживает его показания.

Режим работы газовой горелки двухконтурного котла может переключаться специальной погодозависимой автоматикой, которая следит за температурой снаружи дома.

Работающая горелка постепенно повышает температуру теплоносителя, циркуляция которого поддерживается циркуляционным насосом в трубе.

Благодаря принципу работы трехходового клапана в газовом котле, вода может двигаться в основном теплообменнике при нормальной работе.

Удаление продуктов сгорания может происходить самопроизвольно или с помощью специального вентилятора (обычно оснащенного верхним сектором двухконтурного механизма). В этом случае контур горячей воды находится в состоянии покоя.

Горячее водоснабжение

Система горячего водоснабжения включается только при непосредственном включении крана. Возникновение потока провоцирует работу трехходового клапана: таким образом запускается система отопления. Параллельно появляется пламя в газовой горелке, если она все еще была выключена. Обычно горячая вода из крана идет несколько секунд.

Также важно понимать, как двухконтурный котел нагревает воду. Как упоминалось выше, система отопления отключается при включении. Весь этот процесс происходит благодаря трехходовому клапану, который отводит определенное количество горячей воды на вторичный теплообменник (на вторичном теплообменнике нет пламени).

Поступающий теплоноситель начинает нагревать циркулирующую воду в теплообменнике. Несмотря на некоторую сложность схемы из-за малого контура циркуляции теплоносителя, двухконтурные газовые котлы с раздельными теплообменниками просты в обслуживании и ремонте.

Также популярны бойлеры OGV, позволяющие эффективно снабжать горячей водой.

Особенности комбинированных теплообменников

Комбинированные теплообменники дают котельным системам следующие преимущества:

  • Высокая эффективность системы горячего водоснабжения.
  • Простота внутренней структуры.

Параллельно с этим увеличивается вероятность образования накипи. Однако раздельные теплообменники имеют еще больше преимуществ, что объясняет их высокую популярность. Благодаря сложности конструкции достигается почти полное исчезновение масштаба.

Во время подачи горячей воды циркуляция теплоносителя в трубе отопления прекращается. Если этот процесс затягивается на более длительное время, это может привести к нарушению теплового баланса в доме.

В этом случае двухконтурный газовый котел работает так же, как и летом, когда отопление не требуется.

После затягивания вентиля активируется трехходовой клапан, после чего двухконтурный котел переходит в режим ожидания. В некоторых моделях охлажденная охлаждающая жидкость начинает нагреваться сразу же. Только работа двухконтурного котла для отопления продолжается до следующего открытия крана. Уровень производительности отдельных модификаций может достигать 15-17 л/мин: На это напрямую влияет производительность котельного оборудования.

Если вы имеете представление о работе газовых двухконтурных котлов, назначение отдельных компонентов легко понять. В некоторых случаях он самостоятельно выполняет работы по ремонту и техническому обслуживанию. Благодаря высокой насыщенности внутренней планировки, разработчики смогли создать очень эффективные отопительные приборы. Компактность котлов этого типа исключает необходимость в отдельном котельном помещении.

Как подключить горячую воду к двухконтурному котлу: преимущества двухконтурных систем

Как известно, котлы отличаются друг от друга количеством контуров. Одноконтурные модели используются только для отопления дома, а двухконтурные могут одновременно снабжать дом горячим теплоносителем и горячей водой. Двухконтурные котлы, схемы горячего водоснабжения которых рассмотрены ниже, считаются наиболее удобными для установки в доме или коттедже.

Хотя двухконтурная модель может выполнять две функции одновременно, у нее есть один недостаток: при включении горячей воды нагрев теплоносителя прерывается. Это может быть важно только в доме с плохой теплоизоляцией или при переходе на горячую воду для длительного отопления.

Чтобы избежать перепадов температуры в доме при включении горячей воды, необходимо на этапе строительства уделить внимание и установить качественную теплоизоляцию в ограждающей конструкции. Потери тепла в доме происходят через тепловые мостики, т.е. окна, двери, косяки, углы стен, вентиляционные отверстия и потолки. Полностью устранить их невозможно, но с помощью хорошей системы отопления можно значительно уменьшить «потепление улицы».

В хорошо утепленном здании можно смело устанавливать двухконтурный котел и не беспокоиться о кратковременных перебоях в подаче тепла.

Правила установки

Необходимо соблюдать все рекомендации и правила по установке газовых приборов, так как при неправильной установке приборы могут угрожать жизни и здоровью людей. Требования к помещению, в котором расположена котельная:

  • Сначала выделите отдельное помещение для установки газового котла. Некоторые владельцы советуют, что лучшее место для нагревателей — ванная комната, но ни один мастер не согласится установить прибор во влажном помещении. Это связано с возникновением обратной тяги в таких помещениях. Он может наполнить помещение угарным газом и незаметно отравить людей. Котлы с открытой камерой сгорания следует размещать вне жилых зданий или помещений, которые находятся под постоянным наблюдением.
  • В комнате должно быть окно. Открытие окна может помочь в борьбе с угарным газом в чрезвычайной ситуации.
  • В котельной следует обеспечить хорошую вентиляцию, при необходимости используя принудительную.
  • Перед началом монтажа в помещении необходимо проложить все трубы и соединения и только после этого подключить к котлу горячее водоснабжение.

После того как вы выбрали помещение, отвечающее всем условиям, и провели в нем необходимые коммуникации, можно приступать к установке котла.

Установка

Перед подключением отопления и горячей воды к двухконтурному котлу необходимо подготовить к работе систему, подключенную непосредственно к системе отопления:

  • На момент установки котла в доме должна быть полностью подготовленная система отопления, от которой к котельной ведут две трубы: Подача и отвод охлаждающей жидкости из труб.
  • Трубопровод для подачи в систему холодной воды.
  • Газовая труба для подачи топлива в котел.
  • Для освещения мощности и пространства, контроля и регулировки работы котла. Стоимость обслуживания котла не требует выделения больших сумм денег из семейного бюджета.

Указания по технике безопасности

Устанавливать газовые приборы может только специально обученный человек, который может выполнить работу строго в соответствии с нормами и стандартами установки. Перед установкой мастер обязан предоставить домовладельцам квалификационный сертификат. Проверяйте действительность документа и никогда не соглашайтесь на услуги неквалифицированного мастера.

Но хозяева смогут сделать некоторую работу сами:

  • Они могут самостоятельно устанавливать приборы на стенах. Газовые обогреватели весят не слишком много, и здоровый взрослый человек может самостоятельно поднять котел и повесить его на стену. Для этого сначала подготовьте кронштейн. В качестве таковых используются анкерные болты или дюбель-гвозди, устанавливаемые в стену с помощью перфоратора. Лучше всего устанавливать элементы крепежа с помощью уровня. Для правильной работы газового обогревателя необходимо располагать его строго горизонтально.
  • Вы можете своими руками установить в здании запорный вентиль, чтобы предотвратить подачу воды на участок.
  • Нельзя пренебрегать установкой фильтров грубой очистки, так как без них вода с большим количеством примесей очень быстро образует толстый слой осадков на внутренних частях труб. На корпусе фильтра стрелка указывает направление потока воды, устройство должно быть установлено в соответствии с обозначением. Для установки фильтр наматывается на трубу с герметиком, после чего можно приступать к остальным работам.
  • После этого вы можете самостоятельно подключить отопительные форсунки и подготовить дом к бытовому использованию.
  • Воротник, расположенный на стене, имеет встроенный насос для обеспечения распределения тепла в помещениях. Данный прибор работает от электрической сети, и его подключение требует особого внимания, так как перепады напряжения могут вызвать сбои в работе системы отопления. Обычно производители включают его в схемы подключения горячей воды, и пользователи могут работать без проблем.

Спорные армирующие элементы следует выбирать в соответствии с критериями, учитывающими количество этажей в здании, диаметр труб и давление в системе. Шаровые краны с необходимым диаметром идеально подходят для использования в частных домах средней этажности.

[…] […] […]

  • […] […]
  • […] […]
  • […]

[…] […] […] […]

  • […]
  • Труба должна выходить строго горизонтально, поэтому в стенах часто сверлят отверстия. Напольные приборы с большим количеством продуктов сгорания должны быть оборудованы вертикальной трубой. Дымоход выводится на расстояние не менее полуметра от ограждающей конструкции здания. В устройстве для удаления продуктов сгорания необходимо расположить трубы, что уменьшает количество поворотов.
  • Все соединения должны быть надежно загерметизированы и проверены бригадиром.

После завершения всех работ котел необходимо настроить. Опять же, это может сделать только специалист, он сделает свою работу быстро, и хозяева не будут испытывать длительный дискомфорт.

Альтернативные методы подключения горячей воды

Некоторые владельцы домов не хотят устанавливать двухконтурные агрегаты, они могут смело устанавливать одноконтурные котлы и обеспечивать горячую воду за счет установки дополнительных газовых водонагревателей. Такая схема лишь незначительно превысит стоимость двухконтурной модели, но вам придется следить за правильной работой двух приборов.

В этом случае система отопления дома работает непрерывно, а в качестве теплоносителя может использоваться не только вода, но и другие жидкости.

>>>Все о прокате автомобилей на Кипре

Какая температура должна быть установлена на котле?

С наступлением холодов на тематических форумах все чаще возникает вопрос о том, какую температуру следует устанавливать на котле. В конце концов, владельцы хотят иметь комфортную температуру в своих домах, но при этом не хотят переплачивать за отопление. Конечно, точных значений здесь нет, но мы постараемся дать общие рекомендации.

Допустим, температурный режим зависит от погодных условий на улице, качества теплоизоляции дома, типа и качества окон в доме и многих других объективных факторов, которые необходимо учитывать. Поэтому мы не можем утверждать, что все наши рекомендации подойдут лично вам. Однако мы должны делиться ими.

Какую температуру установить в котле: низкие и высокие значения

Давайте поделимся нашим опытом о различных температурных режимах.

  1. 40 градусов. Такой режим зачастую неэкономичен. При такой температуре газовый котел можно нагреть на полградуса. По этой причине циркуляционный насос и отопление не останавливаются. Соответственно, потребление газа только увеличивается. В некоторых моделях котлов расход может даже превышать установленную температуру 70 °С. Более того, лучше отказаться от такого температурного режима, даже если энергосистема нестабильна. Теплоноситель остывает ненадолго, через несколько часов остывает и помещение.
  2. 50 градусов. Большинство испытаний показывают, что при таком температурном режиме расход газа самый низкий. Однако циркуляционный насос работает дольше, что увеличивает расходы на электроэнергию. Батарея также сохраняет тепло в течение некоторого времени в случае отключения электроэнергии. По общим расчетам, этот режим работы системы менее экономичен, чем следующие.
  3. 60 градусов. Это, безусловно, самый экономичный метод. Требуется больше газа, чем в режиме 50 градусов, но затраты на электроэнергию значительно снижаются. Общая стоимость низкая. Да, и помещение лучше прогревается.
  4. 70 градусов. В этом режиме потребляется меньше электроэнергии, но увеличивается потребление газа. Однако еще одной важной проблемой является то, что при работе некоторых моделей котлов в этом режиме возможны скачки температуры воздуха в помещении. Они могут быть как почти незаметными, так и вполне ощутимыми. Дело в том, что радиаторы продолжают сильно нагревать помещения, затем остывать, затем снова нагреваться, даже после отключения отопления в котле.

Не стоит устанавливать еще более высокие температуры, если только вы не живете в холодных северных регионах. И для этого есть много причин. — Дому просто не нужны такие высокие температуры. И даже если вам необходимо максимально обогреть помещения, лучше снизить температуру. При слишком высоких значениях появляется неприятный запах горелой пыли от батареи, полипропиленовые трубы быстрее изнашиваются.

Так какая температура должна быть в котле? Если наружная температура не ниж е-10 °С, рекомендуется около 60-65 градусов. Если меньше, можно увеличить потенцию. Если на улице около нуля, необходимо не более 50-55 градусов.

Какая температура на котле без разницы температур в помещениях является оптимальной для отопления?

Часто для домовладельца важнее экономия денег, но при этом все комнаты в доме равномерно обогреваются. Котел работает постоянно и не дает температуре опуститься ниже выбранного значения. Конечно, этот режим требует больше электроэнергии, но вы сможете сэкономить газ.

40 градусов не всегда достаточно для комфортного и равномерного обогрева. В этом режиме дом нагревается в среднем до 20-20,5 градусов, когда температура наружного воздуха составляет не мене е-9 °С. Если двадцати градусов в помещении вам недостаточно, можно установить на котле 45-50 градусов.

Комментарий. Многие говорят, что если температура котла установлена на уровне менее 70 градусов, это приведет к образованию конденсата в котле, что вредно для системы.

Однако слишком высокие настройки могут со временем повредить устройство. Те самые полипропиленовые трубы, о которых мы уже говорили.

Поэтому, устанавливая температуру горячей воды на бойлере, обратите внимание на то, что говорит об этом производитель конкретной модели. Возможно, они установили четкий стандарт.

Какой должна быть температура нагрева котла в соответствии с действующими стандартами?

В России действует ГОСТ Р 51617-2000, согласно которому нормативная температура воздуха в отопительный сезон в жилых зданиях должна находиться в пределах от 18 до 25 °C. Соответственно, вы можете попробовать различные режимы работы котла и изменить индикацию температуры, чтобы выбрать наиболее подходящий.

Мы рекомендуем избегать частых и заметных изменений температуры. Он вреден для здоровья и может нарушить работу котельного оборудования.

Если я хочу есть немного в одно и то же время, я могу использовать комнатный термостат, мощность которого составляет настройки графика работы.

Например, установите его так, чтобы оптимальная температура в помещении не превышала 18-20 градусов ночью, а утром воздух прогревался сильнее. Регулируя подачу газа, вы можете значительно сэкономить на отопительном сезоне, не жертвуя комфортом.

Вы можете выбрать оптимальную температуру для себя, сделав пробу — просто определите, какой режим вам привычен и расход топлива наиболее рационален. Вы также можете связаться с представителем производителя.

Или к специалистам в «Профтепло». Мы не только продаем и устанавливаем котельное оборудование в Калуге и области, но и можем дать рекомендации по работе с различными типами котлов.

За консультацией обращайтесь к менеджеру Profitello по телефону (4842) 75 02 04.

Настройка газового котла: температура, производительность

Газовые приборы можно встретить повсеместно в квартирах и загородных домах. Вы сами регулируете прибор, устанавливаете комфортную температуру в помещении. Чтобы не зависеть от коммунальных служб, вы можете экономить топливо по собственному усмотрению. Но для того, чтобы его эксплуатация была действительно экономичной, важно сделать это правильно настройка газового котла.

Как отрегулировать бойлер своими руками

Зачем нужна правильная настройка технологии:

  • Для экономии ресурсов.
  • Используйте горячую воду, чтобы чувствовать себя комфортно в помещении.
  • Для продления срока службы приборов.

Начинать нужно с правильного выбора котла и его мощности. Учитывайте характеристики помещения: количество и площадь окон, дверей, качество изоляции, материал стен. Минимальный расчет основан на тепловых потерях в единицу времени. Подробнее об этом можно прочитать в статье» Как рассчитать мощность газового котла».

Газовые котлы делятся на однокирпичные и двухкирпичные. Последние нагревают отопительный контур и горячее водоснабжение (ГВС). Односеркитные агрегаты обеспечивают только отопление. Поэтому для получения горячей воды устанавливаются бойлеры косвенного нагрева.

По типу технологии это напольные и настенные. Блоки, размещенные на полу, обладают большой мощностью. Поэтому они используются для больших площадей (300 кв. м и более). Они устанавливаются только в отдельных помещениях (Boels). Это модели от Baxi («Бакс»), Buderus («Будерус»), «Навьен», «Китури».

Подвесные приборы (Neva Lux, Aerie, Daewoo, Ariston, Bosch) прекрасно вписываются в маленькие квартиры на кухне. Поэтому важно учитывать все нюансы местоположения. От правильного выбора параметров зависит комфорт жильцов, а также долговечность котла.

Электромонтаж

Мощность нагрева зависит от модуляции газовой горелки. Если вы выбрали прибор с электронным управлением, он содержит термостат, который подключен к комнатному термометру. Настройка происходит автоматически: термометр измеряет температуру в помещении. Как только она комфортно опускается, он дает команду на включение горелки или увеличение силы пламени.

В обычном режиме термометр регулирует температуру только в одной комнате. Однако если установить суммирующие клапаны на каждый радиатор, то управление происходит во всех помещениях.

Вы можете отрегулировать горелку вручную от контакта с газовым клапаном. Это актуально для атмосферных котлов с открытой камерой сгорания. Так, для моделей Protherm «Гепард», «Медвежонок» клапан настроен на электродвигатель. Для изменения настройки , необходимо перейти в сервисное меню. Чаще всего это делает специалист, а пользователь выполняет указанные действия. в инструкции .

Тем не менее, мы расскажем вам, как получить доступ к скрытому меню для настроек.

Перед тем как вызвать меню и удерживать его настройку , сделайте так:

  • Снимите кран на батарее.
  • Установите максимальное значение на комнатном термостате.
  • В настройках Пользователь устанавливает максимальную температуру, которую вы используете во время сильных морозов. Горелка всегда отключается, когда показания достигают 5 °С от установленных. Например, при температуре 5 градусов он отключается после достижения 80 градусов.
  • Охладите охлаждающую жидкость до 30 °С

За протерм Гепард:

  • Нажмите и удерживайте кнопку режима на панели управления. Как только на дисплее появится «0», установите значение 35, нажимая «+» и » -«.
  • Нажмите на Режим для подтверждения.
  • Как только D. 0, введите номер в меню. Там написано «+» и «-» D. Сделайте это с (цифра). r Для настройки D для максимальной мощности горелки.53, D. для минимальной мощности горелки выберите 52.
  • Используйте режим для перехода к выбору параметра. Измените его на «+» » -«.
  • Установка получает автоматическое подтверждение.
  • Возврат в исходное меню — удерживайте нажатым режим.

Во время регулирования используйте панель управления для наблюдения за изменением пламени и повышением температуры.

Для Proterm Panther действия другие:

  • Нажмите режим и удерживайте его около 7 секунд.
  • Введите код 35 с помощью клавиши 2 (см. рисунок выше).
  • Подтвердите свою запись.
  • Как только в левой части экрана появится d. Когда на дисплее отображается 00, введите номер с помощью 2 клавиш.
  • Изменить параметры в правой части экрана можно с помощью 3 клавиш.
  • После подтверждения нажмите кнопку mode, чтобы выйти из меню.

Для модели Electrolux Quantum:

  • Отключите прибор от электросети на несколько секунд.
  • После включения контроллера нажмите и удерживайте красную кнопку в течение 15 секунд.
  • Когда на дисплее загорится P01, нажимайте красную кнопку до появления P07.
  • Если после P07 загорается цифра 1, остается 38 °С — 85 °С. Если появляется 4-60°С — 85°С, 7-38°С-60°С.
  • С помощью ручки «+» «-» установите нужное значение.
  • Выключите бойлер на несколько секунд. Теперь указанные параметры поддерживаются автоматически.

Как программировать технику Вайсмана («Вайсман»), см. видео:

Для eurosit 630:

Используются все вышеперечисленные действия для настройки оборудование в режиме нагрева. Многие пользователи сталкиваются с проблемой, когда в режиме горячей воды из крана идет вода нестабильной температуры. Чтобы исправить это, воспользуйтесь нашими рекомендациями.

Изменение температуры горячей воды

Чтобы отрегулировать подачу воды до комфортного уровня, необходимо уменьшить мощность горелки.

  • Откройте смеситель, чтобы переключить котел в режим горячей воды.
  • Установите температуру 55 градусов Цельсия.
  • Перейдите в сервисное меню, как описано выше (для «proterm»).
  • Параметр d. Выберите 53.
  • Нажмите на Режим.
  • Затем в строке появляется максимальная мощность. В качестве примера возьмем 17.

Если поэкспериментировать и сразу выбрать минимальное значение — 90, то температура воды из крана не будет комфортной. Мы устанавливаем 80 и получаем повышение градуса воды. Понемногу увеличивайте значения, пока не будете удовлетворены подачей горячей воды. В нашем случае вода достигала +50 град, а настройка — 80. Это несмотря на то, что завод был — 17. В этом и заключается разница.

Регулировка седельного клапана

Автоматизация некоторых агрегатов обеспечивает наличие газовых клапанов типа sit. Он входит в модели valent («валент») и proterm («протерм»). Регулировка осуществляется путем вращения винтов на клапане. Чтобы изменить вывод, необходимо изменить давление . Нормальными считаются значения 1,3-2,5 кПа.

Для снижения давления Поверните винт против часовой стрелки. Уменьшить давления В режиме горячей воды необходимо повернуть регулировочную гайку. Более подробная информация представлена на видео:

Перепускной клапан

Если батареи нагреваются в помещении неравномерно, увеличьте скорость циркуляции теплоносителя. Для этого поверните обводной винт по часовой стрелке.

Если, наоборот, жидкость шумит в батарее при включенном отопительном приборе, уменьшите скорость движения теплоносителя, повернув винт в обратном направлении. Для настройки И измерения, используйте манометр или цифровой дифференциальный манометр. В нем будет указана номинальная стоимость давление который не должен превышать 0,2-0,4 бар.

Стартовые проблемы

Проблемы могут возникнуть при запуске и эксплуатации газовых приборов Bosch, Ariston, Ferroli и Oasis.

Котловые часы

Если мощность инструмента неверна, возникает дополнительная цикличность. Это означает, что горелка инструмента часто включается и отключается, и охладитель не успевает нагреться. Во-первых, это приводит к быстрому износу узлов и деталей оборудования. Во-вторых, используется большое количество топлива.

Для устранения этого явления и снижения цикличности используются два метода:

  • Уменьшите пламя горелки.
  • Увеличьте мощность отопления, включив в контур дополнительные радиаторы.

Как выполнить первый пункт, мы описали выше. Иногда приходится устанавливать дополнительные батареи, хотя это довольно дорогой метод.

Зажигалка не работает

Если попытки зажечь Emergaz, Korea Star не увенчались успехом, проверьте продавца. Это может прекратиться. Проблема решается путем очистки детали. Вы можете протереть его сухой тканью или использовать растворитель.

Проверьте блок сгорания. Часто присутствует копоть. Легкое постукивание по трубе подачи газа к горелке удалит сажу.

Зажигалка заработала, но зажигания по-прежнему нет. Необходима диагностика:

  • Термопара;
  • Клапан подачи;
  • Термостат;
  • Электромагнитный клапан.

Нет гидролитического нагрева

При открытии смесителя вода подается под низким давлением, поток охлаждается. Проверьте теплообменник на предмет засорения, из-за которого образуются отложения. Очистите пробирки с реактивами. Используйте насос для откачки. После процедуры ополоснитесь проточной водой. Установите очистные фильтры так, чтобы показатели были комфортными для Nemperiturus. Они снижают вероятность образования накипи.

Рекомендации от производителя можно найти в инструкции । Правильное подключение и настройка устройства являются залогом эффективной и длительной работы.

Помогла ли вам эта статья?

Каков принцип работы двухсекционного газового котла отопления + схема устройства расширительного бака.

Создание автономной системы отопления на базе газового котла позволяет решить многие проблемы с отоплением домов.

Количество топлива не нужно постоянно контролировать, общий контроль работы системы сведен к минимуму.

Кроме того, конструкция газовых котлов, обеспечивающих как отопление дома, так и горячее водоснабжение, повышает комфорт для максимального проживания.

Возможность решить все проблемы с помощью этого компактного устройства привлекает многих пользователей, хотя в этом отношении существуют некоторые ограничения, связанные с особенностями конструкции котла.

Рассмотрим эту проблему более подробно.

Особенности двухкреакитного газового котла, чем он отличается от однокреакитного газового котла.

Двухкрекитный газовый котел — это окончательная конструкция однокрекитного агрегата. Оба типа в основном сосредоточены на выполнении основной функции — нагреве теплоносителя для системы отопления.

Горячее водоснабжение становится возможным благодаря наличию горячего теплоносителя (ОВ), второй контур является конструктивным дополнением к основному составу узлов и деталей.

Функция реализуется с помощью вторичного теплообменника, установленного между выходом первичного узла и трехходовым краном.

Проходя через первичный (основной) теплообменник, теплоноситель получает избыточное количество тепловой энергии, которое регулируется в трехходовом клапане путем подмешивания определенного количества холодного обрата.

Эта энергия пропадает даром, поэтому установка вторичного теплообменника не нарушает общий план котла.

Нагретый теплоноситель обеспечивает дополнительную энергию для производства горячей воды, и единственным изменением является регулировка режима работы трехходового крана.

Существуют двухсеркитные котлы с комбинированным (или горьким) теплообменником, который может одновременно нагревать теплоноситель и гидравлический разрыв.

Оборудование

Двухсеркитный котел состоит из следующих узлов:

  • Газовая горелка. Он выполняет основную функцию — источник тепла.
  • Первичный теплообменник. Это медный или стальной змеевик, по которому движется теплоноситель, нагретый в пламени горелки.
  • Вторичный теплообменник. Обычно имеет пластинчатую конструкцию из нержавеющей стали. В режиме гидролизной гидравлики происходит нагрев.
  • Газовые системы. Это важный узел, обеспечивающий снабжение, регулирование и другие действия с газом. Газовый клапан также отвечает за перекрытие подачи газа при необходимости.
  • Циркуляционный насос. Он отвечает за перемещение хладагента по системе с одинаковой скоростью. Система оснащена энергозависимыми котлами, предназначенными для естественной циркуляции жидкости, но большинство пользователей предпочитают устанавливать внешние циркуляционные узлы для активизации работы.
  • Турбулентный вентилятор. Необходим для подачи воздуха в камеру сгорания. Две функции выполняются одновременно — обеспечивается присутствие кислорода для нормального и избыточного сгорания газа давление подавление дыма и других газов, образующихся при сгорании топлива. Турбодизель заменяет естественную тягу, используемую в атмосферных котлах. Она нестабильна, не поддается корректировке и зависит от массы внешних факторов.
  • Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий перемешивание горячего теплоносителя холодным противотоком. Он используется во всех типах котлов, одноконтурных и двухконтурных, энергозависимых и независимых.
  • Управленческие платежи. Это «мозг» газового котла, обеспечивающий регулировку, контроль и другие функции управления. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и функциях защиты. В случае неисправности датчики посылают сигнал на плату управления, которая, в зависимости от характера проблемы, либо информирует владельца о наличии неисправности с помощью буквенно-цифрового кода на дисплее, либо немедленно блокирует работу котла, чтобы предотвратить аварию.

В каком режиме он может работать?

Существует два основных режима работы двухконтурного газового котла:

  • Зимний режим. Это полная работа всех систем аппарата — нагрев теплоносителя, производство горячей воды с заданными параметрами.
  • Летний режим. В жаркую погоду отопительный контур закрыт, активным остается только нагрев горячей воды.

Перевод из одного режима в другой осуществляется самим пользователем, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, что можно отключить отопление и что код должен быть запущен.

В то же время горячее водоснабжение требуется круглый год, поэтому контур горячего водоснабжения работает всегда, хотя горячее водоснабжение может быть отключено, когда необходимость в нем отпадает.

Существует еще один, защитный режим работы газового котла. Это необходимо для того, чтобы исключить замерзание охлаждающей жидкости в системе при снижении температуры до установленного предела.

В таких условиях усиленная циркуляция начинается тогда, когда циркуляционный насос начинает прогонять ОВ через систему с повышенной скоростью и не дает ему замерзнуть.

В российских условиях такая задача очень полезна и позволяет избежать серьезных проблем.

Функционирование двухконтурного котла с битермическим теплообменником

Теплообменник Boost представляет собой змеевик из несколько более простой коаксиальной трубы, которая представляет собой две трубы, вставленные одна за другой

Теплоноситель движется по внешнему объему, а вода направляется в бытовой объем Этот способ отопления значительно меняет качество работы котла — повышается КПД, увеличивается количество горячей воды, и вы можете удовлетворить потребности большой семьи

Однако у битмеровского теплообменника есть один существенный недостаток: сложность организации внутренней части трубы значительно затрудняет промывку

Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, должны быть своевременно удалены, иначе площадь проходного сечения засорится

Кроме того, по мере утолщения слоя накипи эффективность системы отопления снижается — отложения начинают действовать как теплоизолятор Пользователь должен увеличить подачу газа, чтобы отрегулировать режим работы котла

Не все сервисные центры выполняют промывку такого теплообменника, но некоторые котлы сконструированы таким образом, что проще заменить его, чем разбирать и снова устанавливать тот же узел

Недостатки битмерных теплообменников полностью связаны с проблемами эксплуатации с точки зрения эффективности. Эта конструкция является очень удачной и позволяет увеличить количество горячей воды, доступной для разовой подачи, без потери температуры в контуре отопления или гидравлическом моторе

Принцип работы котла при работающей системе отопления

В данном случае речь идет о пластинчатом теплообменнике, хотя в горьковской структуре работает пластинчатый теплообменник с высокой эффективностью, но относительно низкой производительностью

Принцип работы заключается в прохождении двух потоков вертикально между пакетом металлических пластин, соединенных таким образом, что потоки не смешиваются Большая площадь поверхности пластин обеспечивает высокую эффективность теплопередачи, позволяя готовить горячую воду в соответствующем режиме, т.е. абсцессы

При небольших размерах это устройство повышает температуру холодной воды до 50 ⑦ и выше, на что способен только высокоэффективный агрегат

На выходе из первичного теплообменника нагретый теплоноситель одновременно проходит через вторичный теплообменник, через который протекает постоянный поток воды, достигающий определенной температуры и поступающий в водоотводящие устройства

Работа с накопительным бойлером

Накопительный бойлер представляет собой резервуар, в котором проходит змеевик с нагретым теплоносителем, отличие от стандартного теплообменника в количестве и типе нагрева — здесь жидкость постоянна, она получает тепловую энергию в постоянном режиме

В виде очищающей воды объем пополняется и подогревается одновременно, температура горячей воды очень равномерна, а объем горячей воды со стабильными параметрами намного больше, чем в конструкциях с оребренными теплообменниками

В основном используются внешние накопители, но есть и двухконтурные устройства со встроенными контейнерами. Они эффективны, имеют максимальные возможности и срок службы

Эксперты и обычные пользователи отвечают на такой дизайн как на наиболее предпочтительные варианты

Источник: https://www.cssapemaster.ru/instrukcija-po-nastrojke-rele-davlenija-vody

Top
