Настройка спутниковых каналов

После установки спутниковой Необходима настройка (приемной головки) антенн и конвертеров. настройка спутниковых каналов Прямо по телевизору. В зависимости от модели вашего телевизора и способа приема. спутникового Существует несколько вариантов.

Примечание: описано ниже настройки каналов спутникового Телевизоры приведены на примере телевизоров LG. Для других моделей названия пунктов меню могут отличаться. О назначении можно узнать из руководства к телевизору.

Автоматическая настройка бесплатных каналов на спутнике

Если вы не пользуетесь платными услугами оператора спутникового Смотреть телевизор, варианты каналов, Находятся в свободном доступе. В этом случае следуйте:

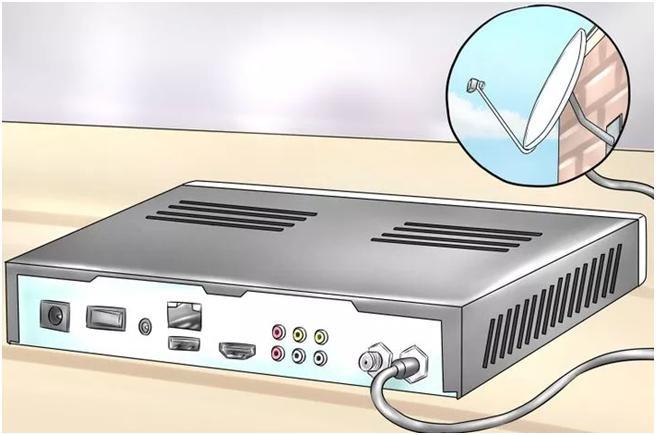

1. Подключить спутниковый Приемник для телевизора. Лучше всего делать это через HDMI-соединение. Если ваш телевизор уже имеет встроенный приемник DVB-S2, кабельный спутниковой антенны подключаются непосредственно к соответствующим входам на телевизоре.
2. Войти в настройки ТЕЛЕВИДЕНИЕ Выберите раздел «Каналы», нажав кнопку Меню, и установите «Спутник» в качестве источника сигнала. Нажмите OK.
3. Перейдите в меню» Настройки предпочтений» и выберите спутник, который вы используете (Hot Bird, Astra, Amos и т.д.).). Нажмите OK. Это действие выполняется на вкладках каждого конвертера.
4. Войдите в зону AVTOPOISK и начните поиск доступного спутниковых каналов и радиостанций. В этом случае это можно отметить галочкой «передано зашифрованным каналы»Если вообще. В этом случае будут найдены только независимые каналы.

Автоматическая настройка платных каналов на спутнике

Для такого подключения необходим CAM-модуль с картой доступа, приобретенной у оператора спутникового ТВ, например, Триколор, НТВ, ViaSat и т.д.

1. Вставьте модуль CAM в слот PCMCIA приемника или телевизора. Это следует делать с помощью питания телевизора или приемника. Сама карта доступа вставляется через чип относительно передней части CAM-модуля.
2. В меню «Автопоиск» выберите нужного оператора спутникового Телевидение. Нажмите OK.
3. Выполните автоматический поиск спутниковых каналов В соответствии с инструкциями, описанными выше. Одновременно оставлять зашифрованными каналы В этом нет необходимости, так как они разблокируются с помощью карт доступа.

Ручная настройка каналов на спутнике

Обычно такая настройка Это необходимо, если параметры спутника также изменились и значения, установленные по умолчанию, не подходят для текущего соединения.

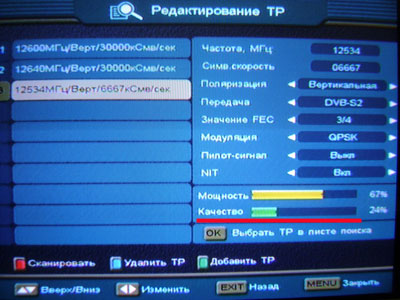

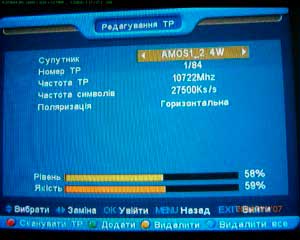

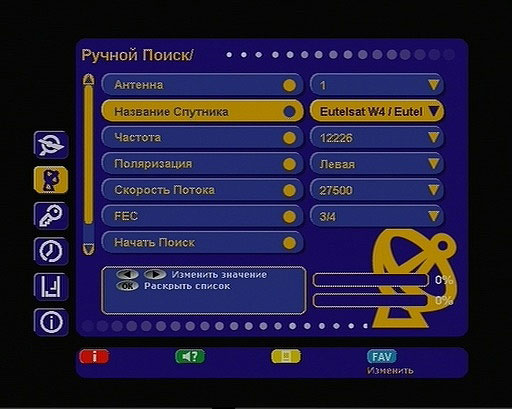

1. Вызовите меню «Настройки спутника» и установите текущие значения частоты транспондера и конвертера (LNB). Эти данные можно получить у оператора спутникового телевидения.
2. Запустить поиск каналов С новыми параметрами.

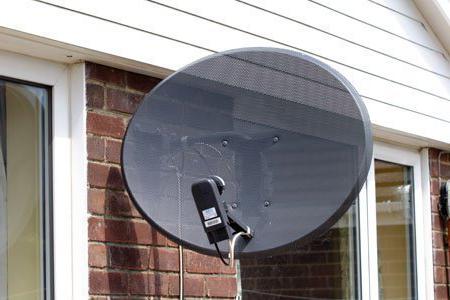

Настройка спутниковых антенн самостоятельно

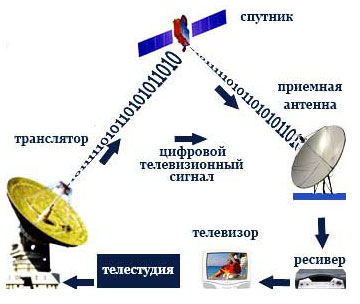

Система спутникового Телевидение — это комплекс питания, основным назначением которого является – прием телевизионных программ. Это вещание осуществляется с помощью специальных спутников связи на геостационарных орбитах. Место их расположения – район экватора.

Этот тип телевидения становится все более распространенным. И миллионы семей владеют спутниковых Антенна। Для их установки и подключения часто привлекают профессионалов. Но для обычного человека. настройка спутниковых Муравьеды у власти. Для этого не нужно обладать специальными навыками или знаниями. Не такое уж сложное дело — независимая настройка спутниковой антенны, цена которых и без оплаты услуг специалиста необходима обычному человеку.

Выберите спутник

Тогда было принято решение установить независимые и настройке спутниковой антенны, вы должны выбрать спутник. Это означает, что вы должны выбрать оператора этого типа телевидения, сигнал которого принимается.

Название этого телевизора появилось благодаря тому, что для его обеспечения используется целая система орбитальных систем спутников В космосе. Он передавал сигнал, полученный от телевизионных передатчиков, на обширные территории Земли.

Спутниковые антенны — это приемники своего рода. После приема сигнала он отражается от коллекторной головки, называемой конвектором. Он доставляет его на принимающее устройство для настройки спутниковых антенны и декодирование. И после прохождения всех этих этапов он попадает на экран телевизора в виде изображения и звука.

Виды и размещение спутников

Существует 2 вида спутников. Некоторые из них используются для трансляции открытых каналов, Другие – закодированные. Бывают случаи, когда владельцами оборудования на спутнике являются разные операторы. Затем независимо настройка спутниковой антенны позволяют приобрести специальную карту для отдельного декодирования канал. В большинстве случаев группа каналов Рисует пакет. А для восстановления доступа к нему достаточно одной карты.

Передача на русском языке каналов Это происходит с разными людьми спутников. Они находятся на разных широтах и меридианах. Чтобы обеспечить прием сигнала от выбранного источника, необходимо правильно выровнять антенну и применить правильное настройку Частота приема. Если выбранные спутники находятся на значительном расстоянии друг от друга, вы можете принимать сигнал от них с помощью только одной антенны.

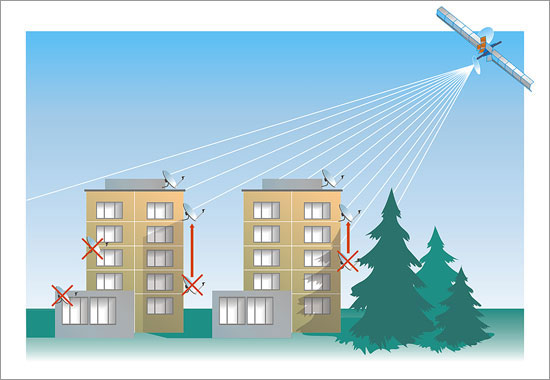

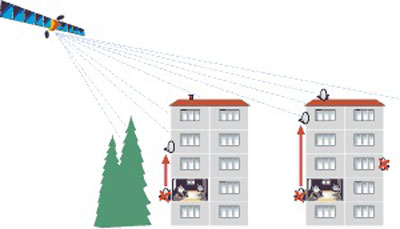

При выборе необходимо учитывать, есть ли возможность направить антенну на определенный источник сигнала. Если какой-либо объект (соседние здания, деревья и т.д.) создает значительные помехи для входа, необходимо установить его на крыше дома. Если такая возможность отсутствует, следует попробовать настроить антенну на другие спутники, находящиеся в зоне видимости.

Оборудование

Легко догадаться, что одной антенны и ее сигнала недостаточно. На настройка спутниковой антенны «сделай сам», необходима правильная установка и настройка целой системы спутникового Оборудование. Его можно приобрести в специализированном магазине.

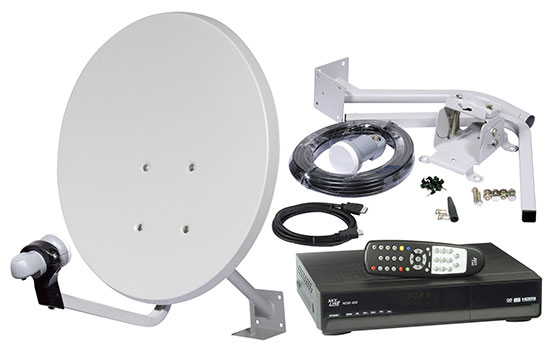

Основные элементы для установки:

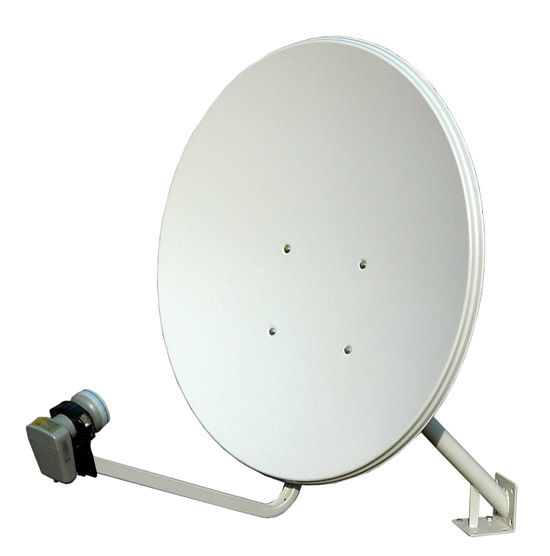

1. Антенна, которую часто называют еще & laquo;тарелкой&raquo ;, имеет диаметр – от 0,7 М до 1,2 М, ее назначение – формирование сфокусированного луча.

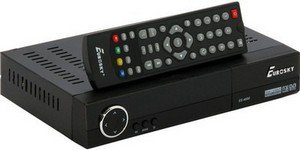

2. Самая дорогая деталь – ресивер. Выбор должен быть сделан с особой тщательностью и ответственностью, поскольку вещание делится на два формата: MPEG2 и MPEG4. Второй намного лучше.

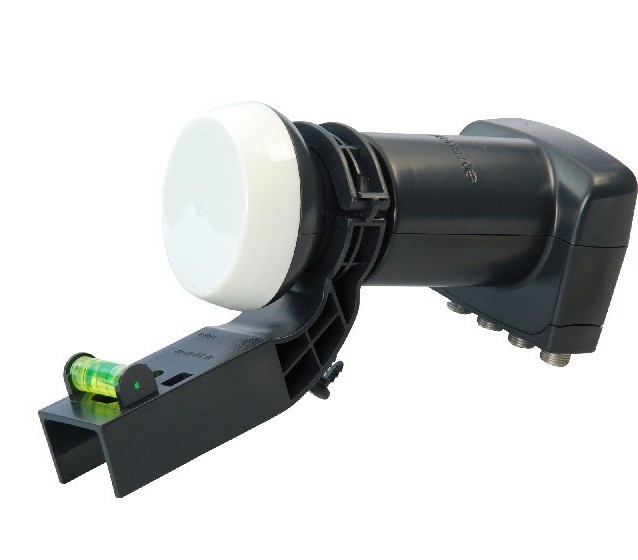

3. Головка, которая является конвектором. Их количество может варьироваться от 1 до 3 спутников по одному на каждого. Они должны быть универсальными с линейной поляризацией.
4. 2 застежки (многослойные).
5. Переключатель преобразователя – диск. Его внешний вид основан на том, что тюнер содержит только один одновременно принимаемый сигнал со спутника. А диск — это устройство для настройки спутниковых Антенны — обеспечьте их коммутацию, если используется 2 или более.
6. Коаксиальный кабель, сопротивление которого составляет 75 Ом. Количество должно быть рассчитано таким образом, чтобы иметь запас 3-5 метров.
7. Заглушки для завершения соединения (F-заглушки).
8. Зажимы и дюбели.

Необходимые инструменты

Установка и настройка спутниковой Антенны DIY выполняются при наличии следующего оборудования:

• Расчет удлинительного кабеля, не менее 3 розеток;
• Дрель или перфоратор (для крепления кронштейнов с дюбелями);
• Раны 10 и 13 мм;
• Крестообразная отвертка;
• Молоток;
• Изоляционная лента или пластиковая стяжка.

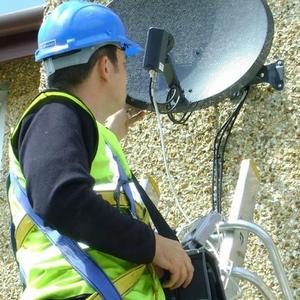

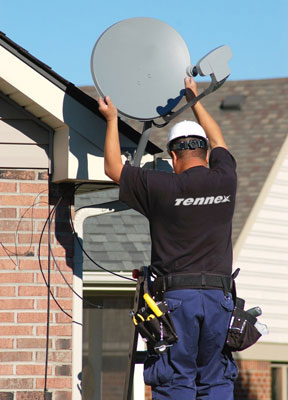

Процесс монтажа

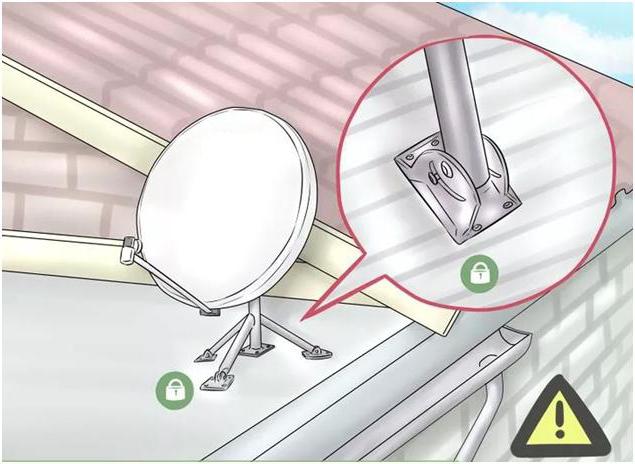

1. При установке антенны тщательно затягивайте винты, при этом шайбы и граверы не должны быть поцарапаны.
2. Прикрепите кронштейн к стене.
3. Повесьте на него антенну так, чтобы она была обращена на юг или юго-восток. Вы также можете посмотреть, где он & laquo;& raquo; на соседей.
4. Протяните удлинительный кабель и возьмите с собой тюнер и телевизор.
5. Завершите подключение телевизора, приемника и центрального конвектора антенны (один непосредственно к приемнику).
6. Настройте всю систему.

Правильная настройка спутниковых Антенны зависят от выбора места установки. В этом случае необходимо учитывать некоторые нюансы. Для приема сигнала со спутника необходимо, чтобы он свободно падал на принимающее зеркало. Поэтому важно установить антенну как можно выше. Крыши домов идеально подходят для этого.

Программа для настройки спутниковой Антенны «Выравнивание спутниковой антенны

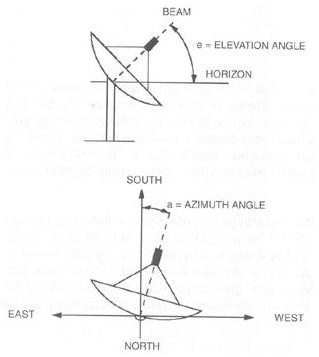

Для вычисления высоты (местного угла) и азимута всех правильно спутников Используйте спутниковую программу отдельно. Он отличается от других подобных сервисов тем, что определяет эти свойства для всех из них спутников Вместе. Что вы можете увидеть сразу из спутников При таком расположении антенны доступна и антенна – на.

Но расчет здесь чисто теоретический. На практике, однако, необходимо учитывать несколько факторов и вмешательств. Но эта программа для настройки спутниковой антенны способствуют более точной оценке ситуации.

Особенности современных тюнеров, их настройка

Большинство их тюнеров, которые продаются, уже прошиты. каналами. Поэтому не сканируйте их и не сортируйте. Он предлагает более удобные и простые настройку.

Чтобы реализовать это, вам понадобится Join TV и спутникового Приемники для электросети. Вам необходимо включить необходимые канал на «Астре», потому что настройка антенны спутниковой Спутник размещается в его фокусе (другими словами — в его центре).

После этого & laquo;информация& raquo; при необходимости. каналы На спутнике его нет, необходимо работать на частотах транспондера. Если их нет, вам придется сделать это самостоятельно. Если водить им по шкале на экране, можно определить силу и качество сигнала.

Некоторые нюансы при подключении антенны

В этом процессе есть несколько важных моментов. Например, правильно и тщательно очистите кабель. Также необходимо быть очень осторожным при подключении F-коннектора, так как в обратном случае возможно короткое замыкание оплетки и центральной жилы. В худшем случае приемник испортится.

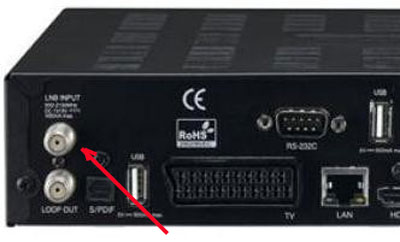

Правильное подключение кабеля не менее важно для желаемого выхода LNB_IN.

Если вы соединяете весь узел, вы можете настроить соединение стержня. Однако это более сложный независимый настройка спутниковой антенны.

Процесс настройки спутника

Теперь антенна почти каким-то образом расположена и повернута в предполагаемую сторону спутника. Нам нужно войти в настройки Там выберите приемник (тюнер) и соответствующий спутник. Затем следует показать правильные индикаторы частоты, скорости и поляризации. Для спутника Sirius, например, эти показатели составляют 11766, 2750 и N соответственно.

После этого на экране появятся две полосы. Первый покажет, что сигнал задерживается пластиной, а второй – изобразит его мощность. При правильной установке спутниковой Уровень сигнала на дисплее антенны должен составлять более 40%. Необходимо только увеличить значение качества на этом уровне в пределах 0.

Если не удается одновременно настроить антенну и вывести экран телевизора, необходимо перечислить поддержку мастера. Это скорректирует ваши действия. И снова настройка спутниковых Антенны не требуют много времени, но довольно быстро и лучше.

Сначала необходимо полностью повернуть панель вправо. Из этого положения необходимо медленно поворачивать его влево и постоянно следить за уровнем сигнала на экране телевизора.

Если попытка перехватить сигнал закончилась неудачно, вы должны уменьшить спутниковую антенну на несколько миллиметров ниже и повторите еще раз.

Настройка спутниковых Антенны состоят из тщательного поиска знака с ручной фурнитурой.

«Триколор ТВ»

Настройка спутниковой Антенны «Триколор» практически ничем не отличаются от других аналогов:

• Для обеспечения полной функциональности спутник Eutelsat W4 (36 v.d.) обеспечивает прямую видимость.
• Работы по установке ничем не отличаются от работ по установке других типов антенн. Чтобы обеспечить более точный прием сигнала, необходимо использовать спутниковый тип DRE-4000, тип DRE-5000.

Самостоятельная сборка антенны для приема «Телевидения

Прежде чем покупать набор «телевизоров» в специализированном магазине, следует решить, какого диаметра должна быть тарелка. В этом случае следует отметить свое местоположение относительно спутника. Показатель его диаметра может варьироваться от 60 до 90 см.

Настройка спутниковой Антенны «Телевидения» вынесены на спутник Intelsat-15. Если он отсутствует в списке вашего приемника, вы должны ввести его данные самостоятельно:

• Частота преобразователя – 10600
• Еда – V

Затем необходимо проверить характеристики транспондера: Частота должна быть 12640 МГц, показатель символьный – 30000, fec – 5/6, вертикальная поляризация и форматы вещания — MPEG2, DVB-S.

После начала поиска приемник должен быть найден 18 каналов. «Телекарта ТВ» в упаковке нет каналов Высокая четкость HD, поэтому при подключении к более современным моделям телевизоров необходимо обращать внимание на спутниковые HD-приемники. Они меняются спутниковый При приеме» сигналов ТВ-ТВ» и» показе» более четкого изображения.

«Согласование» уровня сигнала

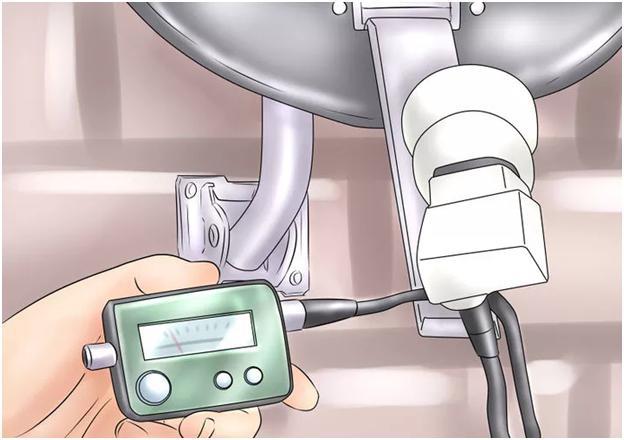

Для корректировки положения антенны показатель качества сигнала должен составлять не менее 20%. Теперь вы можете легко изменить его в любую сторону, чтобы получить минимум 40%.

Но это еще далеко не конец этой утомительной и сложной работы. Чтобы вся система работала правильно, необходимо качество 60-80%. Этого можно достичь только с помощью манипуляций с конвектором. Для этого мы поворачиваем его по часовой стрелке или против нее, пока уровни сигнала не станут удовлетворительными.

Затем необходимо отрегулировать боковые крышки (если имеются). Настраивать дополнительные головки гораздо проще, поскольку основная уже полностью выполняет свои функции. Необходимо, чтобы каждый из них был направлен на соответствующий спутник и перехватывал сигнал. Этот процесс аналогичен тому, который выполняется с основной головкой.

Теперь дело осталось за малым – это настройка каналов спутниковой Настройка антенн и самого телевизора. Для этого необходимо рационализировать все каналы – сделать так, как удобно каждому владельцу. Возможно, потребуется что-то удалить или заблокировать. Этот процесс индивидуален для каждого пользователя.

—> Спутниковый мир —>

Поэтому. Вы все же решили установить дома. спутниковое ТЕЛЕВИДЕНИЕ. Однако у вас не хватает денег на мастера, или вам просто интересно все делать своими руками. Если вы боитесь, что у вас ничего не получится, что это очень сложно — не бойтесь, ни для кого это не сложно. Мы поможем вам во всем. Следуйте за нами шаг за шагом, как мы и вы добьетесь успеха

Сначала нам нужно четко определить, что мы хотим увидеть: Русский каналы, Украинские иностранные или все сразу. Конечно, мы хотим увидеть все и сразу. Сразу же возникает второй вопрос: как мы можем исполнить свое желание? На антенну подвески двигателя можно установить абсолютно все. Но это гораздо дороже и требует определенных навыков. Есть и второй вариант — выбрать спутники, которые находятся близко друг к другу и на которых вы нужны. нам каналы И сигнал с которого мы можем принять антенной. «Это то, что тебе нужно!»- Скажи мне. Здесь мы остановимся на следующем варианте

Выбор спутников и приборов

С желанием мы также остановились на этом варианте. Теперь вы можете начать выбирать спутников И оборудование. Здесь, конечно, возникает вопрос: «Как это работает?»। Прежде всего, нужно определить, какие спутники интересны. нас каналы. Те, у кого нет компьютера и Интернета, могут пойти в интернет-кафе, чтобы наконец-то получить консультацию специалиста по покупке оборудования. Ну а тем, у кого есть доступ в интернет, мы даем «www.lyngsat.com» рекомендуем посетить сайт, или если у вас нет времени и терпения на долгие поиски, вы можете заглянуть на наш сайт в раздел «». Прическа, каналы Выбраны на спутниках, но они разбросаны по нескольким спутникам. Выбрать два или три спутника, чтобы получить максимальное количество лайков нам каналов Под одной антенной? Для этого нам необходимо знать, как и где расположены спутники. Каждый спутник имеет свою геостационарную позицию, которая связана с определенным градусом восточной или западной долготы. Все вместе они образуют своеобразный «пояс» вокруг Земли — «пояс Кларка», названный в честь немецкого астронома-физика, который рассчитал орбиту каждого искусственного спутника задолго до первого полета в космос в 1945 году. Земля. Этот «пояс» отлично виден только на экваторе. В нашей местности мы видим только его часть — «дугу», которая проходит с востока на запад по южной стороне.

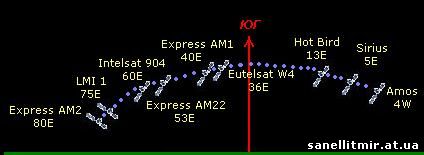

Рис. 1 «PIAS Clark» Рис. 2 «арка Кларка»

Сейчас мы видим, что спутник Amos, на котором находятся 15 украинцев. каналов, Другой спутник находится очень близко к «SIRIUS», там также 15 украинских и 4 русских дикторов каналов, А он, в свою очередь, находится рядом со спутником «HOT BIRD», на котором находятся 18 русскоговорящих людей каналов. Таким образом, мы получаем в общей сложности 52 популярных каналов, Идеальный вариант. Да, аналогично всё каналы Выбрав, также спутник, можно приступать к выбору оборудования. Так что же нам нужно? Во-первых, конечно, нам нужны антенны для ловли сома. Для нашего варианта лучше всего выбрать антенну диаметром 90 см. Она легко настраивается, а сигнал сильный. Далее, нам нужен ровно один приемник (тюнер). Ресивер — это приемник, который принимает сигнал от антенны и передает его на телевизор. Узнайте больше о ресиверах. Более подробную информацию о приемниках можно найти в разделе Дополнительные возможности. Конвектор («голова»). конвектор — это устройство, принимающее отраженный от антенны сигнал и передающее его на приемник по антенному кабелю. Конвекторы могут быть разных типов (см. раздел «Инструменты»). В вашем случае нам нужны три конвектора серии KU (универсальные). Теперь нам нужен дайджест. Dijgt — это устройство, которое объединяет сигналы от трех конвекторов в один поток и отправляет его на приемник. Кронштейн приварен к платформе для четырех кронштейнов. Длина кронштейна зависит от того, насколько далеко находится соседский балкон или ваша собственная терраса. Не забудьте приобрести двухсторонний кронштейн для конвейерной ленты. Также необходимо примерно определить расстояние от предполагаемого места, где будет расположен приемник для антенны, и знать, сколько метров кабеля вам понадобится. Жесткий кабель лучше поместить в плотную оплетку. Четыре дюбеля 5 см и винты 13 мм для кабеля и еще 8 F-планок. Вот и все, теперь можно выбирать оборудование.

Рис. 3 » антенный диск» рис. 4 «конвектор» рис. 5 «ресивер»

Установка, настройка и подключение

Вот вы и дома. Они приносили свои длинные вещи, заносили их в квартиру или дом. Означает следующий шаг. Конечно, вы уже выбрали место для вашей антенны — это южная сторона дома или квартиры. Остается добавить, что при выборе места для установки антенны убедитесь, что в радиусе 15-20 метров от нее нет высоких препятствий. Установка крана. Нет, ничего сложного. Отметим лишь, что Кранхетин следует устанавливать как можно равномернее. При установке рекомендуется использовать «уровень». Все, кронштейн установлен, теперь приступаем к установке антенны. У нас есть: антенный диск, согнутая трубка («арка») с двумя приваренными уголками, на сгибе и на одном конце, где есть два отверстия для винтов, и пакетик с мелкими деталями. Открываем карман и достаем металлическую пластину с двумя отверстиями посередине и одним по краям и прикрепляем ее к верхнему углу «банта» так, чтобы угол выступал в пластину. Не забудьте подложить под гайку шайбу для более прочной опоры. Вставляем «бантик» в отверстие в нижней части антенного диска и закрепляем его двумя декоративными винтами на диске и двумя в нижней части. Теперь прикрепляем подвижное устройство к задней части антенны на «дуге» с помощью зажимов, так чтобы подвижная дуга находилась внизу. Мы подошли к самому ответственному моменту — установке конвектора. Собираем два крепежа боковых конвекторов и размещаем их на «арке» спереди примерно в одном сантиметре от щели. Затягивать винты и болты на кронштейне и подвижном механизме не следует. Так как если вы новичок, то при первой установке антенны вы можете столкнуться с трудностями при ее установке и правильном выравнивании. После установки конвектора можно сразу же установить антенну на пенис, а затем настроить ее отдельно для каждого спутника. И вы можете попробовать отрегулировать расположение конвектора так, чтобы после установки и настройки антенны для центрального спутника, чтобы принимать сигнал с двух сторон. спутников. Для начала нам нужно определить, с какого конвектора спутник будет принимать сигнал. Давайте вспомним наше местоположение спутников. С запада на восток (справа налево) первым продвигается Амос, он немного выше Сириуса и более почетен. Теперь вспомним закон зеркального отражения из школьного курса: «Под каким бы углом луч не падал на предмет — под таким же углом он будет им отражен. «Стало быть — конвектор должен быть по кривой — с востока на запад (слева направо). Слева верхний Амос, центральный Сириус и справа нижний HOTBIRD. Где, какие конвекторы мы знаем, теперь нужно определить их положение относительно друг друга. Здесь мы не будем утомлять вас простыми расчетами. Поместите один за другим на высоту 2, 5 градуса, т.е. правый нижний конфитюр на расстоянии 1, 5 — 2 см от центрального конвектора, а верхний левый — на расстоянии 3 — 4 см от центра. Преобразователи готовы, теперь соединяем дни. От купленного вами кабеля отрезаем три куска (не с надрезом) по одному метру и зачищаем примерно по 0,8 см с обеих сторон. Необходимо тщательно очистить кабель, чтобы не повредить внутреннюю оплетку. Осторожно снимите верхнюю изоляцию, заверните жгут обратно и снимите остальную изоляцию. Наматываем кабель на обе стороны F-эндора и подключаем кабель к конвектору. Мы берем «Diegt». С помощью » digot » 4 порта — LNB (конвейер) и один порт — ревер — подключите кабель к разъемам в трех из четырех портов LNB (мы рекомендуем выбрать, к какому порту вы подключаетесь, или запомнить, к какому порту вы подключаетесь). Мы устанавливаем антенну на Cranin, но не затягиваем хомут, так как нам еще нужно настроить антенну. Теперь берем основной кабель, также очищаем его и вставляем один конец в порт Digot — «Restore», а другой в порт LNB ресивера (название портов может отличаться, смотрите инструкцию). Комбинируем соединения «Скарт» или «Тюльпан-ресивер» с телевизором. Включаем телевизор и переводим его в режим AV или видео. Включаем ресивер, заходим в меню и настраиваем в соответствии с инструкцией по эксплуатации каждого из наших устройств спутников под антенну:

Тип LNB-универсальный или 10600/9750

порт — в том же порядке, в каком дигот подключается к антенне (мы всегда подключаем: Amos — 3, SRIs — 2, HOTBIRD-1).

На время настройки Расположите телевизор, ресивер и приемник рядом с антенной. Таким образом, вы можете видеть качество сигнала и управлять приемником. Мы переходим к последнему и самому важному этапу — настройка антенны.

Здесь кроме ключей нам понадобятся еще два инструмента: компас и угольник. Быстро настройки антенны, нам необходимо знать два ключевых параметра: азимут центрального спутника и угол наклона антенны. Единых значений не существует, для каждого региона они свои. Параметры для нашего региона (Черновицкая область) можно найти в разделе «Каналы и спутники» на нашем сайте. Жителям других регионов мы рекомендуем загружать в программы «Программа» для настройки спутниковых Антенны » программа «Выравнивание спутниковой антенны». Если у вас нет ни компьютера, ни Интернета, при покупке оборудования необходимо проконсультироваться со специалистом. И поэтому вы уже знаете азимут вашего центрального спутника (Sirius — 207`b) и угол наклона антенны (99′). Прикрепляем компас скотчем к центральному конвектору так, чтобы стрелка юга была направлена вдоль центральной линии конвектора, и передвигаем антенну по мере приближения стрелки, к которой нужно. Теперь берем угол и ставим себя в дурацкий угол. То есть, на центральном конвекторе установлен экран. Поочередно меняем приемник на два других спутника, и если сигнала нет или он плохого качества, нужно установить положение конвекторов под положение конвекторов. После получения максимального сигнала на всех трех конвекторах, затянув все винты и зажимы, закрепите «Dijegt». Установите телевизор и приемник на свои фиксированные места. Сядьте поудобнее на стул и наслаждайтесь плодами своего труда.

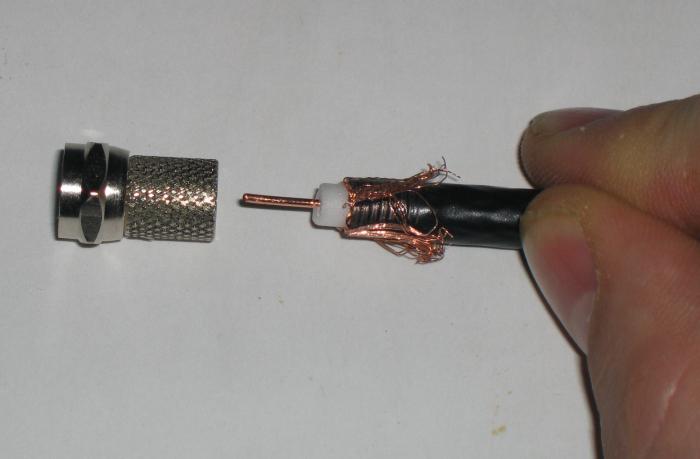

Рис. 6 «Порядок установки конвектора» Рис. 7-9 «Подготовка кабелей».

Рейс. 10″ гладкая часть дигота » Рис. 11″ меню настройки ресивера»

И для этого HTO решил серьезно заняться спутниковым Имея ноутбук и зарабатывая с его помощью деньги, мы предлагаем полный курс по спутниковому телевидению.

Настройка спутниковой антенны самостоятельно: подготовка и порядок действий

Спутниковое телевидение не теряет своей актуальности даже с широким распространением цифрового наземного вещания и предлагает аналогичные возможности. Получение изображения со спутника представляет особый интерес для целого ряда органовканалов, путешествие с почти звуковым сопровождением на всех языках мира. Кроме того, многие каналы доступны совершенно бесплатно.

Наконец, есть районы, где технически невозможно организовать сплошное покрытие из-за большого расстояния между населенными пунктами. Многие городские жители также переходят на спутник там, где невозможно принять сигнал приемлемого качества либо из-за сложного рельефа, либо из-за плотных и высоких зданий. И произвести установку и настройку спутниковой Антенны, как и сам приемник, не так уж сложны и позволяют сэкономить много денег при изготовлении своими руками.

Что нужно знать перед установкой

Для начала необходимо выяснить точные координаты места, где вы будете устанавливать антенну. Это можно сделать по любому географическому справочнику или с помощью поиска в Интернете.

Затем вам понадобится информация о параметрах передачи данных с выбранного спутника. Здесь будет интересно узнать:

• Положение спутника на горизонте;
• Частота транспондера (передатчика на спутнике);
• Означает символьную скорость в КБ/с и максимальную скорость передачи информации;
• Поляризация сигнала;
• FEC, другими словами — коррекция ошибок. Этот параметр не является обязательным для некоторых моделей приемников, так как он может быть установлен автоматически. Кстати, заказы на автоматизацию производства здесь.

Информацию о транспондерах также проще всего узнать через поисковые системы, оценив там только название спутника.

Наконец, необходимо рассчитать углы наклона и поворота антенны. Это можно сделать разными способами.

1. Спросите тех, кто уже принимает сигнал с интересующего вас спутника и производит настройку своими руками.
2. Рассчитать вручную. Однако этот метод требует достаточно серьезных знаний и поэтому не всегда осуществим.
3. Используйте специальные программы.

Вы также можете найти и загрузить их по всей сети. Независимо от разработчика, все они требуют ввода географических координат расположения антенны и позиции или названия спутника. Дополнительным плюсом в этом случае является то, что такие программы также отображают результаты расчетов в графическом виде. Это значительно упрощает понимание того, как антенна должна быть расположена в пространстве, чтобы получить доступ к интересующему спутнику.

Как настроить тюнер спутниковой Сами антенны

Вся настройка Выполняется через меню. После нажатия соответствующей кнопки необходимо поочередно перейти в раздел «Настройки вызова». Возможно, название этого раздела будет другим, но смысл должен остаться примерно тем же. Вы должны работать на следующих должностях.

1. Номер антенны. Лучше оставить единицу по умолчанию.
2. Название спутника.

Оставить настройка Спутниковая группировка Hot Bird, популярность которой обусловлена большим количеством русскоязычных радио- и телестанций.каналов. Если вы не нашли нужного в этом пункте меню, нажмите «Добавить» и введите название.

Лучшим решением в ситуации, когда покупка готового блока питания не по карману или технически нецелесообразна, является сборка импульсного блока питания своими руками. Это популярная и широкая элементная база по доступным ценам.

Наиболее распространенным электрическим счетчиком, используемым в повседневной жизни, является однофазный счетчик. В тех случаях, когда вам необходимо самостоятельно модифицировать его, вам потребуются определенные знания — от разнообразных функций до конкретных схем подключения. В помощь мастеру — эта статья.

Сам текст может быть любым, но лучше всего ввести правильное название спутника, чтобы избежать ошибок в будущем. Кроме того, желательно указывать имя и должность в градусах. Поскольку спутники расположены в точке 13E, название можно дать так: «HotBird13». Для этого поля можно использовать только стандартные 8 символов.

Раздел может содержать несколько других элементов. Например, можно было бы изменить способ, которым New является каналов Поиск отдельно на транспондере или отдельно для радио и ТВ.каналам, Или соедините их все вместе. Основополагающее значение для начального настройки Эти объекты не имеют.

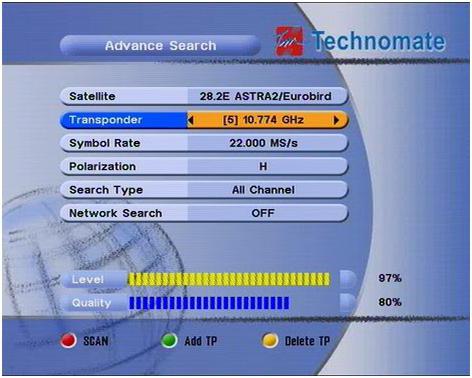

Самое главное, что после ввода типа поляризации важными становятся показатели качества и уровня сигнала. В большинстве моделей приемников они расположены в одном окне, в котором настройка на транспондер.

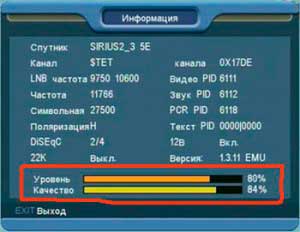

Индикаторы отображаются в виде двух полос с цифрами рядом с ними. Цвет индикаторных полос может быть произвольным и даже меняться в зависимости от отображаемых значений. Поэтому лучше ориентироваться на их степень завершенности и на проценты.

Верхний диапазон, который может быть обозначен как «уровень сигнала», «уровень», «L» или аналогично, символизирует качество сигнала, поступающего от датчика. Если он меньше 10% или даже равен нулю, это может означать, что описанное выше не соответствует действительности. настройки произведены неверно.

Нижний диапазон — качество сигнала («Сигнал», «Качество», «Качество» или «Q»). Показания этого индикатора наиболее важны для точности настройке спутниковой Как антенна, он указывает точность наведения на спутник. Его нормальное значение составляет 70% и выше.

Теперь необходимо сохранить введенные данные, нажав «Ok»,». Выход» или «Выход».

Самостоятельная настройка антенны

Все задачи, которые необходимо выполнить правильно настройки спутниковой антенн и получения максимально возможного качества изображения можно разделить на три составляющие.

Обучение

Поскольку подразумевается, что подвеска антенн уже установлена в оптимальном месте, следует соблюдать тщательную подготовку к настройке. Без него риск попасть в ситуацию, когда оборудование уже отправлено в путь, чрезвычайно высок, а какие-то важные мелочи упущены. Поэтому необходимо заранее позаботиться о внешнем виде следующих вещей:

• Гаечные ключи и отвертки всех размеров, используемые при монтаже подвески и необходимые для крепления самого зеркала;
• Комплект из компактного телевизора, тюнера и соединительного кабеля;
• С удлинительным кабелем достаточной длины и парой розеток для минимального питания;
• Компас;
• Транспортер.

В некоторых случаях бывает невозможно физически разместить тюнер рядом с телевизором так, чтобы во время работы можно было видеть экран. В таком случае также необходим помощник, который будет контролировать сигналы с дисплеев тюнера и немедленно сообщать об их изменениях.

Грубая настройка

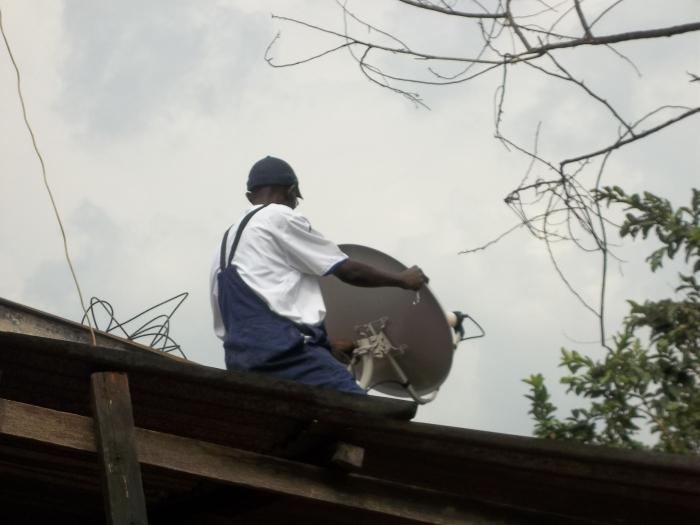

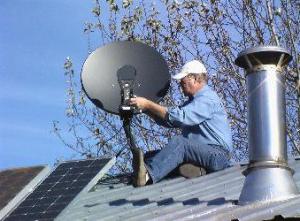

Во-первых, следует установить антенну на свое место и не закреплять ее, чтобы возможность изменения положения зеркала сохранялась без особых усилий. Поскольку данные о необходимых углах наклона и поворота уже получены, можно приступать к выравниванию антенны:

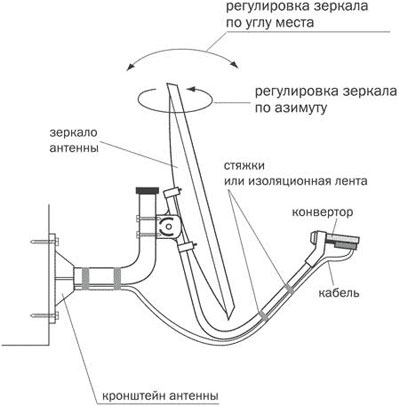

1. Используя компас, ориентир, расположенный на нужном азимуте, смотрит на горизонт. Для этого на компасе устанавливают азимут и ищут направление на визир. Предмет, попавший в щель визиря, становится лишь руководством к действию;

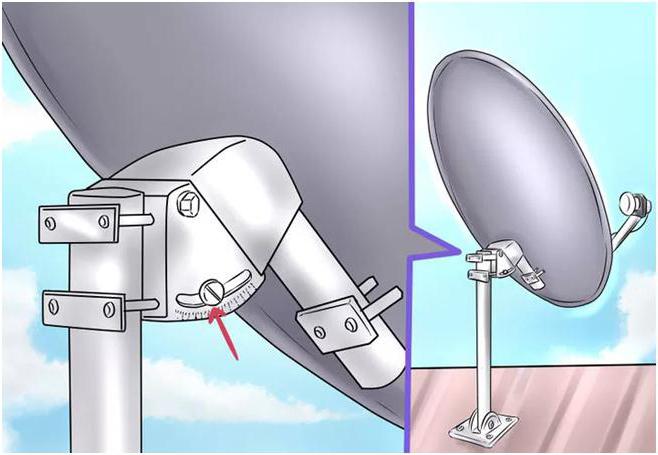

2. Угол вертикального наклона сначала берется очень приблизительно. Вы можете проиллюстрировать это, посмотрев через транспорт на участок зеркала антенны. Желательно, чтобы антенна была немного сильнее, чем необходимо.

Точная настройка

Теперь необходимо включить телевизор и ресивер. На экране особый интерес представляет полоса индикатора качества сигнала.

Далее антенну следует отклонить на несколько градусов влево. Теперь антенну следует постепенно поворачивать влево, постоянно следя за индикатором на дисплее. Если во время этого действия показатель индикатора качества сигнала не увеличился, зеркало антенны следует опустить очень низко и повторить процесс в обратном направлении.

Это движение змеи в конечном итоге найдет точку в пространстве, где уровень качества сигнала превышает желаемые 70-75%. При таком уровне уже можно будет обеспечить надежный сигнал.

Электропроводка — чрезвычайно ответственное мероприятие. Поэтому при планировании монтажа электросети особое внимание следует уделить схеме электропроводки в частном доме или квартире.

Трехфазные электродвигатели все чаще используются в быту благодаря своей эффективности. О принципе работы асинхронных двигателей можно прочитать здесь, а эта статья поможет изучить схему подключения в однофазной сети 220 вольт.

При поиске точного направления на спутник важно помнить следующее:

Вы можете повернуть антенну из стороны в сторону или назад, так как человеческое тело является непреодолимым препятствием для такого слабого радиосигнала;

Как только направление на спутник будет найдено, следует выполнить автоматический поиск каналов. Последовательность действий может быть разной для разных моделей приемников, но в целом они не отличаются от поиска каналов На обычном телевизоре.

Завершив настройку, Все крепежные элементы должны быть затянуты и отрегулированы как можно прочнее. T.of. Антенна имеет огромный парус, то ветер может скоро утонуть. настройку со слабым винтовым толчком.

Последним этапом будет надежное крепление кабеля. Лучше всего закрепить его на раме конвертера и элементах подвески с помощью одноразовых пластиковых зажимов.

Самостоятельная настройка спутниковой АНТЕННА — явление не настолько сложное, чтобы требовалось внимание, точность и неторопливость. Тщательная подготовка поможет упростить работу, где необходимо заранее понять всю последовательность своих действий и необходимое положение антенны в пространстве. Результатом будет долгая служба спутниковой антенны без ремонта и обслуживания.

Регулировка и установка спутниковой Антенна и тюнер независимы друг от друга на видео

В видеоролике весь процесс описан простыми словами и тут же показан на примере установки в деревенском доме. Смотрите, и тогда установка будет еще проще.

Как настроить спутниковое ТЕЛЕВИДЕНИЕ. Установка и настройка спутниковую антенну самостоятельно.

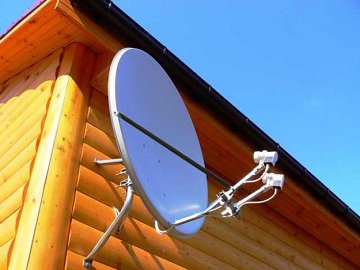

Установка антенны и настройка её на приём каналов с трёх спутников В то же время это оптимальное решение, экономящее финансы и пространство.

Более 100 россиян и украинцев выпустят на свободу канала, а также итальянский, польский и др. каналы.

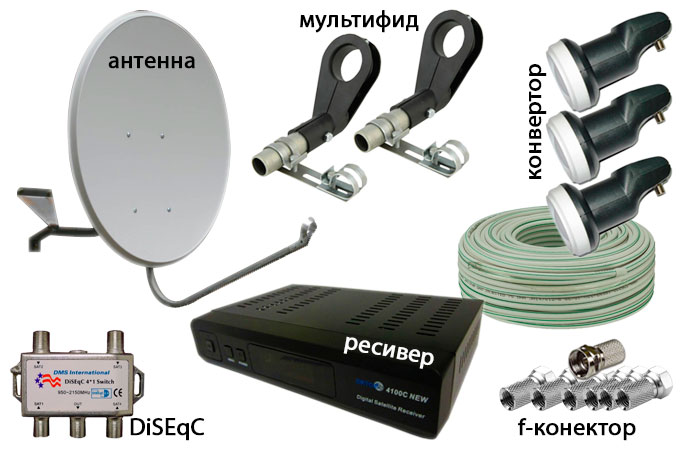

Для установки антенны на 3 спутника нам потребуется:

1 спутниковая Антенна 3 конвертера (головной) 2 конвертера боковых креплений (мультифиды) 1 переключатель DISEC. 1 спутниковый ресивер

А также провода, F-ссылки, инструменты.

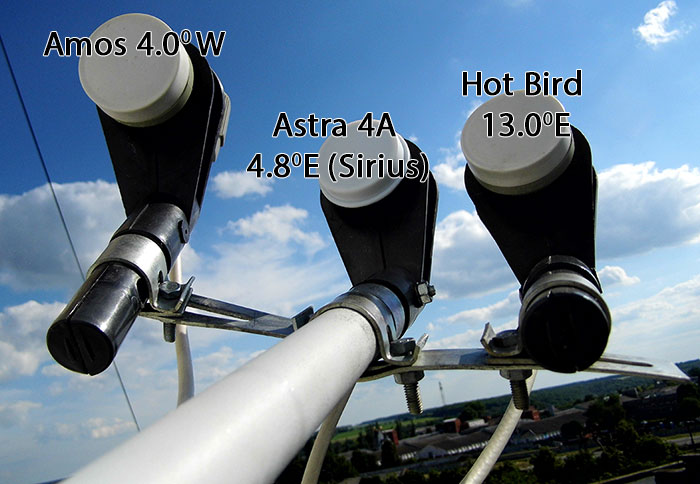

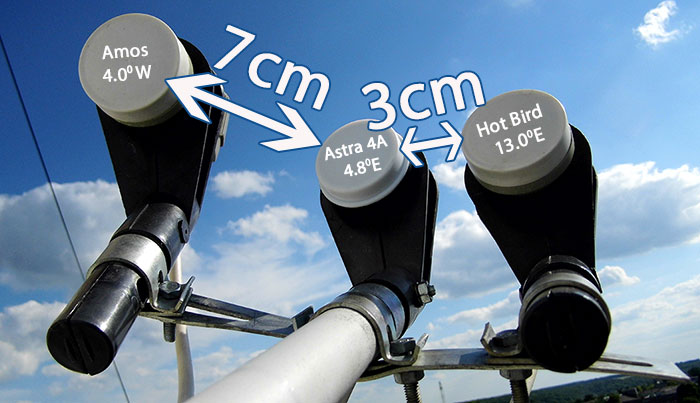

Планировочное расположение преобразователей (основных).

Как видно, центральная головка антенны направлена в сторону спутника Astra 4a (ранее Sirius), она должна присоединиться к деактивированной антенне.

Сборка антенны подключение кабеля к конверетру и переключателю.

Кабель должен быть подключен при закрытом приемнике. Замыкание кабеля может привести к выходу приемника.

Прикрепляем две головки с мультифидом для примерного положения (на рисунке).

Прикрепляем голову кота, отводим Амоса влево от центральной головы (если смотреть со спины антенн) на 7 см и чуть больше, затем голова отводит теплую птицу вправо, она находится примерно в 3 см от центральной головы и чуть меньше.

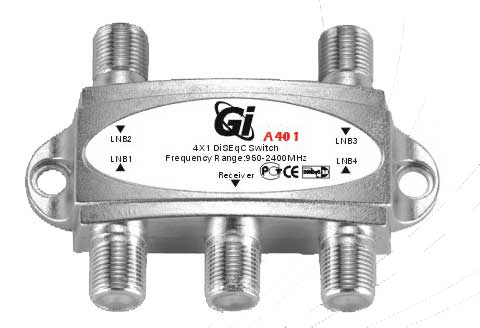

Diseqc-переключатель.

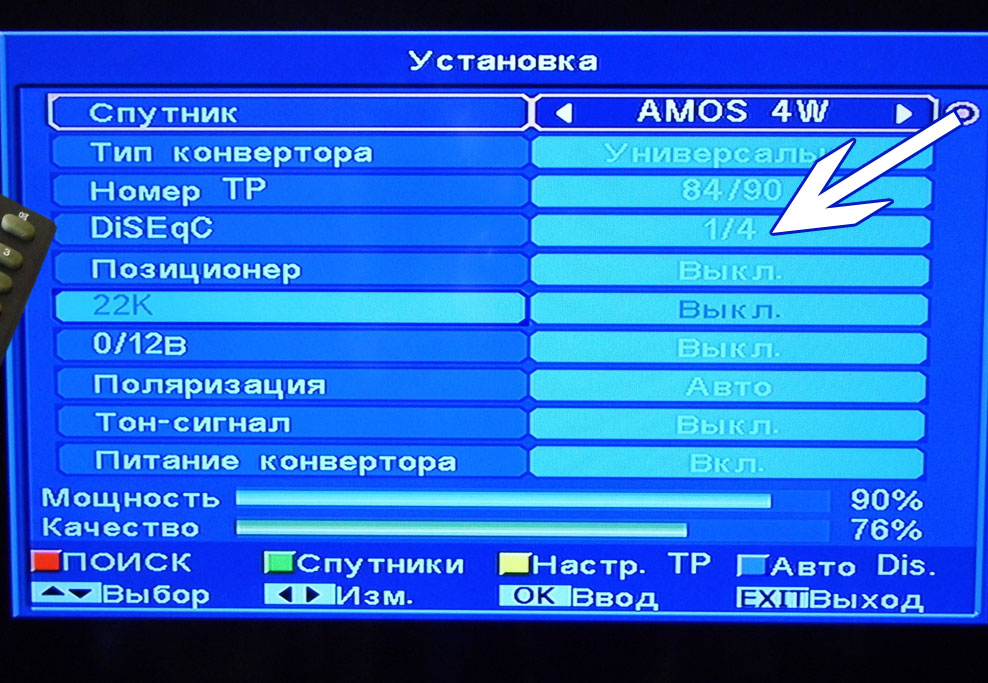

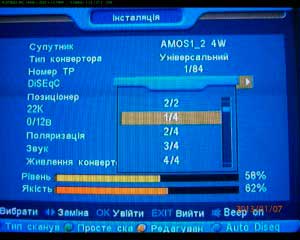

Подключите кабель от головки к расшифровке DISEQC. Мы пишем, какие порты коммутатора (порты пронумерованы) соответствуют каждому спутнику. Например, конвертер, принимающий сигнал со спутника Amos, подключит первый порт, третий — Sirius, четвертый — Hot Bird.

Amos 1/4 Sirius 3/4 Hot Bird 4/4

Настройка ресивера.

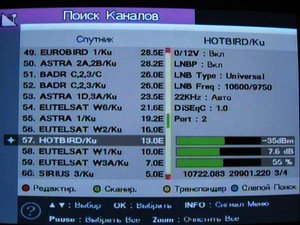

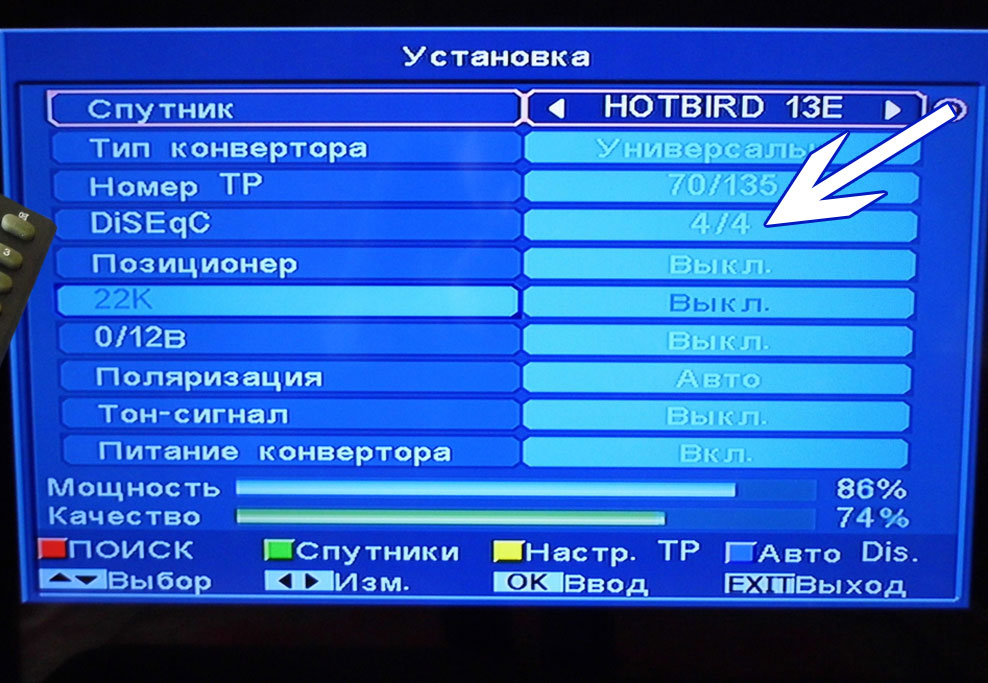

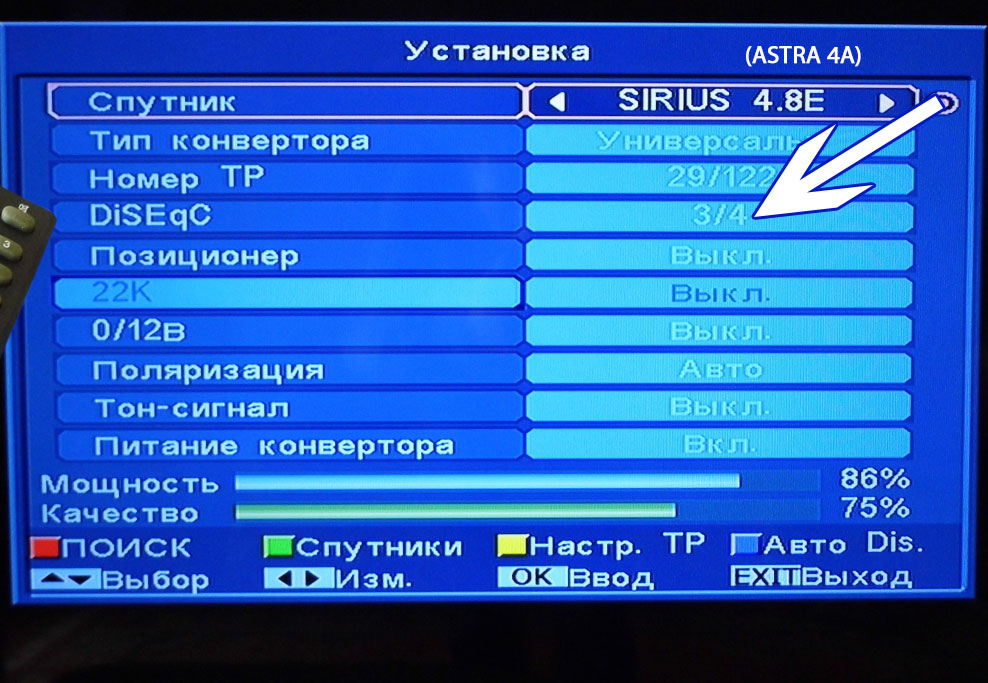

Теперь необходимо настроить приемник или нашу конфигурацию. Поскольку мы можем использовать различное количество головок и переключателей в настройках приемники этих данных еще не установлены. Нам нужно указать, что мы используем переключатель с четырьмя входами, а точнее, нужно указать, какие головки переключателя подключены к головке.

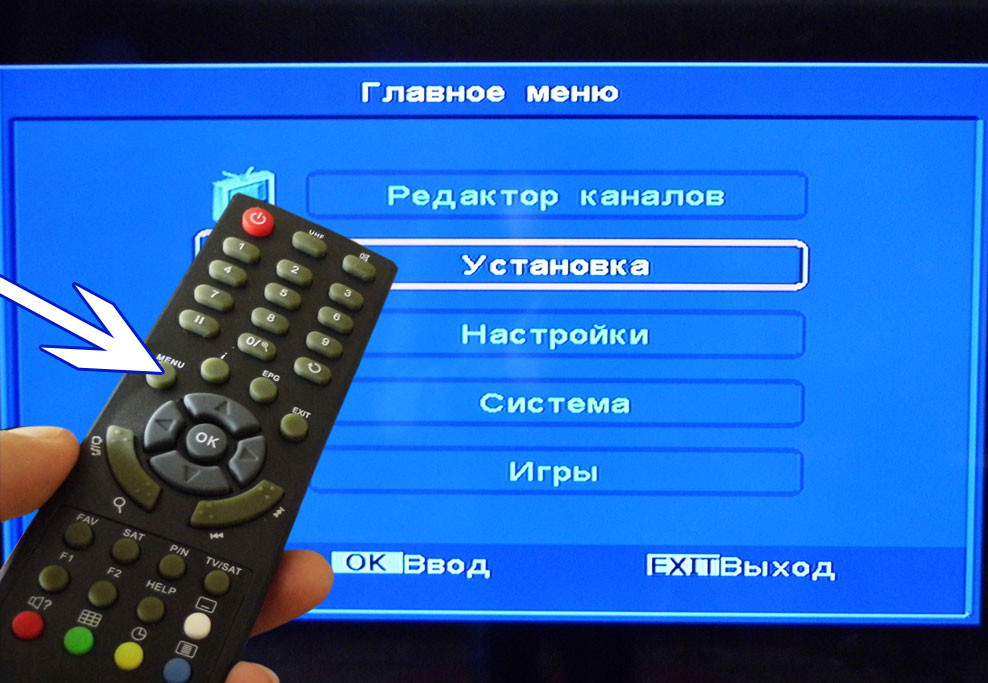

Заходим в меню — нажимаем на консоль меню. В зависимости от модели приемника, структура меню может не иметь пресинаптических различий. Мы рекомендуем использовать уже настроенные спутниковый приемники. Заходим в «Меню» — «Установка», выбираем спутники по очереди и устанавливаем параметр «DISEQC».

amos 1/4

sirius 3/4

hot bird 4/4

Поиск сигнала и направление антенны.

Мы установили центральную головку для спутника Astra 4a.

Когда антенна установлена, кабели подключены, приемник включен — включаем антенну и находим сигналы спутников. Чтобы облегчить задачу, нужно заранее определить угол подъема спутниковой пластины и угол поворота.

На сайте http://www.dishpointer.com / они могут определить местонахождение антенны и ее географические координаты. Вам нужно только представить страну, город, улицу, дом и выбрать интересного собеседника. 4.8 e выбираем Sirius 4. Видим направление на карте, под картой вы найдете координаты местности и угол, на который нужно поднять антенну.

Сначала нам нужно настроить astena для спутника Astra 4a (ранее Sirius) — центральной головки. В меню ресивера переходим к спутнику ASTRA или включаем его. из каналов На спутнике ASTRA, например, «Рада» или «2+2».

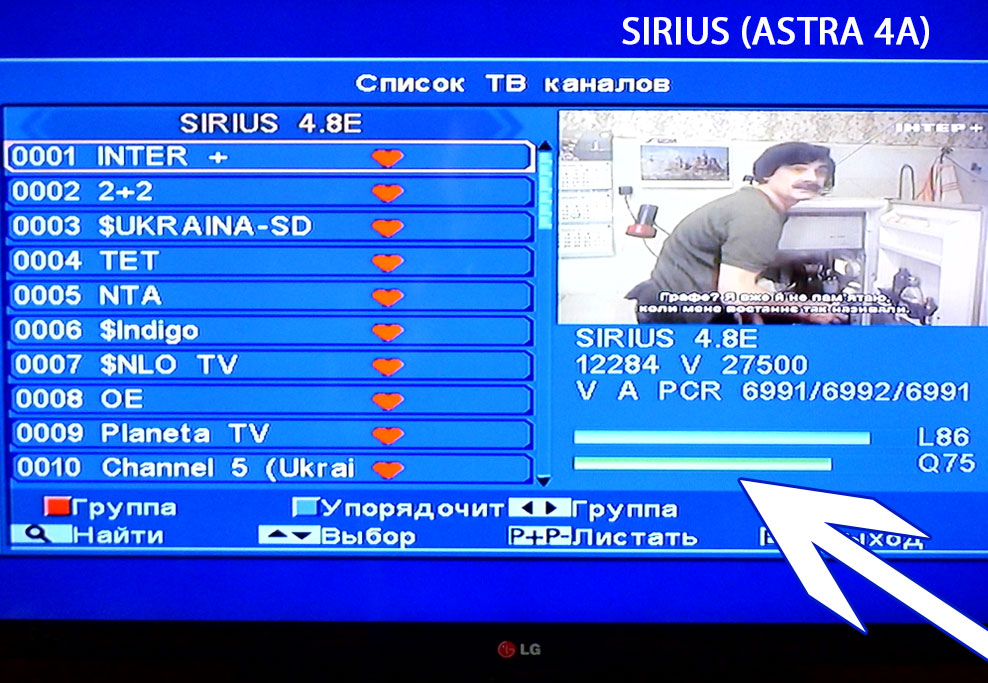

Вы должны увидеть две шкалы: Первый показывает уровень сигнала, а второй — качество.

Антенны устанавливаются на нижней шкале «Качество». Постепенно поворачиваем антенну влево-вправо, если сигнал найти не удается, немного меняем угол наклона антенны и повторяем вращение снова. Уровень сигнала должен быть около 70. Мы фиксируем антенну для считывания. Половина работы сделана!

Повторяем операцию с левой головой (AMOS). Например. на канал «1+1» или «Новый канал»। Сейчас у нас нет возможности перемещать антенну, мы меняем положение головы с помощью многогранных креплений. Мы стараемся, чтобы качество сигнала было более 70.

На последнем этапе мы установили Hot Bird (правая голова). Вы можете настроить на каналы «1tv», «rtr»। Качество сигнала на этом спутнике может быть настроено более 70. Когда с помощью монтировки удалось добиться максимального результата, поворачиваем конвертер вокруг своей оси и принимаем максимальный сигнал с этого спутника.

Если у вас возникли вопросы, пожалуйста, напишите на форуме в теме: Настройка антенны на 3 спутника Amos Astra HOTBIRD.

Мы будем рады попытаться помочь вам.

Как произвести настройки спутниковых каналов? Установить антенну без опыта сложно. Но вы можете разобраться в этом сами. Если у вас есть терпение и вы не хотите платить монтажникам за их услуги, это руководство для вас.

Ведь эти же специалисты когда-то были без опыта и знаний, как и вы. Но он научился своему ремеслу. Попробуйте, и у вас все получится. После того как вы потренируетесь на своей антенне, вы можете предложить услуги своим друзьям или родственникам.

Будьте готовы к тому, что вы, возможно, не сможете сделать что-то немедленно. Возможно, первый настройку А установка антенны может занять неделю, но потом вы сможете выполнить все эти действия за несколько часов.

Выбор спутника

Перед установкой настройки спутниковых каналов, Вам нужно решить, с какого спутника вы будете его принимать. Большое количество таких объектов летает в космосе, и все они передают различные телаканалы.

В России полностью приняты следующие инструменты:

Жар-птица на 13,0° восточной долготы (много русских). каналов И большой пакет для взрослых каналов);

Нажмите AMU36 на 1 град. Д. («Триколор ТВ» и НТВ+);

AM53.0 Экспресс на 6 град. D.;

Джамал 402 при 54,9 град. D.;

Выдавливание при 56,0 град. на АТ1. Д. («Триколор ТВ Сибирь» и НТВ+ Восток);

ABS при 75,0 град. 2. D. (МТС ТВ);

Горизонт 2 и Intelsat 15 на 85, 0 град. Д. («Континент-ТВ»/»Телекард»).

Ямал при температуре 90,0 град. 401. D;

Вытолкните AM33 при 96,5 град. D.

Конечно, есть и другие сателлиты, но эти пользуются спросом из-за большого количества русскоязычных сателлитов каналов. По всем остальным объектам россиян каналов Нет или есть, но в очень небольшом количестве.

При упоминании об этом открыты такие как каналы, Заплатили. В приведенном выше списке в скобках указаны все пакеты платежей. Обратите внимание, что «Триколор ТВ» и НТВ+ транслируются на 36 и 56 градусах, но называются несколько иначе. Каналы и частоты немного отличаются. Кроме того, используемое кодирование также отличается.

Спутник, расположенный в позиции 56 градусов, наиболее сфокусирован на восточной части России. А пакеты, находящиеся в положении 36 градусов, находятся на европейской стороне.

Если вы не планируете покупать карту для просмотра платежей или пользоваться мячом, вам нужно выбрать спутники, на которых транслируется много бесплатных передач каналов. Например, хорошим вариантом будет Multifide из спутников В позициях 75, 85 и 90 все эти сигналы могут быть приняты на одну антенну, так как они расположены близко друг к другу, вы можете поймать много открытых шкал. каналов.

Если у вас дома есть большая антенна (180 сантиметров в диаметре), некоторые головки можно подвесить по краям, но без опыта с нуля вам будет трудно это сделать, сначала держите хотя бы некоторые в середине (как показано на рисунке). а затем сделайте дополнительные крепления, чтобы достать другие спутников.

Выбор оборудования для дисплея

Для настройки каналов спутникового Для просмотра ТВ и далее необходимо специальное оборудование Полный комплект всегда можно купить в специализированном магазине Если вы хотите смотреть НТВ+, МТС ТВ, «Триколор ТВ» или что-то еще, то оборудование можно купить вместе с ресивером в одном месте

Если вы не намерены следить за платежами каналы, Вы будете использовать мяч или смотреть только открыто, лучше покупать в магазине, который не связан с этими ТВ-провайдерами

Спутниковые антенны и головки почти везде одинаковы, но есть разница каналы Они передаются на частотах с круговой поляризацией, а некоторые — с линейной. Для круговой поляризации внутри головки устанавливается специальная пластина, которая преломляет сигнал.

Среди прочего, рекомендуется использовать современные модели, поддерживающие последнее поколение цифрового телевидения, многие старые модели каналы не принимаются.

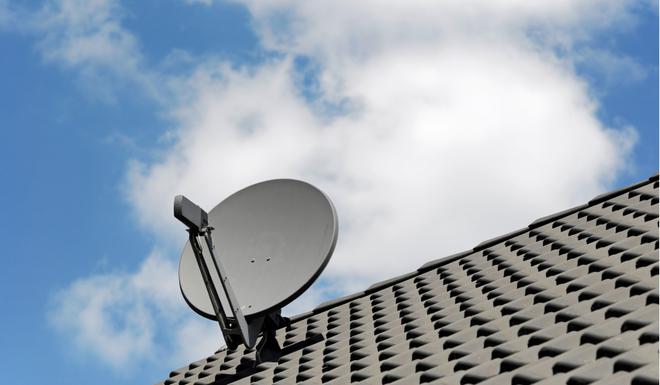

Установка антенны

Настройки спутниковых каналов Они производятся только после сбора антенны

Необходимо закрепить его как можно плотнее, иначе он будет смещаться при сильном ветре Изменение положения хотя бы на несколько миллиметров сильно изменит качество сигнала

Конечно, сначала нужно прочно закрепить только ножки, а не всю антенну, иначе она осядет.

При установке антенны необходимо выбрать такое положение, чтобы она была обращена в сторону, в которой находится тот или иной спутник

Сейчас можно найти множество программ, которые помогают определить его местоположение с помощью GPS Вам нужно только направить антенну в том направлении, которое указывает телефон

Настройка спутниковых каналов

Самостоятельно настройка каналов спутниковой Используются антенны или применяются специальные устройства Пример показан на следующем рисунке

Если вы не планируете делать это в будущем, вам не нужно тратить лишние деньги Лучше использовать купленный приемник Он также отлично ловит знаки

Вам необходимо открыть таблицу частот каналов Запустите в ресивере нужный вам спутник и нужное вам значение

Если у вас современная модель, в базе должны быть запрограммированы свежие и рабочие частоты, что значительно облегчит поиск без необходимости вводить так много цифр вручную

После запуска частоты, задания скорости потока и поляризации нужно перемещать антенну и головку до тех пор, пока качество сигнала не станет как можно выше Если качество сигнала плохое, ваше изображение либо исчезнет, либо возникнут различные помехи А если погода плохая, вы увидите только изображение Малевича Поэтому нужно стараться достичь максимального уровня сигнала

Как только вы получите наилучшие указания, вы должны начать поиск каналы Вы зафиксированы в базе Принцип работы всех приемников одинаков, меняется только дизайн Кроме того, всегда есть советы

Настройка спутниковых каналов на телевизоре

Настройки спутниковых каналов В телевизоре можно создать по тому же принципу, Только приемник используется, не внешний, не внешний, Но есть недостатки, за которые встроенный в телевизор приемник может не поплатиться каналы Если вы делитесь или используете всевозможные прошивки, вам просто нужно выглядеть открыто каналы Или купить официальную карту

Заключение

Прежде чем сделать это настройкой Антенны, думайте и изучайте часто, где и что каналы Передается. Обратите внимание, что многие из них повторяются на всех русскоязычных сателлитах. Поэтому нет смысла хранить их все до последнего.

Приятно смотреть!

Настройка спутниковой Антенны сами по себе.

В наше время спутниковые Технологии пришли почти в каждый дом. И многие думают. что настройка спутниковой антенны — это сложный процесс. На самом деле это не так, и если вы все понимаете, то все становится намного проще.

Сегодня мы поговорим о самостоятельной сборке, установке и настройки спутниковой Антенны или как еще сказать -0 тарелки.

Настройка спутниковой Глухие антенны

Самый дешевый комплект на сегодняшний день для спутникового Телевизор можно купить за 50-80 долларов. Поэтому пришло время переходить на цифровые технологии в телевидении.

В комплект входят:

— Приемник (тюнер, ресивер) — самая дорогая часть оборудования. Он должен быть тщательно отобран, например канал В форматах MPEG2 и mpeg4 (лучше).

— Антенна (зеркало) — 0,7 -1,2 м используется для создания приемного луча в фокусе, где принимается сам сигнал.

— Преобразователь (голова). Один или несколько, три в основном в нашей области. По одному на спутник. Универсальный с линейной поляризацией.

— Мультифиды (крепление конвертера). 2 шт.

— Дискретное переключение между преобразователями. Поскольку тюнер может одновременно принимать сигналы только от одного конвертера, он обязательно нужен при приеме двух или более. спутников.

— Коаксиальный кабель (телевизионный кабель) с сопротивлением 75 Ом. Желательно брать с расстояния 3-5 метров.

— F-штекер (штекер для подключения). 8 штук для трех спутников.

— Кронштейн для крепления и дюбели или анкеры под него.

Прежде чем приступить к работе настройки спутниковых каналов . Нужно настроить спутниковую антенну.

Как настроить спутниковую антенну самому?

Для настройки спутниковой Бассейны Вам понадобятся такие инструменты.

— Удлинительный кабель для трех розеток.

— Просверлите или проткните сверлом необходимого диаметра для крепления кронштейна к анкеру или дюбелю.

— Гаечный ключ 13 мм. И 10 мм (предпочтительно два)

— Изоляционная лента или пластиковые стяжки.

— Монтируем антенну, тщательно затягиваем винты, не забываем про шайбы и граверы.

— Прикрепляем два мультифида с тремя конвертерами к держателю конвертера (один справа, другой слева от центра антенны). Мы не затягиваем слишком сильно. Мы также не затягиваем держатель антенны слишком сильно.

— Крепим кронштейн к стене и вешаем антенну так, чтобы она была обращена на юг и юго-восток.

— Мы протягиваем удлинительный кабель и берем с собой телевизор и тюнер. Подключаем центральный конвертер для телевизора, ресивера и антенны (один напрямую от ресивера). Также на земле вы можете попробовать поймать нужный вам спутник, если у вас есть сомнения в приеме (так как может быть препятствие, дерево и т.д.). в сторону приема).

Продаваемые сейчас тюнеры уже поставляются с прошивкой каналами Их не нужно сканировать и сортировать, и нам легко их настроить. Для этого включите телевизор и спутниковый приемника, включите нужный канал (например, 2 + 2) на звездочку (например, Sirius), так как мы установим этот спутник в фокус (центр) антенны. Нажимаем кнопку info на пульте дистанционного управления, предварительно вставив батарейку, видим две шкалы. (Для новичков — самый сложный процесс). При необходимости каналов Спутника нет, но у нас есть несколько частот. Если они еще не зарегистрированы, мы ездим на них и, редактируя частоты транспондера, видим желаемый уровень сигнала и шкалу качества.

Прежде чем начать процесс, необходимо выбрать подходящее место для установки. спутниковой Антенны Мы должны учитывать несколько факторов. Чтобы принять радиосигнал, сигнал со спутника должен попасть на приемное зеркало и не должен быть ничем потревожен.

В приведенном выше примере деревья и соседние дома мешают приему сигнала на нижних этажах. После этой регулировки спутниковой Антенны нужно делать повыше, в большинстве случаев самый простой способ — на крыше.

Очень важно тщательно и неестественно очистить кабель, чтобы не побить оплетки и шорты центральных жил, иначе можно испортить приемник.

Установка начинается с подключения кабеля к конвертеру в фокусе (в центре). и спутниковому ресиверу.

Важно в спутниковом Приемник подключает кабель к нужному выходу lnb_in.

Иногда случаются ошибки.

Можно подключить всю сборку и настроить порты жесткого диска, но это будет сложнее. После того как мы подключили все кабели, мы подключаем 220 вольт и переходим к процедуре настройки спутника.

Аккуратно перемещайте антенну сверху вниз, справа налево в направлении — как у соседа (почти на юг). В приемной право должно идти канал — Будет звук и изображение, но это не главное. Весы будут освещены, и мы будем ориентироваться по ним.

Мы достигнем максимальных показателей, отдадим предпочтения по шкале качества сигнала. Вы можете закрепить конвертер по часовой стрелке и против часовой стрелки, вперед и назад. Если результат удовлетворяет США, выходите и переходите на другие каналам этот спутник, проверьте их начальный уровень (информацию). Если все в порядке, можно затянуть винты крепления антенны, а затем конвертера. Рекомендуется настроить конвертер, прокручивая его вправо и влево, а также перемещая его вперед и назад в mount-multipehide.

При затягивании винта сигнал может снизиться. Поэтому поворачиваем равномерно, но сильно, чтобы антенна не колебалась перед ветром.

Теперь антенна настроена, и осталось только настроить конвертеры в Multifide. Для этого отсоедините кабель от центрального преобразователя и поочередно присоединяйте его к правой головке в мультифидах. На тюнере мы включаем каналы Из партнера, которого необходимо настроить, нажмите на информацию. Также перемещаем не очень прикрепленный конвертер вправо до достижения желаемого результата и затягиваем винты.

Точная настройка спутниковой антенны

Итак, у нас уже есть сигнал со спутника, каналы отсканированы, но некоторые отсутствуют, мочат изображение или вообще не отображаются. В этом случае мы имеем слабый сигнал или отсутствие сигнала от некоторых транспондеров. Для того чтобы все работало идеально, вам необходимо произвести точно настройку спутника.

Для этого переключите приемник на слабую или нефункционирующую частоту (транспондер, канал) появляются сигнальные дисплеи. Затем отрегулируйте конвертер. Мы двигаем его вперед-назад в держателе и поворачиваем вправо-влево относительно часов, чтобы улучшить показания сигнала. Мы переключаемся на другие частоты этого спутника и получаем оптимальный результат. Мы направляем все усилия на то, чтобы получить максимальное количество принятых местканалов С определенного спутника.

Важно Помните, что Amos следует искать справа от центра, если смотреть на переднюю антенну, а HOTBIRD — слева.

Теперь антенна полностью настроена на три спутника, осталось только правильно подключить ее.

Для этого отрезаем три куска кабеля нужной длины (0 коло 1,5 м) и присоединяем их к конвертерам. Вы можете подключиться к дискотеке, как получится, но я предпочитаю заказать

— Астра (Сириус) — 2lnb

Все кабели закрепляем островками или винтами, а диски прячем в пластиковую коробку от влаги (не обязательно).

Протягиваем кабель к тюнеру, подключенному к телевизору в комнате, и подключаем все к сети для настройки Подключение DISCA в приемнике. Выбираем нужный спутник (Меню — Установка) HDD с 1.0 и правильным портом. Нажмите меню и отобразите запись настроек памяти.

После проведения необходимой процедуры спутников можно считать настройку антенны завершенной.

При настройке Антенны с подключенными жесткими дисками должны быть направлены на порт спиттера.

Если нет резервов каналов, то для настройки Необходимо выбрать нужную частоту (можно взять язык в Интернете).

Установка прямофокусной антенны

Видеоинструкции по установке и настройке спутниковой антенны

Скачать руководство по установке спутниковой антенны

Спутниковое телевидение уверенными темпами завоевывает рынок телевизионных услуг, а также роскошь «завтрашнего дня». — спутниковая Антенна стала привычной в миллионах семей. Бытует мнение, что установка «тарелки» принадлежит многим профессионалам и что обычный человек просто не должен понимать, как настроить антенну.

Ниже мы постараемся развеять этот миф, в том числе о том, что и как нужно делать, чтобы заниматься практикой эре спутникового Телевидение само по себе.

Выбор спутника

Я нашел для вас идею, как купить свой собственный спутниковую антенну, вы должны выбрать оператора спутникового Телевидение, то есть со спутника, сигнал с которого принимается антенной.

От этого спутниковое телевидение называется так, что оно использует орбитальную систему спутников, Находится в космосе. Они принимают сигнал от телевизионных станций и затем транслируют его на обширные территории под ними. Спутниковые антенны принимают сигнал и отражают его на собирающую головку (конвертер), которая передает его на приемник (тюнер), откуда он поступает в телевизор в виде изображения и звука после окончательного декодирования.

Становится ясно, что для получения сигнала от спутниковой антенн недостаточно. Для этого необходимо установить и правильно настроить всю систему из спутникового оборудование. Мы начнем рассматривать это немного позже, а сейчас вернемся к выбору спутника.

Сегодня существует два типа спутников. Открыта предварительная трансляция каналы, Другие зашифрованы. Бывает, что разные операторы используют оборудование на спутнике. В этом случае необходимо приобрести карту для расшифровки каждого из них канала отдельно.

Но чаще всего каналы Собраны в пакеты, и можно свободно купить одну карту, чтобы получить доступ ко всем им одновременно.

Русскоязычные каналы Вещание от разных людей спутников, Расположены на разных широтах и меридианах. Чтобы принять сигнал от определенного источника, необходимо правильно настроить (навести) на него антенну и настроить частоту приема. Если ваши любимые спутники находятся недалеко друг от друга, у вас есть все шансы получить сигнал от них с помощью всего одного сигнала спутниковую антенну.

Спутник «Ямал 201» позволяет просматривать до 30 русскоязычных каналов Открытый доступ. Многие другие устройства передают вещание бесплатно каналов. Выбирая оператора спутникового Смотрите ТВ, «Триколор ТВ». За многие годы этот оператор создал солидную клиентскую базу, что является прямым доказательством высокого качества предоставляемых им услуг. Помимо него, вы можете обратиться к НТВ-Плюс (с обширным списком) каналов) и Радугу-ТВ.

Просмотрите список самостоятельно спутников С помощью бесплатного Tran-Port вы можете найти frocus.net на официальных сайтах вышеупомянутых операторов.

При выборе спутника укажите, есть ли у вас возможность передать свои инструкции на спутниковую антенна. В случае помех на пути сигнала (другой дом, линии электропередач, деревья и т.д.), рассмотрите вариант установки на крыше. Если это невозможно, необходимо посмотреть на спутник, который находится в предполагаемой зоне видимости антенны.

Логистическое приобретение

Перед установкой и настройкой спутниковое Оборудование, его необходимо приобрести. Для установки необходимо обратиться в специализированный магазин за следующими предметами:

1. «тарелка» (антенна). Он «собирает» сигнал со спутника, фокусирует и отражает его на конвертер. Рекомендуемый диаметр — более 90 см.
2. Преобразователь (голова). Сигнал, поступающий на антенну, после преобразования принимается и передается на приемник. Выбор зависит от поляризации (круговой или линейной) предпочитаемого спутника, в описании которого вы найдете этот параметр.
3. Приемник (ТВ-тюнер). Он получает сигнал от конвертера, затем декодирует («переводит» его на язык телевизора) и направляет в конечную точку — телевизор. Для настройки этого инструмента не требуется специальных знаний.
4. Кронштейн («ножки»). На стене (или потолке) дома обеспечивается надежное крепление антенны. Кроме того, пластина быстро вращается в двух плоскостях (для поиска сигнала). Убедитесь, что пластины находятся на достаточном расстоянии от дома, чтобы при вращении они не повредили стену. Как правило, установка антенны без кронштейна невозможна.
5. Кабель (коаксиальный). Он играет роль проводника сигнала и соединяет преобразователь с приемником (тюнером).
6. Мастера Diseq। называют его только» диск». Это необходимо, когда вы хотите принимать сигнал с нескольких устройств. спутников. В этом случае помогает подключение группы конвертеров к общему кабелю.
7. «Кнопка F. «Без нее невозможно подключить кабель к каждому звену в цепи антенна-приемник. Вам понадобится 8 штук. (Для успокоения — 10).
8. Кабель для подключения ресивера к телевизору. Это может быть: композитный (тюльпан), SCART или HDMI (для наивысшего качества). Необходимо самостоятельно проверить, какой кабель подходит в вашем случае.

Все вышеперечисленные устройства и оборудование можно приобрести в комплекте спутникового Телевидение, которое уже собрано профессионалами. Его можно собрать самостоятельно — в этом случае вы уверены в качестве и надежности каждого элемента системы.

Самостоятельная установка антенны

Прежде чем перейти на этот уровень, вы должны убедиться, где находится ваш уровень спутниковая Антенна. Agsat.com.ua/satdirect сервис поможет вам принять правильное решение. Достаточно указать место, где планируется установка антенны, и выбрать нужный спутник. После этого на экране появится индикация выбора направления.

Перед началом установки системы рекомендуется убедиться в наличии сигнала (он должен достигать 60-70%), держа антенну в руках. В случае успешной проверки следующим шагом будет установка крепления.

Убедитесь в надежности места крепления и с помощью перфоратора просверлите в стене отверстия для анкеров, размер которых следует выбирать в зависимости от материала стены и веса всей монтируемой конструкции. После закрепления кронштейна приступайте к самой установке спутниковой антенны (описание этой процедуры см. в инструкции к ней). Помните: нет смысла затягивать гайку, пока вы не увидите правильное выравнивание. Сначала необходимо настроить спутниковую антенну.

Подключение и настройка

Настройка спутниковых Антенны не будут запускаться самостоятельно, пока они не подключены к приемнику. Для этого подготовьте кабель (намотайте на него F-KU) и прокиньте его от конвертера (головки) к тюнеру.

Подготовьте коаксиальный кабель в соответствии с алгоритмом:

1. Отрежьте изоляционный слой кабеля (1,5 см от края);
2. Скрутите блестящую оплетку (из маленького алюминиевого сердечника) ;
3. Отсоединяем кабель от экрана из фольги (необходимо снять экран примерно на 8-9 мм);
4. Очищаем сердечник (основной медный сердечник) от остатков эмали и наносим F-Ku.
5. Остается убедиться, что сердцевина не превышает 2 мм и «выглядывает» из F-K. Все бриллианты следует отрезать плоскогубцами.
6. То же самое делаем с другим концом кабеля (необходимая длина измеряется точно).
7. Подключаем кабель к конвертеру (если их несколько, соединяем их в один с помощью шайб) и протягиваем другой конец к приемнику.

Установка системы завершена, следующий шаг — настройка.

Антенна правильно настроена и «смотрит» на спутник (почти так далеко). Мы идем в в настройки приемник и выберите, например, Sirius Satellite. Для этого необходимо указать частоту «11766», скорость «2750» и поляризацию «H». На экране появится два раза: Первый показывает, что антенна приняла сигнал, второй — его мощность. Если спутниковая антенна установлена правильно, вы должны видеть не менее 40% уровня сигнала. Осталось только улучшить качество, которое пока находится на нулевом уровне. Мы оставляем телевизор и идем к тарелке. Желательно, чтобы вы могли видеть изменения на шкале сигнала. Однако если вы не можете следить за этим сами, предоставьте помощнику корректировать ваши действия — с ним проще настроить систему.

Начните с полного оборота спутниковой антенны на правой стороне. Из этого положения медленно и неуклонно поворачивайте антенну влево и следите за уровнем сигнала со спутника.

Если сигнал не удается перехватить, опустите антенну на несколько миллиметров (крепления обычно обозначены), а затем повторите вращение тарелки.

Настройка спутниковой Антенны сами по себе означают утомительный поиск сигнала путем ручной настройки.

Сначала вы должны получить хотя бы 20% качества, затем вы можете исправить его спутниковую Сильные антенны. После этого мы вращаем пластину с помощью световых манипуляций (буквально понемногу) в поисках 40% слева и справа. Но даже этого недостаточно. Для хорошей работы необходимо не менее 60-80%. Дальнейшая «регулировка» осуществляется с помощью конвертера, который необходимо повернуть по часовой или против часовой стрелки. Когда уровень сигнала будет удовлетворительным, можно переходить к отладке боковых преобразователей (если у вас их нет, пропустите этот шаг).

Настроить дополнительные головки будет намного проще, так как основная антенна уже отлично ловит сигнал. Осталось только указать спутник для каждого конвертера (выберите в настройках приемника, а также частоту, скорость и поляризацию) и поворачивать или наклонять ножки головки, чтобы принять приемлемый сигнал.

Обратите пристальное внимание на маркировку входов в дисках (a, b, c)…). Они должны быть приведены в том же порядке в тюнере.

Последний шаг — настройка телевизора

Остается только просканировать спутник на предмет присутствия каналов И настроить телевизор (настроить каналы Для удобства). Если вы пользуетесь платным доступом, вставьте карту разблокировки, заранее приобретенную у оператора. спутникового телевидения.
