Как самостоятельно установить и настроить спутниковую антенну ?
Данная статья содержит материал по установке спутниковой антенны Основываясь на нашем личном опыте. Мы не требуем установки Вас антенну самостоятельно Потому что это связано с риском для жизни. Если вы хотите узнать больше о том, как происходит этот процесс. установки Тогда эта статья будет вам интересна.
I. Выбор места установки спутниковой антенны
Для выбора места установки антенны Необходимо соблюдать некоторые правила. Все спутники находятся на геостационарной орбите, направленной с юго-востока на юго-запад. Соответственно, ваши окна должны выходить на юг или юго-запад, иначе установка Производится на крыше здания. После решения этой проблемы вы должны проверить, решили ли вы, есть ли препятствия со стороны окон или крыши. установить антенну . Для более точного определения местоположения установки Вам нужно рассчитать угол возвышения и азимут.
Угол возвышения — это угол, на который линия визирования спутника отклоняется от горизонтали. Рассчитайте по формуле:
Азимут — направление, в котором находится спутник, исходя из местоположения места приема. Значение рассчитывается по формуле:
II. Монтаж кронштейна

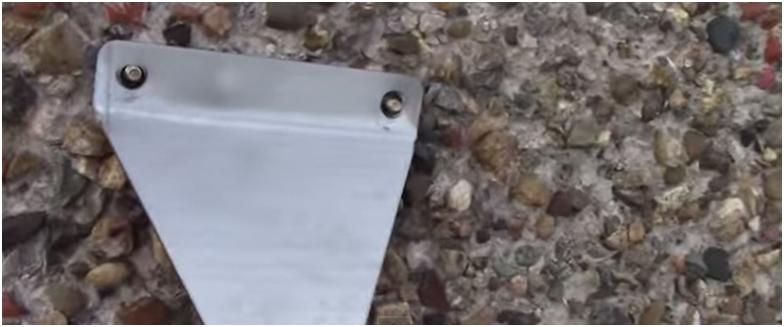

Для установки Кронштейн, для сверления бетонных или кирпичных стен необходимо иметь перфоратор или ударную дрель. Желательно устанавливать кронштейны на заклиненные анкерные болты. Принцип действия клинового анкерного болта заключается в том, что при затягивании болта прижимной выступ вдавливается в бетонную стену, обеспечивая надежное крепление кронштейна к стене.

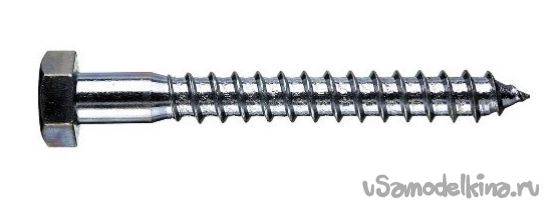

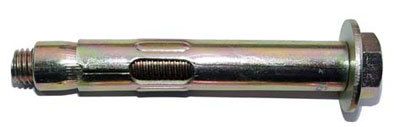

При работе с кирпичными стенами в основном используются клиновые анкеры с размерами M8 и H10. Клиновые анкерные болты диаметром более 16 мм обычно не рекомендуется использовать в кирпичной кладке, хотя в некоторых старых зданиях анкеры с диаметром отверстия 20 мм можно использовать для высокопрочного кирпича. Всегда старайтесь разместить как можно больше кирпичей вокруг анкерного крепления и устанавливайте анкеры не выше четвертого ряда сверху или менее четырех кирпичей от угла стены, чтобы избежать трещин в фальце. Также не рекомендуется использовать анкеры в шлакоблоках и других блоках низкой плотности. Следует отметить, что анкеры не должны быть слишком тугими, так как возникающие силы сопротивления сжатию могут легко расколоть кладку.
В дальнейшем будет проведена разметка и сверление отверстий в стене. Затем вбиваются анкерные болты, втягиваются в стену с помощью зажимов и далее затягиваются до упора. Затем проверяется прочность полученной конструкции.
III. Сборка спутниковой антенны .
Сборка спутниковой антенны Выполняется в соответствии с инструкциями. Пожалуйста, обращайтесь с зеркалом осторожно при сборке. антенны (особенно изготовленные из алюминия), не вызывают механических повреждений, изменяющих геометрию зеркала. После сборки проверьте прочность затяжки всех крепежных элементов.
Во время установки следует обратить особое внимание на установке спутникового конвертер (LNB). Справа установки Поляризация конвертера сильно влияет на качество принимаемого сигнала. Этого можно добиться экспериментально: вращая конвертер вокруг своей оси до получения максимального сигнала. Конвертер должен быть зафиксирован в этом положении. В случае, когда антенна установленный за окном, доступ к преобразователю с закрытым зеркалом, необходимо сделать настройку Предварительная информация о поляризации о настройке Преобразователь можно получить у производителя оборудования или пройти курсы обучения установку антенны .
Перед вывешиванием антенны Необходимо привязать его к кронштейну страховочной веревкой, если он выпадет из рук. Также рекомендуется заранее подключить кабель к конвертеру и изолировать штекер от влаги изоляционной лентой, т.к. В будущем доступ к конвертеру будет уже невозможен. После пункта спутниковой антенны панели затягиваются регулировочными винтами до тех пор, пока антенна Похоже, что он прочно прикреплен к кронштейну.
IV. Кабельный мост
Если спутниковая антенна При подвешивании снаружи окна отверстие для кабеля можно сделать в двух местах: либо в углу оконной рамы, либо на уровне пола в стене при наличии длинного сверла. Если он находится на крыше, то кабель прокладывается либо вдоль фасада здания (кабель закрепляется на крыше и находится возле окна в стене через оконную раму), либо по зданию с помощью низковольтных стояков.
Диаметр отверстия для ввода кабеля должен быть на 1-2 мм больше, чем диаметр кабеля, иначе во время установки повреждение внешней оболочки кабеля. Стена должна быть просверлена насквозь изнутри наружу, а ее наклон должен быть направлен вниз, чтобы предотвратить попадание дождевой воды в дом снаружи. В конце я установки Отверстие должно быть заделано герметиком. При сверлении отверстий для кабеля в деревянных оконных рамах рекомендуется использовать спиральные сверла диаметром 8 мм. Избегайте размещения кабеля рядом со входом в помещение, так как маленькие дети и домашние животные любят держать его в руках. Радиус изгиба кабеля должен быть в 10 раз больше диаметра кабеля. Рекомендуемое расстояние между креплениями кабеля составляет менее 750 мм для вертикальных проходов и менее 230 мм для горизонтальных проходов.
Часто личные спутниковых системах используются кабели типа RG-6, рекомендуется работать с определенным спутниковым Кабели с низким затуханием от следующих компаний: CAVEL, SAT 703, SAT 50, Belden, beta Cavi, TFC. Соединительные кабели со спутниковым тюнером и спутниковой антенной Без стыков и соединений, так как на них происходит потеря сигнала.

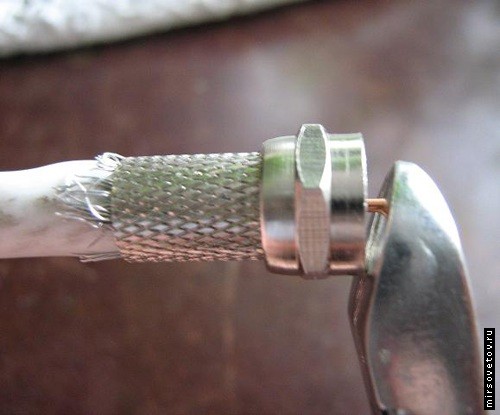

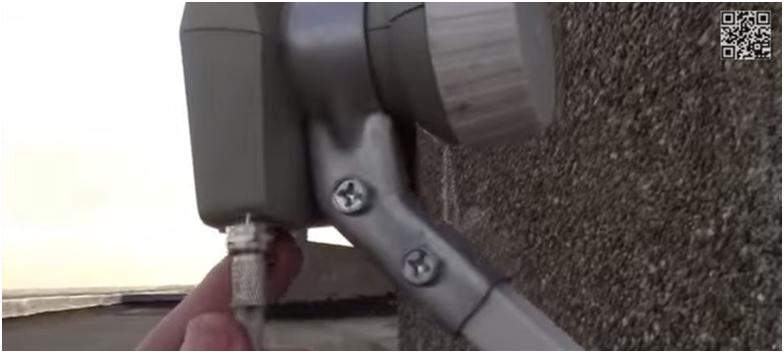

После вытягивания кабеля, установить F — разъем для подключения тюнера LNB. Это делается правильно, как показано на фото:
V. Настройка спутниковой антенны и спутникового ресивера (тюнера)
Самый правильный и точный настройки спутниковой антенны С помощью анализатора спектра. В его отсутствие антенна Настроен с помощью спутникового тюнера или телевизора. Во-первых, мы рекомендуем определить диапазон поиска сигнала с минимальной точностью. Для этого необходимо рассчитать угол возвышения и азимут спутника по формулам, приведенным в пункте 1 «Выбор местоположения» установки спутниковой антенны «। С помощью компаса можно узнать азимут (положение) .) Определить можно антенны В компасных градусах относительно севера), но с углом возвышения с помощью транспортира и линейки. Если в предполагаемой зоне нет деревьев, домов или других препятствий, можно использовать тюнер для поиска сигнала.

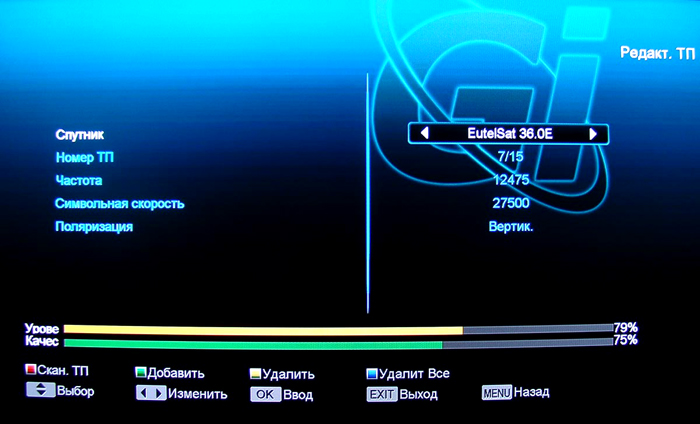

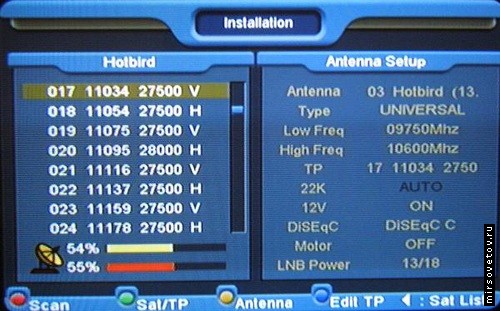

Кабель от LNB подключается к тюнеру, и в меню уровня сигнала устанавливается тюнер. На антенне Все регулировочные винты затянуты так, чтобы при необходимости их можно было переместить. Freuen антенна Вращается в направлении магнитного азимута. Может появиться слабый сигнал, в противном случае азимут слегка корректируется в любом направлении до появления сигнала. Если вы все еще не обнаружили никаких признаков, высота означает. установлен не является правильным. При обнаружении сигнала азимут и высота плавно регулируются, наблюдая за показаниями уровня сигнала. При достижении максимального сигнала все регулируемые винты должны быть окончательно затянуты. Проверьте прием сигнала и убедитесь, что он поступает с нужного спутника. Уплотните все внешние соединения самоклеящейся лентой. Далее в меню спутникового Тюнер, поиск и сохранение каналов.
VI. Окончательная проверка работы спутниковой антенной системы
Когда каналы работают на определенный диаметр антенны Зарегистрирован и работает без помех, то можно считать, что задача выполнена успешно
Внимание: все работы на большой высоте связаны с риском для жизни, и во избежание падения необходимо использовать средства индивидуальной защиты (крепежные жгуты, веревки), если у вас нет опыта работы на высоте, советуем вам этого не делать самостоятельно устанавливать спутниковую антенну .
Как самостоятельно настроить спутниковую антенну . Часть 1.
Location sesaga. ru Здравствуйте уважаемые читатели
Мы знаем, что спутники находятся на геостационарной орбите, и для нас они кажутся неподвижными, т.е. они не находятся на орбите, как будто подвешены в одной точке Помните пост, где мы рассматривали принцип работы спутникового телевидения и спутникового интернета.
Давайте попробуем выяснить, что это за класс.

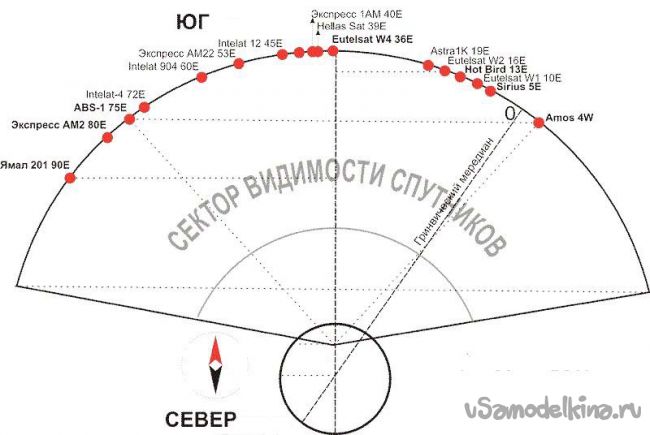

Представьте себе радугу после дождя, поднимающуюся над горизонтом, и поэтому орбита напоминает радугу. И мы можем видеть только часть орбиты в зависимости от того, откуда вы видите ее с Земли, что означает, что спутники не видят ее всю.
Таким образом, видимая часть орбиты представляет собой дугу, поднимающуюся к юго-востоку и обращенную на юго-запад, а спутники на ней имеют свое точное местоположение, т.е. направление на Солнце Ваши координаты Например, 4 спутник находится на 36 градусах восточной долготы (E) или 36E (E)
Чтобы узнать, возможен ли в вашем регионе прием сигнала с выбранного спутника, просто воспользуйтесь картами покрытия спутников которые можно найти, например, на сайте: www. sat-media. net al-Kadr
И на сайте: www. lyngsat. com вы можете получить полную информацию о том, какие телеканалы и интернет-провайдеры находятся на том или ином спутнике и на каких частотах транспондеров они передают.

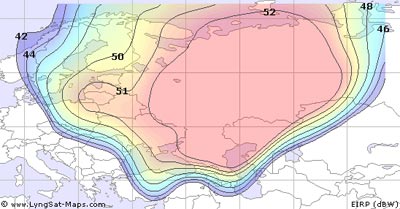

Например, вот карта зоны покрытия спутника ④4, взятая с сайта: www. sat-media. net al-Kadr
Если вы знаете координаты вашего сайта и их легко найти в интернете, а также знаете точное местоположение спутника на геостационарной орбите, мы всегда сможем его установить. Вы спросите, где можно взять координаты этого спутника? Существуют программы, написанные специально для этой цели, на примере одной из них мы будем искать те же координаты
Мы определяем координаты спутника ④4 с помощью программы онлайн расчета.
Эта программа хороша тем, что она также рассчитывает время выравнивания азимута Солнца и спутника, т.е. дает время, когда Солнце и спутники находятся на одной линии
И вот вы уже нашли широту и долготу населенного пункта, я покажу это на примере моего города Астрахань: Это 46 bodybuy 22 ′ северной широты и 48buy 5 ′ восточной долготы И мы выберем спутник Bodybuy4, который на сегодняшний день является самым популярным из-за пакетов Триколор ТВ и Bodybuy-.

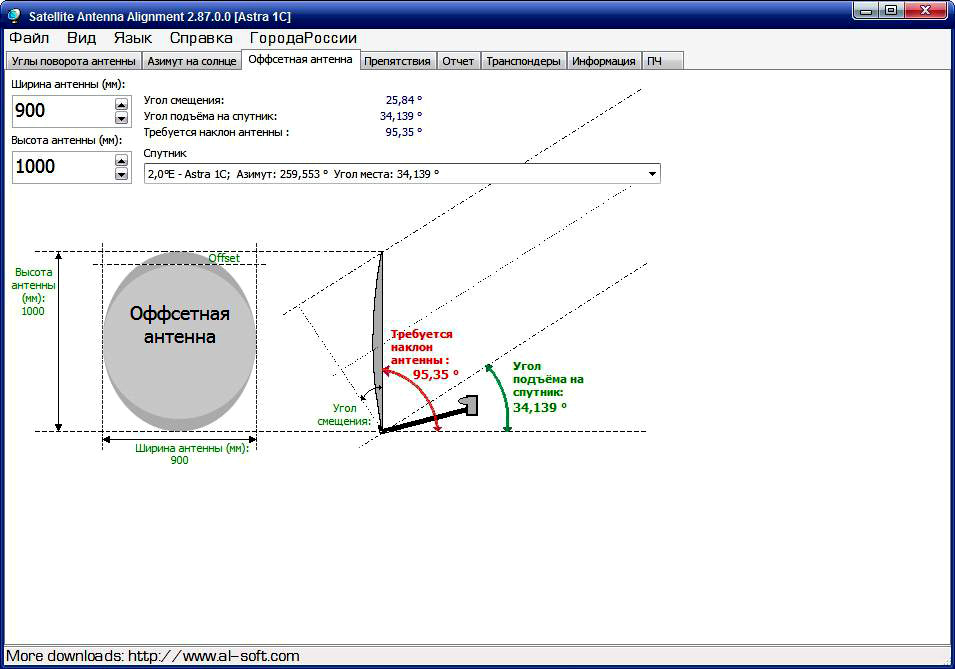

Переходим по ссылке и перед нами открывается окно программы онлайн расчета Я уже ввел свои данные и получаю результат

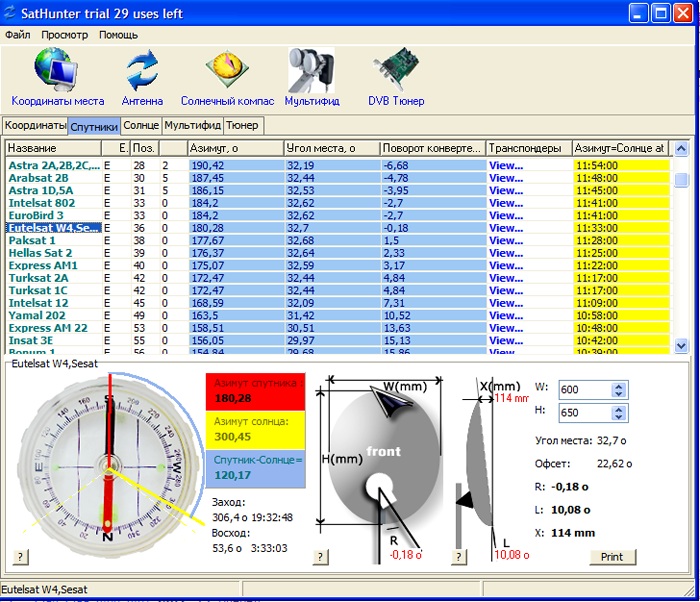

Окно программы онлайн расчета:
Теперь мы проанализируем все по очереди
В верхнем окне найдите свое местоположение и нажмите на него мышкой Далее найдите Eutelsat ④4 в графе» Название спутника» и нажмите на него таким же образом Все Мы нашли нужные нам параметры, я обвел их большим прямоугольником
Те, кто не нашел название своего местоположения в окне программы, сделайте следующее:
В колонке «Широта» вводим свою широту в виде десятичного числа в прямоугольнике и нажимаем на кружок мышкой В колонке «Долгота» делаем то же самое и внизу в колонке «Название спутника» находим Bodyb4 и также нажимаем на него Все параметры, которые мы получили
Параметры, которые мы получаем для настройки спутниковой антенны :

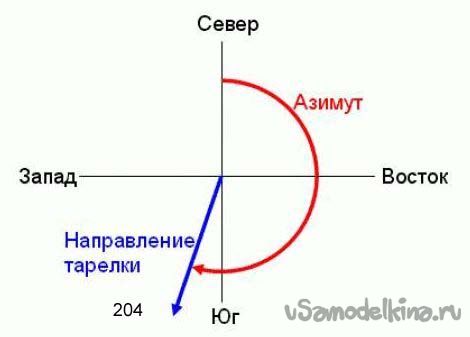

1. азимут — это направление на спутник в горизонтальной плоскости, а именно там, где вы будете находиться антенна Между юго-востоком и юго-западом. В нашем случае она достигала 196,48 градусов, что означает, что наш партнер находится почти на юге.

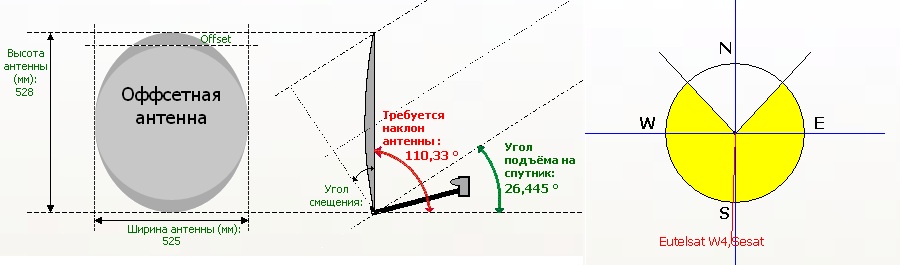

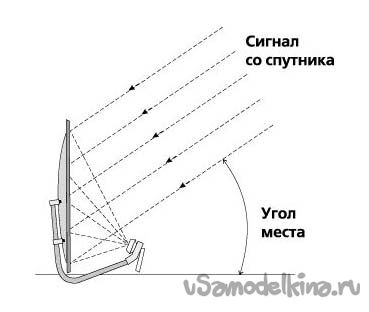

2. угол места, или также называемый углом подъема спутника — это угол между направлением на спутник относительно линии горизонта и точкой приема с Земли. Это означает, что чем выше орбитальная позиция спутника по отношению к долготе места приема, тем больше угол места, тем больше спутник находится над горизонтом. А это говорит о том, что наша тарелка с нашим зеркалом смотрит под углом 35 градусов к горизонту. Когда орбитальная позиция удаляется от долготы, т.е. спутники находятся ниже, угол местоположения уменьшается, что означает, что тарелка медленно вращается и наклоняется к горизонту.
3. время сочетания азимута Солнца и спутника — здесь указывается время, когда Солнце становится в одну линию со спутником, т.е. время Солнца. На данный момент это наш партнер. Очень практичный параметр, поскольку вы сразу убиваете нескольких зайцев одним выстрелом. Определитесь с местоположением установки антенны Если препятствия (деревья или строения) мешают прохождению сигнала, запомните часть неба предполагаемого спутника относительно горизонта. А если на пути к предполагаемому знаку возникнут препятствия, вам не составит труда найти другое место. установки антенны .

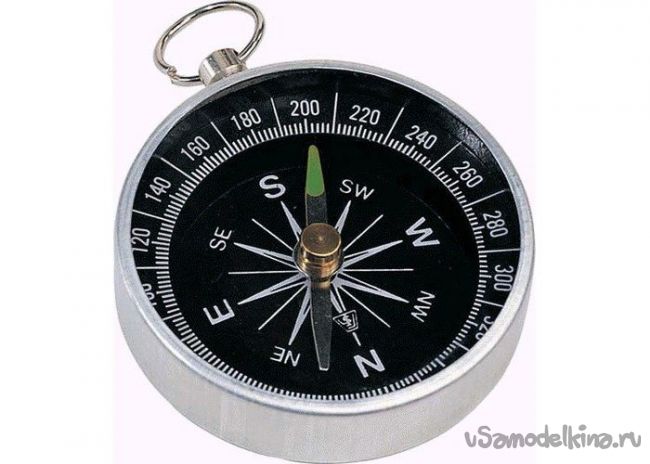

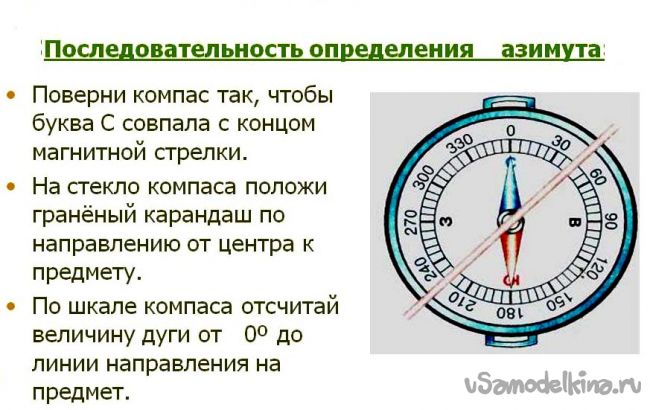

А если погода пасмурная? В этом поможет наш старый добрый компас. Конечно, он не всегда показывает точное направление (железобетонные конструкции, электромагнитные поля, магнетизм и т.д.)), все это мешает ему, но вы точно найдете примерное направление на спутник.

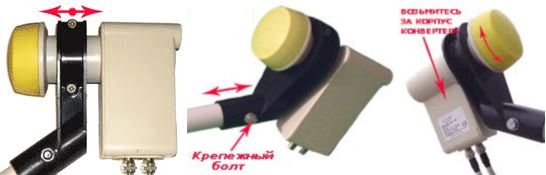

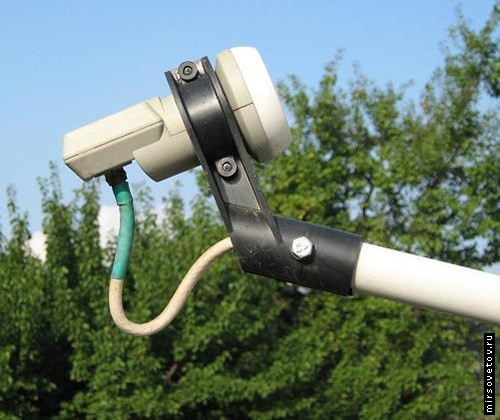

4. угол поворота преобразователя — очень важный параметр, о котором не следует забывать. Из-за того, что геостационарная орбита представляет собой дугу и находится к западу или востоку от спутника, она наклонена к вам, что означает, что конвертер должен быть ориентирован относительно спутника. Для вершины спутников Конвертер расположен на юге и является почти прямым. Деления, предусмотренные в этих случаях, относятся только к головке (охладителю) преобразователя. Значение между двумя делениями обычно составляет десять градусов. Чтобы правильно включить конвертер, помните, что всегда нужно смотреть в лоб, и тогда не будет ни путаницы, ни сомнений.
В общем, возьмите за правило поворачивать преобразователь в нужном направлении до значения, указанного программой, перед тем как прикрепить пластину к настенному кронштейну. И уже в процессе точного настройки , в поисках наилучшего сигнала, можно будет преобразовать конвертер в несколько программных значений или против часовой стрелки.
5. положение спутника — В этой колонке указывается положение на геостационарной орбите. В нашем случае это 36E (ex).
Теперь вы выяснили, какие основные параметры необходимы для настройки Для каждого спутника. В дальнейшем, с ростом опыта, вы уже будете легко находить местоположение главного здания спутников И не составит труда привести вас к ним. антенну .
Выбор места установки спутниковой антенны .
Попробуйте найти такое место установки антенны К нему есть легкий доступ. Балкон или стена под окном наиболее оптимальны, так как всегда можно изменить конфигурацию или добавить еще один спутник, а уход за панелью прост.
Когда вы прикрепите настенный кронштейн, я рекомендую разметить его с помощью уровня. установлен скобки, меньше проблем и вопросов по настройке Пластины. На рисунке показаны места, где необходимо сделать «уровень» при разметке отверстий для кронштейнов.
На бетонных и кирпичных поверхностях с металлическими анкерами крепить только шурупами. Антенна не должна болтаться, так как любое отклонение на 3-5 мм связано с потерей сигнала, а сильный порыв ветра может вырвать кронштейн из стены. Нужны ли вам эти испытания?
При покупке комплекта оборудования обязательно попросите продавца продемонстрировать, как работает ваш конкретный приемник. Кроме того, вам нужно будет приобрести коаксиальный кабель, длину которого вы сначала измеряете дома, специальные разъемы, называемые F-коннекторами (двухкомпонентные), и анкерные болты для крепления кронштейнов, поскольку все это не входит в комплект поставки оборудования. .
Выбор кабеля.
Отнеситесь к выбору кабеля серьезно. В спутниковом ТВ и Интернет через кабель, помимо принимаемого сигнала, на конвертер также подается напряжение питания и специальные сигналы, используемые для переключения режима работы конвертера. Из брендов могу порекомендовать CAVEL, SAT 703, 700, SAT 50, Bigsat.
Не рекомендуется использовать китайский RG6, но если других нет, то постарайтесь уменьшить длину от конвертера до приемника, так как при этом происходит хорошая потеря сигнала из-за его низких параметров и качества.
Радиус изгиба кабеля должен быть в 8-10 раз больше диаметра кабеля, постарайтесь найти наименьшее расстояние от антенны К приемнику. Чем короче длина кабеля, тем лучше.
Итак, давайте подведем небольшой итог. Вы выбрали спутникового провайдера, приобрели оборудование с местом установки антенны Исправлено местоположение, скобка установлен , антенна Оборудование, собранное в соответствии с инструкциями, прилагаемыми к конвертеру установлен И поворачивается на значение, заданное программой. Теперь осталось подключить и настроить антенну . Как это сделать, читайте в продолжении темы. самостоятельной настройки спутниковой антенны Во второй части. Пусть у вас все получится!
Как правильно установить спутниковую антенну самостоятельно . Как самостоятельно настроить спутниковую антенну ?
В этой статье мы узнаем, как «выстрелить» в спутниковую пластина с тремя конвертерами без дополнительного оборудования, подключите ресивер и настройте его. В примере используются три стандартных спутника Amos, Sirius, HOTBIRD, которые транслируют в общей сложности 24 русскоязычных канала. Но в принципе, благодаря материалу, подготовленному для МирСоветов, вы сможете установить и подключить спутниковую антенну , а также настроить Это относится к любому спутнику, который вы выберете.
Преимущества спутникового телевидения
Принцип работы спутниковой антенны
Где возможна установка спутниковой антенны

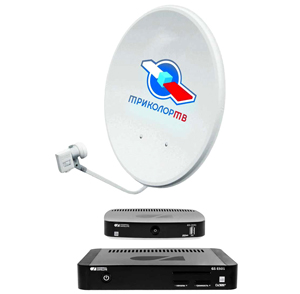

Комплект спутникового телевидения
- Тарелка (зеркало) используется для приема (отражения) сигнала со спутника. Диагональ антенны должна составлять от 60 см до 1,2 м — в зависимости от рельефа местности и препятствий на пути спутникового знаки (дерево, дом и т.д.).
- Преобразователь (головка) используется для преобразования сигнала, отраженного от пластины и направленного на приемник. Преобразователи для подключения одного, двух или более приемников выпускаются с различными выходами.

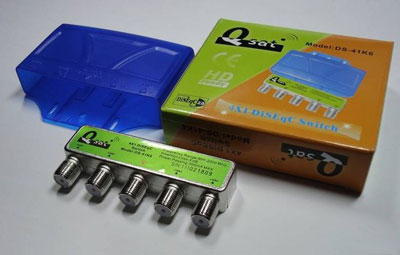

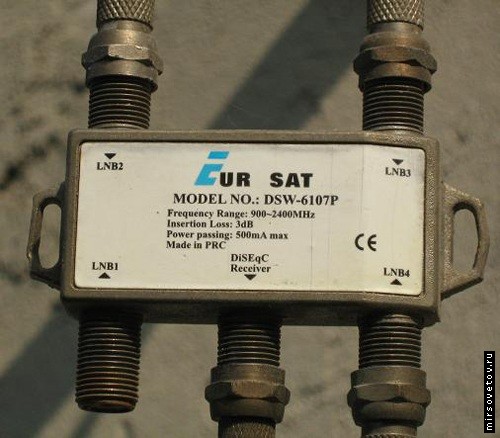

- DiSEq (disek) используется для подключения нескольких конвертеров.
- Канатная дорога. Выбор кабелей огромен. Здесь все зависит от вас, цена, длина и т.д.
- Кронштейны используются для крепления панели к стене. Выбор зависит от диагонали панели. Вы можете получить более подробную консультацию у продавца. спутникового оборудования.
- DVB-ресивер является самой дорогой частью всего комплекта. Для бесплатных каналов достаточно самого обычного ресивера схемы Globo. Для приема платных каналов используются приемники со считывателями карт.
Подготовьте оборудование к установке
Очищаем его (ядро) от верхней эмали ножом и ставим на Ф-Ку. Сердечник должен прилегать на 2-3 мм к краю кнопки F. Обрезаем излишки экрана, выступающие из-под ф-ки.

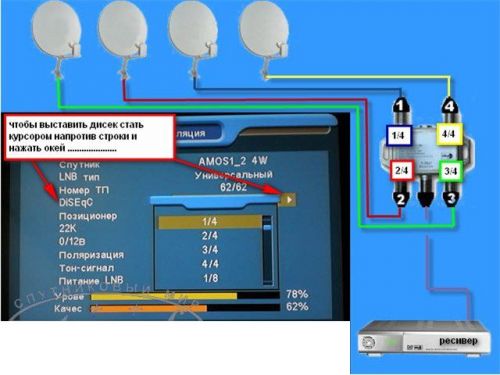

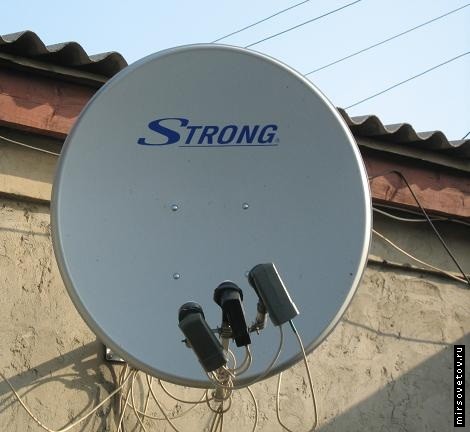

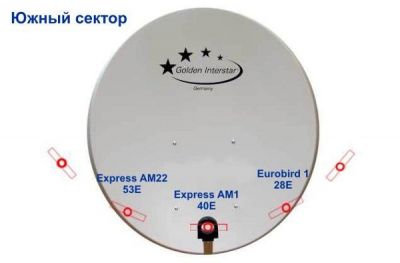

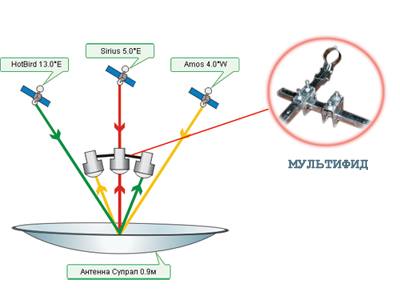

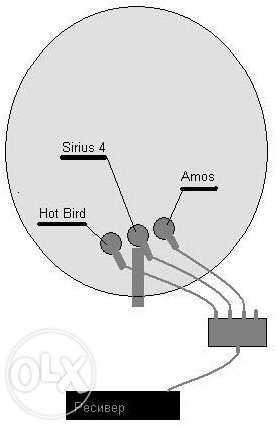

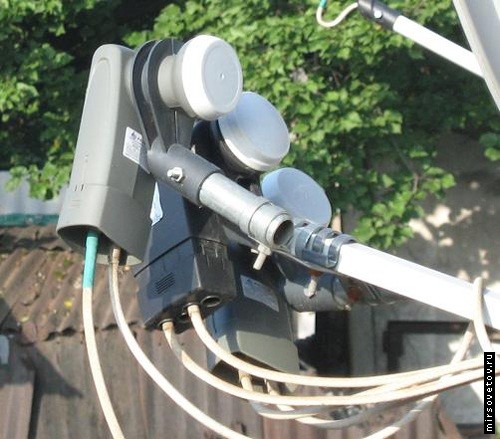

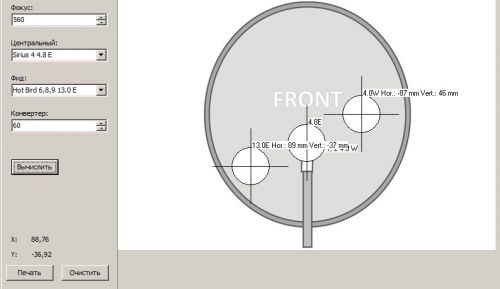

Теперь о связи. Сначала нужно объединить три преобразователя в беспорядке, для этого нам понадобится по три кабеля. Лучше защитить диск от прямого попадания влаги. Мирсовитов не рекомендует обматывать соединение изоляционной лентой, так как это может создать эффект «купания». Лучше применять термоусадку, она лучше кабельной и ф-ки за счет сжатия. Следующим действием будет подключение чертежа к приемнику, это не сложная операция, вам просто нужно прикрепить F-KU, расположенный на приемнике, к самому кабелю.
«Пристрел» ( настройка ) спутниковой антенны
Итак, пластина выглядит «южной», все провода подключены, приступаем к самому сложному – настройке Или стреляйте так, антенны । Побеги начинаются с центральной головки, которая должна быть настроена У нас есть Сириус. В приемнике мы установили частоты 11766, скорость 27500, поляризацию «H». На приемнике у вас есть две полосы: одна дает сигнал от тарелки и сигнал от спутника (в основном красная полоса), другая показывает уровень этого сигнала (в основном желтая). Если спутниковая антенна он подключен правильно, вы должны видеть уровень сигнала около 40%. Слева настроить Качество сигнала, которое мы имеем, равно нулю. Мы собираемся сделать шаг навстречу. Давайте начнем. Мы поворачиваем антенну до упора влево и вверх, медленно вращая слева направо в поисках наилучшего уровня сигнала, чтобы остановить его. Если сигнал не найден, опускаем пластину на 2-3 мм на крепежных элементах (на скобах на крепежных элементах пластин есть пронумерованные метки для более удобной «стрельбы») и поворачиваем справа налево до упора, опускаем еще и так далее до появления сигнала. При получении сигнала появится желтая полоса. Когда вы находитесь почти внутри спутника, полоса качества сигнала составляет около 21% — мы исправим это. антенну В этой ситуации. Теперь немного опустим его и осторожно повернем влево, посмотрим за изменением качества, если оно уменьшится, то вернемся назад антенну В исходном положении. Далее повернем немного вправо, проконтролируем уровень сигнала, также будем отпускать и увеличивать антенну Вниз и вверх. Превосходно! Вы получили сигнал около 40%, но этого все равно недостаточно, такой процент, что небольшой ветер или дождь может помешать просмотру телевизора. Чтобы повысить качество сигнала, сначала проверьте программное обеспечение конвертера, а затем против часовой стрелки и посмотрите, в каком положении качество сигнала повышается. Если монтировка позволяет, mirsovetov рекомендует перемещать конвертер ближе к зеркалу, а затем отодвигать его. Это также влияет на качество сигнала, но обычно длина крепления для центрального конвертера всегда подходит по длине. Нормальное качество сигнала составляет 65-70%.

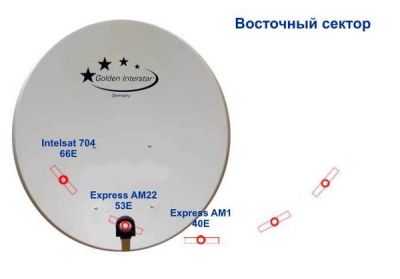

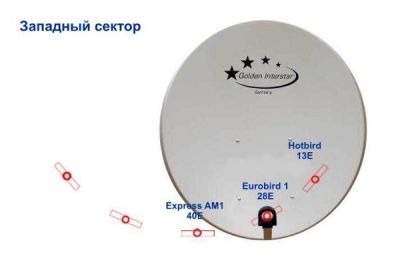

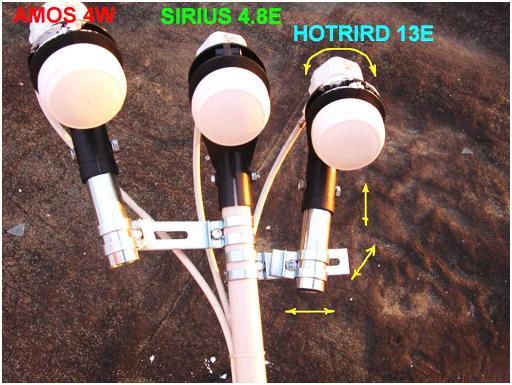

Боковые конвертеры гораздо легче снимать, чем основную пластину. уже настроена И все спутники находятся рядом друг с другом.

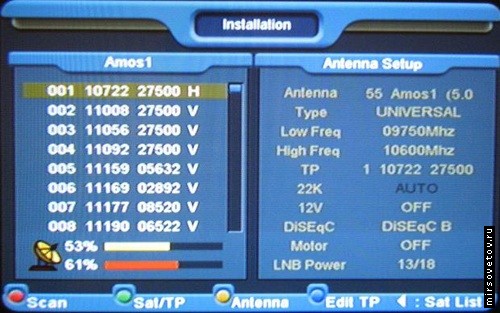

Принцип настройки То же самое: Мы устанавливаем приемник на AMOS (частота 10722, скорость 27500, поляризация «H») и HOTBIRD (частота 11034, скорость 27500, поляризация «V»).
И начинаем сгибать боковой кронштейн, к которому крепится конвертер. Не бойтесь его гнуть, потому что в некоторых случаях неудачные модели кронштейнов не работают по-другому. Начиная с левого верхнего угла, постепенно поворачиваем конвертер вправо, затем немного опускаем его (2-3 мм) и сгибаем влево. И вот как появляется знак. Чтобы улучшить качество сигнала, сделайте это с помощью самого центрального конвертера: Боковые преобразователи сначала подключают ПО, а через некоторое время — против часовой стрелки.
Итак, спутниковая антенна настроена Если провода собраны и спрятаны, можно начинать сканирование каналов. Для этого выберите функцию сканирования в приемнике. Приемник сканирует все возможные варианты просмотра. После создания списка каналов можно заняться поиском хороших телепрограмм. Успешного вам наблюдения!
Спутниковое телевидение уже давно не является роскошью и есть во многих семьях. Установка такой конструкции всегда считается сложным процессом. Знаете ли вы, как настроить спутниковую антенну самостоятельно ? Оказывается, если разобраться в технике установки, все не так уж и сложно. Давайте попробуем вместе проанализировать, как происходит этот процесс и какие трудности нас ожидают.
Использование спутникового Оборудование является отличным решением как для квартир, так и для частных домов
Перед приобретением спутникового Важно выбрать оборудование, первого оператора. Спутниковое телевидение работает с различных орбитальных спутников , которые перехватывают сигнал от станций и передают его на землю в больших точках.
Антенна обнаруживает сигнал, затем передает его на конвертер и далее на тюнер. И только после этого происходит процесс декодирования, и сигнал уже в виде звука и изображения передается на телевизор.
Каналы на русском языке определенно передаются спутников । Для того чтобы принять сигнал от определенного объекта, важно, чтобы он был правильно установить Частота приема. Для этого вам необходимо знать как настроить спутниковую антенну самостоятельно .
Через спутник «Ямал 201» можно принимать около 30 российских каналов. Из операторов стоит выбрать Триколор — ТВ, НТВ — плюс или Радуга — ТВ.

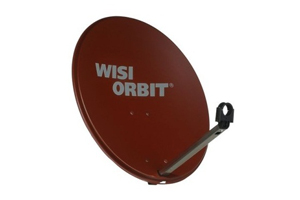

В таблице приведены цены на некоторые модели спутниковых тарелок.
| Изображение | Модель | Цена, руб. |
|---|---|---|

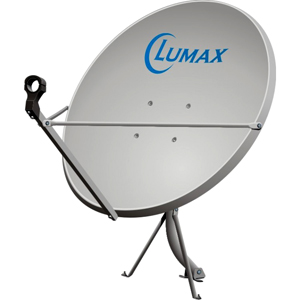

 | Lumax 0,6 м с кронштейном | 1450 |
 | ТРИКОЛОР СТВ-0,55-1,1 0,55 | 1290 |
 | Tricolour FullHD GS-E501/C591 | 10300 |
 | 60 см СМ с кронштейном | 1640 |
 | Версия 0,6 м | 900 |
 | Визи Б / кр | 5900 |
Как настроить спутниковую антенну самостоятельно : нюансы монтажа
Перед тем как самостоятельно установить спутниковую антенну Давайте выясним, из каких частей состоят такие устройства:
- Пластина, которая воспринимает волну и посылает ее на преобразователь. Лучше, если его диаметр превышает 90 см;
- Головка (конвертер) получает сообщение и передает его приемнику;
- Тюнер принимает сигнал, выполняет декодирование и передает его на телевизор в понятной форме;
- Кронштейн обеспечивает прочную опору антенны На стене, что позволяет менять его в разных направлениях;
- Кабель является проводником принимаемого сигнала. Он соединяет приемник и конвертер;
- Если необходимо принимать несколько каналов, используется устройство DISEQC, которое позволяет объединить конвертеры в общий кабель.
Чтобы выполнить установку и настройку спутниковой антенны Подготовьте такие инструменты: Дрель, гаечный ключ, крестовая отвертка, молоток и остров.
Качественная установка спутниковой антенны самостоятельно : Инструкции для чайников
Чтобы установить Оборудование по всем правилам вы должны знать, куда его отправить. Это позволяет использовать данную услугу agsat. com. ua/satdirect позволит. Там нужно указать определенное размещение оборудования, а также выбрать спутник. После этих действий на экране появится правильное направление.
Чтобы узнать точные координаты места установки антенны Воспользуйтесь справочником или поиском в Интернете. Вам также понадобится информация о передаче данных со спутника. В этом случае определяется местоположение спутника на горизонте, а также частота передатчика и максимальная скорость передачи информации. Вы можете воспользоваться поисковой системой, чтобы получить информацию о передатчике.

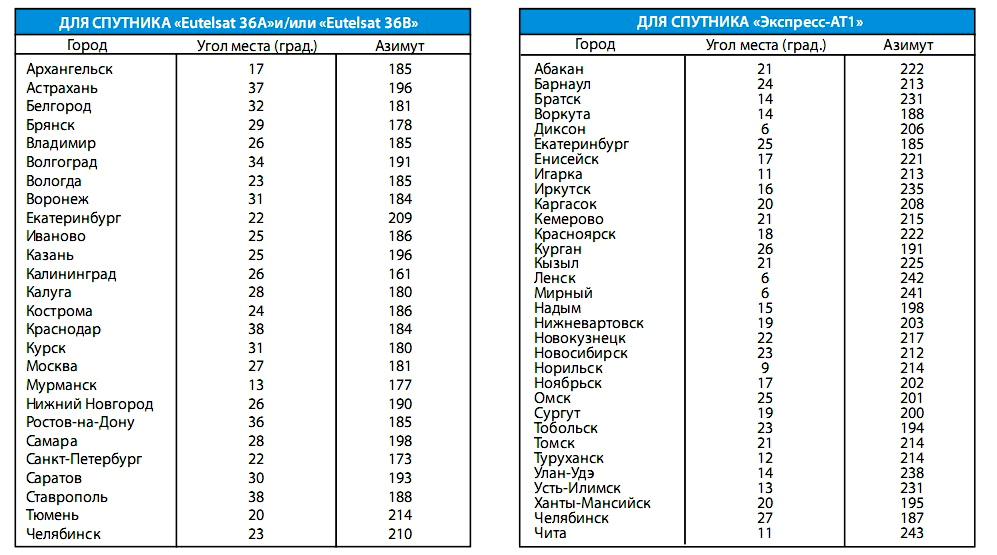

Важно правильно рассчитать углы наклона и поворота антенны । Это можно сделать вручную (что очень сложно) или внедрить специальные программные приложения. Такая услуга требует ввода определенной информации: Местоположение и название спутника и географические координаты. Программа также предоставляет результаты в графическом виде.
Точная настройка устройства антенны Это требует определенной подготовки. Приготовьте винты разных размеров, набор кабелей, удлинительный кабель и несколько розеток для подключения питания.
Перед монтажом системы подайте сигнал. В котором антенну его нужно держать в руках. Если все в порядке, кронштейн устанавливается. Перфоратор состоит из углублений под якорь. В этом случае их размер выбирается с учетом массы стенового материала и конструкции. После закрепления кронштейна вы можете установить антенну । Информация будет полезна в этом случае, как настроить спутниковую антенну самостоятельно .
Как выполнить самостоятельную настройку тюнера спутниковой антенны после подключения
Настройка антенны Он генерируется после подключения приемника. Для этого провод бросают от конвертера к тюнеру. Монтаж проводов выполняется следующим образом:

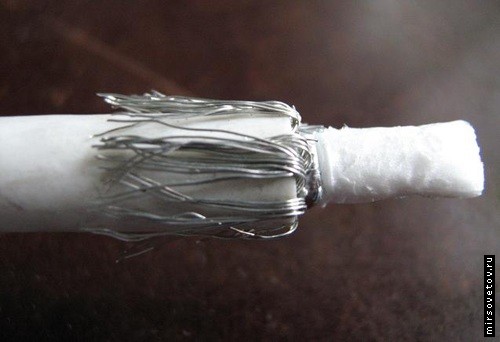

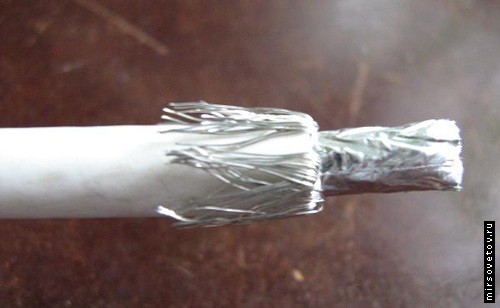

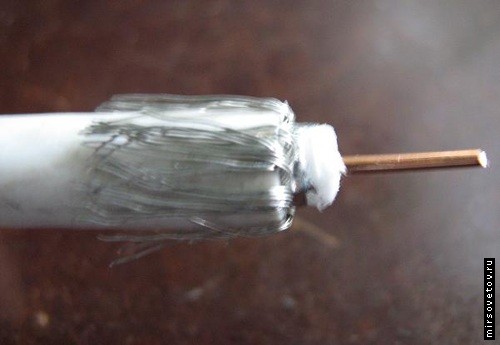

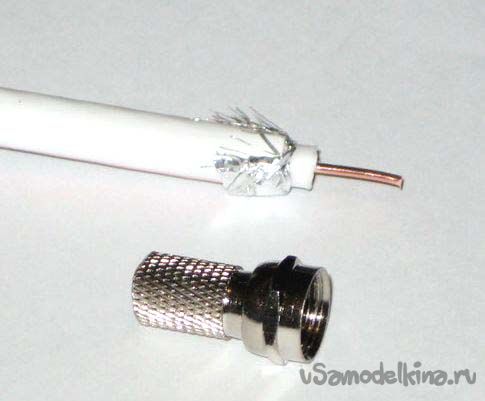

- Слой изоляции врезается в кабель где-то на расстоянии 1,5 см от края;
- Брэд наклонился;
- Средняя внутренняя часть проводки освобождается от фольги, затем ф-ка очищается и надевается;
- В этом случае сердечник должен быть увеличен не более чем на 2 мм;
- Другая сторона кабеля также должна быть такой;
- Кабель подключается к конвертеру, а другой конец кабеля протягивается к приемнику.

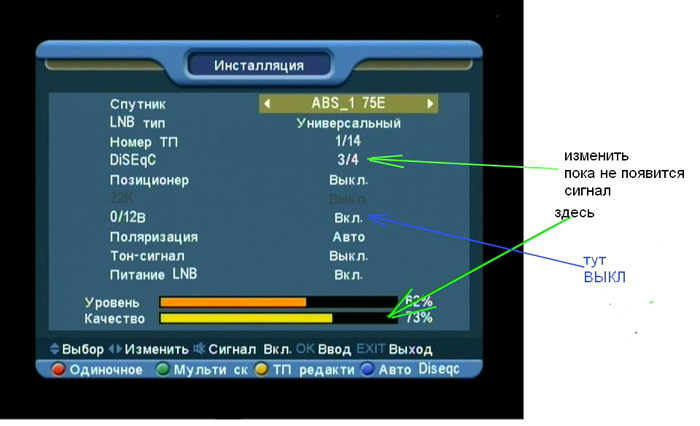

Затем необходимо произвести настройку । В то же время, вам следует заранее провести некоторые исследования, как настроить разные каналы на спутниковой антенне самостоятельно .
Сначала антенну Рекомендуется, чтобы ок. Затем снова в настройках Приемник выбирает подходящий спутник. Также следует указать его характеристики. Это частота, поляризация и скорость. В то же время на экране отображаются две полосы. Один показывает, что пластина поймала нужную волну, а другой — силу. При правильном установке оборудования, должно отображаться не менее 50% сигнала. Тогда вам нужно улучшить качество. Здесь некоторые действия должны выполняться с помощью тарелки. Важно отметить изменения на шкале сигналов. Поэтому лучше настраивать систему с помощью помощника.
Начинать стоит с ротатора вверх и вправо. Затем медленно поверните тарелку влево. Если сигнал не перехвачен, опустите его антенну вниз на несколько миллиметров и переместите пластину. Регулировка включает в себя ручную настройку фурнитуры. Сначала получите не менее 30% качества. А затем, перемещая оценку, произведите более детальную настройку. Когда качество составляет 60-80%, далее настройки Вы будете выполнять определенные действия с конвертером.
Затем производится настройка Личный босс. Для конкретного спутника указан конвертер.
Как произвести настройку Тюнер можно увидеть в инструкции к нему. Сначала выберите язык меню для приемника и запустите его прошивку. Затем необходимо указать часовой пояс и время. Затем выберите спутник и все необходимые настройки er. Если вы используете DISEQC, для подключения конвертера необходимо ввести номер входа.
Затем отображаются данные об уровне сигнала и настройка антенны । Убедитесь, что сигнал в норме. и антенна настроена — Сканирование спутника. Для активации каналов вставляется карточка определенного оператора. В некоторых случаях вы можете использовать специальное устройство для настройки спутниковых антенн своими руками.
Как настроить телевизор?
Наконец, необходимо просканировать спутник на предмет обслуживания каналов и одновременно запустить настройку ТЕЛЕВИДЕНИЕ. В этом случае каналы располагаются в определенном порядке, чтобы их было удобно просматривать. Когда доступ оплачен, необходимо воспользоваться картой разблокировки.
У спутниковых антенн Так много преимуществ, что все больше и больше людей считают их установке । При правильном использовании инструментов и рекомендаций вы можете. самостоятельно установить Это удивительный инструмент.
Спутниковая антенна : установка и настройка (видео)
В каждом, хоть в большом коллективе, хоть в маленьком, в студенческой группе, в школьном классе, словом, где люди живут или работают, кроме имени и фамилии, почему-то дают подходящие друг другу прозвища. То ли кто моложе так, то ли веселее, я не знаю. В нашей деревне многие даже носят такие фамилии.
Я не писал о чужих фамилиях, но скажу за себя — вот моя фамилия телегид для моих глаз. Это связано с тем, что я занимаюсь ремонтом телевизоров и другой бытовой техники, а также очень часто устанавливаю и настраиваю. спутниковые антенны .
Вот как быстро и точно настроить любую спутниковую антенну Я расскажу вам на примере трехцветного спутника.

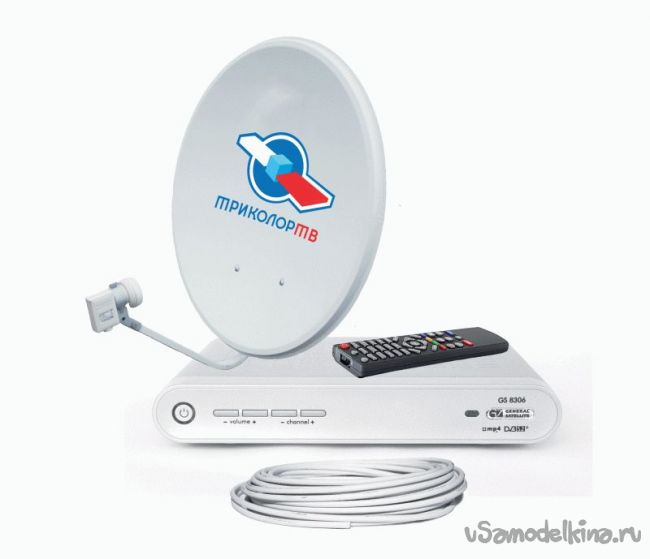

Сначала немного экономики. При покупке комплекта спутникового Продавец обязательно предложит вам услуги специалистов (обычно это его друзья) его установке Потому что подавляющее большинство покупателей не знают, как установить комплект. спутниковые тарелки.
С набором инструментов стоит, например, 9…10 тысяч рублей (косой) или 5… 8 тысяч рублей. (телевидение), стоимость услуг. по установке В нашем регионе она составляет от 1, 5 тыс. руб. до 2, 5 тыс. руб. в зависимости от сложности монтажных работ. Хотя и не 15 копеек.
И вставьте антенну В сельской местности вы получаете около 7 … В размере 8 рублей, проход мастера также должен быть оплачен. За километр, потому что он будет ездить не на автобусе, а со своим оборудованием и с оборудованием в своей машине. А потом стоимость установки спутниковой антенны Значительно увеличивается.
Поэтому они обращаются ко мне, потому что я делаю это дешевле и не беру денег за дорогу …..
Для самостоятельной установки спутниковой антенны Вам необходимо следующее.
1. Комплект спутникового Оборудование (пластина, приемник, конвертер, антенный провод) 2. Прибор для настройки антенн Сателлит (любой марки и модели) 3. переходники, F-планки по высоте 2 шт. 4. три анкерных самозажимных болта М6 х 120…150 мм, если стены дома из камня. 5. три больших винта-самореза по дереву M6 x 150 … 200 мм, если деревянные стены — 6. Перфоратор, если стены сделаны из камня. 7. харко или разводной ключ., 10, 13, 14, 17 (в зависимости от винта) 8. на компасе. 9. кусок воздушного провода 1,5…2 метра.
А теперь, как и ожидалось, немного теории. Чтобы понять, что делать и почему.

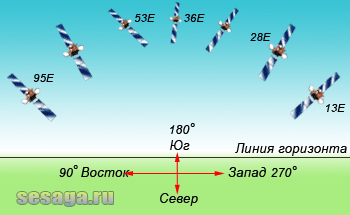

В небе (точнее, в космосе) находится множество спутников. Они висят на геостационарной орбите, двигаясь на расстоянии около 36 000 км над землей, и, конечно, их не видно. Каждый спутник находится только в назначенном ему месте. Местоположение каждого спутника известно точно, оно вечно и поддерживается очень точно. Представьте себе, чтобы понять, как расположены спутники и где они … Радуга. Вот примерно такие же дуги спутника над горизонтом, от его левого края к правому. В каком уголке нашей великой страны вы живете, вы можете «увидеть» с помощью своих антенн спутников .
Каждый спутник имеет свое название, как имя. Например, кулон триколора, на который мы настроим наш. антенну Раньше он назывался Evtelsat W4 36E, теперь он называется Express AMU — 1-36E. А триколор — это просто торговое название организации, которая посылает сигнал через этот спутник. Телевидение (континентальное телевидение), например, имеет другой спутник, Intelsat15 85e.
Кроме того, название спутника обычно имеет номер, например, 36E, 85E, 90e, 5W, 9W, который указывает долготу, на которой он висит, т.е. примерное направление на этот спутник на горизонте.
В нашем случае, однако, для определения направления на спутник используются солнце и компас.
Прежде всего, перед установкой антенны Необходимо решить, с какой стороны размещать дом. Для региона, где я живу (Башкортостан, 56 восточная долгота) и трехцветного спутника, это будет южная сторона, место, откуда солнце хорошо видно с 12 до 14 часов дня. Между вами и солнцем (спутником) не должно быть помех в виде деревьев, крыш и линий электропередач. Рост установки антенны Неважно, на какой стене, закрепите его там, где вам удобнее его настроить, только для того, чтобы антенна Я не вмешивался в маршрут и не мешал ему. Например. из антенн Он стоит прямо на полу, на железной подставке. Поместите его на крышу антенну Не советую, потом будут мучиться, если с ним что-то случится. Конечно, пластина не должна быть прикреплена даже к краю крыши, чтобы впоследствии дождь, снег и ICE не падали на антенну । Следует предусмотреть возможность поворота. антенны при настройке Влево и вправо, насколько это возможно. Например, как это выглядит.

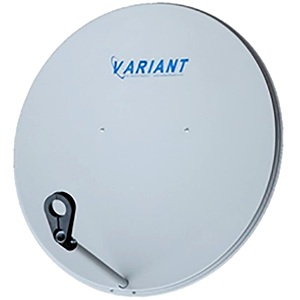

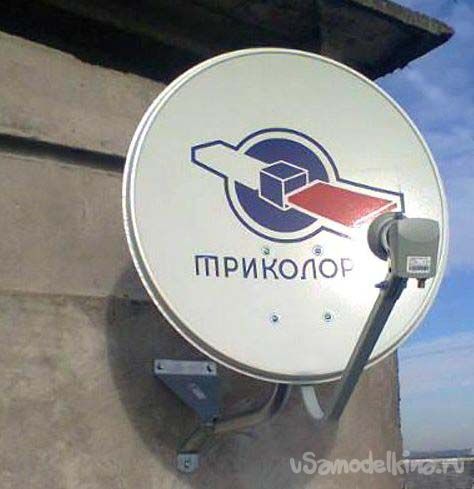

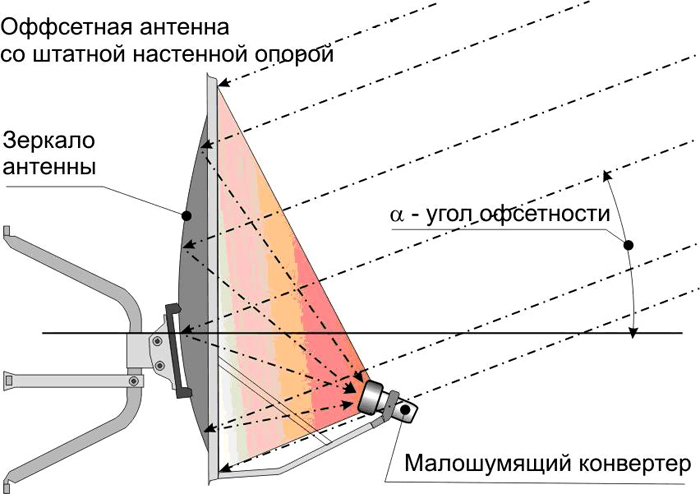

Теперь о тарелке. По сути, это не тарелка, а ее часть, слегка суженная и расширенная с боков. Такая пластина имеет яйцеобразную форму и называется офсетной. Он действует как кривое зеркало, которое не только собирает радиоволны от спутника к приемному преобразователю, но и отражает их.
Поэтому процедура настройки Положение тарелки примерно такое же, как если бы вы пришли в тир и начали целиться в мишень спиной через зеркало.
Перед тем как прикрепить тарелку с полученным конвертером к стене дома, необходимо более точно определить направление на спутник. Пока все будет происходить почти по компасу. Повторяю еще раз, для моего региона это будет азимут 204 градуса. Напомните, если кто не помнит: чтобы взять азимут, необходимо использовать установить компас так, чтобы его стрелка указывала на север, а под ним была нулевая отметка его шкалы. Не перемещая компас, найдите на шкале 204 градуса и отметьте это направление на земле. Придайте ему направление какого-нибудь дерева, строения, куста, камня или чего-нибудь еще.
Высокая точность здесь не требуется, все приблизительно. После этого встаньте на будущее место. установки антенны И в этом направлении внимательно посмотрите на небо, примерно 20. Под углом к горизонту 25 градусов. Где-то находится трехцветный спутник. В этом направлении не должно быть препятствий в виде крыш, деревьев, веток, столбов, линий электропередач. Где-то здесь и закрепите свою тарелку.

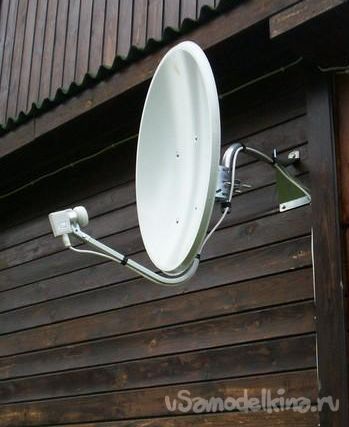

Если стена дома выполнена из дерева, при креплении пластины необходимо соблюдать особую осторожность, чтобы шурупы не попали в несущую конструкцию дома, балки, бревна или перегородки. Когда вы прикрепляете пластину к доскам или к коробке, при перепаде влажности (лето — осень — зима — весна) дерево набухает или немного сжимается, пластина смещается, сигнал пропадает. В моей практике такое случалось несколько раз.
Точность установки спутниковой Пластины сильно влияют на качество приема, допустимые колебания или погрешности — 3 (три!) не более миллиметра.

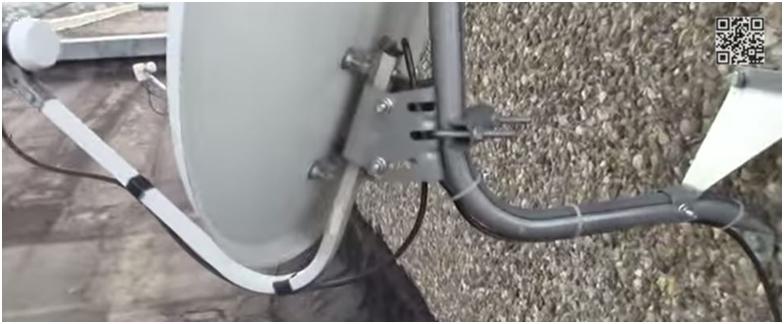

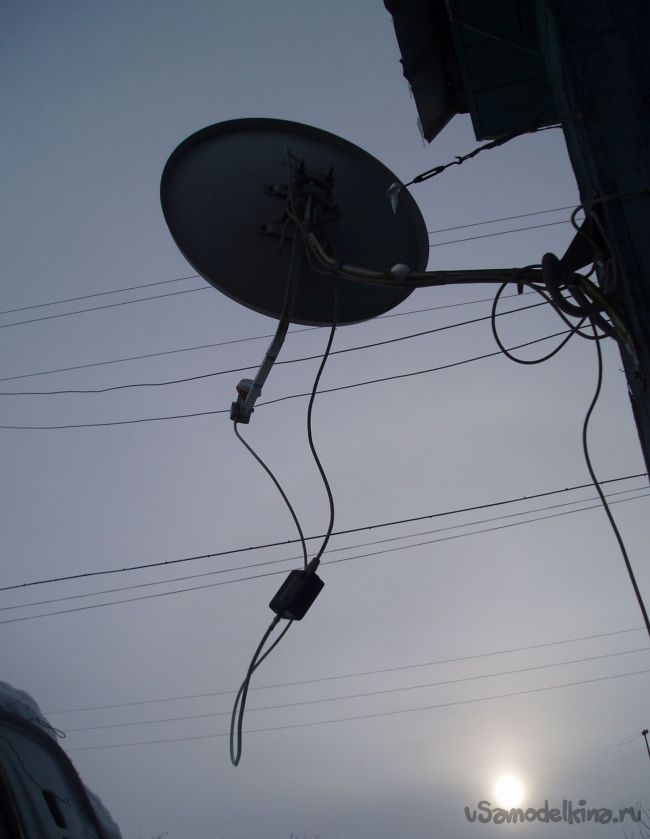

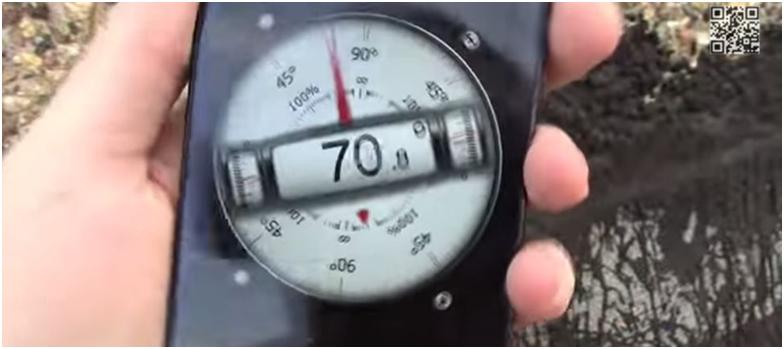

После закрепления пластины сначала отрегулируйте положение зеркала строго вертикально, горизонтально или по отвесу, затем слегка отстройте его на 1, 5. Заполните 2 сантиметра. Не затягивайте винты, крепящие панель.

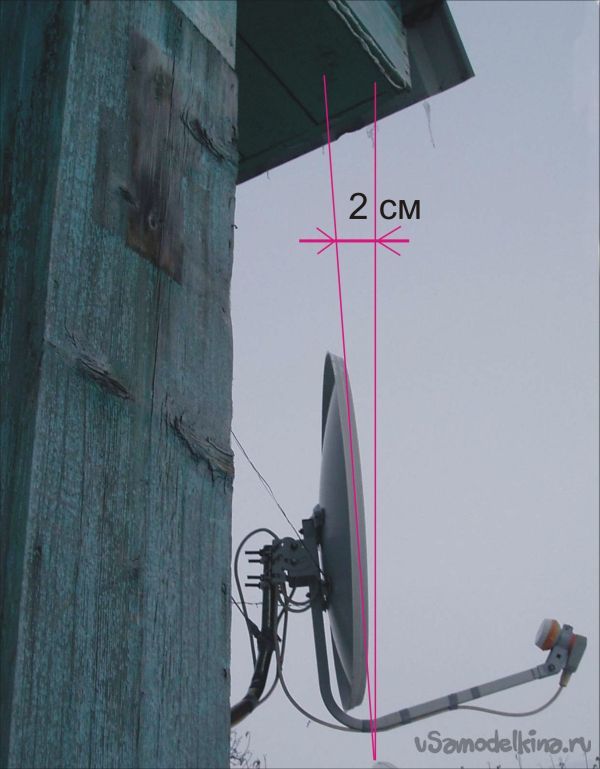

На этой фотографии хорошо видно, насколько нужно наклонить пластину.
Подключите ресивер к телевизору, как указано в инструкции. Включите его. Приемник перейдет в режим поиска каналов. Ничего не нажимайте, оставьте все как есть. Подключение к приемнику антенный провод от пластины. По пути провода, идущие от приемника, затем подключаются к устройству SAT finder через F-разъемы, еще один подготовленный короткий провод подключается к конвертеру на пластине. Примерный вид режущей проволоки на рисунке.
Когда в проводке нет камней и она закрывается, в ней загорается лампочка шкалы. Это означает, что пища поступает на тарелку. При повороте регулятора чувствительности устройство начинает слегка потрескивать (но не пищать) из-за помех.

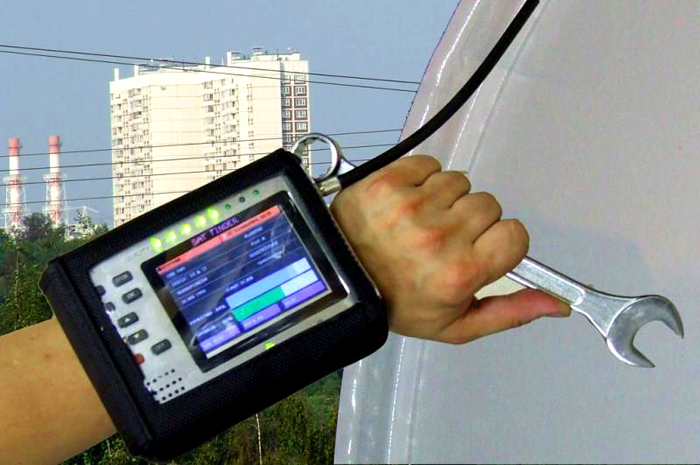

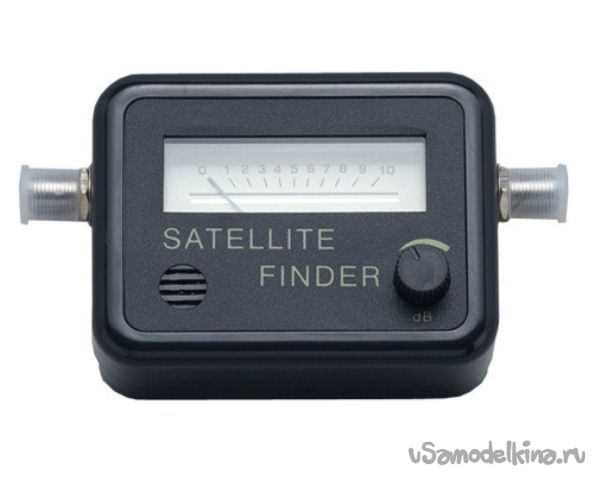

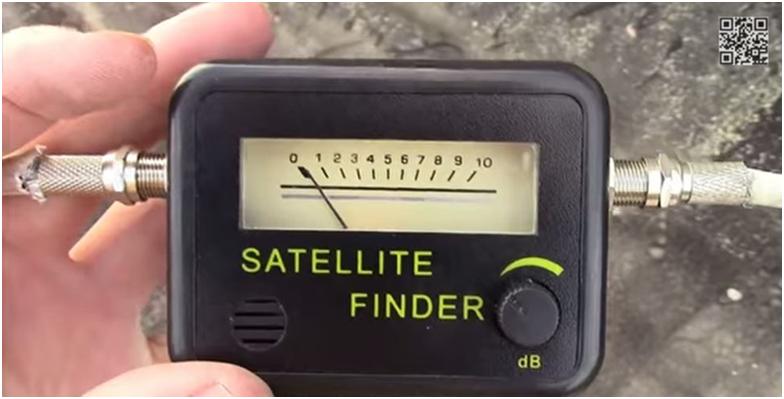

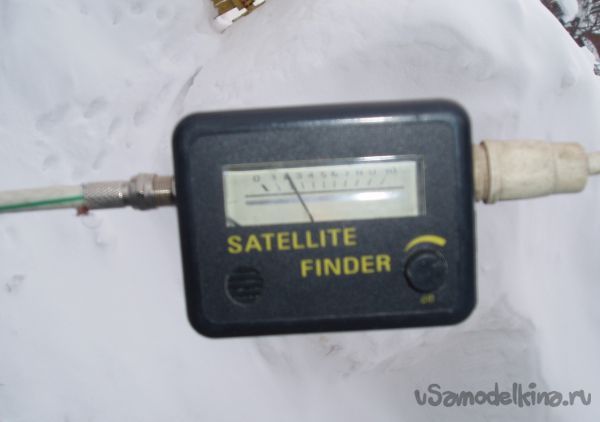

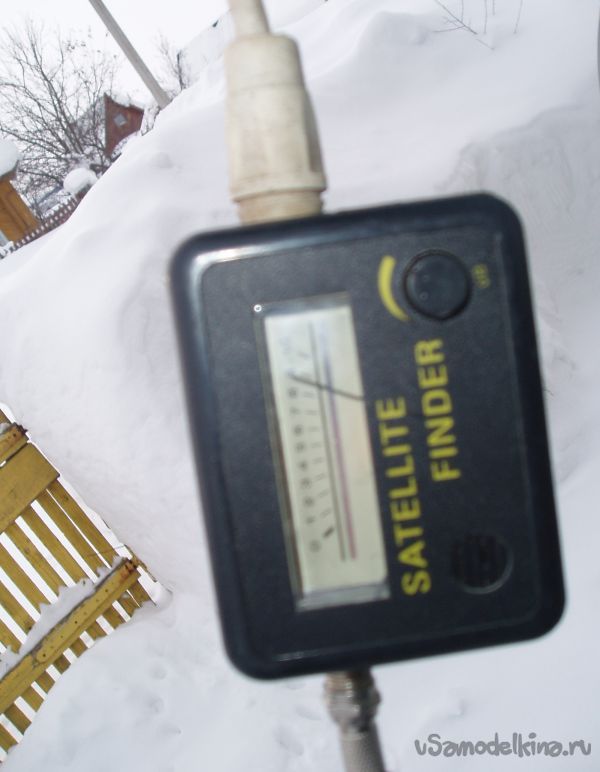

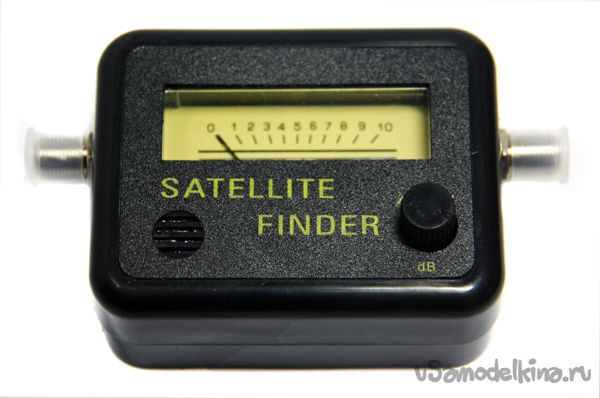

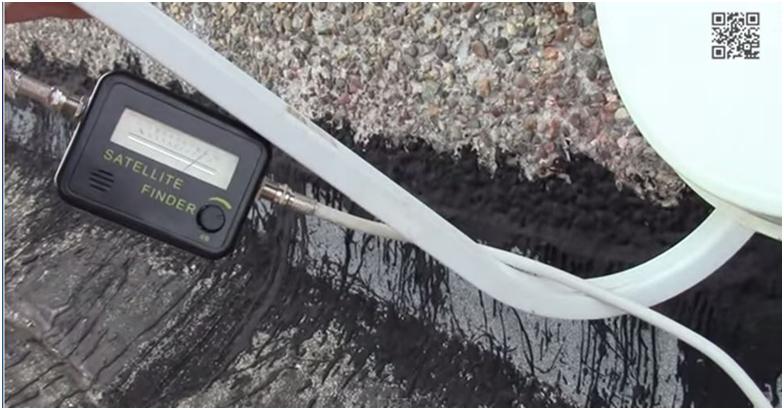

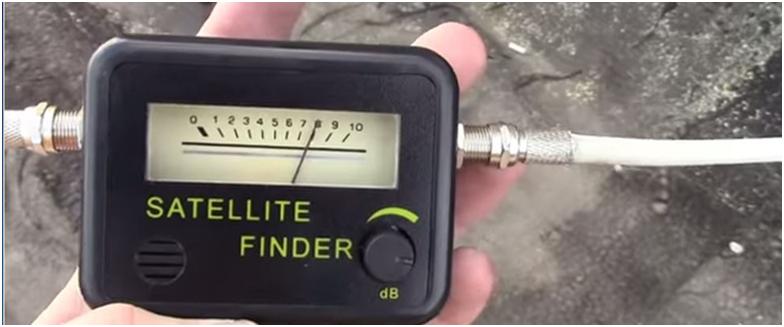

Немного об устройстве SAT finder Не сочтите за рекламу Его название ❶-9501, это незаменимая вещь практически во всех магазинах электроники или в крайнем случае на Alibaba при настройке любой спутниковой антенны । Относительно низкая стоимость (400…600 рублей), экономит массу времени и нервов
Принцип действия этого прибора основан на измерении уровня сигнала на выходе преобразователя и его звукового и стрелочного сигнала Существуют различные модели и модификации с дисплеями, программируемые и т.д., но в нашем случае самой простой модели будет более чем достаточно
Теперь, когда все соединения проверены и вы слышите шум в устройстве, начните медленно, очень медленно перемещайте пластину по горизонтали влево, а затем вправо, по мере перемещения пластины вы услышите множество различных сигналов от разных устройств. спутников (Их много.) Ваша задача — выбрать самый сильный из них и оставить пластину в таком положении.
Затем уменьшите чувствительность (писк) устройства SAT Finder с помощью ползунка и выберите положение пластины в горизонтальной плоскости более точно

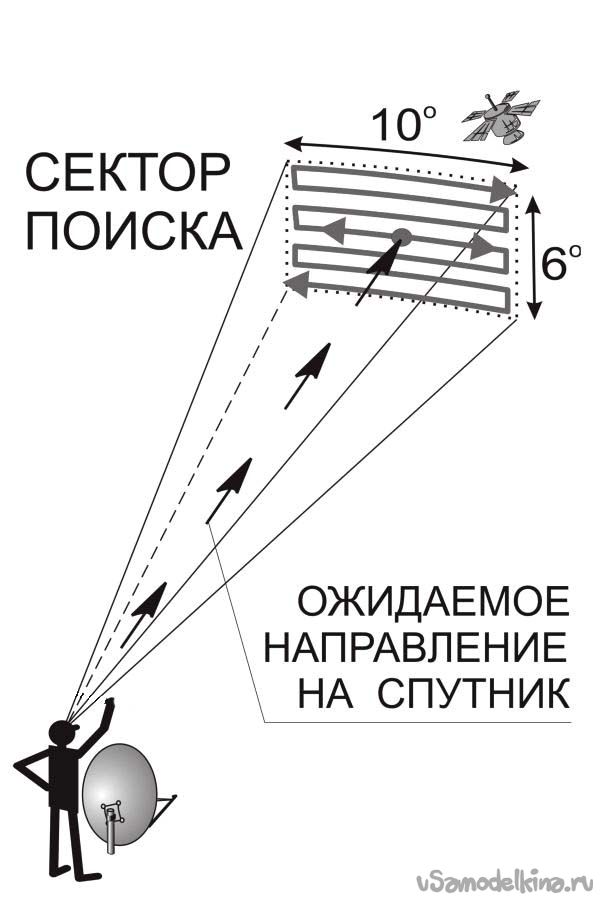

Если сигналы слабые или их вообще не слышно, переместите тарелку немного назад (на 1 см) и повторите поиск сигнала в горизонтальной плоскости снова Таким образом, если вы будете вести горизонтальный поиск и поднимать тарелку немного выше горизонта по каждому маршруту, вы получите спутник с самым сильным сигналом После обнаружения такого сигнала попробуйте переместить тарелку немного вверх или вниз (на сантиметр, не более), чтобы достичь максимального уровня сигнала при необходимости Уменьшите чувствительность устройства для более точного сигнала настройки .
Проверьте примерное направление тарелки на спутник, оно превышает 5, ранее определенное компасом …. В одном или другом направлении не должны отличаться на 8 градусов
Вернитесь к телевизору в соответствии с инструкциями приемника и выполните предварительный поиск каналов по триколору оператора, зоне — ❶ или ❶ Если тарелка. настроена Правильно — вы увидите список из нескольких каналов Проверьте, нет ли среди них трехцветных каналов — Инфо и трехцветных каналов — Промо, ТВ-ТВ, ТВ2-ТВ Эти каналы должны работать даже без активации карты доступа
После того как все каналы будут найдены, осторожно вернитесь к плите, чтобы не сбить ее. настройку , контролировать уровень сигнала через устройство, Прикрепить ключ ко всем кронштейнам пластины и все винты ко всем кронштейнам гайки
После фиксации антенны И изображение проверяет телевизор, выключите устройство и подключите кабель от ресивера к конвертеру на тарелке настройка По окончании со спутника «Триколор» вы можете смотреть около десяти бесплатных каналов и около 300 платных каналов. Теперь необходимо зарегистрировать оборудование у оператора, позвонив по специальному номеру, указанному в инструкции к приемнику. После регистрации оборудования все каналы были найдены при настройке Для получения дополнительной информации посетите сайт
Я думаю, что если у вас есть 700 … Будет гораздо приятнее смотреть, если учесть общий бюджет нашей компании (с гвоздями и островом) в размере 800 рублей
Как показала практика, прибор SAT finder пригодится не один раз, при сильном ветре, снегопаде или перестройке в доме всегда можно пойти и настроить сдвинутую антенну как на родине, так и в соседней стране
Да, на всякий случай, приведу параметры спутника Intelsat 15 85E для телевидения Азимут 143 градуса, угол места, т.е. «прилив» тарелки похож на триколор Остальная техника настройки — точно такая же.
Сегодня мы узнаем как можно скорее настроить спутниковую антенну । Мы установим ❶ 36 BODYBH / БОДИБХ 36BH Есть НТВ плюс, Триколор ТВ, Лебедь, но нас больше интересуют НТВ плюс и Триколор ТВ.
Для этого нам необходимо антенна

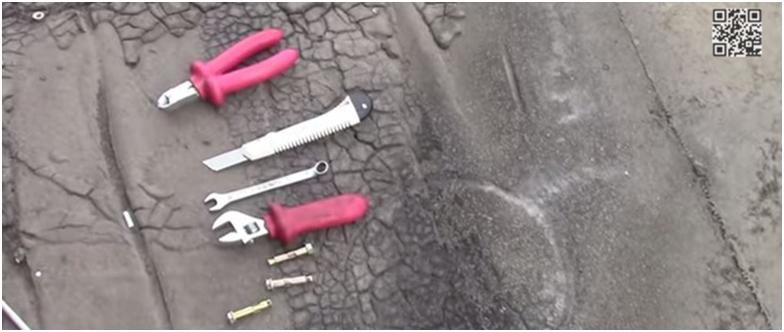

И оборудование:
- Несколько анкеров диаметром 6 мм и длиной 6 см, или можно взять 8*8;
- Клавиши со стрелками;
- Канцелярский нож;
- Плоскогубцы или пассатижи
- Нам также нужен перфоратор, чтобы просверлить отверстие в стене
Дома или в подходящем месте сначала нужно собрать антенну , то есть сразу прикрепляем штангу, которая держит конвертер, прикрепляем сам конвертер, прикрепляем весь кронштейн и монтируем стойку, будем вешать ее на стену
Перед установкой При монтаже на стену необходимо точно определиться с местом, где мы будем его крепить Место должно быть свободным, рядом не должно быть деревьев, не должно быть лишних кабелей

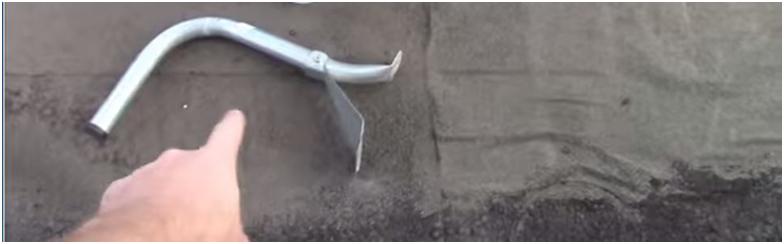

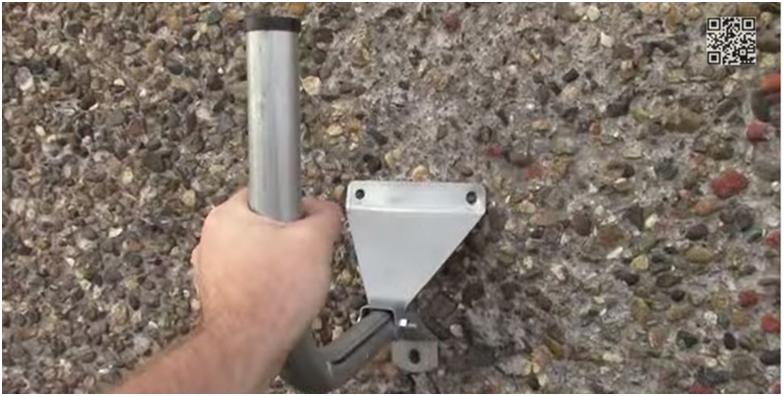

Монтажная труба должна быть закреплена на стене так, чтобы она была максимально вертикальна, вы можете измерить это уровнем
Мы помещаем трубу туда, куда нам нужно, в отверстие с помощью чего-нибудь, например, отвертки или маркера, делаем отметки на стене
Затем мы удаляем трубу и сверлим отверстия в стене
Мы устанавливаем наш кронштейн на стену и размещаем его на 3 анкерах, которые уже установлены на месте
Аккуратно закрепите его анкерными гайками
Затем берем в руки антенну , немного ослабьте кронштейн и наденьте его на трубу, закрепите так, чтобы конструкция хорошо держалась, но могла немного двигаться вправо/влево
Для настройки Любой спутник, любой, есть много программ для андроида и других платформ, а также для компьютеров.

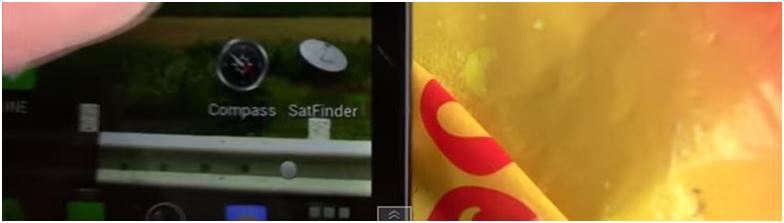

Например, на ④-телефоне. установить программу SatFinder
Программа определяет наши координаты и выводит параметры настройки спутника.
Нас интересуют линии азимута и возвышения (возвышение — это географическое направление, в котором антенна ).
Угол поворота наклонного преобразователя LNB, т.е. угол поворота Угол, на который преобразователь должен быть повернут как можно дальше для лучшего приема сигнала.

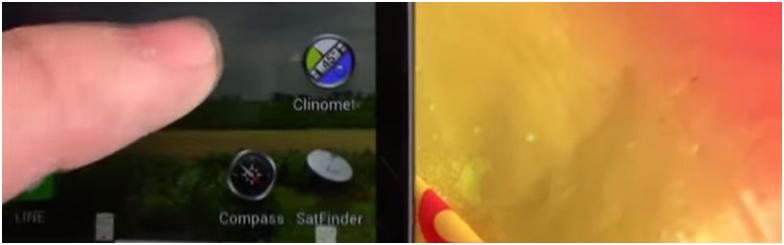

Кроме того, нас интересует еще одна программа для Android — Clinomet.
Это программа, которая позволяет узнать угол наклона телефона
Не на Android, есть много других подобных программ, которые можно использовать для измерения угла наклона, вы можете использовать любую из доступных

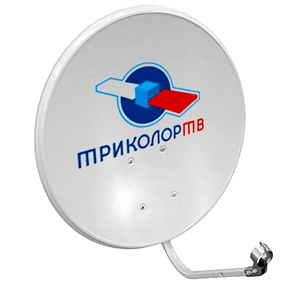

При установке антенны Сначала нужно осмотреться, может быть, есть подсказка — другие уже установлены антенны НТВ плюс или Триколор ТВ, с их помощью мы можем определить, в какую сторону он должен повернуть
Если таковые имеются, вы можете переключиться на другой, уже установленный и настроенный антенне .
Все они имеют одинаковую структуру
Планка, удерживающая конвертер, должна располагаться под одинаковым углом на всех из них

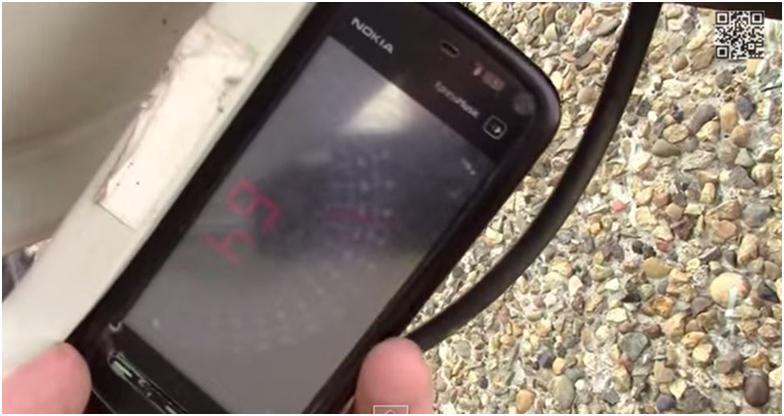

Чтобы измерить угол наклона этой планки, наклоняем телефон к ней, заранее включаем нужную программу и смотрим на угол наклона 64 градуса
Следующие действия — необходимо сориентироваться на месте и вычислить, куда оно направлено географически антенна . Для этого вы должны прийти к антенне Посмотрите назад и перед собой ровно посередине, необходимо найти вдалеке какой-нибудь ориентир, на который мы будем ориентироваться. антенну при установке .

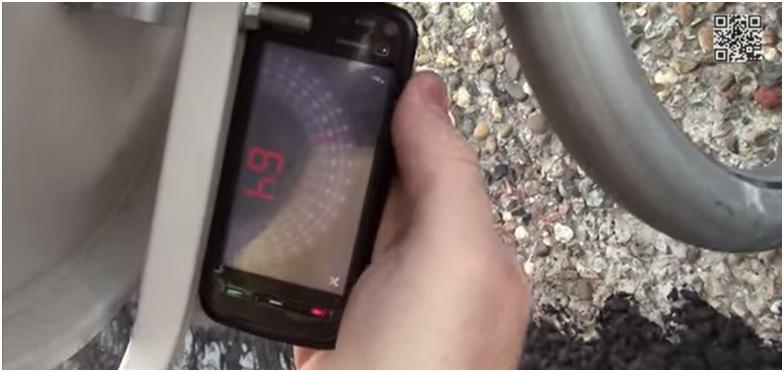

Затем мы возвращаемся к нашим и антенне И повторяем процесс, т.е. Повторяем процесс Измеряем угол наклона полюса, как мы выяснили, он должен быть 64 градуса, затем встаем за нами антенной Строго по центру мы находим наш ориентир вдали и прямо антенну Прямо на нем. И вот он
Затем прикручиваем антенный Кабель к конвертеру
Помните, что закручивать кабель можно только тогда, когда он не подключен к приемнику или когда приемник выключен В противном случае существует вероятность того, что приемник перегорит
Самое главное, очень антенну мы установили и настроили , копируя настройки с соседних рабочих антенн .
Чтобы доказать это что антенна настроена Ну, специальное устройство — спутниковый искатель, с помощью которого мы проверяем, получен ли сигнал со спутника
После того, как мы испортили антенный Кабель к конвертеру, стрелка на этом устройстве отклоняется, т.е. Кабель подключен к конвертеру Делаем вывод, что датчик сигнала указывает нам на наличие сигнала со спутника
С помощью этого инструмента вы можете настроить антенну Таким образом, чтобы получить максимально возможный уровень сигнала
Мы сами его ремонтируем антенне То есть, на трубке, которая держит конвертер, и согните ее должным образом. антенну С помощью этого инструмента на правой/левой стороне
Какую ситуацию мы видим антенны , Показания прибора достигают максимального значения
Более выгодной позицией для нас является торт антенны Его можно отремонтировать
Изначально мы оставили гайки на креплении позади незавершенными, поэтому можно было регулировать ситуацию антенны Изменить вправо/влево
Когда мы определились с оптимальным положением антенны гайки должны быть отремонтированы
В итоге, антенну мы установили и настроили Как по горизонтали, так и по вертикали они достигли позиции антенны Где значение сигнала максимально высокое
Осталось закрепить антенный Кабель, можно закрепить скотчем или зажимом, и антенна Готовность к использованию
Когда мы определились с местом установки антенны И его приблизительное направление, собранное ранее антенна Если после этого повесить на кронштейн, то отпадает необходимость в дополнительных мультифидах и преобразователях, кабелях и других конструктивных элементах
- ВАЖНО: чтобы точно настроить антенну его нужно перемещать по вертикали/горизонтали, но при этом сжимать скобу так же сильно. антенна Склон не двигался вперед и не менял уклон, но можно было двигаться вперед с усилием, но все равно вперед антенну В уровнях для этого левый / правый винты не затормаживаются полностью

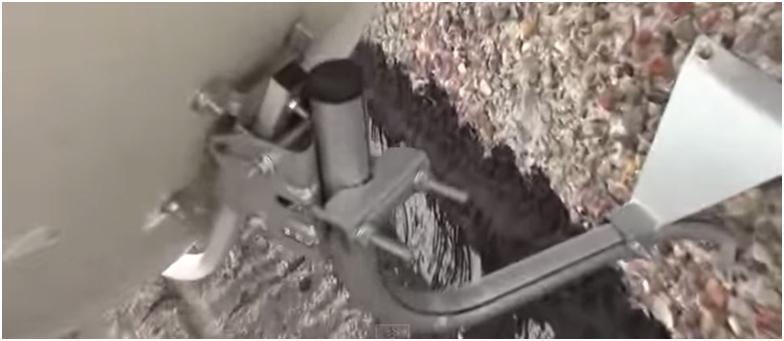

Например Свободный нижний левый винт на P-образном регулировочном элементе антенны (см. фото) позволяет настроить антенну Вертикальные и те, которые находятся на кронштейнах для ремонта, являются антенны Для крепления на стене, обычно их два, горизонтально
Что такое Мультифид и как он работает
Мультифид — это конструкция, позволяющая разместить несколько спутников на одну спутниковую антенну Спасибо за возможность установке Дополнительные головки (конвертеры Это позволяет вам сэкономить деньги на покупке дополнительных спутниковой антенны .
Закон Мультифида: Угол падения = Угол отражения
Антенну часто называют зеркалом И при многогранности действуют законы оптики и отражения (помните физику?) И в частности: Угол наклона равен углу отражения, то есть, если настроить антенну если рассматриваемый спутник находится в фокусе, то сигнал с соседнего спутника, находящегося в другой орбитальной позиции, уже не влияет на сфокусированный конвертер, но при любой другой позиции все работает по тому же закону!
Понять этот закон просто: если соседний спутник (⑦4) находится на геостационарной орбите справа от фокуса центрального конвертера (Сириус 4.8) спутниковой антенны Затем отражение его сигнала (желтая стрелка на рисунке) концентрируется зеркалом пластины слева от того места, где он находится в фокусе. антенны Центральный преобразователь (см. рис.)
Если спутник сосредоточен вверху — сигнал сосредоточен внизу В общем, эффект зеркал
Настройка антенны На спутнике с установленным мультифидом
Затем нужно затянуть 2 мультифида, чтобы зафиксировать нос. антенны На котором уже установлен кронштейн для основного конвертера (конвертеры закреплены во всех кронштейнах Далее все нужно затянуть, но оставить возможность при некотором усилии крутить конвертеры в мультифидах во всех направлениях и плоскостях Кабельная система подключается в самом конце
Корректировка: этапы утомительного процесса
Настройка оборудования довольно утомительна и занимает много времени Все начинается с винта в центральном конвертере F-коннектора с отрезком кабеля длиной 2 метра Второй конец этого кабеля присоединяется к приемнику
Сам ресивер подключен к телевизионному приемнику. Внимание: Включать питание (220 В) можно только после его подключения. Еще один важный момент, о котором следует помнить: при намотке F-коннектора убедитесь, что адаптивная фольга на оплетке кабеля и самые тонкие проводники герметично прилегают к центральному корпусу. Иначе все может закончиться отключением приемника!
Настройка спутниковой антенны На главном спутнике Сириус 4.8 e
Включите телевизор и ресивер. Затем перейдите к пункту меню — Настройка — при поиске каналов. С левой стороны вы увидите список спутников Одним из них будет Ресепшн. Выберите нужный, например, Sirius 2/KU 4.8 E, если он доступен. настроен Центральный преобразователь, который ранее был неподвижен.
- Включите конвертер LNBP.
- Тип LNBP — Выберите универсальный (тип можно посмотреть в документации к конвертеру).
- LNBP FREQ-10600/9750 (они также указаны в инструкциях к конвертерам данных).
- 22 кГц — выбор элемента auto (это признак того, что происходит замена жесткого диска).
- DISEQC- оставить все (если вы подключены к приему сигнала без использования DISEQC).
Затем найдите соответствующую клавишу на пульте дистанционного управления: это приведет вас к подменю транспондера. Именно здесь необходимо будет увидеть спутниковый Знак. Совет: Отметьте несколько транспондеров заранее. со спутников С разной поляризацией и любыми каналами (лучше бесплатными), которые действительно работают (FTA). Легко найти в Интернете на специализированных сайтах.
- Пример: Мы проанализируем вариант с транспондером 11766h. Он передает сигнал с частотой 11,766 мегарезона (горизонтальная поляризация). Чтобы сделать настройку изображения и качества сигнала более комфортной, всю информацию лучше отображать в полноэкранном режиме. Для этого предусмотрена кнопка info. Удобно ориентироваться по качеству на микро-кропси ниже.
Не бойтесь, если «качество» первого символа равно 0. Это одно и то же. Причина этой неудачи понятна: сначала мы обсудили варианты выравнивания антенны И они направили его в нужное русло с помощью «научного хода». И теперь это настройки антенны На всех самолетах. Сразу приготовьтесь к долгому и монотонному процессу, требующему точности, внимания и самоконтроля. Почему? Несколько миллиметров — и сигнал потерян. И дело даже не в его низком качестве, а в полном отсутствии!
Настройка антенны В самолете-гранатомете
Сначала нужно найти идеальное положение по вертикали. Затем постарайтесь разворачиваться медленно и равномерно антенну Горизонтально. В этом случае необходимо постоянно контролировать шкалу качества сигнала. Если число движется от 0, это означает, что вы торгуете правильно. Таким образом, вы должны довести шкалу до отметки не менее 15. Возможно, что все манипуляции с горизонтальными движениями не являются успешными. Затем нужно вернуться в вертикальное положение и немного изменить его. А затем начните все сначала: аккуратные движения вправо и вправо, пока не появится сигнал, хотя бы кратковременный. Ваша задача — добиться высочайшего качества одобрения. Сделать это, конечно, непросто, но без этого, как говорится, никуда.
Можно попробовать немного повернуть преобразователь в держателе (вокруг оси). Для этого также предусмотрены специальные баллы. Вы можете немного подвигать его вперед-назад с помощью держателя, чтобы получить максимальный сигнал на шкале качества.
Вывод: чтобы получить лучшее качество сигнала, нужно попробовать все возможности настройки. Это единственный способ полностью организовать результат.
- Важно: Когда вы повторили все сто раз, попытались настроить антенну , неоднократно менялась настройки Приемник, но сигнал не принимается, попробуйте заменить конвертер, Есть вероятность, что он просто сломан
Достигли ли вы максимально возможного качества приема? Принимайте поздравления! Кажется, пришло время закрутить гайки и насладиться хорошо выполненной работой?! Не все так радужно, помните: настройка С транспондером отправлялся только в горизонтальной поляризации (знак «H» на корпусе важен настроить И транспондер V, так что с вертикальной поляризацией Да, снова в бой!
В любом случае могут помочь совершенно разные действия, Небольшой поворот конвертера где-то вокруг оси по часовой или против часовой стрелки приведет к успеху А некоторым необходимо просканировать транспондер в ручном поиске Подробности этой процедуры можно найти в документации купленного ресивера И после визуального контроля приема определенных каналов, их соответствия нужному спутнику
Мы закручиваем гайки!
Наступил долгожданный момент, когда сигналы в обеих поляризациях обеспечивают максимально возможное качество Теперь нужно очень крепко и плотно закрутить гайки, и здесь тоже можно обогнать трудности: Затягивая регулировочную гайку, вы непреднамеренно слегка изменяете направление движения антенны . Это снова значительно снизит качество сигнала! Поэтому делать это следует очень осторожно и с терпеливой осмотрительностью
Положение конвертеров на Multifeed
Перед началом работы к настройке Для конвертеров с мультифидом необходимо знать угол наклона к горизонту и как они расположены
Спутники в небе на геостационарной орбите относительно территории России находятся по дуге ближе к югу неба к наблюдателю. это будет выглядеть примерно так:
Следовательно, расположение преобразователей на антенне Зеркало должно быть перевернуто, когда антенна направлена в южную область, то соседние преобразователи условно размещаются следующим образом:
Если «тарелка» настроена Что касается западного спутника, то преобразователи на мультифиде должны быть расположены следующим образом:
И наконец если спутниковая антенна При направлении в один из восточных спутников , то «головы» в окрестностях должны быть расположены следующим образом:
Давайте рассмотрим еще один важный момент, который необходимо всегда помнить, поскольку в большинстве случаев спутник передает сигнал в горизонтальной или вертикальной поляризации, для различных спутников Вертикальная поляризация не всегда является «вертикальной», и, соответственно, горизонтальная не всегда является «горизонтальной».» Вертикальная и горизонтальная поляризация остается исключительно для юга спутников А для всех остальных поляризация несколько «наклонена», как показано на рисунках Поэтому и центральный конвертер, и конвертер на многократной подаче должны располагаться под определенным углом к своей оси Для этого конвертеры имеют специальные метки деления
Расчет положения преобразователей при нескольких подачах относительно центральной головки
Программа «Радуга ТВ: помощник установщика «, который можно скачать здесь, предназначен для вычисления углов. установки спутниковой антенны . В нем также содержится вся информация для настройки Мультифид Для расчета мультифида можно воспользоваться соответствующей вкладкой программы В результате расчета конвертеры размещаются в соответствии со схемой расчета, указанной на вкладке
Вот пример расчета нашего мультифида с расстояниями относительно центрального конвертера в соответствии с программой:
Где HoR — расстояние от центра центрального преобразователя до центра головки на мультифиде, а ④ — расстояние от центра главного преобразователя до центра головки на мультифиде.
Настройка мультифида для спутника
Итак, сама антенна И один из конвертеров безопасен настроены । После этого необходимо выключить ресивер и перекинуть кабель центрального конвертера с Мультифида на конвертер, а затем снова все включить.
Перед вами появляется уже знакомое меню, только теперь нужно выбрать HOTBIRD 13 ❶ и другой действующий транспондер Как и в описанном выше случае, необходимо систематически добиваться отличного сигнала Здесь, однако, не нужно сильно усердствовать. антенну А конвертер на мультифиде, кстати, может двигаться в любой плоскости: вверх/вниз; справа налево; сзади наперед
Когда вы увидите, что сигнал отличный, закрутите гайку, но не забудьте проверить транспондеры сканированием поляризации и отправьте каждый канал без оплаты, чисто визуально все ОК?
Микрофлюидика на спутнике 4 Микрофлюидика на спутнике
Снова выключите все оборудование и поверните кабель к конечному преобразователю, как и раньше, затем повторите процесс. настройки Повторите это с некоторыми изменениями: ❶ 4⁰ Спутник и его рабочая частота выбираются в меню приемника
После настройки multifid соедините все три преобразователя с неисправностью с помощью небольших кабелей, подключенных по соответствующей схеме
В настройках Приемник должен определить параметры портов ( установить DISEQC 1.1 меню с MA в следующих Дед Мороз: Сирия, 2/ito 4.8 E — 1, HOTBIRD 13E — 2, AMOS 4W — 3) на диске C кабели для подключения к элементам управления, которые поддерживают меня. Затем автоматически произвести поиск каналов на спутниках Если в результате поиска найдены не все каналы, следует переключиться в режим ручного поиска и ввести параметры недостающих транспондеров для их нахождения
Стоит ли закрывать диск, чтобы защитить его от дождя или влаги?
Конечно, диск — это тоже электронное устройство и работает с электричеством, и если произойдет короткое замыкание, его не избежать Повезет, если только сгорит Только пачка изоленты не поможет, она только усугубит ситуацию
А вот пластиковая бутылка с порезом — это другое дело, просто и надежно можно пофантазировать и найти бутылку или коробку подходящего размера, а трещины покрыть силиконом или герметиком
Современные диски уже продаются с пластиковой защитной крышкой в комплекте
Диск должен быть установлен так, чтобы вода не попадала на кабель к соединениям, поэтому его следует поднять выше уровня преобразователей
