Как настроить первый канал на нтв плюс. Как настроить оборудование и каналы нтв плюс

Сегодня мы поговорим о том, как установить и настроить тарелку и спутниковое оборудование НТВ Плюс+ своими руками в домашних условиях самостоятельно. Мы также рассматриваем подробные инструкции по установке и настройке набора спутниковых телевидения НТВ+ плюс наглядное пошаговое обучение с диаграммами и фотографиями.

Спутниковая антенна устанавливается по определенным координатам, которые вы найдете в инструкции.

Сбор и установка спутникового телевидения

Для правильной сборки спутниковой антенны необходима инструкция, которая обычно находится в коробке с инструментами, а также 10 и 13. Имеется также ключ. Иллюстрированные сигналы используются для подробного описания процесса установки и сборки спутника телевидения.

После установки антенны и ее частей необходимо сначала закрепить кронштейны оборудования, которые обычно располагаются на южной стороне здания. Прежде чем приступить к креплению кронштейна, проверьте направление антенны и убедитесь в правильности крепления. Рекомендуется устанавливать его так, чтобы его направление не создавало препятствий. Вы также можете установить антенну на специальной стойке, купленной в любом городском хозяйственном магазине.

Перед подключением коаксиального кабеля к приемнику убедитесь, что все винты затянуты после закрепления кронштейнов, и только после этого приступайте к подключению. Все необходимые соединения входят в комплект спутниковой антенны.

Для самостоятельной настройки спутниковой антенны необходимо сначала подключить ресивер к телевизору. После этого необходимо выполнить автоматический поиск каналов. Если вы видите, что две шкалы меняются сами по себе, значит, вы все сделали правильно. Через некоторое время каналы выровняются сами.

Чтобы антенна находилась в правом углу квадрата, необходимо установить ее в вертикальной плоскости. Рекомендуется размещать антенну вертикально с небольшим отклонением вверх. Найти направление на спутнике немного сложнее. Лучше всего использовать компас. Это направление также можно сравнить с соседями по спутниковой антенне, если такая возможность существует.

После определения местоположения спутника рекомендуется немного изменить расположение антенны, чтобы улучшить уровень сигнала.

Чтобы начать использовать спутник телевидения Необходимо зарегистрироваться в качестве абонента и пользователя компании «НТВ плюс», Антенна. Зарегистрироваться можно на официальном сайте компании или в головном офисе.

Просмотр без регистрации телевидения Будет недоступен, так как необходимо включить приемник, который заблокирован. Код будет сообщен диспетчером после того, как вы оплатите проезд и зарегистрируетесь. После этого на экране вашего телевизора появится фотография с логотипом компании. После того как вы правильно выполнили все действия, вы сможете наслаждаться высоким качеством через некоторое время телевидением.

Конвертер представляет собой приемное устройство, установленное в фокусе отраженного от спутниковой антенны сигнала, которое преобразует этот сигнал в электрический и затем передает его на приемник — ресивер.

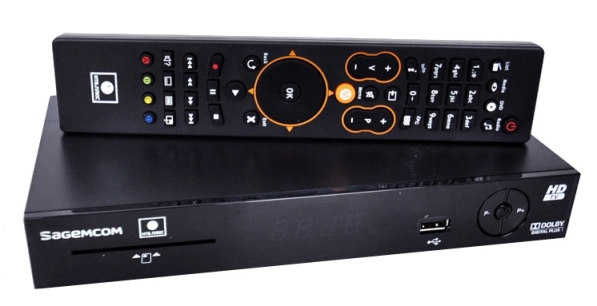

Приемник — это устройство, которое преобразует сигнал, поступающий от конвертера, в «понятный» сигнал для телевизора. Ресивер подключен к телевизору через HDMI, SCART, «тюльпан» и т.д. Интерфейс. Зависит от модели ресивера и соединений на телевизоре.

Общая схема показана ниже.

Установка НТВ + тарелка

Таким образом, мы переходим от теории к практике. Ниже я опишу, что я сделал на НТВ+ . Установка и настройка

Вы тоже можете взглянуть на установку спутниковой антенны, так как большинство людей используют Триколор или НТВ+.Вы поймете, в какую сторону поворачивать тарелку. Если поблизости нет тарелки, поверните ее на юг (так как спутник «висит» на экваторе). Обратите внимание, что на пути между направлением на спутник и тарелкой не должно быть деревьев или зданий. Потому что они не позволят сигналу достичь антенны.

Далее необходимо проложить коаксиальный кабель от ресивера (где находится телевизор) к конвертеру спутниковой антенны. Если длина кабеля превышает 10 метров, можно приобрести качественный коаксиальный кабель 75 Ом нужной длины.

Затем подключите ресивер к телевизору с помощью кабеля HDMI, SCART или «тюльпан». Затем включите ресивер и выберите режим AV (соответствующий интерфейс) на телевизоре. Перед вами появится меню ресивера, в настройках выберите спутник (напомню, что НТВ+ и Триколор — это один и тот же спутник), для европейского региона EUTELSAT W4 / W7 или EUTELSAT 36A / 36b (они были переименованы).

Руководствуйтесь следующими правилами: хороший обзор на юг, т.к. Спутник находится почти на юге. Место должно быть выбрано так, чтобы сигнал в направлении спутника не имел серьезных препятствий: Высотные здания, деревья и т.д. Через листья деревьев, ветки, оконные стекла и т.д. Сигнал не пройдет через него. Не обязательно, чтобы окна вашей квартиры или частного дома выходили на юг, важно, чтобы они были видны в одном из окон (юго-западном или юго-восточном для некоторых спутников). Если южное направление не видно из окон, антенна устанавливается на крыше.

Сервис Dishpointer поможет вам решить, где установить спутниковую антенну.

1. на карте найдите здание, в котором вы хотите установить спутниковую антенну. 2. Перетащите ярлык с помощью мыши в нужное место установки. 3. 3. установите желаемую шкалу с помощью кнопок [+]/[-]. 4. 4. на карте зеленая линия указывает направление антенны НТВ плюс. 5. географические данные вашего местоположения (широта и долгота), параметры для настройки спутниковой антенны (высота, азимут, поляризация) находятся в нижней части карты.

Установите спутниковую антенну (инструкции прилагаются). Прикрепите спутниковый конвертер к кронштейну.

Просверлите отверстия для опор (кронштейнов) с помощью перфоратора.

Обратите особое внимание на надежное крепление кронштейна спутниковой антенны и размещение антенны на спутниках.

В случае если стена является несущей стеной из кирпича или бетона, кронштейн спутниковой антенны устанавливается с помощью анкеров. Если стена не очень прочная и не выдерживает колебаний спутниковой антенны при сильных порывах ветра, кронштейн крепится к стойкам.

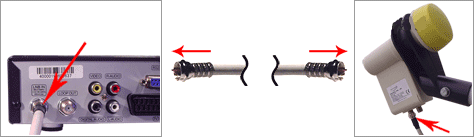

Следующий шаг — подключение коаксиального кабеля к спутниковому конвертеру и спутниковому ресиверу НТВ плюс.

Обратите особое внимание -При подключении коаксиального кабеля спутникового ресивера, ресивер должен быть обесточен (отключен от электропитания). В противном случае спутниковый приемник может быть поврежден.

Настроить спутниковую антенну можно с помощью ресивера или искателя спутниковых антенн.

Настройка спутниковой антенны НТВ Плюс с помощью спутникового ресивера.

Вариант 1 с ресивером HUMAX VAHD-3100s — Подключите ресивер к телевизору — Подключите коаксиальный кабель от спутниковой антенны ко входу спутникового ресивера к LNB, вставьте смарт-карту «НТВ Плюс» в ресивер и включите ресивер.

При подключении кабеля к приемнику убедитесь, что приемник отключен от источника питания. В противном случае приемник может быть поврежден.

Перед началом поиска необходимо зайти в пункт меню «Информация о сигнале» приемника.

Для этого нажмите на пульте ДУ: «Меню» — выберите пункт «Настройки» — «Система — «Информация о сигнале» (PIN-код 0000). Далее мы приступаем к установке спутниковой антенны.

Один человек находится непосредственно у приемника, другой устанавливает спутниковую антенну, связь может поддерживаться через рацию или мобильный телефон

Спутниковая антенна без резких движений, регулируемая вокруг оси (по азимуту) и по вертикали (по углу).

Вы должны добиться наилучшего сигнала, перемещая антенну небольшими шагами. Необходимо настроить антенну на 3-5 мм и зафиксировать ее в каждом положении на 1-2 секунды, чтобы спутниковый приемник обработал сигнал со спутника.

Когда вы увидите спутниковый сигнал на шкале ресивера, затяните гайку держателя, отвечающего за вращение спутниковой антенны вокруг своей оси. Затем настройте антенну и добейтесь максимального значения «качества сигнала» на шкале приемника. Затем затяните все крепежные элементы на антенне.

Поиск спутникового сигнала и установка антенны НТВ плюс со спутниковым искателем.

Sitefinder — облегчает настройку спутниковой антенны и поиск сигналов со спутника НТВ плюс. Настройте спутниковую антенну с помощью бытового спутникового искателя. Эти устройства имеют звуковой сигнал, два светодиода, циферблатный индикатор и регулировку чувствительности.

Подключите сайтфайндер коаксиальным кабелем между спутниковым конвертером и ресивером на расстоянии 1-1,5 метра от конвертера. Подключения спутникового искателя обозначены маркировкой (на задней панели). Кабель (к конвертеру) подключается к разъему «LNB», а кабель к спутниковому ресиверу НТВ плюс — к разъему «rec».

Все действия с коаксиальным кабелем должны выполняться при выключенном приемнике.

Откройте пункт меню спутникового приемника «Информация о сигнале». Нажмите на пульте ДУ:» Меню » — — выберите «Настройки » — «Система — «Информация о сигнале» (PIN-код 0000). Далее мы приступаем к установке спутниковой антенны.

Вместе со спутниковой антенной НТВ плюс в нужном направлении. Отрегулируйте уровень посередине регулятором чувствительности на Satfire, медленно поверните спутниковую антенну вверх/вниз с углом азимута влево/вправо и установите ее. Возьмите самый высокий уровень сигнала на шкале стрелки. Обратите внимание, что когда вы затянете кронштейн спутниковой антенны, углы пропадут, поэтому конфигурация антенны сохранится до последнего изменения настройки.

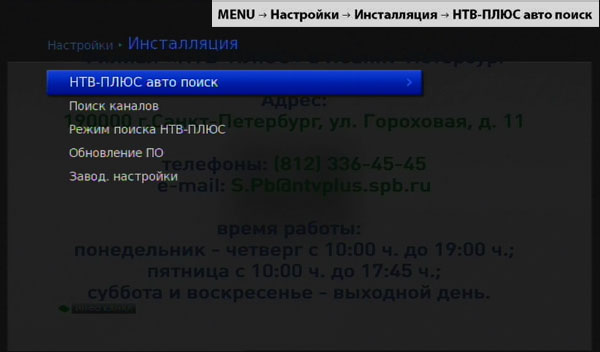

Затем настройтесь на нужный спутник, чтобы активировать автоматический поиск каналов на этом ресивере. Если спутниковый ресивер увидел нужные вам телеканалы, значит, вы правильно выполнили все инструкции и смогли самостоятельно настроить спутниковую антенну. Если сигнал со спутника не принимается или вы выбрали не тот спутник, настройте антенну, пока satfire не покажет вам сигнал с нужного спутника.

По окончании настройки выключите приемник и отсоедините устройство от спутниковой антенны.

Если антенна настроена правильно, вы увидите картинку с бесплатными каналами, например: НТВ плюс Infocanal и т.д.

Далее необходимо активировать карту НТВ Плюс и пройти процедуру регистрации договора НТВ Плюс.

В соответствии с графой на бланке договора заполните договор НТВ Плюс.

Напоминаем, что первый бланк Договора НТ Плюс (рукописный оригинал) необходимо направить в течение месяца в телекомпанию НТВ по адресу 117545, Москва, Ворошвское шоссе, д. 125, стр. 1 сек. 10. ОАО «НТВ плюс».

Установка антенны НТВ+

Установите антенну в соответствии с инструкцией по эксплуатации. 2. Прикрепите кронштейн антенны к стене. Крепеж (анкерные болты, шпильки, гайки, винты и т.д.) выбирается в зависимости от ветровой нагрузки и материала стены, к которой крепится антенна. 3.

3. установите конвертер с заглушкой в кронштейне, чтобы предотвратить попадание атмосферных осадков в конвертер. 4. подключите кабель с F-разъединителем* к конвертеру. 5. 5. закрепите кабель на дуге преобразователя с помощью пластиковых стяжек или изоляционной ленты. 6. распределите соединение F-D по всей длине термочувствительного шланга или 2 слоев изоляционной ленты и равномерно нанесите слой силиконового герметика на изоляционную ленту.

7. установите антенну на кронштейн. Затяните регулировочную гайку так, чтобы вы могли перемещать антенну по вертикали и горизонтали с некоторым усилием. 8. Закрепите кабель на кронштейне антенны с помощью пластиковых стяжек или изоляционной ленты. Оставьте 1 метр запасного кабеля рядом с антенной и также закрепите его на кронштейне.

* Процедура установки стандартного спутникового телевидения F-крепление.

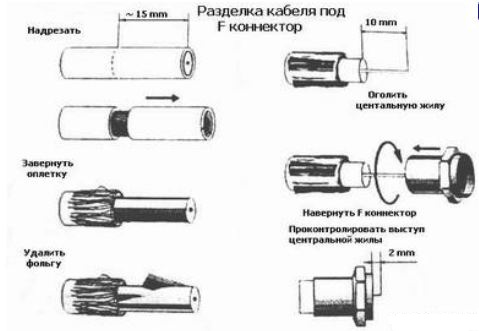

1. снимите верхнюю изоляцию кабеля на 15 мм, не повреждая плетеный экран. 2. поместите экранирующую оплетку вдоль кабеля. Осторожно поместите фольгу с экранирующей оплеткой. 4. 4. снимите внутренний изоляционный слой на 10 мм. 5. поднимите соединитель лебедкой до упора. 6. 6. «Обрежьте» центральный проводник так, чтобы он не вытягивался за разъем более чем на 2 мм.

3. установка антенны НТВ+

1. установите приблизительный азимут и высоту антенны, ориентируясь на данные ближайшего города, приведенные в таблице. Азимут можно отрегулировать с помощью компаса. Точно определить угол возвышения сложнее, поскольку угол наклона офсетной антенны зависит от ее конструкции, а в проекте НТВ-плюс используются антенны нескольких производителей. Например, точное вертикальное положение антенны ульяновского завода «Супрал» соответствует углу возвышения 26,5°.

Поэтому в Москве эта антенна может быть установлена вертикально, в Волгограде — с небольшим наклоном назад, а в Санкт-Петербурге — с небольшим наклоном вперед. Эта ситуация может отличаться для антенн других производителей. 2.

2. в соответствии с инструкцией по эксплуатации цифрового Подключите к нему кабель, идущий от терминала — конвертера. Обрежьте F-разъем в соответствии с приведенным выше методом.

3. Подключите цифровой Терминал для телевизора в соответствии с инструкцией по эксплуатации терминала и включите его.

4. цифровой терминал предварительно запрограммирован на каналы НТВ-плюс. Выберите «открытый» канал из списка каналов терминала (например, информационные каналы). 5.

Добейтесь появления телевизионной картинки на экране вашего телевизора, медленно вращая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемого места расположения спутника. 6.

6. активируйте пункт «Уровень принимаемого сигнала» в меню вашего терминала. Определите максимальное значение уровня принимаемого сигнала, плавно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях. Обратите внимание, что сила сигнала зависит от погодных условий. При плотной облачности, сильном дожде или снегопаде уровень сигнала может снижаться вплоть до исчезновения изображения. Налипание льда на антенну также значительно ухудшает условия приема. 7.

Затяните регулировочную гайку, контролируя уровень принимаемого сигнала. 8. 8. вставьте карту «НТВ-ПЛЮС». в цифровой терминал в соответствии с инструкцией по эксплуатации.

Во избежание повреждения устройства кулачковый модуль следует устанавливать при выключенном телевизоре. Перед подключением телевизора к сети убедитесь, что cam-модуль полностью вставлен в соответствующий слот (разъем PCMCIA) телевизора.

Карта доступа правильно установлена в самом cam-модуле — металлические контакты чипа карты доступа были обращены к передней части ТВ-модуля.

Осторожно. После включения телевизора на экране отображается информация об инициализации CAM-модуля.

Для правильной ориентации карты в модуле обратите внимание на изображение чипа на наклейке ТВ-модуля.

Мы сбросили настройки телевизора до заводских. Меню — Поддержка самодиагностики — Сброс ка.

После перезапуска телевизора зайдите в меню Канал-Антенна — выберите значение «Спутник».

Затем в том же разделе: Спутниковая система — введите пароль — 0000 — в появившемся меню нажмите на «Выбор спутника».

Снимите галочки со всех спутников, установленных по умолчанию (если это не удастся, вам нужно будет извлечь модуль камеры из гнезда и сбросить настройки снова), прокрутите список спутников и выберите спутник «USER SAT».

Мы создаем своего спутника (ставим перед ним лапу) и сохраняем его. Далее следует активировать опцию «LNB Power». Затем переходим к настройкам LNB, как на рисунке ниже, за исключением:

Раздел «Транспондер» — там мы ничего не заполняем, поэтому сделаем это вручную.

Затем выйдите из этого подменю, перейдите в раздел «Ручная настройка», посмотрите на наш новый спутник и нажмите кнопку «Сканировать».

В разделе «Транспондер» пусто, выберите «Создать».

Далее мы вводим необходимые частоты (список ниже), указываем соответствующую скорость передачи и выбираем тип поляризации (L или R). Нажмите кнопку «Сохранить».

Пакет каналов для этого транспондера сканируется и сохраняется в памяти телевизора.

Затем все повторяется для каждого последующего транспондера. В этот же момент нажмите «Scan» в меню «Manual Setup» в разделе «Transponder», далее создайте свои данные и так далее. Все ранее заполненные и отсканированные транспондеры с настройками и каналами сохраняются.

Список транспондеров НТВ-плюс:

Каждый выбирает способ приема канала. в цифровом Качество, вот что я указываю при выборе:

Эфирное цифровое телевидение- Я не был удовлетворен из-за уменьшенного количества каналов.

Кабельное телевидение- Здесь все гораздо сложнее, что обеспечивает оператор телевидение Через коаксиальный кабель без использования кодирования (не требуется приставка) не обслуживает мой дом, но операторы, которые предоставляют телевидение По приставке они меня тоже не устроили, потому что платить ежемесячную плату за подключение телевизора в размере 300 рублей и выше, на мой взгляд, дороговато. Исходя из этого, я выбрал спутник телевидение. Недостатком этого метода является то, что для его использования необходимо сначала иметь сумму около 10 тысяч рублей. На приобретение оборудования. Но всегда можно сэкономить, например у меня был старый ресивер НТВ+, я его обменял по акции с доплатой на новый ресивер НТВ+ — сразу оговорюсь, что это была временная акция, мне просто повезло встретить в тот момент. Однако акции меняются, и всегда есть возможность купить более дешевый спутниковый комплект. Поэтому мне не пришлось выбирать между спутниковыми операторами, так как я получил комплект НТВ+ с контрактом и картой по доступной цене. Остается только поставить тарелку и радоваться. цифровыми каналы, даже каналы в HD-качестве.

Немного теории о спутнике телевидение.

Для тех, кто совсем не знаком с установкой спутникового оборудования, поясню, что тарелка должна внимательно смотреть на сигнал спутниковой передачи. Здесь стоит рассказать немного больше о технологии спутника телевидения.

Телевизионный сигнал передается с геостационарного спутника, который «висит» над Землей. Если немного углубиться, то спутник вращается в плоскости земного экватора на высоте около 35 000 км от поверхности Земли. Период вращения по этой орбите составляет один день. Это означает, что спутник, движущийся по геостационарной орбите, не меняет своего положения относительно поверхности Земли (он постоянно «висит» в одной и той же точке на экваторе).

Используя спутниковую антенну, мы фокусируем сигнал со спутника в точку, где находится конвертер.

Конвертер представляет собой приемное устройство, установленное в фокусе отраженного от спутниковой антенны сигнала и преобразующее этот сигнал в электрический, после чего он передается на приемник — ресивер.

Приемник — это устройство, которое преобразует сигнал, поступающий от конвертера, в «понятный» сигнал для телевизора. Ресивер подключен к телевизору через HDMI, SCART, «тюльпан» и т.д. Интерфейс. Зависит от модели ресивера и соединений на телевизоре.

Общая схема показана ниже.

Установка НТВ + тарелка

Таким образом, мы переходим от теории к практике. Ниже я опишу, как я установил и настроил НТВ+ (для тех, кто настраивает Триколор, схема подключения такая же).

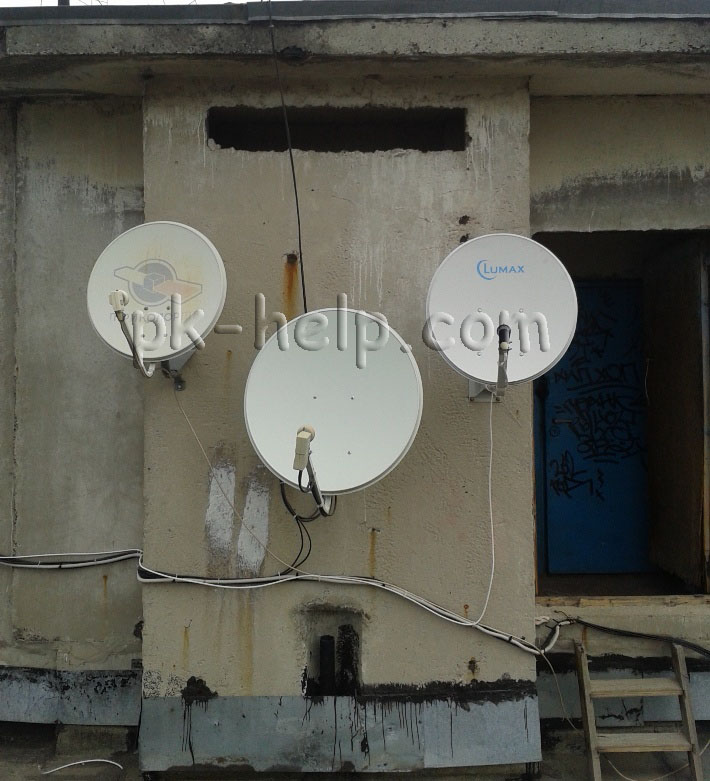

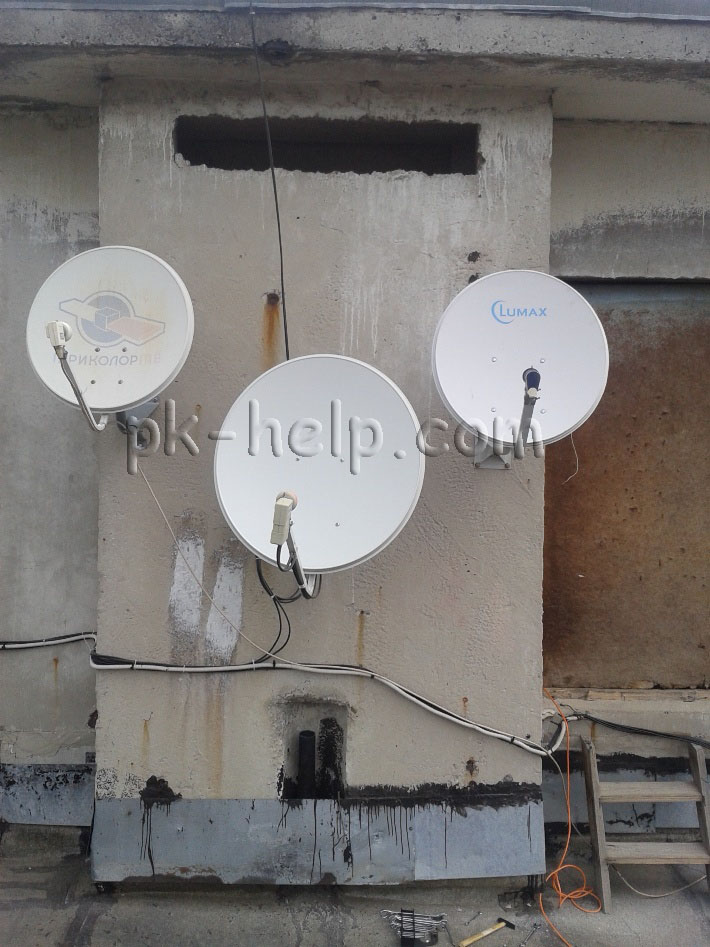

Я забрался на крышу своего дома и увидел следующую картину — висели две спутниковые антенны, подо мной было пространство.

Если вы обратите внимание, тарелка используется для триколора (судя по надписи на тарелке, хотя это может быть и не так), это хорошо, потому что Триколор и НТВ+ передают со спутника и направлены на него. Укажите на небо или настройте направление, где антенны проще, так как образец находится рядом. Также вы можете рассмотреть возможность установки спутниковой тарелки, так как большинство людей используют наклонную или НТВ+.Вы поймете, в какую сторону поворачивать антенну. Если поблизости нет тарелок, поверните тарелку на юг (так как спутник «висит» на экваторе). Обратите внимание, что на пути между направлением на спутник и тарелкой не должно быть деревьев или зданий, так как они не будут отображаться на тарелке.

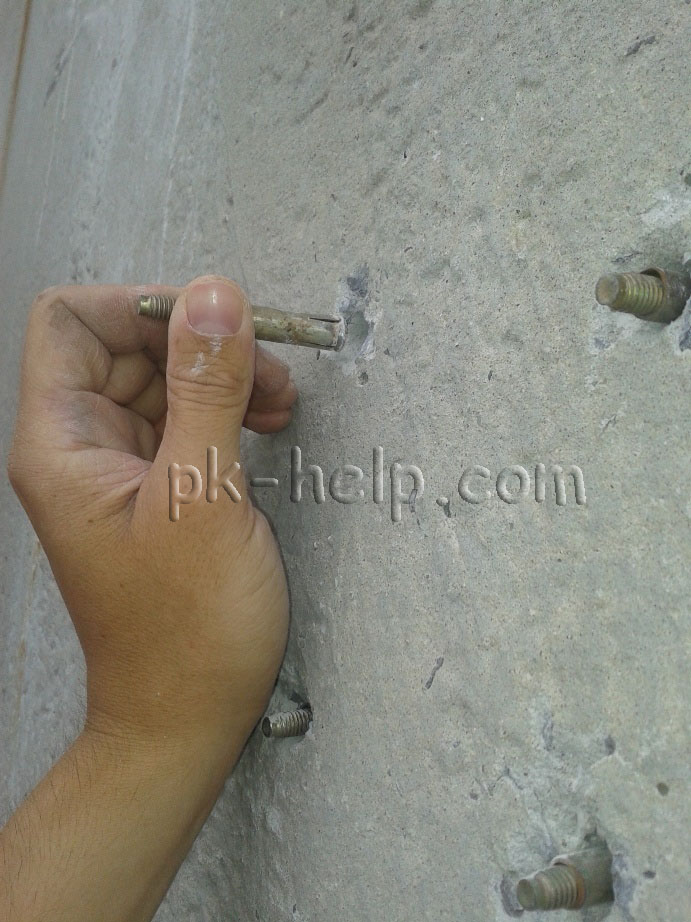

Сначала необходимо закрепить крепление антенны анкерными болтами (обычно они идут в комплекте с антенной). Для этого приложите кронштейны к стене, отметьте места, где нужно просверлить отверстия, и просверлите отверстия по глубине и радиусу анкерным болтом с помощью сверла. Затем вставьте туда винты.

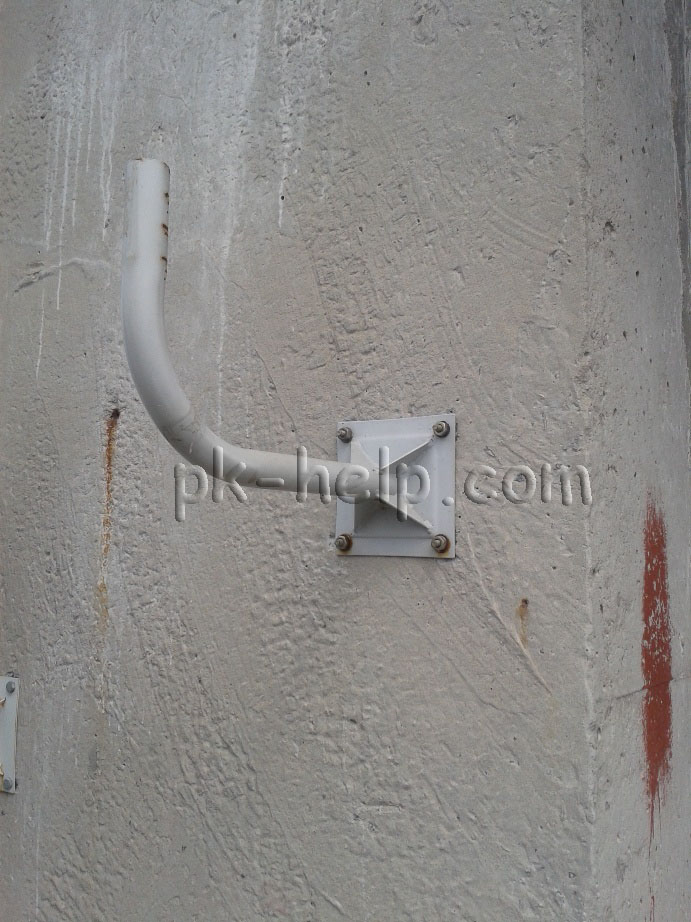

Затем прикрепите кронштейн к стене и зафиксируйте его.

В результате всех действий скоба была прочно зафиксирована и не сместилась.

После этого установите панель и закрепите ее на кронштейне.

Далее необходимо проложить коаксиальный кабель от ресивера (где находится телевизор) к конвертеру спутниковой антенны. Если длина кабеля превышает 10 метров, можно приобрести качественный коаксиальный кабель 75 Ом нужной длины.

Затем подключите ресивер к телевизору с помощью кабеля HDMI, SCART или «тюльпан». Затем включите ресивер и выберите режим AV (соответствующий интерфейс) на телевизоре. Перед вами появится меню ресивера, в настройках выберите спутник (напомню, что НТВ+ и Триколор — это один и тот же спутник), для европейского региона EUTELSAT W4 / W7 или EUTELSAT 36A / 36b (они были переименованы).

Следующий шаг — точная настройка антенны на спутник. Чтобы использовать дополнительное оборудование для помощи каналам, которое стоит немного денег (и ничего, если вы хотите настроить спутниковую тарелку под себя), вам понадобится помощник, который будет следить за уровнем сигнала и тем временем вращать тарелку. Вы можете использовать мобильный телефон для связи.

Для получения хорошего сигнала необходимо вращать пластину в миллиметрах. Антенна вращается не только горизонтально, но и вертикально, не забывайте об этом.

В итоге я настроил тарелку НТВ+ (решил заранее).

Мне удалось получить сигнал более 70 процентов, вполне возможно, что результат был не лучше. После приземления после настройки антенны я быстро настроил каналы с помощью автопионера и остался очень доволен. Но когда я включил HD-канал, передо мной появился информационный сигнал «нет сигнала».

В каком смысле?! Все каналы работают нормально, а все HD пишут «нет сигнала».

Обращение в службу технической поддержки не принесло никаких результатов. Я решил повернуть тарелку, чтобы достичь хоть какого-то уровня сигнала (как видно на рисунке ниже, уровень сигнала канала HD составляет 0%). Для этого я выбрал в меню список TR — 11823/27500 /V (он отвечает за часть HD каналов).

Он забрался на крышу и начал медленно включать антенну снова, мой помощник остался возле телевизора и сказал, что уровень сигнала. Буквально через 10-15 минут мне удалось настроить HD каналы, они показывали уровень сигнала около 73%. Когда я спустился вниз, я уже мог видеть каналы в HD-качестве, остальные каналы также показывали отлично.

Итог всей этой истории — не верьте тем, кто говорит, что установить и настроить спутник могут только специалисты со специальным оборудованием. телевидение. Каждый может.

1. в зависимости от места расположения выберите желаемый диаметр спутниковой антенны, в зависимости от того, где вы живете, диаметр антенны может быть от 0,6 до 0,9 метра. Для Нижнего Новгорода и области достаточно тарелок с радиусом действия 60 см, чтобы смотреть НТВ плюс.

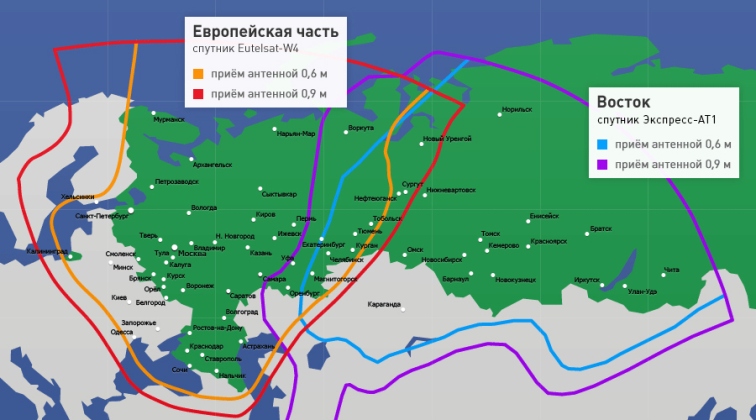

Eutelsat W4 — подробная карта покрытия EUTELSAT SESAT находится здесь:

2. настройте антенну на спутник Eutelsat W4-Eutelsat Sesat.

Примечание: 1. Спутниковая антенна, конечно же, должна быть установлена очень точно в направлении спутника. Примерное направление спутника utelst W4-newtelst sessat в центральном регионе для просмотра НТВ ПЛЮС на юго-запад. Между предполагаемым положением антенны и спутником не должно быть никаких препятствий. В радиусе 20 метров несложно расположить деревья, дома и другие объекты. Пример вариантов для конкретных ограничений

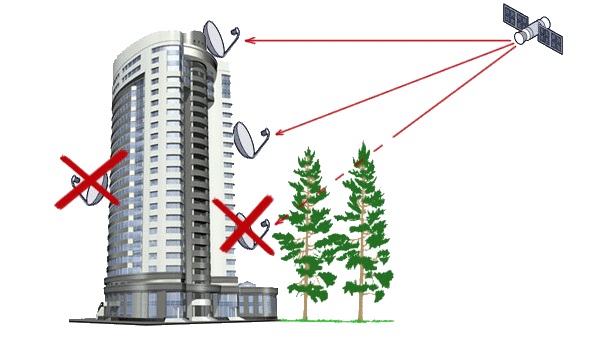

3. блюдо следует размещать только на открытом пространстве. Если вы хотите смотреть НТВ плюс на балконе или мансарде, нельзя устанавливать зеркальную панель. Сначала нужно решить, в каком направлении направить зеркало панели. Для этого нам нужны 3 параметра: значение азимута, доступное нам без учета магнитного склонения (так как магнитное склонение учитывается на картах), местный угол, преобразователь угла поворота.

Для Нижнего Новгорода и области эти значения составляют: — значения азимута 190° — значения угла 26° — угол поворота конвертера составляет около 5°, 30\.

Для того чтобы не потерять найденное направление, стоит определить для себя ориентир, который мы предлагаем вам в двух вариантах:

Определение ориентира по компасу

1. мы идем по улице, взяв с собой компас. 2. возвращаемся к зданию на юго-западной стороне участка, где вы планируете установку. 3. определяем направление на север с помощью компаса (т.е. когда красная игла компаса на циферблате показывает 0°). 4. закрываем значения азимута, для Нижнего Новгорода и области он составляет около 190°. 5. визуально выбрать и запомнить ориентир, например, здание или дерево (полученное направление — это направление Eutelsat W4-Eutelsat Sesat).

Определение руководящих принципов по карте

1. для определения точного направления на спутник берем карту населенного пункта (например, распечатанную поисковыми системами интернета) 2. обращаем внимание на объект, где планируется установка антенны. 3. определяем направление на север на основе карты. 4. размещаем транспортер на карте так, чтобы ноль был направлен на север. Отмечаем 190° на карте — это направление на спутник Eutelsat W4-Eutelsat Sesat. 5. в полученном направлении спутника Eutelsat W4-Eutelsat Sesat мы отмечаем для себя путеводитель.

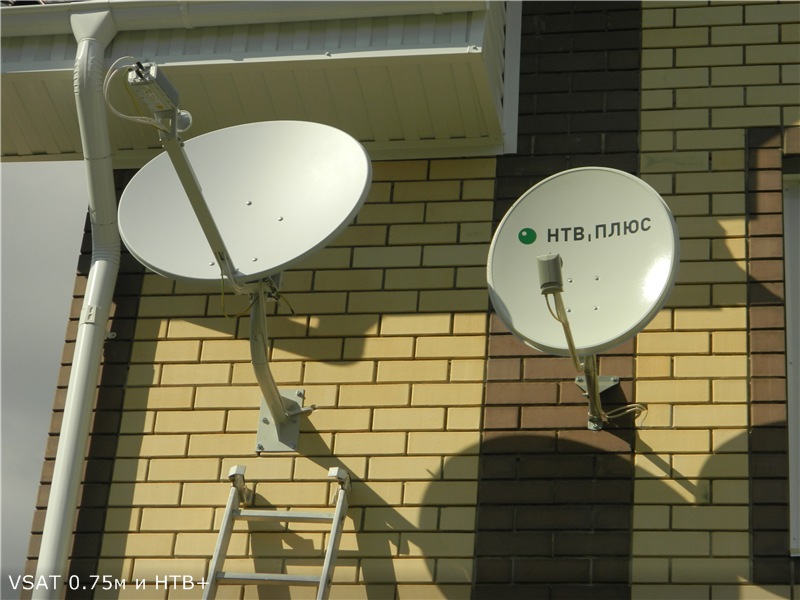

Монтаж тарелки для NTV-Plus диаметром 60 см.

Выберите место для установки держателя антенны на здании с видом на достопримечательность.

Для установки мы берем с собой: — перфоратор или дрель для сверления отверстий в местах крепления антенны; — анкерные болты, шурупы или шпильки для крепления антенны к стене; — остров и острый нож для резки кабеля; — гаечный ключ (от 10 мм до 22 мм) или разводной ключ; — карандаш или фломастер для прикрепления этикеток к монтажной пластине; — гаечный ключ для крепления.

Вы можете закрепить кронштейн анкерными болтами, шурупами или шпильками для обеспечения наибольшей прочности при возможных штормовых и ветровых нагрузках. Участок трубы, к которому крепится антенна, должен быть строго вертикальным.

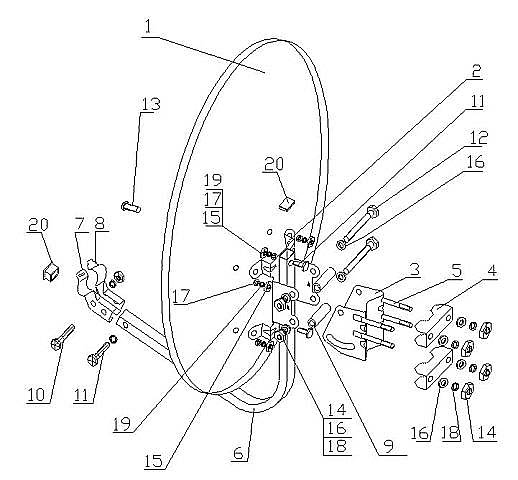

Собираем спутниковую антенну по прилагаемой схеме для отображения НТВ плюс.

Конвертер установлен в кронштейне на антенне зеркала антенны на антенне «головы», надежно закреплен, с учетом требуемого угла поворота по часовой стрелке для Нижнего Новгорода 5°30\. Для удобства установки наклона конвертера на корпусе обычно размещается шкала с нулевой отметкой и точками через 5*. Установите антенну на кронштейн. Затяните регулировочную гайку так, чтобы антенну можно было перемещать попеременно в вертикальном и горизонтальном направлениях с небольшим усилием.

Начните с разделки кабеля и удалите внешнюю изоляцию на расстоянии 15 мм от края. Удалите 10 мм диэлектрика с фольгой, не повредив центральную жилу. Согните оставшуюся экранирующую фольгу кабеля. Намотайте F-коннектор на кабель до появления центральной вены.

Подключите кабель к конвертеру и присоедините другой конец кабеля к спутниковому ресиверу. Подключение кабеля к приемнику осуществляется только при отключенном от сети 220 вольт приемнике.

Осторожно. Если антенна является самой высокой точкой здания, велика вероятность попадания в нее молнии, поэтому необходимо позаботиться о заземлении и молниеотводах. Электричество, проникающее в антенну, может привести к выходу из строя всего комплекса оборудования или стать причиной травмы. При установке антенн на балконах, лоджиях и стенах зданий, которые уже заземлены, дополнительное заземление не требуется. Если антенна установлена на холмах, коттеджах, дачах и молниеотводах, необходимо обратиться в строительную организацию для устройства соответствующего молниеотвода.

Подключение Подключение и настройка Приемник

Включите телевизор и установите его в режим приема видеосигнала через видеовход, к которому подключен ресивер для отображения НТВ плюс. Включите приемник. После включения приемника на экране телевизора отображается процесс инициализации приемника. Если приемник не был настроен ранее после окончания инициализации, на экране появится главное меню. Вставьте Smartcard в гнездо приемника в соответствии с направлением стрелки рядом с картой и убедитесь, что спутник utelsat W4-itelsat sesat находится в списке спутников вашего приемника. В противном случае введите данные вручную.

Данные, необходимые для конфигурации: При первом подключении ресивера на экране телевизора появляется раздел «Установка языка» — нажимаем «Далее». Отобразится раздел «Настройки AV-выхода»; если необходимо, изменяем настройки, если нет: нажимаем «Далее».

Сначала мы удалим все каналы: Меню-Настройки-Каналы сети-Организация организации-Удалить все сети.

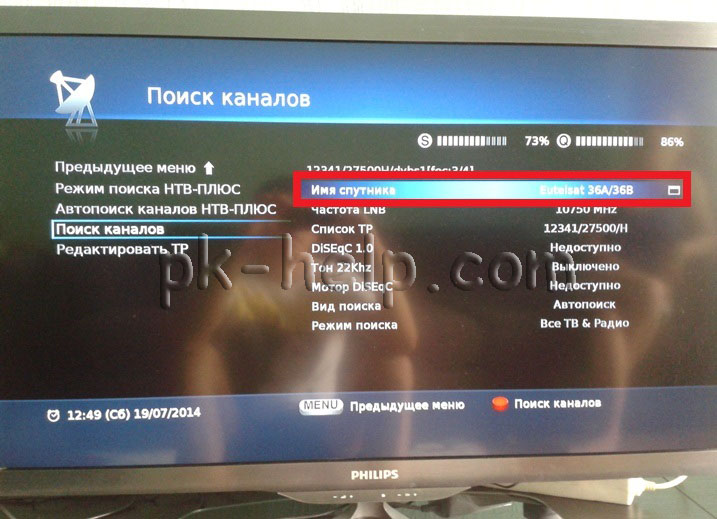

Поиск каналов: меню-настройка-передача-канал-антенна-ключ-настройка (PIN по умолчанию 0000) -выбрать Eutelsat W4-частота гетеродина 10750-OK-частота транспондера -12322- поляризация авто-sr = 27500 — — 27500 — 27500 — 27500 — 27500 — 27500 — 27500 — Fec = 3/4 сети.

Установка телевизионного модуля NTV plus

ТВ-модуль должен быть установлен в закрытый телевизор во избежание повреждения оборудования. Перед включением телевизора убедитесь, что ТВ-модуль полностью вставлен в соответствующее гнездо телевизора и что карта правильно установлена в ТВ-модуль.

При включении телевизора на экране отображается информация об инициализации ТВ-модуля.

* Сначала вставьте модуль телевизора в разъем CI+ (порт PCMCIA) телевизора.

— Оаторожно всжж только карточч в тв-модуль так, чтобы металические контн чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл чл.

Для правильной ориентации карты в модуле обратите внимание на изображение чипа на наклейке ТВ-модуля.

Обратитесь в службу поддержки или в офисы продаж НТВ-плюс по поводу совместимости вашей карты с ТВ-модулем.

* Включите телевизор и настройте его на сигнал НТВ-плюс со спутника или через кабельную сеть и выполните поиск каналов.

Более подробную информацию об установке ТВ-модуля на телевизор, подключении телевизора к спутниковой антенне или кабельной сети, а также о поиске и упорядочивании каналов см. в инструкции к телевизору.

Для Западного региона (eutelsat 36a/36B (w4/w7)): *

Используйте следующие параметры транспондера для настройки спутникового сигнала НТВ ПЛЮС:

Для Западного региона (Eutelsat 36a/36b (W4/W7)):

*** L (H): круговой влево (горизонтальный).

Для региона Восток (спутники DirecTV-1R/bonum-1):

* Параметры настройки отображаются по состоянию на 16/08/2013.

** R (v): Круговой правый (вертикальный)

После этого руководства я скажу одно: модуль должен быть вставлен в закрытый телевизор. Да, мы будем захватывать частоты ретрансляторов отсюда по сигналам, в зависимости от «Запада» или «Востока».

Однако могут возникнуть проблемы. На телевизоре не отображается «Conditional Access CI + собственный модуль», т.е. модуль CI + CITS не идентифицирован. Для этого у службы поддержки Samsung Electronis Support есть очень ценная рекомендация, вот она:

Попробуйте определить карты следующим образом:

1. отключите антенный кабель и модуль от телевизора при выключенном телевизоре.

2. включите телевизор по сигналу сигнала.

3. в меню телевизора установите автоматическое время (menu-system-time-hour-broadcast-clock).

4. Нажмите на пульте управления Mute -> 2 -> 4 -> 7 ->Вон. (Нажмите довольно быстро, я делаю это с 5-го числа, появляется синяя надпись «siplus storage test»).

5. когда на экране появится сообщение «siplus storage test», подключите модуль cam и дождитесь его обнаружения. (Да, я подключусь сам, мы подключаем cam-модуль к включенному телевизору! Я не знаю, почему поддержка Samsung Electronis не написала об этом явно).

Включите телевизор в режиме TV и не знаю, сколько времени вам понадобится, у меня сообщение об идентификации модуля cam появляется через 3-5 минут.

Как понять, что все прошло хорошо? Переходим в режим ТВ в системе меню плюс интерфейс. Вкладка «Общий интерфейс пользователя» должна быть активна! Вы можете посетить эту вкладку и посмотреть общее развитие всего, что там есть!

Но иногда вышеуказанных инструкций бывает недостаточно! Модуль CI + CAM был вставлен в телевизор, включен, телевизор включился и почти сразу начал определять модуль CI + CAM. Но когда «танец с бубном» начался, тогда мы выполняем вышеуказанные инструкции!

Итак, мы установили CAM-модуль, теперь пришло время настроить спутниковые каналы! Давайте начнем с выбора значения «Спутник» для Чану-Канала Антена.

В появившемся меню переходим на вкладку «Выбор спутника».

Убрать галочки со всех спутников, установленных по умолчанию. Переходим в конец списка и выбираем «USER sat1», это будет наш спутник, на котором мы все настроим.

«LNB power» — оставьте галочку на «on».

Переходим на вкладку «Настройки LNB», «LNB нижнего поколения» и «Верхний Zen». Там ничего не меняется, кроме «LNB». Установите значение в этих вкладках на 10750. выдох)))!

Здесь мы выбираем наш отображаемый спутник «USER sat1» и нажимаем на вкладку «Scan».

Мы видим следующее меню:

Перейдите на вкладку «Транспондер» и введите частоту и скорость транспондера из таблицы выше. Для НТВ+Восток будет 6 транспондеров, которые мы будем добавлять в эту вкладку по очереди. Везде полярность «вертикальная / правая (V / R)» (получается, что мы повторяем этот процесс 6 раз с разными частотами транспондера).

Вот и все! Подключив все транспондеры, мы получаем полный список каналов НТВ+Восток.

Шло время, на мою почту приходило много писем, люди делились своим опытом, что они сделали с настройкой НТВ+.

Кирилл Сысоев подробно рассказал, как ему удалось установить НТВ+ на свой телевизор Samsung UE40ES6540S.

Они настраивают только НТВ + Запад, но это ничего решительно не меняет, кроме настроек транспондера.

Поэтому я оставляю их статью в целом, потому что их «процесс настройки» был немного другим.

И это, безусловно, будет полезно для них. Для кого мой метод не сработал.

Мне пришлось многое пережить, прежде чем все наладилось. К сожалению, большую часть информации я нашел на сторонних сайтах и форумах, как-то не получилось здесь найти полную информацию. Чтобы исправить это, я делюсь с вами. Следовательно.

С чего все начинается? Вам необходимо зарегистрировать договор с НТВ. Дилеры делают это (насколько я знаю), я сделал это на сайте НТВ. Пожалуйста, заполните все внимательно. В личном кабинете вы должны были написать: подключено!

После можно устанавливать модуль в телевизор. Когда вы вставите модуль в Samsung (далее -телевизор-), он должен будет его увидеть (инициализировать), иначе ничего не заработает. Здесь первый подводный камень. На случай, если этого не произошло, у поддержки Samsung есть рекомендация: Для идентификации карты попробуйте произвести следующее: 1. Отключите от ТВ антенный кабель (у меня получилось и без этого) и САМ-модуль при выключенном ТВ. 2. Включите телевизор на источник сигнала TV. 3. В меню ТВ установите автоматическое время (Меню-Система-Время-Часы-Режим часов-Авто) 4. Нажмите на пульте управления Mute -> 2 -> 4 -> 7 ->Вон. (Нажмите быстро, появится синяя надпись «CIPLUS Storage Test») 5. Когда на экране «CIPLUS Storage Test» появится сообщение, подключите CAM-модуль и дождитесь его идентификации. (Я добавил модуль камеры для переключения на телевизор (по-другому не работает), хотя большинство рекомендует отключить его). Сообщение об идентичности модуля кулачка не заставит себя долго ждать. Как понять, что все прошло хорошо? Переходим в режим TV в меню System General User Interface. Вкладка «Общий интерфейс» должна быть активна! Выключите телевизор и вставьте карту NTV в модуль. Включите телевизор, он должен увидеть модуль (возможно, не сразу)!

Итак, мы установили CAM-модуль, теперь пришло время настроить спутниковые каналы! Выбираем значение «Спутник» для канала Чану Антен. В этом разделе (Канал меню Спутник. Продолжить в системе) мы перейдем к разделу «Спутник. Система». Вводим пароль «0000». В появившемся меню переходим на вкладку «Выбор спутника». Мы снимаем галочки со всех спутников, которые установлены по умолчанию. Переходим в конец списка и выбираем «User SAT1», это будет наш партнер, для которого мы все настроим. «Мощность LNB» — опускаем вкладку «Настройки LNB» в этих вкладках до значения 10750. LNB» и «Верхние гены». Для «LNB» оставьте флажок «VKL» установленным ½ заливки. Выходим и переходим на вкладку «Ручные настройки». Здесь мы выбираем наш спутник» User SAT1 » и нажимаем на вкладку «Scan». Перейдите на вкладку «Транспондер» и введите частоту и скорость (27500) из таблицы http://www.lyngsat.com/eutelsat-36a-36b.html, представленной по ссылке. Находим в таблице NTV Plus и записываем данные из таблицы. Для НТВ+ это: Частота 11785 Скорость (27500) рядом с цифрами (11785) «R» означает «правый». Конечно, это «L» — «левый» — полярность. Мы будем постоянно добавлять все это на эту вкладку. Мы «верт./прав. (v/r)» пишет полярность в соответствии с буквами. Затем нажмите на «Сохранить» и «Поиск». Отображаются найденные каналы. Этот процесс необходимо повторять, вводя данные из таблицы, пока вы не найдете все каналы НТВ+Запад. Все найденные каналы сохраняют телевизор.

Другим способом поиска каналов является автоматический поиск. Для этого сначала выберите спутник eutelsatw4/W7 36E. В первом варианте, в отличие от второго, для меня есть все каналы НТВ.

Комментарий. Если на вашем личном счету на сайте НТВ+ достаточно денег, чтобы оплатить кабельное телевидение за несколько месяцев, некоторые платные каналы будут доступны в течение 7 дней.

При самостоятельной установке оборудования НТВ плюс, прежде всего, необходимо качественно установить и настроить техническое оборудование.

1. следует отметить, что спутниковый оператор. телевидения Существует множество различных производителей панелей NTV plus, и от них зависит точный угол направленности телевизионной панели (от 17 до 38 градусов).

Тарелка также должна быть обращена на юг, поскольку сами спутники НТВ расположены над экватором. Для обеспечения точности рекомендуется использовать компасы.

2. чтобы качество изображения было отличным, необходимо установить антенну таким образом, чтобы различные высотные здания, деревья, сооружения и т.д. не мешали приему телевизионного сигнала.

3. к установке креплений следует подходить с максимальной ответственностью. Качество сигнала также зависит от силы установки.

В противном случае со временем пластина может повернуться или осесть, угол направления изменится, что непременно повлияет на уровень телевизионного сигнала.

4. кабель должен быть прочным и гибким в погодных условиях.

Важно. Перед самостоятельной установкой технических компонентов обязательно свяжитесь с оператором НТВ ПЛЮС.

После установки устройства необходимо установить саму антенну (спутниковую тарелку):

  • Во-первых, переменный кабель должен быть включен в приемник. Приемник сигнала подключен к телевизору;

Комментарий! Для правильной работы оборудования внимательно прочитайте инструкции по установке и эксплуатации во избежание сбоев или некачественной работы!

  • Небольшое зеркало, установленное на тарелке, необходимо осторожно вращать (вправо / влево / вверх / вниз), чтобы определить точное направление на спутник.
  • В этом случае необходимо наблюдать за изменениями на экране телевизора. Манипуляции должны быть выполнены до вывода изображения на экран;
  • Если удалось исправить внешний вид изображения, на приемном оборудовании должна быть активирована функция «уровень приема сигнала». Чем выше значение шкалы определения сигнала, тем лучше изображение.

Логистическая регистрация

Для дальнейшей настройки необходимо зарегистрироваться на официальном ресурсе оператора НТВ Плюс.

Это необходимо сделать для регистрации карт доступа и модулей CL.

Модуль CL — это устройство, которое позволяет абоненту получить доступ к закрытым программам оператора телевидения через специальное отверстие в телевизоре и декодирующее устройство (карту доступа).

После регистрации и активации по электронной почте в личном кабинете пользователя активируется такая услуга, как «регистрация договора».

После регистрации карта доступа автоматически активируется в течение дня.

Настройка приемника

Использование стандартных настроек ресивера, рекомендованных для пользователей спутниковой связи, если вы используете собственное оборудование и панель НТВ Плюс телевидения НТВ, установка приемника с необходимыми параметрами происходит автоматически.

Выключите и снова включите кнопку панели управления.

Если автоматическая настройка не произошла, попробуйте отключить терминал от источника питания и повторите манипуляцию при повторном подключении к сети.

Если автоматическая настройка не произошла в соответствии с приведенными выше рекомендациями, необходимо сбросить все настройки к заводской установке, после чего ресивер НТВ Плюс снова будет искать каналы телеоператора.

Не забудьте проверить уровень шкалы приема сигнала, проблема может быть на низкой частоте.

НТВ плюс

В этом случае настройка канала может быть выполнена в автоматическом режиме или в ручном.

Чтобы настроить каналы автоматически, выберите в меню пункт «Автоматическая установка каналов».

Если вы правильно установили устройство, все каналы будут настроены в течение нескольких минут без вашего участия на полностью загруженном компьютере.

Ручной поиск каналов — более трудоемкий процесс:

1. затем необходимо выбрать настройку в пункте меню, а затем установку по умолчанию.

После выбора этого пункта выберите канал и антенну, затем установите спутник.

2. при установке заводских настроек приемное устройство запросит пароль, соответствующий четырем нулям (0000).

Если вы могли изменить это числовое значение, введите свой вариант. 3.

3. в появившемся окне вы увидите список разрешенных спутников.

Необходимо убрать «галочки» напротив каждого из них, оставив только Eutelsat W4 36E. Если по какой-то причине функция недоступна, необходимо извлечь карту доступа из устройства. 4.

4. после настройки приемного устройства (транспондера) в следующих параметрах: 12130 «R», нижний уровень LNB должен быть «0», а верхний — «10750».

5. после изменения всех вышеперечисленных параметров в ручных настройках необходимо выбрать устройства приема, рекомендованные устройством, и установить пункт назначения

Поиск в сети. В этом режиме настройка каналов может занять много времени, но в любом случае все каналы, входящие в пакет, будут настроены соответствующим образом.

Настройка телевизоров Samsung и LG

Кулачковый модуль часто автоматически включается в модели телевизоров этих компаний.

Модуль cam, или модуль условного доступа, — это встроенное в телевизор декодирующее устройство, позволяющее принимать телевизионный сигнал закрытого доступа.

Инструкции по настройке телевизоров Samsung:

1. с помощью пульта дистанционного управления необходимо перейти в меню настроек телевизора и выбрать пункт Broadcast.

3. Далее перейти В разделе Настройки LNB (конвертер LNB принимает спутниковые сигналы и преобразует их в низкочастотные сигналы) выберите один из ресиверов, рекомендованных устройством. Вы должны выключить режим DISEQC, и звук будет 22 кГц. Нижний уровень LNB должен быть «9750», а верхний — «10750». 6.

6. из списка спутниковых антенн снова выбираем Eutelsat W4 36E, а из списка транспондеров выбираем тот, который отображается под номером 11900 (в/р) 27500, после чего соглашаемся сохранить настройки.

Выберите «Поиск сети». 9.

9. используйте пункт меню «Сортировка» для распределения каналов по различным целевым категориям, например, новостные каналы, детские, развлекательные и т.д.

Инструкции по настройке телевизоров LG. 1:

1. с помощью пульта дистанционного управления необходимо перейти к настройкам телевизора и выбрать пункт «Трансляция».

2. будет перезагружен список спутниковых антенн, среди которых необходимо выбрать Eutelsat W4 36E. После этого лучше сохранить настройки.

3. Далее перейти В разделе настроек LNB выберите любое приемное устройство, рекомендованное устройством. Вы должны выключить режим DISEQC, а тон составляет 22 кГц. Нижний уровень LNB должен быть «9750», а верхний — «10750». 4.

Дважды нажмите клавишу Return на панели управления. 6.

6. из списка спутниковых антенн снова выбираем Eutelsat W4 36E, а из списка транспондеров выбираем тот, который отображается под номером 12322 (R) 27500, после чего соглашаемся сохранить настройки.

Выберите «Поиск сети». 9.

8. в меню снова находим зону вещания, в которой происходит смена канала. Если необходимо присвоить каналу определенный номер, делаем это с помощью функции «Изменить номер». 9.

9. в пункте меню «Сортировка» мы также можем разделить каналы по тематике.

  • Фотография онлайн без Pixlr на русском языке и удобные онлайн фоторедакторы PIXLR-O-MATIC и PIXLD ExpressPixlr-бесплатная онлайн-фотография на русском языке, а также простые онлайн-программы редактирования изображений PIXLR-O-MATIC и PIXLD Express.
  • Фотография онлайн без Pixlr на русском языке и удобные онлайн фоторедакторы PIXLR-O-MATIC и PIXLD ExpressPixlr-бесплатная онлайн-фотография на русском языке, а также простые онлайн-программы редактирования изображений PIXLR-O-MATIC и PIXLD Express.
  • Лучшие навигаторы для iPhone: тест и обзорыЛучшие навигаторы для iPhone: тест и обзоры
  • Лучшие навигаторы для iPhone - чем пользоваться в нашем регионеЛучшие навигаторы для iPhone — чем пользоваться в нашем регионе

Источник: https://www.cssapemaster.ru/kak-perejti-na-cifrovoe-televidenie

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT
