Как отрегулировать холостой ход

Регулировка производится с помощью незащищенного/слабого газового троса. Проверьте тонкую пружину натяжения на лопатке карбюратора. 1) и может зацепить лопатку карбюратора, если двигатель работает на «низких» оборотах.

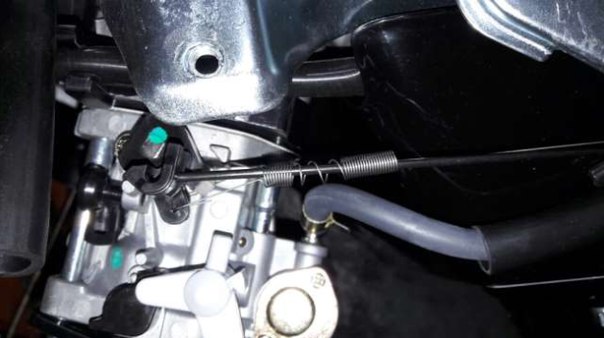

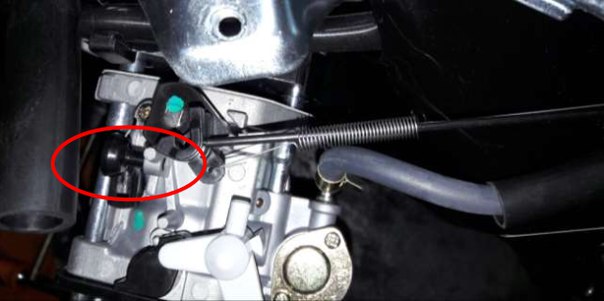

Рисунок 1

Сгибаем, как показано на рисунке 2. Изображение 2

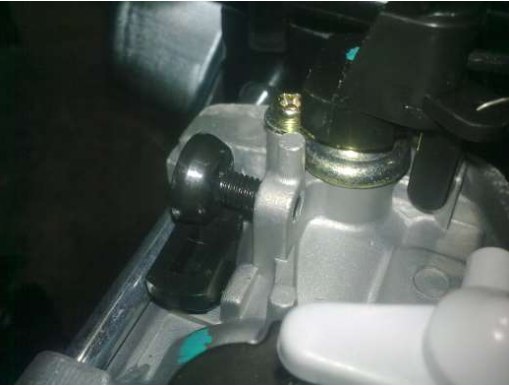

У нас есть черные пластиковые винты (мин. обороты), так что он восстанавливается в корпусе карбюратора, но помните его первоначальное положение.

Изображение третье

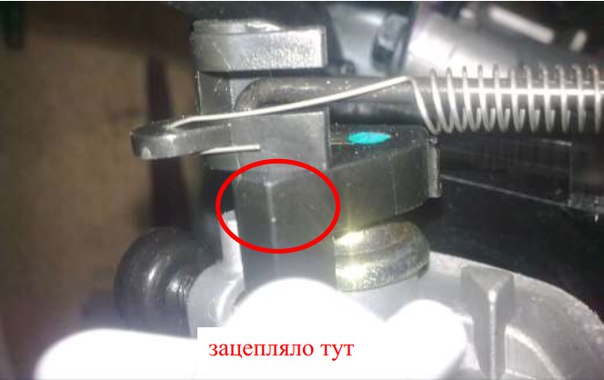

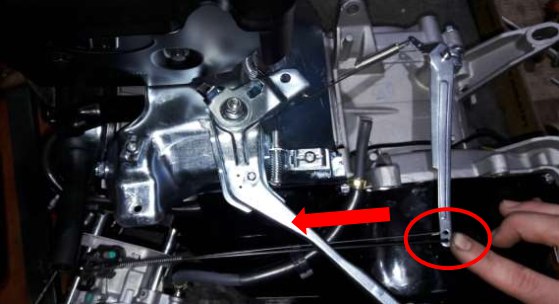

Необходимо нажать пальцем на большое тяговое плечо центробежного регулятора. Усилие должно быть направлено в сторону карбюратора. Изображение 4

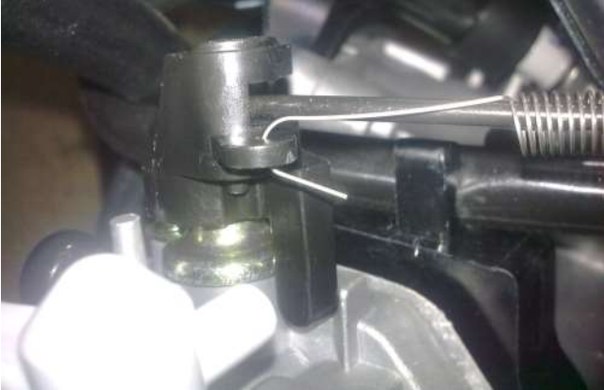

Удерживая палец, мы замечаем небольшое тяговое плечо центробежного регулятора. Мы видим, что вращение серебряного стержня пружины в маленьком отверстии плеча тяги центробежного губернатора происходит со стороны отверстия, а серебряная часть пружины слегка растянута (пружинная часть начинает немного растягиваться).

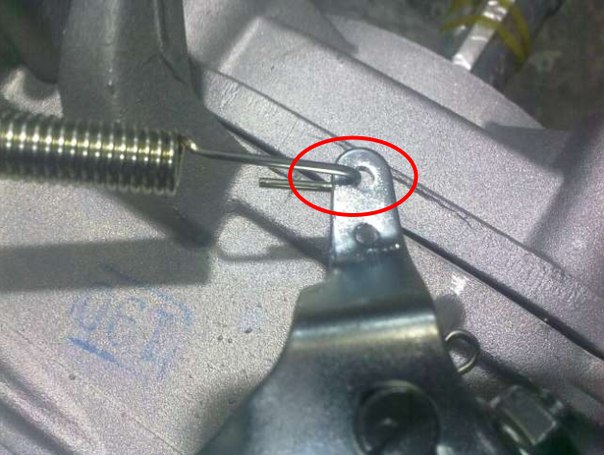

Изображение 5

Выполняем механические операции с малым тяговым плечом центробежного регулятора (тяга изгибается к пружине), чтобы при нажатии пальцем на большое тяговое плечо центробежного регулятора происходил изгиб серебряного стержня Тяга пружины в отверстии малого плеча центробежного регулятора находилась почти посередине отверстия (тяга это небольшой свободный ход, как бы болтается).

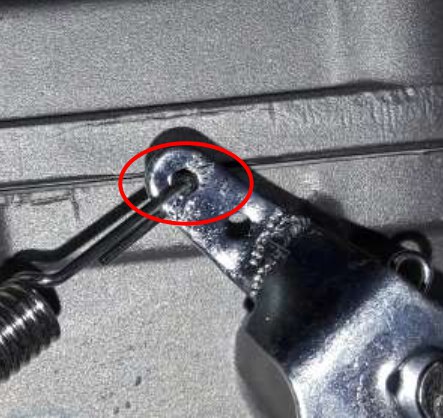

Изображение 6

Запускаем двигатель, выводим ручку челнока в открытое положение (движение слева направо). Мы смотрим на поведение двигателя. Когда витки опускаются и останавливаются, мы регулируем обороты черным винтом на карбюраторе. Изображение 7

Если обороты также увеличиваются или двигатель «толкается», причиной может быть тонкая пружина натяжения (ее упругость) на черном натяжении, ведущем к карбюратору. Вы можете проверить это, «бросив» тонкую «бросковую пружину». Тяга центробежного губернатора с большого плеча. Перемещаем черный винт на карбюраторе назад вокруг этого положения. Мы установили ручку газа на двигателе в максимальное положение. оборотов, запустите двигатель. Затем заводим, отпускаем ручку газа, крышка демпфера аккуратно открывается в нужное положение (справа).

Мы получаем уверенные мины с черным винтом на карбюраторе. Революция. Если вы снова наложите тонкую пружинную тягу и запустите двигатель, витки, скорее всего, увеличатся, что и является причиной. Решение заключается в том, чтобы немного удлинить тонкую пружину тоски.

Мы начинаем снова, смотрим, слушаем двигатель. В черном винте мы регулируем выводы. Мы устанавливаем кабель на место.

Как Настроить Холостой Ход На Триммере

Как отрегулировать холостой ход

Бензокоса, как и любой другой инструмент для сада, не сложна в уходе. Что касается ремонта, то настроить без помощи других его можно и нужно. Холостой ход на триммере регулируется в зависимости от конкретной конфигурации триммера. Как отрегулировать холостой Курс по триммеру CG430B. Например, регулировка карбюратора Benzocos своими руками — дело 5 минут.

Карбюратор Benzocos — это узел в системе привода. В нем, как и во всех карбюраторах, происходит смешивание воздуха и топлива (бензина) для последующей подачи в цилиндры двигателя.

Самое главное — это правильное соотношение топлива и воздуха, чтобы карбюратор регулировал его.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. Только два препятствия встречаются чаще с этим элементом:

Чтобы выяснить причину неисправности, открутите крышку топливного фильтра, чтобы снять сетчатый фильтр. Если осадок просто скопился на нем, поможет промывка в бензине или очистка.

Если на сетчатом фильтре имеются видимые повреждения, установка нового фильтра обязательна. Также может пострадать линия подачи топлива (ремонт включает проверку этого элемента).

Карбюраторный стартер в большинстве случаев не работает из-за засорения. Для промывки используйте ацетон или тот же бензин.

Вытаскивание засоренных частей карбюратора с помощью сжатого воздуха является приемлемой и удобной практикой ремонта.

Корпус дроссельной заслонки, расположение лент деталей карбюратора, впускной или выпускной трубопровод — все эти детали подвержены отложениям. Как исправить отрегулировать холостой Управление триммером. Возможно, вы можете проверить это более простым методом — промокните проблемный участок мыльным отваром.

Устройство карбюраторной газонокосилки

Основой карбюратора газонокосилки является дюралюминиевый корпус. Он состоит из диффузора (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. Расход подаваемого кислорода (воздуха) зависит от сечения диффузора (сквозного отверстия).

Диффузор оснащен топливными каналами. Насадка культиватор на мотокосу классное видео как отрегулировать проходимость триммера. Топливо извлекается из них с помощью воздушного потока.

Снаружи устанавливается карбюратор:

  • Топливный насос;
  • реактивная система;
  • Система для регулировки стабильности топлива с воздухом;

Принцип работы карбюраторной газонокосилки

Дроссельная заслонка определяет количество подаваемого воздуха, и от этого напрямую зависит мощность двигателя.

Практическая регулировка карбюратора газонокосилки

Карбюраторы для газонокосилок можно приобрести здесь: Как отрегулировать Карбюратор, если он настроен.

Регулировка бензотримера (Китай) холостого Ход, катушка вращается сразу при запуске на холостом ходу

Привезли на ремонт китайский бензотриммер (сказали, что он крутится в обратную сторону, не успеваем заводить.

Топливо всасывается в систему карбюратора насосом (их мембраной). Затем он проходит через штуцер карбюратора. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровано по сетке. как отрегулировать холостой ход триммера cg430b перемещается вместе с игольчатым клапаном в мембранную камеру.

Пошаговое управление устройством:

  1. Подача воздуха в трубу с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Для ускорения потока топлива в системе подачи топлива по мере необходимости смеситель сжимается.
  3. Бензин с сужением через поплавковую камеру и жиклерную трубку. В этом видео я покажу как отрегулировать Видеосерфинг на холостом ходу на триммере. Поплавковая камера контролирует количество топлива, которое всплывает. как отрегулировать stihl или это видео, как отрегулировать холостой ход на триммере. Уровень давления нейтрален в поплавковой камере и уже низок в трубке сужения. Топливо просачивается через жиклер из-за перепада давления.
  4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. Наконец, появляется воздушно-топливная смесь с требуемым соотношением или плотностью.
  5. Воздушно-топливная смесь просачивается через топливопровод в цилиндры двигателя.

Плотность воздуха в системе зависит от площади открытой воздушной заслонки. Чем шире заслонка, тем выше расход топлива и мощность.

Проще говоря, регулировка карбюратора газонокосилки обеспечивает хорошую стабильность подачи топлива благодаря правильной подаче воздуха.

Как отрегулировать Карбюратор на бензине

Перед регулировкой необходимо тщательно очистить фильтр в соответствии с указаниями по обслуживанию, приведенными в примечании.

Предстоящая регулировка карбюратора газонокосилки своими руками осуществляется с помощью регулировочных винтов. Как отрегулировать Карбюратор на триммере на чаше Как отрегулировать холостой Продолжайте. Всего их три:

Коррекция (L) — настройка стабильности подачи топлива на низких оборотах.

Необходимо найти наибольшую кривую на холостом Для этого зайдите в , неторопливо поверните винт (L) вправо и влево

Для регулировки поверните винт, вращая его в каждом направлении

Нижний (t) — отвечает за регулировку двигателя на холостом ходу.

  • Прогулка по часовой стрелке;
  • Против часовой стрелки — уменьшение

Особенно для правильной настройки холостого хода типично:

  • Постоянная работа тихого двигателя;
  • Отсутствие высокой скорости горячего двигателя;
  • Существует множество оборотов для триммерной головки;
  • Постоянная работа двигателя при изменении положения (резкое поднятие или опускание ножа

Левый (h) — Регулировка устойчивости на высоких оборотах (Винт устанавливается в последнюю очередь).

Общая настройка наибольших оборотов, мощности двигателя, температуры и расхода газа зависит от левого винта (H)

Регулировка бензокосы карбюратора с помощью последнего винта производится следующим образом:

  1. Полностью откройте дроссельную заслонку, дав полный газ Поворачивайте винт до тех пор, пока обороты не упадут (в данном случае они на слух
  2. Осторожно поверните винт против часовой, чтобы обеспечить неравномерную работу двигателя
  3. Затем поверните его до упора назад, немного замерев, даже слыша работу.
  4. Для более приятной реализации функций удобнее разобраться в работе самого опытного пользователя:

Любопытно, что, исходя из предположений производителя ролика, конфигурация (ее правильность) определяется цветом пробки, а не только скоростью и стабильностью работы двигателя

Правильная настройка карбюратора своими руками в этом случае заключается в без остаточном сгорании топливной консистенции, цвет свечи должен быть светло-коричневым

Как настроить холостой

Нитхалла

При создании относительно нестандартных двигателей (т.е. при отказе от использования) выполняется общее условие — полное или частичное отсутствие холостого Конечно, если его можно заставить работать только непрерывно, то есть выйти из ④-режима, так как ④-регулятор иногда полностью отказывается стабилизироваться, чтобы добиться более или менее стабильной скорости, необходимо прогреть двигатель почти до рабочей температуры

Очевидно, что система поддержания ④ требует тщательной настройки Во-первых, необходимо понимать, что для поддержания РХХ в системах впрыска, содержащих РХХ, существует два механизма управления РХХ с использованием УОГ — Грубо, и Точно Обе системы начинают работать только тогда, когда обороты двигателя падают ниже оборотов первого переходного режима и система устанавливает рабочий сигнал ④ Иногда, обратив внимание на диагностику, мы видим ④ Примерно ноль, хотя в прошивке — желаемые ④ для градусов 18 — 20 Учитывая полное отсутствие четкой связи между контроллерами, RXC не подает воздух должным образом, а система UZ-Om пытается исправить ситуацию

Что делать. Возьмите онлайн-тюнер инженерной единицы Microfluidics 5 (Microfluidics 7), Но сначала немного теоретической информации:

П-контроль

⑦ контролирует угол зажигания и предназначен для точного управления, управления при небольших отклонениях оборотов от желаемых, если разница между желаемыми оборотами и текущими больше переменной «зоны нечувствительности», то угол зажигания происходит на ④:

Uoz = uozxx + kuoz * efreq, Jahan:

UOZXX — XX на UOP снижение XX на UOP почему пересматривается; EFREQ — но часть тура, на текущей скорости ошибка для меня. ❶ — TOTZONE KUOZ — KUOZ изменить триггер, «регулятор UOZ_ на 1 (высокоскоростной), что анти-коэффициент», который кажется трудно написать, Jati Hai, на получение ошибки, положительный Hai (EFREQ > 0), «регулятор UOZ_ 2 (cum для импульса), почему анти-коэффициент», ошибка получена, также Hai (EFREQ < 0) в США.

UOZ (KUOZ * FREQ) некоторые из старых Ка-шеи UDMIN части UDMAX, которые являются шеей северных прядей в жизни Хай, что связано с итальянским «UOZ, что минимальные части максимальных, смещенных» в C, пишут в Хай в США.

Физически это регулирование используется для обеспечения возврата желаемых оборотов к фактическим: Чем больше разница между оборотами и желаемыми оборотами, тем больше UoS смещается в сторону, чтобы обеспечить их возврат, «коэффициент, пропорциональный регулятору ④1» увеличивает обороты, когда они меньше желаемых, а «коэффициент, пропорциональный регулятору ④2» увеличивает обороты, когда

Регулирование Pi

Второй отвечает за работу «регулятора»». Механизм его регулирования несколько сложнее, чем у регулятора P, поскольку у регулятора ④ нет четко определенной настройки для ④, ④ должен быть настроен из положения, в котором он находится в момент Поэтому очень важно, чтобы в этот момент ④ был максимально приближен к ситуации, в которой осуществляется регулирование Для этого необходимо правильно настроить возврат оборотов его режима ④

Работа регулятора pi определяется по формуле:

SSM = SSM + TMFR * (KFRI * EFREQ + KFR * (EFREQ — EFRET)),

❶ — ④ положение, фаза. —

④ — жесткость регулятора скорости — коэффициент, определяющий скорость изменения положения ④ в зависимости от отличия от заданной скорости.

Коэффициент пропорциональности KFR-IAC — при IP-управлении определяет отклонение IAC в зависимости от разницы скоростей Чем больше разница, тем больше отклонение, чем больше ④-смещение от тока Интегральный коэффициент ❶ — коэффициент времени изменяет ④-фазы в зависимости от времени исчезновения заданных оборотов Чем дольше обороты не равны заданным, тем больше ④-отклонение ④ — ошибка текущей скорости при управлении. — BODYBUY — Ошибка во время последнего цикла управления.

Если разница между заданным и текущим оборотом превысила «предел скорости для интегратора», то она принимается равной этому значению

Физический смысл регулятора сводится к тому, что чем больше обороты отклоняются от уставки и чем больше они отбрасываются во времени, тем больше разница в ④-положении между текущим и следующим, т.е. противоположным уоз Р регулятора, управление постепенное, МАК не сразу достигает управляющего состояния, а значит, возможен перерегулирование — распад ХХ на синусоидальные колебания оборотов со значительной амплитудой

Практика

Понятно, что в данный момент мы никак не можем напрямую повлиять на текущее состояние телосложения или КОНСТРУКЦИЮ ТЕЛА, Единственное, с чем мы можем работать — это коэффициенты, и при регулировке ④ необходимо, чтобы ④ не мешал нам и наоборот.

Сначала необходимо выбрать нужную скорость ④ Чтобы избежать проблем при движении на холостом ходу и при значительном изменении нагрузки, рекомендуется выбирать скорость немного выше гарантийной

Установка выполняется в три этапа:

Первый шаг Базовая настройка контроллера

Мы устанавливаем смещение IAC на 0 при включении вентилятора (оно должно быть возвращено в конце настройки). Мы устанавливаем» Ограничение скорости интегратора «примерно на две трети разницы между желаемой скоростью двадцатого и» второго переходного режима».

Пример: ХХ = 1100, скорость второго режима = 1400, тогда «Предел скорости для унификатора» будет (1400 — 1100) * 2 / 3 = 200.

Это необходимо для того, чтобы управление было «приподнято» в момент входа в двадцатку и в то же время не было проскакиваний и резких падений скорости. 2/3 — относительный параметр, получаемый на практике, следовать ему не обязательно, но в любом случае не имеет смысла делать «предел вращения для интегратора» больше, чем разница между XX и XX2.

Далее откройте «Окно диагностики» в J5 Olt, «Direct Control of Mi» — зафиксируйте SV, например, на 16 градусов. Затем установите интегральный коэффициент усиления на 0 и только «Proportional Gain». Необходимо установить такой коэффициент пропорциональности, чтобы IAC двигался в направлении изменения скорости. Это хорошо видно на графиках. Когда они разорваны, обороты должны перестать разряжаться, но держаться на уровне заданных, приступаем к установке контроллера uoz P.

Шаг 2. установка регулятора uoz.

Получив желаемый ХХ, который не плывет по волнам, нам необходимо усилить регулирование УОС. Для этого нам необходимо иметь представление о том, в какой степени мы можем использовать UOP для влияния на товарооборот. Открываем «диагностическое окно» в J5 Olt, «прямое управление Mi» — фиксируем IAC в среднем положении, где он находится, и начинаем поворачивать угол также прямым управлением. При увеличении угла скорость должна увеличиваться, а при уменьшении — падать. Кроме того, поскольку они увеличиваются с ростом UOP, они снова начинают падать по мере дальнейшего роста. Мы растем и запоминаем угол, под которым скорость все еще растет, но скоро упадет, например, на 27 градусов. (В 30 лет, например, уже начинается спад). Затем уменьшаем его до предела, при котором двигатель еще устойчив и скорость реагирует на снижение UOS, помня, что это, например, 5 градусов (при 3 уже начинается неустойчивая работа или UOS уже не влияет) .

Вычисляем средний угол, который и будет углом зажигания. Уошх = ( 27 + 5 ) / 2 = 16 ।

Рассчитайте максимальное значение смещения: UDMAX = — UDMIN = 27-16 = 11

Устанавливаем UOZ в прошивке на ХХ 16 градусов, увеличиваем/уменьшаем «Коррекцию UOZ на ХХ» так, чтобы при рабочей температуре она была равна 0. Мы смотрим, чем двигатель заполняет ХХ, и при калибровке максимального и минимального смещения УОЗ выставляем 1 и-1 градус выше этого заполнения и ниже его и сверху 11 и-11 соответственно, что предотвращает выпадение угла из рабочего диапазона регулирования.

Мы установили мертвую зону на 10 оборотов, так как P-контроль все еще настраивается на небольшие отклонения.

На этом настройка P-регулятора завершена, и мы снова переходим к Pi-регулятору с IAC, не забывая зафиксировать uoz на расчетных 16 градусах.

Мы внимательно наблюдаем за изменением скорости и тем, как UOP справляется с этим. Используя коэффициенты, мы должны добиться того, чтобы уоз двигался «в направлении» скачка скорости, даже чуть выше, чем нужно, как бы предвосхищая формирование оборотов, то есть уоз должен резко реагировать на изменение оборотов, а не быть плавным и волнообразным.

Сначала установите высокую скорость, установив коэффициент 2 на ноль и изменив коэффициент 1 на 0 и выше. Затем мы начинаем увеличивать коэффициент_2 даже выше 0, после изменения реакции UOZ на изменение скорости. Когда мы используем большие коэффициенты, работа двигателя становится быстрее, жестче, чем ухо, проскакивает и скорость снова начинает плясать. В идеале мы получаем прыжок UOZ в направлении изменения скорости.

Шаг 3: Окончательная настройка ПИ-регулятора IAC.

Теперь нам действительно нужно повторить первый шаг настройки, то есть, изменяя P-фактор регулятора, не трогая I-фактор, чтобы получить плавный ХХ, равный 0. Разница в том, что сейчас мы делаем это под правильным углом, а в будущем у нас будет поддержка EVA-контроллера, но сначала нам нужно правильно подобрать жесткость IAC, чтобы она соответствовала задаче. Пока не было смысла его настраивать, содержание работы было бы другим.

Рассматриваем скорость наполнения ХХ/, открываем «Жесткость регулятора МАК» и убеждаемся, что при наполнении ХХ и ХХ коэффициент в таблице равен 1, а при отклонении этого режима от точки ХХ коэффициент увеличивается.

Получится как трехмерная чашка, на дне которой находится сфера режима точки XX с коэффициентом 1, а при удалении от нее коэффициент увеличивается. Это обеспечивает быстрое изменение количества шагов МАК по мере удаления скорости от заданных шагов.

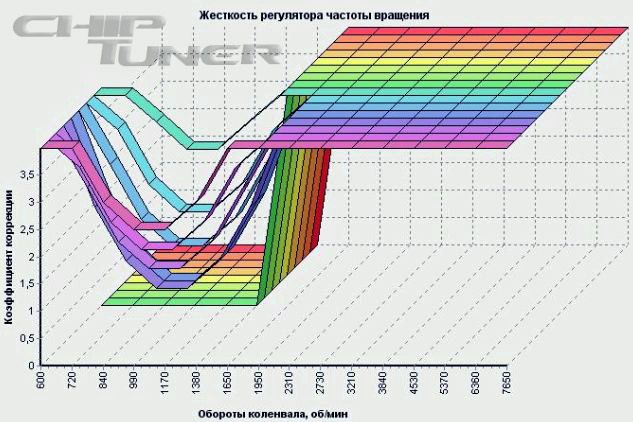

Как отрегулировать холостой ходРейс. 1 примерный вид заданной жесткости регулятора XX.

Мы также окончательно установили p-фактор, на этом этапе обороты уже должны быть достаточно стабильными, а IAC будет слегка колебаться и реагировать на достаточно большие изменения оборотов. Теперь настала очередь коэффициента I. Мы плавно увеличиваем его на 0, шаг за шагом, смотрим, что происходит с IAC и оборотами. Поднимаемся до IAC и после этого обороты начинают прыгать, внезапно переходят из устойчивого состояния в / из, делаем несколько шагов назад и считаем регулировку завершенной.

Как показала практика, числовые значения коэффициента I колеблются от 1/5 до 1/10 значения коэффициента P.

Наконец, отметим несколько моментов при калибровке системы по газу.

Если вы используете прошивку, которая не поддерживает коррекцию наполнения, рассчитанного по положению IAC, не рекомендуется использовать контроллер IAC-PI в его стандартном виде, так как изменение положения IAC фактически изменяет количество воздуха, поступающего в двигатель, что никак не учитывается и приводит к изменению состава смеси на ХХ. В сочетании с поставляемым лямбда-регулированием это может привести к появлению скорости и выходу структуры смеси за допустимые пределы.

В таких случаях в системе могут быть опущены крамы, но критерии выбора коэффициента p различны. В таких системах целесообразно практически полностью управлять оборотами ХХ через контроллер УАЗ, а регулирование объема воздуха с помощью PHX свести к минимуму. Для того чтобы при включении нагрузки (например, фар) контроллер UOG не вошел в насыщение (т.е. UZ не достиг верхнего предела), необходимо выбирать меньшие значения базового UOZ на ХХ, чем описано выше. В этом случае диапазон регулирования вверх шире, чем диапазон регулирования вниз. Из практики можно сказать, что средний УОЗ на ХХ составляет 3 …. Должен быть уменьшен на 6 GR относительно расчетного. Дополнительной мерой борьбы с молниями при включении тяжелых электрических нагрузок может быть увеличение значений желаемых UZ в ХХ в зоне скоростей ниже желаемой скорости ХХ для нагретого двигателя.

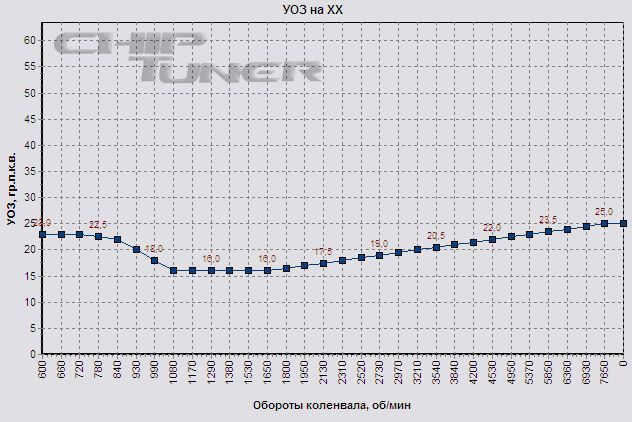

Как отрегулировать холостой ходРис. Примерный вид желаемого УОЗ для ХХ с коррекцией УОЗ в оборотах ниже 2 хх.

В этом случае, если происходит резкое падение скорости, реакция контроллера UOG будет быстрее, потому что коррекция UZ состоит из двух частей: увеличение, рассчитанное P-фрикционом в соответствии со степенью скорости и, одновременно, табулированное увеличение желаемого uoz.

Теперь рассмотрим характеристики установки регулятора RXX. Как уже упоминалось выше, нам необходимо уменьшить движение РХХ таким образом, чтобы объем воздуха через РХХ оставался практически неизменным во время регулирования. Для этого необходимо исключить недокомпенсацию, установив интегральный коэффициент равным 0 и уменьшив пропорциональную составляющую до минимума, чтобы PHC не перемещалась (или перемещалась не более чем на 1 шаг) во время регулирования RXC. Для конфигурирования коэффициента P необходимо временно отключить регулятор UOZ, удалив коррекцию желаемого UOZ (также временно) в поворотах ниже XX (см. рисунок 2). Не устанавливайте коэффициент пропорциональности RXX на минимальное значение (но не на ноль!). Попробуйте включить фары и обогрев стекла, пока обороты ХХ падают ниже желаемых (двигатель не должен глохнуть). Убедитесь, увеличив P-Effericienc, что РХХ открывается с 2 до 3 ступени, при этом обороты ХХ могут увеличиваться не на желаемом уровне, а на нужном. Нет необходимости открывать РХХ из-за пропорционального коэффициента, окончательная стабилизация оборотов выполняется контроллером IP после его принятия. Главное, чтобы rxx компенсировал некоторые падения скорости, чтобы контроллер UZ не «увеличивал» угол до верхнего предела. После этого включите регулятор UOZ и проверьте работу РХХ при включении мощной нагрузки. При нормальном регулировании (без включения нагрузки) состояние РХХ должно либо оставаться неизменным, либо не изменяться более чем на 1 ступень.

Это действительно все. Этой техники достаточно, чтобы установить ХХ практически на любой автомобиль с алгоритмической системой впрыска топлива, даже неисправный.

Как отрегулировать холостой ход

Техника регулировки холостого хода

Если вы владеете отечественным автомобилем, вам следует знать следующее как отрегулировать холостой Ход карбюратора. Чаще всего на отечественных моделях автомобилей обслуживаются карбюраторные двигатели Озон 2105, Озон 2107. После ремонтных работ требуется активированная настройка холостого Для обеспечения стабильной и безотказной работы двигателя.

Как известно, частота вращения коленчатого вала в режиме. холостого должно составлять 850-900 оборотов в минуту. Если настройка неверна, выключите блок питания:

  • Трюк;
  • Начинайте сразу и тяните время;
  • Работайте с ошибками, когда пытаетесь ускориться;
  • Тратить много топлива.

Рано

Как отрегулировать холостой ход

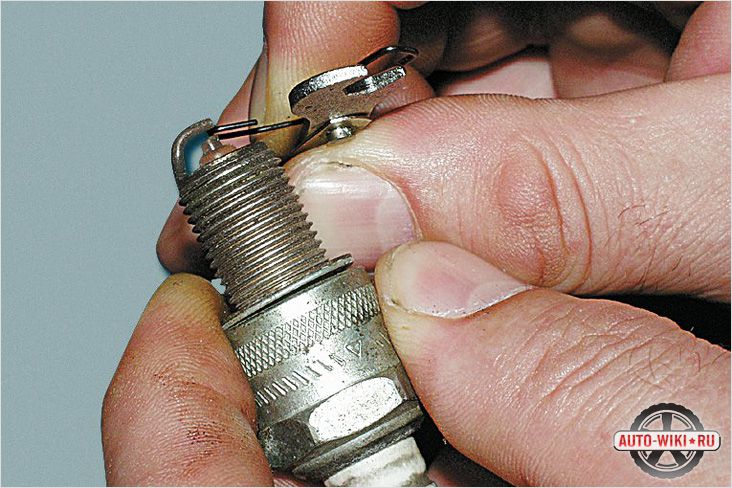

Проверить свечи

Для самостоятельной установки холостых оборотов вам понадобятся плоская отвертка и счетчик оборотов (подойдет и встроенный в приборную панель автомобиля). Если счетчик оборотов отсутствует, можно установить обороты ХХ на слух, но в этом случае требуется хотя бы небольшой опыт ремонта машины. Новичку будет сложно определить, когда и когда не стоит увеличивать обороты, если они в норме.

Прежде чем приступить к регулировке, обязательно проверьте правильность угла вспышки зажигания, а также исправность свечей, ВВ проводов, контактов прерывателя и крышек.

Если двигатель требуется только после разборки/сборки или если регулировочные винты должны быть установлены в исходное положение, их необходимо сначала полностью затянуть, после чего винт «количество» повернуть на 3-4 оборота, а винт «качество» — на 2-3 оборота.

Как отрегулировать холостой ход

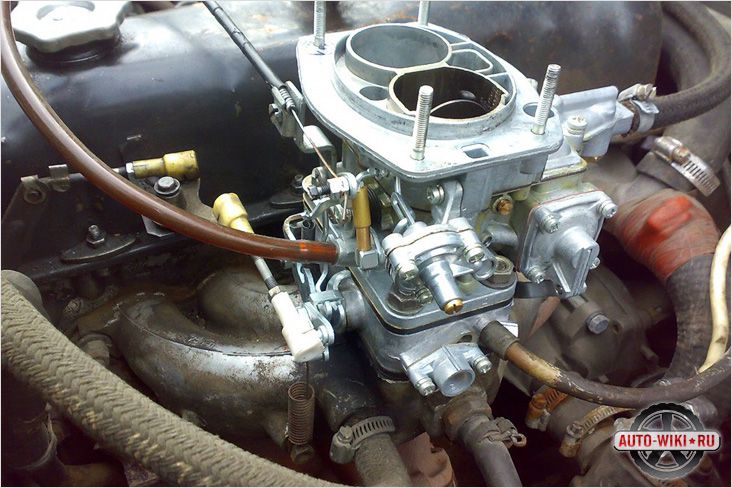

Карбюратор ВАЗ 2107

Двигатель необходимо прогреть до рабочей температуры, которая должна быть в диапазоне 85-95 градусов. При достижении этой отметки необходимо остановить двигатель, подключить тахометр и запустить его снова.

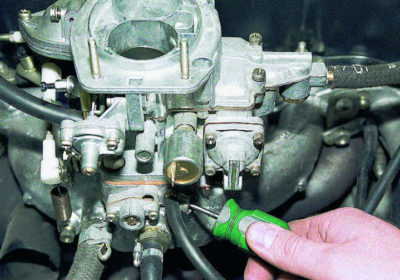

Регулировка холостых Революции сами по себе

Как отрегулировать холостой ход

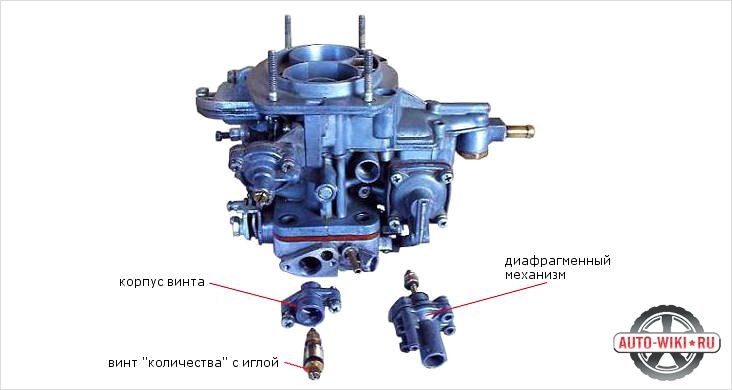

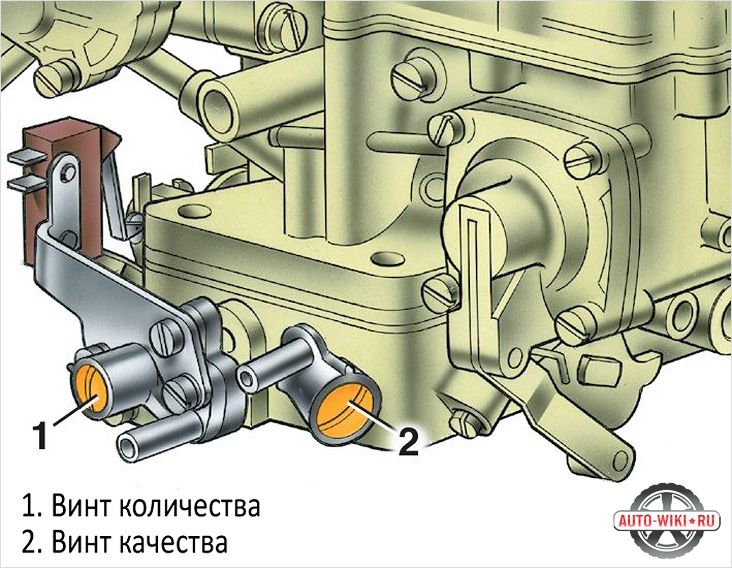

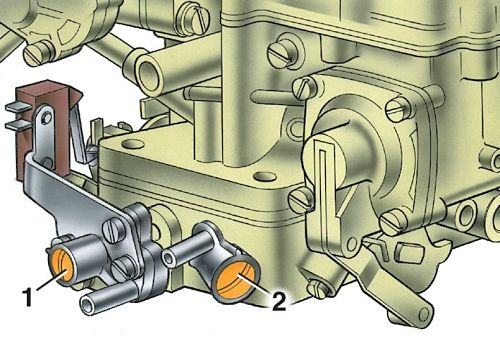

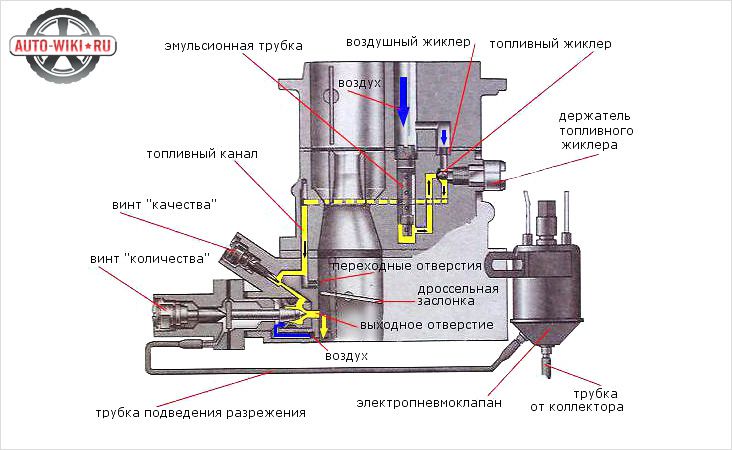

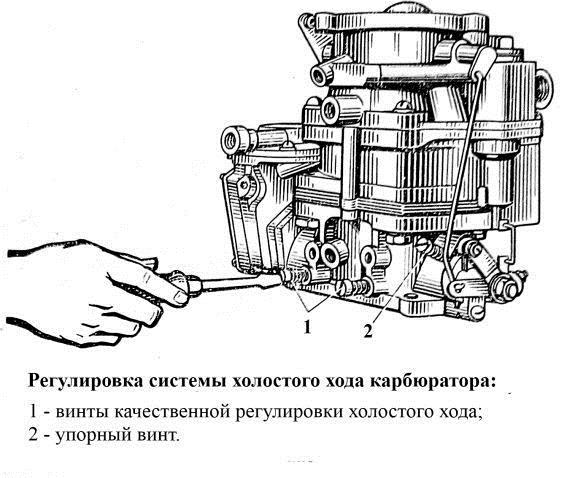

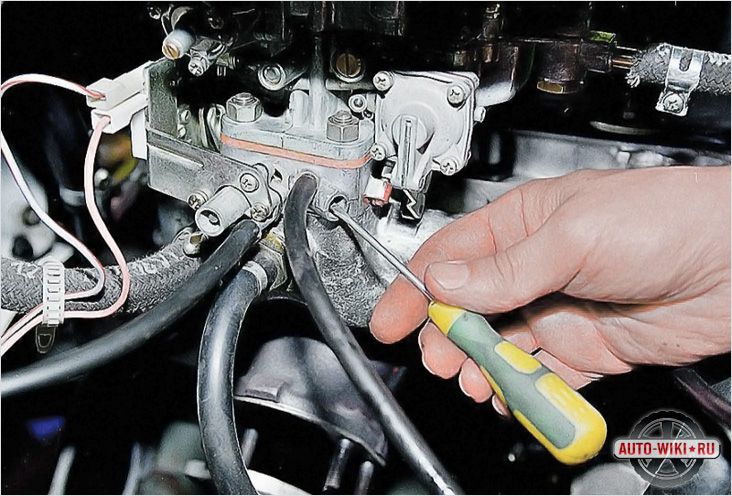

Винты качества и количества на карбюраторе от Ozone

Установка защиты ХХ на карбюратор озон 2105, 2107 производится в четыре этапа:

  1. Необходимо повернуть винт» характеристики «, чтобы выделить максимальный оборот холостого курс (вращение винта должно быть против часовой стрелки).
  2. Необходимо повернуть винт «объем», чтобы установить еще более высокую скорость, например, более 80 оборотов/мин (вращение винта также должно быть против часовой стрелки).
  3. Необходимо проверить винтом «Качество», являются ли указанные обороты максимальными для положения, в котором находится винт «Количество». Такой зонд направляется вперед-назад при обычном вращении нужного винта. Если указанная скорость не является минимальной, вышеописанные процедуры повторяются снова.
  4. Если винт «количество» находится в постоянном положении, винт «характеристики» необходимо затягивать до тех пор, пока скорость не снизится до отметки 850-950 об/мин.

Как отрегулировать холостой ход

Процесс корректировки

Поэтому регулировка защиты ХХ таким способом довольно проста и удобна, не требует специальных инструментов, а также позволяет эффективно настроить карбюратор, не затрачивая много времени.

Как отрегулировать холостой ход

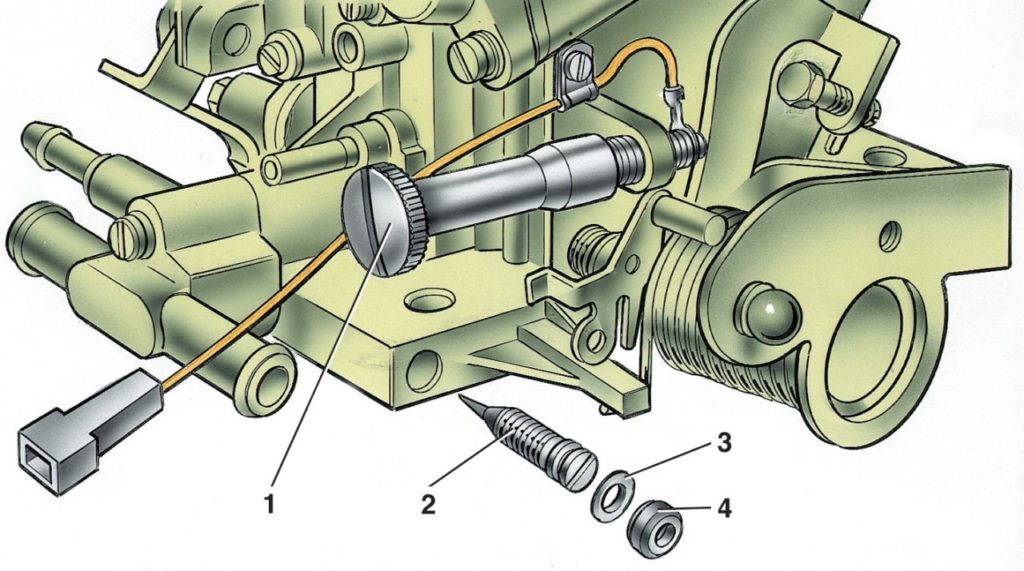

Специальный винт

Стоит отметить, что новые модели машин отечественного производства имели более правильное устройство. Теперь они внедрили в них датчик холостого ход, что облегчает настройку скорости холостого Травма. В некоторых моделях достаточно просто установить новый датчик и подождать, пока он приспособится к нему во время работы через несколько километров. В других случаях оптимизация датчиков осуществляется путем подключения компьютера со специальным программным обеспечением к ЭБУ автомобиля.

Видео

Правильные настройки см. в инструкции холостого Двигайтесь практика плюс теория:

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Как отрегулировать холостой ход

Регулировка холостого Курс на карбюратор является неотъемлемой частью процедур технического обслуживания карбюраторного автомобиля, и датчик в инжекторе поможет нам в этой ситуации холостого Травма. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, почему регулируется ХХ.

Зачем регулируют холостой ход карбюратора?

Карбюратор — это механизм, который подает воздушно-топливную смесь в камеру сгорания двигателя в точно определенном соотношении. В зависимости от объема и состава смеси (состав в данном случае называется «качеством») определяются различные характеристики двигателя: Стабильность работы, производительность и расход топлива.

Идеально настроенный карбюратор позволяет двигателю работать наиболее эффективно на холостом ходу. Это означает, что он имеет стабильную скорость и максимальную мощность при минимальном расходе топлива. Поэтому регулировать холостой Удар по карбюратору необходим при следующих симптомах:

  • Двигатель имеет необоснованный и довольно высокий расход топлива. Стрелка счетчика земли не постоянно показывает экономичную работу двигателя, а бензин кончается очень быстро. … Это означает, что она едва достигает необходимой скорости, прежде чем водитель включит следующую передачу. На низких скоростях также может отсутствовать тяга, двигатель может заглохнуть или работа педали акселератора может ослабнуть.

Основная проблема с первыми двумя признаками заключается в том, что это не может произойти только из-за неисправности карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

  • Наиболее важной и значительной причиной является то, что двигатель не держит холостые Не поворачивается или держится устойчиво: Возможны вибрации двигателя, и игла счетчика оборотов постоянно меняет свое положение. В конце концов, двигатель заглохнет автоматически.

Как отрегулировать холостой ВАЗ 2107 . О ходе карбюратора

После того, как вы определили основные характеристики плохого карбюратора, вам необходимо отрегулировать следующее холостого Следующие. Прежде чем приступить к этой процедуре, необходимо убедиться, что система зажигания работает правильно, топливные фильтры чистые, а топливный насос находится в хорошем состоянии. Только после этого вы можете приступить к корректировке холостого хода.

  • Сначала прогрейте двигатель до рабочей температуры. Если это не удается (двигатель глохнет), вытяните ручку ручного управления дроссельной заслонкой. После прогрева двигателя выключите его и найдите на карбюраторе два винта, расположенных под углом друг к другу. Тот, который расположен перпендикулярно карбюратору, называется винтом объема, или, другими словами, винтом холостого следующим образом. Он определяет количество смеси, подаваемой в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, смешиваемых в карбюраторе, и называется винтом качества. Затяните оба винта, затем выверните винт количества на 4 оборота, а винт качества — на 3 оборота. Не забудьте удалить отсос.
  • Снова запустите двигатель. Скорее всего, скорость вращения не соответствует действительности, поэтому затяните или удалите винт количества, чтобы скорость вращения составляла 850-900 об/мин. Теперь определите максимальные обороты двигателя с помощью винтов качества. Для этого ослабьте или затяните винт и внимательно следите за скоростью по счетчику оборотов. Для этого не ослабляйте винты до конца, так как качество будет максимальным, и пробки просто «зальет». Открывайте его до тех пор, пока не появятся соответствующие блокировки.

Учтите, что холостой Скорость вращения двигателя зависит от времени года. Летом она не должна превышать 900 об/мин, а зимой 1000 об/мин.

Видео — простая настройка XX, которую можно выполнить самостоятельно

Вот как это регулируется холостой Приступайте к работе с карбюратором ВАЗ 2107 Как видите, это совсем не сложно.

Как настроить холостой ход

Когда двигатель работает на высоких оборотах холостых оборотах он потребляет больше топлива. В этом разделе мы покажем вам, как самостоятельно выполнить настройку. холостого Работает на карбюраторных двигателях.

Регулировка холостого Регулировка качества и количества рабочей смеси, подаваемой в цилиндр двигателя, осуществляется с помощью винтов.

Регулировать холостой Ход следует выполнять на предварительно прогретом двигателе (т.е. температура охлаждающей жидкости должна быть около 90 градусов), дроссельная заслонка карбюратора должна быть полностью открыта. Нормальная регулировка возможна только при правильной установке момента зажигания. Свечи зажигания также должны быть полностью исправны и работоспособны, а все зазоры в механизме распределения дроссельной заслонки должны быть исправны отрегулированы .

Водители с многолетним опытом работы могут легко регулировать холостой ход на слух, ориентируясь на работу двигателя. Однако лучше делать это с помощью счетчика оборотов. Старые автомобили не имеют обычных тахометров, поэтому их владельцы должны подключать внешние датчики (помните, что это можно делать только при выключенном зажигании). Затем, используя винт для регулирования количества горючей смеси, мы определяем необходимую частоту вращения коленчатого вала на основании показаний тахометра. Затем, используя винт для регулирования качества горючей смеси, устанавливаем содержание угарного газа в выхлопных газах автомобиля (на некоторых автомобилях определяется степень открытия привода). холостого хода).

Если необходимых инструментов нет под рукой, то в принципе можно обойтись и без них. В этом случае регулировка холостого Этот трюк выполняется следующим образом.

Затяните винт до ограничения качества горючей смеси, затем выкрутите его примерно на 1,5-2,5 оборота. Винт для регулирования объема горючей смеси должен быть закручен на полтора-два оборота от положения, при котором он начинает поворачивать рычаг, расположенный на оси дроссельной заслонки.

Во время нормальной, стабильной работы двигателя, когда винт находится в исходном положении для регулирования качества горючей смеси и удаления винта, необходимо «поймать» и зафиксировать минимально возможную частоту вращения коленчатого вала. Вращением винта для регулирования качества горючей смеси в ту или иную сторону и без изменения положения дроссельной заслонки устанавливается максимальная частота вращения коленчатого вала. Затем его снова «захватывают» поворотом стопорного винта дроссельной заслонки и устанавливают минимально возможную, но в то же время стабильную частоту вращения коленчатого вала.

Обычно достаточно выполнить эти манипуляции несколько раз, чтобы найти оптимальное рабочее состояние регулировочных винтов для достижения наиболее экономичной и в то же время стабильной работы двигателя.

Окончательная проверка выравнивания холостого Хитрость заключается в следующем: Когда двигатель прогреется, резко и до упора нажмите на педаль акселератора, затем резко отпустите ее. При нажатии двигатель должен плавно увеличивать обороты без рывков и «дерганий», а когда вы полностью отпустите дроссельную заслонку, он не должен останавливаться, а продолжать устойчиво работать на минимальной скорости.

Во время такой проверки убедитесь, что ручка «ручного дросселя» полностью втянута, т.е. «дроссель» должен быть выключен.

Если вы не уверены, вы можете отрегулировать холостой Хитрость — обратиться к специалистам на заправочной станции.

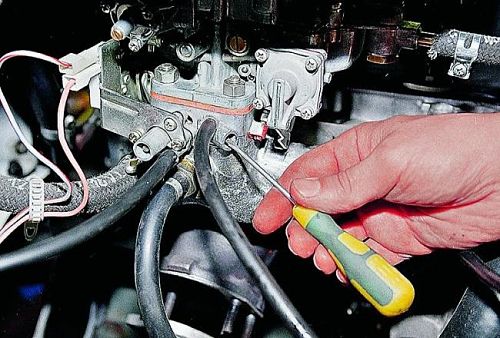

Порядок работы при внесении корректировок холостого хода карбюратора.

1. запустите двигатель и прогрейте его до температуры охлаждающей жидкости 80 градусов Цельсия. Выключите двигатель.

2. затяните винт качества смеси до отказа и ослабьте его на 1,5-2 оборота.

3. запустите двигатель и поверните винт скорости. холостого Отрегулируйте ход и частоту вращения коленчатого вала до 500-550 об/мин.

4. отрегулировать состав смеси винтом качества, для чего винт качества затягивается постепенно, пока двигатель не начнет работать с перебоями. Обогащайте смесь, откручивая качественный штрих, пока не начнется стабильная работа.

5. в случае двухкамерного карбюратора отрегулируйте качество смеси сначала в одной камере, а затем в другой с помощью винтов качества этих камер.

6. используйте винт числа оборотов для определения минимальной частоты вращения коленчатого вала.

7. проверьте выбросы CO в атмосферу с помощью газоанализатора; они не должны превышать 2%.

8. если выбросы CO2 превышают 2%, необходимо удалить горючую смесь, затянув винт качества на 1/6 — 1/8 оборота.

9. выключите двигатель.

Бензиновые двигатели могут быть оснащены карбюратором или системой впрыска топлива. Известно, что во время эксплуатации этой системы карбюраторы требуют периодической регулировки. холостых Обороты для инжекторов, такая система питания работает под управлением компьютера, т.е. необходимость в дополнительных регулировках отпадает.

На практике, однако, ситуация несколько иная, поскольку часто необходимо сделать отрегулировать обороты холостого Удар по инжектору. Неисправности проявляются в неустойчивой работе двигателя внутреннего сгорания на холостом работает, обороты двигателя колеблются, двигатель может заглохнуть после запуска, чрезмерный расход топлива при слишком высоких оборотах холостого хода и т.д.

Далее мы поговорим о том, как осуществляется управление скоростью. холостого Рассмотрим работу двигателя на инжекторных и карбюраторных двигателях, а также особенности и нюансы регулировки холостых оборотов на двигателях с указанными системами подачи топлива.

Как отрегулировать обороты холостого хода на карбюраторе

Начнем с простой системы учета. Главным преимуществом карбюратора по праву является возможность быстро обслужить устройство своими руками с минимумом подручных средств.

Для регулировки холостых В этом случае вам понадобится несколько гаечных ключей и отверток. Главная задача — установить такую частоту вращения, при которой двигатель может стабильно работать, а частота вращения коленчатого вала будет как можно ниже для стабильной работы агрегата.

Давайте рассмотрим регулировку на примере карбюратора «Солекс». Во-первых, желательно иметь тахометр, который поможет определить частоту вращения коленчатого вала. На некоторых автомобилях такое устройство может отсутствовать конструктивно, на других оно входит в стандартную комплектацию и располагается на приборной панели.

  • Поэтому перед началом работы с карбюратором необходимо прогреть двигатель до рабочей температуры.
  • Затем необходимо полностью утопить «выхлоп», воздушная заслонка должна находиться в полностью открытом положении.
  • Затем двигатель останавливается, после чего для машин без тахометра необходимо подключить внешнее устройство в соответствии с инструкциями и рекомендациями.

В некоторых случаях можно использовать тестер с мультиметром. Положительный выход подключается к выходу K на катушке зажигания, отрицательный выход подключается к земле.

  • Теперь можно запустить двигатель, после чего необходимо включить габариты, установить максимальную скорость дальнего света, вентилятор внутреннего отопителя, электрообогреватель стекла и т.д. Другими словами, включение потребителей энергии является необходимым. После этого можно приступать к настройке холостого Потяните за карбюратор.

Как правило, для большинства этих типов количество холостых оборотов составляет 750-800 об/мин. Получается, что регулировка необходима для того, чтобы холостой Двигайтесь в указанных пределах, и двигатель внутреннего сгорания должен работать стабильно.

Для этого необходимо повернуть регулировочный винт, отвечающий за объем топливно-воздушной смеси на скоростемерах. Наконец, коленчатый вал должен вращаться с частотой 750 — 800 об/мин. Однако во многих случаях корректировка на этом не заканчивается.

На указанном винте может быть отдельная пластиковая заглушка, которую необходимо удалить. Это можно сделать, проткнув пробку с помощью AHLE, после чего в отверстие вставляется металлический крючок для удаления. Вы также можете вкрутить саморез в пробку, а затем легко вытащить элемент.

Перед началом регулировки качества ХХ следует также проверить качество зажигания (момент зажигания, UOZ), состояние свечей зажигания и проводов оболочки свечей. Также необходимо исключить возможность утечки воздуха третьими лицами. Параллельно вы должны быть готовы к тому, что корректировки придется повторять несколько раз, пока не будет достигнут желаемый результат.

Весь процесс происходит следующим образом:

  1. Для начала необходимо плоской отверткой повернуть винт качества так, чтобы оборот коленчатого вала увеличился до максимума. Для этого необходимо осторожно повернуть винт по часовой или против часовой стрелки. Главное — найти такое положение винта, при котором код XX оборотов будет максимальным. Его можно определить по тахометру или ориентироваться на слух (если нет приборов для определения частоты вращения коленчатого вала).
  1. Теперь вы можете начать вращать винт объема смешивания и убедиться, что скорость находится на отметке 900 об/мин. При вращении винта по часовой стрелке открывается дроссельная заслонка первой камеры карбюратора, что увеличивает обороты двигателя.

При повороте винта против часовой стрелки заслонка прикрывается, а обороты уменьшаются. Получается, что необходимо найти такое положение регулировочного винта объема смеси, при котором обороты находятся на отметке 900 об/мин.

  1. После установки скорости мы переходим к тире качества. Указанный винт вращается до достижения 750-800 об/мин. Если сразу не удается достичь желаемого показателя, следует повторить процесс регулировки с самого начала.

Добавим, что в случае ремонта двигателя или ремонта карбюратора (чистка, замена винтов, жиклеров), перед началом регулировки необходимо сначала затянуть винт качества по часовой стрелке, затем отпустить его, а потом отпустить обратно. 3 или 4 оборота. Только после этого можно приступать к дальнейшим настройкам.

Дополнительные рекомендации по установке ХХ в карбюратор

После завершения процесса регулировки следует проверить двигатель не только на ХХ, но и рассмотреть другие режимы. Это означает, что серия оборотов при резком или плавном нажатии на педаль акселератора должна совершаться легко и без сбоев и поломок. Также двигатель не должен глохнуть после быстрого отпускания двигателя.

Любая неудача или пауза — это возможность повторить корректировки. Сначала следует вернуться к регулировке качества смеси и обогатить ее с помощью шнека. При таком обогащении можно увеличить скорость до отметки 900 об/мин. Стоит отметить, что снизить общую токсичность выхлопных газов от карбюраторного льда можно, выполнив качественную и точную регулировку.

В некоторых случаях возникает ситуация, когда качество и количество смеси не удается отрегулировать холостые оборотов (нет четко выраженной реакции двигателя на вращение винта или эти реакции полностью отсутствуют Это указывает на проблему, когда топливо поступает в камеру карбюратора и двигатель работает, но смесь не выходит из системы холостого хода.

Такая проблема может возникнуть, если электромагнитный клапан карбюратора не затянут до конца Кроме того, пробка указанного клапана может быть установлена ненадежно, что приведет к пропуску струи топлива холостого Ход, установленный в данном клапане или его плунжере ④ Возможно, неправильно выбран другой жиклер, слишком большое отверстие и т.д.

Чтобы проверить это, необходимо отсоединить кабель от электромагнитного клапана при нормально работающем двигателе, двигатель должен остановиться, если этого не происходит и двигатель продолжает работать, то необходимо диагностировать сам клапан, если проблем с клапаном нет, то необходимо отрегулировать уровень топлива в поплавковой камере, а также проверить игольчатый клапан Затем необходимо повторить регулировку карбюратора.

Мы также обнаружили, что иногда не удается добиться правильной работы во всех режимах двигателя, т.е. после регулировки холостых Проблемы со скоростью начинаются в переходных условиях, при быстром ускорении и т.д. В этом случае может потребоваться доработка или настройка карбюратора Иногда проблему можно решить простой заменой дозирующего устройства на более подходящий или исправный аналог

Регулировка двигателя с впрыском топлива и холостой ход

В двигателях с впрыском топлива неисправности обычно возникают не сразу и развиваются медленно Обычно водитель замечает, что автомобиль начинает реагировать на акселератор с задержкой, обороты скачут на холостом В дороге увеличивается расход топлива, снижается производительность двигателя, устройство может работать нестабильно в различных режимах и т.д.

Поэтому необходимо провести компьютерную диагностику двигателя, проверить датчик ECM, исключить общие проблемы с утечкой воздуха и смесеобразованием (обедненная и богатая смесь), загрязнение форсунок и другие причины Если других отклонений не обнаружено, необходимо отрегулировать инжектор Начнем с регулировки холостого Работает на инжекторном двигателе

Для регулировки холостого Ход инжектора следующий:

  • Отсоедините клеммы аккумулятора и снимите регулятор холостого хода;
  • ④ Затем очистите монтажное отверстие сжатым воздухом;
  • Теперь можно разобрать регулятор ④, затем проверить его направляющую втулку; если втулка изношена, элемент необходимо заменить;
  • Необходимо также проверить, что игла не имеет износа, повреждений или других дефектов ④ При обнаружении каких-либо отклонений иглу следует заменить;
  • Затем с помощью тестера проверьте обмотки регулятора, при необходимости почистите контакты;
  • По окончании процесса диагностики и очистки прибор снова включается, после чего оценивается работа двигателя на холостом Трюки и другие режимы

Мы добавляем к этому несколько проблем с холостым Очистка дроссельной заслонки также может сопровождаться курсом, который на многих автомобилях нужно не только правильно очистить, но и обучить, если вы не знаете, как чистить и отрегулировать Дроссель, мы рекомендуем прочитать об этом в нашей отдельной статье

Также отметим, что он запрограммирован на регулировку работы инжектора и системы питания, т.е. подключение диагностических приборов со специальными предустановленными программами для ЭСУД через OBD-порт. После подключения вы можете оценить многие параметры системы двигателя в режиме реального времени, рассмотреть, декодировать и сбросить возможные неисправности.

На инжекторе возможны и более глубокие усовершенствования, включая ряд изменений в прошивке ЭБУ. Этот процесс называется чип-тюнингом двигателя. С помощью такого тюнинга можно изменить заводскую прошивку, адаптировать ЭБУ под конкретного водителя и его потребности (установить обороты ХХ, изменить топливную карту и повлиять на смесь, зажигание и т.д.).

Почему необходимо регулярно чистить дроссельную заслонку. Как почистить заслонку, обучить и отрегулировать дроссель после чистки, полезные советы.

Почему обороты двигателя могут увеличиваться холостого Травма. Основные причины высоких оборотов ХХ на инжекторном двигателе и на двигателе с карбюратором.

Мотор глохнет на холостых Революции: что проверить. Возможные причины неисправностей в двигателях с карбюраторами, инжекторами, дизельных электростанциях.

На холостом ходу “плавают” Текучесть кадров: почему она происходит. Связанные с основными неисправностями с холостыми Обороты на бензиновом и дизельном двигателе.

Плавающие холостые Обороты двигателя “ на холодную ”; распознавание основных неисправностей, симптомов и поломок. Нестабильный холостой Ход дизельного двигателя.

Причины вибрации и неустойчивой работы дизельного двигателя в режиме. холостого Травма. Возможные причины и диагностика неисправностей.

Как отрегулировать холостой ход карбюратора

Хотя карбюраторы устарели в конце двадцатого века, это не означает, что карбюраторные двигатели следует списать в двадцатилетнем возрасте. Хотя отсутствие возможности автоматического поддержания состава топливной смеси в них разнообразит жизнь владельца, требуя периодической регулировки.

Карбюратор — это распылитель, который распыляет топливо в поток проходящего через него воздуха. В этом случае количество подаваемого топлива зависит от трех факторов:

  • Скорость воздушного потока;
  • участки топливных каналов;
  • И уровень топлива в поплавковой камере.

Чем быстрее воздух, тем выше вакуум, который втягивает топливо. Чем больше сегмент, тем больше отстой. Подача топлива зависит от уровня топлива. Регулировка карбюратора обеспечивает соответствие этих трех параметров заданному составу смеси. Следовательно, причина специфических проблем с холостым Курс карбюраторных двигателей: При нарушении смесеобразования двигатель работает с засорением, троит (слишком богатое или бедное смесеобразование), глохнет (грубое нарушение регулировки, засорение форсунок), не опускается до нормы (утечка воздуха).

У автомобильных карбюраторов режимы работы определяются сечением диффузора и набором сопел, произвольная регулировка невозможна. При установке карбюратора можно менять только форсунки. То же время, регулировка холостого Проход карбюратора осуществляется с помощью винтов: сечение каналов в системе ХХ минимально, и даже небольшие размеры сильно влияют на работу двигателя. Кроме того, в режиме холостого Ход условий для сгорания топливной смеси наихудший (минимальная подача смеси в цилиндр), что влияет на экологичность: Не зря измеряется содержание co/CH на холостом ходу.

Установка органов на карбюратор семейства озон

Холостой ход карбюратора 2107 и других автомобилей «жигулевского» семейства регулируется двумя винтами на нижней части сердечника.

В этом типе карбюратора топливо в системе является холостого Курс изучается с помощью джеттлера холостого Естественно и сразу с воздухом через воздушный жиклер от ХХ. Полученная эмульсия точно заданного состава подается на вход через каналы, в которых установлены два регулировочных винта: винт количества (1) и винт качества (2). Первый ограничивает количество эмульсии, а второй контролирует перемешивание с избытком воздуха из отдельного канала. Оба винта регулируют состав смеси, получаемой в результате эмульсии карбюратора. Таким образом, существует системная операция, которая не совсем понятна холостого Курс основан на том, что он соединен в озоне с экономайзером, который принудительно блокирует подачу топлива холостом Go (торможение двигателем), а винт объема непосредственно перемещает шток клапана штока Мейзера.

Корпус трубы «Sozer» в карбюраторе

Карбюратор на переднеприводных вазах гораздо совершеннее, и это касается не только холостого травма. Корректировка себя холостого Курс здесь четко описывает принцип работы линейных органов.

Винт объема (1) Здесь находится тяга дроссельной заслонки дроссельной заслонки в первой камере, которая непосредственно контролирует количество воздуха, проходящего через карбюратор на холостом Иду. Топливо, протекающее через топливную форсунку, закрывается электрическим клапаном (сила Enhan-male холостого Ход имеет электронное управление), образует эмульсию, которая подается в канал, управляемый шнеком качества (2).

Общие принципы регулировки карбюратора

Перед тем как отрегулировать холостой Курс обеспечивает хорошую работу как топливной системы, так и системы зажигания — мы отмечаем момент зажигания по вспышке, а карбюратор чистим, когда в нем уже виден нагар. Поперечное сечение топливных и воздушных каналов недостаточно, и загрязнение наиболее заметно в них. Вы должны быть уверены в отсутствии паров воздуха усилителем треснувших вакуумных каналов или тормозов, известная болезнь у «Солюкс» — это предупреждение плоскости прихода карбюратора к коллектору, из-за чего всасывается особенно много воздуха на холостом ходу.

Перед регулировкой прогреваем двигатель, так как стабильная работа холодного двигателя обеспечивается системой запуска. Если отрегулировать холостой конечно на холодном двигателе, то при рабочей температуре мы получаем высокие обороты ХХ и ремкомплект.

Необходимо обеспечить правильный уровень топлива в поплавковой камере — от этого зависит состав смеси на всех режимах работы двигателя. Эта регулировка должна выполняться и на отключенном карбюраторе, поэтому мы совмещаем ее с чисткой.

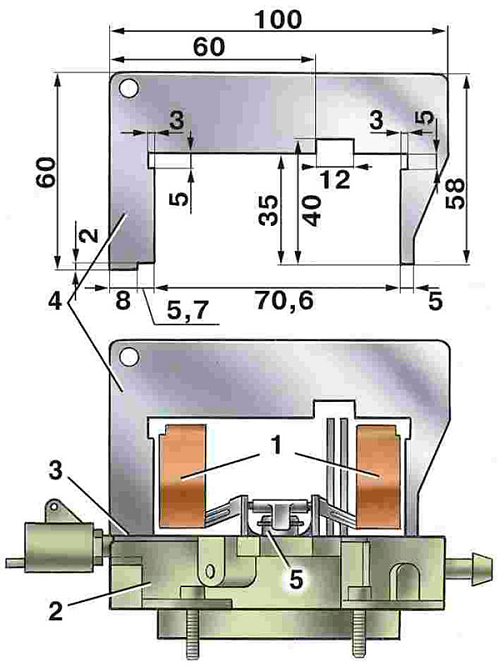

Для регулировки уровня снимается верхняя крышка карбюратора и включается — плоскость прихода корпуса должна быть горизонтальной. Существует несколько способов измерения и регулировки уровня. Карбюраторы, используемые для Sooner, представляют собой шаблоны, по которым можно сразу определить необходимость коррекции уровня и отрегулировать его без амплитуды:

Проверьте зазор между шаблоном и поплавками (1), нажав уплотнение (4) на шаблон (3), который опирается на крышку карбюратора (2) — он составляет 1 миллиметр. В случае отклонения желаемый зазор выставляется путем отгибания язычка (5), который прижимается к стопорной игле.

Не имея шаблона, с помощью линейки или штангенциркуля устанавливаем высоту верхнего края поплавка на 34 мм.

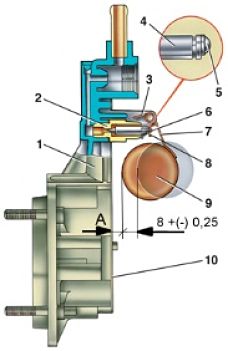

При настройке «Озон» устанавливают полный ход поплавка (8) на высоту 9 мм, отгибая упор (3) и устанавливая зазор между полностью опущенным поплавком и уплотнением (10) равным 6,5 мм. Язычок (8) проталкивает иглу (четыре).

Мы также выполняем предварительную настройку заслонки, в отличие от более ранних моделей, где винт регулировки громкости напрямую управляет положением дроссельной заслонки. Винт дросселя первой камеры поворачивается до появления зазора между ним и сектором привода, затем заворачивается до момента контакта, а затем еще на 90 градусов (четверть оборота). Дроссель второй камеры устанавливается с правильной настройкой до момента контакта на холостом В первой камере дроссель слегка приоткрыт, а во второй камере эта камера закрыта на холостом Идите совершенно отдельно).

Soger должен быть уверен в правильности затяжки клапана EPHH, на котором установлена форсунка холостого Травма. Мы поворачиваем вентиль до легкого момента касания обновления. Лишняя форсунка приводит к отклонениям в эмульсии системы ХХ, ее невозможно вытянуть: Сиденье повреждено и производит точную регулировку холостого Невозможно (ход второй «фирменной болезни» карбюратора переднеприводного семейства).

Что-то более полезное для вас:

Процесс корректировки

Добавление скорости холостого Их ход или уменьшение зависит от количества и качества смеси, при регулировке обязательно используются оба винта. В случае с присосками необходимые витки устанавливаются сначала с вращением винтового объема. Это удобно, так как его головка отводится в сторону с помощью роликов. После этого состав смеси устанавливается на выбранных оборотах при вращении шнека качества — это обнаруживается при увеличении оборотов и нужно удержать пик, после чего они начинают падать. После достижения этой точки мы немного увеличили обороты (около 900 об/мин). холостого Проход количества с винтом, а затем слегка вкрутить винт качества по часовой стрелке, как бы уменьшая крутящий момент холостого В конце курса настройки на карбюраторе доводятся до 800 об/мин — это означает обеспечение оптимального состава смеси. Таким образом, опытный карбюраторщик co / SN стандартного исполнения и без газоанализатора «оставляет» смесь при немедленном сбросе оборотов винтом.

Принцип регулировки на «Озоне» такой же, хотя управлять винтом сложнее.

Окончательная проверка правильности настройки проводится для исключения быстрого (для исключения эффекта ускоренного насоса) включения второй передачи с холостого Травма. Машина должна уверенно набирать скорость, без сбоев и без образования ваты на входе (плохое смешивание) или выходе (обильное смешивание).

Удобнее настраивать холостой Курсы с прибором ИКС-1, который можно найти в продаже по цене около 1 700 рублей. Это специальная свеча зажигания, которая позволяет наблюдать цвет пламени вспышки в цилиндре через окно с кварцевым стеклом. Насыщенная смесь имеет оттенок пламени от желтого до оранжевого при плохом синем цвете. Когда мы фиксируем качественный переход от одного цвета к другому, мы корректируем стехиометрический состав смеси, после чего она может стать чуть богаче для работы на ХХ, а чтобы сохранить ее, можно схитрить. Для карбюраторных двигателей лучше установить немного более богатую смесь: На динамику меньше влияют колебания температуры воздуха. Уменьшенная смесь зимой, когда плотность воздуха высока, вызывает проблемы со стабильностью ХХ и ухудшает разгон.

Характеристика смесиПоложение воздуха / топливоМощностьМощность топливаХарактеристики
Мутирующие0.6-0.8Снижается на 20-25Увеличивается до 15-25Постоянно появляется черный дым в глушителе, обильный нагар на свечах
Rich0.8-0.9Максимальный для данного двигателяУвеличивается на 10-15Нормальная работа, хорошая динамика разгона автомобиля
Стихиометрический (идеальный)1,0Снижение до 4-5% от максимумаУвеличивается на 4-8Общие функции
Dönest1.05-1.15скидка 5-10%Минимальный расход топливаНормальная работа, но подвижность ухудшается
Бедные1.2-1.4Значительное снижениеУвеличивается на 8-12Порча хлопка, перегрев, динамика на входе.
Видео: Адаптация на практике + теория.

❶ Регулировка

При создании относительно нестандартных двигателей (т.е. при отказе от использования) выполняется общее условие — полное или частичное отсутствие холостого Конечно, если его можно заставить работать непрерывно, т.е. вывести из ④-режима, поскольку система ④-регулирования иногда полностью отказывается стабилизироваться, чтобы добиться более или менее стабильной скорости, необходимо прогреть двигатель почти до рабочей температуры

Очевидно, что система поддержания ④ требует тщательной настройки Во-первых, необходимо понимать, что для поддержания РХХ в системах впрыска, содержащих РХХ, существует два механизма управления РХХ с использованием УОГ — Грубо, и Точно Обе системы начинают работать только тогда, когда обороты двигателя падают ниже оборотов первого переходного режима и система устанавливает рабочий сигнал ④ Иногда, обратив внимание на диагностику, мы видим ④ Примерно ноль, хотя в прошивке — желаемые ④ для градусов 18 — 20 Учитывая полное отсутствие четкой связи между контроллерами, RXC не подает воздух должным образом, а система UZ-Om пытается исправить ситуацию

Что делать. Возьмите онлайн-тюнер инженерной единицы Microfluidics 5 (Microfluidics 7), Но сначала немного теоретической информации:

П-контроль

⑦ контролирует угол зажигания и предназначен для точного управления, управления при небольших отклонениях оборотов от желаемых, если разница между желаемыми оборотами и текущими больше переменной «зоны нечувствительности», то угол зажигания происходит на ④:

Uoz = uozxx + kuoz * efreq, Jahan:

UOZXX – УОЗ на ХХ минус Коррекция УОЗ на ХХ; EFREQ – Текущая ошибка оборотов при регулировании. MINEFR – Зона нечувствительности. KUOZ – Коэффициент коррекции УОЗ, принимается равным «Пропорциональному коэффициенту регулятора УОЗ_ 1 (высокие обороты)», если ошибка положительна (EFREQ >0) или «④_2 коэффициент пропорциональности регулятора (низкие обороты)», если ошибка отрицательная (bodyb0).»

UOZ (KUOZ * FREQ) некоторые из старых Ка-шеи UDMIN части UDMAX, которые являются шеей северных прядей в жизни Хай, что связано с итальянским «UOZ, что минимальные части максимальных, смещенных» в C, пишут в Хай в США.

Физически это регулирование используется для обеспечения возврата желаемых оборотов к фактическим: Чем больше разница между оборотами и желаемыми оборотами, тем больше UoS смещается в сторону, чтобы обеспечить их возврат, «коэффициент, пропорциональный регулятору ④1» увеличивает обороты, когда они меньше желаемых, а «коэффициент, пропорциональный регулятору ④2» увеличивает обороты, когда

Регулирование Pi

Второй отвечает за работу «регулятора»». Является, но почему техника р-регулятор сравнима с Мэри сегодня сложнее, Hai, то настроить ICC, так как XX, который является прояснить погоду с прикосновением C, определяется в настройке в вас, Hai, ICX Lounge является вздох позиции C, чтобы настроить Kia jaan hai путь, был тот XX, что события этого времени hai для нас. Поэтому очень важно, чтобы МЦД в этот момент был максимально приближен к ситуации, в которой осуществляется регулирование, для этого необходимо правильно настроить возврат оборотов их ④ режима.

Работа регулятора pi определяется по формуле:

SSM = SSM + TMFR * (KFRI * EFREQ + KFR * (EFREQ — EFRET)),

❶ — ④ положение, фаза. —

④ — жесткость регулятора скорости — коэффициент, определяющий скорость изменения положения ④ в зависимости от отличия от заданной скорости.

Коэффициент пропорциональности KFR-IAC — при IP-управлении определяет отклонение IAC в зависимости от разницы скоростей Чем больше разница, тем больше отклонение, чем больше ④-смещение от тока Интегральный коэффициент ❶ — коэффициент времени изменяет ④-фазы в зависимости от времени исчезновения заданных оборотов Чем дольше обороты не равны заданным, тем больше ④-отклонение ④ — ошибка текущей скорости при управлении. — BODYBUY — Ошибка во время последнего цикла управления.

Если разница между заданным и текущим оборотом превысила «предел скорости для интегратора», то она принимается равной этому значению

Физический смысл регулятора сводится к тому, что чем больше обороты отклоняются от уставки и чем больше они отбрасываются во времени, тем больше разница в ④-положении между текущим и следующим, т.е. противоположным уоз Р регулятора, управление постепенное, МАК не сразу достигает управляющего состояния, а значит, возможен перерегулирование — распад ХХ на синусоидальные колебания оборотов со значительной амплитудой

Практика

Понятно, что в данный момент мы никак не можем напрямую повлиять на текущее состояние телосложения или КОНСТРУКЦИЮ ТЕЛА, Единственное, с чем мы можем работать — это коэффициенты, и при регулировке ④ необходимо, чтобы ④ не мешал нам и наоборот.

Сначала необходимо выбрать нужную скорость ④ Чтобы избежать проблем при движении на холостом ходу и при значительном изменении нагрузки, рекомендуется выбирать скорость немного выше гарантийной

Установка выполняется в три этапа:

Первый шаг Базовая настройка контроллера

Мы устанавливаем смещение IAC на 0 при включении вентилятора (оно должно быть возвращено в конце настройки). Мы устанавливаем» Ограничение скорости интегратора «примерно на две трети разницы между желаемой скоростью двадцатого и» второго переходного режима».

Пример: ХХ = 1100, скорость второго режима = 1400, тогда «Предел скорости для унификатора» будет (1400 — 1100) * 2 / 3 = 200.

Это необходимо для того, чтобы управление было «приподнято» в момент входа в двадцатку и в то же время не было проскакиваний и резких падений скорости. 2/3 — относительный параметр, получаемый на практике, следовать ему не обязательно, но в любом случае не имеет смысла делать «предел вращения для интегратора» больше, чем разница между XX и XX2.

Далее откройте «Окно диагностики» в J5 Olt, «Direct Control of Mi» — зафиксируйте SV, например, на 16 градусов. Затем установите интегральный коэффициент усиления на 0 и только «Proportional Gain». Необходимо установить такой коэффициент пропорциональности, чтобы IAC двигался в направлении изменения скорости. Это хорошо видно на графиках. Когда они разорваны, обороты должны перестать разряжаться, но держаться на уровне заданных, приступаем к установке контроллера uoz P.

Шаг 2. установка регулятора uoz.

Получив желаемый ХХ, который не плывет по волнам, нам необходимо усилить регулирование УОС. Для этого нам необходимо иметь представление о том, в какой степени мы можем использовать UOP для влияния на товарооборот. Открываем «диагностическое окно» в J5 Olt, «прямое управление Mi» — фиксируем IAC в среднем положении, где он находится, и начинаем поворачивать угол также прямым управлением. При увеличении угла скорость должна увеличиваться, а при уменьшении — падать. Кроме того, поскольку они увеличиваются с ростом UOP, они снова начинают падать по мере дальнейшего роста. Мы растем и запоминаем угол, под которым скорость все еще растет, но скоро упадет, например, на 27 градусов. (В 30 лет, например, уже начинается спад). Затем уменьшаем его до предела, при котором двигатель еще устойчив и скорость реагирует на снижение UOS, помня, что это, например, 5 градусов (при 3 уже начинается неустойчивая работа или UOS уже не влияет) .

Вычисляем средний угол, который и будет углом зажигания. Уошх = ( 27 + 5 ) / 2 = 16 ।

Рассчитайте максимальное значение смещения: UDMAX = — UDMIN = 27-16 = 11

Устанавливаем UOZ в прошивке на ХХ 16 градусов, увеличиваем/уменьшаем «Коррекцию UOZ на ХХ» так, чтобы при рабочей температуре она была равна 0. Мы смотрим, чем двигатель заполняет ХХ, и при калибровке максимального и минимального смещения УОЗ выставляем 1 и-1 градус выше этого заполнения и ниже его и сверху 11 и-11 соответственно, что предотвращает выпадение угла из рабочего диапазона регулирования.

Мы установили мертвую зону на 10 оборотов, так как P-контроль все еще настраивается на небольшие отклонения.

На этом настройка P-регулятора завершена, и мы снова переходим к Pi-регулятору с IAC, не забывая зафиксировать uoz на расчетных 16 градусах.

Мы внимательно наблюдаем за изменением скорости и тем, как UOP справляется с этим. Используя коэффициенты, мы должны добиться того, чтобы уоз двигался «в направлении» скачка скорости, даже чуть выше, чем нужно, как бы предвосхищая формирование оборотов, то есть уоз должен резко реагировать на изменение оборотов, а не быть плавным и волнообразным.

Сначала установите высокую скорость, установив коэффициент 2 на ноль и изменив коэффициент 1 на 0 и выше. Затем мы начинаем увеличивать коэффициент_2 даже выше 0, после изменения реакции UOZ на изменение скорости. Когда мы используем большие коэффициенты, работа двигателя становится быстрее, жестче, чем ухо, проскакивает и скорость снова начинает плясать. В идеале мы получаем прыжок UOZ в направлении изменения скорости.

Шаг 3: Окончательная настройка ПИ-регулятора IAC.

Теперь нам действительно нужно повторить первый шаг настройки, то есть, изменяя P-фактор регулятора, не трогая I-фактор, чтобы получить плавный ХХ, равный 0. Разница в том, что сейчас мы делаем это под правильным углом, а в будущем у нас будет поддержка EVA-контроллера, но сначала нам нужно правильно подобрать жесткость IAC, чтобы она соответствовала задаче. Пока не было смысла его настраивать, содержание работы было бы другим.

Рассматриваем скорость наполнения ХХ/, открываем «Жесткость регулятора МАК» и убеждаемся, что при наполнении ХХ и ХХ коэффициент в таблице равен 1, а при отклонении этого режима от точки ХХ коэффициент увеличивается.

Получится как трехмерная чашка, на дне которой находится сфера режима точки XX с коэффициентом 1, а при удалении от нее коэффициент увеличивается. Это обеспечивает быстрое изменение количества шагов МАК по мере удаления скорости от заданных шагов.

Рейс. 1 примерный вид заданной жесткости регулятора XX.

Почему необходимо регулировать

Как показала практика, числовые значения коэффициента I колеблются от 1/5 до 1/10 значения коэффициента P.

Наконец, отметим несколько моментов при калибровке системы по газу.

Если вы используете прошивку, которая не поддерживает коррекцию наполнения, рассчитанного по положению IAC, не рекомендуется использовать контроллер IAC-PI в его стандартном виде, так как изменение положения IAC фактически изменяет количество воздуха, поступающего в двигатель, что никак не учитывается и приводит к изменению состава смеси на ХХ. В сочетании с поставляемым лямбда-регулированием это может привести к появлению скорости и выходу структуры смеси за допустимые пределы.

В таких случаях в системе могут быть опущены крамы, но критерии выбора коэффициента p различны. В таких системах целесообразно практически полностью управлять оборотами ХХ через контроллер УАЗ, а регулирование объема воздуха с помощью PHX свести к минимуму. Для того чтобы при включении нагрузки (например, фар) контроллер UOG не вошел в насыщение (т.е. UZ не достиг верхнего предела), необходимо выбирать меньшие значения базового UOZ на ХХ, чем описано выше. В этом случае диапазон регулирования вверх шире, чем диапазон регулирования вниз. Из практики можно сказать, что средний УОЗ на ХХ составляет 3 …. Должен быть уменьшен на 6 GR относительно расчетного. Дополнительной мерой борьбы с молниями при включении тяжелых электрических нагрузок может быть увеличение значений желаемых UZ в ХХ в зоне скоростей ниже желаемой скорости ХХ для нагретого двигателя.

Рис. Примерный вид желаемого УОЗ для ХХ с коррекцией УОЗ в оборотах ниже 2 хх.

При движении и ускорении (с провалами) он не будет работать должным образом.

Теперь рассмотрим характеристики установки регулятора RXX. Как уже упоминалось выше, нам необходимо уменьшить движение РХХ таким образом, чтобы объем воздуха через РХХ оставался практически неизменным во время регулирования. Для этого необходимо исключить недокомпенсацию, установив интегральный коэффициент равным 0 и уменьшив пропорциональную составляющую до минимума, чтобы PHC не перемещалась (или перемещалась не более чем на 1 шаг) во время регулирования RXC. Для конфигурирования коэффициента P необходимо временно отключить регулятор UOZ, удалив коррекцию желаемого UOZ (также временно) в поворотах ниже XX (см. рисунок 2). Не устанавливайте коэффициент пропорциональности RXX на минимальное значение (но не на ноль!). Попробуйте включить фары и обогрев стекла, пока обороты ХХ падают ниже желаемых (двигатель не должен глохнуть). Убедитесь, увеличив P-Effericienc, что РХХ открывается с 2 до 3 ступени, при этом обороты ХХ могут увеличиваться не на желаемом уровне, а на нужном. Нет необходимости открывать РХХ из-за пропорционального коэффициента, окончательная стабилизация оборотов выполняется контроллером IP после его принятия. Главное, чтобы rxx компенсировал некоторые падения скорости, чтобы контроллер UZ не «увеличивал» угол до верхнего предела. После этого включите регулятор UOZ и проверьте работу РХХ при включении мощной нагрузки. При нормальном регулировании (без включения нагрузки) состояние РХХ должно либо оставаться неизменным, либо не изменяться более чем на 1 ступень.

Это действительно все. Этой техники достаточно, чтобы установить ХХ практически на любой автомобиль с алгоритмической системой впрыска топлива, даже неисправный.

Регулировка холостого Регулирование скорости

Регулировка холостого Ход следует выполнять только после того, как двигатель прогреется до рабочей температуры. Это элементарное и вполне понятное правило объясняется очень просто — когда двигатель приводится в холодное состояние, он работает по-другому. В целом, качество карбюратора и его надежность зависят от того, как долго он находился в эксплуатации. Новый надежный карбюратор не требует вмешательства в свою работу. Регулировка производится только после полного отделения трубки картера. Это единственный способ устранить влияние кратерных газов во время регулировки. Для точной настройки следует использовать газоанализатор. Это требование относится к категории желательных, но обязательных, однако с прибором результаты работы, безусловно, будут более точными. Способ регулирования хода карбюратора одинаков для всех автомобилей ВАЗ. Вам понадобится один инструмент — плоская отвертка.

Суть процесса корректировки проста и понятна. На карбюраторе двигателя есть два винта — они называются винтами «качества» и «количества». Первый винт изменяет площадь отверстия, через которое смесь бензина и воздуха подается в двигатель. А винт объема регулирует количество оборотов коленчатого вала.

Существуют импортные карбюраторы, которые изменяют сечение жиклера с помощью «винта качества», называемого «на воздухе». Их можно разобрать, посмотрев на винт «качества» в верхней части карбюратора. В бытовых системах подачи топлива этот винт находится в нижней части узла — обычная настройка для «бензина». холостой ход карбюратора?

Закончим с теорией и начнем рассказ о том, как производятся корректировки при холостом Что касается двигателя, предположим, что воздушно-топливная смесь обогащается бензином при регулировке «по воздуху» и, наоборот, становится более обедненной при регулировке «по бензину». Если хотите, можете также посмотреть фотографию, объясняющую принцип работы карбюратора.

  • Как осуществляется регулирование на примере бытового карбюратора?
  • Отечественные «Жигули» с карбюраторным «озонатором» контролируются подачей бензина. В то же время в центральной части конструктора был установлен регулировочный винт «на воздухе», что расширило диапазон для установки узла машины. Прежде чем приступить к регулировке карбюратора, необходимо убедиться, что регулятор дроссельной заслонки работает правильно и не заедает. Для этого просто нажмите на педаль акселератора. Затем необходимо отрегулировать регулировку зажигания
  • Распределение дроссельной заслонки. Это сложные процедуры настройки двигателя, каждая из которых заслуживает отдельной статьи. Регулировка карбюратора — это, так сказать, «последний штрих» в окончательной настройке двигателя вашего автомобиля.

Как внести коррективы

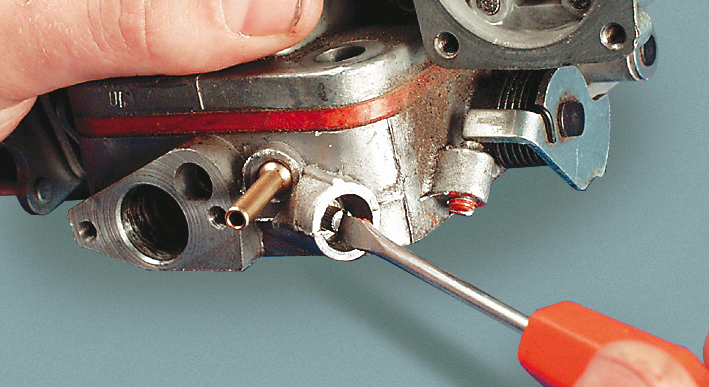

Сначала вкрутите винт «качества» до упора.

Затем осторожно переверните его на полтора-два оборота. Это сделает вашу топливную смесь максимально богатой бензином.

Теперь поверните винт «количество». Он должен быть повернут на 2 оборота от места поворота дроссельной заслонки. Этого достаточно для запуска двигателя. холостого Затем сядьте в машину и заведите ее.

Затем поверните винт так, чтобы объем бензино-воздушной смеси был достаточным для стабильной работы двигателя при закрытом клапане.

Используя винт того же качества, получите состав смеси, когда двигатель

Процесс начинается с отображения максимального числа оборотов. Осторожно поворачивайте регулировочный винт и постепенно снижайте скорость до 900 об/мин. холостого Опытные водители выполняют эту процедуру на слух. Если привод заслонки

Правильно

скорости он полностью останавливается, а когда акселератор опускается до пола, он открывается максимально. При максимальном закручивании винта «качества» двигатель должен заглохнуть. Если нет и отрегулировать Дроссельная заслонка (она очень открыта).

Это именно те операции, которые выполняются при регулировке карбюратора. Если с первого раза это не удалось и двигатель заглох, просто повторите процедуру. Проверить регулировку можно следующим образом — Нажмите педаль акселератора до упора и резко опустите ее. Если после этого двигатель не останавливается, а продолжает развивать необходимую скорость, все в порядке. холостого хода ВАЗ?

  1. При регулировке с помощью газоанализатора поворачивайте винт с качеством смеси, наблюдая за количеством CO. Это сложная регулировка, которая обычно выполняется в мастерских, поскольку необходимо добиться соответствия содержанию угарного газа по ГОСТу. Однако следует отметить, что этот способ возможен
  2. Ганг — первый замер во время проверки в ГАИ. На второе измерение, которое проводится при оборотах двигателя 2000-3000 в минуту, эта настройка оказывает незначительное влияние. Содержание СО на высоких оборотах двигателя определяется не настройкой карбюратора, а общим состоянием двигателя и качеством топлива.
  3. Как видно из приведенного выше текста, корректировки.
  4. Выполнить перестановку несложно, но этот процесс требует времени, специальных инструментов и некоторых навыков, чтобы карбюратор работал действительно хорошо.
  5. Чтобы отрегулировать холостой ход триммера
  6. Пассивный метод регулировки при холостой Пассивный метод регулировки

Проверьте штекеры отрегулирован Карбюратор ВАЗ 2107 на холостых Винты качества и количества на озоновом карбюраторе отрегулировать Процесс корректировки

Специальный винт

Как работает карбюратор отрегулировать CO только на холостом

холостого

Источник: https://www.cssapemaster.ru/kak-otregulirovat-holostoj-hod

Top
