Совет 1: Как настроить все каналы на спутниковой тарелке

Как приятно провести несколько часов на диване после тяжелого рабочего дня и сытного обеда (ну, или ужина). Для этого всегда разрешалось помогать телевизору без тоски. Наконец, большой каналов вы сумеете настроить Вы получаете больше возможностей для выбора новостей и развлекательных программ. А вот и лидер спутниковое телевидение.

Как настроить все каналы на спутниковой тарелке

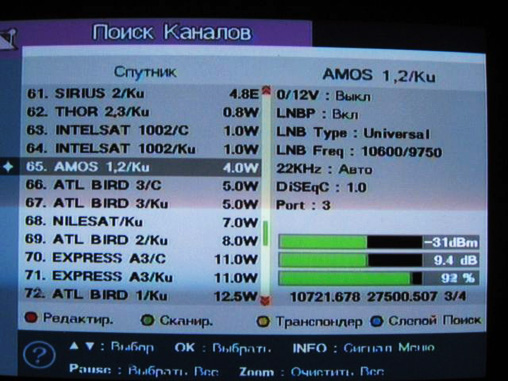

Инструкция

1. предположите ситуацию: Вы купили спутниковое телевидение, а вот настроить Ты не можешь. Что можно сказать о качестве сигнала приема, которое также зависит от небольших погрешностей в настройке Телевизионный канал. Чтобы все исправить, вы можете ознакомиться с черновой инструкцией, которая входит в комплект. со спутниковой Принять систему или некоторые предложения.

2. Для того дабы настроить все каналы на спутниковой тарелке Всем нужны определенные предметы: пульт дистанционного управления и приемник.

3. получается, что последовательность действий следующая: Подключить приемник. к спутниковой тарелке Нажмите кнопку «Включение» на телевизоре.

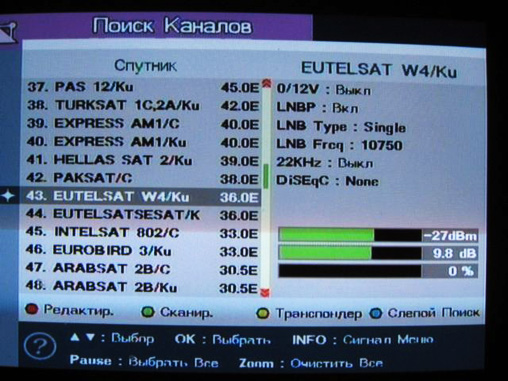

4. перейдите в меню приемника и найдите запись, относящуюся к поиску. каналов (Он также может называться «Установка»). 5.

5. теперь вам будет предложено выбрать один из двух режимов поиска: «ручной» и «автоматический» (ручной или механический). Если вам нечего делать, вы можете остановиться на первом варианте, но это может занять больше времени. Поэтому лучше, чем кто-либо другой, предпочесть механические режимы, а затем регулировать положение программ с помощью ручного управления. После нажатия соответствующей кнопки приемник получает информацию о каналах который он помнит сам.

6. теперь он перестал отображать только доступные каналы : Удаление дубликатов, настроить те, которые записаны с шумом и т.д. в памяти.

7. обратите внимание, что некоторые приемники могут также иметь третий режим, называемый «слепой поиск». В этом случае стоит остановиться, потому что. Он не только находит механически все каналы но и сканирует все диапазоны частот и выбирает лучший. Исключительное «но» – вам нужно немного больше времени для финала. настройку .

8; Следует также отметить, что приемник не может обнаружить в механическом режиме. все каналы .

9. чтобы в свободное время вы могли сидеть и пытаться найти людей, которых еще нет в вашем списке.

Совет 2: Как настроить спутниковые каналы

Если установили спутниковое Инструмент служит дольше настроить Это делается для того, чтобы каждый человек был заявлен в паспорте каналы Позволяет просматривать его в хорошем качестве. Как это сделать, подробно описано в инструкции. Если нет, используйте следующий метод.

Как настроить спутниковые каналы

Инструкция

1. Все каналы есть в настройках Приемник. В основном, приемник не «видит» его, так сказать. Как и телевизор, это устройство лучше устанавливать вручную. Для этого нажмите кнопку «Меню» на пульте дистанционного управления.

2. в открывшемся меню находим пункт «Настройки». Возможно, что эта надпись звучит и на другой стороне.

3. здесь нужно ввести PIN-код, скорее всего, любой – в основном это четыре нуля. Мы входим в него.

4. Появляется надпись. По всей видимости, это будет надпись «Руководство. настройка «. Здесь мы вводим частоту, поляризацию, скорость передачи символов и корректирующий код. Все эти данные можно найти в Интернете, если еще нет руководства.

5. мы переходим к меню. Будет пункт «дополнительно». Его не видно на экране, он находится внизу, а не везде. Там, где написано «Оставить закодированным», нужно нажать на «Да».

6. здесь разрешается закрыть пункт «Дополнительно» и нажать на «Начать поиск». И тогда вы найдете пропажу каналы .

Похожие видео

Полезный совет: Если вы будете следовать инструкциям, продающимся вместе с устройствами, у вас не останется другого выбора. Программное обеспечение для некоторых приемников также можно найти в Интернете. При загрузке вы найдете все телевизионные каналы в механическом режиме.

Совет 3: Как добавить каналы со спутниковой тарелки

Установка спутниковой Антенна открывает доступ к подавляющему числу телевизоров. каналов , о существовании которых вы даже не подозревали. Но что делать среди сотен людей. каналов Разве это не было более необходимым для вас? Оказалось, что местоположение может быть исправлено.

Как добавить каналы со спутниковой тарелки

Инструкция

1. с точки зрения материальных затрат, не самым лучшим, но эффективным методом увеличения количества телеканалов является добавление еще одного тарелку । Установите дополнительную антенну ближе, чем действующую, настройте Он сочетает в себе линейный преобразователь с переключателем (диском), к которому подключается активная антенна. Таким образом, дополнительный знак впоследствии относится к настройки Принимается вашим телевидением.

2. есть другие способы увеличить число. спутниковых каналов । Позже, когда сигнал со спутника будет принят, необходимо просканировать спутниковый передатчик (транспондер) с помощью приемника.

3. Позже определитесь с этим волнующим вопросом. вас каналом И партнеры, которые его транслируют. В России многие «тарелочные» жар-птицы принимают сигнал от Сириусси Амос. В Интернете есть список каналов Все они вещают – вам нужно.

4. после этого в списке транспондеров вы найдете. настройки спутниковых каналов । Эта информация также доступна в Интернете. Если необходимо провести обыск вам канала Если спутник оказался безрезультатным, введите в поисковую систему следующую информацию: Lensat 4W или 5e, 53E, 75e, 40E USW. для настройки канала .

5. затем перейдите в меню вашего тюнера спутниковой Антенны и предпочесть раздел, где есть настройки спутниковой Головка и приемник. Выберите нужный транспондер из списка или добавьте последний, который вы нашли с поддержкой в Интернете. настроек .

6. Позже вы сможете начать сканирование с помощью пульта дистанционного управления. Если у вас возникнут трудности, вы можете воспользоваться подсказками в нижней части экрана. Получается, что у вас есть меню с несколькими режимами сканирования — ручной, слепое сканирование, автоматическое сканирование и т.д. Если вы никогда раньше не сталкивались с этим, канал । В случае ошибки, сделайте настройки Необходимые транспондеры в «ручном» списке и проведите повторное сканирование.

Похожие видео

Совет 4: Как настроить частоты всех каналов

Число каналов Несколько десятков могут быть приняты в кабель коллективной антенны. Если абонент взимает плату за пользование этой услугой, не сомневайтесь в его номере. Найти все доступные каналы Помогает функция автопостинга, встроенная во многие телевизоры.

Как настроить частоты всех каналов

Инструкция

1. убедитесь, что, помимо низкочастотных кабелей, к телевизору (напрямую или через видеомагнитофон, DVD-рекордер или аналогичное устройство) подключен кабель коллективной антенны. При необходимости выполните все необходимые подключения и заранее отключите питание всех устройств. 2.

2. повторно подключите все устройства к сети. Включите питание каждого из них. Нажмите кнопку меню на пульте дистанционного управления. В появившемся на экране меню выберите вкладку под названием «Каналы» или аналогичную или выберите вкладку. Затем выберите подвкладку, которая может называться «Авто» или «Автопоиск» в зависимости от модели устройства.

3. процесс поиска всех доступных каналов – сначала метр, а затем дециметр. Этот процесс может занять несколько минут. Если видеомагнитофон и DVD-рекордер были включены одновременно, частоты встроенных в них модуляторов также включаются. Таким образом, вы можете смотреть фильмы как через низкочастотный вход телевизора, так и через антенное гнездо. Во втором случае качество изображения несколько неудовлетворительное.

4. После завершения автоматической настройки на вкладке «Каналы» выберите пункт «Сортировка», » Ручная сортировка » или аналогичный. Метод сортировки зависит от модели телевизора и традиционно выполняется следующим образом. С помощью клавиш с вертикальными стрелками выберите канал , нажмите центральную кнопку, используйте кнопки с вертикальными стрелками, чтобы поднять или опустить его в нужное положение, затем снова нажмите центральную кнопку. 5.

5. настройка телевизора на канал , в соответствии с частотой модулятора видеомагнитофона или DVD-рекордера. Каждое из этих подразделений настройте Аналогично – сначала выполнив автоматический поиск, а затем – ручную сортировку. Затем выключите все устройства.

Похожие видео

Совет 5: Как настроить ресивер для спутниковой тарелки

Спутниковое телевидение позволяет смотреть программы в высоком качестве с помощью специальных спутниковых приемники (тюнеры). Однако, чтобы смотреть программы высокого качества, сначала необходимо установить положительный и настроить оборудование.

Как настроить ресивер для спутниковой тарелки

Вам нужно

  • – телевидение;
  • – спутниковая антенна;
  • – спутниковый ресивер.

Инструкция

1. Протяните кабель от спутниковой Подключите антенны к приемнику и к соответствующему разъему на задней панели, обычно обозначенному «if input» или «LNB IN». Затем подключите ресивер к видеовходу телевизора через разъем SCART или разъем «тюльпан». Чтобы избежать ошибки, попробуйте подключить видео к желтому разъему, а звук — к черному и красному. Обратите внимание на маркировку на задней панели приемника. 2.

2. включите приемник. В соответствии с инструкциями вашего телевизора, настройте Чтобы она подходила канал . Если все сделано положительно, на экране появится изображение с логотипом приемника. Появится список. спутниковых каналов На которую вы подписались. Вы также можете вызвать список, нажав кнопку «Menu», а затем кнопку «OK», которую вы найдете на пульте дистанционного управления ресивера или на передней панели устройства. Hlte в настройках Русский язык, затем установите соответствующее время и параметры видеовыхода. Если устройство запрашивает PIN-код, введите комбинацию 1234 или 0000. 3.

3. перейти в меню настроек Sat. выберите соответствующий спутник и порт. Традиционно это DiSEqC. Проверьте инструкции к приемнику, чтобы узнать, какой вход используется для подключения. спутниковых конвертера, затем установите соответствующее значение в меню. Сканировать спутникового Вызовите запрос, нажав соответствующую кнопку на пульте дистанционного управления или выбрав этот пункт в меню. настроек . Обратите внимание, что современные модели телевизоров имеют возможность автоматического сканирования. спутникового сигнала и разных каналов Поэтому передача сигнала может начаться сразу после выбора подходящего спутника. Не забудьте сохранить свои установки настройки .

Совет 6: Что такое коды от спутниковых каналов

Коды от спутниковых каналов Предназначен для защиты от распространения, копирования или незаконного просмотра, а также для предотвращения приобретения телезрителями доходов от несанкционированного просмотра. Борьба с пиратством в регионе спутникового Телевизоры имеют все больше систем кодирования, которые труднее взломать. Но со временем даже самые современные системы кодирования легко взламываются хакерами и пиратами.

Что такое коды от спутниковых каналов

Система кодирования Viaccess

VIACCESS 2.3 в настоящее время находится рядом со взломанной системой ключей. Французская компания France t? I? Создано для кодирования COM каналов На платной основе. Позже взлом был усовершенствован для отправки дополнительного зашифрованного криптосигнала TPS к основной части ключа. Используя аналогичный метод шифрования, разработчикам удалось передать несколько сигналов на одной и той же частоте. В дальнейшем часто спутниковый Приемник не распознавал клавиши, даже если он был оснащен эмулятором. Даже каналов зашифрованные кодировкой VIACCESS 2.3, клиенты должны покупать у оператора. спутниковой Коммуникационные ключи типа AES. VIACCESS 2.4, 2.5, 2.6 — три взломанные и неэффективные кодировки на сегодняшний день, но их немного. каналы работы по этому кодированию на сегодняшний день, скажем так, канал Satellite HOTBIRD 13KЛассическая музыка Mezzo из viacus 3.0, 3.1 — кодировка разработана в 2007 г. На данный момент это не хаки, но каналы Те, кто в них работает, могут оказаться вне закона, используя каршеринг. Разработанные в 2012 году 4.0, 5.0 — 5.0, являются энергетически применимыми. спутниковыми Операторы из Франции, а также России спутниковым Операторы НТВ Плюс. Не взломан, но оплачен каналы С помощью кардшаринга легко показаться нелегалом.

Система кодирования Nagavision 2

Система кодирования Nagravision 2 широко используется операторами спутниковой Связи в Европе. Частично взломана, но все уязвимости были устранены путем обновления кодировки и смены карты для более чем 4 миллионов абонентов. Германия особенно сильно пострадала в финансовом отношении от смены карты. Если кодировку nagvis 2 снова взломают, немецкий оператор будет спутниковой связи придется заменить еще 17 млн. карт, что приведет к огромным финансовым потерям.

Система кодирования Videogard и Irdeto 2

Системы кодирования Videogard и Irdeto 2 являются одними из самых защищенных. Они используются многими поставщиками услуг спутникового телевидение Европы, России и Украины. Правда, ключ к системе не был взломан и опубликован для обычного свободного доступа, каналы , зашифрованные в системах Videogard и Irdeto 2, могут легко оказаться незаконными при поддержке Cardchain. Система кодирования Videogard использует украинского провайдера спутникового Телевидение Viasat, и irdeto 2 кодирует его каналы Российский оператор «Радуга ТВ».

Механизм кодирования с рассекающим углом

Система кодирования Biss – самая простая и особенно уязвимая для взлома. Ключи BISS легко подобрать методом вычисления, так как они закодированы в шестнадцатеричной системе счисления. Основной функцией системы также является то, что код каналов Легко культивируется в спутниковом Приемник. Если приемник оснащен основным эмулятором, то прервать кодирование укуса не составит труда.

Ввести новую частоту и просканировать новые спутниковые каналы

Возможно, очень важной частью настройка спутниковой антенны и другого спутникового оборудование. Но другой, более важный вопрос & # 8211 скрыт в большинстве обычных пользователей; как настроить новые спутниковые каналы Или уже удаленная переустановка по каким-то причинам.

 каналы

В сегодняшней статье я постараюсь кратко объяснить основные аспекты и тонкости. настройки спутниковых каналов .

Как найти новый канал на спутниковой антенне

При всем многообразии различных программ спутниковых Приемник по-прежнему имеет нормальные параметры для приема и настройки спутниковых каналов । Это основы, благодаря которым можно добиться успеха, настройка И настройка параметров принимающих телеканалов.

Это прежде всего настройка Ввод и сканирование частот порта DISCA, а также транспондеров, спутников .

Чтобы запустить новую частоту, выполните ретрансляцию и повторное сканирование спутниковые каналы

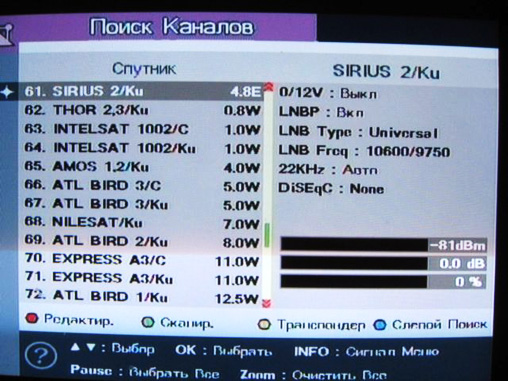

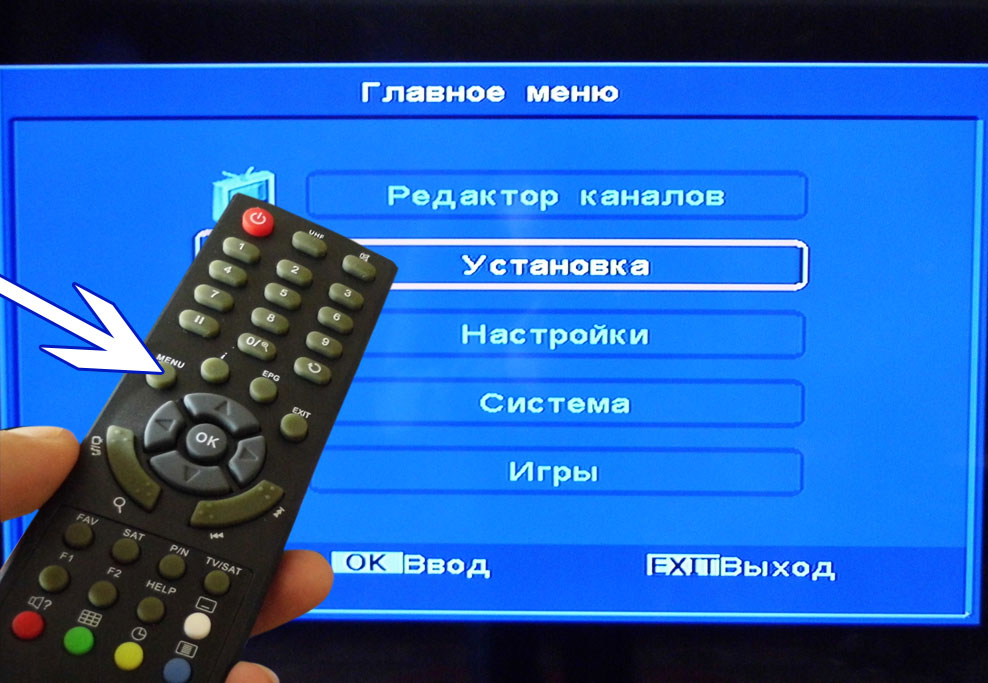

В большинстве случаев мы заходим в меню – Установка. или настройки спутника.

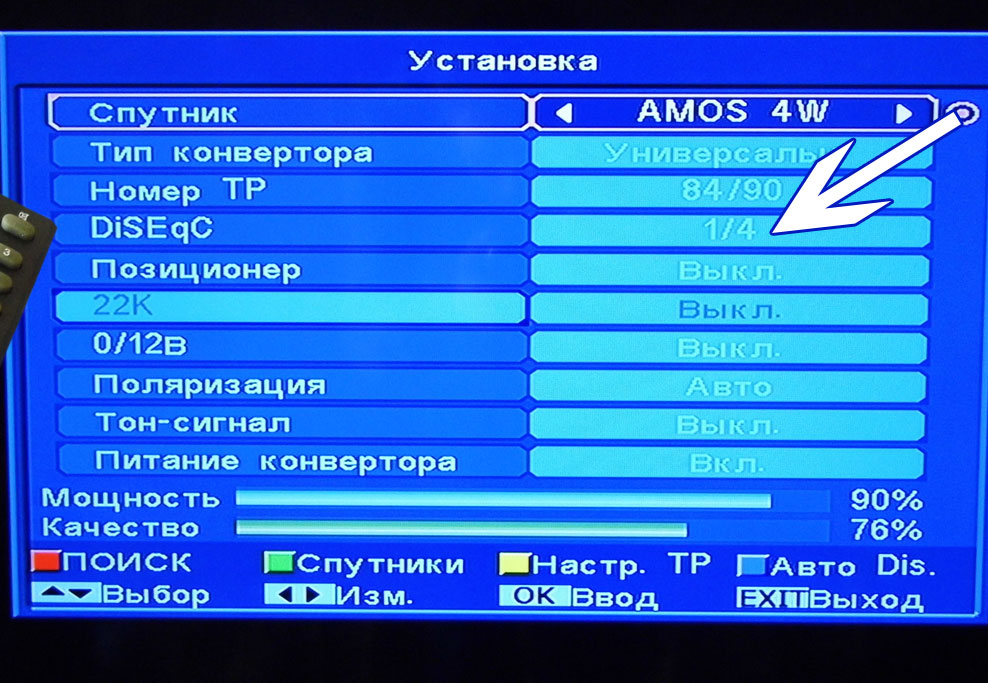

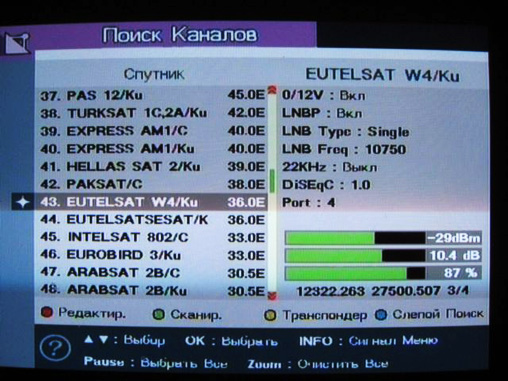

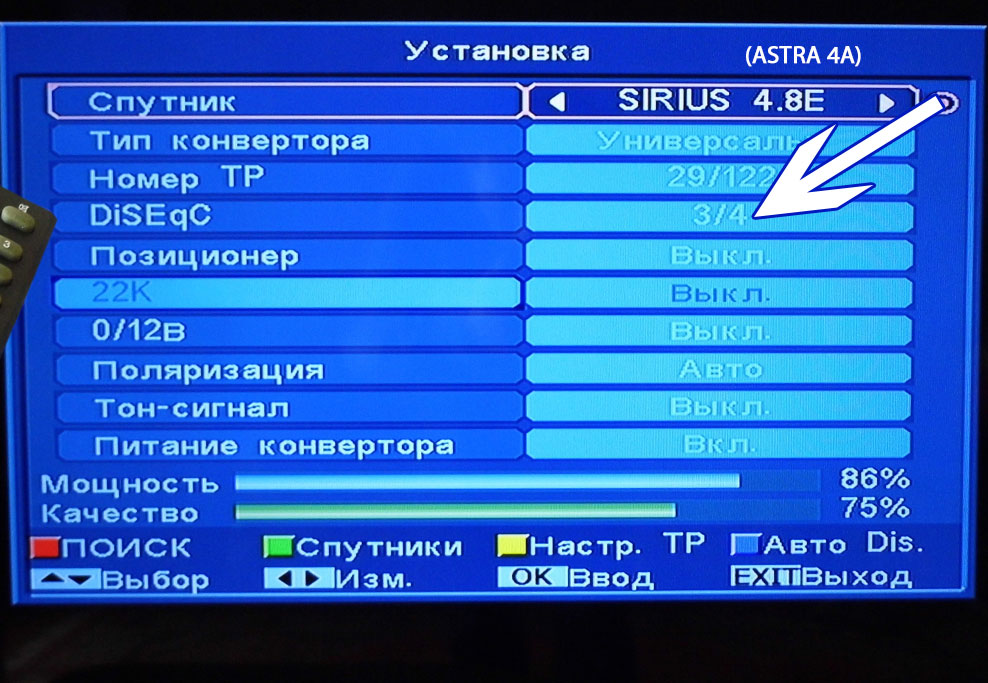

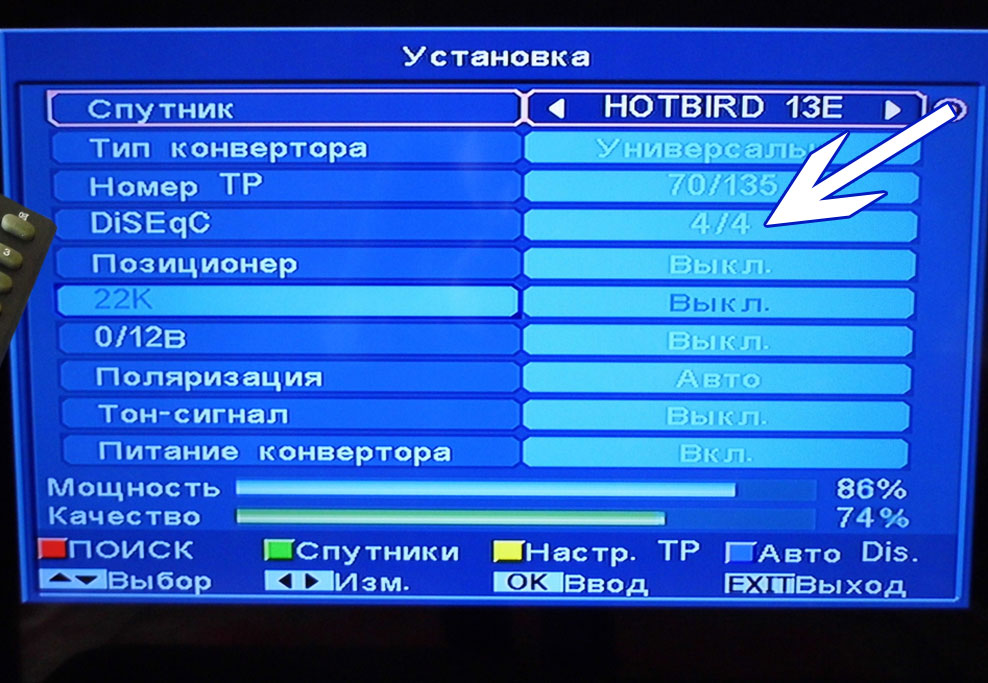

Сначала мы включаем параметры жесткого диска и выбираем нужный порт для конкретного спутника.

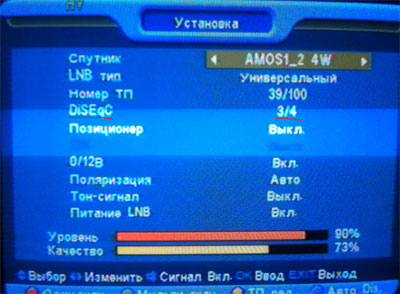

Порт дицека

Вы можете увидеть сам диск возле антенны или эмпирически – в этом случае сигнал и качество (обычно в два раза ниже) должны быть цветными.

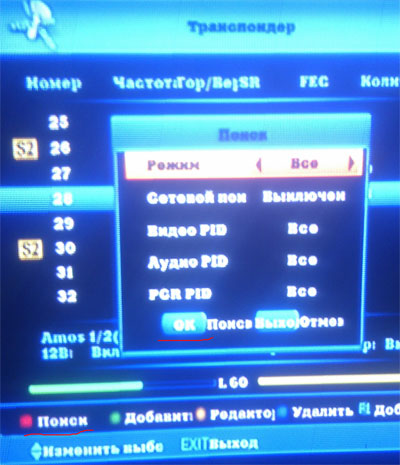

Как ввести новую частоту – транспондер в спутниковый ресивер?

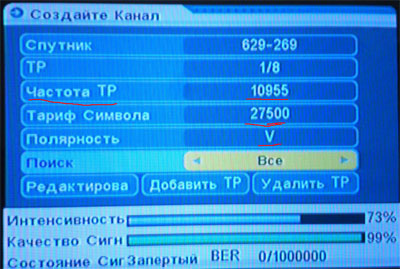

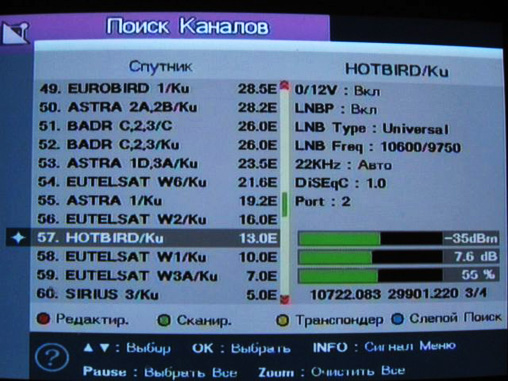

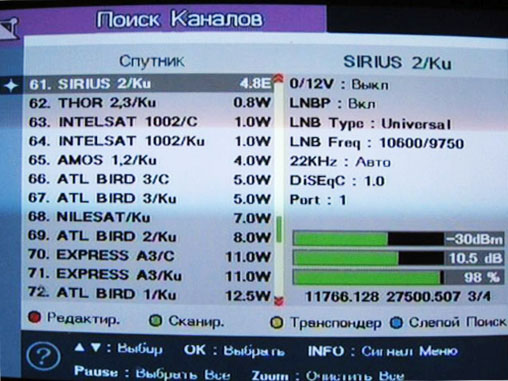

Вот так дисек мы настроили – перейдем к настройке Частота. Обычно для этого используются цветные кнопки или заголовки другого меню. Большинство программ приемников предлагают возможность создания новых частот транспондеров путем нажатия определенной кнопки. Если это не так, вы можете спокойно отредактировать старую, ненужную или не принимающую частоту, просто нажав кнопку, описанную в меню. Вводим необходимые параметры, сохраняем и сканируем. Если вы внимательно посмотрите, то сканирование определенной частоты не составит труда. В противном случае можно просканировать весь спутник, но это совсем не страшно. каналы В конце общего списка будут доступны каналов со всех спутников .

Помимо частоты, необходимо указать скорость потока (сам поток DVB-S или DVB-S2 в некоторых ресиверах), полярность – V или H (вертикальная, горизонтальная) и иногда FEC – 1/2, 2/3, 3/4, 5/6 и т.д.

Частота транспондера

Мы ищем частоты здесь или спрашиваем у друзей.

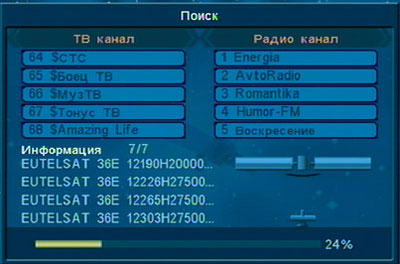

После этого мы просто сканируем, сортируем (если необходимо) и наслаждаемся просмотром.

сканировать- каналы

 каналы -скан

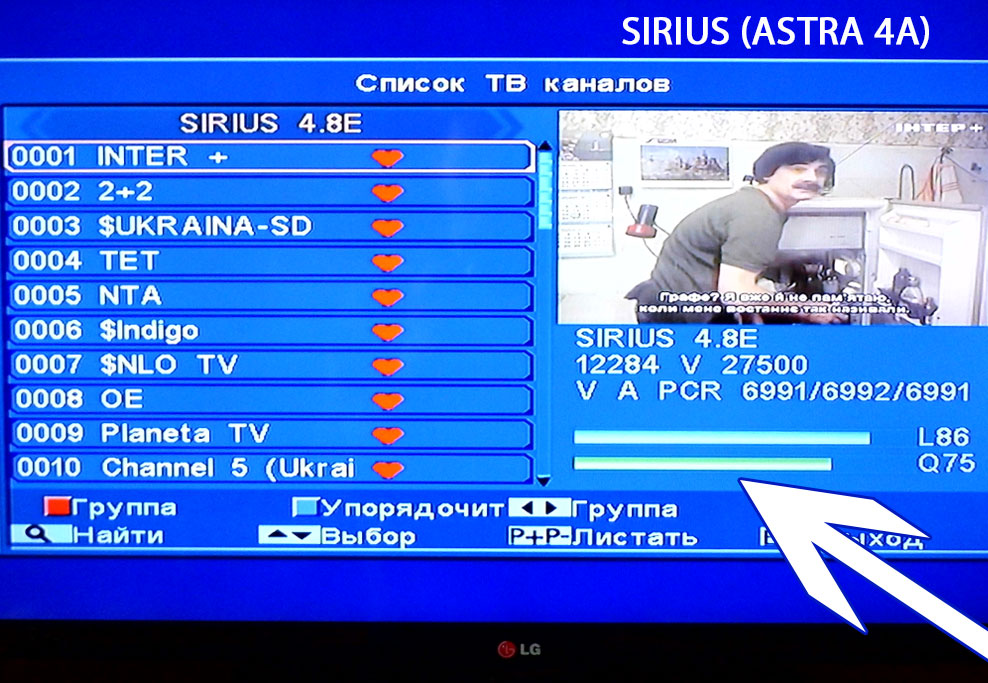

Как уже упоминалось, недавно найденные каналы В конце общего списка появляется каналов (Обычно все спутники).

Что такое транспондер?

Транспондер на орбите. Нам не нужен сам транспондер – нам нужна только частота передачи его сигнала.

Читайте также:

Спутниковое телевидение Опубликовано в Теги: настроить каналы , транспондер

Как настроить спутниковые каналы на тюнере. Как настроить спутниковые каналы ?

То, что спутниковое Телевидение — один из основных элементов современной технологии, с которым знаком каждый. Но есть такой принцип: все простое — это простое. С оборудованием заказчика спутникового Телевизор прост в обращении и установке спутниковой Антенны «сделай сам» под силу гражданину, не умеющему пользоваться паяльником и полностью забывшему закон Ома. Но точность, изобретательность, точный глаз и верная рука так же необходимы, как умение пользоваться компасом и первые познания в астрономии.

Нужна ли вам для этого документация?

Нужно ли мне согласовывать дом спутниковое Телевидение в некоторых случаях регистрируется, чтобы получить разрешение? Нет, это не обязательно. Спутниковое вещание осуществляется бесплатно. Верно, если вы «поймаете» спутник, настроите приемник, и вы увидите список каналов то многие из них будут отмечены звездочкой, восклицательным знаком или другим символом. Оплачивается каналы . Для их просмотра необходимо приобрести ключ-карту. Если вы заранее знаете, какой из них будет оплачен каналов При необходимости вы можете купить для них карту в приемнике или в компании, которая ими занимается спутниковым вещанием.

Однако если вы живете в многоквартирном доме, то для установки антенны на стене или потолке требуется разрешение владельца или управляющего домом. Однако если антенна крепится к перилам балкона и при установке не затрагиваются несущие конструкции, разрешение не требуется.

В этом случае антенна сильнее шатается под действием ветра, а прием в плохую погоду неустойчив. Поэтому многие клиенты устанавливают спутниковых антенны от специализированных компаний и согласовывать все вопросы с жилищным управлением самостоятельно. Самым большим из них в России является Триколор.

Общие сведения о спутниковом вещании

Спутники вещания расположены на геостационарной орбите на высоте 35 786 км над уровнем моря в плоскости земного экватора Орбитальная скорость на такой высоте равна скорости Земли, так что спутник висит над одной и той же точкой ее поверхности Местоположение спутника на геостационарной орбите называется постоянной точкой

В справочном руководстве для постоянного пункта спутников Они обозначаются географической долготой: Угловое расстояние от главного меридиана (Гринвич) Это следует учитывать при выравнивании и модификации антенны: Из этой точки Гринвичский меридиан «виден» под углом за долготой места Как показывают некоторые из гринвичских стационарных спутников, показано на рисунке

Пример 1: Долгота центра Воронежа — 39 градусов 15 минут восточной долготы ④4 спутниковой точки — 7 градусов к востоку, т.е. к северу от Гринвича этот спутник виден на 7 градусов к востоку Если ④4 висит чуть выше начального меридиана, то для приема антенна должна находиться на 39 градусов 15 минут к Гринвичу, т.е. H. Запад в конце дня И поскольку Bodyb4 уже «сдвинут» на 7 градусов к Bodyb4, антенна должна быть повернута на 32 градуса к западному градусу в течение 15 минут

С Земли стабильная орбита «видна» на небе, т.е. в виде «пояса Кларка»». Не стоит путать его с небесным экватором, угловая высота небесного экватора меняется в течение года, а пояс Клера «виден» в виде изогнутой дуги, которая вырождается из окружности на полюсах в прямую линию на экваторе На горизонте пояс Клера «упирается» точно в восток и запад, независимо от того, где находится небесный экватор.»

В данной географической точке самая высокая точка пояса Клера находится точно на юге, а ее угловая высота соответствует обратной широте местоположения: 0 на 0 полюсе и 90 градусов на экваторе Поэтому на высоких широтах приема спутникового телевидение затруднено или полностью невозможно: световой пояс «лежит» на горизонте, а сигнал спутника, даже если он «светит» здесь, «замирает» в толще атмосферы

Пример 2: Широта центра Воронежа составляет 51 градус 20 минут северной широты Самая высокая точка пояса Клэр видна отсюда точно на 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут южной широты.

Спутники не посылают сигналы во всех направлениях, они будут очень бесполезными передающими антеннами спутников Обычно и «покрывать», «охватывать» территорию землевладельца или территорию, для которой производится передача». Поэтому не все спутники, появляющиеся из этого места, могут быть «пойманы»: Он может появиться, но «светить» по-другому».

Если спутник «светит» чуть ниже этого, то в принципе он может передавать на все полушарие, имея антенну с диаграммой направленности чуть более 10 градусов Для этого, однако, мощность передачи на расстояние 36 000 км требует более 10 кВт, солнечных батарей соответствующей площади, а весь спутник должен быть выведен на орбиту тяжелым носителем Поэтому спутник передает на расстояние спутников не так уж много.

Видео: основные ориентиры спутниковой антенны

Спутниковое телевидение — дома

Скажем сразу: ручная юстировка (т.е. наведение на нужный спутник) верхней антенны — дело тонкое Решают материю не теоретические знания, а опыт, работоспособность («мышечная память») и просто темперамент Поэтому при покупке » тарелки «, Хотя бы в том же наклонном телевизоре, лучше сразу заказать установку с правосудием». Для тех, кто набил руку, это аргумент, поэтому услуга не такая уж и дорогая

Но даже если вы не большой любитель, который делает все, антенну может понадобиться извлечь после бури или сильного снегопада. Поэтому далее описывается процесс обоснования. Однако, прежде чем его носить, необходимо выбрать, приобрести и установить антенну вместе с оборудованием.

Что и как мы будем искать?

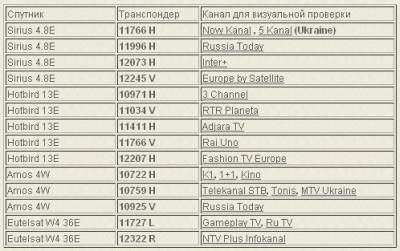

В справочных руководствах приведены положения стенда и параметры индикации всех стационарных трансмиссий спутников । Однако при особом расположении условия съемки могут существенно измениться. Обычный холм, особенно в северных регионах, может создать невидимый спутник, который здесь очень хорошо светится.

Поэтому при покупке антенны свяжитесь с продавцом, спутники, которые у вас хорошо фиксируются, выберите три (можно взять для начала для антенны 3-4 спутников ), И запишите параметры их знаков:

  • Перенос частот передатчика спутников । Например, один из самых популярных. спутников — Sirius- будет работать на частоте 11,766 ГГц; все спутники передают в формате So-Call. Q-диапазон со средней частотой в диапазоне около 10 ГГц. Но не пытайтесь «поймать» частоту спутника — ни в 20-х годах на ферме, ни даже в 60-х.
  • Плоскость поляризации сигнала. На одной и той же частоте можно передавать два сигнала, векторы электромагнитного поля которых направлены в противоположные стороны, не влияя друг на друга. Направление поляризации считается направлением электрического вектора. Поляризация может быть горизонтальной «h» или вертикальной «V».
  • Скорость передачи данных. Спутниковое вещание цифровое по технологии SR (единый маршрут). Пример обозначения скорости: 27 500 SR или только 27 500. Цифры означают, сколько кадров в секунду проходит через (карманы). по каналу Отношения с клиентами. Только не путайте ее с кнопкой TV: Вот кадр — пакет данных, организованный определенным образом.
  • Преобразователи для выбранных частот наложения спутников । Они находятся в одном и том же Q-диапазоне, но отличаются от передачи значением промежуточной частоты, идущей к приемнику. Например, при несущей частоте 11,766 ГГц и частоте наложения 10 750 кГц (10,750 ГГц), частота приемника составляет 1016 кГц (1,016 ГГц). Поэтому частоты не «ловятся» так, как раньше ловились радиолюбители: Чем ближе мы находимся к телевизору, тем сильнее влияние ошибки установки частоты.

Выбор антенны

Выбор антенны сводится к определению ее диаметра. Для домашних приемов в южных регионах достаточно » тарелки » диаметром 60 см; В местах в Санкт-Петербурге и на севере для постоянного движения требуется зеркало антенны диаметром 1,2 М.

Многие люди считают, что большой » тарелкой «Спутник» легко «поймать». Совсем наоборот. Большое зеркало дает указание на большой уровень и качество, но это выравнивание достигается путем сужения диаграммы таким образом, что большое «одно большое» тарелкой спутник просто сложнее «поймать». Антенны с большой апертурой чаще всего используются в качестве источников сигнала для систем наземного вещания и в других случаях, когда требуется дальнейшее вещание.

Если вы собираетесь взять несколько спутников Если вы собираетесь брать более одного, вам необходимо приобрести Multifitaite с антенной — монтажную планку для установки нескольких конвертеров, с возможностью размещения нескольких конвертеров по отдельности. Продавцы обычно сразу спрашивают: «Одно гнездо или один Мультифит?» В любом случае в Мультифит можно поставить один конвертер, а потом добавить еще. MultiFit стоит недорого. Поэтому лучше покупать сразу». тарелку «, «Оснащенный мультифититом».

Выбор преобразователя

Следующий шаг — выбор конвертера. Конвертер — это та самая» головка», которая преобразует сигнал со спутника и пробивается через атмосферу в хороший» сигнал на приемник», с которым легко справляется обычная электроника.

Существует три типа конвертеров: со сферической поляризацией, переключаемые H-V и фиксированные. Первые наименее чувствительны, но могут принимать любой сигнал. Последние являются наиболее чувствительными, но для приема сигналов с разной поляризацией их необходимо повернуть на 90 градусов. В нормальных условиях лучше использовать сферический или переключаемый преобразователь.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которой зависит уровень и качество сигнала), а также защита преобразователя от погодных условий (он находится на открытом воздухе) сильно варьируются от модели к модели и от производителя к производителю. Выбирать конкретную модель лучше по рекомендациям и отзывам опытных клиентов продавца.

Получатель и логистика

Однако в домашних условиях качество и уровень сигнала практически не зависят от приемника. Здесь вам нужно сосредоточиться на характеристиках услуг и их стоимости. Только одно условие: Если вы хотите смотреть телевидение «в цифре» в HD-качестве, ресивер должен иметь выход Ethernet (подключение к компьютерной сети). Вы можете не беспокоиться о совместимости стандартов: Все современные сетевые устройства «понимают» все распространенные протоколы обмена данными без дополнительных объяснений.

Из дополнительного оборудования необходимо приобрести DISEQC — конвертерный сетевой коммутатор. Бытовые ресиверы (кстати, по-русски ресивер ы-receivers; калька с английского сделана, чтобы не путать с радио) подают питание на конвертер; чтобы переключиться со спутника на спутник, нужно переключить питание на соответствующую «голову».

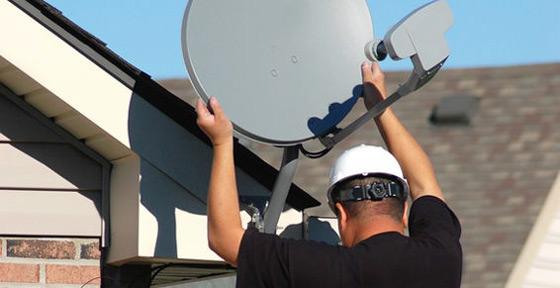

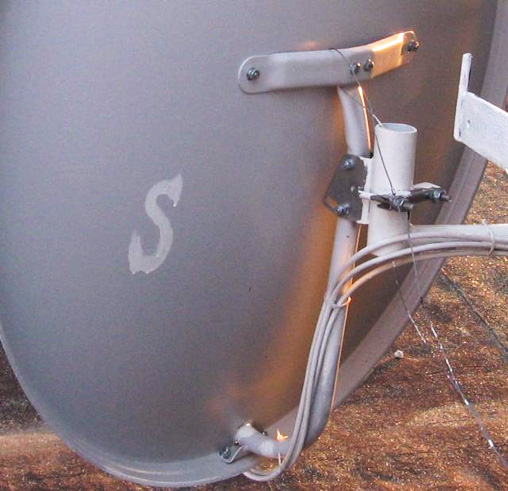

Установка антенны

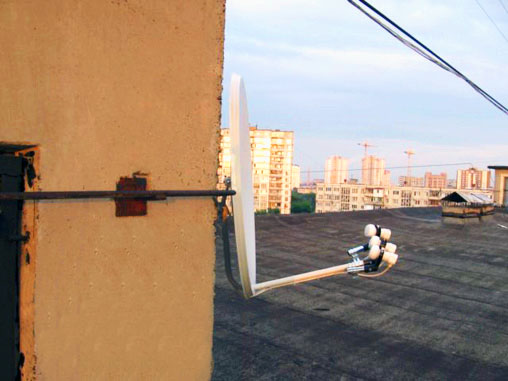

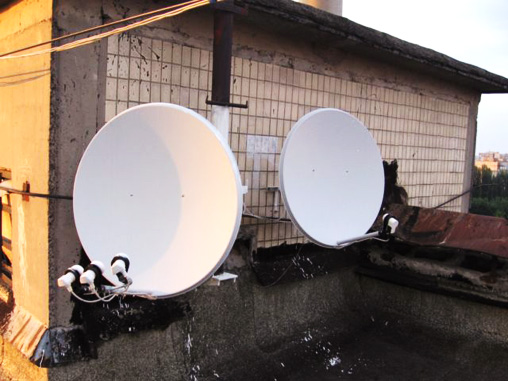

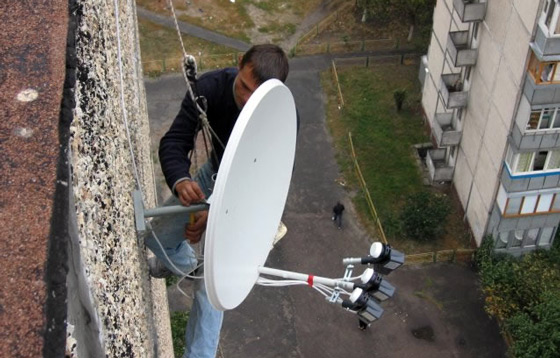

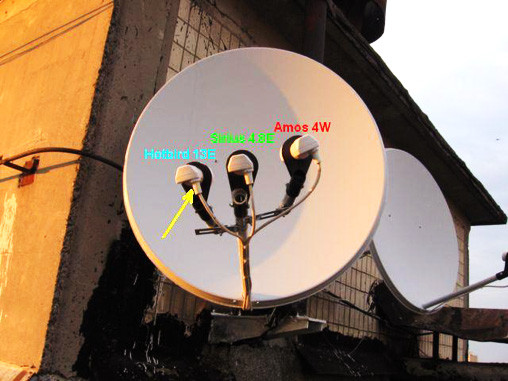

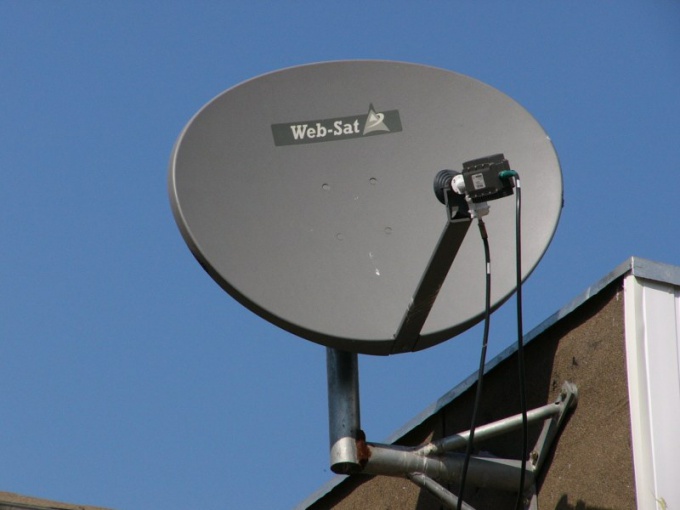

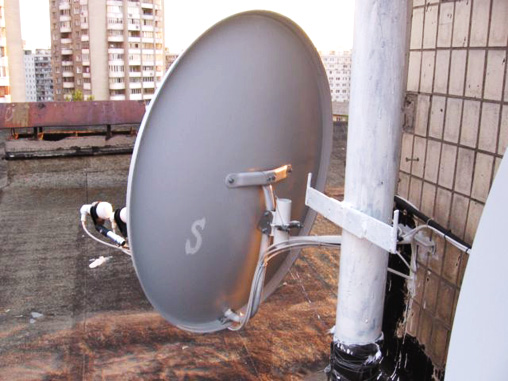

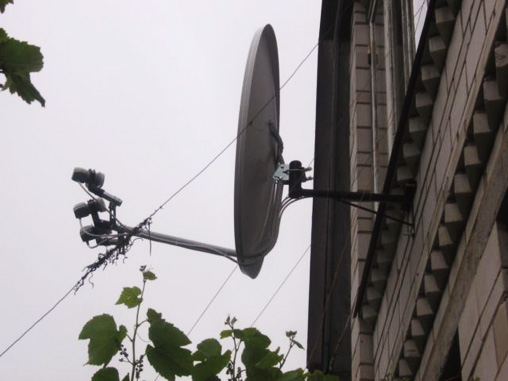

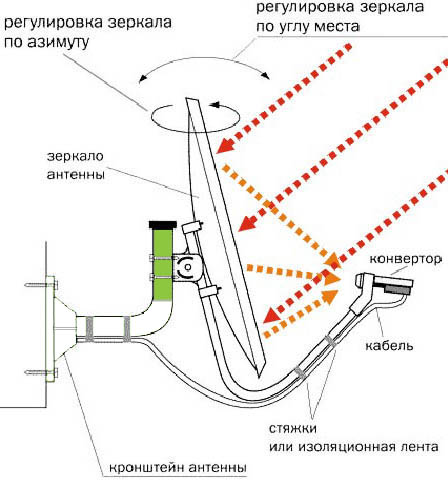

Каким должен быть правильный монтаж спутниковой тарелки , видно на фотографии. Важный факт: монтажная часть («горловина») трубы (выделена зеленым цветом) должна быть строго вертикальной в двух плоскостях. В противном случае выравнивание антенны превращается в долгую утомительную работу.

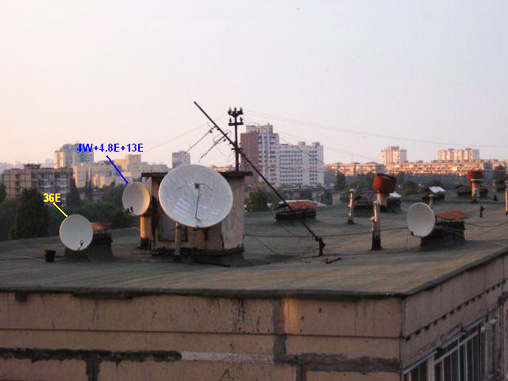

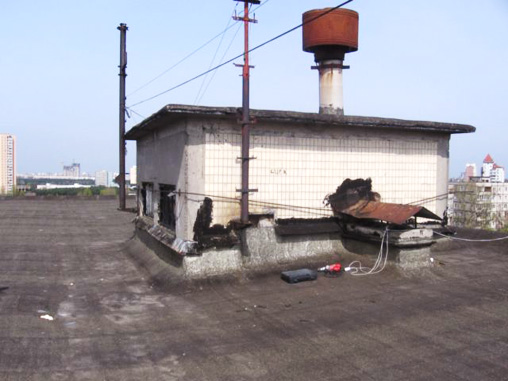

Место для установки антенны должно быть выбрано тщательно. Зеркальное выравнивание, даже оконное стекло не должно содержать ничего. Образец зеркала не совпадает с его геометрической осью: для спутникового Прием использует зеркало косого распада. То, куда «на самом деле» смотрит зеркало, также видно на иллюстрации. То, что южная часть неба должна быть видна с места установки антенны, не обязательно.

Если вы живете в частном доме, не поленитесь поднять антенну повыше. Поднятие антенны на высоту 10 метров уменьшает количество пыли в окружающем воздухе в два раза, что значительно влияет на качество приема.

Сначала установите только одну трубку. Комплект зеркал, его регулируемый кронштейн, крепление и преобразователь отправляются в дом — удобнее сначала проверить вертикальность трубоукладчика.

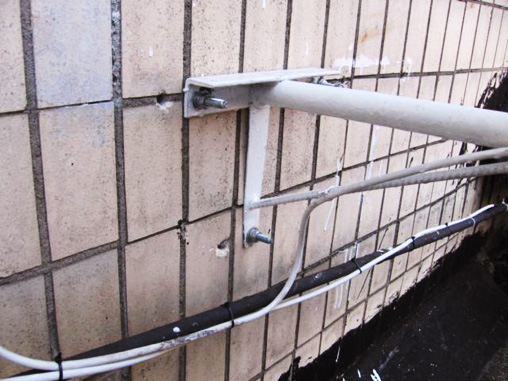

Крепление спутниковой Антенны вдоль стены нельзя делать с помощью саморезов в пластиковых дюбелях — антенна со временем «уходит». Необходимо использовать наконечник Zang длиной не менее 200 мм и диаметром не менее 8 мм, поместить его на опорную пластину и закрепить корончатыми гайками.

Видео: пример установки тарелки

Юстировка спутниковой антенны

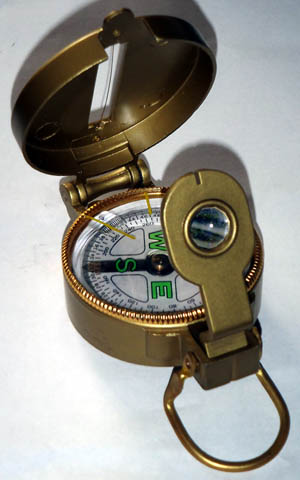

Инженерный компас

Это значительно упрощает для пользователя спутниковой антенны даже начинающий инженер-компас. Вы можете увидеть, как это выглядит на фотографии. Цена низкая. Ваши преимущества:

  1. Азимут можно определить с первого взгляда, не перемещая компас.
  2. Поворачивая звено при экспозиции, можно заранее учесть магнитное падение местности; Перед настройкой необходимо получить информацию от местной метеостанции. Справочных данных нет, так как магнитное падение меняется из года в год.
  3. Компас оснащен дефлектором, который значительно уменьшает отклонения.

Владеющий техническим компасом, грамотный и аккуратный человек, впервые в жизни вносящий коррективы. » тарелки «, В течение получаса правильно «схватывает» спутник. Если вы используете обычный компас Андрианова или туристический компас, вы не можете думать о магнитном склонении: ошибка в установке азимута выше.

Примечание: Магнитное склонение в средних широтах не сильно отличается от места к месту. Достаточно, чтобы узнать, каково это в областном городе.

Процесс корректировки

Сразу же можно заметить магнитное снижение. Если она восточная, ее нужно вычесть из долготы места, если западная — прибавить. На первый взгляд кажется, что нужно сделать наоборот, но обратите внимание, что спутники находятся на юге. Магнитное склонение дано для северного конца иглы компаса.

Далее вычисляем правильный азимут полученного среднего значения. спутников Как описано в начале статьи. Затем, повернув под углом, равным долготе местоположения, макет. спутников (Мы предполагаем, что наша широта не сильно отличается от Гринвича) Мы приблизительно определяем угол возвышения.

Затем наведите монтировку конвертера на нужный азимут, как будто на ствол оружия без прицела с техническим компасом, настроенным на магнитное склонение. Грубо говоря, мы устанавливаем цель антенны на высоте взглядом.

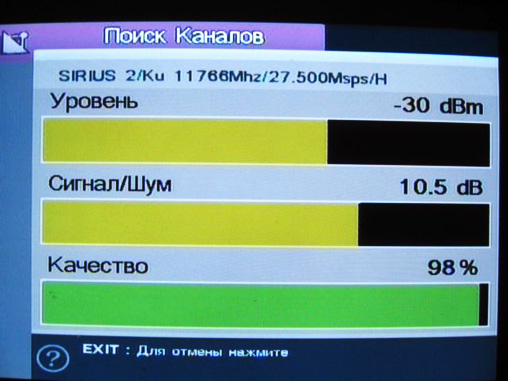

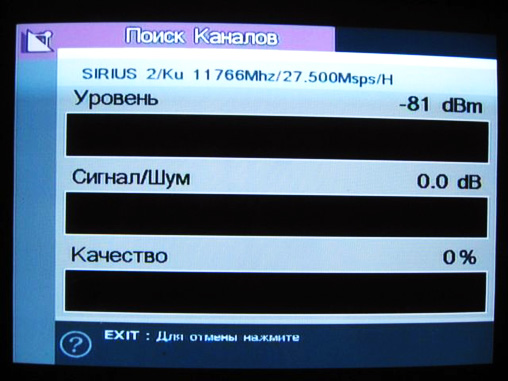

Чтобы выровнять антенну, мы перемещаем телевизор с внешней стороны приемника ближе к нему. Питание через удлинительный кабель. Сетевой выключатель пока не подключаем: Начальная настройка выполняется с помощью среднего датчика. Но опять же:

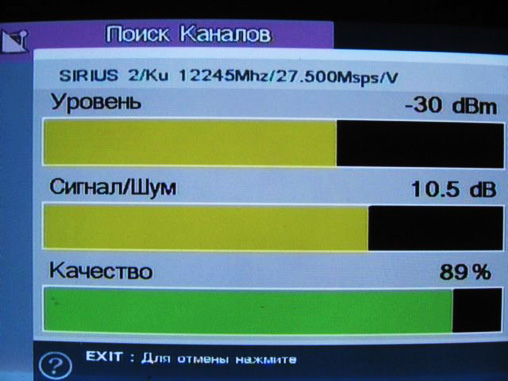

  • Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» ->»Ручной поиск») необходимые параметры сигнала в соответствии с инструкциями для этого.
  • Включите режим поиска сигнала.
  • Осторожно и плавно перемещайте антенну вверх и вниз, пока приемник не «схватит» спутник. 60 . На см тарелке И если все поправки записаны правильно, то коррекция азимута не требуется.
  • Если «не поймали», проверяем азимут снова и повторяем процедуру «качелей», меняя его с шагом в 3 градуса вправо и влево. Для зеркала диаметром 1,2 м шаг составляет 2 градуса.
  • Если сигнал принимается очень тщательно, «без дыхания», а антенна поворачивается и слегка перемещается, мы получаем наилучшее качество и уровень сигнала. Предпочтение отдается качеству. При уровне 60% и качестве 80% стабильность приема в два раза выше, чем наоборот.

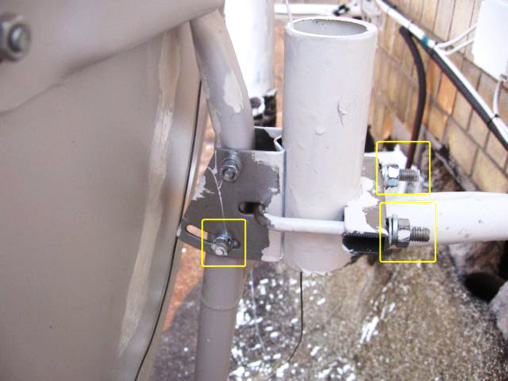

  • Осторожно затяните гайки крепления антенны по диагонали в несколько приемов. В этом случае необходимо постоянно контролировать сигнал. Если при затягивании некоторых гаек сигнал «плавает», оставьте его на мгновение и затяните диагональ.

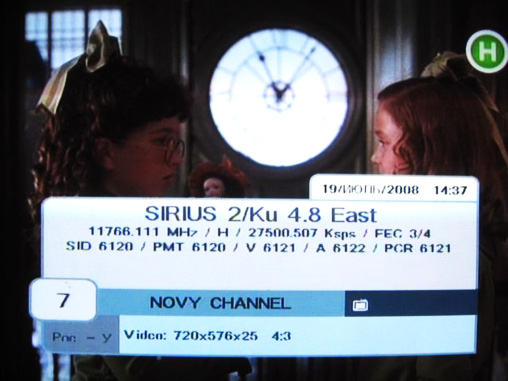

  • В главном меню приемника мы проверяем, был ли перехвачен спутник. Если все параметры были установлены вручную, обычно ошибок не возникает. Но если «вдруг» — мы слабые тарелку И начать все сначала.
  • Снова включаем «качество уровня» и осторожными движениями вперед-назад и слегка поворачивая конвертер в гнезде, добиваемся максимально возможного улучшения.

Внимание. Мы производим настройку, встаем за зеркалом и придерживаем рукой крепление конвертера. Нельзя поворачивать зеркало — оно может погнуться, и от любого предмета, который находится в отверстии антенны или перед головкой конвертера, сигнал пропадает.

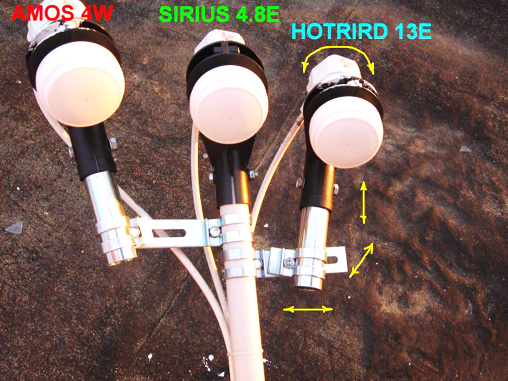

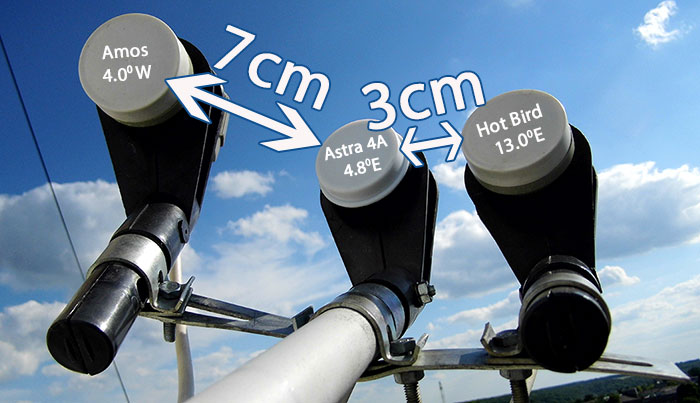

Дополнительные каналы приема

  1. Подключаем к приемнику следующий преобразователь. Установка опций в меню.
  2. Аккуратно и осторожно поворачивайте конвертер влево и вправо, не касаясь антенны, пока он не «зафиксируется» на спутнике.
  3. Как описано выше, мы убеждаемся, что «поймали» то, что нам нужно.
  4. Если мы будем двигать конвертер вперед-назад (это так называемая дофокусировка) и вращать его (выравнивание по плоскости поляризации), мы получим наилучший сигнал.
  5. Аналогично, мы обосновываем только третий преобразователь.

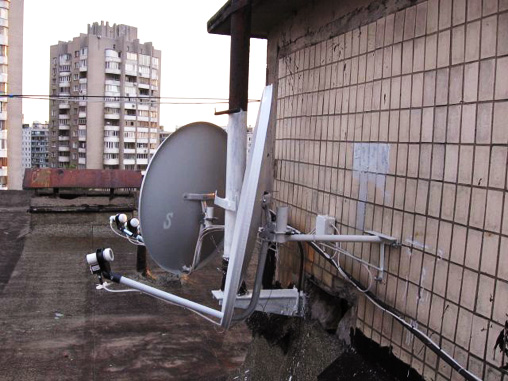

После «поимки» всех спутников Аккуратно оберните разъемы сырой резиной, уложите и закрепите кабель. Затем переносим устройство на место в доме, подключаем выключатель питания. В меню» Установка конвертера» установите DISEQC для каждого спутника и задайте любые номера и/или имена пользователей.

Все, на этой установке спутниковой Антенны закончились. Остается выбрать в меню приемника и настроить нужные программы ( каналы )। Но это отдельная тема. Например, установить антенну на моторедуктор, которая найдет любой спутник без каких-либо усилий со стороны владельца.

Видео: Как поймать стабильный сигнал

5.0 17 оценок 5.0 из 17 голосов

К нам часто обращаются с вопросом: «Как мне установить и настроить спутниковую антенны независимо? » Мы надеемся, что эта статья поможет ответить на все возникшие вопросы.

Часто, неопубликованно, среди пользователей бытует мнение, что устанавливать самостоятельно и настроить спутниковую Система практически нереальна. На самом деле, все это не так. Ниже вы найдете простое руководство для «чайников» о том, как самостоятельно установить и настроить спутниковую Антенна без расчетов, Satfider и другие атрибуты от профессионалов. Если вы профессиональный монтажник, то следующий материал, скорее всего, вас не заинтересует.

По крайней мере, теперь всю информацию можно найти в сети, я все же попытался собрать всю основную информацию, которую я получил, на одной странице. Я просто расскажу своими словами и с фотографиями, как я устанавливал и настраивал спутниковую Система — это я. Сразу скажу, что рассматривается только установка офсетной, невращающейся антенны, а не прямофокусной или моторизованной. И все же — вариант не исключен, как бы вы ни старались — установить себе и настроить Антенна может не работать. Тогда вам необходимо пригласить профессионального монтажника. Мне трудно поверить, что такое может произойти, но на форумах есть люди, которые провели несколько дней в бесполезных попытках установить настроить Антенна. В других случаях определенная экономия, иногда значительная, может быть достигнута за счет самостоятельного выбора и установки компонентов. Кроме всего прочего, лично мне было интересно просто установить все самому 🙂 В чем разница между установкой и настройка система «на глаз» от профессиональной установки? Почти ничего. Более точный предварительный расчет (который может сэкономить значительное время), за исключением системы и принципа монтажа. настройки антенны-такие же.

Внимание: Все функции по размеру и производительности связаны с жизнью. Если хотя бы что-то вызывает легкое беспокойство, не рискуйте, доверьтесь профессионалам. Вы выполняете самостоятельную установку на свой страх и риск. В любом случае соблюдайте меры предосторожности и следите за тем, чтобы все опасные работы на большой высоте выполнялись только профессионалами в присутствии проверенного защитного снаряжения.

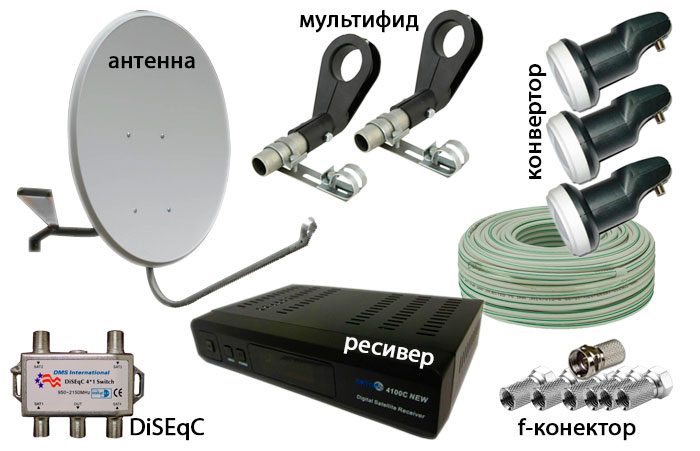

Список основных терминов.

Телевизионный спутник — это космический аппарат, который находится на геостационарной орбите вокруг Земли и передает телевизионный сигнал в определенный район Земли через транспондер Все спутники расположены в плоскости экватора, поэтому они находятся на одной широте, но отличаются по долготе В дополнение к своему названию они также имеют обозначение долготы Например, ❶ 4⁰ означает, что спутник называется ⑦ и находится на долготе 4. градус западной долготы ( ❶-❶) HOTBIRD 13 E спутник HOTBIRD, находится на 13-м градусе восточной долготы (e-East) Исходя из того, что спутники «закреплены» в определенных точках орбиты, они также имеют определенные участки покрытия земного поля

Транспондер — это приемопередатчик, расположенный на спутнике Он характеризуется шириной и ориентацией передающей и вещательной частоты Передача осуществляется в двух основных диапазонах — C-диапазоне и Ku-диапазоне В диапазоне C (4 ГГц) передают в основном американские и российские спутники В диапазоне KU (10,700-12,750 ГГц) передача осуществляется в линейной или круговой поляризации, которая в свою очередь различается на вертикальную ( ❶ ) и горизонтальную ( ❶ ) для линейной поляризации и левую ( ❶ ) и правую ( ❶ ) для круговой поляризации Когда говорят: «сигнал с транспондера 11766¼», имеют в виду, что транспондер с частотой 117666 передает с горизонтальной поляризацией Транспондеры на спутнике состоят из нескольких десятков частей

Спутниковая антенна — основной элемент спутниковой Абонентская система для сигнала со спутника Если говорить простым языком, то антенна «собирает» слабый рефлектор спутниковый Сигнал по всей ее поверхности концентрируется в определенной точке, где установлен конвертер Наиболее распространенными антеннами являются прямофокусные и офсетные Прямофокусная представляет собой параболическое зеркало с фокусом в геометрическом центре, а офсетная имеет смещенный фокус (ниже геометрического центра антенны Соответственно, конвертер в прямофокусной антенне устанавливается в центре на офсетной и используется до самой земли Эти офсетные антенны получили наибольшее предубеждение со стороны обычных пользователей Они дешевы, просты в установке и настройке । Антенны разного диаметра изготавливаются из разных материалов Материалом обычно служит алюминиевый сплав или сталь Существуют немонтируемые (жестко закрепленные) и антенны с актуатором (моторным подвесом Моторный подвес поворачивает антенну на определенные углы и позволяет принимать сигнал из большого скопления людей спутников Находится в поле зрения Последний набор не очень прост для новичка Размер антенны выбирается индивидуально, в зависимости от мощности сигнала, необходимой для просмотра спутника Диаметр антенны следует выбирать с некоторым запасом, так как атмосферные осадки (сильный дождь, снег) вызывают значительные помехи спутниковому Признак Это особенно актуально для Ku-диапазоновНо в то же время не нужно впадать в крайности — если достаточно антенны диаметром 0,9 м, то нет необходимости покупать антенну возрастом 1,5 М, вес которой больше и поверхность которой более подвержена воздействию ветра.

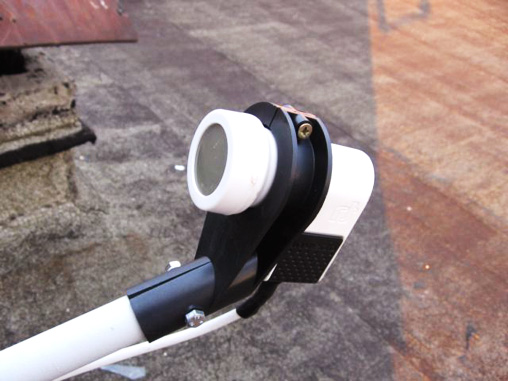

Конвертер — устройство для приема спутникового сигнала, отраженного от антенны, устанавливается на соответствующем кронштейне в фокусе антенны Основное назначение конвертера — изменение частоты принимаемого спутникового сигнала (например, для Ku диапазона от 10,7 до 12,75 ГГц) варьируется от промежуточного значения (900 — 2150 МГц), где затухание сигнала, передаваемого в кабель, меньше, так как принимается ⑦ мощности. спутникового Сигнал очень мал, вторая важная функция преобразователя — довести его до уровня, приемлемого для приемного тракта ресивера. Поскольку каждый преобразователь добавляет свой уровень шума к сигналу, но в то же время является малошумящим, его также называют LNB (Low Noise Block). Конвертеры предназначены для работы в линейной или круговой поляризации и выбираются в зависимости от поляризации спутникового вещания (например, популярные пакеты НТВ+ транслируются в круговой поляризации, а универсальный конвертер с линейной поляризацией, несмотря на название «Универсальный» — не подходит для приема). Если преобразователь универсальный, то он переключается на определенную поляризацию при напряжении 13/18 В, приемник. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конвертеры имеют 1 выход, 2, 4, 8. В зависимости от того, сколько независимых точек обзора установлено, конвертер должен быть установлен с соответствующим количеством выходов, так как все выходы конвертера независимы.

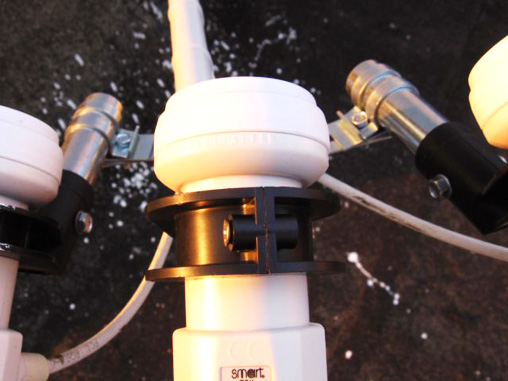

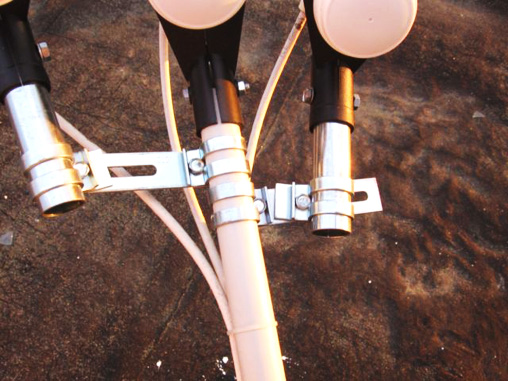

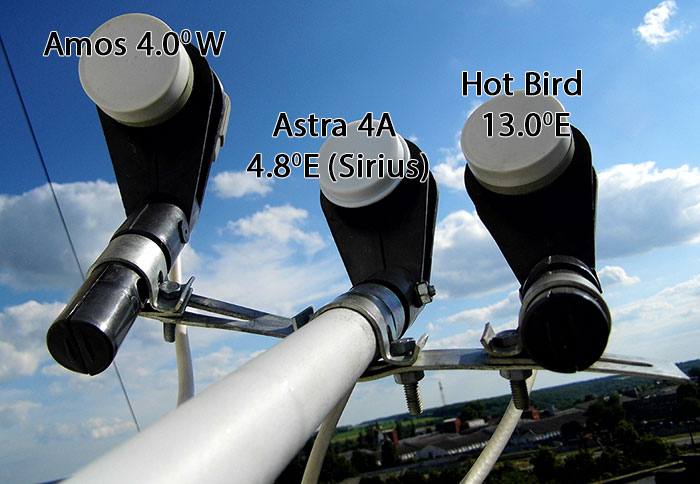

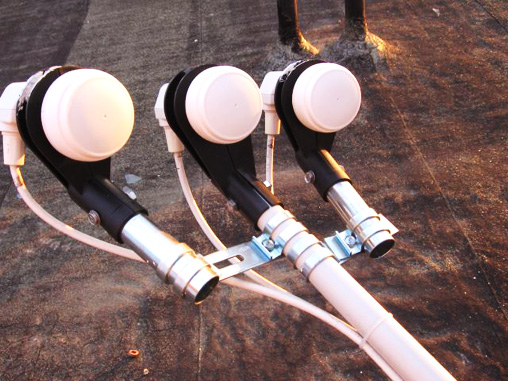

Multifid — это кронштейн для дополнительного конвертера. Поскольку на геостационарной орбите спутники расположены относительно близко друг к другу (по некоторым масштабам), можно использовать Multifid с несколькими близкими одновременно на одну приемную антенну на одну антенну спутников । Классический пример — 3 спутника (HOTBIRD 13e, Sisius 4.8 e, Amos 4W), принятые 1 невращающейся антенной. Обычно конвертер на Sisius 4.8 E, на HOTBIRD 13e на 1 мультифид конвертер, на Amos 4W на 2 мультифид конвертера устанавливаются на основной держатель антенны (фокальный).

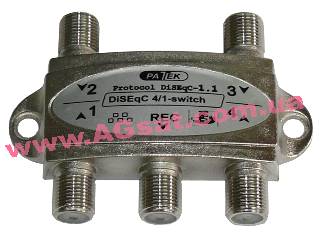

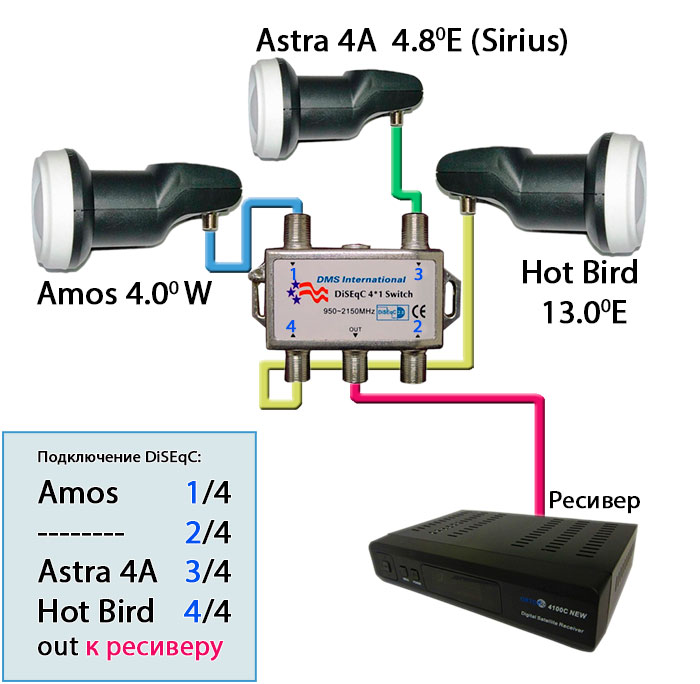

Дискета (DISEQC) — это устройство, которое коммутирует сигнал от нескольких преобразователей через 1 кабель. Поскольку приемник может одновременно принимать сигнал только с одного спутника, к нему должен быть подключен конвертер, соответствующий этому спутнику. Это то, что делает HDD, он подключает необходимый преобразователь от ресивера. Жесткие диски отличаются друг от друга и предназначены для определенного протокола. Протокол DISEQC 1.0 является однонаправленным и используется для нескольких преобразователей. DISEQC 1.1 используется для подключения большего количества конвертеров. Для управления позиционером используется протокол 1.2.

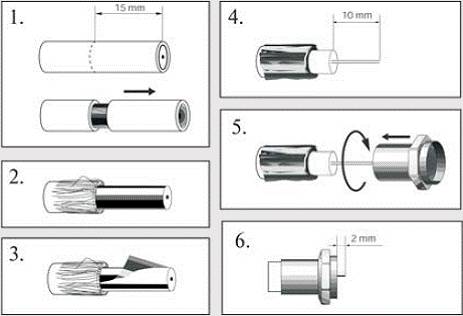

Коаксиальный кабель через F-коннектор подключается к входу и выходу панели. Я думаю, не стоит говорить о штекерах и кабелях — Но все понятно. Однако необходимо, чтобы кабель имел характеристический импеданс 75 Ом, был изготовлен из высококачественных материалов, выдерживающих сильные перепады температур, и имел хорошую градиентообразующую оплетку. Материал жил старый, медь, сожительская сталь, а-Леобен сказать, что лучше удастся.

Антенное крепление — это простой металлический кронштейн, который (обычно) крепится к стене и к которому прикрепляется антенна. Ее следует сделать как можно более надежной, чтобы ветер не сорвал антенну.

Спутниковый ресивер — возьмите с собой одно устройство спутниковый сигнал с конвертера и переместить его в виде привычной картинки со звуком на телевизор 🙂 Выбор приемника — сложная задача при выборе спутниковой система. Приемники подобны открытым неопределенным каналов (FTA) и для кодирования с кассет, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жестким диском и другими полезными и не очень функциями. Здесь, как говорится, каждому по приоритету и каждому по кошельку. Есть один важный момент: сегодня активно вводится в эксплуатацию спутниковое Передача в формате HD (видео высокой четкости) и MPEG4. Приемники, поддерживающие эти форматы, обычно стоят намного дороже обычных. Поэтому перед покупкой спутниковой системы, вам нужно решить, какой контент вы будете смотреть и какой ресивер вам для этого нужен. Дешевые ресиверы обычно не обеспечивают высокого качества изображения и звука, большой функциональности и быстрого переключения. каналов . Хотя бывают и исключения. Отдельные нюансы в эмуляторе приемника. Как следует из названия, эмулятор предназначен для программной эмуляции работы смарт-карты. Для кого он предназначен? Большое количество каналов с разных спутников Защищено кодом. Кодировки разные — Viaccess, Seca, Irdeto, Nagravision, Biss и т.д. Например, некоторые пакеты передаются каналов В кодировке BIS и вы хотите увидеть его (антенна настроена Для нужного вам спутника), но у вас нет смарт-карты. Затем найдите в приемнике программный эмулятор (обычно он записан в неопределенных функциях) и включите его. Введите ключ доступа канала — И если все в порядке, проверьте его. Обычно эмуляторы в современных приемниках поддерживают несколько кодировок. Другим применением эмуляторов является явление, известное как «совместное использование» или «совместное использование карт». И еще одно — при выборе ресивера следует обратить внимание на наличие и регулярность исходящего программного обеспечения. Другими словами, прошивка. В новой прошивке возникающие ошибки обычно удаляются, добавляются параметры спутников транспондеры, новые коды для эмуляторов и т.д.

Выбор аксессуаров для установки спутниковой антенны.

Во-первых, я потратил некоторое время на изучение интернета, чтобы ознакомиться с этой темой (поскольку я был полным чайником и понятие диска или транспондера было очень запутанным, но смотрите спутниковое В то же время мне хотелось телевидения). На основании какого материала и кем принято решение спутников Хочу посмотреть (в конце статьи вы увидите список самых популярных в наших местах каналов И несколько ссылок) что принято в моей местности и какой диаметр антенны, а также ознакомился с советами опытных людей, в том числе vladbel, которые мне очень помогли, за что им отдельное спасибо 🙂 В результате были выбраны спутники Amos 4W, Sirius для 4,8 E, Hotbird 13e для антенны 0,95 м и Eutelsat W4 36E для 0,85 м. Я выбрал его как киевский магазин — все в одном месте и кроме всего прочего они являются одним из продавцов оригинального оборудования той же марки, которую рекомендует производитель Openbox, а у меня в Openbox душа нараспашку 🙂 Кстати, оба ресивера, которые я купил в агсате и купленные там же, ресиверы для моих друзей были уже прошиты логотипом, который я спутников И список любимых каналов c популярных спутников 4W + 5e (4.8 E) + 13e, и это относится не только к Openbox «s. Это удобно для тех, кто не хочет тратить слишком много времени на заполнение избранного 🙂

Что было закуплено и каковы были критерии отбора:

  • Офсет 0,95 м Производство Харьков. Окрашенная сталь. Для приема сигналов Amos 4W, Sirius 4.8 E, Hotbird 13e.
  • Офсетная антенна 0,85 м изготовлена в Харькове. Окрашенная сталь. Для приема сигналов со спутника Eutelsat W4 36E.
  • Приемники Во-первых, Openbox предлагает самую мощную техническую поддержку (новые прошивки выходят примерно каждые две недели), во-вторых, отличное качество изображения, в-третьих, встроенный эмулятор и, в-четвертых, поддержку сетевых адаптеров Com-LAN (помните о нарушении авторских прав, это карается законом!).
  • Три универсальных линейных преобразователя поляризации. Заявленный низкий уровень шума.
  • Один конвертер сферической поляризации для Eutelsat W4 36E (НТВ+).
  • Два
  • Два для антенн.
  • — Коммутатор сигналов Cr из 1 конвертера в 4 кабелях, подключенных к приемнику. —
  • , импеданс 75 Ом, шахта 100 м
  • 10 подъемник
  • 6″» под гайку «» 8 bodyb72, шайбы, гайки и стопорные шайбы
  • Пластиковое самозатягивание
  • Стальной трос с зажимами для крепления к нему антенного кабеля и от потолка вниз для шайбы.
  • ❶ — инструмент для обмена (любой желающий может найти понятие «обмен картами» в любой поисковой системе.

Бюджет на все это добро 1346 гривен или.

Согласитесь, сумма небольшая 🙂

Установка

Антенна должна быть установлена прямо в прямой видимости на юг — это означает, что перед антенной не должно быть никаких препятствий в виде домов, деревьев и прочего. Поэтому балконы и террасы — оптимальные места для установки антенн Поскольку мои окна находятся на втором этаже и не выходят на юг, было решено установить антенны на крыше К счастью, крыша моего типичного 9-этажного дома из плит плоская — это упрощает установку (если после установки на кронштейн нет свободного доступа к антенне с номером конвертера больше 1, см. ниже *) Что мне нужно на потолке кроме антенн с их кронштейнами:

  • Перфоратор с бурами с победитовыми наконечниками Диаметр бура выбирается немного меньше диаметра анкерного болта Очень мало — невозможно — анкер больше не будет проникать в стену — он «провалится» и фактически его невозможно будет затянуть
  • Крестовая отвертка
  • Кольцевой гаечный ключ на 10
  • Кольцевой гаечный ключ на 13
  • Гаечный ключ
  • Молоток
  • Нож для резки бумаги (для резки кабеля под разъемами)
  • Кусачки для проволоки
  • Приемник с пультом дистанционного управления
  • Небольшой телевизор
  • 220 ④ с удлинительным кабелем на 3 розетки.

Самый интересный вопрос — куда направить антенны? Как определить направление? Как настроить Антенны (устройства) без спутникового искателя для настройки спутниковых Цена антенны от 400 долларов США)? Поскольку в моем случае было решено произвести настройку «на глаз», я решил определить направление логически — просто увидел, куда направлены антенны на соседней крыше, и решил повернуть свою в том же направлении 🙂

Позже на ④-сайте появился удобный вариант, где достаточно ввести адрес и нужный спутник. Сервис показывает направление

Антенна с 3 LNB — конечно Sirius, HOTBIRD, Amos — у нас их много и установщики устанавливают их в основном напротив соседних домов — их можно найти много и все они направлены в одну сторону, так что я не сомневался С конвертером слева от него — вероятно НТВ-новый — у нас их тоже хватает Если у вас нет таких ориентиров, дела обстоят еще хуже Вам придется постараться, Определите южное направление и направьте антенну туда Опять же, обязательным условием является отсутствие видимых препятствий в направлении спутника перед антенной В ситуации, когда антенна установлена под балконами или козырьками, помимо прочего, убедитесь, что вода или снег, стекающие с верхнего козырька, не попадают прямо на вашу антенну Это не очень хорошо для приема спутников, которые являются

Я решил установить свои антенны на этой шахте лифта:

Конечно, на потолке не видно, но это не европейский ремонт в квартире 🙂 Я определил место установки, разметил отверстия для кронштейнов, просверлил их перфоратором, сделал анкер и закрепил кронштейны (я не фотографировал дальнейшие шаги полностью, поэтому почти все фотографии — с уже установленной системой). Я не буду подробно останавливаться на креплении кронштейнов, думаю, что и так все понятно, задач а-механическая. Тем не менее, если кто-то не знает, что такое анкерный болт, я покажу, как он выглядит:

Он состоит из стакана и болта внутри него. Болт имеет резьбу для гайки с одной стороны и толстый конус с другой. Точно на рисунке слева направо, аккуратно, чтобы не повредить резьбу под гайку, ее загоняют в просверленное отверстие.

В то же время я рекомендую вам отправить гайку, но не разбирать ее до конца, иначе есть риск, что винты полностью провалятся в отверстие и вы их не достанете. То же самое относится и к установке винтов кронштейнов (гайки по-прежнему сняты) — следите за тем, чтобы винты не попали в стекло, я рекомендую затянуть кронштейны самостоятельно или немного потянуть за них перед установкой. Гайка — чтобы конус входил в стекло и болт не проваливался. Стекло должно быть заподлицо со стеной и соответствующим образом закручено гайкой — с внешней стороны проема.

Принцип действия анкерного болта заключается в следующем: Когда гайка начинает затягиваться гаечным ключом, она вытягивает болт в стакане из резьбы. Конус, расположенный на конце болта, входит в стекло и прорывается как можно дальше в отверстие. В результате извлечь такой болт из зазора в стене — дело не простое. По этой причине рекомендуется вешать крепление на саморазборные анкерные болты, а не на болты с пластиковыми дюбелями.

Однако выбор привязанности — личное дело каждого. Единственное — если вы все же выбираете якоря, убедитесь, что они хорошего качества, особенно по материалу и толщине стекла, ведь флипколи сами сделали якорь и разместили его соответствующим образом.

При установке на балконе обычно можно просверлить стену и обрезать ее с помощью стержня соответствующей длины (их можно приобрести в магазинах). Они крепятся гайками с обеих сторон.

Я вернусь к установке.

Первый настроил антенну с помощью 3 конвертеров на Sirius, HOTBIRD, Amos, второй — на Eutelsat 36E. Первоначально кронштейны были прикручены на анкерные болты, позже я изменил их ширину. Винт оказался ненадежным. На фотографии показана первая неудачная попытка в виде оставшихся балок. На этом этапе также были обновлены кронштейны, чтобы укрепить первоначальную картину (и, кроме того, было много белой краски — это видно на многих реках :)):

На фотографии выше антенна уже собрана, с конвертерами, кабелями и т.д. Первоначально антенна была просто собранной, подвешенной на кронштейнах, а позже — просто конвертеры с кабелями. У меня был только тонкий металлический трос, я продел его через верх антенны и утопил в передней шахте, когда ветер рвет крепления, чтобы антенна не пикировала с потолка 🙂 На самом деле это почти нереально, но пусть будет нереально, но пусть будет — думал я. Для настройки Антенны в вертикальной и горизонтальной плоскостях необходимо закрепить крепление так, чтобы антенна не меняла свой наклон самостоятельно, но могла быть перемещена в одновременных плоскостях с некоторым усилием. Эти орехи являются последними настройки Они не задерживаются надолго:

Неудачный левый винт располагает антенну в вертикальной плоскости, 2 незанятых правых витка и антенна относительно кронштейна в горизонтальной плоскости.

Затем оба мультифида устанавливаются на центральный кронштейн антенного конвертера, конвертеры вставляются во все кронштейны и все затягивается так, чтобы с некоторым усилием во всех плоскостях конвертеры могли вращаться в мультифидах (кабели будут подключены позже). На фотографии ниже показано, что такое Multihide и как они крепятся:

Затем начинается процесс настройки । Другой конец кабеля длиной несколько метров прикручивается к приемнику с центральным преобразователем, другой конец кабеля прикручивается к приемнику. На каком-то сайте у меня есть картинки, что такое F-разъем и как его правильно прикрутить к кабелю. Вот они:

Приемник подключается к телевизору, только после этого включается питание 220 В. Важный момент — когда F-штекер намотан на кабель, убедитесь, что тонкие провода экранирующей оплетки кабеля не защемлены центральным корпусом, иначе приемник может быть выведен из строя.

Я включаю телевизор, ресивер, захожу в меню «Установка-пост». каналов . В списке спутников Я выбираю спутник Sirius 2 / KU 4.8 E-it слева. настроен Жестко закрепленный центральный преобразователь. Справа в меню я выбираю:

Lnbp: (включение преобразователя мощности).

Тип LNBP: универсальный (конвертер универсального типа, после моей покупки)

Частота LNBP: 10600/9750 (указано на конвертерах)

22 кГц: авто (я оставляю сигнал для переключения)

DISEQC: нет (я оставляю его выключенным, поскольку сигнал подключен напрямую, а не через HDD).

Далее я захожу в желтое подменю транспондеров и выбираю транспондер, на котором я буду искать сигнал (советую написать несколько транспондеров к уже выбранным со спутников С различной поляризацией и реальной работой свободного канала (FTA). Список можно найти по следующей ссылке. Я решил настроить для себя следующие транспондеры:

Что мы видим на этой картинке? Радостная картина — признак качества! Чего на самом деле следует ожидать? В конце концов, антенна «смотрит» в направлении спутника.

Затем наступает самый сложный момент, который требует значительной выдержки -. это настройка антенны в самолетах. Зачем нужна фракция — буквально несколько миллиметров, и не будет никаких признаков. Не то чтобы это было плохо, но это будет совсем не то! Конфигурация состоит в следующем, необходимо установить антенну в определенном вертикальном положении, в моей ситуации это было примерно следующим образом:

После этого нужно очень-очень осторожно повернуть антенну в горизонтальном направлении и при этом внимательно посмотреть на шкалу качества в начале одной стороны, и если шкала не меняется на 0, то в другой. । Если выяснится, что шкала качества не ниже 10-15 — это уже первое счастье, можно остановиться и расслабиться 🙂 Если вы не можете найти сигнал во всей горизонтальной плоскости, необходимо немного изменить вертикальный угол антенны и переместиться в горизонтальной плоскости в горизонтальной плоскости. Наличие сигналов. Если сигнал хоть что-то обнаружил: Теперь нужно попробовать более плавно перемещать антенну влево и вправо и получить максимальное качество сигнала. После того, как вы этого добились, вы должны попытаться получить еще больший сигнал очень плавным движением антенны. Затем можно попробовать слегка повернуть конвертер в держателе вокруг своей оси (для этого на конвертер наносятся точки):

Максимальный сигнал может быть получен только при сочетании всех этих настроек. Еще один нюанс — если вы не можете найти подсказку ни при каких обстоятельствах и проверили все 100 раз, включая. настройки Имеет смысл попробовать приемник, другой конвертер, возможно, он неисправен. Я получаю максимальный уровень сигнала, который я могу исключить:

Кажется, вы можете охладить и затянуть все регулировочные винты? Неважно как! В конце концов настройка Для передачи был создан транспондер в горизонтальной поляризации (на рисунке в конце второго периода есть буква h), но вам необходимо еще настроить Отсутствие транспондера в вертикальной (V) поляризации:

В моем случае поворот конвертера против часовой стрелки в держателе помог добиться лучшего качества сигнала в вертикальной поляризации.

Затем вы можете просканировать транспондер (см. документацию к вашему приемнику) и визуально убедиться, что он принят. ли каналы И соответствуют выбранному спутнику:

Когда сигналы горизонтальной и вертикальной поляризации максимально вытянуты, все регулировочные гайки должны быть затянуты под. И здесь возникает неловкий момент — вы затягиваете гайку, когда антенна слегка меняет направление, и качество сигнала может заметно упасть! Поэтому затягивать его нужно очень аккуратно. Все, антенна и первый конвертер настроены . Выключаю ресивер из розетки, сматываю кабель с центрального конвертера на конвертер слева (тот, что на мультифиде, если смотреть на антенну спереди), включаю все, выбираю меню HOTBIRD 13E, в нем же настройки меню справа, как в Sirius, я выбираю рабочий транспондер и пытаюсь получить настроить максимальное качество сигнала. Только на этот раз я настроил на мультифид не антенну, а сам конвертер. Он может вращаться во всех плоскостях по отношению к фокусу антенны — влево, вправо, вверх, вниз, вперед, назад:

Все гайки затягиваются, когда сигнал максимален. Я не забываю проверять обе полярности. Просканируйте транспондер HOTBIRD и проверьте все свободные. каналы визуально.

Я снова выключаю все, поворачиваю кабель к третьему конвертеру, включаю все, выбираю Amos 4w и выходной сигнал настройку Для него. Все одинаково. И снова настройку Первую антенну можно считать законченной.

Вторая антенна. Я иду настроить Eutelsat W4 на 36E (НТВ+). Это просто — конвертер. Поскольку это сферическая поляризация, не очень важно, как она расположена в держателе. Лучше всего, если кабель будет опущен вниз, чтобы на нем не скапливались осадки:

Соответственно, необходимо настроить антенны в горизонтальной и вертикальной плоскостях. Я выключаю все и прикручиваю кабель к этому конвертеру. Настройки конвертера, который я купил, следующие:

Я установил вторую антенну, проверил антенну в обеих поляризациях на разных транспондерах. Поскольку конвертер рассчитан на круговую поляризацию, они проверяются не на H и V, а на L и R (левый и правый).

Вот и все. Вы можете отключить все. Теперь вам придется выполнять переключение сигналов через жесткий диск. Это выглядит примерно так:

Мой жесткий диск имеет 1 выход для приемника, 4 входа для указанного приемника и конвертера, называемые 1,2,3,4. Я подключаю конвертеры следующим образом:

С подключением все просто — к каждому конвертеру подсоединяется кусок кабеля, который подключается к соответствующему входу жесткого диска. Если вы впервые устанавливаете антенну с конвертером, жесткий диск не нужен. Если на диске есть 2 конвертера и одна антенна свободна для 2 портов, проблем нет. Диск устанавливается рядом с антеннами и желательно заключен в водонепроницаемую коробку (я купил его в магазине электротоваров), чтобы на него не попадали осадки:

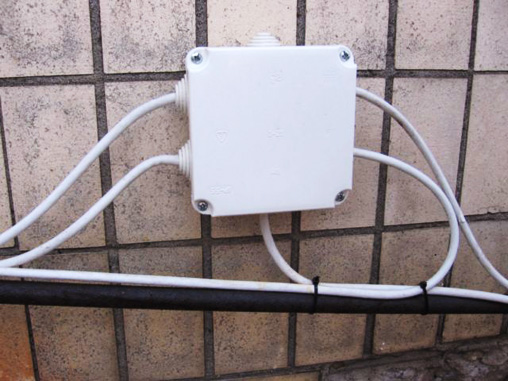

Дно коробки для дисков желательно тонировать для вентиляции. Острые углы изгиба кабеля не допускаются! F-разъемы на конвертерах закрываются либо колпачками, либо теплопроводной трубкой с набором:

Кстати, на фотографии выше показано расстояние между конвертерами и углы их наклона. Справа находится антенна, направленная на спутник Eutelsat W4.

Я установил протокол Discake в приемнике (в моем случае 1.0) и в дистрибутиве конвертеров в соответствии с входом (портом) жесткого диска:

На рисунках показано, какие входные (портовые) преобразователи назначены дисковой (на каком спутнике). 0 / 12В: только для сетевого устройства com-LAN. Если у вас его нет, не нужно включать его на 12 В. Я сохраняю изменения, проверяю, работают ли все входы дискка (напр. ли настроеных Спутники имеют сигнал).

Возможно, у кого-то возникнет вопрос, но почему бы сразу не подключить все конвертеры к HDD, зарегистрировать и настроить все входы? Ответ прост — с действительно неработающим жестким диском вы потеряете много времени и нервов, пытаясь решить проблему. настроить Персонаж, который по определению не может быть найден. Кроме всего прочего, без жесткого диска вы быстро узнаете, купили ли вы рабочий конвертер.

Я тяну за кабель так, что ничего не угрожает. Он не крепит кабель к кабелю, опустите кабель и потяните его вниз. Проложите кабель в квартире, подключите приемник, телевизор и часы. спутниковое ТВ:)

Наконец, вот что произошло на крыше:

* — Если нет доступа к антенне после установки на кронштейн:

Если конвертер на антенне дает добро, то на комплексной антенне ничего не застывает, антенна вывешивается за окно (или еще куда-нибудь) за кронштейн и настраивается в вертикальной и горизонтальной плоскости все из того же окна (вернемся к профилактике в начале инструкции.), что делать при необходимости. настроить Еще 1 дополнительный конвертер (или больше) на мультифиде? В стране я сделал вот что: Я вкрутил кронштейн в старый высокий шкаф, установил на нем антенну, поставил всю конструкцию перед широким окном и настроил ее. Странный момент, кстати, это первое включение, где при примерном наклоне антенны в дополнение. настройки , я получил уровень качества на Sirius выше 70%! Я не могла поверить своим глазам :)) одним словом, в таком виде. настроил Все 3 конвертера аккуратно прижал, отремонтировал крепление за окном и повесил на него антенну с уже настроенными конвертерами. Все, что остается, это настроить ее в плоскостях.

Важный момент в установке хай-хай. спутниковых антенны: Помимо защиты и страховки, особенно при подвешивании антенны к кронштейну или мачте, всегда следует опасаться антенны. Представьте, что можно сделать с головой случайного прохожего или спланировать антенну с большой высоты с помощью корпуса дорогого BMW 🙂

Еще многие рекомендуют делать на крыше антенн заземление, но некоторые установщики являются ярыми противниками этого. Я склоняюсь к выводу, что заземление антенны все равно не приносит вреда.

Ну, наконец-то:

Список самых популярных каналов Согласно информации, которую я получил сегодня от Троицы из HOTBIRD, Sirius, Amos (будьте готовы к тому, что периодически будет происходить ротация и кодирование каналов ):

Каналы Украины (спутник Sirius)

Интер+, входной мюзикл, входной фильм, тет-а-тет *, 5-й канал , Рада, Голос, star TV ukr, UBC, OK, tissa1

Каналы Украины (спутник Амос)

1+1, 1+1+1+1+1-кино, Тонис, Киев ,, М1-Медное*, О-ТВ, MTV УКРАИНА, К-1, К-2, КТМ, 7 канал , 24-News, Мегаспорт*, СТБ, Music Box UA

Каналы России (Спутниковая жар-птица)

इंटरनेशनल ऑर्ट, आरटीआ र-प्लेनेट, यूरो न्यूज इन रूसी, सीएनएल क्रिस्टियन सैटेलाइ ट-फर्स्ट क्रिश्चियन канал रूसी, रूसी संगीत में канал

Русскоязычные каналы (спутник Sirius)

1 बाल्टिक संगीत канал , टीवी सेंटर, TV5-LETTISCH канал , रोमां स-1*, रोमां स-2*, यात्रा (यात्रा)*, डिपार्टमेंट स्टोर

Русскоязычные каналы (Hot Bird)

RTR-PLANETEN, RTR-SPORT -, ORT-MEADNOYE, रूसी संगीत канал , आरबीसी टीवी, आर 1, टीबीएन रूस, अजारा टीवी — канал Аджария टेलीविजन, समाचार और रूसी में नवीनतम फिल्में, आर्मेनिया के राष्ट्रीय टीवी — टेलीविजन चैनल आर्मेनिया, यूरो समाचार — 24 घंटे канал रूसी में समाचार, CNL क्रिश्चियन सैटेलाइट टीवी चैनल — पहला ईसाई канал रूसी में, कैस्पियो एक नेट कजाख टेलीविजन चैनल CJSC एजेंसी खबार है, कैस्पियो नेट ने तीन भाषाओं में वॉच ब्लॉकों के साथ प्रसारण की जानकारी का प्रसारण किया है: अंग्रेजी, कजाख और रूसी, लिडर टीवी, अजरबैजनी अज़ेलेविज़ न-रशियन में फिल्में।

Англоязычные каналы ( Hot Bird)

Newws, CNN, BBC, रूस टुडे, जेटिक्स*, सुप्रीमास्टर, वर्ड नेटवर्क, MRTV, GOG TV, GOSPEL चैनल, I «M पर टीवी, ग्रीन कार्ड टीवी, पेंटागन वॉरफेट, पेंटागन वॉरफेट, टीबीएन, द चर्च चैनल। JCTV, स्माइल ऑफ ए चाइल्ड, इंस्पिरेशन नेटवर्क, डेस्टार टीवी, एमटीए इंटरनेशनल, ईडब्ल्यूटीएन, डीडब्ल्यू, ब्लूमबर्ग, डब स्पोर्ट्रिड टीवी, वर्ड ऑफ पीस, कैस्पियो. नेट, कैस्पियो.नेट, कैस्पियो.नेट, कैस्पियो.नेट, कैस्पियो.नेट, Caspio. net, Caspio. net, Caspi वॉयस ऑफ अमेरिका), इंद्रधनुष, द स्पिरिट वर्ड, कूल टीवी, लक्स टीवी, डर्बी रेस टीवी, जेम-जैम नेटवर्क, जेम-जैम नेटवर्क 2, यूरोप द्वारा सैटेलाइट, लव वर्ल्ड, नाइल टीवी , होप चैनल चैनल.

खेल (गर्म पक्षी)

प्लैनेट स्पोर्ट्स, प्राइमा, राय स्पोर्ट सैट, डब स्पोर्ट्स चैनल,*, एबी मोटर्स*, एक्शन*, मोटर्स टीवी*, सेलिंग चैनल*, इंग्लिश प्रीमियर लीग*, ग्लोबलड्रॉव ग्रेहाउंड्स, इक्विडा*, इक्विडा*, इक्विडा*, इक्विडा*, «रियल मैड्रिड टीवी

कार्टून (गर्म पक्षी)

बेबी टीवी* — सबसे कम उम्र के जेटिक्स*, एजे — बच्चों के चैनल, मंगास*, सुपर आरटीएल, स्माइल ऑफ ए चाइल्ड, एमआई टीवी, बूमरांग*, चिल्ड्रन «एस — सबसे कम उम्र के, बर्बरे टीवी*

Музыкальные каналы (Hot Bird):

आरयू टीवी, मेजो (मुज़िक)*, एमसीएम यूरोप*, म्यूजिक बॉक्स रूस, डीजाय टीवी, विवा पोल्स्का, 102. 5 हिट चैनल, 123 सैट, मैजिक, काउंटडाउन, म्यूजिक बॉक्स इटालिया, वीडियो इटालिया, ओनेक्स, खलीफा टीवी, क्रिजा टीवी

कामुक: (हॉट बर्ड, सीरियस, अमोस)

हसलर टीवी*, ब्लू हसलर टीवी*, सेक्सी सैट 1, सेक्सी सैट 2, सेक्सी सैट 3, यूरोटिक टीवी, यूरोटिक प्लस, यूरोटिक ड्रीम्स, ई-सैट टीवी, अरब गर्ल्स, सुप्रीम मास्टर टीवी, सेक्सी अरब, जी प्वाइंट, गे टीवी , टॉप सेक्सी टीवी, फ्री सेक्स सैट, फ्री सेक्स ज़ोन, कामुकता, 4SEXTV, ऑल सेक्स, एएए सेक्स चैनल, एक्सस्ट्रीम टीवी, फुल-एक्स 4free, हॉट लव, हॉट चिली, एमसीटी (6 кан ।, Xxx, कोडेड।), (लाल लिचट (5 кан ।, Xxx, कोडित), सेक्सव्यू (14 кан ., XXX, кодированы)

फैशन: (गर्म पक्षी)

फैशन, फैशन पुरुष, विश्व फैशन, टीवी मोडा

समाचार: (गर्म पक्षी)

समाचार, 24 समाचार, यूरो समाचार, फॉक्स न्यूज, बीबीसी वर्ल्ड, एनबीसी यूरोप, ईबीएस, विश्व नेट यूरोप, ब्लूमबर्ग टीवी यूरोप, डीडब्ल्यू टीवी, नील समाचार, नहर 24 होरस, राय समाचार 24, अल जज़ीरा, अल अरब, खलीफा समाचार

Немецкие каналы : (Hot Bird)

4 फन टीवी, यूरोन्यूज़, वोक्स, दास विट्रे, जेडडीएफ, ईडब्ल्यूटीएन, अर्द दास एर्स्टे, डीडब्ल्यू, आरटीएल 2, सुपर आरटीएल, आर्टे, ब्लूमबर्ग, वर्ड ऑफ पीस, एसएफ जानकारी, यूरोप सैटेलाइट, टेरा नोवा, लक्स टीवी द्वारा

Французские каналы : (Hot Bird)

एमटीए इंटरनेशनल, यूरोन्यूज़, मेटियो एक्सप्रेस, होम शॉपिंग, डेमैन, एमटीवी फ्रांस*, बूमरांग*, टीवी 5 मोंडे एफबीएस, टीवी 5 मोंडे 24, बीएफएम टीवी, ईडब्ल्यूटीएन, एनआरजे 12, आर्ट, बेस्टा, बेस्टा, बेस्टा, बेस्टे, बेस्टे, बेस्टेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्ट, बेस्टे, बेस्टे, बेस्टे, बेस वर्ड्स ऑफ पीस, गुली, मेज़ो, यूरोप 2, लक्स टीवी, यूरोप द्वारा सैटेलाइट, डायरेक्ट 8, टीवी 8 मोंट ब्लैंक, नील टीवी, 3 ए टेल्सुड, लिबर्टी टीवी, जेट, केटीओ, वॉल्फ टीवी

Испанские каналы :(Hot Bird)

Euronews, बेथेल टीवी, Arcoiris TV, Enlace TBN यूरोप, EWTN यूरोप, टीवी, नहर 24 होरस, TVE, इंटरनेशियल, वर्ड्स ऑफ पीस, यूरोप द्वारा सैटेलाइट द्वारा

Итальянские каналы : (Hot Bird)

Администр. это , все типы, художественный конец синего, дети и, камера даст MP, около 10, около 5, о Италии, около 8, детский сад, Cartomancia, Lotto, Керамика и тишина, Synquest тип, Cumming in Continuous тип, Cortona News, Countdown тип, Diva Futura TV, Diva Futura Live Diva Futura Plus, Elite Shopping TV, E-TV, Emilia Romagna, Euroconference, Euronews, Europe by satellite, также в клубе, Семейная жизнь, тип, Del Rosso-Sat, бесплатно, и , The future location, GBR, Jewellery D «of food, Italia 1, Italia and, Italian Italian Italian и др. , чтобы впустить мир, Италия, вероятно, Италия, смешной это, Джесси и идет к 9, возраст и, либеральный, либеральный, основной тип, тип С, mediashopping, mediate, median и, Mediterraneo это 1, Mediterraneo это из 2, Milan тип это, моторный тип, музыкальная шкатулка Италия, Неаполь внутренний, Неаполь Милан, Неаполь плитка, и введите новый тип, Nastradamus, теперь мозаика, as tiny, in it, person type, plant HD, game type, in Puglia, to it, phtoshop, Radio Italia type, content type, ha Doc, RAI Due, RAI Edu 1, RAI Edu 2, RAI Futura, RAI Med, RAI Nettuno Saß Due, RAI Nettuno Saß Uno, RAI News 24, RAI Sport Satellite TV, RAI Tre, RAI Uno, RAI Utile, Rete 4, Rete Oro sat, rete Capri, Roma sat, Roma Uno, RTB international, RTL 102. 5 TV, S24, Sardinia Uno sat, sat 8, sat 9, sat 2000, итальянский сенат, сексуальность, набор, сицилийский канал, сицилийский международный, шестьдесят девять, sky Meteo 24, sky Meteo 24, активный, sky Meteo 24 активный, sky в эфире, sky TG24, активный на переднем плане, sky TG24 активная мозаика, Sky TG24 active, science, Sky TG24 active sports, Sportitalia , star sat, starmarket, studio 100 sat, studio Europa, taxi channel, TBM, TBN Italy, Tele a, tele Apu sat, tele Padre Pio, television camp, television color, telepresence, TeleLombardia, Telemarketer, Telemarketer 2. , Telenor, telpas, Teletirreno, Earth Cable, Earth Cable 2, Tuscany Channel, TR of 2-Sat, Trentino TV TRSP, TV, 7 Lombardia, TV Koper Capodistria, TV, Moda, TVA Visenza, UnoSat, Varese Sat, Veneto, Venice Channel, Orgie eoBergamo, Videolina, Videolook in Italy, VIP TV, Words of Peace, Xex

Польские каналы :(Hot Bird)

4 Fun TV, Baby TV *, Edusat, Europe via Satellite, ITV, mango 24, podros TV, Poland 1, Polsat 2, Polsat zdrovi I uroda, Tele 5, TMT, TV Shop, Television Poland, TV Pulse, tvN Grau, TVP Cultura, Viva Polska

Арабские каналы : (Hot Bird)

123 Sat, 2❶, Abu Dhabi Television Europe, al aqaria Television, al Arabia, al Baghdadi, al Faiha Television, al Forat Network, Al Hayat, al Hiver Television, Al Jazeera Channel, Al Jazeera Children’s Channel, Al Jazeera Documentary, Al Jazeera Mobasher, Al Masriyah, Al mustaqillah television, al ordoniyah, Alam news channel, aldiarsat, Alhurra Europe, al-Iraqiya television, ALQAWTHER television, almaghribya, alsharkia TV, al-Zahra TV, ANB, Ann, Arabia 69, Arabia, Ariadia, asadisa, channel Algeria, Dubai sports channel 2, Dubai TV Europe, Galaxy Sat TV, Infinity, Ikra, Ishar TV, Jamahiriya Satellite Channel, Kuwait Space Channel, MBC Maghreb al-Arabia, Medi 1 sat, Miracle, Milive, MTA international, Nile News, Nursat, Oman TV Satellite, PTV, Qatar TV, Salaam TV, Sama Dubai, Sat 7, Saudi Arabia Tv 1 satellite, Shahrzad, Sharjah TV, Spirit Channel, Strike, Sudan TV, Syria satellite channel, Thalitha TV, Healing Channel, Tunis 7, TVM Europe, TVM Middle East, Victor Chandler, VOA TV, Words of Peace, Yemen Satellite TV

Индийские каналы :(Hot Bird)

TRT Tamil, Ceylon TV, Asianet, Открытый университет Махариши

Национальные каналы : (Hot Bird)

Армения — национальное телевидение Армении Бангладеш-ATN Bangla Болгария — телевидение Болгарии Голландия-BVN TV Греция-OTE, magic period, ERT sat, дополнительный канал, Tele est, Alpha TV Грузия-Ajara TV Индия-Maharishi Open University Китай-CCTV Корея-Arirang TV Курдистан-kurdsat Македония-mktv sat. — Польша — телевидение Польши, tvN Румыния-TV Romania international, Pro TV International Таиланд-Thailand TELEVISION Югославия-TV Черногория, BK sat, RTS sat.

*- канал Можно получить, если в приемнике есть эмулятор, но расслабление не гарантируется каналы -открытые (FTA).

Полезные ссылки:

  • http://www. kulichki. tv/sputnik/map/4w. html — спутниковое покрытие территорий
  • http://www. lyngsat. com / -table and❶. Очень хорошая страница с параметрами спутников и каналов
  • http://www. lyngsat. com/freetv/Ukraine. html — таблица бесплатного украинского языка каналов на спутниках
  • http://www. lyngsat. com/freetv/russia. htm l-таблица бесплатных русских каналов каналов на спутниках

Удачи в выборе и использовании спутниковых систем:)

(С) Саш — М.: Киев, 2008.

Как установить и настроить спутниковую Сама антенна

Часто, неопубликованно, среди пользователей бытует мнение, что устанавливать самостоятельно и настроить спутниковую Система практически нереальна. На самом деле, все это не так. Ниже вы найдете простое руководство для «чайников» о том, как самостоятельно установить и настроить спутниковую Антенна, спутниковый искатель и другие возможности от профессионалов без расчетов Если вы профессиональный монтажник, то вряд ли следующий материал будет вам интересен

По крайней мере, теперь всю информацию можно найти в сети, я все же попытался собрать всю основную информацию, которую я получил, на одной странице. Я просто расскажу своими словами и с фотографиями, как я устанавливал и настраивал спутниковую Система — это я. Сразу скажу, что рассматривается только установка офсетной, невращающейся антенны, а не прямофокусной или моторизованной. И все же — вариант не исключен, как бы вы ни старались — установить себе и настроить Антенна может не работать. Тогда вам необходимо пригласить профессионального монтажника. Мне трудно поверить, что такое может произойти, но на форумах есть люди, которые провели несколько дней в бесполезных попытках установить настроить Антенна. В других случаях определенная экономия, иногда значительная, может быть достигнута за счет самостоятельного выбора и установки компонентов. Кроме всего прочего, лично мне было интересно просто установить все самому 🙂 В чем разница между установкой и настройка система «на глаз» от профессиональной установки? Почти ничего. Более точный предварительный расчет (который может сэкономить значительное время), за исключением системы и принципа монтажа. настройки антенны-такие же.

Предупреждение: все работы, связанные с высотой и электричеством, опасны для жизни, если есть хоть какой-то повод для беспокойства, не рискуйте, доверяйте профессионалам, которые сами устанавливают на свой страх и риск, обязательно помните о мерах предосторожности и о том, что все опасные работы на высоте выполняются только профессионалами с проверенным защитным оборудованием

Список основных терминов

Телевизионный спутник — это космический аппарат, находящийся на геостационарной орбите Земли и передающий телевизионный сигнал в определенный район Земли через транспондер Все спутники расположены в плоскости экватора, поэтому они находятся на одной широте, но отличаются долготой В дополнение к названию им также присваивается обозначение долготы Например, Amos 4 ⑦ означает, что спутник называется Amos и расположен на 4 градусах запада (④is West ❶ 13 — спутник❶, расположенный на 13 градусах востока ( ❶ )). Благодаря тому, что спутники «неподвижны» в определенных точках орбиты, они также имеют определенные зоны покрытия земного шара

Транспондерный приемопередатчик находится на планете и характеризуется шириной и направлением передаваемого луча, а частота передачи делится на две основные категории: C-диапазон и Ku-диапазон В C-диапазоне (4 ГГц) передают в основном американские и российские спутники, в Ku-диапазоне (10 700-12. 750 ГГц) — европейский Передача осуществляется в линейной или круговой поляризации, которые в свою очередь различаются на вертикальную (V) и горизонтальную (H) для линейной поляризации и на левую (L) и правую (R) для круговой поляризации Когда говорят «сигнал с транспондера 11766❶», имеют в виду транспондер, передающий на частоте 11766 МГц с горизонтальной поляризацией, На спутнике имеется от нескольких до десятков транспондеров.

Спутниковая антенна — основной элемент спутниковой Абонентская система для сигнала со спутника Если говорить простым языком, то антенна «собирает» слабый рефлектор спутниковый Сигнал по всей ее поверхности концентрируется в определенной точке, где установлен конвертер Наиболее распространенными антеннами являются прямофокусные и офсетные Прямофокусная представляет собой параболическое зеркало с фокусом в геометрическом центре, а офсетная имеет смещенный фокус (ниже геометрического центра антенны Соответственно, конвертер в прямофокусной антенне устанавливается в центре на офсетной и используется до самой земли Эти офсетные антенны получили наибольшее предубеждение со стороны обычных пользователей Они дешевы, просты в установке и настройке । Антенны разного диаметра изготавливаются из разных материалов Материалом обычно служит алюминиевый сплав или сталь Существуют немонтируемые (жестко закрепленные) и антенны с актуатором (моторным подвесом Моторный подвес поворачивает антенну на определенные углы и позволяет принимать сигнал из большого скопления людей спутников Находится в поле зрения Последний набор не очень прост для новичка Размер антенны выбирается индивидуально, в зависимости от мощности сигнала, необходимой для просмотра спутника Диаметр антенны следует выбирать с некоторым запасом, так как атмосферные осадки (сильный дождь, снег) вызывают значительные помехи спутниковому Признак Это особенно актуально для диапазона KU, но в то же время не нужно впадать в крайности — если достаточно антенны диаметром 0, 9 М, совсем не обязательно покупать 1, 5-метровую антенну — она весит больше и ее поверхность больше подвержена воздействию ветра

Конвертер устройство, предназначенное для приема спутникового сигнала, отраженного от антенны и установленное на соответствующем держателе в фокусе антенны Основное назначение конвертера — преобразование принимаемой частоты спутникового сигнала (например, для Ku диапазона от 10,7 до 12,75 ГГц) варьируется от промежуточного значения (900 — 2150 МГц), где затухание сигнала, передаваемого в кабель, меньше, так как принимается ⑦ мощности. спутникового Сигнал очень мал, вторая важная функция преобразователя — довести его до уровня, приемлемого для приемного тракта ресивера. Поскольку каждый преобразователь добавляет свой уровень шума к сигналу, но в то же время является малошумящим, его также называют LNB (Low Noise Block). Конвертеры предназначены для работы в линейной или круговой поляризации и выбираются в зависимости от поляризации спутникового вещания (например, популярные пакеты НТВ+ транслируются в круговой поляризации, а универсальный конвертер с линейной поляризацией, несмотря на название «Универсальный» — не подходит для приема). Если преобразователь универсальный, то он переключается на определенную поляризацию при напряжении 13/18 В, приемник. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конвертеры имеют 1 выход, 2, 4, 8. В зависимости от того, сколько независимых точек обзора установлено, конвертер должен быть установлен с соответствующим количеством выходов, так как все выходы конвертера независимы.

Крепление мультифида для дополнительного конвертера Поскольку спутники на геостационарной орбите (по некоторым стандартам) находятся относительно близко друг к другу, можно одновременно принимать сигнал на антенну с несколькими близлежащими мультифидами спутников । Классический пример — 3 спутника (HOTBIRD 13e, Sisius 4.8 e, Amos 4W), принятые 1 невращающейся антенной. Обычно конвертер на Sisius 4.8 E, на HOTBIRD 13e на 1 мультифид конвертер, на Amos 4W на 2 мультифид конвертера устанавливаются на основной держатель антенны (фокальный).

Дискета (DISEQC) — это устройство, которое коммутирует сигнал от нескольких преобразователей через 1 кабель. Поскольку приемник может одновременно принимать сигнал только с одного спутника, к нему должен быть подключен конвертер, соответствующий этому спутнику. Это то, что делает HDD, он подключает необходимый преобразователь от ресивера. Жесткие диски отличаются друг от друга и предназначены для определенного протокола. Протокол DISEQC 1.0 является однонаправленным и используется для нескольких преобразователей. DISEQC 1.1 используется для подключения большего количества конвертеров. Для управления позиционером используется протокол 1.2.

Коаксиальный кабель через F-коннектор подключается к входу и выходу панели. Я думаю, не стоит говорить о штекерах и кабелях — Но все понятно. Однако необходимо, чтобы кабель имел характеристический импеданс 75 Ом, был изготовлен из высококачественных материалов, выдерживающих сильные перепады температур, и имел хорошую градиентообразующую оплетку. Материал жил старый, медь, сожительская сталь, а-Леобен сказать, что лучше удастся.

Антенное крепление — это простой металлический кронштейн, который (обычно) крепится к стене и к которому прикрепляется антенна Оно должно быть сделано как можно более надежным, чтобы ветер не разорвал антенну.

Устройство для приема спутникового ресивера спутниковый сигнал с конвертера и переместить его в виде привычной картинки со звуком на телевизор 🙂 Выбор приемника — сложная задача при выборе спутниковой система. Приемники подобны открытым неопределенным каналов (FTA) и для кодирования с кассет, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жестким диском и другими полезными и не очень функциями. Здесь, как говорится, каждому по приоритету и каждому по кошельку. Есть один важный момент: сегодня активно вводится в эксплуатацию спутниковое Передача в формате HD (видео высокой четкости) и MPEG4. Приемники, поддерживающие эти форматы, обычно стоят намного дороже обычных. Поэтому перед покупкой спутниковой системы, вам нужно решить, какой контент вы будете смотреть и какой ресивер вам для этого нужен. Дешевые ресиверы обычно не обеспечивают высокого качества изображения и звука, большой функциональности и быстрого переключения. каналов . Хотя бывают и исключения. Эмулятор в ресивере — это отдельный нюанс. Как следует из названия, эмулятор предназначен для программной эмуляции смарт-карт. Для кого он предназначен? Большое количество каналов с разных спутников Защищено кодом. Кодировки разные — Viaccess, Seca, Irdeto, Nagravision, Biss и т.д. Например, передается некий пакет каналов В кодировке BIS и вы хотите увидеть его (антенна настроена Для нужного вам спутника), но у вас нет смарт-карты. Затем найдите в приемнике программный эмулятор (обычно он записан в неопределенных функциях) и включите его. Введите ключ доступа канала — И если все в порядке — проверьте. Обычно эмуляторы в современных приемниках поддерживают несколько кодировок. Другим применением эмуляторов является явление, известное как «совместное использование» или «совместное использование карт». И еще одно — при выборе ресивера следует обратить внимание на наличие и регулярность исходящего программного обеспечения. Другими словами, прошивка. В новой прошивке возникающие ошибки обычно удаляются, добавляются параметры спутников , транспондеры, новые коды для эмуляторов и т.д.

Выбор аксессуаров.

Во-первых, я потратил некоторое время на изучение интернета, чтобы ознакомиться с этой темой (поскольку я был полным чайником и понятие диска или транспондера было очень запутанным, но смотрите спутниковое В то же время мне хотелось телевидения). На основании какого материала и кем принято решение спутников Хочу посмотреть (в конце статьи вы увидите список самых популярных в наших местах каналов И несколько ссылок) что принято в моей местности и какой диаметр антенны, а также ознакомился с советами опытных людей, в том числе vladbel, которые мне очень помогли, за что им отдельное спасибо 🙂 В результате были выбраны спутники Amos 4W, Sirius для 4,8 E, Hotbird 13e для антенны 0,95 м и Eutelsat W4 36E для 0,85 м. Как я Киев вспоминаю http://www. agsat. com. ua / selected — все в одном месте и, кроме всего прочего, они являются одним из продавцов оригинального оборудования той же марки, рекомендованного производителем Openbox, а у меня с Openbox душа в порядке 🙂 Кстати, оба ресивера, которые я купил в агсате, уже были прошиты списками для моих друзей спутников И список любимых каналов c популярных спутников 4W + 5e (4.8 E) + 13e, и это относится не только к Openbox «s. Это удобно для тех, кто не хочет тратить слишком много времени на заполнение избранного 🙂

Что было закуплено и каковы были критерии отбора:

Офсетная антенна 0,95 м, изготовлена в Харькове. Окрашенная сталь. Для приема сигналов Amos 4W, Sirius 4.8 E, Hotbird 13e.

Офсетная антенна 0,85 м, изготовлена в Харькове. Окрашенная сталь. Для приема сигналов со спутника Eutelsat W4 36E.

Ресивер Openbox X-810. Во-первых, Openbox предлагает самую мощную техническую поддержку (новые прошивки выходят примерно каждые две недели), во-вторых, отличное качество изображения, в-третьих, встроенный эмулятор и, в-четвертых, поддержку Lancombox (для любителей «шаринга»).

Три универсальных конвертера с линейной поляризацией Single Titan TSX 0,2 дБ. Заявленный низкий уровень шума.

Круговая поляризация для Eutelsat W4 36E (НТВ+) конвертер из одиночной круговой INVERTO IDLP-40scircl.

Два держателя для антенн.

Переключение сигнала DISEC с 4 конвертеров на 1 кабель, подключенный к приемнику.

Коаксиальный антенный кабель, импеданс 75 Ом, катушка 100 м.

F-10 Антенные винты на разъемах.

6 анкерных болтов 8×72 «под гайку», шайбы, гайки и шайбы Гровера.

Пластиковые самозатягивающиеся кабельные стяжки.

Стальной трос с зажимами для крепления к нему антенного кабеля и опускания его с потолка.

Пластиковая коробка для дисков.

Lancombox- инструмент для совместного использования (если хотите, можете поискать в любой поисковой системе понятие «совместное использование карт»).

Бюджет на все это добро 1346 гривен или.

Согласитесь, сумма небольшая 🙂

Антенна должна быть установлена в направлении на юг. Прямой означает, что перед антеннами не должно быть препятствий в виде домов, деревьев и прочего. Поэтому балкон и терраса являются оптимальными местами для установки антенн. Поскольку мои окна находятся на первом этаже и не выходят на юг, было решено установить антенны на крыше. К счастью, крыша моего типичного 9-этажного дома с перекрытиями плоская — что облегчает установку (если после установки на кронштейн нет свободного доступа к антенне с номером конвертера больше 1, см. ниже*). Что мне нужно на потолке, кроме антенн с их креплениями:

Перфоратор со сверлами с победитовыми наконечниками. Диаметр сверла выбирается немного меньше диаметра анкерного болта. Слишком короткий — невозможно — анкер не проникнет в стену. Больше — он будет «болтаться» и его невозможно будет по-настоящему затянуть.

Кольцевой гаечный ключ на 10

Кольцевой гаечный ключ на 13

Нож для резки бумаги (для резки кабеля под разъемами)

Приемник с пультом дистанционного управления

220 ④ с удлинительным кабелем на 3 розетки.

Самый интересный вопрос — куда направить антенны? Как определить направление? Как настроить Антенны (устройства) без спутникового искателя для настройки спутниковых Цена антенны от 400 долларов США)? Поскольку в моем случае было решено произвести настройку «на глаз», я решил определить направление логически — просто увидел, куда направлены антенны на соседнем потолке и решил повернуть свою в ту же сторону 🙂

Антенна с 3 LNB — конечно, Sirius, HOTBIRD, Amos — у нас их много, и установщики в основном устанавливают их. Если вы посмотрите на дома вокруг, то увидите, что многие из них обращены в одну сторону. Так что у меня не было никаких сомнений. С конвертером слева от него — возможно, НТВшной — у нас их тоже хватает. Если у вас нет таких рекомендаций, дела обстоят еще хуже. Вы должны определить направление на юг и попытаться направить антенну туда. Непременным условием здесь также является то, что ни при каких обстоятельствах перед антенной не должно быть никаких видимых препятствий в направлении спутника. Помимо прочего, следите за тем, чтобы в ситуациях, когда антенна установлена под балконами или чьим-то балконом, потоки воды или снега с верхнего козырька не попадали прямо на вашу антенну. Это плохо сказывается на приеме.

Я решил установить свои антенны на этой шахте лифта:

На потолке, конечно, ненавязчиво, но это не евроремонт в квартире 🙂 Я определил место установки, разметил отверстия для креплений, просверлил их перфоратором, вбил анкеры и прикрепил крепления (я не сделал полных фотографий последующих шагов, поэтому почти все фотографии — это уже установленная система). Я не буду подробно описывать крепление кронштейнов, думаю, что и так все понятно, работа механическая. Тем не менее, если кто-то не знает, что такое анкерный болт, я покажу вам, как он выглядит:

Он состоит из стакана и болта в нем Болт имеет резьбу под гайку с одной стороны и более толстую конусную с другой стороны- На самом деле на рисунке слева — по закону аккуратности, чтобы не повредить резьбу под гайку, ее загоняют в просверленное отверстие одновременно Я советую вам отправить гайку, но не разбирать ее до конца, иначе болты рискуют полностью провалиться в отверстие, У вас ничего не получится То же самое касается и установки болтов кронштейна (гайки все еще ослаблены) — Следите за тем, чтобы болты не попали в стекло, я рекомендую вытащить их самостоятельно перед установкой на кронштейн или слегка закрутить гайкой — чтобы конус вошел в стекло и болт не шатался Стекло должно быть заподлицо со стеной и выходить из отверстия по гайке соответственно Принцип действия анкерного болта следующий: Когда гайка начинает затягиваться гаечным ключом, она вытягивает болт внутри стекла из резьбы Конус, расположенный на конце болта, проникает в стекло и прорывает его как можно дальше в отверстие В результате задача оказывается не тривиальной — выдернуть такой болт из стены, поэтому рекомендуется, вешайте кронштейны на самозажимные анкерные болты, а не на болты с пластиковыми дюбелями Однако выбор крепежа — личное дело каждого Единственное, что вы все равно будете выбирать анкеры — обращайте внимание на их качество, особенно на материал и толщину стекла, так как очень расклешенные анкеры делаются и служат соответственно

При установке на балконе обычно можно просверлить стену и обрезать ее с помощью стержня соответствующей длины (их можно приобрести в магазинах). Они крепятся гайками с обеих сторон.

Я вернусь к установке

Первая — антенна с 3 конвертерами на Sirius, HOTBIRD, Amos, вторая на Eutelsat 36E Изначально кронштейны были прикручены на анкерные болты, позже я изменил их по ширине Винт оказался ненадежным На фото показана первая неудачная попытка в виде оставшихся балок На этом этапе кронштейны также были обновлены для усиления оригинальной покраски (и кроме того, было много белой краски — это видно в нескольких реках :)):

На фото выше антенна уже собрана, с конвертерами, кабелями и т.д., изначально антенна была просто собрана, висела на кронштейне, и только потом держалась на кабеле с конвертерами у меня просто был тонкий металлический кабель, и я его закрепил через антенну и утопил в передней шахте, когда ветер сорвал крепления, чтобы антенна не пикировала с потолка 🙂 На самом деле, на самом деле, это почти нереально, но пусть это будет нереально, но пусть это будет — думал я. Для настройки Антенны в вертикальной и горизонтальной плоскостях необходимо закрепить крепление так, чтобы антенна не меняла свой наклон самостоятельно, но могла быть перемещена в одновременных плоскостях с некоторым усилием. Эти орехи являются последними настройки Они не задерживаются надолго:

Неудачный левый винт располагает антенну в вертикальной плоскости, 2 незанятых правых витка и антенна относительно кронштейна в горизонтальной плоскости.

Затем оба мультифида устанавливаются на центральный кронштейн антенного конвертера, конвертеры вставляются во все кронштейны и все затягивается так, чтобы с некоторым усилием во всех плоскостях конвертеры могли вращаться в мультифидах (кабели будут подключены позже). На фотографии ниже показано, что такое Multihide и как они крепятся:

Затем начинается процесс настройки । Другой конец кабеля длиной несколько метров прикручивается к приемнику с центральным преобразователем, другой конец кабеля прикручивается к приемнику. На каком-то сайте у меня есть картинки, что такое F-разъем и как его правильно прикрутить к кабелю. Вот они:

Приемник подключается к телевизору, только после этого включается 220 ④ Важный момент — при намотке ④-④ на кабель, необходимо внимательно следить за тем, чтобы тонкий провод кабеля экранировал, оплетка не была замкнута от центральной жилой зоны, иначе можно вывести из строя приемник

Я включаю телевизор, ресивер, захожу в меню «Установка-пост». каналов . В списке спутников Я выбираю спутник Sirius 2 / KU 4.8 E-it слева. настроен Жестко закрепленный центральный преобразователь. Справа в меню я выбираю:

⑦ : (включите преобразователь)

⑦ Тип: универсальный (конвертер универсального типа, после моей покупки).

❶: 10600/9750 (указано на конвертерах).

22❶: auto (сигнал переключения бара — я сбрасываю его).

❶ : Нет (я отбрасываю его, потому что сигнал подключен напрямую, а не через жесткий диск).

Далее я захожу в желтое подменю транспондеров и выбираю транспондер, на котором я буду искать сигнал (советую написать несколько транспондеров к уже выбранным со спутников С различной поляризацией и реальной работой свободного канала (FTA). Список можно найти по следующей ссылке. Я решил настроить для себя следующие транспондеры:

Каналы спутниковых транспондеров для визуальной проверки.

SIRIUS 4.8E 11766 H НОВЫЙ КАНАЛ, 5 КАНАЛ (УКРАИНА)

Сириус 4,8 ❶ 11996 H Россия сегодня

Сириус 4,8 ❶ 12073std Интер+

Через спутник ④ 4,8 ④ 12245 ④ Европа

HOTBIRD 13 ❶ 10971h 3 канала

Платформа HOTBIRD 13 ❶ 11034v RTR

HOTBIRD 13 e11411h Аджария телевидение

HOTBIRD 13e11766v Rai год

HOTBIRD 13 ❶ 12207h Fashion Television Europe

❶ 4 BODYB10722BD1, 1 + 1, кинотеатр

AMOS 4W 10759 H TELEKANAL STB, TONIS, MTV УКРАИНА, ГЕРМАНИЯ.

❶ 4 ❶ 10925 ❶ Россия сегодня.

EUTELSAT W4 36E 11727 L ИГРОВОЕ ТЕЛЕВИДЕНИЕ, RU TV.

Микрофлюидика 4 36 Микрофлюидика 12322 Микрофлюидика плюс ИНФОКАНАЛ

В моем случае, например, это изначально транспондер 11766❶, передаваемый с горизонтальной поляризацией на частоте 117666 Для простоты качество сигнала можно отобразить в полноэкранном режиме с помощью информационной кнопки Я перехожу к «Quality» на нижней шкале:

Что мы видим на этой картинке? Радостные фотографии имеют качество подсказки! Чего на самом деле следует ожидать? В конце концов, антенна «смотрит» в направлении спутника.

Затем наступает самый сложный момент, который требует значительной выдержки -. это настройка антенны в самолетах. Зачем нужна фракция — буквально несколько миллиметров, и не будет никаких признаков. Не то чтобы это было плохо, но это будет совсем не то! Конфигурация состоит в следующем, необходимо установить антенну в определенном вертикальном положении, в моей ситуации это было примерно следующим образом:

Затем нужно очень осторожно повернуть антенну в горизонтальном направлении и при этом внимательно посмотреть на шкалу качества, сначала в одну сторону, и если шкала не изменится на 0, то в другую. Когда окажется, что шкала качества поднялась хотя бы до 10-15 — это уже первый прорыв, можно остановиться и сделать перерыв 🙂 Снова перемещайтесь в горизонтальной плоскости до тех пор, пока вертикальный угол антенны и появление сигнала. Когда получены хотя бы некоторые сигналы: Теперь нужно еще более плавно перемещать антенну влево и вправо и пытаться получить максимальное качество сигнала. После того как вы этого добьетесь, попробуйте получить еще больший сигнал, очень плавно перемещая антенну вверх и вниз. Затем можно попробовать слегка повернуть конвертер в держателе вокруг своей оси (для этого на конвертере есть метки):

Максимальный сигнал может быть получен только при сочетании всех этих настроек. Еще один нюанс — если вы не можете найти подсказку ни при каких обстоятельствах и проверили все 100 раз, включая. настройки Имеет смысл попробовать приемник, другой конвертер, возможно, он неисправен. Я получаю максимальный уровень сигнала, который я могу исключить:

Кажется, вы можете охладить и затянуть все регулировочные винты? Неважно как! В конце концов настройка Для передачи был создан транспондер в горизонтальной поляризации (на рисунке в конце второго периода есть буква h), но вам необходимо еще настроить Отсутствие транспондера в вертикальной (V) поляризации:

В моем случае поворот конвертера против часовой стрелки в держателе помог добиться лучшего качества сигнала в вертикальной поляризации.

Затем вы можете просканировать транспондер (см. документацию к приемнику) и визуально убедиться, что он принят. ли каналы И соответствуют выбранному спутнику:

Если сигналы в горизонтальной и вертикальной поляризации максимально вытягиваются, необходимо затянуть все регулировочные гайки под завязку. И здесь возникает неловкий момент — вы затягиваете гайку, когда антенна слегка меняет направление, и качество сигнала может заметно упасть! Поэтому затягивать его нужно очень аккуратно. Все, антенна и первый конвертер настроены . Выключаю ресивер из розетки, сматываю кабель с центрального конвертера на конвертер слева (тот, что на мультифиде, если смотреть на антенну спереди), включаю все, выбираю меню HOTBIRD 13E, в нем же настройки меню справа, как в Sirius, я выбираю рабочий транспондер и пытаюсь получить настроить максимальное качество сигнала. Только на этот раз я настроил на мультифид не антенну, а сам конвертер. Он может вращаться во всех плоскостях по отношению к фокусу антенны — влево, вправо, вверх, вниз, вперед, назад:

Все гайки затягиваются, когда сигнал максимален. Я не забываю проверять обе полярности. Просканируйте транспондер HOTBIRD и проверьте все свободные. каналы визуально.

Я снова выключаю все, поворачиваю кабель к третьему конвертеру, включаю все, выбираю Amos 4w и выходной сигнал настройку Для него. Все одинаково. И снова настройку Первую антенну можно считать законченной.

Вторая антенна. Я иду настроить Eutelsat W4 на 36E (НТВ+). Это просто — конвертер. Поскольку это сферическая поляризация, не очень важно, как она расположена в держателе. Лучше всего — дно с кабелем, чтобы на нем не скапливались осадки:

Соответственно, необходимо настроить антенны в горизонтальной и вертикальной плоскостях. Я выключаю все и прикручиваю кабель к этому конвертеру. Настройки конвертера, который я купил, следующие:

Я установил вторую антенну, проверил антенну в обеих поляризациях на разных транспондерах. Поскольку конвертер рассчитан на круговую поляризацию, они проверяются не на H и V, а на L и R (левый и правый).

Вот и все. Вы можете отключить все. Теперь вам придется выполнять переключение сигналов через жесткий диск. Это выглядит примерно так:

Мой жесткий диск имеет 1 выход для приемника, 4 входа для указанного приемника и конвертера, называемые 1,2,3,4. Я подключаю конвертеры следующим образом:

С подключением все просто — к каждому конвертеру подсоединяется кусок кабеля, который подключается к соответствующему входу жесткого диска. Если вы впервые устанавливаете антенну с конвертером, жесткий диск не нужен. Если на диске есть 2 конвертера и одна антенна свободна для 2 портов, проблем нет. Диск устанавливается рядом с антеннами и желательно заключен в водонепроницаемую коробку (я купил его в магазине электротоваров), чтобы на него не попадали осадки:

Дно коробки для дисков желательно тонировать для вентиляции. Острые углы изгиба кабеля не допускаются! F-разъемы на конвертерах закрываются либо колпачками, либо теплопроводной трубкой с набором:

Кстати, на фотографии выше показано расстояние между конвертерами и углы их наклона. Справа находится антенна, направленная на спутник Eutelsat W4.

Я установил протокол Discake в приемнике (в моем случае 1.0) и в дистрибутиве конвертеров в соответствии с входом (портом) жесткого диска:

На картинках показано, какие входные (портовые) преобразователи назначены дискретке (на каком спутнике). 0 / 12В: только для Lancobox «A. Если нет, то не нужно включать его на 12В. Я сохраняю изменения, проверяю, работают ли все входы на diskka (т.е. на всех ли настроеных Спутники имеют сигнал).

Возможно, у кого-то возникнет вопрос, но почему бы сразу не подключить все конвертеры к HDD, зарегистрировать и настроить все входы? Ответ прост — с действительно неработающим жестким диском вы потеряете много времени и нервов, пытаясь решить проблему. настроить Персонаж, который по определению не может быть найден. Кроме всего прочего, без жесткого диска вы быстро узнаете, купили ли вы рабочий конвертер.

Я тяну за кабель так, что ничего не угрожает. Он не крепит кабель к кабелю, опустите кабель и потяните его вниз. Проложите кабель в квартире, подключите приемник, телевизор и часы. спутниковое ТВ:)

Наконец, вот что произошло на крыше:

* — Если после установки на кронштейн нет доступа к антенне:

Если конвертер на антенне дает добро, то на комплексной антенне ничего не застывает, антенна вывешивается за окно (или еще куда-нибудь) за кронштейн и настраивается в вертикальной и горизонтальной плоскости все из того же окна (вернемся к профилактике в начале инструкции.), что делать при необходимости. настроить Еще 1 дополнительный конвертер (или больше) на мультифиде? В стране я сделал вот что: Я вкрутил кронштейн в старый высокий шкаф, установил на нем антенну, поставил всю конструкцию перед широким окном и настроил ее. Странный момент, кстати, это первое включение, где при примерном наклоне антенны в дополнение. настройки , я получил уровень качества на Sirius выше 70%! Я не могла поверить своим глазам :)) одним словом — в таком виде. настроил Все 3 конвертера аккуратно прижал, отремонтировал крепление за окном и повесил на него антенну с уже настроенными конвертерами. Все, что остается, это настроить ее в плоскостях.

Важный момент в установке хай-хай. спутниковых антенны: Помимо защиты и страховки, особенно при подвешивании антенны к кронштейну или мачте, всегда следует опасаться антенны. Представьте, что можно сделать с головой случайного прохожего или спланировать антенну с большой высоты с помощью корпуса дорогого BMW 🙂

Еще многие рекомендуют делать на крыше антенн заземление, но некоторые установщики являются ярыми противниками этого. Я склоняюсь к выводу, что заземление антенны все равно не приносит вреда.

Ну, наконец-то:

Список самых популярных каналов Согласно информации, которую я получил сегодня от Троицы из HOTBIRD, Sirius, Amos (будьте готовы к тому, что периодически будет происходить ротация и кодирование каналов ):

Каналы Украины (спутник Sirius)

Каналы Украины (спутник Амос)

Каналы России (Спутниковая жар-птица)

Новости Евро на русском языке,

❶ Христианский спутник — первый христианский канал на русском языке,

Русская музыка канал

Русскоязычные каналы (спутник Sirius)

1 बाल्टिक संगीत канал ,

Русскоязычные каналы (Hot Bird)

Русская музыка канал ,

Ajara TV — канал ❶ Телевидение, новости и последние фильмы на русском языке,

Национальное телевидение Армении-телеканал Армения,

Евроновости — круглосуточно канал Новости на русском языке,

❶ Христианский спутниковый телеканал стал первым христианским канал на русском языке,

④ — казахстанский телеканал ④ агентство «Хабар»,

Caspio net вела круглосуточные информационные трансляции с ритм-блоками на трех языках: Английский, казахский и русский языки,

❶ , ❶ — ❶- фильмы на русском языке.

Англоязычные каналы (Hot Bird)

Получить Грин Кард ТВ,

Al Jazeera German,

Пророческие слова,

Церковный канал,

Улыбка ребенка,

❶ (Голос Америки),

Слова души,

④NETWORK 2,

Европа через спутник,

खेल (गर्म पक्षी)

Синхронизированный спортивный канал*,

Английская премьер-лига*,

ESPN Classic sports*,

कार्टून (गर्म पक्षी)

Baby TV — для самых маленьких*.

Детский канал AJ,

Улыбка ребенка,

Mi TV, бумеранг*,

Baby TV — для самых маленьких,

Музыкальные каналы (Hot Bird):

Музыкальная шкатулка Россия,

102,5 хитовых каналов,

Музыкальная шкатулка Italia,

Оникс, телевидение «Халифа»,

कामुक: (हॉट बर्ड, सीरियस, अमोस)

Голубой хастлер ТВ*,

Верховный мастер ТВ,

Сексуальная арабская милф точка g,

Весь секс, канал AAA секс,

MCT (6 кан ।,❶, кодированный), (

Red Licht (5 кан ., XXX, кодированы),

SexView (14 кан ., XXX, кодированы)

फैशन: (गर्म पक्षी)

समाचार: (गर्म पक्षी)

Всемирная сеть Европа,

Bloomberg TV Europe,

Немецкие каналы :(Hot Bird)

❶ Информация, спутник Европы,

Французские каналы :(Hot Bird)

ТАЙВАНЬ5 Мировая Европа,

Лучшие магазины,

Европа через спутник,

Испанские каналы :(Hot Bird)

Добавьте TBN Europe,

Европа через спутник

Итальянские каналы :(Hot Bird)

Камера деи дипутатов,

Дива Футура Шанель,

Diva fatura в прямом эфире,

Diva Futura plus,

Elite Shopping TV,

E-TV Эмилия-Романья,

Европа через спутник,

Италия в мире Шанель,

Mediterraneo Sat 1,

Mediterraneo Sat 2,

Музыкальная шкатулка Italia,

Радио Италия ТЕЛЕВИДЕНИЕ,

Рай Неттуно,

Рай Неттуно сидел ано,

Мнение Спортспутник,

Рай Трей, Рай Ано,

Сардиния ано сат,

Декорации, Сицилия Шанель,

Sky Meteo 24 активен,

Активно играет на примо-пиано,

Активная мозаика Sky TG24,

Sky TG24 активен,

Sky TG24 активные игры,

TV Koper Kapodistrien,

Канал Videolook Италия,

Польские каналы :(Hot Bird)

Европа через спутник,

Polsat zdrowie i uroda,

Арабские каналы :(Hot Bird)

Абу-Даби Телевидение Европы,

Сеть братств,

Канал «Аль-Джазира»,

Детский канал «Аль-Джазира»,

Документальный фильм Аль-Джазиры,

Аль-Джазира Мобашер,

Al mustakilah TV,

Канал новостей Аллама,

Алхурра, Алхурра Европа,

Дубайский спортивный канал 2,

Дубайское телевидение Европы,

Galaxy SAT TV, Икра

Икра, Иштар ТВ,

Спутниковый канал «Джамхирия»,

Кувейтский космический канал,

MBC Maghreb al-Arabiya,

Medi 1 sat, Miracle,

Оманское спутниковое телевидение,

Спутник Саудовской Аравии Tv 1,

Сирийский спутниковый канал,

Каналы исцеления,

TVM Middle East,

Йеменское спутниковое телевидение

Индийские каналы :(Hot Bird)

Открытый университет Махариши

Национальные каналы :(Hot Bird)

Армения — Национальное телевидение Армении

Бангладеш-ATN Bangla

Болгария — Телевидение Болгарии

Нидерланды-БВН ТВ

Грузия — Аджария ТВ

Индия — Открытый университет Махариши

Корейско-арильское телевидение

Македония-mktv

Польша — TV Polonia, tvN

Румыния — TV Romania international, Pro TV International. *

Таиланд — Таиландское телевидение

Югославия-ТВ Черногория,

* — канал Можно получить, если в приемнике есть эмулятор, но расслабление не гарантируется каналы -открытые (FTA).

http://www. lyngsat. com / -table and❶. Очень хорошая страница с параметрами спутников и каналов

http://www. lyngsat. com/freetv/Ukraine. html — таблица бесплатного украинского языка каналов на спутниках

http://www. lyngsat. com/freetv/russia. htm l-таблица бесплатных русских каналов каналов на спутниках

Удачи в выборе и использовании спутниковых систем:)

В современном мире спутниковое В телевидении нашлось масштабное применение, поэтому многих интересует этот вопрос, как настроить каналы спутникового Телевизор Из всего многообразия спутников Самым популярным, пожалуй, можно назвать Ямал 202 Такая популярность обусловлена тем, что большая часть каналов С этого общедоступного спутника принято считать, что конфигурация антенны на нем может быть выполнена без помощи специалиста

Настройка спутниковой антенны

Это необходимо;

  • Компас, чтобы определить, где находится юг;
  • спутниковый тюнер.

Многих особенно интересует вопрос, возможно ли это самостоятельно, и если «да», то как, как настроить каналы . Спутниковую тарелку Необходимо установить на стене, потолке или во дворе дома с южной стороны щита тарелкой Высокие деревья или высокие здания не должны мешать настройка На другие спутники, которые передавали каналы , не производится, он вполне подойдет для недорогого FTA резидента для каналов Открыто в общественной зоне

Поскольку большая часть Ямала 202. каналов , их более 50, лежит в С-диапазоне, то конвертер должен использоваться именно с этого рубежа 49 градусов восточной долготы — это координаты расположения спутника на орбите, и, соответственно, В большинстве регионов антенна должна быть повернута прямо на юг

В идеале настройка Делать это нужно на профессиональном оборудовании, но они достаточно дорогие, поэтому не возбраняется использовать дешевые аналоги, которые будут им способствовать настройке На спутнике об этом сообщает акустический или визуальный сигнал, если нет такого оборудования, для настройки Вы можете использовать компас Вы можете определить градус направления на юг, используя интернет-ресурсы

Приемник и фронтальный конвертер, подключенные к телевизору. настройкой Сигнал должен быть подключен через коаксиальный кабель Убедитесь, что конвертер направлен на юг Для этого выдвиньте антенну в нужном направлении, которое необходимо найти с помощью меню приемника настройку Выберите спутник Ямал — 202 в списке антенн и в списке транспондеров выберите частоту 3982 L 4285. Лучшим пакетом на этом транспондере является каналов .

Данные на приемнике отображаются с помощью двух рубашек: Один показывает уровень сигнала, а другой — его качество Далее необходимо повернуть антенну влево, а затем переместить ее вправо, чтобы получить максимальный уровень на шкале сигнала После этого аккуратно переместите антенну вверх или вниз, чтобы получить максимальный уровень на шкале качества Более высокое качество сигнала можно получить, если в конце установки повернуть конвертер слева направо. Сканирование приемника и сохранение данных с помощью «слепого поиска»».

Настройка каналов на ресивере

Рассмотрим, как настроить бесплатные спутниковые каналы На приемнике, подключенном к телевизору, имеются специальные устройства для приема телевизионных сигналов, спутниковые ресиверы. Для настройки каналов Приемник должен быть подключен к телевизору и антенне, все соединения находятся на задней панели Антенный кабель ④ или, при подключении к входу, к разъему телевизора — SCART или RF.

Настройка каналов . Иногда каналы В памяти приемника при подключении антенны или телевизора сразу запускается телепрограмма Если на экране отображается сообщение об отсутствии сигнала, это означает, что телевизор подключен правильно и вот настройкой каналов Мы должны сделать это сами.

Выведите меню на экран с помощью пульта дистанционного управления и соответствующих клавиш. Найдите нужный пункт меню. Он может иметь разные названия, например: «Edit», » Main». настройка «, «Поиск», «Информация». Настройте язык и другие основные параметры. При необходимости введите PIN-код. Ранее была выбрана опция «Автоматический поиск каналов । Нажмите «OK» в конце и выберите. каналы Определите качество и силу сигнала по шкале по очереди. настройки .

Настройка каналов на компьютере

Рассмотрим, как настроить спутниковые каналы Посмотреть на компьютер.

  • Определить список каналов Большинство из них любили смотреть. Затем перечислите спутников Те, кто каналов । Воспользуйтесь Интернетом, чтобы найти эту информацию.
  • Лингсат. com искать на сайте информацию о выбранных спутниках: Лучи покрытия, параметры сигнала, данные об отсутствии или шифровании.
  • Если с домом все в порядке, он не зашифрован и входит в зону сигнала, необходимо приобрести оборудование: спутниковую Антенна, DVB-карта s или S2, конвертер KU или C-диапазона, антенный кабель. При покупке оборудования параметры сигнала определяются параметрами DVB и конвертера.
  • Далее необходимо установить спутниковое оборудование, настроить Он фиксирует сигнал с помощью программного DVB-тюнера. После фиксации сигнала установите на компьютер программу для просмотра спутникового телевидение, например, progdvb и сканирование его со спутника. По окончании работы программа создает плейлист обнаружения каналов .

Установка спутниковой антенны и настройка спутниковой Антенны для 3 спутников AMOS 4.0 W ASTRA 4A 4.8 E hot bird 13.0 E

Установка антенны и настройка её на приём каналов с трёх спутников В то же время это оптимальное решение, экономящее финансы и пространство.

Более 100 россиян и украинцев выпустят на свободу канала А также итальянский, польский и др. каналы .

Для установки антенны на 3 спутника нам потребуется:

1 спутниковая Антенна 3 конвертера (головной) 2 конвертера боковых креплений (мультифиды) 1 переключатель DISEC. 1 спутниковый ресивер

А также провода, F-ссылки, инструменты.

Планировочное расположение преобразователей (основных).

Как видно, центральная головка антенны направлена в сторону спутника Astra 4a (ранее Sirius), она должна присоединиться к деактивированной антенне.

Сборка антенны подключение кабеля к конверетру и переключателю.

Кабель должен быть подключен при закрытом приемнике. Замыкание кабеля может привести к выходу приемника.

Прикрепляем две головки с мультифидом для примерного положения (на рисунке).

Прикрепляем голову кота, отводим Амоса влево от центральной головы (если смотреть со спины антенн) на 7 см и чуть больше, затем голова отводит теплую птицу вправо, она находится примерно в 3 см от центральной головы и чуть меньше.

Diseqc-переключатель.

Подключите кабель от головки к расшифровке DISEQC. Мы пишем, какие порты коммутатора (порты пронумерованы) соответствуют каждому спутнику. Например, конвертер, принимающий сигнал со спутника Amos, подключит первый порт, третий — Sirius, четвертый — Hot Bird.

Amos 1/4 Sirius 3/4 Hot Bird 4/4

Настройка ресивера.

Теперь необходимо настроить Приемник или наша конфигурация. Поскольку мы можем использовать различное количество головок и переключателей в настройках Приемники этих данных еще не установлены. Нам нужно указать, что мы используем переключатель с четырьмя входами, а точнее, нужно указать, какие головки переключателя подключены к головке.

Заходим в меню — нажимаем на консоль меню. В зависимости от модели приемника, структура меню может не иметь пресинаптических различий. Мы рекомендуем использовать уже настроенные спутниковый приемники. Заходим в «Меню» — «Установка», выбираем спутники по очереди и устанавливаем параметр «DISEQC».

amos 1/4

sirius 3/4

hot bird 4/4

Поиск сигнала и направление антенны.

Мы установили центральную головку для спутника Astra 4a.

Когда антенна установлена, кабели подключены, приемник включен — включаем антенну и находим сигналы спутников । Чтобы облегчить задачу, нам нужно заранее определить угол подъема спутниковой тарелки и угол поворота.

На сайте http://www. dishpointer. com / они могут определить местонахождение антенны и ее географические координаты. Вам нужно только представить страну, город, улицу, дом и выбрать интересного собеседника. 4.8 e выбираем Sirius 4. Видим направление на карте, под картой вы найдете координаты местности и угол, на который нужно поднять антенну.

Итак, сначала нам нужно настроить Спутниковая антенна Astra 4a (ранее Sirius) является центральным флагманом. В меню приемника переходим к спутнику ASTRA или включаем его из каналов На спутнике ASTRA, например, «Рада» или «2+2».

Вы должны увидеть две шкалы: Первый показывает уровень сигнала, а второй — качество.

Антенны устанавливаются на нижней шкале «Качество». Постепенно поворачиваем антенну влево-вправо, если сигнал не найден, немного меняем угол наклона антенны и повторяем вращение снова. Уровень сигнала должен быть около 70. Мы фиксируем антенну для считывания. Половина работы сделана!

Повторяем операцию с левой головой (AMOS). Например. на канал «1+1» или «Новый канал «। Сейчас у нас нет возможности перемещать антенну, мы меняем положение головы с помощью многогранных креплений. Мы стараемся, чтобы качество сигнала было более 70.

На последнем этапе мы установили Hot Bird (правая голова). Вы можете настроить на каналы «1tv», «rtr»। Качество сигнала на этом спутнике может быть. настроить Более 70. Когда настройка с монтировкой заставила добиться максимального результата, мы поворачиваем конвертер вокруг своей оси и принимаем максимальный сигнал с этого спутника.

Если возникнут вопросы, пишите на форуме в теме: Настройка антенны на 3 спутника Amos Astra HOTBIRD

Источник: https://www.cssapemaster.ru/kak-nastroit-vse-kanaly-na-sputnikovoj-tarelke

Top
