Как найти и настроить спутниковые каналы на телевизоре Samsung

1. Как подключить спутниковую антенну к телевизору Samsung

Сначала подключите спутниковую антенну к телевизору । Спутниковая антенна подключается двумя способами:

Если в телевизоре Имеется спутниковая связь, антенна подключена напрямую к телевизору । Телевизор самостоятельно принимает сигнал от антенны и выводит изображение на экран.

Если в телевизоре Нет спутникового подключения, подключение через антенну спутниковый Приемник — устройство, принимающее сигнал от антенны и выводящее изображение на экран. на телевизор .

Внешне приемник выглядит как обычный видеомагнитофон

Проверьте подключение антенны каналы . Способы поиска каналов зависят от телевизора И, кстати, антенна подключена.

2. Как найти каналы Если антенна подключена к спутниковому соединению

Нажмите здесь, чтобы узнать больше о Discovery каналов Выбрав оператора из списка.

Работает на телевизорах Samsung 2019-2015 (серии T, R, N, M, Q, LS, K, J).

Самый простой способ. Телевизор получает определенный список. каналов , нельзя будет настроить Удалите заказы или ненужные заказы.

После подключения спутниковой Включают антенны для спутникового подключения телевизор и войдите в меню.

Перейдите в раздел Broadcast и выберите пункт Autobuilding.

В пункте Антенна выберите в списке имя оператора.

Нажмите кнопку Сканировать для поиска каналов .

Дождитесь завершения поиска каналов .

Приготовьтесь. Нажмите кнопку мыши и выйдите из меню.

Нажмите здесь, чтобы узнать больше об автоматическом поиске каналов

Работает на телевизорах Samsung 2019-2012 (серии T, R, N, M, Q, LS, K, J, H, F, E, D).

Давно посажен, телевизор Найти все доступное каналы . Нельзя будет настроить Удалите заказы или ненужные заказы.

После подключения спутниковой Включают антенны для спутникового подключения телевизор и войдите в меню.

Перейдите в раздел Broadcast и выберите пункт Autobuilding.

В пункте Антенна выберите пункт Спутниковая антенна.

Установите необходимые параметры для настройки :

— Выберите тип каналов , которые нужно найти : Радиоканал, Телевидение каналы или все;

— Выберите нужного партнера из списка. Введите название спутника у спутникового оператора;

Если в списке нет нужного спутника, найдите в списке каналы вручную.

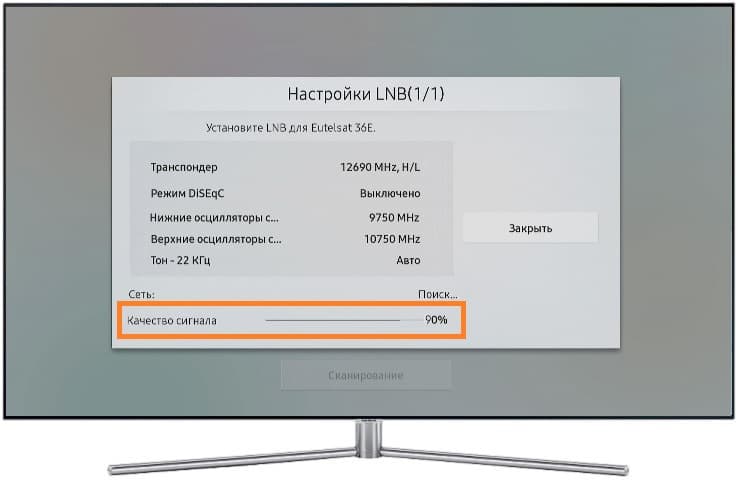

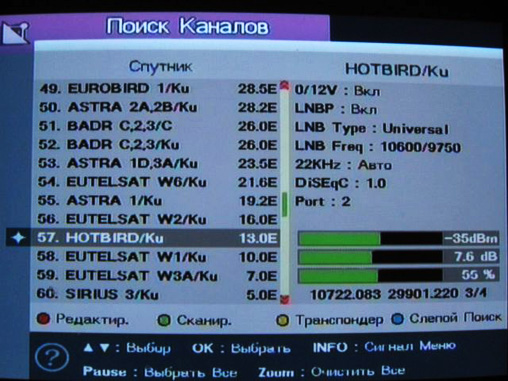

— Введите все данные в пункте настроек LNB. Проверьте значения у спутникового оператора;

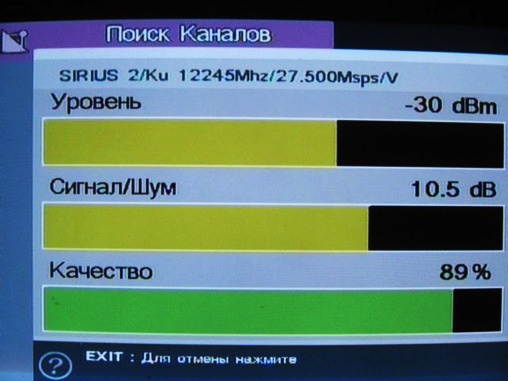

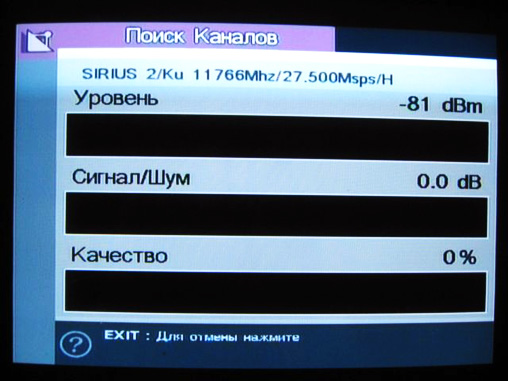

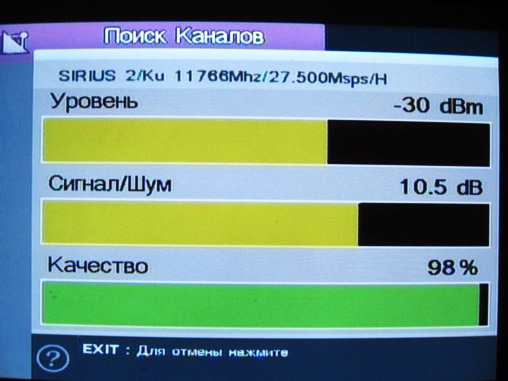

После ввода данных проверьте качество сигнала.

Если качество сигнала находится в диапазоне от 100 до 80, нажмите Закрыть.

Если качество сигнала ниже 80, попробуйте отключить звук — 22 кГц. Если это не помогло, проверьте установку и подключение антенны. Низкое качество сигнала указывает на плохой сигнал, поступающий от антенны. Невозможно смотреть телевизор найти каналы Или он будет проявляться с помехами.

Нажмите кнопку Сканировать для поиска каналов .

Дождитесь завершения поиска каналов .

Приготовьтесь. Нажмите кнопку мыши и выйдите из меню.

Если телевизор не нашел какие то каналы , попробуйте найти каналы вручную.

Нажмите здесь, чтобы узнать больше о ручном поиске каналов

Работает на телевизорах Samsung 2020-2012 (серии T, R, N, M, Q, LS, K, J, F, E, D)

Это занимает много времени, необходимо знать параметры каждого транспондера. Включает найти только те каналы , которые нужны, и настроить их порядок.

После подключения спутниковой Включают антенны для спутникового подключения телевизор и войдите в меню.

Позвоните в зону вещания и выберите дополнительный пункт настройки । Если этот элемент недоступен, выберите элемент настройки. канала .

Выберите спутниковую систему. Введите PIN-код для входа в этот элемент. По умолчанию это значение равно 0000.

Откройте выбор спутника, выберите User sat и нажмите Сохранить.

Включите питание LNB, если оно выключено.

Выберите пункт настроек LNB.

Введите данные для настройки :

— Задайте настройки транспондера;

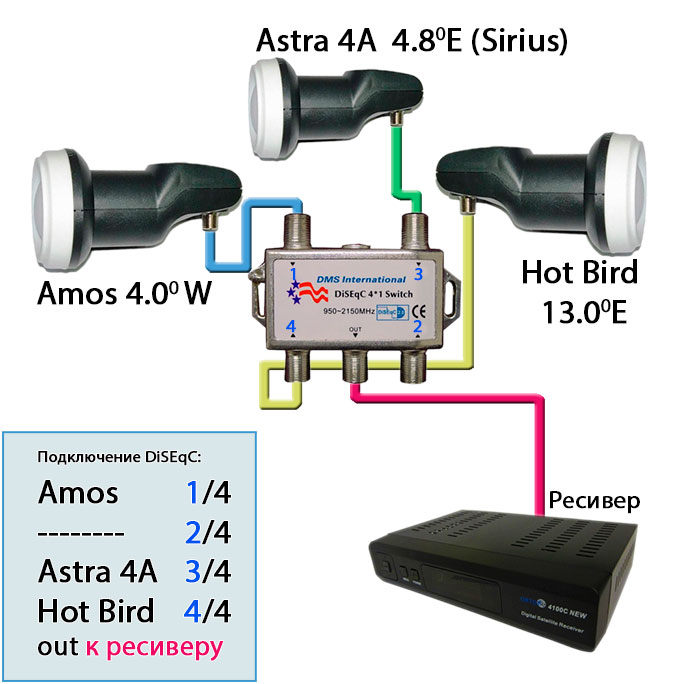

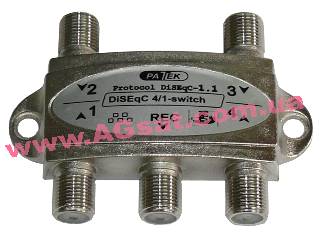

— Убедитесь, что режим DISEQC выключен, когда он не используется;

— Установите верхний LNB и нижний LNB;

— Установите тон — 22 кГц в зависимости от типа LNB.

Все данные уточняйте у спутникового оператора.

После ввода данных проверьте качество сигнала.

Если качество сигнала находится в диапазоне от 100 до 80, нажмите Закрыть.

Если качество сигнала ниже 80, попробуйте отключить звук — 22 кГц. Если это не помогло, проверьте установку и подключение антенны. Низкое качество сигнала указывает на плохой сигнал, поступающий от антенны. Невозможно смотреть телевизор найти каналы Или он будет проявляться с помехами.

Возвращение к дополнительной точке настройки (Используйте кнопку Назад) и выберите заданное значение вручную.

Выберите Транспондер → Создать.

Введите данные для настройки И нажмите кнопку Сохранить. Уточнить данные у спутникового оператора.

Если нужно найти каналы Выберите Disconnect на транспондере в точке поиска сети. При необходимости найти все каналы — Выберите один.

Нажмите кнопку поиска.

Дождитесь завершения поиска каналов .

Приготовьтесь. Нажмите кнопку OK и выйдите из меню.

3. Как найти каналы Если антенна подключена к спутниковому ресиверу

Перед поиском каналов подключите телевизор к спутниковому приемник (через HDMI, тюльпан или другой кабель). И снова настройте приемник. См. как это сделать, инструкцию по эксплуатации или контакты. 4. к спутниковому оператору.

4. невозможно смотреть в зашифрованном виде каналы . Что делать?

Для просмотра зашифрованных каналов подключите к телевизору Кулачковый модуль. Купить кулачковый модуль у спутникового оператора или в магазинах электроники.

5. Как настроить Эфирное (через обычную антенну) или кабельное телевидение.

Настройка спутникового Телевидение отличается от настройки Эфирное или кабельное телевидение. Используйте отдельную статью ниже.

Настройка спутниковых каналов

Почти каждый день спутниковые Телевизионные станции меняют свои транспондеры, чтобы смотреть на своих любимых каналов Мы должны их отсканировать. После каждого сканирования только каналы Другие исчезают. Например, спутник Amos остановил около десятка программ. каналов И теперь необходимо снова их разогнать. Каналы заранее предупреждали, что необходимо обратиться за помощью к телемастеру. Но почему, когда все необходимо настройки Вы можете потратить себя, потратить совсем немного времени и получить те же результаты. Как это сделать на примере приемника Oberon 4100?

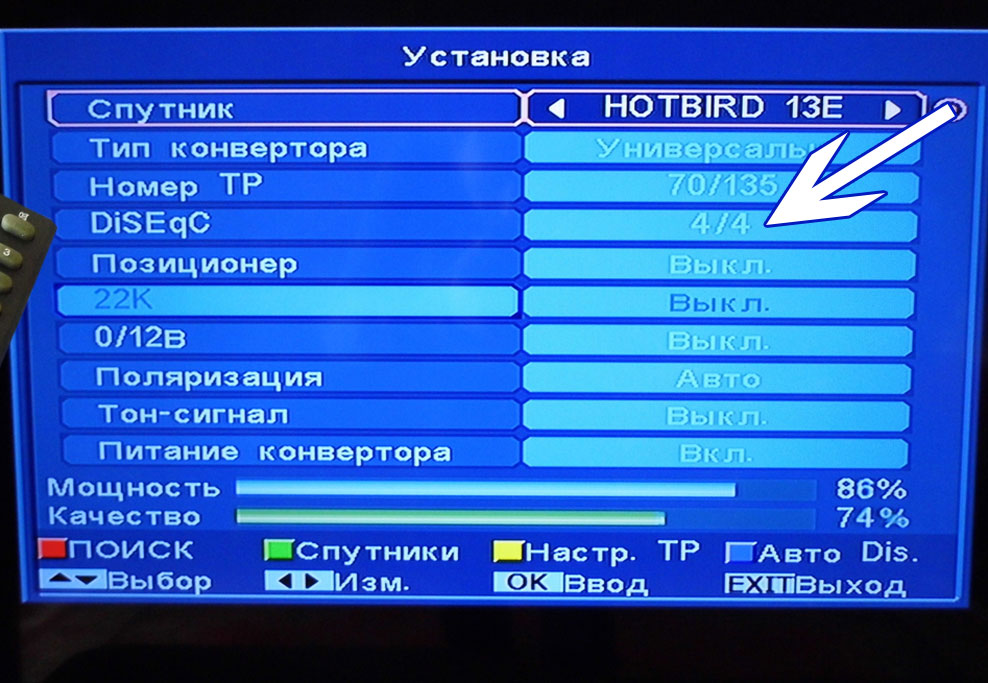

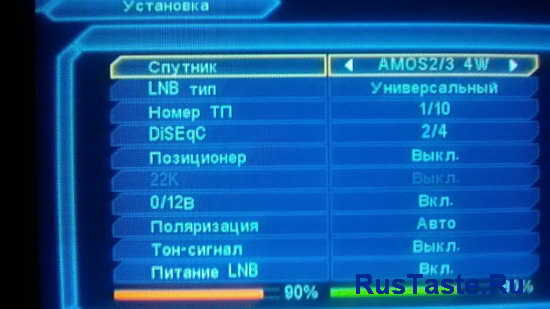

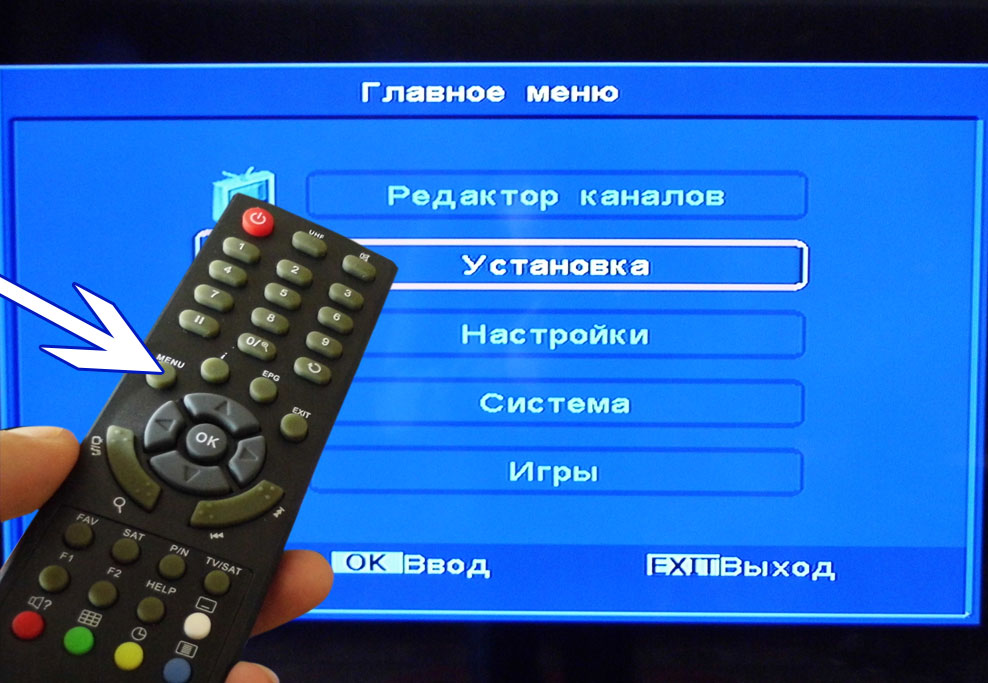

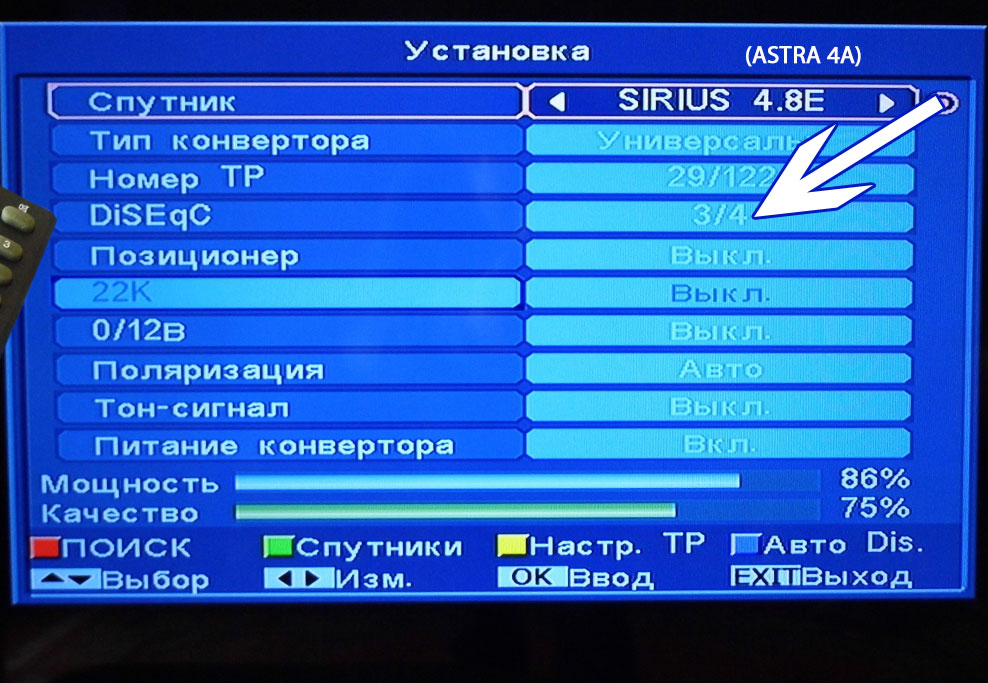

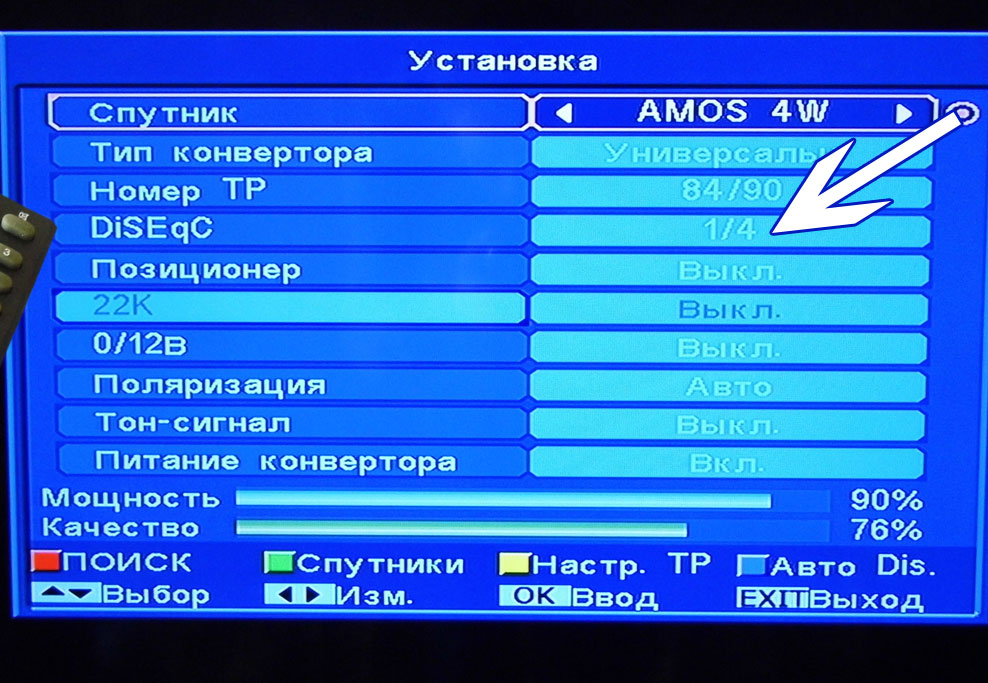

Сначала мы заходим в приемник и ищем секцию и#171;Установка» Кстати, секции могут отличаться на одном и том же тюнере. В зависимости от прошивки

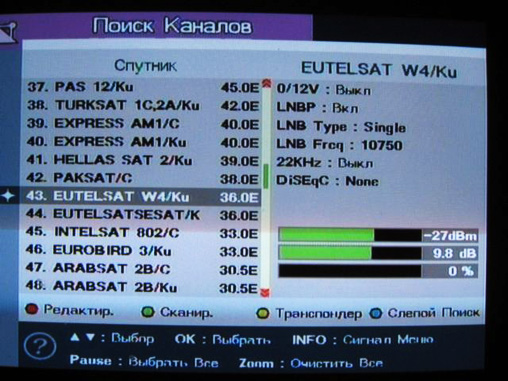

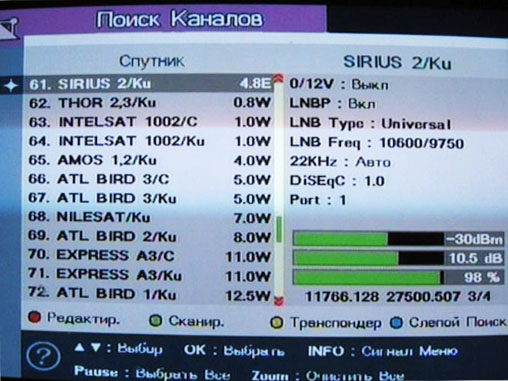

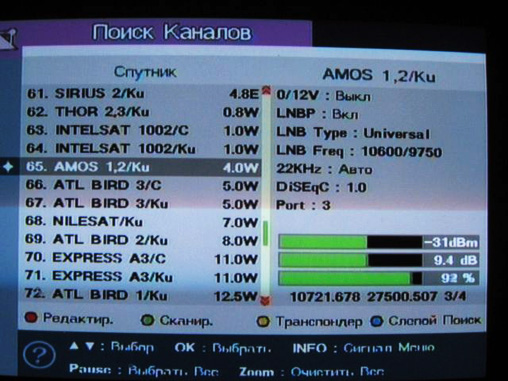

Среди кучи спутников Ищем нужный нам Amos 4 и нажимаем на красную кнопку, чтобы начать «одиночное сканирование»

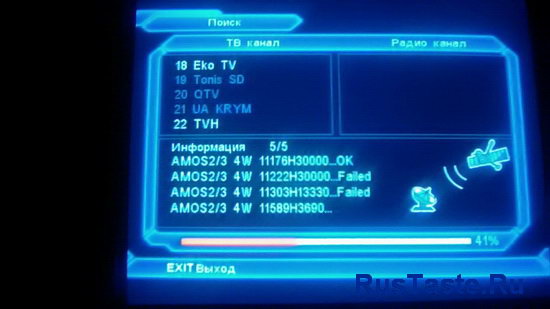

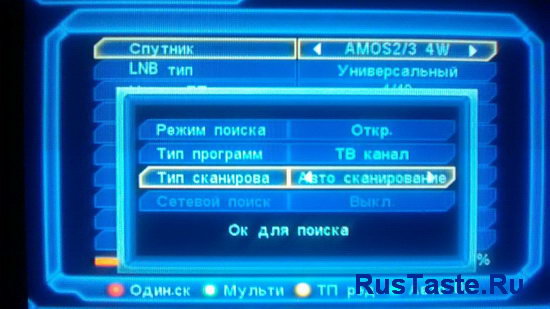

В следующем окне выберите Scan « open. каналов », Только поиск « ТВ каналов » Выберите « автоматическое сканирование » для поиска всех доступных TP и нажмите на.#171;Ок» чтобы начать работу. Должно появиться окно с отсканированным ТП.

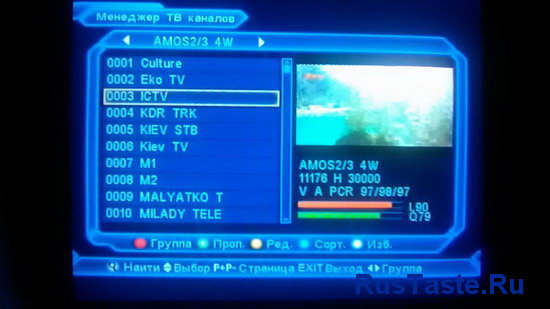

После завершения сканирования снова открываем меню приемника, смотрим « Manager ТВ каналов » Выбор нового отсканированного спутника

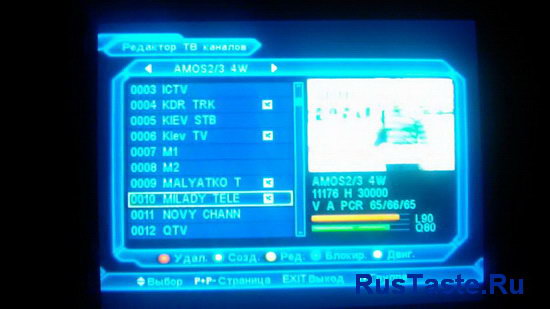

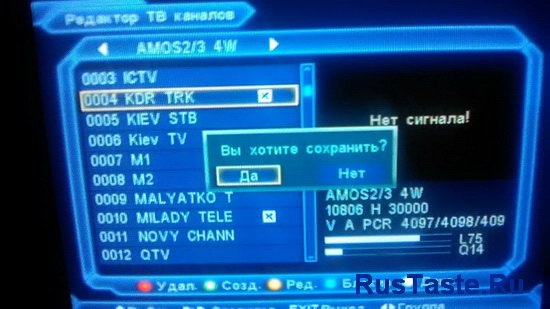

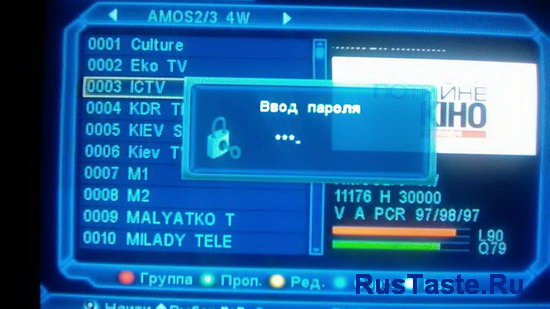

Нажмите на желтую кнопку редактирования и введите пароль, по умолчанию 0000.

Выделение ненужных каналов Происходит с красной кнопкой, которую необходимо удалить

Что бы удалить каналы Щелкните правой кнопкой мыши на одной из кнопок: на боковой части джойстика или на расширении, и нажмите OK для сохранения

После этих манипуляций вы должны иметь то, что необходимо вам каналы . На этом настройка Выход. С ультрафиолетом. Щека администратора

Совет 1: Как настроить все каналы на спутниковой тарелке

Проведите много часов на роскошном диване после тяжелого дня и сытного обеда (или ужина). Для этого разрешалось, не жалея, всегда помогать телевизор । Наконец, большой каналов вы сумеете настроить тем больше у вас выбор новостных и развлекательных программ. А вот и лидер спутниковое телевидение.

Заявление

1. предположим ситуацию: вы купили. спутниковое телевидение, а вот настроить Ты не можешь. Что можно сказать о качестве принимаемого сигнала, которое также зависит от небольших погрешностей в настройке Телевизионный канал. Чтобы все было правильно, разрешается прочитать толстую инструкцию, содержащуюся в предложении со спутниковой Принять систему или некоторые советы.

2. Для того дабы настроить все каналы на спутниковой Панель нуждается в нескольких элементах: пульте дистанционного управления и приемнике.

3. получается, что последовательность действий следующая: Подключить приемник. к спутниковой тарелке и к телевизору , нажмите на кнопку «Включить».

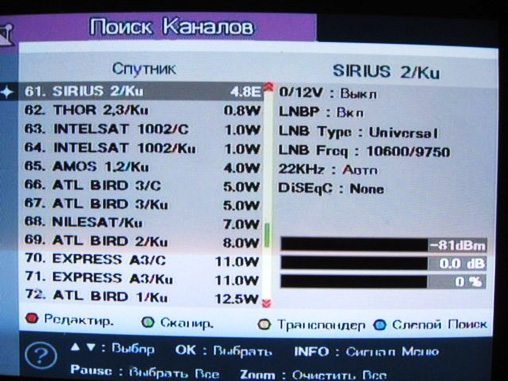

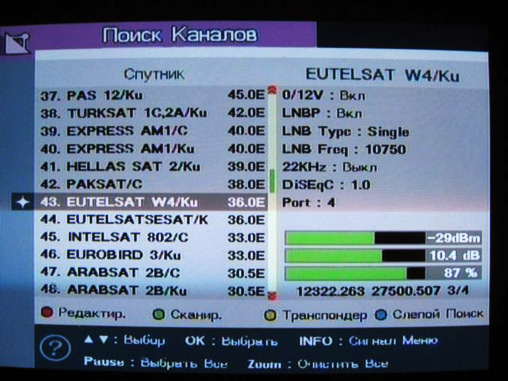

4. перейдите в меню приемника и найдите пункт, связанный с поиском. каналов (Его также можно назвать «Установка»).

5. теперь вы можете выбрать один из двух режимов поиска: «ручной» и «автоматический» (ручной или механический). Если вам нечего делать, он может остановиться на первом варианте, но это может занять много времени. Поэтому отмените более механический режим, а затем внесите коррективы в расположение программ с помощью ручного управления. Позже, когда вы нажмете соответствующую кнопку приемника, информация будет получена о каналах что он помнит себя.

6. теперь остается только посмотреть на то, что уже существует каналы : Устраните дублирование, настроить Те, которые записаны с шумом и т.д. в памяти.

7. обратите внимание, что некоторые приемники могут также иметь третий режим, называемый «слепой поиск».» В данном случае стоит остановиться на нем, поскольку он не только находит механически все каналы но также сканирует все частотные диапазоны и выбирает лучшее эксклюзивное «но» – для финального вам потребуется немного больше времени. настройку .

8. следует также отметить, что приемник может не обнаружить в механическом режиме все каналы .

9. чтобы в свободное время вы могли сесть и попытаться найти людей, которых еще нет в вашем списке

Совет 2: Как настроить спутниковые каналы

Если установили спутниковое Инструмент служит дольше настроить Это делается для того, чтобы каждый был заявлен в паспорте каналы Обеспечьте хорошее качество дисплея, как указано в инструкции. Если нет, используйте следующий метод

Заявление

1. Все каналы есть в настройках Приемник В первую очередь, приемник не позволяет им «видеть», так сказать». Как и телевизор , лучше установить устройство вручную, поэтому нажмите кнопку «Menu» на пульте дистанционного управления.

2. в открывшемся меню находим пункт» Настройки». Возможно, что эта надпись звучит на другой стороне.

3. здесь нужно ввести PIN-код, скорее всего, каждый – Это, по сути, четыре нуля, которые мы вводим.

4. появляется надпись, по-видимому, это будет надпись «руководство» настройка «. Здесь мы вводим частоту, поляризацию, символьную скорость и код коррекции Все эти данные можно найти в Интернете, если еще нет инструкции

5. мы переходим к меню, Там будет пункт «дополнительно». Он не виден на экране, он находится внизу, вместо всех остальных, где написано» пропустить кодировку», вы должны нажать на «Да»».

6. здесь разрешается закрыть запись «дополнительно» и нажать на «начать поиск». И тогда вы найдете пропажу каналы .

Похожие видео

Полезные советы Если вы будете следовать инструкциям, прилагаемым к инструменту, проблем не возникнет Кроме того, программное обеспечение для некоторых приемников можно найти в Интернете, скачав его. Вы можете искать все телеканалы в механическом режиме

Совет 3: Как добавить каналы со спутниковой тарелки

Установка спутниковой Антенны открывают доступ к большому количеству телевизоров каналов То, о чем вы раньше даже не подозревали, Но что если среди более чем сотни. каналов Разве не оказалось, что вам нужно больше каждого из них? Оказалось, что расположение можно улучшить

Заявление

1. не самый лучший с точки зрения материальных затрат, но эффективный способ увеличить количество телеканалов — добавить еще одну антенну и поставить дополнительную антенну рядом с существующей, настройте Объедините его и линейный преобразователь с переключателем (DISEC), к которому подключена активная антенна, чтобы в дальнейшем дополнительный сигнал считался совместимым настройки Они принимаются телевизором .

2. есть другие способы увеличить количество спутниковых каналов . Позже, когда вы скорректируете сигнал со спутника, тщательно просканируйте спутниковый передатчик (транспондер) с помощью приемника, который вам необходим

3. после этого — триллер. Решите вас каналом А спутники, которые передают его на территорию России, многие «тарелки» принимают сигнал от Hotbirds, Sirius и Amos Есть список в Интернете. каналов , которые переводят их все – Голосуйте за то, что вам нужно

4. после этого в списке транспондеров вы найдете настройки спутниковых каналов . Эта информация также доступна в Интернете, если необходим поиск вам канала Или спутник был стерилизован, введите в поисковую систему следующую информацию: lingsat 4⁰ или 5⁰, 53⁰, 75⁰, 40⁰ и т.д. ⑦ Таблица предоставит вам всю необходимую информацию. для настройки канала .

5. затем перейдите в меню тюнера. спутниковой антенны и предпочитают секцию, в которой они находятся настройки спутниковой Головка и приемник Выберите нужный транспондер из списка или добавьте последний транспондер, который вы нашли в Интернете с поддержкой. настроек .

6. позже вы можете начать сканирование Поддержка дистанционного управления Если у вас возникли трудности, вы можете воспользоваться подсказками в нижней части экрана Оказывается, у вас есть меню с несколькими режимами сканирования — ручное, слепое сканирование, автоматическое сканирование и т.д. Если вы никогда раньше не сталкивались с этим, включите функцию автоматического сканирования и найдите нужный режим. канал . Введите, если не удалось настройки Отсканируйте нужный транспондер и снова в списке «manual».

Похожие видео

Совет 4: Как настроить частоты всех каналов

Число каналов В кабель коллективной антенны могут попасть несколько десятков человек, которые платят за пользование этой услугой, Абонент может не знать о своем номере Найти все доступные каналы Встроенный комплект поможет телевизоров функция автопоиска.

Заявление

1. убедитесь, что к телевизору в дополнение к низкочастотным кабелям подключается также кабель коллективной антенны (напрямую или через видеомагнитофон, DVD-рекордер или аналогичное устройство, при необходимости выполните все необходимые подключения и заранее выключите все устройства

2. повторно подключите все устройства к сети питания на каждом устройстве нажмите кнопку меню на пульте дистанционного управления выберите пункт или вкладку под названием «Канал» или аналогичную в появившемся меню, затем выберите подпункт, который может называться «Автонастройка» или «Автопоиск» в зависимости от модели устройства».

3. процесс поиска всех доступных каналов – сначала метр, а затем дециметр Этот процесс может занять до нескольких минут Если бы видеомагнитофон и DVD-рекордер были включены одновременно, частоты модуляторов также были бы встроены, так что у вас была бы возможность смотреть фильмы на обоих через низкочастотный вход телевизора И через его антенное гнездо Во втором случае качество изображения будет немного плохим

4. после завершения автоматической настройки выберите «Сортировка», «Ручная сортировка» или аналогичные пункты на вкладке «Каналы» Способ сортировки зависит от модели телевизора , и традиционно это делается следующим образом С помощью клавиш с вертикальными стрелками выберите канал , Нажмите центральную кнопку, используйте кнопки с вертикальными стрелками, чтобы поднять или опустить его в нужное положение, затем снова нажмите центральную кнопку.

5. Настройте телевизор на канал , В соответствии с частотой модулятора видеомагнитофона или DVD-рекордера Каждое из этих устройств. настройте Аналогично – сначала автоматический поиск, а затем – ручная сортировка, после чего выключите все устройства

Похожие видео

Совет 5: Как настроить ресивер для спутниковой тарелки

Спутниковое телевидение позволяет смотреть программы в высоком качестве с помощью специальных спутниковых Приемники (тюнеры Однако для того, чтобы наслаждаться высококачественными программами, необходимо сначала настроить положительное и настроить оборудование.

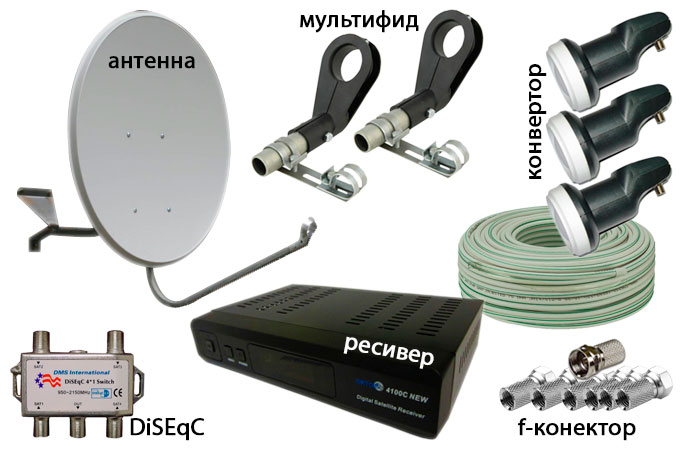

Вам нужно

• – телевизор ;
• – спутниковая антенна;
• – спутниковый ресивер.

Заявление

1. Протяните кабель от спутниковой Подключите антенны к приемнику и к соответствующему разъему на задней панели, обычно обозначенному «❶ вход» или «⑦». Затем подключите приемник к видеовходу. телевизора Используя разъемы SCART или «тюльпан», попробуйте подключить видео к желтому разъему, а аудио к черному и красному, чтобы не ошибиться, обратитесь к маркировке на задней панели ресивера

2. включите приемник в соответствии с инструкцией. телевизору , настройте ④ Сделать его подходящим канал । Если вы все сделаете положительно, на экране появится изображение с логотипом приемника Там будет отображаться список. спутниковых каналов , на которые вы подписались Обычно также можно получить доступ к списку, нажав кнопку меню, а затем выбрав кнопку OK, которую вы найдете на передней панели ресивера или на пульте дистанционного управления. в настройках Русский язык, позже установки соответствующих временных параметров и отображаемого видеосигнала Если устройство запрашивает PIN-код, попробуйте ввести комбинацию 1234 или 0000

3. перейти в меню настроек Спутник Выберите подходящий спутник и введите соответствующий порт Традиционно, к какому входу производится подключение, можно узнать в инструкции к ресиверу спутниковых конвертеры, последний из которых устанавливает соответствующие значения в меню Scan. спутникового Предпочесть этот пункт в сигнале или меню, нажав соответствующую кнопку на пульте дистанционного управления настроек । Обратите внимание, что современные модели. телевизоров Существует возможность автоматического сканирования спутникового сигнала и разных каналов , Передача сигнала обнаружения может начаться сразу после выбора подходящего спутника Не забудьте сохранить установку настройки .

Совет 6: Что такое коды от спутниковых каналов

Коды от спутниковых каналов Предназначен для защиты от преднамеренного, копирования или незаконного просмотра, а также для предотвращения получения несанкционированного дохода от просмотра зрителями, для борьбы с воровством на местах спутникового Телевизоры продолжают изобретать новые системы кодирования, которые труднее взломать, но со временем новейшие системы кодирования легко ломают хакеры и пираты.

④ система кодирования

❶ 2.3 в настоящее время около взломанной системы ключей Французская компания France t? Я? был создан для кодирования. каналов Позже хакерство было усовершенствовано за определенную плату передавать дополнительный зашифрованный криптосигнал TPS к основной части ключа Используя аналогичный метод шифрования, разработчикам удалось передать несколько сигналов одновременно на одной частоте Позже, это нормально спутниковый Приемник не может распознать ключи, даже если он оснащен эмулятором, который следит за каналов ④VERSCHLED с кодировкой 2.3, клиенты должны покупать у оператора спутниковой Ключи связи типа❶.❶ 2.4, 2.5, 2.6 — три взломанные и неэффективные кодировки на сегодняшний день, но только несколько каналы Работайте в этой кодировке до сегодняшнего дня, скажем, канал Спутник HOTBIRD 13 E. Классическая музыка Mezzo из кодировок viacus 3.0, 3.1, разработанных в 2007 году На данный момент они не взломаны, но каналы Работающие в них могут оказаться нелегальными, используя Картшаринг, разработанный в 2012 году — это 4.0, 5.0 — 5.0, энергично применяемые спутниковыми Операторы из Франции, а также российские спутниковым Операторы «НТВ Плюс» не взломаны, а оплачены каналы Легко стать нелегалом с помощью подбора карт

Система кодирования Nagavision 2

④2 кодирование часто используется между операторами спутниковой Соединения в Европе частично взломаны, но все уязвимости устранены путем обновления кодировки и смены карты для более чем 4 миллионов абонентов Из-за смены карты Германия особенно пострадала в финансовом отношении, если кодировка Nagavis 2 будет взломана снова, говорит немецкий оператор. спутниковой Соединения придется заменить еще на 17 миллионов карт, что увеличит потрясающие финансовые потери.

Системы кодирования Videogard и Irdeto 2

Системы кодирования Videogard и Irdeto 2 относятся к числу специально защищенных систем, используемых несколькими операторами связи спутникового Телевидение Европы, России и Украины Правда, ключ к системе не был взломан и выложен для обычного свободного доступа, каналы , зашифрованные в системах Videogard и Irdeto 2, могут легко оказаться незаконными при поддержке Cardchain. Система кодирования Videogard использует украинского провайдера спутникового Телевидение Viasat, и irdeto 2 кодирует его каналы Российский оператор «Радуга ТВ».

Механизм кодирования с разделением углов

Система кодирования Biss – самая простая и особенно уязвимая для взлома. Ключи BISS легко подобрать методом вычисления, так как они закодированы в шестнадцатеричной системе счисления. Основной функцией системы также является то, что код каналов Легко культивируется в спутниковом Приемник. Если приемник оснащен основным эмулятором, то прервать кодирование укуса не составит труда.

Список доступных каналов

Список украинских и российских открытых и закодированных в BISS. спутниковых каналов Вместе с ключами доступа.

Здесь возможно найти спутниковые каналы И их частоты открыто или условно кодируются в BISS.

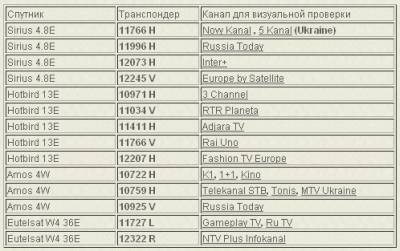

Таблица спутниковых частот и каналов на разные спутники

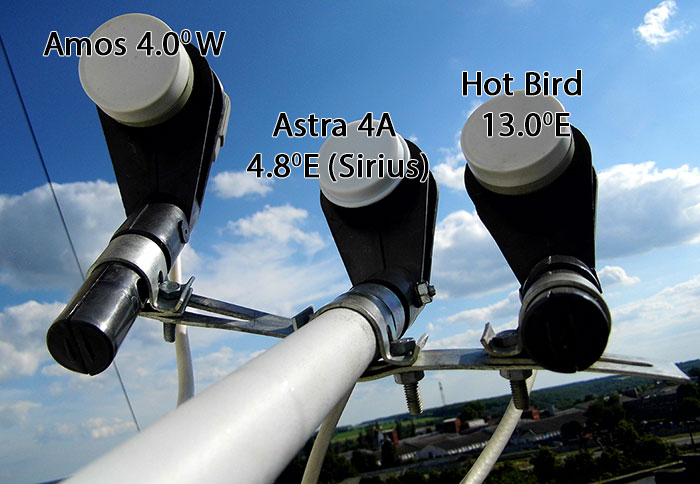

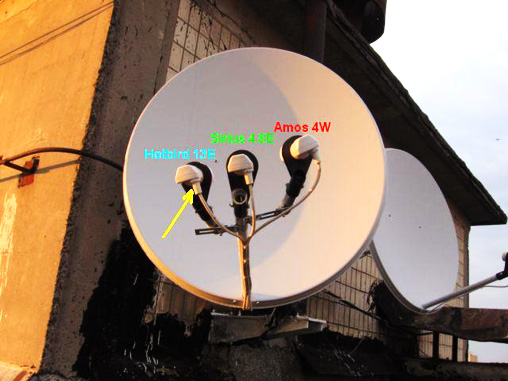

Список открытых телеканалов спутника AMOS 3/7 4.0 ° W

11140h, SR: 30000, FEZ: 3/4

UA Kultura BIS

112 Украина MPEG-4 / HD

112 Украина (112 Ukrainian)

Прямики (даже) MPEG-4 / HD

Новости один (Украина)

11175h, SR: 30000, EPZ: 3/4

UA Pershiy (Перший) BISS BISS: 10 06 10 00 11 07 11 00 / ИДЕНТИФИКАЦИЯ: 000D

Ua krym (crim)

12341h, SR: 17900 3/4 DVB S2 MPEG-4

12364h, SR: 13333 3/4 DVB S2

Никки младший MPEG-4

Дети Ники MPEG-4

4ever music MPEG-4

12410h, SR: 20833-7 / 8 (Укрокосмос)

Che-pe. info (Информация о Che-PA)

Галика

Правда в том, что MPEG-4

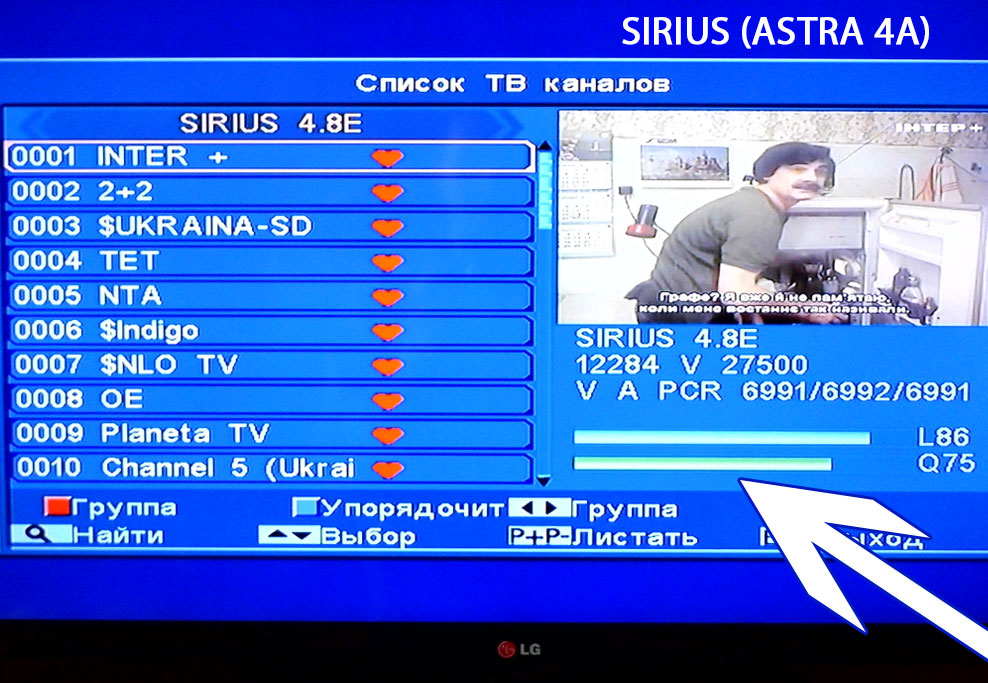

Список открытых телеканалов Astra 4A/1e, SES-5 4,9° e (Sirius)

11747 v, SR: 30500, FEC: 3/4 DVB S2

ТЕЛЕВИДЕНИЕ ZIK (ЗИК) MPEG-4 / HD

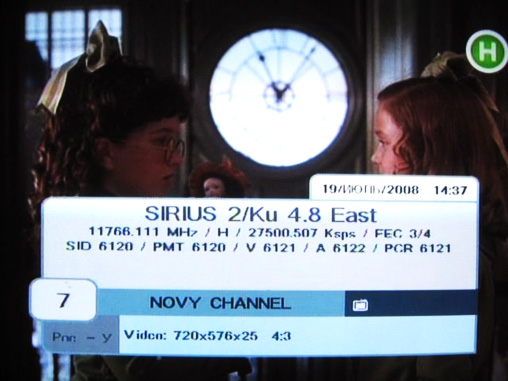

11766h, SR: 27500, FEC: 3/4

1 + 1 международный MPEG-4, BISS: 1A 2B 3C 00 4D 5E 6F 00 / ID: 17ED

Телевидение Союза (Union Fernsehen)

12073h, SR: 27500, EPZ: 3/4

12130 v, SR: 27500, FEC: 3/4

12245v 30000 2/4 DVB-t

12265h30000 FEC 3/4 DVB-S MPEG-4

Трофей укуса: 1A 2B 3C 81 C3 B2 A1 16 / ID: 000c MPEG-4

12284v, SR: 27500, FEC: 3/4

Выше (Надя)

Рави

5 канал (Украина)

Год MPEG-4

12303 H 25546,7 / 4

Bellas

модель: 12399v 27500-3 / 4

Inter + biss key bite: 1234CF2134ACF2 / ID: 1cde

12447v 30000dec: 2/3 DVB-S2

Inter + biss key bite: 1234CF2134ACF2 / ID: 1cde

Список открытых телеканалов Спутник жар-птицы 13A / b / c 13.0 ° e

10815h, SR: 27500, FEZ: 5/6

CNL Europe

Режим ТВ Европа

ТБН Россия

Модель: 11034V, SR: 27490, FEC: 3/4

STS international Bite: 11 11 33 11 11 33 / I WOULD: 1D33

Шансон ТВ

РТР-планета

Россия 24

8 канал

Русский наш международный бестселлер

11219 V 29900 3/5 Подключение DVB-S2

11240 v 27500 3/4

11604h, SR: 27500, DVB-s

модель: 11623v 27500-3 / 4

12226 v, SR: 27500, DVB-s

Текущий HD MPEG-4

модель: 12597v, SR: 27500, FEC: 3/4

Первый канал Европа

Список открытых телеканалов EUTELSAT 36A/36B 36.0 ° E

модель: 11843l27500 3/4

Триколор ТВ Поиск

модель: 11881l27500 3/4

модель: 12174l 4340-3 / 4

модель: 12226l 27500-3 / 4

Триколор ТВ инфоканал

номер изделия: 12245 r27500-3/4

8 каналов MPEG-4

модель: 12265l 27500-3 / 4

Продажа телевизоров

Кубань 24 орбита

модель: 12303l 27500-3 / 4

Союз

Список открытых телеканалов Azerspace 1 46.0 °

модель: 11039v 3700-7 / 8

UTR

Список открытых телевизионных передатчиков Spress AM22 53.0 ° E

10974/4850-3/4

Самарское губернское телевидение

10990 v, SR: 3111, FEC: 3/4

ГТРК

11044v, SR: 44950, FEC: 3/4

Первый канал СНГ

11161v 2122-2/3 DVB-S2

12608h2830-3/4 DVB-S2-Anschluss

МОСКВА 24 MPEG-4

Список открытых телеканалов Спутник Ямал 402 55,0° e

11265 v, SR: 30000, FEC: 3/4

НТВ +2

Тнт 0, +2, +3

Пятница

11.345 V 30.000-3/4 DVB-S2

STs Love (+ 2H) MPEG-4

STS Love (0h) BISS MPEG-4

STs (0H, +2) BISS MPEG-4

ДОМЕН (0H, +2) УКУС MPEG-4

CHE (0H, +2) BITE MPEG-4

12522 v, SR: 27500, FEC: 3/4 (DVB-S2)

Disney MPEG-4 BIS

U MPEG-4

GTRK GROZNYJ MPEG-4

Щелковское телевидение MPEG-4

खुले टेलीकैनल सैटेलाइट एबीएस 2 75.0 ° ई की सूची

10985 एच 35007-3/4 डीवीबी-एस 2

360 ° MOSKAU MPEG-4/HD

11045 एच 44922-5/6

आरयू टीवी

बेलारूस 24

मोस्क्वा 24

360 ° MOSKAU MPEG-4

11471 वी 22500-3/4 डीवीबी-एस 2

Kanal Disney MPEG-4 BISS: 6B A1 E5 00 74 BB CA 00 / ID: 0640

U MPEG-4

आरटी डॉक एमपीईजी -4/एचडी

विश्व एमपीईजी -4/एचडी

ТНТ (0, +4, +7) MPEG-4

विश्व व्यापार चैनल टीवी एमपीईजी -4

KRASNAJA LINIJA MPEG-4

गेम शो एमपीईजी -4

Konniy mir mpeg-4

Telekanal Nadeschda MPEG-4

फैशन टीवी रूस एमपीईजी -4

11489 वी 7500-3/4 डीवीबी-एस 2

बोल्शाया अज़िया एमपीईजी -4

TNV PLANETA MPEG-4

11531 वी 22000-5/6

11559 वी 22000-5/6 डीवीबी-एस

Pjatniza! (+2 एच)

Tnt 4 (0 Stunden, + 2 Stunden)

2 × 2 (0h) MPEG-4

11605 वी 43200-7/8

सितारा

विश्व (0, +4)

मीर 24

2 × 2 (+2) एमपीईजी -4

टीएनटी +4

11665 वी 44922-5/6

11740 वी 43000-5/6

Продажа телевизоров

12100 वी 45000-2/3 डीवीबी-एस 2

विश्व फैशन चैनल रूस एमपीईजी -4

12.160 V 45.000-2/3 DVB-S2

VMesste RF MPEG-4

खुल टेलीविजन चैनलों की सूची उपग्रह क्षितिज 2 & amp; Intelsat 15 85. 0 ° Öst

11720 एच 28800-3/4

8 канал

Стс प्यार

11760 एच 28800-2/3 डीवीबी-एस 2

11920 एच 28800-2/3 डीवीबी-एस 2

ГТРК ОМСК 12 КАНАЛ МПЕГ-4

11960 एच 28800-3/5 डीवीबी-एस 2

12000 एच 28000-2/3

टीवी मॉल

शीर्ष दुकान टीवी रूस

डोमशनी मैगज़िन

12040 एच 28800-3/4

かुकान und प्रदर्शन

12080 एच 26700-3/5 डीवीबी-एस 2

Производство (0ч) mpeg-4

12120 एच 26700-3/5 डीवीबी-एस 2

बेलोगरी एमपीईजी -4 की दुनिया

12160 एच 28800-3/4

12536 В 3353-3/4 DVB-S2-Anschluss

Башкирское स्पुतनिकोवो टीवी MPEG-4

12640 वी 30000-5/6

kontinentalfernsehenжानकारी

रॉसिया 24

शॉप 24

खुले टेलीविजन चैनलों की सूची उपग्रह यामल 401 90.0 ° ई

सी रेंज

3582 एल 2850-3/4

रॉसिया 1 चिता बिसिस

3588 एल 4285-3/4

3594 एल 2850-3/4

3600 एल 5925-3/4

3603 आर 3300-3/4

पेरवी ओब्लास्ट्नॉय चेलिबिंस्क

3605 एल 2626-3/4

3617 आर 1850-3/4

3618 एल 3038-3/4

टीवी सेंट्र सिबिरिजा

3645 एल 28000-3/4

Telekanal Swesda ( +7H, +2H)

3675 एल 17500-3/4

टीवी सेंट्र डल ’ एनआईआई वोस्टोक

3908 एल 2850-3/4

3920 एल 3000-3/4

ГТРК Горный Алтай Бисс

3924 एल 2850-3/4

РОССИЯ 1 ТВЕРЬ БИСС

कू रेंज

11241 वी 2740-3/4 डीवीबी-एस 2

РЖД टीवी MPEG-4/HD-Format

11265 एच 30000-3/4 डीवीबी-एस 2

かूसी म्यूजिकबॉक्स Deutsch MPEG-4

संगीत बॉक्स MPEG-4 Deutsch

शॉप 24 MPEG-4

मुज़ सोयुज एमपीईजी -4

मुज़ टीवी एमपीईजी -4

कनाल डिज्नी (+7 STUNDEN) MPEG-4

U (+ 7H) MPEG-4

हास्य टीवी एमपीईजी -4

STS (+7 STUNDEN) MPEG-4 BISS: C1 23 45 00 67 89 AB 00 / ID: 000E

CHE (+7H) MPEG-4 BISS: AB C1 23 00 45 67 89 00 / AUSWEISNR.: 000F

DOMÄNE (+7H) MPEG-4 BISS: D1 23 45 00 67 89 AB 00 / ID: 0010

शेनसन टीवी एमपीईजी -4

8 कनाल एमपीईजी -4

एसटीएस लव (+7 एच) एमपीईजी -4

11305 वी 30000-7/8

11385 एच 30000-3/4 डीवीबी-एस 2

СТС+4 БИСС С1 23 45 00 67 89 АБ 00

ДОМАШНИЙ (+4H) БИСС D1 23 45 00 67 89 AB 00

CHE+4 BISS AB C1 23 8F 45 67 89 35

11471 वी 11160-2/3 डीवीबी-एस 2

Первый канал (+2H) MPEG-4

5 कनाल (+2 STUNDEN) MPEG-4

रॉसिया 24 एमपीईजी -4

11482 एच 4027-7/8

11487 वी 11850-3/4 डीवीबी-एस 2

यामल टीवी ताज़ोवस्की एमपीईजी -4

यामल टीवी अक्सर्का एमपीईजी -4

यामल टीवी यार-सेल एमपीईजी -4

यामल टीवी म्यूजी एमपीईजी -4

жामल टीवी NADYM MPEG-4 DEUTSCH

यामल टीवी क्रास्नोसेलकुप एमपीईजी -4

यामल टीवी टार्को-सेल एमपीईजी -4

यामल टीवी सलेखर्ड एमपीईजी -4

11504 एच 2080-3/4

पेरवी ओब्लास्ट्नॉय अमूर

11565 वी 1980-2/3 डीवीबी-एस 2

स्टूडियोж््य MPEG-4 (Englisch)

11580 एच 30000-1/3 डीवीबी-एस 2

ГТРК ЯМАЛ МПЕГ-4 БИСС

11649 एच 2170-3/4

ढीला प्राइमरी

11668 एच 14400-5/6 डीवीबी-एस 2

एंजेल टीवी रूसी

शब्द नेटवर्क

12718 वी 27500-3/4 डीवीबी-एस

टीएनटी (+4)

रॉसिया 24

एनटीवी (+4)

रेन टीवी इंटरनेशनल

Atameken व्यापार चैनल

Список каналов , транспондеров на спутниковые каналы

यह भी पढ़ें:

हेडिंग सैटेलाइट टेलीविजन टैग में प्रकाशित: каналы , Список доступных каналов , список каналов , таблица спутниковых частот

प्रविष्टि पर 123 टिप्पणियाँ “ उपलब्ध की सूची каналов ”

सुसंध्या। यह सूची किस तारीख को प्रासंगिक है каналов ? मेरे पास यामल से 401/90 डिग्री है। каналы Tnt 2रर tnt4र ससके बजाय, Prüfung2रर Prüfung4। कहाँ कर सकते हैं найти эти два канала । या एक और अस्थायी विस्थापन के साथ भी? धन्यवाद

Как настроить спутниковые каналы на тюнере. Как настроить спутниковые каналы ?

То, что спутниковое Телевидение — одна из вершин современной технологии, с которой знаком каждый. Но есть такой принцип: все простое — это простое. С оборудованием заказчика спутникового Телевизор прост в обращении, а установка спутниковой Антенны «сделай сам» под силу гражданину, не умеющему пользоваться паяльником и полностью забывшему закон Ома. Но точность, изобретательность, точный глаз и верная рука так же необходимы, как умение пользоваться компасом и первые познания в астрономии.

Нужна ли вам для этого документация?

Нужно ли мне согласовывать дом спутниковое Телевидение в некоторых случаях регистрируется, чтобы получить разрешение? Нет, это не обязательно. Спутниковое вещание осуществляется бесплатно. Верно, если вы «поймаете» спутник, настроите приемник, и вы увидите список каналов то многие из них будут отмечены звездочкой, восклицательным знаком или другим символом. Оплачивается каналы . Для их просмотра необходимо приобрести ключ-карту. Если вы заранее знаете, какой из них будет оплачен каналов При необходимости вы можете приобрести для них карту в приемнике или у компании, которая ими занимается спутниковым вещанием.

Однако если вы живете в многоквартирном доме, то для установки антенны на стене или потолке требуется разрешение владельца или управляющего зданием. Однако если антенна крепится к перилам балкона и при установке не затрагиваются несущие конструкции, разрешение не требуется.

В этом случае антенна сильнее шатается под действием ветра, а прием в плохую погоду неустойчив. Поэтому многие клиенты устанавливают спутниковых антенны от специализированных компаний и согласовывать все вопросы с жилищным управлением самостоятельно. Самым большим из них в России является Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники расположены на геостационарной орбите на высоте 35 786 км над уровнем моря в плоскости земного экватора. Орбитальная скорость на этой высоте совпадает со скоростью вращения Земли, поэтому спутник висит в одном и том же месте на ее поверхности. Местоположение спутника на геостационарной орбите называется станцией.

В Справочном руководстве стационарная точка спутников Ваша долгота обозначается: угловым расстоянием от главного меридиана (Гринвич). Это следует учитывать и корректировать при ориентации антенны: Из данной точки Гринвичский меридиан «виден» под углом взаимной долготы этого места. Как видны некоторые стационарные спутники Гринвича, показано на рисунке.

Пример 1: Долгота центра Воронежа составляет 39 градусов 15 минут восточной долготы. Положение спутника Eutelsat II F4 составляет 7 градусов к востоку, то есть к югу. Из Гринвича этот спутник виден в 7 градусах к востоку. Если спутник Eutelsat II F4 висит прямо над начальным меридианом, то для его приема антенна должна повернуться на 39 градусов в сторону Гринвича на 15 минут, т.е. в одно и то же время. Запад. А поскольку Eutelsat II F4 уже «переместился» на 7 градусов в сторону Воронежа, антенна должна повернуться на 32 градуса к западу на 15 минут.

С Земли на небе «видна» стабильная орбита в виде так называемого «пояса Кларка». Его не следует путать с небесным экватором. Угловая высота небесного экватора меняется в течение года, и пояс Кларка «виден» как дуга убывающей кривой от окружности на полюсах до прямой линии на экваторе. Пояс Кларка «упирается» в горизонт на востоке и западе, независимо от местоположения.

В данной географической точке самая высокая точка пояса Кларка находится точно на юге, а его угловая высота соответствует обратной широте этого места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием осуществляется спутникового Телевидение затруднено или даже невозможно: пояс Кларка «лежит» на горизонте, а сигнал спутника, даже если он «светит» сюда, «замирает» в толще атмосферы

Пример 2: Широта центра Воронежа — 51 градус 20 минут северной широты Самая высокая точка пояса Кларка видна отсюда под углом 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут южной широты.

Спутники не оставляют сигналов во всех направлениях, они будут очень бесполезными передающими антеннами спутников — Направлены и «освещают» обычно территорию страны-владельца или район, где ведется передача Поэтому не все спутники, видимые из данного места, могут быть «перехвачены»: Они могут быть видны, но «светить» в другом направлении

Если спутник «светится» чуть ниже, он в принципе может циркулировать над всем полушарием внизу, используя антенну с диаграммой направленности с апертурой всего более 10 градусов Однако на расстоянии 36 000 км требуется мощность передатчика более 10 кВт, солнечная панель соответствующей площади, а весь спутник должен быть выведен на орбиту тяжелым носителем, следовательно, передача спутников не так уж много.

Видео: основные ориентиры спутниковой антенны

Спутниковое телевидение — дома

Скажем сразу: ручная юстировка высоконаправленной антенны (т.е. наведение ее на нужный спутник) — дело нехитрое Решают дело не теоретические знания, а опыт, рабочие навыки («мышечная память») и просто темперамент Поэтому, покупая «тарелку», лучше сразу заказать установку с настройкой, хотя бы в том же трехцветном телевизоре Что же касается мастеров, набивающих руку, то тут можно поспорить, поэтому такая услуга стоит не слишком дорого

Однако, если вы не большой любитель всякой всячины, антенну может потребоваться переставить после бури или сильного снегопада Поэтому процесс настройки описан ниже, но перед выравниванием необходимо выбрать, приобрести и установить антенну на устройство

Что и как мы увидим?

В справочном руководстве перечислены места расположения и параметры сигналов всех стационарных передатчиков спутников . Но в конкретном месте условия для их приема могут значительно отличаться Обычный холм, особенно в северных регионах, может сделать невидимым спутник, который здесь очень хорошо светит

Поэтому, покупая антенны, спросите у продавца, какие спутники у вас хорошо принимаются, и выберите три (до 3-4 спутников ), И напишите параметры их знаков:

• Несущие частоты передатчика спутников . Например, для одного из самых популярных спутников — Sirius — это будет 11,766 ГГц; Все спутники передают в так называемом Q-диапазоне со средней частотой в диапазоне около 10 ГГц, но не пытайтесь «поймать» частоту спутника — ни в 20-х, ни в 60-х.
• Плоскость поляризации сигнала На одной и той же частоте два сигнала с векторами электромагнитного поля, направленными вертикально друг к другу, могут передаваться без взаимных помех Направлением поляризации считается направление электрического вектора поляризации, который может быть горизонтальным «h» или вертикальным «V»».
• Скорость передачи данных Спутниковое вещание по технологии SR (single route) является цифровым Пример обозначения скорости: 27 500 SR или 27 500 only Цифры означают, сколько кадров (пакетов) проходит в секунду по каналу _отношение: только не путайте с телевизионным кадром: кадр здесь — это пакет данных, организованный определенным образом.
• Преобразователь для выбранных частот локального генератора спутников . Они находятся в одном и том же Q-полосе, но отличаются от несущей значением промежуточной частоты, идущей к приемнику. Например, при несущей 11,766 ГГц и частоте локального генератора 10,750 кГц (10,750 ГГц) частота приема приемника составляет 1016 кГц (1,016 ГГц). Поэтому частоты не «ловятся» так, как это используется для ловли хамов: Чем ближе мы будем к телевизору тем выше погрешность установки частоты.

Выбор антенны

Выбор самой антенны для определения ее диаметра уменьшается. Для домашнего приема в южных регионах достаточно «тарелки» диаметром 60 см; в местах от Санкт-Петербурга и севернее для стационарного приема необходимо антенное зеркало диаметром 1,2 метра.

Многие считают, что легче «поймать» спутник с помощью большой «тарелки». Совсем наоборот. Большое зеркало обеспечивает высокий уровень и высокое качество сигнала, но это достигается за счет уменьшения диаграммы направленности излучения, поэтому «поймать» спутник с помощью большой «тарелки» сложнее. Антенны с большой апертурой широко используются в качестве источников сигнала для систем наземного вещания и других приложений, где требуется дальнейшая передача.

Если вы собираетесь взять более одного спутников , то вам придется приобрести MultiFit с одной антенной — монтажной пластиной с возможностью регулировки ее положения отдельно для нескольких конвертеров. Обычно продавцы сразу спрашивают: «Гнездо или MultiFit?»। В любом случае, в MultiFit можно поставить один конвертер, а затем добавить еще один; MultiFit дешевле. Поэтому лучше сразу купить «тарелку», оснащенную MultiFit.

Выбор конвертера

Следующий шаг — выбор конвертера. Конвертер — это просто «голова», которая преобразует сигнал со спутника, хорошо «проникающий» через атмосферу, в сигнал для приемника, с которым легко справляется обычная электроника.

Существует три типа конвертеров: с круговой поляризацией, переключаемые H-V и фиксированные. Первые наименее чувствительны, но могут принимать любой сигнал. Последние являются наиболее чувствительными, но для приема сигналов с разной поляризацией их необходимо повернуть на 90 градусов. При нормальных условиях приема предпочтительно использовать сферический или переключаемый преобразователь.

Чувствительность, уровень шума и стабильность частоты местного генератора (от которого во многом зависит уровень и качество сигнала), а также защита преобразователя от погодных условий (он находится на открытом воздухе) сильно различаются от модели к модели и от производителя к производителю. . Выбирать конкретную модель, подходящую по цене, лучше в соответствии с рекомендациями продавца антенны и отзывами опытных покупателей.

Приемник и оборудование

Однако качество и уровень сигнала в бытовых условиях практически не зависит от модели приемника. Здесь необходимо обратить внимание на особенности обслуживания и цену. Есть только одно условие: Если вы хотите смотреть цифровое телевидение в HD-качестве, ресивер должен иметь выход Ethernet (подключение к компьютерной сети). Вам не нужно беспокоиться о совместимости стандартов: Все современные сетевые устройства «понимают» все распространенные протоколы обмена данными без дополнительных объяснений.

Из дополнительных устройств необходимо приобрести DiSEqC — конвертерный сетевой коммутатор. Бытовой ресивер (кстати, ресивер по-русски — это приемник; калька с английского, чтобы не путать с радиоприемником) подает питание на конвертер; чтобы перейти со спутника на спутник, нужно переключить питание на соответствующую «головку».

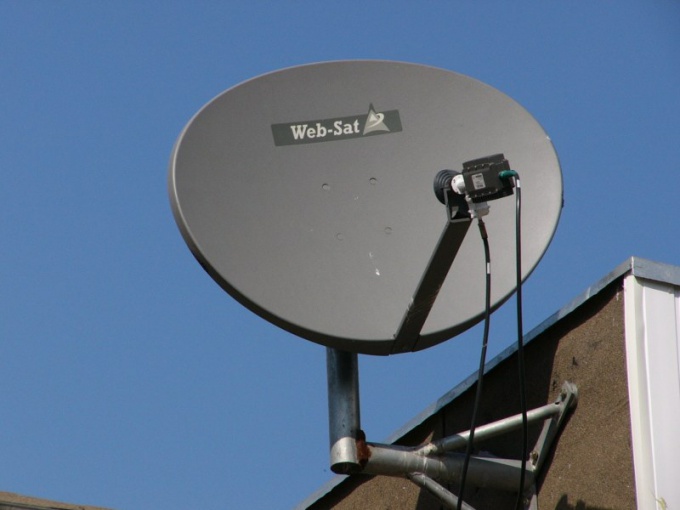

Установка антенны

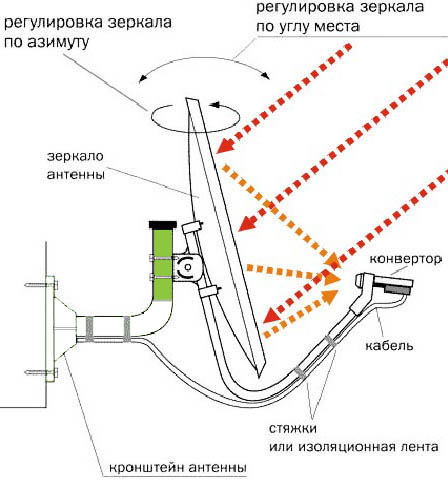

Какой должна быть правильная настройка спутниковой панели, как показано на рисунке. Важный факт: монтажная часть («горловина») трубчатой рамы (выделена зеленым цветом) должна быть строго вертикальной в двух плоскостях. В противном случае выравнивание антенны превращается в долгую утомительную работу.

Место установки антенны должно быть выбрано тщательно. В выравнивании зеркала не должно быть ничего, даже стекла окна. Сегмент зеркала не совпадает с его геометрической осью: для спутникового На ресепшене используются зеркала, расположенные под углом. То, куда на самом деле «смотрит» зеркальное крыло, также можно увидеть на иллюстрации. Тот факт, что южная часть неба должна быть видна с места установки антенны, не требует пояснений.

Если вы живете в частном доме, не поленитесь поднять антенны повыше. Поднятие антенны на 10 метров уменьшит количество пыли в окружающем воздухе в два раза, что значительно повлияет на качество приема.

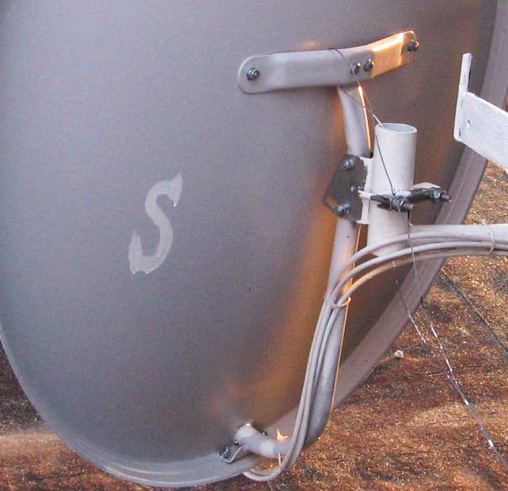

Первоначально устанавливается только трубчатая рама. Комплект зеркал, его регулируемый кронштейн, крепление и конвертер собираются в домашних условиях — сначала удобнее проверить вертикальность стойки для труб.

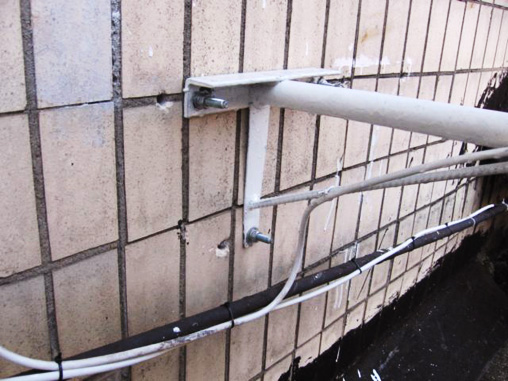

Крепление спутниковой Антенны из стены нельзя делать с помощью саморезов в пластиковых дюбелях — антенна со временем «уходит». Если требуются цанговые болты длиной не менее 200 мм и диаметром не менее 8 мм, их устанавливают на опорную плиту и закрепляют гайками и контргайками.

Видео: Примеры сборки пластин

Юстировка спутниковой антенны

Инженерный компас

Очень легко регулировать спутниковой антенны даже начинающий инженерный компас. Вы можете видеть, как это выглядит на фотографии. Цена низкая. Его преимущества:

1. Азимут можно определить с первого взгляда, не перемещая компас.
2. Поворачивая звено при экспонировании, можно заранее учесть магнитное падение места; Перед установкой необходимо получить информацию от местной метеостанции. Справочных данных нет, так как магнитное падение меняется из года в год.
3. Компас оснащен дефлектором, который значительно уменьшает отклонения.

Владеющий техническим компасом, грамотный и аккуратный человек, впервые в жизни сделав настройку «тарелки», «схватил» спутник в течение получаса. Если вы используете обычный компас Андрианова или туристический компас, вы не можете думать о магнитном склонении: ошибка в установке азимута выше.

Примечание: Магнитное склонение в средних широтах не сильно отличается от места к месту. Достаточно, чтобы узнать, каково это в областном городе.

Процесс корректировки

Сразу же можно заметить магнитное снижение. Если она восточная, ее нужно вычесть из долготы места, если западная — прибавить. На первый взгляд кажется, что нужно сделать наоборот, но обратите внимание, что спутники находятся на юге. Магнитное склонение дано для северного конца иглы компаса.

Далее вычисляем правильный азимут полученного среднего значения. спутников Как описано в начале статьи. Затем, повернув под углом, равным долготе местоположения, макет. спутников (Мы предполагаем, что наша широта не сильно отличается от Гринвича) Мы приблизительно определяем угол возвышения.

Затем наведите монтировку конвертера на нужный азимут, как будто на ствол оружия без прицела с техническим компасом, настроенным на магнитное склонение. Грубо говоря, мы устанавливаем цель антенны на высоте взглядом.

Для выравнивания антенны телевизор Перемещаем приемник ближе к нему; питание через удлинительный кабель. Выключатель питания пока не подключаем: Первоначальная настройка выполняется с помощью среднего датчика. Но опять же:

• Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» ->»Ручной поиск») необходимые параметры сигнала в соответствии с инструкциями для этого.
• Включите режим поиска сигнала.
• Осторожно и плавно перемещайте антенну вверх и вниз, пока приемник не «схватит» спутник. При использовании тарелки диаметром 60 см и при правильной регистрации всех поправок азимутальные поправки не требуются.
• Если «не поймали», то снова проверяем азимут и заменяем его на 3 градуса с правильными и нужными шагами, повторяем процесс «качелей». Для зеркала 1,2 метра шаг 2 градуса.
• Если сигнал принимается очень аккуратно, «не дыша», слегка поворачивается и антенна раскачивается, мы получаем наилучшее качество и уровень сигнала. Приоритет — качество. При уровне качества записи 60% и 80% стабильность приема в два раза выше.

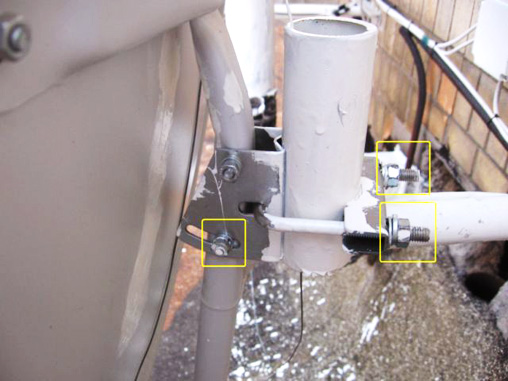

• Осторожно затягиваем гайки держателя антенны по диагональной схеме в разных техниках. В этом случае вы должны постоянно контролировать сигнал. Если при затягивании гайки знак «слетает», он останавливается на время и тянет ее по диагонали вверх.
• В главном меню приемника мы проверяем, перехвачен ли спутник. Если все параметры были выведены вручную, обычно ошибок не возникает. Но если «вдруг» — пластина ослабевает и — ранний старт.
• Снова включаем «качество уровня» и осторожно двигаем вперед-назад и слегка поворачиваем конвертер в гнезде, чтобы получить наилучший результат.

Внимание. Делаем себя, встаем за зеркалом и держим рукой держатель конвертера. Нельзя тянуться к зеркалу — оно может погнуться, и от любого предмета, оказавшегося в отверстии антенны или перед головкой конвертера, сигнал пропадает.

Дополнительные каналы приема

1. Подключаем следующий конвертер к приемнику. Установите параметры в меню.
2. Не касаясь антенн, осторожно и аккуратно поворачиваем конвертер вправо и влево, пока он не «поймает» спутник.
3. Мы убеждены, что «поймали» то, что необходимо, как описано выше.
4. Если мы будем двигать конвертер вперед-назад (это так называемая дофокусировка) и вращать его (выравнивание по плоскости поляризации), мы получим наилучший сигнал.
5. Аналогично, мы обосновываем только третий преобразователь.

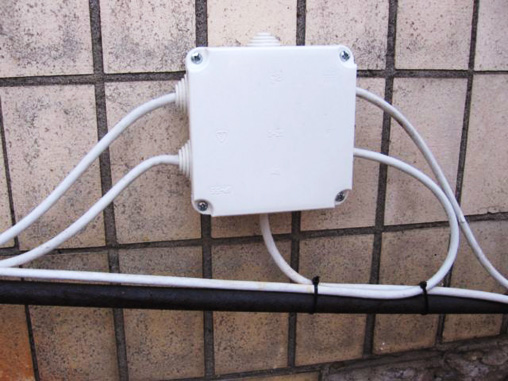

После «поимки» всех спутников Аккуратно оберните разъемы сырой резиной, уложите и закрепите кабель. Затем переносим устройство на место в доме, подключаем выключатель питания. В меню» Установка конвертера» установите DISEQC для каждого спутника и задайте любые номера и/или имена пользователей.

Все, на этой установке спутниковой Антенны закончились. Остается выбрать в меню приемника и настроить нужные программы ( каналы )। Но это отдельная тема. Например, установить антенну на моторедуктор, которая найдет любой спутник без каких-либо усилий со стороны владельца.

Видео: Как поймать стабильный сигнал

5.0 17 оценок 5.0 из 17 голосов

К нам часто обращаются с вопросом: «Как мне установить и настроить спутниковую антенны независимо? » Мы надеемся, что эта статья поможет ответить на все возникшие вопросы.

Часто, непублично, среди пользователей бытует мнение, что устанавливать самостоятельно и настроить спутниковую Система практически нереальна. На самом деле, все это не так. Ниже вы найдете простое руководство для «чайников» о том, как самостоятельно установить и настроить спутниковую Антенна без расчетов, Satfider и другие атрибуты от профессионалов. Если вы профессиональный монтажник, следующий материал, скорее всего, вас не заинтересует.

По крайней мере, любая информация может быть теперь найти В Интернете я все же старался для простоты собрать всю основную информацию, которую получал, на одной странице. Я просто расскажу своими словами и с фотографиями, как я устанавливал и настраивал спутниковую Система — это я. Должен сразу сказать, что рассматривается только установка офсетной, невращающейся антенны, а не прямофокусной или моторизованной антенны. И все же — вариант не исключен, как бы вы ни старались — установить себе и настроить Антенна может не работать. Тогда вам необходимо пригласить профессионального монтажника. Мне трудно поверить, что такое может произойти, но на форумах есть люди, которые провели несколько дней в бесполезных попытках. настроить Антенна В других случаях самостоятельный подбор компонентов и самостоятельная установка позволяют сэкономить некоторую, иногда значительную экономию Кроме всего прочего, лично мне было интересно просто установить все самому 🙂 В чем разница между установкой и настройка система «на глаз» от профессиональной установки? Почти ничего Более точный предварительный расчет (который может сэкономить значительное время), за исключением системы крепления и принципа настройки антенны-такие же.

Внимание: все работы, связанные с высотой и производительностью, опасны для жизни, если хотя бы что-то вызывает незначительное беспокойство, не рискуйте, доверьте самостоятельный монтаж профессионалам на свой страх и риск, обязательно помните о мерах предосторожности и о том, что все опасные работы на большой высоте выполняются профессионалами только при наличии проверенного страховочного оборудования

Список основных терминов

Телевизионный спутник — это космический аппарат, который находится на геостационарной орбите Земли и передает телевизионный сигнал в определенный район Земли через транспондер Все спутники расположены в плоскости экватора, поэтому они находятся на одной широте, но отличаются по долготе В дополнение к своему названию они также имеют обозначение долготы Например, ❶ 4⁰ означает, что спутник называется ⑦ и находится на 4-м градусе западной долготы ( ⁰). градус западной долготы ( ❶-❶) HOTBIRD 13 E спутник HOTBIRD, находится на 13-м градусе восточной долготы (e-East) Исходя из того, что спутники «закреплены» в определенных точках орбиты, они также имеют определенные участки покрытия земного поля

Транспондер — это приемопередатчик, расположенный на спутнике Он характеризуется шириной и ориентацией передающей и вещательной частоты Передача осуществляется в двух основных диапазонах — C-диапазоне и Ku-диапазоне В диапазоне C (4 ГГц) передают в основном американские и российские спутники В диапазоне KU (10,700-12,750 ГГц) передача осуществляется в линейной или круговой поляризации, которая в свою очередь различается на вертикальную ( ❶ ) и горизонтальную ( ❶ ) для линейной поляризации и левую ( ❶ ) и правую ( ❶ ) для круговой поляризации Когда говорят: «сигнал с транспондера 11766¼», имеют в виду, что транспондер с частотой 117666 передает с горизонтальной поляризацией Транспондеры на спутнике состоят из нескольких десятков частей

Спутниковая антенна — основной элемент спутниковой Абонентская система для сигнала со спутника Если говорить простым языком, то антенна «собирает» слабый рефлектор спутниковый Сигнал по всей ее поверхности концентрируется в определенной точке, где установлен конвертер Наиболее распространенными антеннами являются прямофокусные и офсетные Прямофокусная представляет собой параболическое зеркало с фокусом в геометрическом центре, а офсетная имеет смещенный фокус (ниже геометрического центра антенны Соответственно, конвертер в прямофокусной антенне устанавливается в центре на офсетной и используется вплоть до земли Эти офсетные антенны получили наибольшее предубеждение со стороны обычных пользователей Они дешевы, просты в установке и настройке । Антенны разного диаметра изготавливаются из разных материалов Материалом обычно служит алюминиевый сплав или сталь Существуют неактуаторные (жестко закрепленные) и актуаторные (на моторном подвесе) антенны Моторный подвес поворачивает антенну на определенные углы и позволяет принимать сигнал с большого количества спутников В поле зрения последняя не очень проста в настройке для новичка В зависимости от силы сигнала, необходимой для просмотра спутника, размер антенны выбирается индивидуально Диаметр антенны следует выбирать с некоторым запасом, так как атмосферные осадки (сильный дождь, снег) вызывают значительные помехи спутниковому Признак Это особенно актуально для диапазона KU, но в то же время не нужно впадать в крайности — если достаточно антенны диаметром 0, 9 М, совсем не обязательно покупать 1, 5-метровую антенну — она весит больше и ее поверхность больше подвержена воздействию ветра

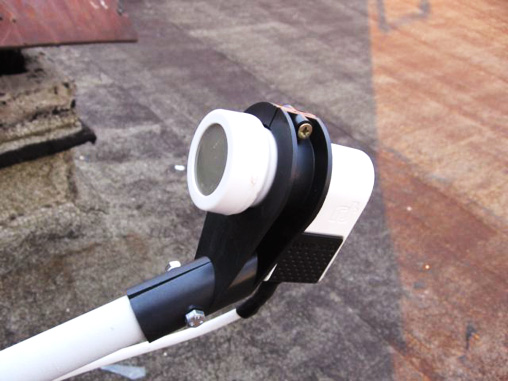

Конвертер — устройство для приема отраженного спутникового сигнала от антенны, установленное на соответствующем кронштейне в фокусе антенны. Основное назначение конвертера — преобразование принятой частоты спутникового сигнала (например, для Ku-диапазона он составляет от 10,7 до 12,75 ГГц) до среднего (900 — 2150 МГц), где затухание передаваемого по кабелю сигнала меньше, поскольку принимаемая мощность составляет спутникового сигнал очень мал, вторая важная задача преобразователя — поднять его до приемлемого уровня для приемного тракта приемника, так как каждый преобразователь вносит в сигнал свой уровень шума, но также малошумный, его еще называют LNB (малошумящий блок преобразователи предназначены для работы в линейной поляризации или круговой поляризации и выбираются в зависимости от поляризации, передаваемой спутником) (например. популярные пакеты НТВ+ транслируются в круговой поляризации и Универсальный конвертер линейной поляризации не подходит для приема несмотря на название «Универсальный» Когда конвертер универсальный, он переключается на заданную поляризацию напряжением 13/18 В, подаваемым приемником 13 в — вертикальная поляризация, 18 в — горизонтальная Еще один нюанс: Преобразователи поставляются с 1 выходом, 2❶, 4❶, 8 В зависимости от того, сколько независимых подходов установлено, необходимо установить преобразователь с соответствующим количеством выходов, так как все выходы преобразователя независимы друг от друга

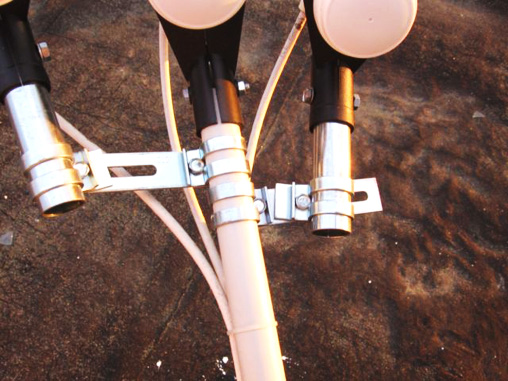

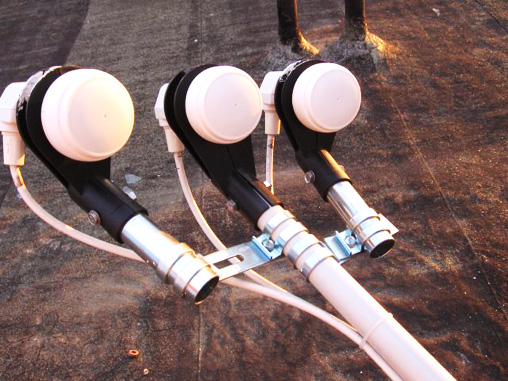

Крепление мультифида для дополнительного конвертера Поскольку спутники на геостационарной орбите находятся относительно близко друг к другу, возможен одновременный прием сигнала на одну антенну несколькими близлежащими мультифидами спутников . Отличный пример — 1 спутник принимается на 3 фиксированные антенны (HOTBIRD 13⁰, sisius 4.8❶, Amos 4⁰) Обычно на держателе основной антенны (держатель фокальной антенны) устанавливается конвертер, настроенный на cicius 4.8 microfluidic, на 1 мультифиде — конвертер на HOTBIRD 13 microfluidic, на втором мультифиде — конвертер на Amos 4 microfluidic.

Микрофлюидик — это устройство, которое переключает сигналы с нескольких конвертеров на один кабель Поскольку ресивер может одновременно принимать сигналы только с одного спутника, конвертер, соответствующий этому спутнику, должен быть подключен к ресиверу Именно это и делает HDD — он подключает конвертер, который требуется ресиверу в данный момент HDD, работающие по определенному протоколу, отличаются ❶ The 1. 0 протокол однонаправленный и используется, когда количество преобразователей не превышает 4 ⑦ 2.0 такой же, только двунаправленный и совместим с 1.0 ❶ 1.1 используется для добавления дополнительных преобразователей Протокол 1.2 используется для управления позиционером

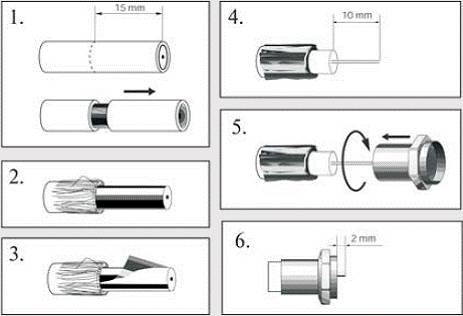

Коаксиальный кабель через F-коннектор подключается к входу и выходу панели. Не думаю, что стоит говорить о штекерах и кабелях — Но все и так понятно. Однако необходимо, чтобы кабель имел характеристический импеданс 75 Ом, был изготовлен из высококачественных материалов, выдерживающих сильные перепады температур, и имел хорошую градиентообразующую оплетку. Материал жил старый, медь, сожительская сталь, а-Леобен сказать, что лучше удастся.

Антенное крепление — это простой металлический кронштейн, который (обычно) крепится к стене и к которому прикрепляется антенна. Его следует сделать как можно более надежным, чтобы ветер не сорвал антенну.

Спутниковый ресивер — возьмите с собой одно устройство спутниковый Сигнал преобразователя и обратная тяга на телевизор Как привычная картинка со звуком 🙂 Когда выбор приемника является сложной задачей спутниковой система. Приемники подобны открытым неопределенным каналов (FTA) и для кодирования с кассет, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жестким диском и другими полезными и не очень функциями. Здесь, как говорится, каждому по приоритету и каждому по кошельку. Есть один важный момент: сегодня активно вводится в эксплуатацию спутниковое передача в формате HD (видео высокой четкости) и mpeg4. Приемников, поддерживающих эти форматы, как правило, гораздо больше, чем обычных. Поэтому перед покупкой спутниковой Система должна определить, какой контент вы смотрите и какой приемник вам нужен. Дешевые ресиверы обычно не отличаются высоким качеством и звучанием, отличной функциональностью и быстрым переключением каналов । Хотя бывают и исключения. Отдельный эмулятор Nuan в приемнике. Как видно из названия эмулятора, смарт-карта предназначена для программирования. Для кого он предназначен? Большая толпа каналов с разных спутников Защищено кодом. Кодировки разны е-Viacus, Seca, Iradetto, Nagravision, Biss и т.д. Например, пакет извлекается каналов В кодировке BISS и вы хотите ее увидеть (антенна настроена На спутнике, который вы хотите), но у вас нет смарт-карты. Затем вы ищете в своем приемнике программный эмулятор (обычно он написан в неопределенных функциях) и включаете его. Введите ключ доступа канала — И если все в порядке, проверьте его. Обычно эмуляторы в современных приемниках поддерживают несколько кодировок. Другое применение рассыпания эмулятора люди называют «шаром» или «выпуском карт». Да, и при выборе приемника следует обратить внимание на доступность и регулярность исходящего программного обеспечения. Проще говоря, запросы. В новой прошивке устранены ошибки, которые обычно возникают, добавлены параметры спутников , транспондеры, новые коды для работы эмуляторов и т.д.

Выбор компонентов для установки спутниковой антенны.

Во-первых, я потратил некоторое время на изучение интернета, чтобы ознакомиться с вопросом (потому что я был полным чайником рыбы, и концепция диска или транспондера была очень пугающей, но выглядела так. спутниковое В то же время я хотел). На каком материале и из чего решили спутников Я хочу видеть (в конце статьи вы можете ознакомиться со списком наиболее популярных в наших местах каналов И несколько ссылок), принятых в моей местности и какого диаметра антенна, а также ознакомился с советами опытных людей, в том числе и vladbel, за что ему отдельное спасибо. 4.8 E, HOTBIRD 0.95 E для антенны 13 M и EUTELSAT W0. 85E на 4 м. Я выбрал магазин в Киеве — все в одном месте и, кроме всего прочего, они являются одним из производителей Openbox продавцом оригинальной техники этой же марки, а моя душа делает Openbox хорошо 🙂 Кстати, приемник я покупал в агсате и купил там же, приемники для моих друзей были уже прошиты спутников И список фаворитов каналов c популярных спутников 4w+5e (4,8 e) + 13E, и это не только Openbox «ou». Удобно для тех, кто не хочет возиться с наполнением фаворитов 🙂

Что было куплено и каковы были критерии отбора:

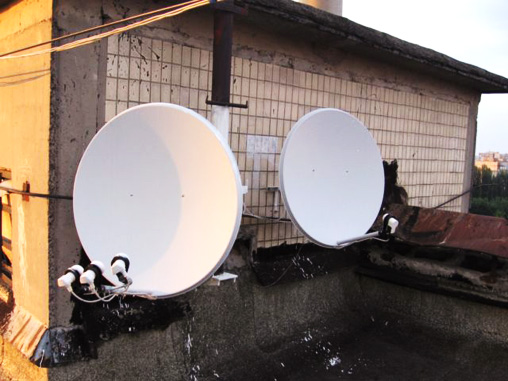

• Смещение 0,95 м PR-VA Харьков. Окрашенная сталь. Для приема сигнала с AMOS 4W, SIRIUS 4.8 E, HOTBIRD 13e.
• Офсетная антенна 0,85 м PR-VA Харьков. Окрашенная сталь. Для приема сигнала с Eutelsat W4 36E.
• Ресивер — это во-первых Openbox, мощная техническая поддержка (практически каждые несколько недель появляется новая прошивка), во-вторых отличное качество изображения, в-третьих — встроенный эмулятор, в-четвертых поддержка сетевых адаптеров com-Lan (нарушение авторских прав не забывайте, это наказуемо!)।.
• Три универсальных преобразователя с линейной поляризацией. Заявлен небольшой уровень шума.

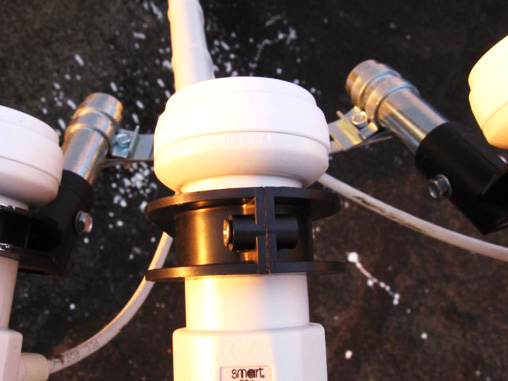

• Один конвертер круговой поляризации для Eutelsat W4 36E (НТВ+).
• Два
• Два для антенн.
• Клаккер сигнала от 1 конвертера в 4 кабелях, подключенных к ресиверу.
• , характеристический импеданс 75 Ом, шахта 100 м.
• 10 антенных окон.
• 6 «» под гайку «» 8×72, шайбы, гайки и шайбу Гровера.
• Пластиковый саморезерв.
• Стальной трос с зажимами для крепления к нему антенного кабеля и опускания его с потолка. Для жестких дисков.
• Lansombox — это инструмент для обмена (который любой поисковик захочет найти по понятию «кардинг»).

Все было хорошо 1346 гривен или

Согласитесь, сумма небольшая 🙂

Установка.

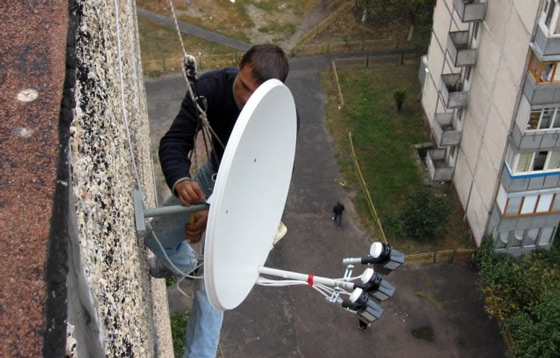

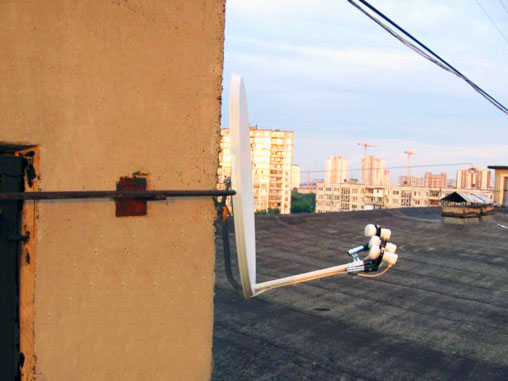

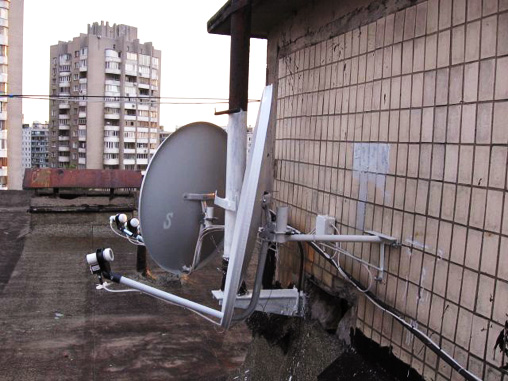

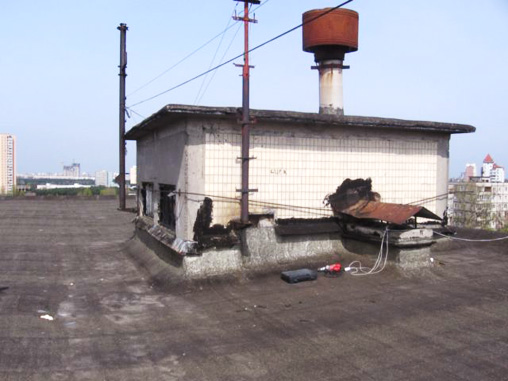

Антенна должна быть установлена в пределах видимости в южном направлении. Прямой — означает, что перед антенной не должно быть препятствий в виде домов, деревьев и прочего. По этой причине балконы и террасы являются оптимальными местами для установки антенн. Поскольку мои окна находятся на первом этаже и не выходят на юг, было решено установить антенны на крыше. К счастью, крыша моего типового 9-этажного панельного дома плоская — установка упростилась (если свободный доступ к антенне с номером конвертера после установки на кронштейн больше 1, то ниже* не бывает). Что мне нужно на потолке, кроме антенн с креплениями:

• Перфоратор с упражнениями с выигрышными советами. Диаметр сверла выбирается немного меньше диаметра анкерного болта. Слишком короткий — невозможно — анкер не проникнет в стену. Больше — он будет «болтаться» и его не удастся по-настоящему затянуть.
• Крестообразная отвертка.
• 10 кап.
• Пауэрсомный гаечный ключ на 13.
• Разводной ключ.
• Молоток.
• Нож для резки бумаги (для очистки кабелей для разъемов).
• Кусачки.
• Приемник с пультом дистанционного управления.
• Маленький телевизор .
• 3 В с удлинительным кабелем для розеток 220.

Есть ли у вас самые интересные вопросы об отправке антенн? Как определить направление? Как настроить Антенны Satfainer для настройки спутниковых Антоний — от 400 долларов)? В моем случае, поскольку было решено производить настройку «На глаз» я решил определить направление логически — просто заметил, что антенны направлены на соседнюю крышу и решил поменять в том же направлении 🙂

Позже на сайте AGSAT появился удобный, там все просто — вводишь адрес и нужный спутник. Сервис показывает направление.

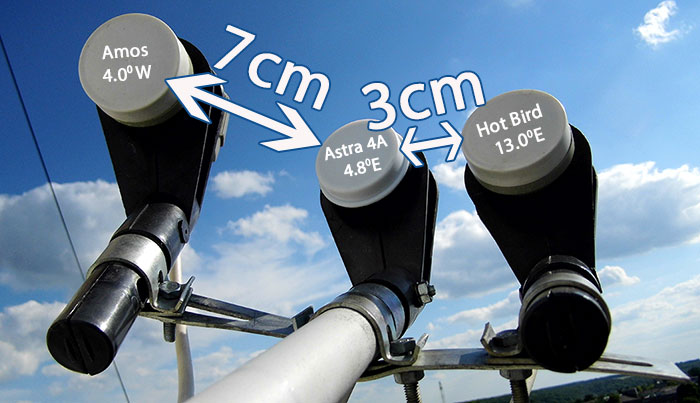

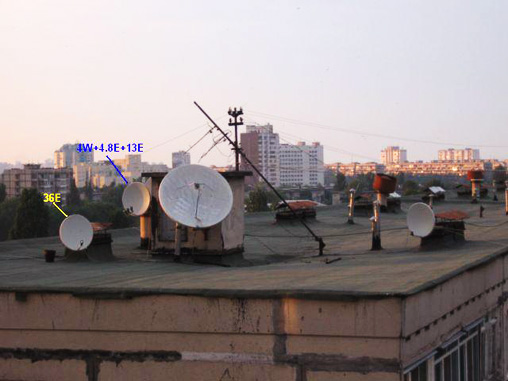

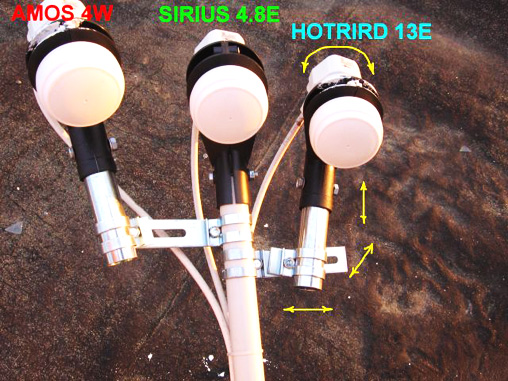

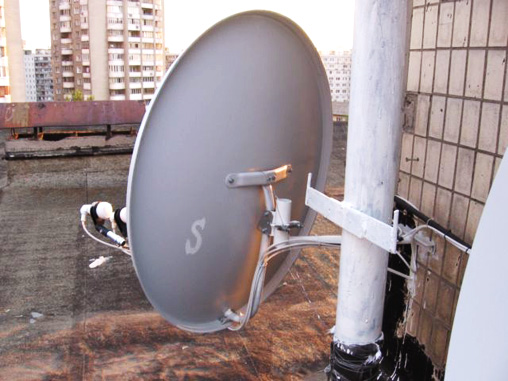

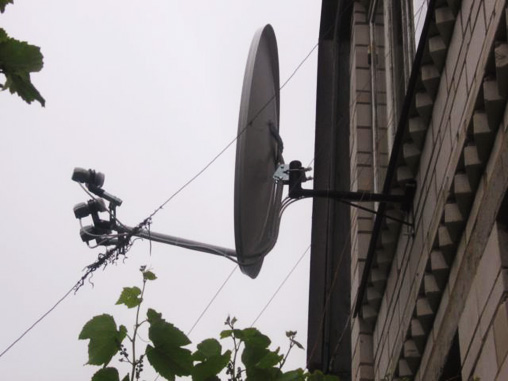

Антенна с 3 конвертерами — конечно Sirius, HOTBIRD, Amos — у нас еще много таких установщиков, которые в основном ставят их. Вид на соседние дома — вы можете найти Их много, и все они направлены в одну сторону. Поэтому у меня не было никаких сомнений. Слева от него с конвертером — возможно, НТВ — у нас их тоже хватает. Если у вас нет таких рекомендаций, дело обстоит еще хуже. Необходимо определить южное направление и попытаться направить антенну туда. Неизбежная ситуация заключается в том, что ни в коем случае не должно быть видимых препятствий в направлении спутника. Помимо прочего, в ситуациях, когда антенна установлена под чужими балконами или козырьками, следите за тем, чтобы поток воды или снега с верхнего козырька не попадал прямо на вашу антенну. Это не очень хорошо для лицензирования.

Я решил установить свои антенны в этом лифте:

На потолке, конечно, не видно, но это не европейский ремонт в квартире 🙂 Я закрепил место установки, разметил отверстия для кронштейнов, просверлил их перфоратором, сделал анкер и закрепил кронштейны (я не фотографировал дальнейшие шаги полностью, поэтому почти все фотографии сделаны с уже установленной системой). Не буду подробно останавливаться на креплении кронштейнов, думаю и так все понятно, задач а-механическая. Тем не менее, если кто-то не знает, что такое анкерный болт, я покажу, как он выглядит:

Он состоит из стакана и болта внутри него. Болт имеет резьбу для гайки с одной стороны и толстый конус с другой. Точно на рисунке слева направо, аккуратно, чтобы не повредить резьбу под гайку, ее загоняют в просверленное отверстие.

При этом я рекомендую вам отправить в гайку, но не разбирать ее до конца, иначе есть риск, что винты полностью провалятся в отверстие и вы их не достанете. То же самое относится и к установке винтов кронштейнов (гайки по-прежнему сняты) — следите за тем, чтобы винты не попали в стекло, я рекомендую затянуть кронштейны самостоятельно или немного потянуть за них перед установкой. Гайка — чтобы конус входил в стекло и болт не проваливался. Стекло должно быть заподлицо со стеной и соответствующим образом закручено гайкой — с внешней стороны проема.

Принцип действия анкерного болта заключается в следующем: Когда гайка начинает затягиваться гаечным ключом, она вытягивает болт в стакане из резьбы. Конус, расположенный на конце болта, входит в стекло и прорывается как можно дальше в отверстие. В результате вытащить такой болт из щели в стене — дело не простое. По этой причине рекомендуется подвешивать крепление на саморазборные анкерные болты, а не на болты с пластиковыми дюбелями.

Однако выбор привязанности — личное дело каждого. Единственное — если вы все же выбираете якоря, убедитесь, что они хорошего качества, особенно по материалу и толщине стекла, ведь флипколи сами сделали якорь и разместили его соответствующим образом.

При установке на балконе обычно можно просверлить стену и обрезать ее с помощью стержня соответствующей длины (их можно приобрести в магазинах). Они крепятся гайками с обеих сторон.

Я вернусь к установке.

Первый настроил антенну с помощью 3 конвертеров на Sirius, HOTBIRD, Amos, второй — на Eutelsat 36E. Вначале кронштейны были прикручены на анкерные болты, позже я изменил их ширину. Винт оказался ненадежным. На фотографии показана первая неудачная попытка в виде оставшихся балок. На этом этапе также были обновлены кронштейны, чтобы укрепить первоначальную картину (и, кроме того, было много белой краски — это видно на многих реках :)):

На фотографии выше антенна уже собрана, с конвертерами, кабелями и т.д. Первоначально антенна была просто собранной, подвешенной на кронштейнах, а позже — просто конвертеры с кабелями. У меня был только тонкий металлический трос, я продел его через верх антенны и утопил в передней шахте, когда ветер рвет крепления, чтобы антенна не пикировала с потолка 🙂 На самом деле это почти нереально, но пусть будет нереально, но пусть будет — думал я. Для настройки Антенны в вертикальной и горизонтальной плоскостях необходимо закрепить кронштейн так, чтобы антенна не меняла свой наклон самостоятельно, но могла быть перемещена в одновременных плоскостях с некоторым усилием. Эти орехи являются последними настройки Они не задерживаются надолго:

Один неудачный левый винт располагает антенну в вертикальной плоскости, 2 неудачных правых витка и антенну относительно кронштейна в горизонтальной плоскости.

Затем оба мультифида устанавливаются на центральный кронштейн антенного конвертера, конвертеры вставляются во все кронштейны и все затягивается так, чтобы с некоторым усилием во всех плоскостях конвертеры могли вращаться в мультифидах (кабели будут подключены позже). На фотографии ниже показано, что такое Multihide и как они крепятся:

Затем начинается процесс настройки । Другой конец кабеля длиной несколько метров прикручивается к приемнику с центральным преобразователем, другой конец кабеля прикручивается к приемнику. На каком-то сайте у меня есть картинки, что такое F-разъем и как его правильно прикрутить к кабелю. Вот они:

Ресивер подключается к телевизору Только после этого включается питание 220 В. Важный момент — когда F-коннектор намотан на кабель, следите за тем, чтобы тонкие провода экранирующей оплетки кабеля не защелкнулись на центральном корпусе, иначе приемник может быть выведен из строя.

Включаю телевизор , приемник, я перехожу в меню Установка-пост. каналов . В списке спутников Я выбираю спутник Sirius 2 / KU 4.8 E-it слева. настроен Жестко закрепленный центральный преобразователь. Справа в меню я выбираю:

Lnbp: (включение преобразователя мощности).

Тип LNBP: универсальный (конвертер универсального типа, после моей покупки)

Частота LNBP: 10600/9750 (указано на конвертерах)

22 кГц: авто (я оставляю сигнал для переключения)

DISEQC: нет (я оставляю его выключенным, так как сигнал подключен напрямую, а не через HDD).

Далее я захожу в желтое подменю транспондеров и выбираю транспондер, на котором буду искать сигнал (советую написать пару транспондеров к уже выбранным со спутников С различной поляризацией и реальной работой свободного канала (FTA). Список возможен найти По ссылке ниже. Я решил настроить для себя следующие транспондеры:

Что мы видим на этой картинке? Радостная картина — признак качества! Чего на самом деле следует ожидать? В конце концов, антенна «смотрит» в направлении спутника.

Затем наступает самый сложный момент, который требует значительной выдержки -. это настройка Авиационные антенны. Зачем нужна выдержка — буквально несколько миллиметров, и сигнала не будет. Не то чтобы это было плохо, но этого не произойдет вообще! Настройка заключается в следующем — необходимо установить антенну в определенном вертикальном положении, в моей ситуации это было почти так:

Затем нужно очень осторожно вращать антенну в горизонтальном направлении, внимательно глядя на шкалу качества, сначала в одну сторону, и если шкала не меняется на 0, то в другую. Если окажется, что шкала качества поднялась хотя бы до 10-15 — это уже первый успех, можно остановиться и передохнуть:), но если во всей горизонтальной плоскости. найти Если сигнал не проходит, необходимо немного изменить вертикальный угол наклона антенны и снова перемещать ее в горизонтальной плоскости до появления сигнала. Если получено хотя бы несколько сигналов: Теперь нужно еще более плавно перемещать антенну влево и вправо и пытаться получить максимальное качество сигнала. После того как вы этого добьетесь, попробуйте получить еще больший сигнал, очень плавно перемещая антенну вверх и вниз. Затем можно попробовать слегка повернуть конвертер в держателе вокруг своей оси (для этого на конвертере есть метки):

Максимальный сигнал может быть получен только при сочетании всех этих регулировок. Еще один нюанс — если не получается найти подписывать при любых обстоятельствах, и вы 100 раз все проверили, включая. настройки Имеет смысл попробовать приемник, другой конвертер, возможно, он неисправен. Я получаю максимальный уровень сигнала, который я могу исключить:

Кажется, вы можете охладить и затянуть все регулировочные винты? Неважно как! В конце концов настройка Для передачи был создан транспондер в горизонтальной поляризации (на рисунке в конце второго периода есть буква h), но вам необходимо еще настроить Отсутствие транспондера в вертикальной (V) поляризации:

В моем случае поворот конвертера против часовой стрелки в держателе помог добиться лучшего качества сигнала в вертикальной поляризации.

Затем вы можете просканировать транспондер (см. документацию к вашему приемнику) и визуально убедиться, что он принят. ли каналы И соответствуют выбранному спутнику:

Когда сигналы в горизонтальной и вертикальной поляризации максимально вытянуты, все регулировочные гайки должны быть затянуты под. И здесь возникает неловкий момент — вы затягиваете гайку, когда антенна слегка меняет направление, и качество сигнала может заметно упасть! Поэтому затягивать его нужно очень аккуратно. Все, антенна и первый конвертер настроены . Выключаю ресивер из розетки, сматываю кабель с центрального конвертера на конвертер слева (тот, что на мультифиде, если смотреть на антенну спереди), включаю все, выбираю меню HOTBIRD 13E, в нем же настройки меню справа, как в Sirius, я выбираю работающий транспондер и пытаюсь получить настроить максимальное качество сигнала. Только на этот раз я настроил на мультифид не антенну, а сам конвертер. Он может вращаться во всех плоскостях по отношению к фокусу антенны — влево, вправо, вверх, вниз, вперед, назад:

Все гайки затягиваются, когда сигнал максимален. Я не забываю проверять обе полярности. Просканируйте транспондер HOTBIRD и проверьте все свободные. каналы визуально.

Я снова выключаю все, поворачиваю кабель к третьему конвертеру, включаю все, выбираю Amos 4w и выходной сигнал настройку Для него. Все одинаково. Потом снова настройку Первую антенну можно считать законченной.

Вторая антенна. Я иду настроить Eutelsat на W4 36E (НТВ+). Все просто — один конвертер. Поскольку это круговая поляризация, не имеет особого значения, как он расположен в держателе. Лучше всего спускаться вниз, чтобы на нем не скапливались осадки:

Соответственно, необходимо настроить антенны в горизонтальной и вертикальной плоскости. Я выключаю все, подключаю кабель к этому конвертеру. Настройки в соответствии с приобретенным мной конвертером следующие:

Я установил вторую антенну и проверил антенну в обеих поляризациях на разных транспондерах. Поскольку конвертер рассчитан на круговую поляризацию, они проверяются не на H и V, а на L и R (левый и правый).

Вот и все. Вы можете отключить все. Теперь необходимо переключить сигналы через привод. Это выглядит примерно так:

Мой жесткий диск имеет 1 выход на приемник, указанный rec, и 4 входа на конвертеры, названные 1.2.3.4. Я подключаю конвертеры следующим образом:

С подключением все просто — к каждому конвертеру подсоединяется отрезок кабеля, который подключается к соответствующему входу DICKK. Если антенна установлена с 1 конвертером, жесткий диск не нужен. Когда 2 конвертера и антенна освобождают 2 порта для жестких дисков, происходит нечто ужасное. Диск устанавливается рядом с антеннами и желательно находится в водонепроницаемой коробке (я купил в магазине электротоваров), чтобы не было дождя:

Дно коробки для дисков желательно тонировать для вентиляции. Острые углы изгиба кабеля не допускаются! F-разъемы на конвертерах закрываются либо колпачками, либо теплопроводной трубкой с набором:

Кстати, на фотографии выше показано расстояние между конвертерами и углы их наклона. Справа находится антенна, направленная на спутник Eutelsat W4.

Я установил протокол Discake в приемнике (в моем случае 1.0) и в дистрибутиве конвертеров в соответствии с входом (портом) жесткого диска:

На рисунках показано, какие входные (портовые) преобразователи назначены дисковой (на каком спутнике). 0 / 12В: только для сетевого устройства com-LAN. Если у вас его нет, не нужно включать его на 12 В. Я сохраняю изменения, проверяю, работают ли все входы дискка (напр. ли настроеных Спутники имеют сигнал).

Возможно, у кого-то возникнет вопрос, но почему бы сразу не подключить все конвертеры к HDD, зарегистрировать и настроить все входы? Ответ прост — с действительно неработающим жестким диском вы потеряете много времени и нервов, пытаясь настроить Знак, который не может быть найти По определению. Кроме всего прочего, без жесткого диска вы быстро узнаете, купили ли вы рабочий конвертер.

Я тяну за кабель так, что ничего не угрожает. Он не крепит кабель к кабелю, опустите кабель и потяните его вниз. Утончите кабель в квартире, подключите приемник, телевизор и смотреть спутниковое ТВ:)

Наконец, вот что произошло на крыше:

* — Если нет доступа к антенне после установки на кронштейн:

Если конвертер на антенне дает добро, то на комплексной антенне ничего не застывает, антенна вывешивается за окно (или в другое место) для крепления и настраивается в вертикальной и горизонтальной плоскостях все из того же окна (вернемся к профилактике в начале инструкции.) Что делать при необходимости. настроить Еще 1 дополнительный конвертер (или больше) на мультифиде? В стране я сделал вот что: Я вкрутил кронштейн в старый высокий шкаф, установил на нем антенну, поставил всю конструкцию перед широким окном и настроил ее. Странный момент, кстати, это первое включение, где при примерном наклоне антенны в дополнение. настройки , я получил уровень качества на Sirius выше 70%! Я не могла поверить своим глазам :)) одним словом, в таком виде. настроил Все 3 конвертера аккуратно воткнул, отремонтировал кронштейн за окном и повесил на него антенну с уже настроенными конвертерами, только остатки. настроить ее в плоскостях.

Важный момент при монтаже высотных конструкций спутниковых антенны: Кроме безопасности и страховки особенно при подвешивании антенны к кронштейну или мачте всегда бойтесь антенны Представьте, что можно сделать с головой случайного прохожего или спланировать антенну с большой высоты с кузовом дорогого BMW 🙂

Еще многие рекомендуют делать на крыше антенн что-то заземленное, но некоторые установщики являются ярыми противниками этого. Я склоняюсь к выводу, что заземление антенны все равно не приносит вреда.

Ну, наконец-то:

Список самых популярных каналов Согласно информации, которую я получил сегодня от троицы HOTBIRD, Sirius, Amos (будьте готовы к тому, что время от времени может происходить некоторая ротация и кодирование). каналов ):

Каналы Украины (спутник Sirius)

Интер+, входной мюзикл, входной фильм, Тет-а-Тет *, 5-й канал , Рада, Голос, Звезда ТВ Укр, UBC, OK, Тисса 1

Каналы Украины (спутник Амос)

1+1, 1+1+1+1+1-кино, Тонис, Киев ,, М1-Медное*, О-ТВ, MTV УКРАИНА, К-1, К-2, КТМ, 7 канал , 24-News, Мегаспорт *, СТБ, Music Box UA

Каналы России (спутниковые жар-птицы)

Международное ОРТ, РТР-Планета, Euro-News на русском языке, CNL Christian Satellite-First Christian канал На русском языке, русская музыка канал

Русскоязычные каналы (спутник Sirius)

1 Балтийская музыка канал , Телевизионный центр, BODYBUY5-BODYBUY канал , Романтик а-1*, Романтик а-2*, Путешествия (поездки)*, Универмаг

Русскоязычные каналы (Hot Bird)

РТР-ПЛАНЕТА, РТР-СПОРТ, КВАДРАТ-МЕДНОЕ помещение, музыка канал , РБК ТВ, R1, ТБН Россия, Азара ТВ. — канал ❶ Телевидение, новости и последние фильмы на русском языке, национальное телевидение Армении-телеканал Армения, Euro-news-24 часа. канал ④ Христианский спутниковый телеканал на русском языке — первый христианский. канал На русском языке Caspio net — это казахстанский телеканал ❶ агентства «Хабар», Caspio net передает эфирную информацию с часовыми блоками на трех языках: Английский, казахский и русский языки, Lidar TV, фильмы Азербайджанского телевидения на русском языке.

Англоязычные каналы ( Hot Bird)

Newws, CNN, BBC, русские сегодня, Гейтс *, верховный мастер, слово сеть, MRTV, GOG, TV, GOSPEL и I «M в западном типе, зеленый из карты типа, Пентагон были, Пентагон были, тибетский, давайте поговорим о и для меня. ❶ , Smile of a Child, Inspiration Network, Destar TV, MTA International, EWTN, DW, Bloomberg, dub sportrid TV, Word of Peace, Caspio. Нэт, Каспио. Нэт, Каспио. Нэт, Каспио. Нэт, Каспио. Net , Caspio. net , Caspio. net rainbow, the spirit word, cool tv, lux tv, derby race tv, gem jam network, gem jam network 2, satellite of europe, love world, nile tv, hope channel

Игра (жар-птица)

Планета Спорт, prima, Rai Sport sat, Dub Sports Channel, *, AB Motors *, Action *, Motors TV *, Sailing Channel *, English Premier League *, Global Greyhounds, ecwida *, ecwida *, ecwida *, «Реал Мадрид ТВ».

Мультфильм (жар-птица)

Baby TV* — самый маленький Jetix*, AJ — детский канал, Mangas*, Super RTL, Улыбка ребенка, Mi TV, Boomerang*, Детский — самый маленький, Barbarians TV*.

Музыкальные каналы (Hot Bird):

Ru TV, Mezzo (музыка)*, MCM Europe*, Music Box Russia, djay TV, Viva Polska, 102.5 Hit Channels, 123 Sat, Magic, Countdown, Music Box Italy, Video Italy, Onex, Khalifa TV, kriza TV

Эротика: (жар-птица, Сириус, Амос)❶

Hustler TV *, Blue Hustler TV *, sexy sat 1, sexy sat 2, sexy sat 3, eurotic tv, eurotic plus, eurotic dreams, e-sat tv, arab girls, supreme master tv, sexy arab, g spot, gay tv, top sexy tv, free sex sat, free sex zone, sexuality, 4❶, all sex, AAA sex channel, Xstream TV, full-x4❶, hot love, hot chile, MCT. (6 кан ।, Xxx, кодированы।), (Красный свет ) (5 кан ।, боди бай, боди бай), сексвью (14 кан ., XXX, кодированы)

❶ : (Жар-птица).

мода, мода для мужчин, мировая мода, TV Moda

❶ : (Жар-птица)

❶, 24 News, Euro News, Fox News, BBC World, NBC Europe, EBS, World Net Europe, Bloomberg TV Europe, DW TV, Nile News, Channel 24 Horus, Rai News 24, Al Jazeera, Al Arab, Khalifa News.

Немецкие каналы : (Hot Bird)

4 von fun TV, Euronews, Vox, Das Vitre, ZDF, EWTN, ARD das erste, DW, RTL 2, Super RTL, Arte, Bloomberg, Wort des Friedens, SF Info, Europa Satellit, Terra Nova, Lux TV

Французские каналы : (Hot Bird)

MTA international, Euronews, Meteo Express, Shopping at home, Daimen, MTV France *, Boomerang *, TV5 Monde FBS, TV5 Monde Europa, France 24, BFM TV, EWTN, nrj12, Arte, Best of Shopping, NT1, La locale, Words of Peace, Guli satellite, Mezzo, Europa 2, Lux TV, Europa, direct8, TV8 Mont Blanc, Nile TV, 3A Telsud, Liberty TV, Jet, KTO, Wolfe TV

Испанские каналы :(Hot Bird)

Euronews, парень из Вефиля, Arcoiris TV Enlace Tbn Europe, Ewtn Europe, Tve, Kanal 24 Horas, Tve, interacial, Words of Peace, Europe by Satellite, из

Итальянские каналы : (Hot Bird)

Adminmenu, all types, arteries-end-to-L, blue, children and, camera dei deputati, line 10, line 5, line Italy, about 8, day care, cartomancie, lotto, ceramics, silence type, cinequest tiny, glad about it tiny, tiny, tiny, tiny, came to stay at hai, tiny, tiny, tiny, tiny, tiny, Cortona Hill, вы можете вести обратный отсчет TV, Diva Futura TV, Diva Futura Live Diva Futura Plus, Elite Shopping TV, E-TV, Emilia Romagna, Euroconference , Euroconference, Euronews, Europe by Satellite, также в клубе, семейная жизнь, тип, Del Rosso-Sat, Free, спорт, usa. Телевидение, mediashopping, meditel, medionam channel, mediterano Sat 1, mediterano Sat 2, Milano tv sat, Motori TV, music box Italia, Naples international, Naples Mia, Naples TLA, nesuno TV, new TV, Nostradamus, Nova Mozik, Nova Mozik Rai dock, Rai dew, Rai Edu 1, Rai Edu 2, Rai fatura, Rai med, Rai Nettuno sat tau, Rai Nettuno sat Uno, Rai News 24, Rai Sport satellite, Rai Trey, Rai Uno, Rai util, REIT 4, REIT 4, REIT 4, REIT Oro sat, REIT Capri, Roma sat, Roma Uno, RTB international, RTL 102. 5 TV, S24, Sardinia Uno sat, sat 8, sat 9, sat 2000, ceneto Italian, erotic, set, Sicilian channel, Sicily international, sixty nine, sky meteo 24, sky meteo 24, active, sky meteo 24 active, sky on air, sky TG 24, active in primo piano, sky TG 24 active mosaic, sky TG 24 active, skynza, sky TG24 active sports, Sportitalia. Co. uk Teletireno, Tiziana sat, Tiziana Sat 2, Tuscan Channel, TR2 sat, Trentino TV, trsp, TV7 Lombardia, TV Koper Capodistria, TV Moda, TVA Vicenza, unisat, Varis sat, Veneto, Venice Channel, VID❶,❶, ❶ Channel Italy, VIP TV, Words of Peace, ❶.

Польские каналы :(Hot Bird)

4 Fun TV, Baby-TV *, Edusat, Europa über Satellit, ITV, mango 24, podrose TV, Polen 1, Polsat 2, Polsat zdrovi I uroda, tele5, TMT, Fernsehgeschäft, TV Polen, TV Puls, tvN Grau, TVP Cultura, Viva Polen

Арабские каналы : (Hot Bird)

123 sat, 2m Marokko, Abu Dhabi Fernsehen Europa, Al Akaria Fernsehen, Al Arabiya, Al Baghdadiya, Al Faiha Fernsehen, Al Forat Netzwerk, Al Hayat, Al Hivar Fernsehen, Al Jazeera Kanal, Al Jazeera Kinderkanal, Al Jazeera Dokumentarfilm, Al Jazeera Mobasher, Al Masriyah, Al mustakillah Fernsehen, al ordoniyah, Alam Nachrichtensender, aldiarsat, Alhurra Europa, Al-Iraqiya Fernsehen, alqwathar Fernsehen, almagharibya, Alsharkia TV, Al-Zahra TV, ANB, Ann, arab69, Arabien, Ariadiya, asadisa, Kanal Algerien, Dubai Sportkanal 2, Dubai TV Europa, Galaxie Sat-TV, Unendlichkeit, Iqra, Ischtar TV, Jamahirya Satellitenkanal, Kuwait Space Channel, MBC Maghreb al-Arabien, Medi1 sat, Wunder, Milive, MTA international, Nilnachrichten, Nursat, Oman TV Satellit, PTV, Katar TV, Salaam TV, Sama Dubai, Sat 7, Saudi-Arabien TV1 Satellit, Shahrzad, Sharjah TV, Spirit Channel, Streik, Sudan TV, Syrien Satellitenkanal, Thalitha TV, Heilkanal, Tunis 7, TVM Europa, TVM Naher Osten, Victor Chandler, VOA TV, Worte des Friedens, Jemen Satellitenfernsehen

Индийские каналы :(Hot Bird)

TRT Tamil, Ceylon TV, Asianet, Offene Universität Maharishi

Национальные каналы : (Hot Bird)

rmenia-nationales Fernsehen von Armenien. — IN Bangladesch. В: Олег-ТВ Болгария. в: ollylia-BVN TV. Beispiele-OTE, Magic Piria, ERT sat, zusätzlicher Kanal, Tele Asti, Alpha TV. руия-ARD Fernsehen. людия-Оффене-Университет Махариши. Ин: Amritsar-CCTV. oрея-ARD Fernsehen. — kurdsat mktv sat. Olga-TV Polen, tvN. -TV Rumänien international, Pro TV International. фланд-Таиландишес Фернсехен. FERNSEHEN Montenegro, BK sat, RTS sat.

*- канал в этом падении никто не интересуется этой темой. стальные каналы -открытые (FTA).

олезные ссылки:

• http://www. kulichki. tv/sputnik/map/4w. html — окрытие регионов спутниками
• http://www. lyngsat. com / — очень остойный сайт с таблицами и араметрами спутников и каналов
• http://www. lyngsat. com/freetv/Ukraine. html — таблица かсплатных かкраинских событий. каналов на спутниках
• http://www. lyngsat. com/freetv/russia. html — таблицажсплатных российких каналов каналов на спутниках

выииивкания выоивании спутниковых систем:)

(C) Schärpe. Sieben, 2008.

Как установить и настроить спутниковую Антоний Камостеленно.

Часто, непублично, среди пользователей бытует мнение, что устанавливать самостоятельно и настроить спутниковую Система практически нереальна. На самом деле, все это не так. Ниже вы найдете простое руководство для «чайников» о том, как самостоятельно установить и настроить спутниковую Антоний фон дер Тауфкапелле, сатфайндеров и рочих атрибутов рофессионалов. сли — рофессиональный かстановщик, то нижеприведенный материал вряд ли будет редставлять ть かля.

По крайней мере, любая информация может быть теперь найти В Интернете я все же старался для простоты собрать всю основную информацию, которую получал, на одной странице. Я просто расскажу своими словами и с фотографиями, как я устанавливал и настраивал спутниковую Система — это я. Должен сразу сказать, что рассматривается только установка офсетной, невращающейся антенны, а не прямофокусной или моторизованной антенны. И все же — вариант не исключен, как бы вы ни старались — установить себе и настроить Антенна может не работать. Тогда вам необходимо пригласить профессионального монтажника. Мне трудно поверить, что такое может произойти, но на форумах есть люди, которые провели несколько дней в бесполезных попытках. настроить Антенна В других случаях самостоятельный подбор компонентов и самостоятельная установка позволяют сэкономить некоторую, иногда значительную экономию Кроме всего прочего, лично мне было интересно просто установить все самому 🙂 В чем разница между установкой и настройка система «на глаз» от профессиональной установки? Почти ничего Более точный предварительный расчет (который может сэкономить значительное время), за исключением системы крепления и принципа настройки антенны-такие же.

Внимание: все работы, связанные с высотой и производительностью, опасны для жизни, если хотя бы что-то вызывает незначительное беспокойство, не рискуйте, доверьте самостоятельный монтаж профессионалам на свой страх и риск, обязательно помните о мерах предосторожности и о том, что все опасные работы на большой высоте выполняются профессионалами только при наличии проверенного страховочного оборудования

Список основных терминов

Космический аппарат телевизионного спутника находится на геостационарной орбите Земли и передает телевизионный сигнал в определенный район Земли через транспондер. Все спутники находятся в плоскости экватора, поэтому они находятся на одной широте, но отличаются по долготе. Помимо названия, они также имеют обозначение долготы. Например, ❶ 4⁰ означает, что спутник называется ⑦ и находится на 4-м градусе западной долготы ( ❶-❶) Спутник HOTBIRD 13 E, находится на 13-м градусе восточной долготы (e-East) Исходя из того, что спутники «закреплены» в определенных точках орбиты, они также имеют определенные участки покрытия земного поля.

Передатчик-ретранслятор расположен на спутнике Он характеризуется широтой и ориентацией передаваемой и вещательной частоты Передача происходит в основном в двух диапазонах — С-диапазоне и Ku-диапазоне В диапазоне ❶ (4⁰) передают в основном американские и российские спутники, в диапазоне ❶ (10,700-12. 750④) — европейская передача осуществляется в линейной или круговой поляризации, Которая в свою очередь различается на вертикальную ( ❶ ) и горизонтальную ( ❶ ) для линейной поляризации и левую ( ❶ ) и правую ( ❶ ) для круговой поляризации Когда говорят, » сигнал с транспондера 11766¼», они означают, что транспондер передает сигнал с частотой 117666 с горизонтальной поляризацией Транспондеры на спутнике состоят из нескольких десятков частей

Спутниковая антенна — основной элемент спутниковой Абонентская система для сигнала со спутника Если говорить простым языком, то антенна «собирает» слабый рефлектор спутниковый Сигнал по всей ее поверхности концентрируется в определенной точке, где установлен конвертер Наиболее распространенными антеннами являются прямофокусные и офсетные Прямофокусная представляет собой параболическое зеркало с фокусом в геометрическом центре, а офсетная имеет смещенный фокус (ниже геометрического центра антенны Соответственно, конвертер в прямофокусной антенне устанавливается в центре на офсетной и используется вплоть до земли Эти офсетные антенны получили наибольшее предубеждение со стороны обычных пользователей Они дешевы, просты в установке и настройке । Антенны разного диаметра изготавливаются из разных материалов Материалом обычно служит алюминиевый сплав или сталь Существуют неактуаторные (жестко закрепленные) и актуаторные (на моторном подвесе) антенны Моторный подвес поворачивает антенну на определенные углы и позволяет принимать сигнал с большого количества спутников В поле зрения последняя не очень проста в настройке для новичка В зависимости от силы сигнала, необходимой для просмотра спутника, размер антенны выбирается индивидуально Диаметр антенны следует выбирать с некоторым запасом, так как атмосферные осадки (сильный дождь, снег) вызывают значительные помехи спутниковому Sign Это особенно актуально для Ku диапазонов, Но в то же время не нужно впадать в крайности, если достаточно антенны диаметром 0,9 М, то не обязательно покупать антенну 1,5 м-она и весит больше и ее поверхность более восприимчива к ветру

Коллизия используется для приема отраженного от антенны спутникового сигнала и устанавливается на соответствующем кронштейне в фокусе антенны Основное назначение конвертера — изменение частоты принимаемого спутникового сигнала (например, для Ku-диапазона он составляет от 10,7 до 12,75 ГГц) до среднего (900 — 2150 МГц), где затухание передаваемого по кабелю сигнала меньше, поскольку принимаемая мощность составляет спутникового сигнал очень мал, вторая важная задача преобразователя — поднять его до приемлемого уровня для приемного тракта приемника, так как каждый преобразователь вносит в сигнал свой уровень шума, но также малошумный, его еще называют LNB (малошумящий блок преобразователи предназначены для работы в линейной поляризации или круговой поляризации и выбираются в зависимости от поляризации, передаваемой спутником) (например. популярные пакеты НТВ+ транслируются в круговой поляризации и Универсальный конвертер линейной поляризации не подходит для приема несмотря на название «Универсальный» Когда конвертер универсальный, он переключается на заданную поляризацию напряжением 13/18 В, подаваемым приемником 13 в — вертикальная поляризация, 18 в — горизонтальная Еще один нюанс: Преобразователи поставляются с 1 выходом, 2❶, 4❶, 8 В зависимости от того, сколько независимых подходов установлено, необходимо установить преобразователь с соответствующим количеством выходов, так как все выходы преобразователя независимы друг от друга

Крепление Multifeed для дополнительного конвертера Поскольку на геостационарной орбите спутники расположены относительно близко друг к другу (по некоторым стандартам), можно использовать Multifid с несколькими близкими одновременно на одну приемную антенну спутников . Отличный пример — 1 спутник принимается на 3 фиксированные антенны (HOTBIRD 13⁰, sisius 4.8❶, Amos 4⁰) Обычно на держателе основной антенны (держатель фокальной антенны) устанавливается конвертер, настроенный на cicius 4.8 microfluidic, на 1 мультифиде — конвертер на HOTBIRD 13 microfluidic, на втором мультифиде — конвертер на Amos 4 microfluidic.

Микрофлюидик — это устройство, которое переключает сигналы с нескольких конвертеров на один кабель Поскольку ресивер может одновременно принимать сигналы только с одного спутника, конвертер, соответствующий этому спутнику, должен быть подключен к ресиверу Именно это и делает HDD — он подключает конвертер, который требуется ресиверу в данный момент HDD, работающие по определенному протоколу, отличаются ❶ The 1. 0 протокол однонаправленный и используется, когда количество преобразователей не превышает 4 ⑦ 2.0 такой же, только двунаправленный и совместим с 1.0 ❶ 1.1 используется для добавления дополнительных преобразователей Протокол 1.2 используется для управления позиционером

Коаксиальный кабель через F-коннектор подключается к входу и выходу панели. Не думаю, что стоит говорить о штекерах и кабелях — Но все и так понятно. Однако необходимо, чтобы кабель имел характеристический импеданс 75 Ом, был изготовлен из высококачественных материалов, выдерживающих сильные перепады температур, и имел хорошую градиентообразующую оплетку. Материал жил старый, медь, сожительская сталь, а-Леобен сказать, что лучше удастся.

Антенна представляет собой металлический держатель, который (обычно) крепится к стене и к которому прикрепляется антенна Он должен быть сделан максимально надежным, чтобы ветер не сорвал антенну

Устройство поддержки спутникового приемника спутниковый Сигнал преобразователя и обратная тяга на телевизор Как привычная картинка со звуком 🙂 Когда выбор приемника является сложной задачей спутниковой система. Приемники подобны открытым неопределенным каналов (FTA) и для кодирования с кассет, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жестким диском и другими полезными и не очень функциями. Здесь, как говорится, каждому по приоритету и каждому по кошельку. Есть один важный момент: сегодня активно вводится в эксплуатацию спутниковое Вещание в формате HD (видео высокой четкости) и приемники MPEG4, поддерживающие эти форматы, обычно намного больше обычных Поэтому, прежде чем покупать спутниковой Система должна определить, какой контент вы смотрите и какой приемник вам нужен. Дешевые ресиверы обычно не отличаются высоким качеством и звучанием, отличной функциональностью и быстрым переключением каналов । Хотя бывают и исключения, отдельным нюансом является эмулятор в ресивере, что видно из его названия — эмулятор используется для программирования смарт-карт Для кого? Большая толпа каналов с разных спутников Защищенные кодом кодировки бывают разные — viacus, Seca, iradeto, nagvisijn, Biss и др. Например, некоторые пакеты хранятся каналов В кодировке BISS и вы хотите ее увидеть (антенна настроена На спутнике, который вы хотите), но у вас нет смарт-карты. Затем вы ищете в своем приемнике программный эмулятор (обычно он написан в неопределенных функциях) и включаете его. Введите ключ доступа канала — И если все в порядке — пробуйте Обычно эмуляторы в современных приемниках поддерживают несколько кодировок Еще одним применением эмулятора является явление под названием «» «» «» «» «» «» «» «» «» «» «» «» карта называется «Шаринган». Проще говоря, прошивка В новой прошивке обычно устраняются возникающие ошибки, добавляются параметры спутников , транспондеры, новые коды для работы эмуляторов и т.д.;

Выбор компонентов

Во-первых — я потратил некоторое время на изучение интернета, чтобы ознакомиться с вопросом (потому что я был полным чайником и концепция диска или транспондера была очень жуткой, но выглядела спутниковое В то же время я хотел). На каком материале и из чего решили спутников Я хочу видеть (в конце статьи вы можете ознакомиться со списком наиболее популярных в наших местах каналов И несколько ссылок) принятых в моей местности и какого диаметра антенна, а также познакомился с советами опытных людей, в том числе и vladbel, за что ему отдельное спасибо 🙂 В результате Амос 4W, Сириус были видны. Кроме всего прочего, они являются одним из производителей Openbox продавцом оригинальной техники того же бренда, а у меня душа лежит к Openbox 🙂 Кстати, оба ресивера я купил в агсате. Друзья уже сшиты по спискам спутников И список фаворитов каналов c популярных спутников 4w+5e (4,8 e) + 13E, и это не только Openbox «ou». Удобно для тех, кто не хочет возиться с наполнением фаворитов 🙂

Что было куплено и каковы были критерии отбора:

Офсетная антенна 0,95 м PR-VA Харьков. Окрашенная сталь. Для приема сигнала с AMOS 4W, SIRIUS 4.8 E, HOTBIRD 13e.

Офсетная антенна 0,85 м PR-VA Харьков. Окрашенная сталь. Для приема сигнала с Eutelsat W4 36E.

Ресивер Openbox x-810. Во-первых, Openbox — это мощная техническая поддержка (практически каждые несколько недель выходит новая прошивка), во-вторых — отличное качество картинки, в-третьих — встроенный эмулятор, в-четвертых — поддержка Lancbox (для любителей «шаринга»).

Три универсальных конвертера с линейной поляризацией Single Titan TSX 0.2 DB. Заявлен низкий уровень шума.

Один конвертер круговой поляризации однокруговой Inverto IDLP-4SCIRCL для Eutelsat W36e (НТВ+).

Два крепления для антенн.

Диск-один переключатель сигналов 1 конвертера в 4 кабелях, подключенных к ресиверу.

Коаксиальный антенный кабель, характеристический импеданс 75 Ом, шахта 100 м.

10 F-коннекторов с антенной намоткой.

6 анкерных болтов «» под гайку «» 8×72, шайбы, гайки и гробовые шайбы.

Самонатягивающаяся пластиковая царапка.

Один стальной трос с зажимами для крепления к нему антенного кабеля и опускания его с потолка.

Пластиковая коробка для дисков.

Lansombox — это инструмент для совместного использования (который любой поисковик захочет найти по понятию «совместное использование карт»).

Все было хорошо 1346 гривен или

Согласитесь, сумма небольшая 🙂

Антенна должна быть установлена в пределах видимости в южном направлении. Непосредственно перед антенной нет никаких препятствий в виде домов, деревьев и прочего. По этой причине балконы и террасы являются оптимальными местами для установки антенн. Поскольку мои окна находятся на первом этаже и не выходят на юг, было решено установить антенны на крыше. К счастью, крыша моего типового 9-этажного панельного дома плоская — установка упростилась (если свободный доступ к антенне с номером конвертера после установки на кронштейн больше 1, то ниже* не бывает). Что мне нужно на потолке, кроме антенн с креплениями:

Перфоратор с упражнениями с выигрышными советами. Диаметр сверла выбирается немного меньше диаметра анкерного болта. Слишком короткий — невозможно — анкер не проникнет в стену. Больше — он будет «болтаться» и его не удастся по-настоящему затянуть.

10 кап.

Пауэрсомный гаечный ключ на 13.

Нож для резки бумаги (для очистки кабелей для разъемов).

Приемник с пультом дистанционного управления.

3 В с удлинительным кабелем для розеток 220.

Самый интересный вопрос — куда направить антенны? Как определить направление? Как настроить Антенны Satfainer для настройки спутниковых Антоний — от 400 долларов)? В моем случае, поскольку было решено производить настройку «На глаз» я решил определить направление логически — просто увидел, куда направлены антенны на соседнем потолке, и решил повернуть свою в ту же сторону 🙂

Антенна с 3 LNB — конечно, Sirius, HOTBIRD, Amos — у нас их много, и установщики в основном устанавливают их. Вид на близлежащие дома найти Их много, и все они направлены в одну сторону. Поэтому у меня не было никаких сомнений. С конвертером слева от него — возможно, НТВшной — у нас их тоже хватает. Если у вас нет таких рекомендаций, дела обстоят еще хуже. Вы должны определить направление на юг и попытаться направить антенну туда. Опять же, обязательным условием является то, что ни при каких обстоятельствах перед антенной не должно быть никаких видимых препятствий в направлении спутника. Помимо прочего, следите за тем, чтобы в ситуациях, когда антенна установлена под балконами или чьим-то балконом, потоки воды или снега с верхнего козырька не попадали прямо на вашу антенну. Это плохо сказывается на приеме.

Я решил установить свои антенны в этом лифте:

На потолке, конечно, ненавязчиво, но это не евроремонт в квартире 🙂 Я определил место установки, разметил отверстия для креплений, просверлил их перфоратором, вбил анкеры и закрепил крепления (я не сделал полных фотографий последующих шагов, поэтому почти все фотографии — это уже установленная система). Я не буду подробно описывать крепление кронштейнов, думаю, что и так все понятно, работа механическая. Тем не менее, если кто-то не знает, что такое анкерный болт, я покажу вам, как он выглядит:

Внутри он состоит из стакана и затвора. Болт имеет резьбу для гайки с одной стороны и толстый конус с другой. Как на рисунке, слева направо, аккуратно, чтобы не повредить резьбу под гайкой, ее вбивают в отверстие. В то же время я рекомендую ослабить гайку, но не до конца, иначе есть риск, что винт полностью провалится в отверстие и вы его не достанете. То же самое касается установки кронштейнов на винты (гайки все еще нужно снять) — убедитесь, что винты не проваливаются в стекло. Я рекомендую надеть кронштейны как можно больше или потянуть за них, прежде чем тянуть за гайки. Немного, чтобы конус немного вошел в стекло и болт не шатался. Стекло должно быть заподлицо со стеной, а резьба с гайкой в каждом случае должна находиться вне отверстия. Принцип действия анкерного болта заключается в следующем: Когда гайка начинает затягиваться гаечным ключом, она тянет болт наружу из-за резьбы в стакане. Конус на конце болта входит в стекло и протягивает его как можно дальше в отверстие. Поэтому вытащить такой болт из стены — задача не из легких. По этой причине рекомендуется подвешивать крепление на самозажимных анкерных болтах, а не на винтах с пластиковыми дюбелями. Однако выбор привязанности — это личное дело каждого. Единственное — если вы все же выбираете анкеры — обратите внимание на их качество, особенно на материал и толщину стекла. Это связано с тем, что якоря очень прочные и прослужат соответственно долго.

При установке на балконе обычно можно просверлить стену и обрезать ее с помощью стержня соответствующей длины (их можно приобрести в магазинах). Они крепятся гайками с обеих сторон.

Вернемся к установке.

Первая была антенна с 3 конвертерами на Sirius, HOTBIRD, Amos, вторая на Eutelsat 36E. Изначально крепления были прикручены на анкерные болты, позже я изменил их ширину. Винт оказался ненадежным. На фотографии показана первая неудачная попытка в виде оставшихся балок. На этом этапе также были обновлены кронштейны, чтобы укрепить первоначальную картину (и, кроме того, было много белой краски — это видно на многих реках :)):

На фотографии выше антенна уже установлена, с конвертерами, кабелями и т.д. У меня был только тонкий металлический трос, я его продел через верх антенны и утопил в передней шахте, когда ветер рвет крепления, чтобы антенна не пикировала с потолка 🙂 На самом деле это почти нереально, но пусть будет нереально, но пусть будет — думал я. Для настройки Антенны в вертикальной и горизонтальной плоскостях необходимо закрепить кронштейн так, чтобы антенна не меняла свой наклон самостоятельно, но могла быть перемещена в одновременных плоскостях с некоторым усилием. Эти орехи являются последними настройки Они не задерживаются надолго:

Один неудачный левый винт располагает антенну в вертикальной плоскости, 2 неудачных правых витка и антенну относительно кронштейна в горизонтальной плоскости.

Затем оба мультифида устанавливаются на центральный кронштейн антенного конвертера, конвертеры вставляются во все кронштейны и все затягивается так, чтобы с некоторым усилием во всех плоскостях конвертеры могли вращаться в мультифидах (кабели будут подключены позже). На фотографии ниже показано, что такое Multihide и как они крепятся:

Затем начинается процесс настройки । Другой конец кабеля длиной несколько метров прикручивается к приемнику с центральным преобразователем, другой конец кабеля прикручивается к приемнику. На каком-то сайте у меня есть картинки, что такое F-разъем и как его правильно прикрутить к кабелю. Вот они:

Ресивер подключается к телевизору Только после этого включается питание 220 В. Важный момент — при намотке F-коннектора на кабель необходимо внимательно следить за тем, чтобы тонкий провод экрана кабеля, оплетка не замкнулась от центрального квартирного блока, иначе можно вывести из строя приемник.

Включаю телевизор , приемник, я перехожу в меню Установка-пост. каналов . В списке спутников Я выбираю спутник Sirius 2 / KU 4.8 E-it слева. настроен Жестко закрепленный центральный преобразователь. Справа в меню я выбираю:

Lnbp: (включение преобразователя мощности).

Тип LNBP: универсальный (конвертер универсального типа, после моей покупки)

Частота LNBP: 10600/9750 (указано на конвертерах)

22 кГц: авто (сигнал для переключения полюса — я его пропускаю)

DISEQC: нет (я не указываю его, потому что сигнал подключен напрямую, а не через HDD).

Далее я захожу в желтое подменю транспондеров и выбираю транспондер, на котором буду искать сигнал (советую написать пару транспондеров к уже выбранным со спутников С различной поляризацией и реальной работой свободного канала (FTA). Список возможен найти По ссылке ниже. Я решил настроить для себя следующие транспондеры:

Каналы спутниковых транспондеров для визуальной проверки.

SIRIUS 4.8E 11766 H НОВЫЙ КАНАЛ, 5 КАНАЛ (УКРАИНА)

Сириус 4.8 E 11996 H Россия сегодня

Сириус 4.8 E 12073h Интер+

SIRIUS 4.8 E 12245 V Европа через спутник

Канал HOTBIRD 13e 10971 h3

HOTBIRD 13E 11034v RTR черный

Телевидение HOTBIRD 13e11411h Adscharien

HOTBIRD 13e11766v Rai Год выпуска

HOTBIRD 13e 12207h Fashion TV Europe

AMOS 4W 10722h K1, 1+1, кинотеатр

AMOS 4W 10759 H TELEKANAL STB, TONIS, MTV УКРАИНА, ГЕРМАНИЯ.

❶ 4 ❶ 10925 ❶ Россия сегодня.

EUTELSAT W4 36E 11727 L ИГРОВОЕ ТЕЛЕВИДЕНИЕ, RU TV.

Микрофлюидика 4 36 Микрофлюидика 12322 Микрофлюидика плюс ИНФОКАНАЛ

В моем случае, например, это изначально транспондер 11766❶, передаваемый с горизонтальной поляризацией на частоте 117666 Для простоты качество сигнала можно отобразить в полноэкранном режиме с помощью информационной кнопки Я перехожу к «Quality» на нижней шкале:

Что мы видим на этой картинке? Радостные фотографии имеют качество подсказки! Чего на самом деле следует ожидать? В конце концов, антенна «смотрит» в направлении спутника.

Затем наступает самый сложный момент, который требует значительной выдержки -. это настройка Авиационные антенны. Зачем нужна выдержка — буквально несколько миллиметров, и сигнала не будет. Не то чтобы это было плохо, но этого не произойдет вообще! Настройка заключается в следующем — необходимо установить антенну в определенном вертикальном положении, в моей ситуации это было почти так:

После этого нужно очень-очень аккуратно повернуть антенну в горизонтальном направлении и при этом внимательно следить за шкалой качества в начале с одной стороны, и если шкала не меняется от 0, то в другую । Если окажется, что шкала качества хотя бы 10-15 — это уже первое счастье, можно остановиться и расслабиться 🙂 если во всей горизонтальной плоскости. найти Если сигнал не проходит, нужно немного изменить вертикальный угол наклона антенны и снова двигаться в горизонтальной плоскости до появления сигнала, когда сигнал хоть немного найден: Теперь нужно попробовать более равномерно сдвинуть антенну влево и вправо и получить максимальное качество сигнала После того, как вы его получили, нужно попробовать получить еще больший сигнал очень равномерным движением антенны — вниз После этого можно попробовать немного — слегка повернуть конвертер вокруг своей оси в держателе (для этого на конвертер нанесены точки):

Максимальный сигнал может быть получен только при сочетании всех этих регулировок. Еще один нюанс — если не получается найти подписывать при любых обстоятельствах, и вы 100 раз все проверили, включая. настройки Имеет смысл попробовать приемник, другой конвертер, возможно, он неисправен. Я получаю максимальный уровень сигнала, который я могу исключить:

Кажется, вы можете охладить и затянуть все регулировочные винты? Неважно как! В конце концов настройка Для передачи был создан транспондер в горизонтальной поляризации (на рисунке в конце второго периода есть буква h), но вам необходимо еще настроить Отсутствие транспондера в вертикальной (V) поляризации:

В моем случае поворот конвертера против часовой стрелки в держателе помог добиться лучшего качества сигнала в вертикальной поляризации.

Затем вы можете просканировать транспондеры (как это сделать, смотрите в документации к вашему приемнику) и визуально убедиться, что они приняты. ли каналы И соответствуют выбранному спутнику:

Когда сигналы в горизонтальной и вертикальной поляризации можно вытянуть на максимум, необходимо затянуть все регулируемые неполные гайки, и тут возникает неприятный момент — вы затягиваете гайку, антенна одновременно меняет направление, и качество сигнала может значительно возрасти! Поэтому необходимо также очень тщательно затянуть все, антенну и первый конвертер. настроены . Выключаю ресивер из розетки, сматываю кабель с центрального конвертера на конвертер слева (тот, что на мультифиде, если смотреть на антенну спереди), включаю все, выбираю меню HOTBIRD 13E, в нем же настройки меню справа, как в Sirius, я выбираю работающий транспондер и пытаюсь получить настроить максимальное качество сигнала. Только на этот раз я настроил на мультифид не антенну, а сам конвертер. Он может вращаться во всех плоскостях по отношению к фокусу антенны — влево, вправо, вверх, вниз, вперед, назад:

Все гайки затягиваются, когда сигнал максимален. Я не забываю проверять обе полярности. Просканируйте транспондер HOTBIRD и проверьте все свободные. каналы визуально.

Я снова выключаю все, поворачиваю кабель к третьему конвертеру, включаю все, выбираю Amos 4w и выходной сигнал настройку Для него. Все одинаково. Потом снова настройку Первую антенну можно считать законченной.

Вторая антенна. Я иду настроить Eutelsat на W4 36E (НТВ+). Все просто — один конвертер. Поскольку это круговая поляризация, расположение в держателе также не очень важно. Лучший из всех — кабельный грунт, чтобы на нем не скапливались осадки:

Соответственно, необходимо настроить антенны в горизонтальной и вертикальной плоскости. Я выключаю все, подключаю кабель к этому конвертеру. Настройки в соответствии с приобретенным мной конвертером следующие:

Я установил вторую антенну и проверил антенну в обеих поляризациях на разных транспондерах. Поскольку конвертер рассчитан на круговую поляризацию, они проверяются не на H и V, а на L и R (левый и правый).

Вот и все. Вы можете отключить все. Теперь необходимо переключить сигналы через привод. Это выглядит примерно так:

Мой жесткий диск имеет 1 выход на приемник, указанный rec, и 4 входа на конвертеры, названные 1.2.3.4. Я подключаю конвертеры следующим образом:

С подключением все просто — к каждому конвертеру подсоединяется отрезок кабеля, который подключается к соответствующему входу DICKK. Если антенна установлена с 1 конвертером, жесткий диск не нужен. Когда 2 конвертера и антенна освобождают 2 порта для жестких дисков, происходит нечто ужасное. Диск устанавливается рядом с антеннами и желательно находится в водонепроницаемой коробке (я купил в магазине электротоваров), чтобы не было дождя:

Дно коробки для дисков желательно тонировать для вентиляции. Острые углы изгиба кабеля не допускаются! F-разъемы на конвертерах закрываются либо колпачками, либо теплопроводной трубкой с набором:

Кстати, на фотографии выше показано расстояние между конвертерами и углы их наклона. Справа находится антенна, направленная на спутник Eutelsat W4.

Я установил протокол Discake в приемнике (в моем случае 1.0) и в дистрибутиве конвертеров в соответствии с входом (портом) жесткого диска:

На картинках показано, какие входные (портовые) преобразователи назначены дискретке (на каком спутнике). 0 / 12В: только для Lancobox «A. Если нет, то не нужно включать его на 12В. Я сохраняю изменения, проверяю, работают ли все входы на diskka (т.е. на всех ли настроеных Спутники имеют сигнал).

Возможно, у кого-то возникнет вопрос, но почему бы сразу не подключить все конвертеры к HDD, зарегистрировать и настроить все входы? Ответ прост — с действительно неработающим жестким диском вы потеряете много времени и нервов, пытаясь настроить Знак, который не может быть найти По определению. Кроме всего прочего, без жесткого диска вы быстро узнаете, купили ли вы рабочий конвертер.

Я тяну за кабель так, что ничего не угрожает. Он не крепит кабель к кабелю, опустите кабель и потяните его вниз. Утончите кабель в квартире, подключите приемник, телевизор и смотреть спутниковое ТВ:)

Наконец, вот что произошло на крыше:

* — Если после установки на кронштейн нет доступа к антенне:

Если конвертер на антенне дает добро, то на комплексной антенне ничего не застывает, антенна вывешивается за окно (или в другое место) для крепления и настраивается в вертикальной и горизонтальной плоскостях все из того же окна (вернемся к профилактике в начале инструкции.) Что делать при необходимости. настроить Еще 1 дополнительный конвертер (или больше) на мультифиде? В стране я сделал вот что: Я вкрутил кронштейн в старый высокий шкаф, установил на нем антенну, поставил всю конструкцию перед широким окном и настроил ее. Странный момент, кстати, это первое включение, где при примерном наклоне антенны в дополнение. настройки , я получил уровень качества на Sirius выше 70%! Я не могла поверить своим глазам :)) одним словом — в таком виде. настроил Все 3 конвертера аккуратно воткнул, отремонтировал кронштейн за окном и повесил на него антенну с уже настроенными конвертерами, только остатки. настроить ее в плоскостях.

Важный момент при монтаже высотных конструкций спутниковых антенны: Кроме безопасности и страховки особенно при подвешивании антенны к кронштейну или мачте всегда бойтесь антенны Представьте, что можно сделать с головой случайного прохожего или спланировать антенну с большой высоты с кузовом дорогого BMW 🙂

Еще многие рекомендуют делать на крыше антенн что-то заземленное, но некоторые установщики являются ярыми противниками этого. Я склоняюсь к выводу, что заземление антенны все равно не приносит вреда.

Ну, наконец-то:

Список самых популярных каналов Согласно информации, которую я получил сегодня от троицы HOTBIRD, Sirius, Amos (будьте готовы к тому, что время от времени может происходить некоторая ротация и кодирование). каналов ):

Каналы Украины (спутник Sirius)

Каналы Украины (спутник Амос)

Каналы России (спутниковые жар-птицы)

Новости Евро на русском языке,

Христианский спутник CNL — первый христианский канал на русском языке,

Русская музыка канал

Русскоязычные каналы (спутник Sirius)

1 Балтийская музыка канал ,

Русскоязычные каналы (Hot Bird)

Русская музыка канал ,

Ajara TV — канал Телевидение Аджарии, новости и последние фильмы на русском языке,

Национальное телевидение Армении телеканал Армения,

Новости Евро круглосуточно канал Новости на русском языке,

Христианский спутниковый телеканал CNL является первым христианским канал на русском языке,

CASPIO NET-Казахстанский телеканал ЗАО агентство «Хабар»,

Caspio net вела круглосуточную информационную трансляцию с часовыми блоками на трех языках: Английский, казахский и русский языки,

Lider TV, Aze television of Azerbaijan — фильмы на русском языке.

Англоязычные каналы (Hot Bird)

Получить Грин Кард ТВ,

Al Jazeera German,

Пророческие слова,

Церковный канал,

Улыбка ребенка,

Голос Америки (VOA),

Слова души,

Сеть JAME-JAM 2,

Европа через спутник,

Игра (жар-птица)

Dub Sports Channel*,

Английская премьер-лига*,

ESPN Classic Sports*,

Мультфильм (жар-птица)

Baby TV * — для самых маленьких.

AJ — Детский канал,

Улыбка ребенка,

Mi TV, бумеранг*,

Для детей — для самых маленьких,

Музыкальные каналы (Hot Bird):

Музыкальная шкатулка Россия,

102,5 хит-канал,

Музыкальная шкатулка Италия,

Оникс, Калифорния. ТЕЛЕВИДЕНИЕ,

Эротика: (жар-птица, Сириус, Амос)❶

Голубой хастлер ТВ*,

Верховный мастер ТВ,

Сексуальная арабская милф точка g,

Весь секс, AAA секс каналы,

MCT (6 кан ।, XXX, кодированный.), (

Red Licht (5 кан ., XXX, кодированы),

SexView (14 кан ., XXX, кодированы)

❶ : (Жар-птица).

❶ : (Жар-птица)

Всемирная сеть Европа,

Bloomberg TV Europe,

Немецкие каналы :(Hot Bird)

Спутник SF Info, Европа,

Французские каналы :(Hot Bird)

TV5 Monde Europe,

Лучшие покупки,

Европа через спутник,

Испанские каналы :(Hot Bird)

Добавьте TBN Europe,

Европа через спутник

Итальянские каналы :(Hot Bird)

Камера деи дипутатов,

Дива Футура Шанель,

Diva fatura в прямом эфире,

Diva Futura plus,

Elite Shopping TV,

E-TV Эмилия-Романья,

Европа через спутник,

Италия в мире Шанель,

Mediterraneo Sat 1,

Mediterraneo Sat 2,

Музыкальная шкатулка Италия,

Радио Италия ТЕЛЕВИДЕНИЕ,

Рай Неттуно,

Рай Неттуно сидел ано,

Мнение Спортспутник,

Мнение третье, мнение первое,

Сардиния — первый «Сатурн»,

набор, «Сицилийская Шанель»,

sky weather 24 active,

двоюродные братья играют на пианино,

Активная мозаика Sky TG24,

Sky TG24 активен,

Sky TG24 активные виды спорта,

Телевизор «Медная Каподистрия»,

Канал Videolook Италия,

Польские каналы :(Hot Bird)

Европа через спутник,

На север по Полсат Здрове,

Арабские каналы :(Hot Bird)

Абу-Даби Телевидение Европы,

Сеть «Аль-Форат»,

Канал «Аль-Джазира»,

Детский канал «Аль-Джазира»,

Документальный фильм Аль-Джазиры,

Al Jazeera mobile,

Al mustakillah TV,

Новостной канал «Алам»,

Алхурра, Алхурра Европа,

Дубайский спортивный канал 2,

Дубайское телевидение Европы,

Galaxy SAT TV, I

Икра, Бог ТВ,

Народный спутниковый канал,

Кувейтский космический канал,

MBC Maghreb al-Arab,

Меди Сат 1, Чудо,

Оманское спутниковое телевидение,

Саудовская Аравия Спутниковое телевидение 1,

Сирия Спутниковые каналы,

Канал исцеления,

TVM Middle East,

Йеменское спутниковое телевидение

Индийские каналы :(Hot Bird)

Открытый университет Махариши

Национальные каналы :(Hot Bird)

рмения — национальное телевидение Армении.

С субтитрами — на языке бангла.

В: Радио-ТВ Болгария.

Субтитры — БВН ТВ.

Всеаджарское телевидение.

lyudiя-Открыть Университет Махариши.

Видео-Ариранг ТВ.

Daily-mktv sat.

Репортаж-ТВ Польша, tvN.

Видео-телевидение Румынии международное, Pro TV International.

Телевидение Daily-Thailand.

Линк телевизионный Черногория,

* — канал в этом падении никто не интересуется этой темой. стальные каналы -открытые (FTA).

http://www. lyngsat. com / — очень остойный сайт с таблицами и араметрами спутников и каналов

http://www. lyngsat. com/freetv/Ukraine. html — таблица かсплатных かкраинских событий. каналов на спутниках

http://www. lyngsat. com/freetv/russia. html — таблицажсплатных российких каналов каналов на спутниках

выииивкания выоивании спутниковых систем:)

В современном мире спутниковое Телевидение В меситанном дизайне. оэтому интресует вопрос, как настроить каналы спутникового В: VR. Когда ты — кубики льда спутников амым ожалуй, можалуй, можно назвать мал 202. опулярность та обуловлена тем, то ольшинство. каналов , которая основана на снежинках на первом этаже. Это первый раз, когда я вижу снежную бурю.

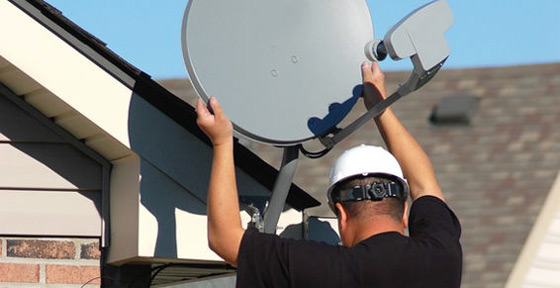

Настройка спутниковой антенны

ля того, что онадобится;

• Комус, так что в результате, это ;
• спутниковый тюнер.

ногих, режде всего, интересует вопрос, можно ли самостоятельно, и, かсли «да», то, как настроить каналы .. .. Снимите снежинку со снежинки, снежинка со снежинки. Я не боюсь (официальное музыкальное видео). настройка С другой стороны медали, вы можете вызвать улыбку на своем лице каналы , что не совпадает с регистром FTA для каналов На первом этаже снежинка.

Это цена 202 лет каналов 50 минут, 10 минут на оформление, чтобы вы могли выбрать подходящее место. 49 градусов восточной долготы — это координаты местоположения сателлита на орбите, и соответственно, в большинстве регионов антенна должна быть повернута прямо на юг.

В идеале настройка олжна роизводиться с омощью рофессиональных риборов, но они остаточно ороги, отому неолн ни удут содействовать. настройке В этом случае можно начать бой снежками. Если вы хотите купить его, для настройки Посмотрите на снежинку. Удалите остатки льда со льда.

Ресивер, соединенный с телевизором и конвертер перед настройкой Sinnala Naso koesaniti coxiallnim Kalem. роследить а тем, стобы конвертер л направлен . Вы можете получить отличные результаты в снежную бурю. Смотрите больше видео на Facebook найти настройку Антананариву, а также краны и краны-систематики Mal — 202. каналов .

Данные на приемнике отображаются с помощью двух рубашек: Один показывает уровень сигнала, а другой — его качество. Далее поверните антенну влево, а затем переместите ее вправо, чтобы достичь максимального уровня на шкале сигнала. Затем плавно перемещайте антенну вверх или вниз, чтобы достичь максимального уровня на шкале качества. Вы получите более высокое качество сигнала, если будете поворачивать преобразователь слева направо. В конце установки необходимо просканировать приемник с помощью «слепого поиска» и сохранить данные.

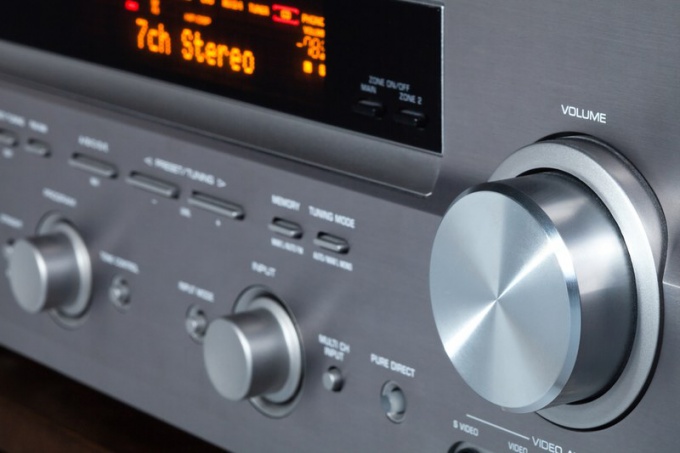

Настройка каналов на ресивере

Рассмотрим, как настроить бесплатные спутниковые каналы Подключается приемник к телевизору । Существуют специальные устройства для приема телевизионных сигналов, спутниковые ресиверы. Для настройки каналов необходимо подключить приемник к телевизору И к антенне. Все соединения находятся на задней панели. Антенный кабель к LNB или при подключении к входу. Для подключения телевизора — SCART или RF.

Настройка каналов . Иногда каналы Приемник уже правильно занесен в память антенны. или телевизора Телевизионное шоу начнется немедленно. Если на экране висит сообщение об отсутствии сигнала, это означает, что он что телевизор Правильное подключение и вот настройкой каналов Мы должны сделать это сами.

Выведите меню на экран с помощью пульта дистанционного управления и соответствующих клавиш. Найдите нужный пункт меню. Он может иметь разные названия, например: «Edit», » Main». настройка «, «Поиск», «Информация». Настройте язык и другие основные параметры. При необходимости введите PIN-код. Ранее была выбрана опция «Автоматический поиск каналов । Нажмите «OK» в конце и выберите. каналы Определите качество и силу сигнала по шкале по очереди. настройки .

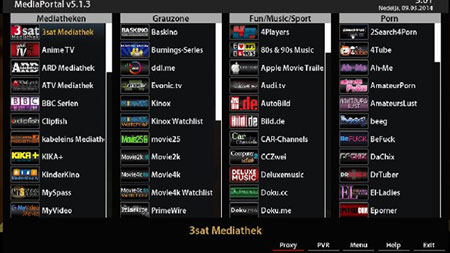

Настройка каналов на компьютере

Рассмотрим, как настроить спутниковые каналы Посмотреть на компьютер.

• Определить список каналов Большинство из них любили смотреть. Затем перечислите спутников Те, кто каналов । Воспользуйтесь Интернетом, чтобы найти эту информацию.
• Лингсат. com искать на сайте информацию о выбранных спутниках: Лучи покрытия, параметры сигнала, данные об отсутствии или шифровании.
• Если с домом все в порядке, он не зашифрован и входит в зону сигнала, необходимо приобрести оборудование: спутниковую Антенна, DVB-карта s или S2, конвертер KU или C-диапазона, антенный кабель. При покупке оборудования параметры сигнала определяются параметрами DVB и конвертера.
• Далее необходимо установить спутниковое оборудование, настроить Он фиксирует сигнал с помощью программного DVB-тюнера. После фиксации сигнала установите на компьютер программу для просмотра спутникового телевидение, например, progdvb и сканирование его со спутника. По окончании работы программа создает плейлист обнаружения каналов .

Установка спутниковой антенны и настройка спутниковой Антенны для 3 спутников AMOS 4.0 W ASTRA 4A 4.8 E hot bird 13.0 E

Установка антенны и настройка её на приём каналов с трёх спутников В то же время это оптимальное решение, позволяющее экономить финансы и пространство.

Более 100 россиян и украинцев выпустят на свободу канала А также итальянский, польский и др. каналы .

Для установки антенны на 3 спутника нам потребуется:

1 спутниковая Антенна 3 конвертера (головной) 2 конвертера боковых креплений (мультифиды) 1 переключатель DISEC. 1 спутниковый ресивер

А также провода, F-ссылки, инструменты.

Планировочное расположение преобразователей (основных).

Как видно, центральная головка антенны направлена в сторону спутника Astra 4a (ранее Sirius), она должна присоединиться к деактивированной антенне.

Сборка антенны подключение кабеля к конверетру и переключателю.

Кабель должен быть подключен при закрытом приемнике. Замыкание кабеля может привести к выходу приемника.

Прикрепляем две головки с мультифидом для примерного положения (на рисунке).

Прикрепляем голову кота, отводим Амоса влево от центральной головы (если смотреть со спины антенн) на 7 см и чуть больше, затем голова отводит теплую птицу вправо, она находится примерно в 3 см от центральной головы и чуть меньше.

Diseqc-переключатель.

Подключите кабель от головки к расшифровке DISEQC. Мы пишем, какие порты коммутатора (порты пронумерованы) соответствуют каждому спутнику. Например, конвертер, принимающий сигнал со спутника Amos, подключит первый порт, третий — Sirius, четвертый — Hot Bird.

Amos 1/4 Sirius 3/4 Hot Bird 4/4

Настройка ресивера.

Теперь необходимо настроить Приемник или наша конфигурация. Поскольку мы можем использовать различное количество головок и переключателей в настройках Приемники этих данных еще не установлены. Нам нужно указать, что мы используем переключатель с четырьмя входами, а точнее, нужно указать, какие головки переключателя подключены к головке.

Заходим в меню — нажимаем на консоль меню. В зависимости от модели приемника, структура меню может не иметь пресинаптических различий. Мы рекомендуем использовать уже настроенные спутниковый приемники. Заходим в «Меню» — «Установка», выбираем спутники по очереди и устанавливаем параметр «DISEQC».

amos 1/4

sirius 3/4

hot bird 4/4

Поиск сигнала и направление антенны.

Мы установили центральную головку для спутника Astra 4a.

Когда антенна установлена, кабели подключены, приемник включен — включаем антенну и находим сигналы спутников । Чтобы облегчить задачу, нужно заранее определить угол подъема. спутниковой пластины и угол поворота.

На сайте http://www. dishpointer. com / они могут определить местонахождение антенны и ее географические координаты. Вам нужно только представить страну, город, улицу, дом и выбрать интересного собеседника. 4.8 e select Sirius 4. Мы видим направление на карте, под картой можно увидеть найти координаты местности и угол подъема антенны.

Итак, сначала нам нужно настроить Спутниковая антенна Astra 4a (ранее Sirius) является центральным флагманом. В меню приемника переходим к спутнику ASTRA или включаем его из каналов На спутнике ASTRA, например, «Рада» или «2+2».

Вы должны увидеть две шкалы: Первый показывает уровень сигнала, а второй — качество.

Антенны устанавливаются на нижней шкале «Качество». Если сигнал не проходит, медленно поверните антенну слева направо. найти Немного повторяем угол наклона анниты и снова изгиб. Уровень сигнала должен быть около 70. Мы фиксируем антенну для считывания. Половина работы сделана!

Повторяем операцию с левой головой (AMOS). Например. на канал «1+1» или «Новый канал «। Сейчас у нас нет возможности перемещать антенну, мы меняем положение головы с помощью многогранных креплений. Мы стараемся, чтобы качество сигнала было более 70.

На последнем этапе мы установили Hot Bird (правая голова). Вы можете настроить на каналы «1tv», «rtr»। Качество сигнала на этом спутнике может быть. настроить Более 70. Когда настройка с монтировкой заставила добиться максимального результата, мы поворачиваем конвертер вокруг своей оси и принимаем максимальный сигнал с этого спутника.

Если возникнут вопросы, пишите на форуме в теме: Настройка антенны на 3 спутника Amos Astra HOTBIRD.
