Сигналка Томагавк и автоматический запуск

Очень часто, подключая систему автомобиля самостоятельно, вы допускаете ошибки именно при подключении проводов зажигания автомобиля. Если владельцу не требуется автозапуск, контакты замка зажигания нелегко задеть. Однако рано или поздно может потребоваться опция автоматического запуска, и тогда вам нужно будет правильно определить, какие контакты относятся к стандартному блоку блокировки. Также подумайте о том, как подключиться к этим контактам сигналку Tomahawk TZ-9030, а также TW-9010, разница в том, что вторая модель оснащена реле блокировки. Также рассматривается конфигурация варианта вскрытия.

Описание проводов замка зажигания

Посмотрите на схему, показанную на рисунке.

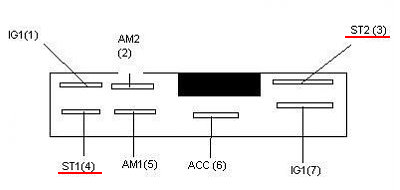

Разъем замка зажигания для иностранных автомобилей

Вышесказанное не означает, что оба кабеля могут быть соединены и взаимоувязаны с помощью рассмотренных здесь схем. На схемах указан провод (ST1), который образует цепь стартера. Этот вариант подходит:

  • Для всех без исключения отечественных автомобилей;
  • Для новых иностранных автомобилей;
  • Для иностранных автомобилей до 90-91 годов выпуска.

Вот такой парадокс — провод ST2 не входит в комплект поставки новых моделей, как это сделано в самых старых моделях.

Диаграмма для TZ-9030

Будет проверено, как подключить основной блок Tomahawk TZ-9030 к замку зажигания для использования автоматического запуска. Конечно, после установки вам потребуется создать программирование, которое описано далее. Если необходимо использовать гусеницу, подключите ее к клемме главного сигнального разъема (черно-красный провод). Подключение питания снова имеет следующее усиление.

Скриншот руководства Tomahawk TZ-9030

Если речь идет о модели TomaHawk TW-9010, то назначение вывода IGN3 будет другим, здесь другое.

В Главе 1 были перечислены обозначения: IGN1, IGN2, ACC, пусковой провод (ST). Затем был добавлен кабель IGN3, но он заменяет кабель ACC. Синий» провод, выходящий из сигнального терминала, должен быть подключен к контакту ACC, иначе автор не будет работать. Выход IGN3 может быть подключен к контакту ST2, если настройки изменены. Правда, неясно, что именно должен «имитировать» кабель ACC.

«Т-образные» соединения используются при подключении ко всем кабелям, кроме стартера. А кабель «St» необходим для объединения получившихся шлейфов из черного и желтого проводов. Кабель, ведущий от замка к сигнализации, является сигнальным (тонким).

Диаграмма для TW-9010

Нестандартный способ коммутации тока стартера характерен для сигнализации следующей модели: Tomahawk TW-9010. С 6-полюсной силовой клеммы здесь подается напряжение при автозапуске. В остальное время кабель-перемычка подает питание, даже если автоматическая сигнализация не работает или работает неправильно. Реле блокировки включено в ограничители стандартной проводки. Можно ли исключить из плана — неизвестно. Поэтому лучше следовать рекомендованному варианту.

Одна из электрических схем проводки зажигания

Из предыдущего параграфа следует вывод: Вам нужен автозапуск — не удаляйте заблокированное реле из цепи. Можно установить в розетке «замыкание», но тогда не исключено наличие «токовой петли». Оказывается, что опция блокировки «в нагрузку» идет вместе с автоматическим запуском.

Отметим, что сигналки Иммобилайзеры Tomahawk TW-9010 и TZ-9030 могут управлять взломщиками. «Минусовой» шнур барьера подключается к черно-красному кабелю (рисунок в начале главы). В последнем случае предполагается подключить его к контакту IGN3, но в большинстве автомобилей эта опция не используется.

Возможность «заземления» видна на черном и красном шнуре до запуска стартер, который как раз необходим для работы крекера. В общем, все кажется странным: в сигналках При автозапуске чаще всего предусмотрен отдельный выход, только для подключения носителя.

Подключение в транспортных средствах с «ST2

Предположим, что напряжение появляется одновременно на пусковых контактах «ST1» и «ST2». После этого цепь системы сигнализации может быть завершена.

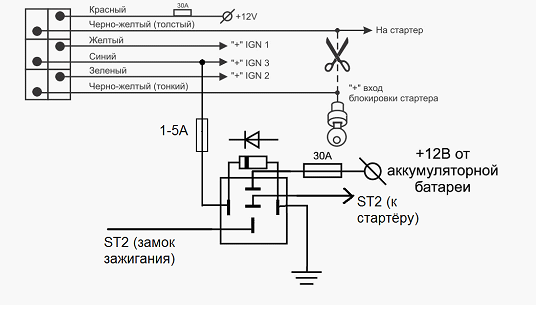

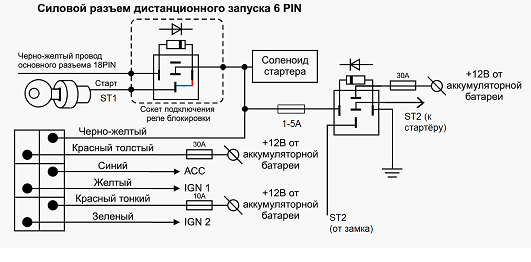

Схема подключения автозапуска и блокировки, TW-9010

Провода «ST2», идущие от замка, находятся в зазорах контактных проводов реле. В принципе, стандартная проводка схемы «ST2» здесь отсутствует. Однако, если положительный потенциал появляется на «ST1», то такой же потенциал появляется и на «ST2».

Если вы хотите, чтобы напряжение на контакте «ST2» появлялось позже, чем на «ST1», необходимо установить реле с задержкой срабатывания. Однако этот вариант не рекомендуется. Но выход IGN3, предназначенный для автоматической сигнализации TZ-9030, может «имитировать» контакт ST2 в любом автомобиле. Опция должна быть правильно настроена, после чего становится возможным следующий вариант подключения:

  • IGN1 сигналки –> IGN1 авто;
  • Ign2 — & gt; acc (если в автомобиле отсутствует сам IGN2);
  • Ign3 — & gt; содержится в зазоре обмотки реле ST2.

Мы надеемся, что здесь все понятно.

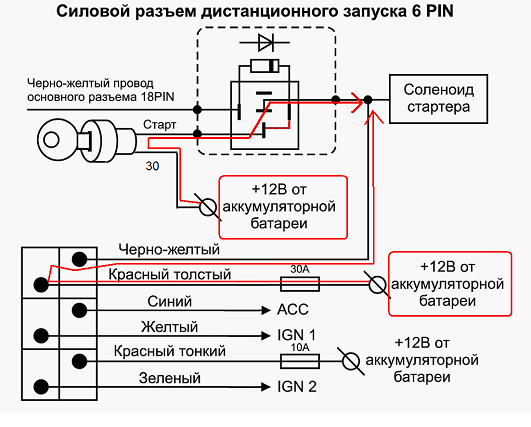

Автозапуск на автомобиле с двумя цепями зажигания, TZ-9030

Существуют модели автоматических пусковых устройств, в которых подключение к двум пусковым линиям производится в первую очередь. Однако в серии «Томагавк» таких тревог, как оказалось, нет.

Программирование параметров сигналки

Начнем с определения назначения кабеля IGN3, выходящего из разъема TZ-9030 Alarm Force. По умолчанию установлено следующее значение: «ACC strings». Допустимы и другие варианты:

  • ST2, напряжение появляется на стартере (значение 3);
  • ST2 с напряжением до запуска стартер (значение 4).

Чтобы установить необходимое, перейдите в режим программирования: необходимо выключить зажигание, 6 раз нажать кнопку обхода и включить зажигание. Затем один раз нажмите кнопку Переопределить и выберите значение кнопки Ключ.

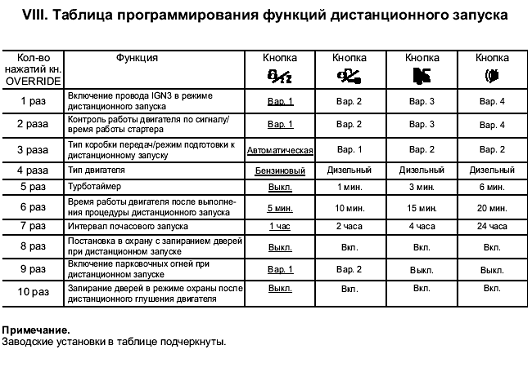

Таблица программирования TZ-9030

Какое значение соответствует кнопке, показано в таблице. Интерес представляет «Вариант 2». Здесь вы можете выбрать, как долго автоматическая сигнализация должна вращать стартер. По порядку значения следующие: 0,8, 1,2, 2, 3,6 с. Обратите внимание, что если управление двигателем не настроено по тахометру, его нельзя выбрать. Датчик тахометра или коленчатого вала подключается к главному разъему (серо-черный кабель). Но сама эта связь не всегда проста.

Если кнопка обхода нажата 5 раз вместо 6, вы переходите в режим программирования стандартных опций. Опция «9030» для модели Tomahawk TZ-10 отвечает за температуру, при которой двигатель включается для прогрева. Значения располагаются в следующем порядке: -5, -10, -20, -30.

Чтобы активировать опцию, а также выключить ее автоматического Разогрейтесь, нажмите и удерживайте кнопку «Calm Guard». Выпустит кольцо для ключей сигнал (Измените либо цвет светодиода), а затем нажмите кнопку блокировки/разблокировки. Чтобы установить почасовую запись, необходимо нажать две кнопки в обратном порядке. Первая блокировка / разблокировка и так далее.

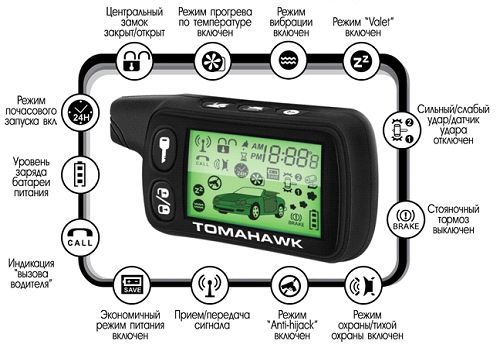

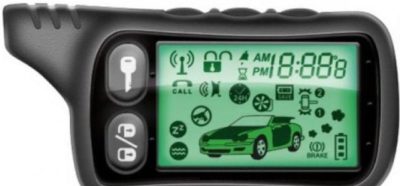

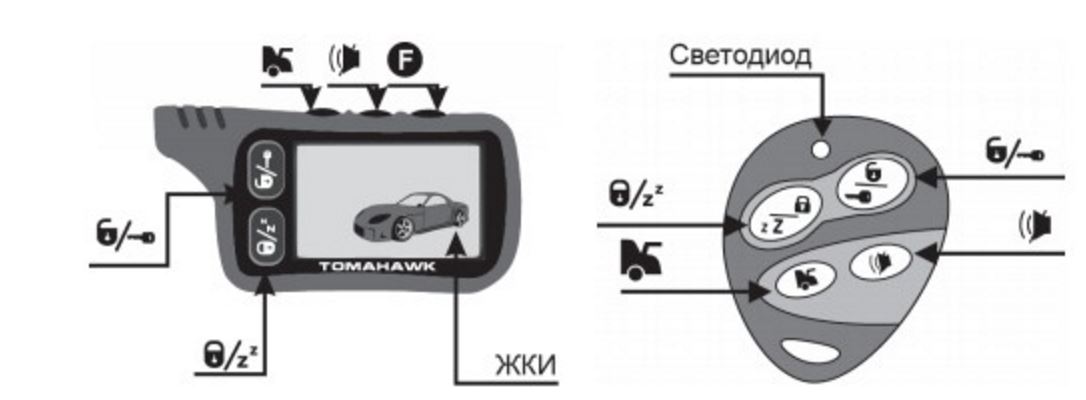

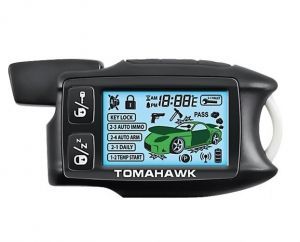

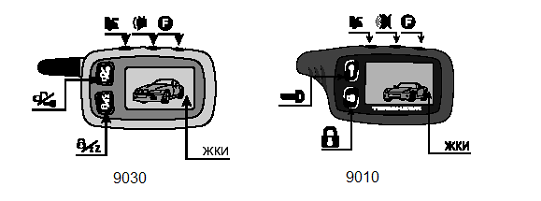

Брелок tz-9030 и TW-9010 . На клавишах

Обратите внимание, что когда автомобиль снят с «ручного тормоза», опции не работают.

Для более «начинающих» моделей сигналки Для Tomahawk TW-9010, на самом деле, все выглядит сложнее. Чтобы активировать или отключить «температуру запуска Вы нажимаете следующую комбинацию: «Key» и «Trunk». Вы можете настроить и запуск Со временем: нажмите и удерживайте комбинацию» клавиша » — «тихая защита». Через 5 секунд вы должны установить значение:

  • Почасовой — «замковый» ключ;
  • Один раз в 2 часа — «ключ»;
  • 4 часа — «ботинок»;
  • 12 — » спокойная безопасность».

Значение » 24 часа» соответствует снижению давления.

Дополнительная информация для TW-9010

Было сказано, что система автомобиля TW-9010 может содержать температурный двигатель. Чтобы установить необходимые значения, перейдите в режим программирования: включите зажигание (двигатель глохнет), нажмите кнопку переключения 6 раз, выключите зажигание. Выберите опцию с нужным номером (в данном случае «2»), нажав на кнопку соответствующее количество раз.

В соответствии с приведенными здесь данными настраивается и работа стартера.

Обратите внимание, что значение «3000» используется только при активированном управлении такротером.

Вы можете ежедневно активировать запуск : Нажмите кнопку отмены 4 раза. Вы должны предварительно выключить зажигание и включить его после установки режима. Вы можете включить и запуск При температуре: вместо 4 нажатий используйте 5. Значение триггера (вкл./выкл.) изменяется одним нажатием. Один соответствует «BEIP»-включению, два — значению «выключено».

Как поставить автоматический прогрев на Томагавк? Читай и запоминай

Как нагреть томагавк — довольно актуальный вопрос в наше время. Функция автоматического подогрева, установленная на базе сигнализации, считается очень полезной, особенно для тех, кому приходится оставлять машину в холодную погоду, как говорится, «под чистым небом».

Кажется, что просто прогреть машину, особенно если есть инструкция, но если она утеряна, что делать? Обратиться в компанию, где была установлена ваша сигнализация?

Тема

Если есть датчик, нагрев и запуск Двигатель автомобиля будет работать в соответствии с показаниями этого устройства, а если такого датчика нет, то запуск Это делается на основе датчика температуры, установленного в салоне вашего железного друга.

Как настроить отопление?

Как нагреть Tomahawk — да, это очень просто, нужно только активировать его с помощью связки ключей. Чтобы активировать функцию подогрева двигателя, нажмите на точку и удерживайте две специальные кнопки на клавише пульта дистанционного управления. Эти две кнопки имеют символы — ствол и ключ.

При одновременном нажатии этих двух кнопок в автомобиле загораются габаритные огни, которые гаснут в тот же момент, а сирена издает «стрекот». Это подтверждает, что функция активна.

В этот же момент на вашем пейджере (брелоке) появляется символ в виде снежинки и запрограммированная заранее температура для включения отопления. Все просто — когда температура в салоне автомобиля достигает желаемой. для автоматического Когда вы включаете отопитель, двигатель автомобиля запускается запущен В первый же момент.

Если вы хотите деактивировать эту функцию, вы должны нажать на ту же комбинацию кнопок, которую вы нажимали для ее активации, т.е. кнопки с надписями Key и Trunk.

В этом случае габаритные огни мигают дважды, а система издает два «чириканья», подтверждая отключение этой функции. В это же время за брелоком исчезает символ в виде звезды и звучит мелодия. Это заметно, что автоматический Прогрев двигателя осуществляется не более 2 раз за 6 часов при достижении выбранной температуры, при этом температура устанавливается в диапазоне минус 5-30 °С.

Как поставить автоматический прогрев на Томагавк? Читай и запоминай

Установка определенной температуры

Теперь стоит поговорить о том, как установить определенный уровень температуры для вашего для автоматического запуска Двигатель автомобиля. Установите автоматическую При работе двигателя при температур е-5 °С необходимо нажать и удерживать кнопку, на которой изображен символ в виде замка и система 1 Chirp публикует. Если вы хотите установить температуру для запуска двигател я-10 °С, стоит поместить кнопку с ключом и система выпустит 2 «Чирпа».

Для установки запуска При температур е-20 °С необходимо нажать и удерживать кнопку с символом багажника, система издаст 3 «CHIRPS», и для запуска При температур е-30 °С нажмите и удерживайте кнопку выключения звука, пока система не издаст 4 «CHIRPS».

Установка таймера запуска

  • Нажмите и удерживайте кнопку отключения звука таймера в течение 10 минут, затем нажмите «F» ;
  • Удерживайте кнопку отключения таймера в течение 20 минут и дважды нажмите «F»;
  • Работа в течение 30 минут — Удерживайте клавишу и нажмите «F » три раза, чтобы отключить звук;
  • Работа в течение 1 часа — удерживайте кнопку для отключения звука и нажмите «F» четыре раза;
  • Чтобы установить таймер на 1,5 и 2 часа, удерживайте кнопку выключения звука и нажмите «F» 5 и 6 раз соответственно.

При установке сигнализации в салоне автомобиля профессионалы сделают все за вас, и вам не стоит беспокоиться об установке функций самостоятельно. Если вы не понимаете, как нагреть томагавк, спросите об этом специалиста в салоне. Обычно, когда вы устанавливаете «надежную защиту» для своего железного коня, выдается специальная инструкция, в которой указаны команды для подключения той или иной функции.

Как установить будильник томагавк 9030. функции для активации функции автозапуска в аварийных ситуациях томагавк

Как установить будильник томагавк 9030. функции для активации функции автозапуска в аварийных ситуациях томагавк

Дистанционный запуск Автозапуск — это функция, которая обеспечивает большее удобство для владельца автомобиля при его использовании. Теперь вам не нужно беспокоиться о том, чтобы постоянно прогревать автомобиль или сидеть в холодном салоне в любое время суток зимой.

Этого достаточно, чтобы перевести автомобиль в режим автозапуска, и вы можете забыть о многих проблемах. Для этого можно использовать сигнализации Tomahawk, например, модели G-9000 или другие, которые хорошо зарекомендовали себя у многих автовладельцев.

Функция автозапуска

С автозапуском Tomahawk вы можете включать прогрев автомобиля дистанционно с помощью кнопки брелока или таймера. Для этого выполните соответствующие настройки. В то же время сигнализация контролирует напряжение электрической системы автомобиля с помощью специальных программных устройств собственной разработки.

Чтобы активировать функцию автоигры, необходимо знать, какие кнопки нажимать. В зависимости от модели, кнопки и функции могут отличаться, но в большинстве случаев они идентичны. Например, в диалоговой модели Tomahawk Q9 или необходимо нажать кнопку, обозначающую клавишу. Затем необходимо три раза включить и выключить фары и три раза подать сигнал сиреной о том, что задание выполнено. После этого на дисплее должно появиться несколько символов:

  • «Святой» — была предпринята попытка запуска мотора;
  • «SP» — не удалось запустить двигатель;
  • «Авто» — двигатель работает, брелок издает соответствующую мелодию.

В этом случае двигатель работает в соответствии с заданным периодом времени. Вы можете самостоятельно запрограммировать время работы двигателя, для этого необходимо изучить таблицу, прилагаемую к сигнализации, с соответствующей информацией. Затем двигатель автоматически Закрыто до следующего раза запуска . Кроме того, время прогрева двигателя может быть увеличено — для этого необходимо одновременно нажать кнопки «Lock» и «Key». Каждое такое нажатие добавляет ровно 5 минут, максимальное продление времени составляет 20 минут. Дисплей или показывает оставшееся время до выключения двигателя.

Запуск двигателя модели 9.3, а также модели 9.5 и других моделей может быть осуществлен только при соблюдении следующих требований:

  • Рычаг переключения передач не находится в нейтральном положении;
  • Капот автомобиля открыт;
  • Зажигание уже включено;
  • Автомобиль не стоит на ручном тормозе.

В этих случаях, например, при попытке автоматического запуска модели будильника, TZ-9030 или 9.9 издает четыре звуковых сигнала. сигнала . Кроме того, в некоторых моделях можно установить время старта.

Дистанционная остановка двигателя

Вы также можете запереть автомобиль с помощью брелока. Если в этом есть какая-то необходимость. В модели TZ-9031 эта функция работает только в том случае, если автомобиль предварительно был запущен дистанционно. Чтобы выключить двигатель, необходимо нажать кнопку» Ключ «. В этом случае аппарат должен выдать два сигнала сигнала Фары и сирены издают два звука сигнала . Брелок издает соответствующую мелодию, а на дисплее появляется символ с изображением трех квадратов.

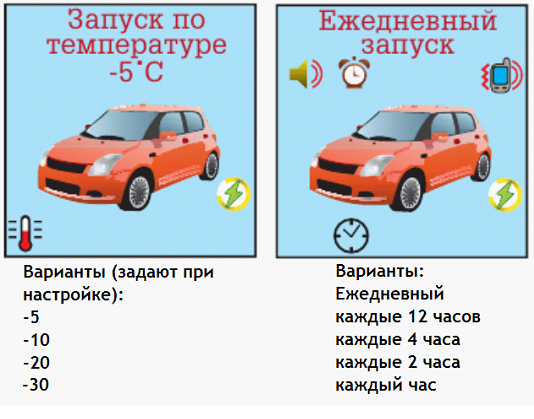

Температурный триггер

Многие модели сигнализаций от представленного производителя имеют дополнительный датчик температуры двигателя, установленный под капотом. Это позволяет активировать автозапуск по температуре. Если это не так или по какой-то причине не работает, функция срабатывает от датчика в салоне.

Чтобы активировать функцию, нажмите и удерживайте кнопки «Открыть багажник» и «Ключ». Фары работают один раз, а сирена издает звуковой сигнал сигнал . На дисплее отображается символ в виде снежинки и запрограммированная температура разогрева, после чего звучит мелодия. Следующий запуск Двигатель применяется автоматически В заранее определенное время. Чтобы отключить автозапуск, необходимо снова нажать кнопку» Открыть багажник «и» кнопку «. В это же время фары должны дважды включиться и выключиться, а брелок подаст двойной звуковой сигнал. Символ снежинки исчезает на самом дисплее и играет мелодия.

Функция не может быть активирована более шести раз каждые два часа. Вы можете установить температурный режим от 5 до 30 градусов.

Бегайте каждый день

Чтобы завести автомобиль, нет необходимости устанавливать функцию автоматического запуска Ежедневно. Для этого в некоторых моделях можно использовать функцию запуска Одновременное нажатие кнопок «Mute» и «Key» и двигатель на каждый день. Необходимо один раз включить и выключить фары, на брелке появляется символ в виде часов и играет мелодия. Затем система автоматически запускает двигатель со следующего дня в установленное время запуска автомобиля.

Деактивация 10.1 или других выполняется нажатием тех же кнопок. Фары должны дважды мигнуть, символ часов исчезнет, и заиграет мелодия. Активный запуск Через 1, 2, 4 и 12 часов можно нажать вышеуказанную кнопку, а также нажать соответствующую кнопку на брелоке в течение пяти секунд:

  • «замок» — запуск мотора каждый час;
  • «Ключ» — интервал между активациями составляет 2 часа;
  • «Открытая загрузка» — двигатель запускается каждые четыре часа;
  • «Звук выключен» — двигатель запускается через двенадцать часов.

Эти функции работают, например, с различными моделями будильников или 9.7 и другими. Однако перед использованием таких настроек следует внимательно ознакомиться с инструкцией, прилагаемой к сигнализации. Это связано с тем, что комбинации клавиш могут отличаться от приведенных. Это также относится к случаям, когда вы хотите остановить двигатель с брелока.

Некоторые ошибки

В некоторых случаях автозапуск не работает. Это может произойти по многим причинам, но есть несколько основных ошибок, которые вызывают эти проблемы. Например, при установке модели X5 были сделаны неправильные настройки брелока, которые не позволяют установить тот или иной режим и активировать функцию автозапуска. Чтобы избежать подобных проблем, необходимо соответствующим образом настроить систему. Если автомобиль не настроен на автозапуск, следует обратиться к специалисту. Возможно, при подключении системы возникли ошибки. То же самое относится к случаям, когда автомобиль заводится и останавливается.

Когда вы устанавливаете в свой автомобиль такую серьезную и сложную систему, вы никогда не должны ожидать этого. Что вы можете справиться с этим самостоятельно без соответствующих знаний. В этой работе важны профессионализм и знание подразделения в целом. В противном случае вы не получите желаемого результата и даже можете повредить автомобиль, что приведет к выходу из строя элементов автомобиля и дорогостоящему ремонту.

Мы поговорим о функциях управления системой — Tomahawk 10.1 Конечно, у владельца всегда есть инструкция, которая идет в комплекте. с сигналкой . Однако сигнализация Tomahawk семейства » 10 » отличается особенностями, редко встречающимися у других марок. Эти функции относятся к работе управления автозапуском, а также встроенного турботаймера. Все подробности обсуждаются ниже. В качестве основы для обзора мы взяли текст официальной инструкции.

Наиболее важные основные функции трейлера

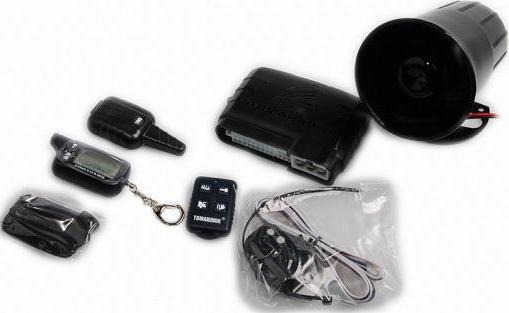

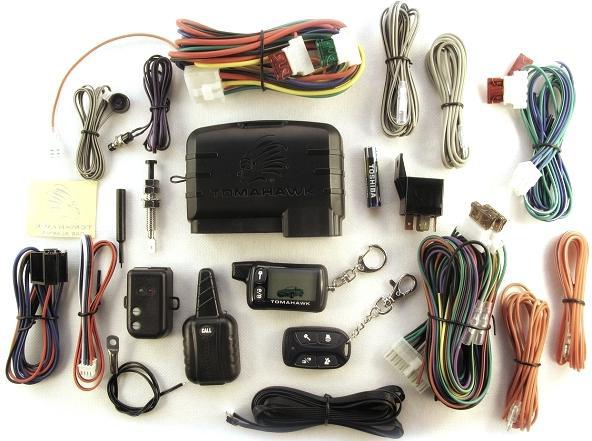

Рекомендуется проверить полноту. Автосигнализация поставляется с двумя пультами дистанционного управления — основным и вспомогательным. Конфигурация выглядит следующим образом: Нажмите кнопку 7, затем выберите опцию с помощью кнопок 6 и 5. Подтвердите свой выбор клавишей 1 и используйте клавишу 2 для отмены или выхода. Меню»:

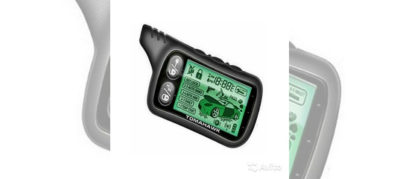

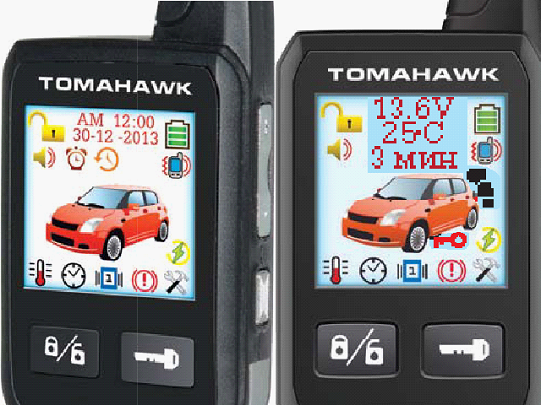

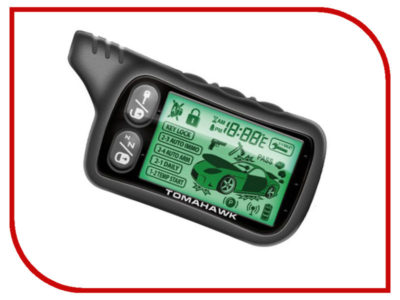

Брелок Tomahawk Family «10».

В этом режиме можно установить часы, что очень важно для последующей работы.

Список всех опций, настраиваемых через «Меню», приведен в основной инструкции:

  1. Замок с ключом;
  2. Энергосбережение — относится к опции брелока;
  3. События — просмотр последних десяти событий, в результате которых автосигнализация была переведена в режим тревоги;
  4. Значения настройки даты и времени;
  5. Настройка сигнала тревоги;
  6. Опция таймера не применяется к автозапуску или турботаймеру;
  7. Звук нажатия кнопки;
  8. Вибрация или мелодия;
  9. Выбор экранной заставки;
  10. Демонстрационный режим;
  11. Сброс настроек брелка;
  12. Сумма;
  13. Дополнительная информация;
  14. Выключение.

Чтобы поставить на охрану, нажмите кнопку 1. Чтобы снять режим с охраны, нажмите вторую кнопку. Чтобы активировать «защиту без звука», нажмите кнопку 4 или 6. Также полезно ознакомиться с показаниями датчика: Нажмите клавишу 5, на дисплее появится информация.

Результат проверки состояния автомобиля

Дальность связи автомобильной сигнализации и брелока составляет 1300 метров. При использовании дополнительного пульта дистанционного управления это значение не превышает 20 метров. Нажав кнопку 3, они проверяют, действительно ли соединение работает.

Дистанционный и автоматический запуск

Автозапуск — это запуск двигателя в автоматическом режим, когда автомобиль находится на стоянке. В то же время кратковременно нажмите кнопку 2, чтобы активировать пульт дистанционного управления. запуск . Время работы двигателя задается в настройках системы. Однако операцию можно остановить, повторно нажав кнопку 2. Операция «Принудительная остановка» действует в следующих случаях: когда двигатель был запущен автоматически или дистанционно.

Готовим к запуску машину с МКП

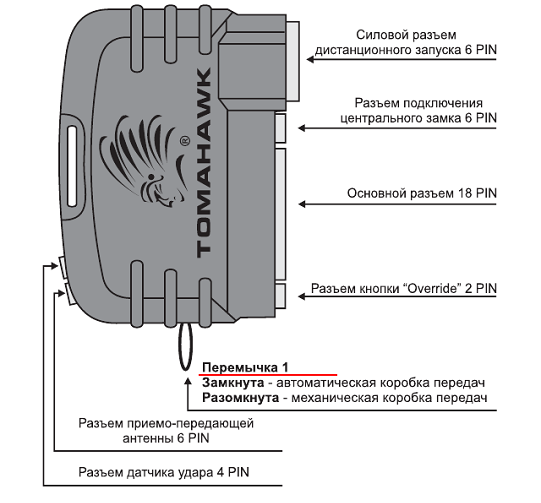

Давайте откроем инструкцию, которая прилагается к системе Tomahawk 10.1. Здесь предлагается оставить автомобиль на парковке, чтобы завершить процесс подготовки. Когда вы выходите из него, сигнализация не реагирует на команду. запуска , да и « автоматический » запуск Также в этом случае заклинивает.

Перемычка должна быть разомкнута

Главное — провести процесс подготовки машин с MCP.

Действия, выполняемые во время «подготовки», активируют режим постановки на охрану:

  1. Затяните ручной тормоз;
  2. нажмите и отпустите кнопку 2 — подает сигнал на брелок сигнал появится символ запуска;
  3. Ключ переводится на выключенную метку, снимается, но двигатель должен продолжать работать;
  4. Необходимо выйти из салона и закрыть двери, что происходит до истечения 2 секунд после нажатия клавиши 30;
  5. После закрытия дверей сигнализация принудительно активирует режим постановки на охрану.

На шаге 5 работа двигателя останавливается до тех пор, пока не будет использована опция турботаймера. Как вы видите, для поддержания автомобиля в рабочем состоянии необходимо использовать автозапуск. В чем особенность систем рассматриваемой модели.

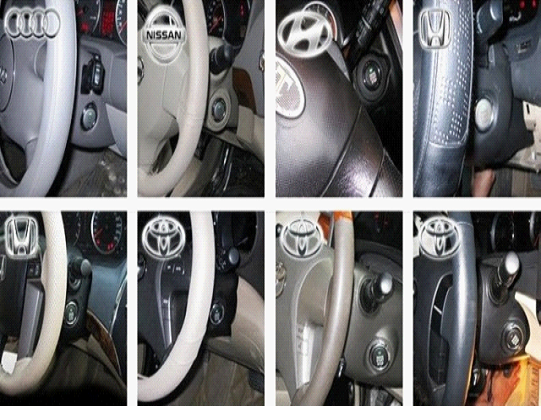

На автомобиле с кнопкой «старт/стоп» также может быть установлена сигнализация «томагавк». Далее подготовка осуществляется по схеме, приведенной выше, но с одним отличием — необходимо пропустить «Шаг 3». Других различий не будет.

Кнопка «Старт-стоп» в автомобиле

Переключение режима автозапуска

Речь идет об автозапуске с помощью пульта дистанционного управления. Команды можно подавать с брелока:

  1. Включение запуска После нажатия кнопки поддержания температуры до сигнала кнопки 2 и 3 (2 и 5);
  2. Деактивировать предыдущую опцию — кратковременно нажмите те же клавиши, что описаны выше (2-3 или 2-5);
  3. Вы можете ежедневно активировать запуск — Нажмите и удерживайте клавиши 2-4 (2-6) ;
  4. Отключите предыдущую опцию, кратковременно нажав клавиши 2-4 (2-6).

Если вы активируете второй вариант, Autorun будет выполнен немедленно. Затем он перезапустится через 24 часа. В целом, разработчики системы «Томагавк» предусмотрели большее количество вариантов: Интервал может быть один час, два и т.д.

Давайте снова обратимся к основным инструкциям, в которых указаны следующие параметры:

  1. Интервал в 1 час соответствует нажатию 1 кнопки;
  2. Интервал в 2 часа активируется нажатием кнопки 2;
  3. Клавиша 5 или 3 соответствует интервалу в 4 часа;
  4. Ключ 6 или 4 — это интервал в 12 часов.

После активации «ежедневного» автозапуска необходимо нажать любую клавишу. Метод заключается в следующем: Вы используете комбинацию 2-6, ждете сигнала Затем сразу же нажмите на кнопку Next — первую, вторую и т.д. Наличие отметок, показанных на рисунке, свидетельствует об активации Автозапуска.

Показать скриншоты

Как использовать турботаймер

Обратите внимание, что встроенный турботаймер по умолчанию отключен. Опция должна быть включена, а время работы установлено. И вы должны использовать таймеры, подобные этому:

  1. Прикрепите «ручной тормоз» — автомобильная сигнализация начинает обратный отсчет;
  2. Вытащите ключ из замка;
  3. При необходимости вы можете активировать защиту.

Обратный отсчет времени в системе Tomahawk активируется сразу после перевода «ручного тормоза» на парковочный маркер. Однако для автомобилей с кнопкой «Start / Stop» все выглядит иначе: Вы выходите из салона, закрываете двери, включаете «режим безопасности». Двигатель останавливается после выполнения последнего действия.

Мы поговорим о двигателях с кнопками старт/стоп. Здесь обратный отсчет начинается с момента включения охраны. Таковы особенности систем «Томагавк» семейства 10. Удачной настройки!

Запуск и дистанционная остановка двигателя

कैसे एक टॉमहॉक पर हीटिंग डालें हमारे समय में एक काफी जरूरी सवाल है। अलार्म के आधार पर स्थापित स्वचालित हीटिंग फ़ंक्शन को विशेष रूप से उन लोगों के लिए बहुत उपयोगी माना जाता है, जिन्हें ठंड के मौसम में अपनी कार को छोड़ देना पड़ता है, जैसा कि वे कहते हैं, «स्पष्ट आकाश के नीचे।»

ऐसा लगता है कि कार को हीटिंग के लिए बस, खासकर अगर कोई निर्देश है, लेकिन अगर यह खो जाता है, तो क्या करना है? उस कंपनी से संपर्क करें जहां आप अलार्म स्थापित किए गए थे?

दूसरा विकल्प बहुत सरल, तेज और अधिक लाभदायक है, क्योंकि आपको कहीं भी नहीं जाना है। यदि आप एक आधुनिक कार अलार्म का उपयोग करते हैं, तो आपको वार्मिंग के लिए कार डाले की आवश्यकता है, तो क्या करें? जैसा कि आप जानते हैं, इस प्रणाली में एक अतिरिक्त तापमान सेंसर स्थापित किया गया है, जो कार के हुड के नीचे स्थापित किया गया है। यदि आपके पास एक निर्देश है, तो सेंसर की स्थापना साइट को आरेखों पर देखा जा सकता है।

Если есть датчик, нагрев и запуск Двигатель автомобиля будет работать в соответствии с показаниями этого устройства, а если такого датчика нет, то запуск Это делается на основе датчика температуры, установленного в салоне вашего железного друга.

Как настроить отопление?

टॉमहॉक-यस पर वार्मिंग कैसे डालें, यह बहुत सरल है, आपको बस इसे एक किचेन किचेन के साथ सक्रिय करने की आवश्यकता है। इंजन हीटिंग फ़ंक्शन को सक्रिय करने के लिए, एक बिंदु पर क्लिक करें और रिमोट कंट्रोल कुंजी पर दो विशेष बटन दबाए रखें। इन दो बटन में आइकन हैं — ट्रंक और कुंजी।

При одновременном нажатии этих двух кнопок в автомобиле загораются габаритные огни, которые гаснут в тот же момент, а сирена издает «стрекот». Это подтверждает, что функция активна.

В этот же момент на вашем пейджере (брелоке) появляется символ в виде снежинки и запрограммированная заранее температура для включения отопления. Все просто — когда температура в салоне автомобиля достигает желаемой. для автоматического Когда вы включаете отопитель, двигатель автомобиля запускается запущен पहले दिए गए समय पर।

Если вы хотите деактивировать эту функцию, вы должны нажать на ту же комбинацию кнопок, которую вы нажимали для ее активации, т.е. кнопки с надписями Key и Trunk.

В этом случае габаритные огни мигают дважды, а система издает два «чириканья», подтверждая отключение этой функции. В это же время за брелоком исчезает символ в виде звезды и звучит мелодия. Это заметно, что автоматический चयनित तापमान तक पहुंचने पर इंजन हीटिंग 2 घंटे में 6 बार से अधिक नहीं किया जाएगा, और तापमान माइनस 5-30 ° C की सीमा में सेट किया जाता है।

Установка определенной температуры

Теперь стоит поговорить о том, как установить определенный уровень температуры для вашего для автоматического запуска Двигатель автомобиля. Установите автоматическую При работе двигателя при температур е-5 °С необходимо нажать и удерживать кнопку, на которой изображен символ в виде замка и система 1 Chirp публикует. Если вы хотите установить температуру для запуска двигател я-10 °С, стоит поместить кнопку с ключом и система выпустит 2 «Чирпа».

Для установки запуска При температур е-20 °С необходимо нажать и удерживать кнопку с символом багажника, система издаст 3 «CHIRPS», и для запуска При температур е-30 °С нажмите и удерживайте кнопку выключения звука, пока система не издаст 4 «CHIRPS».

Установка таймера запуска

अब आपको यह पता लगाना चाहिए कि एक निश्चित समय कैसे निर्धारित करें जिसमें कार काम करेगी। ऐसा करने के लिए, आपको एक साथ कई बटन रखने की आवश्यकता है:

  • 10 मिनट के लिए टाइमर — साउंड शटडाउन बटन दबाए रखें और «एफ» दबाएं; r
  • Удерживайте кнопку отключения звука таймера в течение 20 минут и дважды нажмите «F»;
  • Работа в течение 30 минут — удерживать кнопку бездействия звука и трижды нажать » F»;
  • Работа в течение 1 часа — удерживать кнопку отключения звука и четыре раза нажать «F» ;
  • Чтобы установить таймер на 1,5 и 2 часа, удерживайте кнопку выключения звука и нажмите «F» 5 и 6 раз соответственно.

Томагавкская линия автосигнализации была одной из первых в отечественном сегменте, получившей функцию автосигнализации. Появление новой альтернативы произошло более 10 лет назад, и понятно, что сегодня этим событием мало кого можно удивить. В век развития телематических систем бюджетный модуль с двумя седлами без инновационных дополнений может показаться совершенно устаревшим. Тем не менее, по основным рабочим качествам Tomagavak 9010 достоин даже на фоне современных охранных комплексов.

Функциональность системы

Весь набор функций можно разделить на две группы. В первую войдут основные возможности, которыми обладают практически все электронные автосигнализации, а во вторую — дополнительные, характерные для современных моделей. Среди основных охранных устройств в первую очередь следует отметить брелок tomagawak 9010 с миниатюрным экраном, который позволяет программировать модули и управлять функциями ключей. В распоряжении пользователя полный набор защитных механизмов для окон, дверей и багажника с капотом. Все манипуляции с режимом защиты можно проводить с помощью света и звука сигналами , вибрация и отправка соответствующих сообщений.

Конечно, наибольший интерес представляет дополнительная опция, основной функцией которой является автозапуск в этом модуле. Эта функция позволяет заранее установить автомобиль при прогреве с включенным двигателем. Система TOMAGAVK 9010 предлагает широкий выбор параметров для автозапуска, отображения времени, рабочего интервала и дистанционного управления. Среди вспомогательных функций можно также выделить режим самодиагностики, получение информации от датчиков (температуры и удара), контроль микроклимата в салоне и защиту от ложных тревог.

Модификация «Tomagawk TW 9010

Серия 9010 имеет долгий срок службы, и одним из первых поколений был модуль TW, который получил базовый набор функций и через несколько лет был заменен на пакет TZ в связи с техническим устареванием. Однако, как ни странно, программно изменения практически идентичны. Одной из наиболее важных функциональных особенностей является диапазон сигнала । В случае с TW это всего 800 метров. Старомодным может оказаться и конфигурация системы, в которой нет необходимости вызывать сирену, метку, датчик наклона и владельца автомобиля. Но Tomagavk 9010 в этой версии включает в себя датчик температуры. Важно отметить, что отсутствие некоторых функциональных компонентов не означает, что модуль не поддерживает их в принципе — соответственно, требуются дополнительные покупки. Недостаток оборудования компенсируется разнообразными вариантами защиты и расширенными режимами. В частности, предоставляются рабочие программы для кошелька и защиты от взлома.

Модификация «Tomagawk TZ 9010

По большей части, в этом исполнении сохранены все полезные функции, а по отдельным параметрам характеристики улучшены. Таким образом, радиус действия в этой версии составляет уже не 800, а 1200 метров, а количество зон, управляемых с брелока, увеличилось с 6 до 7. С точки зрения комплектации новая комплектация более привлекательна — она имеет полный набор датчиков с кнопками вызова водителя, но также отсутствует метка. Есть и особенности с точки зрения функциональности. Модификация «Томагавк TZ 9010» позволяет принимать сигналы От тахометра, а также реагирует на реакции системы контроля давления. В совокупности это позволяет более эффективно управлять работой двигателя в дистанционном режиме. С другой стороны, версия TW позволяет управлять двигателем на основе шумов в электрической системе автомобиля. В остальном оба поколения серии основаны на одной и той же платформе Element, и, по крайней мере, качество аппаратного обеспечения у них совпадает.

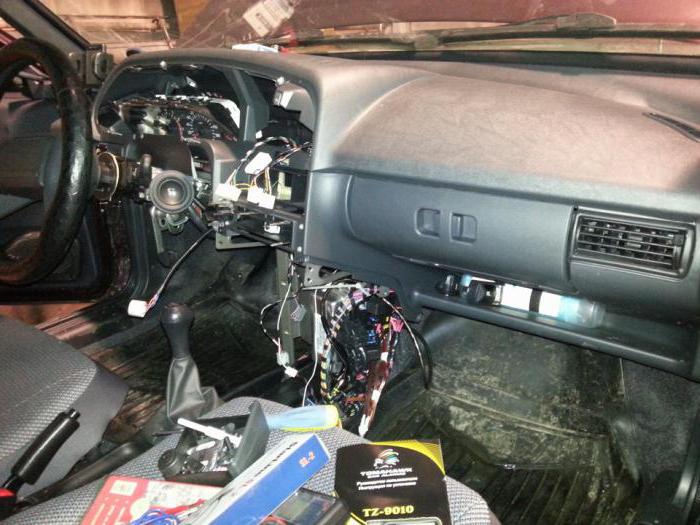

Установка основных компонентов

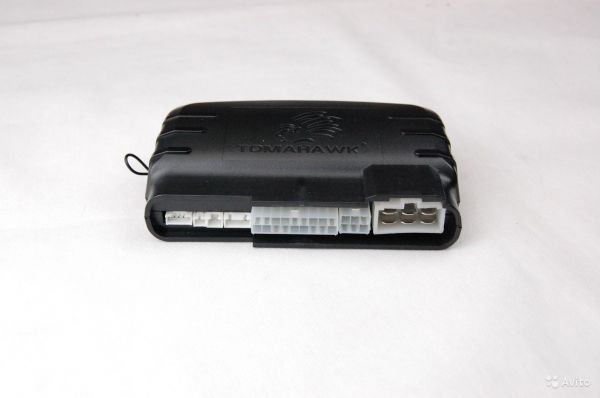

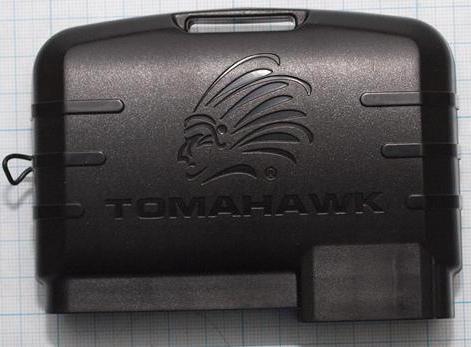

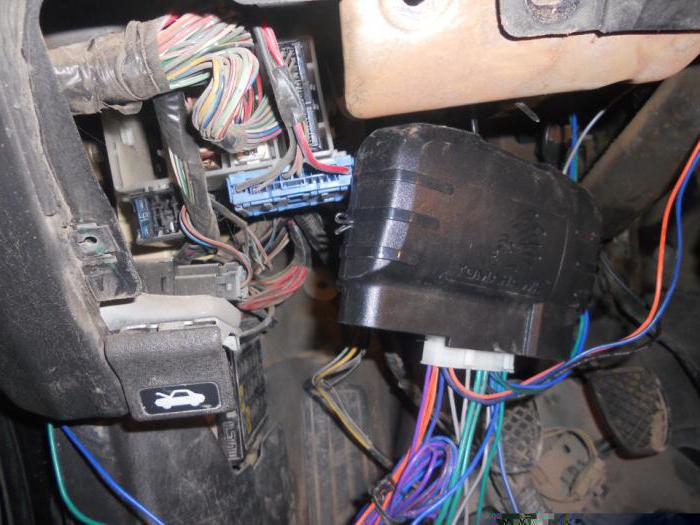

Контроллер (или блок управления) располагается в салоне автомобиля — оптимально, если для него найдется место под приборной панелью. В зависимости от конструкции автомобиля, профиль крепится с помощью клипс, кронштейнов или других крепежных элементов. Главное — устранить вибрационное воздействие и снизить вероятность повреждения системного блока Tomahawk 9010. Инструкции по размещению радиочастотных антенн Обратите внимание, что их следует размещать как можно выше, чтобы минимизировать помехи. Установка производится различными способами в зависимости от выбранной точки. Ограничение на выбор места для размещения этого компонента основано на исключении контакта с электропроводкой и металлическими поверхностями.

Механическая защита обеспечивается багажником и капотом. Чтобы сигнализация Tomahawk 9010 обеспечивала стабильный контроль этих устройств, они должны быть закрыты и защищены от влажных мест. В противном случае существует риск заклинивания механизма. Датчики также размещаются в защищенных местах, но таким образом, чтобы у них оставался доступ к целевой зоне — для контроля состояния оконных стекол или температурного режима. Извещатели крепятся с помощью саморезов или клея.

Отношения

При установке сигнализации в электрической инфраструктуре автомобиля требуется несколько кабелей. Таким образом, для подключения к двигателю стартера используется черно-желтый кабель 12 В с клеммой. сигнала На реле устройства. Аксессуары для системы Tomahawk 9010 подключаются к сети через синий кабель — это соединение обеспечивает выход сигнал 12 В с зажиганием ACC. Питающий провод отвечает за питание системы — тонкий красный контур. Он должен быть подключен к аккумуляторному блоку через предохранитель.

В комплект также входит толстый красный провод. С его помощью схема, управляющая функцией дистанционного управления, получает питание отдельно. запуска . Независимо от назначения кабеля, все цепи сигнализации Tomahawk 9010 должны быть надежно изолированы. Желательно, чтобы кабельные трассы располагались там, где на них не будет воздействовать тепловое и электромагнитное излучение от местного оборудования.

Инструкции по установке датчиков

Пороговые значения устанавливаются для температурного детектора, на который он отправляется сигналы на брелок или автоматически Исправьте процесс автозапуска — это зависит от программы, указанной ранее Отдельно также настроены датчики удара в наборе новых модификаций «Томагавк 9010». В инструкции указано, что чувствительность прибора должна быть установлена в соответствии с результатами тестирования его работы, для этого необходимо подать его легким постукиванием по корпусу сигнала . Краны должны быть последовательными и давать сильный толчок Таким образом, существует баланс в чувствительности — порог не должен быть чрезмерно низким, но высокие пороги нежелательны, так как действия нарушителя, скорее всего, будут проигнорированы

Руководство по эксплуатации

Большинство действий выполняется с помощью брелока Используя кнопки, назначенные для определенных функций. Пользователь может поставить автомобиль на охрану, вывести его из этого режима, добавить средства защиты и т.д. Отдельно можно настроить сопутствующие реакции — подобные визуальные эффекты, сообщения и звуки. сигналы С помощью модуля Tomahawk 9010 запуск автомобиля можно запрограммировать через системный блок или дистанционно управлять с помощью того же брелока, параметры работы задаются запуска Двигатель в текущем режиме или в определенное время

Заключение

Для своего времени модель стала практически образцовым показателем автосигнализаций И дело даже не в функции автозапуска, а в оригинальном качестве электрической начинки и исполнении дизайна Функциональность, впрочем, по-прежнему заслуживает высоких оценок Передатчик, соединяющий брелок Tomahawk 9010 и центральный блок управления, отличается стабильной и надежной передачей данных сигнала . И этот показатель является одной из важнейших качественных характеристик, по которой оцениваются даже современные модули Стоит также отметить, что линия продолжает свою жизнь в виде более совершенных и функциональных модификаций

Прогрев двигателя до определенной температуры в системе сигнализации Tomahawk 9010.

В системе Tomahawk ⑥-9010 предусмотрен дополнительный датчик температуры для установки под капотом автомобиля, если этот датчик установлен, запуск Автомобиль нагревается в соответствии с показаниями датчиков, в противном случае — в соответствии с показаниями датчиков температуры в салоне.

Чтобы активировать эту функцию, нужно одновременно нажать и удерживать кнопки «клавиша» и «⑦». Стояночный свет мигает 1 раз, а сирена воспроизводит 1 » ⑦ » для подтверждения активации функции На дисплее пейджера ручного передатчика отображается символ «прогрев двигателя» (в виде вентилятора) и температура, установленная для включения прогрева, сопровождаемая мелодией, когда температура достигает температуры, установленной для включения прогрева автоматического Прогрев, двигатель запускается на предварительно запрограммированное время.

Чтобы отключить эту функцию, нажмите кнопки » key » и » ⑦ » Парковочный индикатор мигнет 2 раза, система издаст 2 сигнала » ⑦ » для подтверждения отключения функции Значок «Прогрев двигателя» на дисплее пейджера ручного передатчика исчезает, звучит мелодия

Автоматический прогрев двигателя в соответствии с заданной температурой осуществляется не более 2 раз за 6 часов

Температура для автоматического Прогрев двигателя может быть установлен н а-5 градусов Цельсия, -10 градусов Цельсия, -20 градусов Цельсия, -30 градусов Цельсия

Программирование температуры двигателя для автоматического прогрева

Для входа в режим программирования выполните следующие действия:

2 нажмите кнопку «Переопределение» — войдите в режим программирования температуры отопления для автоматического Прогреть, подтвердить — 2 кратковременно «⑦». Радуйтесь:

Установка на клавишу «⑦» — -5⑦, подтверждение — 1″⑦»,

«ключ» -10 градусов, 2 «чириканья»,

«капот» -20 градусов, 3 «чирпа»,

* «тон» пр и-30⑦, 4 «чириканья».

Заводская установк а-10 градусов C

Ежедневный (1, 2, 4, 12 часов) автоматический будильник Tomahawk 9010 . Начинается в

Чтобы активировать эту функцию, необходимо одновременно нажать и удерживать кнопки» клавиша «и» звук «. Для подтверждения активации функции 1 раз мигает парковочный индикатор На дисплее брелока-пейджера появляется символ часов и звучит мелодия

После активации этой функции система запускается на следующий день автоматически Ежедневно включайте двигатель, если эта функция была активна

Чтобы отключить функцию ежедневного автозапуска, нажмите кнопки «Кнопка» и «Звук» Стояночный индикатор мигнет 2 раза, подтверждая отключение функции Символ «Часы» на дисплее брелока-пейджера исчезает, звучит мелодия

1, 2, 4, 12 часов для активации запуска Необходимо ежедневно активировать функцию автозапуска, а затем в течение 5 секунд после ее активации нажать соответствующую кнопку на брелоке:

Как установить будильник томагавк 9030

как настроить сигнализацию томагавк 9030

Чтобы настроить брелок-пейджер автомобильной сигнализации, необходимо выполнить ряд последовательных действий, используя кнопки на коммуникаторе и головном устройстве Вы должны знать, как настраивается брелок Tomahawk для конкретной модели противоугонной системы Как правило, удаленная прошивка состоит из следующих шагов:

  • Машина открывается;
  • Войдите в режим настройки сервиса, нажав кнопку на основном блоке;
  • Включите зажигание;
  • Нажмите и удерживайте кнопку Valet, пока не прозвучит звуковой сигнал сигнала ;
  • Затем на самом пульте дистанционного управления нажимается кнопка с надписью «Закрыть» и удерживается до появления сигнала ;
  • Затем вынимается ключ зажигания

Чтобы эти действия дали положительный результат, необходимо подождать некоторое время, выйти из автомобиля и проверить таким образом, что не все модели брелоков мигают Каждая противоугонная система имеет свои инструкции, в соответствии с которыми настраиваются пульты дистанционного управления

После соответствующей оптимизации можно получить доступ к различным функциям сигнализации: автоматический запуск двигателя по времени, температуре и т.д.

Независимое программирование нового пульта дистанционного управления Tomahawk

Установка сигнализации для семейства Tomahawk не представляет особой сложности Практически все коммуникаторы этой линейки работают с радиочастотой 433 МГц для программирования брелоков, зажигание включено, но двигатель не заводится

⑤ Кнопка режима удерживается нажатой, пока охранная система не издаст 4 звуковых сигнала сигнала . Затем отпустите кнопку настройки и одновременно нажмите кнопки с надписями «Открывание багажника» и «Управление звуком» на брелоке. Они должны быть задержаны до сигнала сирены.

Для первого пульта сигнал Один раз, должен прозвучать 2, 3, 4 — 2, 3 и 4 раза для записи кода на ручном передатчике, никаких действий не должно выполняться в течение определенного времени в зависимости от модели

Следует отметить, что некоторые брелоки являются взаимозаменяемыми примеры некоторых деталей, инструмент 7010 пульт дистанционного управления, TZ-9030, TW-9020, TW-9030, LR-1010LC, TW-4000 Starcon пройти через некоторые песни Hai.

Переплет Tomahawk 9010

Автосигнализация Tomahawk с автозапуском ⑦ 9010 может поддерживать 4 пейджера Это относится и к модели ⑦ 9010 Настроить один или все пульты дистанционного управления для этих противоугонных систем можно в несколько этапов разными способами Первый вариант согласно инструкции по эксплуатации выглядит следующим образом.

  1. Для его включения необходимо держать ключ зажигания во включенном положении В этом случае двигатель автомобиля не должен работать, т.е. глохнуть
  2. Затем необходимо нажать и удерживать кнопку SERVICE MODE OVERWRITE, пока не прозвучит следующий сигнал. 4 сигнала Сирена означает, что можно начинать установку коммуникатора.
  3. Затем необходимо отпустить кнопку сервисного режима.
  4. Затем следует нажать и удерживать кнопки Open Trunk и Quiet Security, пока не прозвучит следующее. сигнал , что подтверждает установку нового пульта в систему (один писк для первого брелока-пейджера, два для второго и т.д.). Такое видео всегда можно показать на некоторых автомобильных ресурсах.
  5. Если в течение 6 секунд вы не выполняете никаких действий с пультом дистанционного управления, то после этого настройка будет отключена. в автоматическом режиме.

Все коммуникаторы, которые не были активированы, будут удалены из системы.

Если первый способ программирования пульта дистанционного управления для TZ 9010 не помог решить проблему, можно воспользоваться вторым вариантом.

  1. Необходимо установить зажигание во включенное положение, но двигатель автомобиля не должен работать.
  2. Одной рукой нажимаем на кнопку сервисного режима парковки, а другой — на кнопки «Активировать бесшумную защиту» и «Открыть багажник».
  3. Тогда вы должны ждать, пока не услышите пять сигналов сирены.
  4. На этом этапе одновременно нажмите кнопку «ON». Silent Guard», «Trunk Release» и режима обслуживания.
  5. Затем нажмите кнопки с символами» Включить Silent Guard» и» Открыть загрузку». Если действия выполнены правильно, индикаторы автомобиля мигают несколько раз.
  6. Далее выполните те же манипуляции, что и в первом методе программирования.

Прошивка и перепрограммирование пульта дистанционного управления 9020

Сигнализация Tomahawk 9020 может поддерживать до четырех пейджеров. Чтобы записать их в память противоугонной системы, необходимо выполнить следующие действия.

  1. Выключите зажигание.
  2. Затем необходимо семь раз нажать кнопку Valet Mode.
  3. После этого необходимо включить зажигание. Для подтверждения ввода настроек пульта дистанционного управления должна прозвучать сирена. 7 сигналов .
  4. На этом этапе необходимо нажать кнопку с изображением «open boot» и «silent protection mode». Они должны удерживаться вместе в течение 1 секунды. Когда все действия выполнены правильно, система записывает брелоки в память (сначала на пульт дистанционного управления -. 1 сигнал , For the secon d-2 и т.д.).

Все пейджеры, не участвующие в привязке, удаляются из системы.

Настройка пульта дистанционного управления сигнализацией Tomahawk 9030

Чтобы прошить брелок на Tomahawk 9030, необходимо, чтобы ключ зажигания находился в положении «Off». Чтобы войти в сервисный режим установки сигнализации, нажмите кнопку OVERRIDE семь раз. Владелец автомобиля должен знать, где он находится, если он сам программирует пульт дистанционного управления.

Затем необходимо повернуть ключ зажигания в положение «Вкл. сигналов сирену, теперь систему можно перепрограммировать.

На брелоке, который необходимо подключить к блоку управления, необходимо одновременно нажать кнопки «открыть багажник» и «перечеркнутый громкоговоритель», как указано в инструкции по эксплуатации. Кнопки должны быть нажаты и после звукового сигнала сигнала релиз. Система подтверждает привязку нового устройства с помощью звуковых сигналов (1 звуковой сигнал для первого брелока, 2 для второго и т.д.)).

Система автоматически выходит из сервисного режима в течение 6 секунд после выполнения последнего действия.

Добавление нового пейджера X3

Модель Tomahawk X3 может поддерживать 4 больших брелока. Чтобы подключить их, необходимо выполнить следующие действия.

  1. Поверните ключ зажигания в положение «Off».
  2. Нажмите кнопку отмены.
  3. Включите зажигание.
  4. Нажимайте на кнопку брелока с надписью «закрытый замок» и «открытый замок» до тех пор, пока не раздастся звук сигнал Сирена. Для первого коммуникатора подходит один символ, для второго — два и т.д.
  5. Затем выключите зажигание. Фары должны мигнуть 5 раз, что свидетельствует об успешной записи коммуникаторов в память охранной системы. Этой процедуре должны быть подвергнуты все пульты дистанционного управления, которые будут использоваться в дальнейшем.

Выход из режима происходит после 15 секунд бездействия.

Настройка синхронизации коммутатора X5

Перед использованием автосигнализации Tomagavk X5 необходимо запрограммировать новый брелок. Это действие выполняется в несколько этапов.

  1. Перед установкой коммуникатора необходимо выключить зажигание машины.
  2. Вы должны нажать сервисную кнопку 7 раз (перезапись).
  3. Для подтверждения того, что пульты настроены, сигнализация издает 7 тональных сигналов.
  4. После этого необходимо нажать и одновременно произнести на новом пейджере клавиши 1 (маркировка закрытого замка) и 2 (изображение открытых дверей) звуком сигнал сирена, сигнализирующая об успешном подключении пульта дистанционного управления к системе. Другие устройства подключаются таким же образом, но количество звуков сигналов 2 будет для пульта дистанционного управлени я-2 писк, 3.-3, 4.-4.
  5. Чтобы выйти из системы программирования, необходимо установить кнопку в положение «Выкл». На это указывают габариты, отталкивающие владельца автомобиля пять раз.
  6. Если вы не выполните никаких действий в течение 10 секунд, настройка в автоматическом режим остановлен.

Частота сигнала тревоги 434 МГц

Хотя данная модель сигналки Он является бюджетным, имеет двусторонние отношения и обладает всеми необходимыми функциями, а также способностью принимать сигнала В пределах 1 км от автомобиля. Для привязки и программирования необходимо выполнить следующие действия.

  1. Вы должны открыть дверь, а затем вставить ключ в замок зажигания, заводить автомобиль не обязательно.
  2. Чтобы войти в сервисный режим сигнализации, нажмите 7 раз на соответствующую кнопку.
  3. После выполнения предыдущих действий необходимо повернуть зажигание, прокрутив ключ в замке. В случае сирены сигнал тревоги переходит в меню привязки 7 раз.
  4. На этом этапе нажимаются кнопки 1 (знак закрытого замка) и 2 (символ закрытой двери) на пульте дистанционного управления. Они удерживаются до тех пор, пока не прозвучит один сигнал сигнал । После успешного выполнения прошивки клавиатура-пикап издаст мелодию.
  5. Затем необходимо перевести зажигание в положение «Выключено». После этого фары автомобиля должны мигнуть 5 раз.

Автор содержания: Борисов Максим

Как активировать автоматический запуск на сигнализации Tomahawk — Пошаговая инструкция по настройке функции. автоматической Активация по времени и температуре

как настроить сигнализацию томагавк 9030

Каждый автовладелец по-своему решает вопрос о том, как защитить автомобиль от угона и противостоять холодам зимой. Некоторые устанавливают системы автоматического запуска. Машина запускается, не выходя из помещения, достаточно нажать кнопку на сигнальном брелоке.

Однако, чтобы избежать непредвиденных ситуаций, внимательно следуйте инструкциям по включению автоматического обеда на сигнализации Tomahawk. Особенно если речь идет об автомобилях с механической трансмиссией.

Принцип работы функции автоматизации двигателя

На электронной плате через реле задаются параметры подключения датчика и контактов зажигания. Блок размещается в подходящем месте и подключается к необходимому оборудованию.

В соответствии с заданными параметрами с брелока или мобильного телефона. автоматически Переключает реле. После проверки давления стартер включается через две-четыре секунды.

Свечи накаливания также проверяются на наличие дизельного топлива.

Система работает в двух основных режимах:

  • При ручном дистанционном управлении машина запускается с помощью брелока;
  • Автоматический запуск По командам, отправленным со смартфонов.

Как включить автовоспроизведение на сигнализации «Томагавк»?

Автоигра — удобная функция, но только если она настроена правильно. Чтобы включить автовоспроизведение на сигнализации Tomahawk удаленно, необходимо выполнить несколько условий.

Автомобиль с автоматической Коробка передач не позволит запустить двигатель, пока коробка передач не будет находиться в положении park.

В случае механической коробки передач рычаг переключения передач находится в нейтральном положении на ручном тормозе. Загорается индикатор на приборной панели.

Необходимо вынуть ключи из замка зажигания, выйти из автомобиля и поставить автомобиль на охрану с помощью левой кнопки на брелоке.

Когда двигатель перестает работать, запускается функция запуска автомобиля.

Этот алгоритм гарантирует, что автомобиль не поедет без водителя:

  • Нажмите правую кнопку «ключ» (открытие) на брелоке сигнализации. Ручка до сигнала в течение двух секунд, затем отпустите;
  • Брелок подаст звуковой сигнал сигнал Автомобиль несколько раз мигнет фарами. Это означает, что функция автозапуска сработала;
  • Ключ замка зажигания вынимается при повороте;
  • После выполненных действий необходимо покинуть салон, закрыть дверь и поставить его под охрану;
  • При заказе через брелок запуск .

Автоматический запуск в зависимости от температуры

Большинство модификаций имеют встроенный датчик температуры под капотом. Можно установить сигнализацию Tomahawk не более шести раз каждые два часа в диапазоне от +5◦C до +30◦C с автозапуском.

В случае отсутствия или нерабочего состояния опция конфигурируется датчиком в автомобиле.

Чтобы запустить автомобиль с автозапуска, необходимо выполнить следующие действия:

  1. Нажмите и удерживайте кнопки «Открыть загрузку» и «Ключ»;
  2. Как только включится свет, звук пройдет сигнал ;
  3. На экране появится «снежинка» и ранее запрограммированные данные температуры разогрева;
  4. Прозвучит мелодия.

В дальнейшем система будет работать на машине в течение ранее выбранного периода.

Чтобы отключить функцию:

  1. Нажмите «Open boot» и «Key»;
  2. Стояночные огни включаются и выключаются дважды;
  3. Дважды послышится сигнал с брелка;
  4. «Снежинка» исчезает с экрана;
  5. Прозвучавшая мелодия свидетельствует об успешном завершении операции.

Спустя время

Для запуска автомобиля ежедневный автозапуск можно пропустить. Обеспечиваемая функция для автоматической повседневной работы:

  1. Кнопки «key » и «mute» нажимаются и удерживаются одновременно;
  2. Стояночные огни мигают и гаснут один раз;
  3. На брелоке отображается символ «часы»;
  4. Прозвучит мелодия.

На следующий день и далее автомобиль будет запускаться автоматически через запрограммированные заранее интервалы времени.

Деактивация происходит в обратном направлении:

  1. Одновременное нажатие кнопок «клавиша» и «отключить звук»;
  2. Фары включаются дважды;
  3. Часы» исчезают, звучит музыка.

Автоматический перезапуск через заданные интервалы времени.

  1. Используется кнопка «ключ»;
  2. Фары автомобиля включаются и выключаются три раза;
  3. Сирена звучит три раза, сигнализируя о завершении работы.

На экране появляется один из трех символов «Cent» — попытка. запуска ; «SP» — попытка не удалась;» Авто » — система работает, все работает. Режим работы сопровождается мелодичными звуками.

Система работает в соответствии с запрограммированными сроками. После определенного рабочего времени автоматически остановиться до следующего раза.

Настройка на один, два, четыре и двенадцать часов осуществляется с помощью «клавиши» и «выключения звука». Нажмите кнопку на брелке и удерживайте ее в течение пяти секунд запуска :

  • Один час — «замок»;
  • 2 часа — «Ключ»;
  • 4 часа — «Открытый ботинок»;
  • Двенадцать часов — «Звук выключен».

Срок варьируется в зависимости от ситуации. Если вы установили таймер на зиму, отопитель должен быть выключен, чтобы автомобиль не перегревал салон и все тепло использовалось только по назначению. Автомобиль прогревается гораздо быстрее.

Комбинация может отличаться в зависимости от используемой модели:

  1. До сигнала Используется «Открыть» (правая кнопка);
  2. После сигнала Отпустите кнопку и нажмите «Выключить» ;
  3. Под ним появляется символ «2-1 daily», указывающий на то, что идет запись. запуска по таймеру.

Машина заводится, работает 5 минут в час. Если заводские настройки не изменяются.

Если необходимо изменить заводские параметры, используется кнопка переопределения. Определенное количество щелчков соответствует определенному пункту меню. Время устанавливается с помощью брелока.

Выключение производится аналогичным образом: Нажмите на «Открыто» и «Закрыто». Когда надпись «2-1 ежедневно» исчезнет, таймер отключается.

Вы можете самостоятельно установить временной интервал в соответствии с таблицей в руководстве пользователя.

Как отключить автозапуск на сигнализации Tomahawk?

Алгоритм действий зависит от модели:

  • Модель: Tomahawk 9000; 9010
    1. Нажмите «клавиши» и «скрещенные динамики» ;
    2. Стояночный свет включается дважды и тут же выключается, что является признаком деактивации;
    3. Символ часов на круглом экране клавиш исчезает вместе с мелодией.
  • Модель: Tomahawk 9020; 9030
    1. Нажмите и удерживайте нажатой «клавишу», пока не услышите следующее сигнал Или зеленый цвет светодиода не отображается на дополнительном брелке;
    2. Нажмите ZZ;
    3. Последует световой сигнал Двойная вспышка светодиодов.

Официальные инструкции по эксплуатации для систем с автозапуском

Руководство пользователя содержит подробное описание системы сигнализации Tomahawk. Загрузите руководство для серии 9000 (9010, 9020, 9030) по ссылке:

Автомобильная сигнализация Tomahawk tw-9030 . Руководство пользователя

как настроить сигнализацию томагавк 9030

Системы сигнализации» стр. Система сигнализации Tomahawk TW-9030 . Инструкция по эксплуатации

Tomahawk TV 9030 — профессиональная противоугонная сигнализация с обратной связью, обеспечивающая исключительную надежность при использовании с перехваченными устройствами сигнала Спасибо за антиграббер. Подробная инструкция Tomahawk TW 9030 значительно упрощает процесс установки. сигналки А также настройки безопасности и автозапуска.

Основные технические данные сигнализации:

  • Номинальное напряжение электрической системы автомобиля составляет 12 В;
  • При выключенном зажигании работающая сигнализация потребляет всего 16 мАч;
  • Обмен данными между брелоком и основным блоком происходит на частоте 434 МГц FM;
  • Дальность действия между брелоком и электронным журналом сигнализации составляет 1200 метров (может быть уменьшена в случае помех);
  • Брелоки питаются от батареек типа ААА 1,5 В.

Оборудование

Комплект сигнализации содержит:

  1. Главный модуль.
  2. Брелок с ЖК-дисплеем. На дисплее отображается информация о текущем состоянии автомобиля. Брелок используется для подачи команд, программирования сигнализации.
  3. Запасной брелок.
  4. Двухступенчатый датчик удара, благодаря которому регистрируется воздействие на автомобиль. Информация с датчика немедленно передается на брелок владельца.
  5. Светодиод визуально информирует о прохождении и правильной работе команд. сигналки .
  6. Антенна с разъемом для подключения кабеля.
  7. Комплект кабелей.
  8. Предельные изменения Вытяжной шкаф устанавливается под капотом или крышкой багажника и используется для защиты соответствующего отсека автомобиля.
  9. Руководство Tomahawk ⑦ 9030, которое содержит полное описание всех функций, схемы установки и процедуру программирования автомобильных сигнализаций
  10. Страховой лист
  11. Упаковочная коробка

Версия «Томагавк» ⑥ — 9030

Функция ключа

Tomahawk ⑦ — 9030 оснащен множеством современных опций:

  • Антиграббер, с помощью которого каждый раз команда, подаваемая на блок управления, содержит новый уникальный цифровой код;
  • антисканер не позволяет код-грабберам считывать передаваемые данные сигналы ;
  • функция автоматического удаленного запуска двигатель в соответствии с предварительно заданными сценариями (по времени или температуре);
  • Дополнительные триггеры могут быть установлены на всех открывающихся элементах корпуса;
  • Иммобилайзер не позволяет злоумышленнику быстро завести автомобиль;
  • Если вам нужно оставить автомобиль на короткое время, вы можете включить защиту при работающем двигателе;
  • Чувствительность датчика удара устанавливается в широком диапазоне;
  • Программируемая продолжительность управления центральным замком;
  • Датчики температуры для информирования владельца о температуре в салоне и активации автозапуска;
  • Возможность подключения системы «Комфорт», которая позволяет автоматически окна и люк в крыше закрываются в закрытом состоянии;
  • Обычные рога можно использовать в качестве русалки;
  • Режим «Паника», который можно использовать для привлечения внимания окружающих;
  • Режим «Jack» для обеспечения доступа к функциям сервиса только при передаче третьему лицу;
  • Режим «Anti-Hijack», который используется для постепенной дистанционной блокировки двигателя при попытке угона автомобиля;
  • «Тихий» режим защиты, при котором машина не издает посторонних шумов. сигналов но вся информация поступает на брелок;
  • 4 возможность программирования брелоков и сохранения в памяти информации о связанных брелоках;
  • функция автоматического Закрытие дверей после начала движения;
  • Возможность дистанционного запуска автомобиля с брелока;
  • Возможность настройки Autorun на дизельных и бензиновых автомобилях с механическими и автоматической Трансмиссия;
  • Турботаймер, который обеспечивает работу двигателя после выключения зажигания для охлаждения турбины.

Основные функции брелока:

  • Все связанные ручные передатчики отображают текущее состояние системы;
  • Вибрационное оповещение о работе;
  • Подсветка дисплея;
  • Встроенные часы, управляемые системой при автозапуске;
  • Таймер, будильник;
  • Переключитесь в режим энергосбережения;
  • Блокировка для предотвращения случайного нажатия кнопок.

Преимущества и недостатки

Владелец всегда информирован о состоянии автомобиля благодаря обратной связи, которую обеспечивает Tomahawk TV 9030 с брелоком с ЖК-дисплеем

Достоинства сигналки Томагавк ТВ 9030:

  • Полная безопасность автомобиля на стоянке и на дороге;
  • Функция автоматического запуска двигателя незаменима при низких температурах;
  • автоматическая Установка сигнала тревоги;
  • Возможность тонкого программирования функций под индивидуальные потребности владельца автомобиля

Самые распространенные ошибки в отзывах:

  • Фактический лимит меньше заявленного;
  • Он может «выйти из строя» при длительном использовании без обслуживания;
  • Автоигра не всегда работает

Как установить?

Установка и подключение охранной системы производится в соответствии с инструкциями

Автосигнализация Tomahawk ⑥ — 9030 имеет стандартную схему подключения Перед началом установки отключите аккумулятор, сняв отрицательную клемму

При установке сигнализации учитывайте требования к расположению компонентов:

  • Место установки должно обеспечивать конфиденциальность и быть труднодоступным для злоумышленников;
  • Вблизи блоков сигнализации не должно быть источников тепла, место установки должно быть защищено от влаги и сырости;
  • Стандартное электрооборудование и компоненты автомобильной сигнализации не должны мешать друг другу.

Важно, чтобы антенна была установлена вдали от оборудования сигнализации и управления машины.

При установке сигнализации следуйте приведенным ниже рекомендациям:

  1. Главный блок управления обязательно находится в автомобиле. Его можно установить под приборной панелью, в двери или в любом другом месте, где есть доступ к проводке. Рекомендуется защищать блоки от вибрации. Доступ к кнопке отмены должен быть сохранен.
  2. Антенна располагается как можно выше для получения наибольшего радиуса действия. Вы должны установить его так, чтобы он не касался металлических предметов и проводов.
  3. Сирена находится под капотом, что исключает доступ к ней снаружи. Он расположен с мундштуком на дне, чтобы предотвратить попадание воды внутрь.
  4. При прокладке кабельных соединений лучше планировать внутри автомобиля. Если они находятся на улице, они быстро окисляются.
  5. Во избежание выхода системы из строя все цепи должны быть защищены путем установки предохранителя на случай скачков напряжения.
  6. Датчик удара устанавливается в машине, лучшее место — центр машины.
  7. Расположение торцов капота и багажника должно исключать возможность доступа к ним при закрытом капоте и крышке багажника. Оборудование следует регулярно смазывать.
  8. Провода в соединениях должны обрываться.

Фотогалерея

На фото показаны схемы подключения системы:

Трансмиссионные агрегаты Общая схема подключения Блокировка Центральное управление Центр подключения двигателя Малое положительное направление Отрицательное управление.

10 ошибка при установке сигнализации в видео с канала Авосьвук. UA

Руководство по эксплуатации

Блок управления сигналки Извлекает до четырех больших брелоков.

Согласование брелков и системных требований:

  1. Утопите машину.
  2. Нажмите кнопку отмены 7 раз.
  3. Запустите двигатель. Кларон выпустит семь сигналов Проверьте доступ к программированию ключа FOB.
  4. Нажмите одновременно кнопки 3 и 4 нового брелока и не отпускайте их в течение 1 секунды. Перемонтаж подтвержден сигналами Клаксон (1 звуковой сигнал — 1 брелок, 2 — 2, 3 — 3 и 4 — 4).

С потерей брелока сигнализация станет банкой из памяти. Поэтому необходимо немедленно запрограммировать все имеющиеся брелоки, чтобы сохранить доступ к сигнализации при основной потере.

Режим программирования будет выключен после 6 секунд бездействия.

Краткое руководство по программированию и использованию брелоков представлено каналом DIMASS.

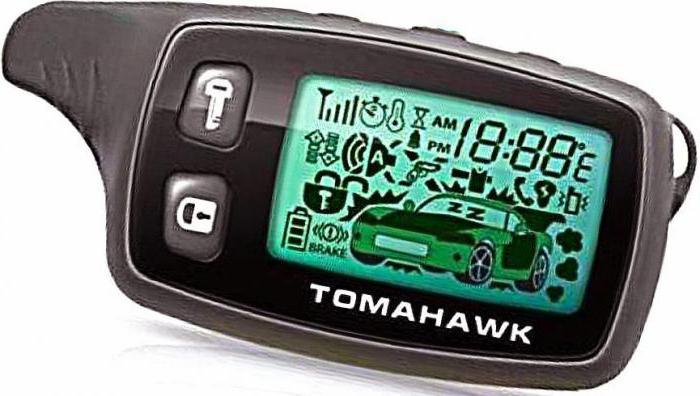

Обозначения кнопок и символов на брелоке

Основные кнопки — 5 кнопок и ЖК-экран на ткани. Встроенный процессор создает и передает команды на блок управления сигнализацией. В жилых домах и муниципальных учреждениях информация о состоянии транспортного средства постоянно доступна пользователю.

Машина Tomahawk TW-9030 основная чабика спортивного автомобиля Synopter Tomahawk TW-9030.

Функции сигналки Ключ-ключ активируется с помощью FOB:

  • Нажатие кнопки 2-установка в безопасное положение , закрытие центрального замка (при погруженном двигателе);
  • Нажатие клавиши 1-снятие, открытие центрального замка (с погружным мотором);
  • Нажатие кнопки 2 — закрытие центрального замка (с погружным двигателем);
  • Нажатие кнопки 1 — открытие центрального замка (с погружным мотором);
  • Нажатие кнопки 2 — отключение датчика удара;
  • Нажатие кнопки 2, нажатие кнопки 1 — расстояние запуск двигателя;
  • удерживание кнопки 1 до сигнала , нажатие кнопки 2 — автоматический Почасовой прогрев двигателя;
  • удерживание кнопки 2 до сигнала , нажатие кнопки 1 — нагрев двигателя до заданной температуры;
  • удерживание кнопки 2 до сигнала , нажатие кнопки 2 — переключение режима работы клапана;
  • Нажмите кнопку 4 — включение/выключение сирены;
  • Нажмите кнопку 2 дважды — режим защиты при запуске двигателя;
  • Двойное нажатие для второй клавиши 3 — поиск автомобиля;
  • Нажмите кнопку 2, удерживайте кнопку 1 до сигнала Включение режима защиты от угона;
  • Нажатие кнопки 1 — отключение режима защиты от угона;
  • удерживание кнопки 1 до сигнала , нажатие кнопки 3 — включение/выключение иммобилайзера;
  • удерживание кнопки 1 до сигнала , нажатие кнопки 4 — включение / выключение автоматической Шествие в безопасное место

Обозначения отображения символов:

  • 1 — показывает, что передатчик работает;
  • 2-режим безопасности / бесшумная безопасность;
  • 3-центровое положение: открыто или закрыто;
  • 4 — состояние заряда аккумулятора;
  • 5-клапанный режим;

Как установить будильник томагавк 9030

Tomahawk TV 9030 — профессиональная противоугонная сигнализация с обратной связью, обеспечивающая исключительную надежность при использовании с перехваченными устройствами сигнала Спасибо за антиграббер. Подробная инструкция Tomahawk TW 9030 значительно упрощает процесс установки. сигналки А также настройки безопасности и автозапуска.

Руководство по эксплуатации

Обозначения кнопок и символов на брелоке

Скачать инструкции по установке и эксплуатации сигнализации ⑦-9030 в формате PDF.

Спецификация

Основные технические данные сигнализации:

  • Номинальное напряжение электрической системы автомобиля составляет 12 В;
  • При выключенном зажигании работающая сигнализация потребляет всего 16 мАч;
  • Обмен данными между брелоком и основным блоком происходит на частоте 434 МГц FM;
  • Дальность действия между брелоком и электронным журналом сигнализации составляет 1200 метров (может быть уменьшена в случае помех);
  • Брелоки питаются от батареек типа ААА 1,5 В.

Tomahawk TZ и tw9010, 9030 — ⑦ в машину!

При самостоятельном подключении автомобильной системы часто допускаются ошибки при подключении проводов зажигания автомобиля, когда владельцу не нужен запуск автомобиля, а прикоснуться к контактам замка зажигания непросто

Но рано или поздно может потребоваться возможность завести автомобиль, и тогда нужно правильно определить, какие контакты идут от колодки штатного замка Также рассматривается, как подключиться к этим контактам сигналку Томагавк ⑥ — 9030, а также ⑥ — 9010.

Разница в том, что вторая модель оснащена реле блокировки, как настроить опцию вскрытия также рассмотрено

Описание проводов замка зажигания

Посмотрите на схему, показанную на рисунке.

Двусторонний контакт

Вышесказанное не означает, что оба кабеля могут быть соединены и взаимоувязаны с помощью рассмотренных здесь схем. На схемах указан провод (ST1), который образует цепь стартера. Этот вариант подходит:

  • Для всех без исключения отечественных автомобилей;
  • Для новых иностранных автомобилей;
  • Для иностранных автомобилей до 90-91 годов выпуска.

Вот такой парадокс — провод ST2 не входит в комплект поставки новых моделей, как это сделано в самых старых моделях.

Диаграмма для TZ-9030

Проверка того, как подключить основной блок Tomahawk-9030 к замку зажигания для использования автоматического запуска

Конечно, после установки вам необходимо создать программирование, которое описано далее

Если вам необходимо использовать гусеницу, подключите ее к клемме главного сигнального разъема (черно-красный провод) Разъем питания снова имеет следующее усиление.

Инструкция для инструмента ⑦ — 9030

Если речь идет о модели TomaHawk TW-9010, то назначение вывода IGN3 будет другим, здесь другое.

В главе 1 обозначения были следующими: HIDDENCAM1, HIDDENCAM2, HIDDENCAM_START CABLE Затем был добавлен кабель cord3, но он заменяет кабель ACC

Синий» провод, выходящий из сигнального терминала, должен быть подключен к контакту ACC, иначе автор не будет работать.

Выход IGN3 может быть подключен к контакту ST2, если настройки изменены. Правда, неясно, что именно должен «имитировать» кабель ACC.

«Т-образные» соединения используются при подключении ко всем кабелям, кроме стартера. А кабель «St» необходим для объединения получившихся шлейфов из черного и желтого проводов. Кабель, ведущий от замка к сигнализации, является сигнальным (тонким).

Диаграмма для TW-9010

Нестандартный способ коммутации тока стартера характерен для сигнализации следующей модели: Tomahawk TW-9010. С 6-полюсной силовой клеммы здесь подается напряжение при автозапуске.

В остальное время кабель-перемычка подает питание, даже если автоматическая сигнализация не работает или работает неправильно. Реле блокировки включено в ограничители стандартной проводки. Можно ли исключить из плана — неизвестно.

Поэтому лучше следовать рекомендованному варианту.

Токовая петля при отсутствии блокировки

Из предыдущего параграфа следует вывод: Вам нужен автозапуск — не удаляйте заблокированное реле из цепи. Можно установить в розетке «замыкание», но тогда не исключено наличие «токовой петли». Оказывается, что опция блокировки «в нагрузку» идет вместе с автоматическим запуском.

Отметим, что сигналки Иммобилайзеры Tomahawk TW-9010 и TZ-9030 могут управлять взломщиками. «Минусовой» шнур барьера подключается к черно-красному кабелю (рисунок в начале главы). В последнем случае предполагается подключить его к контакту IGN3, но в большинстве автомобилей эта опция не используется.

Возможность «заземления» видна на черном и красном шнуре до запуска стартер, который как раз необходим для работы крекера. В общем, все кажется странным: в сигналках При автозапуске чаще всего предусмотрен отдельный выход, только для подключения носителя.

Подключение в транспортных средствах с «ST2

Предположим, что напряжение появляется одновременно на пусковых контактах «ST1» и «ST2». После этого цепь системы сигнализации может быть завершена.

Схема, разработанная для TW-9010

Провода «ST2», идущие от замка, находятся в зазорах контактных проводов реле. В принципе, стандартная проводка схемы «ST2» здесь отсутствует. Однако, если положительный потенциал появляется на «ST1», то такой же потенциал появляется и на «ST2».

Если вы хотите, чтобы напряжение на контакте «ST2» появлялось позже, чем на «ST1», необходимо установить реле с задержкой срабатывания. Однако этот вариант не рекомендуется. Но выход IGN3, предназначенный для автоматической сигнализации TZ-9030, может «имитировать» контакт ST2 в любом автомобиле. Опция должна быть правильно настроена, после чего становится возможным следующий вариант подключения:

  • IGN1 сигналки –>IGN1 авто;
  • IGN2 –>Acc (если в автомобиле отсутствует сам IGN2);
  • IGN3 –>Зазор между обмотками реле включен в ST2.

Мы надеемся, что здесь все понятно.

Два провода стартера и TZ-9030

Существуют модели автоматических пусковых устройств, в которых подключение к двум пусковым линиям производится в первую очередь. Однако в серии «Томагавк» таких тревог, как оказалось, нет.

Программирование параметров сигналки

Начнем с определения назначения кабеля IGN3, выходящего из разъема TZ-9030 Alarm Force. По умолчанию установлено следующее значение: «ACC strings». Допустимы и другие варианты:

  • ST2, напряжение появляется на стартере (значение 3);
  • ST2 с напряжением до запуска стартер (значение 4).

Чтобы установить необходимое, перейдите в режим программирования: необходимо выключить зажигание, 6 раз нажать кнопку обхода и включить зажигание. Затем один раз нажмите кнопку Переопределить и выберите значение кнопки Ключ.

Программирование автоматического запуска , TZ-9030

Какая кнопка показана в таблице, какое значение ей соответствует. Интерес представляет «Вариант 2». Здесь вы можете выбрать, как долго автосигнализация должна вращать двигатель стартера. По порядку значения следующие: 0,8, 1,2, 2, 3,6 сек.

Обратите внимание, что последний вариант не может быть выбран, если не настроен контроль тахометра двигателя. Тахометр или датчик коленчатого вала подключается к главному разъему (серо-черный кабель). Но установить связь не всегда просто.

Если кнопка обхода нажата 5 раз вместо 6, вы переходите в режим программирования стандартных опций. Опция «9030» для модели Tomahawk TZ-10 отвечает за температуру, при которой двигатель включается для прогрева. Значения располагаются в следующем порядке: -5, -10, -20, -30.

Чтобы активировать опцию, а также выключить ее автоматического Разогрейтесь, нажмите и удерживайте кнопку «Calm Guard». Выпустит кольцо для ключей сигнал (Измените либо цвет светодиода), а затем нажмите кнопку блокировки/разблокировки. Чтобы установить почасовую запись, необходимо нажать две кнопки в обратном порядке. Первая блокировка / разблокировка и так далее.

Брелоки сигналок TZ-9030 и TW-9010

Обратите внимание, что когда автомобиль снят с «ручного тормоза», опции не работают.

Для более «начинающих» моделей сигналки Для Tomahawk TW-9010, на самом деле, все выглядит сложнее. Чтобы активировать или отключить «температуру запуска Вы нажимаете следующую комбинацию: «Key» и «Trunk». Вы можете настроить и запуск Со временем: нажмите и удерживайте комбинацию» клавиша » — «тихая защита». Через 5 секунд вы должны установить значение:

  • Почасовой — «замковый» ключ;
  • Один раз в 2 часа — «ключ»;
  • 4 часа — «ботинок»;
  • 12 — » спокойная безопасность».

Значение » 24 часа» соответствует снижению давления.

Дополнительная информация для TW-9010

Было сказано, что система автомобиля TW-9010 может содержать температурный двигатель. Чтобы установить необходимые значения, перейдите в режим программирования: включите зажигание (двигатель глохнет), нажмите кнопку переключения 6 раз, выключите зажигание. Выберите опцию с нужным номером (в данном случае «2»), нажав на кнопку соответствующее количество раз.

В соответствии с приведенными здесь данными настраивается и работа стартера.

Обратите внимание, что значение «3000» используется только при активном управлении тако.

Вы можете ежедневно активировать запуск : Нажмите кнопку отмены 4 раза. Вы должны предварительно выключить зажигание и включить его после установки режима. Вы можете включить и запуск При температуре: вместо 4 нажатий используйте 5. Значение триггера (вкл./выкл.) изменяется одним нажатием. Один соответствует «BEIP»-включению, два — значению «выключено».

Использование пульта дистанционного управления запуска , TZ-9030

Сигнализация томагавк 9030 Настройка запуска автомобиля

Автозапуск автомобиля можно настроить с помощью брелока сигнализации томагавк 9030, зная порядок нужных клавиш.

Рассмотрим основные принципы работы автомобильных сигнализаций томагавк 9030 настройки автозапуска.

Перед установкой автоматического запуска будильника томагавк 9030, необходимо внимательно ознакомиться с инструкцией по эксплуатации.

Порядок следования пунктов для входа в меню настроек: Выключите зажигание, шесть раз нажмите кнопку «Override», а затем включите зажигание. В результате этих манипуляций сигнал тревоги неожиданно прозвучит 6 раз.

Ключ «Override» — это специальный ключ, с помощью которого вы можете управлять охранным комплексом. Ключ находится в небольшом пластиковом футляре красного цвета. Он монтируется в электропроводку автомобиля. Кнопка отмены в томагавк 9030 обычно находится в секретном месте, чтобы преступник не смог найти его при взломе.

1. подключение аварийных сигналов томагавк 9030

Идентификация автомобиля осуществляется только по специальным инструкциям.

Предварительная работа:

— Отсоединяем аккумулятор, отсоединяем отрицательный провод.

Каким условиям, преобладающим в автомобиле, должна отвечать установка автосигнализации томагавк 9030:

A) Найдите наиболее закрытые глаза людей, что соответствует следующим признакам: вдали от источников тепла и влажности; вдали от электрооборудования автомобиля;

Правила настройки автоматической сигнализации томагавк 9030 Параметры автомобиля запуска : Размещение блока управления в автомобиле под приборной панелью рядом с проводкой; Защищаем блок от вибраций; Держим антенну высоко и обращаем внимание на расстояние от металлических частей; В пространстве под капотом у нас находится сирена; Кладем рупор вниз, чтобы предотвратить попадание влаги; Прошпилив провода, соединяем провода в автомобиле; Защищаем блок управления защитой от перепадов предохранителя, с защитой от перепадов предохранителя; В середине автомобиля устанавливаем датчик удара.

2. подготовка к работе автомобильного сигнала томагавк 9030: Установка автоланчей для автомобилей с автоматической коробкой передач и механической коробкой передач.

Необходимо, чтобы этот автомобиль остановил движение вашего автомобиля с автоматической Трансмиссия: поставьте рычаг на парковочное место; автомобиль с механической трансмиссией: поставьте его в нейтральное положение и включите стояночный тормоз.

Перед тем как погрузить двигатель, мы выполняем следующие действия: Нажимайте на кнопку» Открыть замок» до тех пор, пока не раздастся звук. сигналов С пульта дистанционного управления. Затем нажмите на «кнопку » и удерживайте ее в течение 3 секунд. Затем выключите зажигание. В этом случае двигатель в вашем автомобиле должен работать. Мы выходим из машины, закрываем дверь.

Правильный результат вышеуказанных манипуляций: Опускание двигателя с помощью блока управления, перемещение автомобиля под охраной.

Последовательность действий для установки режима безопасности при закрывании дверей: кнопка «Override» нажимается 8 раз; нажмите на кнопку «Close» для отключения этой функции.

Включаем режим, нажав на одну из кнопок» перечеркнутые динамики»,» багажник»,» Открытый автомобиль».

Чтобы установить режим закрывания двери в конце движения автомобиля запуска : Нажмите кнопку отмены 10 раз.

Чтобы закрыть режим закрытия дверей в конце запуска автомобиля : Нажмите кнопку ZZ.

Включаем режим закрытия дверей в конце запуска автомобиля: нажимаем на кнопки «Динамик перекрещен», «Багажник», автомобиль открыт».

Чтобы включить габаритный свет во время запуска автомобиля, выполните следующие действия: Нажимаем кнопку «Переопределить» 9 раз, затем по 1-му способу: нажимаем кнопку ZZ, другой вариант — «кнопка».

Отключите функцию включения габаритных огней во время автоматического запуска одной из кнопок — «динамик перечеркнут», багажник.

3. процесс программирования запуска С помощью пульта дистанционного управления

Чтобы включить двигатель нашего автомобиля при автозапуске, мы используем основной или дополнительный пульт дистанционного управления: нажмите на кнопку «ключ», удерживая ее нажатой. Звук основного пульта — это изменение цвета светодиода звука или дополнительный пидер. Далее нажимаем на кнопку «блокировка» в течение 3 секунд. Двигатель вашего автомобиля будет работать.

Нажатие кнопки» Lock » приведет к остановке двигателя.

Чтобы настроить вскрытие сигнализации Tomahawk

Бюджетная сигнализация Tomahawk имеет ограниченные возможности по конфигурации автомобильных букв. Системы защиты в этом ценовом сегменте покупают за простоту конструкции автомобиля, где не требуется особой гибкости в настройках — но Tomahawk дешевле и проще в самостоятельной установке.

Автомобильные установки Tomahawk TW-9010, TW-9020, TW-9030

В этих старых сигнализациях для программирования используются кнопки переопределения (традиционные для других сигнализаций, называемых valets). Чтобы войти в режим программирования, нажмите кнопку Override 6 раз при выключенном зажигании. Далее включите зажигание, сирена подтвердит переход в меню настроек. 6 сигналами .

Выберите соответствующую функцию, нажав номер кнопки переопределения, соответствующий номеру функции. Затем Томагавк сообщает номер выбранной функции в виде предложения сигналов Где короткая — 1, а длинная — 5 (есть ряд из двух длинных и трех коротких). сигналов Это означает, что выбрана функция 13).

Далее нажатием кнопки на ключе устанавливается нужная функция от 1 до 4, где 1 — кнопка безопасности, 2 — кнопка запуска автомобиля, 3 — открытие багажника и 4 — «перечеркнутый динамик».

Автомобили Tomahawk TW-9010 выполняют следующие функции:

  1. Время работы двигателя составляет 5,10,15 или 20 минут. По умолчанию установлено 10 минут, зимой лучше увеличить это время.
  2. Температура самонагревания. Обратите внимание, что этот показатель измеряется сигнализацией в кабине, а не двигателем. Варианты настройки — от минус 5 до минус 30 градусов, по умолчанию настроен на минус 10.
  3. Время запуска: 0,8 C, 1,2 с, 1,8 C или 3 с. По умолчанию стартер установлен на 0,8 с. При использовании тахометрического контроля Tomahawk автоматически Отключает стартер путем поиска запуск двигателя, поэтому установите время прокрутки на 3 секунды. При использовании других методов контроля с первой попытки запуска Двигатель стартера всегда включается на определенное время и при каждой последующей попытке запуска Это занимает до 0,2 с. В то же время запрещается устанавливать время прокрутки 3 секунды!
  4. Опции для управления двигателем. Есть три варианта: 1 (по умолчанию) — по напряжению в бортовой сети, 2 — с индикаторной лампочкой давления масла, 3 — по счетчику оборотов. сигналу । Старайтесь использовать третий способ как наиболее точный и безопасный для стартера. Для правильного определения запуска Согласно Тахосигналу, сигнализация должна обучать пассивному обороту. Для этого при включении зажигания нажмите кнопку переключения 9 раз, выключите зажигание и прослушайте следующее 9 сигналов сирены и запустить двигатели. Когда обороты двигателя вернутся в нормальное состояние, нажмите кнопку отмены один раз, чтобы отобразить звук сигнала । Если вместо Single. сигнала Сирена 4 издает сигнал, это означает, что выбранный источник тахосила неправильно обнаружен и не может быть использован.
  5. Время активации вспомогательного канала 2, к которому при необходимости подключается иммобилайзер. Поворотная опция — непрерывная запись в течение всего времени 0,8 C, 10c, 30C или Auto-Selace. Выбор зависит от работы иммобилайзера в конкретном автомобиле: Если машина, работавшая в течение некоторого времени, блокируется, измените значение функции с 0,8 C на более длительное по умолчанию, пока не достигнете нормальной функции.
  6. Управление кабелем питания IGN 2 и центральным замком. Если замок зажигания в вашем автомобиле имеет две независимые цепи, необходимо использовать серию IGN 2 и запрограммировать ее соответствующим образом. В варианте 1 активируется серия IGN 2, центральный замок не отключается в момент автоматического обеда (точнее, он сохраняет положение в момент автоматического запуска). В варианте 2 отключается цепь IGN 2, а также управление автозапуском. При использовании версии 3 IGN 2 на центральном замке сохраняется дополнительный запирающий импульс. В варианте 4 активируется только управление центральным замком.
  7. Задержка между зажиганием и стартерным двигателем при запуске автомобиля. Вариант 1 — двухсекундная задержка для бензиновых двигателей, вариант 2 — 10-секундная задержка для дизельных двигателей со свечами накаливания.

Меню автоматических нижних настроек ТОМАГАВК TW-9020 и TW-9030 отличаются.

  1. IGN 3 режима работы выхода (выключается при включении стартера / не выключается при включении стартера / включается на все время работы стартера).
  2. Управление двигателем и время включения стартера. В вариантах 1 — 3 сигнал тревоги устанавливается запуск Двигатель с лампами давления масла, стартер на 0,8, 1,2 или 2 с. В варианте 4 управление прокручивает таксонал, максимальное время прокрутки составляет 3,6 с. В TW-9010 управление напряжением через сеть больше не доступно.
  3. Тип контрольных точек и режим подготовки к автоматическому запуску. Вариант 1-Автоматическая коробка передач, нет необходимости в программной нейтрали. Опционально 2-ступенчатая коробка передач и автоматическая Программа-нейтраль, которая срабатывает каждый раз, когда вы накладываете ручной тормоз на заведенный двигатель. Варианты 3 и 4 представляют собой «безопасный алгоритм», когда после нажатия на ручной тормоз вы должны обязательно удерживать кнопку удаления, чтобы убрать звук сигнала А затем нажмите еще раз.
  4. Тип двигателя (1 — бензиновый, другой — дизельный).
  5. Работа турбокомпрессора (1 минута/3 минуты/6 минут отдыха).
  6. Время разминки (5/10/15/20 минут).
  7. Интервал периодического автозапуска (1 час/2 часа/4 часа/24 часа).
  8. Защита при автозапуске (активируется в опции 1).
  9. Режим управления габаритами во время автозапуска или мигания сигнала (мигает / постоянно включен / выключен / выключен).
  10. Импульс для закрытия дверей в конце автоматического запуска (входит в опции 2-4).

Во время периодической Автономии активируется кнопка обхода. Для включения автоматического уплотнения по температуре нажмите кнопку 5 раз при выключении зажигания, для включения ежедневного автозапуска — 4 раза, затем включите зажигание.

Теперь кнопка переопределения может включать или выключать выбранный режим автозапуска — после каждого нажатия Tomahawk сообщает статус 1 сигналом (Включен) или два (Закрыт). Выключите зажигание, чтобы сохранить настройки.

Если выбран ежедневный запуск Затем после этой машины автоматически Он будет запускаться и включаться в одно и то же время каждый день.

Чтобы настроить автоматический запуск на сигнализации Tomahawk 10.1, выполните следующие действия.

Принцип настройки сигнализации мало чем отличается от предыдущей серии: вход в меню настроек и другие действия для выбора нужной функции аналогичны TW-9010. Точно такие же функции от 1 до 5. Различия предшествуют:

  • Функция 7 позволяет настроить Tomahawk для работы на автомобилях с кнопкой старт-стоп (опции 3 и 4;
  • Разница между этими вариантами в том, как работают черный и желтый кабели: в варианте 3 импульс сбрасывается после нескольких неудачных попыток. запуска В варианте 4 после каждого. Функция этого кабеля устанавливается в соответствии с алгоритмом работы кнопки старт-стоп в конкретном автомобиле;
  • Функция 17 теперь управляет центральным замком, используя модифицированный алгоритм. При варианте 1 дополнительный контроль центрального управления полностью отключается, при варианте 2 импульс блокировки сохраняется только в конце автозапуска. В варианте 3, с другой стороны, блокирующий импульс подается только в начале автозапуска, а в варианте 4 — и в начале, и в конце.

Что-то более полезное для вас:

Проблемы с запуском Tomahawk

Поскольку алгоритм автозапуска сигнализаций Tomahawk TW-9010 этой марки практически не изменился (незначительные отличия связаны в основном с введением поддержки системы «старт-стоп»), информация об этой системе может быть применена больше новичками. Для автомобилей с механической коробкой передач, как и для других сигнализаций с автозапуском, требуется правильное выполнение процедуры «программной нейтрали». Кроме того, данная процедура строго предписана производителем и не подлежит адаптации пользователем.

Нейтральные программы включают в себя:

  1. Вытяните ручной тормоз при работающем двигателе.
  2. Нажмите кнопку автозапуска на брелоке — после этого на экране появится изображение двигателя (облако выхлопной трубы).
  3. Вытащите ключ из замка зажигания — если все работает правильно, двигатель не остановится.
  4. Выходите из машины. Если дверь закрыта, двигатель останавливается.

По сравнению с обычным алгоритмом, при котором резервирование света в автомобиле происходит сразу же при вытягивании ручного тормоза, этот алгоритм более сложный. Часто пользователи просто забывают о необходимости обязательного резервирования с помощью кнопки на брелоке или делают это наоборот, прежде чем дернуть ручной тормоз.

В этом плане автоматический Режим TW-9020 и TW-9030 более удобен: просто потяните ручной тормоз.

Если после правильного резервирования в шагах 1 и 2 двигатель не заглох и автоматический запуск не работает, проверьте следующее:

  • «Видите» сигнализацию, поднимающую ручной тормоз? Когда она нарисована на экране клавиатуры и отпущена, соответствующий индикатор загорается и гаснет, когда владелец нажимает кнопку состояния тревоги.
  • Видит ли «Томагавк» работающий двигатель? Вам необходимо знать, как подключена сигнализация. Контроль двигателя по напряжению (TW-9010) приведет к отказу, если генератор неисправен или произошло окисление мест соединения цепи. В этом случае более низкое напряжение, чем предусмотрено алгоритмом, посылается в качестве сигнала на центральный блок. двигателя. Обычно при контроле ламп давления масла проблем не возникает. Если сигнализация настроена на управление Takhosil, попробуйте снова выключить Tomahawk на холостом ходу, как описано ранее.
  • Последней проблемой, которая может помешать работе Software Neutral, является дефект в верхней части водительской двери. Не видя, как дверь открывается и закрывается, сигнализация не выполнит функцию «программной нейтрали».

Если «softwareneutral» завершается нормально, но попытки запуска не заканчивается успехом, рассмотрите следующие моменты. Во-первых, необходимо прокрутить двигатель стартера, если работа задана контрольным напряжением или лампой давления масла.

Зимой, когда время прокрутки установлено на минимум (0,8 с), двигатель не успевает схватиться, но густое масло уже успевает погасить лампы давления.

В следующей попытке запуска Томагавак «видит» работу двигателя перед включением стартера и дальнейшими попытками запуска не предпримет.

Поэтому лучшим вариантом настройки для Tomahawk является управление тахосином, а время стартового разворота установлено на максимум.

Для автомобилей с иммобилайзером проверьте исправность работающего иммобилайзера. Для этого достаточно смоделировать выход после выключения зажигания, открытия и закрытия двери, а затем попытаться выполнить автозапуск, положив ключ на замок зажигания. Если иммобилайзер не «видит» взломщика, он будет «видеть» полный ключ в замке в этот момент. » и запуск Будет без проблем.

В носителе обратите внимание на размещение чипа относительно внутренней антенны (обеспечьте максимальное перекрытие с антенной чипа, она должна быть ориентирована перпендикулярно изгибу), попробуйте изменить положение отклика транспондера. Замок зажигания. Стоит найти в интернете карту установки для вашего автомобиля — возможно, для корректной работы носителя следует включить в разбивку штатную проводку, а не потолочную антенну.

Если двигатель запускается и сразу глохнет, попробуйте увеличить время работы в настройках сигнала. На разных машинах иммобилайзер работает по-разному, опрашивая чип как после включения зажигания, так и периодически во время работы двигателя. В этом случае, если взломщик настроен на короткую запись, иммобилайзер перестанет «видеть» чип при повторном сканировании и выбросит двигатель.

Чтобы активировать сигнализацию вскрытия «Томагавка» по температуре и времени

Дистанционный запуск Автозапуск — это функция, которая обеспечивает большее удобство для владельца автомобиля при его использовании. Теперь вам не нужно беспокоиться о том, чтобы постоянно прогревать автомобиль или сидеть в холодном салоне в любое время суток зимой.

Этого достаточно, чтобы перевести автомобиль в режим автозапуска, и вы можете забыть о многих проблемах. Для этого можно использовать сигнализации Tomahawk, например, модели G-9000 или другие, которые хорошо зарекомендовали себя у многих автовладельцев.

Функция автозапуска

С автозапуском Tomahawk вы можете включать прогрев автомобиля дистанционно с помощью кнопки брелока или таймера. Для этого выполните соответствующие настройки. В то же время сигнализация контролирует напряжение электрической системы автомобиля с помощью специальных программных устройств собственной разработки.

Чтобы активировать функцию запуска автомобиля, необходимо знать, какие кнопки нажимать. Они могут отличаться в зависимости от модели кнопки и функции, но в большинстве случаев они похожи. Например, в диалоге Tomahawk Q9 или модели TZ-9031 необходимо нажать кнопку, обозначающую клавишу. Затем фары и сирена должны включиться три раза, а функция должна выключиться три раза, используя мощность функции. Затем на дисплее должны появиться несколько символов:

  • «Святой» — была предпринята попытка запуска мотора;
  • «SP» — не удалось запустить двигатель;
  • «Авто» — двигатель работает, брелок издает соответствующую мелодию.

В этом случае двигатель работает в соответствии с заданным периодом времени. Вы можете самостоятельно запрограммировать время работы двигателя, для этого необходимо изучить таблицу, прилагаемую к сигнализации, с соответствующей информацией. Затем двигатель автоматически Закрыто до следующего раза запуска .

Кроме того, можно увеличить время прогрева двигателя — для этого необходимо одновременно нажать кнопки «замок» и «ключ». Каждое такое нажатие добавляет ровно 5 минут, максимальное продление времени составляет 20 минут. На дисплее TZ-9011 или SL-950 отображается время, необходимое для остановки двигателя.

Запуск двигателя модели 9.3, а также модели 9.5 и других моделей может быть осуществлен только при соблюдении следующих требований:

  • Рычаг переключения передач не находится в нейтральном положении;
  • Капот автомобиля открыт;
  • Зажигание уже включено;
  • Автомобиль не стоит на ручном тормозе.

В этих случаях, например, при попытке автоматического запуска модели будильника, TZ-9030 или 9.9 издает четыре звуковых сигнала. сигнала . Кроме того, в некоторых моделях можно установить время старта.

Дистанционная остановка двигателя

Вы также можете вытащить машину из брелка. Если в этом есть какая-то необходимость. Для моделей TZ-9031 или Z5 эта функция работает только при первом удаленном запуске машины. Чтобы остановить двигатель, нажмите на кнопку «Ключ». В этом случае машина должна обслуживать два светильника сигнала Фары и сирены издают два звука сигнала . Брелок издает соответствующую мелодию, а на дисплее появляется символ с изображением трех квадратов.

Температурный триггер

Многие модели сигнализаций от представленного производителя имеют дополнительный датчик температуры двигателя, установленный под капотом. Это позволяет активировать автозапуск по температуре. Если это не так или по какой-то причине не работает, функция срабатывает от датчика в салоне.

Чтобы активировать функцию, нажмите и удерживайте кнопки «Открыть багажник» и «Ключ». Фары работают один раз, а сирена издает звуковой сигнал сигнал । На ранее запрограммированном дисплее появится символ в виде снежинки и температура нагрева, после чего мелодия пропадет.

Следующий запуск Двигатель применяется автоматически В ранее установленное время.

Чтобы отключить автоматический запуск, необходимо снова нажать кнопки» Открыть загрузку» и «Кнопка». В этом случае фары должны включаться и выключаться дважды.

На дисплее исчезнет символ «снежинка», и мелодия будет проиграна.

Функция не может быть активирована более шести раз каждые два часа. Вы можете установить температурный режим от 5 до 30 градусов.

Бегайте каждый день

Чтобы завести автомобиль, нет необходимости устанавливать функцию автоматического запуска Ежедневно. Для этого в некоторых моделях можно использовать функцию запуска моторов для каждого дня, одновременно нажмите и удерживайте кнопки «Выключение звука» и «. Вы должны один раз включить и выключить фары, на брелке появляется символ в виде часов, а мелодия пропадает. Затем система самостоятельно запускает двигатель, начиная следующий день в запланированное время автоматического запуска.

Z3 или 10.1 и другие нажимают те же клавиши. Фары должны дважды вспыхнуть, символ часов исчезнет, и заиграет мелодия. Активный запуск Через 1, 2, 4 и 12 часов можно нажать вышеуказанную кнопку, а также нажать соответствующую кнопку на брелоке в течение пяти секунд:

  • «замок» — запуск мотора каждый час;
  • «Ключ» — интервал между активациями составляет 2 часа;
  • «Открытая загрузка» — двигатель запускается каждые четыре часа;
  • «Звук выключен» — двигатель запускается через двенадцать часов.

Эти функции работают на разных моделях сигнализаций, например, X3 или 9.7 и других. Однако прежде чем использовать такие настройки, внимательно прочитайте инструкцию, прилагаемую к сигнализации. Это связано с тем, что комбинации клавиш могут отличаться от указанных. Это также касается случаев, когда необходимо спустить двигатель с брелка.

Некоторые ошибки

В некоторых случаях автозапуск не работает. Это может произойти по разным причинам, но есть несколько основных ошибок, которые приводят к таким проблемам.

Например, при установке модели X5 брелок был размещен неправильно, поэтому вы не можете установить тот или иной режим и активировать функцию автопродажи. Конфигурация системы важна для того, чтобы избежать подобных проблем.

Если машина не запускается автоматически, следует обратиться к специалисту. При подключении системы могли возникнуть ошибки. Это также относится к случаям, когда автомобиль заводится и останавливается.

Когда вы устанавливаете в свой автомобиль такую серьезную и сложную систему, вы никогда не должны ожидать этого. Что вы можете справиться с этим самостоятельно без соответствующих знаний. В этой работе важны профессионализм и знание подразделения в целом. В противном случае вы не получите желаемого результата и даже можете повредить автомобиль, что приведет к выходу из строя элементов автомобиля и дорогостоящему ремонту.

Вы устали платить штрафы? Выход есть! Забудьте о штрафах от камер! Абсолютно легальная новинка — Глушилка камер ГИБДД скрывает ваши номера от камер, расположенных во всех городах. Подробнее читайте по ссылке.

  • Абсолютно законно (статья 12.2);
  • Фото скинов из формации;
  • Подходит для всех автомобилей;
  • Прикуриватель работает через штекеры;
  • Он не создает помех для радиоприемников и мобильных телефонов.

Сигнализации Tomahawk 9010, 9020 и 9030: руководство по установке и использованию

Решение о покупке автомобиля рассыпается в прах сразу после приобретения машины, потому что в наше время каждое транспортное средство нуждается в сохранении. Вы можете выбрать надежную сигнализацию из ассортимента Tomahawks. Предмет — разобранные сигнализации Tomahawk 9010, 9020 и 9030 с руководством по эксплуатации и установке.

Системы безопасности Tomahawk предлагаются в широком ассортименте по доступной цене. Все модели оснащены автозапуском, обратной связью. Каждая сигнализация имеет ряд стандартных функций, но функциональность может отличаться в зависимости от модели.

Установить машину «Томагавк» в качестве сигнала

Томагавк 9010

Модель TW-9010 обладает хорошими техническими характеристиками и функциональностью, но ее стоимость довольно низкая. Дистанционное управление функциями автомобиля осуществляется с помощью брелока.

Руководство

В комплект поставки охранной системы Tomahawk TW-9010 входят рекомендации пользователя с описанием основных функций, а также инструкции по монтажу и самостоятельной установке устройств с автоматической сигнализацией.

Основные функции системы

Эта система автоматической сигнализации TW-9010 является бюджетным вариантом, но имеет несколько основных функций, обеспечивающих надежную защиту:

  • Противоугонные функции Anti-Gabor и Anti-Scanner;
  • обратной связи через программируемый брелок с ЖК-экраном;
  • Двигатель, двери, замок багажника;
  • автоматическую , Тихий, Аварийная регулировка и снятие;
  • Встроенный мобильный;
  • Программируемое управление центральным замком;
  • Различные режимы безопасности;
  • Автомобили.

Основные характеристики перечислены, но модель TW-9010 оснащена несколькими дополнительными функциями, облегчающими работу водителя автомобиля.

Tomahawk TW-9010 Подержанные автомобили Китай

Томагавк 9020

Сигнализация TZ 9020 относится к среднему классу, отличается высоким качеством и надежностью. Модель позволяет использовать различные режимы охраны с разными режимами оповещения и реагирования на кражу. Он также выполняет функцию блокировки реле двигателя. Если преступник вошел в машину и взял ее с собой, система реагирует немедленно и отправляет сообщение на брелок. Владелец может выключить двигатель.

Управление

В комплект сигнализации входит руководство, содержащее инструкции по установке, настройке и эксплуатации. Даже водители без опыта могут разобраться в схемах и своими руками установить, запрограммировать или перепрограммировать сигнализацию.

Томагавк 9030

TZ 9030 является последней разработкой и поэтому сильно отличается от модели 9010. Он может быть установлен на любой автомобиль с любой трансмиссией.

Инструкция по эксплуатации

Как и все комплектные модели этого бренда, TZ 9030 также имеет инструкцию по эксплуатации. В нем содержится основная информация об этой модели охранной системы: основные функции, подробная инструкция по установке, схемы подключения и основные настройки (автор видео E96ru).

Руководство по установке

Охранные системы Tomahawk TW 9010, TZ 9020, TZ 9030 имеют стандартную схему подключения.

Схема подключения автомобильной сигнализации

Сначала необходимо выбрать место, где будут установлены основные элементы сигнализации.

Следуйте приведенным ниже правилам:

  • Выбирайте незаметные места;
  • Рядом не должно быть источников тепла или влаги;
  • Ограничьте влияние штатной электроники, чтобы избежать помех в дальнейшей работе сигнализации.

Подключение системы сигнализации начинается с установки основных элементов охранной системы:

  1. Перед установкой выключите устройство.
  2. Центральный блок управления устанавливается в недоступном месте в кабине. Обычно он располагается за приборной панелью.
  3. Антенну следует устанавливать как можно выше, чтобы она не соприкасалась с металлическими предметами и электрическими кабелями.
  4. Сирена устанавливается в недоступном месте в моторном отсеке и изолируется от источников влаги и тепла. Рог должен быть направлен вниз.
  5. На багажнике и капоте установлены концевые выключатели. Они должны быть защищены от влаги.
  6. Для получения достоверной информации о температуре двигателя лучше установить датчик температуры рядом с двигателем.
  7. Все сильноточные линии должны быть защищены предохранителями. Соединительные контакты припаяны. Сверху нужно установить специальную термоусадку.
  8. Далее необходимо установить светодиодные лампы. Это даст вам понять, что автомобиль безопасен.
  9. Датчик удара находится в автомобиле, идеальное место — середина, он крепится к металлу винтом или двусторонним скотчем.

Подключение цветных проводов к разъемам центрального управления устройства, датчиков и других элементов системы производится в соответствии с рисунком в инструкции. На последнем этапе необходимо настроить чувствительность датчика удара. Вы должны хотя бы начать повышать чувствительность. Затем вам необходимо установить запуск Двигатель удаленно, ежедневная работа запуска Запрограммируйте двигатель, брелок. Вы можете использовать кнопку обхода для настройки некоторых функций без использования брелока.

После того как вы установили и настроили сигнализацию Tomahawk своими руками, необходимо проверить ее работоспособность. Для этого нажмите красную кнопку тревоги и проверьте, реагирует ли система. Если слышен звук сигнал тревогу, установка прошла успешно.

Источник: https://www.cssapemaster.ru/signalka-tomagavk-i-avtomaticheskij-zapusk

Top
