Подключение и настройка DSL-модема 2500U

DSL-модем 2500U позволяет подключить С компьютера абонента в Интернет по телефонным кабельным линиям. Она находит свое применение там, где все еще трудно осуществить современные высокоскоростные коммуникации.

На основе этого маршрутизатора 2500U Организовать полноценную локальную сеть невозможно, так как DSL не имеет радиомодуля. Но теория настройки Подключение устройства к компании-провайдеру также используется в более «продвинутых» маршрутизаторах.

Обзор модели 2500U

Сетевое устройство D-Link не поддерживает многие функции, без которых новые модели не являются конкурентами на рынке.

Среди наиболее важных из них — параметры, связанные с временем простоя:

  1. Встроенный модуль WiFi для создания на его основе локальной беспроводной сети;
  2. USB-разъемов для подключения Внешние накопители для беспроводного Интернета, мобильные модемы 3G / 4G;
  3. Высокоскоростной порт FTTx для подключения к кабелям волоконно-оптических линий.

Внешний вид DSL- 2500U

Материал для доставкиСодержание поставки

Объем поставки продукта, приобретенного через дистрибьюторскую сеть, включает:

  • ADSL-модем;
  • Сплиттер — Устройство, которое позволяет вам при подключении Разделение сигнала входной телефонной линии на низкочастотный (аналоговый) и высокочастотный (цифровой) сигналы для использования в модеме;
  • Два кабеля с разъемами RJ-12, один из которых соединяет сплиттер и телефон, а другой — выход сплиттера и вход DSL-модема;
  • Коммутационный кабель с разъемом RJ-45 для подключения Выход маршрутизатора на вход сетевой карты компьютера или ноутбука;
  • Адаптер переменного тока для модема;
  • Инструкция по эксплуатации на бумаге и CD.

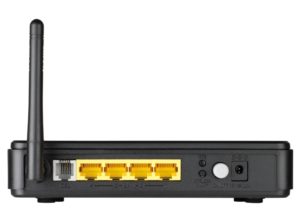

Задняя панель
Задняя панель

За маршрутизатором 2500U Находятся следующие предметы:

  1. Разъем DSL для подключения изделия к выходу «модем» сплиттера;
  2. Подключение к локальной сети через него подключаются сетевые устройства;
  3. Разъем 5V=1A для питания;
  4. Переключатель включения/выключения (имеется не во всех сериях);
  5. Кнопка сброса для возврата текущих настроек к заводским настройкам по умолчанию.
Передняя панель

Передняя часть

Передняя панель DSL информирует пользователя о состоянии линий связи подключенных устройств и отдельных компонентов модема. 2500U . Индикаторы на передней панели следующие:

  • Питание указывает, включен или выключен DSL-модем.
  • Статус информирует о работе маршрутизатора 2500U Или возникают ошибки.
  • Показывает состояние синхронизации маршрутизатора при работе с провайдером DSL.
  • Интернет определяет наличие подключения к Всемирной паутине или наличие существенных ошибок в линии (красный мигающий цвет).
  • Информирует о состоянии линии связи LAN. при подключении устройств к порту.

Подключение 2500U И подготовиться к работе

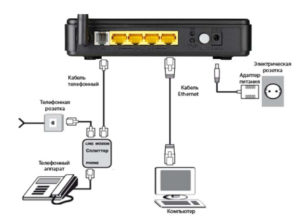

Схема подключения

К порту DSL-маршрутизатора подключается телефонный кабель, идущий от порта модема сплиттера или непосредственно от телефонной линии ADSL, заведенной в квартиру или дом. Название «асимметричный ADSL» иногда можно услышать, но оно не совсем корректно. Асимметрия уже заложена в аббревиатуре ADSL в первой латинской букве (asymmetric). Подключение модема к локальной сети 2500U Подключается с помощью коммутационного кабеля к порту сетевой карты ПК или ноутбука, обычно встроенной в материнскую плату.

Адаптер переменного тока подключается Последнее. Последний настройка Интернет-соединение устанавливается, когда оба устройства активны. Разветвитель не имеет отдельного источника питания. Для работы маршрутизатора 2500U Необходимо получить IP-адрес, а также адрес DNS-сервера в автоматическом режиме по интернет-протоколу tcp/IPv4.

Персонализация

Адаптация

Чтобы установить модель модема D-Link 2500U Для каждого провайдера необходимо открыть его интерфейс. Это делается с помощью ПК или ноутбука, подключенных К порту LAN. В адресной строке веб-браузера, используемого на компьютере, необходимо ввести значение 192.168.1.1. Это указано в прилагаемой инструкции по эксплуатации. Затем нажмите на клавиатуру ввода. В открывшемся окне необходимо заполнить поля «Имя пользователя» и «Пароль».

По умолчанию для большинства маршрутизаторов этими значениями являются логин и пароль admin / admin. После этого необходимо нажать кнопку «ввод». Кроме того — Прошивка (программное обеспечение) — это отдельный вид перехода на главную страницу пользовательского интерфейса для разных версий прошивки.

Автоматическая настройка

Роутер DSL- 2500U Для автоматической установки необходимо нажать на вкладку «Подключить Интернет» (Быстрая установка, Мастер) на главной странице пользовательского интерфейса. DSL-модем устанавливает «главный настройки «। Ему нужны данные, которые пользователь получает от провайдера. Адаптация 2500U Фактически он является полуавтоматическим, так как данные из договора должны вводиться вручную на различных этапах его выполнения. Чтобы перейти к следующему шагу, нажмите шаблон «Next».

Автоматическая настройка

Версий модема 2500U Представлено множество вещей. Отсюда вы можете увидеть разнообразие интерфейсов WAN. На первом этапе необходимо выбрать тип подключения: PPPOE, PPPOA, IPOA, IPOE, «статический IP», «динамический IP», мост.

С последовательной непрерывностью настройки DSL должен быть дополнительно введен параметрами VPI, VCI, в зависимости от региона оператора, предоставляющего услугу.VPI, VCIДля соединений типа PPPoE, pppoa требуется имя пользователя и пароль, предоставленные провайдером. Они остаются неизменными. Вы вводите только при настройке 2500U И в последующей записи устройства остаются.Логин и пароль PPP

Статический IP требует введения интернет-адресов (платных), которые устанавливаются провайдером и защищаются оператором на всей территории без изменений. Динамический IP не требует никаких действий от пользователя при настройке Подключение к Интернету.

Ручное подключение с использованием некоторых провайдеров в качестве примера

При ручной настройке Можно настроить модем 2500U Для пользователя и устанавливаются все необходимые параметры, кроме тех, которые абсолютно необходимы для типа подключения каждого интернет-оператора. На странице администрирования DSL MODEM необходимо перейти на вкладку «Расширенная настройка».

«Дом ру»

Тип PPPO

После ввода расширенного настройки роутера 2500U Нажмите на вкладку Сеть в верхней строке и откройте меню. Затем выберите область WAN и нажмите кнопку «Добавить». Оператор использует PPPOE-соединение с Интернетом. Его необходимо выбрать из предложенного списка.

Главная страница Ru

В полях «Имя пользователя», «Пароль» и «Подтверждение пароля» необходимо ввести данные, полученные от провайдера, и данные, указанные в договоре. Важно сохранить это.

VPI и VCI House Ru

Узнайте значения показателей CPI и VCI, позвонив поставщику услуг. Они должны быть определены в смежных областях.

Под маршрутизатором

Этот оператор дополнительно использует привязку к MAC-адресам используемых устройств. Этот адрес является идентификатором физического устройства, присвоенным ему на производстве. Перед началом настройки 2500U Это должно быть доведено до сведения поставщика услуг. Информацию об адресе можно получить с помощью DSL-модема, который находится в нижней части корпуса. Он представляет собой последовательность из 12 цифр и латинских букв и обозначает MAC ID.

Информация об инструментах

Если на этикетке нет адреса, информация отображается в расширенном меню. Для этого нажмите «Пуск» в верхнем ряду вкладок. При версии прошивки маршрутизатора 1.0.50 указывается физический адрес от LAN-Mac.

После заполнения необходимых полей нажмите на кнопку «Сохранить». Индикатор Internet на передней панели устройства должен загореться в среднем через 20-30 секунд после сохранения конфигурации.

«Ростелеком»

VPI, VCI Ростелеком

На вкладке WAN выберите раздел Home («Главная») и нажмите Add («Добавить»). На странице создания подключения введите данные VPI и VCI из договора с региональным провайдером «Ростелеком» и выберите UBR без PCR из списка в колонке категории услуг. Чтобы продолжить, необходимо нажать кнопку Далее.

Тип PPPO

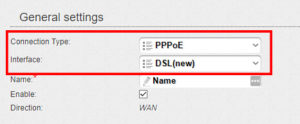

На следующей странице настройки Поставьте метку на PPP в точке Ethernet и нажмите Next.

Ростелеком

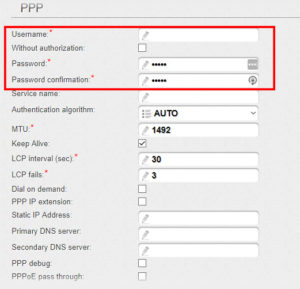

После этого в полях PPP Username и PPP Password необходимо указать имя пользователя и пароль из договора. А также обратите внимание — обратите внимание на живой объект. Последнее действие сохраняет соединение живым на случай, если соединение случайно исчезнет, а затем будет восстановлено. Затем нажмите Далее, чтобы перейти на новую страницу.

Ростелеком

Вот предметы: Включить NAT, Включить брандмауэр, Включить службу WAN. Напишите «Ростелеком» в конечной точке услуги.

После нажатия кнопки Далее происходит переход на страницу с последней информацией. После проверки соответствия с ранее введенными значениями нажмите Finish. Теперь можно управлять сигнализацией о подключении Согласно интернет-дисплею на передней панели DSL-модема. Более подробную информацию мы раскрыли настройки в статье dsl 2500u настройка Ростелеком.

«Как ворона летает»

Этот оператор включает в себя использование с пользователем устройств, поддерживающих подключение L2TP WAN. В рассматриваемом модеме 2500U Технические характеристики указывают на следующие типы соединений:

  • PPPOA।
  • Pppoe।
  • IPOA।
  • Ипоэ।
  • Мост.

Комбинация оператора beeline для DSL-маршрутизаторов не предназначена. Он поддерживается производителем D-Link в более поздних серийных моделях, например DIR-300.

Netbynet

Тип PPPO

На главной странице пользовательского интерфейса, в его меню, осуществляется переход. к настройкам Подключения создаются путем выбора вкладки WAN, а также в разделе — Home. Соединение создается нажатием кнопки ADD. На новой странице можно выбрать тип подключения к договору. Модем считается 2500U Тип PPPoE доступен при получении сетевого адреса в автоматическом режиме, а PPPOE со статическим адресом, полученным от поставщика соединения.

Нейбинет

В обоих вариантах соглашение с клиентом включает пользователя и пароль. Они должны быть установлены в соответствующих полях. Введенный пароль должен быть подтвержден в соответствующем поле.

После этого необходимо отметить пункт «клон адреса». В то же время провайдер видит MAC-адрес компьютера, с которым работает DSL-модем. Поле всегда («always») устанавливается в поле выбора. В котором подключение он будет стабилен при возможных сбоях в работе линии. Запись заканчивается, когда нажимается следующий шаблон.

Включить брандмауэр, Включить Nat NetByNet

Новая страница должна содержать элементы: Включить брандмауэр, Включить Нейт.

Статический IP

Для PPPoE-подключений к локальным (статическим) IP-адресам необходимо также отметить пункт static IP.

В то же время после нажатия кнопки Next открывается страница, на которой необходимо заполнить поля из договора: Провайдер, маска подсети, используемый адресный шлюз, предпочтительные и альтернативные адреса DNS-серверов.

Введенная информация сохраняется после нажатия кнопки Сохранить настройки. На следующей странице необходимо проверить данные отраженного на ней соединения. Если значения верны, нажмите шаблон готовности. Через некоторое время — не более 20-30 секунд — на передней панели маршрутизатора появится изображение Интернета. 2500U Он должен быть перехвачен, подтверждая наличие соединения с провайдером.

Режим работы моста

У перечисленных провайдеров DSL-модем работает только в составе маршрутизатора и прозрачного моста. Режимы ретранслятора (повторителя), ретранслятора, адаптера или точки доступа недоступны для этой цели.

Мост

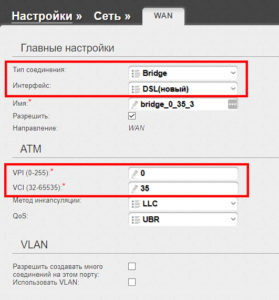

Если отображается и сохраняется настройках Вы должны использовать модем 2500U В режиме Bridge это не вызывает никаких проблем. Для этого перейдите на вкладку «Настроить вручную», щелкнув по ней курсором. На странице перейдите в раздел WAN, а внутри — подраздел Home. В созданном соединении установите тип: мост PPPoE, кроме остальных. настройки без изменений.

Кроме того, добавлены «тип инкапсуляции» и категория обслуживания. Первый параметр установлен на Bridged IP on ATM LLC Snap, а второй — UBR.

На последнем этапе нажмите на готовый шаблон. После такого изменения DSL-маршрутизатор служит только для передачи информации от телефонной линии к компьютеру и наоборот.

В режиме моста маршрутизатор 2500U Обычно работает только с компьютером. Но предполагаемая модель DSL изначально имеет только LAN-подключение. Встроенный брандмауэр больше не работает. Компьютер защищает от сетевых атак. Перевод сетевых адресов (NAT) больше не работает, и принтер больше не работает.

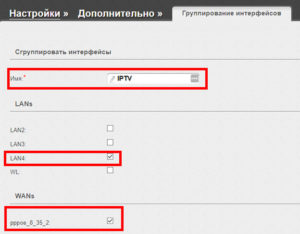

Необходимо выделить отдельный порт LAN для приставки, необходимой для работы интерактивного телевидения. IPTV получает информационный поток непосредственно от провайдера. В других моделях маршрутизаторов выделенный порт программно переключается в режим прозрачного моста и больше не может использоваться для других целей. Модем 2500U Имеется только один порт LAN, и потребитель должен принять решение о приоритете подключении . Вопрос в том, чтобы изменить настройку.

IPTV

Для работы IPTV необходимо мостовое соединение. Необходимо установить значения параметров VPI и VCI из договора в зоне WAN.

В разделе настроек «Разное» отметить пункт «Включить IGMP». После этого порт «отдан» для IPTV. alt=»Включить IGMP» width=»300″ height=»51″/>

Родительский контроль

Эта настройка В дополнение к основным функциям 2500U . На странице администрирования нажать на вкладку «Настроить вручную». В верхнем меню открывшихся вкладок выбрать «Контроль», кликнуть по нему. alt=»Контроль» width=»300″ height=»64″/>

После нажатия на кнопку «Добавить» можно создать новое правило. Локальная сеть рассматриваемого DSL-модема состоит только из одного компьютера, поэтому создается только одно правило.

Настройка управления

Он отображает MAC-адрес PCS, определяет любое имя и отмечает запись «Включено». Затем создается расписание, которое содержит дни недели, часы, минуты начала и окончания рабочего варианта.

В разделе «URL-фильтр» можно запретить/разрешить работу указанных пользователем сайтов. Выбирается порт 80. Настройки завершаются нажатием на «Сохранить». alt=»Уральский фильтр» width=»300″ height=»88″/>

Динамический DNS

Настройка в DSL этого параметра относится к расширенной версии настроек маршрутизации. Доступ производится при нажатии на вкладку «Дополнительно». Динамический DNS (DDNS) вступает в работу в режиме динамического IP, позволяя при каждой смене адреса — в цифровой форме — оставлять постоянное доменное имя. alt=»DDNS» width=»300″ height=»85″/>

Настройки безопасности модема (антивирус, брандмауэр) 2500U

Доступ к настройкам безопасности в DSL-модеме обеспечивается из главного меню при выборе вкладки «Межсетевой экран» (фаервол). Здесь создаются правила IP-фильтрации опасных и рабочих адресов. Для создания нового правила необходимо нажать на трафарет «Добавить». Здесь же создаются виртуальные серверы и зоны DMZ (virtual server dmz). Они способны перенаправлять весь интернет-трафик на определенный IP-адрес в локальной сети. alt=»Брандмауэр» width=»300″ height=»72″/>

Возможные неисправности и способы их устранения

Все проблемы, возникающие во время работы DSL-маршрутизатора модели 2500U Делятся на следующие группы:

  • Программное обеспечение для потребительских устройств;
  • Аппаратная часть системы;
  • Ошибка поставщика услуг.

В первом случае необходимо различать ситуации, которые возникают на начальном этапе. настройки И ошибки, возникающие во время работы DSL-модема. На ранних стадиях настройку 2500U Необходимо строго соблюдать все требования инструкции, порядок выполнения операций и сохранения данных, введенных на каждом этапе. После окончания процедуры настройки DSL должен проверить полученный итог.

IBPS

Причины ошибок в рабочем процессе 2500U — Часто это внешние факторы: внезапные скачки напряжения в сети или гроза. Большую помощь в этих случаях оказывает использование источников бесперебойного питания (ИБП) с автономной батареей (АКБ). Если продолжение работы невозможно, необходимо сбросить настройки DSL с помощью маршрутизатора 2500U его настройки К заводским настройкам. А также работа по восстановлению ранее введенных данных. Прошивка Прошивка для последней версии программного обеспечения очень полезна.

Мощность

Дисплей DSL-модема на передней панели помогает в поиске неисправностей аппаратного обеспечения («Аппаратное обеспечение») Исключением является случай, когда светодиод питания выключен В этом случае полезно заменить блок питания Необходимо проверить функционирование кабелей и измерить напряжение мультиметром Полезно проверить надежность всех кабельных разъемов подключения А при проверке состояния линий связи системного оборудования, если отсутствует интернет-информация, иногда «виноват» ПК. Если есть возможность проверить, то эту версию можно временно изменить

После проведения проверочных мероприятий потребитель услуг должен позвонить в службу технической поддержки оператора и сообщить о возникшей проблеме. Для нормальной работы оборудования провайдера потребуется помощь гарантийных или ремонтных мастерских

Обновление микропрограммы DSL-маршрутизатора

Под маршрутизатором

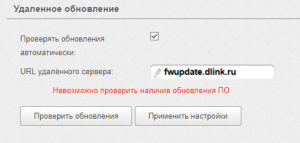

Обновление маршрутизатора 2500U , то есть версию своего программного обеспечения, если перед запуском прошивки DSL накапливается ряд проблем. Вы должны внимательно изучить наклейку на корпусе изделия, определить версию (H / B) его аппаратного обеспечения или тип модификации и версию программного обеспечения (S / W) на момент выпуска Версии S / W или типы линий являются: Договор a, Договор B и Изменения — a, C, D.

Прошивка

Расположение www. dlink. ru Вы должны загрузить последний файл с расширением bin из папки прошивки и сохранить его на своем компьютере

На главной странице пользовательского интерфейса переключитесь на вкладку Система. На новой странице нажмите кнопку «Обзор» После того, как вы найдете загруженный файл, нажмите кнопку «Обновить», чтобы установить новое программное обеспечение маршрутизатора. 2500U . По окончании процесса обновления компьютер автоматически перезагрузится и вернется в заводское состояние настройкам . Беги снова настройку роутера DSL по технологии, изложенной выше. alt=»Обновление программного обеспечения» width=»300″ height=»57″/>

Сброс настроек маршрутизатора 2500U на заводские

Сброс

④ Модем имеет аппаратный и программный сброс для аппаратного возврата настроек маршрутизатора. 2500U Для восстановления заводских значений предусмотрена кнопка сброса, которая убирается в тонкий разъем Тонкий стержень нужно нажать и удерживать в течение 10-15 секунд После этого необходимо подождать одну минуту для восстановления заводских настроек

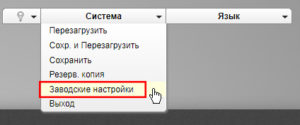

Для мягкого сброса в 2500U После входа на страницу администрирования необходимо перейти на вкладку «Настроить вручную». На новой странице наведите указатель мыши на ярлык «Система» в правом верхнем углу, щелкните по нему и выберите » Фабрика настройки ». Кликнув по пункту, запустить процесс восстановления исходных значений с последующей автоматической перезагрузкой DSL-роутера. alt=»Заводские настройки » width=»300″ height=»71″/>

Заключение

Обзор DSL-маршрутизаторов D-Link 2500U Показывает, что модель используется там, где есть только телефонные линии ADSL, по которым Интернет может передаваться с удовлетворительной скоростью DSL — бюджетный инструмент начального уровня На этой основе невозможно организовать локальную сеть здесь по принципу «модем — компьютер». История модема 2500U Более 10 лет DSL действительно «заслуживает выхода на пенсию».

Профессионал

К положительным характеристикам DSL относятся:

  • у 2500U Относительно простой процесс настройки С возможностью быстрого возврата к исходным значениям в случае ошибки;
  • Возможность использования DSL в телефонных линиях с высоким уровнем помех;
  • Наличие большой базы комплектующих для ремонта устройства.

Недостатки

Отрицательные черты 2500U В настоящее время рассматриваются:

  • Отсутствие модуля беспроводной связи, порта USB;
  • Наличие только одного сетевого порта;
  • Устаревшая элементная база, приводящая к частым сбоям в работе;
  • Низкая скорость обмена данными в сети.

Отзывы гостей

Мнения пользователей о 2500U Чаще положительные, они написаны людьми, для которых единственным способом заглянуть в Интернет был модем:

Модем DSL- 2500U . Настройка.

Модем DSL- 2500U Сегодня производство Dlink является наиболее распространенной моделью. И хотя статья &#171 опубликована раньше; Установка ADSL модема в режиме маршрутизации » мне кажется, что эта статья кажется. о настройке Модем, не буду преувеличивать. Кроме того, как выяснилось, многие пользователи не могут самостоятельно настроить DSL-модем 2500U । Рассмотрите наиболее удобный режим работы. настройки модема DSL- 2500U । Это режим маршрутизатора (роутера). Фракция от настройки В режиме Bridge (Мост) вы можете зарегистрироваться в этом режиме. все настройки В модеме. Поэтому Windows не нужно создавать и настраивать соединения и подключение Интернет на компьютере сводится к подключению сетевого кабеля от модема к порту RJ45 сетевой карты. Сделано доступно на подключаемом компьютере сетевые настройки Являются автоматическими. Для настройки Требуется модем в режиме маршрутизатора подключить Модем Подключите модем к сетевой карте компьютера через разъем телефонной линии и включите модем через стандартный сетевой адаптер. Разветвитель представляет собой небольшую коробку с тремя гнездами. Если он сделан вами подключать модем для телефонной линии, обратите внимание, что разветвитель должен быть подключаться Для чистой телефонной линии, без параллельных телефонов. Все телефонные аппараты должны быть подключены Через специальное гнездо разветвителя. При необходимости подключить В телефоне и в прямом, но только через специальный микрофильтр той же перегородки.

Модем DSL- 2500U . Вход в модем.

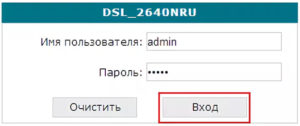

Когда всё подключено Правильно, на модеме должны гореть четыре индикатора Power, LAN, Status и DSL. В этом случае компьютер должен быть включен. Если все в порядке, открываем браузер, например Internet Explorer, вводим адресную строку 192.168.1.1 и нажимаем на «Enter» или стрелку справа. Откроется окно авторизации, где мы вводим в поле то же слово admin и пароль.

Настройка модема DSL- 2500U

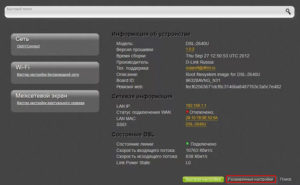

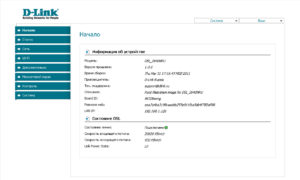

Откроется главная страница модема, и если модем новый, то напротив надписи «DSL-Auto Connect» появится флажок, который необходимо убрать. После этого значения VPI и VCI, которые должен предоставить вам провайдер, должны быть добавлены к отображаемым опциям. Обычно настройки прилагаются к договору подключения Интернет. В Выборге vpi = 0, vci = 35. Больше ничего не меняем, нажимаем «Далее». На следующей странице выберите «PPP over Ethernet (PPPoE)» и нажмите «Далее».

Настройка модема DSL- 2500U

Настройка модема DSL- 2500U

На открывшейся странице вводим данные, предоставленные провайдером, остальное. настройки Мы не трогаем (СЗТ, пароль PPP — СЗТ и все) для (вайборг PPP имя пользователя и нажмите «Далее». На следующей странице сразу же нажимаем кнопку «Далее». На странице «Wan Setup Summary» проверяем. настройки И если все нажато правильно «Save», что означает сохранить. Если возникли ошибки, вы можете воспользоваться кнопкой Назад — для возврата. После нажатия кнопки «Сохранить» модем можно перезагрузить в течение примерно двух минут. После перезапуска все пять дисплеев должны погаснуть и появится Интернет. Иногда происходят сбои, и соединение прерывается. В некоторых случаях временное отключение модема за ключом с выдержкой от 20 до 30 секунд помогает соединению, позволяя восстановить связь.

Правильная настройка модема «Ростелекома»: ADSL, DSL, D-Lnik, TP-Link

& laquo;Ростелеком& raquo- — один из ведущих провайдеров на российском рынке связи. Неудивительно, что многие пользователи предпочитают их услуги. В дополнение ко всему, вместе с тарифным пакетом, компания также обеспечивается основным оборудованием для подключения Для интернета. Однако многие люди пытаются самостоятельно установить параметры доступа, что иногда приводит к трудностям. Между тем, особых трудностей при его обнаружении возникнуть не должно. Кроме того, предлагается рассмотреть следующие вопросы настройка Модем & bodybuy; bodybuy & bodybuy; любого типа Данное руководство полезно не только для устройств, поставляемых непосредственно компанией, но и для всех других моделей того же типа.

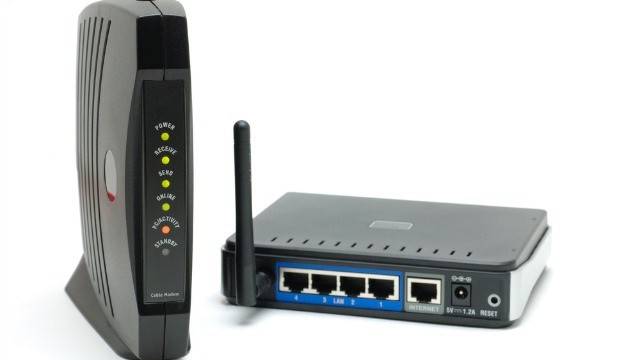

Обзоры рынка модемов

Прежде чем настройка Модем & bodybuy; bodybuy; bodybuy; bodybuy; bodybuy; Bodybuy; Непосредственно считается, необходимо остановиться только на устройствах, которые используются для организации дома или в офисе подключения к интернету.

 настройка модема ростелекома

Что можно использовать в настоящее время? Среди наиболее популярных вариантов можно выделить несколько основных групп устройств:

  • ❶ / ❶ модем;
  • Ethernet-модемы;
  • USB-подключение;

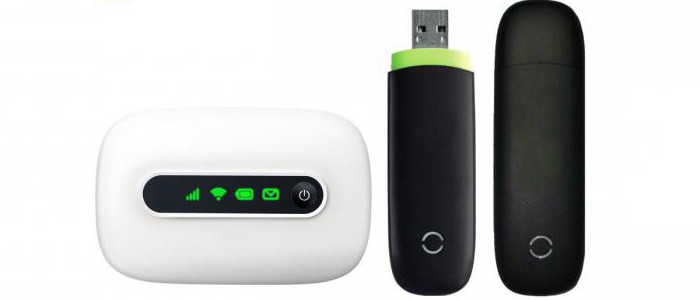

  • 3G-модемы

Первая группа является наиболее популярной и подходит для установки дома или в офисах Примерная стоимость самой простой модели составляет около 800 рублей, а модели более высокого ранга стоят около 1500 рублей

Вторая категория также очень популярна, но в основном из-за своей низкой стоимости (около 750 рублей).

ростелеком настройка модема d link

МАРМАРЧРУТИЗАТОРЫ не завоевали большой популярности, хотя они достаточно дешевы, их основная проблема в том, что часто наблюдаются ситуации с цветочным драйвером 3G устройства в основном используются при передвижении по городу с ноутбуком

Какую модель вы предпочитаете?

В чем смысл меблировки дома? Похоже, что лучшим вариантом остается использование модемов, сочетающих в себе функции маршрутизатора (для доступа через WLAN) типа DSL или ADSL.

Наиболее часто используемые устройства включают D-Link, TP-Link и Laco; intersus & Rako;,⑦ и т.д. О настройках Некоторые из них будут рассмотрены далее

Общие правила подключения ADSL-модемов

Согласно базовому пониманию технологии ADSL, модем использует обычную телефонную линию для организации доступа к Интернету

 настройка wifi модема ростелеком

При подключении Для этого модем является лучшим вариантом для установки специального сплиттера (ответвления) для доступа в интернет и совершения телефонных звонков одновременно Другими словами, телефонная линия не блокируется в отличие от прямого подключения .

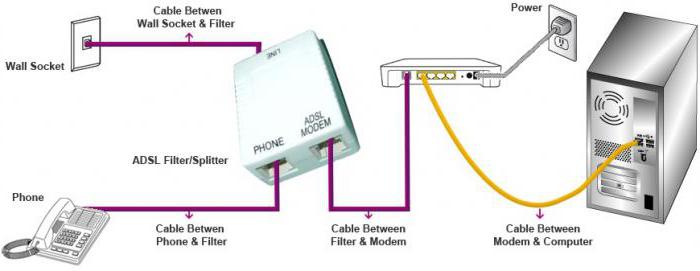

Подключение всех устройств соответствует порядку схемы: компьютер&⑦; модем&⑦; разветвитель&⑦; телефонная линия На самом деле, даже ребенок разберется, тем более что на разветвителе есть два гнезда для разных кабелей, так что перепутать все невозможно

Проблемы с установкой драйверов

После сбора всей схемы и подключено блок питания, необходимо установить специальное управляющее программное обеспечение, называемое драйвером (чтобы операционная система, установленная на компьютере, могла инициализировать устройство, а оно, в свою очередь, работало без ошибок

Стандартные модели обычно распознаются автоматически, и установка драйверов не вызывает вопросов Если что-то пошло не так, вы всегда можете воспользоваться специальной дискетой, принадлежащей модему Если модем был куплен, вы не сможете загрузить нужные драйверы, если нет дискеты от поставщика или с официального сайта

Когда вся процедура будет закончена, и стройство станет полностюю работоспособјf сэр, настройка Прежде всего, необходимо получить доступ к веб-интерфейсу самого устройства

Интеграция и доступность веб-интерфейса

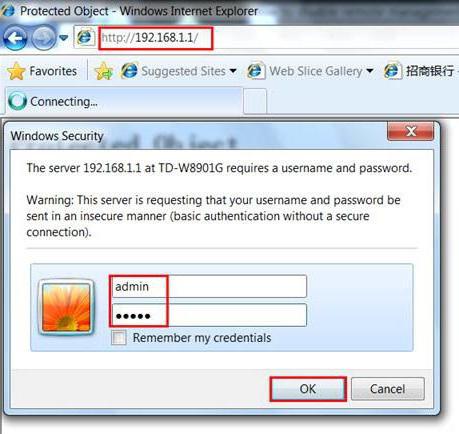

Как правило, в адресной строке веб-браузера, установленного на компьютере, для всех устройств вводится комбинация 192.168.1.1. Установка модема Ростелеком На первом этапе устанавливаются правильные параметры для доступа в Интернет. Если поддерживается WLAN, эти опции также должны быть установлены.

192 168 1 1 настройка модема ростелеком

Admin используется в качестве логина и пароля, которые запрашиваются при попытке доступа. Если по какой-либо причине модем не принимает введенные данные, необходимо сбросить все параметры, нажав кнопку сброса на задней панели модема и повторно введя информацию.

Для настройки Любой модем В простейшем случае, когда не требуется ручного вмешательства, можно воспользоваться прилагаемой к устройству дискетой, на которой имеется специальная утилита под названием «Wizard». настройки Инструменты& quot;. После запуска все, что вам нужно сделать, — это следовать инструкциям программы установки.

Установка DSL-модема или ADSL-устройства «Ростелеком

Предположим, что у пользователя нет в наличии жесткого диска (он был утерян, пришел в негодность). Что делать в этом случае? Не падайте духом, потому что настройка Любой тип устройства достаточно прост.

 настройка модема tp link ростелеком

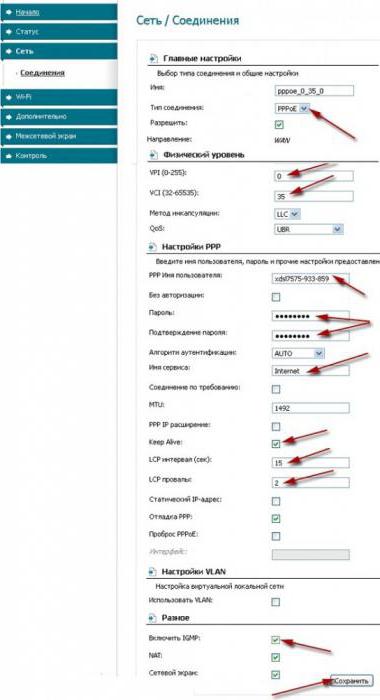

Так, для «Ростелекома настройка Модем D-Link (возьмем в качестве примера) начинается с настройки типа соединения. Желательно установить значение этого параметра на PPPoE и не использовать схему «Мост»; (Bridge), которая может блокировать доступ к сети, когда основной терминал закрыт.

Далее вручную введите параметры VPI и VCI, которые должны соответствовать выбранному региону, где находится пользователь (для Москвы эти значения равны 0 и 35). Эти параметры должны быть включены в договор, но их можно найти в технической поддержке, даже если вы просто позвоните (хотя они почти всегда устанавливаются автоматически).

Далее необходимо ввести имя зарегистрированного пользователя (PPP), указать логин, ввести пароль и подтвердить пароль, выбрать имя службы, установить флажок Check alive и указать значения опций LCP interval и LCP deps. (15 и 2 соответственно).

Наконец, вы должны активировать флажок IGMP внизу и сохранить сделанные изменения. После выхода из интерфейса модема вы также можете получить доступ в Интернет без перезагрузки операционной системы, но с обязательным перезапуском модема (просто нажмите на соответствующую кнопку).

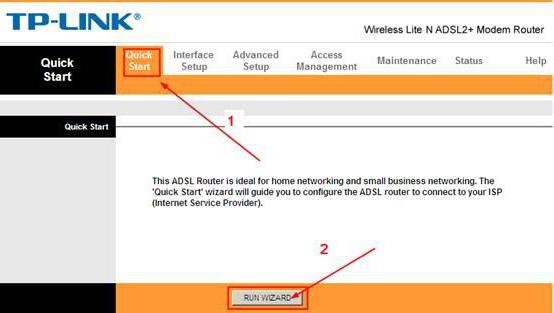

Установка модема TP-Link от Ростелекома

С устройствами этой серии ситуация намного проще. Дело в том, что устройства уже имеют встроенную утилиту, так сказать, под названием Quick Start.

 настройка dsl модема ростелеком

По сути, настройка Модем» Ростелеком » TP-Link доходит только до выбора режима подключения (PPPoE), установить часовой пояс и ввести логин с паролем. В принципе, не одно и то же » Мастер настройки »?

Нюансы настройки параметра «Интеркросс»

Настройки модема «Интеркросс» (Ростелеком) несколько отличаются от описанных выше.

 настройки модема интеркросс ростелеком

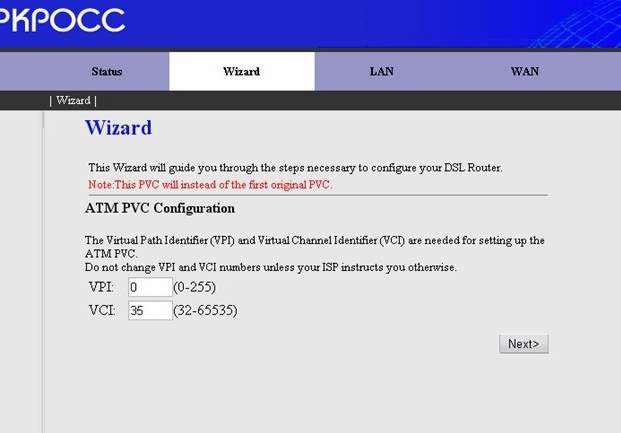

При вызове веб-интерфейса необходимо сначала выбрать запуск «Мастера». (Мастер), оставьте значение VCI по умолчанию 35 без изменений и введите значение 8 для параметра VPI.

Далее в типе подключения устанавливается PPPoE, а также отмечается пункт получения адреса автоматически (Receive an IP address automatically) и наличие NAT (Enable NAT). Поле адреса остается пустым. Затем вводятся имя пользователя и пароль.

Вы не можете ничего изменить в следующих шагах, и после отображения информации в последнем шаге вам нужно только сохранить настройки .

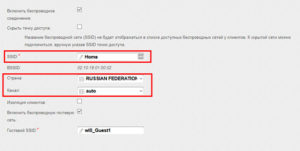

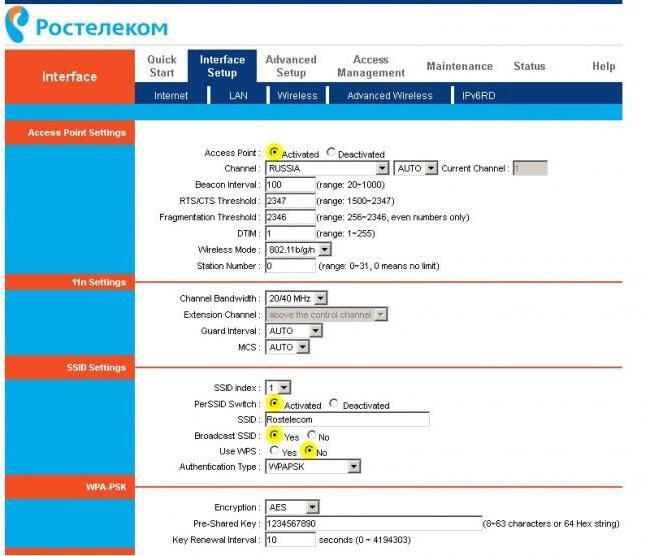

Параметры беспроводной локальной сети

Наконец, давайте посмотрим, что настройка WiFi модем & laquo;Ростелеком& raquo;. По сути, такой модем можно использовать как самый обычный маршрутизатор для раздачи беспроводных сигналов.

 настройка модема ростелекома

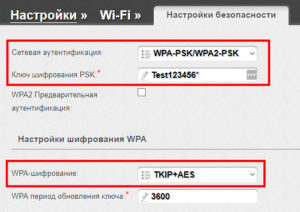

Опять же, ничего особенно сложного нет. Настройка модема & laquo;Ростелеком» В этом случае вводятся следующие значения и параметры:

  • Тип аутентификации – Wpapsk.
  • Шифрование – AES.
  • SSID — любое имя подключения .
  • Pre-Shared Key- собственный пароль для доступа к WLAN. подключению .

В конце всех настроек вы найдете romfile с автоматической надстройкой. вам нужно перейти на вкладку Maintenance и кнопкой Check выбрать файл CFG. Мы можем предположить, что это настройка завершена.

Краткие результаты

В качестве определенного следствия остается сказать. что настройка Модем & laquo;Ростелеком» ни одного из известных типов не отличается особой сложностью. Главное & ndash; выбрать правильные параметры, показанные в материале выше.

При выборе оборудования при использовании устройств ADSL. подключения Именно от провайдера & laquo;Ростелеком» они являются лучшим выбором по сравнению с теми же Ethernet или USB-устройствами, которые весьма ограничены в своих возможностях.

Настройки 3G модемов не учитывались, так как домашние или офисные пользователи отдают основное предпочтение тому, к каким модемам подключать функции маршрутизатора с беспроводной связью. Теперь, что касается настроек, если вы рекомендуете что-то простое, то для жесткого диска лучше всего использовать & laquo;мастер», чтобы не делать лишних действий. Однако, если это невозможно, вы можете смело использовать приведенные выше инструкции.

Подключение и настройка DSL-маршрутизатора 2640U

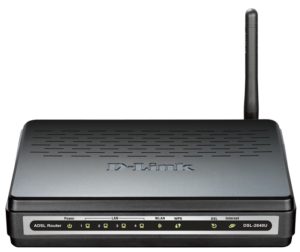

DSL 2640U

Подключение к Интернету осуществляется с помощью различных технологий и протоколов. Одной из первых была телефонная линия, которая актуальна до сих пор. Технология, использующая этот тип связи, называется ADSL2+. В настоящее время его заменяют более удобные и быстрые варианты, но в отдаленных населенных пунктах он по-прежнему остается одним из основных способов проводного подключения Для «Всемирной паутины». Рассмотрим подробнее DSL-маршрутизатор 2640u, который обеспечивает беспроводное подключение к Интернету.

Обзоры моделей

Маршрутизатор 2640u используется только для подключения по технологии ADSL.

Для покупки доступны четыре варианта этой модели. Внешне они неотличимы, разница лишь в вариантах аппаратного аудита. В пути подключения DSL уже устарел, но все еще актуален для отдаленных деревень.

Он также имеет функцию подключения Радиосистема. То есть, он используется как устройство Wi-Fi. Характеристики DSL-маршрутизатора D-Link 2640u аналогичны характеристикам других моделей в сегменте XDSL.

Интерфейс маршрутизатора 2640u не имеет USB-доли, что означает, что нет возможности подключить Это 3G / 4G модем или запуск прошивки через «флешку». Он также не поддерживает создание VPN-серверов, используемых в качестве торрент- или DLNA-серверов. Нет возможности создать пользовательскую конфигурацию или изменить назначение кнопок на устройствах.

Внешний вид

DSL 2640U вид сзади

DSL-WLAN-MODD D-LINK 2640u представляет собой черную коробку с закругленными краями. На передней части расположены светящиеся индикаторы с подписью, сигнализирующей о работе питания подключения । Разъем питания и разъем для подключения антенны находятся только на задней стороне.

Конструкция похожа на большинство маршрутизаторов этого производителя.

Устройства DSL поставляются со всеми необходимыми кабелями для установки сетевого устройства. Оригинальные документы и конфигурация находятся на компакт-диске, входящем в дополнительный пакет.

Подключение и подготовка к работе

Отношения

Перед настройкой маршрутизатора D-Link 2640u необходимо выполнить следующее его подключение Подключите к электросети. Используйте адаптер питания, поставляемый с маршрутизатором. Подключите разъем телефонного кабеля к специальному устройству — сплиттеру. Таким образом, вы можете разделить несущие сигнал OP-кабели на две части: Первый отвечает за телефон, а второй — за предоставление доступа в Интернет. Последним шагом является подключение 2640u Подключите сетевой кабель к сетевому порту компьютера.

Персонализация

Существует два способа конфигурирования сетевых устройств. С помощью мастера установки с жесткого диска в меню роутера или через браузер. Давайте рассмотрим каждый вариант более подробно.

Автоматическая настройка

Автоматическая настройка

чтобы настроить DSL-WLAN Router 2640u в автоматическом режиме, необходимо сначала запустить «мастер установки», который поставляется вместе с пакетом на жестком диске. Далее необходимо выбрать страну и организацию, предоставляющую услуги доступа к «глобальной сети».

На следующем шаге необходимо ввести логин и пароль, предоставленные провайдером при подписании договора.

После этого маршрутизатор автоматически выполнит необходимые действия.

Ручное подключение с использованием некоторых провайдеров в качестве примера

Если первый вариант не помог или пользователь предпочитает выполнять настройку самостоятельно, необходимо войти в систему 2640U через браузер.

  • Для этого найдите IP-адрес в нижней части устройства:
  • В браузере и в открывшемся окне авторизации &#8212 введите 192.168.1.1. Данные доступа: admin-admin:Информация для входа
  • Нажмите на кнопку «Войти». Пользователь вызывает главное меню конфигурации сетевого устройства.

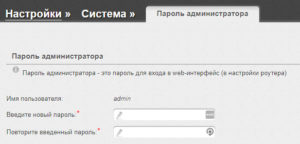

  • Рекомендуется сразу же изменить пароль на маршрутизаторе D-Link 2640u в меню» Система» в разделе» Пароль администратора»:
  • Придумайте код, основанный на следующих правилах: Требуется не менее восьми символов, латинские буквы, специальные символы и цифры. Не следует использовать какие-либо личные данные, например, фамилию или имя, дату рождения или другие известные факты:Пароль
  • Введите новый пароль и подтвердите его.
  • Нажмите кнопку «Применить». Чтобы изменения вступили в силу, необходимо снова «войти» в DSL-устройство.

Теперь давайте посмотрим, как настроить DSL маршрутизатор d-link 2640u в зависимости от выбранного вами провайдера.

«Дом ру»

Официально «Дом. ru» не поддерживает DSL-маршрутизаторы, поскольку они используют устаревшую технологию подключения Для Интернета. Тем не менее, применяется следующая инструкция.

  1. Сначала необходимо изменить режим конфигурации на Расширенный, щелкнув по нему левой кнопкой мыши:Расширенные настройки
  2. Перейдите на вкладку WAN в меню «Сеть»:
  3. Затем нажмите кнопку Добавить и перейдите в раздел Конфигурация. Раздел «Общие сведения настройки «Общие настройки»):Общие настройки

Установите тип соединения PPPoE. Интерфейс (Interface) или порт (Port) подключения , DSL (новый). Name («Имя») — введите любое значение. Это только имя DSL-соединения, которое будет создано.

Значение полей VPI и VCI, которые отвечают за соединение на линии DSL, необходимо получить у провайдера. Они различаются в зависимости от региона и жилого порта на оборудовании поставщика услуг. Оставьте остальные поля без изменений.

PPP

Введите данные, предоставленные провайдером для DSL, в поля «Benutzername» (имя пользователя) и «Passwort» (пароль). подключения . Остальные параметры — без изменений.

Разные разделы:

Раздел Разное

Чтобы иметь возможность использовать функцию IPTV, необходимо активировать флажок «Активировать IGMP» (Enable IGMP Multicast).

Сохранить и перезапустить

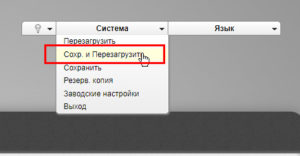

Нажмите на кнопку «Применить». В верхнем меню» Система» (System) выберите пункт «Сохранить и перезапустить» (Save and restart):

На этом начальная настройка Интернета на D-Link 2640u завершена.

«Ростелеком»

Поставщик услуг официально поддерживает эту модель. Настройка DSL-маршрутизатора D-Link 2640u от провайдера «Ростелеком» аналогична описанному выше способу. Это связано с тем, что оба провайдера используют один и тот же процесс настройки интернета.

«Как ворона летает»

D-Link 2640u для маршрутизатора DSL WLAN подключение Билайн не подключен к интернету через провайдера, так как не может поддерживаться напрямую подключение Через VPN-сервер провайдера.

Для его использования необходимо приобрести второе сетевое устройство, поддерживающее эту функцию. Также рекомендуется сразу выбрать модель, через которую можно настроить оптику для беспроводного домашнего маршрутизатора D Link 2640u DSL.

Netbynet

Маршрутизатор D-Link 2640u ADSL WLAN не поддерживается netbienet в качестве маршрутизатора для доступа к «Всемирной паутине». Перед настройкой маршрутизатора DSL d-link 2640u в соответствии с инструкциями рекомендуется сначала обратиться за консультацией к своему провайдеру. Это связано с тем, что NetByNet по сути использует идентификацию на основе MAC-адресов сетевых устройств.

Беспроводная система

  • Чтобы настроить «Wi-Fi» на маршрутизаторе D-Link 2640u, необходимо найти пункт » basic». настройки » Меню Wi-Fi. Вы заметите, что слайдер находится в режиме «On».
  • Затем заполните следующие поля:Настройка беспроводной сети

SSID: придумайте имя для сети Wi-Fi. Страна: Введите государство, в котором находится пользователь. Канал: Пропустить Автоматический режим.

Активация функции «Скрыть горячую точку» означает. что подключение Невидимый, когда вы пытаетесь найти его в обычном поиске. Для подключения Для сетей Wi-Fi на устройстве необходимо вручную ввести имя точки доступа и пароль для нее.

Остальные параметры оставьте без изменений. Нажмите на кнопку «Применить», чтобы сохранить изменения.

  • Затем устанавливаем пароль для WiFi D-Link 2640u. Для этого откройте вкладку «Настройки безопасности» в меню WLAN:
  • Установите следующие параметры:Основные настройки безопасности

Сетевая аутентификация — это алгоритм шифрования, используемый для защиты беспроводных соединений. подключения . Рекомендуется установить параметры WPA-PSK/WPA2-PSK. Это новейшие стандарты, которые невозможно взломать. Создайте пароль для доступа к WLAN в поле «Ключ шифрования». Правила создания приведены выше, когда описывалась процедура изменения пароля для сетевого устройства 2640u. «Шифрование WPA»: установите TKIP + AES для надежной защиты точки доступа. Оставьте остальные области без изменений.

  • Нажмите кнопку «Применить», чтобы сохранить конфигурацию. Затем необходимо перезапустить DSL-маршрутизатор, чтобы применить все сделанные изменения.

С помощью вышеописанного метода «Wi-Fi» на маршрутизаторе 2640u можно легко защитить паролем.

Настройка в качестве ретранслятора (повторителя), ретранслятора, адаптера или точки доступа

Маршрутизатор 2640u настраивается в различных режимах: Режим моста, точка доступа, повторитель или усилитель сигнала WLAN. Это объясняется в отдельных инструкциях. по настройке данных вариантов.

Для настройки IPTV на DSL-маршрутизаторе должно быть установлено значение «Включить IGMP» при настройке подключения к Интернету. Это было упомянуто в разделе статьи для информации о настройке Дом. ru dsl подключение через провайдера.

Затем следует подключить ТВ-приставка с сетевым кабелем для DSL-маршрутизатора, выполните следующие действия в меню настройки:

  1. Откройте раздел «WAN», меню «Сеть»:
  2. Переведите маршрутизатор 2640u в режим моста. Нажмите кнопку «Добавить» и выберите Bridge. В поле «Интерфейс» должно быть написано «DSL (новый)».основные настройки WAN
  3. Поля VPI, VCI заполняются на основе информации от провайдера. Они зависят от региона, где установлено оборудование, и от поставщика услуг. Оставьте остальные параметры без изменений и нажмите кнопку «Сохранить»:
  4. Теперь необходимо сгруппировать сетевые интерфейсы. Для этого перейдите в меню «Дополнительно», раздел «Группировка интерфейса»:
  5. Нажмите кнопку «Добавить группу» и укажите следующие параметры:Группирование интерфейсов основные настройки

Имя: придумайте любое имя для подключения . В разделе «Локальные сети» установите флажок, где подключена Телевизионная приставка. Под Ван — ранее созданный режим моста. Нажмите кнопку «Применить».

Для сохранения конфигурации требуется перезапуск DSL-устройства.

Динамический DNS

Поддерживает возможности сетевого устройства 2640u настройки Динамический DNS-сервер.

  • Для этого нажмите стрелку влево в меню «Дополнительно» и выберите пункт «DDNS»:
  • Нажать кнопку «Добавить» и указать следующие параметры: Имя хоста: придумать любое название. DNS-сервис: выбрать сайт, оказывающий данную услугу. Имя хоста оставить без изменений. alt=»Основные настройки DDNS» width=»300″ height=»70″/>
  • В полях «Имя пользователя» и «Пароль» введите учетные данные, присвоенные пользователю при регистрации на ресурсе с помощью DDNS.

По умолчанию маршрутизатор DSL WLAN модели 2640u предлагает использовать DDNS-адрес производителя. Пользователь сам определяет наиболее удобную для него услугу.

Настройки безопасности (антивирус, брандмауэр)

  1. Настройка брандмауэра осуществляется на устройстве через меню» Брандмауэр»:

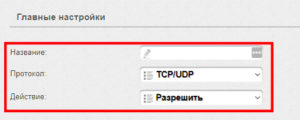

  2. Вы должны выбрать раздел «IP-фильтр» после — кнопки «Добавить». В разделе » главная настройки Придумайте имя для правила: поле» Имя «. Следующий шаг — указать протокол и выбрать действие: Разрешить или запретить соединение с этим протоколом.основные настройки межсетевого экрана
  3. Раздел «IP-адреса» предназначен для указания диапазона с целью разрешения или блокировки: alt=»Раздел «IP-адрес» width=»300″ height=»67″/>
  4. Опция «Порты» указывает точное значение порта, по которому блокируется IP-адрес: alt=»Опция «Porta» width=»300″ height=»52″/>

Затем следует нажать кнопку «APPLY» и перезагрузить DSL-маршрутизатор, чтобы изменения были сохранены.

Родительский контроль

Чтобы активировать функцию «Родительский контроль», перейдите в меню «Управление» и выберите соответствующую опцию. Затем нажмите на кнопку «Добавить»:

Необходимо указать следующие параметры. «Название»: придумать имя сервису. «Дни выполнения»: проставить галочки в чекбоксах на дни, по которым это правило будет действовать. Следующие два раздела отвечают за временной интервал с точностью до минуты, заполнить их. «MAC-адрес»: указать физический адрес оборудования, для которого это правило будет применяться. Нажать «Применить». Для использования параметров оборудование лучше всего перезагрузить. alt=»Основные настройки родительский контроль» width=»300″ height=»57″/>

Конфигурация принтера

К dsl-модему нельзя напрямую подключить Принтер. С помощью этого аппарата вы можете подключаться к принтерам только через локальную сеть.

Возможные неисправности и способы их устранения

Если с маршрутизатором DSL возникли проблемы, сначала попробуйте перезагрузить устройство. Другая возможность заключается в том, чтобы поместить его настройки На завод. Как это сделать, описано ниже.

Следует также отметить, что кабели также могут быть повреждены. Рекомендуется тщательно проверить все включенные устройства и приборы, подключенных Er. Иногда возникают ситуации, когда проблема находится на стороне интернет-провайдера. Тогда вам следует позвонить в службу технической поддержки и получить консультацию специалиста.

Если DSL-маршрутизатор по-прежнему не работает, рекомендуется обратиться в сервисный центр. Технические специалисты диагностируют проблему и помогут вам ее устранить.

Обновление микропрограммы

Оборудование со временем устаревает. Чтобы он прослужил дольше, его регулярно «прошивают». Производитель публикует последние обновления на официальном сайте. Для модели 2640u они загружаются здесь:

Последнее обновление датируется 2013 годом, а это значит, что данное устройство больше не поддерживается производителем. Давайте посмотрим, как вы можете обновить dsl-модема .

Через веб-интерфейс

В меню «Система» выберите «Обновление ПО»:

В окне есть два варианта обновления.

Удаленное обновление

  • Первый: указать скачанный файл вручную, нажать «Обновить»: alt=»Местная реконструкция» width=»300″ height=»93″/>
  • Второй вариант: автоматический режим. Сам DSL-маршрутизатор подключится Необходимые действия выполняются на сервере обновлений:

В текущем примере эмулятор DSL» Wi-Fi «используется сетевым устройством 2640u, поэтому на экране отображается надпись:» Невозможно проверить наличие обновлений программного обеспечения».

Через мобильное приложение

Также возможно обновление через мобильное приложение. Она существует для платформ Android и iOS.

К сожалению, модель 2640u в настоящее время отсутствует в списке совместимых устройств. Соответственно, у пользователя нет возможности выполнить эту операцию через мобильное приложение. Список постоянно обновляется, его статус можно посмотреть в магазине приложений.

Настройки маршрутизатора для завода

Выгрузка настроек на устройство DSL 2640u осуществляется двумя способами. В первом случае достаточно нажать кнопку сброса на задней панели и удерживать ее в течение 10-15 секунд. Одновременное повторное включение всех светодиодов указывает на то, что операция выполнена.

Сброс заводских настроек

Второй вариант — через веб-интерфейс. Для этого в левом верхнем углу выберите «Система», затем — «Фабрика». настройки »:

В течение двух минут сетевое DSL-устройство будет возвращено к заводской конфигурации.

Заключение

DSL» WLAN» маршрутизатор D-Link 2640u — это модель, поддерживающая устаревшую технологию ADSL. Он подходит для работы, в основном, в отдаленных населенных пунктах страны, где нет других вариантов проводного Интернета, кроме телефонной линии.

Для настройки В частном доме «D-Link» является «DSL» 2640u идеальным. Приятный и понятный интерфейс, минимум операций. Конфигурация выполняется за 4 минуты.

Профессионал

Сетевое устройство 2640u относится к недорогим рынкам DSL, т.е. его цена приемлема.

Возможно использование в других режимах, кроме маршрутизатора. Хороший выбор в качестве точки доступа

Недостатки

Инструмент использует технологию подключения XDSL, сегодня используется редко. Для работы с современными протоколами часто требуется встроенное программное обеспечение сторонних производителей. Однако это приводит к нерабочему состоянию устройств.

Отзывы гостей

Ксамсин пишет, что модель ему нравится. Удобный интерфейс, легкий настройка । Купил на замену сгоревшему Zyxel. Пользователь использует его как точку доступа в квартиру.

Местные утверждают, что DSL» WLAN» домашний маршрутизатор 2640u прост. в настройке И эксплуатация. Сам он живет в деревне, где доступна только линия ADSL. По его словам, этот маршрутизатор поддерживает стабильный сигнал.

Для покупателя Romanqura DSL Marshrutizer D-Link 2640u является лучшим вариантом для создания беспроводной сети дома. Сигнал стабильный и четкий.

Источник: https://www.cssapemaster.ru/podkljuchenie-i-nastrojka-dsl-modema-2500u

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT
