Как самостоятельно настроить фары без поездки на СТО?

Если фары автомобиля отрегулированы неправильно, возникают проблемы как для самого водителя, так и для встречных автомобилей. Вы можете отрегулировать фары в процессе эксплуатации, но с этой задачей может справиться любой.

Перед началом к настройке Фары, необходимо проверить состояние подвески автомобиля – она должна стоять прямо на земле, пружины должны быть равномерно нагружены, бак должен быть заполнен наполовину. На сиденье водителя можно положить балласт, вес которого соответствует вашему весу. Если нет проблем с подвесами или деформациями в одном направлении, световой луч будет выступать строго параллельно земле.

Как самостоятельно отрегулировать фары 21

Когда все готово, получается ровная стена, можно использовать стену дома или гаража, если у вас достаточно места во дворе для маневров с автомобилем. Не забудьте проверить качество самих ламп в фарах. Тогда мы ведем себя так:

  • Подъезжаем ближе к стене и отмечаем на ней центр автомобиля и центральные линии каждой фары;
  • Мы едем на расстоянии 7,5 метров от стены, дорожное покрытие перед стеной должно быть таким же;
  • Проводим вертикальные линии через центральные точки автомобиля и каждую фару, которую мы отметили на стене;
  • 7 и на полсантиметра ниже основной горизонтальной линии под ней проводим еще одну линию, параллельную ей.

Когда разметка на стене закончена, включите ближний свет фар и накройте одну фару темной тканью или куском картона так, чтобы мы могли четко видеть световое пятно открытой фары на стене. С помощью регулировочного винта мы устанавливаем световой поток так, чтобы верхний край светового пучка совпадал с нижней линией, а вертикальная линия, проходящая через центр прожектора, совпадала с вершиной углового светового пятна.

В идеале, после настройки Для второй фары на стене должны быть две пересекающиеся окружности, центр которых должен совпадать с центральной линией каждой фары, а точка пересечения должна находиться в центральной точке, указывающей на точный центр передней части автомобиля.

Если вы все еще сомневаетесь, вы можете попросить одного из своих друзей (если у них такая же модель автомобиля) посветить своим фонарем на стену и сравнить полученный световой рисунок.

Настройка фар автомобиля

Привет всем, сегодня я расскажу вам, как это делается. настройка Автомобильные фары и для чего они нужны. Как давно вы не регулировали фары? Регулировка влияет на расширение/сужение освещаемой области в темноте. Если фары светят в землю, ваша видимость практически равна нулю, а значит, вероятность аварии в темное время суток очень высока. Если оборудование автомобиля мигает слишком далеко вперед, вы будете слепить встречных водителей и создавать для них риск аварии.

Регулировка фар автомобиля

Когда адаптироваться

Каждый должен иметь возможность регулировать направление света, тем более что в некоторых случаях это необходимо. Установка автомобильных фар своими руками — простой процесс, поэтому вы можете сэкономить деньги, если знаете, как это сделать. Случаи, когда это необходимо:

  • После замены лампочек (не имеет значения, единая или раздельная у вас оптика);
  • После замены (неважно, одной или обеих), например, вы повредили фару и заменили или заменили обе на более мощные или модные;
  • Ощущение дискомфорта при движении с существующим освещением также является признаком необходимости корректировки;
  • Когда встречные автомобили мигают вам дальним светом, они сообщают, что вы их ослепляете;
  • Ассоциированный туман, они также нуждаются в корректировке;
  • Если вы поменяли шины или колеса с другим диаметром (размером), вам потребуется настройка света фар;
  • После работы изменяется жесткость подвески автомобиля;
  • При прохождении очередного ТО;
  • Перед долгой поездкой (путешествием) ;

Этапы регулировки

Самостоятельный тюнинг фар проводится в четыре этапа:

  1. Специальная маркировка на стене
  2. Демонстрация того, как маркировать лампочки
  3. Регулировка соседского освещения
  4. Регулировка дальнего света

Прежде чем приступить к первому этапу своими руками, необходимо проверить автомобиль на предмет наличия факторов, искажающих параметры регулировки:

  • Давление в шинах одинаковое;
  • Положение всех пружин в подвеске (не должны продаваться);
  • Проверьте количество шин;
  • Проверьте правильность распределения нагрузки.

Если эти параметры нарушены, необходимо устранить их перед настройкой освещения фар. Поскольку регулировка невозможна, вы получите искаженную картину настройки и неправильно настроенное направление света.

Пререквизиты

Установка автомобильных фар требует определенных условий, без которых она невозможна. Первое и самое главное — это наличие ровной вертикальной стены без выступов, углов и различных неровностей. А перед настройкой фар достаточно близлежащего пространства. От стены до автомобиля должно быть не менее 5 метров, с этого расстояния производится наиболее точная настройка. Второй полезный инструмент — это рулетка длиной 5 метров и более.

Разметку на стене можно сделать углем или маркером (белая стена) или мелом (темная стена). Лучшим вариантом будет малярная лента, которую вы не оставите без внимания.

Конечно, разные автомобили имеют разные размеры, отмеченные для каждого высшего лица. Однако существуют стандартные значения, на которые можно настроить фары практически любого автомобиля.

Средний свет

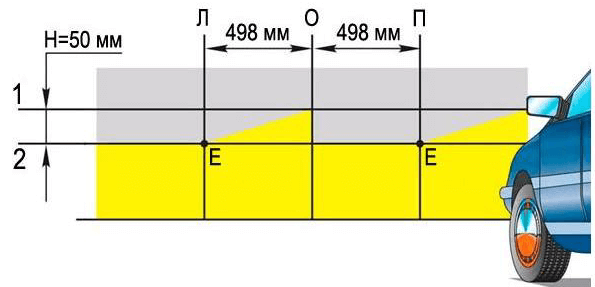

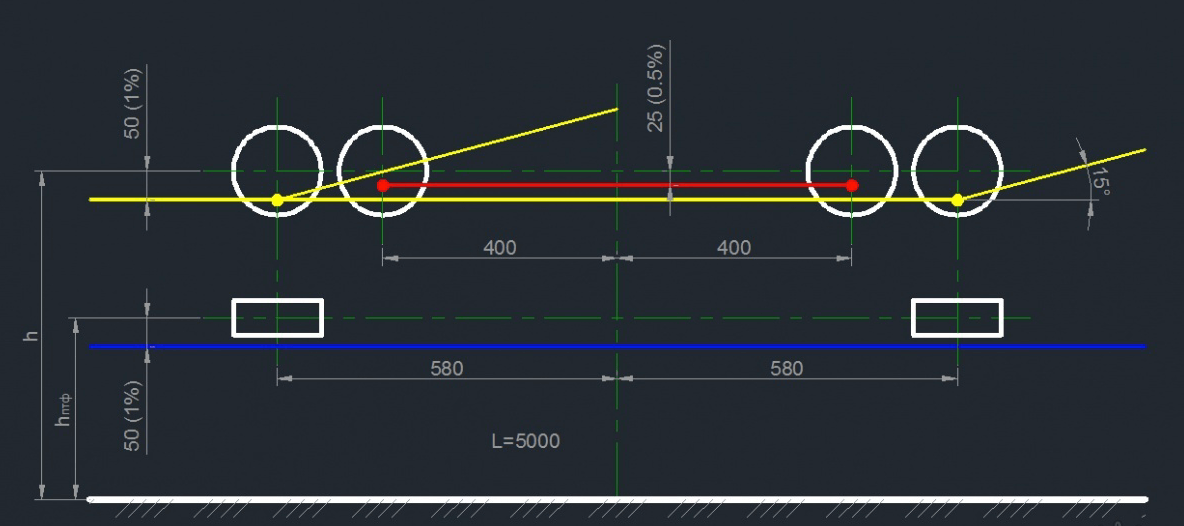

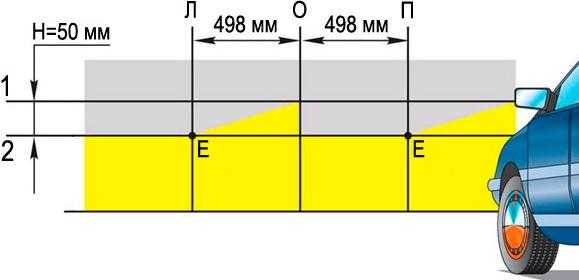

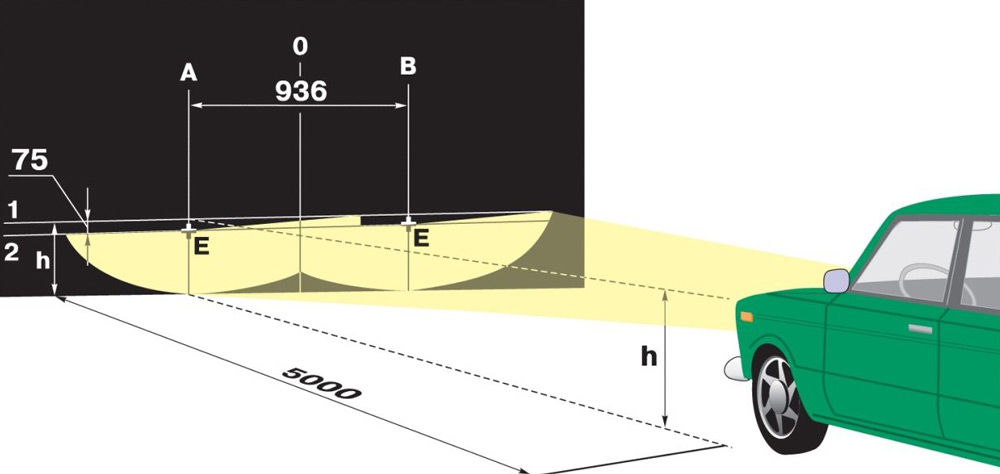

Вот схема настройки фар автомобиля.

Регулировка фар автомобиля

Эти линии следует провести на стене, а затем вдоль них отрегулировать направление света.

Сначала нужно подъехать вплотную к передней стене к соседнему фонарю, затем:

  • На стене нанесите вертикальную полосу «О», которая является центром симметрии вашего автомобиля (конечно, измерьте выпуклый морской глаз и рулетку);
  • Необходимо отметить линии справа и слева, «L» и «P», это центры симметрии фар машины;
  • Линия «1» показана перпендикулярно всем вертикалям по высоте от земли до линии центра фары;
  • Первая строка имеет размер 50 миллиметров в строке «2»;
  • Затем отъедьте ровно на 5 метров от стены, не касаясь руля, на ровную поверхность и отрегулируйте направление освещения;
  • Затем включите ближний свет. Центр обоих лучей должен быть меньше горизонтальной линии «1», лежать на линии «2» и четко совпадать с вертикалью;
  • Край света должен проходить вдоль линии «2», а наклонные полосы начинаются в точке «Е».

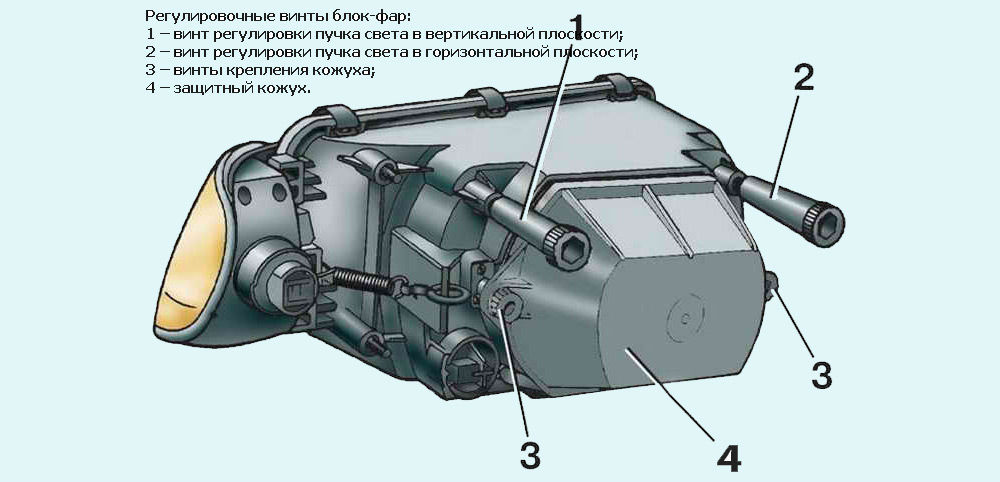

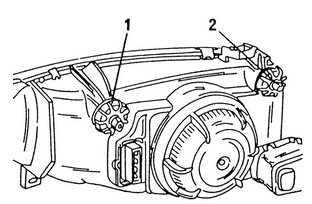

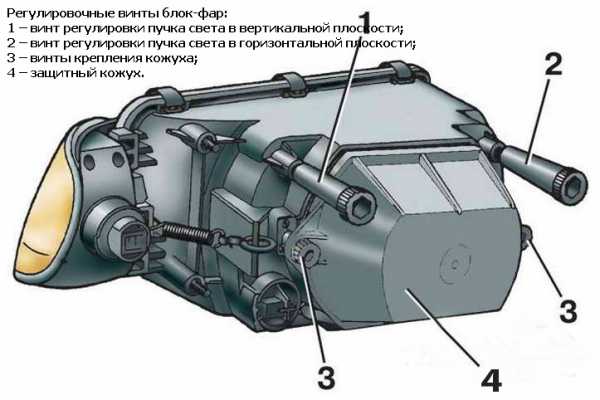

Примерное положение регулировочных винтов показано на рисунке.

Регулировка фар автомобиля

Если начало света не совпадает, поворачивайте настройки 1 и 2, пока не добьетесь желаемого результата. Только этот метод для настройки Приблизьте свет руками. На машинах с комбинированным освещением второе выравнивается автоматически. Если освещение разное, необходимо отрегулировать оба освещения отдельно.

Дальний свет

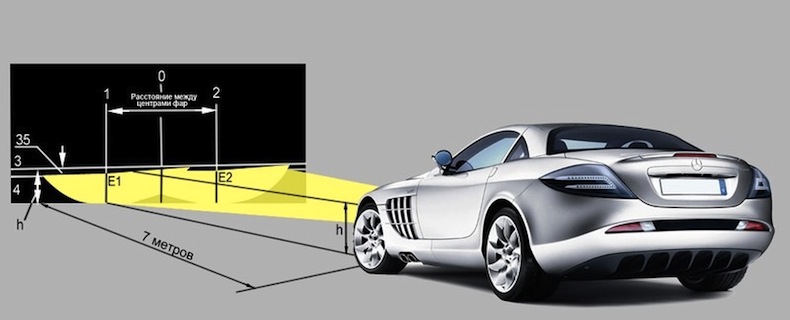

Теперь разберемся, как настроить. Условия нужны как и в первом способе, перечислять их не буду, только расстояние теперь 10 метров, далее:

  • На стене снова отмечаются центральные линии светильников.
  • Соедините центры горизонтальной линией.
  • Теперь нарисуйте на 12 сантиметров меньше, чем раньше, и 22 линии не более чем на 2 сантиметра.
  • После разметки установите светильник на ноль.
  • Верхний край света для основных фар является верхней линией, нижний становится краем для противотуманных.
  • Круг света должен находиться на центральной линии, на пересечениях должны быть вертикальные линии, обозначающие центры прожекторов с центром
  • Отрегулируйте при необходимости

Мы вообще не трогаем дополнительный винт, если есть водяной корректор, он должен быть отрегулирован с учетом водителя в кабине без пассажиров

Следует отметить, что оба метода не обеспечивают такой точности настройки Электронные устройства будут выдавать на заправочной станции

Мы регулируем ПТФ

Регулировка фар автомобиля

Чтобы самостоятельно отрегулировать противотуманные фары, вам снова понадобится стена, расстояние выбирается 7,6 М, затем:

  • Необходимо загрузить автомобиль так, чтобы он адаптировался к водителю (70 кг.) Схема регулировки ПТФ.
  • Отметьте важные точки на стене, как показано на рисунке.
  • Затем верхняя опускается до центра фары, нижняя — на 10 сантиметров ниже, как и положено.
  • Расстояние от центра автомобиля до центров фар также обозначено вертикальными полосами
  • Должен получиться чертеж с границей посередине ламп и высотой балок
  • После проведения всех линий откатите автомобиль на 7,6 м от стены, включите противотуманные фары и настройка Противотуманные фары
  • Регулировкой вы добиваетесь фокусировки пучков на нужной высоте центральных линий фар

На видео показан простой способ регулировки фар

Линзовые фары

Есть два варианта, регулируемые и нерегулируемые, считаются дешевыми, их использование не рекомендуется, конечно, они не могут быть настроены Депо фары в целом считаются плохими, вы, конечно, можете вручную разобрать их и отремонтировать, нагревая и перемещая линзы, что может привести к изгибу луча, но все равно имеет мало смысла

Регулировка фар автомобиля

На фары с автоматической регулировкой надежды мало, управление слишком хрупкое и быстро выходит из строя Есть варианты ручной регулировки, как и в обычных устройствах Однако вариантов и механизмов много, поэтому уложиться в одно описание не получается Приведенные выше общие инструкции в принципе подходят для регулировки, однако

У меня все есть, теперь и вы можете сделать эту настройку у себя дома, знакомьтесь на страницах сайта, подписывайтесь те, кто этого еще не сделал, и поделитесь ссылкой с друзьями, им это будет интересно и полезно

Дело в освещении: самостоятельная регулировка фар

Если вы едете по дороге вечером, то, скорее всего, увидите хотя бы один автомобиль с неправильно отрегулированными фарами Вспомните те неприятные ощущения, когда вам приходится терпеть и переносить боль, когда ваши глаза пытаются приспособиться к неожиданному яркому лучу света — и задумайтесь, Если нет, то вам нужно научиться регулировать фары автомобиля, чтобы привести их в рабочее состояние, не досаждая другим участникам дорожного движения Вам придется проходить такую процедуру не реже двух раз в год, а при правильном подходе это займет не более 15-20 минут

Яркие фары автомобиля

Следуя нашим рекомендациям, вы сможете быстро отрегулировать фары вашего автомобиля

Подготовка к работе

К регулированию можно приступать только после того, как вы приобретете все необходимое и проверите состояние нужного вам автомобиля:

  • Длинная линейка (желательно не менее 30 см);
  • Маркер или другой инструмент, который рисует на любой поверхности;
  • Кусок картона, фанеры или другого материала, который может полностью закрыть фару.

Если у вас есть собственный гараж или вы всегда устанавливаете фары в определенном месте, вы можете сделать постоянные метки, для которых лучше заменить маркер перманентной краской

Не забудьте проверить состояние автомобиля — от этого всегда зависит правильность процедуры регулировки Главное, на что следует обратить внимание, — это подвеска автомобиля, которая должна поддерживать постоянный дорожный просвет и не вызывать перекосов в какую-либо сторону Кроме того, электрика, отвечающая за передачу энергии на фары, должна быть исправна, иначе свет может быть слишком тусклым Последний пункт в списке — лампы, их кронштейны и регулировочные винты. Если они повреждены, то изменить условия освещения в целом не получится

Обратите внимание на свою безопасность — желательно, чтобы двигатель и генератор были выключены, а фары питались от аккумуляторов Также используйте перчатки, чтобы защитить себя от переохлаждения рук, ожогов от горячих деталей двигателя и грязи на коже Наконец, заранее изучите состояние регулировочных винтов и подумайте, как можно добраться до них, не подвергая себя опасности

Процесс корректировки

Среди водителей ведется много споров о том, какой метод использовать при определении правильного положения фар Следует сразу сказать — если речь не идет об очевидных ошибках в расчетах, то все методы можно считать правильными Дело в том, что в регулировках используются не абсолютные величины, а относительные, и фактически вы можете держать автомобиль на разных расстояниях от самолета, не забывая делать необходимые поправки

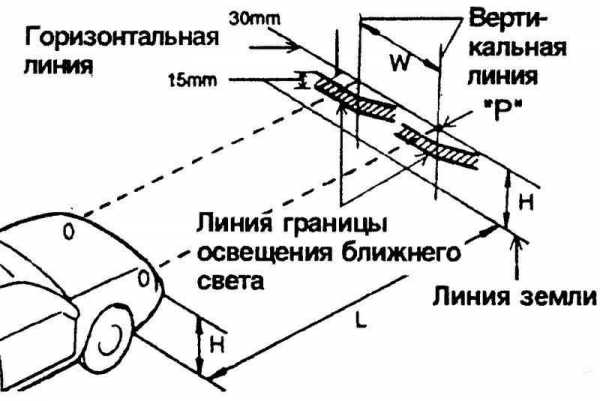

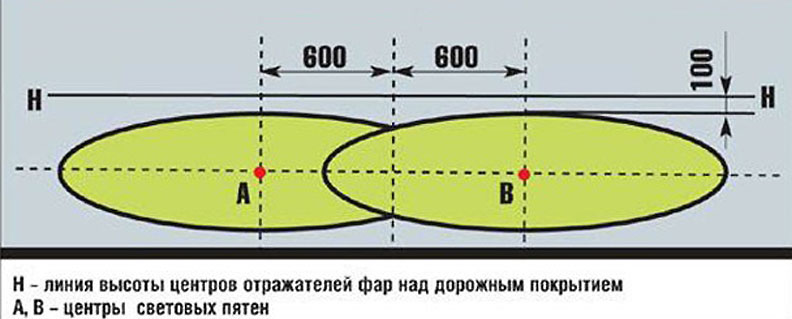

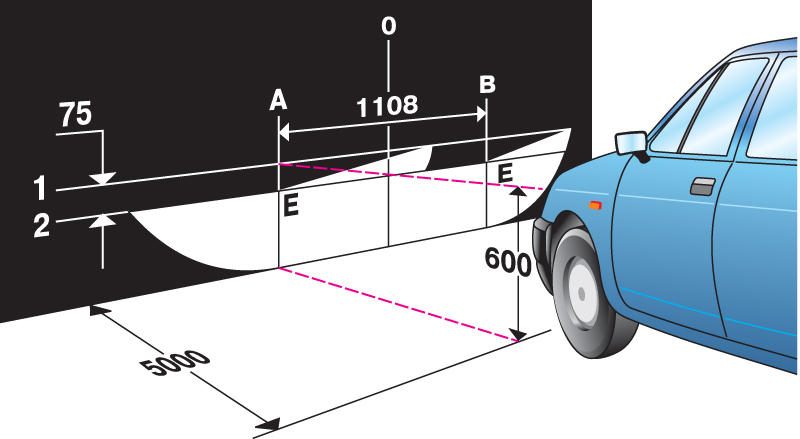

Диаграмма регулировки основных запасов

Рассмотрим особый случай, актуальный для большинства современных автомобилей Открываем капот и смотрим на поверхность фар, на которой должна быть белая или желтая наклейка с пиктограммой, указывающей на наклонный луч, испускаемый фарой На ней должен быть указан стандартный угол наклона — в данном случае мы принимаем его равным 1 0 Если наклейка отсутствует или очень плохая, вы должны найти правильное число в руководстве по эксплуатации

Найдем ровную стену и точно отрегулируем автомобиль, чтобы его нос находился под углом 90 градусов к плоскости Теперь нужно поставить две точки на стене, соответствующие центрам фар, а также проводим линию вдоль вертикальной оси автомобиля — для этого можно посмотреть положение символа Соединяем две точки линией и проводим ее через вертикальную ось Если вы не уверены в своих художественных способностях, лучше использовать строительную плоскость, чтобы можно было строить параллельно земле Завершаем подготовку установкой гидравлического корректора в нулевое положение

Теперь перемещаем автомобиль на расстояние 5 метров (при желании больше, что рекомендуется для владельцев автомобилей с ксеноновыми фарами и другими мощными источниками света) На стене размещаем вторую линию, которая от ПЕРВОЙ 500*1,0% = 500*0. 01 = 5 сантиметров должно быть под Если вы выбрали другое расстояние или наклейка на наклейке имеет другой угол, то замените эти цифры в приведенном расчете Включите фары и посмотрите на результат — при ближнем свете фар верхний край светового пучка должен проходить по линии, проведенной вниз, а лучи, освещающие бордюр, не должны выходить за линию, соответствующую центрам фар Если высота фар установлена неправильно или фары наклонены в сторону, поверните соответственно боковой и центральный регулировочные винты

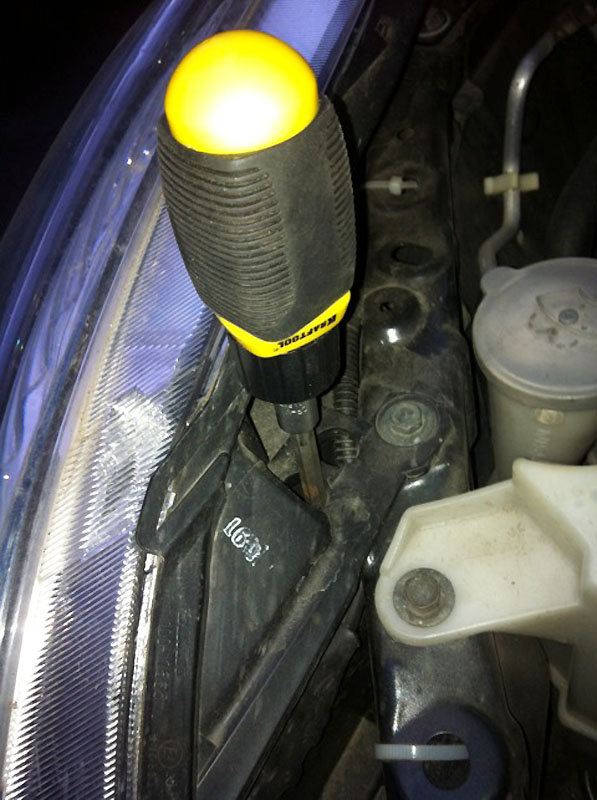

Регулировочный винт

Если вы хотите одновременно отрегулировать освещение противотуманных фар, необходимо провести вторую линию — на этот раз на 22 сантиметра ниже второй. Верхний край светового луча «Тогуменс» не может находиться выше этой третьей линии. Если на автомобиле установлены отдельные фары, их необходимо отрегулировать индивидуально — для этого отметьте их положение на стене и снова проведите линию через центр положения осветительных приборов. Над ним нужно разместить еще одну линию длиной 5 сантиметров. Верхняя граница луча самых дальних фар должна соприкасаться с ним, но не выше.

Легко или трудно?

Практика показывает, что первые 1-2 раза владельцы автомобилей подвергаются реальным испытаниям, которые длятся более часа. Со временем приобретается навык, который может значительно сократить время, необходимое для настройки, но процесс все равно требует максимальной концентрации. Кроме того, водителя подстерегает опасность сломать регулировочные винты и серьезно повредить фары. Если это вас не пугает, стоит провести процедуру самостоятельно. В противном случае можно воспользоваться услугами профессионального сервиса, который стоит относительно недорого.

Как регулировать фары автомобиля своими руками

Включает фары на автомобилях

Несмотря на большое разнообразие автомобилей, настройка оптики требует одинаковой последовательности действий. Вы можете настроить фары сервисным способом и самостоятельно, в последнем случае не требуется специальных инструментов и оборудования.

Когда и зачем нужно регулировать фары автомобиля

Каждый автовладелец должен знать, что управлять автомобилем в темное время суток можно только при хорошем освещении, что обеспечивает правильную регулировку фар. Если оптика установлена неправильно и угол наклона не соответствует заданным требованиям, водители встречных автомобилей будут ослеплены рассеянным потоком света. Такая ситуация увеличивает вероятность аварии во время встречного движения автомобилей. Кроме того, низкая эффективность фар снижает дальность видимости, что также увеличивает сражения в случае чрезвычайной ситуации.

Эксплуатация автомобиля происходит на дорогах, которые в большинстве случаев имеют неровности. Следовательно, угол установки фермы меняется и нуждается в регулярной регулировке. Кроме того, они прибегают к этой процедуре в следующих ситуациях:

  • При установке новой фары была заменена лампа или отражающий элемент;
  • После установки тумана;
  • В случае аварии, при которой была повреждена передняя часть автомобиля;
  • При ремонте или замене элементов подвески;
  • При замене колес или шин.

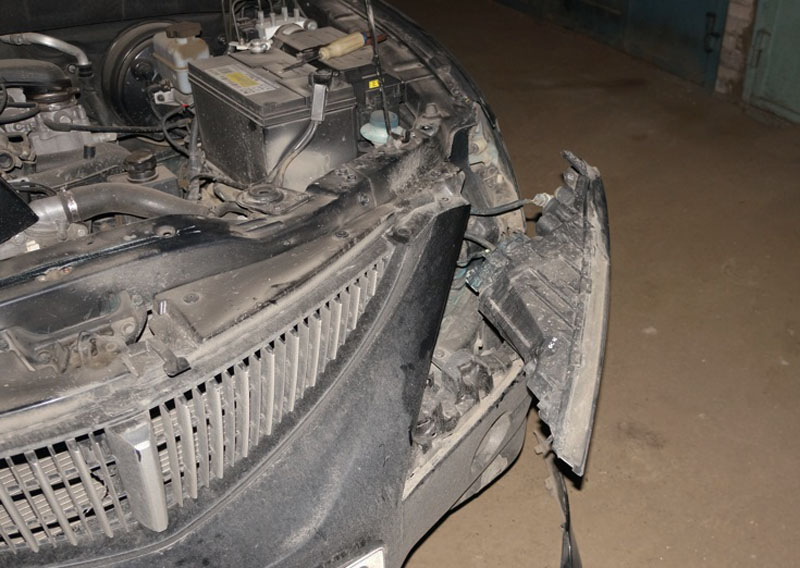

Замена фар

Как правильно настроить: Подготовка к работе

Если следовать советам опытных автовладельцев, то они не советуют новичкам проводить самостоятельную оптическую регулировку без предварительной подготовки к этой процедуре. В противном случае вам придется обратиться за помощью в автосервисный центр. Подготовительный этап к настройке Предполагает создание условий, соответствующих стандартному состоянию автомобиля:

  1. Перед началом регулировки из багажного отделения удаляются все лишние предметы и остается только стандартное оборудование, которое включает в себя аптечку, домкрат и знак аварийной остановки.
  2. В ходе настройки Кузов должен быть правильно установлен, для чего проверяется давление в шинах. Параметр должен соответствовать рекомендациям производителя.
  3. Если корректировка производится в сочетании с помощником, процесс можно ускорить, при этом весовые категории должны быть одинаковыми с владельцем
  4. Очистите оптику от грязи, чтобы удалить дорожную пыль, используйте чистую воду, а для удаления масла и других химических веществ используется органический растворитель
  5. Предварительно смажьте регулировочный винт проникающей жидкостью, затем ослабьте крепеж и проверьте, как фары закреплены в нише
  6. Перед началом регулировки найдите ровное место и сделайте вертикальную отметку на стене

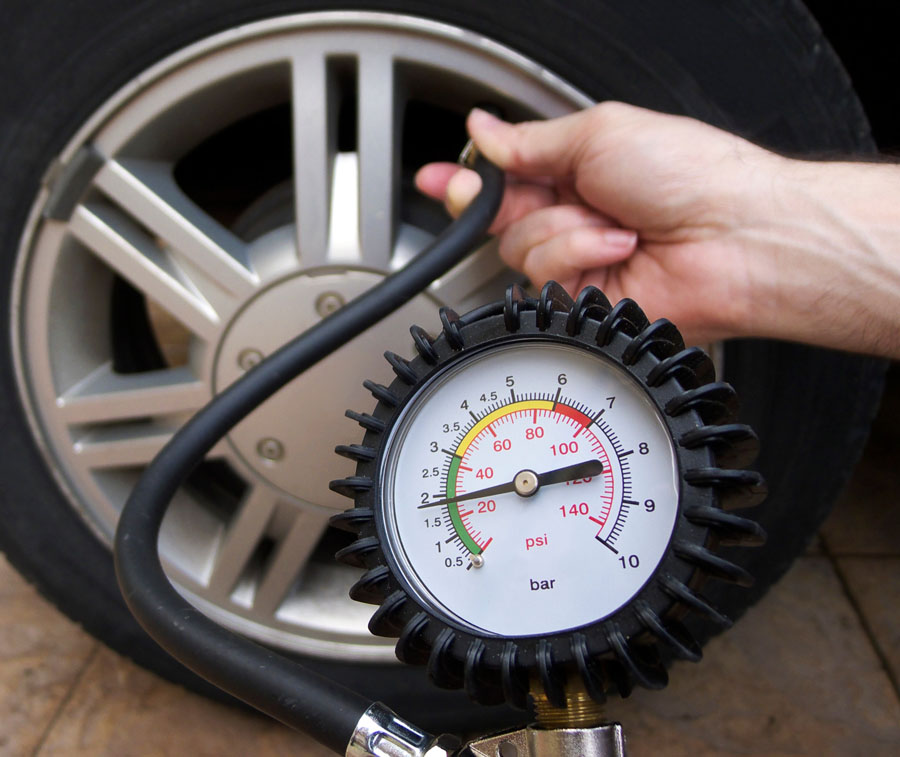

Проверка давления в шинах

Маркировка для регулировки

Для правильной разметки необходимо подойти к стене 2 М, после чего на ней размещается центр автомобиля и осевая линия фар Далее следует отметить расстояние от поверхности дороги до выбранного осветительного прибора От центра фары, отмечается расстояние до центра машины Затем наносится линия 5 см Она соответствует состоянию лампы от земли, когда они отходят от стены на 7 метров Далее точки, соответствующие оптическим центрам каждого осветительного прибора, соединяются линией, дополненной еще тремя вертикально расположенными отрезками (от центра фар и от центра экрана:) Автомобиль). Когда разметка закончена, начинают регулировать приближение и акцент фар

Регулировка формирования

Способы регулировки фар

Существует несколько способов регулировки оптических приборов:

  1. Применение стенда Этот метод используется в автосервисах.
  2. Регулировка с помощью инструмента, который дает наилучшие результаты
  3. Если инструмент недоступен, вы можете сделать это вручную, как обычно

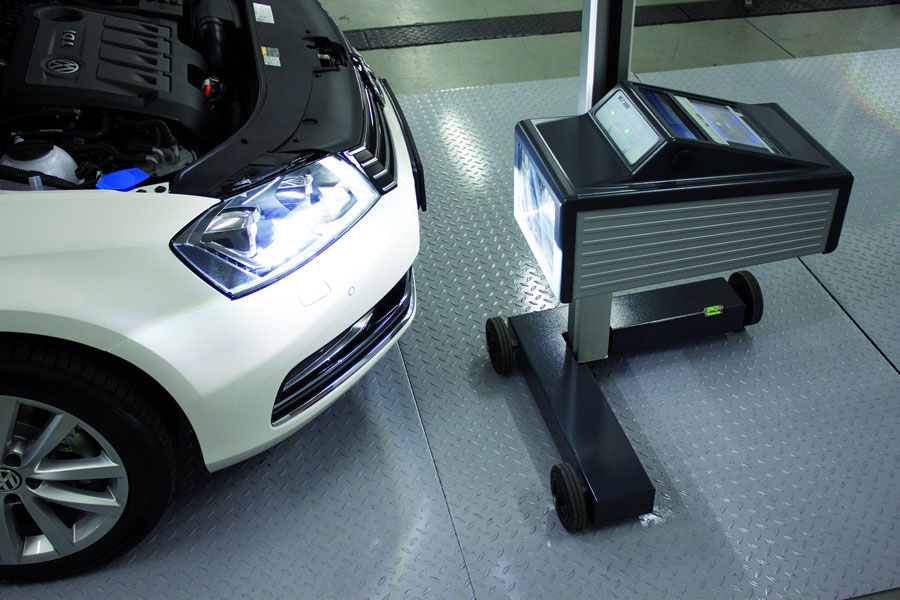

Оптическая регулировка на сто

Не каждый водитель знает, как правильно отрегулировать оптический прибор В этом случае лучший выход — обратиться на станцию технического обслуживания, где для регулировки фар используется специальное оборудование, при этом точность выше, чем вручную настройке । Если процедура проводилась впервые, следует также заехать на станцию технического обслуживания, чтобы проверить точность работы. В результате вы будете знать, насколько правильно вы поступаете.

Конфигурация оптики с помощью одного устройства

Независимая регулировка

Для настройки Прибегнем к стандартной схеме — так прибегнем к оптике самостоятельно В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки Как правило, план регулировки должен быть приложен к технической документации машины Универсальный метод, который подходит для большинства автомобилей, включает следующую последовательность действий:

  • Отметка делается на плоской вертикальной поверхности (стене), содержащейся в виде подставки;
  • Автомобиль устанавливается перед стеной на ровном горизонтальном месте на расстоянии 7-10 метров.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия завершены, можно приступать к настройке освещения на ближайшее время, а затем на длительное время

Установка освещения рядом с домом

После правильной разметки сначала включаем свет фар, регулируется угол наклона оптического прибора Параметр должен совпадать с горизонтальной линией, отмеченной на стене Для достижения желаемого светового пучка поворачиваются винты для регулировки, которые расположены за фарой в моторном отсеке Процесс происходит поочередно, пока один прибор регулируется, второй закрывается, например, картоном Если вы установите световой пучок немного ниже места, где отмечены центры оптических приборов, можно считать, что процесс выполнен правильно

Самодельная регулировка фар

Материал главной балки

Главный луч управляется отдельно от соседнего света, а разметка на стене меняется незначительно. Вертикальная поверхность должна быть ровной и гладкой, а расстояние должно составлять не менее 10 метров. Последовательность маркировки следующая:

  1. Полностью оборудованный и опытный автомобиль устанавливается на ровной поверхности перед вертикальной поверхностью, на которой отмечено положение фар. Чтобы определить фактическое местоположение этих центров, мы ищем их с помощью автомобиля. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной линии.
  2. После нанесения разметки автомобиль отодвигается на расстояние 10 метров, светорегулятор устанавливается на ноль. Световой пучок, полученный из оптики головки, должен находиться на верхнем краю, в нижней линии ниже основной горизонтали.
Видео: Регулировка фар на примере автомобиля Ford Fusion

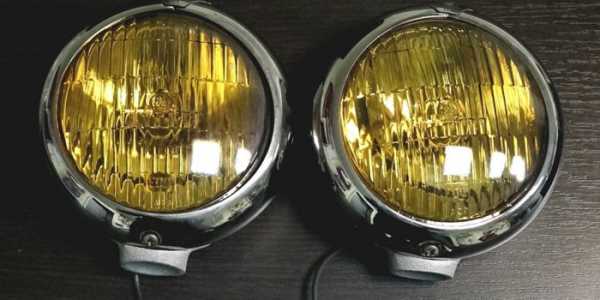

Регулировка PTF

Конфигурация выполняется путем поворота оптического устройства по вертикали и горизонтали для получения оптимального угла наклона. Предварительно выкрутите винты крепления противотуманки на предбампере и выполните следующие действия:

  • Установите машину на ровной поверхности на расстоянии около 5-7 метров от вертикальной поверхности (например, стены дома). Машина должна быть установлена так, чтобы ее ось была перпендикулярна плоскости, на которой производится маркировка.
  • Давление в шинах должно соответствовать стандарту, а сам автомобиль должен быть накачан сбоку, чтобы пружины подвески были на месте.

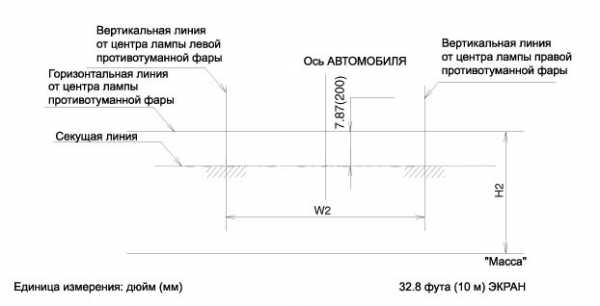

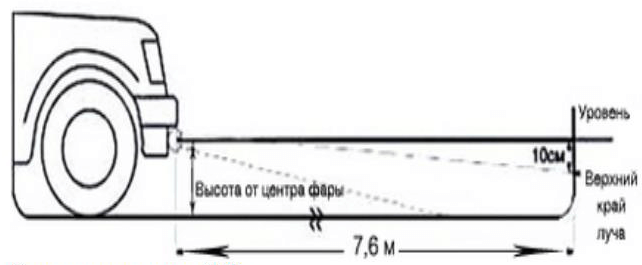

Схема регулировки противотуманных фар

Сам процесс примерки включает в себя следующие этапы:

  1. Измеряется расстояние между центром противотуманной линзы и основанием площадки.
  2. На стене отмечается горизонтальная линия, высота которой соответствует проведенным измерениям.
  3. Вы включаете светильник ближнего света и отмечаете вертикальную поверхность центром двух лучей.
  4. Выключите свет ближнего света и включите противотуманный свет.
  5. Когда автомобиль находится на расстоянии 5 метров от поверхности с разметкой, верхний край светового луча должен быть на 10 см ниже высоты горизонтального пятна. Боевая оптика должна быть установлена параллельно продольной оси машины.
  6. Расстояние между центрами световых лучей должно составлять 1200 мм.
  7. На стене проводится линия, делящая автомобиль пополам.
  8. Проводится полоса, которая на 10 см ниже первой.
  9. Измерьте расстояние от противотуманной фары до земли и от фары до центра автомобиля.
  10. Пересечение полученных линий является центром тумана.
Видео: Как отрегулировать противотуманные фары без прибора

Это схема регулировки фар и противотуманных фар. Ознакомьтесь с последовательностью действий, настройку Вы можете сделать это сами. Правильно выполненная процедура повышает безопасность водителя, пассажиров и других участников дорожного движения в темное время суток. Из вышесказанного можно сделать вывод, что регулярная проверка эффективности работы фар является важным мероприятием и пренебрежение этой процедурой неоправданно.

Чтобы самостоятельно отрегулировать фары, необходимо подготовить для этого автомобиль, вертикальную поверхность, единую площадку и правильно разметить ее. Остается настроить оптику, регулируя винты в соответствии с определенной последовательностью действий.

Midway777 › Блог › Как самостоятельно отрегулировать свет фар?

Каждый автомобилист так или иначе сталкивался с проблемой неправильно отрегулированных фар: они не только уменьшают эффективное поле зрения в темноте, но и представляют реальную опасность для автомобилистов, движущихся во встречном потоке На данный момент существует 3 решения проблемы неправильно отрегулированных фар: В автосервисе есть много противников самостоятельной регулировки фар с помощью специального оборудования и вручную Их основные аргументы — «кустарщина» этого метода, неточности настройки И несоблюдение требований к нему, но что делать с теми, кто почему-то не может позволить себе купить дорогостоящее оборудование или воспользоваться услугами автосервисов?

Процесс установки можно условно разделить на 3 действия:

1. обозначение на стене; 2. обозначение лампы; 3. установка рядом с миром;

В этой статье ❶ — ❶ эксперты расскажут, как самостоятельно отрегулировать и настроить освещение передних фар Перед началом работы проверьте функциональность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут установить неправильный угол наклона при настройке Что влияет на качество настройки

-Вертикальная стена — город перед стеной, не менее 7,5 м — разметить экран — чем-нибудь (лента, мел …).

Для начала необходимо разметить экран для предстоящего настройки । Для каждого автомобиля маркировка экрана индивидуальна и зависит от ряда параметров Универсальные символы применимы к большинству современных автомобилей

Так или иначе, компании определяют условия, при которых производится регулировка фар Как правило, автомобиль должен быть поставлен на 12 баков и загружен определенным образом Бывает, что добиться хорошей настройки обычно невозможно из-за дефектов лампы

Обратите внимание, что существует 2 типа ламп: ближний комбинированный и раздельный на дальнем свете Для комбинированных ламп регулировка освещенности производится на ближнем свете, а на дальнем регулировка производится автоматически Для отдельных ламп. Вам необходимо отрегулировать лучи как дальнего, так и ближнего света

Процедура разметки экрана на стене:

1) подъехавший вплотную к стене автомобиль, делающий отметку на стене:

Машина (м) — краевая ось каждой лампы — ⑦.

2) отойдя на расстояние 7,5 м от стены, коснитесь стены и проведите горизонтальную линию, соединяющую точки центров ламп (H) Центры Проведите вертикальные линии через точки центров ламп Проведите вертикальную линию через точку центра центра.

Проведите дополнительную горизонтальную линию на расстоянии 7,62 см (3 «) ниже линии, соединяющей центры ламп (B-B).

3) если вы правильно выполнили все пункты, ваш экран должен иметь вид, как на рисунке выше Теперь вам нужно включить свет возле фар и настроить его, как показано на рисунке:

Непосредственная регулировка фар не представляет особой сложности — нужно подогнуть регулировочные винты, чтобы добиться правильного луча на экране за фарами, регулировочные винты расположены под капотом автомобиля

Данный метод настройки Подходит для ламп с комбинированным ближним светом После настройки ближнего света в соответствии с описанной выше системой, ваш дальний свет будет настроен автоматически

Раздельная — для передних фар с системой освещения свободной длины, необходимо регулировать освещенность света каждой лампы одновременно, экран обозначен по-разному:

При настройке бесконтактные лампы регулируются в соответствии с процедурой, описанной выше, а пучок резервуара представляет собой равномерный круг с центром на D.

Если вы выполнили все пункты нашего руководства, ваши фары правильно настроены и не перекрывают поток встречных потоков. Обратите внимание, что вы никогда не добьетесь полностью настроенного света без использования специального оборудования, применяемого в специализированных центрах по регулировке освещения фар.

Как настроить фары ближнего света

Как отрегулировать фары. Способы регулировки освещения

Чтобы избежать таких проблем, как зона плохой видимости в темное время суток и повышенная опасность для водителей на встречной полосе, необходимо правильно отрегулировать фары автомобиля.

Универсальное руководство по регулировке фар

Это можно сделать вручную с помощью специалистов автосервиса или с помощью соответствующего оборудования. Если вы хотите сохранить эту процедуру, но сделать ее правильно, фары освобождаются в четыре этапа:

  • Сделайте пометки на стене;
  • Пометьте лампы;
  • Настройте освещение крупным планом;
  • Настройте основные моменты.

Когда необходимо отрегулировать фары

Каждый водитель должен знать, когда необходимо отрегулировать фары. Поэтому, если вы не относитесь к их числу, мы вкратце напомним вам об этом. Эта процедура проводится в одном из следующих случаев:

  • При замене лампочки в фаре. Это относится как к однооптическим, так и к монооптическим устройствам.
  • При замене одной или обеих фар. Это может быть вызвано поломкой, несчастным случаем или желанием установить более мощное или техническое осветительное устройство.
  • Если вам неудобно ездить с существующим освещением и необходимо внести коррективы.
  • В этом случае водители встречных автомобилей будут мигать в темноте сильными фарами, указывая на то, что вы их ослепляете.
  • При установке противотуманных головок. Обычно выполняется только регулировка ПТФ.
  • После проведения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия других диаметров.
  • Затем при подготовке к прохождению губернатора.
  • Перед поездкой на дальние расстояния.

Проследите за светом фар вашего автомобиля и при необходимости отрегулируйте его. Помните, что неправильно выставленные световые кошельки создают неприятные ощущения и опасность не только для вас, но и для водителей встречных автомобилей.

Два универсальных способа регулировки фар

Прежде чем приступить к регулировке фар, проверьте следующие автоматические параметры:

  1. Разница в объеме шин.
  2. Положение пружин в подвеске.
  3. Полное распределение всех типов нагрузок.
  4. Уровень давления в шинах.

В случае неисправности угол освещения будет неправильным, что, в свою очередь, повлияет на качество настройки. Конечно, для того чтобы правильно настроить освещение, необходимо соблюсти некоторые критические условия. Первое из них — наличие вертикальной ровной стены с достаточным пространством для автомобиля длиной не менее 7,5 метров.

Для прямой разметки можно использовать либо мел, либо ленту. Поскольку каждый автомобиль имеет свои размеры, маркировка для него сугубо индивидуальна. Однако существует несколько стандартных значений, которые можно использовать практически для всех автомобилей.

Первый способ регулировки фар

Находим аналогичную платформу, боковая сторона которой должна упираться в стену Стена опять же должна быть без выступов, углов, различных неровностей и строго вертикальной Подъезжаем ближе к стене и отмечаем центр станка и центральную линию ламп

Для того чтобы правильно разметить стену, необходимо отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля, затем стоит провести еще одну линию на стене на 5 см ниже нее Далее отъезжаем на 7,5 метров от стены и проводим горизонтальную линию на стене, отмечая центральные точки на обеих лампах

Затем проводим вертикальные линии через центры лампочек Еще одна вертикальная линия должна быть проведена через центр машины Эта линия должна быть на 7,62 см короче той, которая соединяет центры наших лампочек

Регулировочные винты для настройки пучка света фары

После разметки включаем свет возле фар и производим непосредственно настройку Угол наклона ламп должен полностью совпадать с горизонтальной линией, а место, где свет начинает подниматься, обязательно должно совпадать с пересечением проведенных линий.

Поэтому для получения желаемого пучка света необходимо подогнуть регулировочные винты под капотом за фарой

Идеально правильный вариант — когда свет находится немного ниже центральной отметки фар

Если автомобиль имеет комбинированный дальний и ближний свет, можно отрегулировать только один дальний свет, а ближний будет отрегулирован автоматически

Если ваша машина имеет отдельную систему для дальнего и ближнего света, то каждый пучок света должен быть настроен по размеру и разметка стены также немного отличается — ближний свет регулируется описанным выше способом А дальний свет должен быть расположен так, чтобы он попадал точно на центральную разметку фар В этом случае лучше использовать специальные инструменты, без которых правильная регулировка в данном варианте не получится

Второй метод регулировки фар

Необходима такая же ровная стена, как и в первом случае, но автомобиль уже должен быть расположен на большем расстоянии — 10 метров Чтобы настроить установку как можно точнее, сначала необходимо подготовить автомобиль: Подкачайте шины, залейте полный бак бензина, используйте человека, лучше всего подходящего для взвешивания водителя.

Чтобы отрегулировать фары без устройства

На стене отмечаем точки, соответствующие центру ламп, и расстояние, на котором они находятся в реальности Соединяем эти две точки горизонтально, а затем проводим еще две горизонтальные линии:

  • Дно 12 см;
  • 22 см больше

После завершения разметки устанавливаем ручку управления светом на нулевое показание Верхняя граница светового пятна основных фар должна приходиться на второй ряд, а на третий ряд — на верхнюю границу противотуманных фар

Но пересечение всех световых потоков должно быть на пересечении наших линий под номерами 12 и 22 сантиметра ниже центра ламп на 3 каждая Кроме того, водитель должен убедиться, что дополнительный винт находится в изолированном состоянии, а если есть гидробак, то он должен быть настроен соответствующим образом по полученной нагрузке состояние машины с водителем без пассажиров

Регулировка PTF

Регулировка противотуманной головки немного, но все же отличается от описанного выше способа Перед регулировкой ПТФ необходимо оснастить машину дополнительным грузом в 70 кг — все подходит и помещается в ваш автомобиль

Мы также заправляем полный бак и располагаем автомобиль так, чтобы он находился на максимально горизонтальной поверхности на расстоянии 10 метров от света результирующего экрана. Однако многие опытные водители утверждают, что 5 метров вполне достаточно.

Схема регулировки противотуманных фар

На стене мы проводим линии, обозначающие важные точки по ее краям. Нижняя линия — это размер от земли до тумана, верхняя — то же самое, только расстояние в два раза больше.

Мы также отмечаем расстояние до центра автомобиля и смотрим прямо на центры обеих противотуманных фар. В результате должен получиться рисованный экран экрана с двумя точками центров ламп, также будут ограничения для нижнего и верхнего световых пределов.

После нанесения линий установите машину на расстоянии 10 метров от стены и, используя отвертку и регулируя винты на фарах, сфокусируйте луч света от ламп в точках, где расположены центры фар Рисунок.

Регулировка фар Linzer

Перед регулировкой фар Linzer необходимо знать, что существует два типа фар — регулируемые и нерегулируемые. Последние стоят довольно дешево, и мы не рекомендуем использовать такие осветительные приборы. Один из примеров такой фары выпускается под брендом Depo. Некоторые фары оснащены автоматическим регулятором. Однако он часто оказывается неудачным, так что это тоже не лучший вариант.

Существуют специальные регуляторы для регулировки фар Linz, а также для обычного светового оборудования. В этом случае невозможно дать четкие рекомендации на разных автомобилях и даже на разных фарах, поэтому регулировка производится разными способами. Обычно для этого используются регулировочные винты, рукоятки или ручки. Но, прочитав общие инструкции по регулированию освещенности фар, вы сможете справиться с этой задачей.

Регулировка FAI по устройству

Регулировка фар

Фары обычно регулируются специальными устройствами. Их покупка нецелесообразна для обычного автовладельца, поскольку такого устройства слишком много и используется оно нечасто. Поэтому знания по регулировке фар пригодятся вам только для того, чтобы проверить, правильно ли работает сотрудник.

Алгоритм тестирования будет следующим:

  1. Продольная ось приспособления относительно автомобиля. Не факт, что автомобиль ехал строго вертикально в боксе. Это основное условие. Для этого в верхней части устройства имеется зеркало с горизонтальной линией. При этом вы можете просто отрегулировать устройство так, чтобы оно было строго перпендикулярно кузову автомобиля и фарам.
  2. Выдвиньте устройство строго горизонтально. Обычно конструкция его корпуса предусматривает наличие плоскости с пузырем для этих целей. Это простой, но надежный инструмент, с помощью которого можно добиться желаемых результатов.
  3. Регулировка угла установки. На разных устройствах его можно настроить по-разному (один из таких вариантов — поворотное видео). Значение угла «0» означает, что фары светят как надо во время движения машины. Угол может варьироваться в десятых долях градуса. Значение угла, под которым должна быть использована фара, можно найти в справочной литературе к вашему автомобилю.
  4. Настройка должна соответствовать оси устройства и оси фары.

Помните, что нельзя сильно «поднимать» лучи фар. В данном случае значение светового потока действительно составляет 20. 30%, что является важным показателем. Кроме того, таким образом вы будете ослеплять водителей, едущих вам навстречу.

Автор: Иван Матешин

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях, мы обязательно ответим!

Настройка среднего освещения

Правильная регулировка передних фар оказывает большое влияние на безопасность и комфорт на дороге Узкое освещение неправильно отрегулированных фар может привести к ослеплению водителей встречных автомобилей и уменьшению зоны видимости Чтобы избежать этих проблем, необходимо знать, как правильно отрегулировать свет фар ближнего света

Существует множество способов сделать это:

* Обратитесь к специалистам по обслуживанию автомобилей,

* Используйте специальные инструменты,

* Отрегулируйте фары самостоятельно. *

Некоторые автомобилисты считают, что самостоятельная регулировка фар может быть неточной, но для тех, кто не покупает дорогое оборудование по дешевке или полагается на помощь специалистов, в этой статье даются советы по регулировке и настройке фар.

Нужно знать, что в некоторых светильниках есть два типа ламп, дальний и ближний свет совмещен, в других — разные комбинированные лампы в настройка Производится в ближнем свете В разных, необходимо настроить как дальнее, так и ближнее освещение

Перед началом регулировки необходимо проверить автомобиль на предмет технического обслуживания На самом деле, на направление света фар влияют такие факторы, как положение пружин подвески, распределение нагрузки на шины, давление в шинах, разница в размерах шин и т.д.

Перед регулировкой необходимо загрузить автомобиль так, чтобы подвеска была установлена

Регулировка фар легкового автомобиля, когда автомобиль частично загружен, а топливный бак заполнен наполовину

Регулировка угла наклона фар

Мы ставим автомобиль на аналогичную платформу перед стеной на расстоянии 1 — 10 метров Чем больше расстояние от стены, тем выше точность регулировки Экран устанавливается строго на стену, которая имеет светлую и шероховатую поверхность Регулировку лучше всего проводить в темноте или в темном помещении Для этого может подойти обычный гараж, но в этом случае расстояние до экрана небольшое, поэтому регулировка будет приблизительной

Обозначение на иллюстрации:

O-вертикальная ось автомобиля;

H — высота центра светового пятна на экране;

H — это расстояние от центра фары автомобиля до земли;

④ — расстояние между экраном и фарой.

Формула для расчета размера:

h = h — (14 * l * h) / 1000000। Единица измерения — мм.

Пример расчета размера:

Высота = 470 миллиметров (0,47 метра);

H = 470 — (14 * 5000 * 470) / 1000000 = 437 ( миллиметров) = 43,7 CM

Как отрегулировать свет возле прожекторов?

Для регулировки освещения на стене делается отметка для настройки .

Маркировка выглядит следующим образом:

1. автомобиль устанавливается на стену, на которой отмечается центр автомобиля и центральные линии ламп (A и B).

2. тогда необходимо поставить машину на расстоянии от стены

3. торопливая линия 1, которая находится на расстоянии от H. Paul

4. линия пик 2. Он находится на расстоянии H-H от пола Размер H рассчитывается по формуле

5. настройте ближний свет (в вертикальной плоскости) вдоль линии 2. в этом случае вы можете использовать следующие опции: Верхний предел подсветки экрана должен быть таким же, как и в строке 2. это связано с тем, что

6. если необходимо, создайте настройку прожекторы в горизонтальной плоскости

Что обратить

Сама регулировка фар происходит следующим образом: Регулировочные винты под капотом на задней стенке фар выкручиваются таким образом, чтобы сконфигурировать лампы с комбинированным освещением, настройка Быстрое освещение происходит автоматически

Если системы ближнего и дальнего света на фарах разные, регулировка выполняется отдельно для каждой лампы. Расположение экрана настройки также должно быть другим.

При соблюдении всех пунктов статьи вы можете правильно отрегулировать фары автомобиля. Но для более точного настройки Тем не менее, лучше всего обратиться к специалистам.

Когда вы должны включать фары?

Новые правила обязывают водителей включать ближний свет фар или дневные ходовые огни не только за городом, но и в деревне днем и ночью.

Согласно правилам дорожного движения, ближний свет фар должен быть включен в следующих случаях:

В ночное время и при недостаточной видимости, независимо от уличного освещения, а также в туннелях, все движущиеся автомобили и мопеды должны включать дальний или ближний свет фар.

При остановке и стоянке в ночное время на грунтовых участках дороги, а также в случае недостаточной видимости необходимо включить ограничительный свет на автомобиле. В случае недостаточной видимости в дополнение к боковым фарам могут быть включены ближний свет фар, противотуманные фары и задние противотуманные фары.

При движении в светлое время суток ближний свет фар всех движущихся автомобилей должен быть включен, чтобы обозначить это, необходимо включить ближний свет фар или дневные ходовые огни.

Вождение без ближнего света фар. Хорошо

Ст. 12.20 КоАП РФ:

Нарушение правил использования внешних световых приборов, звуковых сигналов, аварийной сигнализации или знаков аварийной остановки.

Наказание: предупреждение или штраф в размере 500 рублей.

Нужно ли включать ближний свет фар?

Нужно ли включать ближний свет фар?

Как отрегулировать фары своими руками: регулировка ближнего/дальнего света и ПТФ.

За время эксплуатации автомобиля практически каждому водителю приходилось искать решение такой распространенной проблемы, как неисправность фар. Неправильно настройка Фара значительно ухудшает видимость в плохих условиях или ночью. Другая опасность заключается в том, что водители транспортных средств, движущихся по встречной полосе, не могут вовремя увидеть ваш автомобиль издалека.

Как можно отрегулировать фары?

Вы можете отрегулировать фары одним из трех способов. Вы можете обратиться к мастерам, работающим в автосервисе со специальным устройством для регулировки фар. Многим удобно выполнять эту работу вручную.Многие уверены (и, надо сказать, напрасно), что самостоятельно выполнить такую процедуру невозможно, так как без соответствующих знаний и навыков трудно будет избежать ошибок в процессе. настройки . Но что делать, если нет специального оборудования и нет возможности вовремя обратиться к специалистам? Вам необходимо знать некоторые правила настройки освещения. Итак, как проводится такая важная процедура, настройка регулировка фар своими руками? Эксперты говорят о трех основных этапах этого процесса:

  • Разметка в соответствии с определенными рисунками на стене;
  • Обозначение положения лампы;
  • Прямая реализация настройки света.

Важное замечание: прежде чем приступить к регулировке, убедитесь, что сам автомобиль находится в хорошем состоянии.

Дело в том, что направление света напрямую зависит от следующих важных факторов:

  • Давление в автомобильных шинах;
  • Исправность пружин подвески легкового автомобиля;
  • Нагрузка на подвеску или ее распределение.

Если ваш автомобиль неисправен и имеет любую из этих проблем, возможно, вы отрегулировали фары под неправильным углом. Соответственно, регулировка фар DIY выполняется наихудшим из возможных способов. Некоторые умудряются делать это даже хуже, чем до корректировки.

В любом случае, чтобы выполнить работу достаточно качественно, необходимо соблюдать некоторые важные требования:

  1. Вам нужна ровная стена, перед которой можно припарковать автомобиль. Свободное пространство перед стеной должно составлять 7-8 метров.
  2. Приготовьте мел или клейкую ленту. Они понадобятся для маркировки.
  3. Перед настройкой Постарайтесь разметить поверхность как можно тщательнее, используя в качестве ориентира индивидуальные параметры вашего автомобиля. Или — используя универсальные значения, подходящие для преобладающего количества легковых автомобилей.

После того, как новый автомобиль «помыт», его необходимо проехать, чтобы исключить возможные производственные дефекты. Статья о вождении нового автомобиля Lada Granta со всеми деталями и нюансами.

Приближается зима, а это значит, что вам нужно подготовить свой автомобиль к морозам. Узнайте все о подготовке автомобиля к зиме.

Реализация разметки

Регулировка ПТФ или фар — ответственный процесс, но он не так сложен, как может показаться на первый взгляд. Сначала нужно отъехать на расстояние около 2 метров от стены и отметить на стене центры осей фар. Затем необходимо подъехать на расстояние около 7,5 метров.

Соедините линией точки, обозначающие центр каждой из ваших фар. Затем добавьте вертикальную линию к этой горизонтальной линии: она будет соединена с точкой обозначения центральной части вашего автомобиля. Вам также понадобится дополнительная линия разметки. Она проходит параллельно линии, соединяющей центры фар. Эта дополнительная линия должна быть проложена на расстоянии около 6-7 сантиметров.

Разметка стены завершена, пора переходить к самой сцене настройки . Включите ближний свет фар. Вам нужен правильный луч — затягивайте регулировочные винты медленно и осторожно. Они находятся под капотом легкового автомобиля за фарами. В идеале свет должен быть ниже точки на стене, которая обозначает центр ваших фар. Таким же простым способом каждый может настройка фары с комбинированным освещением (т.е. «ближний-дальний»).

Если «тарифы» разные, вам придется настраивать освещение отдельно по разным схемам. Соответственно, разметка будет немного отличаться. Однако регулировка фар ближнего света выполняется в соответствии с процедурой, описанной выше. При регулировке дальнего света необходимо следить за тем, чтобы луч света падал точно на центр разметки. Следует, однако, сказать, что вручную, даже \u200b\u200bdтолько при самой тщательной настройке, результат все равно немного ниже настройке прожектор со специальным оборудованием.

В этом видео наглядно показан весь процесс регулировки фар:

ВАЗ 2110 . Регулировка фар для

Как отрегулировать фары на ВАЗ 2110? Почти то же самое, что и выше. настройки . Еще до начала регулировки фар обязательно (и хорошо!) вымойте лампы. Иногда из-за загрязнения линз световой поток не находит достаточного «пути» наружу. В других случаях дефекты стекол являются причиной недостаточного или рассеянного освещения фар автомобиля.

После мытья фар тщательно проверьте их поверхность. Обнаружены дефекты — трещины или сколы? Регулировка, вероятно, не поможет: сначала необходимо заменить линзу фары на новую. В случае неисправности следует также заменить отражатель. Как еще можно увеличить поток света? Установите в автомобиле ксеноновые или галогенные лампы, их использование очень эффективно.Фары автомобиля ВАЗ 2110 регулируются таким образом:

  • Найдите большой участок с ровной и достаточно высокой стеной;
  • Припаркуйте машину в 5 метрах от стены;
  • Попросите кого-нибудь сесть за руль: Ассистент должен весить столько же, сколько и вы;
  • Проведите линии, симметричные относительно центральной линии автомобиля, через центры фар;
  • Проведите дополнительные линии: первая — там, где находится центр фар (измерения следует проводить от земли), а вторая — на 6 сантиметров ниже первой линии;
  • Включите ближний свет одной из автомобильных фар, а другую накройте картоном. Убедитесь, что фары соответствуют отмеченным линиям и точкам. Все ли они совпадают? Это означает, что настройка прошла успешно, а если нет, повторите все с самого начала.

Видео о том, как отремонтировать фары на автомобиле ВАЗ 2110:

Если рулевое колесо наклонено в одну сторону, необходимо отрегулировать ось. Короткая конвергенция — что это такое и зачем ее регулировать? Ответ вы найдете в нашей статье.

Прежде чем заливать охлаждающую жидкость, выясните, что лучше для вашего автомобиля — антифриз или охлаждающая жидкость?

Некоторые советы по прогреву двигателя в холодную погоду можно найти здесь /tehobsluzhivanie / alert/kak-otogret-mashinu. html Можно ли прогреть автомобиль за 5 минут?

Регулировка противотуманных фар

Как регулируются противотуманные фары? Руководство настройка Оптимальная освещенность достигается методом вращения. Это означает, что вы должны вращать оптический элемент автомобильных фар как в вертикальной, так и в горизонтальной плоскостях.

Сначала нужно открутить винты, крепящие фары к бамперу. Очень удобно делать настройку противотуманные фары с современным, специально разработанным оборудованием. Если нет специального оборудования, действуйте следующим образом:

  1. Припаркуйте автомобиль с грузом (на водительском сиденье — человек или мешок с песком такого же веса, как и вы) на расстоянии около 5 метров от ровной стены.
  2. Создайте разметку.
  3. Убедитесь, что давление в шинах в норме. Не забудьте также слегка пошевелить автомобиль из стороны в сторону — это необходимо для того, чтобы вернуть пружины подвески автомобиля в нормальное положение.
  4. Мы включаем фары, смотрим на направление света, делаем настройку . Закрываем одну из фар картоном — одновременно регулируем вторую. Ну, а потом — совсем наоборот.
  5. Мы видим, что верх светового пятна должен быть на один сантиметр ниже того места, где фокусные точки ваших противотуманных фар проецируются на экран.

Как правило, настройка Вручную делается очень быстро, но если у вас есть возможность использовать специальное оборудование, стоит ею воспользоваться!

Как самостоятельно отрегулировать фары — правила настройки Ближний свет, дальний свет и противотуманки

Фары головного освещения — важнейший элемент автомобиля, без которого его эксплуатация строго запрещена. Каждый владелец автомобиля должен поддерживать их в оптимальном состоянии, поскольку они напрямую влияют на безопасность дорожного движения. Чтобы ответить на вопрос, как самостоятельно отрегулировать фары (ближний или дальний свет), прочитайте инструкцию ниже, в противном случае отдайте свой автомобиль в сервисный центр для корректировки.

Когда требуется регулировка фар

Одним из показателей, для которых необходима регулировка фар, являются сигналы, относящиеся к автомобилю встречного движения. Если водители часто подгоняют вас без видимой причины, пора обратить внимание на работу фар. Также необходимо настроить фары так, чтобы световое пятно освещало вам не дорогу, а площадь и бордюры. Вытащить одного настройку Рекомендуется проводить сервисное обслуживание перед началом каждого сезона и после ремонта деталей, связанных с передней подвеской.

Выясните, как должны работать эти устройства, прежде чем приступить к регулировке и настройке ближнего света фар, чтобы пучок света был направлен в нужном направлении. Правильно отрегулированные и правильно мигающие фары должны быть такими, чтобы горизонтальная линия их яркости совпадала с горизонтальной характеристикой, нанесенной на стену первой. То есть точка, в которой устраняется луч света, должна находиться на пересечении характеристик, отмеченных на стене.

Чтобы отрегулировать фары

Будь то линзы или ксеноновые лампы, они должны быть отрегулированы так, чтобы у вас не возникало проблем с дальностью и точностью света во время движения. Если направление света неправильное, а проверка и видимость недостаточны, это может привести к аварии. Такая процедура корректировки, как настройка Автомобильные фары требуют большой ответственности, и если вы не уверены, лучше обратиться к мастеру. В сервисных центрах есть специальные оптические стенды. Если вы хотите самостоятельно отрегулировать освещение автомобиля, ознакомьтесь с основными шагами:

  1. Выполните разметку по определенным схемам на каждой стене.
  2. Отметьте положение ламп.
  3. Работа простая настройки освещения.

Несколько затруднена регулировка направления и наклона светового пучка, а также отражателей соседних ваз, газелей и других автомобилей. Поэтому обязательно следуйте инструкциям. Обратите внимание, что правила регулировки таких устройств в России регламентированы ГОСТ 8769-75. Сначала установите машину на расстоянии 5 метров от стены. Если установлены ксеноновые лампы, увеличьте расстояние до 10 метров. Давление в шинах должно соответствовать параметрам, указанным в технических характеристиках автомобиля. Но опять же:

  1. Откройте капот и посмотрите на корпус лампы. Фара должна иметь изображение в виде профиля, который отбрасывается под определенным углом. Если наклейки отсутствуют, возьмите данные из технической документации машины.
  2. Приложите к стене проекции вертикальной оси автомобиля, центр VA. Вы можете использовать мел, ленту или лазер.
  3. Разметка должна располагаться на одинаковом расстоянии от земли, где находятся центры машин. Соедините все точки параллельной прямой.
  4. Возьмите величину расстояния от стены до автомобиля и умножьте ее на параметр уклона, указанный на этикетке. Пример: 500 (см) х 0,01 (один процент) = 5 см. Вернитесь от точек, спроектированных от центра лампы, к этому значению, сделайте новые отметки и затем соедините с линией.
  5. Включите ближний свет. Если левые края полукруга относятся к нижней линии, а правые — к верхней, все в порядке, но если это не так, откройте капот и отрегулируйте узлы с помощью винтов. Перемещайте балки по вертикали и горизонтали, чтобы получить результат.

Показать на видном месте

Ручная регулировка прожекторов может потребоваться только в том случае, если приборы были установлены отдельно. Если лампы совмещены, то настройку необходимо производить при ближнем свете. Для разных моделей процедура регулировки такая же, как описана в предыдущем разделе — начиная с обозначения соответствующих точек на стене и работы параллельных секций уже для данного типа светильника.

Туман

Чтобы безопасно перемещать рулевое колесо при ходьбе, начните к настройке «Туман». «Его основное назначение — уличный фонарь перед автомобилем на расстоянии 15 метров и бордюр. Как описано в инструкции, отметьте на стене точки проекции центра этих ламп и соедините их параллельными линиями пола. Затем нарисуйте вторую метку, включите прожекторы. Если верхний край обеих световых точек принадлежит второй (нижней) линии, а их центры находятся на расстоянии 120 мм друг от друга, все в порядке.

Диаграмма регулировки основных запасов

Поставьте незагруженный автомобиль на ровное горизонтальное место перед стеной / низким забором, чтобы решить проблему регулировки фар автомобиля. Нанесите вертикальную линию «0» на своеобразный экран, а затем проведите еще две линии (симметричные) «L» и «P» — они должны совпадать с центрами обеих фар. Используйте следующую схему для дальнейшего решения проблемы регулировки обеих фар:

  1. Если вы выполнили предыдущие шаги, нанесите высоту, соответствующую расстоянию центров ламп от земли, на горизонтальную линию «1» и на 5 см ниже нее — вторую такую же.
  2. Выключите каждую лампу и проверьте положение области освещения относительно схемы на экране.
  3. Край света должен проходить по горизонтальной линии «2», а наклонный отрезок «2» начинается в точке «Е» на пересечении линий «L» и «P».

Предустановленное значение

Чтобы узнать, сколько стоят фары, изучите расценки 3-4 или более сервисных центров, поскольку стоимость процедуры может сильно варьироваться. Такой подход поможет вам сэкономить деньги. В цену может входить опыт, профессионализм работников, место оказания услуг. Если вы планируете сравнить цены в Москве, воспользуйтесь таблицей ниже:

Источник: https://www.cssapemaster.ru/nastrojka-far

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer | Копирайтинг студия TEKT | Как настроить что угодно, лучшие инструкции
