Настройка антенны на спутник

Выбор спутника . Здесь мы переходим к основной части нашей установки, к настройке антенны на спутник . Для пирога вам нужно решить, какой именно. спутник Вы настраиваете свою антенну и частоту транспондера, к которой она относится. Как узнать, какие из них обычно спутники ? Для этого я использую хорошую программу спутникового транспондера, которая обновляет информацию о спутниках раз в месяц. В этой программе вы можете вам спутник Поиск телеканалов с интернет-провайдерами, с названиями радиостанций и категорий вещания с частотами транспондеров. Далее выберите спутник Вам необходимо выяснить, попадает ли район, где вы устанавливаете антенну, в зону ее действия. спутника . Карты с зонами покрытия спутника www. lyngsat-maps. com можно увидеть на . На следующем рисунке показан пример карты с зоной покрытия для спутника Hot Bird 7A 13.0°E. На

Hot Bird 7A 13.0°E. На

Месторасположение спутника . Хорошей программой для расчета вашего местоположения является спутника Относительно вашей широты и долготы. Это называется Satellite Antenna Alignment и является www. al-soft. Скачать com. Все, что вам нужно знать, это широту и долготу вашего города. До Вологды: широта 59 градусов 12 минут (северная); долгота 39 градусов 54 минуты (восточная). Перейдите по этой ссылкеПокажите миру!

То, что вы видите, — это не картинка, а реальная модель мира. Вы можете легко найти любой город, деревню, поселок, город и т.д. Управляйте миром с помощью кнопок управления, расположенных в левом верхнем углу картинки, или просто с помощью мыши! Вы можете ввести название своего города и нажать «Поиск на карте». После того как вы нашли свой город (вы также можете найти свой дом), скопируйте эту строку javascript: void (prompt («, gApplication. GetMap(). getCenter());

Вместо адреса http://maps. google. com и нажмите ввод, это ваша широта и долгота! Все очень просто! Аббревиатура N, S, E, W происходит от английских слов North — Север, South — Юг, East — Восток, West — Запад. Скачайте программу, запустите ее, введите данные о местности в правом окне и выберите нужную вам в левом окне. спутник .

В самой программе указано, куда нужно направить антенну и под каким углом ее нужно поднять для приема сигнала со спутника .

Информация перед стартом настройки . Мы отрегулируем супрал 0,9 м блюда на спутник Ускоренный путь AM1. Используем спутниковый интернет-транспондер» PlanetSky»: частота 11043750; горизонтальная поляризация; символьная скорость 39999. Наше местоположение: Широта 59 градусов 12 минут (n) северной широты; долгота 39 градусов 54 минуты (e) восточной долготы. Вы. Мы находимся в городе Вологда. Поэтому спутник Экспресс AM1 находится на 40° восточной долготы, а мы — на 39,54° восточной долготы, так что он будет почти к югу от нас.

Настройка антенны С приемником. Установка спутников антенну Гораздо проще, чем DVB-карта с ресивером. Все это при настройке При использовании DVB-карт сигнал появляется не сразу, а через несколько секунд, что значительно замедляет процесс настройки и вам придется перемещать тарелку медленнее, останавливаться и ждать сигнала. С ресивером таких проблем нет, сигнал появляется достаточно быстро, главное, чтобы кто-то видел шкалу качества на телевизоре и вовремя сообщил вам результат. Бывает, что тарелка и телевизор находятся на значительном расстоянии друг от друга и не имеют возможности сообщить результат. Для этого можно взять приемник с небольшим ЖК-телевизором и подключить его поблизости. с антенной Или используйте рацию, мобильный телефон или другие средства связи. В общем, вы должны сами решить, какой вариант для вас более удобен.

Для настройки антенны на спутник , мы воспользуемся ресивером Lumax DV-728. В принципе, для этой цели, подойдет большая часть продаваемых ресиверов. Итак, в главном меню выбираем «Настройка»->»Установка антенны «:

Поход

Далее необходимо выбрать название. спутника , в нашем случае «Express AM1»-> выбрать частоту транспондера с поляризацией и символьной скоростью «11044 H 39999» (если нужной частоты нет, то возвращаемся в предыдущее меню, выбираем «Поиск каналов» и там вводим нужное значение)->выбираем тип конвертера LNB «Универсальный 2»->Мы отключаем DiSEqC и позиционер, если тарелка не подключена к нескольким конвертерам и моторным подвесам. Если у вас несколько конвертеров (мультифид или только несколько панелей), необходимо указать конвертер настраиваемой панели. Чтобы узнать номер этого конвертера, посмотрите, к какому номеру подключения коммутатора DiSEqC ведут кабели устанавливаемой антенны.

Поход

Если все было сделано правильно, приемник готов к приему сигнала со спутника . На фотографии выше показан сигнал с уже настроенным сигналом. антенны . В вашем случае нижняя шкала «Качество» показывает 0%. Подойдите к тому месту, где вы поставили тарелку. Если у вас есть компас, посмотрите, в каком направлении от плиты находится южная сторона. Ваша тарелка обращена на юг (обратите внимание: направление самой тарелки правильное для настройки спутника Экспресс АМ1 в Вологде, если вы находитесь в другом месте, направление может быть совершенно другим. Сначала слегка поверните тарелку в вертикальное положение и начните медленно двигаться в горизонтальном направлении, пересекая весь горизонт (по крайней мере, южную зону). . Вы можете перемещать пластину достаточно быстро, один градус в секунду, главное, чтобы пластина двигалась в горизонтальной плоскости, а вертикальное положение не менялось. Как только вы «пересекли» весь горизонт, поверните пластину на 1 градус вниз и снова «пройдите» его.

Поэтому, когда появляется долгожданный сигнал, т.е. Когда сигнал активирован, сигнал посылается. Шкала «качество» указывает на процент, отличный от 0%, пытается определить максимальное значение и фиксирует пластину в этом положении. Затем немного ослабьте хомут конвертера, чтобы конвертер мог немного двигаться в нем. Медленно поворачивайте преобразователь в одну и другую сторону, наблюдая за значением сигнала. Найдите максимальное значение сигнала, оставьте конвертер в этом положении и затяните зажим.

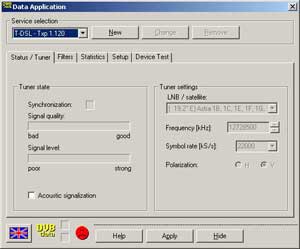

Настройка антенны DVB-карта со SkyStar3. Для настройки Необходимо установить драйвер DVB-карты и прилагаемое программное обеспечение на жесткий диск. Установка занимает около 5 минут. После установки рекомендуется перезагрузить компьютер. Мы начинаем программу передачи данных DVB.

Нажимаем кнопку «New» ->Напишите имя в верхней строке спутника , например «Express AM1»-> жмем «OK» Идем в окно «Setup»-> жмем «LNB/Satellite Settings»-> слева выбираем DiSEqC «None», справа выбираем (40.0°E) Express A1R-> жмем «OK» Идем в окно «Status/Tuner»->Напишите справа частоту «11043750», поляризацию «H», символьную скорость «39999». Как показано на рисунке ниже:

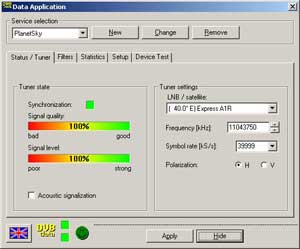

На рисунке показан уровень сигнала, когда антенне но вы увидите это сразу после настройки . Скорее всего, шкала «качество сигнала» = 0%, а «уровень сигнала» может быть = 0% для DVB-карты TT budget 1400 и варьироваться между 1401% и 40% для DVB-карты TT budget 70. Путайте понятия «уровень сигнала» и «качество сигнала». Если «качество сигнала» = 0%, то сигнала нет, а это значит, что что антенна не настрена на спутник . Слева внизу активируйте флажок «Акустическая нотация», после чего уровень сигнала должен быть прокомментирован мужским голосом на английском языке. Здесь, конечно, нужно знать язык, если вы находитесь один и слышите сигнал, но лучше всего позвать на помощь другого человека, чтобы он мог увидеть уровень сигнала на мониторе и сразу же сообщить вам о результатах. … Если расстояние от антенны до компьютера велико, лучше всего использовать небольшие рации или длинный кабель с наушниками, подключенными к звуковой карте. Лучший вариант для настройки — Используйте приемник с небольшим ЖК-телевизором, см. раздел «Настройка антенны с ресивером».

Когда все готово, данные DVB запущены, частота установлена правильно и мужской голос комментирует уровень, можно подойти к тарелке и медленно передвинуть ее. Если у вас есть компас, посмотрите, в каком направлении от плиты находится южная сторона. Ваша тарелка обращена на юг (обратите внимание: направление самой тарелки правильное для настройки спутника Экспресс АМ1 в Вологде, если вы находитесь в другом месте, направление может быть совершенно другим. Сначала слегка поверните тарелку в вертикальное положение и начните медленно двигаться в горизонтальном направлении, пересекая весь горизонт (по крайней мере, южную зону). . В связи с тем, что сигнал на DVB-карте обновляется не так быстро, как хотелось бы, необходимо каждый раз ждать, пока комментатор скажет уровень сигнала, т.е. The Signal Level. После произнесения цифр только мужским голосом, буквально двигайтесь к горизонту 1-й степени. Убедитесь, что вертикальное положение пластины не меняется. Как только вы «прошли» весь горизонт, поверните пластину на 1 градус вниз и снова «пройдите» его. Поэтому, когда появляется долгожданный сигнал, т.е. Когда сигнал активирован, сигнал посылается. Шкала» качество сигнала » указывает на процент, отличный от 0%, пытается определить максимальное значение и фиксирует пластину в этом положении. Затем немного ослабьте хомут конвертера, чтобы конвертер мог немного двигаться в нем. Медленно поворачивайте преобразователь в одну и другую сторону, наблюдая за значением сигнала. Найдите максимальное значение сигнала, оставьте преобразователь в этом положении и затяните зажим.

Если вы все сделаете правильно, сигнал не заставит вас ждать, но помните, что эта работа по настройке антенны — Работа для пациента. При наличии небольшого опыта и сноровки «захват» сигнала займет не более пяти минут.

Вместо DVB-data, для настройки антенны на спутник Вы можете воспользоваться программой Fast Sat Finder. Вы программируете www. fastsatfinder. com можно скачать с сайта. Программа быстрого поиска спутников, которую я тестировал, имеет версию TT 1.1.2, по запросу эту версию можно найти в сети. Программа содержит множество полезных функций: Голосовое сопровождение уровня сигнала, быстрый выбор спутника и транспондеров, также можно ввести координаты вашего местоположения и размеры антенны, и программа выдаст вам значения углов, на которые вы должны повернуть вашу спутниковую антенну.

Поход

Настройка антенны DVB-карта со SkyStar2. Установите программу с компакт-диска, поставляемого с DVB-картой. После перезагрузки компьютера вы должны увидеть красный значок на панели задач. Щелкнем на нем правой кнопкой мыши и выберем Setup 4 pcs. Появится следующее окно:

Поход

Нажмите на кнопку «Добавить», введите данные в выпадающее окно и нажмите на кнопку «OK», как показано на следующем рисунке:

Поход

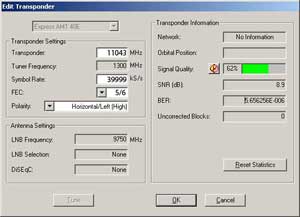

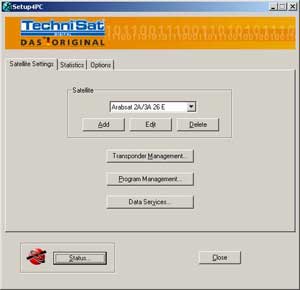

В первоначальном окне нажимаем кнопку «Transponder Management»-> жмем «Add»-> вводим данные, как показано на следующем рисунке->Нажмите кнопку » tune «.

Поход

Теперь можно переходить к тарелке и медленно перемешивать. Если у вас есть компас, вы можете увидеть, в каком направлении от плиты находится южная сторона. Ваша тарелка обращена на юг (Примечание: направление самой тарелки правильное для настройки спутника Экспресс АМ1 в Вологде, если вы находитесь в другом месте, направление может быть совершенно другим. Сначала поверните тарелку немного выше вертикального положения и начните медленно двигаться в горизонтальном направлении, пересекая весь горизонт (по крайней мере, южную зону). . Поскольку сигнал на DVB-карте обновляется не так быстро, как хотелось бы, следует включать антенну с интервалом около 2 секунд, т.е. через одну минуту. Каждые 2 секунды перемещайтесь буквально на 1 градус к горизонту. Убедитесь, что вертикальное положение блюда не меняется. Как только вы «прошли» весь горизонт, поверните пластину на 1 градус вниз и снова «пройдите» его. Поэтому, когда появляется долгожданный сигнал, т.е. Когда сигнал активирован, сигнал посылается. Шкала» качество сигнала » указывает на процент, отличный от 0%, пытается определить максимальное значение и фиксирует пластину в этом положении. Затем немного ослабьте хомут конвертера, чтобы конвертер мог немного двигаться в нем. Медленно поворачивайте преобразователь в одну и другую сторону, наблюдая за значением сигнала. Найдите максимальное значение сигнала, оставьте конвертер в этом положении и затяните зажим.

Для SkyStar 2 существует специальная программа голосового сопровождения уровня сигнала. Это называется SS2Tune. На их сайте http://ss2. planetsat. ru можно скачать программы из .

С помощью этой программы и наушников с длинным кабелем, подключенных к выходу звуковой карты, вы можете легко настроить свой собственный антенну .

Пара в:

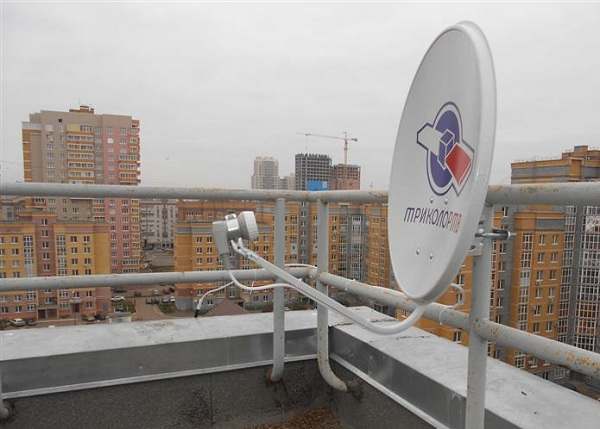

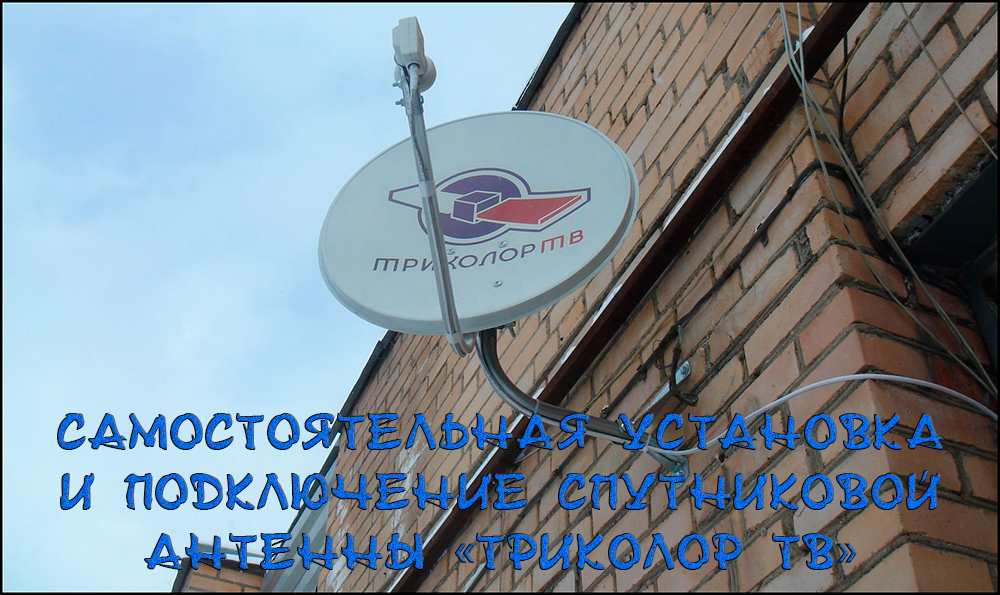

Самостоятельная установка и подключение спутниковой антенны «Триколор ТВ»

Одним из вариантов развлечений, которые подарил нам век технологий, является спутниковое телевидение. Наиболее распространенным спутниковым телевидением на территории Российской Федерации является «Триколор ТВ». А теперь мы рассмотрим метод самостоятельной установки и настройки Параболическая антенна.

Настройка антенны

Самостоятельная установка и настройка спутниковой антенны Поможет сэкономить деньги.

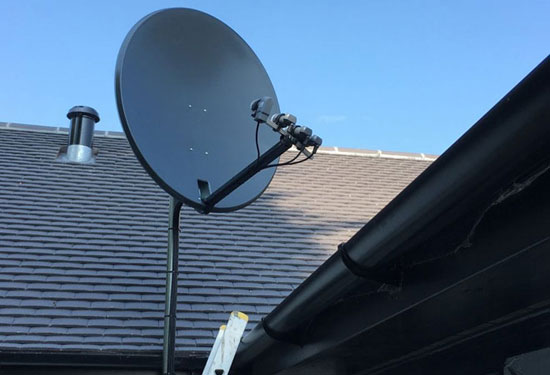

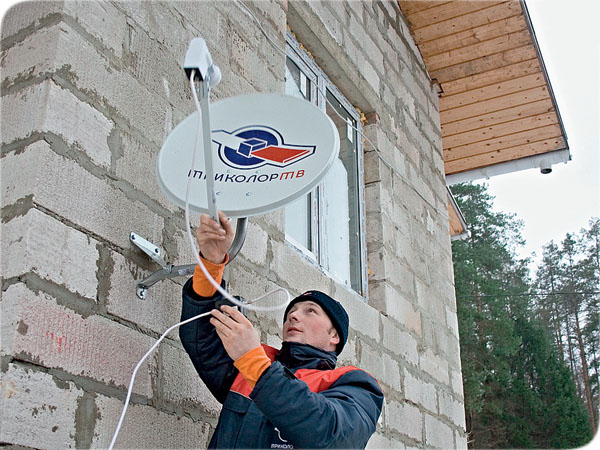

Установка антенны

Работа начинается с монтажа и фиксации конструкции, основным критерием выбора места монтажа является беспрепятственный путь сигнала от спутника Для приемников «Триколор ТВ». Однако существуют и другие не менее важные факторы установки, такие как:

  • Прозрачная поверхность также является препятствием для передачи сигнала (т.е. прятать конструкцию за стеклом — не лучшая идея).
  • Обратите внимание, что чем короче кабель от антенны для приемников, лучшее качество телевидения.
  • Также нежелательны места рядом со сливом, чтобы избежать проникновения влаги.
  • Мы также учитываем стену (несущую или капитальную), на которую монтируем конструкцию, и подбираем необходимый крепежный инструмент.

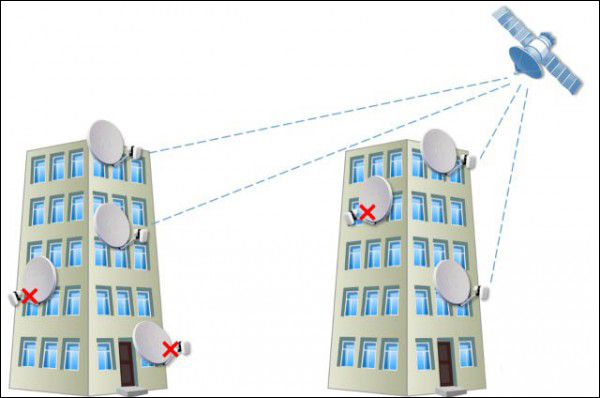

Правильное расположение

Монтаж и крепление

Чтобы избежать проникновения влаги, мы крепим преобразователь к розетке. Подключаем муфту к приемнику (головке) конвертера. Очищаем кабель, снимаем верхнюю часть изоляции около 10 мм (снимаем аккуратно, не повредив экранирующую оплетку), наматываем экран (фольгу) на изоляцию (в противоположном от конца направлении) и снимаем внутреннюю изоляцию (также 10 мм). Мы отрезаем лишнюю длину медной жилы, оставляя кончик длиной 2 мм.

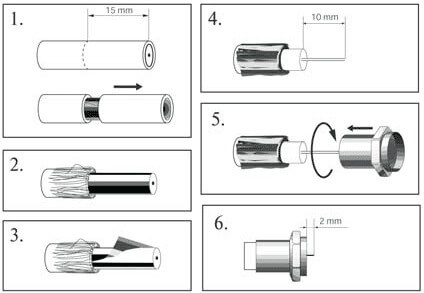

Обработка кабеля

Затем готовый кабель надежно вкручивается в F-разъем спутникового конвертера. антенны Мы привязываем кабель к держателю изоляционной лентой или «стяжкой», закрепляем его более надежно, чтобы наш кабель не боялся непогоды, растягиваем его в дуге держателя из соображений надежности. Прикрепляем пластину к кронштейну и фиксируем конструкцию при условии, что пластина обращена на юг, не забывая о перечисленных выше факторах.

Крепление кабеля

После того, как вам удалось без проблем правильно разместить спутниковую антенну, вам будет намного легче, так как самым сложным этапом установки будет и настройки уже завершена, и следующие шаги будут осуществляться при участии вашего телевизора.

Крепление антенны

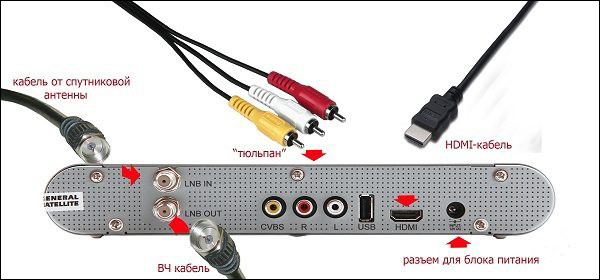

Подключение антенны к телевизору

Как только спутник антенну мы также очищаем другой конец кабеля и подключаем его к приемнику (не забывая о важном факторе длины, описанном выше). Следующим шагом будет один из двух способов подключения ресивера к телевизору:

  1. Высокочастотное соединение. ПВХ кабель, мы удлиняем соединение от приемника (RF выход) до телевизора (вход в антенный кабель). Пишем от сети, включаем соответствующий сетевой выключатель на корпусе приемника. За маркировкой башмака следует номер канала. Включите ТВ-приемник и начните поиск каналов. Если он находит только один канал без сигнала, то при подключении приемника ошибки нет.
  2. Низкочастотное соединение. Подключаем AV-кабель (в народе называемый «тюльпанами») или SCART-кабель (широкий многозубый штекер). Подключите приемник к электросети и включите друг друга. Мы ждем номер канала после лодки со световой маркировкой. На панели управления телевизором находим клавишу A / V (аудио / видео) и запускаем режим видео. Если в итоге у вас окажется пустой канал без сигнала, настройка ресивера закончена.

Разъемный штекер

На следующем этапе мы рассматриваем силу и качество сигнала, принимаемого приемником со спутника । Нажимаем любой канал на телевизионной приставке. Мы видим номер канала, время передачи и время приема. со спутника . Так как настройка У нас по-прежнему есть каналы, а телевизор показывает нам пустой экран.

Настройка антенны

После всех монтажных работ по установке спутниковой панели Триколор ТВ, переходим к самостоятельной части настройки и регулировки антенны । Сигнал, который принимает телевизор от установленной тарелки «Триколор», соответствует качеству работы. Поэтому не экономьте свои силы и время, тщательно выполняйте все пункты инструкции. Если вы хотите получить наилучшее качество и надежность работы спутника антенны «Триколор ТВ», не допускайте даже малейших ошибок или отклонений от инструкции.

Регулировка и настройка антенны

Прежде всего, стоит убедиться, что пластина обращена строго на юг и что на пути ее щита и возможности его появления нет никаких препятствий. Затем мы начинаем с независимой корректировки антенны । С помощью пульта дистанционного управления ресивера включаем экран информации о сигнале (кнопка I), на котором видим две шкалы «уровень сигнала» и «качество сигнала» и можем произвести настройку на основе этих данных.

Меню для настройки подсказок

Мы закрепляем спутниковую тарелку антенны В вертикальном положении и начните перемещать его отрезками по 1 сантиметру в стороны, следя за весами и достигая не менее 70% их наполненности. И мы также учитываем задержку сигнала в три секунды (т.е. сдвинулись на 1 см — ждали 3 с, чтобы получить сигнал).

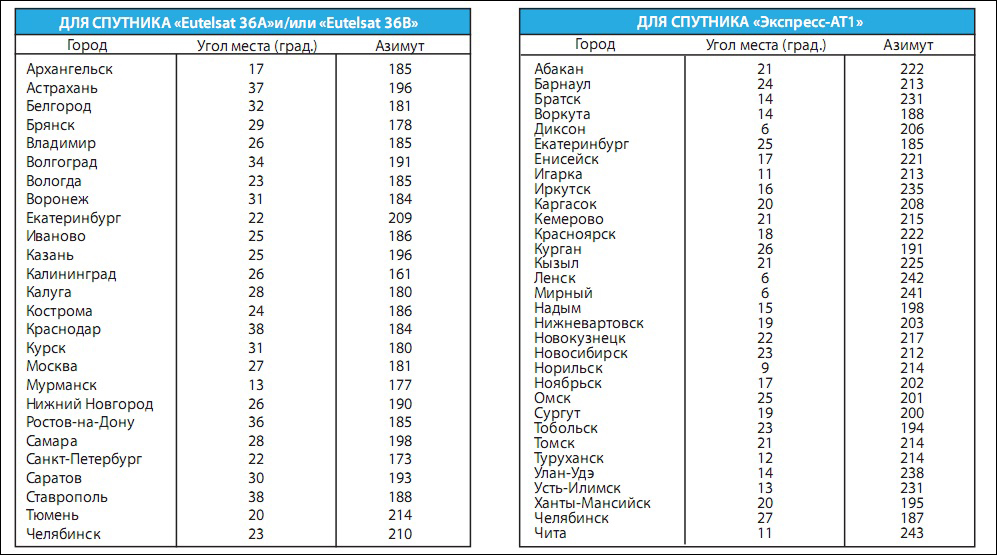

Таблица углов

Принимаем сигнал и проделываем те же манипуляции для достижения наилучшего качества сигнала (вытягиваем точку с наилучшим уровнем и качеством сигнала), наблюдая за качеством изображения и звука — помех быть не должно.

Добившись желаемого качества изображения и звука, не забудьте затянуть крепежные винты и зафиксировать положение пластины.

Регистрация

Лучшим вариантом для регистрации спутниковой тарелки является сайт «Триколор ТВ». Следуйте инструкциям и заполните все регистрационные формы, чтобы получить номер контракта и активную карту. В комплекте вы найдете все необходимые данные для регистрации и контактную информацию. Если доступ к интернету невозможен, вы можете зарегистрироваться по телефону и потратить немного больше времени. Сам договор будет отправлен вам по почте.

Теперь мы можем наслаждаться результатом нашей работы и пользоваться высококачественным цифровым телевидением. Триколор ТВ приносит в ваш дом более 400 каналов и высококачественное цифровое радио в соответствии с тарифным планом стоимостью от 2000 до 120 рублей в год. С учетом проделанной работы, за деньги, сэкономленные профессиональным установщиком, мы можем оплатить более полутора лет работы телеканалов.

Мы надеемся, что эта статья помогла вам решить проблему и ответила на ваши вопросы. Не забывайте делиться подробностями и опытом в комментариях. Приятно смотреть телевизор и проводить время.

Как установить и настроить спутниковую антенну

Все больше пользователей отказываются от кабельного телевидения в пользу спутникового. Это вполне логично, так как абоненты кабельного телевидения не всегда удовлетворены списком кабельных каналов. Более того, широкоэкранные телевизоры Full HD сейчас пользуются большим спросом, и на таких телевизорах по умолчанию нужно смотреть телевидение высокой четкости HD, а не аналоговое кабельное, качество изображения которого, мягко говоря, непостоянно. Да, эту проблему можно решить, подключив цифровое кабельное телевидение, но опять же, список каналов значительно сокращается по сравнению с тем, что можно смотреть через спутник. антенну Более того, стоимость кабельного приемника примерно такая же, как и спутникового. Если мы говорим о частном секторе и стране, то спутниковое телевидение — единственный способ смотреть широкий спектр каналов.

Спутниковые антенны

Выбор спутника

Во-первых, перед установкой спутника антенну Вам необходимо выбрать оператора спутникового телевидения, а точнее спутник Кому адресовано антенна . Для начинающих мы рассмотрим эту тему более подробно.

Итак, суть спутникового телевидения заключается в том, что сигнал определенных телевизионных каналов поступает на спутник которая находится в пространстве, от этого спутника Каждый абонент получает сигнал на свой спутник антенну . Принятый на антенну Сигнал поступает на тюнер (приемник), где сигнал обрабатывается и декодируется для некоторых каналов, а затем в «готовом» виде поступает непосредственно на телевизор. Структуру набора спутниковых устройств для приема спутниковых сигналов мы рассмотрим чуть позже, сейчас нас интересует выбор спутника .

На сегодняшний день со спутника Транслируются как открытые, так и зашифрованные каналы. Каналы могут быть проложены отдельно на спутнике , И присоединиться к пакету каналов спутникового оператора. Большинство спутниковых каналов закодированы таким образом, что абоненты платят деньги за их просмотр. Для облегчения просмотра нескольких каналов. спутника А для единовременной оплаты за их просмотр существуют спутниковые операторы. Русскоязычные каналы транслируются с разных спутников, расположенных в разных местах. Прием сигналов со спутника ваша антенна Выбранные должны быть четко ориентированы спутник . Если ваш избранник спутники Скорее всего, вы будете принимать сигналы от обоих спутников на одном антенну .

Так что если вы хотите смотреть 30 бесплатных русскоязычных каналов, мы рекомендуем вам направить ваш спутник на антенну на спутник Ямал 201. Кроме того, есть и другие спутники Каналы открыты для просмотра, но они не заполнены, как Ямал. Для операторов спутникового телевидения это так: Самый популярный оператор «Триколор ТВ», абонентская база которого стремительно растет, также необходимо упомянуть одного из таких спутниковых операторов, который содержит самый большой список каналов. И, конечно же, блистательный оператор-V. Ознакомиться со списком каналов и стоимостью пакетов данных этих операторов можно на их официальных сайтах.

Итак, сначала вы выбираете тип спутниковой передачи: бесплатный или платный. На выбор спутника С бесплатными каналами, платными пакетами — выбирать нужно на официальных сайтах операторов спутникового телевидения frocus. net воспользоваться услугой. Если у вас большой телевизор, помните, что некоторые операторы уже вещают в формате HD.

Еще один нюанс при выборе спутника — Возможность направить на него спутник антенну । Если окна вашего дома выходят на другой от спутника сбоку или спереди дома вклиниваются деревья или дома, то антенну Требуется установка на крыше. Если по каким-то причинам и устанавливать на потолке. антенну Это не сработает — вам придется выбрать другой дешевый вариант. спутник .

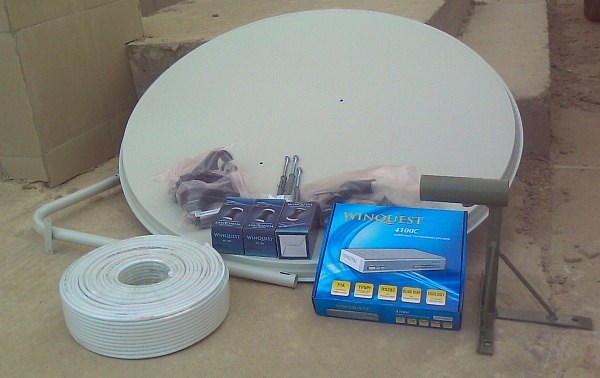

Комплекты спутникового телевидения

Что необходимо для спутникового телевидения

После того, как вы установили спутника вы принимаете сигнал, и не важно, открытые ли это каналы или напрямую от оператора спутникового телевидения, вы можете приобрести оборудование для приема спутниковых сигналов.

  1. Приемник (тюнер) — устройство, принимающее, декодирующее и преобразующее сигнал для отображения на экране телевизора.
  2. Антенна (тарелка) — используется для приема сигнала. со спутника , именно от самой антенны спутниковый сигнал отражается и направляется на конвейерную ленту.
  3. Конвектор (головка) — необходим для приема отражающей от антенны сигнала со спутника Где сигнал преобразуется и передается на приемник.
  4. Кронштейн — металлическая конструкция, которая крепится к стене и к которой затем крепится она сама. антенна .
  5. Кабель представляет собой телевизионный коаксиальный кабель, соединяющий конвектор с приемником.
  6. DISEQ- Когда вы принимаете сигнал с нескольких спутников на один приемник, для подключения конвекторов к кабелю используется HDD.
  7. F-k разъемы, используемые для подключения кабеля к другому спутниковому оборудованию.
  8. Соединительный кабель между ресивером и телевизором тюльпан, SCART или HDMI-кабель.

Спутниковая антенна Триколор

Приемник

В отдельной статье мы подробно рассказали о том, как выбрать спутниковый ресивер. Если вы еще не купили его, мы рекомендуем вам прочитать эту статью.

Антенна

Что касается спутников антенн Единственное, на что следует ориентироваться при покупке, — это его диаметр. Для приема сигнала с большинства спутников достаточно иметь антенны Диаметр 90 см. Если знак на антенну Схема нескольких спутников, тогда диаметр антенны В зависимости от степени удаленности спутников друг от друга.

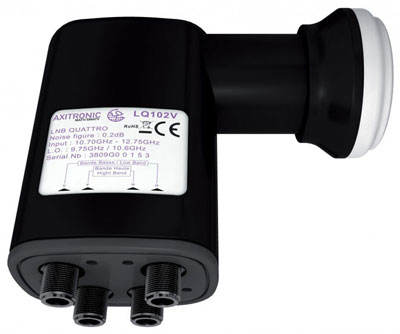

Конвекторы

От спутника Плотность зависит от плеч: круговых или линейных. Например, получение сигнала со спутника Для Eutelsat 36 (Триколор-ТВ и НТВ-плюс для жителей европейской части России) требуется конвектор с круговой поляризацией.

Если вы хотите смотреть спутниковое телевидение на двух телевизорах (телевизоре и компьютере), купите транспордер с двумя выходами для подключения двух ресиверов.

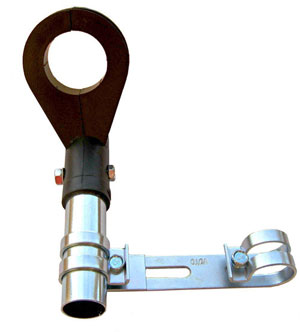

Кронштейн

Зажимы должны крепиться к трем или четырем анкерам. Длина ног должна быть такой, чтобы вы могли свободно меняться антенну в правильном направлении и не прислоняются к стене.

Драгоценные

Для крепления нескольких конвекторов на антенне Используйте многослойность.

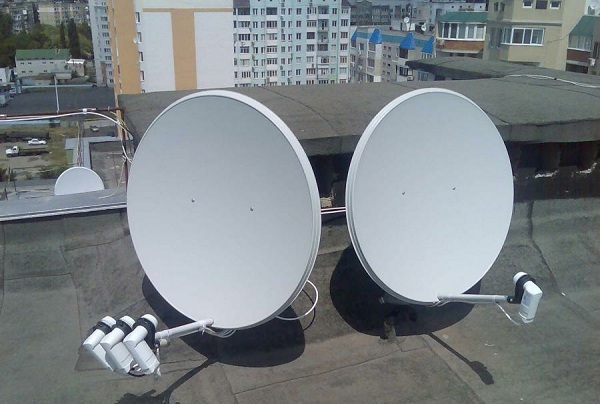

Установка спутников антенны своими руками

Сначала вы должны собрать спутник самостоятельно антенну Как это сделать, подробно и понятно рассказано в этом видеоролике

Перед установкой спутника антенны В первую очередь вы должны знать, куда вам нужно направиться, чтобы антенна Для этого обратитесь в агсат. com. ua/satdirect поможет вам На карте выберите место, где вы хотите установить. антенну После установки флага выберите воспринимаемый флаг в боковой колонке спутник И вам покажут, куда направить спутник. антенну . Перед монтажом антенны Мы рекомендуем проверять прием сигнала, не усиливая его, а держа в руках, если качество сигнала со спутника Достигает 70%, затем переходите к установке антенны .

Как правильно установить спутниковую антенну

После определения и проверки места сверлим отверстия перфоратором для крепления кронштейна к стене на анкер Выбираем размер анкера в зависимости от материала стены и веса конструкции После того, как вы укрепили кронштейн, прикрепляем его антенны Но не торопитесь затягивать гайки, потому что сначала нам нужно направить антенну .

Чтобы настроить спутник антенну самостоятельно

В то время, когда антенна Уже на кронштейне для него имеется подводка для телевизионного кабеля

Для подключения спутника антенну

Для подключения спутника антенны Необходимо намотать F-KU на конец кабеля, для этого отрежьте 1,5 см от края изоляционного слоя телевизионного кабеля, отогните оплетку экрана в обратном направлении, снимите экран с фольги (0, 9-0,8 см от края) отделяя кабель Кабель и намотайте его на подготовленный конец кабеля⑦ — ⑦ Рекомендуется отрезать излишки, если кабель Кабель выступает более чем на 0,2 см Оклахомы. < / Делаем то же самое с другим концом кабеля Затем подключаем первый конец кабеля к конвейеру и в самом конце установки подключаем второй конец к приемнику, как указано в инструкции Если у вас несколько конвекторов, то сначала подключаем кабель от конвейера к диску, а от диска ведем кабель непосредственно к приемнику

Итак, когда антенна Прикрепляем к кронштейну и подключаем кабель — получаем настройку антенны на спутник . Направление антенны Делаем компас, настройки на основе меню уровня сигнала в приемнике Еще один момент при настройке антенны — Необходимый угол наклона относительно горизонта, каждый из которых является спутника он свой.

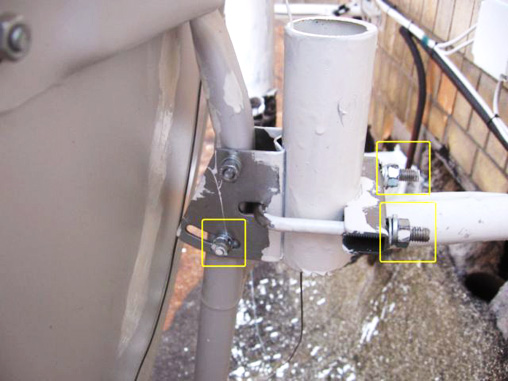

Когда вы добились качественного приема сигнала, крепко фиксируем гайку на антенне И крепежные элементы, чтобы они не вращались под воздействием ветра и вибрации Затем закрепляем кабель, чтобы он не болтался ⑦ Рекомендуется сразу сделать из кабеля петлю для ароматерапии, чтобы влага стекала вниз и не проходила через кабель

Настройка тюнера спутниковой антенны

Чтобы настроить спутниковый тюнер антенны

Детальное описание настройки Сначала найдите в инструкции тюнер, выберите язык меню ресивера, проверьте версию прошивки и сравните ее с последней официальной версией Если последняя прошивка имеет существенные изменения и положительные отзывы пользователей, лучше перепрошить ресивер

После этого необходимо установить время, часовой пояс и т.д. и выбрать его в меню поиска для меню поиска спутник И введите необходимые его настройки (Если используется дискета, установите номер входа, к которому подключен транспортер). спутник ).

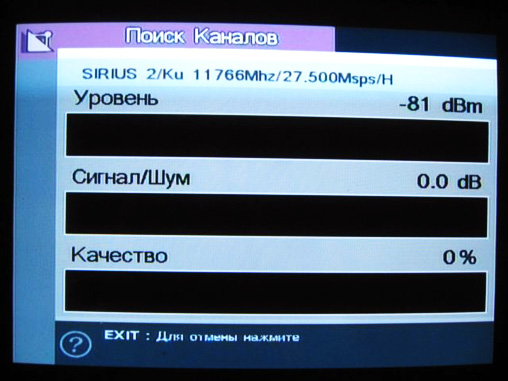

Затем получите информацию об уровне сигнала — именно на этом информационном окне и производят настройку антенны . Когда антенна Настроились, уровень сигнала высокий — сканируем спутника । Чтобы открыть доступ к каналам, вставьте карту доступа оператора.

Как установить и настроить спутниковую антенну самостоятельно?

Спутниковое телевидение в последние годы не является роскошью для большинства жителей Российской Федерации, поэтому оно довольно далеко от них не только в крупных городах, но и в деревнях Для хорошего сигнала и качественной картинки очень важно понимать, как правильно настроить спутник антенну и настроить её.

Как установить и настроить спутниковую антенну самостоятельно?

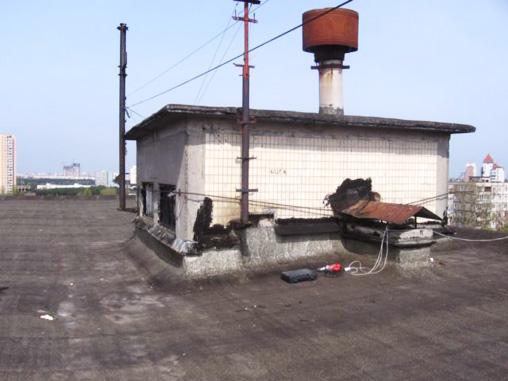

Выбор местоположения спутника антенны

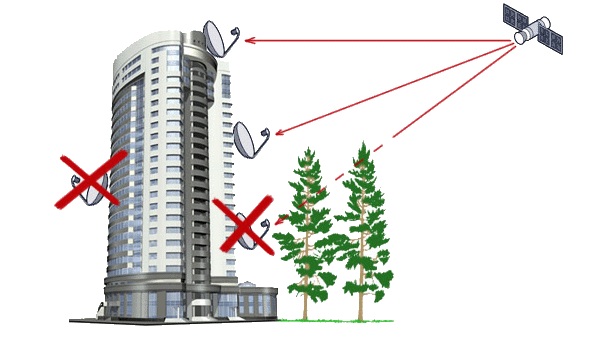

Чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть препятствий. Эксперты рекомендуют установить антенну Это происходит в местах, где нет деревьев, других зданий, рекламных вывесок и т.д.

Следует также учитывать некоторые другие факторы, такие как:

  • Близость к телевизору;
  • Доступность для владельца.

Если спутниковая антенна Он располагается рядом с телевизором в месте, доступном для одного человека, и довольно прост в установке и настройке. Крыша дома наиболее подходит для установки. Тем не менее, антенну вы можете установить его на балконе или на фасаде здания. Специалисты не рекомендуют устанавливать его на застекленных балконах и в местах, где возможно интенсивное воздействие на конструкцию атмосферных осадков: дождевой воды и снега.

Собираем антенну

Как установить и настроить спутниковую антенну самостоятельно?

Процесс сборки антенны Его эксплуатация должна осуществляться в полном соответствии с инструкцией. При проведении этой процедуры очень важно обрабатывать зеркало аккуратно и как можно тщательнее. Ни в коем случае не допускайте механических повреждений, которые могут изменить его геометрию. В первую очередь это относится к зеркалам, изготовленным из алюминия. После монтажа антенны Необходимо проверить прочность затяжки всех без исключения крепежных элементов.

Наиболее важным местом крепления является установка спутникового конвертера (LNB-LOW-NOISE block downloader). Правильность его поляризации напрямую влияет на качество сигнала, который в итоге принимается антенна । Для его увеличения необходимо экспериментально вручную отрегулировать головки вокруг своей оси. В наиболее выгодной ситуации конвертер должен быть окончательно отремонтирован.

Как установить и настроить спутниковую антенну самостоятельно?

Комментарий. Если после установки. антенны Регулировка конвертера невозможна, эту операцию необходимо выполнить заранее. Некоторую дополнительную информацию по установке можно получить у продавца устройства.

Перед процессом установки специалисты рекомендуют связать антенну К страховочным тросам. Таким образом, можно предотвратить его случайное падение с высоты.

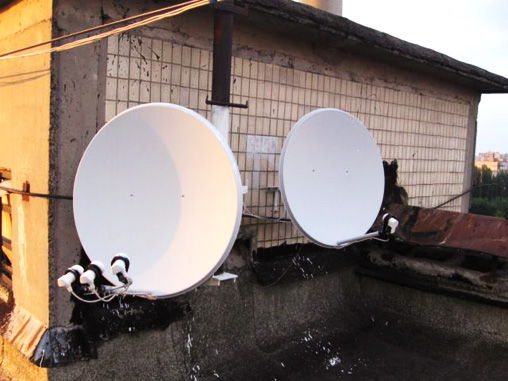

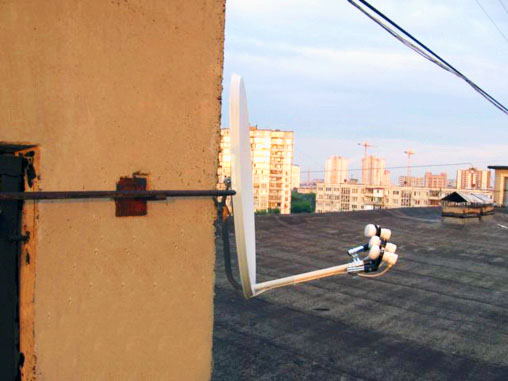

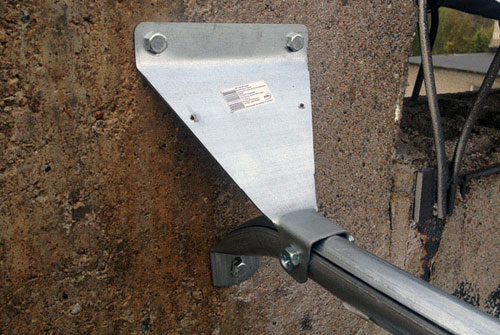

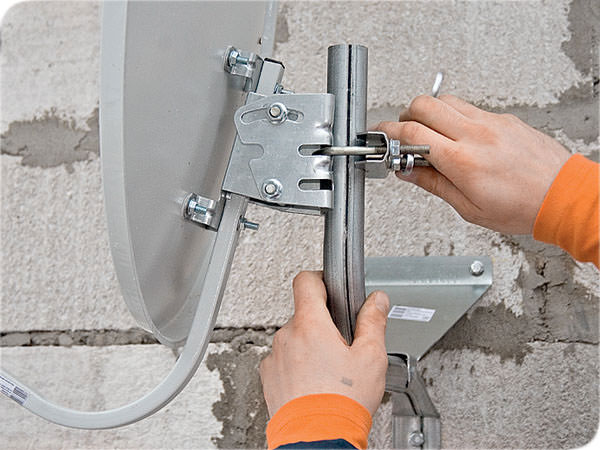

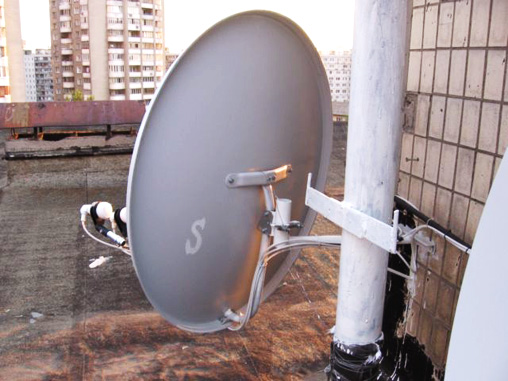

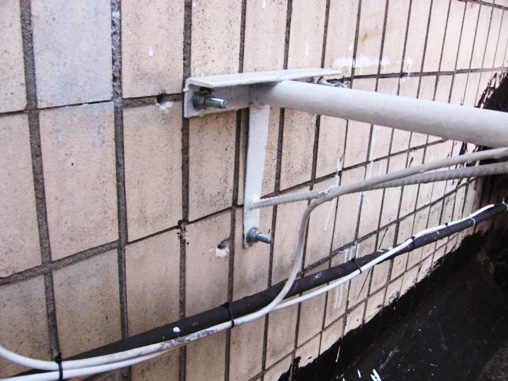

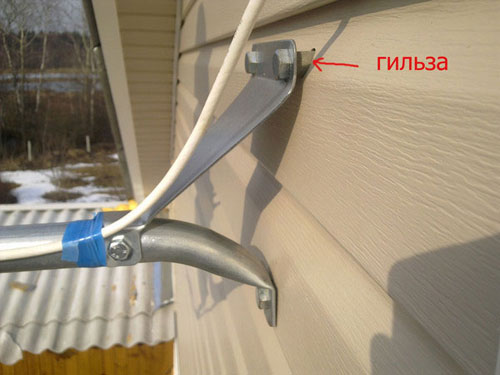

Установка кронштейна и антенны

Для установки кронштейна необходим перфоратор или специальный ударный механизм для сверления отверстий в кирпиче или бетоне.

Как установить и настроить спутниковую антенну самостоятельно?

Эксперты рекомендуют устанавливать кронштейны антенны Анкерные болты с функцией зажима. Его лепестки при закручивании винта в стену расходятся во все стороны. Таким образом, можно создать действительно надежный кронштейн.

Обязательно соблюдайте такие особенности установки кронштейнов:

  1. Если стены кирпичные, лучше всего использовать анкерные болты M8 или H10.
  2. При работе с кирпичными стенами лучше использовать анкерные болты диаметром не более 16 миллиметров.
  3. Если конструкция выполнена из высокого старого кирпича, допускается использование анкерных болтов для отверстий диаметром более 20 миллиметров.
  4. Вокруг отверстий под болты специалисты рекомендуют оставлять большую часть кирпича, так как крепеж довольно плохо ложится в раствор.
  5. Не устанавливайте кронштейн ближе, чем на длину 4 плитки в углу здания и на высоту 4 плитки на крыше строения. Это может привести к образованию трещин.
  6. Не рекомендуется использовать анкерные болты для крепления. антенны На стенах из шлакобетона или блоков низкой плотности.
  7. Сильная затяжка анкерного болта может привести к большой сжимающей силе, что часто приводит к частичному разрушению плитки.

Как установить и настроить спутниковую антенну самостоятельно?

Для установки кронштейна необходимо разметить стену После этого нужно просверлить отверстия в соответствующих местах Далее протянуть анкерный болт вдоль кронштейна Его затяжка должна производиться в любом случае Наконец, нужно проверить крепеж на прочность

Прокладка кабеля

Перед прокладкой кабеля необходимо выбрать место, где можно просверлить отверстия для него, если a антенна Он будет висеть на фасаде здания, рекомендуется сверлить в следующих частях стены:

  • В углу оконной рамы;
  • В стене на уровне пола

Если антенна Он будет находиться на крыше, кабель должен быть проложен вдоль фасада здания Его следует закрепить на потолке возле окна, а также на стене через оконную раму Также допускается оставить кабель с низким обогащенным стояком конструкции

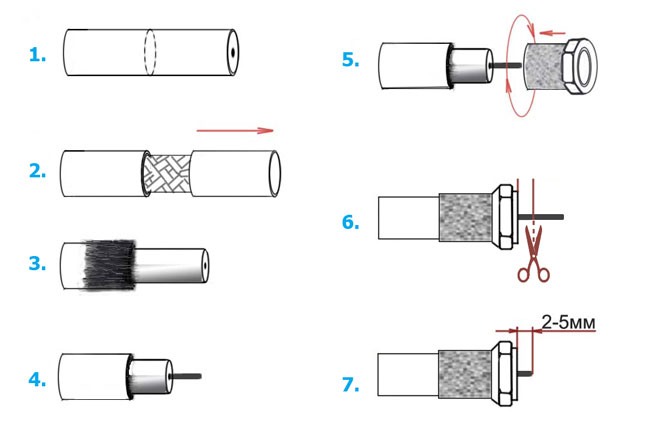

Подключение F-секции

Как установить и настроить спутниковую антенну самостоятельно?

Чтобы подключить коаксиальные кабели, необходимо очистить их, после чего нужно создать F-шары Это делается в следующем порядке:

  • Отрежьте верхнюю оболочку кабеля на расстоянии 2 см, не повредив экран;
  • Аккуратно сгибать провода на оболочке;
  • Снятие изоляции с центральной жилы с экрана на 2 мм;
  • Обертывание F-коннектора;
  • Укорачивание избыточного запаса центральной жилы, оставляя 2-5 мм от плоскости коннектора.

Описанный способ подключения F-секции является самым простым

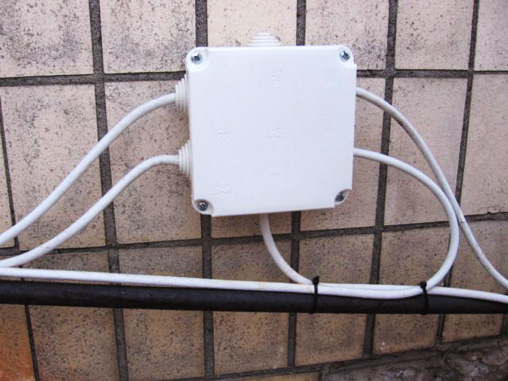

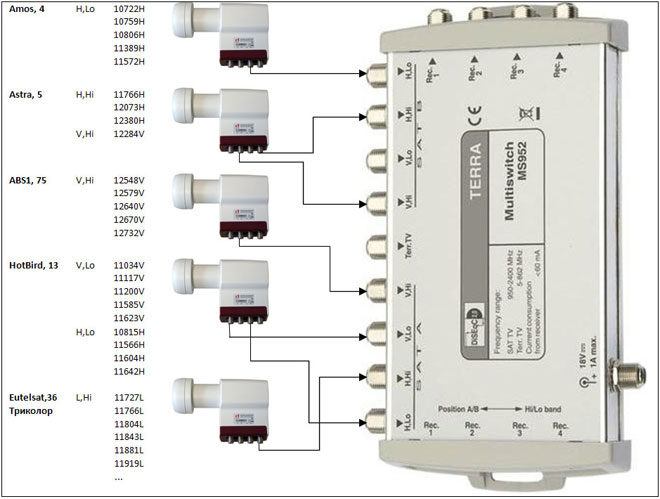

Схемы подключения мультисвитчей

Выбор мультисвитча должен быть сделан на основе двух важных факторов: Количество кабелей и количество телевизоров в доме Наиболее часто используются следующие основные схемы подключения:

  1. Для спутника ⑤2 / 3 4.0 ⑦ требуется только 1 спутниковый кабель прием телеканалов: горизонтальная поляризация (H) и нижний предел (low) — вход мультипереключателя H, low.
  2. Для спутника Для приема телеканалов Astra 5.0 ⑦ требуется 2 спутниковых кабеля: горизонтальная поляризация (H) и верхний предел (высокий) — вход мультисвита N, высокий, вертикальная поляризация (V) и верхний предел (высокий) — вход мультивита V, высокий.
  3. Для спутника ⑥ 36.0⑥ с + ТВ-каналов требуется 2 кабеля Кабельный прием ТВ-каналов: горизонтальная поляризация (H) и верхний диапазон (высокий) — вход мультисвитча N, высокий, вертикальная поляризация (V) и верхний диапазон (высокий) — вход Multi-Vita V, высокий
  4. Для спутника ⑤ 36.0⑦, включая трехцветные телеканалы, требуется 1 спутниковый кабель прием телеканалов: горизонтальная поляризация (H) и верхний диапазон (высокий) — вход мультисвитча N, высокий.

Как установить и настроить спутниковую антенну самостоятельно?

Если используется мультикоммутатор, ⑦ НЕ требуется.

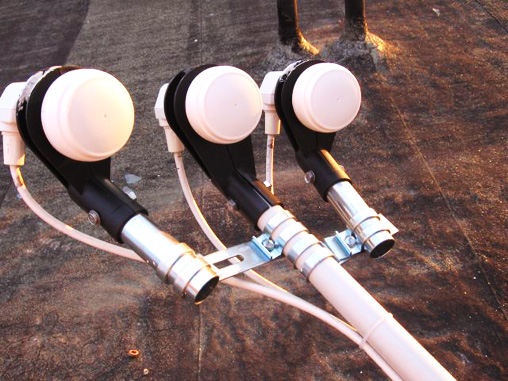

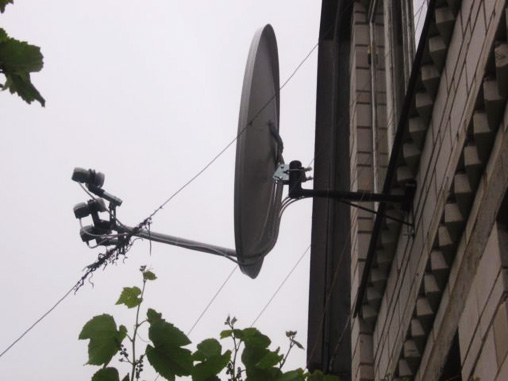

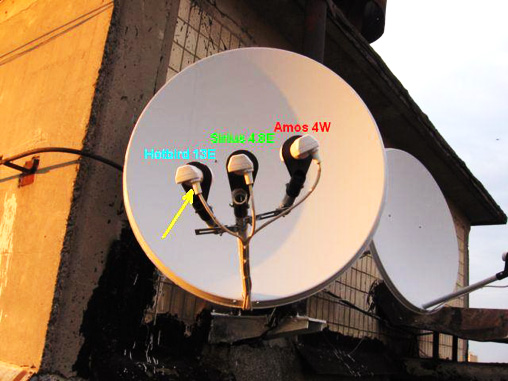

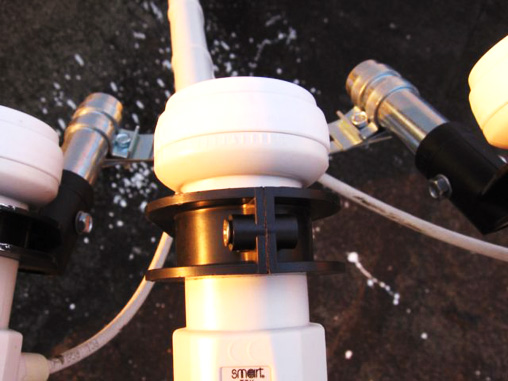

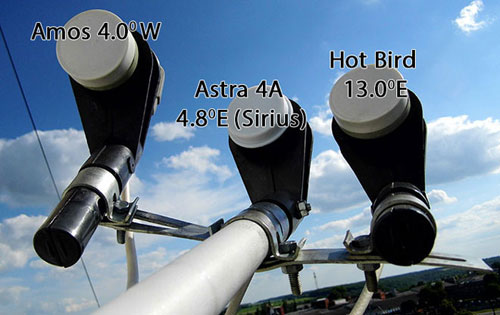

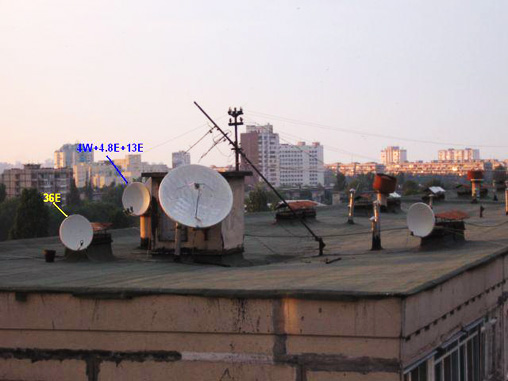

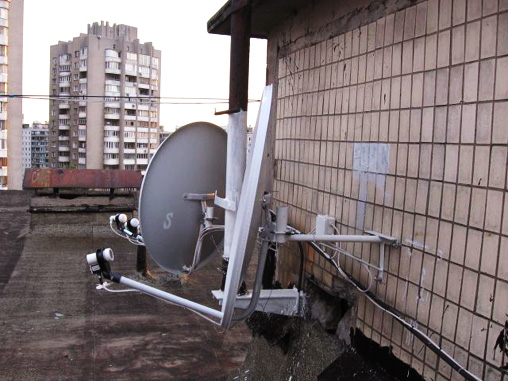

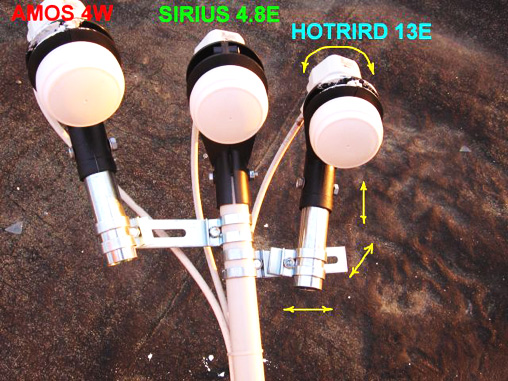

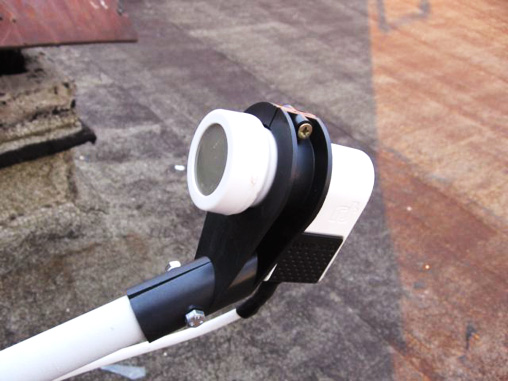

Как собрать Мультифид

Как установить и настроить спутниковую антенну самостоятельно?

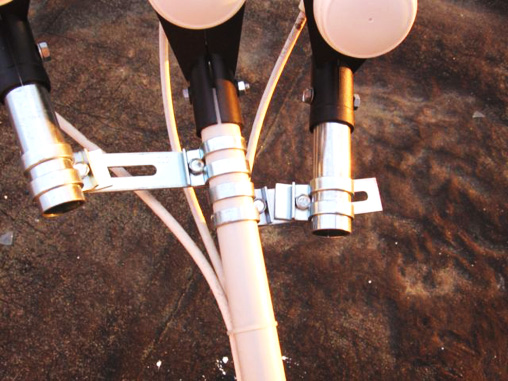

Набор для умножения столбиком часто идет с двумя ушками разного размера Их нужно последовательно разместить на низкой пластиковой трубке, большие прикрепить друг к другу в центральном пересечении Ушки можно расположить по-разному: как на одной высоте, так и на разных уровнях Первый способ более распространен Второй — дает начальный признак настройку И экономит время на поиск дополнительных спутников Эту опцию следует использовать в случаях, когда разные головки принимают сигнал нескольких спутниковых устройств

Третья головка должна располагаться на одном уровне с одной из предыдущих Пробег между разными конвертерами зависит от этого, в том числе от диаметра зеркала Чем он меньше, тем ближе головки должны быть друг к другу

После прикручивания стержня необходимо обратить внимание на угол между пластиковой осью и креплением к крестовине, который должен составлять около 90 градусов

Как установить и настроить спутниковую антенну самостоятельно?

Кроме того, необходимо учитывать, что ближайший к пластине мультипид должен быть настроен на прием сигнала от ближайшего к нему спутника .

Отношения вывиха

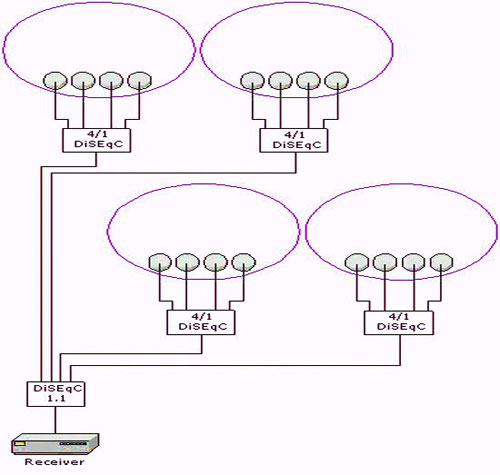

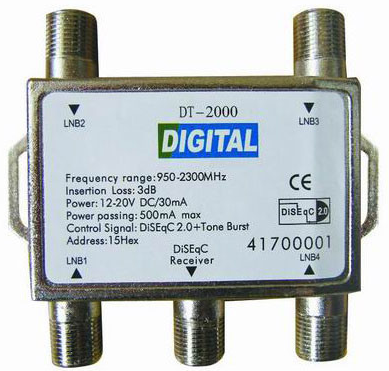

Если есть DISEQC (управление цифровым спутниковым оборудованием — Daisek или Dischard). ), настройка антенны Такие действия должны выполняться последовательно:

  • Соединительный кабель к головке;
  • Принадлежность голов к Diseqc.

Если какой-либо спутник На приемнике он установлен на 1 порт, тогда он должен находиться в правильном месте на DISEQC. Центральный отдельный порт используется для доступа к тюнеру.

Как установить и настроить спутниковую антенну самостоятельно?

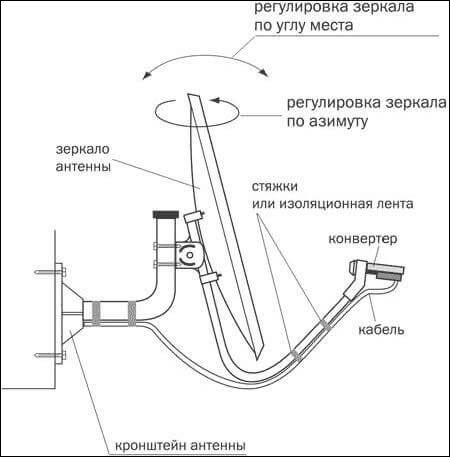

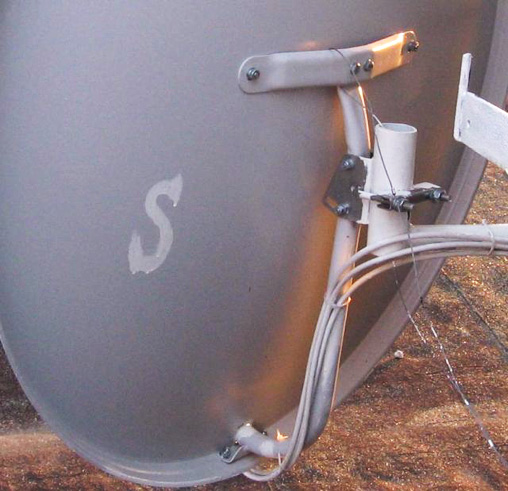

Настройка углов поворота антенны и конвертера

Регулировку следует начинать с центральной головки. Тарелку следует выставлять с небольшим подъемом по отношению к горизонту. Далее необходимо включить тюнер, выбрать спутник Начните искать сигналы от центрального датчика и головы. Для этого просто наклонитесь низко и очень антенну .

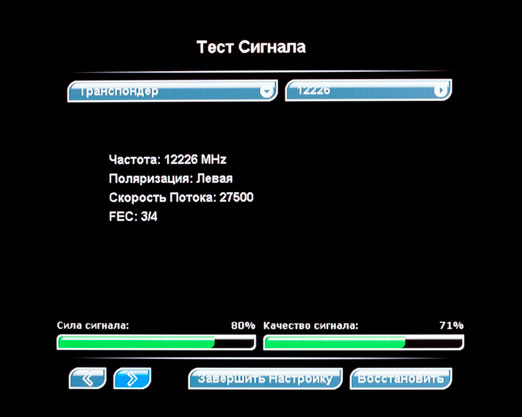

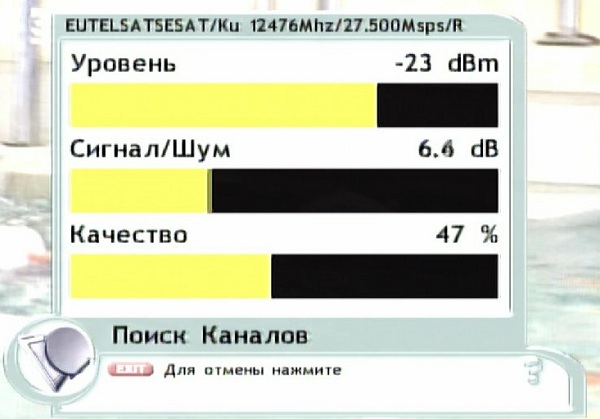

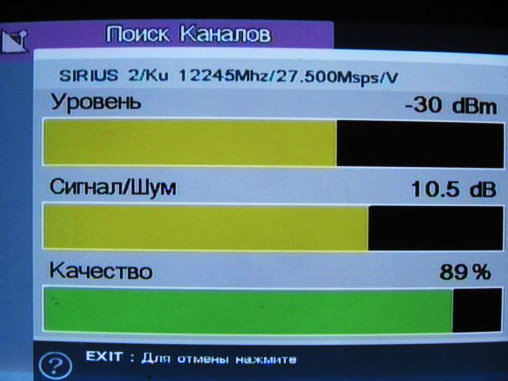

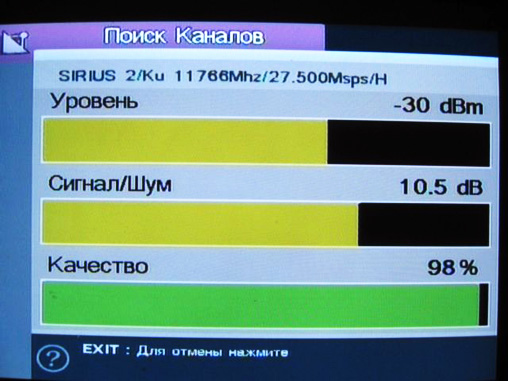

Качество сигнала отображается на телевизоре в виде процентной шкалы. Он должен быть как можно выше 68-80%. Для этого медленно поворачивайте тарелку в разные стороны. Не закрывая зеркало. После нахождения правильного положения антенну Должно быть исправлено.

Если антенна Правильно настроив горизонталь и вертикаль, необходимо приступить к настройке центрального конвертера. Для этого его следует медленно прокручивать то в одну, то в другую сторону, увеличивая качество сигнала на несколько процентов.

Угол поворота дополнительной головки регулируется независимо от центральной. Его направление может быть совершенно разным — в зависимости от того, где он расположен спутник Чей знак они поймают.

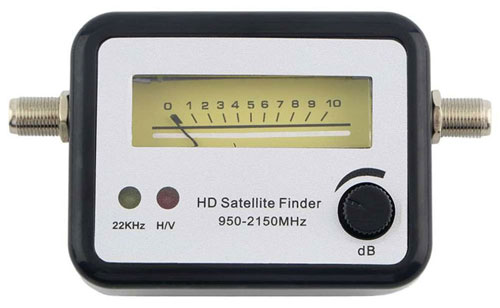

Прибор для настройки спутниковой антенны

Чтобы облегчить установку угла поворота антенны А с конвертером можно использовать специальное устройство, сделанное в Китае. Существует множество моделей таких устройств. Наиболее популярными измерителями Find Them SATFINDER являются LNB Dish DirecTV.

Как установить и настроить спутниковую антенну самостоятельно?

Как настроить телевизор?

Самый простой этап установки спутника антенны – это настройка ТЕЛЕВИДЕНИЕ. Вам необходимо проверить доступные каналы. В большинстве случаев они устанавливаются в случайном порядке. На это в основном влияет частота передач.

Телевизор можно настроить с помощью пульта дистанционного управления. Каждый канал должен быть проверен. Если обнаружены проблемы, необходимо произвести дополнительную настройку комплекта.

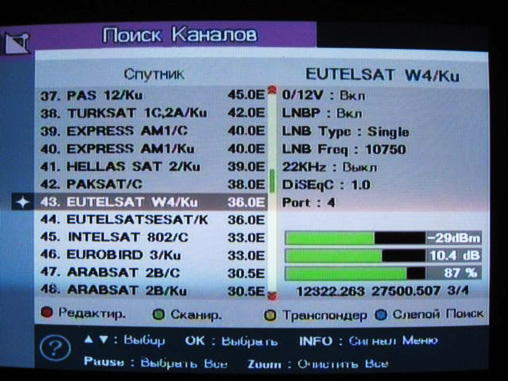

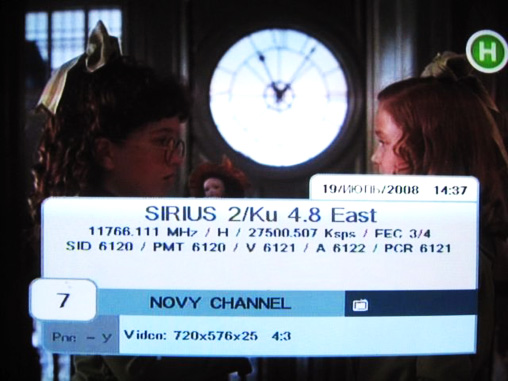

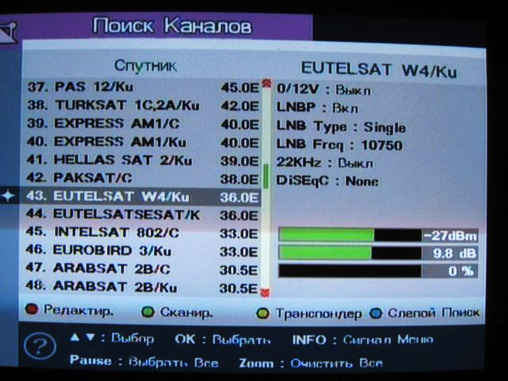

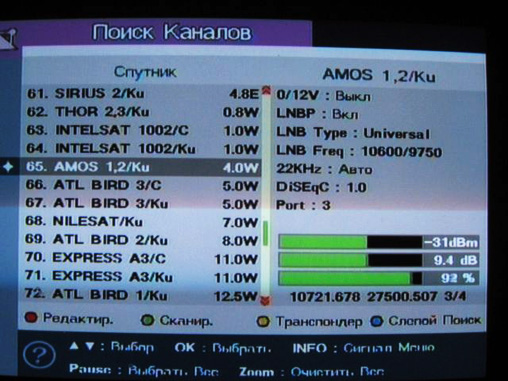

Поиск спутника и каналов

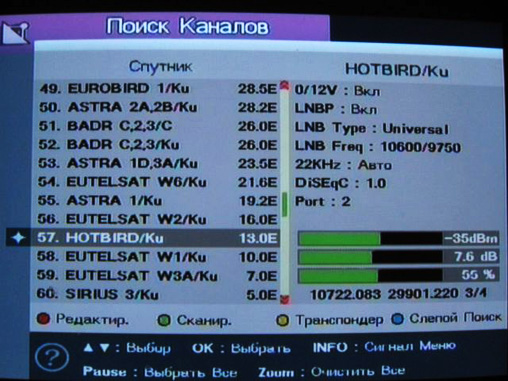

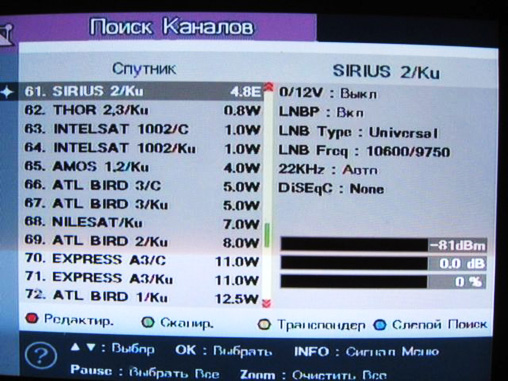

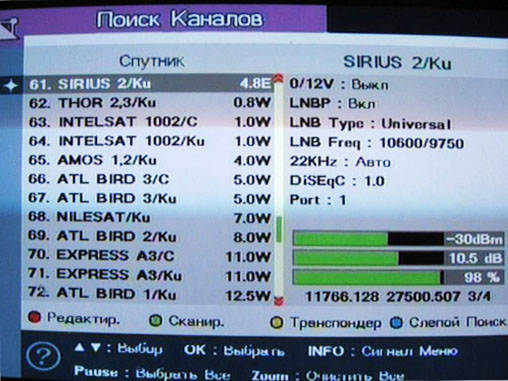

С помощью приемника вы можете искать спутника и каналов без дополнительного оборудования. Для этого поместите антенны Необходимо переместить тюнер и небольшой телевизор. Вместо этого вы найдете помощника, который контролирует качество сигнала в помещении.

Как самому настроить спутниковую тарелку от и до

Среди обычных неопубликованных пользователей бытует мнение, что установить и смонтировать и установить спутниковую систему практически нереально. На самом деле все это не так. Ниже — простые инструкции для и.#187;чайников»; информация о том, как самостоятельно установить и настроить спутник. антенну Без расчетов, сатфайндера и других особенностей профессионалов. Если вы профессиональный монтажник, следующие материалы, скорее всего, вас не заинтересуют.

По крайней мере, теперь всю информацию можно найти в сети, я все же постарался собрать всю основную полученную информацию на одной странице — для простоты. Я лишь рассказываю своими словами и с фотографиями, как я устанавливал и настраивал спутниковую систему. Сразу скажу, что только создание неденоминаций. антенны , Не совсем целенаправленно и моторно. И еще — не исключен вариант, что как бы вы не старались — установить и настроить самостоятельно антенну Это может не сработать, в этом случае вам нужно пригласить профессионального установщика Мне трудно предположить, как это может быть, но на форумах были люди, которые потратили несколько дней на тщетные попытки антенну । В других случаях самостоятельный выбор компонентов и самостоятельная установка позволяют сэкономить некоторую, иногда значительную сумму Кроме всего прочего, — лично меня интересовала только самостоятельная настройка всего, чем отличается установка и настройка Система «на глазок» от профессиональной установки? Почти ничто не требует более точного предварительного расчета (что может сэкономить значительное время), за исключением системы и принципа монтажа. настройки антенны -такие же.

Список основных понятий

Телевизионный спутник — Космический аппарат находится на геостационарной орбите Земли и передает телевизионный сигнал через транспондеры в определенный район Земли Все спутники Они расположены в плоскости экватора, поэтому находятся на одной широте, но помимо названия они отличаются по долготе, у них также есть обозначение долготы, например, ⑦ 4 ⑦ означает что спутник ⑦ означает и находится на 4-й западной долготе ( ⑦-⑦) HOTBIRD 13 ⑦ -… спутник HOTBIRD, расположен на 13-м градусе восточной долготы (e-восток) Под предположением, что спутники «закреплены» В некоторых точках орбиты они также имеют некоторые области, покрывающие поле Земли

Транспондер — приемопередатчик, расположенный на. на спутнике । Характеризуется шириной и направленностью полосы пропускания и частотой передачи Передача осуществляется в двух основных диапазонах — C-диапазоне и Ku-диапазоне В диапазоне ⑦ (4⑦), в основном американском и российском. спутники , В диапазоне KU (10,700-12,750 ГГц. ) Передача осуществляется в линейной или круговой поляризации, Которая в свою очередь различается на вертикальную ( ⑦ ) и горизонтальную ( ⑦ ) для линейной поляризации и левую ( ⑦ ) и правую ( ⑦ ) для круговой поляризации, Когда вы говорите, что « сигнал транспондера 11766 ⑦ » Вы имеете в виду транспондер, вещающий на частоте 11766 ⑦ с горизонтальной поляризацией транспондера. на спутнике Варьируется от нескольких до десятков штук.

Спутниковая антенна — Основной элемент абонентской спутниковой системы для приема сигнала со спутника । Если сказать простыми словами-. антенна « собирает «слабо отраженный спутниковый сигнал по всей своей поверхности» и фокусирует его в определенном месте, где чаще всего устанавливается конвертер антенны — Огонь и смещение. — Каталог представляет собой параболическое зеркало с фокусом в геометрическом центре, в то время как офсет имеет смещенный фокус (ниже геометрического центра) антенны )। Соответственно, преобразователь прямой фокусировки. антенны Он устанавливается в центре, при смещении смешивается точно со смещением снизу Пользователи чаще всего использовали обычные антенны । Они дешевы, просты в установке и настройке . Производятся антенны Изготавливается из различных диаметров и различных материалов, материалом обычно является алюминиевый сплав или сталь. антенны Ввинчивающиеся (жестко закрепленные) и антенны С помощью привода (подвеска двигателя вращается антенну При определенных углах и позволяют принимать сигнал с большого количества спутников в зоне видимости Последний набор для новичка не очень прост размер антенны Выбирается индивидуально, в зависимости от мощности сигнала, необходимого для дисплея спутника . Диаметр антенны Необходимо выбирать с некоторым запасом, так как атмосферные осадки (сильный дождь, снег) будут значительно мешать спутниковому сигналу Это особенно актуально для Ku-диапазона, но в то же время не нужно впадать в крайности, когда антенны При диаметре 0,9 М достаточно, нет необходимости покупать его антенну 1,5 м- это и больший вес, и его поверхность открыта для воздуха

Преобразователь — устройство для приема сигнала. спутника , отраженного от антенны И установлен на соответствующем кронштейне в фокусе антенны । Основное назначение конвертера — преобразование частоты принимаемого спутникового сигнала (например, для Ku-диапазона от 10,7 до 12,75 ГГц) в промежуточную (900 — 2150 МГц), где затухание сигнала, передаваемого в кабель, меньше. Поскольку уровень принимаемого спутникового сигнала очень низок, второй важной задачей конвертера является приведение его к уровню, приемлемому для приемного тракта ресивера. Поскольку каждый преобразователь вносит в сигнал свой уровень шума, но в то же время является малошумящим, его также называют LNB (Low Noise Block). Преобразователи предназначены для линейной поляризации или круговой поляризации и выбираются в зависимости от передачи поляризации спутник (Например, популярные пакеты НТВ+ транслируются в круговой поляризации и, несмотря на название, являются универсальным конвертером для линейной поляризации.#171;универсальный» — не подходит для одобрения Mad). Если преобразователь универсальный, то он переключается на определенную поляризацию при напряжении 13/18 В, приемник. 13 в — вертикальная поляризация, 18 в — горизонтальная. Еще один нюанс: конвертеры имеют 1 выход, 2, 4, 8. В зависимости от того, сколько независимых точек обзора установлено, конвертер должен быть установлен с соответствующим количеством выходов, так как все выходы конвертера независимы.

Multifid — это кронштейн для дополнительного конвертера. Почему спутники Относительно недалеко друг от друга (по некоторым меркам), находясь на геостационарной орбите, принять сигнал возможно одновременно на антенну Мультифид с несколькими спутниками в непосредственной близости. Классический приме р-3 спутника (HOTBIRD 13E, sisius 4.8 E, AMOS 4W), принят на 1 бесплатно. антенну । Обычно на главном креплении. антенны На Sisius 4.8 E установлен конвертер, на Hotbird 13e — 1 мультифид-конвертер, на Amos 4W — 2 мультифид-конвертера.

Дискета (DISEQC) — это устройство, которое коммутирует сигнал от нескольких преобразователей через 1 кабель. Поскольку приемник может одновременно принимать сигнал только от одного спутника В соответствии с этим спутнику Конвертер должен быть подключен к приемнику. Это то, что делает жесткий диск, он подключает необходимый преобразователь от ресивера. Жесткие диски отличаются друг от друга и предназначены для определенного протокола. Протокол DISEQC 1.0 является однонаправленным и используется для нескольких преобразователей. DISEQC 1.1 используется для подключения большего количества конвертеров. Для управления позиционером используется протокол 1.2.

Коаксиальный кабель через F-коннектор подключается к входу и выходу панели. Я думаю, не стоит говорить о штекерах и кабелях — Но все понятно. Однако необходимо, чтобы кабель имел характеристический импеданс 75 Ом, был изготовлен из высококачественных материалов, выдерживающих сильные перепады температур, и имел хорошую градиентообразующую оплетку. Материал жил старый, медь, сожительская сталь, а-Леобен сказать, что лучше удастся.

Кронштейн антенны — Простой металлический кронштейн (обычно) крепится к стене, а на нем закрепляется антенна । Должен быть сделан как можно более надежным, чтобы ветер не разорвал его антенну .

Спутниковый ресивер — это устройство, которое принимает спутниковый сигнал от конвертера и передает его на телевизор в виде привычной картинки со звуком улыбки. Ресиверы предназначены как для открытых, нефиксированных каналов (FTA), так и для кодированных каналов с кассетами, слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жестким диском и другими полезными и не очень функциями. Здесь, как говорится, каждому по приоритету и каждому по кошельку. Есть один важный момент: сегодня активно вводится в эксплуатацию спутниковая передача в формате HD (видео высокой четкости) и mpeg4. Приемники, поддерживающие эти форматы, обычно стоят намного дороже обычных. Поэтому перед покупкой спутниковой системы необходимо решить, какой контент вы будете смотреть и какой ресивер вам для этого нужен. Дешевые ресиверы обычно не отличаются высоким качеством изображения и звука, отличной функциональностью и быстрой сменой каналов. Хотя бывают и исключения. Отдельный эмулятор Nuan в приемнике. Как видно из названия эмулятора, смарт-карта предназначена для программирования. Для кого это? Большое количество каналов с разных спутников защищено кодированием. Кодировки разны е-Viacus, Seca, Iradetto, Nagravision, Biss и т.д. Например, в кодировке Biss есть некий пакет каналов, и вы хотите его увидеть ( антенна Настроен на правильный спутник ), но у вас также нет смарт-карты. Затем найдите в своем приемнике программный эмулятор (обычно он написан в неопределенных функциях) и включите его. Введите ключи доступа к каналу и примите его, если все в порядке. Обычно эмуляторы в современных приемниках поддерживают несколько кодировок. Другое приложение эмулятора названо в честь лиц и#187;шаринг» или «кард-шаринг» да, и при выборе ресивера следует обратить внимание на наличие и регулярность исходящего программного обеспечения. Проще говоря, запросы. В новой прошивке обычно удаляются. добавляются ошибки, параметры спутников, транспондеров, новые коды для работы эмуляторов и т.д.

Выбор комплектующих

Во-первых, я потратил некоторое время на изучение интернета, чтобы ознакомиться с этим вопросом (потому что я был полным чайником и очень пугливым рядом с диском или транспондером, но я хотел смотреть спутниковое телевидение). Решил, какой контент и с каких спутников я хочу смотреть (в конце статьи вы можете увидеть список самых популярных каналов в наших местах и некоторые ссылки), какие из них принимаются в моем регионе и какого диаметра антенны , узнал советы еще более опытных, в том числе vladbel большую помощь, за что ему отдельное спасибо за улыбку в конце увидеть спутники AMOS 4W, SIRIUS 4.8 E, HOTBIRD 13E для антенну 0,95 м и utelst W4 36E на 0,85 м. В качестве киевского магазина у меня есть http://www. agsat. com. ua / — все в одном месте и кроме всего прочего они являются одним из openbox’ов как продавец оригинальной техники того же бренда, а у меня душа лежит к openbox smile, Кстати говоря, приемники, которые я покупал в agsat и приемники, купленные там для моих друзей, были уже прошиты из списка спутников и фаворитов популярных спутников 4W+5e (4.8 E)+13E, удобно для тех, кто не хочет заморачиваться с заполнением фаворитов.

Что было закуплено и каковы были критерии отбора:

  • Офсетная антенна 0,95 м Харьковское производство. Окрашенная сталь. Для приема сигналов Amos 4W, Sirius 4.8 E, Hotbird 13e.
  • Офсетная антенна 0,85 м Харьковское производство. Окрашенная сталь. Для приема сигналов со спутника Eutelsat W4 36E.
  • Приемник Openbox X-810. Во-первых, Openbox предлагает самую мощную техническую поддержку (новые прошивки выходят примерно каждые две недели), во-вторых, отличное качество изображения, в-третьих, встроенный эмулятор, в-четвертых, поддержку Lancombox (для любителей и#171;шаринга»
  • Три универсальных конвертера с линейной поляризацией Single Titan TSX 0,2 дБ. Заявленный низкий уровень шума.
  • Круговая поляризация для Eutelsat W4 36E (НТВ+) один конвертер одиночной круговой INVERTO IDLP-40scircl.
  • Два мультифида.
  • Два кронштейна для антенн .
  • Пластинчатый коммутатор сигнала от 1 конвертера в 4 кабелях, подключенных к одному приемнику.
  • Коаксиальный антенный Кабель, импеданс 75 Ом, катушка 100 м.
  • 10 антенных Навинчивающиеся F-коннекторы.
  • 6 анкерных болтов» под гайку» 8×72, шайбы, гайки и пружинные шайбы.
  • Самонатягивающиеся пластиковые кабельные стяжки.
  • Стальной трос с зажимами для крепления к нему антенного кабеля и опускания его с потолка.
  • Пластиковая коробка для дисков.
  • Lancombox — инструмент для обмена (если хотите, можете поискать в любой поисковой системе концепцию и#171;кард-шаринг»

Бюджет на все это добро — 1346 гривен или

Установка

Антенна должна быть установлена в направлении на юг. Прямой означает первый антенной Не должно быть никаких препятствий в виде дома, дерева и прочего. Поэтому оптимальным местом для установки является антенн — Балконы и террасы. Поскольку мои окна находятся на втором этаже и не выходят на юг, было решено установить антенны На крыше. К счастью, крыша моего типичного 9-этажного дома с перекрытиями плоская, что облегчает монтаж (при наличии свободного доступа) к антенне С номером преобразователя больше 1 после установки на кронштейн, см. ниже*). Что еще мне понадобилось на крыше антенн с их креплениями:

  • Перфоратор с бурами с победитовыми наконечниками. Диаметр сверла выбирается немного меньше диаметра анкерного болта. Очень мало — нет — анкер не войдет в стену. Еще — будет «болтаться» и его действительно нельзя затянуть.
  • Крестообразная отвертка.
  • Кольцевой гаечный ключ на 10.
  • Кольцевой гаечный ключ на 13.
  • Достичь.
  • Молоток.
  • Нож для резки бумаги (для демонтажа кабеля под заглушками).
  • Кусачки для проволоки.
  • Приемник с пультом дистанционного управления.
  • Небольшой телевизор.
  • С удлинительным кабелем для розетки 220 В 3.

Самый интересный вопрос — куда отправить антенны ? Как определить направление? Как установить антенны Без Satfinder (устройство для настройки спутниковых антенн — стоит от 400 долларов США) ? Поскольку в моем случае было решено произвести настройку «глазом» я решил определить направление логически — я видел только то, куда они были направлены… антенны На крыше соседа и решили повернуть в том же направлении /.

Антенна с 3 конвертерами — конечно Sirius, HOTBIRD, Amos — У нас их много и установщики в основном устанавливают их. Если вы посмотрите на соседние дома, то обнаружите несколько таких домов, и все они обращены в одну сторону. Так что у меня не было никаких сомнений. С конвертером слева от него — может быть, НТВшная — нам тоже хватит. Если у вас нет таких рекомендаций, дела обстоят еще хуже. Необходимо определить направление на юг и попытаться направить антенну Вот. И снова неизбежное условие — первое. антенной Ни в коем случае не должно быть видимых препятствий в направлении спутника . Помимо прочего, в ситуации, когда антенна Установленные под балконами или зонтами — убедитесь, что потоки воды или льда с расположенного выше зонта не падают прямо на вас антенну . Это плохо сказывается на приеме.

Вот ради этой лифтовой шахты я и решил отремонтировать свою. антенны :

Non-vis конечно на потолке, но в квартире Smile это не евроремонт, а место установки, разметил отверстия под кронштейны, просверлил их перфоратором, забил анкер и закрепил кронштейны (это сделал я) (я не до конца сфотографировал дальнейшие действия, поэтому почти все фото — с уже установленной системы). Не буду подробно останавливаться на креплении кронштейнов, думаю и так все понятно, задач а-механическая. Тем не менее, если кто-то не знает, что такое анкерный болт, я покажу, как он выглядит:

Он состоит из стакана и болта внутри него. Болт имеет резьбу для гайки с одной стороны и толстый конус — с другой. Так же, как на рисунке, слева направо, аккуратно, чтобы не повредить резьбу под гайку, ее загоняют в просверленное отверстие.

При этом я рекомендую ослабить гайку, но не ослаблять ее до конца, иначе есть риск, что винты полностью провалятся в отверстие, и вы их не достанете. То же самое касается установки винтов кронштейна (гайки все еще должны быть сняты) — убедитесь, что винты не проваливаются в стекло, я рекомендую вытянуть их как можно дальше на кронштейне, прежде чем вы потянете их или втянете конус в стекло, и винты не будут немного шататься, а винты не будут двигаться. Стекло должно быть заподлицо со стеной, а резьба с гайкой, соответственно — снаружи.

Принцип действия анкерного болта заключается в следующем: Когда гайка начинает затягиваться гаечным ключом, она вытягивает болт в стакане из резьбы. Конус на конце болта входит в стекло и вгрызается в отверстие. В результате извлечь такой болт из щели в стене — задача не из легких. По этой причине рекомендуется подвешивать крепление на саморазборные анкерные болты, а не на болты с пластиковыми дюбелями.

Однако выбор привязанности — личное дело каждого. Единственное, что вы все равно будете выбирать анкеры — обратите внимание на их качество, особенно на материал и толщину стекла. Поскольку слишком слабые анкеры будут размещены соответствующим образом.

При установке на балконе, как правило, можно просверлить стену и разрезать ее стержнем соответствующей длины (они имеются в продаже). Они крепятся гайками с обеих сторон.

Я вернусь к установке.

Первая установка антенна Sirius, HOTBIRD, с 3 конверторами на Amos, второй на Eutelsat 36E. Первоначально кронштейны были прикручены на анкерные болты, позже я изменил их ширину. Винт оказался ненадежным. На фотографии показана первая неудачная попытка в виде оставшегося отверстия. В этот момент кронштейны также были переделаны для усиления оригинальной картины:

Далее скобки были и были#171;надеты» антенны Вот монтаж одного из них (они одинаковые):

На фото выше антенна Уже в архиве, с конвертерами, кабелями и т.д. Первоначально были собраны только антенна Я вешал на кронштейны, а позже на конвертеры с кабелями. Тонкий металлический трос, он был просто супер полный, и я сделал это через скобу. антенны И когда воздух выходит из якорей, он прикручивается к стойке шахты лифта так, чтобы антенна Я не работал с потолка улыбки, это почти нереально, но пусть будет, так я думал. Для настройки антенны В вертикальной и горизонтальной плоскостях необходимо закрепить приспособление так, чтобы антенна Сам я не изменил свою склонность, но при некотором усилии ее можно было перенести на самолеты. Эти орехи являются последними настройки Они не сильно тормозят:

Отсутствие заклинивания левого винта позволяет настраивать антенну В вертикальной плоскости, не 2 пиши пропало антенну Над кронштейном в горизонтальной плоскости.

Далее на центральном держателе конвертера. антенны Устанавливаются оба мультифида, конвертеры вставляются во все кронштейны и все затягивается так, чтобы конвертеры можно было поворачивать во всех плоскостях в мультифидах с небольшим усилием (затем к конвертерам подключаются кабели). На фотографии ниже показано, что такое Multihide и как они крепятся:

Затем начинается процесс настройки । Другой конец кабеля длиной несколько метров прикручивается к приемнику с центральным преобразователем, другой конец кабеля прикручивается к приемнику. На каком-то сайте у меня есть картинки, что такое F-разъем и как его правильно прикрутить к кабелю.

Приемник подключается к телевизору, только после этого включается питание 220 В. Важный момент — когда F-штекер намотан на кабель, убедитесь, что тонкие провода экранирующей оплетки кабеля не защемлены центральным корпусом, иначе приемник может быть выведен из строя.

Я включаю телевизор, ресивер, захожу в меню установки канала. В списке спутников слева я выбираю Sirius 2/KU 4.8 E, в нем написано спутник Сконфигурирован жестко закрепленный центральный преобразователь. В меню справа я выбираю:

  • Lnbp: (включение преобразователя мощности).
  • Тип LNBP: универсальный (конвертер универсального типа, после моей покупки)
  • Частота LNBP: 10600/9750 (указано на конвертерах)
  • 22 кГц: авто (я оставляю сигнал для переключения)
  • DISEQC: нет (я оставляю его выключенным, так как сигнал подключен напрямую, а не через HDD).

Далее я захожу в желтое подменю транспондеров и выбираю транспондер, на котором буду искать сигнал (советую записать себе несколько транспондеров, выбранных со спутников с разной поляризацией и способных реально маршрутизировать бесплатные каналы (FTA)). Найдите по ссылке ниже.

В моем случае, например, это изначально транспондер 11766h, передающий на частоте 117666 МГц с горизонтальной поляризацией. Для удобства качество сигнала можно отобразить в полноэкранном режиме с помощью кнопки info. Я перейду к нижней шкале и#171;Качество»:

Что мы видим на этой картинке? Изображение Blake, качество сигнала — 0%! Чего на самом деле следует ожидать? Антенна по-прежнему и#171;смотрит» в сторону спутника Почти.

Затем наступает самый сложный момент, который требует значительной выдержки — это настройка антенны На самолетах. Почему выносливость — нужно всего несколько миллиметров, и не будет никаких признаков. Не то чтобы это было плохо, но это будет совсем не то! Установка производится следующим образом. антенну В вертикальном положении это было почти так же, как в моем положении:

После этого вы должны двигаться очень, очень плавно. антенну В горизонтальном направлении и одновременно внимательно посмотрите на шкалу качества, сначала с одной стороны, и если шкала не меняется на 0, то с другой. Если обнаружится, что шкала качества стала хотя бы 10-15 — это первое счастье, можно остановиться и расслабиться. Если сигнал не может быть обнаружен во всей горизонтальной плоскости, необходимо немного изменить вертикальный угол антенны И снова двигайтесь в горизонтальной плоскости до появления сигнала. Когда сигнал хотя бы в какой-то степени найден: Теперь вы должны постараться двигаться еще более плавно. антенну Влево-вправо и достичь максимального качества сигнала. После того, как вы достигли этого, вы должны попытаться достичь еще большего сигнала с помощью очень плавного движения антенны Сверху вниз. После этого можно попробовать слегка повернуть конвертер в держателе вокруг своей оси (для этого на конвертер наносятся точки):

Максимальный сигнал можно получить только от совокупности всех этих настроек. Еще один нюанс — если вы ни при каких обстоятельствах не обнаружили никаких признаков, а вы все 100 раз удвоили, в том числе и настройки ресивер, имеет смысл попробовать другой конвертер, возможно, он — неисправен. Я получаю максимальный уровень сигнала, который может быть выброшен:

Кажется, вы можете охладить и затянуть все винтовые настройки? Неважно как! В конце концов настройка Он был сделан для передачи транспондера в горизонтальной поляризации (на картинке в конце второго раза есть буква h), и вам все равно придется настраивать транспондер в вертикальной (V) поляризации:

В моем случае поворот конвертера против часовой стрелки в держателе помог добиться лучшего качества сигнала в вертикальной поляризации.

Затем вы можете просканировать транспондеры (как это сделать, смотрите в документации к вашему приемнику) и визуально убедиться, что каналы приняты и соответствуют выбранным. спутнику :

Когда сигналы в горизонтальной и вертикальной поляризации достигают максимума, который можно вытянуть, необходимо затянуть все регулируемые незавернутые гайки. И тут возникает неприятный момент — затягивание гайки. антенна Он слегка меняет свое направление, и можно определить качество сигнала! Поэтому затягивать нужно очень осторожно. Аллер, антенна И первый преобразователь сконфигурирован. Я отсоединяю ресивер от розетки и подключаю кабель от центрального конвертера к конвертеру слева (на мультифиде, если смотреть на антенну спереди), я включаю все, в меню выбираю HOTBIRD 13E, они же настройки В меню справа для Sirius выберите рабочий транспондер и попробуйте настроить максимальное качество сигнала. На этот раз только контроль не антенну И сам конвертер на Multifid. Он может двигаться во всех плоскостях по отношению к фокусу антенны — Вправо, влево, вверх, вниз, вперед, назад:

Все гайки затягиваются при максимальном сигнале. Я не забываю проверять обе полярности. Я сканирую транспондеры Hotberd и визуально проверяю некоторые свободные каналы.

Снова все выключаю, перегибаю кабель на 3 конвертера, все включаю, выбираю AMOS 4W и вырабатываю. настройку Для него. Все одинаково. Потом снова настройку первой антенны Можно считать завершенным.

Вторая антенна । Что я буду устанавливать на Eutelsat W4 36E (НТВ+). Здесь все просто — конвертер один. Кроме того, поскольку это круговая поляризация — не очень важно, как он расположен внутри держателя. Лучше всего спускаться вниз, чтобы на нем не скапливались осадки:

Соответственно, вам необходимо настроить антенну В горизонтальной и вертикальной плоскостях. Я выключаю все, подключаю кабель к этому конвертеру. Настройки в соответствии с приобретенным мной конвертером следующие:

Настраиваю вторую антенну , проверяю антенну В обеих поляризациях на разных транспондерах. Поскольку конвертер рассчитан на круговую поляризацию, они проверяются не на H и V, а на L и R (левый и правый).

Вот и все. Вы можете отключить все. Теперь нужно переключить сигналы через жесткий диск.

diseqc

diseqc

Мой жесткий диск имеет 1 выход на приемник, указанный rec, и 4 входа на конвертеры, названные 1.2.3.4. Я подключаю конвертеры следующим образом:

  1. Sirius
  2. Жар-птицы
  3. Амос
  4. Eutelsat

С подключением все просто — К каждому конвертеру подсоединен отрезок кабеля, который подключен к соответствующему входу DICKK. Если установить антенна При использовании 1 конвертера жесткий диск не нужен. Если один антенна Для 2 конвертеров и бездисковых 2 порта — каждый будет ужасен. Жесткий диск установлен рядом от антенн И желательно, чтобы в нем была влагозащищенная коробка (я купил электроприборы в магазине), чтобы он не вышел из строя:

Дно коробки для дисков желательно тонировать для вентиляции. Острые углы изгиба кабеля не допускаются! F-разъемы на конвертерах закрываются либо колпачками, либо теплопроводной трубкой с набором:

Кстати, на фотографии выше показано расстояние между конвертерами и углы их наклона. Правая сторона — антенна Целью является спутник Eutelsat W4.

Я установил протокол Discake в приемнике (в моем случае 1.0) и в дистрибутиве конвертеров в соответствии с входом (портом) диска:

На рисунках показано, какие входы (порты) диска назначены конвертерам спутник )। 0 / 12 В: только для Lancobox ’ A. Если у вас его нет, вам не нужно включать его на 12 В. Сохраняю изменения, проверяю, работают ли все входы на приводе (т.е. есть сигнал для всех настроенных спутников).

У кого-то может возникнуть вопрос: « и почему бы сразу не подключить все конвертеры к HDD, зарегистрировать и настроить все входы. антенны ? » Ответ прост — С действительно нефункционирующим дискотекой вы потратите много времени и нервов, пытаясь астрологизировать сигнал, который по определению не может быть найден. Кроме всего прочего, без жесткого диска вы быстро узнаете, купили ли вы рабочий конвертер.

Я тяну за кабель так, что ничего не угрожает. Он не крепит кабель к кабелю, опустите кабель и потяните его вниз. Проложите кабель в квартире, подключите ресивер, телевизор и спутниковое телевидение Smile

Наконец, вот что произошло на крыше:

*- Если к антенне После установки на кронштейн доступ к нему прекращается:

когда конвертор на антенне Одним движением пальца все понятно, ничего сложного не исправлено на антенне , антенна Его вешают на окно (или другое место) на кронштейн и регулируют в вертикальной и горизонтальной плоскости все из того же окна (вернитесь к предупреждению в начале инструкции.)। Что делать, если нужно настроить еще 1 дополнительный конвертер (или более) на Multifide? В стране я сделал вот что: Я прикрутил кронштейн для старого высокого шкафа, собранного на нем. антенну Поместите всю эту конструкцию перед широко открытым окном и настройте ее. Странный момент, кстати, это первый снимок, который имеет примерный наклон антенны Без излишеств настройки У меня уровень качества на Sirius выше 70%! Она не могла поверить своим глазам. Одним словом, в таком виде я установил все 3 конвертера, все тщательно прижал, перебрал крепление перед окном и повесил на него антенну С уже настроенными преобразователями. Осталось только настроить его в уровнях.

Важный момент в определении высоты спутника. антенн : В дополнение к защите и страхованию, прежде всего, когда висит антенны Это всегда земля **** на горе или мачте. и антенну । Просто подумай антенна .

Что-то еще на крыше антенны Многие советуют локально, но некоторые установщики — Argus противники этого. Я склоняюсь к выводу, что заземление. антенны все же не помешает.

Источник: https://www.cssapemaster.ru/nastrojka-antenny-na-sputnik

Top
