Как самому установить и настроить спутниковую антенну

Существует стереотип, что монтаж и ввод в эксплуатацию спутниковой Системы для телевидения – задача необычайно сложная, которую должны решать высококвалифицированные специалисты, а самостоятельное их решение практически невозможно. Такое мнение присуще неопытным людям, которые мало знают об этой процедуре. На практике ситуация совершенно иная.

Ниже приведено руководство, в котором подробно описан алгоритм установки и настройки спутниковой системы без специальных расчетов, спутниковые искатели и многие другие аспекты, над которыми работают специалисты в этой области. Эти инструкции понятны даже простому обывателю, но у специалиста они, конечно, не вызовут никакого интереса.

Несмотря на большое разнообразие подобных руководств, рекомендаций и советов в Интернете, здесь в одной статье собрана самая важная информация, представленная в очень удобном для пользователя виде. Она написана доступным для чайников языком. Язык, поясняющие фотографии и все шаги по установке включены в комплект поставки и настройки Оборудование. Следует сразу отметить, что это фиксированное смещение антенне . Владельцам моделей с мотором или прямым фокусом следует поискать другую статью.

Кроме того, вы должны сразу оговориться, что прочтение данного материала не гарантирует окончательного успеха. Иногда случается так, что люди тратят слишком много времени, но результатов нет. Но в большинстве случаев самостоятельный подбор компонентов, установка. антенны Позволяет сэкономить много денег, так как стоимость услуг профессиональных монтажников сейчас довольно высока. При этом качество монтажа «на глаз» не теряется, когда систему устанавливают специалисты. Разница заключается только в сэкономленном времени, что связано с использованием расчетов перед началом работы. В остальном процедуры полностью идентичны.

• Внимание: Работа на высоте, все еще связанная с электричеством, представляет большую опасность для жизни и здоровья. Поэтому соблюдение правил безопасности – абсолютно. Если у вас есть опасения, лучше доверить решение проблемы профессионалам!

Список основных терминов:

Телевизионный спутник — это космический аппарат, расположенный на геостационарной орбите Земли и передающий телевизионный сигнал в определенный район Земли через транспондер. Все спутники находятся в плоскости экватора, поэтому они находятся на одной широте, но отличаются по длине. Помимо названия, ему также было присвоено обозначение долготы. Например, Amos 4W означает, что спутник называется Amos и расположен на 4 градусах запада (W — запад). Hotbird 13e — спутник Hotbird, расположенный на 13 градусе восточной долготы (E — восток). Благодаря тому, что спутники «неподвижны» в определенных точках орбиты, они также имеют определенные зоны покрытия территории Земли.

Транспондер — это приемопередатчик, расположенный на спутнике. Он характеризуется шириной и направленностью передающей и вещательной частоты. Вещание осуществляется в двух основных диапазонах — C-диапазоне и Ku-диапазоне. В диапазоне С (4 ГГц) передаются в основном американские и российские спутники в диапазоне KU (10,700-12,750 ГГц). Передача осуществляется в линейной или круговой поляризации. Которые в свою очередь различаются по вертикали (v) и горизонтали (h) для линейной поляризации и слева (l) и справа (r) для круговой поляризации. Когда говорят «сигнал от транспондера 11766h», имеют в виду транспондер, передающий сигнал на частоте 117666 МГц с горизонтальной поляризацией. Транспондеры на спутнике состоят из нескольких десятков частей.

Спутниковая антенна — основной элемент спутниковой абонентская система для сигнала со спутника. Если сказать простыми словами… антенна & quot; собирает & quot; слабо отражает спутниковый Сигнал по всей его поверхности фокусируется в определенной точке, где установлен конвертер. Ufigsten антенны — Огонь и смещение. Каталог представляет собой параболическое зеркало с фокусом в геометрическом центре, в то время как офсет имеет смещенный фокус (ниже геометрического центра). антенны )। Соответственно, преобразователь прямой фокусировки. антенны Он устанавливается в центре, при смещении припаивается снизу. Пользователи с точным смещением получили наибольшее предубеждение от обычных пользователей антенны । Они дешевы, просты в установке. и настройке . Производятся антенны Изготовлены из разных диаметров и разных материалов. Материалом обычно служит алюминиевый сплав или сталь. Есть антенны Ввинчивающиеся (жестко закрепленные) и антенны С приводом (подвеска двигателя). Подвеска двигателя вращается антенну На указанных углах и позволяет получить подсказку от большой толпы спутников Находится в зоне видимости. Последний набор для начинающих не очень прост. Размер антенны Он выбирается индивидуально в зависимости от мощности сигнала, необходимой для отображения спутника. Диаметр антенны Необходимо выбирать с некоторым запасом, так как распыляющиеся осадки (сильный дождь, снег) создают значительные помехи. спутниковому Знак. Это особенно актуально для групп Ku. В то же время, однако, Ie не обязательно входить в экстремум, если антенны 0,9 м в диаметре достаточно, покупать его не обязательно антенну 1,5 м — это и больший вес, и его поверхность подвергается воздействию воздуха.

Конвертер — устройство для приема сигнала, отраженного от спутника. от антенны И установлен на соответствующее крепление в фокусе антенны । Основное назначение преобразователя — изменение частоты принимаемого спутникового сигнала (например, для Ku диапазона от 10,7 до 12,75 ГГц) является промежуточным (до 900 — 2150 МГц), где затухание сигнала, передаваемого в кабель, меньше. Поскольку власть принимается спутникового Сигнал очень мал, вторая важная функция преобразователя — усилить его до уровня, приемлемого для приемного тракта ресивера. Поскольку каждый преобразователь вносит в сигнал свой собственный уровень шума, но при этом имеет низкий уровень шума, его также называют LNB (Low Noise Block). Конвертеры предназначены для работы в линейной или круговой поляризации и выбираются в зависимости от поляризации, передаваемой спутником (например, популярные пакеты НТВ+ транслируются в круговой поляризации и конвертеры Universal для приема в линейной поляризации не подходят, несмотря на название «Universal»). Если конвертер универсальный, он переключается на заданную поляризацию при напряжении 13/18 В, подаваемом приемником. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конвертеры имеют 1 выход, 2-й, 4-й, 8-й. В зависимости от того, сколько независимых подходов установлено, необходимо установить преобразователь с соответствующим количеством выходов, так как все выходы преобразователя являются независимыми.

Многофункциональное крепление для дополнительного конвертера. Поскольку спутники на геостационарной орбите находятся относительно близко друг к другу (по некоторым меркам), возможен одновременный прием сигнала антенну Используйте мультифиды от нескольких людей, находящихся поблизости спутников . Отличным примером являются 3 спутника (HOTBIRD 13E, Sisius 4.8 E, Amos 4W), которые принимаются в 1 фиксированной сети. антенну . Обычно на главном креплении антенны Установлен конвертер, настроенный на сизиус 4.8 E, на первом мультифид конвертер для HOTBIRD 13e, на втором мультифид конвертер для Amos 4W.

Disek (DiSEqC) — это устройство, которое переключает сигнал с нескольких конвертеров на 1 кабель. Поскольку приемник может одновременно принимать сигналы только с одного спутника, к нему должен быть подключен конвертер, соответствующий этому спутнику. Именно это и делает жесткий диск — он подключает конвертер, который в данный момент нужен ресиверу. Жесткие диски, работающие по определенному протоколу, отличаются друг от друга. Протокол DiSEqC 1.0 является однонаправленным и используется, когда количество преобразователей не превышает 4. DiSEqC 2.0 — это то же самое, только двунаправленное и совместимое с 1.0. DiSEqC 1.1 используется для подключения большего количества конвертеров. Для управления позиционером используется протокол 1.2.

Коаксиальный кабель подключается к входу и выходу жесткого диска через F-разъемы. Думаю, не стоит говорить о разъемах и кабелях, здесь все понятно. Однако необходимо, чтобы кабель имел волновое сопротивление 75 Ом, был изготовлен из высококачественного материала, выдерживающего сильные колебания температуры, и имел хороший экранирующий наконечник. Основной материал — сталь, медь, омедненная сталь — непонятно, что вряд ли будет работать лучше.

Кронштейн антенны — Простой металлический кронштейн, который (обычно) крепится к стене и на котором закрепляется антенна . Следует сделать как можно более надежным, чтобы воздух не выходил наружу антенну .

Спутниковый ресивер — приемник цифрового телевидения (англ. set-top box) — телевизионный приемник (приставка), устройство, которое принимает цифровой телевизионный сигнал, декодирует его и преобразует в аналоговый сигнал для вывода через разъем CINCH или SCART или в цифровой сигнал для вывода через разъем HDMI и ретранслирует его на телевизор.

Обычно современные спутниковые Приемники не привязаны к конкретному оператору спутникового Телевизор поддерживает несколько кодировок путем установки или создания в нем эмулятора кодировок. Еще одно использование эмулятора — назначение людей «общими» картами. Да, и при выборе ресивера следует обратить внимание на наличие и регулярность исходящего программного обеспечения. Проще говоря, запросы. В новой прошивке устранены ошибки, которые обычно возникают, добавлены параметры спутников , транспондеры, новые коды для работы эмулятора и т.д.

Обычно используется для приема каналов и пакетов от платных операторов. спутникового В телевизорах, таких как «Триколор ТВ» или «НТВ Плюс», использовались операторские префиксы, адаптированные к кодировке оператора, например.

Выбор спутника

Приоритетные задачи во время установки спутниковой антенны – Выбор спутника. К этому спутнику он направляется сам антенна । Чтобы иметь представление об этом предмете, необходимо понять основы спутникового Телевидение. Его суть сводится к тому, что сигнал телевизионных каналов передается с наземной станции через передатчик на спутник, расположенный в космосе, и уже затем сигнал принимается абонентом, который им пользуется спутниковой антенны । Передается захваченный сигнал от антенны В тюнере (другое название – приемник), где он обрабатывается, декодируется (некоторые каналы кодируются) и только потом попадает на телевизор.

Существует два типа телеканалов, транслируемых со спутника: открытые или закрытые (кодированные). Они могут быть самостоятельной единицей или частью общего пакета от конкретного оператора. Самые популярные спутниковые Телеканалы закрытые, т.е. платные. Для того чтобы их отображение было доступно абоненту, операторы должны спутникового Телевидение. Эти компании предлагают фиксированную плату за просмотр большого количества телеканалов одновременно с одного спутника, что очень удобно, так как нет необходимости платить за каждый канал отдельно. Сейчас русскоязычные телеканалы транслируются с большим количеством спутников каждый из которых находится на своем месте. Хорошо принимать сигнал, антенна Мне буквально приходится настраиваться на определенный спутник. Если два или более спутников поблизости, вы можете напрямую антенну Таким образом, он получает сигнал от нескольких одновременно.

Зрителям, желающим смотреть около тридцати русскоязычных бесплатных каналов, рекомендуется направлять спутниковую прямофокусную антенну диаметром 1,5 М до Ямала 201. Кроме того, существуют также ряд спутников Полно бесплатных телевизионных каналов, таких как Sirius 4.8 E; Amos 4W; HOTBIRD 13e. Мы попытаемся объединить эти три спутника в один антенне При диаметре 0,95 м с использованием Multifid и DISEC

Что касается операторов спутникового Телевидение, то это: Триколор — самый популярный оператор телевидения, абонентская база которого стремительно растет, также стоит отметить спутниковом Оператор, который содержит самый большой список каналов – это НТВ-Плюс и, конечно же, оператор МТС-ТВ. Список каналов и стоимость пакетов данных этих операторов можно посмотреть на их официальных сайтах.

Итак, сначала выберите вид спутникового Вещание: бесплатное или платное. Итак, выберите спутник с бесплатными каналами, чтобы выбрать платные пакеты &ndash frocus. net пользуйтесь услугой; спутникового ТЕЛЕВИДЕНИЕ. Если у вас большой телевизор, помните, что некоторые операторы уже вещают в формате HD.

Еще один нюанс при выборе спутника – возможность направлять его. спутниковую антенну । Если окна вашего дома выходят на другую сторону от спутника или мешают в виде деревьев или домов перед домом, то вы можете антенну Должен быть установлен на потолке. Если по каким-то причинам и установить на потолке антенну Не удалось – тогда вы должны выбрать второй доступный спутник.

Как выбрать аксессуары?

Итак, вы выбрали спутник, который посылает сигнал на ваше оборудование. Это либо каналы свободного доступа, либо специальные спутниковый операторов телевидения. Теперь пришло время приобрести подходящее оборудование для приема.

Каждый комплект такого оборудования состоит из:

1. Приемник (другими словами тюнер). Это устройство захватывает, декодирует и преобразует сигнал, чтобы он мог отображаться на экране телевизора.
2. 2. антенна. Главная цель – получить подсказку. Этот сигнал подается на преобразователь, когда он отражается от пластины.
3. 3. голова (самопреобразователь). Это устройство, как следует из названия, преобразует входящие волны и отправляет их на приемник.
4. 4. зажим. Обычно он имеет прочный металлический каркас. Для этого необходимо быть антенна надежно закреплены на стене.
5. 5. коаксиальные кабели. Его технические характеристики позволяют соединить приемник и конвейерную ленту.
6. 6. препарирование. Эта деталь необходима, если вы хотите принимать сигналы от двух или более одновременно спутников . Для подключения конвекторов нужен только DiSEq.
7. 7. F-OK (соединения другими способами). Вы подключаете кабель к остальному оборудованию.
8. 8. Кабели «Тюльпан», SCART и HDMI соединяют телевизор и ресивер.

Пример выбора инструмента

В качестве эксперимента мы купили следующие компоненты:

• Офсетную антенну 0,95 м Харьковского производства из окрашенной стали. Он подходит для приема с SIRIUS 4.8 E; Amos 4W; HOTBIRD 13e.
• Аналог 0,85 м от того же производителя, предназначенный для высококачественного приема со спутника Eutelsat W4 36E.
• Модель приемника OPENBOX X-810. Причины такого выбора очевидны:

ü Openbox имеет отличную техническую поддержку. Обновления прошивки выходят каждый месяц или даже чаще.

ü этот приемник обеспечивает наилучшее качество изображения.

ü имеет встроенный эмулятор.

ü lly есть поддержка Lancombox для тех, кто предпочитает так называемое «совместное использование».

• Конвертер Single Titanium TSX 0.2 DB (3 штуки) с линейной поляризацией (производитель заявляет о низком уровне шума).
• Конвертер Single Circular Invert IDLP-40SCIRCL с круговой поляризацией для приема EUTELSAT W4 36E (например, НТВ+).
• Мультифиды (2 штуки).
• Кронштейны (2 штуки).
• DiSEq может подавать четыре LNB на один кабель.
• Кабель (коаксиальный) с волновым сопротивлением 75 Ом и катушкой 100 метров.
• F-коннекторы (10 штук с винтовым креплением).
• Анкерные болты (6 штук 8 — 72); рифленые планки и шайбы.
• Галстук (пластиковый).
• Стальной трос для фиксации и спуска.
• Коробка для DiSEq.
• Ланконская коробка.

Таким образом, общая сумма составила около 300 долларов США. Вполне приемлемо, не так ли?

Установка антенны : Выберите место монтажа

По общему правилу, антенну Установить в южном направлении в зоне прямого обзора. Что это значит? Все просто. Перед приемником не должно быть никаких препятствий: высоких деревьев, зданий и других объектов. Поэтому наиболее распространенными местами для монтажа являются антенн – это крыши домов, южные стены и балконы. Например, если ваш дом находится на нижних этажах и не выходит на юг, лучше выбрать террасу. Процесс установки будет намного проще, если поверхность ровная.

Монтажное оборудование спутниковой антенны :

• Перфоратор. Рекомендуется выбирать сверло с победитовыми наконечниками, помня о том, что диаметр сверла должен быть немного меньше ширины болта. Ключевое слово здесь & laquo;мало& raquo ;, потому что якорь просто не поместится в очень узкое отверстие, он будет ходить & laquo;слишком широко& raquo; туда-сюда, и его невозможно будет прочно закрепить.
• Крестовая отвертка.
• С однородными ключами (десять и тринадцать).
• Разводной ключ.
• Молоток.
• Нож для резки бумаги. Этот разъем идеально подходит для очистки контактов.
• Кусачки.
• Приемник с пультом дистанционного управления.
• Небольшой телевизор.
• Удлинительный кабель (220 В с тремя розетками).

Как выбрать правильное направление для Sat- антенны ?

Аппарат для настройки (Satfinder) стоит, как многие знают, около 40 долларов США. Не каждый стремится потратить такую сумму. Поэтому глаз легко использовать проверенным способом, который называется & raquo; на & laquo; очень легко и, прежде всего, бесплатно. Просто оглянитесь вокруг, посмотрите на соседние балконы и террасы. Где размещены антенны Там, пусть & laquo;почувствуют& raquo- и ваши! Но этот процесс имеет некоторые нюансы:

1. Если у вас антенна С тремя преобразователями это выглядит следующим образом. В большинстве случаев вам не составит труда найти их, поскольку такие приемники наиболее популярны среди монтажных компаний как самый дешевый вариант приема каналов без ежемесячной платы.
2. Антенны с головками (конвертерами) широко используются при установке рабочего оборудования для приема кодированных каналов (НТВ+ или Триколор ТВ).
3. Но случай, когда поблизости нет мест, – более сложный. Сначала следует определить, где находится южное направление, и повернуть приемник туда ( антенну )। Помните, что перед ним не должно быть никаких серьезных препятствий. В противном случае спутниковый Сигнал будет принят только при наличии серьезных препятствий. Еще один важный момент – это соседние балконы и козырьки. Если они направлены на антенну лучше найти для него другое место. В противном случае, при наличии препятствий, проблем с изображением не избежать.

Инструкции по установке

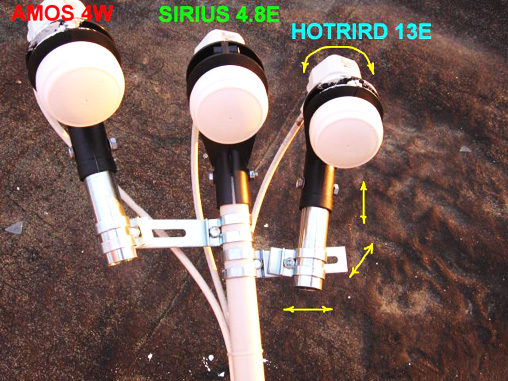

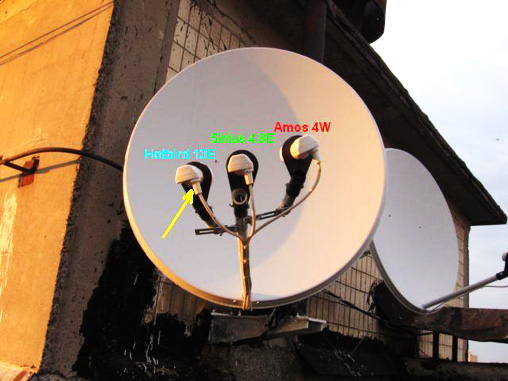

В центре антенна Имея 3 конвертера — Sirius, HOTBIRD, Amos, смотря на соседние дома, можно найти такие участки и они направлены в одну сторону, поэтому у нас не было сомнений слева с конвертером, навигация НТВ, нам тоже хватает, если у вас нет таких ориентиров, то дело обстоит хуже, нужно постараться определить и направить южное направление антенну Вновь возникает неизбежная ситуация антенной Вы ни в коем случае не должны быть видны в направлении спутника, в частности, если антенна Он установлен под чужими балконами или столбами так, чтобы поток воды или снега с верхнего козырька не падал прямо на вас антенну । Это плохо для регистрации.

Процесс крепления антенны : порядок действий

После того как вы нашли подходящее место, разметили будущее расположение отверстий и просверлили их, можно приступать к установке самого кронштейна Сначала нужно забить в подготовленное отверстие анкер Это работа чисто механическая и довольно простая, но вы можете более точно сосредоточиться на конструкции анкерных болтов

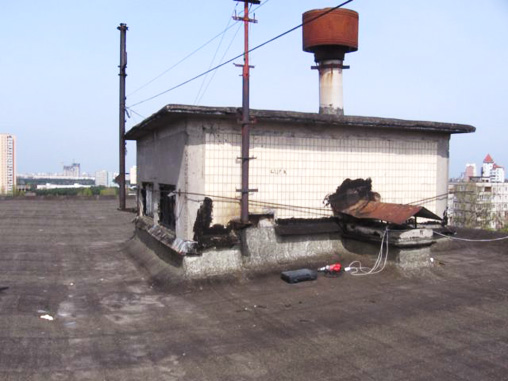

Допустим, эту шахту лифта мы хотим отремонтировать. антенны :

Не видно конечно на потолке, но это не европейский ремонт в квартире 🙂 Я определил место установки, разметил отверстия под кронштейны, просверлил их перфоратором, сделал анкер и закрепил кронштейны (я не фотографировал полностью остальные этапы, поэтому почти все фотографии — это уже установленная система Я не буду подробно рассказывать о креплении кронштейнов, я думаю, что так все понятно, работайте механически Тем не менее, если кто-то не знает, что такое анкерный болт, я покажу, как он выглядит:

Что такое анкерный болт, из чего он сделан?

– Основная часть так называемого «стакана» и затвора находится непосредственно внутри. На одном конце имеется резьба для гайки, на другом — концентрический конус. Болт необходимо аккуратно вбить в отверстие, чтобы не разрушить резьбу. Чтобы облегчить этот процесс, полезно немного ослабить гайку, но она не должна открываться полностью. В противном случае затвор может просто выйти из строя, и это станет большой проблемой, которая совершенно не нужна.

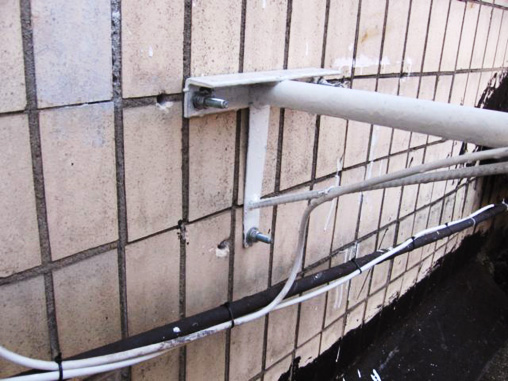

Аналогичным образом кронштейн подвешивается на установленные болты. Необходимо следить за тем, чтобы они снова не проникли глубоко в стекло. В этом случае есть рекомендация: перед тем как повесить кронштейн, лучше вытянуть винт вперед или затянуть его гайкой. Это позволит им прочно держаться и не шататься. Еще одно правило: стекло должно быть заподлицо с поверхностью (т.е. вдоль стены), резьба – с орехом.

Как работают анкерные болты?

• Когда вы начинаете затягивать гайку, болт вытягивается благодаря резьбе.
• Конус на кончике болта проникает в стекло и максимально давит на него изнутри.
• Результат – абсолютно невозможно вытащить такой болт, не разрушив стену.

Для крепления кронштейна многие мастера рекомендуют использовать самозажимные винты. Они более прочные и надежные, чем обычные винты и пластиковые дюбели. Выбор, безусловно, за вами. Однако при покупке анкерных болтов необходимо обращать пристальное внимание на качество изготовления (материал, толщина стенки стакана). Вопрос почему, в данном случае, бессмысленен, так как хрупкие винты – это плохое решение! Если вы устанавливаете кронштейны на балконе, можно использовать обычные металлические стержни с резьбой, которые протягиваются через стену и закрепляются гайками с обеих сторон.

Снова об установке антенны …

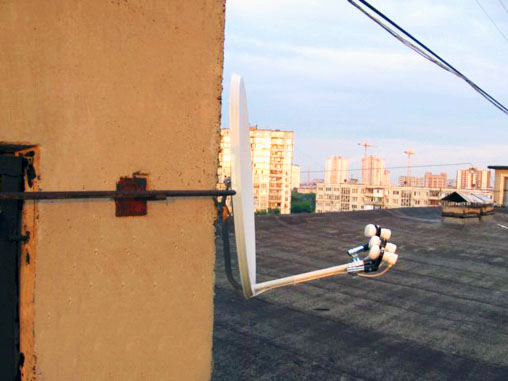

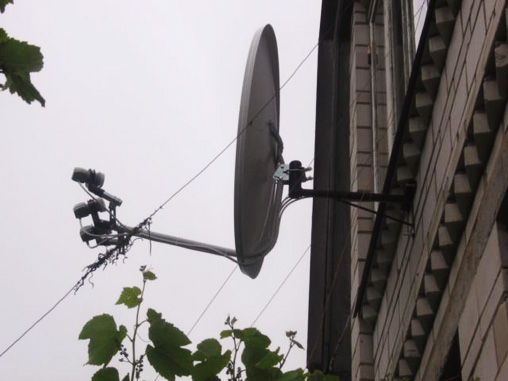

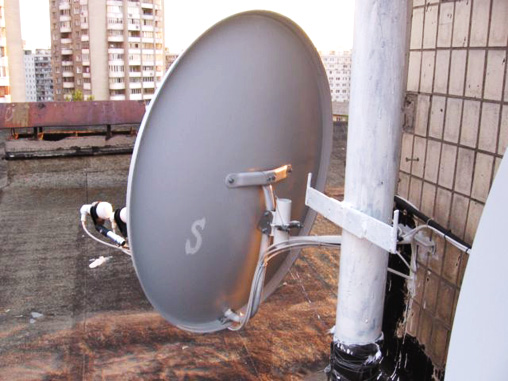

Первый настроенный антенна С 3 конвертерами для Sirius, HOTBIRD, Amos, второй для Eutelsat 36E. Сначала кронштейны были прикручены на анкерные болты, позже я заменил их на гаечные ключи.

• Важно: Как показывает практика, скобы, прикрепленные к винтовым болтам (анкерам), держатся недостаточно крепко. Чего нельзя сказать о держателях на гаечных ключах — они более надежны во всех отношениях.

:

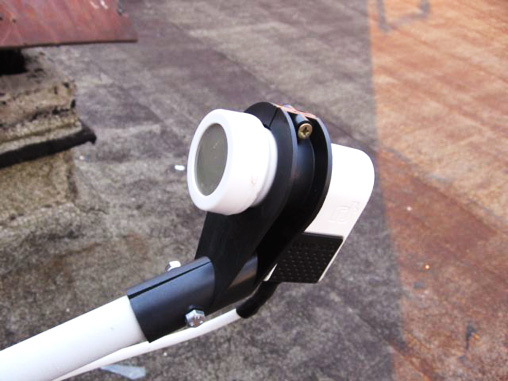

На фото выше антенна Уже в собранном виде с преобразователями, кабелями и т.д. Сначала я просто антенна , повесили на держатель, после чего приклеили преобразователи с кабелями. Тонкий металлический трос — у меня просто был запасной трос и я пропустил его через кронштейн. антенны А когда якоря сорвало ветром, шахту лифта прикрутили к столбу. антенна Я не нырял с потолка 🙂 На самом деле это почти нереально, но пусть будет так, подумал я. Для настройки антенны В вертикальной и горизонтальной плоскостях необходимо закрепить кронштейн так, чтобы антенна Несмотря на это, его наклон не изменился, но в то же время его можно было перевозить в самолетах с некоторыми усилиями. Вот безумие по поводу финала настройки Не затягивайте слишком сильно:

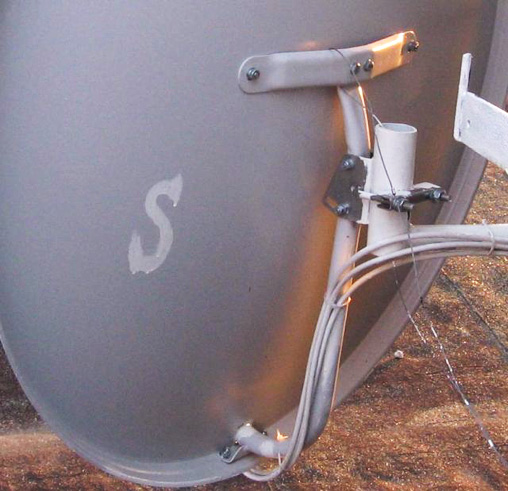

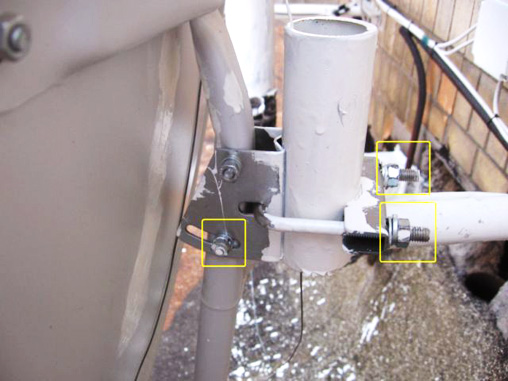

С помощью левого винта, который не зажат, можно отрегулировать антенну В вертикальной плоскости 2 правые не сложены антенну Относительно кронштейна в горизонтальной плоскости.

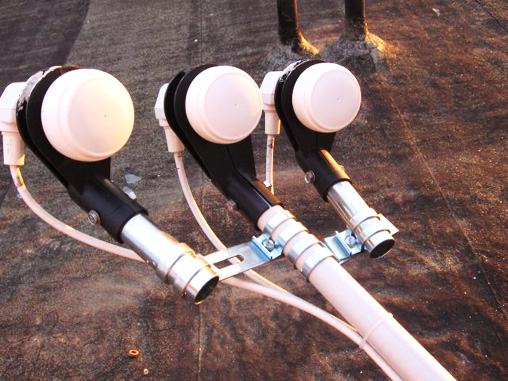

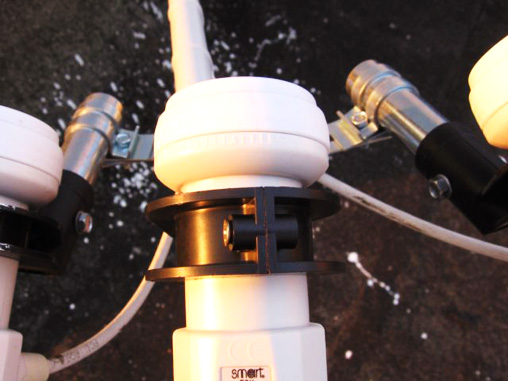

Затем нужно надеть 2 мутифида на центральный держатель конвертера. Остальные преобразователи закреплены в многофидерных держателях. Далее следует все затянуть, но оставить возможность превратить конвертеры в мультифид с некоторым усилием во всех направлениях и плоскостях. Кабельная система подключается в самом конце. На фотографии ниже показано, что такое мультифиды и как они крепятся:

Установка: этапы утомительного процесса

Настройка оборудования – дело довольно утомительное и занимает много времени. Все начинается с прикручивания центрального преобразователя F-Flake к отрезку кабеля длиной 2 метра. Другой конец этого кабеля подключается к приемнику.

F-флейка и как правильно накручивать ее на кабель.

Сам ресивер подключен к телевизионному приемнику. Внимание: Включать питание (220 В) можно только после его подключения. Еще один важный момент, который следует учитывать: при намотке F-коннектора убедитесь, что адаптивная фольга на оплетке кабеля и самые тонкие проводники герметично соединены с центральным корпусом. В противном случае все может закончиться тем, что приемник окажется подключенным!

Непосредственно настройка

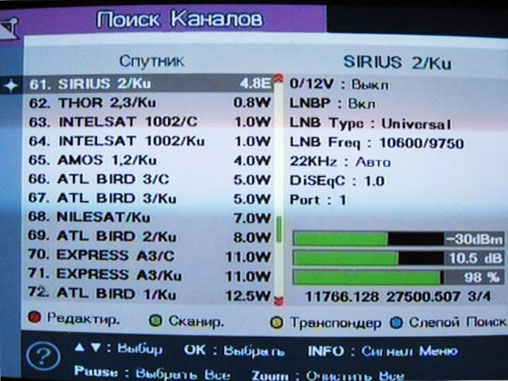

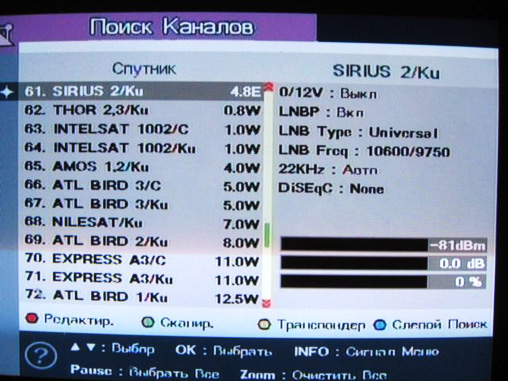

Включите телевизор и ресивер. Перейдите к пункту меню – Настройка, следующий – при поиске каналов. С левой стороны вы увидите список спутников Одним из них будет Ресепшн. Выберите нужный, например, Sirius 2/KU 4.8 E, если он доступен. настроен Центральный преобразователь, который был исправлен ранее.

Далее перейдите в меню справа и обратите внимание на следующее обозначение:

• Lnbp & ndash; включение преобразователя.
• Тип Lnbp & ndash; выберите Universal (тип может отображаться в документах для конвертера).
• Lnbp freq & ndash; 10600/9750 (эти данные также указаны в инструкции к конвертеру).
• 22 кГц & ndash; выберите пункт Авто (это индикация того, что пластина переключается).
• Diseqc & ndash; оставить все (если вы подключаете прием сигнала напрямую без использования DISEQC).

Затем найдите желтую кнопку на пульте дистанционного управления: она приведет вас в подменю транспондера. Именно здесь необходимо будет увидеть спутниковый Знак. Совет: Отметьте несколько транспондеров заранее. со спутников С разной поляризацией и любыми каналами (лучше бесплатными), которые действительно работают (FTA). Легко найти в Интернете на специализированных сайтах.

Давайте попробуем настроиться на следующие транспондеры:

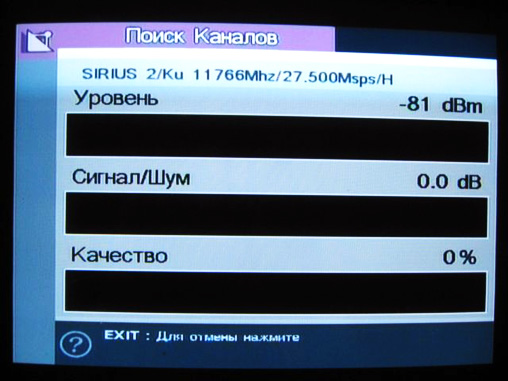

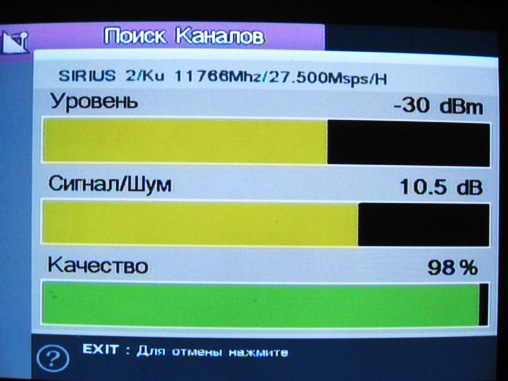

• Пример: Мы проанализируем вариант с транспондером 11766h. Он передает сигнал с частотой 11,766 мегарезона (горизонтальная поляризация). Чтобы сделать настройку изображения и качества сигнала более комфортной, всю информацию лучше отображать в полноэкранном режиме. Для этого предусмотрена кнопка info. Удобно ориентироваться по качеству на микро-кропси под ним.

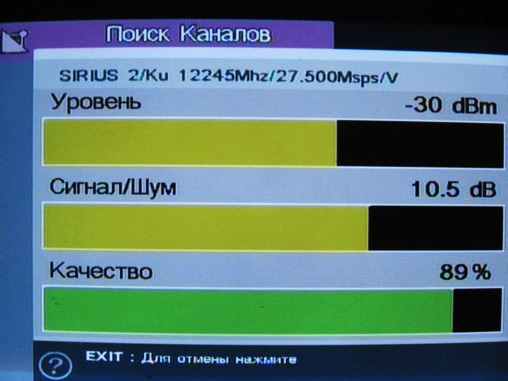

Если ранее & laquo;качество& raquo; символов 0. стать. Причина этой неудачи понятна: сначала мы обсудили направленные варианты антенны И они направили его в нужное русло & laquo;Ученые тычки& raquo;, а теперь пришло время настройки антенны Во всех плоскостях. Сразу приготовьтесь к долгому и монотонному процессу, требующему точности, внимания и самоконтроля. Почему? Несколько миллиметров — и сигнал потерян. И дело даже не в его низком качестве, а в полном отсутствии!

Настройка sat антенны в плоскостях

Сначала нужно найти идеальное положение по вертикали. Затем постарайтесь разворачиваться медленно и равномерно антенну Горизонтальный. В этом случае необходимо постоянно контролировать шкалу качества сигнала. Если число больше 0, вы поступаете правильно. Таким образом, вы должны довести шкалу как минимум до 15. Возможно, что все манипуляции с горизонтальными движениями не являются успешными. Затем нужно вернуться в вертикальное положение и немного изменить его. А затем начните сначала: мягкие движения вправо и влево, пока не появится сигнал, пусть даже небольшой. Ваша работа – получайте высочайшее качество. Это, конечно, непросто, но без этого, как говорится, никуда. Вы можете попробовать слегка повернуть конвертер (вокруг оси). Для этого на корпусе есть специальные метки.

Вывод таков: для получения наилучшего качества сигнала необходимо испробовать все возможности настройки. Только тогда результат вас полностью устроит.

• Важно: Если вы проверили все сто раз, попробуйте отрегулировать антенну менялись несколько раз настройки приемник, но сигнал не был обнаружен, попробуйте заменить конвертер. Существует вероятность того, что он просто сломан.

Достигли ли вы максимально возможного качества приема?

Достигли ли вы максимально возможного качества приема? Принимайте поздравления! Чувствуете ли вы, что пришло время закрутить гайки и насладиться хорошо выполненной работой!!! Не все так радужно. Напоминание: настройка Только в горизонтальной поляризации использовалась передача с помощью транспондера (на рисунке в конце второго периода есть буква h), но вам нужно еще настроить отсутствие транспондера в вертикальной (V) поляризации:

В любом случае, могут помочь совершенно другие действия. Небольшой поворот датчика по часовой стрелке или против часовой стрелки может помочь добиться лучшего качества сигнала при вертикальной поляризации.

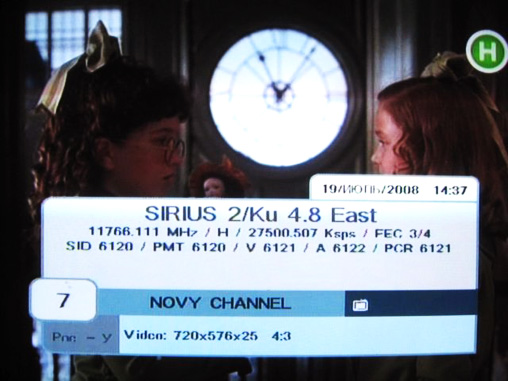

Затем вы можете просканировать транспондер (частоты каналов). Для получения подробной информации об этой процедуре обратитесь к документации приобретенного ресивера. И после визуального контроля приема некоторых каналов их соответствие нужному спутнику.

Мы закручиваем гайки!

Наступил долгожданный момент, когда сигналы в обеих полярностях обеспечивают максимально возможное качество. Теперь нужно очень крепко и плотно затянуть гайки. Это следует делать равномерно с каждой стороны, предельно аккуратно и очень осторожно, так как, затягивая регулировочную гайку, вы невольно немного измените направление движения антенны . В результате – качество сигнала снова значительно снизится.

Итак, сама антенна И один из конвертеров безопасен настроены . После этого выключите ресивер и перекиньте кабель от центрального конвертера к правому мультифиду, если смотреть на него сзади. антенны от его крепления. Затем снова все включите.

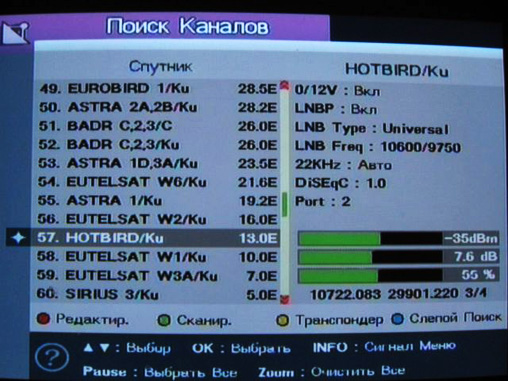

Перед вами появится знакомое меню, только теперь вы должны выбрать Hotbird 13e и другой действующий транспондер. Как и в описанном выше случае, необходимо систематически добиваться отличного приема сигнала. Однако вам не обязательно бегать здесь самим. антенну И преобразование в мультифид. Кстати, он может двигаться в любой плоскости: вверх/вниз; вправо-влево; назад-вперед.

Когда вы увидите, что сигнал отличный, затяните винты. Но не забудьте проверить поляризацию. Сканируйте транспондер и смотрите передачу любого канала с этого спутника совершенно бесплатно. Все в порядке? .

Затем снова выключите все оборудование и поверните кабель, как и раньше, повернув конвертер, установленный на мультифиде, влево, если смотреть со стороны кронштейна. спутниковой антенны То есть, от зеркала до мультифида. Затем процесс настройки Канал (сканирование транспондера) повторяется, но выбранный спутник Amos 4W . С Р

3 उपग्रहों के लिए स्थापित पहला एंटीना सफलतापूर्वक स्थापित किया गया है!

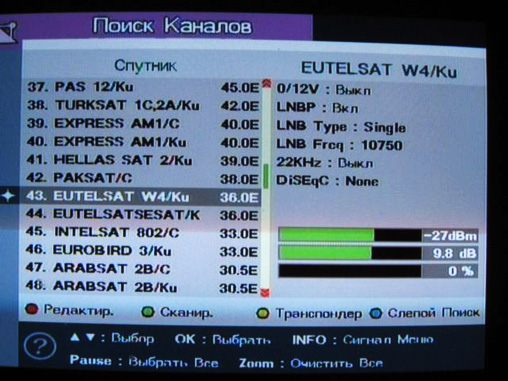

आप घर पर अतिरिक्त होना चाहते हैं антенну Authelsat W4 36E?

इसकी स्थापना की प्रक्रिया आपको & laquo प्रतीत होगी; पिछले & laquo; करतब & raquo; की तुलना में मामला; इस रिसीवर में परिपत्र ध्रुवीकरण के साथ केवल एक कनवर्टर है। इसका मतलब यह है कि इससे कोई फर्क नहीं पड़ता कि इसे कहां बदल दिया जाएगा। सबसे उचित विकल्प & ndash; बारिश और बर्फ से बचाने के लिए इसे एक केबल के साथ रखें।

एंटीना को दो विमानों में फिर से समायोजित किया जाना चाहिए — क्षैतिज और ऊर्ध्वाधर में। मैं सब कुछ बंद कर देता हूं, इस कनवर्टर को केबल को मोड़ देता हूं। इस कनवर्टर के अनुसार सेटिंग्स निम्नलिखित हैं:

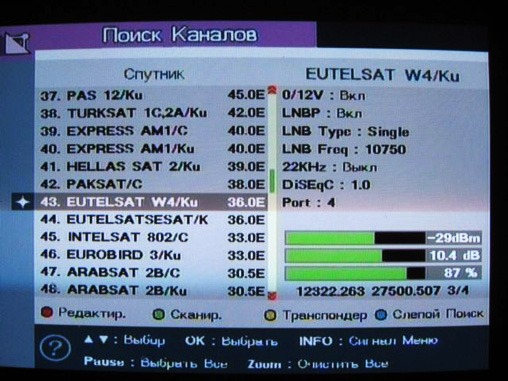

Настраиваю вторую антенну , चेक को दो ध्रुवीकरण (विभिन्न ट्रांसपोंडर्स पर) में किया जाता है। चूंकि कनवर्टर को परिपत्र ध्रुवीकरण के लिए डिज़ाइन किया गया है, इसलिए उन्हें एच (क्षैतिज और ऊर्ध्वाधर) वी के लिए नहीं, बल्कि एल और आर (बाएं और दाएं) पर जाँच की जाती है।

बस इतना ही। आप सब कुछ बंद कर सकते हैं। अब आपको डिस्क के माध्यम से सिग्नल स्विच करने की आवश्यकता है। यह कुछ इस तरह दिखता है:

DISEQC के माध्यम से सिग्नल स्विचिंग के माध्यम से सिग्नल स्विचिंग

मेरी डिस्क में आरईसी द्वारा निर्दिष्ट रिसीवर के लिए 1 निकास है और कन्वर्टर्स के लिए 4 प्रवेश द्वार, जिसे 1.2.3.4 कहा जाता है। मैं कन्वर्टर्स को निम्नानुसार जोड़ता हूं:

कनेक्शन ही बुत साधारण। कनेक्शन ही प्रत्येक कनवर्टर का अपना काबल का अपना टुकड़ा होता है, जो DISEQC के संबंधित इनपुट पर तय होता है। एक की स्थापना के मामले में антенны (एक कनवर्टर के साथ) DISEQC की उपस्थिति की आवश्यकता नहीं है। जब एक है антенна दो कन्वर्टर्स पर, यह पता चला है कि DISKKH दो बंदरगाहों से असमान रहेगा। यह डरावना नहीं है। Diseqc अपने आप को करीब रखने के लिए सबसे अच्छा है к антеннам नमी संरक्षण के साथ एक विशेष बॉक्स में, श्रृंखला के सर्किटों को बाहर करने के लिए, बारिश और बर्फबारी के दौरान टूटने (ऐसे उत्पादों को बिजली के सामान के साथ कुछ दुकानों में बेचा जा सकता है, लेकिन मुख्य रूप से दुकानों में बेचा जाता है спутникового оборудования).

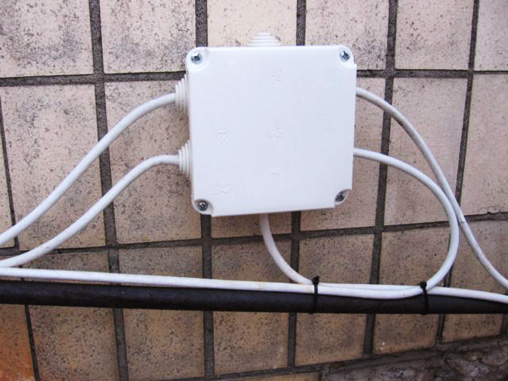

• महत्वपूर्ण: बॉक्स के निचले भाग में वेंटिलेशन छेद होना चाहिए। तेज कोनों के साथ केबल झुकना अनुमति नहीं है! एफ-कनेक्टर्स को या तो विशेष नोजल के साथ कवर किया जाना चाहिए, जिसमें उपकरण सेट या हीट सिकुड़ने के लिए एक ट्यूब शामिल है।

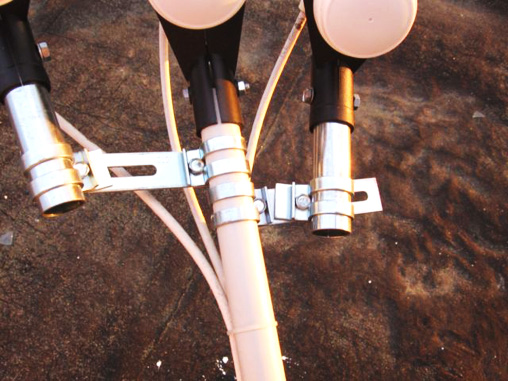

फोटो में, स्थापित कन्वर्टर्स और उनके झुकाव के कोणों के बीच की दूरी दिखाई देती है।

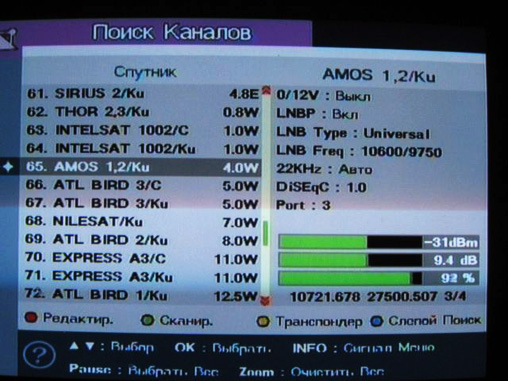

हमने रिसीवर (हमारे मामले में 1. 0 में) में डिसकेक प्रोटोकॉल का दराज स्थापित किया। कन्वर्टर्स को DISEQC पोर्ट्स-आविष्कार के माध्यम से वितरित किया जाता है। प्रत्येक उपग्रह के लिए, दूसरे शब्दों में, उनकी कामकाजी स्थिति को अलग से जांचना आवश्यक है।

चित्रों से पता चलता है कि डिस्कका के कौन से प्रवेश (पोर्ट) कन्वर्टर्स को सौंपा गया है (किस उपग्रह पर)। 0/12V: केवल कैंकोबॉक्स के かिए। केवल केंको कक्स केविए। यदि आपके पास यह नहीं है, तो आपको इसे 12V पर चालू करने की आवश्यकता नहीं है। मैं परिवर्तनों को बनाए रखता हूं, जांचें कि क्या डिस्क काम के सभी इनपुट (यानी ли настроеных उपग्रहों के पास एक संकेत है)।

आप एक साथ सभी कन्वर्टर्स को diseqc से क्यों नहीं जोड़ सकते при настройке ?

यह प्रश्न स्थापित करने की प्रक्रिया में उत्पन्न होता है и настройки антенн कई के लिए। और इसका उत्तर बहुत सरल है: यदि डिस्क काम नहीं करती है, तो आपको बहुत समय बिताना होगा, बेहतर तरीके से प्रयास में तंत्रिका कोशिकाओं का एक गुच्छा खोना होगा настроить सिग्नल का स्वागत। और यह बहुत संकेत नहीं मिला! इसके अलावा, DISEQC की अनुपस्थिति में, आप यह निर्धारित करने के लिए आसान और तेज़ होंगे कि आपने एक कामकाजी कनवर्टर खरीदा है या नहीं

सभी केबल स्क्रैड के साथ तय किए जाते हैं ताकि वे शिथिल न हों। अंत में, आपको केवल इसे खींचने के बिना केबल के लिए एक केबल संलग्न करने की आवश्यकता है। केबल को ही कम करने के लिए और उसके बाद ही इसे खींचें। अपार्टमेंट में केबलों को लपेटने के लिए अन्य सभी क्रियाएं, टीवी को जोड़ने के लिए, रिसीवर को प्रदर्शन करना मुश्किल नहीं है।

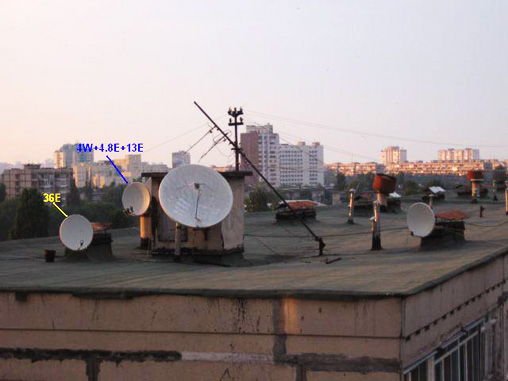

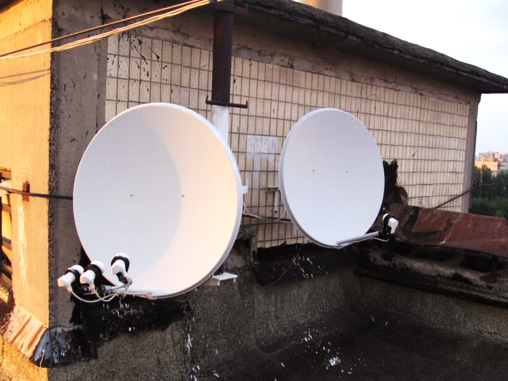

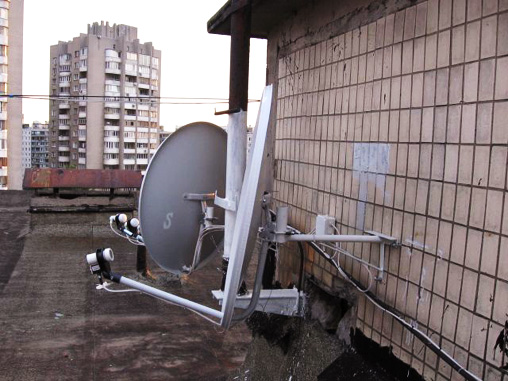

नतीजतन, छत पर क्या हुआ:

कैसे करें अगर антенна स्थापना के बाद यह पहुंच से बाहर है?

«Одна антенна & ndash; конвертер& raquo; & ndash; самый простой случай: приемник сигнала крепится к кронштейну и вешается на балконе (наружной стене дома, за окном и т.д.). В дальнейшем он устанавливается по вышеуказанной схеме. Но что делать в случае необходимости настроить Дополнительный (ые) конвертер, например, на Multifide? Вы можете поступить следующим образом: Возьмите несколько ненужных старых тумб и плотно прикрутите крепление. Главное, чтобы подставка была достаточно высокой. Затем поставьте антенну , Все это & laquo;живописный дизайн& raquo; на балконе или у окна и начинаем. настройку । Есть вероятность, что вам повезет с первого раза. Но в некоторых случаях вы должны попробовать качественно настроить конверторы.

После этого им остается только аккуратно подойти к заранее закрепленному в нужном месте приспособлению. И только один – работа с плоскостями (корректировка). антенну В горизонтальном и вертикальном положении для наилучшей индикации).

• Важно: когда вы устанавливаете антенну Подумайте о безопасности на больших высотах! Себя и очень тревожно антенну । Достаточно представить, что произойдет, снимите его антенна Бессознательно. Внушительный вес может нанести вред человеку и имуществу, например, дорогим автомобилям.

Наконец, несколько слов о заземлении. Большинство профессиональных монтажников рекомендуют заземление антенны । Но есть и противники такого подхода. В любом случае, это займет несколько минут и не будет лишним.

Ну, наконец-то:

Список наиболее популярных каналов, по которым сегодня идет информация от Trinity HOTBIRD, Sirius, Amos (будьте готовы, что некоторая ротация и кодировка каналов может происходить периодически) :

Каналы Украины (спутник Sirius)

Разница +, войти & ndash; музыка, войти & ndash; кино, тет-а-тет *, 5 канал, рада, голос, стар тв укр, UBC, дубна, tissa1

Каналы Украины (спутник Амос)

1+1, 1+1+1+1+1-кино, Тонис, Киев, М1, М1-Медное*, О-ТВ, MTV УКРАИНА, К-1, К-2, КТМ, 7 каналов, 24 новости, Мегаспорт*, СТБ, Spieluhr UA

Каналы России (спутниковая жар-птица)

Международный ОРТ, РТР-Планета, Euro-News на русском языке, CNL Christian Satellite — Первый христианский канал на русском языке, Русский музыкальный канал

Русскоязычный канал (спутник Sirius)

1 Балтийский музыкальный канал, Телевизионный центр, TV5-Латвийский канал, Романтика-1 *, Романтика-2 *, Путешествия (Travel) *, Универмаг

Русскоязычные каналы (Hot Birds)

РТР-Планета, РТР-Спорт, Православный официант, Русский музыкальный канал, РБК ТВ, Р1, ТБН Россия, Аджарские телеканалы Аджарского телевидения, новости и последние фильмы на русском языке, телеканал Армения национальные теленовости Армении, Евро — 24-Hor новостной канал на русском языке, Христианский спутниковый телеканал CNL — первый христианский канал на русском языке, Caspio net — казахстанский телеканал ЗАО «Агентство Хабар», Caspio Net предоставляет круглосуточную информацию казахстанского и казахстанского и казахстанского и казахстанского и казахстанского и казахстанского и казахстанского и казахстанского и казахстанского. Русское, лидарное телевидение, азербайджанское телевидение — Фильмы на русском языке.

Английский канал (жар-птица

Bodybuy, Bodybuy, Bodybuy, Russia Today, Jetix *, supreme master, word network, MRTV, GOG TV, Gospel Channel, I’m on TV, get Green Card TV, Al Jazeera English, Pentagon Channel, the prophetic word, Denaro TV Voice of America), Rainbow, the spirit word, cool TV, Lux TV, Derby Race TV, Gem Jam Network, Gem Jam Network 2, Europe Satellite, Love World, Nile TV, Europe by Hope Channel.

❶ (Жар-птица)

❶, Prima, Rai Sport sat, Dub sports channel, *, AB motters *, Action *, Motor TV *, Sailing channel *, English Premier League *, ecwida outlint *, global greyhounds, ecwida *, ESPN Classic Sports *, Real Madrid TV.

A

Baby TV* -⑦, Jetix*, Детский канал AJ, Mangas*, Super RTL, Улыбка ребенка, Mi-TV, Boomerang*, Детски й-⑦.

A

Ru TV, Mezzo (музыка)*, MCM Europe*, Music Box Russia, djay TV, Viva Polska, 102.5 Hit Channels, 123 Sat, Magic, Countdown, Music Box Italy, Video Italy, Onyx, Khalifa TV, Gay TV, Crima TV.

❶ : (Hot Bird, Sirius, Amos).

Hustler TV *, Blue Hustler TV *, sexy Sat 1, sexy Sat 2, sexy Sat 3, eurotic TV, eurotic plus, eurotic dreams, e-sat TV, арабские девушки, supreme master TV, sexy Arabia, точка G, Gay TV (Red Light (5 кан।

мода, мода для мужчин, мировая мода, TV Moda

❶, 24 News, Euro News, Fox News, BBC World, NBC Europe, EBS, World Net Europe, Bloomberg TV Europe, DW TV, Nile News, Channel 24 Horus, Rai News 24, Al Jazeera, Al Arab, Khalifa News.

❶ : (Жар-птица).

4 of fun TV, Euronews, Vox, Das Vitre, ZDF, EWTN, ARD das erste, DW, RTL 2, Super RTL, Arte, Bloomberg, Word of Peace, SF Info, Europa Satellite, Terra Nova, Lux TV.

£

MTA international, Euronews, Meteo Express, Shopping at home, Daimen, MTV France *, Boomerang *, TV5 Monde FBS, TV5 Monde Europe, France 24, BFM TV, EWTN, nrj12, Arte, Best of Shopping, NT1, La locale, Words of Peace, Guli satellite, Mezzo, Europa 2, Lux TV, Europa, direct8, TV8 Mont Blanc, Nile TV, 3A Telsud, Liberty TV, Jet, KTO, Wolfe TV.

⑦ : (Жар-птица).

Euronews, парень из Вефиля, Arcoiris TV Enlace Tbn Europe, Ewtn Europe, Tve, Kanal 24 Horas, Tve, interacial, Words of Peace, Европа через спутник, из

⑦ : (Жар-птица)

Администр. это, все телевидение, искусство и❶; Atre, синий, Калабрийский канал, Палата депутатов, 10 канал, 5 канал, канал Италия, 8 канал, Carpe diem, лото картомантия, Ceramicanda, Challenger TV, Cinquestel TV, coming soon TV, Cortona News, Countdown TV, Diva Future Channel, Diva Futura live, Diva Futura plus, Elite Shopping TV, E-TV Emilia Romagna, Euroconference, Euronews, Europe by Satellite, Expo Club, Family Life TV, Fort Rosso sat, free channel, future sat,❶, ❶ ‘anna, Italia 1, Italia kanal, italiamia, Italian in the world channel, italiasat, Italy & ❶ ; В Италии, веселый это, в и идет к 9, возраст и, либеральный, либеральный, основной тип, ода тип, mediashopping, mediate, median и, mediterraneo это 1, meditari это из 2, Milan тип это, двигатель, тип, музыкальная шкатулка Italia, Napoli внутренний, Napoli Milan, Napoli плитка, и введите новый тип, nastradamus, теперь мозаика, как крошечный, в нем, тип персоны, plant HD, тип игры, в Апулии, кроме того, phtoshop, тип Radio Italia, тип контента, Ha Doc, RAI Due, RAI Edu 1, RAI Edu 2, RAI Futura, RAI Med, RAI Nettuno Saß Due, RAI Nettuno Saß Uno, RAI News 24, RAI Sport Satellite TV, RAI Tre, RAI Uno, ❶ , ❶ 4, Rete Oro sat, Rete Capri, Roma sat, Roma Uno, RTB international, RTL 102. 5 TV, S24, Sardinia Uno sat, sa 8, sa 9, sa 2000, итальянский сенат, сексуальность, набор, сицилийский канал, сицилийский международный, шестьдесят девять, sky Meteo 24, sky Meteo 24, активный, sky Meteo 24 активный, sky в эфире, sky TG24, активный на переднем плане, sky TG24 активная мозаика, Sky TG24 active, scienza, Sky TG24 active sports, sports titalia, star sat, starmarket, studio 100 sat, studio europe, taxi channel, TBM, TBN Italy, tele a, tele Apu sat, tele Padre Pio, television channel, Telecolore, Telepresence, TeleLombardia, Telemarketer, Telemarketer 2. , Telenor, telpas, Teletirreno, Earth Cable, Earth Cable 2, Tuscany Channel, ТР 2-Sat, Trentino TV TRSP, TV, 7 Lombardia, TV Koper Capodistria, TV, Moda, TVA Visenza, UnoSat, Varese Sat, Veneto, Venice Channel, VideoBergamo, Videolina, Video and Italy, Viale Type, Words of Peace, Xex.

⑦ : (жар-птица).

4 Fun TV, Baby TV *, Edusat, Europe via satellite, ITV, mango 24, podros TV, Poland 1, Polsat 2, Polsat zdrovi I uroda, Tele 5, TMT, TV Shop, Television Poland, TV Pulse, tvN Grey, TVP Cultura, Viva Polska.

❶ : (жар-птица).

123 Sat, 2❶, Abu Dhabi Television Europe, al aqaria Television, al Arabia, al Baghdadi, al Faiha Television, al Forat Network, Al Hayat, al Hiver Television, Al Jazeera Channel, Al Jazeera Children’s Channel, Al Jazeera Documentary, Al Jazeera Mobasher, Al Masriyah, Al mustaqillah television, al ordoniyah, Allam news channel, aldiyarsat, Alhurra Europe, al-Iraqiya television, Alqawther television, almaghribya , alsharkia TV, Al-Zahra TV, ANB, Ann, Arabia 69, Arabia, araryadia, asadisa, channel Algeria, Dubai sports channel 2, Dubai TV Europe, Galaxy Sat TV, Infinity, Ikra, Ishar TV, Jamahiriya Satellite Channel, Kuwait Space Channel, MBC Maghreb al-Arabiya, Medi 1 sat, Miracle, Milive, MTA international, Nile News, Nursat, Oman TV Satellite, PTV, Qatar TV, Salaam TV, Sama Dubai, Sat 7, Saudi Arabia Tv 1 satellite, Shahrzad, Sharjah TV, Spirit Channel, Strike, Sudan TV, Syria Satellite Channel, Thalitha TV, Healing Channel, Tunis 7, TVM Europe, TVM Middle East, Victor Chandler, VOA TV, Words of Peace, Yemen Satellite TV

Немецкий: (жар-птица)

TRT Tamil, Ceylon TV, Asianet, Открытый университет Махариши.

❶ : (жар-птица)

Армения — национальное телевидение Армении Бангладеш-ATN Bangla Болгария — телевидение Болгарии Голландия-BVN TV Греция-OTE, магический период, ERT sat, дополнительный канал, Tele est, Alpha TV Грузия-Ajara TV Индия-Maharishi Open University Китай-CCTV Корея-Arirang TV Курдистан-kurdsat Македония-mktv sat. — Польша — телевидение Польши, tvN Румыния-TV Румыния international, Pro TV International Таиланд-Thailand TELEVISION Югославия-TV Черногория, BK sat, RTS sat.

* — Канал может быть принят, если приемник имеет эмулятор, но не гарантируется, что остальные каналы открыты (FTA
